ВАЗ-2106 - Главный тормозной цилиндр - устройство, работа, ремонт

Статья обновлена: 18.08.2025

Главный тормозной цилиндр (ГТЦ) – критически важный узел тормозной системы любого автомобиля, включая легендарную "шестерку". От его исправной работы напрямую зависит безопасность водителя и пассажиров.

Понимание устройства, принципа действия и признаков неисправности ГТЦ позволяет владельцу ВАЗ-2106 вовремя диагностировать проблемы, выполнить грамотный ремонт или замену, обеспечив надежное срабатывание тормозов в любых условиях.

В этой статье подробно рассмотрена конструкция главного тормозного цилиндра ВАЗ-2106, объяснены этапы его работы при нажатии педали, типичные поломки и пошаговый процесс ремонта или замены узла.

Конструктивные особенности ГТЦ "Классики"

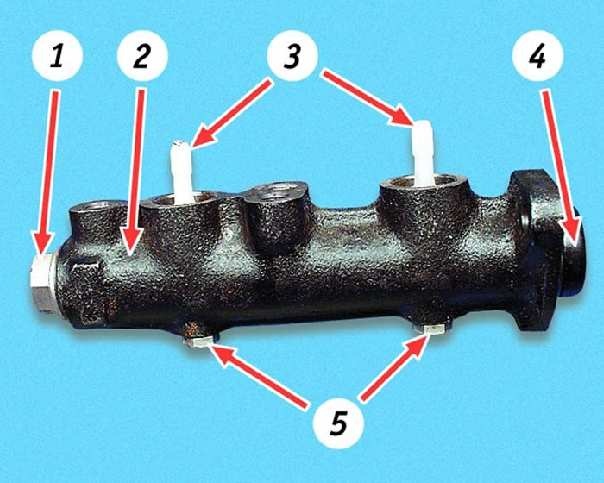

Главный тормозной цилиндр (ГТЦ) ВАЗ-2106 выполнен по двухконтурной схеме, обеспечивающей дублирование гидравлических магистралей для повышения безопасности. Корпус изготовлен из чугуна и жестко закреплен на крышке вакуумного усилителя тормозов через герметизирующую прокладку. Внутри корпуса последовательно расположены два независимых поршня (первичный и вторичный), каждый из которых отвечает за свой контур тормозной системы.

Передний торец корпуса оснащен резьбовыми портами для подключения гидравлических трубок: отдельно для переднего и заднего контуров. На верхней части корпуса установлен пластиковый бачок с тормозной жидкостью, соединенный с цилиндром через резиновые уплотнители. Бачок имеет прозрачные стенки для визуального контроля уровня жидкости и датчик аварийного уровня с поплавковой системой.

Ключевые компоненты и их функции

Два поршня: Первичный (ближний к педали) активирует задние тормоза, вторичный – передние. Смещаются независимо под давлением жидкости.
Возвратные пружины: Расположены между поршнями и в торце корпуса. Обеспечивают автоматический сброс давления после отпускания педали.
Манжеты и уплотнения: Резиновые кольца (манжеты) на поршнях предотвращают перетекание жидкости между контурами. Дополнительные уплотнители исключают утечки через соединения.
Перепускные и компенсационные отверстия: Связывают полости цилиндра с бачком для компенсации температурного расширения жидкости и предотвращения "завоздушивания".

Особенность конструкции – ступенчатый диаметр поршней: первичный имеет больший размер, чем вторичный. Это обеспечивает синхронное срабатывание тормозов при разном усилии на контурах. При отказе одного контура (например, из-за утечки), второй сохраняет работоспособность благодаря независимому ходу поршней.

Расположение главного тормозного цилиндра в подкапотном пространстве

Главный тормозной цилиндр (ГТЦ) на ВАЗ-2106 жестко закреплен на корпусе вакуумного усилителя тормозов (ВУТ), который установлен в моторном отсеке со стороны водителя. Он монтируется вертикально, непосредственно за задней стенкой подкапотного пространства, в зоне между моторным щитом и расширительным бачком омывателя.

Для точной идентификации узла следует ориентироваться на характерную металлическую деталь цилиндрической формы, к верхней части которой присоединен пластиковый бачок с тормозной жидкостью. От корпуса ГТЦ отходят две металлические трубки тормозных магистралей, ведущие к передним колесам, и одна гибкая трубка, соединяющая бачок с компенсационным отверстием цилиндра.

Ключевые ориентиры для поиска:

Сторона установки: Левый борт автомобиля (по ходу движения).
Соседние элементы:
- Справа: Расширительный бачок омывателя лобового стекла.
- Слева и снизу: Корпус вакуумного усилителя тормозов.
- Сверху: Капот в закрытом положении.
Визуальные признаки: Пластиковый бачок с желтой или белой крышкой (маркировка "Тормозная жидкость"), две стальные тормозные трубки.
Крепление: Четыре шпильки, проходящие через фланец ГТЦ и фиксируемые гайками к фланцу ВУТ.

Схема соединения ГТЦ с тормозной педалью

Связь между педалью тормоза и главным тормозным цилиндром (ГТЦ) на ВАЗ-2106 реализована через механическую тягу. При нажатии на педаль усилие передается напрямую на шток поршня ГТЦ, расположенного в моторном отсеке за вакуумным усилителем тормозов.

Шток жестко соединен с педальным узлом через регулируемое вилкой резьбовое соединение, что позволяет корректировать свободный ход педали. Возврат педали в исходное положение после отпускания обеспечивается встроенной пружиной ГТЦ и собственной пружиной педального механизма.

Ключевые элементы соединения

Педаль тормоза: Рычаг с нижней осью крепления к кронштейну кузова
Тяга передачи усилия: Стальной толкатель с резьбовой вилкой на конце
Регулировочная вилка: Обеспечивает настройку зазора (1-3 мм) между штоком ГТЦ и толкателем
Стопорная гайка: Фиксирует положение вилки после регулировки
Шток поршня ГТЦ: Принимает усилие от тяги, перемещает поршень внутри цилиндра

Принцип работы при нажатии

Водитель воздействует на педаль тормоза
Рычаг педали поворачивается на оси, перемещая толкатель вперед
Усилие через вилку передается на шток ГТЦ
Шток вдавливает поршень цилиндра, создавая давление в тормозной системе

Типовые неисправности соединения

Дефект	Последствия	Способ устранения
Увеличенный зазор в вилке	Удлинение хода педали, запаздывание срабатывания	Регулировка вилки
Деформация тяги	Заедание педали, неравномерное усилие	Замена тяги
Износ втулок педали	Люфт педали, скрипы	Замена втулок
Ослабление стопорной гайки	Самопроизвольное изменение зазора	Затяжка с фиксацией

Важно: Проверка свободного хода педали (3-5 мм) и целостности пружин обязательна при ТО. Коррозия резьбовых соединений требует обработки проникающей смазкой перед регулировкой.

Назначение бачка тормозной жидкости на крышке ГТЦ

Бачок тормозной жидкости, интегрированный в крышку главного тормозного цилиндра (ГТЦ), выполняет роль резервуара для хранения рабочей среды гидравлической системы. Он обеспечивает постоянную подачу жидкости в магистрали при износе колодок, температурном расширении или минимальных утечках, предотвращая завоздушивание контуров.

Конструкция бачка напрямую соединена с компенсационными отверстиями ГТЦ, что позволяет жидкости свободно поступать в рабочие камеры при отпускании педали. Герметичная крышка оснащена вентиляционным клапаном, поддерживающим атмосферное давление внутри системы, но блокирующим проникновение влаги и загрязнений.

Основные функциональные задачи

Компенсация объема: Автоматическое пополнение системы при изменении уровня жидкости из-за износа фрикционных накладок или теплового расширения.
Гидравлический буфер: Создание резерва для мгновенной подачи жидкости при резком торможении и обратном ходе поршней ГТЦ.
Защита от аэрации: Минимизация риска подсоса воздуха через компенсационные отверстия при движении поршней.
Контроль уровня: Прозрачные стенки с метками MIN/MAX позволяют визуально отслеживать состояние заполнения без разборки узла.
Барьер для контаминантов: Специальные мембраны и фильтры в заливной горловине блокируют попадание пыли, воды и агрессивных веществ, сохраняя химическую стабильность тормозной жидкости.

Маркировка и типовые модели цилиндров для ВАЗ-2106

Стандартный главный тормозной цилиндр (ГТЦ) ВАЗ-2106 имеет заводскую маркировку 2101-3500010. Эта модель применялась на классических Жигулях с барабанными тормозами на всех колесах. Маркировка наносится лазером или штамповкой на корпус цилиндра и включает номер детали, дату производства, товарный знак изготовителя.

Поздние модификации ВАЗ-2106 (после 1980 г.) и автомобили, переоборудованные под дисковые передние тормоза (от ВАЗ-2105), используют цилиндр с увеличенным рабочим объемом – 2105-3500010. Отличия касаются диаметра поршней и бачка: модель 2105 имеет Ø 22,22 мм против Ø 19,05 мм у базовой версии 2101 для обеспечения большего давления в контуре.

Типовые модели и аналоги

Оригинал ВАЗ: 2101-3500010 (базовый), 2105-3500010 (для дисковых тормозов спереди).
Ключевые производители:
- АТЭ (Россия): 2101-3500010-10, 2105-3500010-20
- FENOX (Беларусь): BC101007, BC105007
- BALO (Венгрия): B04037 (аналог 2101-3500010)
Варианты бачков:
- Пластиковый (черный) – для ранних серий.
- Прозрачный с метками «MIN/MAX» – на цилиндрах после 1990-х гг.

Модель ГТЦ	Диаметр поршня (мм)	Тип тормозов
2101-3500010	19.05	Барабанные (все колеса)
2105-3500010	22.22	Дисковые (перед), барабанные (зад)

Важно! При замене цилиндра 2101 на 2105 требуется проверить совместимость с вакуумным усилителем – некоторые ранние ВАЗ-2106 имеют усилитель под меньший шток. Маркировка усилителя должна начинаться с 2101-3505005.

Двухконтурная система разделения гидравлики

Двухконтурная система гидравлического привода тормозов ВАЗ-2106 – ключевой элемент безопасности, исключающий полный отказ тормозов при разгерметизации одного из контуров. Главный тормозной цилиндр (ГТЦ) конструктивно разделен на две независимые секции, каждая из которых отвечает за питание тормозных механизмов определенных колес.

В автомобиле ВАЗ-2106 применена диагональная схема разделения контуров: первый контур обслуживает правый передний и левый задний тормозные механизмы, второй – левый передний и правый задний. Такая компоновка сохраняет курсовую устойчивость и минимальную эффективность торможения даже при отказе одного контура.

Принцип работы и устройство ГТЦ

ГТЦ объединяет в одном корпусе два поршня (первичный и вторичный), перемещающихся в последовательных полостях. Между поршнями установлена возвратная пружина. При нажатии на педаль:

Поршень первичной секции создает давление в первом контуре.
Через распорную втулку усилие передается поршню вторичной секции, активирующему второй контур.

При утечке жидкости в одном контуре:

Поршень неисправной секции беспрепятственно перемещается до упора.
Второй поршень продолжает работу, сохраняя функциональность своего контура.

Характерные неисправности системы:

Разгерметизация одного контура (трещины шлангов, коррозия трубок, износ манжет ГТЦ).
Зависание поршней в цилиндре из-за загрязнения или коррозии.
Завоздушивание, проявляющееся "провалом" педали или снижением усилия.

Признак отказа контура – увеличение хода педали и смещение автомобиля в сторону при торможении.

Ремонт включает:

Замену поврежденных манжет ГТЦ (ремкомплект), шлангов или трубок.
Чистку зеркала цилиндра и поршней при задирах.
Обязательную прокачку обоих контуров после сборки для удаления воздуха (последовательность: правый задний → левый передний → левый задний → правый передний).

Важно проверять уровень жидкости в бачке и герметичность соединений после ремонта.

Устройство первичного и вторичного поршней

Первичный поршень размещается ближе к вакуумному усилителю и соединяется с педалью тормоза. Его корпус оснащён двумя канавками: передняя (по ходу движения) содержит уплотнительное кольцо для разделения полостей, а задняя удерживает стопорное кольцо, ограничивающее ход при отпускании педали. На торце поршня установлен перепускной клапан с пружиной, обеспечивающий компенсацию давления.

Вторичный поршень расположен дальше по оси цилиндра и не имеет жёсткой связи с первичным. Его перемещение инициируется гидравлическим давлением от первичной камеры. Конструктивно повторяет первичный поршень: аналогичные канавки для уплотнителя и стопорного кольца, перепускной клапан на торцевой части. Между поршнями установлена возвратная пружина.

Ключевые элементы конструкции

Уплотнительные манжеты: Установлены в канавках обоих поршней, предотвращают перетекание жидкости между камерами и утечки
Стопорные кольца: Фиксируют поршни в нейтральном положении, ограничивают отвод при сбросе давления
Возвратные пружины: Две независимые пружины – между поршнями и за вторичным поршнём – обеспечивают автоматический возврат в исходное состояние
Перепускные клапаны: Тарельчатые клапаны с пружинами на торцах поршней, открывающиеся при движении вперёд для подачи жидкости к колёсным цилиндрам

Элемент	Первичный поршень	Вторичный поршень
Привод	Механический (от штока усилителя)	Гидравлический (давлением от первичной камеры)
Расположение	Со стороны вакуумного усилителя	Со стороны бачка тормозной жидкости
Функция камеры	Питание контура передних тормозов	Питание контура задних тормозов

Роль возвратных пружин в камерах главного тормозного цилиндра

Возвратные пружины в камерах главного тормозного цилиндра (ГТЦ) обеспечивают обратное перемещение поршней после отпускания педали тормоза. При снятии усилия с педали пружины создают давление, оттягивающее поршни в исходное нейтральное положение. Это прерывает подачу тормозной жидкости к колесным цилиндрам и снимает блокировку колес.

Без корректной работы пружин поршни не смогут полностью вернуться в начальную позицию, что вызовет постоянное подтормаживание и перегрев тормозной системы. Неполный отвод поршней также приводит к повышенному износу колодок, снижению эффективности торможения и увеличению расхода топлива из-за сопротивления вращению колес.

Критические аспекты функционирования и обслуживания

Конструктивные особенности пружин в ГТЦ ВАЗ-2106:

Расположены между первичным и вторичным поршнями, а также в задней части камеры цилиндра
Изготовлены из высоколегированной стали с антикоррозийным покрытием
Рассчитаны на 200 000+ циклов сжатия без потери упругости

Признаки износа или поломки:

Заедание педали тормоза в нижнем положении
Самопроизвольное замедление автомобиля без нажатия на педаль
Неравномерный износ тормозных колодок на разных осях

Параметр	Норма	Последствия отклонения
Длина в свободном состоянии	52 мм ± 0,5 мм	Недостаточный ход поршня
Усилие сжатия (при 30 мм)	8-10 кгс	Зависание поршней в камере

При ремонте ГТЦ обязательна замена пружин независимо от их видимого состояния. Установка ослабленных пружин вызывает переток жидкости между камерами и неравномерное срабатывание тормозных контуров. После сборки цилиндра проверяют свободный ход педали (3-5 мм) и отсутствие подклинивания поршней.

Принцип давления жидкости при нажатии на педаль

При нажатии на педаль тормоза усилие через шток передается на поршни главного цилиндра. Первичный поршень начинает движение, перекрывая компенсационное отверстие и создавая замкнутый объем в контуре. Сжатие тормозной жидкости перед поршнем приводит к резкому росту давления в магистрали.

Давление жидкости передается по трубопроводам к рабочим тормозным цилиндрам колес по закону Паскаля. Одновременно под действием создавшегося перепада давлений срабатывает клапан вакуумного усилителя, обеспечивая дополнительное усиление на педали.

Ключевые этапы формирования давления

Перемещение поршня сжимает жидкость в первичном контуре
Уплотнительные манжеты предотвращают утечки за поршнем
Жидкость через нагнетательные клапаны поступает к передним колесам

Вторичный контур активируется после заполнения зазора между поршнями – давление жидкости толкает второй поршень, создавая идентичное усилие в задней тормозной магистрали. Двухсекционная конструкция обеспечивает отказоустойчивость при разгерметизации одного контура.

Параметр	Первичный контур	Вторичный контур
Управляемые колеса	Передние	Задние
Момент активации	Немедленно	С задержкой 0.1-0.3с

Возвратные пружины отводят поршни в исходное положение при отпускании педали, восстанавливая связь с бачком через компенсационные отверстия. Вакуумный усилитель снижает требуемое усилие на педали до 8-12 кг при давлении в системе 80-100 атм.

Функционирование системы при исправных контурах

При нажатии на педаль тормоза усилие через шток передается на поршни главного цилиндра. Первичный поршень начинает движение, создавая давление в первом контуре и преодолевая сопротивление возвратных пружин. Жидкость вытесняется по магистралям к передним тормозным механизмам.

После заполнения зазоров в передних тормозах давление в первом контуре возрастает. Под его воздействием вторичный поршень перемещается, активируя второй контур. Жидкость поступает к задним колесным цилиндрам, обеспечивая синхронное срабатывание всех тормозных механизмов.

Ключевые этапы работы

Перемещение первичного поршня: Создает давление в первом контуре (передние тормоза).
Активация вторичного поршня: Повышение давления в первом контуре толкает второй поршень, сжимающий жидкость во втором контуре (задние тормоза).
Балансировка усилий: Пружины между поршнями обеспечивают равномерное распределение давления при исправных контурах.

Важно: В штатном режиме оба контура работают независимо, но синхронизированно. Герметичность системы исключает перетекание жидкости между камерами цилиндра.

Элемент	Функция при исправных контурах
Первичный поршень	Привод первого контура и инициация движения вторичного поршня
Вторичный поршень	Передача давления на второй контур после активации первичным
Разделительная пружина	Синхронизация хода поршней и возврат в исходное положение

Особенности работы с неисправным контуром

При отказе одного гидравлического контура (переднего или заднего) второй контур сохраняет работоспособность, но эффективность торможения критично снижается. Увеличивается ход педали тормоза, требующий приложения значительных физических усилий для замедления автомобиля. Автомобиль может уводить в сторону при торможении из-за разной силы срабатывания колёсных механизмов.

Диагностика неисправного контура выполняется путём проверки уровня тормозной жидкости и визуального осмотра на предмет подтёков в местах соединений трубопроводов, рабочих цилиндров или самого главного цилиндра. Характерный признак – "проваливающаяся" педаль без ощутимого сопротивления при работающем двигателе. Эксплуатация в таком состоянии категорически запрещена из-за риска полного отказа тормозов.

Порядок действий при выявлении дефекта

Меры безопасности:

Немедленно прекратить движение – доставить автомобиль на эвакуаторе или буксировке с соблюдением ПДД (при включенной передаче и работающем "аварийном" сигнале)
Использовать стояночный тормоз для кратковременных остановок с минимальной скоростью

Этапы ремонта:

Определить конкретное место утечки жидкости (визуально или методом прокачки)
Заменить повреждённые элементы: трубки, шланги, манжеты рабочих цилиндров или ГТЦ в сборе
Прокачать оба контура тормозной системы, начиная с дальнего от ГТЦ колеса неисправного контура
Проверить герметичность под давлением (педаль удерживается в нажатом состоянии 3 минуты)

Контур	Колёса в исправном контуре	Симптомы отказа
Передний	Задние	Резкое увеличение хода педали, увод при торможении
Задний	Передние	"Мягкая" педаль, снижение эффективности тормозов

Важно: После ремонта обязательна проверка тормозов на закрытой площадке – экстренное торможение на скорости 40 км/ч должно происходить без увода и блокировки колёс. Повторная диагностика уровня жидкости через 100 км пробега.

Перепускные отверстия и компенсатор уровня жидкости

Перепускные отверстия (компенсационные) в корпусе главного тормозного цилиндра ВАЗ-2106 обеспечивают постоянную связь рабочих полостей цилиндра с бачком тормозной жидкости при отпущенной педали тормоза. Через них происходит восполнение жидкости в цилиндре после растормаживания и компенсация температурных расширений/сжатий жидкости.

Компенсатор уровня жидкости (резиновая манжета на крышке бачка) поддерживает оптимальное давление в системе при изменении объема жидкости. Его конструкция допускает циркуляцию воздуха между атмосферой и полостью над жидкостью, предотвращая образование вакуума или избыточного давления при колебаниях температуры и износе колодок.

Ключевые особенности и проблемы

Диаметр отверстий: ≈0.7 мм (критичен для корректной работы).
Последствия засорения:
- Подклинивание тормозов (жидкость не возвращается в бачок)
- Снижение эффективности торможения (неполное восполнение объема)
- Завоздушивание системы
Признаки неисправности компенсатора:
1. Затрудненное растормаживание колес
2. Самопроизвольное подтормаживание
3. Подтекание жидкости через крышку бачка

Элемент	Функция	Материал
Перепускное отверстие	Выравнивание давления при отпускании педали	Канал в алюминиевом корпусе
Компенсатор (манжета)	Стабилизация давления в бачке	Маслостойкая резина

Важно: При замене цилиндра или бачка убедитесь в чистоте компенсационных отверстий. Используйте только специальную тормозную жидкость (DOT-3/4), исключающую коррозию каналов и разбухание манжет.

Назначение уплотнительных манжет и их форма

Уплотнительные манжеты в главном тормозном цилиндре ВАЗ-2106 критически важны для герметизации рабочих камер и разделения зон высокого и низкого давления. Их основная функция – предотвращение утечки тормозной жидкости вдоль стенок цилиндра при движении поршней, а также защита системы от проникновения внешних загрязнений и воздуха, что могло бы привести к отказу тормозов.

Конструктивно манжеты имеют сложную форму, чаще всего выполняемую в виде эластичных резиновых колец с уплотнительными кромками (губами). Эти губы направлены в сторону высокого давления внутри цилиндра. Под действием давления жидкости губы прижимаются к стенкам цилиндра и поверхности поршня, создавая самоуплотняющийся эффект – чем выше давление, тем надежнее становится уплотнение.

Ключевые особенности формы манжет

Основная уплотняющая губа: Имеет конический профиль, заостренный край и гибкое основание. Направлена в сторону давления для плотного прилегания.
Опорная часть (бандаж): Более жесткая зона, фиксирующая манжету в канавке поршня и предотвращающая выдавливание под нагрузкой.
Вспомогательные кромки: Часто присутствуют дополнительные губки для сбора пыли, удержания смазки или компенсации износа.

Элемент формы	Назначение	Материал
Основная уплотняющая губа	Создание герметичного контакта с зеркалом цилиндра под давлением	Морозо- и маслостойкая резина (EPDM, NBR)
Бандаж (опорная часть)	Фиксация в канавке поршня, сопротивление деформации	Упрочненная резиновая смесь
Вспомогательные кромки (пыльники)	Защита основной губы от абразивного износа и загрязнений	Эластичная резина

Контроль уровня тормозной жидкости в бачке

Бачок тормозной жидкости установлен на крышке главного тормозного цилиндра в подкапотном пространстве. Корпус выполнен из полупрозрачного пластика с нанесенными метками минимального (MIN) и максимального (MAX) допустимого уровня жидкости. Контроль осуществляется визуально без вскрытия бачка.

Проверку уровня проводят на холодном автомобиле (после длительной стоянки) для исключения влияния температурного расширения жидкости. Недолив ниже метки MIN приводит к подсосу воздуха в гидропривод, что вызывает провал педали тормоза и полную потерю эффективности торможения.

Порядок проверки и обслуживания

Этапы контроля:

Убедитесь в чистоте поверхности бачка для четкой визуализации уровня
Сравните фактический уровень жидкости с рисками MIN/MAX на корпусе
При уровне ниже MIN долейте только рекомендованную производителем жидкость (DOT-3 или DOT-4)
Протрите горловину перед закрытием крышки для предотвращения загрязнения

Критические моменты:

Постепенное снижение уровня свидетельствует об износе колодок
Резкое падение уровня указывает на утечку в контурах или магистралях
Использование неподходящей жидкости вызывает разбухание манжет ГТЦ

Состояние уровня	Рекомендуемое действие	Риски при игнорировании
Выше MAX	Откачать излишки шприцем	Выдавливание жидкости через компенсатор
Между MIN/MAX	Контроль при ТО	-
Ниже MIN	Немедленная доливка + диагностика	Воздушные пробки, отказ тормозов

Диагностика утечки жидкости при визуальном осмотре

Осмотр начинается с проверки герметичности соединений главного тормозного цилиндра (ГТЦ). Контролируются резьбовые соединения трубок, состояние уплотнительных шайб и поверхностей патрубков. Особое внимание уделяется отсутствию капель, подтёков или влажных потёков на корпусе узла и прилегающих деталях.

Обследуются уплотнительные элементы: пыльник толкателя на задней части цилиндра должен быть сухим, без вздутий от скопившейся жидкости. Проверяется целостность корпуса ГТЦ на предмет трещин или коррозии в зоне крепления бачка и гидравлических линий.

Ключевые точки контроля

Стык бачка с корпусом ГТЦ: следы жидкости на фланце или под уплотнительными кольцами
Штуцеры тормозных трубок: запотевание вокруг гаек, следы ржавчины на трубках
Задний торец цилиндра: мокрые пятна или деформация резинового пыльника
Зона крепления к вакуумному усилителю: потёки по стенкам усилителя

Для точной локализации утечки после очистки поверхностей выполняют серию энергичных нажатий на педаль тормоза при работающем двигателе. Повторный осмотр выявляет свежие потёки. При подозрении на внутреннюю утечку в вакуумный усилитель демонтируют шланг усилителя – наличие жидкости в шланге подтверждает неисправность.

Место утечки	Визуальный признак
Уплотнения бачка	Следы жидкости между пластиковым бачком и металлическим корпусом
Соединения трубок	Мокрые "воротники" вокруг гаек, кристаллизованные потёки
Манжеты поршней	Пятна жидкости вдоль корпуса цилиндра ниже уровня бачка

Обязательно контролируется уровень жидкости в бачке после теста – его резкое снижение при отсутствии внешних потёков указывает на внутреннюю разгерметизацию. Все обнаруженные дефекты требуют немедленного устранения заменой уплотнений или цилиндра.

Признаки внутреннего износа поршневых манжет

Мягкая или "проваливающаяся" педаль тормоза при статическом нажатии – основной симптом. Педаль опускается к полу с незначительным сопротивлением даже после нескольких качков, а эффективность торможения резко падает. Это происходит из-за утечки тормозной жидкости через изношенные манжеты внутрь цилиндра, что мешает созданию необходимого давления.

Необходимость "докачивать" педаль для поддержания усилия – второй ключевой признак. Водитель вынужден многократно нажимать на педаль, чтобы восстановить приемлемый уровень тормозного усилия. Изношенные манжеты не обеспечивают герметичность, позволяя жидкости перетекать между полостями цилиндра при медленном нажатии.

Дополнительные индикаторы износа

Самопроизвольное опускание педаль при удержании ногой постоянного усилия.
Увеличение хода педали без срабатывания тормозов в начале нажатия.
Затрудненное растормаживание после снятия ноги с педали (из-за деформации или задиров манжет).
Снижение уровня жидкости в бачке без видимых наружных утечек.

Характер отказа	Следствие износа манжет
Воздух в системе	Подсос через поврежденные уплотнения при возврате поршней
Неравномерное торможение	Разная степень износа манжет на первичном/вторичном поршнях

Важно: Эти признаки могут проявляться совместно с неисправностями суппортов или вакуумного усилителя. Точная диагностика требует разборки ГТЦ и визуальной проверки состояния зеркала цилиндра и резинотехнических изделий.

Симптомы проблем с главным тормозным цилиндром

Неисправности главного тормозного цилиндра (ГТЦ) напрямую влияют на эффективность всей тормозной системы. Игнорирование признаков поломки создаёт реальную угрозу безопасности движения, так как ведёт к частичной или полной потере тормозного усилия.

Своевременное выявление симптомов позволяет предотвратить развитие критических ситуаций. Нарушения в работе цилиндра проявляются характерными признаками, требующими немедленной диагностики и устранения.

Характерные признаки неисправности

Мягкая или "проваливающаяся" педаль тормоза: Педаль легко утапливается до пола без ощутимого сопротивления, тормозное усилие появляется только в конце хода или отсутствует.
Увеличенный свободный ход педали: Педаль требует большего нажатия перед началом срабатывания тормозов.
Снижение уровня тормозной жидкости в бачке: Постоянное падение уровня жидкости без видимых внешних утечек на колёсных цилиндрах или трубках указывает на внутреннюю утечку в ГТЦ.
Неравномерное торможение или увод автомобиля в сторону: Возникает из-за разного давления в контурах, вызванного заклиниванием поршней или разбуханием манжет одного из контуров ГТЦ.
Самопроизвольное торможение или подклинивание колёс: Поршни ГТЦ не возвращаются в исходное положение, поддерживая давление в системе.
Подтёки тормозной жидкости на корпусе ГТЦ: Видимые следы жидкости в месте соединения цилиндра с вакуумным усилителем или на его корпусе сигнализируют об износе уплотнений или повреждении корпуса.
Загорание контрольной лампы тормозной системы: Может срабатывать из-за критического падения уровня жидкости в бачке, связанного с утечкой через ГТЦ.

"Мягкая" педаль тормоза: поиск причин

Основной симптом "мягкой" педали тормоза – чрезмерно большой свободный ход и необходимость прилагать значительное усилие для эффективного торможения. Педаль проваливается, становится "ватной" или пружинистой, что сигнализирует о проблемах в гидравлической системе или механизмах тормозов ВАЗ-2106.

Поиск причины начинают с визуального осмотра и последовательной проверки всех компонентов тормозной системы. Игнорирование этого дефекта критично опасно, так как ведет к резкому снижению эффективности торможения и увеличению тормозного пути.

Основные причины и методы диагностики

Воздух в системе: Самая частая причина. Требует полной прокачки тормозов в строгой последовательности (задний правый → передний левый → задний левый → передний правый). Используйте только свежую тормозную жидкость марки DOT-4.

Утечки тормозной жидкости: Проверьте:

Главный тормозной цилиндр (ГТЦ): Следы подтеков на корпусе, внутри салона у педали.
Рабочие цилиндры: Подтеки на задних барабанах или суппортах.
Тормозные трубки и шланги: Коррозия, трещины, вздутия.

Неисправности главного тормозного цилиндра:

Износ/повреждение манжет поршней (проверяется на стенде или заменой).
Коррозия/задиры на зеркале цилиндра.
Завоздушивание из-за негерметичности между бачком и ГТЦ.

Проблемы с тормозными механизмами:

Сильный износ колодок (передних дисковых, задних барабанных).
Закисание/заклинивание поршней рабочих цилиндров.
Неправильная регулировка зазора в задних барабанных тормозах.

Некачественная/неподходящая тормозная жидкость: Использование жидкости с низкой температурой кипения (не DOT-4) или старой (гигроскопичной) жидкости приводит к парообразованию и "проваливанию". Требует полной замены.

Причина	Дополнительный признак	Действие
Воздух в системе	Педаль "прокачивается" после нескольких нажатий	Прокачка системы
Утечка из ГТЦ	Снижение уровня в бачке без внешних подтеков	Замена/ремонт ГТЦ
Разбухшие шланги	Видимое вздутие при нажатии педали	Замена шлангов
Износ колодок	Скрежет, снижение уровня жидкости	Замена колодок, регулировка

Важно: После устранения любой причины обязательна повторная проверка герметичности системы и качества торможения. Работы требуют строгого соблюдения техники безопасности.

Необходимые инструменты для демонтажа ГТЦ

Перед началом работ подготовьте комплект инструментов для быстрого и безопасного снятия главного тормозного цилиндра. Убедитесь в наличии доступа к монтажному пространству в подкапотной зоне и отключите минусовую клемму аккумулятора.

Обязательно наденьте защитные очки и резиновые перчатки – тормозная жидкость агрессивна и вызывает коррозию. Подготовьте чистую ветошь и герметичную емкость для сбора жидкости из бачка и магистралей.

Основной набор инструментов:

Ключи рожковые: 10 мм (крепление трубок), 13 мм (крепление цилиндра)
Торцевая головка 13 мм с воротком и карданчиком (для задних гаек цилиндра)
Пассатижи с узкими губками для стопорных пластин и стяжных пружин
Шприц медицинский или резиновая груша для откачки жидкости из бачка
Трубный ключ №1 (при прикипании трубок)

Дополнительно рекомендуется иметь: проникающую смазку (WD-40) для обработки резьбовых соединений, проволочную щетку для очистки контактов, фонарик для улучшения видимости в нише вакуумного усилителя.

Процедура снятия бачка тормозной жидкости

Перед началом работ подготовьте чистую ёмкость для слива тормозной жидкости и ветошь. Убедитесь, что автомобиль стоит на ровной поверхности, а ручной тормоз включён. Откройте капот и зафиксируйте его в верхнем положении.

Найдите главный тормозной цилиндр в моторном отсеке. Бачок установлен сверху на его корпусе и соединён с системой резиновыми шлангами. Осмотрите зону вокруг на предмет загрязнений – при необходимости очистите поверхности сухой тканью.

Последовательность демонтажа

Слив жидкости:
- Отсоедините провода датчика уровня тормозной жидкости, нажав на фиксатор разъёма
- Шприцем или резиновой грушей удалите жидкость из бачка до минимального уровня
Отсоединение шлангов:
- Ослабьте хомуты крепления подводящих шлангов отвёрткой
- Аккуратно снимите шланги с патрубков, сразу заткнув отверстия чистыми пробками
Демонтаж бачка:
- Выкрутите два крепёжных болта, удерживающих бачок к корпусу ГТЦ
- Потяните бачок вертикально вверх, преодолевая сопротивление уплотнительных манжет
- Извлеките резиновые уплотнительные втулки из посадочных гнёзд цилиндра

Снятый бачок промойте чистой тормозной жидкостью. Проверьте целостность уплотнителей и отсутствие трещин на корпусе. При установке новых деталей используйте таблицу совместимости:

Компонент	Тип для ВАЗ-2106	Кол-во
Бачок	2101-3510010	1
Уплотнительная втулка	2101-3510045	2
Хомут шланга	12-16 мм (пружинный)	2

Техника безопасности при сливе тормозной жидкости

Тормозная жидкость токсична и химически агрессивна, требует строгого соблюдения мер защиты. Ее контакт с кожей, слизистыми или лакокрасочным покрытием автомобиля недопустим из-за риска ожогов и повреждений.

Работы выполняются в хорошо проветриваемом помещении или на открытом воздухе для исключения отравления парами. Запрещено курить, использовать открытый огонь или искрящий инструмент вблизи зоны слива – большинство составов горючи.

Ключевые правила

Используйте СИЗ: резиновые перчатки, защитные очки, фартук из химически стойкого материала
При попадании на кожу – немедленно промойте пораженный участок проточной водой с мылом
Избегайте контакта с резиновыми патрубками и уплотнителями – жидкость вызывает деформацию
Пролитую жидкость немедленно удаляйте ветошью или абсорбентом (опилки, песок)

Слитый состав собирайте в герметичную тару с маркировкой "Отработанная тормозная жидкость". Утилизацию проводите через специализированные сервисы – запрещен слив в канализацию, грунт или водоемы.

Отсоединение гидравлических трубок от ГТЦ

Перед началом работ подготовьте ветошь для сбора пролившейся тормозной жидкости и наденьте защитные очки. Убедитесь, что ключи соответствуют размерам гаек трубок во избежание срыва граней.

Очистите соединения трубок с ГТЦ от грязи щёткой. Ослабьте крепление цилиндра к вакуумному усилителю для доступа к задним трубкам, если требуется.

Порядок демонтажа

Зафиксируйте ключом «на 10» контргайку трубки у штуцера ГТЦ.
Вторым ключом «на 11» осторожно отверните гайку штуцера против часовой стрелки, придерживая контргайку.
При закисании резьбы:
- Обработайте соединение проникающей смазкой
- Выждите 10-15 минут
- Слегка подтяните гайку перед откручиванием
После отсоединения:
- Немедленно закройте отверстия в ГТЦ и концы трубок чистыми заглушками
- Уберите трубки в сторону без перегибов

Деталь	Размер ключа	Примечание
Гайка штуцера	11 мм	Основное откручивание
Контргайка	10 мм	Фиксация трубки

Важно: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие автомобиля – немедленно смойте водой. Избегайте резких изгибов трубок при укладке в сторону.

Алгоритм демонтажа цилиндра с вакуумного усилителя

Перед началом работ подготовьте набор рожковых ключей (включая на "10", "13", "17"), тормозную жидкость для прокачки системы, чистую ветошь и ёмкость для слива жидкости. Убедитесь в наличии заглушек для тормозных трубок – это предотвратит утечку жидкости и завоздушивание контуров при отсоединении.

Установите автомобиль на ровную поверхность, зафиксируйте его стояночным тормозом и подложите противооткатные упоры под колёса. Отсоедините минусовую клемму аккумулятора для исключения случайного замыкания электропроводки в подкапотном пространстве во время демонтажа.

Пошаговая последовательность работ

Этап 1: Освобождение главного цилиндра от гидравлических магистралей

Тщательно очистите корпус цилиндра и места соединений от грязи щёткой
Ослабьте затяжку двух гаек крепления трубок переднего контура ключом "10"
Аналогично ослабьте гайки заднего контура (ключом "10" или "13" в зависимости от модификации)
Снимите трубки с штуцеров, сразу заглушив их резиновыми колпачками или болтами М10×1
Уберите остатки тормозной жидкости ветошью

Этап 2: Отсоединение от вакуумного усилителя

Выверните два крепёжных шпильки ключом "13" с тыльной стороны цилиндра
Аккуратно снимите шайбы и стопорные гроверы со шпилек
Потяните цилиндр вперёд, отделяя его от фланца усилителя
Снимите уплотнительную прокладку между корпусом и усилителем

Критичный момент	Не прикладывать ударные нагрузки к корпусу цилиндра при затруднённом снятии
Контрольная проверка	Убедиться в отсутствии деформации фланца усилителя

Этап 3: Финишные операции

Осмотрите посадочное гнездо на вакуумном усилителе – удалите коррозию или загрязнения. Закройте отверстие усилителя чистой ветошью для предотвращения попадания пыли. Снятый цилиндр храните в вертикальном положении во избежание вытекания остатков жидкости.

Разборка корпуса ГТЦ после демонтажа

Перед разборкой тщательно очистите корпус цилиндра от грязи и остатков тормозной жидкости ветошью. Убедитесь, что все внешние патрубки и штуцеры свободны от загрязнений, используйте сжатый воздух для продувки каналов. Зафиксируйте корпус в тисках с мягкими губками, избегая пережима и деформации.

Последовательно извлеките внутренние компоненты в строгом порядке для исключения повреждения зеркала цилиндра и уплотнений. Подготовьте чистую ёмкость для размещения деталей, сохраняя их взаимное расположение. Контролируйте состояние каждой извлекаемой детали – наличие коррозии, задиров или износа.

Порядок разборки компонентов

Снятие стопорного кольца: Используйте тонкогубцы или специальные съёмники для удаления стопорного кольца из канавки в передней части корпуса. Работайте аккуратно, предотвращая деформацию кольца и сколы на корпусе.
Извлечение первичного поршня: Легким нажатием на шток вытолкните первичный поршень вместе с уплотнениями. При заклинивании примените сжатый воздух, поданный в отверстие заднего штуцера.
Демонтаж вторичного поршня: Извлеките вторичный поршень аналогичным способом через переднюю часть корпуса после удаления первичного узла.
Изъятие возвратных пружин: Достаньте пружины, расположенные между поршнями и в торцевой части. Проверьте их целостность и отсутствие остаточной деформации.

Разборка поршневых узлов: Снимите уплотнительные манжеты (резинки) с поршней, поддевая их тонкой отверткой или монтажной лопаткой. Извлеките распорные шайбы и перепускные клапаны, запоминая их ориентацию. Маркируйте детали для корректной последующей сборки.

Компонент	Контроль при разборке	Критичные дефекты
Зеркало цилиндра	Царапины, коррозия, эллипсность	Задиры глубиной >0.1мм, ступеньки от износа
Поршни	Износ рабочей поверхности, состояние канавок	Риски, коррозия, деформация
Уплотнения	Эластичность, трещины, разрывы	Вздутие от жидкости, потеря геометрии

Финишная обработка: Промойте все детали чистым тормозной жидкостью или изопропиловым спиртом. Используйте только безворсовые салфетки для протирки. Тщательно продуйте каналы корпуса сжатым воздухом. Избегайте контакта деталей с минеральными маслами или бензином.

Правила очистки внутренней полости цилиндра

Тщательно промойте деталь чистым тормозной жидкостью, используя резиновую грушу или шприц для удаления остатков старой жидкости и загрязнений. Избегайте применения воды или агрессивных моющих средств – они вызывают коррозию и повреждение уплотнений. Повторяйте промывку до полного удаления шлама и темных отложений со стенок.

Для механической очистки зеркала цилиндра используйте только мягкий безворсовый хлопковый лоскут, надетый на деревянную палочку. Категорически запрещено применение наждачной бумаги, металлических щеток или абразивных паст – они оставляют царапины, нарушающие герметичность поршней. Особое внимание уделите каналам компенсационных и перепускных отверстий.

Контроль качества очистки

Проверьте зеркало цилиндра на отсутствие задиров и царапин: поверхность должна быть идеально гладкой
Убедитесь в чистоте всех технологических отверстий, продув их сжатым воздухом
Протрите полость чистой ветошью – на ткани не должно оставаться следов нагара или металлической стружки

Допустимые средства	Запрещенные средства
Специальная тормозная жидкость DOT-3/4	Бензин, керосин, WD-40
Медицинский спирт	Ацетон, растворители
Хлопковая ветошь без ворса	Стальная вата, абразивы

После очистки немедленно просушите цилиндр сжатым воздухом и смажьте стенки свежей тормозной жидкостью для предотвращения окисления. Важно: сборку проводите только с новыми манжетами – остатки микрочастиц в старых уплотнениях гарантированно повредят зеркало цилиндра при эксплуатации.

Осмотр зеркала цилиндра на предмет задиров

Тщательно очистите внутреннюю поверхность главного тормозного цилиндра от остатков тормозной жидкости и загрязнений. Используйте чистую ветошь без ворса, смоченную свежей тормозной жидкостью или спиртом. Убедитесь, что поверхность полностью сухая и доступна для детального визуального контроля.

Внимательно осмотрите зеркало цилиндра на всем протяжении его рабочей зоны при ярком освещении. Поворачивайте корпус под разными углами к источнику света для выявления даже незначительных дефектов. Особое внимание уделите участкам вблизи компенсационных и перепускных отверстий, а также зоне хождения поршневых манжет.

Ключевые признаки и последствия задиров

Визуальное выявление: Задиры проявляются как продольные царапины, риски, бороздки или локальные выщерблины на гладкой поверхности зеркала.
Тактильная проверка: Аккуратно проведите подушечкой пальца (в перчатке) по поверхности. Задиры глубиной более 0.1 мм обычно хорошо ощущаются как зацепы.
Критические последствия:
- Нарушение герметичности: повреждения препятствуют плотному прилеганию манжет поршней.
- Утечка тормозной жидкости: жидкость просачивается внутрь вакуумного усилителя или наружу через заднюю заглушку.
- Снижение эффективности торможения: падение давления в контуре, "проваливание" педали, увеличение хода педали.
- Ускоренный износ уплотнений: острые края задиров разрушают резину манжет при движении поршня.

Решение при обнаружении дефектов: Наличие любых задиров, царапин или раковин на рабочей поверхности цилиндра делает его непригодным к дальнейшей эксплуатации. Попытки зашлифовать дефекты вручную неэффективны и нарушают геометрию. Цилиндр с поврежденным зеркалом подлежит обязательной замене на новый или заведомо исправный. Установка ремкомплекта на поврежденный цилиндр лишь временно маскирует проблему и не гарантирует надежной работы тормозов.

Выбор ремкомплекта ГТЦ для ВАЗ-2106

Ремкомплект главного тормозного цилиндра (ГТЦ) ВАЗ-2106 включает уплотнительные элементы для восстановления герметичности. Стандартный набор содержит манжеты поршней, защитные пыльники, стопорные кольца и уплотнительные кольца бачка. Качество резиновых компонентов определяет долговечность ремонта.

При выборе учитывайте год выпуска автомобиля: ранние модели (до середины 80-х) оснащались ГТЦ с резьбовым креплением трубопровтов, поздние – с фланцевым. Ремкомплекты для этих версий не взаимозаменяемы из-за различий в размерах поршней и конфигурации уплотнений.

Критерии выбора

Обратите внимание на ключевые аспекты:

Производитель: Рекомендуются бренды ATE, BALAKOVO, ТРТ. Избегайте безымянных комплектов с низкой ценой.
Материал уплотнений: EPDM-резина устойчива к тормозной жидкости DOT-4, дешевая резина быстро дубеет.
Комплектация: Проверьте наличие всех позиций:
1. 2 манжеты первичного/вторичного поршней
2. 2 защитных пыльника
3. 2 стопорных кольца
4. Уплотнительные кольца бачка (обычно 2 шт.)

Параметр	ГТЦ ранних моделей	ГТЦ поздних моделей
Диаметр поршня	19.05 мм	22.2 мм
Крепление трубок	Резьбовое (М10×1)	Фланцевое
Артикул ремкомплекта	2101-3500080	2106-3500080

Проверка перед покупкой: Убедитесь в отсутствии трещин на резиновых деталях, наличии маркировки производителя и сроке годности. Используйте только свежую тормозную жидкость при сборке.

Замена манжет и направляющих колец поршней

После демонтажа главного тормозного цилиндра и его разборки проводится тщательная дефектовка внутренних поверхностей рабочей полости. Наличие рисок, коррозии или эллипсности на стенках цилиндра требует расточки или замены корпуса. Пригодные к эксплуатации поверхности очищаются от загрязнений и остатков старой смазки.

Поршни осматриваются на предмет задиров и износа, повреждённые элементы подлежат замене. Новые манжеты и направляющие кольца из ремонтного комплекта подбираются строго по калибру цилиндра. Все детали обильно смачиваются чистой тормозной жидкостью перед установкой для предотвращения сухого трения при сборке.

Последовательность сборки

Установка первичного поршня: Надеть стопорную шайбу, затем новое уплотнительное кольцо широкой частью к зеркалу цилиндра. Смонтировать пружину возврата.
Монтаж вторичного поршня: Вставить поршень узкой стороной к пружине, зафиксировать упорной шайбой. Расположить манжету выпуклой стороной к торцу поршня.
Контроль свободного хода: Проверить лёгкость перемещения поршней в корпусе пальцем без заеданий.

Критичные ошибки	Последствия
Перепутывание ориентации манжет	Подсос воздуха, утечка жидкости
Использование минеральной смазки	Разбухание резиновых элементов
Неполная промывка каналов	Заклинивание поршней при работе

Обязательная прокачка системы после установки цилиндра выполняется в последовательности: правый задний – левый передний – левый задний – правый передний тормозные механизмы. Проверка на отсутствие подтёков жидкости под давлением 0.2 МПа завершает процесс ремонта.

Особенности установки первичного поршня

Первичный поршень устанавливается в расточку ГТЦ, обращенную к вакуумному усилителю тормозов. Его правильная ориентация и положение критичны для корректной работы двухконтурной гидравлической системы тормозов автомобиля ВАЗ-2106. Нарушение этих требований приведет к неработоспособности тормозов или их некорректному функционированию.

Монтаж требует аккуратности, чистоты и понимания конструкции. Все детали (поршень, манжеты, пружины) должны быть абсолютно чистыми и не иметь повреждений. Использование неподходящих смазок или монтаж "насухую" недопустимы.

Ключевые моменты установки

Строго соблюдайте следующие правила:

Направление манжеты: Уплотнительная манжета (резиновое кольцо) на самом поршне должна быть обращена расширенной кромкой наружу, в сторону впускного отверстия бачка и вакуумного усилителя.
Направление пружины: Узкий виток возвратной пружины первичного поршня должен быть направлен внутрь, к вторичному поршню. Широкий виток упирается в первичный поршень.
Смазка: Обязательно смажьте все резиновые детали (манжеты поршня, уплотнительное кольцо стопорного штифта) и рабочие поверхности цилиндра только свежей тормозной жидкостью, используемой в системе. Никаких минеральных масел или консистентных смазок!
Чистота: Поверхности поршня и расточки цилиндра должны быть идеально чистыми и гладкими. Любая грязь, задиры или коррозия приведут к утечкам или заклиниванию.
Плавность хода: После установки поршня с манжетой и пружиной в расточку убедитесь, что он перемещается плавно, без заеданий, только под действием пружины.
Стопорный штифт: После установки первичного поршня и пружины вставьте стопорный штифт через отверстие в корпусе ГТЦ. Он надежно фиксирует сборку внутри цилиндра. Не забудьте новое уплотнительное кольцо для штифта, смазанное тормозной жидкостью.

Обязательно проверьте выступание первичного поршня из корпуса цилиндра после сборки! Оно должно составлять 0.1 - 0.5 мм (проверяется штангенциркулем). Это обеспечивает правильный зазор между толкателем вакуумного усилителя и поршнем ГТЦ.

Монтаж вторичного поршня в сборе с пружиной

Перед установкой тщательно очистите посадочное отверстие цилиндра и наружную поверхность нового поршня в сборе чистой ветошью без ворса, смоченной тормозной жидкостью. Убедитесь в отсутствии задиров, коррозии и загрязнений на стенках расточки цилиндра.

Смажьте манжеты и уплотнительные кольца вторичного поршня, а также стенки цилиндра свежей тормозной жидкостью рекомендованной марки. Избегайте попадания грязи, минеральных масел или агрессивных растворителей на резиновые детали – это вызовет их разрушение.

Последовательность установки

Возьмите вторичный поршень в сборе с пружиной, убедившись, что манжеты не перекручены и правильно ориентированы (узкая часть уплотнений направлена к торцу поршня).
Аккуратно введите поршень в расточку цилиндра строго параллельно оси отверстия, прилагая равномерное усилие пальцами. Запрещается использовать металлические инструменты во избежание повреждения зеркала цилиндра или резиновых элементов.
Плавно вдавите поршень до упора в дно рабочей полости, преодолевая сопротивление возвратной пружины. Убедитесь, что поршень перемещается свободно, без заеданий.
Проверьте положение установленного поршня: его торец должен находиться заподлицо с плоскостью разъема цилиндра или ниже её на 0.5-1.0 мм (в зависимости от модели ГТЦ).

Критически важно: После монтажа обоих поршней перед сборкой корпуса цилиндра с бачком обязательно выполните ручную проверку хода поршней. Они должны перемещаться от усилия пальца и полностью возвращаться пружиной без заклинивания. Пренебрежение этой операцией приводит к отказу тормозов!

Сборка корпуса главного тормозного цилиндра

Перед началом сборки тщательно очистите все детали корпуса ГТЦ от старой смазки, грязи и продуктов износа. Убедитесь в отсутствии задиров и коррозии на зеркале цилиндра, проверьте состояние резиновых уплотнителей и манжет – повреждённые элементы подлежат обязательной замене.

Нанесите тонкий слой свежей тормозной жидкости на внутренние поверхности корпуса и рабочие кромки новых уплотнений. Соблюдайте последовательность установки компонентов во избежание перекоса или повреждения манжет при запрессовке.

Последовательность операций

Установите стопорное кольцо в нижнюю канавку корпуса
Аккуратно запрессуйте первичный поршень с манжетами до упора в стопор
Вставьте возвратную пружину первичного поршня
Запрессуйте вторичный поршень до контакта с пружиной
Закрепите стопорное кольцо в верхней канавке корпуса
Проверьте свободный ход поршней лёгким нажатием отвёртки

Критические моменты: Манжеты должны размещаться широкой частью к бачку. Применяйте только рекомендованную тормозную жидкость для смазки. После сборки выполните прокачку системы для удаления воздуха.

Подсоединение нового ГТЦ к вакуумному усилителю

Перед установкой нового главного тормозного цилиндра (ГТЦ) тщательно очистите посадочную поверхность фланца вакуумного усилителя тормозов (ВУТ) от грязи и коррозии. Убедитесь, что уплотнительное кольцо на задней части нового ГТЦ или на фланце ВУТ присутствует, не повреждено и смазано тонким слоем свежей тормозной жидкости.

Аккуратно подведите новый ГТЦ к фланцу ВУТ, совместив отверстия под крепежные шпильки и отверстие для толкателя. Следите за тем, чтобы толкатель ВУТ точно вошел в соответствующее углубление на поршне ГТЦ. Обеспечьте плотный и равномерный прижим фланца ГТЦ к фланцу ВУТ по всей поверхности.

Крепление и подключение

Наденьте шайбы и гайки на шпильки крепления ГТЦ к ВУТ. Затягивайте гайки крест-накрест в несколько этапов, используя динамометрический ключ. Соблюдение момента затяжки критически важно для предотвращения перекоса и обеспечения герметичности.

Компонент	Момент затяжки, Н·м (кгс·м)
Гайки крепления ГТЦ к ВУТ	12-17 (1,2-1,7)
Гайки крепления трубок к ГТЦ	14-18 (1,4-1,8)

После надежной фиксации ГТЦ присоедините тормозные трубки к его выходным штуцерам. Следите за правильностью подключения (обычно передний контур к ближнему к ВУТ штуцеру, задний - к дальнему). Затяните гайки трубок с указанным моментом.

Обязательные действия после подсоединения:

Прокачайте тормозную систему для удаления воздуха из нового ГТЦ и магистралей.
Тщательно проверьте уровень тормозной жидкости в бачке и долейте при необходимости.
Контролируйте герметичность всех соединений (ГТЦ-ВУТ, ГТЦ-трубки) как на сухую, так и при работающем двигателе.
Проверьте ход и жесткость педали тормоза - она должна быть упругой, без провалов.

Правильная затяжка гаек гидравлических трубок

Точное соблюдение момента затяжки критически важно для герметичности соединений тормозной системы. Перетяжка деформирует конусные шайбы и резьбу, вызывая течь тормозной жидкости, а недостаточное усилие не обеспечит необходимого уплотнения.

Используйте исключительно динамометрический ключ с предустановленным значением. Заменяйте медные уплотнительные шайбы при каждом демонтаже – повторное применение недопустимо из-за остаточной деформации.

Порядок действий

Наживите гайки вручную до соприкосновения шайб с поверхностью цилиндра
Затяните соединения в два этапа:
- Предварительно равномерно доведите момент до 7-8 Н·м
- Окончательно затяните с усилием 11-14 Н·м
Проверьте отсутствие перекоса трубок относительно штуцеров

Параметр	Значение
Момент затяжки	11-14 Н·м
Тип уплотнения	Медные конусные шайбы (одноразовые)

Контроль после сборки: Заполните систему тормозной жидкостью, прокачайте тормоза. Визуально проверьте область соединений на предмет подтеканий в течение 10-15 минут при работающем двигателе. При обнаружении капель – немедленно ослабьте гайку, замените шайбу и повторите процедуру затяжки.

Не применяйте универсальные смазки или герметики – они разрушают резиновые элементы гидропривода и нарушают геометрию контактных поверхностей.

Заправка системы и удаление воздуха

Для заправки системы тормозной жидкостью и удаления воздуха потребуется чистая тормозная жидкость типа DOT-3 или DOT-4, прозрачный шланг по диаметру совпадающий со штуцером прокачки, чистая емкость, помощник и средства защиты (очки, перчатки). Начинают прокачку с самого удаленного от главного цилиндра колеса – правого заднего, далее левое заднее, правое переднее и завершают левым передним.

Перед началом работ убедитесь в отсутствии утечек из магистралей, шлангов и рабочих цилиндров, проверьте уровень жидкости в бачке главного цилиндра. В процессе постоянно контролируйте уровень, не допуская его падения ниже отметки "MIN", иначе воздух повторно попадет в систему.

Порядок прокачки тормозов

Этапы выполнения работ:

Наденьте шланг на штуцер прокачки нужного тормозного механизма, опустив второй конец в емкость с небольшим количеством жидкости.
Попросите помощника энергично 4-5 раз нажать педаль тормоза и удерживать её в нижнем положении.
Открутите штуцер на ½-¾ оборота ключом – жидкость с пузырьками воздуха начнет вытекать в емкость.
После прекращения потока закрутите штуцер до упора только после полного опускания педали.
Повторяйте пункты 2-4 до момента выхода чистой жидкости без воздушных пузырьков.
Проверьте ход педали – он должен стать коротким и упругим без провалов.

Критерии успешной прокачки:

Отсутствие пузырьков воздуха в вытекающей жидкости
Твердая педаль тормоза без "ватности"
Равномерное усилие торможения на всех колесах
Отсутствие подтеков в местах соединений

Особенности главного цилиндра ВАЗ-2106: Двухконтурная конструкция требует особого внимания при заполнении бачка. Заливайте жидкость до метки "MAX", избегая попадания грязи. Если после многократной прокачки педаль остается мягкой, возможны неисправности цилиндра (износ манжет, коррозия зеркала) или дефект вакуумного усилителя.

Последовательность прокачки двухконтурной системы

Прокачка выполняется при работающем двигателе на холостом ходу для создания давления в системе. Требуется два человека: один контролирует педаль тормоза, второй работает с штуцерами.

Подготовьте чистую емкость, прозрачный шланг по диаметру штуцера и свежую тормозную жидкость. Перед началом проверьте уровень жидкости в бачке ГТЦ и при необходимости долейте до отметки MAX.

Порядок действий по контурам

Задний правый тормозной цилиндр:
Наденьте шланг на штуцер, опустите второй конец в емкость с жидкостью. Открутите штуцер на ½ оборота. Помощник должен плавно нажать педаль тормоза до упора и удерживать. После прекращения пузырьков закройте штуцер, затем отпустите педаль. Повторите 3-5 раз до чистого выхода жидкости.
Передний левый тормозной цилиндр:
Повторите процедуру прокачки. Контролируйте уровень жидкости в бачке после каждого цикла нажатий. Доливайте только рекомендованную производителем тормозную жидкость.
Задний левый тормозной цилиндр:
Выполните аналогичные действия. Следите за герметичностью соединений шланга и штуцера во избежание подсоса воздуха.
Передний правый тормозной цилиндр:
Завершите прокачку. После окончания проверьте ход педали тормоза – она должна быть упругой без провалов. Убедитесь в отсутствии подтеков на штуцерах.

Важно: Запрещено использовать отработанную жидкость из емкости для долива. После прокачки всех колес обязательно проверьте герметичность системы и уровень жидкости в бачке.

Проверка герметичности соединений после ремонта

После установки отремонтированного или нового главного тормозного цилиндра на ВАЗ-2106 критически важно проверить герметичность всех гидравлических соединений перед вводом узла в эксплуатацию. Любая утечка тормозной жидкости приведет к падению давления в системе и отказу тормозов.

Начинайте проверку с визуального осмотра мест подключения трубопроводов к выходам ГТЦ и штуцерам суппортов. Убедитесь в правильной затяжке гаек (момент 12-17 Н·м) и отсутствии перекосов уплотнительных шайб. Особое внимание уделите соединению с бачком и его целостности.

Порядок гидравлической проверки

Для выявления скрытых дефектов выполните следующую последовательность действий:

Залейте в бачок свежую тормозную жидкость до отметки «MAX».
Прокачайте систему тормозов (начиная с задних правых колесных цилиндров).
Запустите двигатель и создайте рабочее давление в вакуумном усилителе.
Удерживайте педаль тормоза с усилием 15-20 кгс в течение не менее 30 секунд.

При утечках наблюдаются:

Появление капель жидкости под соединениями
Снижение уровня в бачке без видимых следов
«Проваливание» педали при статическом нажатии

Допустимые отклонения:

Параметр	Норма	Тревожный признак
Снижение педали	Не более 3-5 мм	Плавное опускание
Уровень жидкости	Стабилен	Падение >2 мм за 5 мин
Следы подтеков	Отсутствуют	Мокрые пятна на корпусе

При обнаружении течи немедленно заглушите двигатель и устраните причину. Повторно прокачайте систему только после устранения дефектов. Запрещается эксплуатация автомобиля при малейших признаках разгерметизации!

Тест-драйв для оценки эффективности торможения

Проведите серию торможений на сухом асфальте с 60 км/ч до полной остановки. Повторите тест 3–5 раз с интервалом 2–3 минуты для остывания колодок и дисков. Фиксируйте тормозной путь и субъективные ощущения: стабильность траектории, вибрации, провалы педали.

Оцените работу системы на мокром покрытии и гравии. Проверьте экстренное торможение с резким ударом по педали: автомобиль не должен уходить в сторону, а задние колеса – блокироваться раньше передних. Контролируйте плавность снижения скорости при частичном нажатии на педаль в городском режиме.

Ключевые параметры для проверки

Рабочий ход педали: Норма – 1/3 от хода. Провал или близость к полу – признак неисправности ГТЦ.
Утечки тормозной жидкости: Осмотрите корпус ГТЦ, швы, места крепления трубок при работающем двигателе.
Эффективность вакуумного усилителя: Запустите двигатель, нажмите педаль тормоза, заглушите мотор. Педаль не должна подниматься в течение 30 секунд.

Симптом	Возможная причина	Связь с ГТЦ
Увеличенный тормозной путь	Воздух в системе, износ манжет	Прямая
Педаль "деревянная"	Забиты компенсационные отверстия	Прямая
Автомобиль тянет в сторону	Закисание поршней суппорта, разные колодки	Косвенная

При выявлении проблем проведите аппаратную диагностику: замер давления в контурах манометром (норма – 80–90 атм для каждого), проверку герметичности вакуумного шланга усилителя. Для точной оценки цилиндра потребуется снятие и разборка.

Типичные ошибки при сборке тормозного цилиндра ВАЗ-2106

Неправильная установка манжет первичного и вториного поршней – критичная ошибка. Резиновые уплотнения легко повреждаются при монтаже острыми инструментами или при перекосе, что немедленно вызывает течь тормозной жидкости и полную потерю давления в системе.

Игнорирование качества поверхности зеркала цилиндра приводит к ускоренному износу уплотнений. Даже мелкие царапины или коррозия, оставленные без полировки или замены гильзы, провоцируют заклинивание поршней и снижение эффективности торможения.

Распространённые недочёты

Неочищенные компенсационные отверстия – засор остатками старой жидкости или грязью блокирует возврат давления, вызывая подтормаживание колёс
Отсутствие смазки – сборка без тормозной жидкости на манжетах приводит к сухому старту и повреждению уплотнений
Неправильная последовательность установки пружин и поршней – нарушает калибровку усилия, провоцируя неравномерное срабатывание контуров

Последствия ошибок

Воздух в системе из-за негерметичных соединений (педаль становится «ватной»)
Закипание жидкости от локального перегрева при заклинивании поршня
Разрыв бачка из-за избыточного давления при заблокированных компенсационных отверстиях

Ошибка	Признак неисправности	Риск
Перетянутые штуцеры	Трещины на корпусе цилиндра	Внезапный отказ тормозов
Старые стопорные кольца	Самопроизвольное разбортирование поршней	Потеря давления в обоих контурах

Важно: Использование неоригинальных ремкомплектов – основная причина преждевременного выхода из строя. Дешёвые манжеты из неподходящей резины разбухают от тормозной жидкости или теряют эластичность на морозе.

Обслуживание бачка и контроль уровня после ремонта

После установки нового главного тормозного цилиндра или его ремонта заполните бачок свежей тормозной жидкостью, рекомендованной производителем (например, DOT-4). Убедитесь, что уровень находится между метками «MIN» и «MAX» на корпусе бачка. Избегайте перелива – это может привести к выбросу излишков жидкости при нагреве системы.

Перед первым запуском двигателя прокачайте тормозную систему для удаления воздуха из магистралей. Последовательно обработайте все контуры, начиная с самого удаленного от ГТЦ колеса (обычно правое заднее, затем левое заднее, правое переднее, левое переднее). Контролируйте уровень жидкости в бачке в процессе прокачки, своевременно доливая ее – падение ниже «MIN» приведет к повторному завоздушиванию.

Порядок контроля и обслуживания

Регулярная проверка уровня:

Осматривайте бачок каждые 500 км пробега или перед длительными поездками.
Уровень должен быть на ⅔ выше метки «MIN» при холодной системе.
Резкое падение уровня – признак утечки (проверьте соединения ГТЦ, трубки, рабочие цилиндры).

Техническое обслуживание бачка:

Протирайте корпус бачка и крышку чистой ветошью для удаления грязи и остатков жидкости.
Ежегодно очищайте сетчатый фильтр под крышкой бачка в чистом бензине или спирте.
Проверяйте герметичность резиновой манжеты на крышке – трещины или потеря эластичности требуют замены.

Важные нюансы:

Долив жидкости	Используйте только жидкость из герметичной тары. Не смешивайте разные типы (DOT-3/DOT-4) или марки.
Замена жидкости	Полностью заменяйте жидкость в системе каждые 2 года – она гигроскопична и теряет свойства.
Запотевание бачка	Конденсат на внутренних стенках – норма, если уровень стабилен. Скопление капель в жидкости – признак попадания воды.

Параметр	Норма для DOT-4	Критическое значение
Температура кипения "сухой" жидкости (новая)	≥230°C	-
Температура кипения "увлажненной" жидкости (в системе)	≥155°C	<150°C
Содержание воды	<1.5%	>3%

Список источников

Руководство по ремонту и эксплуатации ВАЗ-2106 - Издательство "За рулём"
Устройство автомобилей ВАЗ-2101, 2102, 2103, 2106 - В.И. Андреев
Официальные технические каталоги деталей АвтоВАЗа - Раздел тормозной системы
Тормозные системы отечественных автомобилей - А.С. Прозоров
Технические бюллетени сервисных центров по обслуживанию классических моделей ВАЗ
Специализированные автомобильные форумы (ВАЗ "классика") - Разделы по ремонту тормозов
Производственные инструкции по регламенту ТО ВАЗ-2106
Автослесарь. Тормозные системы - Ю.И. Семёнов
