ВАЗ-21126 - технические характеристики и особенности двигателя

Статья обновлена: 18.08.2025

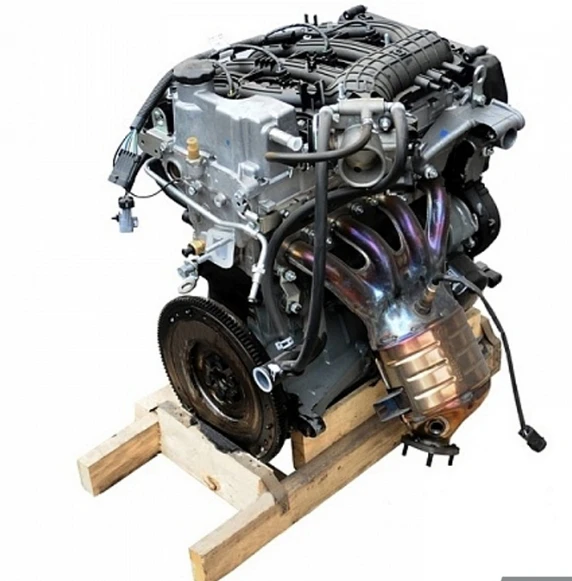

Двигатель ВАЗ-21126 – 16-клапанный силовой агрегат разработки АвтоВАЗа, созданный для современных моделей Lada. Этот мотор пришел на смену устаревшим 8-клапанным конструкциям, предлагая улучшенные динамические и экологические показатели.

Основой для ВАЗ-21126 послужила проверенная временем линейка двигателей ВАЗ-2112. Ключевым отличием стала литая алюминиевая головка блока цилиндров с двумя распредвалами и системой изменения геометрии впускного коллектора. Объем двигателя составляет 1.6 литра при мощности 98 л.с., что обеспечивает оптимальный баланс между расходом топлива и тяговыми характеристиками.

Конструкторы уделили особое внимание надежности газораспределительного механизма: вместо ремня ГРМ здесь применена цепь, рассчитанная на весь срок службы двигателя. Электронная система управления (ЭСУД) Bosch M7.9.7 или M17.9.7 обеспечивает точный впрыск топлива и соответствует экологическому стандарту Евро-4.

Технические характеристики двигателя ВАЗ-21126

Двигатель ВАЗ-21126 – 16-клапанный бензиновый силовой агрегат с распределённым впрыском топлива (инжектор). Устанавливался на модели Lada Priora, Kalina и Granta. Относится к линейке модернизированных двигателей ВАЗ с улучшенными динамическими и экологическими показателями.

Конструкция основана на блоке цилиндров от 8-клапанного ВАЗ-21114, но с принципиально новой головкой блока. Ключевые инженерные решения направлены на увеличение мощности, снижение шума и упрощение обслуживания по сравнению с предшественниками.

Основные параметры

Тип	Бензиновый, 4-тактный, 4-цилиндровый, рядный
Рабочий объём	1596 см³
Диаметр цилиндра × ход поршня	82.0 мм × 75.6 мм
Степень сжатия	11.0
Макс. мощность	98 л.с. (72 кВт) при 5600 об/мин
Макс. крутящий момент	145 Н·м при 4000 об/мин
Система газораспределения	DOHC, ременный привод
Система питания	Электронный впрыск топлива (Bosch M7.9.7, Январь 7.2)
Экологический класс	Евро-3 / Евро-4 (в зависимости от года и модификации)

Конструктивные особенности:

Гидрокомпенсаторы клапанов – исключают необходимость ручной регулировки тепловых зазоров
Ремень ГРМ с автоматическим натяжителем и фиксирующим механизмом
Усиленные шатуны и коленвал с увеличенными противовесами
Пластиковый впускной коллектор с изменяемой геометрией (версии Евро-4)
Датчики детонации и положения распредвалов для оптимизации работы ЭБУ

Конструктивные особенности 16-клапанного ГРМ

Система газораспределения ВАЗ-21126 использует два распределительных вала (впускной и выпускной), размещённых в алюминиевой головке блока цилиндров. Привод валов осуществляется зубчатым ремнём от коленчатого вала через натяжной и обводной ролики. Клапаны (по 4 на цилиндр) расположены V-образно в два ряда, что обеспечивает компактность камеры сгорания.

Гидрокомпенсаторы в толкателях автоматически регулируют тепловые зазоры клапанов, исключая необходимость ручной регулировки. Кулачки распредвалов воздействуют на клапаны через стальные коромысла (рокеры) с регулировочными винтами. Материал седёл клапанов – жаропрочный чугун, направляющих втулок – бронзовая гранулированная смесь.

Ключевые элементы и их функции

Двойные распредвалы: независимое управление впускными и выпускными клапанами для оптимизации фаз газораспределения.
Ременный привод ГРМ: армированный стекловолокном зубчатый ремень с ресурсом ≈120 тыс. км. Требует контроля целостности и натяжения.
Гидрокомпенсаторы: автоматическая компенсация зазоров за счёт давления моторного масла. Снижают шум и повышают стабильность работы.
Рокерная передача: коромысла преобразуют вращение кулачков в вертикальное движение клапанов. Регулировочные винты позволяют точно задать зазор.

Параметр	Значение
Диаметр впускного клапана	31 мм
Диаметр выпускного клапана	27 мм
Фазы распредвала (опережение/запаздывание)	0-5° (регулируемые электроникой)
Усилие пружин клапана	280-320 Н (при закрытом состоянии)

Важно: Обрыв ремня ГРМ приводит к встрече клапанов с поршнями и серьёзным механическим повреждениям. Регламентная замена обязательна! Признаки износа: трещины, расслоение, масляные потёки на поверхности ремня.

Распространенные неисправности и диагностика

Двигатель ВАЗ-21126 демонстрирует характерные неисправности, связанные с конструкцией 16-клапанного агрегата. Наиболее частые проблемы включают утечки масла, нестабильную работу на холостом ходу и снижение компрессии.

Своевременная диагностика требует комплексного подхода: от визуального осмотра до компьютерного сканирования ошибок ЭБУ. Критически важно проверять состояние уплотнений и датчиков при первых симптомах неполадок.

Типовые неисправности и методы выявления

Неисправность	Симптомы	Диагностика
Течь сальников распредвалов	Масляные пятна под двигателем, запах горелого масла	Визуальный осмотр при снятом кожухе ГРМ, проверка сухости посадочных мест
Залегание поршневых колец	Синий дым выхлопа, повышенный расход масла	Замер компрессии (норма: 12-14 бар), тест на утечку давления
Неисправность ДПРВ/ДПКВ	Затрудненный пуск, плавающие обороты	Сканирование кодов ошибок (P0340, P0335), проверка осциллографом
Загрязнение дросселя	Провалы при разгоне, нестабильный холостой ход	Анализ показаний ДПДЗ мультиметром, визуальная инспекция заслонки
Износ маслосъемных колпачков	Масляный нагар на свечах, дым при перегазовках	Эндоскопия цилиндров, замер давления картерных газов

Ключевые этапы диагностики:

Считывание ошибок ЭБУ через диагностический разъем OBD-II
Проверка параметров в реальном времени:
- Обороты холостого хода (норма: 800±50 об/мин)
- Показания ДМРВ (2.8-3.2 кг/ч на холостом ходу)
- Угол открытия дросселя (0% при отпущенной педали)
Тестирование систем:
- Давление топлива (3.6-4.0 бар)
- Искрообразование (проверка катушек мультиметром)
- Герметичность впуска (дым-машиной или пропаном)

Особое внимание уделяют состоянию гидрокомпенсаторов – их стук указывает на загрязнение масляной системы или износ. При замене свечей зажигания (рекомендованный интервал 30 тыс. км) проверяют цвет электродов: белый налет сигнализирует о бедной смеси, черный – о переобогащении.

Особенности эксплуатации и обслуживания

Для двигателя ВАЗ-21126 критически важны качественное моторное масло (рекомендуется синтетика 5W-40 или 0W-40 с допуском ACEA A3/B4) и строгое соблюдение межсервисных интервалов. Длительный прогрев на холостом ходу нежелателен – достаточно 1-2 минут перед началом движения в щадящем режиме. Избегайте постоянной работы на низких оборотах (ниже 2000 об/мин), особенно под нагрузкой, чтобы предотвратить закоксовывание и масложор.

Контроль уровня масла обязателен каждые 1000 км пробега из-за склонности двигателя к повышенному расходу. Используйте только оригинальные или сертифицированные аналоги воздушного и масляного фильтров – некачественные элементы приводят к ускоренному износу. Регулярно проверяйте герметичность системы вентиляции картера (ВКГ), так как ее засорение провоцирует течи сальников и рост давления в картере.

Ключевые аспекты ТО

Замена масла и фильтра: Каждые 10 000 км (или 1 раз в год) даже при использовании синтетики.
Ремень ГРМ: Обязательная замена каждые 60 000 км вместе с роликами и натяжителем. Обрыв гарантированно приводит к встрече клапанов с поршнями.
Свечи зажигания: Плановая замена каждые 30 000 км (рекомендуются NGK BKR6EIX или аналоги).
Чистка дроссельного узла и РХХ: Каждые 20 000 км для стабильных холостых оборотов.

Распространённые проблемы и профилактика

Симптом	Возможная причина	Профилактика
Повышенный расход масла (>500 мл/1000 км)	Износ маслосъёмных колпачков, залегание колец	Использование качественного масла, избегание перегрева, раскоксовка при первых признаках
Стук гидрокомпенсаторов	Загрязнение масла, износ самих компенсаторов	Своевременная замена масла и фильтра, контроль уровня
Плавающие холостые обороты	Загрязнение дросселя, неисправность ДПДЗ или РХХ	Регулярная чистка дросселя, проверка датчиков

Каждые 2 года меняйте охлаждающую жидкость (рекомендуемый класс G12++ или G13) и проверяйте герметичность системы. Диагностика ошибок ЭБУ сканером обязательна при появлении сигнала «Check Engine» – игнорирование может усугубить неисправность. Используйте только рекомендованные АИ-95+ бензин – низкооктановое топливо вызывает детонацию, разрушающую поршневую группу.

Варианты тюнинга для увеличения мощности

Основные методы повышения мощности двигателя ВАЗ-21126 (1.6 л, 16 клапанов) включают доработку штатных узлов и установку дополнительного оборудования. Комплексный подход обеспечивает максимальную эффективность модернизации.

Важно учитывать взаимосвязь изменений: например, установка спортивного распредвала требует корректировки прошивки ЭБУ. Нарушение баланса систем снижает ресурс двигателя.

Способы модернизации

Метод	Суть доработки	Эффект
Чип-тюнинг	Корректировка программы ЭБУ: оптимизация угла зажигания, топливных карт и отсечки оборотов	+5-10% мощности, улучшение отзывчивости
Впуск/выпуск	Установка фильтра нулевого сопротивления, прямоточной выхлопной системы (4-2-1 или 4-1)	Снижение сопротивления газообмена (+3-7%)
Распредвал	Монтаж валов с увеличенной высотой и фазой подъёма клапанов (например, STI 8.9)	Улучшение наполнения цилиндров (+8-15%)
Турбирование	Установка турбокомпрессора низкого давления (TD04, K03) с интеркулером и форсунками	До +70% мощности (требует усиления КШМ)

Дополнительные меры:

Облегчённый маховик: ускоренный набор оборотов (+5-7%)
Поршневая группа с увеличенной степенью сжатия (до 11.5:1)
Шлифовка ГБЦ: улучшение пропускной способности каналов

Важно: при тюнинге свыше 150 л.с. требуется модернизация сцепления, тормозов и подвески. Наибольшую надёжность дают комбинации: чип-тюнинг + впуск/выпуск + распредвал.

Список источников

При подготовке характеристики двигателя ВАЗ-21126 использовались официальные технические документы и специализированные автомобильные издания. Это обеспечивает достоверность представленных данных о конструкции, параметрах и эксплуатационных особенностях силового агрегата.

Основой для анализа послужили материалы от производителя, технические руководства для специалистов сервиса и профильные автомобильные ресурсы. Ниже приведен перечень ключевых источников информации по данной теме.

Официальное руководство по ремонту и техническому обслуживанию автомобилей LADA Priora (с двигателем 21126) от АО "АвтоВАЗ"
Каталог запчастей двигателя ВАЗ-21126 (электронная база EPC АвтоВАЗ)
Технический отчет об испытаниях двигателя 21126 (НИЦИАМТ ФГУП "НАМИ")
Специализированное издание "Автомобильные двигатели: конструкция и расчет" (раздел о 16-клапанных двигателях ВАЗ)
Статьи из журнала "За рулем": сравнительные тесты модификаций двигателей ВАЗ
Протоколы сертификационных испытаний двигателя на соответствие экологическим стандартам Евро-4
Методические рекомендации по диагностике неисправностей двигателя 21126 (учебные материалы СПО)
