Ведомый и нажимной диски сцепления - назначение и устройство

Статья обновлена: 18.08.2025

Фрикционный узел сцепления – критичный компонент трансмиссии автомобиля, синхронизирующий вращение двигателя и первичного вала коробки передач. Его ключевые элементы – ведомый диск и нажимной диск – работают в неразрывной связке.

Ведомый диск, расположенный на шлицах вала КПП, передаёт крутящий момент через фрикционные накладки. Нажимной диск (корзина сцепления), жёстко соединённый с маховиком, создаёт необходимое усилие сжатия для передачи момента и обеспечивает чёткое разъединение потоков мощности при выключении.

Эффективность и долговечность сцепления определяются слаженным взаимодействием этих компонентов под управлением выжимного подшипника.

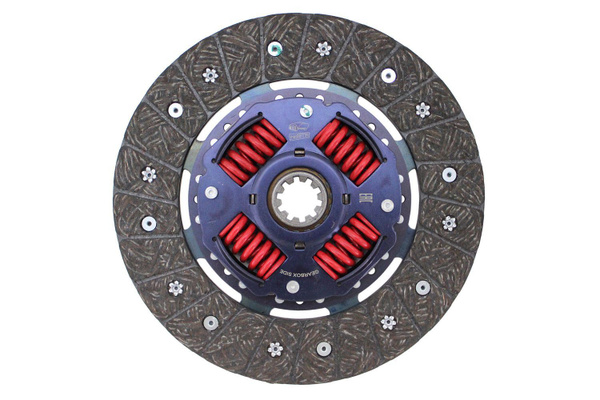

Конструкция ведомого диска: составные элементы

Ведомый диск сцепления является центральным компонентом узла, непосредственно передающим крутящий момент от маховика двигателя через коробку передач на ведущие колеса. Его конструкция продумана для обеспечения плавного включения сцепления, гашения крутильных колебаний и эффективного отвода тепла, образующегося в процессе трения.

Несмотря на кажущуюся простоту, диск представляет собой сложный узел, состоящий из нескольких ключевых элементов, работающих согласованно. Основные компоненты ведомого диска включают в себя следующие детали.

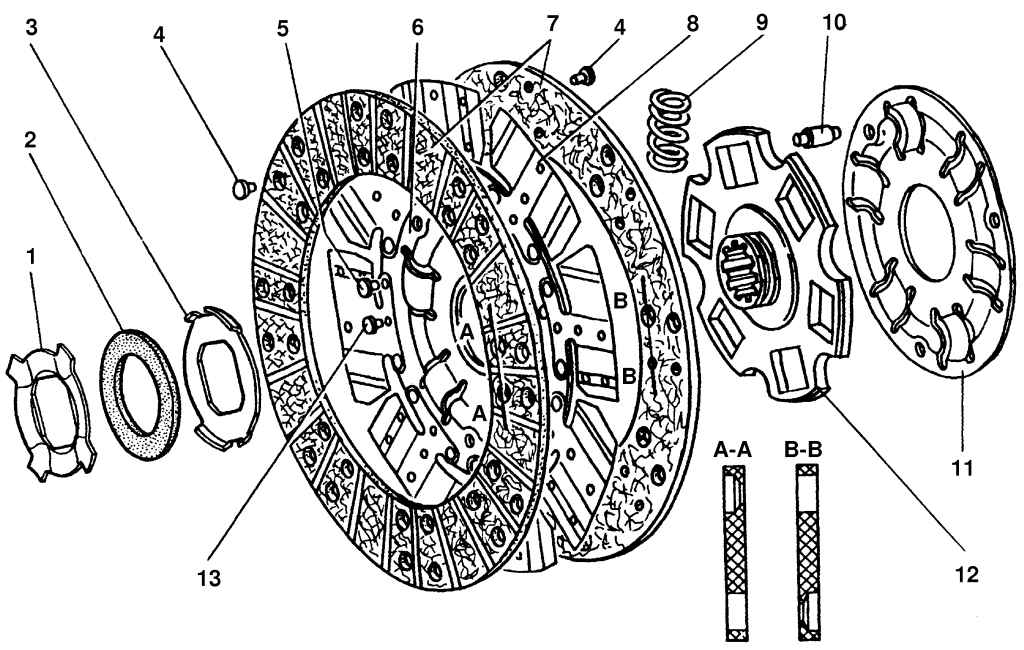

Основные составные части

Ключевые элементы конструкции ведомого диска:

Ступица диска: Центральная часть диска с внутренними шлицами. Шлицы ступицы надеваются на первичный (ведущий) вал коробки передач, обеспечивая передачу крутящего момента от диска к трансмиссии и возможность осевого перемещения диска вдоль вала.
Демпфер крутильных колебаний (гаситель): Устройство, расположенное между ступицей и основным телом диска (корзиной). Состоит из набора мощных тарельчатых пружин (демпферных пружин), установленных в специальных окнах ведомого диска и фланца ступицы. Эти пружины, работая на сжатие-растяжение, поглощают резкие изменения крутящего момента, вибрации и удары, возникающие при работе двигателя и резких переключениях передач, защищая трансмиссию.
Основание (корзина) диска: Несущая металлическая конструкция (обычно стальная), к которой крепятся все остальные элементы. Часто выполнена в виде двух параллельных пластин (ведущей и ведомой), между которыми располагается демпфер.
Фрикционные накладки: Две кольцеобразные пластины из высокопрочного фрикционного материала (часто на основе кевлара, керамики, углеродного волокна, композитов; запрещено использование асбеста). Жестко прикреплены заклепками или специальным клеем к обеим сторонам основания диска. Именно эти накладки, сжимаемые между маховиком и нажимным диском, создают силу трения, необходимую для передачи момента.
Заклепки: Используются для надежного соединения фрикционных накладок с основанием диска и элементов демпфера между собой. Могут быть также частью конструкции пластин гасителя.

Элемент	Основная Функция
Ступица (со шлицами)	Передача крутящего момента на первичный вал КПП; обеспечение осевого перемещения
Демпфер крутильных колебаний (пружины)	Поглощение вибраций и ударных нагрузок; сглаживание передачи момента
Основание (корзина) диска	Несущая конструкция для крепления всех элементов; обеспечение жесткости
Фрикционные накладки	Создание силы трения для передачи крутящего момента от маховика

Дополнительно, на некоторых дисках (особенно спортивных или для тяжелых условий) могут присутствовать радиальные прорези на поверхности фрикционных накладок или в основании диска. Эти прорези улучшают отвод тепла и газов, образующихся между трущимися поверхностями, а также способствуют самоочищению накладок от продуктов износа.

Функция ведомого диска в передаче крутящего момента

Ведомый диск сцепления выполняет ключевую роль в передаче крутящего момента от двигателя к трансмиссии. Он расположен между маховиком двигателя и нажимным диском, жестко зафиксирован на шлицах первичного вала коробки передач. При включенном сцеплении диск прижимается к маховику силами нажимного диска, образуя фрикционное соединение.

Благодаря фрикционным накладкам, закрепленным с обеих сторон, ведомый диск обеспечивает надежное сцепление поверхностей. При этом демпферные пружины в его ступице гасят крутильные колебания и резкие изменения нагрузки, защищая трансмиссию от ударных воздействий. Эта конструкция позволяет плавно передавать вращение без повреждения шестерен.

Ключевые функции в процессе передачи момента

Основные задачи ведомого диска:

Передача крутящего усилия – синхронизация вращения вала КПП с частотой маховика
Компенсация вибраций – поглощение рывков при изменении нагрузки
Плавное соединение – обеспечение постепенного прилегания поверхностей

Состояние сцепления	Положение диска	Передача момента
Выключено	Отжат от маховика	Прекращена
Включено	Прижат к маховику	Активна

Важно: Износ фрикционных накладок ведомого диска напрямую влияет на эффективность передачи момента – при критическом истончении возникает проскальзывание, ведущее к потере мощности и перегреву узла.

Принцип работы нажимного диска при включении сцепления

При включенном сцеплении (педаль отпущена) нажимной диск (часто называемый "корзиной сцепления") находится под действием диафрагменной пружины. Эта мощная пружина, закрепленная в корпусе нажимного диска, прижимает своим внешним краем нажимную поверхность ("пятку") к фрикционным накладкам ведомого диска.

Ведомый диск, зажатый между нажимной поверхностью корзины и маховиком двигателя, получает крутящий момент от маховика за счет силы трения. Этот момент передается через ступицу ведомого диска на первичный вал коробки передач, приводя автомобиль в движение. Нажимной диск в этом состоянии обеспечивает жесткую механическую связь двигателя и трансмиссии.

Ключевые функции нажимного диска при включенном сцеплении:

Создание усилия прижатия: Диафрагменная пружина генерирует значительное усилие.
Передача крутящего момента: Через прижатый ведомый диск момент передается на коробку передач.
Обеспечение жесткой связи: Двигатель и трансмиссия работают как единое целое.

Сравнение состояний работы нажимного диска:

Состояние	Положение педали сцепления	Действие диафрагменной пружины	Связь двигателя и трансмиссии
Сцепление включено	Отпущена	Прижимает нажимной диск к ведомому	Жесткая (момент передается)
Сцепление выключено	Выжата	Выжимной подшипник отводит внутренний край пружины	Разорвана (момент не передается)

Работа в режиме постоянного прижатия ведомого диска приводит к значительному тепловыделению на поверхностях трения (маховик, нажимной диск, ведомый диск) при передаче крутящего момента, особенно в тяжелых условиях или при пробуксовке.

Типичные признаки износа ведомого диска

Ведомый диск сцепления подвержен механическому износу фрикционных накладок и деформации элементов конструкции в процессе эксплуатации. Несвоевременное обнаружение критического износа приводит к полному разрушению диска, повреждению маховика и корзины сцепления.

Определить необходимость замены ведомого диска можно по характерным симптомам, проявляющимся при работе трансмиссии. Эти признаки сигнализируют о снижении эффективности сцепления и требуют немедленной диагностики.

Характерные симптомы износа

Пробуксовка сцепления - Резкое увеличение оборотов двигателя без пропорционального ускорения автомобиля, особенно заметное при подъёме в гору или движении с нагрузкой
Рывки при старте - Вибрации и толчки в момент начала движения, вызванные неравномерным износом фрикционных поверхностей
Затруднённое переключение передач - Хруст и сопротивление при включении скоростей из-за неполного разъединения двигателя и КПП
Вибрация педали сцепления - Биение, передающееся на педаль при плавном отпускании, свидетельствующее о деформации диска
Посторонние шумы - Скрип или стук при выжиме сцепления, возникающие из-за разрушения демпферных пружин или износа шлицевого соединения
Запах гари - Характерный запах перегретых фрикционных накладок при агрессивном старте или буксовании
Снижение точки схватывания - Педаль сцепления "схватывает" только в верхнем положении, что указывает на критический износ накладок

Признак	Стадия износа
Лёгкая пробуксовка под нагрузкой	Умеренный износ (требует контроля)
Регулярные рывки при старте	Прогрессирующий износ
Постоянный запах гари, вибрации	Критический износ (требует замены)

Проверка состояния нажимного диска: методы диагностики

Проверка нажимного диска сцепления требует комплексного подхода, так как его компоненты работают под значительной нагрузкой. Основные признаки износа включают пробуксовку сцепления, вибрации при включении, посторонние шумы (скрежет, стук) и ухудшение хода педали.

Диагностика начинается с анализа симптомов и истории эксплуатации, после чего применяются специфические методы контроля состояния узла. Точное определение проблемы часто требует снятия коробки передач для визуального осмотра, но предварительную оценку можно провести и без разборки.

Основные методы диагностики

Без снятия коробки передач:

Тест на пробуксовку: Затянуть ручной тормоз, включить 3-4 передачу. Медленно отпуская сцепление, добавить обороты двигателя. Пробуксовка (двигатель работает, а автомобиль не глохнет) указывает на износ фрикционных накладок.
Проверка свободного хода педали: Замер расстояния от пола до педали в момент начала сопротивления. Значительное отклонение от нормы (указанной в ТО) сигнализирует о критическом износе диска или неисправности выжимного подшипника.
Контроль шумов: Выявление скрежета/стука при нажатии на педаль (неисправность выжимного подшипника) или шуршания/визга при включении (деформация диафрагменной пружины).

После снятия коробки передач (визуальный осмотр):

Замер толщины фрикционных накладок ведомого диска щупом или штангенциркулем. Сравнение с минимально допустимым значением.
Проверка целостности лепестков диафрагменной пружины нажимного диска на предмет трещин, сколов или признаков перегрева (синие пятна).
Оценка состояния тангенциальных пластин (пружин) демпфера ведомого диска: отсутствие поломок, трещин, сохранение упругости.
Контроль рабочей поверхности "корзины" (нажимного диска) на отсутствие глубоких рисок, задиров, коробления и равномерности износа.
Проверка люфта ступицы ведомого диска на первичном валу КПП и износа шлицевого соединения.

Проверяемый элемент	Критерий неисправности	Последствия эксплуатации
Фрикционные накладки	Толщина менее min (обычно 1.5-2 мм), масляные пятна, неравномерный износ	Пробуксовка сцепления, потеря мощности
Диафрагменная пружина	Трещины на лепестках, синие пятна (перегрев), снижение упругости	Неполное включение/выключение, вибрации
Рабочая поверхность "корзины"	Глубокие канавки, коробление, выработка под выжимной подшипник	Вибрации, шум, ускоренный износ ведомого диска

Технология замены ведомого диска: основные этапы

Замена ведомого диска сцепления требует демонтажа коробки передач для доступа к узлу сцепления. Предварительно автомобиль фиксируется на подъемнике или эстакаде, отсоединяется аккумулятор и снимаются мешающие компоненты (воздушный фильтр, стартер).

Обязательно проверяется состояние маховика и нажимного диска – при критическом износе или повреждениях требуется замена всего комплекта сцепления. Новый ведомый диск должен соответствовать спецификациям производителя по размерам и характеристикам.

Последовательность операций

Демонтаж коробки передач
- Отсоединить трос/гидропривод сцепления
- Снять рычаг КПП и защитные кожухи
- Открутить опоры КПП и карданный вал
- Отсоединить электроразъемы датчиков
- Зафиксировать двигатель, снять коробку передач
Разборка сцепления
- Нанести метки положения корзины сцепления относительно маховика
- Равномерно отпустить болты крепления корзины (противовесы)
- Снять нажимной диск и извлечь ведомый диск
Установка нового диска
- Очистить поверхности маховика и нажимного диска
- Закрепить ведомый диск на направляющей оправке
- Совместить шлицы диска с первичным валом КПП
- Установить нажимной диск по заводским меткам
- Затянуть болты корзины крестообразно с регламентированным моментом
Сборка и проверка
- Установить коробку передач с совмещением шлицев вала
- Подключить трос/гидравлику сцепления
- Отрегулировать свободный ход педали сцепления
- Провести тест-драйв: проверить включение передач, отсутствие пробуксовки и вибраций

Критический параметр	Контрольная операция
Биение поверхности маховика	Проверка индикатором (допуск до 0.1 мм)
Момент затяжки болтов корзины	Применение динамометрического ключа
Осевой люфт подшипника первичного вала	Визуальный и тактильный контроль

Критерии выбора качественного нажимного диска

При подборе нажимного диска ключевым является соответствие техническим параметрам автомобиля и условиям эксплуатации. Необходимо учитывать мощность двигателя, крутящий момент, тип трансмиссии и стиль вождения.

Низкокачественные компоненты приводят к пробуксовкам, вибрациям и преждевременному износу сцепления. Ошибки выбора проявляются шумом, резким включением передачи или полным отказом узла.

Основные параметры оценки

Материал и конструкция:

Диафрагменная пружина: должна сохранять упругость при нагреве, изготавливаться из термообработанной стали
Лепестки выжима: равномерное распределение усилия, наличие антикоррозийного покрытия
Нажимная поверхность: чугун с шаровидным графитом или спецсплавы с термостойкостью от 400°C

Совместимость и рабочие характеристики:

Точное соответствие посадочным размерам (высота, диаметр, крепежные отверстия)
Номинальное усилие сжатия в диапазоне 600-1200 кгс в зависимости от модели авто
Сбалансированность конструкции (допуск дисбаланса менее 15 г/см)

Критерий	Низкое качество	Высокое качество
Теплоотведение	Минимальные ребра охлаждения	Усиленные вентиляционные каналы
Гарантия	6-12 месяцев	24+ месяца
Технология	Цельная штамповка	Составная конструкция с демпферами

Дополнительные аспекты: Наличие сертификатов ISO/TS 16949, контрольные метки центровки при установке, маркировка производителя на детали. Для спортивных авто предпочтительны диски с кевларовым напылением нажимной площадки.

Эксплуатация сцепления: защита дисков от перегрева

Перегрев ведомого и нажимного дисков сцепления – основная причина их преждевременного износа и выхода из строя. Чрезмерный нагрев возникает при длительном проскальзывании дисков относительно друг друга, приводя к короблению поверхностей, ускоренному износу фрикционных накладок и потере упругости пружин диафрагмы.

Для предотвращения критического нагрева требуется минимизировать время частичного включения сцепления. Полностью выжимайте педаль при переключении передач, избегая удержания в промежуточном положении дольше необходимого. Резкий старт с пробуксовкой, особенно под нагрузкой или на подъеме, создает экстремальные температурные нагрузки.

Ключевые правила эксплуатации

Быстрое переключение передач: Сокращайте время между выжимом педали и включением передачи
Плавный старт без перегазовки: Дозируйте обороты двигателя при трогании
Запрет использования сцепления как тормоза: Не удерживайте автомобиль на склоне за счет пробуксовки дисков
Контроль буксировки грузов: Избегайте длительного движения с частично выжатым сцеплением при буксировке прицепа

Особое внимание уделяйте маневрам в пробках: постоянное "ползучее" движение с минимальной скоростью за счет частичного выжима сцепления вызывает прогрессирующий перегрев. Используйте нейтральную передачу при остановках длительностью более 10-15 секунд.

Ситуация	Рекомендация	Последствия нарушения
Движение в гору	Трогаться с запасом инерции, не допуская пробуксовки	Коробление дисков, подгар накладок
Обкатка нового сцепления	Избегать резких стартов первые 500 км	Неравномерная приработка, снижение ресурса
Буксировка прицепа	Начинать движение на минимальных оборотах	Термическое повреждение пружин

Профилактика преждевременного износа: правила пользования

Правильная эксплуатация сцепления минимизирует трение между ведомым и нажимным дисками, предотвращая перегрев и деформацию поверхностей. Нарушение техники работы приводит к ускоренному истиранию фрикционных накладок, поломке демпферных пружин и короблению металлических элементов.

Соблюдение следующих принципов существенно увеличивает ресурс узла:

Плавное включение/выключение: Резкий бросок педали провоцирует ударные нагрузки на диски и корзину
Полное выжимание при переключении: Перед изменением передачи утапливайте педаль до упора для гарантированного разъединения дисков
Недопущение пробуксовки: Избегайте длительного удержания сцепления в точке схватывания на подъёмах – используйте ручной тормоз
Своевременное переключение: Не допускайте движения на высоких оборотах с частично выжатой педалью
Контроль свободного хода: Регулярно проверяйте зазор педали (10-15 мм) – увеличение приводит к неполному выключению
Исключение "подгазовок": Откажитесь от привычки выжимать сцепление при холостых ревах двигателя
