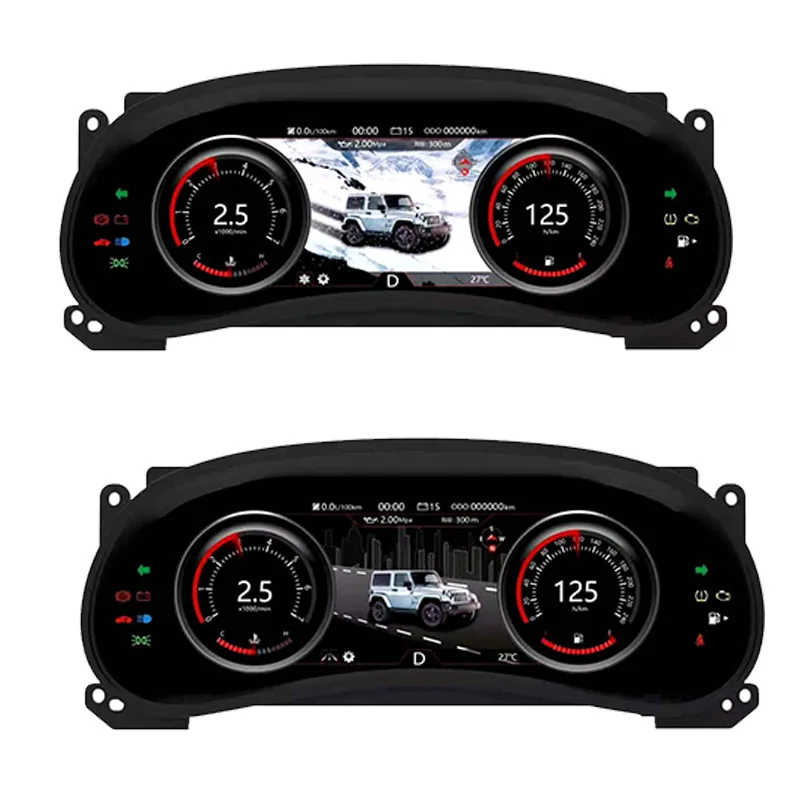

VENATOR - универсальная приборная панель - возможности и функции

Статья обновлена: 18.08.2025

Современные транспортные средства требуют интегрированных решений для контроля систем. Универсальная приборная панель VENATOR задает новый стандарт визуализации данных.

VENATOR объединяет критически важные показатели в едином интерфейсе. Панель обеспечивает мониторинг параметров двигателя, навигационных данных и состояния вспомогательных систем.

Модульная архитектура позволяет адаптировать решение для спецтехники, коммерческого и водного транспорта. Панель поддерживает интеграцию с CAN/LIN-шинами и сторонними датчиками.

Основные функции включают диагностику систем в реальном времени, настраиваемые профили отображения и регистрацию аварийных событий. Расширенные возможности охватывают удаленную аналитику через телематику и резервирование критических индикаторов.

Конструктивные особенности корпуса и материалов

Корпус панели VENATOR изготавливается из анодированного алюминиевого сплава серии 6000, обеспечивающего исключительную прочность при минимальном весе. Матричная структура ребер жесткости внутри корпуса гасит вибрации и предотвращает деформацию под механическими нагрузками до 50G.

Передняя панель выполнена из закаленного минерального стекла толщиной 3.2 мм с нанесением антибликового и олеофобного покрытий. Герметизация корпуса достигается за счет двухконтурного силиконового уплотнения и лазерной сварки швов, обеспечивая степень защиты IP67 при работе в диапазоне температур от -40°C до +85°C.

Ключевые технологические решения

• Модульная архитектура: Задняя крышка с магнитоприжимным механизмом позволяет заменять функциональные блоки без инструментов
• Теплоотвод: Медные термотрубки интегрированы в алюминиевую подложку для пассивного охлаждения мощных компонентов
• Антистатическая защита: Углеродное напыление на внутренних поверхностях экранирует электромагнитные помехи

Параметр	Материал	Технология обработки
Рама креплений	Титановый сплав ВТ6	Лазерное спекание
Разъемы ввода/вывода	Бериллиевая бронза	Электрохимическое полирование

Размеры дисплеев и их разрешение

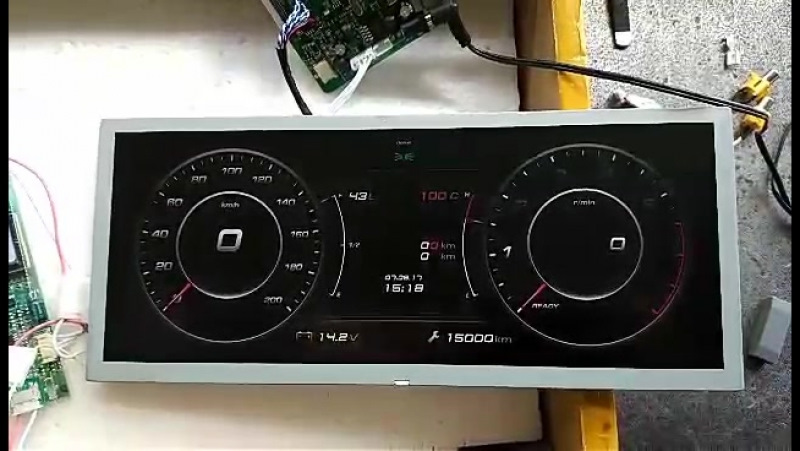

Панель VENATOR оснащается сенсорными дисплеями диагональю от 7 до 15 дюймов, что обеспечивает гибкость интеграции в различные типы транспортных средств. Размер экрана подбирается исходя из требований к визуализации данных и доступного пространства в кабине оператора.

Базовые модели используют разрешение HD (1280×720 пикселей), тогда как топовые комплектации поддерживают Full HD (1920×1080 пикселей) с плотностью пикселей до 160 PPI. Все экраны обеспечивают антибликовое покрытие и адаптивную подсветку для работы при любом освещении.

Ключевые параметры дисплеев

• Диагональ: 7", 10.1", 12.3", 15"
• Разрешение: HD (1280×720), Full HD (1920×1080)
• Технология: IPS-матрицы с углом обзора 178°

Диагональ	Разрешение	Яркость (кд/м²)
7"	1280×720	1000
10.1"	1920×1080	1200
12.3"	1920×1080	1500
15"	1920×1080	1600

Масштабирование интерфейса автоматически адаптирует элементы управления под выбранное разрешение, сохраняя читаемость текста и четкость значков. Поддержка мультитач (до 10 одновременных касаний) обеспечивает интуитивное управление сложными схемами.

Типы отображаемых показаний в реальном времени

Панель VENATOR интегрирует данные от всех систем транспортного средства, обеспечивая оперативный мониторинг ключевых параметров. Отображение происходит с минимальной задержкой, что критично для принятия решений в динамических условиях эксплуатации.

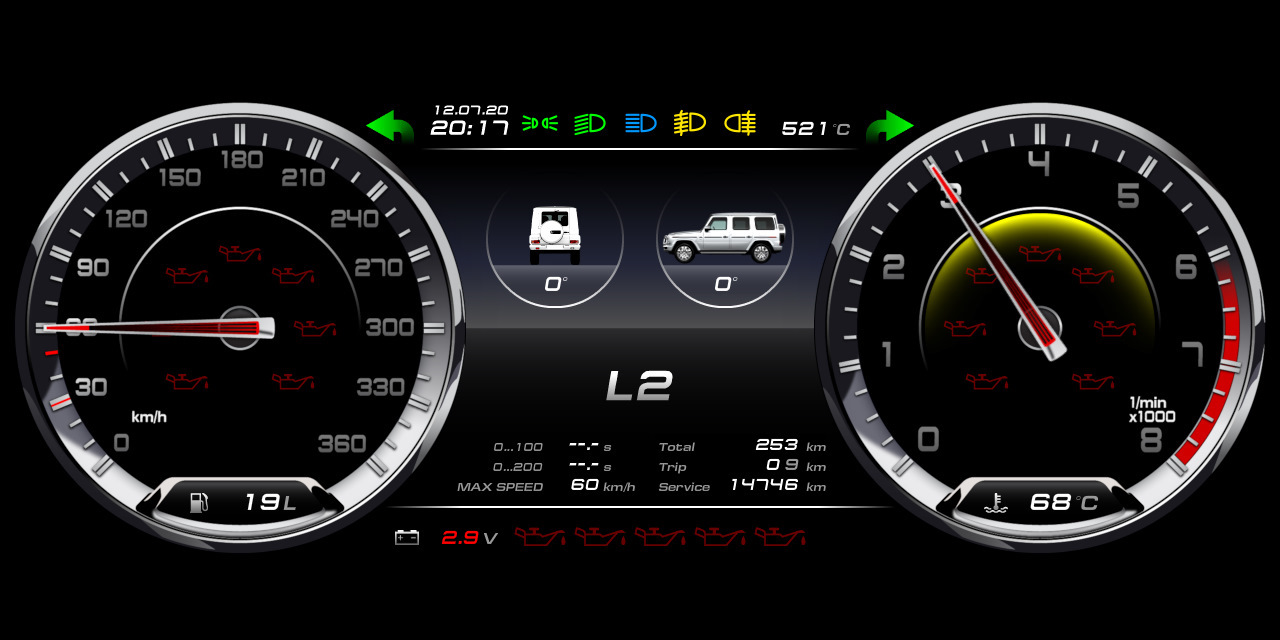

Показания визуализируются через цифровые индикаторы, графические шкалы и цветовую сигнализацию, группируясь по функциональным блокам. Приоритетные данные автоматически выводятся на центральный экран при возникновении нештатных ситуаций.

Категории показаний

Система	Параметры
Двигатель	Обороты (RPM), температура охлаждающей жидкости, давление масла, расход топлива, ошибки ECU
Трансмиссия	Температура масла КПП, режим передачи (D/R/N/P), износ сцепления, крутящий момент
Ходовая часть	Давление в шинах, угол поворота руля, состояние амортизаторов, уровень тормозной жидкости
Электрика	Напряжение АКБ, ток генератора, потребление энергии, состояние предохранителей
Безопасность	Статус подушек безопасности, работа ABS/ESP, показания радаров, состояние ремней

Дополнительные динамические параметры:

• Температура выхлопных газов (EGT)
• Турбонаддув: давление и температура
• Качество топлива (октановое/цетановое число)
• Уровень рабочих жидкостей (омыватель, AdBlue)

Все показания архивируются с привязкой к координатам GPS и времени. Пользователь может настраивать пороги предупреждений для каждого параметра через контекстное меню системы.

Настраиваемые схемы вывода информации

Панель VENATOR позволяет операторам конфигурировать компоновку данных на экране через перетаскивание элементов интерфейса. Пользователи размещают информационные блоки (графики, индикаторы, карты) в заранее заданных зонах дисплея, изменяя их размеры и приоритет отображения в зависимости от решаемых задач.

Система поддерживает создание неограниченного количества профилей отображения для различных сценариев работы: "Штурман", "Техконтроль", "Аварийный режим". Каждому профилю присваиваются триггеры автоматической активации – по временному расписанию, геолокации или внешним событиям.

Ключевые возможности

• Иерархия слоёв: Наложение до 8 информационных пластов с регулируемой прозрачностью
• Контекстная подмена данных: Автоматическая смена виджетов при критических изменениях параметров
• Шаблонизация: Экспорт/импорт схем через XML-файлы с шифрованием

Тип элемента	Варианты настройки
Аналоговые индикаторы	Диапазон шкалы, цветовые зоны, пороги предупреждений
Цифровые панели	Формат данных (HEX, BIN, DEC), частота обновления
Графические области	Масштабирование, привязка к осям, трендовые маркеры

Оператор может дублировать экранные схемы на мобильные устройства через защищённый радиоканал. Система фиксирует историю изменений конфигураций с указанием меток времени и идентификаторов пользователей для аудита.

Интеграция с цифровыми системами управления

Панель VENATOR обеспечивает глубокую интеграцию с существующими и перспективными цифровыми системами управления за счёт поддержки открытых промышленных протоколов и стандартизированных интерфейсов. Это позволяет ей функционировать как централизованный узел сбора, визуализации и обработки данных в сложных технологических цепочках.

Гибкость архитектуры VENATOR обеспечивает адаптацию к различным средам: от локальных SCADA-систем до распределённых IIoT-платформ. Панель выступает единым интерфейсом для оператора, агрегируя информацию с датчиков, контроллеров и внешних сервисов без необходимости переключения между разными инструментами.

Ключевые аспекты интеграции

Поддерживаемые протоколы и интерфейсы:

• Промышленные сети: Modbus TCP/RTU, CANopen, PROFIBUS, EtherNet/IP, MQTT
• Телекоммуникационные интерфейсы: Ethernet 10/100, RS-232/485, USB, Wi-Fi/4G (опционально)
• Облачные платформы: REST API, OPC UA, поддержка протоколов Azure IoT и AWS IoT Core

Функциональные возможности:

1. Двунаправленный обмен данными в реальном времени с PLC, серверами и облачными системами
2. Автоматическое обнаружение и конфигурирование совместимых устройств в сети
3. Централизованное управление аварийными событиями с трансляцией сигналов в ERP/MES-системы

Преимущество	Практический результат
Унификация интерфейсов	Сокращение времени настройки оборудования на 70%
Обработка Big Data	Анализ параметров с >1000 тегов с частотой опроса до 10 мс
Кросс-платформенность	Совместимость с ПО от Siemens, Rockwell, Schneider Electric

Безопасность интеграции обеспечивается встроенными механизмами: TLS-шифрование, аутентификация по сертификатам X.509, разделение прав доступа на уровне данных. Система соответствует требованиям IEC 62443 для кибербезопасности АСУ ТП.

Алгоритмы обработки сигналов с датчиков

Система VENATOR интегрирует специализированные алгоритмы обработки сигналов для преобразования сырых данных с датчиков в точную измерительную информацию. Эти алгоритмы реализуются встроенными микропроцессорами панели в режиме реального времени, обеспечивая минимальную задержку между получением сигнала и выводом результата.

Основу составляют многоступенчатые процедуры фильтрации и математического анализа, адаптированные под физические характеристики каждого типа датчика (температурных, давления, вибрации и др.). Калибровочные коэффициенты, хранящиеся в энергонезависимой памяти, автоматически применяются для компенсации погрешностей и дрейфа характеристик.

Ключевые методы обработки

• Адаптивная цифровая фильтрация: Подавление высокочастотных помех с помощью FIR/IIR-фильтров с автоматической подстройкой параметров
• Коррекция нелинейностей: Применение полиномиальных аппроксимаций и сплайн-интерполяции для линеаризации характеристик датчиков
• Среднеквадратическое преобразование: Расчет действующих значений для переменных сигналов (ток, напряжение)
• Термокомпенсация: Автоматическая коррекция показаний на основе данных о температуре среды

Расширенные возможности

1. Распознавание аномалий через сравнение с эталонными шаблонами сигналов
2. Прогнозирование трендов с использованием скользящего среднего и экспоненциального сглаживания
3. Корреляционный анализ взаимосвязанных параметров (например, давление/обороты)

Тип датчика	Алгоритмы обработки	Выходной параметр
Термопара	Холодного спая компенсация, фильтр Калмана	Температура (°C)
Тензодатчик	Мостовая схема, калибровка нуля	Усилие (кН)
Индуктивный	Демодуляция, частотный анализ	Смещение (мм)

Поддерживаемые типы датчиков давления

Панель приборов VENATOR обеспечивает совместимость с широким спектром датчиков давления, что позволяет интегрировать ее в разнообразные технологические процессы и системы контроля. Это достигается благодаря гибкой архитектуре входных каналов и поддержке различных физических принципов измерения и стандартных выходных сигналов.

Универсальность панели VENATOR в работе с датчиками давления проявляется в возможности конфигурирования каждого канала под конкретный тип датчика, его диапазон измерения и единицы измерения. Система корректно интерпретирует сигналы как аналоговых (ток, напряжение), так и цифровых (HART, RS-485 с Modbus) датчиков.

Основные поддерживаемые типы датчиков

VENATOR эффективно работает со следующими распространенными типами датчиков давления:

• Датчики абсолютного давления (ДАД): Измеряют давление относительно абсолютного вакуума. Критически важны для приложений, где требуется точное определение давления, независимо от атмосферных изменений (например, вакуумные системы, метеорология, высотомеры).
• Датчики избыточного (манометрического) давления (ДИД): Наиболее распространенный тип. Измеряют давление относительно текущего атмосферного давления. Применяются повсеместно: контроль давления в трубопроводах, резервуарах, гидравлических и пневматических системах.
• Датчики дифференциального давления (ДДД): Измеряют разницу давлений между двумя точками. Используются для измерения расхода (с диафрагмами, соплами), уровня жидкости в закрытых сосудах, фильтрации (контроль перепада на фильтрах), в системах вентиляции.
• Датчики гидростатического давления (ДГД): Специализированный подвид для измерения уровня жидкости. Давление столба жидкости преобразуется в сигнал, пропорциональный высоте уровня. Незаменимы в емкостях и открытых резервуарах.
• Реле давления: Дискретные устройства, выдающие сигнал (обычно замыкание/размыкание контакта) при достижении заданного порогового значения давления. Используются для простой сигнализации или запуска/останова оборудования (насосы, компрессоры). VENATOR обрабатывает их дискретные сигналы.

Тип Датчика	Основной Выходной Сигнал	Типовой Диапазон	Ключевые Применения
Абсолютного давления (ДАД)	4-20 мА, 0-10 В, HART, RS-485	0...100 кПа абс. до 0...100 МПа абс.	Вакуумные системы, барометры, высотомеры, процессы, зависящие от абсолютных значений
Избыточного давления (ДИД)	4-20 мА, 0-10 В, HART, RS-485	-0.1...0 МПа до 0...100 МПа изб.	Трубопроводы, резервуары, компрессоры, гидравлика, пневматика
Дифференциального давления (ДДД)	4-20 мА, 0-10 В, HART, RS-485	0...100 Па до 0...40 МПа	Расход (с первичным преобразователем), уровень в закрытых сосудах, перепад на фильтрах, вентиляция
Гидростатического давления (ДГД)	4-20 мА, 0-10 В, HART, RS-485	0...10 кПа до 0...1 МПа (соответствует уровню)	Измерение уровня в открытых и закрытых емкостях
Реле давления	Сухой контакт (реле)	Настраиваемые точки срабатывания	Аварийная сигнализация, защита оборудования, управление насосами/компрессорами

Работа с температурными сенсорами

Панель VENATOR поддерживает интеграцию с широким спектром температурных сенсоров: термопарами типов K, J, T, E, N, R, S, B; термосопротивлениями Pt100, Pt1000, Ni100, Ni1000; а также полупроводниковыми датчиками и датчиками с унифицированными токовыми выходами (4-20 мА, 0-5 В). Автоматическое распознавание типа подключенного датчика происходит при инициализации системы или вручную через конфигурационное меню.

Калибровка сенсоров выполняется непосредственно через интерфейс панели с использованием эталонных источников температуры. Система предоставляет инструменты для поградуировки термопар по стандартным таблицам МЭК, линеаризации характеристик термосопротивлений и корректировки нелинейности полупроводниковых датчиков. Возможна компенсация температуры холодных спаев для термопар.

Функции контроля и обработки данных

• Непрерывный мониторинг до 32 независимых температурных каналов
• Программируемые уставки для сигнализации (минимальные/максимальные значения)
• Фильтрация шумов с адаптивными алгоритмами (скользящее среднее, медианный фильтр)
• Расчёт производных параметров: скорость изменения температуры (°C/мин), температурный градиент

Диапазон измерений	-200°C до +2300°C
Точность	±0.1% от показания ±1°C
Разрешение	0.01°C (для диапазона -100°C...+200°C)
Частота опроса	До 100 Гц на канал

Данные с температурных сенсоров визуализируются на мнемосхемах технологических процессов в виде динамических индикаторов, трендов за выбранный период (от 1 минуты до 30 суток) и гистограмм распределения. Экспорт результатов в форматы CSV, XLSX или напрямую в SCADA-системы через OPC UA.

Режим термопрофилирования позволяет задавать сложные температурные циклы с контролем времени выдержки на каждом этапе. При отклонении параметров от заданной программы автоматически формируется аварийный протокол с метками времени и активируются предупреждающие сигналы.

Мониторинг параметров расхода жидкостей

Панель VENATOR обеспечивает непрерывный контроль расходных характеристик различных жидкостей в реальном времени. Система интегрирует данные с высокоточных датчиков потока, установленных на трубопроводах топливных, гидравлических и охлаждающих систем. Точность измерений достигает ±0,5% от показаний при работе с нефтепродуктами, водой, антифризами и техническими жидкостями в диапазоне вязкости от 0,3 до 300 сСт.

Обработка сигналов осуществляется через встроенные АЦП с частотой дискретизации 1 кГц, что исключает потерю данных при резких изменениях расхода. Алгоритмы автоматически компенсируют температурные колебания и гидроудары, преобразуя сырые показания в стандартизированные единицы измерения (л/мин, м³/ч, гал/ч). Результаты выводятся на дисплей в виде:

Функциональные возможности

• Мгновенное отображение параметров на графических виджетах с настраиваемой шкалой
• Автоматический расчет интегральных показателей: суточный/месячный расход, остаток в емкостях
• Фиксация пиковых значений и средневзвешенных величин за выбранный период

Тип жидкости	Диапазон измерения	Погрешность
Дизельное топливо	0.5-1200 л/мин	±0,7%
Гидравлическое масло	2-800 л/мин	±1,0%
Охлаждающая жидкость	5-1500 л/мин	±0,5%

При критических отклонениях от заданных норм (утечки, превышение пороговых значений) активируется трехуровневая система оповещения: визуальная индикация красным цветом, звуковая сигнализация и передача кодов ошибок в CAN-шину. Журналирование сохраняет 5000 последних событий с метками времени для последующего анализа.

Контроль электрических характеристик

Панель VENATOR осуществляет непрерывный мониторинг ключевых электрических параметров системы в режиме реального времени. Точные измерения обеспечиваются встроенными высокоточными АЦП и специализированными алгоритмами обработки сигналов, что гарантирует достоверность данных при любых условиях эксплуатации.

Система автоматически детектирует отклонения от номинальных значений с мгновенной сигнализацией о критических состояниях. Динамическая калибровка датчиков и температурная компенсация исключают погрешности измерений, поддерживая стабильную работу оборудования в широком диапазоне внешних факторов.

Функциональные возможности

• Многоуровневая защита: Автоматическое отключение нагрузки при превышении пороговых значений тока/напряжения
• Энергоаналитика: Расчёт мощности (активной/реактивной), коэффициента гармоник (THD) и cosφ
• Диагностика сети: Фиксация провалов/перенапряжений с формированием осциллограмм событий
• Регистрация параметров: Архивация показателей с привязкой ко времени в энергонезависимой памяти

Параметр	Диапазон измерений	Точность	Частота дискретизации
Напряжение (AC/DC)	0.1-1000 В	±0.2%	100 кГц
Ток	0.01mA-50A	±0.3%	50 кГц
Частота	16-500 Гц	±0.01 Гц	-
Сопротивление изоляции	1кОм-10ГОм	±3%	-

Дополнительные режимы: Анализ переходных процессов (пусковые токи), построение векторных диаграмм для трёхфазных систем, автоматическое определение схемы подключения (звезда/треугольник). Интеграция с системами управления через протоколы Modbus TCP/CAN для корректировки рабочих режимов оборудования.

Функции визуализации данных в графиках

Панель VENATOR реализует продвинутые инструменты графического представления информации, преобразуя числовые потоки данных в интуитивно понятные визуальные форматы. Система обеспечивает динамическое отображение параметров в реальном времени с минимальной задержкой, что критически важно для оперативного анализа технологических процессов.

Гибкая архитектура визуализации позволяет адаптировать графики под специфические требования пользователя и характер контролируемых величин. Поддерживается синхронизация данных из разнородных источников с возможностью наложения нескольких показателей на единую координатную сетку для сравнительного анализа.

Ключевые возможности

• Мультиформатное отображение: линейные, столбчатые, круговые диаграммы, гистограммы, спектрограммы и каскадные графики
• Интерактивное управление:
  • Масштабирование областей интереса жестами pinch-to-zoom
  • Панорамирование временных шкал с синхронизацией по осям
  • Точечный замер значений курсором с цифровой индикацией
• Автоматизированный анализ трендов:
  • Расчет скользящих средних
  • Прогнозирование экстраполяции
  • Визуализация статистических отклонений

Функция	Технические характеристики	Применение
Многослойные графики	Наложение до 8 независимых шкал	Сопоставление разнородных параметров (температура+давление+вибрация)
Смарт-масштабирование	Автоадаптация диапазонов осей с гистерезисом 5%	Анализ переходных процессов без потери контекста
Экспорт данных	PNG, CSV, XLSX с метатегами ISO 8601	Формирование отчетов и интеграция со SCADA-системами

Для критически важных параметров реализована цветовая сигнализация: автоматическое выделение зон, выходящих за установленные пороговые значения. Приоритетные тренды маркируются анимированными маркерами с поддержкой многоуровневых событийных меток.

1. Конфигурирование шаблонов: сохранение пресетов отображения с привязкой к типам оборудования
2. Режим ретроспективы: параллельный просмотр текущих данных и архивных срезов в synchronized playback
3. Адаптивная визуализация: автоматический выбор типа графика на основе характера данных (цикличные/случайные величины)

Система цветовой индикации аварийных состояний

Система визуализирует статус оборудования через цветовые сигналы, обеспечивая мгновенное распознавание критических ситуаций оператором. Она интегрирована с датчиками и контроллерами, непрерывно анализируя параметры работы всех узлов VENATOR.

Цветовая кодировка соответствует международным стандартам ISO 3864, что гарантирует интуитивную понятность без дополнительного обучения. Приоритетность сигналов определяется автоматически на основе потенциального воздействия на безопасность и функциональность системы.

Классификация состояний

Цвет	Тип состояния	Реакция оператора
Красный	Критическая авария	Немедленное отключение оборудования
Оранжевый	Предупреждение о сбое	Проверка параметров в течение 3 минут
Желтый	Отклонение от нормы	Контроль показателей без остановки работы
Синий	Информационное сообщение	Корректировка настроек по необходимости

Дополнительные функции:

• Мигающий сигнал для эскалации приоритета
• Автоматическая фиксация в журнале событий с точностью до 0.1 сек
• Синхронизация с аудиооповещением при красном/оранжевом статусе

Система поддерживает кастомизацию: пороги срабатывания регулируются для 12 категорий оборудования, а длительность свечения программируется отдельно для дневного/ночного режимов. Встроенный тестовый режим позволяет проверить все светодиоды без активации аварийных протоколов.

Механизмы подачи звуковых сигналов тревоги

Панель VENATOR оснащена многоуровневой системой аудиооповещения, интегрирующей программно-аппаратные компоненты для генерации сигналов. Акустический модуль на базе пьезоэлектрических преобразователей обеспечивает громкость до 95 дБ с вариацией тональности (500-3500 Гц), что позволяет дифференцировать типы событий. Управление осуществляется через микропроцессорный контроллер, обрабатывающий триггеры от датчиков и систем мониторинга в режиме <10 мс.

Алгоритмы приоритезации автоматически подавляют пересекающиеся оповещения, выделяя критические нарушения (пожар, утечка газа) через повторяющиеся импульсные последовательности. Резервный контур с независимым источником питания активируется при отказе основного, гарантируя работоспособность в аварийных условиях. Кастомизация профилей выполняется через веб-интерфейс с возможностью записи пользовательских звуковых шаблонов.

Ключевые функциональные возможности

• Адаптивная громкость: автоматическая коррекция уровня шума в зависимости от фонового звука в помещении
• Трехуровневая классификация тревог:
  1. Информационные (одиночный звуковой импульс)
  2. Предупреждающие (прерывистые сигналы с интервалом 5 сек)
  3. Аварийные (непрерывные сирены с нарастающей частотой)
• Синхронизация с внешними системами: поддержка протоколов Modbus RTU, CAN 2.0 для групповой активации сирен на объекте

Параметр	Характеристика	Диапазон настройки
Длительность цикла	Время непрерывной работы сигнала	5-180 сек
Чувствительность активации	Порог срабатывания по данным датчиков	3 программных уровня
Импеданс излучателя	Электрическое сопротивление динамика	8±2 Ом

Важно: Для исключения ложных срабатываний реализована схема двойной верификации событий – сигнал активируется только при подтверждении триггера двумя независимыми сенсорами в течение 400 мс. Техническое обслуживание включает автоматическую диагностику целостности акустических трактов при каждом запуске системы.

Формирование протоколов событий

Панель VENATOR автоматически регистрирует все критические события и отклонения от нормативных параметров в ходе эксплуатации оборудования. Каждое событие фиксируется с точной временной меткой, идентификатором источника и детализированным описанием состояния системы на момент возникновения.

Система использует интеллектуальную фильтрацию для классификации событий по категориям: аварийные, предупредительные, информационные и операционные изменения. Данные структурируются в единый хронологический журнал с возможностью привязки к конкретным технологическим процессам или оборудованию.

Ключевые аспекты протоколирования

• Многоуровневая детализация: от кратких уведомлений до развернутых дампов системных регистров
• Автоматическая архивация с защитой от несанкционированного изменения данных
• Формирование цифровых подписей для подтверждения целостности записей

Тип данных	Примеры записей	Глубина хранения
Аварийные события	Отказ датчика, КЗ, превышение давления	10 лет
Технологические изменения	Переключение режимов, коррекция уставок	5 лет
Диагностические данные	Самодиагностика модулей, тесты цепей	3 года

Протоколы поддерживают экспорт в форматах PDF, CSV и XML с возможностью выборки по временным диапазонам или типам событий. Интеграция с АСУ ТП позволяет автоматически формировать отчеты для систем диспетчеризации SCADA.

Архивация исторических данных

Панель приборов VENATOR обеспечивает автоматическое сохранение всех критически важных параметров системы в хронологическом порядке с заданной периодичностью. Данные фиксируются с привязкой к точным меткам времени, сохраняя контекст событий и изменений состояния оборудования.

Архивируемая информация включает показания датчиков, уставки режимов работы, статусы аварийных сигнализаций и действия оператора. Система гарантирует целостность данных через механизмы контрольных сумм и избыточного кодирования, предотвращая коррупцию записей при сбоях питания.

Функциональные возможности архивации

Гибкая конфигурация параметров: Возможность выбора конкретных тегов для архивации с настройкой частоты записи (от миллисекунд до часов). Приоритетное сохранение данных при превышении пороговых значений.

Механизмы хранения и доступа:

• Многоуровневое хранение: оперативный кольцевой буфер (RAM) + долгосрочный архив (SSD/HDD)
• Автоматическая ротация логов с настраиваемым периодом (сутки/недели/месяцы)
• Сжатие данных алгоритмами LZ77 для экономии дискового пространства
• Шифрование AES-256 конфиденциальных параметров

Инструменты анализа:

1. Визуализация трендов за произвольный период
2. Экспорт в форматы CSV, XML, OPC UA для внешних систем
3. Поиск аномалий по цифровым отпечаткам сигналов
4. Сравнение архивных срезов разных временных отрезков

Характеристика	Значение
Глубина архива	До 10 лет (зависит от носителя)
Точность временных меток	±1 мс (синхронизация по NTP/PTP)
Макс. тегов для архивации	500 000 точек/сек (суммарно)
Поддерживаемые носители	RAID-массивы, сетевые хранилища, облако

Автоматическое резервное копирование на съемные носители с уведомлением об ошибках записи. Интеграция с системами аудита для соответствия отраслевым стандартам GMP, ГОСТ Р 57580.

Экспорт отчетов во внешние системы

Панель VENATOR поддерживает экспорт сформированных отчетов в различные внешние системы для дальнейшей обработки, интеграции с корпоративными решениями или долгосрочного архивирования. Данная функция обеспечивает гибкость работы с аналитическими выводами без необходимости ручного копирования данных.

Экспорт осуществляется через контекстное меню или панель действий после генерации отчета. Пользователь выбирает целевой формат и систему назначения, после чего VENATOR автоматически преобразует данные согласно заданным параметрам и передает их по указанному каналу.

Поддерживаемые форматы и протоколы

• Форматы данных: XLSX (Excel), CSV, PDF, XML, JSON
• Протоколы передачи: REST API, FTP/SFTP, SMTP (вложенные файлы), WebDAV
• Системы-реципиенты:
  • Корпоративные хранилища: SharePoint, 1С, SAP
  • Облачные сервисы: Google Drive, Microsoft OneDrive
  • BI-платформы: Tableau, Power BI через API

Автоматизация процессов реализуется через:

1. Планировщик регулярной отправки отчетов по расписанию
2. Триггеры на основе событий (например, экспорт при достижении критических показателей)
3. Интеграцию со скриптами через командную строку

Особенность	Описание
Шаблонизация	Предопределение параметров экспорта (пути, форматы, получатели) в профилях
Безопасность	Шифрование файлов, OAuth-аутентификация, контроль прав доступа
Логирование	Фиксация статусов операций с ошибками в системном журнале

Важно: Для работы с защищенными системами требуется предварительная настройка соединений через модуль интеграции VENATOR. Поддерживается пакетная отправка нескольких отчетов одновременно с применением правил трансформации данных.

Управление панелью через тактильные элементы

Тактильные элементы управления VENATOR обеспечивают интуитивное взаимодействие с системой без визуального отвлечения. Сенсорные поверхности с тактильной обратной связью распознают жесты (смахивание, нажатие, удержание) и вибрационно подтверждают ввод, минимизируя ошибки оператора. Резистивные клавиши экстренных функций сохраняют работоспособность при повреждении сенсорного слоя или в перчатках.

Зоны управления разделены по функциональным блокам: левый сектор регулирует навигацию и связь, центральный – мультимедиа и климат, правый – диагностику и безопасность. Сила нажатия адаптирует отклик: легкое касание активирует предпросмотр данных, уверенное – фиксирует команду. Динамическое изменение рельефа поверхности выделяет активные элементы при переключении режимов.

Ключевые особенности тактильного управления

• Адаптивные сенсоры: Автоматическая калибровка под влажность пальцев, температуру и перчатки
• Иерархический доступ: Трехуровневое нажатие для выбора групп функций → подсистем → параметров
• Противоударные мембраны: Защита от ложных срабатываний при вибрациях транспорта

Тип элемента	Примеры функций	Особенность отклика
Сенсорные слайдеры	Регулировка громкости, яркости	Шаговое смещение с "щелчком"
Поворотные кольца	Масштабирование карт, выбор температуры	Имитация механического вращения
Вибрационные кнопки	Экстренный стоп, вызов помощи	Двойная импульсная вибрация

Тактильная панель поддерживает мультитач-комбинации: трехпальцевое сведение включает режим энергосбережения, смахивание ребром ладони – блокировку управления. При отказе основного интерфейса дублирующие элементы в нижней части панели обеспечивают базовый контроль критических систем.

Настройка уровней доступа оператора

Система VENATOR обеспечивает детализированное управление правами пользователей через иерархию ролевых профилей. Администратор назначает операторам предустановленные или кастомные уровни доступа, ограничивая взаимодействие с критическими функциями панели. Каждый профиль определяет разрешения на просмотр, редактирование параметров и выполнение технологических операций.

Настройка осуществляется через раздел "Администрирование > Безопасность" с обязательной двухфакторной аутентификацией. Для изменения профиля требуется подтверждение главного инженера объекта через электронную цифровую подпись. Система ведет журнал изменений с фиксацией времени, данных оператора и модифицируемых параметров.

Ключевые механизмы ограничений

• Дифференциация по секторам: раздельный доступ к двигательным установкам, навигационному комплексу, системам жизнеобеспечения
• Контекстные запреты: блокировка калибровки датчиков при активных критические процессах
• Динамические лимиты: временное ограничение мощности при работе в ручном режиме

Уровень доступа	Разрешенные действия	Ограничения
Техник	Мониторинг показаний, аварийные остановки	Запрет изменения уставок
Инженер	Калибровка датчиков, корректировка параметров	Ограниченный доступ к системам безопасности
Администратор	Полный контроль, настройка профилей	Требуется ЭЦП для критических операций

Эскалация привилегий возможна только после биометрической верификации и подтверждения вышестоящим оператором. Временные права автоматически аннулируются по завершении аварийной ситуации или по истечении заданного интервала.

1. Выбор целевого оператора в реестре пользователей
2. Привязка ролевого профиля из библиотеки шаблонов
3. Задание индивидуальных исключений (при необходимости)
4. Активация протокола подтверждения изменений

Удаленное подключение для диагностики

Панель приборов VENATOR поддерживает дистанционный доступ через защищенные интернет-каналы. Это позволяет инженерам подключаться к оборудованию без физического присутствия на объекте, используя стандартные сетевые протоколы и VPN-соединения.

Для установки сеанса требуется авторизация по двухфакторной аутентификации с временными токенами. Все передаваемые данные шифруются по алгоритмам AES-256, обеспечивая защиту от перехвата и несанкционированного доступа к критической информации.

Ключевые возможности

• Онлайн-мониторинг параметров в реальном времени: давление, температура, вибрация, энергопотребление
• Автоматическое оповещение о критических отклонениях с приоритезацией аварий
• Чтение и расшифровка кодов ошибок из журналов событий
• Калибровка датчиков и обновление прошивок оборудования

Функция	Реализация
Совместная диагностика	Режим разделенного экрана с аннотацией элементов
История сеансов	Архивирование логов подключений с метками времени
Управление доступом	Гибкие ролевые профили (оператор/инженер/администратор)

1. Инициировать запрос доступа через облачный портал VENATOR
2. Подтвердить соединение на локальном интерфейсе панели
3. Провести диагностику с использованием встроенных инструментов
4. Экспортировать отчет в форматах PDF/XLSX

Протоколы связи с оборудованием

Универсальная панель приборов VENATOR поддерживает широкий спектр промышленных протоколов связи, обеспечивая совместимость с разнородными системами управления и технологическим оборудованием. Это позволяет интегрировать панель в существующую инфраструктуру без необходимости замены аппаратной базы или кардинального изменения конфигурации сети.

Гибкая настройка протоколов осуществляется через встроенный конфигуратор, где пользователь может задавать параметры адресации, временные интервалы опроса и приоритеты данных. Поддерживается одновременная работа с несколькими протоколами на разных физических интерфейсах, включая Ethernet, RS-485/232 и CAN, что обеспечивает параллельный сбор информации с устройств различных производителей.

Ключевые поддерживаемые протоколы

Основные коммуникационные стандарты включают:

• Modbus TCP/RTU - базовый протокол для подключения к ПЛК, датчикам и исполнительным механизмам
• PROFINET IO - для интеграции в автоматизированные системы Siemens и совместимого оборудования
• EtherNet/IP - поддержка устройств Rockwell Automation и других производителей
• CANopen/J1939 - специализированные протоколы для мобильной техники и транспортных систем
• OPC UA - безопасный обмен данными с SCADA-системами и облачными платформами

Для критически важных систем реализованы механизмы избыточности соединений и автоматического восстановления связи при обрывах. Функция диагностики в реальном времени отслеживает целостность каналов, фиксируя ошибки CRC, таймауты и нарушения пакетной передачи в журнале событий.

Интерфейс	Протоколы	Скорость обмена
Ethernet (2 порта)	Modbus TCP, PROFINET, EtherNet/IP, OPC UA	до 100 Мбит/с
RS-485	Modbus RTU, CANopen	до 115.2 Кбит/с
CAN 2.0	J1939, CANopen	до 1 Мбит/с

При работе с устаревшим оборудованием применяются аппаратные конвертеры протоколов, встраиваемые в коммуникационную цепочку. Для пользовательских решений предусмотрена разработка драйверов через SDK с использованием открытых библиотек, что позволяет адаптировать панель к уникальным системам связи, включая специализированные двоичные протоколы.

Системы резервирования показаний

Панель VENATOR оснащена трёхуровневой системой резервирования данных, гарантирующей непрерывный доступ к критически важной информации даже при частичных отказах оборудования. Основной канал передачи данных дублируется через независимые физические интерфейсы и протоколы связи, включая резервные шины CAN, Ethernet и аналоговые выходы.

Автоматическое переключение между источниками информации происходит за 5-8 мс без прерывания визуализации параметров. Алгоритмы динамической верификации сравнивают показания с эталонными значениями в реальном времени, исключая отображение некорректных данных при сбоях датчиков или обрывов линий связи.

Ключевые функции резервирования

• Дублирование вычислительных модулей: Горячее резервирование процессоров с синхронизацией данных в режиме реального времени
• Автономные источники питания: Независимые линии питания от основной сети и аккумуляторных батарей
• Кросс-проверка показаний: Сравнение данных от трёх независимых датчиков по каждому параметру

Уровень отказа	Механизм компенсации	Время реакции
Сбой датчика	Подключение резервного сенсора	≤ 10 мс
Обрыв связи	Переключение на альтернативный интерфейс	≤ 8 мс
Отказ процессора	Активация резервного вычислителя	≤ 15 мс

Резервные контуры функционируют в "горячем" режиме постоянной готовности, потребляя менее 3% от общего энергопотребления панели. Приоритетность отображения данных определяется встроенными алгоритмами на основе анализа достоверности источников и истории их работы.

Калибровка измерительных каналов

Калибровка измерительных каналов VENATOR обеспечивает соответствие показаний эталонным значениям в рамках установленных допусков. Процедура выполняется с использованием встроенных алгоритмов и внешних калибраторов через интерфейсный модуль, поддерживающий подключение поверочного оборудования.

Автоматизированные сценарии калибровки охватывают все типы каналов: аналоговые (ток, напряжение), дискретные, частотные и цифровые интерфейсы (RS-485, CAN). Результаты сохраняются в энергонезависимой памяти с привязкой к серийным номерам датчиков и меткам времени.

Функциональные возможности

• Автоматическое определение точек калибровки (0%, 25%, 50%, 75%, 100%) для линейных характеристик
• Ручной ввод поправочных коэффициентов для нелинейных зависимостей
• Коррекция смещения нуля и усиления отдельно для каждого диапазона измерений

Этапы калибровочного цикла:

1. Выбор канала из топологии сети
2. Фиксация эталонного значения от калибратора
3. Автоматический расчёт корректирующих параметров
4. Верификация погрешности после коррекции

Тип канала	Точность калибровки	Метод верификации
Аналоговый (±10В)	±0.05% от шкалы	Метод обратной сверки
Токовый (4-20мА)	±0.1% от диапазона	Поэлементное сравнение
Термопара (Тип K)	±0.5°C	Термостабильный эталон

Калибровочные протоколы формируются в формате XML с электронной подписью оператора, обеспечивая соответствие требованиям ГОСТ Р 8.879-2019. Экспорт данных поддерживает интеграцию с системами метрологического учёта.

Адаптация под специфику технологических процессов

Универсальная панель приборов VENATOR оснащена модульной архитектурой и гибким ПО, позволяющими глубокую интеграцию в уникальные производственные цепочки. Система анализирует ключевые параметры целевого процесса (температурные режимы, давление, скорость реакций, вязкость сред) и автоматически адаптирует интерфейс, алгоритмы контроля и пороги срабатывания предупреждений. Это исключает необходимость ручной перенастройки при смене рецептур или переключении между линиями.

Поддержка отраслевых протоколов (OPC UA, Modbus, Profinet) и открытый API обеспечивают бесшовное взаимодействие с оборудованием любого производителя – от фармацевтических реакторов до нефтеперегонных колонн. Панель интегрирует данные с датчиков, АСУТП и лабораторных систем, формируя единую цифровую модель процесса с возможностью кастомизации визуализации под ролевые требования технологов, операторов и инженеров КИПиА.

Ключевые механизмы адаптации

• Конфигуратор шаблонов: Создание эталонных профилей под каждый процесс с сохранением:
  • Правил валидации сырья
  • Графиков технологических допусков
  • Сценариев аварийного останова
• Динамические рабочие формы: Автоматическое отображение релевантных параметров (например, только параметры кристаллизации в режиме "Сушка")

Возможность	Пример применения
ПОЛУАВТОМАТИЧЕСКИЕ СЦЕНАРИИ	Запуск последовательности промывки реактора по датчику остаточной концентрации
МАСШТАБИРУЕМЫЕ ВИДЖЕТЫ	Вывод диаграммы температура/вязкость в режиме полимеризации

1. Самообучающиеся алгоритмы: Корректировка уставок по результатам статистики OEE (например, оптимизация времени нагрева в печах)
2. Контекстная документация: Автоподгрузка техкарт и схем при выборе кода продукта

Примеры внедрения в промышленных установках

Панель VENATOR активно интегрируется в системы управления технологическими процессами нефтегазового сектора. На компрессорных станциях магистральных газопроводов она обеспечивает непрерывный мониторинг давления, температуры потока и вибрационного состояния агрегатов, заменяя устаревшие показывающие приборы. Централизованный вывод данных на единый дисплей с архивированием показателей существенно упростил анализ эксплуатационных параметров.

В химическом производстве решение внедрено для контроля реакторных блоков непрерывного цикла. Операторы в режиме реального времени отслеживают критические параметры: уровень заполнения ёмкостей, концентрацию реагентов и скорость экзотермических реакций. Система аварийной сигнализации с цветовой индикацией сократила количество ложных срабатываний благодаря точной настройке пороговых значений для каждого технологического передела.

Типовые кейсы применения

• Энергетические котлы ТЭЦ: Визуализация температуры пара (до 600°C), давления в барабане и содержания кислорода в дымовых газах с формированием суточных отчётов для службы главного энергетика
• Литейные автоматы: Контроль температуры расплавов в вагранках с прогнозированием остатка шихты, синхронизация данных с системой водяного охлаждения форм
• Очистные сооружения: Мониторинг pH стоков, уровня ила в отстойниках, производительности насосов с передачей данных в SCADA-систему управления объектом

Объект	Измеряемые параметры	Эффект внедрения
Цех вулканизации шин	Температура пресс-форм, длительность цикла, давление пара	Снижение брака на 18% за счёт автоматизации терморежимов
Установка каталитического крекинга	Перепад давления на фильтрах, расход катализатора, точка росы газов	Сокращение времени на плановые остановки на 25%

На фармацевтических предприятиях панель сертифицирована для контроля параметров чистых помещений: регистрирует перепады давления между зонами, концентрацию частиц в воздухе и температурно-влажностный режим. Интеграция с системой валидации обеспечивает автоматическое документирование условий производства согласно требованиям GMP.

Использование в транспортных системах

Универсальная панель приборов VENATOR интегрируется в различные типы транспортных средств, включая грузовые автомобили, автобусы, спецтехнику и железнодорожный подвижной состав. Она централизует управление ключевыми параметрами движения и системами безопасности через единый интерфейс, заменяя традиционные аналоговые приборы.

Панель поддерживает взаимодействие с CAN/LIN-шинами транспортного средства, обеспечивая совместимость с двигателями, трансмиссией, тормозными комплексами и навигационными модулями. Адаптивная конфигурация дисплея позволяет оперативно переключаться между режимами для конкретных задач: перевозка опасных грузов, пассажирские перевозки или эксплуатация в сложных климатических условиях.

Ключевые функции для транспорта

• Мониторинг в реальном времени: скорость, обороты двигателя, температура охлаждающей жидкости, давление масла, уровень топлива с прогнозом пробега
• Управление вспомогательными системами: климат-контроль, светотехника, пневмоподвеска, гидравлические механизмы
• Диагностика и предупреждения: автоматическое оповещение о неисправностях узлов с рекомендациями по обслуживанию

Возможность	Практическое применение
Голосовое управление	Активация функций без отрыва от управления ТС
Картография и телематика	Оптимизация маршрутов, контроль расхода топлива, геозоны
Мультиформатный вывод данных	Гибкая настройка интерфейса под тип транспорта (графики/цифры/пиктограммы)

Для коммерческого транспорта критически важна интеграция с системами тахографии и ЭРА-ГЛОНАСС, что обеспечивает автоматическую регистрацию данных рейса и экстренное оповещение при авариях. Поддержка протоколов FMS Standard и J1939 гарантирует совместимость с бортовым оборудованием ведущих производителей.

В условиях эксплуатации с повышенными вибрационными нагрузками (строительная техника, горные рейсы) применяется усиленная антиударная конструкция дисплея с защитой от влаги по стандарту IP67. Это позволяет сохранять работоспособность при температуре от -40°C до +85°C и устойчивость к электромагнитным помехам.

Применение в энергетических комплексах

Универсальная панель приборов VENATOR интегрируется в системы управления электростанций, подстанций и распределительных сетей, обеспечивая централизованный контроль ключевых параметров. Она агрегирует данные с трансформаторов, генераторов, линий электропередач и систем защиты в едином интерфейсе, заменяя разрозненные приборы учета.

Решение поддерживает работу в экстремальных условиях: при перепадах температур, высоком уровне электромагнитных помех и длительных нагрузках. Встроенные алгоритмы прогнозирования предотвращают аварии за счет анализа трендов потребления и обнаружения аномалий в режиме реального времени.

Ключевые возможности для энергетики

• Мониторинг качества энергии: отображение коэффициентов мощности (cos φ), гармонических искажений (THDi/THDu), провалов/перенапряжений
• Управление нагрузками: автоматическое отключение неответственных потребителей при достижении пороговых значений
• Балансировка сетей: визуализация перетоков мощности между объектами с цветовой индикацией перегрузок

Функция	Практическое применение
Топологическая карта сети	Отслеживание состояния распределительных ячеек с точкой отказа
Журнал событий с привязкой ко времени	Анализ срабатываний защит и КЗ за любой период
Расчет технических потерь	Выявление неэффективных участков сети по фазам и фидерам

1. Интеграция с АСКУЭ: автоматическая передача данных коммерческого учета в биллинговые системы
2. Дистанционное управление: регулировка параметров через OPC-сервер или протоколы IEC 60870-5-104/IEC 61850
3. Резервирование питания: автономная работа до 72 часов при авариях основного источника

Развертывание в исследовательских стендах

Процесс интеграции панели VENATOR в исследовательские стенды начинается с детального анализа архитектуры конкретной тестовой платформы. Специалисты выполняют физический монтаж модулей панели с учетом требований к виброустойчивости и электромагнитной совместимости, подключая интерфейсы CAN, Ethernet или специализированные промышленные шины через предварительно настроенные шлюзы связи.

Калибровка измерительных каналов осуществляется с помощью эталонных генераторов сигналов и прецизионных нагрузочных стендов, что гарантирует точность съема данных в диапазоне от микровольт до киловольт. Параллельно развертывается серверное ПО для агрегации данных, где настраиваются триггеры событий, пороги аварийных состояний и политики резервного копирования сырых телеметрических потоков.

Ключевые аспекты конфигурации

• Адаптация протоколов: Преобразование сигналов датчиков стенда в унифицированный телеметрический формат IEC 61850 через программные конвертеры
• Синхронизация времени: Привязка всех измерительных каналов к PTPv2 (Precision Time Protocol) с погрешностью ≤ 100 нс
• Гибкая визуализация: Создание мнемосхем стенда с перетаскиваемыми виджетами параметров в веб-интерфейсе

Режим диагностики	Функционал	Частота обновления
Краш-тест	Запись пиковых нагрузок с 16 акселерометров	20 кГц/канал
Термовакуумные испытания	Мониторинг 256 термопар с компенсацией ЭДС	1 Гц с фильтром Калмана

Для сложных сценариев используется режим многоуровневой декомпозиции, позволяющий одновременно анализировать низкочастотные параметры (давление, расход) и ВЧ-вибрации на одном временном маркере. При этом обеспечивается изоляция помех от силовых инверторов стенда через гальваническую развязку цепей.

Варианты физического монтажа панели

Универсальная панель VENATOR поддерживает несколько методов установки для интеграции в различные рабочие среды. Конфигурация монтажа выбирается исходя из специфики объекта, эргономических требований и доступного пространства.

Все варианты предусматривают использование штатных креплений из комплекта поставки. Для каждого способа необходимо обеспечить соблюдение зазоров для вентиляции и доступ к коммуникационным портам.

Основные способы установки

• Настенное крепление - Монтаж на вертикальные поверхности с помощью кронштейнов. Регулируемый угол наклона (15°-45°) обеспечивает оптимальный обзор.
• Рэковый монтаж - Установка в 19-дюймовые телекоммуникационные стойки глубиной от 300 мм. Совместима со стандартными направляющими IEC 60297.
• Настольная конфигурация - Фиксация на горизонтальных поверхностях с применением антискользящих опор. Включает регулируемые подставки для изменения высоты.
• Встраиваемый монтаж - Интеграция в приборные панели или мебель с подготовкой ниши 482×362×85 мм. Требует точного соответствия габаритов проёма.

Рекомендации по подключению питания

Правильное подключение питания – критически важный этап установки универсальной панели приборов VENATOR. Нарушение требований может привести к выходу оборудования из строя или некорректной работе систем мониторинга. Строго соблюдайте параметры, указанные в технической документации к конкретной модели.

Используйте только сертифицированные кабели сечением не менее 1,5 мм² для силовых линий. Предварительно убедитесь в отсутствии повреждений изоляции и коррозии на клеммах. Обязательно устанавливайте отдельный предохранитель номиналом, соответствующем потребляемой мощности устройства (обычно 5-10А), в разрыв положительного провода рядом с источником питания.

Ключевые требования

Источник питания: Стабильное напряжение 12В (±10%) или 24В (±5%) в зависимости от модификации. Запрещено подключение к генератору или стартерной батарее без защитного реле.

Защита цепи:

• Обязательная установка предохранителя типа AGU или ANL
• Использование диодной развязки при питании от аккумуляторных батарей
• Подключение через отдельный автоматический выключатель для моделей с нагрузкой >8А

Параметр	Значение	Примечание
Полярность	+12V / GND	Обратная полярность вызовет срабатывание защиты
Пиковый ток	До 15А	Для версий с подогревом стекла
Допустимые пульсации	< 100мВ	Требуется LC-фильтр при работе от ИБП

Последовательность подключения:

1. Отключите "-" клемму аккумулятора
2. Закрепите клемму заземления (GND) на кузове в точке с минимальным сопротивлением
3. Проложите силовой кабель в гофротрубке, избегая соседства с высоковольтными проводами
4. Подсоедините "+" провод через предохранитель к источнику
5. Проверьте падение напряжения (макс. 0,3В при нагрузке)

После подачи питания выполните тестовый запуск системы. Контрольная индикация на дисплее должна соответствовать режиму ожидания, указанному в руководстве. При обнаружении перегрева кабелей или срабатывании защиты немедленно прекратите эксплуатацию и проведите диагностику цепи.

Электрическая защита входов/выходов

Электрическая защита входных и выходных цепей VENATOR реализована для предотвращения повреждения электронных компонентов при аномальных воздействиях: импульсных помехах, статическом электричестве, перегрузках по току/напряжению и ошибочном подключении. Интегрированные схемы гарантируют устойчивость к промышленным помехам и скачкам в сетях питания до 2.5 кВ.

Многоуровневая система включает подавление переходных процессов, ограничение сверхтоков и гальваническую развязку критических узлов. Защита активируется автоматически при превышении пороговых значений, обеспечивая самовосстановление цепей после устранения аварии без вмешательства оператора.

Функциональные возможности защиты

• От перенапряжения: Варисторы и TVS-диоды шунтируют скачки до 30 В на аналоговых входах и 60 В на цифровых линиях.
• От переполюсовки: Диодные барьеры на силовых выходах исключают повреждение при обратном подключении питания.
• От КЗ и перегрузки: PTC-самовосстанавливающиеся предохранители на дискретных выходах (до 5 А) с автоматическим сбросом.
• Фильтрация помех: LC-фильтры на аналоговых входах подавляют ВЧ-наводки с эффективностью до 40 дБ.

Контроль состояния: Встроенные АЦП непрерывно мониторят напряжение/ток защищаемых линий. Данные выводятся в системные регистры для диагностики и формирования предупреждений через интерфейс HMI.

Тип защиты	Порог срабатывания	Время реакции	Восстановление
Перенапряжение (аналог)	±15 В	<1 мкс	Мгновенное
Токовая перегрузка	120% от номинала	10 мс	Автоматическое
Электростатический разряд (ESD)	8 кВ	Наносекунды	Мгновенное

Гальваническая развязка оптореле и трансформаторных барьеров обеспечивает до 2500 В RMS между измерительными цепями и логикой управления, исключая контурные токи и потенциалозависимые помехи.

Интерфейсы для внешних устройств

Панель VENATOR оснащена комплексом интерфейсов для интеграции с периферийным оборудованием и внешними системами управления. Это обеспечивает двусторонний обмен данными в реальном времени и централизованный контроль технологических процессов.

Поддерживаются как промышленные протоколы связи, так и стандартные порты для подключения датчиков, исполнительных механизмов и диагностических инструментов. Гальваническая развязка критичных интерфейсов гарантирует защиту от помех и перегрузок.

Типы и характеристики интерфейсов

Тип интерфейса	Назначение	Технические параметры
Ethernet (RJ45)	Подключение к LAN/WAN, интеграция с АСУ ТП	2 порта, 10/100/1000 Мбит/с, поддержка Modbus TCP, OPC UA
RS-485/RS-232	Связь с ПЛК, датчиками, ЧМИ	Изолированные порты, скорость до 115.2 кбит/с, Modbus RTU
USB 3.0	Загрузка данных, обновление ПО, подключение периферии	2 типа А, питание 5V/1A
Цифровые I/O	Дискретные сигналы от кнопок, концевиков, реле	8 входов (24В), 8 выходов (0.5А), гальваноразвязка
Аналоговые входы	Подключение датчиков давления, температуры	4 канала, 0-10В/4-20мА, 16-бит АЦП
CAN 2.0	Интеграция с транспортными системами	Скорость до 1 Мбит/с, ISO 11898

Ключевые возможности:

• Горячее подключение устройств без перезагрузки системы
• Автоматическое распознавание протоколов связи
• Программируемые порты ввода/вывода через конфигуратор Venator Studio
• Логирование событий обмена данными с метками времени

Обслуживание программного обеспечения

Обслуживание ПО универсальной панели VENATOR включает регулярные процедуры обновления, диагностики и оптимизации системы. Это обеспечивает стабильную работу оборудования, совместимость с периферийными устройствами и защиту от уязвимостей. Все операции выполняются через интегрированный центр управления с минимальным временем простоя.

Автоматизированные инструменты мониторинга отслеживают целостность системных файлов, нагрузку на процессор и использование памяти. При критических сбоях активируется режим самовосстановления с откатом до последней стабильной конфигурации. Резервные копии создаются по расписанию или перед установкой обновлений.

Ключевые аспекты обслуживания

1. Управление обновлениями
   • Централизованное получение патчей безопасности и функциональных апдейтов
   • Верификация цифровых подписей поставщика
   • Отложенная установка во время техобслуживания
2. Диагностические процедуры
   • Ежедневная проверка журналов событий на ошибки
   • Тестирование интерфейсов CAN/Ethernet
   • Анализ производительности в реальном времени
3. Резервирование данных
   • Автоматическое сохранение конфигураций
   • Шифрование резервных копий на съёмных носителях
   • Восстановление загрузочного сектора при повреждениях

Процедура	Инструменты	Периодичность
Антивирусное сканирование	Встроенный защитный модуль	При подключении внешних носителей
Оптимизация памяти	Системный дефрагментатор	Еженедельно
Калибровка датчиков	Мастер аппаратной диагностики	После замены компонентов

Важно: Для критических систем рекомендуется использовать изолированную тестовую среду перед развёртыванием обновлений в промышленную эксплуатацию. Доступ к настройкам обслуживания защищён двухуровневой аутентификацией.

Процедуры обновления прошивки

Обновление прошивки VENATOR выполняется через порт USB-C с использованием фирменного ПО VenatorFlasher. Убедитесь в наличии стабильного подключения к электросети 12–24 В и отсутствии прерываний питания во время процесса. Загрузите актуальную версию прошивки с официального портала поддержки, предварительно проверив совместимость с вашей моделью панели.

Перед началом отключите все внешние нагрузки от панели и завершите активные диагностические сессии. Скопируйте файл прошивки (.vfw) на USB-накопитель в корневой каталог. Носитель должен быть отформатирован в FAT32 и содержать не менее 500 МБ свободного места.

Последовательность установки

1. Вставьте USB-накопитель в порт панели
2. Перейдите в меню: Настройки → Обслуживание → Обновление ПО
3. Подтвердите запуск процедуры в диалоговом окне
4. Дождитесь автоматической перезагрузки системы (3–7 минут)
5. Убедитесь в успешной инсталляции через журнал версий

Этап	Контрольные точки
Подготовка	Соответствие файла прошивки, заряд АКБ ≥60%
Загрузка	Прогресс-бар 0–100%, отсутствие ошибок CRC
Верификация	Совпадение версий в разделе О системе

При сбое автоматического обновления используйте аварийный режим: удерживайте кнопки SET + MODE при включении питания для принудительной загрузки Recovery Bootloader. Все пользовательские настройки сохраняются, кроме калибровочных данных датчиков давления.

Диагностика неисправностей модулей

Универсальная панель приборов VENATOR обеспечивает комплексный мониторинг состояния подключенных модулей в реальном времени. Система непрерывно анализирует параметры работы оборудования, фиксируя отклонения от нормы с помощью встроенных датчиков и алгоритмов самодиагностики. Это позволяет мгновенно идентифицировать сбои на уровне отдельных компонентов или коммуникационных шин.

При обнаружении аномалий VENATOR автоматически классифицирует неисправность по критичности (предупреждение/авария) и локализует проблемный модуль. Панель сохраняет детализированный журнал ошибок с указанием кода неисправности, временной метки и текущих рабочих параметров. Для сложных случаев предусмотрен режим углубленной диагностики с построением графиков динамики параметров.

Функциональные возможности диагностики

• Автономный тест модулей – принудительная проверка целостности цепей и корректности отклика
• Расшифровка кодов ошибок с рекомендациями по устранению (встроенная база данных неисправностей)
• Визуализация сигналов через осциллографический режим для анализа аналоговых/цифровых параметров
• Сравнение эталонных характеристик с текущими показателями модуля

Ключевые диагностические параметры:

Параметр	Диагностируемые отклонения
Напряжение питания	Скачки, просадки, отсутствие фазы
Температура	Перегрев, критические перепады
Целостность связи	Обрыв CAN/LIN-шины, CRC-ошибки
Механический износ	Вибрация, снижение КПД, заклинивание

Диагностические отчеты формируются в форматах PDF/CSV для детального анализа. Система поддерживает удаленную передачу данных через Ethernet или GSM-каналы, что позволяет проводить экспертный разбор неисправностей без физического доступа к оборудованию. При критических отказах активируется аварийный протокол с автоматической остановкой связанных модулей.

Технические условия эксплуатации

Панель VENATOR предназначена для работы в закрытых помещениях или защищённых от прямого воздействия осадков местах. Эксплуатация разрешена при температуре окружающей среды от -20°C до +55°C и относительной влажности воздуха не более 85% (без конденсации). Требуется защита от прямых солнечных лучей, вибрационных нагрузок свыше 5g и агрессивных химических сред.

Электропитание осуществляется от сети переменного тока 220В ±10% частотой 50Гц через штатный блок питания. Допустимое отклонение постоянного напряжения для периферийных датчиков – не более ±5% от номинальных значений, указанных в спецификации. Запрещено подключение к незаземлённым источникам питания или сетям с импульсными помехами свыше 1.5кВ.

Требования к установке и обслуживанию

Монтаж: Крепление исключительно на вертикальные несущие поверхности с применением штатного кронштейна. Минимальные зазоры:

• 30 см сверху для вентиляции
• 10 см по бокам от теплорассеивающих элементов
• 50 см спереди для обслуживания

Техническое обслуживание:

1. Еженедельно: очистка вентиляционных решёток сжатым воздухом (давление не выше 0.3 МПа)
2. Ежеквартально: проверка соединений клеммной колодки
3. Раз в 2 года: замена интерфейсных батарей CR2032

Параметр	Допустимый диапазон
Рабочая высота над уровнем моря	до 3000 м
Сопротивление изоляции	не менее 10 МОм (при 500В)
Класс защиты корпуса	IP54 (передняя панель)

Требования безопасности при работе

Эксплуатация универсальной панели приборов VENATOR требует строгого соблюдения нормативов электробезопасности и защиты от механических повреждений. Персонал обязан использовать только сертифицированное оборудование, соответствующее характеристикам панели, указанным в технической документации.

Запрещается выполнение любых операций при обнаружении дефектов корпуса, нарушения изоляции кабелей или некорректной индикации системных ошибок. Рабочее место должно быть организовано в соответствии с требованиями к электроустановкам, включая наличие заземления и защитных барьеров.

Обязательные меры предосторожности

• Электропитание: Отключение от сети перед подключением периферийных устройств или обслуживанием
• Температурный режим: Эксплуатация только в диапазоне -10°C до +50°C без прямого воздействия солнечных лучей
• Защита от влаги: Недопустимость попадания жидкостей на интерфейсные разъемы и вентиляционные отверстия

Процедуры при аварийных ситуациях

1. Немедленно обесточить панель при появлении запаха гари или дыма
2. Изолировать неисправный модуль при срабатывании системных предупреждений
3. Сообщить ответственному инженеру о любых сбоях в работе системы безопасности

Риск	Меры предотвращения
Электростатический разряд	Использование антистатических браслетов при работе с внутренними компонентами
Перегрев процессора	Контроль воздушных зазоров ≥ 10 см по периметру корпуса
Повреждение данных	Резервное копирование конфигурации перед обновлением ПО

Важно: Все регламентные работы должны выполняться персоналом, прошедшим специализированное обучение и имеющим допуск к работе с высоковольтным оборудованием. Техническое обслуживание под напряжением категорически запрещено.

Сравнение с конкурентными решениями

VENATOR выделяется модульной архитектурой, позволяющей гибко адаптировать комплектацию под задачи конкретного предприятия – от базовых функций контроля до интеграции с ERP-системами и IoT-платформами. В отличие от большинства монолитных решений конкурентов, это обеспечивает поэтапное внедрение без переплаты за неиспользуемый функционал.

Ключевое отличие – поддержка кросс-платформенной аналитики в реальном времени: панель агрегирует данные из разнородных источников (SCADA, MES, ручной ввод) с автоматической нормализацией значений. Конкуренты обычно ограничены предопределенными типами подключений или требуют сложной кастомизации для работы с устаревшими системами.

Технологические преимущества

• Адаптивные алгоритмы прогнозирования – в отличие от статических шаблонов аналогов, VENATOR динамически корректирует модели на основе поступающих данных (машинное обучение), снижая погрешность на 15–40%.
• Единая среда визуализации – создание дашбордов без программирования, тогда как конкуренты (Siemens WinCC, Ignition) требуют знания скриптовых языков для сложных сценариев.

Критерий	VENATOR	Типовые конкуренты
Интеграция с legacy-оборудованием	Встроенные драйверы для 50+ протоколов	Требует OPC-шлюзов или кастомной разработки
Обновление ПО	"Горячая" замена модулей без остановки системы	Плановые остановки производства для апдейта
Кастомизация отчетности	Drag-and-drop конструктор с экспортом в PDF/Excel	Предустановленные шаблоны без гибкой настройки

1. Экономия на масштабировании – лицензирование только активных модулей против обязательной оплаты всего пакета у конкурентов;
2. Снижение порога входа – бесплатный базовый модуль для малых предприятий против фиксированной стоимости коробочных решений.

Комплексная экономическая эффективность

Внедрение универсальной панели приборов VENATOR обеспечивает прямой экономический эффект за счет консолидации функций множества разрозненных устройств в едином аппаратно-программном комплексе. Это устраняет дублирование оборудования, сокращает затраты на закупку, установку и обслуживание отдельных систем, а также минимизирует занимаемое пространство в рабочих зонах операторов.

Снижение эксплуатационных расходов достигается благодаря централизованному управлению, автоматизированной диагностике и прогнозированию отказов, что предотвращает простои критически важного оборудования. Адаптивная архитектура VENATOR позволяет оперативно масштабировать функционал без замены базовой платформы, защищая долгосрочные инвестиции.

Ключевые факторы экономии

• Оптимизация закупок: Замена специализированных приборов универсальным решением сокращает номенклатуру закупаемого оборудования на 40-60%
• Снижение затрат на монтаж: Упрощение кабельных трасс и систем крепления уменьшает стоимость инсталляции до 30%
• Экономия на обслуживании: Централизованные обновления ПО и удаленная диагностика снижают эксплуатационные расходы на 25-35% ежегодно

Параметр	Традиционные системы	VENATOR
Срок интеграции новых функций	3-6 месяцев (аппаратная модернизация)	До 72 часов (программное обновление)
Годовые затраты на обслуживание	15-20% от стоимости системы	5-8% от стоимости системы
Средний срок модернизации платформы	3-5 лет	7-10 лет

Дополнительный экономический эффект формируется за счет повышения точности контроля технологических параметров, что снижает перерасход ресурсов и уменьшает производственный брак. Интеллектуальная аналитика энергопотребления в реальном времени позволяет оптимизировать нагрузку на оборудование, сокращая энергозатраты на 12-18%.

Гарантийные обязательства производителя

Производитель VENATOR предоставляет официальную гарантию на универсальную панель приборов сроком 24 месяца с момента покупки при условии соблюдения правил эксплуатации. Гарантия распространяется на все производственные дефекты и неисправности компонентов, возникшие не по вине пользователя.

Для активации гарантийных обязательств покупатель обязан предоставить заполненный гарантийный талон с печатью авторизованного дилера и сохранить оригинал чека. Гарантийное обслуживание осуществляется исключительно через сертифицированные сервисные центры, указанные на официальном сайте производителя.

Условия гарантийного обслуживания

• Бесплатный ремонт или замена компонентов при выявлении заводского брака
• Калибровка сенсорных модулей в течение первого года эксплуатации
• Обновление программного обеспечения в официальных сервисных точках

Гарантия не распространяется на следующие случаи:

1. Механические повреждения корпуса или дисплея
2. Воздействие жидкостей, экстремальных температур или агрессивных сред
3. Самостоятельная разборка устройства или установка несертифицированных компонентов
4. Использование с оборудованием, не соответствующим техническим требованиям панели

Компонент	Гарантийный срок
Основной процессорный модуль	24 месяца
Сенсорный экран	18 месяцев
Датчики давления/температуры	12 месяцев
Аккумулятор резервного питания	6 месяцев

Для получения гарантийного обслуживания требуется предварительная диагностика неисправности в сервисном центре. Производитель оставляет за собой право отказать в гарантии при обнаружении несанкционированного вмешательства или нарушения пломбировочных меток.

Список источников

Статья об универсальной панели приборов VENATOR подготовлена на основе анализа следующих материалов:

Источники включают официальную документацию, технические спецификации и экспертные публикации.

• Официальная техническая документация производителя VENATOR
• Руководство по эксплуатации и обслуживанию панели приборов VENATOR
• Каталоги компонентов и спецификации интерфейсов системы
• Отраслевые обзоры автомобильных приборных панелей последнего поколения
• Материалы технических презентаций разработчиков VENATOR
• Сравнительные анализы HMI-систем в специализированных журналах
• Отчеты о полевых испытаниях в различных климатических условиях
• Интервью с инженерами-разработчиками системы

Видео: Панель приборов Venator. Тест №2


• Норма холостых оборотов двигателя и их настройка

• Автомобильный усилитель - ремонт своими руками в сложных ситуациях

• Как подобрать идеальный электромобиль для ребенка
