Вездеход своими руками - сборка на шинах низкого давления

Статья обновлена: 18.08.2025

Покорение бездорожья требует особых технических решений.

Шины низкого давления обеспечивают уникальную проходимость по грязи, болотам и снегу за счёт увеличенной площади контакта с поверхностью.

Создание самодельного вездехода – комплексная задача, объединяющая инженерный расчёт и практические навыки.

Рассмотрим ключевые этапы проектирования и сборки вседорожного транспортного средства своими руками.

Расчет оптимальной грузоподъемности для самодельной конструкции

Определение грузоподъемности начинается с анализа целевого назначения вездехода: транспортировка пассажиров, перевозка стройматериалов, буксировка прицепа или эксплуатация с лебедкой. Каждый сценарий формирует уникальные требования к силовому каркасу и ходовой части.

Ключевой параметр – распределение массы: суммарный вес рамы, двигателя, обшивки, топлива и пассажиров не должен превышать 70% от расчетной грузоподъемности. Оставшиеся 30% резервируются для динамических нагрузок (удары, вибрация) и эксплуатационного запаса.

Факторы влияния и формула расчета

Базовый расчет выполняется по формуле: G_max = (N × S_ш × P_д) × K_п, где:

• G_max – предельная нагрузка (кг)
• N – количество колес
• S_ш – площадь контакта одной шины с грунтом (м²)
• P_д – рабочее давление в камерах (кПа)
• K_п – поправочный коэффициент проходимости (0.6-0.8)

Корректирующие параметры:

1. Тип грунта: болото требует увеличения S_ш на 40% против укатанного снега
2. Конструкция рамы: сварные фермы из трубы 60×40 мм выдерживают +25% нагрузки против уголка
3. Температурный режим: при -30°C давление в камерах падает на 15-20%

Основание рамы	Макс. нагрузка на ось (кг)	Рекомендуемый запас прочности
Профиль 40×20 мм	250	2.8x
Труба 50×50×2 мм	480	2.2x
Труба 80×40×3 мм	950	1.8x

Проверочный тест: при полной загрузке клиренс не должен уменьшаться более чем на 20%, а деформация каркаса – превышать 3 мм на метр длины. Обязательно учитывается крутящий момент двигателя – для преодоления подъёма 30° требуется запас мощности 15% от номинала.

Подбор осей с понижающим редуктором для бездорожья

Главная задача оси с понижающим редуктором – трансформировать крутящий момент двигателя в максимальное тяговое усилие на колёсах при минимальной скорости. Это критично для преодоления грязи, болот, крутых подъёмов и рыхлого снега, когда обычных передач КПП недостаточно. Редуктор увеличивает вращающий момент за счёт снижения оборотов выходного вала, обеспечивая плавное движение без пробуксовки даже под экстремальной нагрузкой.

Конструктивно такие оси делятся на портальные и не портальные. Портальные имеют встроенный редуктор у каждого колеса, что поднимает клиренс на 10–20 см, но увеличивает массу и стоимость. Не портальные оснащены центральным редуктором в картере моста, они проще и дешевле, но не дают прироста дорожного просвета. Ключевые параметры выбора: передаточное число (от 4:1 до 8:1), грузоподъёмность (минимум 800 кг на ось), тип крепления (фланцевый или под рессоры) и защита от грязи/воды.

Критерии выбора и адаптации

При подборе учитывайте:

• Совместимость с трансмиссией: редуктор должен компенсировать недостаточное понижение штатной КПП и раздатки. Оптимально дублировать его на обе оси для полного привода.
• Прочность компонентов: шестерни из легированной стали (например, 40Х), усиленные подшипники, чугунный или стальной картер. Для шин диаметром свыше 1.5 метра обязательна блокировка дифференциала.
• Защита: герметичный кожух редуктора с сапунами и обязательное использование трансмиссионного масла класса GL-5.

Тип оси	Преимущества	Недостатки	Применение
Портальная	+ Клиренс +40% + Лучшая геометрия	- Высокая цена - Сложный ремонт	Болота, глубокие колеи
Не портальная	+ Доступность + Ремонтопригодность	- Клиренс без изменений - Риск зацепа картером	Редколесье, снежная целина

Важно: Для самоделок часто используют доработанные мосты от УАЗа, ГАЗ-66 или агрегаты от снегоходов/тракторов. Требуется точный расчёт нагрузки – избыточное понижение перегружает КПП и полуоси. Рекомендуется установка разгруженной ходовой (например, с торсионной подвеской) для снижения вибраций.

Конструирование несущей рамы из профильных труб

Рама выступает силовым остовом вездехода, воспринимающим нагрузки от двигателя, трансмиссии, кузова, пассажиров и ударов при движении по бездорожью. Профильные трубы прямоугольного или квадратного сечения оптимальны для самоделок благодаря сочетанию высокой жесткости на кручение/изгиб, доступности, простоте обработки и удобству сварки.

Конфигурация рамы определяется компоновкой агрегатов: чаще применяют пространственную схему с лонжеронами и поперечинами. Критично обеспечить геометрическую стабильность конструкции при минимальной массе, предусмотрев усиление в зонах крепления мостов, силового агрегата и лебедки. Обязательно моделируется размещение топливного бака, элементов подвески и точек крепления кузовных элементов.

Ключевые этапы и параметры сборки

Основные шаги создания рамы включают:

1. Расчет сечения труб: Для легких вездеходов обычно используют:
   • Лонжероны: 60×40×2 мм или 50×50×3 мм
   • Поперечины: 40×40×2 мм или 30×30×2 мм
   • Усиливающие элементы: 25×25×2 мм
2. Заготовка и резка: Трубы режутся по чертежу болгаркой с точностью ±1 мм. Торцы тщательно зачищаются от заусенцев.
3. Формирование "лестницы": Лонжероны фиксируются параллельно на ровной поверхности с помощью струбцин и упоров. Выверяется равенство диагоналей между крайними точками.
4. Установка поперечин: Элементы прихватываются точечной сваркой с контролем углов. Критические стыки усиливаются косынками из листовой стали толщиной 3-4 мм.
5. Сварка конструкции: Выполняется полнопроходными швами с обеих сторон соединений. Обязательно шахматное ведение швов для минимизации коробления.

Типовые требования к готовой раме:

Параметр	Значение
Перекос по диагоналям	≤ 3 мм на 1 м длины
Соосность посадочных мест мостов	≤ 1.5 мм
Толщина сварного шва	≥ 3 мм (при толщине трубы 2-3 мм)
Запас прочности	≥ 2.5 от расчетной нагрузки

После сварки выполняется зачистка швов, сверление технологических отверстий и антикоррозионная обработка. Обязательна установка проушин для буксировки и аварийного подъема в нижней части лонжеронов. Тестирование включает статическую проверку под нагрузкой 150% от эксплуатационной для выявления деформаций.

Усиление подвески: лонжеронные и рычажные решения

Нагрузки на подвеску вездехода при движении по бездорожью значительно превышают стандартные условия эксплуатации. Шины низкого давления обеспечивают высокую проходимость, но создают дополнительные крутящие моменты и ударные воздействия на ходовую часть, требующие принципиально иного подхода к конструкции несущей системы.

Без усиления рамы и узлов подвески неизбежны деформации лонжеронов, разрушение сайлентблоков и нарушение геометрии мостов. Ключевая задача – равномерное распределение экстремальных нагрузок между элементами конструкции с минимизацией точечных напряжений.

Лонжеронные системы усиления

Основой служат продольные силовые элементы из толстостенных профильных труб (80×80×5 мм или 100×100×6 мм). Для критичных зон применяются:

• Дублирующие накладки в местах крепления кронштейнов рессор или рычагов
• Поперечные усилители (швеллеры/уголки), формирующие замкнутый контур с лонжеронами
• Диагональные распорки между лонжеронами для подавления скручивающих деформаций

Рычажные решения фокусируются на замене штатных деталей подвески. Изготовление усиленных рычагов требует:

1. Использования бесшовных труб Ø40-50 мм с толщиной стенки от 4 мм
2. Фрезерованных шаровых опор с защитой от грязи
3. Сквозных болтовых соединений вместо штатных сайлентблоков
4. Дополнительных точек крепления к раме через буферные проставки

Параметр	Лонжеронное усиление	Рычажная модернизация
Сложность реализации	Средняя (требуется сварка)	Высокая (точная геометрия)
Эффективность	Защита рамы	Повышение хода подвески
Вес конструкции	+15-25%	+8-12%

Оптимальный результат достигается при комбинировании подходов: лонжеронный каркас воспринимает общие нагрузки, а усиленные рычаги обеспечивают корректную работу кинематики подвески при максимальных ходах отбоя и сжатия.

Изготовление самодельных дисков для шин низкого давления

Основой для самодельных дисков под шины низкого давления чаще всего служат стандартные автомобильные диски от грузовиков (типа ГАЗ-66, ЗИЛ-131) или тракторов. Их выбирают из-за прочности, подходящего диаметра и доступности. Ключевая задача – адаптировать посадочный диаметр под специфическую бескамерную резину и обеспечить надежную фиксацию бортов на ободе при низком внутреннем давлении (0.5-1.5 кгс/см²).

Главная модификация заключается в увеличении ширины обода. Для этого центральную часть заводского диска (ступицу с крепежными отверстиями) вырезают автогеном или плазмой. Затем к ней приваривают два стальных кольца (бандажа), изготовленных из толстостенной трубы подходящего диаметра или гнутые из листовой стали толщиной 3-5 мм. Ширина колец определяет итоговую ширину обода и должна соответствовать ширине используемой покрышки.

Технологические этапы и ключевые моменты

Процесс изготовления требует точности и соблюдения правил безопасности:

• Подготовка центра: Тщательная разметка и аккуратный вырез центральной части штампованного диска. Поверхности зачищаются от ржавчины и грязи.
• Изготовление бандажей: Кольца гнут на листогибе из стального листа (Ст3, Ст20) или используют толстостенную трубу. Торцы строго подгоняются для плотного прилегания.
• Сборка: Центр диска размещается строго посередине между бандажами. Фиксация производится мощными струбцинами или прихватками сварки с проверкой соосности и параллельности колец.
• Сварка: Выполняется непрерывным швом по обеим сторонам каждого стыка между центральной частью и бандажами. Используется полуавтоматическая сварка (MIG/MAG) или ручная дуговая (MMA) электродами для конструкционных сталей.
• Контроль: Обязательная проверка геометрии (отсутствие "восьмерки", "эллипса") и качества сварных швов (визуально, при возможности – дефектоскопия).
• Защита: Очистка от окалины, шлифовка острых кромок, грунтовка и покраска для предотвращения коррозии.

Критически важные параметры:

Параметр	Значение/Требование
Материал бандажей	Сталь Ст3, Ст20, толщина 3-5 мм
Точность геометрии	Соосность центра и бандажей, параллельность колец
Качество сварки	Сплошной шов, без пор, подрезов, непроваров
Соответствие ширине шины	Ширина обода ≈ 0.7-0.8 от ширины профиля покрышки
Посадочный диаметр	Строго соответствует размеру покрышки (напр., 21" для Амтеледрома)

Готовые самодельные диски должны обеспечивать герметизацию стыка с покрышкой и выдерживать знакопеременные нагрузки при движении по бездорожью. Обязательна обкатка на малых скоростях с последующим контролем состояния сварных соединений перед активной эксплуатацией.

Технология вулканизации камер для болотных покрышек

Повреждения камер – типичная проблема при эксплуатации болотоходов. Вулканизация позволяет восстановить герметичность без замены всей камеры, что критично в полевых условиях. Технология основана на химическом соединении резины под воздействием температуры и давления.

Для работы потребуется: вулканизатор (электрический или бензиновый), сырая резина (вулканизирующий пластырь), обезжириватель, наждачная бумага и пресс-формы. Качественная подготовка поверхности – ключевой фактор надежности шва.

Пошаговый процесс ремонта

1. Подготовка зоны повреждения:
   • Зачистите область вокруг прокола наждачной бумагой (радиус 20-30 мм)
   • Обезжирьте поверхность специальным растворителем
2. Формирование заплатки:
   • Вырежьте сырую резину с запасом 15-20 мм за пределы повреждения
   • Снимите защитную пленку с клейкого слоя
3. Вулканизация:
   • Установите заплатку на камеру
   • Поместите в пресс-форму под давление
   • Нагревайте 10-15 минут при температуре 140-150°C

Тип дефекта	Рекомендуемая заплатка	Время обработки
Прокол (до 5 мм)	Однослойная круглая	8-10 мин
Разрыв (5-20 мм)	Многослойная овальная	12-15 мин
Порез (более 20 мм)	Комбинированная с армированием	15-20 мин

Важно: После остывания проверьте шов на эластичность. Качественное соединение не должно отслаиваться при растяжении. Для продления ресурса отремонтированной камеры избегайте перекачивания шин выше рабочего давления.

Силовые испытания каркаса перед установкой узлов

Силовые испытания каркаса – обязательный этап перед монтажом двигателя, трансмиссии, подвески и кузова. Их цель – выявить слабые места конструкции, скрытые дефекты сварки или материала, проверить расчетную жесткость и прочность на кручение и изгиб под нагрузками, имитирующими реальную эксплуатацию. Испытания проводятся на "голом" каркасе, что позволяет легко устранить недочеты до установки дорогостоящих и габаритных агрегатов.

Основные методы испытаний включают статическое нагружение в ключевых точках (точки крепления двигателя, подвески, силовых элементов) и динамическое воздействие (удары, имитация переезда препятствий). Для нагружения используются гидравлические домкраты, тали, лебедки в сочетании с динамометрами для контроля усилия. При динамических испытаниях каркас может сбрасываться с небольшой высоты или подвергаться ударам массивным грузом.

Методика проведения испытаний

Для эффективного проведения испытаний потребуется:

• Надежная платформа/стапель: Для жесткой фиксации каркаса во время тестов.
• Источники нагрузки: Гидравлические домкраты (лучше с манометром), лебедки, тали, цепные стяжки.
• Измерительные инструменты: Динамометры (для контроля усилия), штангенциркуль/микрометр, щупы, линейки, отвесы.
• Контрольные метки: Нанесенные несмываемым маркером или керном на сварных швах и стыках.

Последовательность действий:

1. Фиксация каркаса: Надежно закрепите каркас на стапеле или платформе, исключив его подвижность.
2. Нанесение контрольных меток: Отметьте ключевые точки на сварных швах, стыках труб, зонах предполагаемых высоких напряжений (углы, места креплений).
3. Измерение исходных параметров: Зафиксируйте расстояния между контрольными точками, углы, состояние меток.
4. Поэтапное нагружение: Начинайте прикладывать нагрузки в точках крепления основных узлов (двигатель, мосты, кронштейны подвески). Нагружайте постепенно, ступенями, контролируя усилие динамометром.
5. Контроль деформаций: После каждой ступени нагрузки тщательно осматривайте каркас, измеряйте расстояния между метками, ищите видимые деформации (изгибы, скручивание) и, главное, трещины в металле или сварных швах.
6. Динамические тесты: После статических испытаний проведите серию ударов (например, кувалдой с резиновой насадкой) по силовым элементам или имитацию наезда на препятствие (подкладывая бруски под колесные узлы и нагружая).
7. Окончательный осмотр: После снятия всех нагрузок проведите финальный тщательный осмотр всего каркаса, особенно сварных соединений и зон концентрации напряжений, на предмет остаточных деформаций и микротрещин.

Ключевые параметры для контроля во время испытаний:

Контролируемая зона	Что проверять	Инструмент/Метод
Сварные швы	Появление трещин, расслоений	Визуальный осмотр (лупа), простукивание
Узлы креплений	Деформация кронштейнов, проушин	Штангенциркуль, визуальный осмотр
Геометрия каркаса (углы, диагонали)	Остаточные деформации, "ведение" каркаса	Рулетка, угольник, отвес, натянутые струны
Места изгиба труб	Смятие, появление "гармошки"	Визуальный осмотр, шаблон
Соединения (болтовые, заклепочные)	Ослабление, сдвиг, деформация отверстий	Щуп, визуальный осмотр

Обнаруженные трещины подлежат обязательной вырезке и повторной, более качественной сварке. Зоны с недопустимыми остаточными деформациями усиливаются накладками или раскосами. Только после устранения всех выявленных недостатков и подтверждения прочности каркаса можно переходить к установке силовых агрегатов и ходовой части.

Монтаж гидравлической системы рулевого управления

Гидравлическая система обеспечивает необходимое усилие для поворота колес вездехода на шинах низкого давления, особенно критичное при движении по вязкому грунту или глубокой грязи. Основными компонентами являются гидронасос, рулевой редуктор с золотниковым распределителем, силовой гидроцилиндр, бачок для рабочей жидкости, магистрали высокого давления и соединительная арматура.

Насос устанавливается на двигатель через приводной шкив и ременную передачу, обеспечивая циркуляцию масла в системе под давлением 70-150 атм. Гидроцилиндр жестко крепится к раме вездехода, а его шток соединяется с рулевой сошкой или поворотным кулаком через шарнирное соединение, компенсирующее колебания подвески.

Ключевые этапы установки

1. Монтаж насоса:
   • Согласование оборотов насоса с мощностью двигателя
   • Обеспечение натяжения приводного ремня без перекоса
   • Подключение всасывающей магистрали от бачка
2. Установка гидроцилиндра:
   • Фиксация корпуса цилиндра к лонжеронам рамы
   • Сочленение штока с рулевым приводом через сайлент-блоки
   • Проверка свободного хода штока без заклиниваний
3. Прокладка магистралей:
   • Использование армированных шлангов высокого давления
   • Защита трубок от перетирания демпферными хомутами
   • Минимизация изгибов для сохранения давления
4. Заправка и прокачка:
   • Применение спецмасла (типа LHM+ или аналога)
   • Последовательное удаление воздуха через прокачные клапаны
   • Контроль уровня в расширительном бачке

После сборки выполняется тестирование: проверка герметичности соединений под нагрузкой, оценка плавности хода руля и отсутствия "провалов" при резком повороте. Обязательна регулировка предохранительного клапана на редукторе для предотвращения превышения рабочего давления.

Установка раздаточной коробки с блокировкой дифференциала

Интеграция раздаточной коробки (раздатки) с функцией блокировки межосевого дифференциала – ключевой этап для вездехода на шинах низкого давления. Без неё крутящий момент автоматически перераспределяется на ось с меньшим сопротивлением, что приводит к потере подвижности при преодолении сложных препятствий или движении по вязкому грунту.

Выбор конкретной модели раздатки зависит от конструкции рамы, типа двигателя и коробки передач. Часто используются агрегаты от серийных внедорожников (УАЗ, ГАЗ, Нива), требующие адаптации креплений и доработки карданных валов под увеличенный клиренс вездехода. Критически важно обеспечить соосность валов и надежную фиксацию корпуса раздатки на раме.

Этапы монтажа и подключения

Основные шаги установки:

1. Подготовка места: Разместите раздатку на раме, временно зафиксировав её. Убедитесь в отсутствии перекосов и совпадении осей выходных валов раздатки с осями карданов ведущих мостов.
2. Изготовление креплений: Сварите прочные кронштейны (косынки, лапы) из толстого металла, точно повторяющие посадочные точки корпуса раздатки. Прихватите их к раме, проведите финальную проверку геометрии и обварите окончательно.
3. Установка карданов: Замерьте требуемую длину карданных валов между фланцами раздатки и мостов. Используйте укороченные/удлинённые валы от доноров или изготовьте новые. Сбалансируйте валы после модификации.
4. Подключение управления:
   • Переключение передач (пониженная/повышенная): Смонтируйте рычаг или электропривод в кабине, проложите тяги или кабели.
   • Блокировка дифференциала: Подключите пневматический, электрический или механический привод актуатора блокировки. Для пневматики потребуется компрессор и ресивер.
5. Заполнение маслом: Используйте масло, рекомендованное производителем раздатки, до контрольного уровня заливного отверстия.

Особенности блокировки дифференциала

Тип блокировки	Принцип работы	Плюсы для вездехода	Минусы
Принудительная (ручная)	Водитель включает блокировку механически, пневматикой или электричеством перед сложным участком	Максимальная проходимость; полный контроль момента включения	Риск поломки при включении на твердом покрытии; необходимость выключения после препятствия
Самоблокирующаяся (автоматическая)	Срабатывает автоматически при возникновении разницы в скорости вращения осей (вискомуфта, Torsen)	Упрощенное управление; нет риска "забыть" выключить	Задержка срабатывания; возможен перегрев на длительных участках; меньшая надежность в экстремальных условиях

Для тяжелых условий эксплуатации и грязи предпочтительна принудительная блокировка. Обязательно устанавливайте датчик включенной блокировки на приборную панель – её длительная активация на твердом покрытии приводит к повышенному износу трансмиссии и ухудшению управляемости.

Расчет клиренса и углов свеса для экстремального бездорожья

Клиренс (дорожный просвет) определяет высоту самой нижней точки шасси над опорной поверхностью. Для экстремального бездорожья критичен высокий клиренс, часто превышающий 400 мм. Основным лимитирующим фактором обычно выступает картер двигателя, редукторы мостов, раздаточная коробка или элементы рамы. При проектировании необходимо не просто поднять кузов/раму, но и обеспечить защиту этих узлов (установка прочных металлических защит-«клопов» обязательна). Расчет клиренса напрямую зависит от диаметра выбранных шин низкого давления (ШНД) – они задают минимальную высоту подвески. Итоговый клиренс = (Диаметр ШНД / 2) - (Статический прогиб ШНД под весом вездехода) - (Высота самой низкой точки шасси над центром колеса).

Углы свеса характеризуют способность вездехода преодолевать резкие перепады высот без касания передней или задней частью рамы/бампера земли. Различают передний угол свеса (между линией, соединяющей переднюю точку контакта шины с грунтом и самую выступающую вперед точку шасси, и горизонталью) и задний угол свеса (аналогично для задней оси). Угол продольной проходимости (Rampover) – угол между касательными к переднему и заднему колесам, проходящими под днищем в самой нижней его точке. Этот угол показывает способность преодолевать гребни без «посадки на брюхо».

Ключевые аспекты расчета

Расчет углов свеса и продольной проходимости выполняется на основе геометрии вездехода:

• Передний угол свеса (α): α = arctg( (L1) / (H1 - R) ), где L1 – расстояние от центра переднего колеса до самой выступающей точки спереди, H1 – высота этой точки от земли, R – статический радиус переднего колеса.
• Задний угол свеса (β): β = arctg( (L2) / (H2 - R) ), где L2 – расстояние от центра заднего колеса до самой выступающей точки сзади, H2 – высота этой точки от земли, R – статический радиус заднего колеса (обычно равен переднему).
• Угол продольной проходимости (γ): γ = arctg( (2 * H_min) / (WB) ), где H_min – высота самой нижней точки шасси между осями над землей, WB – колесная база (расстояние между центрами передних и задних колес). Это упрощенная формула, предполагающая, что нижняя точка находится посередине базы.

Целевые значения для экстремального бездорожья:

Параметр	Рекомендуемый минимум	Желательное значение
Клиренс (H_min)	400 мм	450+ мм
Передний угол свеса (α)	30°	45°+
Задний угол свеса (β)	30°	40°+
Угол продольной проходимости (γ)	25°	30°+

Критические соображения:

1. Центр тяжести: Чрезмерное увеличение клиренса и короткие свеса поднимают центр тяжести, ухудшая устойчивость на склонах. Необходим тщательный компромисс. Установка двигателя, КПП и тяжелых агрегатов максимально низко (в пределах защищенных зон) критически важна.
2. Длина базы: Укорочение колесной базы (WB) радикально улучшает углы свеса и продольную проходимость (γ), но ухудшает продольную устойчивость и плавность хода. Длинная база стабилизирует машину, но ухудшает проходимость через гребни и канавы.
3. Конструкция подвески: Зависимая подвеска (мосты) обеспечивает постоянный клиренс, но элементы моста становятся уязвимыми точками. Независимая подвеска (особенно с длинными рычагами) позволяет поднять нижние точки выше, но сложнее в изготовлении и может иметь переменный клиренс при ходах подвески.
4. Защита критичных узлов: Расчётные углы и клиренс – это геометрия. Реальную защиту обеспечивают прочные стальные листы (3-5 мм) или трубы, закрывающие двигатель, КПП, раздатку, топливный бак. Они должны быть интегрированы в силовую структуру рамы.

Все расчеты должны выполняться для нагруженного вездехода с учетом снаряжения и пассажиров. Учесть изменение статического радиуса ШНД под нагрузкой и возможные ходы подвески вниз при преодолении препятствий. Оптимальные значения всегда индивидуальны и достигаются итеративно в процессе проектирования и испытаний прототипа.

Защита днища: создание стальных листов обшивки

Основная задача защиты днища – предотвращение повреждений картера двигателя, КПП, раздатки, топливного бака и элементов рамы при наезде на пни, камни или при движении по глубокой колее. Стальной лист толщиной 3-5 мм обеспечивает необходимую прочность, принимая на себя ударные нагрузки и скользя по препятствиям.

Крепление листов должно быть максимально надежным, с использованием болтов М8-М10 или сварки к силовым элементам рамы. Обязательно предусматриваются технологические люки для доступа к сливным пробкам агрегатов, а также вентиляционные отверстия во избежание накопления грязи и влаги в скрытых полостях. Все кромки листов тщательно зачищаются для исключения порезов при обслуживании.

Ключевые этапы создания защиты

1. Трассировка и шаблон: Точные замеры защищаемой зоны днища с фиксацией точек крепления на раме. Изготовление картонного шаблона, учитывающего вырезы под рычаги подвески, выхлопную систему и тросы.

2. Раскрой и формовка: Перенос контура шаблона на стальной лист плазменной резкой или "болгаркой". Гибка листа на гидравлическом прессе для создания корытообразного профиля, усиливающего жесткость конструкции.

3. Монтажные особенности:

• Зазоры: Обязательный отступ 15-25 мм между листом и защищаемыми узлами для гашения вибраций.
• Крепеж: Применение усиленных стальных кронштейнов (уголок/полоса), приваренных к раме. Болты – только высокого класса прочности (8.8 и выше).
• Антикор: Обработка листов преобразователем ржавчины и покраска термостойкой эмалью (особенно возле выхлопа).

Критичные зоны для усиления:

Узел	Рекоменд. толщина стали	Особенность защиты
Двигатель / КПП	4-5 мм	Сложный профиль, обязательные ребра жесткости
Топливный бак	3-4 мм	Независимый съемный лист, зазор от бака 30+ мм
Раздатка / Кардан	3-4 мм	Учет хода подвески, защита в зоне сочленений

Важно: Защита не должна нарушать клиренс вездехода. При установке проверяется отсутствие контакта с подвижными частями (рычаги, ШРУСы) на всех ходах подвески и углах поворота колес. Регулярный осмотр крепежа и состояния листов после эксплуатации обязателен.

Монтаж лебедки и подготовка аварийных точек крепления

Лебедка – критически важный элемент для самодельного вездехода, обеспечивающий самовытаскивание при застревании. Выбирайте электролебедку с тяговым усилием минимум в 1,5 раза превышающим полную массу машины. Механический привод от двигателя сложнее в установке, но надежнее в экстремальных условиях. Размещайте лебедку строго по продольной оси рамы спереди на усиленной поперечине или специальной платформе, обеспечивая минимальный угол наклона троса при работе.

Основание лебедки должно крепиться минимум четырьмя высокопрочными болтами (класс прочности 8.8 или выше) через стальные пластины-проставки, распределяющие нагрузку на раму. Обязательно предусмотрите съемный гайковерт или защитный кожух на барабан. Питание подключайте напрямую к аккумулятору кабелем большого сечения (не менее 25 мм²) через мощный соленоидный выключатель, размещенный в салоне. Трос синтетический (диаметром 10-12 мм) предпочтительнее стального из-за безопасности и легкости.

Аварийные точки крепления

Силовые проушины (рым-болты или сварные петли) устанавливаются в ключевых зонах:

• Передняя часть рамы: Две точки по краям бампера или лонжеронов – для основной лебедки и страховочного троса.
• Задняя часть рамы: Центральная точка на заднем бампере или поперечине – для вытягивания назад или буксировки.
• Боковые лонжероны: По одной точке в средней части с каждой стороны – для диагонального вытягивания или стабилизации.

Конструкция точек крепления требует жесткого усиления рамы в местах монтажа. Используйте стальные пластины толщиной 6-8 мм, привариваемые к лонжеронам с обеих сторон. Проушины должны выдерживать нагрузку на разрыв не менее 3 тонн каждая. Проверяйте качество сварных швов ультразвуком или керосиновой пробой.

Тип точки	Минимальная нагрузка	Рекомендуемый материал
Основная (передняя)	5 тонн	Сталь 20ГС или аналоги
Задняя / боковая	3 тонны	Сталь Ст3

Важно: Все точки должны быть легко доступны при полном погружении вездехода в грязь. Окрашивайте их в контрастные цвета и всегда имейте в комплекте удлинитель троса (строп) длиной 5-7 метров с карабинами для соединения с якорем (деревом, другим транспортным средством). Регулярно проверяйте состояние проушин и сварных соединений на предмет трещин или коррозии.

Энергосистема: размещение двойного аккумулятора и генератора

Основная аккумуляторная батарея стартует двигатель и питает штатные системы, а дополнительная обслуживает лебёдку, мощную светотехнику и прочее навесное оборудование. Располагают основной АКБ в стандартном месте возле двигателя, обеспечивая короткие пусковые кабели. Дополнительную батарею монтируют в герметичном боксе внутри кабины или кузова, исключая контакт с влагой и грязью.

Генератор подбирают с повышенной мощностью (от 100 А), учитывая возросшую нагрузку от двух АКБ. Обязательно усиливают крепление генератора вибростойкими подушками, а приводной ремень – дублируют или применяют усиленную поликлиновую конструкцию. Для защиты от перегрузок в цепь дополнительного аккумулятора интегрируют автоматический разъединитель (сериес-диод или реле развязки), предотвращающий разряд основной батареи при длительной работе потребителей.

Ключевые требования к проводке

• Сечение кабелей: Минимум 25 мм² для пусковых цепей, 16 мм² для силовых потребителей
• Защита: Двойная изоляция, гофротрубы в зонах трения, керамические втулки при проходе через металл
• Коммутация: Медные клеммы с антикоррозийной смазкой, термоусадка соединений

Элемент системы	Рекомендуемое расположение	Критичные параметры
Основной АКБ	Моторный отсек, на амортизированной платформе	Пусковой ток ≥ 600 А, защита от опрокидывания
Дополнительный АКБ	За сиденьем водителя/в водонепроницаемом боксе кузова	Ёмкость ≥ 75 А·ч, тип AGM/GEL
Генератор	Штатное место с усиленным кронштейном	Выходной ток ≥ 100 А, класс защиты IP54

Обязательно тестируйте систему под нагрузкой – запустите все энергоёмкие потребители одновременно (лебёдка + свет + обогрев) при заглушённом двигателе, контролируя просадку напряжения на клеммах. Допустимый минимум – 10.8 В для дополнительной батареи в течение 10 минут работы.

Устройство независимой системы подачи воздуха в шины

Независимая система подкачки шин позволяет регулировать давление в каждой покрышке вездехода отдельно во время движения, что критично для преодоления сложных участков без остановки. Она исключает зависимость от штатного компрессора автомобиля, обеспечивая стабильную подачу сжатого воздуха даже при работе двигателя на холостых оборотах.

Ключевым преимуществом является возможность оперативно адаптировать давление к изменяющемуся рельефу: снижать для увеличения пятна контакта на болотах или песке, затем повышать для твёрдых грунтов. Система монтируется как дополнительный модуль, сохраняя заводские узлы автомобиля неизменными.

Основные компоненты системы

• Воздушный компрессор – выбирается по производительности (мин. 150 л/мин) и максимальному давлению (не менее 3 атм). Устанавливается в подкапотном пространстве или кузове с защитой от влаги.
• Ресивер – металлический баллон (5-10 л) для накопления воздуха, снижающий нагрузку на компрессор.
• Пневмомагистрали – термостойкие трубки с внутренним диаметром 6-8 мм из маслобензостойкой резины или нейлона.
• Ротатор – герметичный узел вращающегося соединения на ступице, передающий воздух от неподвижной магистрали к колесу.
• Электропневмоклапаны – по одному на каждое колесо для дистанционного управления подачей/стравливанием воздуха.
• Блок управления – контроллер с кнопками в салоне и манометрами для контроля давления.

Принцип работы

1. Компрессор заполняет ресивер сжатым воздухом при запуске двигателя.
2. Воздух распределяется по магистралям к ротаторам ступиц через общую рампу.
3. Водитель регулирует давление нажатием кнопок в салоне: открывается соответствующий клапан, воздух поступает в шину или стравливается через сбросной клапан.
4. Ротатор обеспечивает герметичное соединение при любых углах поворота колеса.

Критерий выбора компонентов	Рекомендации
Мощность компрессора	Не менее 100 А тока для быстрой подкачки шин большого объёма
Защита ротатора	Обязателельны грязезащитные кожухи и смазочные ниппели
Диаметр трубок	Оптимально 8 мм – баланс между скоростью подачи и гибкостью
Клапаны	Нормально-закрытые, с ручным дублированием на случай отказа электроники

Важно: все соединения перед колесом выполняются исключительно надёжными хомутами с двойной опрессовкой. Трассировка магистралей требует защиты от перетирания и контакта с подвижными элементами подвески.

Сборка отопления салона и защиты электропроводки от влаги

Для воздушного обогрева салона оптимально использовать стандартную автомобильную печку, подключенную к системе охлаждения двигателя через отдельные контуры подачи и обратки антифриза. Обязательно устанавливайте кран-регулятор на входной магистрали перед печкой и предусматривайте воздушные клапаны для стравливания пробок. Трубопроводы прокладывайте вдали от подвижных элементов шасси с обязательной термоизоляцией во избежание теплопотерь и касания с проводкой.

Электропроводку защищайте от влаги комплексно: все разъемы вне салона должны быть герметичными (IP67/IP68), обработанными токопроводящей смазкой и закрытыми термоусадочными трубками с клеевым слоем. Крепите жгуты пластиковыми хомутами через демпфирующие втулки, избегая натяга и перегибов. Критические участки (проходы через кузов, зоны возле колес) дополнительно защищайте гофротрубой из АБС-пластика или металлорукавом.

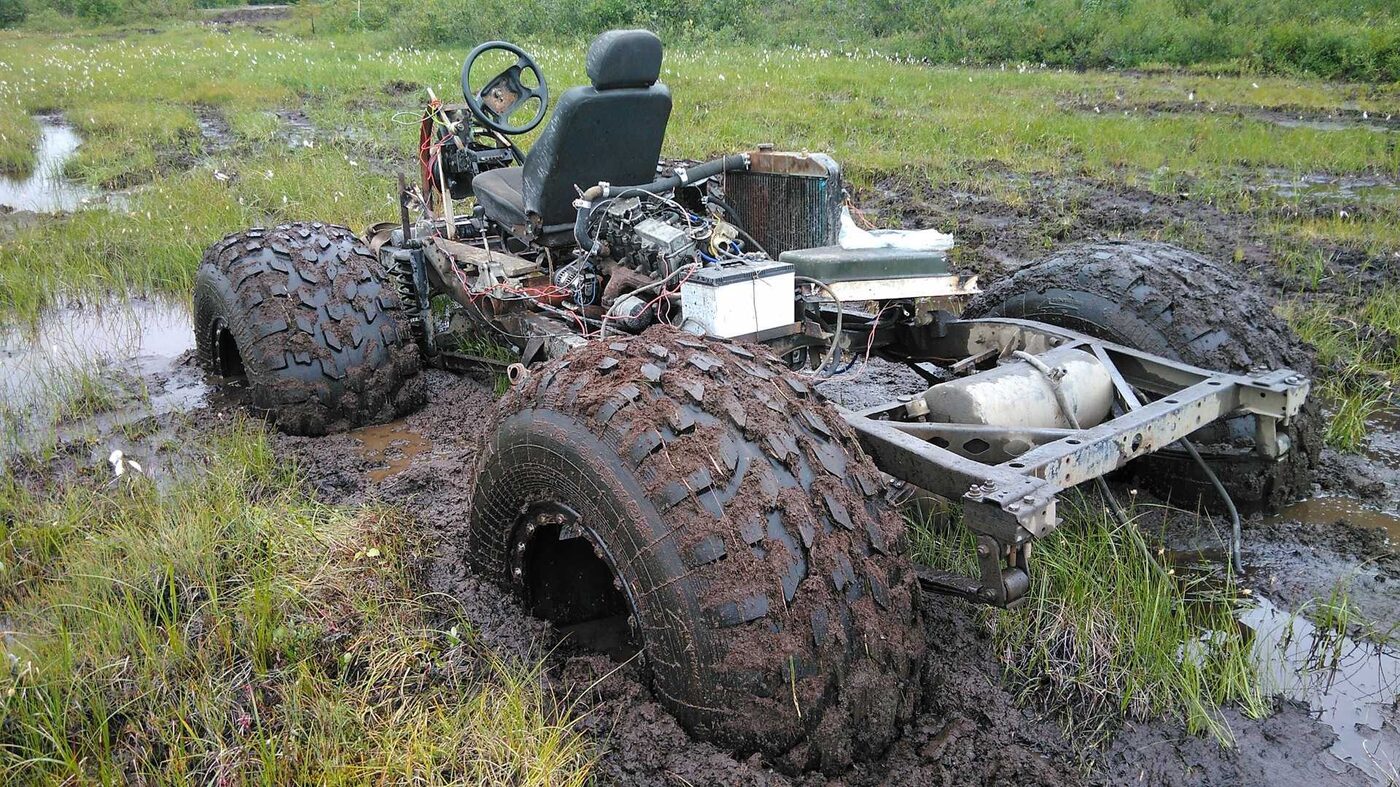

Ключевые этапы защиты электросистемы

• Разделение цепей: установите два главных предохранительных блока – под капотом (для силовых потребителей) и в салоне (для слаботочных систем)
• Герметизация аккумулятора: поместите АКБ в пластиковый бокс с вентиляционными клапанами, клеммы обработайте антикоррозийным спреем
• Защита датчиков: датчики скорости, температуры и давления на мостах монтируйте вертикально разъемами вниз, используя диэлектрическую смазку

Материал	Применение	Особенности
Термоусадка с клеевым слоем (Ø 8-40 мм)	Герметизация скруток, клемм, разъемов	Усадка при 90-120°C, создает водонепроницаемый барьер
Силиконовый герметик (нейтральный)	Уплотнение вводов в салон, монтажных отверстий	Сохраняет эластичность при -60°C, не разрушает изоляцию
Пластиковые кабельные каналы	Прокладка жгутов по раме и кузову	Защелкивающиеся крышки, ребра жесткости против вибрации

Все реле и блоки управления размещайте в салоне или в гермобоксах под капотом, закрепив на демпферных подушках. Для дополнительной безопасности цепей после глубоких водных преград устанавливайте автоматические выключатели постоянного тока (10-32А) на линии стартера, генератора и лебедки. Регулярно проверяйте сопротивление изоляции мультиметром – показатели ниже 20 кОм сигнализируют о намокании проводки.

Изготовление герметичных корпусов для мостов и редукторов

Герметичность корпусов критична для защиты узлов от воды, грязи и абразивных частиц при эксплуатации в болотах и водоёмах. Основной метод – сварка стальных листов толщиной 3-5 мм с тщательной проваркой швов. Предварительно компонуют внутренние посадочные места под подшипники и валы, используя токарную обработку или готовые стаканы. Обязательно предусматривают технологические люки для обслуживания.

Уплотнение валов реализуют сальниками или манжетами из маслостойкой резины (например, марки ИРП-1225). Для усиления защиты в зоне выхода валов применяют двойные уплотнения или лабиринтные крышки. Сливные и заливные отверстия оснащают резьбовыми пробками с медными шайбами, а вентиляционные клапаны монтируют в верхней точке корпуса для выравнивания давления.

Ключевые этапы сборки

1. Подготовка фланцев: Вырезка стальных заготовок с отверстиями под крепёж и центровкой.
2. Формирование посадочных мест: Приварка стаканов под подшипники с юстировкой соосности.
3. Сварка корпуса: Поэтапная сборка с проверкой геометрии и проваркой швов сплошным швом.

Узел	Материал уплотнения	Способ герметизации
Выход вала	Резина NBR	Сальник + лабиринтная крышка
Люки	Паронит	Плоская прокладка на болтах
Фланцы	Герметик Loctite 574	Анаэробный состав

Тестирование герметичности проводят погружением узла в воду с подачей воздуха под давлением 0.5-1 атм через штуцер. Пузырьки воздуха укажут на дефекты сварки или уплотнений. Для редукторов дополнительно проверяют отсутствие течи масла при пробных запусках под нагрузкой.

Важно: При эксплуатации в холодном климате используют синтетические масла с низкой вязкостью и устанавливают магнитные пробки для сбора металлической стружки.

Покраска рамы и кузова составами для агрессивных сред

Качественная покраска рамы и кузова – критически важный этап сборки вездехода-самоделки, напрямую влияющий на долговечность конструкции. Агрессивная эксплуатация в условиях болот, соленой воды, грязи и механических воздействий требует применения специализированных лакокрасочных материалов, способных противостоять коррозии, истиранию и химическим реагентам.

Использование обычных автомобильных эмалей недопустимо – они быстро разрушатся. Необходимы составы, разработанные для промышленного оборудования, морского транспорта или трубопроводов: эпоксидные грунты, полиуретановые эмали, материалы с цинковым наполнением. Обязательна тщательная подготовка поверхности: удаление ржавчины (пескоструйная обработка идеальна), обезжиривание и фосфатирование металла для улучшения адгезии.

Ключевые этапы и материалы

Процесс включает несколько обязательных стадий:

1. Грунтование: Нанесение антикоррозионного грунта – основы защиты.
   • Эпоксидные грунты: Образуют непроницаемый барьер для влаги и электролитов.
   • Цинкосодержащие грунты (циннакра): Обеспечивают катодную защиту металла.
2. Промежуточное шлифование: Обработка загрунтованной поверхности абразивом P320-P400 для создания адгезионного микрорельефа.
3. Нанесение финишной эмали: Использование химически стойких покрытий:
   • Алкидно-уретановые эмали: Устойчивы к воде, маслу, умеренным химикатам.
   • Полиуретановые эмали: Максимальная стойкость к истиранию, ударам, УФ-излучению и агрессивным средам (топливо, масла, кислоты).
   • Эпоксидные эмали: Высокая химическая стойкость, но могут желтеть на солнце.

Особенности нанесения: Работы проводятся в чистом, сухом помещении. Обязательно использование респиратора. Составы наносятся в 2-3 тонких слоя с межслойной сушкой (согласно инструкции производителя). Толщина покрытия – критический параметр для защиты.

Зона вездехода	Рекомендуемое покрытие	Минимальная толщина слоя
Рама, элементы подвески	Эпоксидный грунт + Полиуретановая эмаль	200-250 мкм
Нижняя часть кузова, арки	Цинковый грунт + Алкидно-уретановая эмаль	150-200 мкм
Верх кузова, капот	Эпоксидный грунт + Полиуретановая эмаль	120-150 мкм

Защита уязвимых мест: Стыки, внутренние полости рамных элементов, места креплений дополнительно обрабатываются антигравийными мастиками или жидкими уплотнителями на основе каучука. Эти материалы заполняют микрополости и создают эластичный барьер от влаги и камней.

Техника балансировки колес большого диаметра в гаражных условиях

Балансировка крупногабаритных колес на шинах низкого давления требует особого подхода из-за их веса, гибких боковин и специфической геометрии. Стандартные станки для легковых авто часто неприменимы, поэтому используются методы статической балансировки, выявляющие дисбаланс по вертикальной оси.

Ключевой принцип – поиск самой тяжелой точки колеса в свободном вращении с последующей компенсацией грузами. Для работы потребуется ровная площадка, домкрат, крепкие опоры (козлы) и набор балансировочных грузов – свинцовых пластин, мешков с песком или саморезов для вкручивания в резину.

Пошаговая процедура балансировки

1. Подготовка колеса: Очистите протектор и диск от грязи, убедитесь, что золотник установлен правильно. Снимите колесо с вездехода.
2. Установка на ось: Проденьте через ступичное отверстие крепкую металлическую трубу или вал. Надежно закрепите колесо гайками.
3. Создание вращателя: Положите вал с колесом на две пары козлов так, чтобы конструкция свободно проворачивалась. Проверьте легкость хода.
4. Определение нижней точки: Плавно раскрутите колесо рукой и дайте ему остановиться самостоятельно. Отметьте мелом самую нижнюю позицию (зона максимальной тяжести).
5. Корректировка дисбаланса:
   • Закрепите груз (примерно 30-50г) в диаметрально противоположной верхней точке диска или на боковине шины.
   • Повторяйте вращение и добавление/уменьшение груза, пока колесо не будет останавливаться в разных положениях хаотично.

Важные нюансы: Проводите балансировку при нормальном давлении в шине. Для колес с агрессивным протектором (типа "ёжик") допустим дисбаланс до 60-80г из-за неравномерного сцепления с поверхностью. После монтажа на вездеход проверяйте отсутствие биения на скорости 20-30 км/ч.

Тип груза	Преимущества	Недостатки
Свинцовые пластины (с клейкой основой)	Легко крепить, устойчивы к вибрациям	Требуют обезжиривания диска
Мешки с песком (крепятся стяжками)	Доступность, возможность точной регулировки веса	Могут намокать или рваться
Саморезы (вкручиваются в протектор)	Надежная фиксация на резине	Повреждают шину, сложно демонтировать

Проверка работы всех систем перед первым выездом

Тщательная проверка всех узлов вездехода обязательна перед первым испытанием. Отказ любой системы на бездорожье создаст критическую ситуацию, поэтому тестирование проводят статично и в движении на безопасной площадке. Уделите внимание каждому компоненту, особенно самодельным элементам конструкции.

Начните с визуального осмотра: проверьте целостность сварных швов, крепление двигателя, КПП, мостов, отсутствие подтеков технических жидкостей. Убедитесь в правильности монтажа топливных магистралей, тормозных трубок и электропроводки – они не должны контактировать с подвижными частями или нагревающимися поверхностями.

Поэтапная проверка систем

1. Двигатель и трансмиссия:
   • Прогрейте двигатель, отслеживая стабильность оборотов, отсутствие посторонних шумов и цвет выхлопа.
   • Проверьте включение всех передач (вперед/назад) при выжатом сцеплении, плавность хода рычага КПП.
   • Протестируйте работу сцепления: медленно трогайтесь, контролируя отсутствие пробуксовки или резких рывков.
2. Ходовая часть и управление:
   • Покачайте рулевое колесо влево-вправо при работающем двигателе – ход должен быть плавным, без заеданий или стуков.
   • Проверьте люфты в рулевых тягах, шаровых опорах, шкворнях (при наличии).
   • Осмотрите крепление амортизаторов, реактивных тяг, убедитесь в отсутствии контакта шин с элементами кузова или рамы на всех ходах подвески.
3. Тормоза и колеса:
   • Прокачайте тормоза (если гидравлика), проверьте уровень жидкости и герметичность контура.
   • Испытайте эффективность торможения на малой скорости: вездеход должен останавливаться без увода в сторону.
   • Проконтролируйте давление во всех камерах, балансировку колес, надежность крепления дисков.
4. Электрооборудование и безопасность:
   • Проверьте работу всей светотехники (фары, стоп-сигналы, поворотники, габариты), звукового сигнала.
   • Убедитесь в исправности приборов (датчики температуры, давления масла, уровня топлива).
   • Протестируйте аварийный выключатель массы, наличие и доступность огнетушителя, аптечки.

Финал проверки: Совершите тестовый заезд на ровной площадке, имитируя основные режимы: разгон, торможение, повороты разного радиуса. Прислушивайтесь к посторонним звукам (скрипы, стуки, скрежет), контролируйте температуру двигателя и работу приборов. Только после устранения всех выявленных недочетов допустимы выезды на сложный рельеф.

Особенности обкатки вездехода на разных типах грунтов

Первичная обкатка вездехода требует поэтапного увеличения нагрузок и контроля работы всех узлов. Начинайте с минимальной скорости и кратковременных поездок длительностью 15-20 минут, отслеживая температуру двигателя, трансмиссии и подшипников. Проверяйте крепления после каждой сессии.

Избегайте экстремальных режимов в первые 100-150 км пробега: резких стартов, глубокой грязи или крутых подъемов. Цель этапа – приработка поверхностей трущихся деталей и выявление скрытых дефектов сборки.

Специфика тестирования на различных поверхностях

Грунтовые дороги и луга:

• Песчаный грунт: Контролируйте пробуксовку – она вызывает перегрев редукторов. Начинайте с утрамбованных участков.
• Глинистая почва: Проверяйте самоочищение протектора. Избыток глины нарушает балансировку колес.
• Мокрая трава: Оцените работу тормозов и риск аквапланирования на шинах НД.

Болотистые участки:

1. Первые заезды выполняйте с минимальным числом пассажиров
2. Замеряйте утопление шин – погружение более 50% требует остановки
3. Контролируйте герметизацию электрооборудования после контакта с водой

Тип местности	Ключевой параметр	Допустимое время
Глубокий снег	Обороты двигателя	Не более 10 мин/цикл
Каменистые склоны	Температура тормозов	До 30% уклона

После обкатки на сложных грунтах обязательна внеплановая замена масла в мостах и КПП. Проверьте состояние сайлентблоков подвески и целостность пневматиков – острые камни и корни могут повредить корд при недостаточном давлении.

Техническое обслуживание самодельного вездехода после эксплуатации

После каждого выезда вездеход требует тщательной очистки от грязи, ила и растительных остатков, особенно в труднодоступных зонах: под крыльями, в узлах подвески, на трансмиссии и элементах рамы. Используйте мощную струю воды, но избегайте прямого попадания на электроразъемы и подшипники. Просушите все металлические поверхности ветошью или сжатым воздухом для предотвращения коррозии.

Визуально проверьте целостность критически важных узлов: осмотрите раму на предмет трещин (особенно в сварных швах и местах креплений), оцените состояние тяг, рычагов подвески и пневматических рессор. Убедитесь в отсутствии подтеков масла из редукторов мостов, раздаточной коробки и ступиц.

Ключевые процедуры обслуживания

Силовая установка и трансмиссия:

• Промойте радиатор двигателя от грязи и насекомых
• Проверьте уровень и состояние моторного масла, охлаждающей жидкости, жидкости ГУР
• Осмотрите приводные ремни натяжителей на трещины и расслоения
• Контролируйте герметичность сальников КПП и раздатки

Ходовая часть и колеса:

1. Измерьте давление в шинах (добейте до рекомендованных значений)
2. Проверьте балансировку колес при вибрациях на скорости
3. Очистите диски от застывшей грязи внутри обода
4. Проконтролируйте люфты в шаровых опорах, рулевых наконечниках и ступичных подшипниках

Электрика и дополнительные системы:

Узел	Действия
Аккумулятор	Очистите клеммы от окислов, проверьте плотность электролита
Электропроводка	Осмотрите на предмет перетирания, заломов, расплавления изоляции
Светотехника	Промойте фары/фонари, проверьте герметичность корпусов

Обязательно смажьте все шарниры карданных валов, крестовины, тросы ручного тормоза и механизмы лебедки согласно регламенту. Особое внимание уделите защите от коррозии открытых металлических деталей кузова и рамы при длительном простое.

Список источников

При подготовке материала использовались специализированные ресурсы, посвящённые самостоятельному конструированию техники для бездорожья. Основное внимание уделялось практическим руководствам и опыту энтузиастов.

Ключевые источники включают техническую литературу, профильные интернет-площадки и визуальные инструкции, содержащие детали по расчётам, выбору материалов и сборке узлов.

• Книги и руководства: Специализированные издания по проектированию внедорожной техники, учебники по автомобильным трансмиссиям и подвескам, справочники по сварке и обработке металлов.
• Тематические форумы: Архивы обсуждений на платформах "Самодельные вездеходы", "Вездеходы на шинах низкого давления", "Клуб любителей болотоходов" с реальными отчётами о сборке.
• Видеоинструкции: Каналы конструкторов-практиков на YouTube с пошаговыми записями сборки рамы, монтажа ходовой части, изготовления колёсных дисков.
• Техническая документация: ГОСТы на сварные швы, руководства по эксплуатации двигателей (например, Lifan, Honda), каталоги производителей шин низкого давления.
• Журналы: Публикации в изданиях "Моделист-конструктор", "За рулём", "4х4 Club" с аналитикой особенностей самодельных конструкций.

Видео: самодельные вездеходы на шинах низкого давления


• Корректировка 2014 - сроки обучения в автошколе и изменения программы

• Polaris - характеристики снегохода и отзывы владельцев

• Герметик для глушителя - выбор состава и популярные марки
