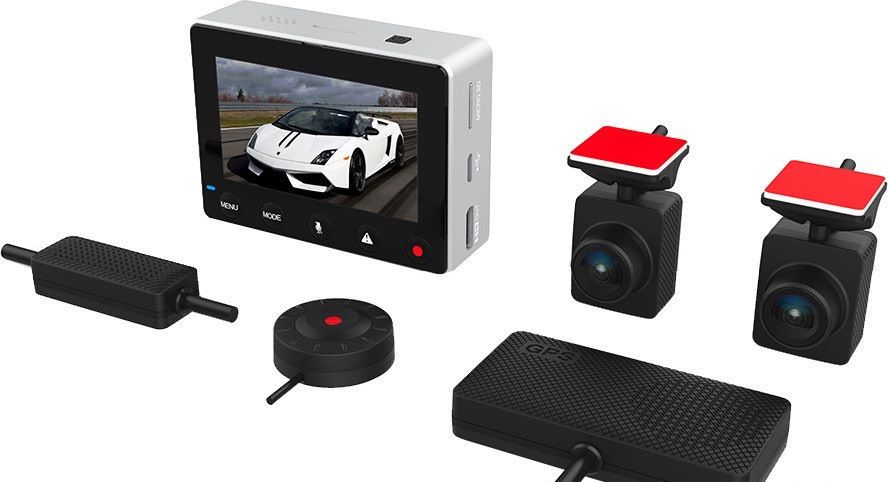

Видеорегистратор с выносной камерой - модели, характеристики, монтаж

Статья обновлена: 18.08.2025

Видеорегистраторы с выносными камерами кардинально расширяют возможности стандартных автомобильных систем. Основной блок размещается скрыто в салоне, а миниатюрная камера фиксирует происходящее с оптимального ракурса. Такая конструкция обеспечивает максимальную защиту от краж и минимизирует помехи обзору.

В статье представлен детальный обзор популярных моделей, анализ их технических характеристик и функциональных возможностей. Рассмотрены ключевые параметры выбора: угол обзора, разрешение видео, качество ночной съемки, температурный диапазон работы и защита от внешних воздействий.

Особое внимание уделено нюансам установки оборудования: правильному позиционированию камеры, прокладке проводов и подключению питания. От корректности монтажа напрямую зависит надежность работы системы и качество записи.

Ключевые преимущества использования раздельных конструкций

Основное достоинство раздельных систем – гибкость размещения компонентов. Основной блок с процессором и памятью монтируется в скрытом месте (бардачок, под сиденье), избегая перегрева и сохраняя салонный интерьер. Выносная камера крепится в оптимальной точке обзора (лобовое стекло, номерная рамка), обеспечивая идеальный угол съемки без видимых проводов.

Такая конструкция значительно повышает надежность. Чувствительная электроника защищена от прямых солнечных лучей, перепадов температур и физического воздействия. Камера, лишенная накопителя и процессора, меньше подвержена перегреву в летний период, что увеличивает срок службы компонентов.

Технические и функциональные выгоды

Улучшенное качество записи: Крупный матричный сенсор камеры размещается непосредственно за стеклом, уменьшая вибрации и паразитную засветку. Отсутствие ограничений по габаритам корпуса позволяет использовать продвинутую оптику.
Расширенная функциональность: Возможность подключения нескольких камер (салон, задний вид) к одному регистратору. Поддержка высокого разрешения (4K) без риска перегрева основного блока.
Повышенная безопасность: Миниатюрная камера менее заметна для злоумышленников. Основной блок легко демонтировать при парковке в неохраняемом месте.

Аспект	Раздельная система	Моноблок
Устойчивость к перегреву	Высокая (блок в тени)	Ограниченная (на стекле)
Угол обзора	Оптимальный (камера у края стекла)	Зависит от крепления зеркала
Заметность в салоне	Минимальная (видна только камера)	Высокая (крупный корпус)

Важный нюанс: Качество монтажа напрямую влияет на эффективность. Прокладка проводов требует аккуратности – их маскируют в потолочных обшивках или стойках. Профессиональная установка исключает помехи работе электроники автомобиля.

Рейтинг лучших моделей для легковых авто 2023-2024 года

При отборе учитывались разрешение видео, качество ночной съемки, надежность креплений, температурный диапазон работы и отзывы владельцев. Все модели поддерживают Full HD запись минимум с двух камер и оснащены G-сенсором для фиксации ударов.

Тестирование проводилось в городских и трассовых условиях при разном освещении. Ключевыми критериями стали стабильность работы, угол обзора выносных модулей (140-170°), защита от перегрева и удобство монтажа.

Топ-5 видеорегистраторов с выносной камерой

Модель	Характеристики	Особенности
BlackVue DR970X-2CH	Разрешение: 4K + Full HD Угол обзора: 162° + 139° Wi-Fi, GPS, облачное хранилище	Цифровая стабилизация STARVIS 2, работа при -20°C...+70°C
Thinkware U1000	Разрешение: 4K + QHD Диапазон частот: 24 ГГц (радар) Суперконденсатор вместо батареи	Режим парковки с мониторингом ударов, защита от перепадов напряжения
VIOFO A139 Pro	Сенсоры: Sony STARVIS 2 Запись: 2K + 1080p + 1080p HDR, WDR-коррекция	Поддержка 256 ГБ карт памяти, скрытый монтаж камер
70mai A800S	Основная камера: 4K Выносная: 1080p 140° Встроенный монитор 2.4"	Голосовое управление, ADAS-ассистент, мониторинг слепых зон
Street Guardian SG9663DCPRO	Двойное питание: аккумулятор + суперконденсатор Запись: 1080p @60fps ×2 Класс защиты: IPX6	Алюминиевый термостойкий корпус, поляризационные фильтры в комплекте

Сравнительный анализ разрешения основных и дополнительных камер

Разрешение главной (салонной) камеры является ключевым параметром для фиксации деталей дорожной обстановки: номеров машин, дорожных знаков, светофоров. Большинство современных моделей оснащаются основной камерой с разрешением от Full HD (1080p) до 4K Ultra HD (2160p), что обеспечивает высокую четкость днем и приемлемое качество ночью при хорошей освещенности.

Дополнительные камеры (заднего вида, боковые, салонные) чаще имеют более скромные характеристики, обычно в диапазоне HD (720p) или Full HD (1080p). Это связано с фокусом на обзорности и углах обзора, а не на максимальной детализации, а также с оптимизацией стоимости и нагрузки на систему обработки данных.

Ключевые отличия в разрешении

Основная камера: Минимум Full HD (1920×1080), оптимально Quad HD (2560×1440) или 4K (3840×2160). Требует высокого битрейта и производительного процессора.
Дополнительные камеры: Чаще HD (1280×720) или Full HD. Сниженные требования к памяти и вычислительной мощности.

Тип камеры	Типичное разрешение	Назначение	Влияние на систему
Основная (передняя)	1080p, 1440p, 4K	Фиксация дороги, номеров, деталей ДТП	Высокая нагрузка на процессор, большой объем записи
Заднего вида	720p, 1080p	Парковка, контроль слепой зоны	Умеренная нагрузка
Салонная	720p, 1080p	Наблюдение за салоном, контроль водителя	Низкая/умеренная нагрузка

Важно: Разрешение дополнительных камер напрямую влияет на угол обзора и светочувствительность. Камеры 720p часто обеспечивают сверхширокий угол (140-180°), но страдают от дисторсии и шумов ночью. Модели 1080p сохраняют баланс между детализацией и обзорностью.

Особенности монтажа основного блока в салоне автомобиля

Основной блок должен быть зафиксирован максимально устойчиво, чтобы исключить смещение при резких маневрах или вибрации. Важно обеспечить свободный доступ к кнопкам управления и экрану, но без перекрытия зоны обзора водителя. Оптимальное расположение минимизирует отражения на лобовом стекле и не мешает эксплуатации органов управления автомобилем.

При выборе места учитывайте длину кабелей для подключения к выносной камере и источнику питания. Рекомендуется заранее продумать маршрут прокладки проводов через стойки кузова или под обшивкой потолка. Избегайте установки вблизи подушек безопасности, вентиляционных дефлекторов и зон с прямым солнечным воздействием.

Ключевые этапы установки

Подготовка поверхности: Обезжирьте зону крепления спиртовым раствором. Для липучки 3М поверхность должна быть сухой и гладкой, для присосок – без трещин и неровностей.
Варианты крепления:
- Липучка 3M: Не оставляет следов, подходит для текстурных поверхностей
- Вакуумные присоски: Требуют периодической проверки фиксации
- Клипсы: Для моделей с креплением к солнцезащитному козырьку
Электропитание: При подключении к прикуривателю используйте тканевую стяжку для провода. Для скрытого монтажа к блоку предохранителей применяйте комплектный адаптер с предохранителем.
Терморегуляция: Оставляйте зазор 3-5 см от стекла для вентиляции. Не размещайте блок на торпедо над радиаторами отопителя.

Профессиональная установка выносной камеры на лобовое стекло

Профессиональный монтаж выносной камеры видеорегистратора требует точного позиционирования и соблюдения технологии фиксации для обеспечения стабильной работы и минимизации вибраций. Камера должна быть установлена строго вертикально, без перекосов, с ориентацией объектива параллельно плоскости дороги для корректного захвата изображения без искажений.

Критически важно обеспечить надежное крепление к стеклу с использованием специализированного двухстороннего скотча VHB (Very High Bond) или прозрачного клея-герметика, предварительно обезжирив поверхность спиртовым составом. Кабель питания и передачи данных прокладывается скрыто под обшивкой потолка, стойками и уплотнителями с обязательной фиксацией пластиковыми стяжками во избежание дребезжания.

Ключевые этапы и требования

Выбор точки установки:
- Зона очистки стеклоочистителей – для бесперебойной видимости
- Область вне поля зрения водителя (обычно за зеркалом заднего вида)
- Минимальное расстояние от шторок/датчиков света (≥5 см)

Особенности подключения:

Тип подключения	Требования	Риски при нарушении
Питание	Через предохранитель с использованием ACC-провода	Разряд АКБ, короткое замыкание
Видеокабель	Изоляция от силовых проводов, отсутствие перегибов	Помехи на записи, потеря сигнала

Тестирование и калибровка:
- Проверка угла обзора при разных условиях освещенности
- Контроль отсутствия бликов от приборной панели
- Верификация стабильности крепления при вибрации

Обязательна герметизация точек ввода кабеля в салон термоусадочными трубками для защиты от влаги. После монтажа выполняется диагностика всех систем автомобиля (особенно ADAS) на предмет возникновения помех.

Проводное подключение системы к бортовой электросети

Проводное подключение обеспечивает стабильное питание видеорегистратора и выносных камер без зависимости от аккумуляторных батарей. Такой метод гарантирует непрерывную работу системы даже при длительной стоянке, если используется режим парковочной записи с мониторингом ударов или движения.

Для корректного подключения требуется согласование напряжения бортовой сети (12В/24В) с входными параметрами регистратора. Обязательно используется предохранитель в цепи питания для защиты оборудования от скачков напряжения и коротких замыканий. Прокладка проводов выполняется в штатных кабель-каналах или под обшивкой салона.

Ключевые аспекты подключения

Источники питания:

Прикуриватель – простой вариант для временного монтажа, но ограничивает функционал парковочного режима
Блок предохранителей – профессиональное подключение через Fuse Tap-адаптеры к цепям ACC/IGN или постоянного (+) питания
Прямое соединение с АКБ – для систем с высоким энергопотреблением, требует усиленной изоляции

Компоненты для монтажа:

Элемент	Назначение	Характеристики
Кабель питания	Передача напряжения от источника к регистратору	Сечение 0,5-1 мм², длина 3-6 м, термостойкая изоляция
Микрофонный кабель	Соединение выносных камер с основным блоком	Экранированный, длина до 8 м
Предохранитель	Защита цепи	Номинал 2-5А (соответствует мощности регистратора)
Клеммы и разъемы	Надежная коммутация	Водонепроницаемые модели для камер

Этапы установки:

Отключение минусовой клеммы АКБ перед работами
Определение точек питания (мультиметром или тестером)
Прокладка проводов через технологические отверстия в стойках лобового стекла
Фиксация кабелей пластиковыми хомутами без натяжения
Подключение красного провода (+) к выбранному источнику через предохранитель
Соединение черного провода (-) с кузовом автомобиля (чистый металл)
Изоляция скруток термоусадкой или изолентой
Тестирование всех режимов работы (включение/выключение с зажиганием)

Беспроводные решения для выносных камер: особенности настройки

Беспроводные выносные камеры передают видеопоток к регистратору через Wi-Fi или радиоканал, исключая необходимость прокладки проводов. Это упрощает монтаж в труднодоступных местах (салон, заднее стекло, багажник) и позволяет оперативно менять положение камеры. Важно учитывать, что расстояние между камерой и регистратором, препятствия (металлические элементы кузова) и помехи от электронных устройств напрямую влияют на стабильность сигнала.

Большинство моделей работает на частоте 2.4 ГГц, некоторые премиальные решения поддерживают 5 ГГц для снижения интерференции. Автономные камеры требуют отдельного питания (от прикуривателя, аккумулятора или бортовой сети), а время их непрерывной работы зависит от емкости батареи. Ключевым ограничением остается пропускная способность: высокое разрешение (Full HD и выше) может вызывать задержки или артефакты изображения при слабом сигнале.

Этапы настройки соединения

Сопряжение устройств: Активируйте режим поиска на регистраторе (часто через меню "Добавить камеру"), затем включите камеру. Для некоторых моделей требуется физическое нажатие кнопки синхронизации на обоих устройствах.
Подключение к сети: Выберите SSID регистратора в списке доступных Wi-Fi сетей на камере (или наоборот) и введите пароль из инструкции. При использовании радиоканала (например, в системах с частотой 1.2 ГГц) синхронизация происходит автоматически при включении.
Позиционирование: Закрепите камеру в выбранном месте, проверяя уровень сигнала в реальном времени через интерфейс регистратора. Оптимальное расстояние – до 10 метров без преград.
Калибровка: Отрегулируйте угол обзора, убедитесь в отсутствии бликов и слепых зон. Настройте параметры записи (разрешение, частоту кадров) с учетом пропускной способности канала.

Параметр	Wi-Fi решение	Радиоканал (1.2 ГГц)
Макс. расстояние	5-15 м (в авто)	10-20 м (в авто)
Устойчивость к помехам	Средняя (чувствительно к сетям 2.4 ГГц)	Высокая (выделенный диапазон)
Питание камеры	Батарея / проводное	Только проводное
Задержка видео	0.3-1 сек	0.1-0.5 сек

Для минимизации обрывов связи избегайте размещения регистратора в металлических нишах, используйте ретрансляторы сигнала (если поддерживается), а также регулярно обновляйте прошивку устройств. При длительной стоянке отключайте камеру для сохранения заряда АКБ автомобиля.

Типичные ошибки при самостоятельной инсталляции регистратора

Самостоятельный монтаж видеорегистратора с выносной камерой требует внимания к деталям и понимания электротехники. Пренебрежение ключевыми правилами приводит к нестабильной работе, повреждению оборудования или даже рискам для безопасности автомобиля.

Распространённые промахи часто связаны с неправильным подключением питания, некорректной прокладкой проводов и ошибочным позиционированием камер. Избегая этих ловушек, вы обеспечите надёжную и долговечную работу системы.

Критичные недочёты монтажа

Прямое подключение к прикуривателю

Использование штатного гнезда прикуривателя как постоянного источника питания вызывает перегрузку цепи, перегрев проводов и разряд АКБ при стоянке. Требуется подключение к постоянному плюсу через предохранитель с использованием специального разъёма.
Некорректная прокладка кабелей

Протяжка проводов вне штатных кабель-каналов (например, под педалями или в зоне движения кресел) приводит к их перетиранию, заклиниванию механизмов и короткому замыканию. Кабель должен фиксироваться стяжками в существующих технологических полостях.
Ошибки позиционирования камер
- Основная камера: Установка в зоне очистки стеклоочистителей или за затемнённой полосой на лобовом стекле ухудшает обзор.
- Выносная камера: Монтаж на гибких элементах кузова (бампера, спойлеры) вызывает вибрацию и "дрожание" изображения.
Нарушение изоляции и контактов

Недостаточная герметизация мест соединения проводов (особенно для внешних камер) провоцирует окисление контактов и коррозию. Обязательно применение термоусадки и влагозащитных муфт.
Игнорирование калибровки

Отсутствие проверки угла обзора после фиксации кронштейнов приводит к "слепым" зонам в записи. Необходима тестовая запись с последующей регулировкой до полного охвата критичных секторов.

Ошибка	Последствие	Профилактика
Подключение к ACC вместо постоянного +12V	Прерывание записи в режиме парковки	Тестером определить постоянный плюс в блоке предохранителей
Перетяжка крепёжных винтов	Трещины на лобовом стекле или корпусе камеры	Затяжка до момента сопротивления без избыточного усилия

Техническое обслуживание и уход за компонентами системы

Регулярное обслуживание гарантирует стабильную работу видеорегистратора и выносной камеры, предотвращает сбои и продлевает срок службы оборудования. Пренебрежение процедурами может привести к ухудшению качества записи, перегреву или выходу компонентов из строя.

Обслуживание включает визуальный осмотр, очистку элементов, проверку соединений и обновление программного обеспечения. Рекомендуется проводить базовые процедуры ежемесячно, а сезонные – перед наступлением зимы или летней жары.

Основной блок

Очищайте корпус от пыли сухой микрофиброй каждые 2 недели
Проверяйте вентиляционные отверстия на отсутствие загрязнений
Контролируйте надежность крепления устройства в салоне
Избегайте попадания жидкостей на корпус

Выносная камера

Протирайте объектив безалкогольной салфеткой для оптики 1 раз в неделю
Удаляйте загрязнения с корпуса мягкой щеткой
Проверяйте герметичность уплотнителей при мойке автомобиля
Контролируйте отсутствие вибрации или смещения крепежа

Кабельная система

Осматривайте провода на предмет перетирания или перелома
Проверяйте плотность соединений в разъемах RCA или USB
Обеспечивайте отсутствие натяжения кабелей при температурном расширении
Защищайте места соединений от влаги термоусадкой

Карта памяти

Форматируйте накопитель через меню регистратора каждые 2 недели
Проверяйте остаток свободного места в цикле записи
Заменяйте карту при появлении ошибок записи или сообщений о медленной скорости
Используйте карты класса V30/U3 с гарантированной скоростью записи

Программное обеспечение

Регулярно проверяйте обновления прошивки на сайте производителя
Сбрасывайте настройки до заводских при нестабильной работе
Тестируйте функцию автоматического включения/выключения
Проверяйте корректность настроек даты и времени

Сезонные мероприятия

Зимний период	Очистка объектива от наледи пластиковым скребком, контроль состояния греющего элемента (при наличии)
Летний период	Защита камеры от прямых солнечных лучей экраном, проверка перегрева основного блока

Список источников

При подготовке материала использовались актуальные технические обзоры, официальная документация производителей и экспертные оценки специализированных автомобильных изданий. Основное внимание уделялось источникам, предоставляющим детальные сравнительные характеристики и практические рекомендации по эксплуатации устройств.

Для обеспечения достоверности информации были проанализированы тесты оборудования в реальных дорожных условиях, изучены отзывы пользователей на профильных форумах, а также проверены инструкции по установке от ведущих брендов сегмента. Критически оценивались параметры энергопотребления, температурной устойчивости и совместимости компонентов.

Каталог технических спецификаций видеорегистраторов 2023-2024 гг. (издание "Электронный Транспорт")
Сравнительный анализ моделей с выносными камерами: отчёт лаборатории CarTech Research
Официальные руководства по установке BlackVue DR750X-2CH, Thinkware U1000, Viofo A139 Pro
Экспертные обзоры на порталах "АвтоГид", "ЗаРулем.Эксперт" и "DVR-Store Knowledge Base"
Полевые тесты энергопотребления в экстремальных температурах (журнал "АвтоДатчики")
Сборник патентов на системы крепления камер и подавления электропомех (2020-2023)
Статистика отказов компонентов по данным сервисных центров "Car Electronics Service Network"
Методические рекомендации по скрытому монтажу от Ассоциации автомобильных инсталляторов
