Видеорегистратор в машине - незаметная установка проводов

Статья обновлена: 18.08.2025

Видеорегистратор превратился в обязательный элемент автомобиля. Он защищает от недобросовестных участников движения и фиксирует важные детали ДТП.

Видимые провода и корпус устройства мешают обзору, портят интерьер и привлекают воров. Скрытая установка решает эти проблемы.

Незаметный монтаж сохраняет эстетику салона и защищает регистратор от кражи. Камера интегрируется в конструкцию автомобиля без ущерба функциональности.

Правильная скрытая установка требует понимания особенностей конкретной модели авто и знания нюансов монтажа. Рассмотрим ключевые аспекты этого процесса.

Критерии выбора модели для незаметного монтажа

Габариты и форма корпуса – ключевой параметр: чем компактнее устройство, тем проще его скрыть за зеркалом заднего вида или в элементах интерьера. Предпочтение отдается узким цилиндрическим или клиновидным моделям с минимальной толщиной, исключающей выпирание за пределы штатных конструкций автомобиля.

Цвет корпуса должен максимально соответствовать тону внутренней отделки салона (преимущественно черный, темно-серый). Матовые поверхности менее заметны при солнечном свете, чем глянцевые. Отдельное внимание – отсутствию светодиодных индикаторов на лицевой панели или возможности их полного отключения в настройках.

Технические и монтажные требования

Бесшовная интеграция с питанием: поддержка подключения к плафону или блоку предохранителей через специальные адаптеры (например, Hardwire Kit) для исключения свисающих проводов.
Отдельный экран: модели без дисплея либо со съемным монитором уменьшают визуальное выделение. Управление через мобильное приложение – обязательное условие.
Угол обзора без компромиссов: несмотря на малые размеры, объектив должен охватывать ≥140° для фиксации событий по всей ширине дороги.

Параметр	Рекомендация	Нежелательно
Крепление	На клейкой основе 3М или магнитное, без массивных кронштейнов	Присоски, поворотные механизмы
Кабель питания	Тонкий плоский провод (легче маскировать под обшивкой)	Круглые жесткие провода
Доп. функции	Wi-Fi, GPS-модуль внутри корпуса	Внешние антенны, громкоговорители

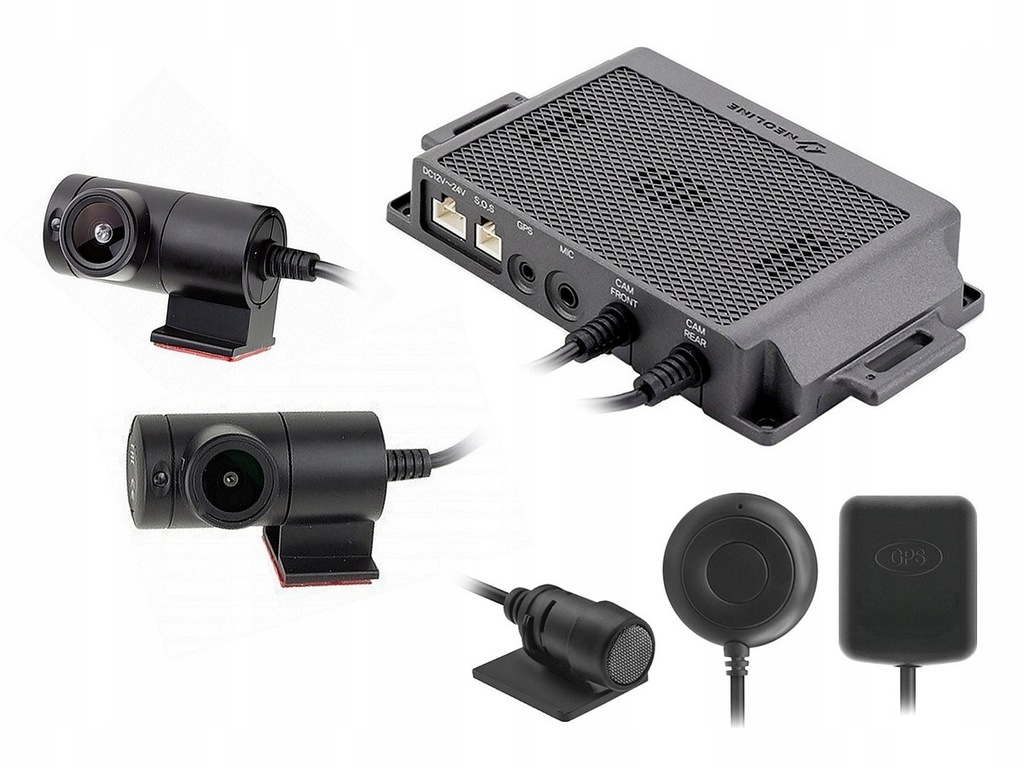

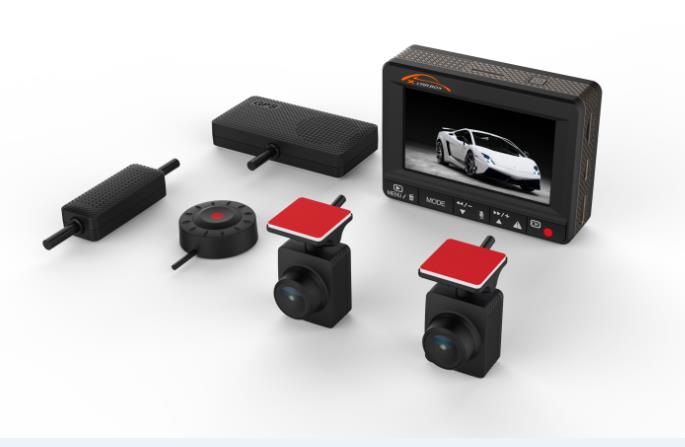

Приоритет – модульным системам с раздельными камерами: основной блок размещается в скрытой зоне (бардачок, под сиденьем), а миниатюрная камера на лобовом стекле почти неразличима. Обязательна проверка термоустойчивости: перегрев на солнце вызывает сбои, а вентиляционные отверстия увеличивают габариты.

Достоинства и недостатки формы «зеркало»

Регистраторы в форме зеркала заднего вида напрямую заменяют штатное салонное зеркало автомобиля. Их основная концепция заключается в максимальной интеграции в интерьер, обеспечивая функциональность видеозаписи без видимых дополнительных устройств.

Такая конструкция подразумевает использование экрана регистратора одновременно в качестве отражающей поверхности зеркала, что накладывает определенные особенности на его эксплуатацию и возможности. Это решение имеет как явные преимущества, так и специфические ограничения.

Достоинства

Максимальная скрытность и эстетика: Полностью интегрирован в интерьер, не привлекает внимания извне и не портит вид салона. Не занимает место на лобовом стекле или торпедо.
Простота установки (в большинстве случаев): Крепление обычно осуществляется с помощью кронштейнов, надевающихся на штатное крепление зеркала, что часто не требует сложной прокладки проводов (питание может браться от плафона освещения).
Отсутствие помех обзору: Занимает место штатного зеркала, не уменьшая и без того ограниченную площадь обзора через лобовое стекло.
Защита от кражи: Внешне неотличим от обычного зеркала, не провоцирует злоумышленников на кражу.
Удобство использования зеркала: Основная функция зеркала заднего вида сохраняется и используется постоянно.

Недостатки

Ограниченный размер экрана: Размер дисплея жестко привязан к размеру штатного зеркала, что часто делает его небольшим и неудобным для детального просмотра видео или настроек.
Компромисс в качестве зеркала или экрана: В режиме зеркала дисплей обычно затемнен, просмотр записей возможен только при включенном экране, что временно отключает функцию зеркала. Качество отражения может уступать обычному зеркалу.
Потенциальные проблемы с углом обзора камеры: Жесткое крепление к зеркалу может ограничить возможности точной регулировки угла наклона камеры для оптимального обзора дороги, особенно если крепление зеркала нестандартное или короткое.
Нагрев: Электронные компоненты (процессор, экран) расположены в закрытом корпусе рядом с зеркалом, что может приводить к его заметному нагреву, особенно летом, и потенциально влиять на долговечность.
Зависимость от штатного крепления: Надежность установки напрямую зависит от прочности штатного крепления зеркала в автомобиле. Вибрации могут передаваться на камеру.
Сложность обслуживания/доступа: Для замены карты памяти, нажатия reset или доступа к разъемам может потребоваться частично снимать устройство с крепления.

Особенности миниатюрных камер: размеры и углы обзора

Габариты миниатюрных камер для скрытого монтажа обычно не превышают 3–5 см в длину и ширину, при толщине 1–2 см, что позволяет интегрировать их за зеркалом заднего вида, в элементы торпедо или декоративные панели салона без визуального выделения. Такая компактность достигается за счет использования специализированных сенсоров и оптики, однако накладывает ограничения на размер матрицы и светосилу объектива.

Угол обзора у мини-камер варьируется в диапазоне 110°–170°, причем широкоугольные линзы (140° и более) обеспечивают панорамную съемку с захватом обочинных зон, но могут давать заметную дисторсию по краям кадра. Узкоугольные варианты (до 120°) минимизируют искажения, но требуют точной юстировки для покрытия критически важных участков перед автомобилем.

Ключевые взаимосвязи параметров

При выборе необходимо учитывать компромиссы между характеристиками:

Размер vs. Разрешение: микро-камеры с 4K-сенсорами требуют более объемного корпуса для теплоотвода
Широкий угол vs. Детализация: сверхширокий обзор (160°+) снижает распознаваемость номеров на расстоянии свыше 10 метров
Толщина корпуса vs. Апертура: ультратонкие модели (менее 1 см) часто ограничены светосилой f/2.0 и хуже снимают ночью

Угол обзора	Преимущества	Ограничения
110°–130°	Минимальная дисторсия, четкая детализация	Малый охват зон А-стоек
140°–160°	Баланс охвата/качества, стандарт для Full HD	Умеренное искривление линий
170°+	Максимальный обзор боковых зон	Сильная "рыбий глаз", шумы по краям

Для скрытых моделей критично соответствие угла установочному месту: камеры с обзором 150°+ монтируют строго по центру лобового стекла, тогда как 120°-версии допускают асимметричное размещение при корректной наводке.

Важность угла наклона объектива при установке

Неправильный угол наклона объектива регистратора приводит к критическим дефектам записи: небо или капот занимают большую часть кадра, а ключевые детали дорожной обстановки (номера машин, светофоры, пешеходы) оказываются за пределами обзора либо искажаются. Это сводит на нет доказательную ценность видео даже при высоком разрешении камеры.

Оптимальный наклон обеспечивает захват всей лобовой зоны с покрытием 3-4 полос движения, горизонтом в верхней трети кадра и видимостью края капота в нижней части (не более 5-10% высоты). Малейшее отклонение вверх или вниз нарушает баланс, особенно при скрытом монтаже за зеркалом или в узком пространстве, где коррекция после фиксации затруднена.

Ключевые аспекты настройки угла

Тест перед фиксацией: Проверка обзора в движении на разных участках дороги (подъем, спуск, городская/трассовая съемка).
Компенсация посадки авто: Учет загруженности салона и клиренса, влияющих на угол обзора.
Исключение бликов: Наклон не должен направлять объектив на солнце или отражающие поверхности.

Ошибка наклона	Последствие	Решение
Чрезмерно вверх	Пересвет неба, потеря деталей асфальта	Опустить объектив, ориентируясь на линию горизонта
Чрезмерно вниз	Перебор капота, обрез верхней части лобового стекла	Приподнять камеру, оставив капот как ориентир

Важно: Используйте встроенный дисплей или мобильное приложение для точного позиционирования. После установки проверьте запись на предмет засветов и геометрии объектов при парковке и движении.

Определение зоны вне поля зрения водителя

Ключевой задачей при скрытой установке регистратора является точное определение областей внутри салона, которые не просматриваются водителем при обычном положении головы и движении глаз во время управления автомобилем. Эта зона должна обеспечивать надежную фиксацию событий на дороге через лобовое стекло, оставаясь при этом незаметной для самого водителя в зеркала заднего вида и при естественном осмотре салона.

Основными ориентирами служат конструктивные элементы автомобиля: верхняя часть лобового стекла возле зеркала заднего вида, торпедо под приборной панелью, стойки кузова, ниши мультимедийных систем или воздуховоды. Выбор конкретной точки зависит от модели авто и угла обзора камеры, но принцип неизменен – устройство должно находиться вне сектора, перекрываемого рулевой колонкой, зеркалами и типичными траекториями взгляда.

Критерии выбора зоны установки

Для корректного позиционирования учитывайте:

Угол обзора камеры: объектив должен захватывать всю ширину проезжей части без существенных слепых зон по бокам.
Отсутствие визуальных помех: датчики дождя, тонировочные полосы, элементы декора не должны перекрывать линзу.
Доступность для обслуживания: возможность подключения питания, извлечения карты памяти без демонтажа обшивки.

Рекомендуемые зоны	Потенциальные проблемы
За зеркалом заднего вида	Риск вибрации на неровных дорогах
Верхняя кромка лобового стекла (у края)	Частичное перекрытие стойкой кузова
Панель под рулевой колонкой	Ограниченный обзор дорожной обстановки

Важно: Проведите практический тест перед фиксацией регистратора – сядьте на водительское место и убедитесь, что корпус устройства не виден напрямую и не отражается в зеркалах. Используйте макет или камеру с выключенным экраном для имитации.

Оптимальное место для размещения основного блока

Основной блок регистратора требует размещения в зоне, исключающей прямое попадание солнечных лучей и не мешающей обзору водителя. Критично избегать областей подушек безопасности, зон деформации кузова при авариях и мест с высоким нагревом (возле дефлекторов обдува).

Электропроводка должна аккуратно интегрироваться в штатную жгутовую разводку автомобиля, обеспечивая надёжное питание без риска короткого замыкания. Минимизация видимой проводки повышает эстетику и снижает вероятность повреждения кабелей.

Типовые решения

Наиболее распространённые варианты:

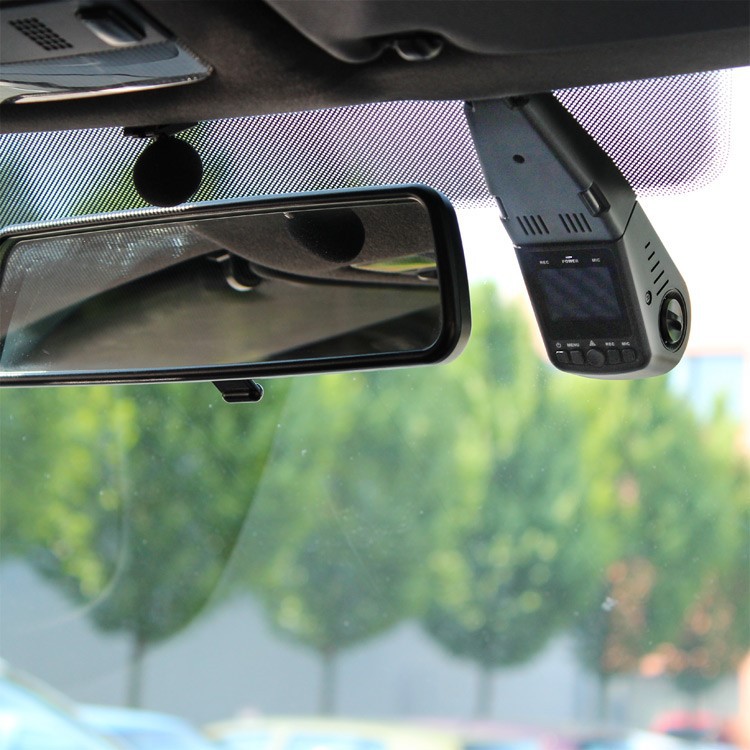

За зеркалом заднего вида – маскируется тенью, сохраняет широкий угол обзора
Верхняя часть лобового стекла у края – вне критичных зон деформации
Торпедо возле стойки А – с прокладкой проводов под обшивкой

Локация	Преимущества	Риски
За зеркалом	Скрытность, центральная картинка	Сложность обслуживания
Верх стекла	Лёгкий монтаж, охлаждение	Вибрация на неровностях
Стойка А	Быстрый доступ, минимум проводов	Частичное затенение обзора

Обязательные проверки после установки: отсутствие бликов на записи, корректная работа датчиков (G-сенсор, GPS-антенна), свободное движение рычагов стеклоочистителей. Фиксация корпуса на двухсторонний скотч 3М обязательна для предотвращения смещения.

Интеграция камеры в пластиковые элементы салона

Основной задачей при интеграции камеры в пластиковые детали салона является сохранение заводского вида интерьера. Для этого корпус регистратора минимизируется до размеров объектива и процессорного модуля, а элементы крепежа и проводки полностью скрываются за обшивкой.

Пластиковые панели (стойки лобового стекла, кожухи зеркал заднего вида, карты освещения) модифицируются методом фрезеровки или литья под конкретную модель камеры. Точность подгонки исключает вибрации и посторонние шумы при движении автомобиля, а расположение оптики рассчитывается для оптимального угла обзора без искажений.

Ключевые технологии монтажа

Лазерное сканирование панелей для создания 3D-моделей посадочных гнёзд
Применение термостойких полимерных клеев с показателем адгезии >4 МПа
Использование штатных технологических отверстий для прокладки кабелей к блоку питания

Элемент салона	Преимущества интеграции	Сложности реализации
Кожух зеркала заднего вида	Центральное расположение, минимальный пробег проводов	Ограниченное пространство для теплоотвода
Плафон освещения	Прямой доступ к электропитанию	Риск бликов от габаритных огней
Стойка лобового стекла (А-колонна)	Естественная маскировка корпуса	Необходимость согласования с подушками безопасности

Обязательным этапом становится тестирование термоустойчивости в диапазоне -40°C до +85°C, так как пластиковая обшивка подвержена температурным деформациям. Для моделей с подогревом стекол дополнительно экранируют электронные компоненты от электромагнитных помех.

Демонтаж заводской пластиковой накладки
Формирование монтажной платформы с нишей для камеры
Установка демпфирующей прокладки по контуру корпуса
Покрытие видимых срезов УФ-стабилизированной краской

Скрытая проводка: виды кабелей и их маскировка

Основной задачей при скрытом монтаже является прокладка кабеля питания и, при необходимости, дополнительных проводов (например, для задней камеры) таким образом, чтобы они не нарушали эстетику салона и не мешали водителю. Для этого используются штатные кабельные трассы автомобиля: под обшивкой потолка, стойками, порогами, резиновыми уплотнителями дверей и приборной панелью.

Правильно выбранный тип провода и его грамотная маскировка предотвращают повреждение проводки при эксплуатации, исключают посторонние шумы и сохраняют функциональность подушек безопасности. Ключевое значение имеют характеристики кабеля: гибкость, сечение жил и качество изоляции.

Типы кабелей и методы их скрытия

Для подключения регистратора применяют:

Стандартный USB-кабель – подключается к прикуривателю. Маскируется под торпедой, в нише бардачка или вдоль стыков пластиковых панелей.
Тонкий коаксиальный кабель (RG-174) – для передачи видео с задней камеры. Прокладывается под потолочной обивкой или резиновыми уплотнителями дверей.
Кабель типа "витая пара" – для систем с раздельными видеомодулями. Укладывается в гофротрубку и фиксируется стяжками вдоль штатной проводки автомобиля.

Эффективные методы маскировки:

Использование пластиковых монтажных лопаток для аккуратной укладки проводов под обшивку без повреждений.
Фиксация кабеля клипсами-липучками или нейлоновыми стяжками за элементами торпеды.
Прокладка через резиновые сальники при подключении к блоку предохранителей для герметичности.
Декорирование проводов под цвет интерьера термоусадочной трубкой или тканевой изолентой.

Тип кабеля	Где использовать	Рекомендуемая маскировка
USB (питание)	От прикуривателя к лобовому стеклу	Под торпедой, за ковролином А-стойки
Коаксиальный (видео)	От салона к заднему стеклу	В потолочных стыках, под уплотнителем багажника
Провод ACC	К блоку предохранителей	В штатном жгуте моторного щита

Важно: При подключении к предохранителям обязательно использовать предохранительный адаптер (Add-a-Fuse) для защиты цепи. Избегайте прокладки кабелей поперёк зон срабатывания подушек безопасности (боковые стойки, руль).

Последовательность разборки обшивки потолка

Подготовка инструментов: перед началом работ потребуется пластиковый шпатель для демонтажа, крестообразная отвертка, торцевой ключ (чаще T15-T20) и стяжки для фиксации проводов. Обязательно отключите аккумулятор во избежание короткого замыкания.

Определение точек крепления: визуально осмотрите потолочную панель – крепежные элементы обычно скрыты под заглушками возле плафонов освещения, козырька зеркала заднего вида и фронтальных стыков. Приложите умеренное давление пальцем для выявления пружинных клипс.

Поэтапная разборка

Снятие плафонов освещения:
- Подденьте пластиковым шпателем край плафона
- Извлеките лампочки из патронов
- Отсоедините разъемы питания
Демонтаж козырька зеркала заднего вида:
- Сдвиньте защитные крышки по бокам козырька
- Выкрутите винты крепления отверткой
- Аккуратно потяните козырек вниз
Освобождение клипс:
- Начните от стыка лобового стекла
- Продвигайтесь вдоль дуг обшивки
- Применяйте равномерное усилие без перекоса

Зона демонтажа	Тип крепежа	Рекомендации
Центральная часть	Пластиковые клипсы	Тянуть строго вниз
Боковые дуги	Металлические скобы	Использовать монтажную лопатку
Зона крепления зеркала	Винты Torx	Фиксировать при снятии

Важно: при снятии держите обшивку двумя руками – гибкий пластик может треснуть. Провода датчиков АБС/подогрева не натягивайте. Для временной фиксации потолочной панели используйте стяжки к рукояткам.

Правила снятия резиновых уплотнителей дверей

Аккуратное удаление уплотнителя критично для предотвращения повреждений и обеспечения незаметной прокладки проводов видеорегистратора. Неправильные действия могут привести к деформации резины или поломке креплений, что нарушит герметичность двери и вызовет шум при движении.

Перед началом работ подготовьте пластиковый монтажный инструмент (лопатку или медиатор), чистую ветошь и силиконовую смазку. Убедитесь, что салон сухой, а температура воздуха выше +10°C – холод делает резину хрупкой. Работайте при хорошем освещении, последовательно освобождая уплотнитель по периметру двери.

Пошаговый алгоритм демонтажа

Начните с верхнего угла возле зеркала, где уплотнитель крепится свободнее:

Зафиксируйте уплотнитель пальцем у точки начала демонтажа
Введите пластиковую лопатку под резину под углом 30-45°
Плавно поддевайте элемент короткими движениями (2-3 см за раз)
Придерживайте отсоединённый участок рукой, предотвращая самопроизвольное падение
Особую осторожность проявляйте в зонах изгибов и возле фиксаторов стаканов

Ключевые запреты:

Не используйте металлические инструменты (отвёртки, ножи)
Не допускайте резких рывков или перекручивания резины
Не тяните за уплотнитель более чем на 10 см без повторной фиксации

После прокладки кабеля обязательно выполните:

Действие	Технология	Цель
Очистка паза	Протрите канал влажной тканью без ворса	Удаление пыли для адгезии
Обработка резины	Нанесите силиконовую смазку кистью	Профилактика пересыхания
Установка	Вдавливайте уплотнитель ладонью до щелчка	Восстановление геометрии

Проверьте герметичность после монтажа: при закрытой двери лист бумаги должен плотно удерживаться в проёме. При появлении зазоров повторите укладку проблемного участка.

Безопасное подключение к предохранителям

Правильное подключение к блоку предохранителей гарантирует стабильную работу видеорегистратора и защищает бортовую сеть автомобиля от коротких замыканий или перегрузок. Неверный монтаж может привести к выходу из строя электрооборудования, расплавлению проводки или возгоранию, поэтому критически важно соблюдать технологию.

Используйте только специальные автомобильные предохранительные приспособления: миниатюрные ответвители (Add-a-Fuse) с предохранителем-заглушкой. Это позволяет создать отдельную защищенную цепь для регистратора без нарушения штатной электропроводки. Категорически запрещено напрямую скручивать провода с ножками предохранителей или контактами реле.

Ключевые этапы подключения

Выбор точки питания: Найдите в блоке предохранителей цепи с напряжением 12В, работающие только при включенном зажигании (например, обогрев стекол, прикуриватель). Проверьте мультиметром.
Определение номинала: Подберите предохранитель-заглушку для ответвителя с током, соответствующим штатному предохранителю в выбранном слоте (обычно 5-15А).
Коммутация проводов: Желтый провод регистратора (ACC) подключите через ответвитель к выбранной цепи. Красный провод (постоянное +12В) – только к аккумуляторной батарее через отдельный предохранитель, если требуется парковочный режим.

Цвет провода	Назначение	Точка подключения
Желтый	Питание при зажигании (ACC)	Цепь через ответвитель в блоке предохранителей
Красный	Постоянное +12В	Прямо на АКБ (с предохранителем у клеммы)
Черный	Земля (GND)	Болт кузова с очищенным металлом

Отсоедините минусовую клемму АКБ перед началом работ.
Убедитесь в отсутствии напряжения на контактах индикатором.
Фиксируйте провода пластиковыми стяжками вдали от движущихся деталей.
Изолируйте все соединения термоусадкой или кембриками.
После монтажа проверьте цепь тестером на отсутствие КЗ.

Использование адаптера OBD-II для постоянного питания

Адаптер OBD-II предоставляет прямое подключение к бортовой сети автомобиля через диагностический разъем, исключая необходимость прокладки проводов к блоку предохранителей или аккумулятору. Это обеспечивает стабильное питание 12В независимо от положения ключа зажигания, что критично для функций парковочного режима и непрерывной записи.

Подключение выполняется за секунды: совместимый адаптер вставляется в стандартный OBD-II порт (расположенный обычно под рулевой колонкой), а регистратор подключается к нему через USB или иной разъем. Современные адаптеры автоматически отключают питание при падении напряжения АКБ ниже заданного порога (например, 11.8В), предотвращая разряд батареи.

Ключевые преимущества и особенности

Автоматическое управление питанием: интеллектуальные схемы адаптера контролируют напряжение АКБ, отсекая нагрузку при критическом разряде.
Защита от перегрева: встроенные предохранители и термозащита исключают риски КЗ и перегрузок цепи.
Сохранение гарантии: подключение через OBD-II не требует вмешательства в штатную электропроводку.

Параметр	Значение/Описание
Напряжение отсечки	11.6В–12.2В (регулируется на некоторых моделях)
Максимальный ток	До 5А (зависит от адаптера)
Совместимость	Любые регистраторы с питанием 5В USB или 12В

Важно: перед покупкой адаптера убедитесь в совместимости с моделью автомобиля (разъем OBD-II присутствует в машинах, выпущенных после 2001 года). Для энергоемких систем (2 камеры, радар-детектор) выбирайте адаптеры с током от 3А.

Организация заземления без помех для электроники

Неправильное подключение массы видеорегистратора вызывает помехи в аудио- и видеосигнале: рябь на записи, фоновый гул, мерцание экрана. Основная причина – паразитные токи, возникающие из-за разницы потенциалов между точками заземления бортовой сети и корпусом устройства.

Критически важно избегать подключения к штатным точкам массы аудиосистемы, блока управления двигателем или осветительных приборов. Такие цепи подвержены высокочастотным наводкам от генератора, топливного насоса или системы зажигания, которые передаются на чувствительную электронику регистратора.

Ключевые принципы электробезопасности

Используйте отдельный провод заземления сечением не менее 1.5 мм² с минимальной длиной. Подключайте его напрямую к кузову автомобиля в зонах с защитой от коррозии:

Оголите краску до металла в месте контакта
Обработайте поверхность антикоррозийным составом
Зафиксируйте клемму болтовым соединением

При подключении через предохранитель соблюдайте правила:

Сила тока регистратора	Рекомендуемый номинал предохранителя
До 1А	3А
1-2А	5А

Обязательно проверьте цепь мультиметром:

Отключите магнитолу и другие потребители
Замерьте сопротивление между точкой заземления и минусом АКБ – показания должны быть близки к нулю
Проконтролируйте напряжение при работающем двигателе – стабильные 13.5-14.5В

Для подавления высокочастотных помех установите ферритовый фильтр на силовой кабель вблизи разъема регистратора. Альтернативное решение – интеграция LC-фильтра с параметрами:

Индуктивность дросселя: 100-200 мкГн
Ёмкость конденсатора: 100-470 мкФ

Прокладка кабеля через стойки кузова

Планируйте трассу кабеля от регистратора к блоку предохранителей, избегая зон подушек безопасности и подвижных элементов. Используйте пластиковый монтажный инструмент для аккуратного демонтажа обшивки стоек, начиная с верхней части возле крепления зеркала или потолка. Проверьте маршрут на наличие острых кромок металла или существующей проводки.

Пропустите кабель внутри полости стойки, фиксируя его пластиковыми хомутами к штатной жгуту проводов через каждые 15–20 см. Избегайте натяжения – оставьте петлю 3–5 см у разъёмов. При проходе через технологические отверстия используйте резиновые втулки или термоусадку для защиты изоляции.

Ключевые этапы и материалы

Демонтаж обшивки:
- Снимите заглушки крепежа отвёрткой с плоским жалом
- Отсоедините датчики света/дождя (если мешают)
Прокладка кабеля:
- Закрепите провод параллельно заводской проводке
- Не допускайте пересечения с трубками кондиционера
Защита кабеля:

Место риска Решение

Металлические кромки Кембрик или изолента

Зоны вибрации Пенополиуретановая лента

После прокладки проверьте работу всех снятых элементов: лючков, подсветки, ремней безопасности. Убедитесь, что кабель не создаёт помех при регулировке сидений и не пережимается при сборке стойки. Тестируйте регистратор на всех режимах движения до финальной фиксации обшивки.

Маскировка проводов под ковриками и порогами

Прокладка кабелей под салонными ковриками – один из самых доступных и быстрых способов скрытой установки. Для этого провод питания от регистратора аккуратно заводят под резиновый или текстильный коврик водительской зоны, предварительно сняв его для удобства монтажа. Кабель фиксируется пластиковыми хомутами или малярным скотчем вдоль штатных жгутов, чтобы исключить смещение и трение об элементы кузова.

Трассировка через пороги обеспечивает более профессиональный результат и защиту провода от повреждений. Сняв пластиковые накладки порогов (обычно крепящиеся на клипсах), кабель укладывают в свободные каналы или крепят к корпусу стяжками, избегая зон расположения подвижных механизмов сидений. Обязательно проверяют отсутствие перегибов и защемлений при обратной сборке элементов салона.

Ключевые этапы работ

Демонтаж элементов: аккуратно снять коврики/накладки порогов без применения чрезмерной силы
Фиксация кабеля: использование нейлоновых стяжек или клейких площадок через каждые 15-20 см
Защита от перетирания: изоляция провода в гофротрубку при контакте с металлическими кромками
Тестирование функциональности: включение регистратора до окончательной сборки

Метод	Сложность	Риск повреждения
Под ковриком	Низкая	Возможно замятие кабеля ногами
Через пороги	Средняя	Минимальный при правильной укладке

Особое внимание уделяют месту вывода кабеля к прикуривателю или блоку предохранителей – здесь провод маскируют под торпедой или уплотнителем лобового стекла. Для подключения к магнитоле или плафону используют специальные разъемы-слоты вместо скруток.

Фиксация компонентов на двусторонний скотч 3M

Надёжная фиксация миниатюрной камеры и блока питания требует выбора качественного крепежа. Двусторонний скотч 3M VHB (Very High Bond) обеспечивает прочное сцепление с поверхностями без повреждения салона. Его клеевой слой устойчив к вибрациям, перепадам температур (-40°C до +90°C) и кратковременному нагреву от электроники.

Полиакрилатная основа скотча распределяет механические нагрузки равномерно, предотвращая отклеивание при езде по неровным дорогам. Важно использовать специализированные серии 3M: например, 5952 для пластиковых панелей или 5925 для стеклянных поверхностей лобового стекла. Толщина ленты (0.5–2.0 мм) компенсирует микронеровности.

Правила монтажа

Перед установкой обезжирьте поверхности спиртовым раствором. Удалите защитную плёнку только с одной стороны ленты, прижмите элемент к скотчу на 30 секунд. После позиционирования регистратора снимите второй защитный слой и плотно придавите устройство к месту установки на 1 минуту.

Вырежьте фрагмент скотча по размеру корпуса (минимум 3 точки крепежа)
Прогрейте салон до +20°C для улучшения адгезии
Не подвергайте нагрузке 24 часа (время полимеризации клея)

Поверхность	Рекомендуемая серия 3M	Срок службы
Текстурированный пластик	5952 Black	5+ лет
Гладкое стекло	5925F	7+ лет
Металлические кронштейны	4611	10+ лет

Важно: Не применяйте обычный канцелярский скотч – он теряет свойства при нагреве. Для трудных поверхностей (кожа, силикон) используйте праймер 3M 94. При демонтаже прогрейте феном и аккуратно подденьте леской.

Настройка незаметного Wi-Fi для просмотра записей

Скрытый монтаж видеорегистратора предполагает минимизацию видимых элементов, включая кабели и индикаторы. Беспроводное подключение к записанному материалу через Wi-Fi критически важно для сохранения незаметности системы, исключая необходимость физического извлечения карты памяти или подключения проводов.

Настройка скрытой Wi-Fi сети требует решения двух задач: обеспечения стабильного соединения для передачи данных и маскировки самого факта присутствия беспроводного модуля. Это достигается через грамотную конфигурацию параметров вещания и безопасности, предотвращающую случайное обнаружение сети посторонними устройствами.

Ключевые этапы настройки

Реализация незаметного подключения включает следующие шаги:

Изменение стандартных параметров сети:
- Переименуйте SSID (имя сети), избегая упоминаний бренда регистратора (например, вместо "Xiaomi_DVR" используйте нейтральное "Corridor_Light").
- Отключите широковещательную рассылку SSID (режим "Hidden Network") – сеть не будет отображаться в списках доступных подключений.
Оптимизация мощности сигнала:
Уменьшите мощность передатчика в настройках Wi-Fi модуля до минимально необходимой для устойчивой связи внутри автомобиля (например, 20-30%). Это сократит радиус обнаружения сети снаружи.
Защита и авторизация:
- Активируйте шифрование WPA2-PSK или WPA3 с сложным паролем (12+ символов, буквы верхнего/нижнего регистра, цифры, спецсимволы).
- Включите фильтрацию по MAC-адресам, разрешив подключение только вашему смартфону или планшету.

Важные технические ограничения:

Параметр	Рекомендация	Цель
Частота вещания	Используйте 5 ГГц (если поддерживается)	Меньший радиус действия сигнала vs. 2.4 ГГц, снижение риска обнаружения
Автономная работа	Настройте отключение Wi-Fi через 1-5 мин неактивности	Экономия энергии аккумулятора, минимизация электромагнитного поля
Уведомления	Отключите звуковые/световые сигналы работы Wi-Fi	Предотвращение демаскировки по звуку или светодиодам

Для подключения к скрытой сети вручную добавьте профиль Wi-Fi на смартфоне, указав точное имя SSID, тип безопасности и пароль. Учитывайте, что постоянная работа Wi-Fi повышает энергопотребление – активируйте модуль только для оперативного просмотра или выгрузки файлов.

Запуск записи автоматически при старте двигателя

Реализация автоматического включения видеорегистратора при запуске двигателя обеспечивает непрерывную фиксацию событий без ручного вмешательства пользователя. Для этого используется подача питания на устройство через цепь зажигания автомобиля, синхронизированную с работой силового агрегата.

При корректном подключении регистратор активируется в течение 5-15 секунд после поворота ключа или нажатия кнопки стартера. Современные модели поддерживают функцию «Parking mode», переключаясь в энергоэффективный режим наблюдения при остановке двигателя.

Способы подключения

Через прикуриватель – простой метод, но требует свободного гнезда и ручного отключения при длительной стоянке.
Прямое соединение с блоком предохранителей – скрытый монтаж проводов с использованием предохранителя ACC (зажигание).
Через реле зажигания – гарантированное срабатывание при пуске двигателя без ложных активаций.

Параметр	Значение
Задержка отключения	3-30 минут после остановки ДВС (зависит от модели)
Минимальное напряжение	11.6-12.4V для защиты АКБ

Важно: При подключении к аккумулятору напрямую используйте защиту от глубокого разряда. Некорректный монтаж может вызвать:

Потерю гарантии на электросистему авто
Преждевременный износ АКБ
Перегроз проводки

Тест качества видео после установки: типичные ошибки

После скрытого монтажа видеорегистратора критически важно провести тест записи в реальных условиях. Игнорирование этого этапа или поверхностная проверка приводят к выявлению дефектов только в критический момент, когда ценная информация уже утрачена.

Основная сложность заключается в том, что качество изображения при скрытой установке часто страдает из-за компромиссов в позиционировании камеры и внешних помех. Без системной проверки всех параметров видеопотока невозможно гарантировать работоспособность системы.

Распространённые ошибки при тестировании

Проверка в неподходящих условиях: Тестирование только днём в ясную погоду или в статичном положении автомобиля. Реальная эксплуатация включает ночные поездки, тряску, дождь и движение объектов.

Неправильная фокусировка:
- Размытие номеров встречных машин на дистанции 5-7 метров
- Потеря резкости по углам кадра из-за кривизны стекла
Помехи от элементов конструкции:
- Тонировка или нагревательные нити стекла создают муар
- Частичное перекрытие обзора козырьком или датчиками
Ошибки экспозиции:
- Засвеченное небо днём при затемнённой проезжей части
- Полная потеря деталей в тенях при ночной съёмке

Критерий теста	Ошибка	Последствие
Читаемость номеров	Тест на скорости менее 60 км/ч	Номера размываются в реальном движении
Стабилизация	Отсутствие проверки на неровной дороге	"Дрожание" кадра на кочках
Инфракрасная подсветка	Тест без учёта отражений от салона	Заливка кадра бликами ночью

Недооценка углов обзора: Смещение камеры всего на 5° от оптимальной оси приводит к потере 20% критической зоны съёмки. Особенно критично при установке за зеркалом заднего вида.

Ключевое правило: Тест считается успешным только при сохранении читаемости дорожных знаков, номеров транспорта и деталей происшествия при любом освещении и скорости движения.

Контроль нагрева в закрытых полостях салона

Электронные компоненты видеорегистраторов критично воспринимают длительное воздействие высоких температур, характерных для герметичных зон автомобиля (область зеркала заднего вида, пространство за приборной панелью). Летом температура в таких полостях достигает 70-85°C, что провоцирует термическую деградацию аккумуляторов, расслоение текстолита на платах и снижение ресурса матриц камер.

Отсутствие естественной конвекции в замкнутых пространствах блокирует эффективный отвод тепла. Традиционное воздушное охлаждение бесполезно из-за изолированности полости, а нагрев от процессора и элементов питания создаёт локальные термические точки с риском возгорания проводки или пластиковых элементов обшивки.

Стратегии терморегулирования

Производители применяют многоуровневые решения для защиты оборудования:

Термодатчики с приоритетным управлением – отключают запись или переводят устройство в спящий режим при достижении порога +65°C
Бескорпусные схемы – монтаж плат без защитного кожуха для прямого контакта с металлическими элементами кузова, выполняющими роль радиатора
Термопрокладки и теплопроводящие клеи – передача тепла от чипов к несущим конструкциям салона

Технология	Механизм действия	Ограничения
Суперконденсаторы	Замена литий-ионных АКБ на термостойкие накопители	Сокращение времени автономной работы
Керамические платы	Использование субстратов с высокой теплопроводностью	Увеличение стоимости на 15-20%

Обязательным элементом является программная диагностика – регистраторы с скрытым монтажом оснащаются журналом температур для анализа перегревов через мобильное приложение. При частых срабатываниях термозащиты рекомендуется установка дополнительных тепловых экранов из фольгированных материалов на ближайшие элементы кузова.

Способы защиты камеры от бликов и отражений

Поляризационные фильтры (CPL) – основной инструмент для борьбы с бликами и отражениями. Они устанавливаются поверх объектива и физически отсекают поляризованный свет, исходящий от мокрого асфальта, стекол других автомобилей или бликующих поверхностей салона. Результат – насыщенные цвета, повышенная контрастность и устранение опасных "засветов", мешающих разбору номеров или деталей ДТП.

Оптимальное позиционирование камеры минимизирует риски. Размещайте регистратор максимально близко к лобовому стеклу, строго за зеркалом заднего вида или в зоне очистки стеклоочистителей. Избегайте установки на тонированную полосу или участки с трещинами – это усиливает искажения. Дополнительно проверяйте отсутствие в кадре элементов торпедо (ковриков, фигурок), способных отражать солнечные лучи.

Дополнительные меры и материалы

Антибликовое покрытие объектива: Наносится производителем для рассеивания точечных источников света.
Защитные кожухи с блендой: Боковые выступы (бленды) экранируют объектив от боковой засветки.
Регулярная очистка стекла и линзы: Грязь, жирные разводы или снег катастрофически усиливают рассеивание света.
Специальные матовые накладки на торпедо: Снижают отражение солнца от светлой пластиковой панели в нижней части кадра.

Проблема	Решение	Эффект
Блики от мокрого асфальта/стекол	CPL-фильтр	Контрастное изображение, читаемые номера
Отражение салона в стекле	Сдвиг камеры к стеклу + матовые накладки на торпедо	Чистый кадр без теней от приборов
Боковая засветка (солнце у горизонта)	Кожух с блендой	Отсутствие "замыливания" части изображения

Важно: CPL-фильтр требует периодической ручной корректировки угла вращения (особенно после смены направления движения) для максимальной эффективности против конкретного источника бликов.

Скрытие индикаторных ламп и кнопок управления

Основной задачей при скрытой установке является маскировка всех элементов, выдающих присутствие регистратора: светодиодных индикаторов (питания, записи, Wi-Fi) и кнопок (включения, блокировки файла, экрана). Даже минимальная подсветка в темноте привлекает внимание и сводит на нет преимущество скрытого монтажа.

Для решения проблемы применяют несколько методов: физическое экранирование светодиодов непрозрачными материалами (изолента, термоусадка), программное отключение подсветки через настройки (если предусмотрено производителем), либо демонтаж светоизлучающих элементов с платы. Кнопки обычно маскируют декоративными панелями салона или переносят в зону, недоступную для визуального контроля.

Технологии маскировки

Экранирование светодиодов: нанесение черного силикона, лака или использование светоизолирующих колпачков
Перенос элементов управления: интеграция кнопок в штатные органы авто (подрулевые переключатели, блоки климат-контроля)
Кастомизация корпуса: установка светофильтров на индикаторы, окрашивание кнопок в цвет интерьера
Беспроводное управление: использование мобильных приложений вместо физических кнопок

Элемент	Метод скрытия	Риски
Индикатор записи	Затемняющая пленка	Потеря визуального контроля
Кнопка экстренной фиксации	Перенос в бардачок	Затрудненный доступ
Wi-Fi модуль	Программное отключение LED	Перегрев при постоянной активности

Важно: при физическом вмешательстве в электронные компоненты сохраняйте гарантийные пломбы и избегайте повреждения токопроводящих дорожек. Альтернативой служит выбор моделей с изначально отключаемой подсветкой или опцией "stealth mode".

Оцените необходимость визуального контроля: критичные индикаторы (ошибки) оставьте доступными
Используйте съемные экраны для временного доступа к кнопкам
Проверьте углы обзора после установки с водительского и пассажирского мест

Обновление прошивки без демонтажа устройства

Современные автомобильные видеорегистраторы с функцией скрытой установки часто предусматривают возможность обновления микропрограммы через внешние интерфейсы. Это позволяет устранить программные ошибки, добавить новые функции или повысить стабильность работы без физического извлечения устройства из места монтажа.

Для успешного обновления требуется предварительная подготовка: проверка соответствия версии прошивки модели регистратора, обеспечение стабильного питания через прикуриватель или Power Bank, а также использование оригинального USB-кабеля. Несоблюдение этих условий может привести к сбою и выходу оборудования из строя.

Ключевые методы обновления

Через мобильное приложение: Регистраторы с Wi-Fi модулем синхронизируются со смартфоном. Прошивка загружается в приложение, после чего передаётся на устройство через прямое беспроводное соединение.

Обновление с карты памяти:

Скачать актуальную версию ПО с официального сайта производителя
Распаковать архив в корневую директорию microSD
Установить карту в регистратор
Активировать обновление через системное меню устройства

Использование USB-порта: При подключении к компьютеру кабелем регистратор определяется как внешний накопитель. Файл прошивки копируется в указанную папку, после чего запускается автоматическая инсталляция.

Риск при обновлении	Меры предосторожности
Разряд батареи	Подключение к сети автомобиля/внешнему питанию
Повреждение файлов	Проверка контрольной суммы скачанного образа
Несовместимость версий	Строгое соответствие модели и ревизии железа

Важно: Во время процесса запрещено выключать зажигание, извлекать карту памяти или разрывать USB-соединение. После успешного обновления рекомендуется выполнить сброс к заводским настройкам для исключения конфликтов программных компонентов.

Как незаметно извлечь карту памяти

Основная задача – минимизировать визуальные и тактильные признаки вмешательства в систему регистратора. Убедитесь, что автомобиль находится в безопасном месте, а двигатель выключен, чтобы избежать случайной активации устройства во время процедуры. Проверьте, не активирована ли функция автоматической блокировки файлов при извлечении карты, что может привести к потере данных или программным сбоям.

Используйте тонкие антистатические перчатки для предотвращения оставления отпечатков на корпусе устройства и карте памяти. Если регистратор скрыт за зеркалом заднего вида или в панели приборов, подготовьте инструменты для деликатного доступа: пластиковую лопатку для снятия обивки и пинцет с силиконовыми наконечниками, чтобы избежать царапин на деталях. Держите под рукой магнитную приёмную поверхность для временного хранения мелких винтов.

Порядок действий

Определите тип крепления:
- Встроенный слот с фиксатором: нажмите карту до щелчка, затем отпустите для выдвижения.
- Наружный лоток: придержите корпус регистратора, извлеките лоток указательным пальцем.
Извлеките карту под углом 30-45° к плоскости слота, избегая резких движений. Если карта застряла, слегка пошатайте её из стороны в сторону, не прилагая усилий.
Немедленно поместите карту в экранированный контейнер (например, металлическую коробку) для защиты от электромагнитных помех и физических повреждений.

Риск	Метод нейтрализации
Срабатывание датчика встряски	Фиксируйте корпус регистратора ладонью во время извлечения
Оставление следов	Протрите слот и карту микрофиброй после извлечения
Потеря мелких деталей	Используйте магнитный коврик для винтов и заглушек

При наличии резервного модуля памяти идентичного типа установите его сразу после извлечения основной карты – это исключит появление ошибок в журнале устройства. Проверьте работу регистратора кратковременным включением зажигания, убедившись, что индикатор записи активен и новый носитель распознан корректно.

Регулярная чистка объектива при глубоком монтаже

При скрытой установке регистратора объектив часто располагается в труднодоступных местах: за зеркалом заднего вида, в дефлекторах вентиляции или элементах торпедо. Такое размещение защищает камеру от визуального обнаружения, но создаёт замкнутое пространство с ограниченным воздухообменом.

В этих условиях активно накапливаются микрочастицы пыли, конденсат и жировые испарения от салона автомобиля. Оседая на линзе, загрязнения формируют полупрозрачную плёнку, которая неизбежно снижает светопропускание и контрастность изображения. Особенно критично это проявляется в условиях недостаточной освещённости или при встречном свете фар.

Правила обслуживания

Для поддержания качества записи соблюдайте ключевые принципы чистки:

Используйте специализированные средства: салфетки из микрофибры, безворсовые кисти для труднодоступных зон, спреи на основе изопропилового спирта (наносить только на салфетку!).
Откажитесь от подручных материалов: бумажные салфетки, одежда или грубая ткань оставляют царапины и статический заряд, притягивающий пыль.
Чистите объектив только при выключенном устройстве для предотвращения электростатического повреждения матрицы.

Периодичность обработки зависит от условий эксплуатации:

Фактор влияния	Рекомендуемая частота
Регулярные поездки по грунтовым дорогам	Каждые 3-4 дня
Курение в салоне	Еженедельно
Эксплуатация в городском режиме	Не реже 1 раза в 2 недели
Сезонные факторы (тополиный пух, песчаные бури)	По мере необходимости (визуальный контроль)

При очистке выполняйте движения строго от центра линзы к краям спиралевидной траекторией. Никогда не надавливайте на стекло – антибликовые покрытия чувствительны к механическим воздействиям. После обработки проверяйте отсутствие разводов с помощью тестовой записи на контрастном фоне (например, небо или светлая стена).

Особенности зимней эксплуатации скрытой системы

Экстремально низкие температуры критично влияют на электронику: аккумулятор регистратора теряет ёмкость, а гибкие шлейфы становятся хрупкими. Риск выхода из строя увеличивается при частых перепадах между уличным холодом и салонным теплом, вызывающим конденсат на скрытых компонентах.

Снег и ледяная корка на лобовом стекле блокируют обзор камеры, а загрязнённые реагентами магистрали ухудшают качество съёмки. Скрытый монтаж усложняет оперативную очистку объектива и диагностику обледенения проводов в стойках или обшивке, что повышает риск коротких замыканий.

Ключевые рекомендации

Защита питания: используйте стабилизатор напряжения или внешний аккумулятор для предотвращения сбоев при холодном пуске двигателя
Контроль герметичности: проверяйте уплотнители мест соединения проводов – резина дубеет на морозе
Антиобледенение: наносите гидрофобное покрытие на участок стекла перед камерой

Проблема	Решение
Обмерзание скрытой камеры	Прогрев салона кондиционером до начала движения
Разряд аккумулятора	Отключение режима Park Mode при -15°C и ниже
Конденсат в местах прокладки кабелей	Обработка контактов силиконовой смазкой

Раз в 2 недели очищайте скрытый объектив бесспиртовыми салфетками через лючок или съёмную панель
При длительной стоянке отключайте регистратор от бортовой сети
Проверяйте гибкость проводов при -20°C – трещины изоляции требуют немедленной замены

Юридические аспекты скрытой съемки в салоне

Основным юридическим ограничением является запрет на фиксацию изображения граждан без их согласия в местах, предполагающих приватность, согласно ст. 152.1 Гражданского кодекса РФ. Салон автомобиля не относится к таким местам в контексте видеонаблюдения владельцем ТС, поскольку транспорт считается общедоступным пространством при нахождении в нем третьих лиц. Исключение составляют случаи, когда запись ведется в личных целях без дальнейшего распространения.

Критически важно соблюдать принцип информированности: если регистратор снимает пассажиров или других участников дорожного движения через лобовое стекло, это допустимо без дополнительных разрешений. Однако скрытая камера, направленная исключительно на салон и фиксирующая действия людей без их ведома, может быть расценена как нарушение права на неприкосновенность частной жизни, особенно при публикации материалов.

Ключевые требования и ограничения

Обязательные условия законного использования:

Отсутствие распространения – запись допустима только для личного использования (доказательство ДТП, конфликтов)
Видимая зона съемки – камеры, захватывающие салон, не должны маскироваться под предметы интерьера
Ограничение на аудиофиксацию – запись разговоров без согласия запрещена ст. 138.1 УК РФ

Особые случаи применения:

Ситуация	Правовой статус
Съемка действий инспектора ДПС	Разрешена (Пленум ВС РФ №30)
Фиксация кражи таксистом	Допустима как доказательство
Публикация видео с пассажирами	Требует письменного согласия

При установке двухканального регистратора рекомендуется:

Отключать микрофон либо размещать стикер о ведении аудиозаписи
Ориентировать салонную камеру так, чтобы она не захватывала соседние автомобили
Хранить записи не более 1-2 месяцев без веских причин

Важно: В трудовых отношениях (корпоративный транспорт) скрытое наблюдение за сотрудниками требует предупреждения за 30 дней (ст. 74 ТК РФ). Нарушение может привести к административной ответственности по ст. 5.27 КоАП РФ и гражданским искам о компенсации морального вреда.

Проверка надежности креплений при плановом ТО

Регулярная проверка фиксации видеорегистратора критична для безопасности и корректной работы устройства. Ослабление креплений может произойти из-за вибраций, перепадов температур или естественного износа монтажных элементов. Пропуск этого этапа ТО повышает риск падения гаджета в движении.

Механик должен проверить все точки крепления: липучки, кронштейны, присоски или скрытые винты. Особое внимание уделяется соединениям в зоне лобового стекла и пластиковых панелей салона, где чаще возникают люфты. Обязательно тестируется устойчивость регистратора к легким механическим воздействиям.

Протокол проверки

Этап	Методика	Норматив
Визуальный осмотр	Выявление трещин, деформаций, следов отклеивания	Отсутствие повреждений
Механическое тестирование	Легкое давление на корпус в 3-х направлениях	Смещение ≤1 мм
Проверка резьбовых соединений	Докручивание винтов динамометрическим ключом	Момент 1-1.5 Н·м

Обнаруженные проблемы требуют немедленного устранения: замены двухстороннего скотча, установки новых присосок или подтяжки винтов. Нестабильное крепление искажает угол обзора камеры и создает опасность при резком торможении.

Проверить маркировку крепежных элементов на соответствие VIN-коду авто
Убедиться в отсутствии контакта с подушками безопасности
Протестировать виброустойчивость на холостых оборотах двигателя

По итогам проверки в карту ТО вносится запись о состоянии креплений. Для моделей с подогревом зоны крепления дополнительно контролируется отсутствие перегрева проводки.

Список источников

При подготовке материалов использовались актуальные и достоверные источники, специализирующиеся на автомобильной электронике и технических решениях. Особое внимание уделялось экспертной оценке вопросов установки и законодательным аспектам.

Все указанные ресурсы предоставляют детальную информацию о конструктивных особенностях видеорегистраторов, методах их интеграции в транспортные средства и юридических нормах эксплуатации. Данные сверялись по нескольким авторитетным каналам.

Официальные технические руководства производителей автомобильных регистраторов
Специализированные автомобильные форумы (обсуждения скрытого монтажа)
Экспертные блоги по автомобильной электронике и тюнингу
Видеоинструкции по установке от сертифицированных автоэлектриков
Сравнительные обзоры компактных моделей регистраторов
Юридические аналитические материалы о правилах использования устройств
Патентная документация на системы крепления и миниатюризации
Техническая документация производителей автомобилей (электропроводка)

Место риска	Решение
Металлические кромки	Кембрик или изолента
Зоны вибрации	Пенополиуретановая лента
