Вискомуфта - устройство, принцип действия, функции

Статья обновлена: 18.08.2025

Вискомуфта – специальное устройство для передачи крутящего момента посредством вязкостных свойств жидкости. Ее конструкция исключает жесткую механическую связь между валами.

Этот механизм нашел ключевое применение в системах полного привода автомобилей и системах охлаждения. Понимание его работы важно для диагностики трансмиссии и вентиляторов.

Принцип действия основан на изменении вязкости силиконовой жидкости при интенсивном перемешивании. Разница скоростей вращения валов кардинально меняет характеристики передачи усилия.

Основное назначение вискомуфты в трансмиссии

Вискомуфта в трансмиссии автомобиля служит для автоматического распределения крутящего момента между ведущими осями при возникновении разницы в скорости их вращения. Это ключевой элемент в системах полного привода (4WD), обеспечивающий адаптацию к изменяющимся дорожным условиям без вмешательства водителя.

Устройство компенсирует недостатки жесткой блокировки дифференциалов, предотвращая повреждение трансмиссии и шин при движении по твердым покрытиям. Основной упор делается на повышение безопасности и управляемости за счет плавного перераспределения мощности между осями при потере сцепления одной из них.

Ключевые функции вискомуфты

Автоматическое подключение полного привода при пробуксовке колес основной ведущей оси
Динамическое перераспределение крутящего момента между передней и задней осями
Самоблокирующийся эффект при разнице угловых скоростей валов
Защита трансмиссии от перегрузок за счет проскальзывания

Ситуация	Реакция вискомуфты
Равномерное движение по асфальту	Передает минимальный момент на вторую ось (режим 2WD)
Пробуксовка передних колес	Автоматически подключает заднюю ось (режим 4WD)
Резкое ускорение/подъем	Увеличивает блокировку для передачи большего момента

Конструкция вискомуфты: ключевые компоненты

Вискомуфта представляет собой герметичный узел цилиндрической формы, состоящий из двух основных частей: корпуса и внутреннего пакета дисков. Корпус выполняется из прочного металла и обеспечивает изоляцию рабочих элементов от внешней среды.

Внутренняя полость заполнена силиконовой жидкостью с особыми вязкостными свойствами, которая расширяется при нагреве. Герметичность конструкции критически важна для поддержания стабильного давления и предотвращения утечки рабочей среды.

Основные элементы

Корпус: Состоит из двух герметично соединённых половин, одна из которых связана с ведущим валом, другая – с ведомым.
Дисковый пакет: Набор перфорированных пластин, чередующихся между ступицами ведущего и ведомого валов. Изготавливаются из стали с особыми свойствами термостойкости.
Силиконовая жидкость: Специальный состав на основе полидиметилсилоксана, заполняющий пространство между дисками. Меняет вязкость при нагреве от трения.
Биметаллическая пластина (в терморегулируемых моделях): Автоматически регулирует объём рабочей зоны в зависимости от температуры окружающей среды.
Уплотнительные кольца: Обеспечивают герметичность корпуса и защиту от утечек жидкости при перепадах давления.

Роль герметичного корпуса в работе вискомуфты

Герметичный корпус вискомуфты выполняет критическую функцию удержания силиконовой жидкости внутри рабочей камеры. Без абсолютной непроницаемости конструкция потеряла бы рабочий материал, что привело бы к полной неработоспособности узла. Корпус рассчитан на постоянное сопротивление высокому давлению, возникающему при разогреве и расширении жидкости во время интенсивного перемешивания.

Целостность корпуса предотвращает окисление силиконового состава при контакте с атмосферным кислородом, сохраняя стабильные вязкостные характеристики жидкости на протяжении всего срока службы. Любая разгерметизация вызывает утечку рабочего тела или попадание воздушных пузырей, что катастрофически снижает эффективность передачи крутящего момента между валами.

Ключевые функции гермокорпуса

Поддержание рабочего давления – создает условия для быстрого загустевания жидкости при сдвиговых нагрузках
Защита от внешних загрязнений – исключает попадание абразивных частиц, вызывающих износ дисков
Теплообмен – металлические стенки корпуса отводят избыточное тепло от силиконовой жидкости
Механическая защита – предохраняет внутренние диски и каналы от деформации

Проблема при разгерметизации	Последствие для муфты
Утечка силиконовой жидкости	Потеря сцепления между дисками, пробуксовка
Попадание воздуха в камеру	Снижение КПД из-за сжимаемости газовых пузырей
Проникновение влаги	Коррозия пластин, изменение физических свойств жидкости

Состав специальной силиконовой жидкости

Основу рабочей жидкости вискомуфты составляют диметилполисилоксаны – синтетические полимеры кремнийорганического происхождения. Эти соединения формируют высоковязкую субстанцию с уникальными реологическими свойствами. К базовому полимеру добавляются модифицирующие присадки, регулирующие поведение вещества при температурных колебаниях и механических нагрузках.

Ключевой особенностью состава является введение загущающих добавок на основе диоксида кремния (SiO₂) или боросиликатов. Эти частицы образуют пространственную сетку, резко повышающую вязкость под воздействием сдвиговых усилий. Доля присадок достигает 5-15% от общего объёма, а размер частиц не превышает 30 нанометров для предотвращения седиментации.

Функциональные компоненты

Антифрикционные агенты – снижают износ металлических деталей
Термостабилизаторы – минимизируют изменение свойств при нагреве до 200°C
Антиокислители – замедляют деградацию полимерной основы
Противоизносные присадки – формируют защитные слои на поверхностях трения

Параметр	Значение	Влияние на работу
Кинематическая вязкость	10 000–100 000 сСт	Определяет скорость передачи момента
Температурная стабильность	-40°C до +180°C	Обеспечивает работоспособность в экстремальных условиях
Коэффициент расширения	≥ 0.001 °C^-1	Формирует необходимый рост давления в муфте

Жидкость имеет неньютоновские характеристики: её вязкость снижается при увеличении скорости сдвига, что предотвращает перегрев муфты. Герметичность системы исключает испарение компонентов, а инертность состава гарантирует совместимость с металлами и эластомерами уплотнений.

Особенности дискового пакета вискомуфты

Дисковый пакет формируется из двух наборов пластин: ведущие диски жестко соединены шлицами с корпусом муфты, а ведомые – с валом привода. Пластины расположены строго параллельно, чередуясь друг с другом с минимальным зазором (0.1-0.3 мм). Поверхности дисков имеют перфорацию или специальные канавки для усиления турбулентности жидкости.

Материал дисков – высокопрочная сталь с антикоррозийным покрытием, обеспечивающая стабильность геометрии при экстремальных температурных нагрузках. Герметичность пакета критична: силиконовая жидкость заполняет пространство между дисками, а уплотнительные кольца предотвращают ее утечку при расширении от нагрева.

Ключевые конструктивные и функциональные свойства

Дифференцированное зацепление: ведущие диски с внешними шлицами, ведомые – с внутренними
Термокомпенсация: пружинные элементы поддерживают постоянное давление пластин при тепловом расширении
Антифрикционные покрытия: снижение износа при стартовом проскальзывании
Неравномерность перфорации: зоны с разной плотностью отверстий для оптимизации вязкостного сопротивления

Параметр	Влияние на работу
Количество дисков (12-40 шт)	Определяет максимальный передаваемый момент и скорость блокировки
Глубина канавок (0.5-1.2 мм)	Увеличивает площадь контакта с жидкостью при проскальзывании
Толщина пластин (0.8-1.5 мм)	Обеспечивает теплоотвод и устойчивость к деформации

Принцип передачи момента основан на двойном преобразовании энергии: кинетическая энергия проскальзывания превращается в тепловую за счет сдвиговых напряжений в жидкости, что вызывает увеличение вязкости и блокировку пакета. Этот процесс обратим – при выравнивании скоростей диски автоматически разъединяются.

Как вязкость жидкости влияет на работу вискомуфты

Вязкость рабочей жидкости является основополагающим параметром, непосредственно определяющим эффективность работы вискомуфты. Чем выше вязкость силиконового масла, заполняющего герметичный корпус, тем сильнее возникающее внутри него сопротивление сдвигу при относительном вращении дисков.

Эта прямая зависимость означает, что высоковязкая жидкость создает значительно более интенсивное трение между перемешивающимися слоями и поверхностями перфорированных дисков. Следовательно, момент, передаваемый от ведущего вала к ведомому через гидродинамическое трение в жидкости, напрямую возрастает с увеличением ее вязкости.

Передаваемый крутящий момент: Прямо пропорционален вязкости. Высокая вязкость = больший момент, который может передать муфта до начала проскальзывания.
Скорость блокировки: Обратно пропорциональна вязкости. Муфта с более вязкой жидкостью достигнет состояния "блокировки" (когда валы вращаются практически синхронно) при меньшей разнице скоростей между валами.
Температурная зависимость: Критически важный фактор. Вязкость силиконовых масел резко падает при нагреве. Сильный нагрев муфты (например, при длительной пробуксовке) приводит к разжижению масла, резкому падению передаваемого момента и потере эффективности блокировки. После остывания вязкость и работоспособность восстанавливаются.

Выбор конкретной марки жидкости с определенной вязкостью строго определяется конструкцией вискомуфты и ее назначением. Использование жидкости с неправильной (не соответствующей спецификации) вязкостью приведет к некорректной работе: слишком жидкое масло не обеспечит необходимого момента сцепления и раннего блокирования, а слишком вязкое - может вызвать излишне резкую или преждевременную блокировку, увеличить нагрузку на привод и расход топлива.

Физический принцип блокировки при нагреве

Блокировка вискомуфты происходит благодаря уникальным свойствам силиконовой жидкости, заполняющей ее корпус. Эта жидкость является дилатантной: ее вязкость резко и нелинейно возрастает при увеличении скорости сдвига и, что критически важно, при нагреве.

Когда ведущий и ведомый валы вращаются с разной скоростью (проскальзывание), внутренние диски, жестко связанные с этими валами, также вращаются относительно друг друга. Это относительное движение интенсивно перемешивает силиконовую жидкость между дисками, вызывая ее нагрев за счет внутреннего трения (вязкостного сопротивления сдвигу).

Процесс блокировки

По мере роста температуры происходят ключевые изменения:

Нагрев от сдвига: Проскальзывание дисков генерирует тепло внутри герметичного корпуса муфты.
Повышение вязкости и расширение: Силиконовая жидкость при нагреве не только увеличивает свою вязкость, но и значительно расширяется в объеме.
Создание давления: Расширяющаяся жидкость создает высокое давление в ограниченном пространстве между дисками.
Формирование твердой структуры: Под действием высокого давления и температуры дилатантная жидкость временно меняет свое состояние, становясь похожей на твердый гель или даже приближаясь к твердому телу.
Механическое зацепление: Этот "затвердевший" слой силикона эффективно сцепляет перфорированные диски вместе. Вместо гидродинамического трения жидкости возникает практически механическое трение между дисками через гелеобразную среду.
Передача момента: Сцепленные диски начинают вращаться как единое целое, передавая крутящий момент от ведущего вала к ведомому с минимальным проскальзыванием – муфта заблокирована.

Степень блокировки напрямую зависит от разницы скоростей валов (определяющей скорость нагрева жидкости) и достигнутой температуры. После выравнивания скоростей и снижения температуры жидкость возвращается в свое исходное жидкое состояние, и муфта снова переходит в режим частичного проскальзывания.

Процесс передачи крутящего момента

Крутящий момент передаётся через силиконовую жидкость, заполняющую герметичный корпус вискомуфты. Внутри корпуса расположены два комплекта перфорированных дисков: один жёстко соединён с ведущим валом, второй – с ведомым. В обычном режиме (при одинаковой скорости вращения валов) диски вращаются синхронно, а жидкость остаётся вязкой и легко перемешивается между ними, обеспечивая минимальное трение и свободное проскальзывание.

При возникновении разницы скоростей вращения валов (например, при пробуксовке одного колеса) диски начинают перемещаться относительно друг друга. Это вызывает интенсивное перемешивание и сдвиг силиконовой жидкости. Механическая энергия преобразуется в тепловую, что приводит к резкому повышению температуры и загустеванию жидкости. В результате вязкость возрастает в сотни раз, а частицы жидкости формируют плотные связи между дисками.

Этапы блокировки

Процесс блокировки происходит по мере увеличения разницы скоростей:

Слабый сдвиг: Жидкость плавно перемещается через отверстия дисков без существенного сопротивления.
Нагрев и полимеризация: При быстром вращении молекулы жидкости разрушаются, образуя твёрдые цепочки.
Формирование структуры: Загустевшая масса начинает вести себя как полутвёрдое тело, создавая трение.
Жёсткая связь: Диски блокируются, передавая до 80-90% крутящего момента на отстающий вал.

Состояние валов	Поведение жидкости	Передача момента
Синхронное вращение	Низкая вязкость, свободное течение	Минимальная (5-15%)
Проскальзывание	Нагрев, загустевание	Плавное увеличение
Высокая разница скоростей	Полимеризация, твёрдообразное состояние	Максимальная (до 90%)

Важно: После выравнивания скоростей жидкость остывает и возвращается в исходное состояние, разблокируя диски. Этот цикл может повторяться многократно, обеспечивая автоматическую адаптацию к условиям сцепления колёс с дорогой.

Реакция на разницу скоростей валов

При синхронном вращении валов силиконовая жидкость внутри вискомуфты остается в спокойном состоянии, обеспечивая минимальную передачу крутящего момента. Как только возникает разница в скоростях (например, при пробуксовке колес), диски начинают перемещаться относительно друг друга, интенсивно перемешивая жидкость.

Сдвиговые усилия в вязкой среде вызывают резкое увеличение сопротивления жидкости. Это приводит к росту температуры и загустеванию силикона, что усиливает сцепление между дисками. Передаваемый крутящий момент возрастает пропорционально разнице скоростей вращения валов.

Ключевые эффекты при рассогласовании скоростей

Саморегулирующаяся блокировка: максимальная передача момента достигается при полной остановке одного вала относительно другого
Прогрессивная характеристика: крутящий момент растет нелинейно при увеличении разницы скоростей
Тепловая инерция: после выравнивания скоростей жидкость сохраняет высокую температуру, обеспечивая плавный переход в режим минимального сцепления

Критический параметр - скорость сдвига жидкости между дисками. При ее превышении происходит переход в режим гидродинамической блокировки, когда силиконовый состав практически твердеет, жестко связывая валы.

Автоматические режимы работы вискомуфты

Вискомуфта функционирует полностью автоматически, не требуя какого-либо внешнего управления или вмешательства водителя. Её работа основана исключительно на физических свойствах силиконовой жидкости, заполняющей герметичный корпус. Принцип саморегулирования заключается в изменении вязкости этой жидкости под воздействием тепла, выделяемого при перемешивании.

Ключевым фактором, определяющим момент передачи, является разница в скоростях вращения ведущего и ведомого валов муфты. Чем больше эта разница (например, при пробуксовке одного колеса), тем интенсивнее перемешивается и нагревается жидкость внутри муфты. Нагрев вызывает резкое увеличение вязкости жидкости, что приводит к усилению связи между валами и передаче большего крутящего момента.

Основные режимы работы

В зависимости от условий движения и разницы скоростей валов, вискомуфта автоматически переходит в следующие режимы:

Свободное проворачивание (Холостой ход): При движении по прямой дороге с одинаковой скоростью вращения всех колес разница скоростей валов муфты минимальна. Жидкость остается жидкой, перемешивание незначительно, валы практически не связаны, момент не передается (или передается минимальный). Это обеспечивает экономию топлива и снижение износа.
Частичная блокировка (Плавная передача момента): При возникновении небольшой разницы скоростей (легкое проскальзывание колеса на ведущей оси, поворот) жидкость начинает перемешиваться и слегка нагреваться, ее вязкость возрастает. Муфта начинает плавно передавать крутящий момент на вторую ось, помогая стабилизировать движение без рывков.
Почти полная блокировка (Максимальная передача момента): При значительной разнице скоростей (сильная пробуксовка одного или нескольких колес на ведущей оси) жидкость перемешивается очень интенсивно, быстро нагревается и резко загустевает, становясь почти твердой. Это вызывает сильное сцепление дисков и корпуса, блокируя муфту почти на 100%. Практически весь крутящий момент передается на буксующую ось, реализуя полный привод.

Режим работы	Разница скоростей валов	Состояние жидкости	Передаваемый момент	Назначение режима
Свободное проворачивание	Минимальная/Отсутствует	Жидкая, низкая вязкость	Минимальный/Нулевой	Экономичный привод на одну ось
Частичная блокировка	Умеренная	Нагрев и загустевание	Плавно возрастающий	Стабилизация в поворотах, легкое бездорожье
Почти полная блокировка	Значительная	Сильный нагрев, высокая вязкость (почти твердая)	Максимальный (до ~80-85%)	Преодоление серьезного бездорожья, выход из пробуксовки

Важный аспект: Тепловая инерция. После выхода из состояния сильной пробуксовки и блокировки, вискомуфте требуется время для остывания жидкости и возврата к исходной вязкости. До полного остывания её эффективность в передаче момента может быть снижена.

Преимущества автоматики:

Абсолютная простота и надежность конструкции (нет электроники, сервоприводов).
Мгновенная реакция на изменение условий сцепления колес.
Не требует обслуживания в течение всего срока службы (герметичный корпус).

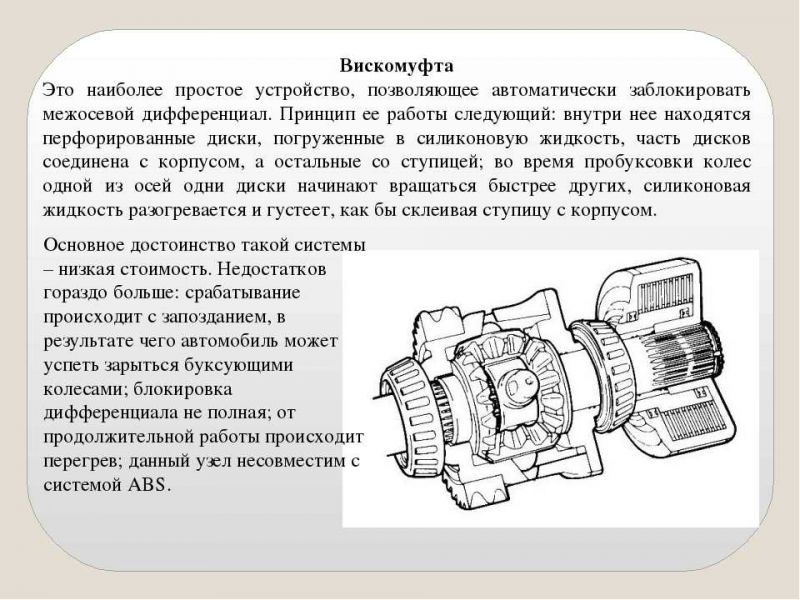

Применение в полноприводных автомобилях

Вискомуфта активно использовалась в системах постоянного полного привода легковых автомобилей для автоматического перераспределения крутящего момента между осями. Она устанавливалась в раздаточной коробке или интегрировалась непосредственно в конструкцию заднего моста, выполняя роль самоблокирующегося межосевого дифференциала. Основная задача заключалась в обеспечении стабильной передачи усилия на все колёса при сохранении плавности хода.

При движении по сухому асфальту вискомуфта оставалась практически неактивной, позволяя передней и задней осям вращаться с разными скоростями (например, в поворотах). Разблокировка предотвращала циркуляцию мощности и избыточную нагрузку на трансмиссию. Однако при пробуксовке колёс одной оси резко возрастала разница в скоростях вращения валов муфты, что вызывало нагрев силиконовой жидкости и её затвердевание.

Ключевые особенности эксплуатации

Автоматическое срабатывание: Блокировка происходила без участия водителя при обнаружении разницы скоростей осей более 10-20%.
Прогрессивная характеристика: Степень блокировки увеличивалась пропорционально росту разницы оборотов валов.
Ограниченная ремонтопригодность: Муфта работала в герметичном корпусе и обычно заменялась целиком при износе.

Типичные примеры применения:

Постоянный полный привод (AWD) в кроссоверах: Suzuki Grand Vitara (старые поколения), Lada 4x4 Urban.
Подключаемый задний мост: Volkswagen Golf III Syncro, Ford Scorpio 4x4.
Системы стабилизации: Вспомогательная блокировка межосевого дифференциала внедорожников.

Преимущества	Недостатки
Простота конструкции	Запаздывание срабатывания (0.5-2 сек)
Низкая стоимость	Перегрев при длительной пробуксовке
Не требует обслуживания	Неполная блокировка (макс. 70-80%)

С развитием электронных систем (Haldex, многодисковые сцепления с ЭБУ) вискомуфты утратили популярность из-за ограниченной точности управления моментом. Однако в бюджетных моделях их применение сохраняется благодаря надёжности и отсутствию потребности в дополнительных датчиках.

Использование в системах охлаждения двигателя

Вискомуфта выступает ключевым элементом привода вентилятора охлаждения радиатора в двигателях внутреннего сгорания. Она устанавливается на вал помпы или шкив коленчатого вала, механически связывая его с лопастями вентилятора. Основная задача – автоматическая регулировка скорости вращения вентилятора в зависимости от температуры двигателя.

Принцип работы базируется на изменении вязкости силиконовой жидкости внутри муфты. Когда двигатель холодный, жидкость сохраняет низкую вязкость, проскальзывание между ведущим и ведомым дисками максимально – вентилятор вращается медленно или остаётся неподвижным. Это ускоряет прогрев мотора и снижает паразитные потери мощности.

Особенности работы и преимущества

При нагреве корпуса муфты (обычно от горячего воздуха с радиатора) силиконовая жидкость расширяется и густеет. Усиливается сцепление дисков, крутящий момент передаётся эффективнее – скорость вентилятора растёт пропорционально температуре. Благодаря этому:

Обеспечивается точное поддержание оптимального теплового режима двигателя.
Снижается шум на низких оборотах и при холодном пуске.
Экономится мощность двигателя (в сравнении с постоянно работающим вентилятором).

Отказ вискомуфты проявляется в перегреве двигателя (при заклинивании в выключенном состоянии) или повышенном шуме/вибрациях (при постоянной блокировке). Регулярная проверка её работоспособности критична для стабильности системы охлаждения.

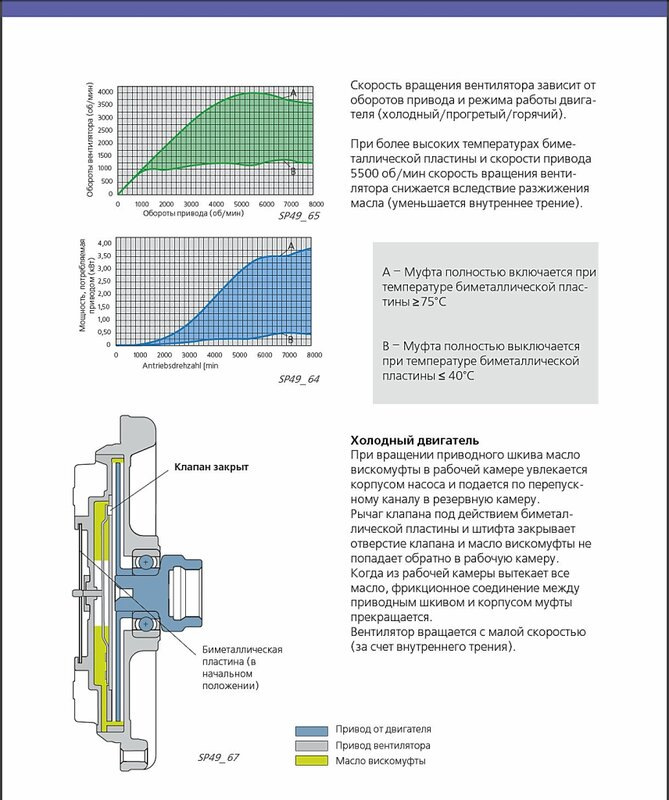

Работа муфты вентилятора охлаждения

При холодном двигателе силиконовая жидкость в корпусе вискомуфты находится в резервуаре, не заполняя рабочую полость между дисками. Ведущий и ведомый валы вращаются независимо, передача крутящего момента минимальна. Вентилятор либо вращается с малой скоростью (от трения остатков жидкости), либо полностью блокируется обгонной муфтой в некоторых конструкциях, снижая шум и ускоряя прогрев.

По мере нагрева двигателя биметаллическая пластина на передней части муфты деформируется от тепла радиатора. Это воздействует на клапан, открывая канал между резервуаром и рабочей камерой. Силиконовая жидкость под действием центробежных сил поступает в пространство между перфорированными дисками, связывая ведущий и ведомый валы. Вязкость среды обеспечивает передачу крутящего момента от коленвала/помпы на крыльчатку вентилятора.

Регулирование скорости вращения

Интенсивность работы вентилятора напрямую зависит от температуры:

Низкая температура: Клапан закрыт, жидкость в резервуаре → проскальзывание близко к 100%.
Средний нагрев: Клапан частично открыт, ограниченный объем жидкости в камере → частичная блокировка, плавное увеличение оборотов вентилятора.
Высокая температура: Клапан полностью открыт, рабочая камера заполнена → максимальная блокировка, вентилятор вращается со скоростью, близкой к оборотам приводного вала.

Состояние двигателя	Положение клапана	Уровень блокировки	Скорость вентилятора
Холодный	Закрыт	0-10%	Минимальная
Прогретый	Частично открыт	30-70%	Средняя
Перегрев	Полностью открыт	80-95%	Максимальная

При снижении температуры биметаллическая пластина возвращается в исходное положение, закрывая клапан. Центробежные силы вытесняют жидкость обратно в резервуар через возвратные каналы, уменьшая сцепление дисков. Этот цикл автоматически повторяется, обеспечивая точное поддержание оптимального теплового режима двигателя без электронного управления.

Преимущества пассивного подключения полного привода

Пассивная система с вискомуфтой обеспечивает автоматическое перераспределение крутящего момента без участия водителя. Это повышает безопасность на скользком покрытии, так как подключение задней оси происходит мгновенно при пробуксовке передних колёс без необходимости ручного вмешательства.

Конструктивная простота вискомуфты гарантирует высокую надёжность и снижение эксплуатационных расходов. Отсутствие электронных блоков управления, датчиков и сервоприводов минимизирует риск поломок, а герметичный корпус защищает механизм от загрязнений и износа в тяжёлых дорожных условиях.

Экономичность: Меньший вес конструкции снижает общую массу автомобиля и расход топлива в режиме монопривода
Повышенная проходимость: Автоматическая блокировка при разнице скоростей осей улучшает сцепление на бездорожье, снегу или грязи
Стоимостная эффективность: Низкая цена производства по сравнению с активными системами полного привода (например, многодисковыми муфтами)
Адаптивность: Плавное изменение степени блокировки в зависимости от интенсивности пробуксовки

Ограничения по передаваемому крутящему моменту

Передаваемый момент напрямую зависит от разницы скоростей вращения валов. При небольшой разнице скоростей (до 10-15%) момент передачи минимален, что делает вискомуфту неэффективной для точного контроля сцепления. Максимальный момент достигается только при высоком проскальзывании, сопровождающемся интенсивным нагревом жидкости.

Конструктивно заложенный предел момента ограничен физическими параметрами: объемом силиконовой жидкости, площадью дисков, вязкостными характеристиками рабочей среды и прочностью корпуса. Превышение расчетных нагрузок вызывает необратимую деградацию жидкости или механическое разрушение элементов муфты.

Ключевые ограничивающие факторы

Тепловая деградация: При длительном проскальзывании температура жидкости превышает 140°C, резко снижая вязкость и передаваемый момент.
Инерционность реакции: Задержка передачи момента (0.1-0.5 сек) из-за необходимости перемешивания жидкости.
Нелинейная характеристика: Отсутствие пропорциональности между разницей оборотов и моментом усложняет управление.

Предельное значение момента фиксировано для каждой модели и не регулируется в процессе эксплуатации. В системах постоянного полного привода (4x4) это требует установки дополнительных механизмов (блокировок дифференциалов) для преодоления бездорожья.

Задержка срабатывания как недостаток

Основной минус вискомуфты – инерционность реакции на изменение условий. При резком увеличении разницы скоростей вращения валов (например, при пробуксовке ведущего колеса) силиконовая жидкость внутри муфты не успевает мгновенно загустеть, что создаёт временную задержку передачи крутящего момента на отстающую ось или колесо. Этот эффект обусловлен физическими свойствами дилатантной жидкости, требующей времени для изменения вязкости под воздействием механического сдвига.

В реальных условиях такая пауза длится от долей секунды до 1–2 секунд, что критично в ситуациях, требующих немедленной стабилизации автомобиля. Например, при прохождении поворотов на смешанном покрытии или при внезапном попадании колёс одной оси на лёд. Водитель вынужден ждать срабатывания системы, теряя контроль над динамикой авто в ключевой момент.

Ключевые последствия задержки

Опасные крены и занос при экстренном манёвре до блокировки муфты
Пробуксовка ведущих колёс на старте в гололёд
Неравномерный износ резины из-за проскальзывания
Снижение эффективности в сравнении с электронными системами (типа Haldex), реагирующими за 0.1 сек

Ситуация	Риск из-за задержки
Разгон на разнородном покрытии	Потеря траектории при срабатывании муфты
Резкий поворот с пробуксовкой	Неконтролируемый снос оси
Подъём по обледенелому склону	Откат назад до блокировки муфты

Важно: проблема усугубляется при износе жидкости или перегреве муфты – вязкость меняется ещё медленнее, увеличивая период неэффективной работы трансмиссии.

Перегрев муфты при длительной пробуксовке

При экстремальных нагрузках, например, при застревании автомобиля в грязи или снегу, вискомуфта вынуждена длительно передавать крутящий момент через жидкость. Силиконовый состав внутри герметичной камеры подвергается интенсивному сдвигу, что резко увеличивает трение между слоями.

Поскольку конструкция не рассчитана на постоянное проскальзывание, кинетическая энергия трансформируется в тепловую без эффективного отвода. Температура внутри корпуса может превысить 200°C, вызывая критическое расширение жидкости и потерю стабильности реологических свойств.

Последствия перегрева

Основные риски при экстремальном температурном режиме:

Деградация силикона: Жидкость теряет вязкостную зависимость от скорости сдвига, необратимо изменяя молекулярную структуру
Повреждение уплотнений: Резиновые сальники плавятся или растрескиваются, приводя к утечке рабочей жидкости
Деформация корпуса: Алюминиевые детали коробятся под высоким давлением пара

Для наглядности сравним рабочие режимы:

Параметр	Нормальный режим	Режим перегрева
Температура жидкости	70-120°C	180-250°C
Давление в камере	0.8-1.2 атм	3.5-5 атм
КПД передачи момента	85-92%	25-40%

Важно: После перегрева муфта обычно теряет функциональность - возникает либо постоянная жесткая блокировка (из-за полимеризации жидкости), либо полное отсутствие блокировки (при вытекании состава). Восстановление требует замены герметичного узла и специальной заправки.

Сравнение с электронными системами полного привода

Вискомуфта функционирует пассивно, используя физические свойства силиконовой жидкости: при разнице скоростей вращения валов жидкость внутри муфты загустевает, блокируя элементы и передавая крутящий момент на вторую ось. Это полностью механический процесс без контроля со стороны электроники.

Электронные системы полного привода (например, Haldex, xDrive) применяют многодисковые сцепления с электронным управлением. Датчики (угла поворота руля, скорости вращения колес, положения педали газа) непрерывно анализируют условия движения, а блок управления вычисляет оптимальное распределение момента между осями и регулирует степень сжатия дисков электрогидравлическим приводом.

Ключевые отличия

Скорость реакции
Вискомуфта активируется с задержкой (до 1-2 секунд) из-за необходимости нагрева жидкости. Электронные системы срабатывают за миллисекунды по сигналу контроллера.
Точность распределения момента
Вискомуфта передает лишь 10-50% момента в зависимости конструкции. Электронные муфты обеспечивают точное дозирование (0-100%) и могут полностью отключать вторую ось.
Прогнозирование ситуаций
Электронные системы предотвращают пробуксовку до потери сцепления, используя данные датчиков. Вискомуфта включается только после возникновения проскальзывания.

Критерий	Вискомуфта	Электронная муфта
Управление	Механическое	Электронное (ЭБУ)
Макс. передача момента	До 50%	До 100%
Реакция на проскальзывание	Запаздывающая	Мгновенная
Интеграция с системами авто	Нет	ESP, ABS, антипробуксовка

Вискомуфты проще и дешевле в производстве, но их применение ограничено внедорожниками начального уровня или подключаемым полным приводом. Современные электронные системы доминируют в кроссоверах и премиальных авто благодаря адаптивности: они работают в связке с тормозной системой для векторного распределения момента, корректируют поведение в поворотах и оптимизируют топливную экономичность.

Отличие от дифференциалов Torsen

Вискомуфта и дифференциал Torsen представляют собой принципиально разные устройства, решающие схожую задачу – перераспределение крутящего момента между осями или колесами, но кардинально отличающиеся по конструкции и характеру работы. Вискомуфта является пассивной фрикционной муфтой, использующей свойства силиконовой жидкости для передачи момента исключительно за счет разницы скоростей вращения ее ведущей и ведомой частей. Torsen же – это полностью механический самоблокирующийся дифференциал, основанный на свойствах червячной передачи.

Ключевое различие заключается в принципе блокировки и ее предсказуемости. Вискомуфта начинает блокироваться (передавать момент) только при возникновении существенной разницы в скоростях вращения входного и выходного валов. Степень блокировки зависит от величины этой разницы и температуры жидкости, причем при длительном проскальзывании эффективность вискомуфты падает из-за перегрева. Дифференциал Torsen блокируется пропорционально приложенному крутящему моменту двигателя, а не разнице скоростей. Он обладает эффектом предварительного натяга – способностью перераспределять момент в пользу отстающего колеса/оси сразу, как только возникает сопротивление его вращению, еще до начала пробуксовки.

Сравнительная характеристика

Характеристика	Вискомуфта	Torsen
Принцип действия	Гидродинамический (свойства вязкой жидкости)	Механический (червячные шестерни)
Зависимость блокировки	От разницы скоростей вращения валов	От величины передаваемого крутящего момента
Эффект предварительного натяга	Отсутствует. Блокировка начинается только после проскальзывания.	Присутствует. Перераспределение момента начинается до пробуксовки.
Скорость срабатывания	Относительно медленная (зависит от прогрева жидкости)	Мгновенная (механическая связь)
Влияние температуры	Сильное. Перегрев снижает эффективность.	Практически отсутствует.

Признаки неисправности вискомуфты привода

Неисправность вискомуфты проявляется характерными симптомами, влияющими на работу вентилятора охлаждения и температурный режим двигателя. Нарушения возникают из-за изменения свойств силиконовой жидкости или механических повреждений элементов муфты.

Отказ вискомуфты приводит к двум противоположным сценариям: постоянной блокировке или полному отсутствию связи между валами. Оба состояния критичны для системы охлаждения и требуют немедленной диагностики.

Основные симптомы неисправности

Перегрев двигателя на малых оборотах или в пробках при работающем вентиляторе
Холодная работа двигателя (ниже нормы) на высоких оборотах
Нехарактерный шум или вой из области вентилятора
Самопроизвольное отключение вентилятора при нагреве двигателя
Неизменная скорость вращения вентилятора независимо от температуры

Последствия игнорирования неисправности

Деформация головки блока цилиндров
Разрушение подшипников водяного насоса
Обрыв ремня привода нагнетателя
Повышенный расход топлива

Состояние муфты	Влияние на вентилятор	Температурный режим
Постоянная блокировка	Работает на максимуме постоянно	Переохлаждение двигателя
Отсутствие блокировки	Не включается или слабо вращается	Быстрый перегрев

Симптомы проблем с муфтой вентилятора

Перегрев двигателя при малых оборотах или в пробках – основной признак. Муфта не блокируется, вентилятор не создает достаточный воздушный поток для охлаждения радиатора, что вызывает рост температуры охлаждающей жидкости.

Повышенный шум или вой вентилятора на холодном двигатере также указывает на неисправность. Муфта не переходит в режим частичной блокировки, из-за чего лопасти вращаются с избыточной скоростью сразу после запуска.

Другие характерные признаки

Постоянно работающий вентилятор на высоких оборотах даже после прогрева двигателя. Силиконовая жидкость внутри муфты потеряла свойства или произошла утечка.
Полное отсутствие вращения вентилятора при горячем двигателе. Механическое заклинивание муфты в разблокированном состоянии или разрушение внутренних элементов.
Вибрации или люфт крыльчатки вентилятора. Износ подшипников муфты или деформация ее корпуса.
Утечка масла в районе муфты. Повреждение сальника или корпуса вискомуфты.

Диагностика состояния муфты на стоящем автомобиле

Проверка начинается с визуального осмотра корпуса вискомуфты на предмет механических повреждений, трещин или подтёков масла. Особое внимание уделяют сальникам и уплотнительным элементам – масляные пятна вокруг узла указывают на разгерметизацию.

Далее оценивают свободный ход лопастей вентилятора рукой: поперечный люфт не должен превышать 1-2 мм. Чрезмерный люфт свидетельствует об износе подшипников. Одновременно проворачивают крыльчатку для выявления заклинивания или неравномерного хода.

Методы диагностики

Используют следующие способы проверки:

Акустический контроль: при запуске холодного двигателя кратковременный шум работы вентилятора – норма. Постоянный гул или скрежет после прогрева указывает на неисправность подшипников.
Термическая проверка: после 10-15 минут работы мотора выключают двигатель и осторожно проверяют температуру корпуса муфты рукой. Равномерный прогрев центральной части – норма, перегрев или полное отсутствие нагрева сигнализируют о проблемах.
Тест сопротивления: холодную крыльчатку пытаются провернуть ключом/рукой. Нормальное сопротивление – 2-5 Нм. Слишком лёгкое вращение означает износ силиконовой жидкости, заклинивание – повреждение механизма.

Признак	Возможная неисправность
Масляные подтёки на корпусе	Разрушение сальников, потеря герметичности
Биение крыльчатки >2 мм	Износ подшипников, деформация вала
Посторонние шумы при работе	Выработка подшипников, разрушение пластин
Отсутствие прогрева муфты	Утечка силиконового состава

Проверка работы вискомуфты во время движения

Проверка функциональности вискомуфты при движении автомобиля требует внимания к косвенным признакам ее работы, так как прямой доступ к узлу отсутствует. Основным индикатором является поведение полного привода в условиях, требующих автоматического подключения задней оси.

Для оценки необходимо найти участок дороги с низким коэффициентом сцепления (глубокая грязь, мокрый грунт, укатанный снег или лед). Разгонитесь до 15-30 км/ч и резко нажмите на педаль газа, создав имитацию пробуксовки передних колес. В исправной системе момент пробуксовки должен инициировать блокировку вискомуфты.

Ключевые признаки корректной работы

Рывок и выравнивание курса – при срабатывании муфты ощущается легкий толчок, а автомобиль прекращает боковое смещение ("виляет" носом)
Равномерная пробуксовка – вместо продолжительного буксования передней оси начинается синхронное вращение всех четырех колес
Плавный старт – отсутствие резких ударов или вибраций при передаче момента на задние колеса

Важно помнить: продолжительные нагрузки при проверке на асфальте или сухом покрытии приводят к перегреву силиконовой жидкости и выходу муфты из строя. Для комплексной диагностики оцените также:

Работу системы при движении в гору на скользком покрытии
Отсутствие посторонних шумов (гула, щелчков) при маневрах на малой скорости
Реакцию на кратковременное вывешивание колес (с помощью подъемника)

Причины выхода силиконовой жидкости из строя

Силиконовая жидкость в вискомуфте подвергается постоянным термическим и механическим нагрузкам в процессе работы. Эти воздействия постепенно изменяют её физико-химические свойства, приводя к потере функциональности.

Основными факторами деградации рабочего тела являются экстремальные температуры, естественное старение и нарушение герметичности системы. Каждый из этих процессов необратимо снижает эффективность вискомуфты.

Термическая деградация:
- Постоянный перегрев свыше 180°C вызывает расщепление молекул силикона
- Образование газовых пузырей при локальном кипении жидкости
- Необратимое изменение вязкостно-температурных характеристик
Механическое разрушение:
- Деструкция полимерных цепочек под действием высоких сдвиговых нагрузок
- Потере смазывающих свойств из-за постоянного перемешивания
Загрязнение:
- Проникновение металлической стружки от изношенных деталей
- Смешивание с конденсатом или технологическими смазками
- Образование абразивных взвесей, ускоряющих износ
Утечки:
- Разгерметизация корпуса через изношенные сальники
- Микротрещины в корпусе муфты от вибрационных нагрузок
- Потеря объема жидкости ниже критического уровня
Окисление:
- Реакция с кислородом при длительном контакте с воздухом
- Образование смолистых отложений на рабочих поверхностях

Деформации дисков как причина поломки

Основной причиной деформации (коробления) дисков в вискомуфте является критический перегрев. Во время длительной или интенсивной работы, особенно в условиях пробуксовки, трение между дисками и сопротивление сдвигу силиконовой жидкости генерируют значительное количество тепла. Если теплоотвод недостаточен или нагрузка чрезмерна, температура внутри муфты резко возрастает.

Металлические диски, подвергаясь воздействию высоких температур, испытывают тепловое расширение. Однако это расширение часто происходит неравномерно по площади диска. Отдельные участки, особенно в зонах локальных перегревов ("горячих точек"), расширяются сильнее, чем соседние области. При последующем остывании эти участки не возвращаются в исходное положение, что приводит к остаточной деформации – диски "ведет", они теряют свою идеально плоскую форму.

Последствия деформации дисков

Деформация дисков влечет за собой серьезные нарушения в работе вискомуфты:

Нарушение зазора: Искривленные диски не могут обеспечить стабильный и равномерный зазор между собой. В одних местах зазор увеличивается, в других – уменьшается или вовсе исчезает.
Локальный контакт и задиры: Участки, где зазор минимален или отсутствует, начинают испытывать сухое трение даже при отсутствии преднамеренной блокировки муфты. Это приводит к задирам на поверхности дисков и их дальнейшему разрушению.
Потеря эффективности силиконовой жидкости: Свойства силиконовой жидкости критически зависят от равномерного зазора между дисками. Деформация нарушает ламинарный поток жидкости и препятствует формированию необходимого вязкостного момента, резко снижая эффективность передачи крутящего момента.
Вибрации и шум: Неровное движение деформированных дисков относительно друг друга вызывает биения и вибрации, передающиеся на корпус муфты и далее на элементы трансмиссии, сопровождаясь характерным гулом или стуком.
Заклинивание или полное разрушение: В крайних случаях сильная деформация может привести к полному заклиниванию пакета дисков (ложной полной блокировке муфты) или их механическому разрушению из-за перегрева и усталости металла.

Таким образом, деформация дисков – это необратимое повреждение, кардинально меняющее физику работы вискомуфты. Она перестает корректно выполнять свою функцию передачи момента через жидкость, провоцирует дальнейшее ускоренное разрушение внутренних компонентов и в итоге выводит узел из строя.

Причина (Деформация дисков)	Непосредственное следствие	Конечное проявление неисправности
Нарушение равномерного зазора	Локальный контакт дисков, сухое трение	Задиры, повышенный изрев, перегрев
Нарушение равномерного зазора	Нарушение ламинарного потока жидкости	Резкое падение КПД, неспособность передавать момент
Искривленная поверхность дисков	Биение при вращении	Вибрации, шум (гудение, стук)
Сильное коробление	Механическое заклинивание пакета	Ложная постоянная блокировка муфты

Особенности замены муфты вентилятора

Замена вискомуфты требует предварительной фиксации шкива водяного насоса специальным инструментом. Применение ударного инструмента на крепеже недопустимо – это повреждает шлицы вала помпы. Резьбовую часть перед демонтажем необходимо тщательно очистить от загрязнений и обработать проникающей смазкой.

Обязательно проверьте состояние посадочного места на валу насоса и шкива – выработка или коррозия приведут к биению новой муфты. Убедитесь в отсутствии масляных подтёков на корпусе помпы и патрубках, свидетельствующих об износе сальников. Новую деталь перед установкой прогрейте до комнатной температуры.

Ключевые этапы монтажа

Нанесите тонкий слой герметика на резьбу нового крепежа
Соблюдайте момент затяжки (указан в сервисной документации)
Проверьте свободный ход муфты после установки – лопасти должны вращаться с лёгким сопротивлением

Типовая ошибка	Последствие
Перетяжка крепёжной гайки	Деформация подшипника, заклинивание
Использование старого крепежа	Срыв резьбы при эксплуатации
Отсутствие центровки	Вибрация, разрушение шкива помпы

Контроль работоспособности после запуска двигателя обязателен: при холодном пуске вентилятор должен вращаться медленно, после прогрева до 70-80°C – резко увеличивать обороты. Отсутствие изменения скорости указывает на дефект новой муфты или терморегулирующего элемента.

Важно: на автомобилях с электронным управлением вентилятором дополнительно проверьте корректность сигналов датчика температуры и блока управления. Механические повреждения рёбер вентилятора требуют замены крыльчатки – дисбаланс выведет из строя подшипник муфты.

Ремонтопригодность узла: возможности и ограничения

Вискомуфта относится к категории узлов с низкой ремонтопригодностью. Большинство производителей проектируют ее как неразборный модуль, заполненный силиконовой жидкостью под строгим давлением. Вскрытие корпуса неизбежно приводит к утечке рабочей среды и нарушению герметичности, что делает последующую корректную сборку практически невозможной. Отдельные компоненты (например, биметаллические пластины или шлицевые соединения) теоретически подлежат замене, но на практике это экономически нецелесообразно.

Диагностика неисправностей также сопряжена со сложностями: признаки выхода вискомуфты из строя (перегрев, шум, неэффективная работа вентилятора или полного привода) часто пересекаются с симптомами других поломок системы охлаждения или трансмиссии. Проверка работоспособности требует специализированного оборудования для анализа блокировки и температурной реакции, а также точного контроля уровня жидкости, что в гаражных условиях выполнимо лишь частично.

Ключевые аспекты ремонта и замены

Ограниченный ремонт: Возможна замена внешних элементов – подшипников, сальников или приводных шкивов, если их конструкция позволяет демонтаж без вскрытия герметичной камеры.
Замена как основной метод: При выходе из строя внутренних компонентов (перфорированных дисков, силиконовой жидкости) узел меняется в сборе. Попытки дозаправки жидкости или ручной регулировки давления не дают стабильного результата.
Специфика моделей: Ремонтопригодность сильно зависит от производителя. Некоторые модели внедорожников имеют обслуживаемые муфты с регулировочными шайбами, но это исключение.

Возможности	Ограничения
Замена подшипников/сальников	Невозможность восстановления герметичности после вскрытия
Чистка радиатора и корпуса	Отсутствие заводских ремкомплектов для внутренних деталей
Регулировка (на редких моделях)	Высокая стоимость новой муфты vs риск некорректного ремонта

Важно: Ресурс вискомуфты сокращают экстремальные нагрузки, перегрев и механические повреждения корпуса. Регулярная очистка вентиляционных каналов и проверка срабатывания – единственные доступные меры для продления срока службы до плановой замены.

Стоимость восстановления вискомуфты привода

Стоимость восстановления вискомуфты напрямую зависит от характера повреждений и модели автомобиля. Наиболее распространенные ремонтные операции включают замену изношенного подшипника, устранение течей силиконовой жидкости или восстановление герметичности корпуса.

Ценообразование формируется из стоимости запчастей (оригинальных или аналогов) и сложности работ. Например, замена подшипника обходится дешевле полной разборки с заменой жидкости и герметика, требующей спецоборудования для вакуумирования.

Факторы, влияющие на итоговую цену

Тип поломки: Замена подшипника (от 1 500 руб.) дешевле ремонта герметизации (от 3 000 руб.) или полной перезаправки жидкостью (от 6 000 руб.).
Доступность запчастей: Оригинальные комплектующие для иномарок премиум-сегмента увеличивают стоимость в 2-3 раза.
Конструктивные особенности: Вискомуфты, интегрированные в блок генератора/помпы, требуют больше времени на демонтаж (+20-30% к работе).

Вид работ	Средняя стоимость (руб.)	Примечания
Диагностика	500 - 1 000	Обязательный этап при неочевидных неисправностях
Замена подшипника	1 500 - 4 000	Включает работу + деталь
Замена силиконовой жидкости	6 000 - 12 000	Требует спецоборудования и точной дозировки
Ремонт корпуса	3 000 - 8 000	Зависит от степени повреждений

Экономическая целесообразность: Восстановление оправдано при стоимости до 40-50% от новой детали. Для старых автомобилей с дефицитом запчастей ремонт часто – единственный вариант. Однако при износе пластин ротора или критических деформациях корпуса рекомендована замена узла.

Важно: Неквалифицированная перезаправка влечет неправильную работу муфты и перегрев. Гарантию на ремонт предоставляют только специализированные сервисы, использующие технологические карты производителя.

Как продлить срок службы вискомуфты

Регулярно проверяйте состояние вискомуфты на предмет утечек силиконовой жидкости и механических повреждений корпуса. Обращайте внимание на нехарактерные шумы (гул, скрежет) при работе вентилятора или нестабильную температуру двигателя.

Следите за чистотой радиаторов системы охлаждения и кондиционера. Забитые грязью и пухом соты ухудшают теплообмен, заставляя вискомуфту включаться чаще и работать интенсивнее, что ускоряет износ силиконовой жидкости и подшипников.

Ключевые меры для увеличения ресурса

Контроль уровня охлаждающей жидкости: Низкий уровень антифриза вызывает перегрев двигателя и повышенную нагрузку на вискомуфту.
Чистота приводного ремня: Попадание масла или тосола на шкивы приводит к проскальзыванию и неравномерной нагрузке.
Правильная работа термостата: Заклинивший термостат в закрытом положении провоцирует постоянную активацию вискомуфты.
Избегание экстремальных перегрузок: Длительная езда в пробках или с тяжелым прицепом требует дополнительного контроля температуры двигателя.

Отключайте кондиционер при движении в тяжелых условиях (бездорожье, крутые подъемы). Это снизит тепловую нагрузку на систему охлаждения и уменьшит время работы вискомуфты на максимальной мощности.

Никогда не блокируйте вентилятор механически. Принудительная фиксация лопастей при неисправной муфте вызывает разрушение подшипников и деформацию узла.

Фактор риска	Последствия для вискомуфты	Профилактика
Перегрев двигателя	Деградация силиконовой жидкости, деформация биметаллической пластины	Своевременная замена антифриза, промывка радиатора
Загрязнение шкива	Проскальзывание ремня, перегрев подшипников	Регулярная очистка от масла и грязи
Вибрации двигателя	Разрушение подшипников, нарушение герметичности	Оперативное устранение неисправностей опор ДВС

Диагностируйте неисправности системы охлаждения сразу при появлении первых симптомов. Работа с неполадками (например, забитым радиатором) ускоряет износ вискомуфты из-за непрерывной максимальной нагрузки.

Поведение автомобиля с неисправной вискомуфтой

При полной блокировке муфты вентилятор охлаждения вращается постоянно с максимальной скоростью, независимо от температуры двигателя. Это вызывает чрезмерный шум (вой на высоких оборотах), переохлаждение мотора в холодное время года, а также бесполезный расход мощности двигателя, что напрямую влияет на динамику и топливный расход. Дополнительная нагрузка на приводной ремень ускоряет его износ.

В случае потери герметичности муфты силиконовая жидкость вытекает, а внутрь корпуса проникает воздух. Муфта перестаёт передавать крутящий момент, приводя к полной остановке вентилятора охлаждения даже при критическом перегреве двигателя. Это провоцирует постоянное закипание антифриза, деформацию ГБЦ, прогар прокладки и риск капитального ремонта двигателя.

Типичные симптомы неисправности

Перегрев двигателя в пробках или на бездорожье при работающем вентиляторе
Холодный воздух из печки на малых оборотах
Громкий гул или вой из подкапотного пространства
Вибрация на руле при включении вентилятора

Тип неисправности	Последствия для вождения
Муфта заблокирована	Снижение мощности, перерасход топлива до 15%
Муфта не блокируется	Перегрев при нагрузках, отказ климат-контроля

Особую опасность представляет непредсказуемость срабатывания: муфта может внезапно заблокироваться на трассе, вызвав резкую потерю тяги, или отказать при движении в гору. В полноприводных трансмиссиях неисправность проявляется пробуксовкой передних колёс на скользких покрытиях и неестественно жёсткой работой раздатки.

Безопасность движения при отказе вискомуфты

Отказ вискомуфты вентилятора или полного привода критически влияет на управляемость и тепловой режим автомобиля. При блокировке муфты вентилятора двигатель переохлаждается зимой, а летом возникает риск перегрева из-за неработающего обдува радиатора. В полноприводных системах неисправность приводит к неконтролируемому распределению крутящего момента между осями.

Внезапная активация или деактивация полного привода из-за поломки вискомуфты провоцирует резкую смену поведения автомобиля на дороге. Особенно опасно это при прохождении поворотов, обгонах или движении по скользкому покрытию – возможны заносы, снос передней оси или потеря курсовой устойчивости.

Меры предосторожности

Контроль приборной панели: немедленно реагировать на сигналы перегрева двигателя или индикаторы полного привода.
Снижение скорости: при первых признаках неадекватной реакции авто (рывки, вибрация руля) уменьшить скорость без резких торможений.
Отказ от резких манёвров: избегать крутых поворотов, обгонов и экстренных перестроек.

При перегреве двигателя включите печку на максимальную температуру для дополнительного охлаждения антифриза. Если муфта полного привода заблокирована в положении 4WD, исключите движение по сухому асфальту – это вызывает циркуляционную нагрузку в трансмиссии и ускоренный износ шин.

Тип отказа	Риски	Действия водителя
Блокировка вентилятора	Перегрев/переохлаждение двигателя	Контроль температуры, включение печки
Самопроизвольное включение полного привода	Рывки, заносы на твёрдом покрытии	Плавное снижение скорости, остановка
Пониженная эффективность	Пробуксовка на бездорожье	Избегать сложных участков

Регулярная диагностика муфты (тест на холодный/горячий обдув, проверка герметичности) снижает вероятность внезапного отказа. При длительной эксплуатации с неисправной вискомуфтой неизбежны повреждения двигателя, деформация шин или выход из строя элементов трансмиссии.

Вискомуфта и экономия топлива

Вискомуфта косвенно влияет на расход топлива через особенности работы полноприводной трансмиссии. В нормальных дорожных условиях (ровное покрытие, равномерное движение) она остается разблокированной, позволяя автомобилю двигаться в режиме монопривода. Это минимизирует механические потери и снижает нагрузку на двигатель.

При пробуксовке колес одной оси вискомуфта блокируется, подключая вторую ось и создавая полный привод. Однако этот процесс сопровождается значительным выделением тепла из-за вязкостного трения в силиконовой жидкости. Требуется дополнительная энергия двигателя для преодоления возросшего сопротивления, что увеличивает расход топлива.

Ключевые аспекты влияния на экономичность

Постоянные потери в заблокированном состоянии: При длительной работе в режиме полного привода вискомуфта создает избыточное трение, заставляя двигатель компенсировать потери мощности
Отсутствие точного контроля: В отличие от электронных муфт, вискомуфта не может дозировать крутящий момент – она либо свободно вращается, либо полностью блокируется
Запаздывание срабатывания: Для передачи момента требуется время на разогрев жидкости, в течение которого возможна пробуксовка с бесполезным расходом топлива

Режим работы	Влияние на расход топлива
Движение по сухому асфальту	Минимальный расход (работа в режиме монопривода)
Пробуксовка/бездорожье	Рост расхода на 15-25% из-за полной блокировки
Перегрев муфты	Критическое увеличение расхода из-за потери КПД

Современные электронно-управляемые муфты превосходят вискомуфты в экономичности благодаря точному дозированию момента и отсутствию паразитного трения. Вискомуфта остается бюджетным решением для редкого использования полного привода, но при частой эксплуатации в сложных условиях ее применение приводит к заметному перерасходу топлива.

Сезонная эксплуатация автомобиля с вискомуфтой

Работа вискомуфты напрямую зависит от температуры окружающей среды и нагрева силиконовой жидкости внутри нее. Это накладывает специфические требования на эксплуатацию автомобиля в разные времена года, особенно в экстремально холодные зимы и жаркие летние периоды.

Зимой низкие температуры повышают вязкость рабочей жидкости, что может изменить характер блокировки муфты. Летом основная нагрузка ложится на муфту вентилятора охлаждения, которая должна эффективно предотвращать перегрев двигателя при высоких температурах воздуха и интенсивной работе.

Особенности зимней эксплуатации

Повышенная вязкость жидкости: На сильном морозе силиконовое масло густеет. Это может привести к:

Задержке срабатывания: Муфта вентилятора охлаждения будет включаться позже, так как ей требуется больше времени на прогрев и разжижение жидкости. Для охлаждения холодного двигателя это некритично.
Частичной блокировке: В полноприводных системах (если вискомуфта используется как межосевой дифференциал) излишне густая жидкость может вызвать подклинивание и нежелательную частичную блокировку мостов, влияя на управляемость на скользком покрытии.

Рекомендации:

Избегайте резких стартов и пробуксовок на полноприводных авто с вискомуфтой – густое масло может спровоцировать ударную нагрузку и повреждение элементов трансмиссии.
Прогревайте двигатель до рабочей температуры перед поездкой – это способствует разжижению масла в муфте вентилятора.
Обращайте внимание на нехарактерный шум или вибрации от вентилятора на холодном двигателе – это может быть признаком загустения масла или износа муфты.

Летняя эксплуатация и риск перегрева:

Пиковая нагрузка на муфту вентилятора: Основная задача – обеспечить эффективное охлаждение радиатора. Неисправная вискомуфта (вытекшее или деградировавшее масло, износ подшипников) не сможет обеспечить необходимую скорость вращения вентилятора при высоких температурах.
Признаки неисправности: Постоянно работающий на высоких оборотах вентилятор, перегрев двигателя в пробках или при движении на низкой скорости, слабый поток воздуха от вентилятора на прогретом двигателе.

Общие сезонные проверки: Перед началом зимы и лета критически важно проверить состояние вискомуфты: отсутствие подтеков масла, целостность биметаллической пружины (в муфтах вентилятора), люфты подшипников, уровень шума при работе. Летом проверка на предмет перегрева особенно важна.

Современные альтернативы вискомуфтам

Электронно управляемые многодисковые муфты активно вытесняют вискомуфты в системах полного привода легковых автомобилей. Их конструкция включает пакет фрикционных дисков, сжатие которых регулируется электрогидравлическим или электромеханическим приводом по команде блока управления. Это обеспечивает точное дозирование крутящего момента между осями в реальном времени.

Электромеханические дифференциалы с принудительной блокировкой (например, система Torsen) также служат эффективной заменой, особенно в кроссоверах и внедорожниках. В них используется сложная планетарная или червячная передача, автоматически перераспределяющая момент в пользу оси с лучшим сцеплением без задержек, характерных для вискомуфт.

Ключевые технологии и их применение

Электронные "подключаемые" муфты Haldex (5-е поколение): Устанавливаются на переднеприводных платформах (Volkswagen, Volvo). Момент передаётся через насос высокого давления и сжатые диски по сигналу ЭБУ, анализирующего данные с датчиков ABS, руля и акселератора.
Активные редукторы: Используют электродвигатели для прямого управления моментом на отдельных осях (например, система eDiff у BMW). Позволяют реализовать векторное распределение тяги.
Электропривод на заднюю ось: В гибридных автомобилях (например, Mitsubishi Outlander PHEV) задние колёса приводятся отдельным электромотором, что исключает необходимость механической связи между осями.

Основные преимущества альтернатив: предсказуемость срабатывания, адаптивность к дорожным условиям, совместимость с системами стабилизации (ESP) и возможность программирования различных режимов движения (спорт, бездорожье, экономия).

Технология	Пример применения	Преимущество перед вискомуфтой
Электроуправляемая фрикционная муфта	Audi quattro ultra, Ford Focus RS	Мгновенное подключение, программируемая логика работы
Торсен/геликоидный дифференциал	Toyota RAV4, Land Rover Defender	Плавное распределение момента без проскальзывания
Отдельный электромотор на оси	Lexus RX 450h+, Toyota RAV4 Hybrid	Полностью независимое управление осями, нулевая задержка

Будущее вискомуфт в автомобилестроении

Вискомуфты постепенно уступают место электронно-управляемым системам распределения крутящего момента. Основная причина – ограниченная точность и медленная реакция механических муфт по сравнению с цифровыми решениями. Современные требования к безопасности, топливной экономичности и адаптивности полного привода стимулируют разработку альтернативных технологий.

Электромобилизация кардинально меняет ландшафт: в машинах с независимыми мотор-колесами или раздельными электроприводами осей необходимость в вязкостных муфтах полностью отпадает. Точное распределение мощности здесь обеспечивается программно через контроллеры, что открывает новые возможности для систем стабилизации.

Перспективные технологии-заменители

Ключевые направления развития:

Электронные муфты Haldex – фрикционные системы с электроприводом, управляемые через блок ABS/ESP. Обеспечивают:

Предварительное включение до пробуксовки
Программируемую логику работы для разных покрытий
Интеграцию с помощниками движения (парковка, бездорожье)

Торсен-дифференциалы с электронной блокировкой – комбинация механического распределения с принудительной блокировкой по сигналу датчиков
Многомоторные схемы – отдельные электродвигатели на осях с векторным управлением мощностью

Параметр	Вискомуфта	Электронная муфта	Мотор-колесо
Время реакции	0.5-2 сек	0.05-0.1 сек	0.001 сек
Точность распределения	Низкая	Высокая	Максимальная
Совместимость с автопилотом	Нет	Частичная	Полная

В гибридных моделях сохраняется ниша для упрощенных вискомуфт во вспомогательных системах – например, для охлаждения батарей или привода дополнительных генераторов. Однако в силовых передачах их применение сокращается даже в бюджетном сегменте из-за ужесточения экологических норм.

Этап 1: Замена вискомуфт электронными аналогами в ДВС-автомобилях (2020-2030)
Этап 2: Полный отказ от муфт в пользу раздельных электроприводов (2030-2040)
Этап 3: Внедрение мотор-колес с индивидуальным управлением моментом (после 2040)

Список источников

При подготовке материалов использовались специализированные технические издания и отраслевые ресурсы.

Основные источники включают литературу по устройству автомобилей и инженерные публикации.

Учебники по конструкции трансмиссий и систем полного привода
Технические руководства производителей автокомпонентов
Научные статьи о гидродинамических муфтах в журналах по машиностроению
Справочники по ремонту и обслуживанию автомобилей
Материалы отраслевых конференций по автомобильным технологиям
