Восстановление шаровых опор своими руками - инструкция и советы

Статья обновлена: 18.08.2025

Шаровая опора – критически важный элемент подвески автомобиля, напрямую влияющий на управляемость и безопасность. Со временем её ресурс исчерпывается, проявляясь стуками, неравномерным износом резины и уводом машины в сторону.

Замена узла на новый – стандартное решение, но при определённых условиях возможна восстановительная реставрация. Этот процесс требует чёткого понимания конструкции, аккуратности и соблюдения технологии.

В статье подробно разберём этапы ремонта, необходимые инструменты, нюансы подбора материалов и практические рекомендации для успешного восстановления шаровых опор в гаражных условиях.

Необходимые инструменты для реставрации шаровой опоры

Соберите комплект стандартных слесарных инструментов: набор рожковых и накидных ключей, головки с трещоткой и воротком, шестигранники. Обязательно потребуются молотки разного веса (резиновый и металлический), зубило, пассатижи и плоскогубцы.

Подготовьте приспособления для демонтажа: съёмник шаровых опор (универсальный или конкретной модели), съёмник рулевых наконечников, гидравлический домкрат с подставками-козлами. Убедитесь в наличии тисков для фиксации деталей.

Специальные инструменты:

• Пресс для запрессовки втулок и вкладышей (ручной гидравлический или винтовой)
• Оправки для запрессовки/выпрессовки полимерного вкладыша и пыльника
• Скребок или щётка по металлу для очистки посадочных мест
• Набор щупов для контроля зазора в шарнире

Расходные материалы и средства защиты:

• Смазка для ШРУС (на основе дисульфида молибдена)
• Герметик для фиксации пыльника (анаэробный)
• Растворитель (уайт-спирит, бензин "Калоша")
• Ветошь, перчатки нитриловые, защитные очки

Расходные материалы для восстановительных работ

Качественные расходные материалы определяют долговечность восстановленной шаровой опоры. Использование неподходящих или низкосортных компонентов приведет к быстрому выходу узла из строя и повторному ремонту.

Для полноценной реставрации потребуются специализированные составы и комплектующие. Ниже приведен перечень обязательных позиций с пояснением их функций и особенностей применения.

Ключевые компоненты для ремонта

Наименование	Назначение	Критерии выбора
Полимерный ремонтный состав	Формирование рабочего слоя в изношенном гнезде, устранение люфта	Термостойкость (+120°C), адгезия к металлу, устойчивость к смазкам
Специализированная смазка	Заполнение полости опоры, снижение трения, защита от коррозии	Литиевая основа, высокое давление (NLGI 2), совместимость с полимером
Защитный пыльник	Герметизация узла, предотвращение попадания грязи и влаги	Точное соответствие модели опоры, термостойкая резина
Стопорное кольцо	Фиксация пыльника в посадочном месте	Соответствие диаметру, отсутствие деформаций

Вспомогательные материалы:

• Очиститель: бензин "Калоша" или ацетон для обезжиривания поверхностей
• Герметик: анаэробный состав для дополнительной изоляции стыков (при необходимости)
• Абразивы: наждачная бумага P150-P220 для зачистки посадочных поверхностей

Рекомендуется приобретать материалы в специализированных автомагазинах, обращая внимание на срок годности полимерных составов. Для сложных случаев используйте готовые ремкомплекты с подобранными компонентами.

Правила техники безопасности при самостоятельном ремонте

Соблюдение техники безопасности – обязательное условие при проведении любых ремонтных работ автомобиля. Пренебрежение правилами может привести к серьезным травмам и повреждению имущества.

Особое внимание уделите устойчивости автомобиля и защите себя от возможных вредных воздействий. Ниже перечислены ключевые правила, которые необходимо выполнять:

• Фиксация автомобиля
  • Используйте противооткатные упоры для колес на осях, не поднятых домкратом.
  • Всегда устанавливайте автомобиль на прочные подставки (козелки) после подъема домкратом. Запрещено работать под машиной, опирающейся только на домкрат!
• Индивидуальная защита
  • Надевайте защитные очки для предотвращения попадания грязи, смазки или металлической стружки в глаза.
  • Используйте прочные перчатки для защиты рук от порезов, химикатов и горячих поверхностей.
  • Применяйте респиратор при работе с агрессивными чистящими средствами или аэрозолями.
• Работа с пружинами подвески
  • Помните, что пружины сжаты и хранят опасную энергию. Используйте только специальные стяжки для демонтажа.
  • Не пытайтесь разбирать узлы с нагруженными пружинами без профессионального оборудования.
• Электробезопасность
  • Отсоедините минусовую клемму аккумулятора перед началом работ для исключения короткого замыкания.
• Инструменты и материалы
  • Применяйте только исправный инструмент подходящего размера. Деформированные ключи или треснувшие головки опасны.
  • Обеспечьте вентиляцию в гараже при работе с горючими или токсичными веществами (WD-40, тормозная жидкость и т.п.).
• Контроль после ремонта
  • Перед запуском двигателя убедитесь в отсутствии инструментов или посторонних предметов в подкапотном пространстве.
  • Проверьте затяжку всех резьбовых соединений с рекомендованным моментом.
  • Первая поездка после ремонта должна проходить на малой скорости по безопасному участку дороги для проверки узла.

Поддомкрачивание автомобиля и установка на козлы

Найдите ровную твердую поверхность (асфальт, бетон) и включите ручной тормоз. Под колеса, противоположные стороне работ, установите противооткатные упоры. Убедитесь, что автомобиль не сместится при подъеме.

Определите правильные точки поддомкрачивания для вашей модели (указаны в руководстве по эксплуатации). Никогда не используйте для подъема рычагом пороги, элементы кузова или топливные магистрали – это приведет к деформации. Только штатные усиленные зоны на днище или подрамнике.

Порядок действий

1. Поставьте домкрат строго вертикально под утвержденную точку подъема.
2. Плавно поднимите автомобиль до отрыва колеса от земли на 5-7 см. Проверьте устойчивость домкрата.
3. Немедленно установите страховочную подставку («козел») под ближайшую силовую точку (порог, лонжерон, подрамник). Опустите автомобиль на подставку так, чтобы она приняла вес, а домкрат остался слегка нагруженным.
4. Повторите операцию для второй точки на этой же оси. Автомобиль должен стоять на двух козлах без опоры на домкраты.

Важно: Всегда используйте минимум две страховочные подставки на одну поднятую ось. Работать только под машиной, стоящей исключительно на козлах! Домкрат – только для подъема, не для фиксации.

Типичные ошибки

• Подъем на рыхлом грунте или уклоне
• Отсутствие противооткатных упоров
• Использование кирпичей/деревяшек вместо козлов
• Опора кузова на ненадежные элементы
• Нахождение под авто при подъеме только на домкрате

Снятие колеса для доступа к подвеске

Перед началом любых работ с подвеской необходимо обеспечить полный и безопасный доступ к интересующему узлу. Снятие колеса – обязательный первый этап для реставрации шаровой опоры. Это освобождает пространство, необходимое для визуального осмотра, манипуляций инструментами и демонтажа самой опоры.

Процедура требует строгого соблюдения мер безопасности, так как связана с подъемом автомобиля и снятием значительной нагрузки с узлов подвески. Неправильные действия могут привести к серьезным травмам или повреждению автомобиля. Всегда используйте исправное оборудование и следуйте инструкциям.

Последовательность действий

Выполните следующие шаги для безопасного снятия колеса:

1. Подготовка автомобиля и места работы:
   • Установите автомобиль на ровную, твердую поверхность (асфальт, бетон).
   • Затяните ручной тормоз до упора.
   • Под колеса по диагонали от снимаемого (например, если снимаете переднее правое, подложите под заднее левое и наоборот) установите противооткатные башмаки.
   • Если снимаете переднее колесо, выверните руль в сторону, противоположную снимаемому колесу, для лучшего доступа.
   • При необходимости обработайте крепежные болты/гайки колеса проникающей жидкостью (WD-40, аналоги) за некоторое время до начала работ.
2. Ослабление колесных болтов/гаек:
   • Снимите декоративный колпак колеса (если есть).
   • Используя подходящий ключ (вороток, баллонник, ударный гайковерт на малых оборотах), ослабьте, но не откручивайте полностью все болты или гайки крепления колеса. Делайте это до подъема автомобиля, пока колесо еще стоит на земле и не проворачивается.
   • Примените крестообразный или звездообразный порядок откручивания для равномерного снятия напряжения.
3. Поддомкрачивание автомобиля:
   • Найдите штатную точку поддомкрачивания на пороге автомобиля, ближайшую к снимаемому колесу (указана в руководстве по эксплуатации). Никогда не поддомкрачивайте автомобиль за элементы кузова, не предназначенные для этого!
   • Установите домкрат (гидравлический, винтовой – главное, исправный и с достаточной грузоподъемностью) строго под точку поддомкрачивания.
   • Плавно поднимите автомобиль до момента, когда снимаемое колесо полностью оторвется от земли на высоту 5-10 см.
4. Страховка и снятие колеса:
   • Обязательно установите страховочную подставку (козелок) под надежный силовой элемент кузова или подвески (например, под рычаг подвески вблизи места крепления к кузову, но не под сам рычаг в зоне шаровой опоры!). Опустите автомобиль на подставку так, чтобы она приняла на себя вес. Никогда не работайте под автомобилем, опирающимся только на домкрат!
   • Теперь полностью выкрутите все ослабленные ранее болты или гайки крепления колеса.
   • Аккуратно снимите колесо с шпилек (ступицы). Возьмите его двумя руками, слегка покачивая, если оно "прикипело".
   • Отложите колесо в безопасное место, например, под порог автомобиля рядом с местом работы, чтобы оно не мешало, но в случае ЧП могло послужить дополнительной страховкой.

Колесо снято. Теперь у вас есть необходимый доступ к узлам подвески, в частности, к шаровой опоре. Перед началом работ с ней убедитесь, что автомобиль надежно стоит на домкрате и страховочной подставке. При установке колеса назад затягивайте болты/гайки крест-накрест в несколько этапов с постепенным увеличением момента, окончательно – на опущенном на землю автомобиле с указанным в руководстве моментом затяжки.

Отсоединение рулевой тяги от поворотного кулака

Ослабьте контргайку наконечника рулевой тяги, используя рожковый ключ подходящего размера (чаще 19 или 22 мм). Не снимайте гайку полностью - оставьте её на последних витках резьбы. Это сохранит метку положения наконечника для последующей регулировки развала-схождения.

Обильно обработайте соединение шарового пальца с поворотным кулаком проникающей смазкой (WD-40 или аналог). Дайте составу 5-10 минут для проникновения в резьбу и конусное посадочное место. Это критически важно при работе с прикипевшими элементами.

Техника демонтажа

Использование съёмника: Установите съёмник рулевых тяг ("расчленёнку") так, чтобы его лапы плотно охватили корпус наконечника, а центральный болт упирался в торец шарового пальца. Медленно затягивайте болт съёмника, создавая давление. Характерный щелчок укажет на выход конуса пальца из гнезда.

Альтернативный метод (при отсутствии съёмника): Нанесите два резких удара тяжёлым молотком по ушку поворотного кулака в зоне посадки пальца с противоположных сторон одновременно. Используйте медную или бронзовую проставку для защиты металла. Никогда не бейте непосредственно по резьбе пальца или корпусу наконечника!

После отсоединения:

1. Полностью выкрутите и снимите контргайку
2. Аккуратно отведите рулевую тягу в сторону, исключая нагрузку на пыльник
3. Защитите резьбу пальца, накрутив снятую гайку "в холостую" или используя пластиковый колпачок

Инструмент	Назначение	Риски при отсутствии
Съёмник рулевых тяг	Безопасное выпрессовывание конуса	Повреждение пыльника, срыв резьбы
Торцевой ключ (19-22 мм)	Откручивание контргайки	Срыв граней гайки
Медная проставка	Защита деталей при ударном методе	Деформация посадочного места

Контроль состояния: После демонтажа тщательно осмотрите пыльник рулевого наконечника. Малейшие трещины или разрывы требуют замены детали. Проверьте люфт шарнира, покачивая палец в корпусе - любой ощутимый свободный ход недопустим.

Избегайте проворачивания регулировочной муфты тяги при отсоединённом наконечнике. Для фиксации используйте маркировку или замерьте выступающую часть резьбы штангенциркулем перед началом работ.

Ослабление крепления тормозного суппорта

Для снятия тормозного суппорта при реставрации шаровых опор потребуется предварительно ослабить его крепёжные элементы. Эта операция обеспечивает безопасный доступ к узлу подвески без полного демонтажа тормозной системы. Необходимо исключить проворачивание направляющих пальцев при откручивании и предотвратить повреждение тормозных шлангов.

Подготовьте набор торцевых головок (обычно 14-17 мм), вороток, монтировку и проникающую смазку типа WD-40. Зафиксируйте автомобиль на ровной площадке стояночным тормозом и противооткатными башмаками. Перед началом работ слегка ослабьте колёсные болта, но снимайте колесо только после полной остановки автомобиля.

Пошаговая процедура ослабления

1. Снимите колесо, открутив предварительно ослабленные болты/гайки
2. Обработайте крепёжные болты суппорта проникающей смазкой (особенно при коррозии)
3. Зафиксируйте суппорт рукой для предотвращения проворачивания
4. Ключом открутите два направляющих болта (обычно расположены с тыльной стороны)
5. Прикипевшие болты выбивайте через деревянную проставку

Критические ошибки:

• Проворачивание пальцев с сорванными гранями
• Полное выкручивание болтов без поддержки суппорта
• Приложение чрезмерного усилия к тормозным магистралям

Тип крепления	Инструмент	Особенности
Направляющие пальцы	Торцевая головка + вороток	Требуют чистки резьбы
Скоба суппорта	Головка или баллонный ключ	Часто прикипают к ступице

После ослабления крепежа подвесьте суппорт на проволоке к пружине стойки или кузову, избегая натяжения тормозных шлангов. При замене шаровых опор сохраняйте положение поршней в цилиндрах деревянными клиньями. Перед обратной сборкой обязательно очистите посадочные места и обработайте направляющие графитовой смазкой.

Отсоединение нижнего рычага от поворотного кулака

Перед началом убедитесь, что автомобиль надежно зафиксирован на подъемнике или страховочных стойках, колесо снято, а ступичная гайка ослаблена. Подготовьте необходимый инструмент: набор головок, вороток, съемник шаровых опор (типа "вилка" или гидравлический), молоток, монтировку и проникающую смазку типа WD-40.

Осмотрите крепление шарового пальца к поворотному кулаку. Часто гайка пальца защищена стопорной шайбой или шплинтом – снимите их пассатижами. Обработайте резьбу пальца и прилегающие поверхности проникающей смазкой за 10-15 минут до работы для облегчения откручивания.

Процесс отсоединения

Ослабление гайки шарового пальца: Зафиксируйте палец от проворачивания шестигранником подходящего размера (часто на 13-17 мм). Ключом или головкой ослабьте гайку (типовые размеры 19-22 мм). Не выкручивайте гайку полностью – оставьте 3-4 витка резьбы для безопасности!

Выпрессовка пальца:

• С помощью съемника: Установите съемник так, чтобы его захваты плотно обхватывали поворотный кулак, а центральный болт упирался в торец шарового пальца. Медленно затягивайте болт съемника, создавая давление. Приложите умеренную силу до характерного щелчка, сигнализирующего о выходе пальца из конусного гнезда.
• Без съемника (аварийный метод): Наносите резкие, точные удары молотком по боковым ушкам поворотного кулака в зоне посадки пальца (НЕ по резьбе!). Одновременно поддевайте рычаг монтировкой вниз. После ослабления соединения полностью выкрутите гайку и извлеките палец.

Извлечение рычага: После выхода пальца из гнезда полностью открутите и снимите гайку. Аккуратно отведите рычаг вниз, отсоединяя его от поворотного кулака. Избегайте резких движений – подвеска может быть под напряжением от пружины!

Критические рекомендации:

• Не стойте под рычагом при выпрессовке – используйте защитные очки.
• При закисании пальца повторно обработайте соединение смазкой и выждите время.
• Защищайте резьбу пальца от повреждений – наденьте старую гайку "до упора", если используете ударные методы.
• Проверьте состояние пыльника ШО после извлечения – трещины или разрывы потребуют замены.

Извлечение шплинта и откручивание гайки пальца шаровой

После фиксации автомобиля на подъемнике или козелках и демонтажа колеса, переходят к работе с крепежом шаровой опоры. Первым этапом является визуальный осмотр шплинта и гайки пальца – убедитесь в отсутствии сильной коррозии или деформации, способных осложнить процесс. При необходимости обработайте соединение проникающей смазкой WD-40 за 10-15 минут до начала работ.

Надежно зафиксируйте палец шаровой опоры от проворачивания. Для этого используйте торцевой ключ подходящего размера (чаще всего 17-19 мм) или специальный "баллонный" ключ, вставленный в проушину пальца. Альтернативный метод – упор монтировки в рычаг подвески с созданием контролируемого напряжения.

Последовательность операций

1. Извлечение шплинта:
   • Зажмите концы шплинта пассатижами и аккуратно разогните их вверх.
   • Плавно раскачивая из стороны в сторону, вытяните шплинт из отверстия в пальце и гайке. При закисании используйте тонкую отвертку или бородок.
2. Откручивание гайки:
   • Примените накидной или торцевой ключ (типовые размеры 22-24 мм), плотно зафиксированный на гранях гайки.
   • С усилием сорвите гайку против часовой стрелки, контролируя неподвижность пальца.
   • После срыва докрутите гайку рукой до момента касания с торцом пальца – это предотвратит самопроизвольное соскальзывание опоры при последующем выпрессовывании.

Критические моменты: Никогда не пытайтесь открутить гайку без предварительного удаления шплинта – это приводит к срыву граней и повреждению резьбы. При сильной затяжке гайки используйте удлинитель ("трещотку") или ударный гайковерт, но избегайте перекоса ключа. Если палец проворачивается вместе с гайкой, усильте фиксацию через проушину или примените клин.

Применение съемника шаровых опор для выпрессовки

Съемник шаровых опор – специализированный инструмент, предназначенный для демонтажа шарового пальца из поворотного кулака или рычага подвески. Его конструкция (обычно С-образная или универсальная с винтом и захватами) создает мощное механическое усилие, необходимое для преодоления силы запрессовки и трения в соединении, исключая риск повреждения деталей по сравнению с кустарными методами типа ударов молотком.

Правильный выбор типа съемника (вилочный, шпилечный, универсальный набор) критичен и зависит от конкретной конструкции узла подвески автомобиля. Несоответствие инструмента геометрии опоры или рычага может привести к соскальзыванию, деформации посадочного гнезда или травмам. Обязательна предварительная очистка узла от грязи и обработка проникающей смазкой для облегчения процесса.

Последовательность выпрессовки шаровой опоры

1. Фиксация инструмента: Надежно закрепите лапы съемника за корпус шаровой опоры, а центральный упор (болт или шпильку) установите строго по оси шарового пальца. Убедитесь, что захват стабилен и не соскочит под нагрузкой.
2. Создание усилия: Медленно и равномерно затягивайте центральный винт съемника гаечным ключом или головкой с воротком. Прилагаемое усилие должно быть плавным – резкие движения недопустимы.
3. Контроль процесса: Следите за ходом пальца. При возникновении чрезмерного сопротивления или характерного скрипа/треска сделайте паузу, дополнительно обработайте соединение смазкой WD-40 или аналогом, затем продолжите выпрессовку.
4. Завершение демонтажа: После выхода пальца из гнезда полностью ослабьте винт съемника и аккуратно снимите инструмент вместе с отделившейся шаровой опорой. Извлеките палец из захватов.

Ключевые рекомендации по безопасности и эффективности:

• Всегда используйте защитные очки – возможен вылет деталей или осколков ржавчины.
• Применяйте только исправный инструмент без трещин, срывов резьбы или деформации.
• Убедитесь в надежной фиксации автомобиля на подъемнике/козлах перед работой.
• Если палец "закипел" и не поддается, используйте умеренный нагрев горелкой вокруг посадочного гнезда (не перекаливая металл), сочетая с проникающей смазкой.
• После выпрессовки тщательно очистите посадочное отверстие от коррозии и загрязнений перед запрессовкой новой опоры.

Тип съемника	Применение	Особенности
Вилочный (раздвижной)	Опоры с открытым доступом к пальцу	Простая конструкция, требует осторожности при фиксации
Шпилечный (универсальный)	Сложные узлы, глубоко посаженные пальцы	Набор адаптеров, высокая универсальность, надежный захват
Гидравлический	Особо закисшие или крупногабаритные опоры	Максимальное усилие, профессиональное применение

Снятие корпуса опоры с рычага подвески

После демонтажа шаровой опоры в сборе с автомобиля требуется отделить корпус от рычага подвески. Посадочное гнездо корпуса плотно запрессовано в рычаг, что обеспечивает жёсткую фиксацию при эксплуатации. Для разборки необходим специализированный инструмент и соблюдение техники безопасности.

Подготовьте съёмник для шаровых опор (типа "грибок"), молоток, монтировку и проникающую смазку типа WD-40. Зафиксируйте рычаг в тисках через мягкие накладки, избегая деформации ответственных поверхностей. Очистите видимую часть соединения от загрязнений.

Последовательность демонтажа

1. Обработайте стык корпуса и рычага проникающей смазкой. Выждите 10-15 минут для проникновения состава в зазоры.
2. Установите съёмник: упорную пятку заведите под корпус опоры, а центральный шпиндель уприте в ось рычага.
3. Равномерно затягивайте шпиндель съёмника, контролируя параллельность элементов. При возникновении перекоса ослабьте давление и переустановите инструмент.
4. При заклинивании:
   • Нанесите точечные удары молотком через медную прокладку по торцу корпуса

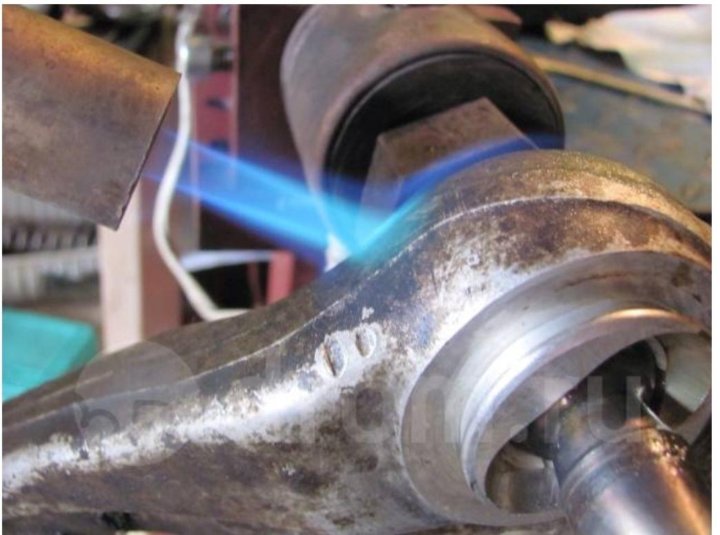

   • Используйте прогрев горелкой (кратковременно до 150-200°C)
   • Примените рычажное усилие монтировкой, подложив опору
5. После сдвига корпуса завершите выпрессовку до полного отделения деталей.

Важно: запрещено деформировать посадочное отверстие рычага ударными инструментами. При отсутствии съёмника используйте гидравлический пресс с оправкой под диаметр корпуса. Перед установкой новой опоры зачистите гнездо рычага от коррозии и остатков смазки.

Фиксация рычага в тисках

Надежная фиксация рычага в тисках – обязательное условие безопасной разборки шаровой опоры. Неподвижное положение детали предотвращает соскальзывание инструмента и минимизирует риск травм при приложении значительных усилий во время демонтажа.

Используйте массивные слесарные тиски, жестко закрепленные на верстаке. Для защиты поверхности рычага от повреждения губками обязательно применяйте мягкие прокладки – подойдут накладки из алюминия, меди или плотного картона. Располагайте рычаг таким образом, чтобы шаровая опора была легко доступна для инструмента и не касалась элементов тисков.

Порядок действий

1. Подготовка тисков:
   • Очистите губки от грязи и металлической стружки
   • Установите защитные накладки на рабочие поверхности
2. Позиционирование рычага:
   • Зафиксируйте рычаг за жесткое основание (место крепления сайлентблока)
   • Избегайте зажима резьбовых частей или тонкостенных элементов
3. Контроль усилия затяжки:
   • Затягивайте тиски равномерно до полной неподвижности рычага
   • Исключите деформацию детали – чрезмерное усилие недопустимо

Критичные ошибки	Последствия
Фиксация без защитных накладок	Повреждение антикоррозийного покрытия, деформация металла
Зажим за корпус шаровой опоры	Разрушение пыльника, смещение элементов узла
Недостаточное усилие затяжки	Проскальзывание рычага при работе, риск травмы

Аккуратное высверливание заклепок корпуса шара

Надежно зафиксируйте корпус шаровой опоры в тисках, используя мягкие прокладки из меди или алюминия для предотвращения повреждения корпуса. Тщательно очистите зону вокруг заклепок от грязи и остатков смазки металлической щеткой и растворителем. Убедитесь в хорошей видимости головок заклепок.

Подберите качественное сверло по металлу, диаметр которого должен точно соответствовать диаметру стержня заклепки (обычно 6-8 мм). Проверьте остроту сверла – тупой инструмент будет рвать металл и может сместиться. Используйте дрель с регулировкой оборотов, предпочтительно ударную дрель для большей стабильности.

Последовательность операций при высверливании

1. Центрирование: Установите сверло строго по центру головки заклепки. Начните сверление на минимальных оборотах, создав начальное углубление без сильного нажима.
2. Контроль глубины: Постепенно увеличивайте обороты, прикладывая умеренное, постоянное усилие. Следите за перпендикулярностью сверла к плоскости корпуса.
3. Проход насквозь: После прохождения головки заклепки, продолжайте сверлить тело заклепки до полного отделения головки. Избегайте чрезмерного углубления в материал корпуса рычага!
4. Обработка всех заклепок: Повторите процесс для каждой заклепки. Обычно их три, расположенных треугольником.

Критические моменты: При появлении дыма или резкого запаха немедленно прекратите сверление и охладите место контакта. Периодически удаляйте металлическую стружку щеткой. Если сверло ушло в сторону – остановитесь, извлеките его и начните заново с нового центра.

Завершение: После снятия всех головок заклепок аккуратно выбейте оставшиеся части стержней из посадочных отверстий корпуса рычага с помощью пробойника подходящего диаметра и молотка. Удалите все металлические опилки и заусенцы напильником или шабером.

Удаление старого защитного пыльника и стопорного кольца

Зафиксируйте шаровую опору в тисках с мягкими губками, исключив повреждение корпуса. Визуально определите тип стопорного кольца: наружное (сжимается внутрь) или внутреннее (разжимается наружу). Очистите зону вокруг кольца от грязи и старой смазки металлической щеткой или ветошью.

Подготовьте инструменты: тонкогубцы, съемник стопорных колец или отвертку с плоским жалом. Избегайте применения ударных инструментов или излишнего усилия, способных деформировать посадочное гнездо.

Процедура демонтажа

1. Снятие стопорного кольца:
   • Для наружного кольца: вставьте концы тонкогубцев в монтажные отверстия кольца, сожмите рукоятки, уменьшая диаметр, и извлеките из канавки.
   • Для внутреннего кольца: подденьте конец кольца отверткой, аккуратно растяните и снимите с посадочного места.
2. Демонтаж пыльника: Потяните старый пыльник вверх вдоль оси пальца. Если резина прикипела, аккуратно подрежьте основание ножом, не царапая металл. Выбросите пыльник – повторное использование недопустимо.

Критические замечания

• Проверьте целостность стопорного кольца после снятия. Деформированные или треснувшие кольца подлежат замене.
• Осмотрите посадочную канавку под кольцо на корпусе опоры. Забоины или коррозия могут помешать надежной фиксации нового элемента.
• Не допускайте попадания абразивных частиц в шарнир при очистке – это ускорит износ после сборки.

Тщательно удалите остатки старой смазки и загрязнений с корпуса шаровой опоры растворителем. Обезжирьте посадочную поверхность для нового пыльника. Убедитесь, что палец шарнира свободно вращается без заклиниваний.

Подготовьте новый пыльник и стопорное кольцо из ремонтного комплекта. Убедитесь в совпадении размеров и отсутствии заводских дефектов перед установкой.

Очистка корпуса опоры от грязи и ржавчины

Тщательно удалите крупные загрязнения металлической щеткой или скребком, уделяя особое внимание зоне вокруг пыльника и резьбовым соединениям. Избегайте повреждения антикоррозийного покрытия на корпусе – глубокие царапины ускорят коррозию в будущем. Для труднодоступных мест используйте узкие насадки на дрель или жесткие зубные щетки.

Обезжирьте корпус опоры после механической очистки. Нанесите на поверхность специальный обезжириватель (бензин «Калоша», уайт-спирит) ветошью без ворса, затем протрите насухо чистой тканью. Не применяйте ацетон или агрессивные растворители – они могут разрушить резиновый пыльник при случайном попадании.

Методы удаления ржавчины

• Химический: нанесите преобразователь ржавчины на 20-40 минут согласно инструкции, затем смойте остатки водой и просушите
• Электрохимический: используйте электролизер для сложных случаев (требует оборудования)
• Абразивный: обработайте корпус мелкозернистой наждачной бумагой (P150-P240) круговыми движениями

1. Зафиксируйте опору в тисках через мягкие прокладки
2. Обработайте корпус пескоструйным аппаратом при наличии доступа к оборудованию
3. Проведите финишную полировку войлочным кругом с пастой ГОИ

Материал	Применение	Меры предосторожности
Жидкость WD-40	Размягчение застарелых отложений	Избегать открытого огня
Ортофосфорная кислота	Удаление глубокой ржавчины	Использовать резиновые перчатки

Важно: после очистки незамедлительно нанесите грунтовку по металлу на все оголенные участки корпуса. Используйте составы с ингибиторами коррозии – они создают защитный барьер от влаги и реагентов. Просушите деталь 2-3 часа перед финальной покраской.

Извлечение изношенного полимерного вкладыша (пластика)

Остатки пластикового вкладыша часто прикипают к металлическому корпусу опоры, особенно при длительной эксплуатации или перегреве. Аккуратно удалите все крупные фрагменты, отколовшиеся при выбивании пальца, используя отвертку с плоским жалом или узкое зубило. Избегайте грубых ударов по корпусу – это может привести к его деформации и нарушению геометрии посадочного места.

Для извлечения плотно засевших остатков вкладыша потребуется тщательная механическая очистка. Пройдитесь по внутренней поверхности корпуса мелким надфилем или наждачной бумагой, обернутой вокруг круглого предмета подходящего диаметра (например, старого пальца). Основная цель – удалить нагар и пластиковые наслоения, не снимая значительный слой металла с рабочей поверхности.

Необходимые инструменты и материалы

• Надфили круглый и плоский – для точной обработки канавок и поверхности
• Наждачная бумага (зернистость 120-220) – для шлифовки
• Металлическая щетка – для грубого удаления нагара
• Дрель с проволочной насадкой – для ускорения очистки (при аккуратном использовании)
• Растворитель или керосин – для обезжиривания после механической обработки

Порядок работ

1. Механическое удаление крупных фрагментов: С помощью отвертки выковырните отслоившиеся части вкладыша из посадочной зоны и канавки под стопорное кольцо.
2. Зачистка корпуса: Используя надфили и наждачную бумагу, удалите остатки пластика и оксидный слой с внутренней поверхности до чистого металла.
3. Обработка канавки под стопор: Особое внимание уделите пазу под стопорное кольцо – там часто скапливается пластик. Тщательно вычистите его тонким надфилем.
4. Контроль чистоты: Убедитесь, что поверхность абсолютно гладкая, без задиров и остатков полимера. Протрите ветошью, смоченной в растворителе.

Критичные ошибки	Последствия	Как избежать
Применение грубой силы при выбивании вкладыша	Деформация корпуса, нарушение сферичности	Работать аккуратно, использовать выколотку из мягкого металла
Неполная очистка канавки под стопорное кольцо	Невозможность установки кольца, люфт пальца	Контролировать глубину паза щупом или отверткой
Оставление пластиковой стружки в корпусе	Ускоренный износ нового вкладыша	Продуть корпус сжатым воздухом после очистки

Важно: Если на внутренней поверхности корпуса обнаружены глубокие задиры, раковины или коррозия, восстановление шаровой опоры невозможно – требуется замена корпуса или узла в сборе. Рабочая поверхность должна быть идеально гладкой.

Оценка состояния шарового пальца: проверка на износ

Поднимите автомобиль домкратом, снимите колесо и обеспечьте свободный доступ к шаровой опоре. Установите монтировку (монтажную лопатку) между поворотным кулаком и рычагом подвески так, чтобы создать рычаг для приложения усилия.

Попеременно надавливайте и оттягивайте монтировку, внимательно наблюдая за шаровым пальцем. Зафиксируйте рычаг в неподвижном состоянии – любые заметные перемещения пальца в корпусе опоры указывают на критический износ.

Ключевые признаки неисправности

• Люфт по вертикали: Палец свободно двигается вверх-вниз при покачивании монтировкой.
• Горизонтальное смещение: Зазор ощущается при вращательном движении пальца вокруг оси.
• Стук или скрип: Посторонние звуки при нагружении опоры во время проверки.
• Видимые повреждения: Трещины на корпусе, деформация пыльника, следы вытекания смазки.

Дополнительные методы диагностики:

1. Покачайте колесо руками (при вывешенном авто), удерживая ладонь на опоре – вибрация передаст люфт.
2. Осмотрите пыльник: трещины или разрывы приводят к попаданию грязи и ускоренному износу.
3. Проверьте усилие перемещения пальца пальцами (на снятой опоре) – тугое движение без заеданий норма, болтание – брак.

Состояние	Вертикальный люфт	Горизонтальный люфт	Рекомендация
Норма	Отсутствует	Менее 0.8 мм	Эксплуатация допустима
Износ	Заметен визуально	Более 1.5 мм	Требуется замена

Важно: Не пытайтесь ремонтировать опору с люфтом – восстановление геометрии невозможно. Поврежденный пыльник при целостности пальца иногда заменяют, но это временное решение.

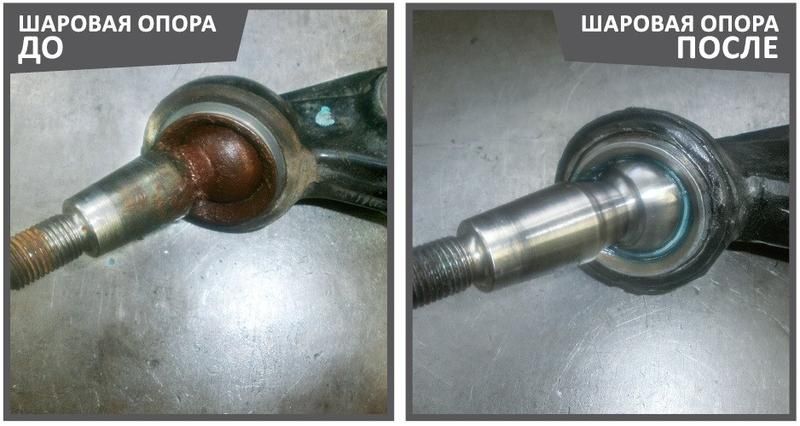

Шлифовка и полировка шарнира при реставрации

Шлифовка шарового пальца направлена на устранение задиров, рисок и следов коррозии, образовавшихся в процессе эксплуатации. Используйте мелкозернистую наждачную бумагу (P600-P1200), смоченную в моторном масле или керосине для снижения трения и предотвращения перегрева. Выполняйте круговые движения с равномерным нажимом по всей поверхности шара, избегая формирования локальных углублений.

Контролируйте геометрию пальца штангенциркулем или микрометром в нескольких сечениях после каждого этапа абразивной обработки. Допустимое отклонение от сферичности не должно превышать 0,05 мм. Особое внимание уделите зоне возле основания пальца и области максимального износа – там, где остались следы контакта с вкладышем.

Технология полировки

После достижения равномерной матовой поверхности переходите к полировке:

1. Нанесите абразивную пасту ГОИ №1 или аналогичную автохимию на войлочный или фетровый круг дрели/болгарки
2. Обрабатывайте шар на низких оборотах (не более 800-1000 об/мин) с периодическим охлаждением в масле
3. Доведите поверхность до зеркального блеска без видимых царапин

Критические требования к качеству:

• Радиальное биение после обработки ≤ 0,03 мм
• Шероховатость поверхности Ra ≤ 0,32 мкм
• Отсутствие синих участков (признаков пережога металла)

Этап	Инструмент	Контрольный параметр
Грубая шлифовка	Наждак P400-P600	Удаление глубоких дефектов
Тонкая шлифовка	Наждак P800-P1000	Выравнивание микрорельефа
Предполировка	Войлок + паста №2	Исчезновение матовости
Финишная полировка	Фетр + паста №1	Зеркальный блеск

Запрещается использование абразивов на основе карбида кремния – они оставляют глубокие царапины. После полировки тщательно промойте узел в керосине и немедленно нанесите консервационную смазку для предотвращения окисления подготовленной поверхности.

Подбор нового вкладыша по размеру и геометрии

Точность измерений критична для успешной установки нового вкладыша. С помощью микрометра или штангенциркуля зафиксируйте внутренний диаметр изношенного корпуса шаровой опоры в трёх точках по вертикали и горизонтали, избегая зон максимального износа. Параллельно измерьте диаметр шарового пальца в рабочей зоне, так как конусность или овальность влияют на подбор.

Сравните полученные данные с технической документацией производителя на конкретную модель опоры. Если оригинальные параметры неизвестны, используйте замеры старого вкладыша (при условии его целостности) как эталон. Допустимое отклонение геометрии нового полимерного вкладыша не должно превышать 0.05 мм относительно корпуса.

Ключевые критерии выбора

При отсутствии готовых решений возможны два варианта:

1. Использование ремонтного комплекта с набором вкладышей разной толщины. Подбирайте элемент, обеспечивающий плотное прилегание без зазоров при примерке.
2. Самостоятельное изготовление из полимерных заготовок (капролон, фторопласт). Требует:
   • Фрезеровки наружной поверхности по диаметру корпуса с натягом 0.01-0.03 мм
   • Расточки внутреннего отверстия на 0.2-0.4 мм меньше диаметра пальца для последующей притирки

Обязательно проверьте соосность отверстия вкладыша и посадочных мест опоры. Перекос более 0.1 мм на 10 мм длины приведёт к ускоренному износу. Для визуализации соответствия геометрии используйте таблицу типовых параметров:

Параметр	Допуск (мм)	Метод контроля
Диаметр корпуса опоры	±0.02	Микрометр в 3-х сечениях
Диаметр пальца	−0.05/+0.01	Микрометр, исключая риски
Толщина стенки вкладыша	±0.05	Штангенциркуль по периметру

После установки проверьте свободный ход узла – палец должен проворачиваться от усилия одной руки без заклинивания. Любой люфт или чрезмерное трение указывают на ошибку в подборе геометрии.

Два метода запрессовки полимерного вкладыша в корпус

Полимерный вкладыш требует точной установки для обеспечения равномерного распределения нагрузки и предотвращения деформаций. Неправильная запрессовка приводит к ускоренному износу и выходу узла из строя. Существует два основных подхода, каждый из которых требует специфического инструментария и соблюдения технологии.

Выбор метода зависит от доступного оборудования, состояния корпуса шаровой опоры и типа полимерного материала. Оба способа предполагают предварительную очистку посадочного места от грязи, остатков старого вкладыша и следов коррозии с последующей обезжириванием поверхностей.

Метод холодной запрессовки

Применяется для большинства стандартных полимерных композиций. Вкладыш охлаждается до низких температур (например, в жидком азоте или морозильной камере), что вызывает его временное сжатие. Это облегчает позиционирование в корпусе.

• Подготовка: Тщательно замерить внутренний диаметр корпуса и внешний диаметр неохлажденного вкладыша. Разница (натяг) должна соответствовать техтребованиям производителя.
• Охлаждение: Поместить вкладыш в морозильную камеру (-18°C...-25°C) минимум на 1 час или в емкость с сухим льдом/жидким азотом на 10-15 минут (строго в защитных перчатках!).
• Установка: Быстро извлечь вкладыш, немедленно совместить его пазы с направляющими в корпусе и запрессовать с помощью оправки подходящего диаметра и пресса (гидравлического или винтового). Усилие должно быть строго осевым!
• Выдержка: Дать узлу прогреться до комнатной температуры (1-2 часа) перед дальнейшей сборкой.

Метод горячей запрессовки (нагрева корпуса)

Используется для тугопосадочных вкладышей или при невозможности глубокого охлаждения полимера. Основан на тепловом расширении металлического корпуса.

1. Подготовка: Убедиться в термостойкости полимера. Нагревать только корпус, сам вкладыш должен быть комнатной температуры.
2. Нагрев: Равномерно нагреть корпус шаровой опоры индукционным нагревателем, термофеном или в муфельной печи до температуры 120-150°C (конкретное значение зависит от материала корпуса и натяга). Избегать открытого пламени!
3. Запрессовка: Немедленно установить вкладыш в разогретый корпус с помощью оправки и пресса. Требуется высокая скорость работы до остывания детали.
4. Охлаждение: Дать узлу остыть естественным образом на ровной поверхности. Резкое охлаждение водой запрещено!

Ключевые рекомендации для обоих методов:

Инструмент	Используйте только оправки, точно соответствующие диаметру вкладыша и не перекрывающие его рабочую поверхность.
Смазка	Запрещена! Посадочные поверхности должны быть абсолютно сухими и чистыми.
Контроль	После запрессовки проверьте отсутствие перекосов, зазоров и свободное вращение шара во вкладыше (без заеданий).
Материал	Строго следуйте температурным ограничениям, указанным производителем полимерного вкладыша.

Применение пресса обязательно – попытки запрессовать вкладыш ударами молотка гарантированно повредят полимерный слой или корпус. Если вкладыш не встает на место даже при правильном нагреве/охлаждении, повторно проверьте размеры натяга и чистоту посадочной поверхности.

Установка стопорного кольца в посадочную канавку

Перед установкой тщательно очистите канавку шаровой опоры от грязи, старой смазки и следов коррозии. Убедитесь, что посадочное место не имеет забоин, деформаций или глубоких царапин, способных нарушить фиксацию кольца. Проверьте целостность самого стопорного кольца – отсутствие трещин и равномерность пружинных свойств.

Смажьте канавку тонким слоем консистентной смазки для защиты от коррозии и облегчения монтажа. Подберите подходящий инструмент: используйте специальные клещи для стопорных колец (радиальных или торцевых), соответствующие типу ушей на кольце. Никогда не применяйте обычные плоскогубцы или отвертки – это повредит элемент или приведет к неконтролируемому срыву при установке.

Пошаговая инструкция по монтажу

1. Ориентация кольца: Расположите кольцо так, чтобы его скошенная сторона (фаска) была обращена наружу от посадочной канавки. Прямая кромка должна смотреть в сторону дна канавки.
2. Сжатие кольца: Зафиксируйте ушки кольца клещами. Плавно сжимайте инструмент до тех пор, пока наружный диаметр кольца не станет меньше диаметра вала шаровой опоры.
3. Посадка в канавку: Аккуратно введите кольцо в канавку, сохраняя его перпендикулярное положение относительно оси пальца. Контролируйте, чтобы оба ушка полностью прошли через торец канавки.
4. Фиксация: Медленно ослабьте давление клещей, позволяя кольцу равномерно разжаться и войти в паз по всей окружности. Убедитесь, что кольцо легло в канавку без перекосов.

После установки проверьте надежность фиксации: попытайтесь провернуть кольцо в канавке пальцем (оно не должно смещаться) и убедитесь в отсутствии осевого люфата шарового пальца. При визуальном осмотре зазор между кольцом и канавкой должен быть равномерным по всему периметру. Если кольцо выступает над поверхностью канавки или сидит неровно – демонтируйте его и повторите установку с новым изделием.

Упаковка фаски шаровой смазкой перед сборкой

Фаска шаровой опоры требует плотной упаковки смазкой для предотвращения попадания абразивных частиц и влаги внутрь шарнира. Равномерное заполнение внутренней полости гарантирует отсутствие воздушных карманов, снижающих эффективность смазывания и ускоряющих износ детали. Недостаточное количество материала или неравномерное распределение приведет к локальному перегреву и преждевременному разрушению узла.

Используйте только рекомендованную для ШРУС пластичную смазку (например, Литол-24 или аналог). Нанесите обильный слой на внутреннюю коническую поверхность корпуса опоры и торец резьбовой части пальца. Дополнительно заполните ⅓ объема защитного пыльника для создания резерва.

Технология нанесения

1. Очистите фаску от загрязнений ветошью и обезжирьте.
2. Заполните шприц свежей смазкой без комков.
3. Нанесите спиральными движениями состав по всей поверхности фаски.
4. Убедитесь, что смазка выступает за края металла на 1-2 мм.

Ошибка	Последствие
Использование жидкой смазки	Вымывание состава, быстрый износ
Неполное заполнение полости	Коррозия шара, заклинивание
Применение старой/загрязненной смазки	Абразивное повреждение поверхностей

При запрессовке пальца излишки смазки выйдут через технологические отверстия – это свидетельствует о правильной упаковке. Не удаляйте избыток до окончания сборки: он обеспечит дополнительную герметизацию соединения.

Равномерное нанесение смазки в корпус с вкладышем

Перед началом работ убедитесь, что корпус шаровой опоры и внутренняя поверхность полимерного вкладыша тщательно очищены от старой смазки и загрязнений. Используйте ветошь и обезжириватель, избегая абразивных материалов, способных повредить тефлоновый слой. Проверьте целостность вкладыша – микротрещины или деформации требуют обязательной замены.

Подготовьте рекомендованную производителем высокотемпературную пластичную смазку для ШРУСов или специализированный состав для шаровых опор. Избегайте универсальных Литол-24 или графитовых смесей – они не обеспечивают необходимых противоизносных свойств при ударных нагрузках. Смазочный материал должен быть свежим, без признаков расслоения или затвердевания.

Технология нанесения

Заполните внутреннюю полость корпуса смазкой на 30-40% перед установкой вкладыша. Используйте шприц или узкий шпатель для равномерного распределения состава по стенкам, особое внимание уделите зоне контакта с шаровым пальцем. Не допускайте воздушных карманов – они провоцируют локальный перегрев.

Алгоритм дальнейших действий:

1. Вставьте вкладыш в корпус, слегка проворачивая для лучшего прилегания
2. Дополнительно нанесите смазку тонким слоем:
   • На рабочую поверхность вкладыша (борозды и выемки)
   • На сферическую часть шарового пальца
3. Соберите узел, убедившись в свободном ходе пальца
4. Через технологические отверстия добавьте смазку до выхода излишков – это подтвердит заполнение всех полостей

Контрольные параметры:

Показатель	Значение
Общий объем смазки	70-90% от внутреннего пространства
Давление при запрессовке	Не более 5 кН (через оправку)
Визуальный признак	Равномерное вытеснение излишков без сухих участков

Переизбыток смазки приводит к выдавливанию сальников при температурном расширении, а недостаток – к ускоренному износу. После сборки выполните 5-10 циклов поворота пальца для распределения состава, удалите излишки ветошью. Проверьте герметичность пыльника – смазка не должна проступать в местах посадки.

Установка шарового пальца в восстановленную опору

Перед монтажом убедитесь, что посадочное гнездо восстановленной опоры и шаровой палец тщательно очищены от загрязнений и обезжирены растворителем. Нанесите тонкий слой высокотемпературной консистентной смазки (например, для ШРУС) на рабочую сферическую поверхность пальца и внутренний полимерный вкладыш опоры. Это снизит трение при сборке и обеспечит плавную работу узла.

Аккуратно совместите ось шарового пальца с отверстием в опоре, избегая перекосов. Приложите усилие строго вдоль оси пальца. Если конструкция позволяет, предварительно установите новый пыльник на палец, зафиксировав его в канавке штатным стопорным кольцом. Не допускайте повреждения кромки пыльника при монтаже.

Процесс запрессовки

1. Используйте ручной пресс или гидравлический съемник с переходной оправкой, охватывающей корпус опоры
2. Прикладывайте усилие только к тыльной стороне пальца (место под гайку), НЕ к шаровому шарниру
3. Плавно увеличивайте давление до полной посадки пальца вплоть до упора
4. Прокрутите палец в опоре на 180° для равномерного распределения смазки

Контроль качества: Убедитесь, что палец вращается в опоре плавно, без заеданий и ощутимого радиального люфта. Допускается минимальный осевой люфт (0.1-0.5 мм), регламентируемый производителем авто. Заполните полость пыльника смазкой на 50-60% объема через монтажное отверстие шприцем.

Критические ошибки: Ударная запрессовка молотком деформирует полимерный вкладыш, использование неподходящей смазки вызывает ускоренный износ, перекос при установке повреждает пыльник. При обнаружении дефектов сборки демонтируйте узел для проверки поверхностей.

После установки защитите резьбу пальца от повреждений транспортировочной гайкой. Монтаж опоры на автомобиль выполняйте с динамометрическим ключом, соблюдая момент затяжки, указанный в руководстве по ремонту ТС.

Натяг соединения: регулировка и контроль усилия

Регулировка натяга выполняется после запрессовки новой втулки полимерного вкладыша. Гайку шкворня затягивают постепенно, проворачивая шарнир для равномерного распределения полимера. Критически важно избегать перекоса, который вызывает локальный износ. Процесс ведется до появления ощутимого сопротивления вращению пальца, но без заклинивания.

Контроль усилия осуществляется динамометрическим ключом с фиксацией момента затяжки. Альтернативный метод – измерение силы проворачивания шарового пальца динамометром через рычаг. Усилие должно соответствовать паспортным значениям производителя (обычно 2-5 кгс·м для проворачивания). После первой обкатки автомобиля (300-500 км) обязательна повторная проверка натяга.

Рекомендуемые параметры и последствия нарушений

Тип контроля	Инструмент	Норматив
Момент затяжки	Динамометрический ключ	50-120 Н·м*
Усилие проворачивания	Рычаг + динамометр	0.2-0.5 Н·м

*Точное значение зависит от модели опоры и указывается производителем

Последствия неверного натяга:

• Слабый натяг: Люфт пальца, ударные нагрузки, разрушение втулки
• Чрезмерный натяг: Перегрев шарнира, заклинивание, ускоренный износ полимера
• Перекос: Локальный износ вкладыша, вибрации рулевого управления

Монтаж нового пыльника и проверка его фиксации

Перед установкой тщательно очистите посадочные места на корпусе шаровой опоры и штанге пальца от старой смазки, грязи и остатков резины. Нанесите тонкий слой свежей консистентной смазки (например, ШРУС) внутрь нового пыльника и на поверхность шарового пальца – это предотвратит пересыхание резины и облегчит посадку.

Аккуратно растяните верхний манжет пыльника и наденьте его на корпус опоры до полного захода в штатный паз. Убедитесь, что резина не перекручена. Затем, используя монтажную лопатку или специальную оправку, подведите нижнюю кромку пыльника к канавке на шаровом пальце, равномерно распределяя усилие по окружности.

Контроль качества установки

После монтажа выполните следующие проверки:

• Визуальный осмотр – пыльник должен сидеть в пазах без перекосов, зазоров и волн на поверхности резины.
• Тест на осевое смещение – попытайтесь провернуть пыльник вокруг пальца рукой: допустимый люфт не превышает 1-2 мм.
• Проверка герметичности – сожмите нижнюю часть пыльника пальцами: воздух должен выходить с характерным шипением, а после сжатия форма должна полностью восстановиться.

Типичные ошибки	Последствия	Способ устранения
Попадание грязи под манжету	Ускоренный износ шарнира	Демонтаж, очистка, повторная установка
Перетяжка хомутами	Деформация резины, надрывы	Ослабление фиксации до зазора 0.3-0.5 мм под лопаткой
Неполная посадка в пазы	Вылет пыльника при работе подвески	Применение монтажной смазки, проверка кромок

Фиксация хомутами: Затяните крепежные хомуты с усилием 1.5-2 Н·м, используя динамометрический ключ. Концы стяжек должны быть направлены вверх для защиты от повреждений. Обрежьте излишки металла кусачками, оставив 5-7 мм длины.

Важно! После установки проверьте ход шарнира рукой – перемещение пальца должно оставаться плавным без заеданий. Повторите осмотр пыльника через 100-200 км пробега на предмет смещения или потери герметичности.

Склеивание мест соединения пыльника с шаровыми элементами

Плотная герметизация стыка пыльника и корпуса шаровой опоры критически важна для предотвращения вымывания смазки и проникновения абразивных частиц. При реставрации восстановление этого узла требует тщательной подготовки поверхностей и выбора специализированных составов.

Перед склейкой демонтированный пыльник и посадочный поясок на шаровом пальце/корпусе необходимо обезжирить. Используйте очиститель тормозов, ацетон или уайт-спирит, удаляя остатки старой смазки, грязи и отслоившегося резинового слоя. Поверхности должны стать абсолютно сухими и матовыми.

Технология нанесения клея

Нанесите клей тонким равномерным слоем на обе склеиваемые поверхности: внутреннюю кромку пыльника и металлический буртик шарового элемента. Используйте кисточку или деревянную лопатку, избегая пропусков и избыточного скопления состава в одном месте.

После нанесения выдержите паузу 5-7 минут для частичного испарения растворителей (точное время уточняйте в инструкции к конкретному клею). Соедините детали, аккуратно натянув пыльник на посадочное место до упора. Прижмите резину по всему периметру для выдавливания излишков клея.

Обязательные этапы фиксации:

• Стяните место соединения монтажной хомутной лентой или нейлоновым хомутом.
• Удалите выступившие остатки клея ветошью без смещения деталей.
• Оставьте узел в покое на 24 часа для полной полимеризации.

Тип клея	Применение	Особенности
Цианакрилатный (суперклей)	Экспресс-ремонт	Хрупкий шов, боится вибраций
Полиуретановый (Teroson PU 930)	Постоянная фиксация	Эластичный, устойчив к маслам
Хлоропреновый (88-НП, Момент)	Бюджетный вариант	Требует длительной фиксации

Проверьте качество склейки визуально после полимеризации: шов должен быть сплошным, без вздутий или отслоений. Запрещается заполнение зазоров герметиками типа «жидкая прокладка» – они не обеспечивают адгезию к резине. Помните: негерметичный пыльник приведет к повторному выходу опоры из строя через 500-1000 км пробега.

Установка реставрированной опоры на рычаг подвески

Перед монтажом тщательно очистите посадочное гнездо рычага от грязи, старой смазки и следов коррозии металлической щеткой. Обработайте поверхность антикоррозийным составом и обезжирьте контактную зону. Убедитесь в отсутствии механических повреждений на рычаге и резьбовых отверстиях.

Нанесите тонкий слой молибденовой смазки (например, MS-1600) на внутреннюю поверхность гнезда рычага и внешнюю обойму опоры. Избегайте попадания смазки на резьбу шпильки крепления шаровой опоры – это может привести к некорректному моменту затяжки.

Процесс монтажа

1. Установите опору в гнездо рычага строго перпендикулярно
2. Наживите крепежные болты/шпильки пальцами для предотвращения перекоса
3. Затяните крепеж в три этапа:
   • Предварительная затяжка с усилием 30-40 Нм
   • Окончательная затяжка с моментом, указанным производителем авто (обычно 60-120 Нм)
   • Проверка угла затяжки (при наличии в спецификации)
4. Зафиксируйте соединение:

   Тип крепежа	Метод фиксации
   Гайки с фланцем	Загиб кромки контршайбы
   Резьбовые шпильки	Установка новых шплинтов
   Болты с шестигранником	Нанесение фиксатора резьбы

Обязательно проверьте свободу вращения шпильки пальцами – ход должен быть плавным без заеданий. Соберите остальные компоненты подвески в обратной последовательности. После установки избегайте полной нагрузки автомобиля в течение 2-3 часов для стабилизации полимерного вкладыша.

Фиксация опоры на рычаге болтами вместо заклепок

Заводская установка шаровой опоры чаще всего осуществляется при помощи заклепок, обеспечивающих надежное неразъемное соединение. Однако при самостоятельной реставрации возникает сложность: для установки новых заклепок требуется специализированный инструмент (заклепочник большой мощности) и доступ к тыльной стороне рычага, что не всегда возможно без демонтажа всей конструкции.

Использование болтов вместо заклепок становится практичным решением, позволяющим выполнить ремонт без снятия рычага подвески. Критически важно подобрать крепеж, полностью соответствующий требованиям по прочности и размеру, чтобы соединение выдерживало высокие динамические и ударные нагрузки, характерные для узла.

Инструкция по установке болтов

Для замены заклепок болтами потребуется выполнить следующие шаги:

1. Аккуратно высверлите старые заклепки сверлом, диаметр которого соответствует телу заклепки. Контролируйте процесс, чтобы не повредить посадочные отверстия в рычаге.
2. Очистите отверстия от металлической стружки и остатков заклепок. Проверьте геометрию отверстий – они должны быть ровными, без заусенцев.
3. Подберите высокопрочные болты, гайки и шайбы:
   • Класс прочности болтов: не ниже 10.9 (рекомендуется 12.9)
   • Диаметр болта: точно соответствует диаметру отверстий в рычаге и проушине опоры.
   • Длина болта: должна обеспечивать полный выход резьбы за гайку при затяжке, но без избыточного выступа.
4. Установите шаровую опору в посадочное место на рычаге. Вставьте болты в отверстия с обратной стороны рычага (со стороны, где были головки заклепок).
5. Наденьте шайбы на выступающие концы болтов и затяните гайки с требуемым моментом. Используйте динамометрический ключ!

Ключевые рекомендации:

• Обязательно применяйте стопорящий состав (например, фиксатор резьбы) перед затяжкой гаек для предотвращения самооткручивания.
• Тщательно соблюдайте момент затяжки, указанный в технической документации на автомобиль или шаровую опору. Недостаточная затяжка приведет к люфту, чрезмерная – к деформации или срыву резьбы.
• Используйте усиленные стопорные гайки (деформируемые, корончатые с шплинтом) или контргайки для максимальной надежности.
• Регулярно проверяйте состояние болтовых соединений (хотя бы раз в 5-10 тыс. км пробега) на предмет ослабления.

Параметр	Требование	Примечание
Класс прочности болта	10.9 или 12.9	Никогда не используйте болты класса 8.8 и ниже
Момент затяжки	Согласно спецификации ТС	Обязательно использование динамометрического ключа
Тип гайки	Стопорная (нейлоновая вставка, деформируемая, корончатая)	Обычные гайки недопустимы
Дополнительная фиксация	Фиксатор резьбы средний/сильный	Наносится на резьбу перед сборкой

Помните, что болтовое соединение требует более частого контроля, чем заводское заклепочное. Качество и прочность подобранного крепежа напрямую влияют на безопасность эксплуатации автомобиля.

Сборка узла подвески: соединение шарового пальца и кулака

Перед установкой шаровой опоры тщательно очистите посадочное гнездо в кулаке поворотного кулака от грязи, старой смазки и следов коррозии. Нанесите тонкий слой графитовой или медной смазки на конусную поверхность шарового пальца – это облегчит запрессовку и предотвратит задиры.

Аккуратно вставьте шпильку шаровой опоры в отверстие кулака, соблюдая соосность. Убедитесь, что резьбовая часть пальца вышла с обратной стороны кулака на достаточную длину для накручивания гайки. Не допускайте перекоса деталей во время соединения.

Затяжка крепежного узла

1. Накрутите новую контрольную гайку (идет в комплекте с опорой) на палец вручную до упора.
2. Затяните гайку динамометрическим ключом с усилием, указанным производителем авто (обычно 50-90 Нм).
3. Сравните положение паза на пальце и отверстия в гайке для стопорения:
   • Если отверстия не совпадают – осторожно дотяните гайку до следующего паза
   • Если отверстия совпали – вставьте новый штифт и загните его усики

Не используйте ударные инструменты! Перетяжка деформирует полимерный вкладыш опоры, а недостаточное усилие вызовет люфт. После фиксации штифтом проверьте свободный ход шарнира рукой – палец должен вращаться без заеданий, но не иметь радиального люфта.

Тип подвески	Диаметр пальца (мм)	Рекомендуемый момент (Нм)
Легковые авто (McPherson)	16-18	55-75
Внедорожники (двурычажная)	20-22	75-95

Установите защитный пыльник, зафиксировав его хомутами. Проверьте отсутствие контакта тормозных шланогов и ABS-проводов с элементами опоры. Перед опусканием автомобиля нагрузите подвеску домкратом – окончательная посадка узла происходит под весом машины.

Закручивание новой гайки пальца с правильным моментом

После установки шарового пальца в посадочное место поворотного кулака и совмещения резьбы, накрутите новую гайку вручную до упора. Убедитесь в отсутствии перекоса и свободном ходе резьбы. Используйте только новую гайку из ремкомплекта – повторное применение старой недопустимо из-за деформации и износа.

Для фиксации гайки необходим динамометрический ключ. Точное значение момента затяжки указано в технической документации автомобиля (обычно 60-150 Н·м в зависимости от модели). Отсутствие этого параметра – повод прекратить работу. Затяжка "на глаз" приводит к разрушению пальца или отрыву опоры в движении.

Порядок затяжки

1. Установите на динамометрический ключ торцевую головку, соответствующую размеру гайки
2. Выставьте требуемое значение момента на шкале ключа
3. Плавно затягивайте гайку до характерного щелчка (или сигнала электронного ключа)
4. Прекратите затяжку сразу после срабатывания – превышение момента деформирует резьбу!

Важно: Если конструкция предусматривает шплинт:

• После затяжки поверните гайку до совмещения ближайшего паза с отверстием в пальце
• Вставьте новый шплинт и разогните его усики в противоположные стороны
• Никогда не выпрямляйте и не используйте старый шплинт повторно

Для самоконтрящихся гаек (с нейлоновым кольцом): после достижения момента затяжки дополнительных действий не требуется. Обязательно установите защитный колпачок на палец до монтажа ступицы – это предотвратит коррозию и загрязнение шарнира.

Установка шплинта на новую гайку пальца шарнира

После затяжки контргайки с требуемым моментом, проверьте совпадение отверстия в шаровом пальце с пазом гайки. Если отверстие не совпадает, допустимо подтянуть гайку на угол не более 30° для их совмещения – превышение этого угла или повторное использование старого шплинта недопустимы.

Убедитесь, что резьба пальца не выступает выше паза гайки, а отверстие полностью открыто для свободного прохода шплинта. Подберите новый шплинт строго соответствующего диаметра – слишком тонкий не обеспечит фиксацию, а толстый повредит отверстие при монтаже.

Пошаговая инструкция установки

1. Вставьте прямой конец шплинта в отверстие пальца со стороны резьбы, продвигая его до упора.
2. Проверьте, чтобы петлевая часть шплинта плотно прилегала к грани гайки без перекосов.
3. Загните длинное ушко шплинта на торец гайки, избегая контакта с резиновым пыльником.
4. Короткое ушко аккуратно отогните в противоположную сторону вдоль оси пальца.
5. Обожмите усики плоскогубцами, обеспечивая плотное прилегание без зазоров.

Критические рекомендации:

• Только новые шплинты – деформированные или ржавые изделия немедленно заменяйте.
• Концы шплинта не должны цеплять соседние детали или пыльник при работе подвески.
• После монтажа вручную проверьте отсутствие люфта гайки и надежность фиксации.

Подсоединение рулевой тяги к поворотному кулаку

Тщательно очистите резьбу на пальце шаровой опоры и в посадочном отверстии поворотного кулака от старой грязи, ржавчины и остатков герметика. Используйте металлическую щетку и очиститель. Нанесите тонкий слой медной смазки или специальной противозадирной пасты только на резьбу пальца шаровой опоры, избегая попадания на резиновый пыльник.

Аккуратно вставьте палец шаровой опоры в проушину поворотного кулака. Совместите отверстие в пальце с пазами для шплинта в гайке. Наживите новую корончатую гайку (поставляется с ремкомплектом или приобретается отдельно) от руки, убедившись, что она легко закручивается.

Инструменты и материалы

• Накидной или торцевой ключ нужного размера (чаще 19мм, 22мм или 24мм)
• Динамометрический ключ
• Новая корончатая гайка
• Новый шплинт
• Медная смазка / противозадирная паста
• Молоток (при необходимости)
• Монтировка (для удержания тяги)

Процесс монтажа и затяжки

Шаг	Действие	Примечание
1	Наживить гайку от руки	Убедиться в отсутствии перекоса
2	Предварительно затянуть гайку ключом	До плотного прилегания, палец не должен проворачиваться
3	Окончательная затяжка динамометрическим ключом	Строго по спецификации производителя авто (например, 35-50 Н·м + доворот)
4	Совмещение отверстия под шплинт	При необходимости довернуть гайку для совпадения, никогда не ослаблять!
5	Установка нового шплинта	Концы шплинта плотно загнуть вокруг граней гайки

Критически важно затягивать гайку только до момента, указанного в руководстве по ремонту вашего автомобиля, и не превышать его. Перетяжка повреждает шарнир и резьбу. После затяжки гайки под нагрузкой (авто стоит на колесах) обязательно проверьте момент затяжки еще раз. Надежно застопорите гайку новым шплинтом, подгибая его концы в разные стороны.

Монтаж колеса и опускание автомобиля с домкратов

После завершения установки шаровой опоры и сборки подвески аккуратно навесьте колесо на шпильки ступицы. Совместите отверстия диска с крепежными элементами, избегая перекосов. Вручную наживите все гайки или болты крепления по диагонали, обеспечивая равномерный прижим диска к ступице.

Опустите автомобиль с домкратов до момента касания колесом земли, но без полной передачи веса на подвеску. Проверьте правильность посадки диска – он должен плотно прилегать к ступице без зазоров. Затяните крепеж динамометрическим ключом в диагональной последовательности с усилием, указанным производителем авто. Не используйте ударные инструменты на этом этапе.

Контроль и финальные операции

1. Окончательно опустите автомобиль на землю и уберите домкраты
2. Повторно протяните колёсные болты/гайки с требуемым моментом затяжки
3. Проверьте свободный ход подвески – покачайте авто за крыло

Обязательные проверки перед эксплуатацией:

• Отсутствие люфтов в новой шаровой опоре
• Правильность положения пыльника и целостность резиновых уплотнений
• Отсутствие контакта элементов подвески с кузовными деталями

Критический параметр	Требование
Момент затяжки колес	85-110 Н·м (уточнить в мануале)
Зазор между поворотным кулаком и опорой	Равномерный по окружности

Проведите тестовый заезд на малой скорости с прослушиванием подвески. При появлении стуков или вибраций немедленно остановитесь для диагностики. Избегайте резких манёвров первые 50 км пробега.

Первичная проверка работы подвески в статике

Обеспечьте неподвижность автомобиля на ровной площадке с выключенным ручным тормозом. Поднимите переднюю часть домкратом, установите на козлы или используйте смотровую яму для доступа к шаровым опорам. Перед проверкой очистите узлы от грязи щеткой.

Снимите колесо для лучшего доступа к деталям подвески. Убедитесь в отсутствии внешних повреждений корпуса шаровой опоры и крепежных элементов. Проверьте состояние защитного пыльника - трещины или разрывы свидетельствуют о необходимости замены.

Методы выявления люфта

1. Возьмите монтировку, установите между рычагом подвески и поворотным кулаком
2. Создайте переменное усилие в вертикальной плоскости, покачивая инструмент
3. Контролируйте зазор в шарнире визуально и на слух (характерный стук)
4. Попросите помощника покачать рулевое колесо при работающем двигателе

Допустимый люфт не должен превышать 1-1.5 мм. При большем зазоре пальцы рук, приложенные к корпусу опоры, ощущают характерные щелчки. Одновременно оцените состояние смежных элементов:

• Сайлентблоки рычагов на предмет расслоения резины
• Рулевые наконечники через покачивание тяг
• Стойки стабилизатора при повороте вокруг оси

Признак неисправности	Диагностическое действие
Заедание шарнира	Проверка плавности хода при повороте кулака
Коррозия пальца	Осмотр через поврежденный пыльник
Деформация корпуса	Визуальная оценка геометрии детали

Фиксируйте результаты проверки для сравнения после реставрации. Помните: статическая диагностика выявляет только явные дефекты, окончательную оценку дают динамические испытания.

Контрольный тест-драйв для оценки работоспособности

После завершения реставрации шаровой опоры обязателен тест-драйв для проверки функциональности узла. Начните движение на малой скорости (20-30 км/ч) по ровному асфальтированному участку, обращая внимание на поведение рулевого управления и отсутствие посторонних звуков.

Перейдите к тестированию на неровностях: специально проезжайте лежачие полицейские, рельсы или щебеночное покрытие. Резкие удары при наезде на препятствия должны сопровождаться коротким глухим стуком (норма), а не металлическим лязгом или продолжительным грохотом.

Ключевые параметры для оценки

• Ровная дорога: Автомобиль не должно тянуть в сторону, руль обязан сохранять нейтральное положение без дополнительных усилий.
• Повороты: При вхождении в виражи (особенно на скорости 40-60 км/ч) исключите скрежет, щелчки или ощутимый люфт руля.
• Торможение: Во время плавного и резкого замедления передняя подвеска не должна издавать стуков в районе колесных арок.

Рекомендации по безопасности:

1. Первый тест проводите на закрытой площадке или малозагруженных дорогах
2. Избегайте экстремальных маневров – ограничьтесь плавными поворотами и разгонами
3. При появлении вибрации кузова или биения руля немедленно прекратите проверку

Симптом	Возможная причина	Действия
Глухой стук на кочках	Нормальная работа опоры	Продолжить эксплуатацию
Металлический лязг/скрежет	Недостаток смазки или деформация вкладыша	Повторная разборка и диагностика
Увод руля в сторону	Неправильная сборка или износ смежных деталей	Проверка развала-схождения и сайлентблоков

Важно: После 200-300 км пробега выполните повторную проверку крепежных болтов – возможна усадка новых деталей. При сохранении проблем рассмотрите замену шаровой опоры на новую.

Проверка развал-схождения после замены шаровых опор

После замены шаровых опор проверка углов установки колес обязательна, так как нарушение геометрии подвески неизбежно. Даже при аккуратной работе и метках на резьбовых соединениях отклонения от заводских параметров достигают критических значений, что вызывает ускоренный износ резины и ухудшение управляемости.

Отказ от регулировки приводит к "подъеданию" протектора за 500–1000 км пробега, особенно при нарушении схождения. Современные независимые подвески чувствительны к малейшим изменениям положения рычагов, поэтому визуальная оценка или сравнение со старыми деталями не заменяют стендовую диагностику.

Порядок действий

1. Тест-драйв до регулировки: проедьте 2–3 км для притирки новых деталей, избегая резких маневров. Это стабилизирует положение узлов подвески.
2. Контроль давления в шинах: доведите его до нормы производителя для всех колес. Разница в 0.2 атм искажает результаты замеров.
3. Диагностика на компьютерном стенде:
   • Оптимален 3D-стенд с точностью до 1–2 угловых минут.
   • Перед заездом проверьте люфты рулевой рейки, тяг и подшипников ступиц.

Параметр	Допустимое отклонение после замены	Риски при игнорировании
Схождение передних колес	±0,1° от нормы авто	Пилообразный износ резины
Развал	±0,3°	Увод автомобиля в сторону
Продольный наклон оси поворота (кастер)	±0,4°	Тугое возвращение руля в «ноль»

После регулировки проведите повторный тест-драйв 10–15 км. Если отмечается биение руля или авто «тянет» в сторону – вернитесь в сервис для перепроверки. На некоторых моделях (особенно с многорычажной подвеской) требуется корректировка через 200–300 км после усадки новых опор.

Важно: При замене только одной шаровой опоры регулировка всё равно необходима. Разная жесткость новых и старых узлов нарушает симметрию подвески.

Рекомендуемая периодичность осмотра шаровой опоры

Регулярная диагностика шаровых опор критически важна для безопасности и предотвращения дорогостоящего ремонта смежных узлов подвески. Пренебрежение осмотрами ведет к постепенному развитию люфта, ускоренному износу шин и риску внезапного разрушения опоры при движении.

Общая рекомендация – проверять состояние шаровых опор каждые 10-15 тысяч километров пробега или минимум дважды в год при сезонной замене резины. Однако фактическая периодичность зависит от трех ключевых факторов:

Факторы влияния на частоту проверок

• Условия эксплуатации: Езда по бездорожью, грунтовым дорогам, частые поездки по ямам и лежачим полицейским требуют контроля каждые 5-7 тысяч км.
• Конструкция опоры: Разборные опоры чаще нуждаются в осмотре, чем необслуживаемые, но последние при выходе из строя требуют полной замены.
• Возраст автомобиля: После 5-7 лет эксплуатации или пробега свыше 100 тысяч км рекомендуется проводить осмотры каждые 8-10 тысяч км независимо от условий.

Обязательная внеплановая диагностика требуется при появлении симптомов:

1. Характерный стук или скрип в передней подвеске при проезде неровностей на малой скорости.
2. Вибрация рулевого колеса, особенно при торможении.
3. Увод автомобиля в сторону при движении по прямой, неравномерный износ протектора шин.
4. Чрезмерный люфт руля или ощущение "разболтанности" передка.

Важно: Проверка всегда включает визуальный осмотр пыльника на целостность и подтекание смазки, а также измерение люфта с помощью монтировки или специального люфтомера на поднятом и вывешенном колесе. При малейших сомнениях в состоянии узла – обратитесь к специалистам.

Ошибки при реставрации, сокращающие срок службы узла

Неправильные действия во время восстановления шаровой опоры часто приводят к её ускоренному выходу из строя. Эти ошибки могут компрометировать безопасность и спровоцировать внезапную поломку.

Игнорирование технологических нюансов сводит на нет все усилия по ремонту, независимо от качества запчастей. Ниже перечислены критические просчёты, которых необходимо избегать.

Типичные ошибки и их последствия

1. Неполная очистка деталей

   Остатки старой смазки, грязи или продуктов износа на поверхностях шарового пальца и вкладыша провоцируют абразивное разрушение. Результат: задиры и преждевременный люфт.

2. Неправильная установка пыльника

   Перекос, недостаточная фиксация хомутами или микроразрывы при монтаже. Последствие: попадание влаги и песка, коррозия шарнира.

3. Использование несоответствующих материалов

   Применение дешёвых смазок, герметиков или ремкомплектов сомнительного качества. Риск: расслоение смазки, разрушение полимерного вкладыша.

4. Нарушение технологии запрессовки

   Перекос втулки при установке, применение ударных методов вместо пресса. Итог: деформация посадочных мест, неравномерный износ.

5. Неправильное количество смазки

   Недостаточное заполнение полости (менее 50%) или чрезмерная закладка, вызывающая разрыв пыльника. Эффект: сухое трение или выдавливание материала.

6. Пренебрежение проверкой геометрии

   Использование опоры с деформированным корпусом после аварии. Опасность: концентрация напряжений и усталостные трещины.

Ошибка	Срок службы узла
Корректная реставрация	30-50 тыс. км
Нарушение герметичности	5-15 тыс. км
Использование некондиционных материалов	3-10 тыс. км

Список источников

Информация для статьи собрана из технически проверенных источников, обеспечивающих достоверность инструкций по реставрации шаровых опор.

При подготовке материала использовались специализированные автомобильные ресурсы, руководства производителей и практические пособия для точного описания процедуры.

• Официальные руководства по ремонту транспортных средств (Haynes, Chilton)
• Специализированные автомобильные форумы: Drive2, форумы владельцев конкретных марок авто
• Видеоинструкции на YouTube-каналах по автомобильному ремонту
• Технические статьи на порталах: Авто.ру, За рулём, Колеса.ру
• Производственные нормативы изготовителей шаровых опор (например, Lemförder, TRW)
• Учебные пособия по устройству ходовой части автомобиля
• Мануалы по применению ремонтных комплектов (реставрационные втулки, чехлы)

Видео: КАК ЛЕГКО ВОССТАНОВИТЬ ШАРОВУЮ ОПОРУ СВОИМИ РУКАМИ,


• Обзор шин Пирелли Формула Энерджи - характеристики и преимущества

• Идеи для тюнинга и доработок Лады Весты - как повысить ваш автомобиль

• Габариты Volvo XC90 - длина, ширина, высота и другие размеры
