Втягивающее реле - конструкция, работа, неисправности
Статья обновлена: 18.08.2025
Втягивающее реле – критически важный компонент системы запуска двигателя внутреннего сгорания, непосредственно взаимодействующий со стартером.
Оно выполняет две ключевые функции: энергичное введение шестерни бендикса в зацепление с венцом маховика и подачу мощного тока на электродвигатель стартера для проворачивания коленвала.
Без исправного втягивающего реле запуск двигателя невозможен, что делает понимание его устройства, принципа работы и типичных неисправностей обязательным для специалистов и автовладельцев.
Принцип работы электромагнитного механизма
Электромагнитный механизм втягивающего реле преобразует электрическую энергию в механическое перемещение якоря. При подаче напряжения на обмотку реле создается магнитный поток, пронизывающий сердечник и подвижный якорь.
Возникающая электромагнитная сила преодолевает сопротивление возвратной пружины и притягивает якорь к сердечнику. Это линейное движение через шток передается на силовые контакты реле и механизм привода стартера.
Ключевые этапы процесса
- Создание магнитного поля: Ток, протекающий через втягивающую и удерживающую обмотки, генерирует электромагнитное поле.
- Перемещение якоря: Магнитный поток преодолевает усилие пружины, втягивая якорь внутрь катушки.
- Замыкание контактов: Шток якоря замыкает силовые контакты ("пятаки"), подавая ток на электродвигатель стартера.
- Удержание положения: После срабатывания только удерживающая обмотка поддерживает магнитное поле, экономя энергию.
| Элемент | Функция |
|---|---|
| Втягивающая обмотка | Создает основное усилие для перемещения якоря (отключается после срабатывания) |
| Удерживающая обмотка | Фиксирует якорь в рабочем положении при меньшем токе |
| Возвратная пружина | Возвращает якорь в исходное положение при отключении питания |
При прекращении подачи тока магнитное поле исчезает, и возвратная пружина перемещает якорь обратно. Это размыкает силовые контакты и отсоединяет стартер от аккумуляторной батареи.

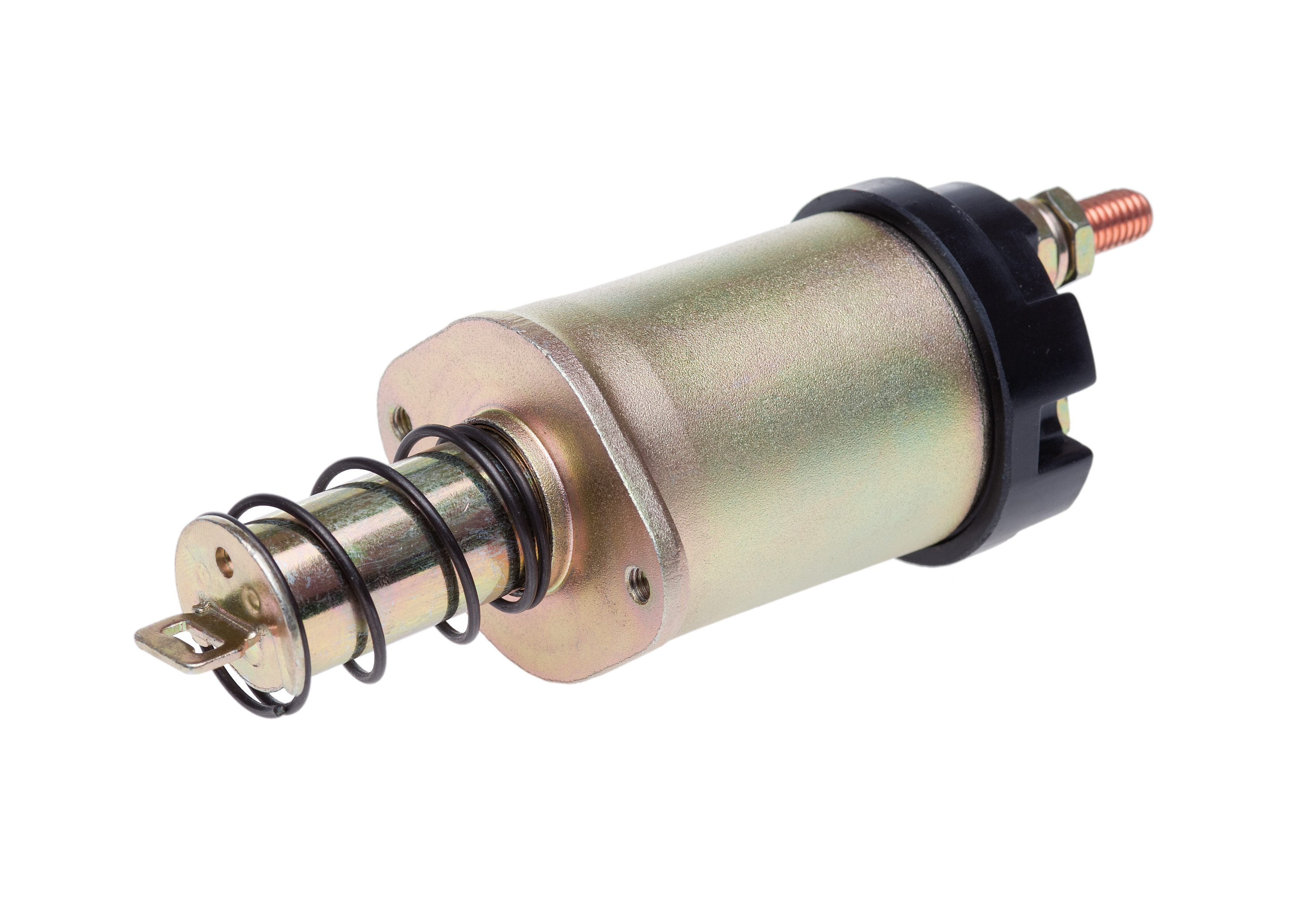

Ключевые компоненты конструкции реле
Основу втягивающего реле формирует корпус, обеспечивающий защиту внутренних механизмов от внешних воздействий и механическую целостность устройства. Внутри размещаются электромагнитная система и контактная группа, которые согласованно преобразуют электрический сигнал в механическое движение для выполнения коммутационных задач.
Магнитопровод образует замкнутый контур для эффективного прохождения магнитного потока и включает неподвижный сердечник с полюсными наконечниками. Подвижный якорь, связанный с исполнительным штоком, перемещается под действием магнитных сил, преодолевая сопротивление возвратной пружины и обеспечивая замыкание или размыкание контактов.
Детализация функциональных элементов
- Втягивающая катушка – создаёт магнитное поле при подаче напряжения, генерируя силу для перемещения якоря. Выполняется из медного эмалированного провода с высокой электро- и термостойкостью.
- Удерживающая катушка (в двухобмоточных реле) – фиксирует якорь в рабочем положении после срабатывания, снижая энергопотребление. Располагается соосно с втягивающей.
- Контактная группа:
- Неподвижные контакты из тугоплавких металлов (медь, серебро) на изоляционных колодках
- Подвижный контактный диск на штоке якоря
- Силовые клеммы для подключения внешних цепей
- Возвратная пружина – возвращает якорь в исходное положение при обесточивании катушки, обеспечивая разрыв силовой цепи.
| Компонент | Материал | Функциональное назначение |
|---|---|---|
| Корпус | Термопласт/металл | Изоляция и защита узлов |
| Шток якоря | Легированная сталь | Передача усилия на контакты |
| Изоляционные пластины | Стеклотекстолит/керамика | Предотвращение межвитковых замыканий |
Роль втягивающей обмотки в системе
Втягивающая обмотка создает мощное электромагнитное поле при подаче напряжения от замка зажигания. Это поле перемещает якорь реле вдоль своей оси, преодолевая сопротивление возвратной пружины. Механическое движение якоря через рычаг (вилку) выталкивает бендикс, обеспечивая зацепление шестерни стартера с венцом маховика двигателя.
Параллельно с перемещением якоря происходит замыкание силовых контактов (медных болтов) реле. Замыкание осуществляется в крайней точке хода якоря, когда шестерня полностью введена в зацепление. Это подает напряжение напрямую с аккумулятора на электродвигатель стартера, инициируя его вращение.
Ключевые функции втягивающей обмотки
- Синхронизация процессов: Обеспечивает строгую последовательность: сначала механическое сцепление шестерни с маховиком, только затем - подача питания на стартер. Это предотвращает холостое вращение шестерни и повреждение зубьев.
- Создание высокого усилия: Генерирует значительную электромагнитную силу (до 50 Н и более), необходимую для преодоления жесткой возвратной пружины привода бендикса и сопротивления пружины венца маховика.
- Кратковременный режим работы: Функционирует только в момент запуска двигателя (доли секунды). После зацепления шестерни и замыкания контактов ее роль завершается, и удержание якоря обеспечивает удерживающая обмотка.
- Защита от перегрева: Конструктивно рассчитана на кратковременные включения. Длительная подача напряжения вызывает перегрев и выход обмотки из строя, что предотвращает разрушение стартера при заклинивании.
| Параметр | Втягивающая обмотка | Удерживающая обмотка |
|---|---|---|
| Основное назначение | Перемещение якоря, зацепление шестерни, замыкание силовых контактов | Фиксация якоря в рабочем положении после срабатывания |
| Сила тока | Высокая (20-50 А), для создания большого усилия перемещения | Низкая (5-15 А), достаточная для удержания без перегрева |
| Режим работы | Только в момент втягивания якоря (доли секунды) | В течение всего времени удержания якоря (пока ключ в положении "START") |
| Реакция на неисправность | Частые отказы: обрыв, межвитковое замыкание, потеря изоляции | Более устойчива к отказам благодаря меньшему току и нагреву |
Назначение удерживающей обмотки
Удерживающая обмотка втягивающего реле выполняет критическую функцию фиксации якоря в конечном положении после срабатывания системы. Она обеспечивает стабильное удержание контактов силовой цепи в замкнутом состоянии при работающем стартере, предотвращая самопроизвольный возврат якоря под действием возвратной пружины.
Конструктивно эта обмотка создаёт магнитный поток, достаточный для поддержания притянутого состояния сердечника, но значительно меньший по силе, чем у втягивающей обмотки. Это позволяет минимизировать энергопотребление и нагрев устройства в процессе длительной работы стартера при запуске двигателя.
Ключевые особенности работы
Принцип действия основан на электромагнитной индукции: после перемещения якоря втягивающей обмоткой удерживающая катушка самостоятельно поддерживает магнитное поле. Её сопротивление выше, а ток – ниже, что обеспечивает энергоэффективность.
- Ток потребления: 15-30 А (против 40-70 А у втягивающей обмотки)
- Необходимость в двух обмотках обусловлена разрывом питания втягивающей цепи после замыкания контактов
- Отказ удерживающей обмотки приводит к "дребезжанию" якоря и невозможности запуска двигателя
| Параметр | Втягивающая обмотка | Удерживающая обмотка |
|---|---|---|
| Назначение | Перемещение якоря | Фиксация якоря |
| Пиковый ток | 40-70 А | 15-30 А |
| Время работы | Кратковременное | Длительное |
Как перемещается сердечник при активации
При подаче напряжения на обмотку реле создаётся электромагнитное поле. Это поле воздействует на сердечник, преодолевая сопротивление возвратной пружины.
Сердечник совершает строго линейное движение вдоль оси катушки. Направление перемещения – внутрь корпуса реле к центру магнитного поля.
Характеристики движения
| Этап | Действие |
|---|---|
| Начало активации | Магнитный поток преодолевает инерцию сердечника и силу пружины |
| Основное перемещение | Ускоренное движение до момента замыкания силовых контактов |
| Фиксация | Полное втягивание с упором в ограничитель |
Ключевые особенности перемещения:
- Траектория – прямолинейная без вращения
- Движущая сила – магнитное притяжение к полюсному наконечнику
- Обратный ход обеспечивается пружиной после снятия напряжения

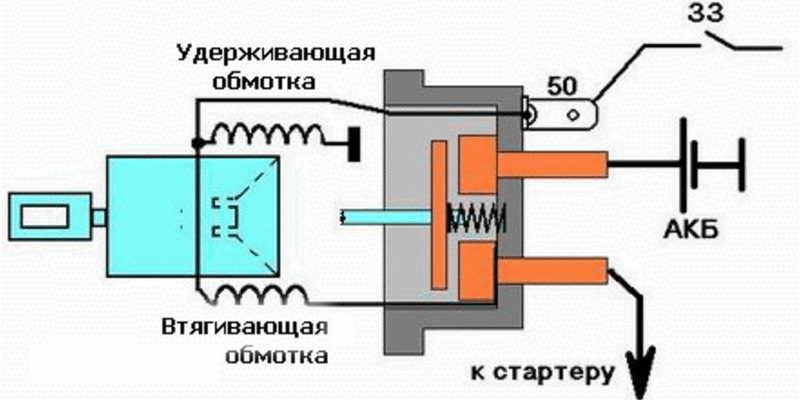

Схема соединения контактов реле
Контакты втягивающего реле выполняют две ключевые функции: подачу питания на обмотку стартера и замыкание силовой цепи для вращения электродвигателя. Они работают синхронно с перемещением якоря, управляя током разной величины.
Конструкция включает минимум два типа контактов: управляющие (низкоточные) и силовые (высокоточные). Силовые контакты рассчитаны на протекание токов в сотни ампер, требуемых для работы стартера, и имеют соответствующее сечение и материалы.
Типовые схемы подключения
Наиболее распространены следующие варианты соединений:
- Стандартное подключение (4 вывода):
- Вывод "50" – управляющий сигнал от замка зажигания
- Вывод "30" – прямой плюс от аккумулятора
- Вывод "С" – питание на обмотку стартера
- Вывод "87" – силовой выход на щетки электродвигателя
- Реле с дополнительным контактом (5 выводов):
- Добавляется вывод "87а" для обхода сопротивления при запуске (например, в дизельных двигателях)
| Вывод | Назначение | Тип цепи |
|---|---|---|
| 50 | Управляющая катушка | Низкоточная (5-40А) |
| 30 | Питание от АКБ | Силовая (200-1000А) |
| 87 | На электродвигатель стартера | Силовая (200-1000А) |
| С | Удержание якоря | Низкоточная (20-60А) |
При подаче напряжения на вывод "50" якорь перемещается, последовательно замыкая сначала цепь обмотки стартера (вывод "С"), затем силовые контакты "30-87". Размыкание происходит в обратном порядке при снятии напряжения, обеспечивая безопасное отключение нагрузки.
Подключение втягивающего реле в автомобиле
Подключение втягивающего реле стартера требует точного соединения трёх ключевых контактов: силового входа от аккумулятора, выхода на обмотку стартера и управляющего сигнала от замка зажигания. Основная силовая цепь использует толстые кабели сечением 16-25 мм² для передачи высокого тока (150-300 А), тогда как управляющая цепь работает с током 15-30 А через стандартную автомобильную проводку.
На корпусе реле расположены болтовые клеммы с маркировкой: "30" или "BAT" для постоянного "+" от АКБ, "87" или "MOT" для выхода на стартер, и "50" или "S" для управляющего провода от замка зажигания. Корпус реле обязательно заземляется через крепление к двигателю или кузову для обеспечения обратного тока.
Последовательность подключения
- Надёжно закрепите корпус реле на картере стартера или рядом с ним
- Подсоедините кабель от положительной клеммы АКБ к выводу "30"
- Соедините клемму "87" с силовым вводом стартера коротким кабелем
- Проложите управляющий провод от замка зажигания к клемме "50"
- Проверьте целостность массы между корпусом реле и кузовом
| Клемма | Назначение | Диаметр кабеля |
|---|---|---|
| 30 (BAT) | Питание от АКБ | 16-25 мм² |
| 87 (MOT) | Выход на стартер | 16-25 мм² |
| 50 (S) | Управление от замка зажигания | 2.5-4 мм² |
Критические ошибки подключения: перепутывание клемм 30 и 50 вызывает постоянное срабатывание стартера, отсутствие массы приводит к отказу реле, а применение тонких проводов в силовой цепи вызывает их перегрев и оплавление изоляции. Все соединения должны быть защищены от коррозии смазкой или термоусадкой.
Взаимодействие со стартерной системой двигателя
Втягивающее реле является критически важным интерфейсом между замком зажигания и стартером двигателя. При повороте ключа в положение "старт", управляющий ток низкого напряжения (обычно 12В) поступает на обмотку реле через контакты замка зажигания. Этот ток активирует электромагнитную катушку внутри корпуса реле.
Возникающее магнитное поле перемещает сердечник (якорь) реле вперед. Данное движение выполняет две синхронизированные функции: через механическую вилку (рычаг) оно вводит шестерню бендикса стартера в зацепление с зубчатым венцом маховика двигателя, одновременно замыкая силовые контакты внутри реле. Замыкание силовых контактов подает ток высокой силы (сотни ампер) непосредственно на электродвигатель стартера от аккумуляторной батареи.
Ключевые этапы работы
Процесс взаимодействия можно детализировать следующим образом:
- Получение управляющего сигнала: Цепь управления замыкается при повороте ключа, ток проходит через втягивающую обмотку реле.
- Перемещение якоря: Магнитное поле втягивает якорь. Прикрепленная к нему вилка толкает бендикс, обеспечивая механическое зацепление шестерни с маховиком.
- Замыкание силовой цепи: В конце хода якорь замыкает мощные медные контакты ("пятаки"), подающие пусковой ток напрямую на обмотки электродвигателя стартера.
- Удержание и раскрутка: После замыкания силовых контактов удерживающая обмотка поддерживает якорь в рабочем положении до момента отпускания ключа. Стартер вращает маховик, запуская двигатель.
- Отключение: При возврате ключа в положение "зажигание" цепь управления разрывается. Пружина возвращает якорь, размыкая силовые контакты и выводя шестерню бендикса из зацепления.
Отказ реле проявляется характерными симптомами: слышимые щелчки без вращения стартера (залипание контактов или слабый втягивающий ток), отсутствие реакции на ключ (обрыв обмоток) или заедание бендикса. Корректная работа силовой цепи стартера напрямую зависит от исправности контактной группы реле и целостности его обмоток.
Диагностика щелчков при запуске двигателя
Характерный щелчок при повороте ключа зажигания чаще всего указывает на неисправность втягивающего реле стартера. Этот звук создается подвижным сердечником реле, который под напряжением смещается, замыкая силовые контакты, но не может удержаться в рабочем положении или передать ток на электродвигатель стартера. Причины обычно связаны с падением напряжения, механическим износом или нарушением контактов.
Диагностику начинают с проверки состояния клемм аккумулятора и силовых проводов стартера. Окисление, ослабление крепления или повреждение кабелей создают высокое сопротивление, из-за чего реле не получает достаточного напряжения для полного срабатывания. Далее проверяют заряд АКБ: напряжение ниже 11.8 В при попытке запуска не обеспечит работу системы стартера.
Методы проверки втягивающего реле
Прямая подача напряжения:
- Зачистите контакт управления реле (малый провод).
- Подайте +12В с АКБ на него через провод сечением 4-6 мм².
- Исправное реле издаст четкий щелчок и выдвинет бендикс.
Проверка цепи управления:
- Измерьте напряжение на управляющем проводе при повороте ключа. Значение ниже 10 В указывает на проблемы в цепи зажигания или проводке.
- Протестируйте реле мультиметром: сопротивление обмотки должно быть 0.3-1 Ом, между силовыми контактами – ∞ Ом (при отключенном питании).
| Симптом | Возможная причина |
| Одиночный щелчок | Недостаточный заряд АКБ, плохой контакт массы |
| Многократные щелчки | Критический разряд АКБ, разрушение контактов реле |
| Щелчок + гудение | Залипание сердечника, механический износ реле |
Важно: Если реле срабатывает, но стартер не вращается, проверьте силовые контакты ("пятаки") реле на подгорание. При их разрушении ток не поступает на электромотор стартера, хотя бендикс может выдвигаться. В таком случае требуется замена втягивающего реле или зачистка контактов.
Проверка работоспособности мультиметром
Перед тестированием отсоедините реле от стартера и источников питания. Убедитесь в чистоте контактов и отсутствии видимых повреждений корпуса. Переведите мультиметр в режим измерения сопротивления (Ом).
Проверьте обрыв цепи втягивающей обмотки: подключите щупы к силовым клеммам реле (обычно обозначены "S" и "М"). Исправная обмотка покажет сопротивление 0.3–5 Ом. Бесконечное значение указывает на обрыв.
Диагностика цепей
- Удерживающая обмотка: Щупы на клемму "S" и корпус реле. Норма: 0.5–15 Ом. Обрыв проявится как "OL" на дисплее.
- Силовые контакты: Измерьте сопротивление между клеммами "B+" и "М" при ручном втягивании якоря. Исправные контакты: 0–0.5 Ом. Значение >1 Ом сигнализирует о подгорании.
Важно! При проверке удерживающей обмотки исключите касание щупами обеих силовых клемм одновременно. Для фиксации якоря используйте диэлектрическую проставку.
| Элемент | Точки замера | Норма (Ом) | Неисправность |
|---|---|---|---|
| Втягивающая обмотка | S ↔ M | 0.3–5 | Обрыв (∞) |
| Удерживающая обмотка | S ↔ корпус | 0.5–15 | Обрыв (OL) |
| Силовые контакты | B+ ↔ M (якорь втянут) | 0–0.5 | Завышенное сопротивление |
Примечание: Если мультиметр фиксирует "0 Ом" между клеммами без подачи напряжения – вероятно залипание контактов. Проведите дополнительную проверку функциональности реле под нагрузкой.
Тестирование обмоток на обрыв цепи
Обрыв в обмотке реле полностью исключает его срабатывание, так как электрическая цепь оказывается разомкнутой. Это приводит к отсутствию магнитного поля, необходимого для перемещения якоря и выполнения рабочих функций устройства.
Для выявления обрыва используется мультиметр в режиме измерения сопротивления (Омметра). Щупы прибора подключаются к выводам проверяемой обмотки, предварительно отсоединенной от цепи управления для исключения паразитных токов.
Порядок проверки
Основные этапы диагностики:
- Отсоедините питание и снимите управляющие провода с клемм реле.
- Установите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом.
- Плотно прижмите щупы к выводам обмотки. Для втягивающего реле это обычно клеммы 50 (управление) и корпус/масса.
- Оцените показания прибора:
- Норма: Значение сопротивления соответствует паспортным данным обмотки (обычно 0.1–5 Ом).
- Обрыв: На дисплее мультиметра отображается "OL", "1" или "∞" (в зависимости от модели), указывающее на бесконечно большое сопротивление.
- Короткое замыкание: Показания близки к 0 Ом (значительно ниже номинала).
Дополнительные рекомендации:
- Очистите контакты клемм от окислов перед измерением.
- Убедитесь в надежном контакте щупов с выводами (подвиньте провода в месте ввода в катушку).
- Сравните результат с сопротивлением исправной обмотки идентичного реле при наличии такой возможности.
Измерение сопротивления контактных пластин
Проверка сопротивления контактных пластин втягивающего реле выполняется для оценки их состояния и качества электрического соединения. Высокое сопротивление указывает на износ, окисление или подгорание поверхностей, приводящее к потере мощности и перегреву.
Измерения проводятся между силовыми клеммами реле при механически замкнутых контактах (вручную или подачей напряжения на обмотку). Используется цифровой мультиметр в режиме омметра с минимальным диапазоном.
Порядок действий и интерпретация результатов
Отсоедините питание и снимите реле. Убедитесь в чистоте клемм. Для принудительного замыкания контактов:
- Подайте номинальное напряжение на втягивающую обмотку
- Или вручную вдавите якорь до щелчка (если конструкция позволяет)
Установите щупы мультиметра на силовые клеммы (B+ и M). Корректные значения сопротивления:
| Состояние контактов | Показания омметра |
|---|---|
| Идеальное | 0.00 - 0.05 Ом |
| Допустимое | 0.06 - 0.10 Ом |
| Критичное (требует замены) | Более 0.10 Ом |
Важно: При показаниях выше 0.1 Ом происходит значительное падение напряжения под нагрузкой. Это вызывает:
- Недостаточное вращение стартера
- Локальный перегрев в месте контакта
- Ускоренное разрушение пластин
Типичные признаки неисправного реле
При поломке втягивающего реле стартера возникают характерные симптомы, проявляющиеся в процессе запуска двигателя. Эти признаки помогают дифференцировать неисправность реле от проблем с аккумулятором, стартером или проводкой.
Игнорирование перечисленных симптомов может привести к полному отказу системы запуска, повреждению зубьев маховика или обгоранию силовых контактов. Своевременная диагностика предотвращает усугубление поломки.
Ключевые симптомы неисправности
- Щелчок без запуска двигателя – слышен характерный щелчок реле, но стартер не прокручивает коленвал.
- Отсутствие реакции на поворот ключа – полная тишина при включении зажигания, без щелчков и вращения стартера.
- Непрерывная работа стартера – двигатель запустился, но стартер продолжает вращаться после отпускания ключа.
- Многократные быстрые щелчки – серия повторяющихся звуков срабатывания реле без включения стартера.
- Холостое вращение стартера – слышен звук работающего электромотора, но без зацепления с маховиком.
- Неустойчивый запуск – двигатель запускается только после многократных попыток включения зажигания.
| Признак | Вероятная причина в реле |
|---|---|
| Щелчок без прокрутки | Подгорание силовых контактов, ослабление пружины |
| Постоянное вращение стартера | Залипание сердечника, разрушение возвратной пружины |
| Повторяющиеся щелчки | Падение напряжения на удерживающей обмотке, коррозия контактов |
Последствия залипания силовых контактов
При залипании силовых контактов втягивающего реле происходит физическое сцепление контактных пластин, препятствующее их размыканию после прекращения подачи управляющего напряжения на обмотку. Это приводит к непрерывному протеканию тока через замкнутую цепь даже при отсутствии команды на включение.
Главная опасность заключается в неконтролируемой работе стартера. Якорь стартера продолжает вращаться с высокой скоростью после запуска двигателя, так как питание не отключается. Это создает экстремальные механические нагрузки на приводной механизм.
Критичные последствия
- Разрушение бендикса: Шестерня привода не успевает выйти из зацепления с маховиком. Вращение стартера под нагрузкой работающего ДВС вызывает срезание зубьев шестерни или деформацию пружины привода.
- Разрушение стартера: Длительное вращение якоря под нагрузкой приводит к перегреву обмоток, оплавлению изоляции и межвитковому замыканию. Возникает риск полного выхода стартера из строя.
- Повреждение маховика: Ударные нагрузки при зацеплении вращающейся шестерни с маховиком провоцируют сколы зубьев венца, требующие дорогостоящей замены.
Дополнительные риски включают:
- Разряд АКБ из-за постоянного потребления тока стартером.
- Перегрев силовой проводки с риском возгорания из-за длительной работы под нагрузкой.
- Заклинивание ротора стартера при критическом перегресе подшипников.
| Компонент | Вид повреждения | Следствие |
|---|---|---|
| Бендикс | Деформация пружины, износ шестерни | Неэффективная передача крутящего момента |
| Обмотки стартера | Межвитковое замыкание, оплавление | Снижение мощности, задымление |
| Венец маховика | Сколы зубьев | Вибрация двигателя, проблемы с запуском |
Эксплуатация транспортного средства с признаками залипания контактов недопустима из-за высокого риска каскадного выхода из строя узлов пусковой системы. Требуется немедленная замена втягивающего реле и диагностика смежных компонентов.
Чистка и обслуживание внутренних компонентов
Отсоедините реле от аккумулятора и стартера, демонтируйте его для доступа к внутренним деталям. Аккуратно разберите корпус, отсоединив крышку и извлекая плунжер с возвратной пружиной, сердечник и контактную пластину. Избегайте потери мелких элементов.
Очистите все компоненты от грязи, окислов и нагара с помощью ветоши, смоченной в бензине или специальном очистителе электронных контактов. Особое внимание уделите токоведущим поверхностям: пятакам, болтам и пластине. Не допускайте попадания абразивных частиц на подвижные части.
Контроль состояния деталей
- Проверьте целостность обмоток: отсутствие почернения, запаха гари или обрывов проводов.
- Осмотрите контакты: глубина выгорания не должна превышать 0.5 мм. При сильном износе замените пластину/пятаки.
- Оцените пружины: возвратная должна обеспечивать четкий ход плунжера без заеданий.
- Смажьте шток плунжера и направляющие сердечника тонким слоем термостойкой смазки.
- Соберите узел в обратной последовательности, обеспечив плотное прилегание крышки.
- Проверьте работоспособность реле на стенде: должен быть слышен четкий щелчок при подаче напряжения.
Важно: При обнаружении трещин в корпусе, деформации штока или критического износа контактов замените реле целиком. Используйте только оригинальные запчасти для восстановления контактной группы.
Замена втягивающего реле на автомобиле
Перед началом замены убедитесь в неисправности реле. Основные признаки: стартер щёлкает без запуска двигателя, отсутствие реакции при повороте ключа зажигания или характерный гул без сцепления с маховиком.
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор гаечных ключей, отвёрток и новое реле, совместимое с моделью стартера вашего авто.
Признаки неисправности втягивающего реле
- Щелчки под капотом при попытке запуска двигателя
- Стартер не вращается, хотя АКБ заряжена
- Залипание бендикса после пуска мотора
Порядок демонтажа:
- Обесточьте бортовую сеть, сняв провод с минусовой клеммы АКБ.
- Очистите корпус стартера от грязи (особенно в зоне крепления реле).
- Открутите силовой провод толстого сечения от реле.
- Снимите управляющий провод (тонкий) с контактного штыря.
- Выкрутите монтажные болты, фиксирующие реле к стартеру.
Монтаж нового реле:
| 1 | Приложите новое реле к посадочному месту стартера |
| 2 | Зафиксируйте корпус болтами с моментом затяжки 8-12 Н∙м |
| 3 | Подсоедините управляющий провод к сигнальному разъёму |
| 4 | Установите силовой кабель на верхнюю клемму реле |
| 5 | Наденьте минусовую клемму на АКБ и проверьте работу |
После установки выполните тестовый запуск двигателя. При отсутствии щелчков и уверенном срабатывании стартера ремонт завершён. Если проблемы сохраняются, проверьте цепь управления и состояние стартера.
Критерии выбора нового реле для замены
Неправильный подбор втягивающего реле приводит к отказу пусковой системы, перегреву стартера или короткому замыканию бортовой сети. Несовместимые характеристики провоцируют ускоренный износ деталей и полный выход узла из строя.
При выборе аналога необходимо строго учитывать технические, конструктивные и эксплуатационные параметры оригинального реле. Отклонение в любом из критериев делает установку элемента рискованной либо невозможной.
Ключевые параметры для сравнения
| Критерий | Критичность | Проверка |
|---|---|---|
| Совместимость с авто | Обязательно | Сверка по VIN, марке/модели, году выпуска, объёму двигателя |
| Номинальное напряжение | Обязательно | 12В или 24В (соответствие бортовой сети) |
| Ток втягивающей катушки | Обязательно | Совпадение с током управления стартером (30-80А) |
| Тип крепления и габариты | Обязательно | Фланец/болты, посадочные отверстия, длина штока |
| Распиновка разъёма | Обязательно | Количество и расположение контактов (3 или 4 пина) |
| Степень защиты (IP) | Рекомендуется | IP54/IP65 для защиты от влаги и грязи |
Дополнительные рекомендации: Используйте каталожные номера оригинального реле для поиска аналогов. Проверяйте сертификаты ECE R90 для гарантии соответствия нагрузкам. При установке на авто с старт-стоп системой выбирайте реле с повышенным циклом срабатывания.
Особенности реле для дизельных двигателей
Втягивающее реле дизельных двигателей отличается повышенной мощностью и устойчивостью к высоким нагрузкам, обусловленной необходимостью преодолевать значительное компрессионное сопротивление в цилиндрах. Требуемая сила тока для срабатывания обмоток стартера существенно выше по сравнению с бензиновыми аналогами, что диктует применение усиленных контактных групп и более толстых проводников внутри реле.
Конструкция обязательно включает термостойкую изоляцию обмоток и корпуса, так как дизельные силовые установки в процессе работы генерируют интенсивный нагрев подкапотного пространства. Дополнительно реализуется защита от вибрационных воздействий через демпфирующие элементы в креплениях и ударопрочные материалы корпуса, предотвращающие повреждение внутренних компонентов.
Ключевые отличия от бензиновых аналогов
- Усиленная контактная группа: Используются массивные медные болты и пластины, рассчитанные на токи до 1000 А, с покрытием из тугоплавких металлов для предотвращения эрозии.
- Повышенное напряжение удержания: Удержание бендикса в рабочем положении требует стабильного напряжения 8-10 В даже при просадках в бортовой сети во время прокрутки.
- Расширенный температурный диапазон: Сохранение работоспособности при -40°C для холодного пуска и до +150°C вблизи разогретого двигателя.
Электромагнитная катушка проектируется с увеличенным количеством витков толстого медного провода, что обеспечивает необходимое магнитное поле для преодоления механического сопротивления маховика. Тяговое усилие штока на 40-60% превышает показатели реле для бензиновых ДВС.
| Параметр | Дизельное реле | Бензиновое реле |
|---|---|---|
| Пиковый ток (А) | 800-1000 | 300-500 |
| Сопротивление обмотки (Ом) | 0.02-0.05 | 0.08-0.15 |
| Минимальное напряжение срабатывания (В) | 18 | 8 |
Обязательная интеграция защитного клапана предотвращает залипание контактов при экстремальных пусковых токах. Герметизация корпуса выполняется резиновыми уплотнителями, устойчивыми к дизельному топливу и маслу, исключая окисление внутренних элементов.
Предотвращение коррозии контактных штырей
Коррозия контактных штырей втягивающего реле возникает из-за окисления металла под воздействием влаги, перепадов температур и агрессивных сред. Это приводит к увеличению переходного сопротивления, нарушению электропроводности и полному отказу запуска двигателя. Наиболее уязвимы медные и стальные элементы, особенно в местах соединений.
Эффективная защита требует комплексного подхода, включающего правильный выбор материалов, конструктивные решения и профилактическое обслуживание. Особое внимание уделяется герметизации узла, нанесению защитных покрытий и контролю состояния контактов в процессе эксплуатации. Игнорирование этих мер сокращает ресурс реле на 40-60%.
Ключевые методы защиты
Основные способы предотвращения коррозии:
- Гальванические покрытия:
- Оловянное лужение для медных штырей
- Цинкование стальных деталей
- Никелевое покрытие для критичных узлов
- Герметизирующие составы:
- Силиконовые компаунды для заполнения полостей
- Резиновые уплотнители на корпусе реле
- Вибростойкие термопасты в местах креплений
- Конструктивные улучшения:
- Каплеотводящие ребра на корпусе
- Дренажные каналы в монтажной пластине
- Двойные уплотнения вводных клемм
Технология нанесения покрытий включает этапы ультразвуковой очистки, травления, гальванизации и пассивации. Толщина слоя олова должна составлять 8-12 мкм, цинка – не менее 15 мкм. Для ответственных узлов применяют многослойные покрытия (медь-никель-хром).
| Тип коррозии | Риск для штырей | Метод нейтрализации |
|---|---|---|
| Электрохимическая | Высокий (разрушение металла) | Катодная защита, изоляция разнородных металлов |
| Гальваническая пара | Критичный (ускоренное окисление) | Диэлектрические прокладки между сталью и медью |
| Атмосферная | Средний (образование оксидов) | Лакокрасочные покрытия, силиконовые барьеры |
При обслуживании обязательна очистка контактов специализированными аэрозолями-ингибиторами коррозии. Раз в 2 года рекомендуется демонтаж и проверка состояния штырей с заменой уплотнений. Запрещается использование абразивов или кислотных составов при чистке.
Термозащита реле при экстремальных нагрузках
Термозащита втягивающего реле критична для предотвращения перегрева обмоток и контактных групп при длительном протекании высоких токов. При экстремальных нагрузках, например, при многократных безуспешных попытках запуска двигателя или работе в условиях повышенной температуры окружающей среды, терморезистор или биметаллический элемент, интегрированный в конструкцию реле, размыкает цепь управления. Это прерывает подачу питания на тяговую обмотку, останавливая дальнейший нагрев.
Принцип действия основан на расширении материалов: биметаллическая пластина изгибается при достижении пороговой температуры (обычно 110–130°C), разрывая электрическую цепь. После остывания элемент возвращается в исходное состояние, восстанавливая функциональность реле. В некоторых моделях термозащита реализована через саморегулирующийся полимерный позистор, который резко увеличивает сопротивление при перегреве, ограничивая ток.
Ключевые особенности термозащиты
- Автовосстановление: Большинство систем автоматически возобновляют работу после нормализации температуры, не требуя ручного вмешательства.
- Защита от залипания контактов: Предотвращает сваривание силовых контактов из-за дугового разряда при перегреве.
- Калибровка под нагрузку: Порог срабатывания рассчитывается исходя из:
- Максимального тока удержания якоря
- Теплоемкости материалов корпуса
- Времени срабатывания стартера
| Параметр | Значение | Последствия нарушения |
|---|---|---|
| Время срабатывания защиты | 8-15 сек | Оплавление изоляции обмоток |
| Температура восстановления | 70-90°C | Циклические ложные отключения |
Важно: Неисправность термозащиты приводит к необратимому повреждению реле – обугливанию контактов или межвитковому замыканию обмотки. При частом срабатывании защиты необходима диагностика стартерной системы для выявления причин перегрузки (износ втулок, заедание бендикса, проблемы с топливоподачей).
Отличие втягивающего реле от обычного
Втягивающее реле стартера выполняет две синхронные функции: коммутацию высокого тока для запуска электродвигателя стартера и механическое перемещение бендикса через вилку для зацепления с венцом маховика ДВС. Это специализированное устройство, конструктивно интегрированное со стартером.
Обычные реле служат исключительно для дистанционного управления электрическими цепями, размыкая или замыкая контакты под воздействием управляющего сигнала малого тока. Они не содержат механических компонентов для линейного перемещения внешних узлов.
Ключевые отличия
| Критерий | Втягивающее реле | Обычное реле |
|---|---|---|
| Основное назначение | Запуск двигателя автомобиля | Управление цепями (свет, вентилятор, топливный насос) |
| Функциональность | Двойное действие: подача тока + механическое перемещение бендикса | Только коммутация электрической цепи |
| Конструкция | Содержит мощный соленоид, возвратную пружину и подвижный шток | Состоит из катушки, контактной группы и корпуса |
| Тип нагрузки | Экстремально высокие токи (200-1000 А) | Умеренные токи (до 30-40 А) |
| Механическое действие | Преобразует электрическую энергию в линейное движение | Отсутствует перемещение внешних компонентов |
| Рабочий цикл | Кратковременный режим работы (секунды) | Длительное включение (минуты/часы) |
Модернизация реле для тюнинга стартера
Основная цель модернизации втягивающего реле при тюнинге стартера – минимизация потерь напряжения и увеличение скорости срабатывания. Стандартные заводские реле часто имеют ограничения по пропускной способности контактов и скорости перемещения якоря, что критично при установке мощных стартеров или работе в экстремальных условиях. Улучшенное реле обеспечивает более стабильную подачу высокого тока на мотор стартера и уверенное зацепление бендикса с маховиком.
Ключевым аспектом является снижение электрического сопротивления цепи. Достигается это применением материалов с высокой проводимостью (медь, серебро) для контактных пластин, увеличением их площади, а также использованием более толстых силовых проводов в цепи управления. Параллельно усиливаются пружины, возвращающие якорь, для ускорения размыкания контактов после запуска, что снижает риск их подгорания.
Основные направления доработки
Усиление конструкции и улучшение характеристик реализуется несколькими путями:
- Замена контактной группы: Установка медных или биметаллических (медь-серебро) пластин вместо штатных стальных. Это снижает нагрев и падение напряжения под нагрузкой.
- Модификация обмотки: Намотка катушки проводом большего сечения для увеличения магнитного потока. Ускоряет движение якоря, сокращая время зацепления бендикса.
- Усиление корпуса и сердечника: Применение термостойких материалов, предотвращающих деформацию от нагрева при частых пусках или высоком токе.
- Оптимизация возвратной пружины: Подбор жесткости для баланса между надежным удержанием бендикса в зацеплении и быстрым отводом после пуска.
В высокопроизводительных решениях применяется дублирование цепи – установка второго реле, управляемого штатным. Это резко снижает нагрузку на контакты замка зажигания и уменьшает общее сопротивление цепи. Сравнение характеристик:
| Параметр | Стандартное реле | Модернизированное реле |
|---|---|---|
| Падение напряжения на контактах | 0.5 - 1.2 В | 0.1 - 0.3 В |
| Время срабатывания | 30 - 50 мс | 15 - 25 мс |
| Макс. ток (кратковременно) | 300 - 400 А | 600 - 800 А |
Важно помнить, что установка мощного реле без соответствующего апгрейда проводки (особенно "плюсового" кабеля от АКБ к стартеру) и самой АКБ даст минимальный эффект. Тюнинг требует комплексного подхода. Регулярная диагностика контактных поверхностей на предмет эрозии или загрязнения обязательна для поддержания рабочих характеристик.
Меры безопасности при работе с реле
Перед началом работ с втягивающим реле обязательно обесточьте электрическую цепь. Отключите аккумулятор в транспортных средствах или соответствующий автоматический выключатель в стационарных установках. Убедитесь в отсутствии напряжения на клеммах реле с помощью мультиметра – это исключает риск поражения током при случайном касании контактов.
Избегайте принудительного механического воздействия на сердечник или контакты реле при диагностике. Используйте только специализированный инструмент с изолированными рукоятками для демонтажа/установки. Зафиксируйте устройство в устойчивом положении, чтобы предотвратить падение при подаче напряжения во время тестирования.
Обязательные требования
- Защита от случайной подачи напряжения: Установите предупреждающую табличку на коммутационном оборудовании
- Средства индивидуальной защиты:
- Диэлектрические перчатки
- Защитные очки при коммутации высоких токов
- Контроль параметров цепи: Не превышайте напряжение и ток, указанные в технической документации реле
| Опасность | Мера предотвращения |
|---|---|
| Электрическая дуга при размыкании | Отключайте нагрузку перед демонтажем реле |
| Короткое замыкание | Изолируйте оголённые клеммы изолентой после отсоединения проводов |
| Термический ожог | Не касайтесь корпуса реле сразу после отключения под нагрузкой |
Проверка заземляющего соединения реле
Заземляющее соединение втягивающего реле критически важно для безопасной работы стартера и предотвращения паразитных токов. Нарушение контакта с массой автомобиля вызывает нестабильное срабатывание реле, снижение мощности втягивающей обмотки и полный отказ системы запуска двигателя.
Проверка выполняется при отключенном аккумуляторе мультиметром в режиме измерения сопротивления. Обязательно исследуются как основной заземляющий провод, идущий к кузову или двигателю, так и контактные зоны на корпусе стартера, где крепится реле.
Методика диагностики
- Визуальный осмотр:
- Обнаружение окисления, коррозии или механических повреждений провода
- Проверка надежности крепления клемм на реле и кузове
- Измерение сопротивления:
- Один щуп мультиметра фиксируется на клемме заземления реле
- Второй щуп подключается к чистой металлической части кузова или блока двигателя
- Анализ показаний:
- Норма: 0–0.5 Ом (устойчивый контакт)
- Неисправность: >0.5 Ом или обрыв цепи (бесконечность)
| Тип неисправности | Признак |
|---|---|
| Обрыв провода | Сопротивление ∞ (бесконечность) |
| Окисление контактов | Скачки показаний, значения выше 2 Ом |
| Ненадежное крепление | Изменение сопротивления при покачивании провода |
При выявлении сопротивления свыше 0.5 Ом зачистите контактные площадки на реле и кузове, замените поврежденный провод. Для проверки цепи под нагрузкой используйте режим вольтметра: падение напряжения между клеммой реле и массой при включенном стартере не должно превышать 0.3 В.
Перспективы развития конструкции реле
Современные разработки фокусируются на повышении энергоэффективности и снижении массы компонентов. Инженеры активно внедряют новые магнитные материалы с улучшенными свойствами насыщения и коэрцитивной силой, что позволяет уменьшить габариты катушек без потери мощности срабатывания. Параллельно оптимизируется геометрия магнитопровода для минимизации потерь на вихревые токи.
Важным направлением является интеграция полупроводниковых элементов с традиционными электромеханическими узлами. Гибридные решения сочетают надежность контактных групп с быстродействием электронных ключей, обеспечивая плавное управление пусковыми токами. Особое внимание уделяется совместимости реле с цифровыми шинами управления CAN/LIN в автомобильных системах.
Ключевые инновационные векторы
- Микроминиатюризация: Применение MEMS-технологий и SMD-монтажа для интеграции в компактные электронные блоки.
- Умная диагностика: Встраивание датчиков контроля износа контактов и температуры обмотки с передачей данных через цифровые интерфейсы.
- Экологическая адаптация: Использование корпусов с улучшенной IP-защитой и материалов, устойчивых к агрессивным средам.
| Параметр | Текущий уровень | Перспективы |
|---|---|---|
| Чувствительность | 20-30 Вт | 5-8 Вт |
| Быстродействие | 15-25 мс | 3-8 мс |
| Ресурс циклов | 10⁵ | 10⁶ |
Перспективные модели включают бистабильные конструкции, сохраняющие положение без подачи энергии, и системы автоматической компенсации износа контактов. Разрабатываются реле с функцией предсказательного обслуживания, анализирующие динамику сопротивления контактных групп для своевременного оповещения о деградации.
Список источников
При подготовке материала о втягивающих реле были проанализированы специализированные технические издания, учебная литература по электротехнике и автоделу, нормативная документация, а также ресурсы производителей автомобильных компонентов. Основное внимание уделялось источникам, подробно раскрывающим принцип действия, конструктивные особенности и типовые неисправности данных устройств.
Следующий перечень включает ключевые материалы, использованные для изучения темы. Все источники содержат проверенные данные о работе втягивающих реле в стартерных системах транспортных средств, методах их диагностики и ремонта.
- Автоэлектрика. Устройство, обслуживание, диагностика: Учебник для СПО / М.С. Долгих
- Электрооборудование автомобилей: Практическое руководство / А.А. Ханников
- ГОСТ Р 54392-2019 "Реле электрические. Общие технические условия"
- Техническая документация Bosch: Каталог стартеров и компонентов
- Методическое пособие по диагностике стартерных систем / НИИ Автоэлектроники
- Принципы работы электромагнитных реле в силовых цепях / Журнал "Автомобильная электроника" №4, 2022
- Руководства по ремонту LADA, Volkswagen, Toyota (разделы электрооборудования)
