Выбор держателя предохранителя - основные критерии

Статья обновлена: 18.08.2025

Держатели предохранителей – незаменимые компоненты электроцепей, обеспечивающие безопасный монтаж и замену защитных элементов. От их правильного выбора зависит надежность оборудования и предотвращение аварий.

При подборе необходимо учитывать тип предохранителя, номинальный ток и напряжение системы, а также условия эксплуатации. Конструктивные особенности и способ монтажа напрямую влияют на функциональность и долговечность соединения.

Разберем ключевые параметры, которые помогут выбрать оптимальный держатель для конкретной задачи. Знание этих аспектов исключит ошибки при проектировании и обслуживании электроустановок.

Классификация по типу предохранителя: миниатюрные, вилочные, ножевые

Основным критерием при выборе держателя предохранителя является тип самого предохранителя, для которого он предназначен. Несовместимость может привести к ненадежному контакту, перегреву или невозможности установки элемента защиты.

Наиболее распространены три типа предохранителей и, соответственно, держателей для них: миниатюрные, вилочные и ножевые. Каждый тип обладает характерными особенностями конструкции, монтажа и применения.

Миниатюрные предохранители (DIN 41571 / IEC 60127)

Держатели для миниатюрных предохранителей (5x20 мм, 6.3x32 мм) являются самыми распространенными в электронике и бытовой технике низкого напряжения. Обычно рассчитаны на токи до 10-16А и напряжения до 500В AC/DC.

Их ключевые особенности:

• Конструкция: Часто представляют собой патроны для пайки в плату (THT) или под винтовое/пружинное зажимное соединение проводов.
• Монтаж: Широко используются для печатного монтажа (PCB), установки на DIN-рейку внутри щитов, а также в виде выносных блоков с проводами.
• Особенности: Могут иметь индикатор срабатывания, шторки безопасности, варианты с выключателем или без. Важно учитывать тип вывода предохранителя (с колпачками или без) при выборе держателя.
• Типичное применение: Блоки питания, светотехника, контрольно-измерительные приборы, бытовая техника, промышленная автоматика.

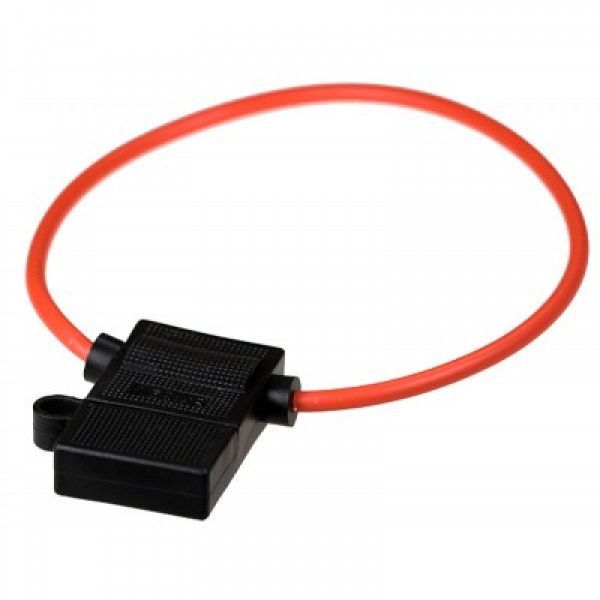

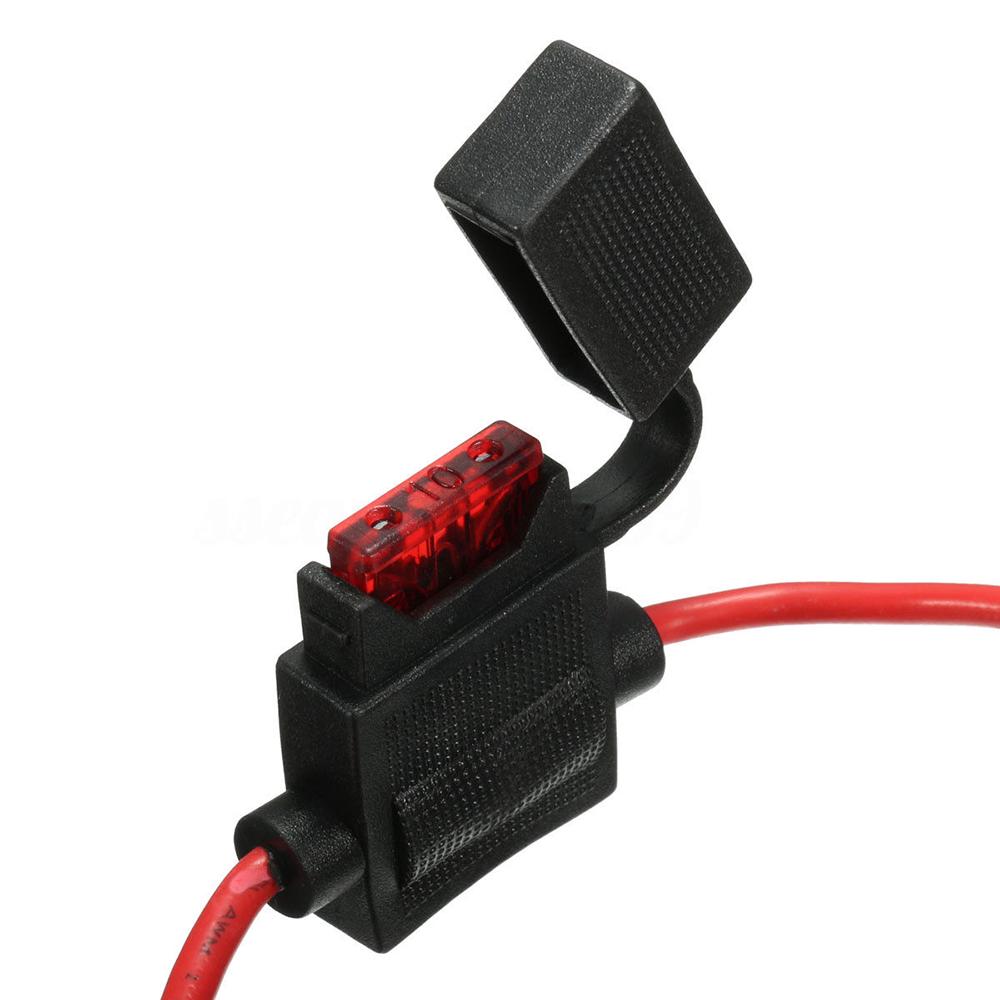

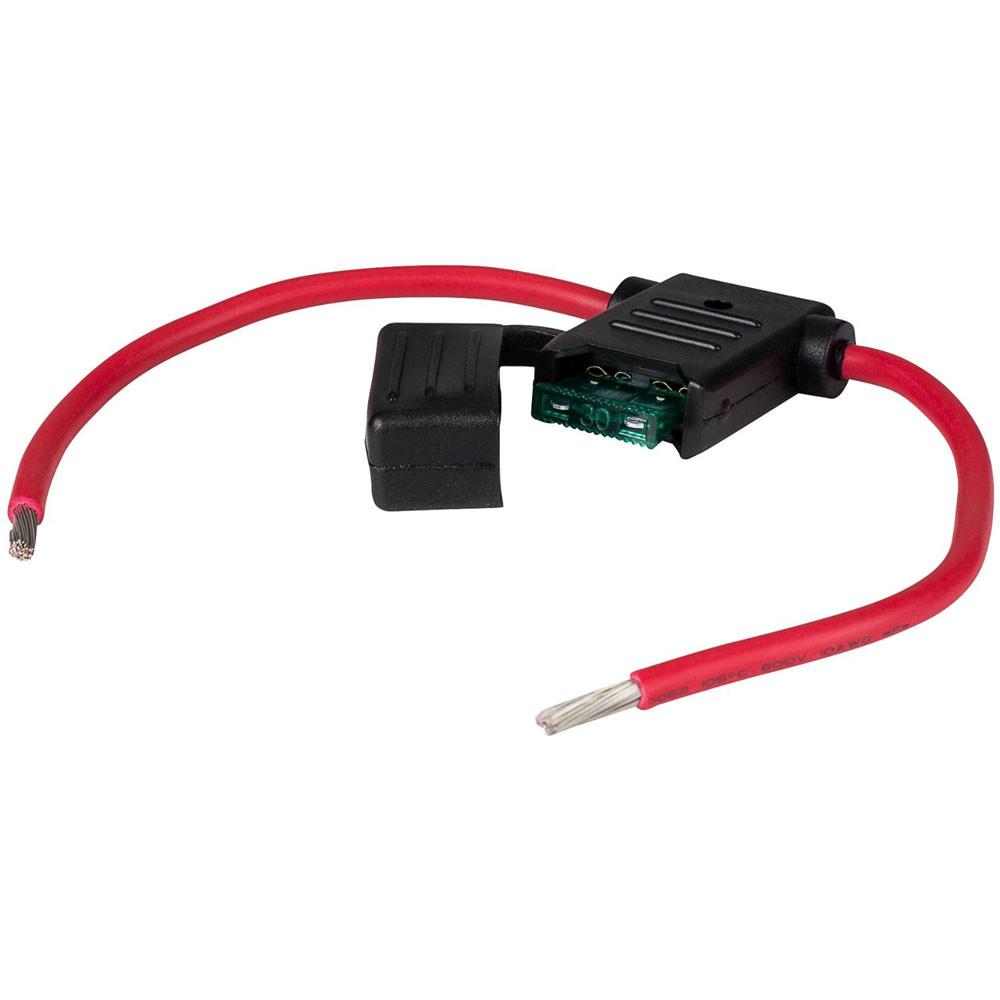

Вилочные предохранители (Automotive Blade)

Держатели для вилочных предохранителей разработаны специально для автомобильной и транспортной отраслей. Предохранители имеют плоские пластинчатые контакты ("вилки").

Их ключевые особенности:

• Конструкция: Представляют собой пластиковые корпуса с металлическими контактами внутри, рассчитанными на зажим "вилки".
• Стандарты и размеры: Четко соответствуют стандартным типам вилок: Mini (ATM), Standard (ATO/ATC), Maxi, Low-Profile (LP-Mini, LP-MMC), Micro2, Micro3. Совпадение типа держателя и предохранителя критично!
• Монтаж: Монтируются на панели приборов, в монтажные блоки (fuse box) или непосредственно на провода. Имеют стандартные ножевые контакты под разъемы.
• Типичное применение: Автомобильная, мотоциклетная, морская электроника, грузовой транспорт, автобусы, спецтехника.

Ножевые предохранители (NH / DIN / BS 88)

Держатели для ножевых предохранителей предназначены для защиты силовых цепей среднего и высокого тока в промышленных установках, распределительных щитах и энергетике. Рассчитаны на токи от 16А до 1600А и выше, напряжения до 1000В AC.

Их ключевые особенности:

• Конструкция: Состоят из прочной изоляционной базы (часто керамической или пластиковой) и мощных контактных зажимов (обычно винтовых или рычажных) для надежной фиксации ножей предохранителя.
• Размеры (Size): Габариты держателя строго соответствуют размеру (00, 0, 1, 2, 3, 4а, 4b) и номинальному току используемого предохранителя NH. Более крупный размер соответствует большему току.
• Типы контактов: Предохранители NH имеют разные формы ножей, требующие соответствующих держателей:

Тип ножей предохранителя	Обозначение	Особенность держателя
С прямоугольными ножами	J (по DIN)	Стандартные зажимы
С прямоугольными ножами и отверстием	JC (по DIN)	Зажимы со штифтом (фиксация от выпадания)
С Т-образными ножами	U (по BS)	Зажимы с Т-образным пазом

• Монтаж: Крепятся на монтажную плату, DIN-рейку (часто на изоляторы) или непосредственно на шасси щита. Требуют надежного подключения силовых шин или кабелей большого сечения.
• Типичное применение: Главные вводы, силовые распределительные щиты (ГРЩ, ВРУ, ПР), защита двигателей, трансформаторов, мощных нагревателей, промышленных установок.

Выбор держателя всегда должен строго соответствовать типу, размеру и номинальным характеристикам (ток, напряжение) устанавливаемого предохранителя. Использование неподходящего держателя создает серьезный риск перегрева, искрения, возникновения дуги и выхода оборудования из строя.

Различия конструкции: открытые, полузакрытые и закрытые корпуса

Открытые держатели предохранителей не имеют защитного кожуха, полностью обнажая контакты и предохранитель. Это обеспечивает максимальную вентиляцию и простоту визуального контроля состояния элемента, но требует установки в изолированных местах из-за риска случайного прикосновения.

Полузакрытые корпуса оснащены частичным ограждением, защищающим боковые контакты, но оставляющим доступ к центральной части предохранителя. Данный вариант сочетает умеренную безопасность с сохранением возможности быстрой замены без полного демонтажа корпуса.

Сравнительные характеристики

Тип корпуса	Конструктивные особенности	Рекомендуемое применение
Открытый	Полное отсутствие изоляции токоведущих частей	Закрытые электрощиты, промышленные установки с ограниченным доступом
Полузакрытый	Частичные защитные шторки или кожух с доступом к контактам предохранителя	Распределительные щитки с обслуживанием квалифицированным персоналом
Закрытый	Полная изоляция контактов, доступ только через спецотверстия/крышку	Общественные здания, объекты с высокой влажностью, доступные для неспециалистов

Закрытые корпуса обеспечивают максимальную защиту за счет герметичного исполнения, исключающего контакт с токоведущими частями. Они часто оснащаются блокировками, предотвращающими открытие под напряжением, и уплотнителями для работы в запыленных/влажных условиях.

При выборе типа корпуса критически оцените:

• Уровень квалификации обслуживающего персонала
• Степень загрязнения и влажности среды
• Необходимость частого визуального контроля
• Требования нормативов по электробезопасности

Ключевой параметр: номинальный ток держателя (в амперах)

Номинальный ток определяет максимальную силу тока в амперах (А), которую держатель способен пропускать непрерывно без перегрева или повреждения. Этот параметр должен соответствовать или превышать максимальный ток в защищаемой цепи. Выбор держателя с заниженным номиналом приводит к оплавлению корпуса и риску возгорания.

Требуемое значение рассчитывается на основе суммарной нагрузки подключаемого оборудования. Учитывайте пусковые токи электродвигателей и индуктивных потребителей, которые могут кратковременно превышать номинал. Всегда предусматривайте запас мощности 20-30% относительно рабочего тока цепи для обеспечения надежности.

Критерии выбора и сопряжение компонентов

Обязательно согласовывайте номинал держателя с характеристиками предохранителей:

• Предохранитель должен срабатывать раньше, чем держатель достигнет предельной нагрузки
• Пример: Для предохранителя на 25А выбирайте держатель с номиналом 30-35А
• Для цепей постоянного тока номинал снижайте на 15-20% из-за сложности гашения дуги

Дополнительные факторы, влияющие на токовую нагрузку:

Фактор	Влияние на номинал
Температура окружения	При +40°C и выше требуемый запас увеличивается до 40%
Групповая установка	При монтаже вплотную к другим держателям номинал снижают на 15-25%
Высота над уровнем моря	Выше 2000м требуется повышение запаса из-за разреженности воздуха

Используйте держатели с маркировкой стандартов IEC/EN 60269 или ГОСТ Р 50339.0. Корпусные материалы должны сохранять механическую прочность и диэлектрические свойства при длительном нагреве до +100°C. Для токов свыше 100А обязательна проверка термической стойкости при коротком замыкании.

Выбор по рабочему напряжению цепи (постоянное/переменное)

Критически важно убедиться, что номинальное напряжение держателя соответствует типу тока в цепи (AC/DC) и его максимальному значению. Держатели, рассчитанные только на переменный ток, могут не обеспечить безопасную работу в цепях постоянного тока из-за особенностей гашения дуги.

Для цепей постоянного напряжения требования к держателям строже: дуга при отключении гаснет сложнее, что требует конструкции с увеличенным разрывным расстоянием и материалами, устойчивыми к постоянной поляризации. Производители часто указывают разные номиналы напряжения для AC и DC на маркировке.

Ключевые отличия при выборе

• Цепи переменного тока (AC): Используйте держатели с маркировкой AC или AC/DC. Номинал напряжения должен превышать действующее значение в цепи (например, для сети 230В ~ подойдет держатель на 250В AC).
• Цепи постоянного тока (DC): Требуют держателей с явным указанием номинала DC. Номинальное напряжение DC держателя должно быть выше максимального напряжения в цепи минимум на 20-30% из-за риска устойчивой дуги.

Тип цепи	Требование к держателю	Особенности
AC (переменный ток)	Номинал AC ≥ действующего напряжения цепи	Допускает использование универсальных AC/DC моделей
DC (постоянный ток)	Обязателен номинал DC ≥ 1.2*Uмакс цепи	Требует конструкции с улучшенным дугогашением

Всегда проверяйте техническую документацию: держатель с маркировкой "250V" без указания AC/DC может быть непригоден для DC даже при низких напряжениях. Для высоковольтных DC-цепей (солнечные электростанции, электромобили) применяйте специализированные держатели с усиленной изоляцией и керамическими корпусами.

Материалы корпуса: термостойкий пластик или керамика

Корпуса держателей предохранителей изготавливаются преимущественно из термостойкого пластика или керамики, каждый материал обладает уникальными эксплуатационными характеристиками. Пластиковые корпуса легче и дешевле, но имеют ограничения по температурной стойкости и механической прочности.

Керамические корпуса отличаются исключительной термостойкостью и дугогасящей способностью, что критично для высоковольтных цепей или сред с риском коротких замыканий. Однако они более хрупкие, тяжелые и дорогие по сравнению с пластиковыми аналогами.

Ключевые отличия материалов

При выборе учитывайте следующие параметры:

• Температурный режим:
  • Пластик: до +120°C–+150°C
  • Керамика: до +1000°C
• Безопасность: Керамика не поддерживает горение, пластик требует добавления антипиренов
• Устойчивость к дуге: Керамика предотвращает распространение дуги при КЗ

Критерий	Термостойкий пластик	Керамика
Ударопрочность	Высокая	Низкая
Вес	Легкий	Тяжелый
Стоимость	Низкая	Высокая

Рекомендации по применению: Для бытовых устройств и низковольтных сетей (до 1 кВ) оптимальны пластиковые держатели. В промышленных установках, энергосистемах (свыше 1 кВ) или взрывоопасных средах обязательна керамика из-за её дугоподавляющих свойств и негорючести.

Степень защиты IP для пыле- и влагозащищенных моделей

Степень защиты IP (Ingress Protection) определяет уровень герметичности корпуса держателя предохранителя против проникновения твердых частиц и жидкостей. Маркировка состоит из букв "IP" и двух цифр: первая указывает на защиту от пыли и посторонних предметов, вторая – от влаги. Чем выше цифры, тем надежнее изоляция внутренних компонентов.

Для промышленных объектов, уличных установок или помещений с повышенной влажностью критичен выбор моделей с высокими показателями IP. Недостаточная защита приводит к коррозии контактов, коротким замыканиям и преждевременному выходу из строя оборудования. Минимально допустимые значения зависят от условий эксплуатации.

Ключевые аспекты выбора

При подборе учитывайте:

• Первая цифра IP (пыль):
  • IP5X: Частичная защита от пыли (допустимо проникновение минимального количества)
  • IP6X: Полная пыленепроницаемость
• Вторая цифра IP (влага):
  • IPX4: Защита от брызг воды со всех направлений
  • IPX5: Устойчивость к струям воды под давлением
  • IPX7: Выдерживает кратковременное погружение на глубину до 1м
  • IPX8: Герметичность при длительном погружении (глубина уточняется производителем)

Типовые рекомендации по применению:

Условия эксплуатации	Минимальный IP	Рекомендуемый IP
Закрытые сухие помещения	IP20	IP40
Цеха с повышенной запыленностью	IP5X	IP65
Наружные установки / Мойки	IPX5	IP67/IP68
Химически агрессивные среды	IP65	IP69K*

*IP69K – защита от струй высокотемпературной воды под давлением (специализированные стандарты DIN/ISO)

Важно: Убедитесь, что класс защиты подтвержден сертификатами производителя. Проверяйте целостность уплотнителей при монтаже – повреждение резиновых элементов сводит на нет заявленные характеристики IP.

Способы крепления: панельный монтаж vs DIN-рейка

Выбор метода установки держателя предохранителя напрямую влияет на удобство монтажа, обслуживания и компактность компоновки электрооборудования. Два основных подхода – панельный монтаж и фиксация на DIN-рейку – обладают принципиальными различиями в конструкции и применении.

Понимание особенностей каждого способа позволяет оптимально интегрировать защитные устройства в конкретную электроустановку, учитывая доступное пространство, требования к обслуживанию и тип щитового оборудования.

Ключевые отличия и особенности

Панельный монтаж:

• Фиксация осуществляется непосредственно через корпус устройства с помощью винтов или заклепок
• Требует предварительной разметки и сверления отверстий в монтажной панели
• Обеспечивает максимально жесткое и виброустойчивое крепление
• Замена устройства сложнее – необходим демонтаж крепежных элементов
• Чаще применяется в стационарном промышленном оборудовании или специализированных щитах

Крепление на DIN-рейку:

• Использует стандартизированную металлическую профилированную рейку шириной 35 мм (ТН35)
• Монтаж выполняется защелкиванием пружинной задвижки корпуса на рейку
• Позволяет быстро устанавливать/снимать устройства без инструмента
• Обеспечивает высокую плотность компоновки модульного оборудования
• Является де-факто стандартом для современных распределительных щитов и боксов

Критерий	Панельный монтаж	DIN-рейка
Скорость установки	Низкая (требует сверления)	Высокая (моментальное защелкивание)
Гибкость компоновки	Ограниченная	Высокая (легкое перераспределение)
Устойчивость к вибрации	Превосходная	Достаточная (зависит от качества защелки)
Типовое применение	Станки, генераторы, ВУ	Электрощиты, АСУ ТП, БП

При выборе учитывайте частоту возможных замен предохранителей: для систем, требующих регулярного обслуживания, DIN-рейка предпочтительнее. В условиях сильной вибрации или для единичной установки надежнее панельное крепление. Современные держатели часто поддерживают оба варианта монтажа, что повышает универсальность.

Монтаж на печатную плату: особенности конструкции

Конструкция держателей для поверхностного монтажа (SMD) характеризуется низким профилем и отсутствием сквозных выводов, что экономит пространство на плате. Корпуса оснащаются контактными площадками, напрямую припаиваемыми к печатным дорожкам. Требуется точное позиционирование при установке и контроль пайки для предотвращения перекоса или образования "мостиков".

Изделия для сквозного монтажа (THT) имеют длинные выводы, пропускаемые в отверстия платы с последующей пайкой с обратной стороны. Такие модели обеспечивают повышенную механическую прочность крепления, но требуют сверления отверстий и ручной/волновой пайки. Важен правильный подбор диаметра отверстий под выводы для исключения люфтов.

Ключевые аспекты при проектировании

• Термостойкость корпуса: Материал должен выдерживать температуру пайки без деформации (обычно >260°C для свинцовых процессов)
• Совместимость с автоматизацией: Наличие плоских торцов корпуса для вакуумных захватов и ориентационные метки
• Зазоры от соседних компонентов: Учет габаритов инструмента для замены предохранителя

Тип монтажа	Толщина выводов	Рекомендуемый зазор
SMD	0.4-0.8 мм	≥1.5 мм от соседних компонентов
THT	0.6-1.0 мм	≥3 мм для паяльных головок

1. Проверьте соответствие посадочного места документации производителя
2. Обеспечьте симметричность термоплощадок для SMD-моделей во избежание "эффекта гробницы"
3. Усильте токопроводящие дорожки при работе с предохранителями >5A

Винтовые клеммы: плюсы и минусы соединения

Винтовые клеммы – распространённый тип контактных соединений в держателях предохранителей, где провод фиксируется между металлической пластиной и прижимным винтом. Принцип основан на механическом сжатии жилы, обеспечивающем электрический контакт.

Надёжность такого соединения напрямую зависит от качества монтажа: перетяжка винта повреждает жилу, а недостаточное затягивание ведёт к перегреву. Для многожильных проводов обязательна опрессовка наконечником.

Преимущества винтовых клемм

• Прочность фиксации: Выдерживают вибрации при правильной затяжке.
• Ремонтопригодность: Быстрая замена провода без демонтажа держателя.
• Универсальность: Совместимость с большинством типов кабельных наконечников.
• Визуальный контроль: Состояние контакта легко проверить визуально.

Недостатки винтовых клемм

• Требовательность к монтажу: Необходим динамометрический ключ для точного момента затяжки.
• Ослабление контакта: Требует периодической подтяжки из-за температурных деформаций ("текучести" металла).
• Риск повреждения жил: Перетяжка деформирует тонкие проводники.
• Ограниченная скорость: Замедляет сборку в крупных щитах.

Критерий	Рекомендации
Тип провода	Одножильные – напрямую, многожильные – с гильзой
Материал клеммы	Латунь или бронза с защитой от коррозии
Токовая нагрузка	Выбирать с запасом 20% от номинала цепи

Ключевое правило: для токов свыше 25А предпочтительны альтернативы (пружинные клеммы, сварка), так как термоциклирование резко снижает надёжность винтовых соединений.

Пружинные зажимы для быстрой установки проводов

Пружинные зажимы (Push-in/Push Spring) обеспечивают ускоренный монтаж проводников без инструмента за счёт фиксации пружинным механизмом. Применяются в распределительных щитах, клеммных колодках и модульном оборудовании для проводов сечением до 4 мм².

Конструкция включает подпружиненный контактный элемент: при вставке провода пружина отжимается, плотно обжимая жилу, а при нажатии на рычаг (в моделях с функцией извлечения) – освобождает провод. Технология исключает винтовое соединение, сокращая время установки на 70%.

Критерии выбора

Ключевые параметры при подборе:

• Сечение провода: соответствие диапазону, указанному производителем (обычно 0.2-4 мм²)
• Тип жилы: совместимость с однопроволочными (жёсткими) или многопроволочными (гибкими) проводами
• Наличие рычага: модели с рычагом извлечения упрощают демонтаж
• Сила зажима: минимальное значение 1.5 Н/мм² для обеспечения стабильного контакта

Преимущества и ограничения:

Плюсы	Минусы
Монтаж за 2-3 секунды	Ограничение по сечению провода
Автоматическая компенсация ослабления контакта	Не подходят для вибрирующих установок
Защита от перекосов жилы	Требуют калибровки жилы (для гибких проводов)

Рекомендации по монтажу:

1. Зачистить изоляцию строго на длину, указанную в технической документации
2. Вставлять провод до упора без приложения чрезмерного усилия
3. Для гибких проводов использовать наконечники НШВИ
4. Проверять надёжность фиксации лёгким вытягиванием

Размеры посадочного места для конкретных предохранителей

Габариты посадочного места напрямую определяют совместимость держателя с конкретным типом предохранителя. Неверный подбор приведет к невозможности установки элемента защиты или к ненадежному контакту, что чревато перегревом, искрением и выходом системы из строя. Точное соответствие паза корпуса держателя физическим параметрам предохранителя – базовое требование безопасности и корректной работы цепи.

Производители строго стандартизируют размеры предохранителей, но разные типы имеют существенные отличия в длине, диаметре, форме контактных элементов. Перед выбором держателя всегда сверяйтесь с технической документацией на сам предохранитель, обращая внимание на его тип, номинальный ток и габаритные параметры. Использование держателя, не соответствующего этим данным, недопустимо.

Распространенные типы и их габариты

Основные стандарты предохранителей и типовые размеры их посадочных мест:

Тип предохранителя	Стандартные размеры (мм)	Ключевые особенности посадочного места
Винтовые (патронные) предохранители (DIN 43653, Diazed, Neozed)	DIAZED (DII): Ø 22 x 58 NEOZED (DIII): Ø 26 x 78	Требуют резьбового патрона с контактным кольцом. Размер определяется током (DII для токов до 63А, DIII - выше). Байонетное крепление.
Миниатюрные (Automotive Blade) (ATO, ATC, MINI, MAXI)	MINI (ATM): 10.9 х 16.6 ATO/ATC: 19.1 х 18.5 MAXI: 29.2 х 34.3	Клеммные колодки держателя должны точно соответствовать ширине и толщине ножей предохранителя. Распространены в автоэлектронике.
Вставные (вилочные) предохранители (NH, DIN, BS)	00: 52 х 80 1: 52 х 100 2: 80 х 100 3: 135 х 100	Крупногабаритные. Держатель имеет мощные контактные ножи с защелками. Размер зависит от номинального тока (00 - до 160А, 3 - до 1250А).
Трубчатые предохранители (5x20мм, 6.3x32мм)	5 х 20 6.3 х 32 10 х 38	Пружинные контакты держателя должны обеспечивать надежный зажим по торцам трубки. Важна глубина посадочного гнезда.
SMD предохранители	1206, 2410, 2920 и др. (по стандартам корпусов чип-компонентов)	Требуют точного совпадения с контактными площадками печатной платы (длина, ширина, шаг). Пайка на плату.

Дополнительные факторы при выборе держателя по размеру:

• Допуски изготовления: Конструкция должна компенсировать минимальные отклонения габаритов предохранителя.
• Механическая фиксация: Наличие надежных защелок, винтовых зажимов или пружин, предотвращающих самопроизвольное выпадение.
• Ориентация монтажа: Вертикальные/горизонтальные держатели имеют разную нагрузку на контакты.
• Зазоры: Обеспечение безопасного расстояния до токоведущих частей и соседних компонентов.

Цветовая маркировка для визуальной идентификации

Цветовая маркировка держателей предохранителей позволяет оперативно определять номинальные характеристики установленных элементов защиты без считывания технических обозначений. Это критически важно при аварийных ситуациях, когда требуется быстро найти и заменить перегоревший компонент в условиях плохой освещенности или ограниченного времени.

Стандартизированные цветовые коды соответствуют международным нормам IEC 60269 и ГОСТ Р 50339.0, что обеспечивает универсальность идентификации независимо от производителя оборудования. Цвет наносится на корпус держателя или его крепежные элементы.

Основные цветовые обозначения

• Фиолетовый – 63А
• Красный – 10А
• Серый – 2А
• Зеленый – 32А
• Желтый – 20А
• Коричневый – 16А

Для держателей предохранителей типа gG (общего назначения) применяются следующие сочетания:

Синий + Черный	6А
Красный + Серый	4А
Черный + Зеленый	0.5А

При выборе всегда сверяйте соответствие цвета номинальному току в технической документации. Некорректное соответствие может привести к установке неподходящего предохранителя и нарушению защиты цепи.

Индикация перегорания предохранителя: типы сигнализации

Своевременное обнаружение перегоревшего предохранителя критически важно для поддержания бесперебойной работы оборудования и предотвращения более серьезных повреждений цепи. Эффективная индикация позволяет оперативно идентифицировать неисправный элемент без трудоемкой ручной проверки каждого предохранителя.

Производители предлагают различные решения для сигнализации о перегорании, отличающиеся принципом действия, сложностью и стоимостью. Выбор конкретного типа зависит от требований к скорости оповещения, условий эксплуатации и бюджета проекта.

Основные виды индикаторов

Наиболее распространенные системы оповещения включают:

• Механические флажки: Миниатюрный цветной индикатор (обычно красный или оранжевый) выталкивается пружиной при расплавлении плавкой вставки. Виден визуально при осмотре блока предохранителей.
• Светодиодные (LED) индикаторы: Встроенный светодиод загорается или гаснет при срабатывании предохранителя. Требуют вспомогательного напряжения и часто интегрируются в сам держатель. Некоторые модели мигают для привлечения внимания.
• Дистанционная сигнализация: Контакты сухого типа (NO/NC) в держателе меняют состояние при перегорании. Подключаются к системам SCADA, ПЛК, панельным лампам или звуковым оповещателям для централизованного мониторинга.
• Микропроцессорные системы: Продвинутые держатели с цифровым выходом (например, через шину CAN, IO-Link) передают не только факт, но и параметры срабатывания (ток, время) на верхний уровень управления.

Тип индикации	Преимущества	Ограничения
Механическая	Не требует питания, низкая стоимость, высокая надежность	Требует визуального контроля, не подходит для скрытых блоков
Светодиодная	Яркое заметное оповещение, возможность цветового кодирования	Зависит от вспомогательного напряжения, нагрев элемента
Дистанционная (контакты)	Интеграция в АСУ ТП, оповещение на расстоянии	Требует прокладки дополнительных кабелей, сложнее монтаж
Цифровая	Диагностика, передача данных, сетевые функции	Высокая цена, сложность настройки

Ключевые критерии выбора: Надежность срабатывания, совместимость с номиналом предохранителя, устойчивость к вибрациям/температуре, необходимость удаленного контроля, требования к электробезопасности (изоляция сигнальных цепей) и общая стоимость владения. Для ответственных применений рекомендуется дублирование индикации (например, флажок + выход на ПЛК).

Держатели с извлекателем для безопасной замены

Держатели с интегрированным извлекателем предназначены для безопасного монтажа и демонтажа предохранителей под напряжением. Их конструкция исключает прямой контакт оператора с токоведущими частями благодаря специальным изолированным рукояткам или захватам. Это критически важно при обслуживании электроустановок без полного обесточивания системы, минимизируя риски поражения током.

Извлекатель фиксирует корпус предохранителя без повреждений, обеспечивая плавное извлечение даже при закисших контактах. Устройства изготавливаются из негорючих материалов (термостойкий пластик, керамика) и имеют четкую индикацию положения "включено/отключено". Механизм блокировки предотвращает случайное выпадение предохранителя при вибрациях.

Критерии выбора

• Тип совместимого предохранителя: Размеры и форма захвата должны соответствовать стандартам (NH, DIAZED, DIN).
• Номинальные параметры:
  • Напряжение: ≥ рабочего напряжения сети
  • Ток: ≥ тока плавкой вставки
• Конструкция изоляции: Двойная изоляция рукояток, наличие защитных шторок.
• Эргономика: Удобный хват, усилия извлечения ≤ 50N.
• Климатическое исполнение: Степень защиты IP20/IP65 для помещений/улицы.

Характеристика	Минимальные требования
Диэлектрическая прочность	≥ 8 кВ (AC)
Рабочий диапазон температур	-25°C до +100°C
Срок службы циклов "вставка/извлечение"	≥ 10 000

Крышки и кожухи для предотвращения случайного контакта

Крышки и кожухи являются обязательными элементами защиты в электроустановках, физически блокируя доступ к токоведущим частям предохранителей и их контактам. Их основная задача – минимизировать риск поражения персонала электрическим током при обслуживании или случайном приближении к оборудованию.

Конструкции должны соответствовать классу защиты IP (Ingress Protection) для конкретных условий эксплуатации. Например, в пыльных цехах или влажных помещениях требуется повышенная герметичность. Отсутствие или неправильный подбор кожуха создаёт угрозу короткого замыкания или несчастного случая.

Критерии выбора защитных элементов

Материал исполнения:

• Термостойкий пластик (полиамид, поликарбонат) – для общих задач, устойчив к деформациям.
• Металл с изоляцией – применяется в зонах повышенных механических нагрузок.

Типы крепления:

1. Винтовые зажимы – обеспечивают максимальную фиксацию.
2. Защёлки-фиксаторы – для быстрого доступа при обслуживании.
3. Резьбовые муфты – для трубчатых предохранителей.

Совместимость: Обязательна проверка соответствия:

Параметр	Значение
Номинальное напряжение	≥ рабочего напряжения сети
Типоразмер предохранителя	DIN, NH, BS88 и др.
Габариты держателя	Без зазоров между крышкой и корпусом

Дополнительные функции: Индикаторы перегорания, окна для визуального контроля состояния предохранителя, возможность навесного замка для блокировки при обслуживании. Все элементы должны иметь маркировку производителя и сертификаты соответствия стандартам электробезопасности (ГОСТ, IEC).

Требования к температурному диапазону эксплуатации

Рабочий температурный диапазон определяет минимальные и максимальные значения, при которых держатель предохранителя сохраняет заявленные характеристики и безопасность. Превышение этих пределов ведет к ускоренному старению материалов, потере механической прочности контактов и изменению электрического сопротивления. Для стандартных моделей диапазон обычно составляет от -40°C до +85°C или +100°C, что должно быть явно указано в технической документации.

Критичными являются пиковые температуры в зоне установки: например, возле силовых трансформаторов или в герметичных шкафах с плотным монтажом. Необходимо учитывать не только температуру окружающей среды, но и нагрев от токовой нагрузки. Запас в 15-20% от предельных значений обеспечивает надежность при экстремальных условиях.

Ключевые аспекты выбора

Материалы конструкции:

• Корпуса из термостойкого пластика (PA66, PBT) выдерживают до +125°C
• Керамические держатели устойчивы до +250°C, но хрупки при вибрациях
• Металлические контакты требуют покрытий (олово, серебро) для защиты от окисления

Эксплуатационные риски при нарушении диапазона:

Температура	Негативные последствия
Ниже минимальной	Хрупкое разрушение пластика, потеря эластичности уплотнений
Выше максимальной	Деформация корпуса, ускоренная коррозия, снижение силы контактного давления

Специфические условия применения:

1. Для уличных щитов обязателен диапазон, включающий зимние минимумы региона
2. В металлургии или котельных требуются держатели с верхним пределом от +150°C
3. В транспортных системах учитывать вибрацию + температурные скачки

Особенности автомобильных держателей предохранителей

Конструкция автомобильных держателей обеспечивает надежную фиксацию предохранителей и стабильный электрический контакт в условиях вибрации и перепадов температур. Они изготавливаются из термостойких материалов, устойчивых к окислению и агрессивным средам, характерным для подкапотного пространства.

Основное внимание уделяется защите от неправильной установки: многие модели оснащены ключевой системой, предотвращающей вставку предохранителя несоответствующего номинала или типа. Важным аспектом является компактность, позволяющая размещать блоки в ограниченных пространствах моторного отсека или салона.

Ключевые характеристики и особенности

Параметр	Описание	Типичные варианты
Тип предохранителей	Совместимость с форм-факторами	Mini, Standard (ATO), Maxi, Micro2, JCASE
Номинальный ток	Максимальный поддерживаемый ток цепи	От 5А до 100А (зависит от размера)
Способ монтажа	Метод установки в автомобиле	Панельный, на DIN-рейку, свободно подвесной
Клеммы	Тип подключения проводов	Винтовые зажимы, FASTON (вилочные), пайка
Защита от влаги	Герметичность корпуса	IP54/IP67 для подкапотных блоков, стандартная для салона

Дополнительные функции: Современные держатели часто оснащаются светодиодной индикацией перегорания предохранителя и тестовыми гнездами для мультиметра. Для критичных систем применяются дублированные конструкции с резервными слотами.

При выборе обязательно сверяйтесь с рекомендациями производителя авто: неподходящий держатель может вызвать перегрев контактов, ложные срабатывания или повреждение электропроводки из-за вибрационных нагрузок.

Промышленные стандарты: IEC, UL, ГОСТ

Соблюдение международных и национальных стандартов гарантирует безопасность, совместимость и надежность держателей предохранителей в различных электроустановках. Ключевые нормативы включают IEC (международный), UL (американский) и ГОСТ (российский/страны СНГ), каждый из которых устанавливает строгие требования к конструкции, материалам и электрическим параметрам.

Выбор держателя по стандарту напрямую зависит от региона эксплуатации оборудования и специфики проекта. Несоответствие нормативам может привести к отказу в сертификации системы, ограничениям на рынке или рискам для персонала.

Ключевые особенности стандартов

• IEC (International Electrotechnical Commission)


  Область применения: Глобально, особенно в Европе и Азии


  Акцент: Классификация по номинальным токам/напряжениям, требования к дугогашению и температурной стойкости
• UL (Underwriters Laboratories)


  Область применения: США, Канада, частично Латинская Америка


  Акцент: Пожаробезопасность, механическая прочность, маркировка для идентификации
• ГОСТ (Государственный стандарт)


  Область применения: Россия, Беларусь, Казахстан и др. страны СНГ


  Акцент: Адаптация международных норм под климатические и эксплуатационные условия региона

Стандарт	Типичные испытания	Критичные параметры
IEC 60269	Термоциклирование, электродинамическая стойкость	Диапазон рабочих температур: -40°C до +100°C
UL 512	Имитация короткого замыкания, огнестойкость корпуса	Требуемая степень защиты: IP20 минимум
ГОСТ Р 50339	Виброустойчивость, влагостойкость	Допустимое переходное сопротивление: ≤5 мОм

1. Проверяйте маркировку на корпусе держателя – соответствие стандарту подтверждается специальным знаком (UL Listed, CE, РСТ).
2. Учитывайте совместимость – держатель IEC может не подойти для предохранителя UL из-за различий в габаритах и контактной системе.
3. Обращайте внимание на климатическое исполнение (особенно для ГОСТ: УХЛ1, У3 и т.д.), определяющее рабочий диапазон влажности и температур.

Проверка совместимости с предохранителем по типоразмеру

Точное соответствие физических габаритов держателя и предохранителя – базовое требование безопасности. Каждый типоразмер (например, миниатюрные 5×20 мм, стандартные 6×30 мм, автомобильные blade-типы) имеет уникальные параметры: длину, диаметр, форму контактных элементов и расстояние между ними. Установка несовместимого предохранителя приводит к неплотному контакту, риску искрения, перегреву и разрушению узла.

Всегда сверяйте маркировку держателя с номинальным типоразмером. Производители указывают поддерживаемые стандарты на корпусе (ISO 8820-3 для авто, DIN 43620 для керамических) или в технической документации. Использование "аналогов" даже с подходящими электрическими характеристиками, но отличающихся геометрией, категорически недопустимо – это нарушает тепловой расчет и механическую фиксацию.

Ключевые параметры для сверки

• Длина и диаметр корпуса: Должны соответствовать посадочному гнезду без зазоров или деформации.
• Тип контактных ножек: Вилочные, ножевые, проволочные выводы требуют строго определенных клемм в держателе.
• Межцентровое расстояние: Для предохранителей с двумя контактами (например, трубчатых) критично точное совпадение с пазами держателя.
• Форма фланца/юбки: У микропредохранителей и некоторых автомобильных исполнений обеспечивает правильную ориентацию и прижим.

Типоразмер предохранителя	Характерные особенности	Примеры стандартов
5×20 мм	Цилиндрический стеклянный/керамический корпус, контакты-колпачки	IEC 60127-2/4, DIN 41571
6.3×32 мм (автомобильный blade)	Плоский пластиковый корпус, ножевые контакты разной ширины	ISO 8820-3, SAE J2077
10×38 мм	Керамический цилиндр с металлическими колпачками, усиленные контакты	DIN 43620

При замене держателя обязательно сохраняйте оригинальный типоразмер. Адаптеры или механическая доработка контактов запрещены – они нарушают расчетное электрическое сопротивление и теплоотвод. Для оборудования с несколькими типами предохранителей используйте универсальные держатели с четко разделенными, промаркированными секциями под каждый стандарт.

Качество контактных материалов: медь vs латунь

Электропроводность меди существенно превосходит латунь, обеспечивая меньшее сопротивление и нагрев в точке контакта. Это критично для держателей, работающих с высокими токами или в условиях повышенной нагрузки, где перегрев может привести к деградации изоляции и преждевременному выходу из строя.

Латунь уступает меди по коррозионной стойкости, особенно во влажных средах или при воздействии агрессивных веществ. Образование окислов на латунных контактах увеличивает переходное сопротивление, ухудшая надежность соединения и повышая риск искрения.

Ключевые отличия и критерии выбора

При сравнении материалов учитывайте следующие параметры:

• Электропроводность: Медь (58-60 MS/m) vs Латунь (15-30 MS/m)
• Термостойкость: Медь выдерживает более высокие температуры без деформации
• Механическая прочность: Латунь тверже и устойчивее к истиранию

Для оценки долговечности контактов используйте таблицу сравнения характеристик:

Параметр	Медь	Латунь
Стойкость к электроэрозии	Высокая	Средняя
Склонность к окислению	Умеренная (требует покрытий)	Высокая
Стоимость производства	Выше	Ниже

Оптимальное применение материалов:

1. Медь – промышленные щиты, цепи с током >25А, взрывоопасные среды
2. Латунь – бытовые устройства, цепи до 16А, бюджетные решения при стабильном климате

Компромиссным вариантом считаются биметаллические контакты: медная основа с латунным защитным покрытием. Такая комбинация сочетает электропроводность меди с износостойкостью латуни.

Риски использования держателей с подгоревшими контактами

Подгоревшие контакты в держателях предохранителей создают зоны высокого переходного сопротивления. Это приводит к локальному перегреву при прохождении тока через повреждённый участок. Температура в точке контакта может многократно превышать норму даже при штатной нагрузке цепи.

Постоянный перегрев ускоряет деградацию материалов: металлические элементы окисляются, пластиковые корпуса деформируются или карбонизируются. Контактная группа теряет упругость, ухудшая давление на предохранитель. Возникает лавинообразный процесс разрушения соединения.

Ключевые последствия эксплуатации повреждённых держателей

• Пожарная опасность: Температура в зоне повреждения способна достигать 300-400°C, воспламеняя изоляцию проводов или близлежащие горючие материалы.
• Нестабильность электропитания: Прерывистый контакт вызывает просадки напряжения, хаотичные отключения оборудования и сбои в работе электронных устройств.
• Разрушение предохранителей: Локальный перегрев расплавляет корпус предохранителя или вызывает его преждевременное срабатывание без реальной перегрузки.
• Коррозионное разрушение: Продукты горения (сажа, окислы) образуют токонепроводящий слой, усугубляющий сопротивление и нагрев.

Степень повреждения	Вероятный сценарий
Лёгкое потемнение	Умеренный рост сопротивления, периодический нагрев при пиковых нагрузках
Выраженный обугленный след	Стабильный перегрев, оплавление пластика, риск заклинивания предохранителя
Механическая деформация	Потеря контактного давления, искрение, высокий риск короткого замыкания

Категорически запрещается зачистка или "восстановление" подгоревших контактов – микротрещины и изменение структуры металла не устраняются механически. Единственное безопасное решение – полная замена держателя с проверкой смежных компонентов цепи.

Плотность прилегания контактов к предохранителю

Плотность прилегания контактных поверхностей держателя к электродам предохранителя напрямую влияет на надежность и безопасность цепи. Недостаточный контакт приводит к локальному повышению сопротивления в точке соединения, вызывая перегрев даже при штатных токах нагрузки. Это провоцирует деградацию материалов, оплавление изоляции и создает пожарную опасность.

Оптимальное прилегание обеспечивает минимальное переходное сопротивление и эффективный отвод тепла от плавкой вставки. Равномерное распределение давления по всей площади контакта исключает точечные перегрузки и вибрационную ослабленность соединения при эксплуатации в условиях механических воздействий.

Ключевые аспекты выбора

Факторы, определяющие качество контакта:

• Материал контактных пластин: Латунь или бронза с покрытием (олово, серебро) обеспечивают низкое сопротивление и устойчивость к коррозии.
• Сила зажима: Пружинные механизмы должны гарантировать постоянное давление на предохранитель, компенсируя тепловую деформацию.
• Геометрия контактов: Специальные профили (лепестковые, U-образные) увеличивают площадь соприкосновения и предотвращают "расползание" под нагрузкой.

Последствия недостаточного прилегания:

Проблема	Риск
Локальный перегрев	Обугливание изоляции, возгорание
Ложные срабатывания	Разрыв цепи из-за нагрева контактов, а не плавкой вставки
Эрозия поверхностей	Необратимое увеличение сопротивления, дугообразование

Рекомендации по выбору:

1. Проверяйте соответствие номинального тока держателя току предохранителя с запасом 20%.
2. Отдавайте предпочтение моделям с подпружиненными клеммами и термостойким корпусом (от 105°C).
3. Для токов >25А используйте держатели с винтовым прижимом или пазовым фиксатором.

Последствия плохого контакта: перегрев и возгорание

Плохой контакт в держателе предохранителя создаёт зону повышенного переходного сопротивления. При протекании тока это сопротивление преобразует электрическую энергию в тепловую по закону Джоуля-Ленца, вызывая локальный нагрев контактной группы.

Температура в точке соединения экспоненциально растёт при увеличении силы тока или ухудшении контакта. Пластиковые элементы держателя начинают деформироваться при 100-150°C, а изоляция проводов – обугливаться при 200-300°C, теряя защитные свойства.

Этапы развития аварии

1. Пирамидальный перегрев: Каждые 10°C сверх нормы удваивают скорость окисления металла, увеличивая сопротивление
2. Карбонизация изоляции: Образование токопроводящего углеродного слоя на расплавленной изоляции
3. Искрообразование при отжиме контактов из-за термодеформации пластика
4. Воспламенение горючих материалов при достижении 400-600°C

Критический сценарий возникает при цепной реакции: перегрев → эрозия контактов → рост сопротивления → лавинообразный температурный рост → возгорание. Скорость развития процесса зависит от силы тока и может составлять от 15 минут до 2 часов.

Особенности держателей для высоковольтных цепей

Главная особенность таких держателей – способность гарантировать безопасную изоляцию и предотвращение пробоя при экстремальных напряжениях, обычно от 600В до десятков киловольт. Конструкция включает усиленные диэлектрические материалы (керамика, стеклопластик) с увеличенными путями утечки тока и удлинёнными изоляционными юбками, минимизирующими риск дугового разряда даже в условиях загрязнения или влажности.

Механическая прочность критична: корпуса проектируются для жёсткой фиксации крупногабаритных предохранителей, устойчивости к вибрациям и электродинамическим усилиям при коротких замыканиях. Обязательно наличие чёткой индикации срабатывания (флажки, указатели) и надёжных контактов из материалов, устойчивых к эрозии при высоком напряжении, например, посеребрённая медь.

Ключевые требования и характеристики

• Изоляционные свойства: Увеличенные воздушные зазоры и длина пути тока по поверхности изолятора
• Дугостойкость: Внутренние перегородки или камеры для гашения дуги при срабатывании
• Климатическое исполнение: Защита от пыли, влаги (IP-класс не ниже IP2X для внутренних, IP54/IP65 для уличных)
• Термостойкость: Рабочий диапазон от -40°C до +125°C без деформации

Тип установки	Типовое напряжение (кВ)	Особенности монтажа
Внутренняя (щиты, КРУ)	6.6-24	Компактность, крепление на DIN-рейку или панель
Наружная (столбы, подстанции)	10-110	Герметичные кожухи, антивандальное исполнение

Важно: При выборе обязательно сверять параметры держателя с характеристикой отключающей способности предохранителя – корпус должен выдерживать энергию дуги при максимальном токе КЗ. Использование держателей с неподходящим классом напряжения или токоограничивающей способностью создаёт риск взрыва и пожара.

Защита от дугового разряда в мощных установках

Дуговой разряд в высоковольтных цепях возникает при пробое воздушного зазора между токоведущими частями, сопровождаясь экстремальными температурами (до 20 000°C), ударной волной и интенсивным излучением. Последствия включают разрушение оборудования, пожары и тяжёлые травмы персонала. Особую опасность представляют установки с напряжением выше 400В и токами короткого замыкания свыше 10кА, где дуга формируется за миллисекунды.

Эффективное гашение дуги требует ограничения энергии в зоне повреждения. Держатели предохранителей играют ключевую роль в этой защите, обеспечивая безопасное удержание плавкой вставки и направление продуктов горения. Критически важно, чтобы их конструкция выдерживала давление газов и термические нагрузки при срабатывании предохранителя, предотвращая разлёт раскалённых частиц и деформацию контактов.

Критерии выбора держателей для защиты от дуги

Конструктивные особенности:

• Дугостойкий корпус: Использование материалов типа стеклонаполненного полиэстера или керамики, не поддерживающих горение.
• Газоотводные каналы: Направленные пути для выброса ионизированных газов, снижающие давление внутри держателя.
• Усиленные контакты: Пружинные системы с серебряным покрытием для предотвращения искрения при коммутации.

Эксплуатационные параметры:

1. Соответствие номинальному напряжению установки (минимум 690В для промышленных сетей).
2. Предельная отключающая способность (I_cu) выше максимального тока КЗ в точке монтажа.
3. Степень защиты IP2X/IP4X для исключения случайного касания токоведущих частей.

Параметр	Минимальное требование	Рекомендация для мощных установок
Термостойкость	130°C	250°C (класс изоляции H)
Электродинамическая стойкость	20 кА	50-100 кА (с усиленными скобами)
Сертификация	ГОСТ/Р	IEC 60269-1, UL 248

Дополнительные меры: Для комплексной защиты применяйте держатели с интегрированными дугогасительными решётками или совместно с быстродействующими реле дуговой защиты (уставка 5-10 мс). Обязательна установка прозрачных защитных кожухов, блокирующих УФ-излучение дуги. Проверяйте маркировку "Arc Containment Class" (IEC 60691) – для критичных объектов требуются классы 2 или 3.

Держатели с функцией тестирования цепи

Держатели предохранителей со встроенной функцией тестирования цепи позволяют оперативно проверять целостность защищаемой линии без извлечения предохранителя. Эта опция критична для систем, где требуется минимизировать простой оборудования и обеспечить безопасность диагностики. Конструкция включает специальные контактные площадки или разъемы, подключенные параллельно к цепи предохранителя.

Для проведения теста достаточно подключить измерительный прибор (мультиметр, тестер) к выделенным контактам на корпусе держателя. Если цепь исправна, прибор покажет наличие напряжения до предохранителя и его отсутствие после – при перегоревшем элементе. Это исключает риск ошибок при визуальном осмотре и ускоряет локализацию неисправности.

Ключевые особенности и критерии выбора

При подборе держателей с тестовой функцией учитывайте:

• Тип контактов для тестирования: открытые клеммы (требуют осторожности) или защищенные разъемы типа KLI.
• Совместимость с измерителями: убедитесь, что геометрия контактов подходит для щупов вашего оборудования.
• Маркировка: четкое обозначение точек измерения (Line/Load) для корректной интерпретации показаний.

Параметр	Рекомендация
Электрическая изоляция	Двойная защита тестовых точек от случайного касания
Рабочее напряжение	Соответствие номиналам защищаемой цепи (AC/DC)
Монтаж	Наличие фиксаторов против смещения при подключении щупов

Важно: функция тестирования не заменяет полноценного отключения питания при ремонте! Она предназначена исключительно для предварительной диагностики состояния предохранителя под напряжением с соблюдением мер электробезопасности.

Сменные вставки для модульных конфигураций

Сменные плавкие вставки для модульных держателей обеспечивают быструю замену без демонтажа всей конструкции при срабатывании защиты. Они выпускаются в стандартизированных корпусах (например, 10х38 мм) с четкой градацией номинальных токов и характеристик отключения.

При подборе критически важно учитывать соответствие параметров вставки характеристикам защищаемой цепи: номинальный ток должен быть ниже допустимой нагрузки кабеля, а времятоковая характеристика (например, gG/gL или aR) – соответствовать типу оборудования (двигатели, освещение, полупроводники).

Ключевые критерии выбора

• Класс срабатывания: gG/gL – универсальная защита, aM – для цепей с высокими пусковыми токами, aR – сверхбыстрая защита полупроводников
• Номинальное напряжение: должно соответствовать или превышать напряжение сети
• Отключающая способность: значение I_cn (в кА) должно покрывать возможный ток КЗ в точке установки
• Маркировка полярности: обязательна для цепей постоянного тока

Параметр	Примеры значений	Важность
Номинальный ток (In)	2A, 6A, 16A, 32A	Защита от перегрузки
Класс срабатывания	gG, aR, aM	Скорость отключения при КЗ
Отключающая способность (Icn)	50кА, 100кА	Безопасность при коротком замыкании

Внимание! Использование "жучков" или вставок с несоответствующим номиналом приводит к пожароопасным ситуациям. Замена производится только при обесточенном держателе с применением диэлектрического инструмента.

Монтаж в распределительных щитках: размерные ограничения

Габариты держателя напрямую влияют на компоновку элементов внутри щитка. Современные распределительные щиты, особенно встраиваемые или компактные навесные модели, имеют строго ограниченное внутреннее пространство по глубине, ширине и высоте. Несоответствие размеров держателя доступному месту сделает монтаж невозможным или существенно затруднит размещение других компонентов.

Ключевой параметр – посадочная длина держателя (расстояние между контактными зажимами). Она должна точно соответствовать стандартным DIN-рейкам (35 мм), иначе надежная фиксация будет недостижима. Ширина корпуса держателя (измеряемая в модулях, где 1 модуль = 17.5 мм) определяет, сколько таких устройств поместится в ряд на рейке. Для тесных щитков критичен минимальный занимаемый объем.

Факторы, требующие учета при выборе по размерам

• Тип и модель щитка: Встраиваемые щиты имеют меньшую глубину по сравнению с навесными. Накладные модели могут позволять большую свободу.
• Количество модулей: Суммарная ширина всех устанавливаемых держателей (и других устройств) не должна превышать полезную длину DIN-реек в щитке.
• Запас пространства: Необходимо предусмотреть место для безопасного изгиба и подключения проводов, вентиляции, а также возможного будущего расширения системы.

Характеристика	Влияние на монтаж	Рекомендации
Ширина (модульность)	Определяет плотность установки на DIN-рейку	Выбирать минимально необходимую ширину (1-2 модуля) для экономии места
Глубина корпуса	Влияет на возможность установки в щитки малой глубины	Сверяться с внутренней глубиной щитка; учитывать выступы клемм и проводов
Высота	Может ограничивать установку над/под устройством	Проверять вертикальный габарит при плотной компоновке в несколько рядов

Обязательный этап перед покупкой: Точный замер внутренних размеров щитка и расчет доступного пространства под DIN-рейками с учетом уже установленного или планируемого оборудования. Игнорирование размерных ограничений ведет к переделка́м, покупке нового щитка или небезопасной эксплуатации из-за скученности проводов и устройств.

Электробезопасность при замене предохранителей

Перед любой заменой предохранителя убедитесь в полном отключении напряжения на участке цепи. Проверьте отсутствие напряжения индикаторной отверткой или мультиметром непосредственно на контактах держателя предохранителя. Никогда не полагайтесь только на выключатель или автомат в щитке – возможен обрыв нулевого провода или другие неисправности.

Используйте только предохранители строго соответствующего номинала и типа, указанных в документации оборудования. Установка "жучка" или предохранителя с завышенным током срабатывания приводит к перегреву проводки, риску возгорания и повреждению техники. При частом срабатывании ищите причину неисправности в цепи, а не временные решения.

Ключевые правила безопасности

• Средства защиты: Работайте в диэлектрических перчатках и обуви, особенно в распределительных щитах. Применяйте инструмент с изолированными ручками.
• Визуальный осмотр: Проверьте держатель на отсутствие оплавлений, трещин или следов перегрева перед установкой нового предохранителя. Замените поврежденный держатель.
• Исключение нагрузки: Отключите потребители электроэнергии на защищаемой линии перед заменой для предотвращения искрения.
• Правильное позиционирование: Вставляйте предохранитель в держатель до характерного щелчка или плотного контакта. Недожатый предохранитель вызывает нагрев и искрение.

Опасность	Последствия	Мера предотвращения
Контакт с токоведущими частями	Удар током, электротравмы	Контроль напряжения, использование СИЗ
Короткое замыкание при замене под нагрузкой	Вспышка дуги, ожоги, повреждение оборудования	Отключение потребителей, обесточивание линии
Установка несоответствующего предохранителя	Перегрев, возгорание, выход техники из строя	Соблюдение номинала и типа, отказ от "жучков"

После установки нового предохранителя включите питание и наблюдайте за работой цепи первые 5-10 минут. Признаки неполадок: нагрев держателя, потрескивание, запах гари. Немедленно отключите напряжение при их появлении. Помните: предохранитель – последнее звено в цепи защиты. Его срабатывание указывает на необходимость диагностики системы.

Средне- и высокочастотные требования в специализированных системах

В системах с частотными характеристиками от 10 кГц до нескольких МГц (индукционный нагрев, ВЧ-генераторы, радиопередатчики) индуктивность держателя становится критичным параметром. Даже минимальные паразитные индуктивности вносят фазовые искажения, вызывают перегрев контактов и могут спровоцировать ложное срабатывание защиты из-за резонансных явлений.

Высокочастотные токи (свыше 100 МГц) требуют экранированных решений с коаксиальной конструкцией клемм, подавляющей электромагнитные помехи. Для СВЧ-устройств критично отсутствие ферромагнитных материалов в корпусе держателя – они вносят потери на вихревые токи и нелинейные искажения сигнала.

Ключевые критерии выбора

• Низкая собственная индуктивность (<1 нГн): Достигается плоской контактной геометрией и минимальной длиной проводящих путей
• ВЧ-экранирование: Металлизированные корпуса или интегрированные экраны, заземляемые отдельным контактом
• Материал контактов: Бериллиевая бронза или фосфористая бронза с серебряным покрытием для снижения поверхностного сопротивления

Частотный диапазон	Рекомендуемая конструкция	Опасные эффекты
10 кГц - 1 МГц	Пластины с параллельным подключением	Скин-эффект, нагрев кромок
1 МГц - 100 МГц	Цилиндрические контакты с золотым покрытием	Диэлектрические потери в изоляторах
>100 МГц	Коаксиальные держатели с RFI-фильтрами	Излучение паразитного ЭМП

Обязательна проверка импедансной стабильности в рабочем частотном диапазоне – отклонение не должно превышать 5%. Для мощных ВЧ-систем (>5 кВт) применяют держатели с принудительным охлаждением контактных групп и керамическими изоляторами, устойчивыми к высокочастотному пробою.

Критерии выбора для бытовой электропроводки

Основной параметр – номинальный ток держателя, который должен соответствовать максимальному току защищаемой линии и характеристикам установленного предохранителя. Превышение значения приведет к ложным срабатываниям или повреждению контактов при перегрузках.

Критично учитывать тип и размер предохранителя (например, DIAZED, NEOZED, миниатюрные), так как конструкция патронов отличается. Несовместимость исключит надежную фиксацию и электрический контакт, создав пожароопасную ситуацию.

Ключевые аспекты выбора

При подборе обращайте внимание на следующие характеристики:

• Материал корпуса: Термостойкий пластик (полиамид, поликарбонат) или керамика. Керамика предпочтительна для цепей с высоким нагревом.
• Конструкция контактов: Латунь или бронза с пружинящими элементами для плотного обжатия вставки и предотвращения искрения.
• Способ монтажа:
  • На DIN-рейку (универсально для щитков),
  • Винтовое крепление (для распаечных коробок или старых щитов),
  • Поворотный механизм (системы DIAZED).
• Класс защиты (IP): Для влажных помещений (ванные, подвалы) выбирайте IP44 и выше.

Безопасность и соответствие: Убедитесь в наличии маркировки ГОСТ/ТУ и сертификатов соответствия. Избегайте изделий с сомнительной комплектацией или без указания производителя.

Параметр	Рекомендация для квартиры	Примечание
Номинальный ток	6А (освещение), 10-16А (розетки)	Согласовать с сечением кабеля и автоматом
Тип предохранителя	NEOZED (D02/D03) или миниатюрные	Проверить совместимость с существующей системой
Материал	Поликарбонат (стандарт), керамика (плита/бойлер)	Керамика для нагрузок >2кВт

Важно: При замене в старых домах с предохранителями типа "пробка" (DIAZED) сохраняйте оригинальный тип патрона во избежание переделки сети. Совместимость новых держателей с устаревшими стандартами часто ограничена.

Применение в телекоммуникационном оборудовании

В телекоммуникационных системах держатели предохранителей обеспечивают критически важную защиту чувствительной электроники от скачков напряжения, коротких замыканий и перегрузок. Они интегрируются в оборудование связи (серверные стойки, коммутаторы, базовые станции) для сохранения непрерывности передачи данных и минимизации простоев. Отказ компонентов в таких системах ведет к масштабным сбоям, поэтому надежность защиты является обязательным требованием.

Специфика отрасли диктует повышенные требования к компактности и плотности монтажа: держатели должны занимать минимум пространства в шасси при сохранении эффективного теплоотвода. Дополнительно учитываются вибрационные нагрузки при транспортировке и эксплуатации, агрессивная среда ЦОД (пыль, перепады влажности), а также необходимость быстрого обслуживания без остановки работы соседних модулей.

Ключевые требования и особенности

Типы предохранителей: Чаще применяются быстродействующие (FF) и сверхбыстрые предохранители (F) с номиналами до 30А, защищающие низковольтные цепи (12-48В). Для входных цепей питания используются предохранители с выдержкой времени (T) для устойчивости к пусковым токам.

Конструктивные решения:

• Печатного монтажа (THT/SMD): Для плат с высокой плотностью компонентов.
• Панельные и приборные: С выносными индикаторами срабатывания и съемными блоками для hot-swap замены.
• Высокая токонесущая способность: Контакты из бериллиевой бронзы или фосфористой бронзы для минимизации сопротивления и нагрева.

Параметр	Значение/Требование	Причина
Рабочее напряжение	До 60В DC / 250В AC	Соответствие стандартам телекоммуникационных шин питания
Температурный диапазон	-40°C до +85°C (или выше)	Эксплуатация в некондиционируемых помещениях и ЦОД
Соответствие стандартам	UL/CSA, IEC 60127, Telcordia GR-1089	Обязательная сертификация для сетевого оборудования

Дополнительные аспекты: Обязательна защита от неправильной установки (полярность, номинал), использование материалов с самозатухающими свойствами (V0 по UL94) и коррозионностойкое покрытие контактов. Приоритет отдается решениям с визуальной или дистанционной сигнализацией срабатывания для ускорения диагностики.

Производители профессиональных промышленных держателей

Выбор производителя промышленных держателей предохранителей напрямую влияет на безопасность, долговечность и соответствие оборудования международным стандартам. Крупные бренды инвестируют в исследования, строгий контроль качества и испытания продукции в экстремальных условиях, что критично для ответственных применений.

Профессиональные производители специализируются на решениях для высоких токов, вибраций, температурных перепадов и агрессивных сред. Их продукция сопровождается полной технической документацией, сертификатами соответствия (IEC, UL, ГОСТ) и гарантийной поддержкой, что минимизирует риски аварий.

Ключевые игроки рынка и их особенности

Производитель	Страна	Ключевые преимущества	Специализация
Eaton	США	Патентованные системы дугогашения, модульные конструкции	Высоковольтные установки (>1кВ)
ABB	Швейцария	Коррозионностойкие материалы, взрывозащищенные исполнения	Химическая промышленность, нефтегаз
Siemens	Германия	Интеграция с системами автоматизации, термостойкость до 150°C	Энергетика, машиностроение
Schneider Electric	Франция	Компактные размеры, универсальный монтаж	Телекоммуникации, ЦОДы

При сравнении производителей обращайте внимание на:

• Сроки поставки – наличие на складах для экстренных замен
• Сервисные центры в регионе эксплуатации
• Совместимость с предохранителями других брендов

Обязательно запрашивайте протоколы испытаний на:

• Электродинамическую стойкость

• Термическую выносливость

• IP-защиту от пыли/влаги

Китайские держатели: как отличить качественные модели

При выборе китайских держателей предохранителей ключевым аспектом является тщательная проверка материалов изготовления. Качественные модели отличаются использованием термостойкого пластика (например, полиамида PA66 или поликарбоната) с четкой маркировкой, в то время как дешевые аналоги часто производят из хрупкого АБС-пластика, склонного к деформации при нагреве. Обратите внимание на толщину стенок корпуса и отсутствие заусенцев – это индикатор точности литья.

Электрические характеристики – второй критический параметр для оценки. Проверьте соответствие заявленного номинального тока и напряжения реальным потребностям вашей схемы. Надежные производители указывают параметры с запасом 20-30%, тогда как некачественные изделия часто имеют завышенные характеристики. Уточняйте сертификацию продукции (UL, ГОСТ, Ростест) – ее наличие снижает риски несоблюдения стандартов безопасности.

Ключевые критерии визуального контроля

• Контакты: Латунь или фосфорная бронза с толщиной не менее 0.5 мм против стальных посеребренных (магнитится)
• Фиксация предохранителя: Плотное удержание без люфта пружинящими клеммами
• Сборка: Отсутствие перекосов при соединении половинок корпуса, четкая стыковка

Параметр	Качественный образец	Дешевый аналог
Диапазон рабочих температур	-40°C до +105°C	До +70°C (риск расплавления)
Сопротивление контактов	< 0,005 Ом	> 0,03 Ом (вызывает нагрев)

Обязательно проведите тестовую установку предохранителя – в хорошем держателе он фиксируется с характерным щелчком и извлекается без дополнительных инструментов. Откажитесь от моделей с винтовыми клеммами без насечек на жилах – они приводят к перелому проводников под нагрузкой. Для ответственных применений выбирайте изделия с дублирующими защелками и керамическими основаниями.

При работе с высокими токами (от 25А) отдавайте предпочтение держателям с дополнительными силовыми контактами и металлическими направляющими, распределяющими механическую нагрузку. Помните: экономия на 20-30% относительно среднерыночной цены почти всегда указывает на использование некондиционных материалов и упрощенную конструкцию.

Фиксация провода: способы предотвращения выдергивания

Надёжная фиксация провода в держателе предохранителя критична для стабильной работы электросистемы. Неправильное крепление ведёт к ослаблению контакта, перегреву соединения и риску возникновения дугового разряда.

Выдергивание провода обычно происходит из-за вибраций, механических нагрузок при обслуживании или неверно подобранного метода фиксации. Для минимизации рисков применяют несколько проверенных решений.

Ключевые методы фиксации

Основные подходы к предотвращению самопроизвольного отсоединения:

• Винтовые зажимы – классический вариант, требующий периодической протяжки для компенсации «усадки» жилы.
• Пружинные клеммы – обеспечивают постоянное давление на проводник, менее чувствительны к вибрациям.
• Фиксирующие скобы/защёлки – механические ограничители, блокирующие обратное движение кабеля.

Для многопроволочных жил обязательны:

1. Использование кабельных наконечников (гильз)
2. Опрессовка специальным инструментом
3. Нанесение контактной пасты для защиты от окисления

Тип нагрузки	Рекомендуемый способ	Критичные параметры
Высокие вибрации (транспорт)	Двойная фиксация: зажим + скоба	Усилие удержания > 50N
Стационарные установки	Винтовой зажим с зубчатой шайбой	Момент затяжки по datasheet
Гибкие соединения	Обжимная гильза + пружинная клемма	Соответствие сечения жилы и гильзы

Важно: При использовании любых фиксаторов исключите перегиб провода у точки ввода – радиус изгиба должен быть не менее 5 диаметров кабеля.

Список источников

При подготовке материалов использовались нормативно-технические документы и специализированные отраслевые издания, регламентирующие требования к электротехническим компонентам.

Ключевые источники включают актуальные редакции международных стандартов, технические руководства производителей и справочную литературу по проектированию электроустановок.

• Международный стандарт IEC 60269 Низковольтные плавкие предохранители
• ГОСТ Р 50345-2010 Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков
• Технические каталоги производителей электротехнических компонентов: ABB, Eaton, Schneider Electric, Legrand
• Руководство Правила устройства электроустановок (актуальная редакция ПУЭ)
• Справочник Проектирование и монтаж электроустановок промышленных предприятий под ред. Ю.Г. Барыбина
• Методические рекомендации НИИПТ Защита электроцепей в низковольтных системах
• Журналы Электротехнический рынок и Энергосовет: отраслевые обзоры компонентов

Видео: Где находится предохранитель прикуривателя?


• Багажник ВАЗ 2114 - устройство, детали и ремонт

• Лукойл ЭКТО Дизель - отзывы и свойства

• Дневные ходовые огни - типы, назначение и правила ПДД
