Выбор и монтаж звукового оповещения заднего хода

Статья обновлена: 18.08.2025

Сигнал заднего хода – обязательный элемент безопасности транспортного средства. Он предупреждает пешеходов и других участников движения о маневре автомобиля.

Неисправность штатного оборудования или желание усилить звуковое оповещение требуют замены устройства. Правильный выбор и грамотный монтаж гарантируют надежную работу системы.

В статье рассмотрены ключевые критерии подбора сигналов и пошаговый алгоритм их установки.

Актуальные законодательные требования к звуковым сигналам в РФ

В Российской Федерации использование звуковых сигналов заднего хода строго регламентируется Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Этот документ устанавливает единые требования для всех транспортных средств, эксплуатируемых на территории стран ЕАЭС, включая параметры звукового оповещения при движении задним ходом.

Основное назначение сигнала – предупреждение пешеходов и других участников движения о маневре транспортного средства. Законодательство прямо запрещает эксплуатацию автомобилей, у которых данная система отсутствует или функционирует с нарушениями установленных норм. Контроль за соблюдением требований осуществляют сотрудники ГИБДД в ходе технических осмотров и дорожных проверок.

Ключевые нормативные параметры

ТР ТС 018/2011 и сопутствующие ГОСТы (в частности, ГОСТ Р 41.28-2001) детализируют следующие обязательные характеристики:

Уровень громкости: 87-112 дБА на расстоянии 2 м от источника
Автоматическая активация: включение исключительно при включенной передаче заднего хода
Тон сигнала: монотонный (запрещены мелодии, прерывистые или многотональные звуки)
Частота звучания: 1500-2500 Гц (оптимальный диапазон для человеческого слуха)

Несоответствие любого из параметров, установка несертифицированных устройств или модификация штатной системы (например, замена на "сирену" или мелодичный звонок) влечет:

Отказ в выдаче диагностической карты при техосмотре
Штраф по ст. 12.5 КоАП РФ (500 руб.) за управление ТС с нарушениями
Запрет эксплуатации автомобиля до устранения неисправности

При выборе и установке устройства необходимо убедиться в наличии сертификата соответствия ТР ТС. Производители обязаны маркировать изделия знаком ЕАС. Для легального использования сигнал должен быть интегрирован в штатную электропроводку автомобиля через реле, исключающее его срабатывание в других режимах движения.

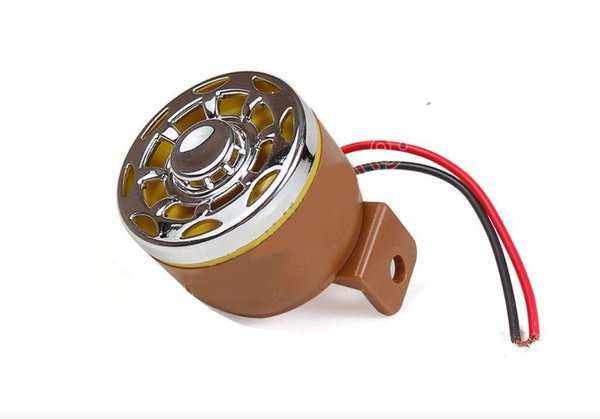

Основные типы сигнализаторов: пьезо и электромагнитные

В основе работы пьезоэлектрических сигнализаторов лежит пьезоэлектрический эффект. При подаче напряжения на специальный кристаллический элемент он деформируется с высокой частотой, создавая звуковые колебания. Эти устройства обычно компактны, потребляют относительно мало тока и не требуют сложной настройки.

Электромагнитные сигнализаторы (часто называемые "ревунами") функционируют по принципу электромагнита и вибрирующей мембраны. Электрический ток, проходя через катушку, создает магнитное поле, которое притягивает и отпускает металлическую пластину (якорь), соединенную с мембраной. Эта быстрая вибрация мембраны генерирует громкий звук, обычно более мощный, чем у пьезоэлектрических аналогов.

Сравнительные характеристики

Параметр	Пьезоэлектрические	Электромагнитные
Принцип работы	Деформация пьезокристалла	Вибрация мембраны электромагнитом
Громкость звука	Обычно ниже (до ~105 дБ)	Значительно выше (часто >110 дБ)
Тон звука	Чаще монотонный, высокий	Может быть монотонным или прерывистым ("би-би"), обычно более низкий
Потребляемый ток	Низкий	Высокий
Устойчивость к напряжению	Выше, менее чувствительны к перепадам	Может требоваться стабильное напряжение
Габариты и вес	Меньше и легче	Больше и тяжелее
Надежность	Высокая (нет движущихся частей)	Высокая, но износ мембраны/якоря возможен
Типичное применение	Легковые автомобили, где не нужна экстремальная громкость	Грузовые автомобили, автобусы, спецтехника, ситуации, требующие максимальной слышимости

Выбор между типами зависит от конкретных требований: необходимой громкости предупреждения, доступного пространства для установки, возможностей бортовой электросети и типа транспортного средства. Для большинства легковых автомобилей достаточно пьезоэлектрического сигнализатора, в то время как для крупногабаритного транспорта предпочтительнее мощные электромагнитные модели.

Ключевые критерии выбора подходящего сигнала

Определение соответствия сигнала техническим требованиям транспортного средства является первоочередной задачей. Проверьте напряжение бортовой сети автомобиля (12V или 24V) и физические габариты устройства, гарантируя его беспроблемное размещение в штатном месте или выбранной позиции. Игнорирование этих параметров приведёт к некорректной работе или механическому несоответствию.

Оцените громкость и тональность звукового оповещения, ориентируясь на законодательные нормы вашего региона и условия эксплуатации авто. Слишком тихий сигнал не выполнит свою предупредительную функцию, а чрезмерно громкий может расцениваться как нарушение. Приоритет имеют чёткие, хорошо различимые тона без раздражающего эффекта.

Дополнительные аспекты для анализа

Тип устройства: Электромеханические («биперы») отличаются высокой надёжностью, электронные – большим разнообразием мелодий и тонов.
Класс защиты (IP): Выбирайте модели с индексом не ниже IP54 для устойчивости к влаге, пыли и перепадам температур.
Способ крепления: Убедитесь в наличии подходящих кронштейнов или совместимости с заводскими посадочными точками.
Сертификация: Наличие отметок ГОСТ Р, ECE R28 или аналогичных подтверждает легальность использования на дорогах.

Критерий	Важные нюансы
Потребляемый ток	Превышение нагрузки может вызвать перегорание предохранителя
Качество корпуса	Ударопрочный пластик или металл увеличивают срок службы
Комплектация	Наличие проводов, разъёмов и крепежа упрощает монтаж

Отдавайте предпочтение проверенным брендам, предоставляющим гарантию и имеющим положительные отзывы. Избегайте откровенно дешёвых безымянных изделий – их долговечность и соответствие заявленным характеристикам часто сомнительны.

Рейтинг проверенных производителей звуковых сигналов

При выборе устройства для оповещения о движении задним ходом ключевыми критериями становятся надежность, громкость и соответствие техническим стандартам. Ниже представлены проверенные бренды, зарекомендовавшие себя на рынке автоаксессуаров.

Рейтинг основан на анализе отзывов автовладельцев, тестов долговечности и соответствия заявленным характеристикам. Все производители из списка предлагают сертифицированные изделия с гарантией.

Производитель	Ключевые преимущества	Типовой срок службы
HELLA	Немецкое качество сборки, влагозащита IP67, стабильная работа при -40°C...+85°C	5-7 лет
Bosch	Высокая громкость (110-115 дБ), компактные корпуса, устойчивость к вибрациям	4-6 лет
Pioneer	Чистый звуковой тон, защита от короткого замыкания, простота установки	5+ лет
Stebel	Итальянские компоненты, двухтональные сигналы, усиленные мембраны	3-5 лет
JBL	Специализированные модели для коммерческого транспорта, пылезащитные корпуса	4-5 лет

При монтаже обязательно учитывайте:

Требования ГОСТ Р 41.28-2001 к уровню звука (не менее 93 дБ)
Необходимость подключения через реле для защиты электропроводки
Рекомендуемое расположение – вне зоны прямого попадания грязи и воды

Поиск и сравнение моделей в интернет-магазинах

Определите ключевые параметры для выбора сигнала заднего хода: тип звука (монотонный, прерывистый), громкость (в децибелах), напряжение питания (12В/24В), степень защиты (IP-рейтинг от влаги и пыли), наличие светодиодного индикатора и способ крепления (винтовое или магнитное). Уточните совместимость с вашим автомобилем, особенно если установлена камера заднего вида или парктроники.

Используйте фильтры в интернет-магазинах автозапчастей (например: Exist.ru, Auto3N, Drom.ru) и агрегаторах (Яндекс.Маркет, Goods.ru). Сравнивайте предложения минимум 3-5 продавцов, обращая внимание на бренды (Starline, Pandora, Mayak, TMC). Проверяйте комплектацию: некоторые модели включают реле времени для автоматического отключения сигнала, монтажные скобы или переходники.

Критерии сравнения

Параметр	Варианты	На что влияет
Тип звука	Постоянный/Прерывистый	Заметность для пешеходов
Громкость	90-120 дБ	Слышимость в шумной среде
Напряжение	12В (легковые) / 24В (грузовые)	Совместимость с бортовой сетью
Класс защиты	IP44, IP55, IP67	Устойчивость к погодным условиям

Обязательно проверяйте:

Сертификацию – соответствие ГОСТ Р 41.28-2001 (шумовые параметры)
Отзывы о простоте установки – наличие понятной инструкции
Гарантийный срок – от 6 месяцев до 2 лет

Обращайте внимание на стоимость доставки и сроки возврата. Дешевые модели (до 500 руб.) часто имеют низкую пылевлагозащиту, а устройства ценой от 1 000 руб. обычно оснащены дополнительным функционалом, например, регулировкой тона.

Необходимые инструменты для самостоятельной установки

Собрать правильный набор инструментов перед началом работ – ключевой этап для успешного монтажа сигнала заднего хода. Отсутствие нужных приспособлений не только замедлит процесс, но и может привести к повреждению элементов автомобиля или некачественному подключению устройства.

Большинство требуемых инструментов стандартны и часто имеются в арсенале автовладельца. При подготовке ориентируйтесь на специфику вашей модели автомобиля и тип приобретенного сигнала (например, потребность в сверлении бампера или особенности крепления).

Базовый комплект

Ключи рожковые или накидные: Размеры 8-13 мм (для клемм аккумулятора и крепежных гаек).
Крестовая и плоская отвертки: Для демонтажа элементов обшивки багажника/салона и клеммных соединений.
Кусачки и стриппер: Для обрезки и зачистки проводов.
Клеммы и изолента: Для соединения и изоляции проводов (термоусадочные трубки предпочтительнее).
Тестер (мультиметр): Для проверки напряжения, поиска цепи заднего хода и "массы".

Дополнительные инструменты (в зависимости от ситуации)

Дрель со сверлом по металлу/пластику: Если требуется создать отверстие в бампере для динамика.
Коронка по металлу/пластику: Для аккуратных круглых отверстий под динамик.
Напильник или надфиль: Для обработки краев отверстия.
Пластиковые хомуты: Для фиксации жгута проводов.
Гаечный ключ (головка) на 10: Для подключения к лампе заднего хода (часто требуется доступ через технологическое отверстие в багажнике).
Фонарик: Для работы в плохо освещенных зонах багажника или под капотом.

Выбор оптимального места расположения сигнала на авто

Основная задача – обеспечить максимальную слышимость сигнала для окружающих при движении задним ходом, минимизируя дискомфорт для водителя. Ключевыми критериями являются направленность звукового потока строго назад, защита устройства от грязи/влаги и отсутствие вибраций при работе. Обязательно учитывайте конструктивные особенности конкретной модели авто: расположение глушителя, бампера, элементов подвески и электропроводки.

Избегайте зон с высоким риском механических повреждений (например, выступающие части под бампером) и мест, где звук может экранироваться элементами кузова. Убедитесь, что выбранная позиция не нарушает ПДД: сигнал не должен имитировать спецтранспорт и обязан соответствовать нормам по уровню шума. Приоритет – зоны с прямой видимостью назад и свободным распространением звуковой волны.

Варианты размещения и их особенности

Место установки	Преимущества	Недостатки
Внутри заднего бампера	Хорошая защита от грязи, интеграция в конструкцию	Риск приглушения звука, сложность монтажа
На раме за бампером	Отличная направленность звука, простота доступа	Подверженность коррозии, видимость снаружи
Ряд с фонарями заднего хода	Удобное подключение к проводке, гармоничный вид	Ограниченное пространство, тепловое воздействие ламп
На внутренней стенке багажника	Максимальная защита от внешних воздействий	Сильное приглушение звука, резонанс в салоне

Проверьте траекторию звука: после монтажа попросите помощника оценить слышимость сигнала сзади авто на расстоянии 5-7 метров.
Обеспечьте защиту: при наружном расположении используйте антикоррозийные крепежи и герметичные корпуса устройства.
Избегайте помех: не устанавливайте сигнал ближе 15 см к парктроникам, антеннам или блоку ABS.

Подготовка проводки: подключение к "массе" и источнику питания

Перед монтажом звукового сигнала заднего хода необходимо определить точки подключения к электрической цепи автомобиля. Основные требования – надёжный контакт с «минусом» (массой) и защищённым «плюсом», активирующимся при включении передачи заднего хода. Используйте проводку сечением не менее 1.5 мм² для исключения перегрузок.

Найдите штатный разъём фонарей заднего хода или провод, идущий к лампе. Цветовая маркировка проводов варьируется в зависимости от марки авто (часто жёлтый, зелёный с полосой или белый), поэтому сверьтесь с электросхемой. Для точной идентификации включите зажигание, активируйте заднюю передачу (при выжатом сцеплении на механике) и прозвоните тестером провода у задних фонарей.

Порядок подключения

Плюсовой провод сигнала: Соедините через клемму или пайку с проводом, на котором появляется +12V при включении задней передачи. Обязательно установите предохранитель (5-10А) как можно ближе к точке подключения к источнику.
Минусовой провод сигнала: Подключите к неокрашенной металлической части кузова (болт, скоба) вблизи места установки сигнала. Зачистите краску до металла, обработайте контакт антикором и надёжно зафиксируйте клемму.
Изоляция и фиксация: Все соединения защитите термоусадкой или изолентой. Провода проложите вдоль штатных жгутов, избегая подвижных элементов и острых кромок, закрепите пластиковыми хомутами.

Важно: Избегайте подключения напрямую к АКБ без реле или к незащищённым цепям. Проверьте работу сигнала мультиметром: при включении задней передачи на «плюсовом» проводе должно быть +12V относительно «массы».

Правильное соединение с цепью фонарей заднего хода

Подключение сигнала заднего хода осуществляется параллельно штатной лампе, что гарантирует синхронную работу с фонарями. Для этого необходимо найти провод +12V, активируемый при включении задней передачи. Используйте тестер для идентификации провода: при переключении КПП в режим заднего хода на нем должно появиться напряжение.

Избегайте подключения напрямую к лампе без предохранителя – это создает риск короткого замыкания. Все соединения тщательно изолируйте термоусадкой или изолентой. Убедитесь, что сечение проводов сигнала соответствует потребляемому току (обычно 1-3А).

Пошаговая инструкция подключения

Снимите отрицательную клемму с АКБ.
Демонтируйте обшивку багажника для доступа к проводам фонаря.
Определите плюсовой провод фонаря заднего хода:
- Стандартные цвета: желтый, зеленый или белый (уточните в мануале авто)
- Проверьте тестером: +12V при включенной передаче
Подключите красный провод сигнала к найденному +12V через предохранитель (5А).
Черный провод закрепите на кузове (чистый металл) или штатном минусе.

Ошибка	Последствие	Решение
Прямое подключение без предохранителя	Расплавление проводки при КЗ	Врезать предохранитель в 30 см от АКБ
Нарушение изоляции	Короткое замыкание на кузов	Двойная изоляция + пластиковые хомуты

Важно! При наличии штатной камеры заднего вида используйте для сигнала отдельный реле, чтобы избежать перегрузки цепи. Проверьте работу: при включении задней передачи должен звучать сигнал и гореть фонари.

Пошаговая инструкция монтажа сигнального устройства

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте инструменты: мультиметр, набор ключей, изоленту, кусачки, нож для зачистки проводов и комплект сигнала заднего хода.

Определите место установки звукового устройства в задней части автомобиля. Убедитесь, что выбранная зона защищена от влаги и грязи, имеет свободный доступ для подключения проводки и не контактирует с подвижными элементами кузова.

Снятие защиты багажника/бампера
Демонтируйте пластиковые панели в зоне монтажа, открутив крепежные винты или клипсы. Аккуратно отсоедините разъемы датчиков парковки при их наличии.
Поиск провода заднего хода
При включенной нейтральной передаче и зажигании (после временного подключения АКБ) с помощью мультиметра найдите в жгуте задних фонарей провод +12V. Ориентируйтесь на цветовую маркировку:
Типовые цвета: зеленый с красной полосой (Lada), фиолетовый/белый (Kia), желтый (VW).
Прокладка кабеля
Зачистите изоляцию найденного провода на 8-10 мм. Проложите дополнительный кабель от зоны фонаря к месту установки сигнала, фиксируя его стяжками вдали от горячих деталей и острых кромок.
Подключение питания
- Красный провод сигнала через предохранитель (5А) подсоедините к зачищенному проводу фонаря
- Черный провод закрепите на кузовной детали болтом (обязательно зачистите точку контакта от краски)
Крепление устройства
Установите корпус сигнала вырезом вперед с помощью саморезов или штатных креплений. Проверьте отсутствие вибрации при постукивании по кузову.
Проверка работы
Включите зажигание, активируйте заднюю передачу. Убедитесь в наличии звукового сигнала (85-110 дБ). При отсутствии звука перепроверьте полярность и надежность контактов.
Финишная сборка
Изолируйте все соединения термоусадкой. Закрепите проводку, установите на место снятые панели. Протестируйте работу устройства в движении на закрытой территории.

Тестирование работоспособности после установки

После завершения монтажа сигнала заднего хода критически важно провести комплексную проверку его корректного функционирования. Это исключит потенциальные риски и гарантирует соответствие устройства техническим и правовым требованиям.

Начните тестирование с визуального осмотра: убедитесь в отсутствии повреждений проводки, надежности крепления динамика и герметичности соединений. Проверьте полярность подключения к источнику питания и цепи фонарей заднего хода.

Этапы диагностики

Активация режима заднего хода:
- Запустите двигатель автомобиля
- Включите заднюю передачу при затянутом ручном тормозе
Контроль звукового сигнала:
- Убедитесь в четком срабатывании устройства без задержек
- Оцените громкость (рекомендуется 75-100 дБ)
- Проверьте тональность на отсутствие хрипов и искажений
Проверка автоматизации:
- Сигнал должен включаться только при включенной задней передаче
- Отключите передачу – звук должен немедленно прекратиться

Параметр	Норма	Метод проверки
Время активации	< 1 секунды	Секундомер при переключении передач
Напряжение питания	12±0.5V	Мультиметр на клеммах динамика
Устойчивость к влаге	Отсутствие сбоев	Имитация дождя (опционально)

При выявлении отклонений последовательно проверьте: предохранители цепи, целостность изоляции проводов, надежность контакта "массы". Если сигнал не активируется – используйте тестер для прозвона цепи от АКБ до динамика.

Финишный этап – тест-драйв в безопасной зоне. Убедитесь, что звук слышен с расстояния 15-20 метров и не вызывает дискомфорта внутри салона. Регулярная проверка раз в 3 месяца предотвратит внезапные отказы оборудования.

Разбор частых проблем и их оперативное устранение

После монтажа звукового сигнала заднего хода автовладельцы иногда сталкиваются с некорректной работой устройства. Основные симптомы включают полное отсутствие звука, постоянное гудение вне зависимости от передачи, тихий или искаженный сигнал, а также ложные срабатывания. Эти неисправности обычно связаны с ошибками подключения, неполадками в реле, повреждением проводки или низким качеством самого оборудования.

Для быстрой диагностики потребуется мультиметр, изолента, набор отверток и схема подключения конкретной модели. Проверку начинайте с предохранителя цепи, затем исследуйте целостность проводов и надежность контактов. Особое внимание уделите точке подключения к лампе заднего хода – именно оттуда сигнализатор получает управляющее напряжение.

Типовые неполадки и методы их решения

Отсутствие звука при включении передачи:

Проверьте предохранитель (обычно F15-F25 в монтажном блоке) и замените при перегорании
Тестером убедитесь в наличии +12V на управляющем проводе сигнализатора при включенной задней передаче
Прозвоните "массу" – плохой контакт с кузовом частая причина неработоспособности

Постоянное гудение без включения передачи:

Короткое замыкание в управляющем кабеле: отсоедините провод от лампы заднего хода, если гудение прекратилось – ищите замыкание на +12V
Залипание реле: постучите по корпусу реле, при неисправности замените компонент

Тихий или хрипящий звук:

Низкое напряжение: замерьте мультиметром параметры на клеммах при активации (минимум 10.8V)
Проверьте герметичность корпуса (для пьезоэлементов влага вызывает искажения)
Механические препятствия: уберите грязь, снег или лед с излучателя

Ложные срабатывания:

Убедитесь в отсутствии перепутанных проводов: управляющий кабель не должен контактировать с "+" аккумулятора
Проверьте изоляцию в местах прохождения через металлические перегородки (используйте гофру)
Протестируйте концевые выключатели КПП – износ может вызывать паразитное напряжение

Симптом	Вероятная причина	Экспресс-проверка
Сигнал срабатывает с задержкой	Окисление контактов лампы заднего хода	Очистка разъема фары WD-40
Громкость снижается на прогретом двигателе	Деградация динамика/пьезоэлемента	Замена сигнализатора
Прерывистое звучание	Ослабление клемм на аккумуляторе	Затяжка болтов массы

Важно: При использовании дешевых безымянных сигнализаторов часты внутренние дефекты катушек. Если диагностика проводки не выявила проблем – протестируйте устройство прямым подключением к АКБ.

Советы по эксплуатации и обслуживанию сигнальной системы

Регулярно проверяйте работоспособность звукового сигнала при включении задней передачи. Для этого попросите помощника проконтролировать громкость и тональность звука во время маневрирования. Игнорирование неисправностей может привести к аварийным ситуациям на парковке или в зонах с ограниченной видимостью.

Следите за чистотой динамика и места установки датчика активации. Грязь, снег или дорожные реагенты способны заглушить звук или вызвать ложные срабатывания. При мойке автомобиля избегайте прямого попадания мощной струи воды на электронные компоненты системы.

Ключевые рекомендации

Диагностика проводки: Каждые 3 месяца осматривайте кабели на предмет перетираний, окисления контактов или расплавленной изоляции – особенно в местах прохождения через кузовные отверстия.
Защита от коррозии: Обрабатывайте клеммы подключения к бортовой сети антикоррозийным спреем, если устройство установлено в зоне повышенной влажности (под бампером, возле колесных арок).
Калибровка чувствительности: При ложных срабатываниях отрегулируйте положение датчика относительно трансмиссии согласно инструкции производителя.

Проблема	Действие
Прерывистый звук	Проверить надежность соединения «массы» с кузовом и контакты реле
Отсутствие сигнала	Протестировать предохранитель цепи (обычно 5-10А) мультиметром
Посторонние хрипы	Заменить динамик – износ мембраны неизбежен при экстремальных температурах

Не используйте устройства с поврежденным корпусом: попадание влаги вызывает короткое замыкание. При замене динамика выбирайте модели с идентичным сопротивлением (обычно 4-8 Ом) – несоответствие параметров выведет из строя реле управления.

Список источников

Источники информации охватывают технические аспекты звуковых сигналов заднего хода и практические рекомендации по их выбору и монтажу.

Материалы включают официальные документы, руководства производителей и экспертные обзоры автомобильного оборудования.

Технические спецификации сигналов заднего хода от производителей (Hella, Bosch, Mayak)
Официальные инструкции по установке от автопроизводителей (ВАЗ, KIA, Renault)
ГОСТ Р 41.28-2001 "Единообразные предписания относительно звуковых сигналов"
Экспертные публикации в журналах «За рулём» и «Авторевю»
Видеоинструкции по подключению на платформах YouTube и Drom.ru
Отзывы пользователей на автомобильных форумах (Drive2.ru, OffRoadDrive.ru)
Каталоги интернет-магазинов автозапчастей (Exist.ru, Emex.ru)
