Выбор катушки зажигания для ВАЗ 2106

Статья обновлена: 18.08.2025

Исправная работа системы зажигания критически важна для любого автомобиля, и ВАЗ 2106 не исключение. Катушка зажигания здесь выступает ключевым элементом, преобразующим низковольтный ток от аккумулятора в высокое напряжение для образования искры на свечах.

Выбор новой катушки требует понимания особенностей конструкции и характеристик оригинальных деталей. Неправильный подбор этого компонента неизбежно ведет к перебоям в работе двигателя, повышенному расходу топлива и потере мощности.

В этом материале мы разберем ключевые параметры выбора катушки зажигания для ВАЗ 2106, сравним оригинальные и альтернативные варианты, а также дадим практические рекомендации по замене.

Основные функции катушки в системе зажигания

Катушка зажигания выполняет роль высоковольтного трансформатора в системе зажигания ВАЗ 2106. Ее критическая задача – преобразовывать низкое напряжение бортовой сети (12 В) в импульсы высокого напряжения (15-30 кВ), необходимые для образования искры на свечах.

Без корректной работы катушки воспламенение топливно-воздушной смеси в цилиндрах становится невозможным. Она обеспечивает синхронизацию искрообразования с тактами работы двигателя, напрямую влияя на стабильность запуска и динамические характеристики автомобиля.

Ключевые функции:

Преобразование напряжения: повышение 12В от АКБ до 15 000–30 000В для пробоя искрового промежутка свечи.
Накопление энергии: создание мощного магнитного поля в первичной обмотке при подаче тока, которое мгновенно коллапсирует при разрыве цепи, генерируя высокое напряжение.
Генерация импульса: формирование короткого высоковольтного разряда строго в момент, определенный датчиком Холла или контактами трамблера.
Обеспечение энергии искры: передача достаточного заряда для гарантированного воспламенения топливной смеси при любых условиях (холодный пуск, высокая влажность).

Типичные признаки неисправности катушки зажигания ВАЗ 2106

Наиболее очевидным признаком проблем с катушкой зажигания является троение двигателя – потеря равномерности работы на холостом ходу и под нагрузкой. Двигатель начинает вибрировать, дергаться, особенно заметно это при попытке плавно тронуться с места или при движении на малой скорости. Троение часто сопровождается заметным падением мощности силового агрегата.

Серьезные трудности возникают с запуском двигателя. Стартер крутит коленвал, но мотор либо не схватывает вовсе, либо запускается с большим трудом после многочисленных попыток. Особенно ярко это проявляется в сырую или холодную погоду, когда требования к энергии искрообразования максимальны.

Диагностика по состоянию свечей

Осмотр свечей зажигания после работы двигателя (даже кратковременной) может дать важную подсказку. При неисправности катушки одна или две свечи (в зависимости от типа катушки – одиночная или сдвоенная на ВАЗ 2106) будут иметь сильно отличающийся внешний вид: они могут быть абсолютно мокрыми от несгоревшего топлива или, наоборот, идеально чистыми, в то время как остальные свечи будут иметь нормальный нагар рабочего конуса изолятора.

Другие характерные симптомы включают в себя:

Провалы мощности и рывки при разгоне или движении под нагрузкой (например, в гору).
Самопроизвольная остановка двигателя на холостом ходу или сразу после запуска.
Заметное увеличение расхода топлива из-за неэффективного сгорания смеси в одном или двух цилиндрах.
Появление хлопков (микровзрывов несгоревшей смеси) во впускном коллекторе или глушителе.
Запах не сгоревшего бензина из выхлопной трубы на работающем двигателе.

Код OBD-II (актуально для инж. систем)	Описание (Возможная связь с катушкой)
P0300	Пропуски воспламенения в цилиндрах (Random/Multiple)
P0301, P0302, P0303, P0304	Пропуски воспламенения в конкретном цилиндре (1, 2, 3, 4)
P0350	Неисправность цепи катушки зажигания (обобщенный)
P0351, P0352, P0353, P0354	Неисправность цепи катушки зажигания для цилиндра 1, 2, 3, 4

Примечание: ВАЗ 2106 с карбюратором не имеет самодиагностики OBD-II, коды приведены для справки на случай установки инжекторного двигателя или использования внешних сканеров при подозрении на катушку.

Игнорирование этих признаков приводит к ускоренному износу каталитического нейтрализатора (если он установлен), замасливанию свечей в неработающих цилиндрах, разбавлению моторного масла бензином и, как следствие, к серьезным повреждениям двигателя. Продолжать эксплуатацию автомобиля с симптомами неисправной катушки зажигания крайне не рекомендуется.

Как проверить искрообразование мультиметром

Проверка сопротивления первичной обмотки: Установите мультиметр в режим измерения сопротивления (Ω) в диапазоне 0–20 Ом. Подсоедините щупы к контактам низкого напряжения на катушке (клеммы "Б+" и "К"). Исправная катушка ВАЗ 2106 покажет 3–4 Ом. Отклонение значений указывает на обрыв или межвитковое замыкание.

Проверка сопротивления вторичной обмотки: Переключите мультиметр на диапазон 0–20 кОм. Один щуп установите на центральный высоковольтный вывод катушки, второй – на клемму "Б+". Норма для исправной катушки – 7–9 кОм. Нулевое значение свидетельствует о замыкании, бесконечность – об обрыве обмотки.

Дополнительные проверки

Тест изоляции: Установите мультиметр в режим мегаомметра (20 МОм). Замеряйте сопротивление между корпусом катушки и каждым электрическим контактом. Значение должно быть бесконечным – любое показание указывает на пробой изоляции.
Проверка контактов: Осмотрите клеммы "Б+" и "К" на предмет окисления или механических повреждений, которые нарушают контакт.

Обмотка	Точки замера	Норма (Ом/кОм)	Неисправность
Первичная	"Б+" ↔ "К"	3.0–4.0	Обрыв (>20), КЗ (0)
Вторичная	Центральный вывод ↔ "Б+"	7000–9000	Обрыв (∞), КЗ (0)

Отсоедините провода от катушки и протрите контакты.
Выполните замеры сопротивлений по указанным точкам.
Сравните результаты с нормативными значениями.
При отклонениях более 15% замените катушку.

Диагностика межвиткового замыкания обмоток

Межвитковое замыкание в катушке зажигания – сложно диагностируемая неисправность, так как визуально она не определяется, а изменение сопротивления обмоток может быть незначительным. Это приводит к локальному перегреву, снижению напряжения во вторичной цепи и пропускам воспламенения топливной смеси.

Обнаружение дефекта требует комплексного подхода, поскольку стандартная проверка омметром часто не выявляет проблему из-за малой площади повреждения витков. Необходимо применять методы, фиксирующие изменения рабочих характеристик катушки под нагрузкой.

Основные методы выявления замыкания

Контроль сопротивления обмоток: Измерьте мультиметром сопротивление первичной (норма: 3–3.5 Ом) и вторичной обмоток (7.5–9.5 кОм). Отклонение >10% – тревожный признак, но при межвитковом замыкании показатели часто остаются в норме.
Тестирование искрообразования:
1. Снимите центральный ВВ-провод с крышки трамблера
2. Расположите его на расстоянии 5–7 мм от массы двигателя
3. Прокрутите двигатель стартером
Результат: Слабая прерывистая искра красного цвета или её отсутствие указывает на проблему (исключите неисправность коммутатора и проводов).
Проверка индуктивности: Используйте LC-метр для замера индуктивности первичной обмотки (паспортное значение: 8–12 Гн). Падение показателя >15% свидетельствует о межвитковом замыкании.
Анализ формы импульса осциллографом: Подключите прибор к первичной цепи. Искажение переднего фронта импульса и "проседание" амплитуды – характерные признаки замыкания.
Термоконтроль: Запустите двигатель на 10–15 минут. Сильный нагрев корпуса катушки (выше 60–70°C) при исправной проводке подтверждает межвитковое замыкание.

Параметр	Исправная катушка	При межвитковом замыкании
Температура корпуса	Умеренная (40–50°C)	Локальный перегрев (>70°C)
Форма импульса (осциллограф)	Чёткие пики без "просадок"	Деформация фронта, снижение амплитуды
Работа двигателя	Устойчивые холостые обороты	Провалы при разгоне, троение

Различия контактной и бесконтактной систем зажигания

Контактная система зажигания использует механический прерыватель для управления первичной цепью катушки. При вращении вала трамблера кулачок размыкает контакты, прерывая ток в первичной обмотке катушки и генерируя высокое напряжение во вторичной. Распределение искры по цилиндрам осуществляется механическим бегунком. Эта система требовательна к чистоте и зазору контактов, которые подвержены обгоранию и износу.

Бесконтактная система заменяет механические контакты электронным коммутатором и датчиком Холла (или индуктивным). Датчик фиксирует положение вала трамблера, а коммутатор формирует управляющие импульсы для катушки. Механический бегунок сохраняется для распределения высокого напряжения. Отсутствие трущихся контактов повышает надежность, стабильность искрообразования и снижает потребность в обслуживании.

Ключевые отличия

Принцип управления: Механический прерыватель (контактная) vs. Датчик Холла + Коммутатор (бесконтактная).
Надежность: Контакты обгорают и изнашиваются, требуют регулировки зазора и чистки. Бесконтактная система не имеет изнашиваемых контактов.
Качество искры: Бесконтактная система обеспечивает более мощную и стабильную искру на всех режимах работы двигателя, особенно на высоких оборотах.
Обслуживание: Контактная система нуждается в регулярной проверке и регулировке зазора (0.3-0.4 мм), чистке контактов. Бесконтактная система практически не требует обслуживания.
Совместимость катушек: Контактная система использует катушку Б-117А. Бесконтактная система требует катушку с пониженным сопротивлением первичной обмотки (27.7.3705 или аналоги).
Влияние на двигатель: Нестабильная работа контактной системы ведет к пропускам зажигания, потере мощности и увеличению расхода топлива. Бесконтактная система улучшает запуск, стабильность холостого хода и динамику.

Характеристика	Контактная система	Бесконтактная система
Компонент управления	Механический прерыватель	Датчик Холла + Коммутатор
Требуемое обслуживание	Регулярная чистка/регулировка контактов	Минимальное
Стабильность искры	Снижается с ростом оборотов	Высокая на всех оборотах
Рекомендуемая катушка	Б-117А	27.7.3705

Определение типа установленной системы на ВАЗ 2106

На ВАЗ 2106 применялись две принципиально разные системы зажигания: контактная (классическая) и бесконтактная (электронная). Их различие критично при подборе катушки зажигания.

Ошибка в определении типа системы приведет к несовместимости компонентов, сбоям в работе двигателя или выходу катушки из строя.

Ключевые отличительные признаки систем

Критерий	Контактная система	Бесконтактная система
Трамблер	Под крышкой расположены механические контакты (кулачковая группа)	Внутри установлен датчик Холла (пластина с 4-контактным разъемом)
Коммутатор	Отсутствует	Металлическая коробка размером со спичечный коробок (крепление на левом брызговике)
Проводка	От трамблера к катушке идет 1 толстый провод	К трамблеру подключен жгут с 4-5 тонкими проводами

Дополнительные методы проверки:

Осмотрите катушку зажигания:
- Контактные системы используют катушки Б-117А с клеммами «ВК» и «ВК-Б»
- Бесконтактные комплектуются катушками 27.3705 с маркировкой «1» и «+» на клеммах
Проверьте год выпуска авто:
- До 1985 г. – преимущественно контактные системы
- После 1985 г. – массовый переход на бесконтактные

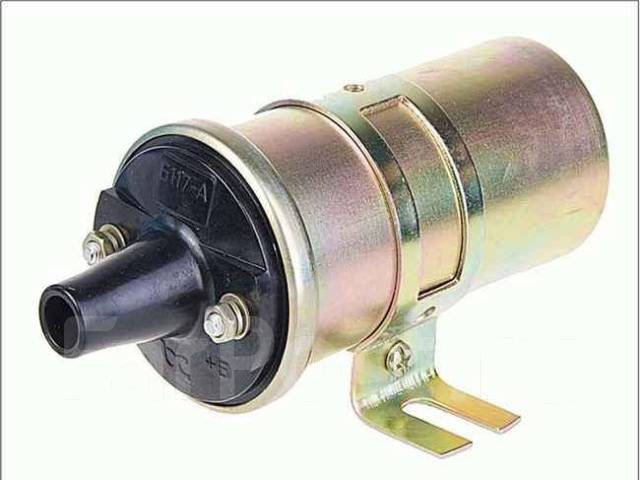

Катушка Б117А: характеристики и применение

Катушка зажигания Б117А – классический образец для контактных систем зажигания ВАЗ "классики". Конструктивно выполнена в маслонаполненном металлическом корпусе, обеспечивающем защиту от перегрева и вибраций. Оснащена первичной и вторичной обмотками на магнитопроводе, а также высоковольтным выводом традиционного типа.

Применяется исключительно в автомобилях с контактной системой зажигания (ВАЗ 2101-2107, Нива 2121). Несовместима с бесконтактными (электронными) системами типа БСЗ, где требуются катушки с низким сопротивлением первичной обмотки. Для корректной работы требует подключения через балластный резистор.

Технические параметры

Ключевые характеристики:

Сопротивление обмоток:
- Первичная: 3.1-3.4 Ом
- Вторичная: 20-22 кОм
Напряжение искрообразования: до 18 кВ
Рабочее напряжение: 12 В (с балластным резистором)
Полярность: Отрицательная на "массу"

Особенности подключения:

Вывод "Б"	Подключение к замку зажигания (через балластный резистор)
Вывод "К"	Соединение с прерывателем-распределителем
Центральный вывод	Подсоединение к крышке трамблера

Эксплуатационные нюансы:

Обязательная установка балластного резистора (величиной 0.9-1.1 Ом) в цепь питания.
Запрещено использование с электронными коммутаторами – вызывает перегрев и выход из строя.
Требует периодического контроля герметичности корпуса (утечка масла приводит к пробою).
Рекомендуется проверка сопротивления обмоток при диагностике пропусков зажигания.

Катушка 27.3705: особенности для бесконтактных систем

Катушка зажигания 27.3705 специально разработана для работы в бесконтактных системах зажигания ВАЗ 2106 с электронным коммутатором. Ее ключевая особенность – пониженное сопротивление первичной обмотки (0,42-0,52 Ом), что обеспечивает увеличенную силу тока в цепи. Это критически важно для генерации высоковольтного импульса достаточной мощности при использовании датчика Холла и транзисторного управления.

Конструкция катушки оптимизирована под высокую частоту искрообразования и постоянную нагрузку, характерную для электронных систем. Герметичный корпус заполнен трансформаторным маслом, улучшающим теплоотвод и предотвращающим внутренние разряды. Отличительная черта – отсутствие дополнительного резистора, так как необходимое сопротивление уже заложено в обмотках.

Технические характеристики и совместимость

Параметр	Значение
Сопротивление первичной обмотки	0,45 ± 0,05 Ом
Сопротивление вторичной обмотки	5,0 ± 0,5 кОм
Рабочее напряжение	12-14 В
Совместимые коммутаторы	3620.3734, 76.3734, HIM-52

Критические отличия от катушек контактных систем:

В 3 раза ниже сопротивление первичной обмотки (у Б117А – 3,0-3,5 Ом)
Прямое подключение к коммутатору без балластного резистора
Усиленная изоляция вторичной обмотки

При установке на ВАЗ 2106 с бесконтактным зажиганием обязательна проверка:

Маркировки на корпусе (27.3705 или 027.3705)
Наличия выходного провода высокого напряжения в центральном разъеме
Соответствия цвета подводящих проводов: "Б" – +12В, "К" – к коммутатору

Совместимость катушек с разными трамблёрами

На ВАЗ 2106 применялись две основные системы зажигания: контактная (классическая) и бесконтактная (электронная). Катушка зажигания должна строго соответствовать типу установленного трамблёра и системе в целом. Неправильный подбор приведёт к нестабильной работе двигателя или полному отказу системы зажигания.

Ключевое отличие катушек для разных систем – величина сопротивления обмоток. Катушки для контактной системы имеют низкое сопротивление первичной обмотки (около 3-4 Ом), тогда как для бесконтактной – значительно выше (около 0.5 Ом). Использование "контактной" катушки с электронным трамблёром вызовет перегрев коммутатора и его выход из строя.

Правильные сочетания

Для гарантированной совместимости придерживайтесь следующих комбинаций:

Контактный трамблёр (например, Р-125Б, Р-126): Только катушка типа Б117А (или аналоги: Б115-В, 27.3705).
Бесконтактный трамблёр (например, 38.3706, 038.3706-01 с коммутатором): Только катушка типа 27.3705 или 3122.3705 (высокоомная, с маркировкой "для электронного зажигания").

Таблица совместимости

Тип трамблёра	Примеры моделей	Подходящая катушка	Критичный параметр
Контактный	Р-125Б, Р-126	Б117А, Б115-В, 27.3705 (старая версия)	Сопротивление первичн. обмотки: ~3.5 Ом
Бесконтактный (электронный)	38.3706, 038.3706-01	27.3705 (новая), 3122.3705, 8352.12	Сопротивление первичн. обмотки: ~0.45-0.55 Ом

Важные нюансы:

Катушки Б116 (от более ранних моделей ВАЗ) не подходят для ВАЗ 2106 – у них другой крепёж и характеристики.
Универсальные катушки (например, "Евро") требуют проверки спецификации – они могут быть предназначены только для одной из систем.
При замене трамблёра на бесконтактный обязательно меняйте катушку на соответствующую электронной системе.

Всегда сверяйте технические характеристики катушки (особенно сопротивление обмоток) перед покупкой. Использование "неродной" катушки чревато выходом из строя контактов прерывателя или коммутатора.

Параметры сопротивления первичной обмотки

Сопротивление первичной обмотки критично для корректной работы системы зажигания ВАЗ 2106. Этот параметр напрямую влияет на силу тока в низковольтной цепи и время накопления энергии в катушке перед образованием искры.

Нормативное значение для большинства катушек ВАЗ 2106 (типа Б117-А) составляет 3.07–3.5 Ом при температуре +25°C. Замеры выполняются мультиметром между контактами «+Б» и «-К» на корпусе катушки.

Ключевые аспекты при проверке и выборе

Отклонения от нормы приводят к следующим проблемам:

Повышенное сопротивление (более 3.5 Ом): Уменьшение силы тока → слабая искра, пропуски зажигания
Пониженное сопротивление (менее 3.0 Ом): Перегрев катушки, оплавление изоляции, риск выхода из строя коммутатора

Таблица соответствия для распространенных моделей:

Тип катушки	Норма (Ом)
Б117-А (штатная)	3.07–3.5
27.3705 (бесконтактное зажигание)	0.45–0.55

Перед установкой новой катушки обязательно:

Сверить паспортные значения с требованиями системы зажигания автомобиля (контактная/бесконтактная)
Проверить фактическое сопротивление мультиметром
Убедиться в отсутствии межвитковых замыканий (показания не должны "плавать")

Нормативные значения сопротивления вторичной обмотки

Сопротивление вторичной обмотки катушки зажигания напрямую влияет на формирование высоковольтного импульса для воспламенения топливной смеси. Для корректной работы двигателя ВАЗ 2106 этот параметр должен строго соответствовать установленным заводом нормам.

Отклонение от регламентированных значений приводит к снижению искрообразования, перебоям в работе цилиндров, повышенной нагрузке на трамблёр и свечи, а также увеличивает риск пробоя изоляции. Контроль сопротивления выполняется мультиметром при температуре +20±5°C после отключения проводов.

Стандартные параметры для ВАЗ 2106

Номинальное сопротивление вторичной обмотки для оригинальных катушек типа Б.117-А и аналогов:

Температура измерения	Диапазон нормы	Критическое отклонение
+20°C	7.4–9.2 кОм	±1.5 кОм

Важные уточнения:

Измерение производится между центральным высоковольтным выводом и клеммой «+Б» катушки
Превышение 10.7 кОм указывает на обрыв обмотки, значение ниже 5.9 кОм – на межвитковое замыкание
При замене катушки допускается применение аналогов (например, Tesla FU0007) с отклонением не более ±0.3 кОм от номинала

Как расшифровать маркировку на корпусе катушки

Маркировка катушки зажигания содержит ключевые технические параметры, необходимые для правильного выбора. Она обычно наносится лазером или краской на корпус устройства в виде буквенно-цифрового кода.

Расшифровка позволяет определить соответствие детали модели двигателя и системе зажигания. Игнорирование этих данных может привести к некорректной работе или выходу узла из строя.

Основные элементы маркировки

Стандартная маркировка включает несколько групп символов:

Заводской артикул (например, 27.3705 или 8352.12) – уникальный код производителя
Напряжение первичной обмотки – 12В для классических систем
Модификация системы зажигания:
- Б – контактная (трамблер)
- Б без дополнительных обозначений – бесконтактная
Дата производства в формате ЧЧ.ММ.ГГ или ГГ.ММ.ДД

Маркировка	Значение	Пример
27.3705	Артикул для контактного зажигания	ВАЗ 2101-2107
27.3705-01	Артикул для бесконтактного зажигания	ВАЗ 2108-21099
12V	Рабочее напряжение бортовой сети	Обязательно для всех ВАЗ

Важно: Катушки с маркировкой Б117А или Б115-В1 предназначены для устаревших систем и не подходят для ВАЗ 2106. Для бесконтактного зажигания требуется модель с пониженным сопротивлением первичной обмотки (0.45±0.05 Ом против 3.0±0.3 Ом у контактных версий).

Оригинальные катушки зажигания ВАЗ: артикулы и поставщики

Оригинальные катушки зажигания для ВАЗ 2106 выпускались под каталожными номерами 27.3705 (ранняя версия с разъемом под трамблер) и 8352.12 (более поздний вариант с другим разъемом). Оба артикула соответствуют заводским спецификациям и обеспечивают корректное напряжение искрообразования в классической контактной системе зажигания автомобиля.

Основным производителем оригинальных компонентов для "шестерки" являлся АвтоВАЗ. Ключевыми поставщиками на конвейер и в сервисные сети были предприятия группы АО "Российские автомобильные компоненты" (РАК), включая заводы в Тольятти и Самаре. После снятия модели с производства оригинальные катушки поставляются исключительно через дилерскую сеть LADA и официальные автозапчасти.

Артикулы и совместимость

27.3705 – базовая версия с клеммой "ВК" и выводом высокого напряжения
8352.12 – модернизированная версия с улучшенной изоляцией

Производитель	Статус	Особенности
АО "АвтоВАЗ"	Оригинал	Клеймо VAZ, голубая эпоксидная заливка
ЗАЗ (Заволжский завод)	ОЕМ-поставщик	Аналогичное качество, маркировка треугольником

При выборе проверяйте наличие заводского логотипа и маркировки сопротивления первичной обмотки (3.07-3.5 Ом). Контрафактные изделия часто имеют нечеткое литье корпуса и отклонения в омических показателях.

Обзор производителей: Bosch, Fenox, Tesla

При выборе катушки зажигания для ВАЗ 2106 ключевыми критериями остаются надежность искрообразования, соответствие заводским параметрам и устойчивость к температурным перегрузкам. Качественная деталь обеспечивает стабильный запуск двигателя и полноценное сгорание топливной смеси даже в сложных условиях эксплуатации.

Сравнение популярных брендов поможет определить оптимальный вариант с учетом требований к сроку службы и бюджету. Каждый производитель использует собственные технологические решения, влияющие на эксплуатационные характеристики изделия.

Сравнительный анализ

Рассмотрим ключевые особенности продукции лидирующих марок:

Производитель	Преимущества	Недостатки
Bosch	Высокая точность сборки, герметичная изоляция обмоток, стабильное выходное напряжение до 25 кВ	Стоимость выше аналогов на 30-40%, риск подделок
Fenox	Оптимальное сочетание цены и качества, усиленная изоляция корпуса, адаптация к СНГ	Средний ресурс (2-3 года), возможны отклонения в параметрах у отдельных партий
Tesla	Улучшенная система охлаждения, устойчивость к вибрациям, доступная цена	Ограниченная дилерская сеть, риск приобретения устаревших модификаций

Рекомендации по выбору:

Bosch – для интенсивной эксплуатации и модернизированных двигателей
Fenox – стандартные условия при ограниченном бюджете
Tesla – городской режим с акцентом на ценовую доступность

Обязательно проверяйте маркировку на корпусе и соответствие каталожному номеру (0221114070 для ВАЗ 2106). Избегайте изделий с нечитаемыми лазерными гравировками или отсутствием защитной упаковки – это признаки контрафакта.

Преимущества и недостатки отечественных аналогов

Отечественные катушки зажигания для ВАЗ 2106 привлекают ценовой доступностью и полной совместимостью с заводской электропроводкой автомобиля. Их конструкция учитывает особенности работы в условиях российского климата и топлива, а ремонтопригодность упрощает обслуживание в обычных гаражных условиях.

Ключевым минусом является нестабильное качество сборки и материалов: обмотки могут перегорать при перегрузках, а корпуса часто не обеспечивают достаточной герметизации. Срок службы таких компонентов в среднем на 30-40% меньше оригинальных импортных аналогов, особенно при эксплуатации в экстремальных температурных режимах.

Сравнительные характеристики

Критерий	Преимущества	Недостатки
Цена	В 2-3 раза дешевле импортных	Экономия нивелируется частой заменой
Надёжность	Предсказуемые режимы отказа	Риск заводского брака до 15-20%
Ремонт	Широкая сеть сервисов	Низкая устойчивость к перегреву

При выборе стоит обратить внимание на производителя: изделия брендов «СОАТЭ» и «Калуга» демонстрируют лучшее соотношение цены и ресурса, тогда как безымянные комплектующие часто выходят из строя через 5-7 тыс. км пробега. Для продления срока службы критически важно:

Контролировать состояние высоковольтных проводов
Исключать перегрев корпуса (чистка от грязи)
Использовать только рекомендованные свечи

Критерии выбора между брендовой и бюджетной катушкой

Брендовые катушки (Bosch, Beru, Tesla) производятся с соблюдением строгих технологических стандартов. Они используют качественные материалы: медь высшей очистки в обмотках, термостойкий эпоксидный компаунд и керамические изоляторы. Это обеспечивает стабильную работу при экстремальных температурах и вибрациях.

Бюджетные аналоги часто экономят на материалах: применяют алюминиевую проволоку вместо медной, дешевые пластиковые корпуса и низкосортные изоляторы. Такие компоненты быстрее деградируют под воздействием тепла двигателя, что приводит к межвитковым замыканиям и снижению искрообразования.

Критерий	Брендовая катушка	Бюджетная катушка
Ресурс работы	80-120 тыс. км	20-40 тыс. км
Гарантия	До 3 лет	6-12 месяцев
Параметры искры	Стабильное напряжение 18-22 кВ	Просадки до 14-16 кВ под нагрузкой

Ключевые аспекты надёжности

Защита от пробоя: оригинальные катушки имеют многослойную изоляцию и кераминые клеммы, предотвращающие утечку тока. В дешёвых вариантах часто встречается одинарное лаковое покрытие обмоток, которое трескается при перегреве.

При выборе учитывайте:

Условия эксплуатации: для частых поездок или высоких нагрузок предпочтительны брендовые решения
Совместимость: даже бюджетные варианты должны иметь маркировку ОЕМ-номеров 27.3705 или 8352.12
Последствия отказа: выход из строя дешёвой катушки может вызвать:
- Пропуски зажигания
- Оплавление изолятора свечи
- Повреждение катализатора

Как отличить оригинал от подделки по внешним признакам

Внимательно осмотрите корпус изделия: оригинальная катушка зажигания ВАЗ 2106 имеет ровную литьевую форму без перекосов, заусенцев или неоднородностей пластика. Поверхность должна быть матовой, а места соединения половинок корпуса – плотными без видимых щелей. Обратите внимание на качество металлических контактов – они обязаны быть без следов коррозии и надежно зафиксированы.

Проверьте маркировку: на оригинале четко выбит номер детали (например, 27.3705 или 8352.12), логотип производителя (ОАО "ЗиТ" или "СОАТЭ"), дата производства. Надписи не стираются при трении, выполнены шрифтом без ошибок. Подделки часто имеют размытые, кривые или грамматически неверные обозначения.

Ключевые отличительные признаки

Упаковка: Оригинал поставляется в коробке с голографической наклейкой, штрих-кодом и полными техническими данными. Подделки используют серый картон с опечатками.
Клеммная колодка: На оригинале контакты расположены строго симметрично, пластик вокруг них армирован. У контрафакта возможен перекос или хрупкий пластик.
Вес: Оригинальная катушка весит 780-820 г. Более легкий вес (менее 750 г) указывает на отсутствие медной обмотки.
Защитные элементы: Наличие рельефного знака "R" в круге на корпусе и контрольного стикера с номером партии на упаковке.

Важно: Сравните изделие с фото оригинальных катушек в каталогах официальных поставщиков. Обращайте внимание на мельчайшие детали – даже незначительное отклонение в оттенке пластика или форме ребер жесткости свидетельствует о подделке.

Проверка документации и сертификатов при покупке

Обязательно запросите у продавца сопроводительные документы на катушку зажигания. Наличие официальных сертификатов соответствия ГОСТ Р или требованиям Таможенного союза (ТР ТС 018/2011) подтверждает безопасность изделия для эксплуатации в вашем автомобиле и его соответствие заявленным техническим характеристикам.

Внимательно изучите предоставленную документацию. Проверьте чёткость печати на сертификатах, наличие мокрых печатей организации-продавца и указание конкретного производителя детали. Сверьте артикул и модель катушки в документах с маркировкой на самом изделии – они должны полностью совпадать.

Ключевые моменты для проверки

Сертификат соответствия: Должен содержать данные об органе, выдавшем документ, сроке действия, производителе и точном наименовании товара.
Информация о производителе: Убедитесь в наличии полного названия компании-изготовителя и её контактных данных.
Технический паспорт или инструкция: Проверьте наличие перевода на русский язык и корректность указанных параметров (сопротивление обмоток, тип крепления).
Гарантийный талон: Уточните срок гарантии и условия её предоставления. Гарантийный талон должен быть заполнен продавцом.
Чек или товарная накладная: Сохраняйте как подтверждение легальности покупки.

Отсутствие документов или несоответствие информации в них – серьезный повод отказаться от покупки. Контрафактные или несертифицированные катушки часто имеют заниженные эксплуатационные характеристики, что приводит к перебоям в работе двигателя, повышенному расходу топлива и преждевременному выходу из строя.

Несовместимые модели катушек для ВАЗ 2106

Установка неподходящей катушки зажигания на ВАЗ 2106 способна спровоцировать серьезные неисправности: от перебоев в работе двигателя до повреждения трамблера или коммутатора. Конструктивные различия между моделями касаются не только физических габаритов, но и принципа формирования искры.

Основное различие заключается в типе системы зажигания – классическая контактная или бесконтактная (электронная). Катушки для этих систем имеют разное сопротивление первичной и вторичной обмоток, что напрямую влияет на их взаимозаменяемость.

Категорически не подходят

Катушки для бесконтактных систем (БСЗ) (например, 27.3705 или 8352.12). Используются с коммутатором и датчиком Холла. Имеют низкое сопротивление первичной обмотки (около 0.4 Ом). При подключении к контактной системе ВАЗ 2106 вызывают перегрев, быстрое выгорание контактов прерывателя в трамблере и выход катушки из строя.
Катушки от иномарок или современных LADA (например, от Kalina, Granta, Priora). Часто рассчитаны на работу с индивидуальными модулями зажигания или другим напряжением бортовой сети. Физическое крепление и электрическая схема подключения (количество/назначение клемм) обычно не совпадают.
"Сухие" катушки в алюминиевом корпусе (типа Б117А). Хотя визуально похожи на "родные" для ВАЗ 2106, имеют критичное отличие в сопротивлении обмоток и несовместимы с контактной системой.
Одно-, двухвыводные катушки или модули зажигания. Предназначены для систем DIS или COP с распределением искры по цилиндрам без трамблера. Конструктивно и электрически несовместимы с трамблерной схемой ВАЗ 2106.

Попытка установки любой из этих моделей вместо штатной катушки (27.3705 для БСЗ или Б-117А/Б-115-В1 для контактной системы) гарантированно приведет к некорректной работе двигателя или поломке элементов системы зажигания. Всегда сверяйте маркировку и технические параметры новой катушки с требованиями вашей конкретной системы.

Технические требования к контактным соединениям

Надёжность контактных соединений катушки зажигания напрямую влияет на стабильность искрообразования и работу двигателя. Некачественный контакт приводит к потере энергии, перегреву узла и преждевременному выходу из строя системы зажигания.

Клеммы проводов должны плотно фиксироваться на контактных выводах катушки без люфта, обеспечивая минимальное переходное сопротивление. Места соединений требуют защиты от окисления и коррозии, особенно в условиях повышенной влажности или агрессивной среды.

Ключевые параметры соединений

Тип клемм: Стандартные клеммы проводов низкого напряжения – ножевые (FASTON 6.3 мм), высокого напряжения – резьбовая клемма под гайку М4.
Усилие затяжки: Гайка высоковольтного вывода затягивается моментом 0,4–0,6 Н·м для предотвращения срыва резьбы или ослабления контакта.
Чистота контактов: Поверхности выводов и клемм должны быть чистыми, без следов окислов, грязи или остатков старой смазки.
Защитное покрытие: Рекомендуется нанесение токопроводящей смазки (графитовой, медной) или силиконового диэлектрического состава для предотвращения окисления.

Проверка и обслуживание

Регулярно визуально контролировать отсутствие следов перегрева (оплавление изоляции, потемнение металла).
Очищать контакты от окисления мелкой наждачной бумагой (№600-800) или специальным очистителем электрооборудования.
Проверять плотность посадки клемм низкого напряжения путём лёгкого подёргивания проводов.
Контролировать надёжность крепления высоковольтного провода к катушке и его целостность (отсутствие трещин, надрывов).

Тип соединения	Параметр	Требуемое значение
Низкое напряжение (B+, K)	Тип клеммы	FASTON 6.3 мм (ширина)
Низкое напряжение (B+, K)	Усилие вставки/извлечения	Не менее 40 Н
Высокое напряжение (Центральный вывод)	Тип соединения	Резьбовая шпилька М4
Высокое напряжение (Центральный вывод)	Момент затяжки гайки	0,4–0,6 Н·м

Влияние неправильного зазора свечей на ресурс катушки

Неправильный зазор между электродами свечи напрямую влияет на характер искрообразования и создает экстремальные нагрузки на катушку зажигания. При отклонении от нормы (0.7-0.9 мм для ВАЗ 2106) изменяется сопротивление воздушного промежутка, что вынуждает катушку работать в аномальных режимах для пробития этого барьера.

Постоянная компенсация нештатного сопротивления провоцирует перегрев обмоток и ускоряет деградацию изоляции. Это ведет к межвитковым замыканиям, снижению выходного напряжения и преждевременному пробою изоляционного лака на высоковольтной обмотке, сокращая ресурс узла на 30-50%.

Последствия разных типов отклонений

Слишком большой зазор (более 1.0 мм):

Требует повышенного напряжения для пробоя
Увеличивает время горения дуги, перегружая первичную обмотку
Провоцирует пробой изоляции катушки при экстремальных нагрузках

Слишком маленький зазор (менее 0.6 мм):

Создает короткую искру с недостаточной энергией
Вызывает повторные попытки поджига (многократные искры)
Приводит к локальному перегреву вторичной обмотки

Параметр	Нормальный зазор	Отклонение зазора
Напряжение на вторичке	15-20 кВ	До 28-35 кВ
Температура обмоток	70-90°C	100-130°C
Ресурс катушки	60-80 тыс. км	25-40 тыс. км

Регулярная проверка зазора щупом каждые 10-15 тыс. км предотвращает лавинообразный износ катушки. Особенно критичен правильный зазор при установке современных катушек с электронным управлением, где отклонения свыше 0.2 мм от нормы вызывают сбои в работе микропроцессорных систем.

Опасность использования повреждённых высоковольтных проводов

Повреждённая изоляция высоковольтных проводов создаёт утечки электрического тока на "массу" (кузов или двигатель). Это нарушает целенаправленную передачу высокого напряжения от катушки зажигания к свечам, необходимое для образования искры.

Ток всегда ищет путь наименьшего сопротивления: вместо свечей он может пробивать через трещины в изоляции, влагу, грязь или масляные потёки на двигателе. Это приводит к снижению энергии искрообразования в цилиндрах.

Основные риски и последствия

Использование дефектных проводов грозит серьёзными проблемами:

Неустойчивая работа двигателя: Пропуски зажигания, троение, дергание при разгоне из-за отсутствия искры в одном или нескольких цилиндрах.
Повышенный расход топлива: Несгоревшее топливо из "пропущенных" цилиндров выбрасывается в выхлопную систему.
Потеря мощности: Двигатель не развивает полную мощность из-за неэффективного сгорания топливно-воздушной смеси.
Повреждение электронных компонентов: Утечки тока создают электромагнитные помехи, которые могут вывести из строя датчики (ДПКВ, ДМРВ), ЭБУ или аудиосистему.
Опасность возгорания: Искрение на повреждённом проводе вблизи паров бензина или масла создаёт высокий риск пожара.

Как определить проблему: В темноте при работающем двигателе часто видны голубоватые искры, "бегающие" по трещинам в изоляции проводов. Также признаком является характерное потрескивание в подкапотном пространстве.

Повреждение провода	Воздействие на систему зажигания
Трещины/переломы жилы	Увеличение сопротивления → слабая искра
Нарушение изоляции	Утечка тока → пропуски зажигания
Окисление контактов	Прерывистая подача напряжения → троение двигателя
Загрязнение маслом/влагой	Пробои на "массу" → полное отсутствие искры

Важно: Даже один повреждённый провод нарушает работу всей системы. Регулярно проверяйте их состояние на отсутствие трещин, жёсткость, чистоту контактов и измеряйте сопротивление мультиметром (норма для ВАЗ 2106: 3.5-10 кОм). Заменяйте комплект проводов сразу при обнаружении дефектов.

Комплектация оптимального набора для замены

Полная замена системы зажигания требует комплектации набора из взаимосвязанных компонентов. Использование новых элементов в связке предотвращает дисбаланс нагрузок и гарантирует стабильную работу двигателя.

Старые провода или свечи создают дополнительное сопротивление, заставляя новую катушку работать в экстремальном режиме. Это приводит к перегреву обмоток и преждевременному выходу из строя.

Обязательные компоненты набора

Катушка зажигания - тип Б117-А или современный аналог (проверьте маркировку: 27.3705 или 8352.12)
Высоковольтные провода - полный комплект 5 шт. с силиконовой изоляцией (сопротивление 4-8 кОм/метр)
Свечи зажигания - A17ДВРМ, NGK BPR6ES или аналоги с медным сердечником

Дополнительные элементы:

Диэлектрическая смазка для колпачков
Крепёжные болты катушки (М6х16)
Винты клеммной колодки (М4х8)

Параметры совместимости катушки:

Характеристика	Значение
Сопротивление первичной обмотки	3.07-3.50 Ом
Сопротивление вторичной обмотки	5400-9200 Ом
Рабочее напряжение	13.5-14.0 В

Необходимые инструменты для самостоятельной установки

Для замены катушки зажигания на ВАЗ 2106 потребуется минимальный набор инструментов, который есть у большинства автовладельцев. Убедитесь, что автомобиль заглушен, а ключ зажигания извлечен перед началом работ.

Основное внимание уделите защите от случайного включения зажигания и контролю качества соединений после установки. Проверьте целостность изоляции проводов перед подключением новой детали.

Базовый комплект инструментов

Ключ рожковый на 8 мм или головка с воротком
Крестообразная отвертка (филлипс)
Накидной ключ на 10 мм (для клеммы аккумулятора)
Плоскогубцы с изолированными ручками
Чистая ветошь для очистки контактов

Дополнительно рекомендуется иметь:

Диэлектрическую смазку для контактов
Мультиметр для проверки сопротивления обмоток
Проволочную щетку (очистка клемм)

Порядок отключения аккумулятора перед работой

Отключение аккумулятора – обязательный этап при замене катушки зажигания. Это исключает риск короткого замыкания и повреждения электрооборудования автомобиля. Напряжение в цепи зажигания достигает 30 000 В, поэтому нарушение процедуры может привести к травмам или выходу из строя электронных компонентов.

На ВАЗ 2106 отключение питания предотвращает случайное срабатывание системы зажигания при демонтаже высоковольтных проводов. Убедитесь, что ключ зажигания извлечён из замка, а все потребители энергии (фары, магнитола) выключены.

Заглушите двигатель и извлеките ключ из замка зажигания.
Дождитесь 5 минут после остановки мотора: это необходимо для разрядки конденсаторов в системе зажигания.
Отсоедините клеммы в строгой последовательности:
- Ослабьте гайку крепления отрицательной клеммы («–») гаечным ключом на 10 мм
- Снимите клемму с минусового вывода АКБ и отведите провод в сторону
- Повторите действия для положительной клеммы («+»)
Закрепите снятые клеммы так, чтобы они случайно не коснулись выводов аккумулятора.
При необходимости демонтажа АКБ: открутите прижимную планку на нижней полке и извлеките батарею.

Важно: Никогда не отсоединяйте плюсовую клемму первой – это может вызвать искрение при случайном контакте инструмента с кузовом. При обратной установке подключайте сначала плюсовую клемму, затем минусовую.

Маркировка и отсоединение проводов от старой катушки

Перед демонтажем старой катушки зажигания ВАЗ 2106 критически важно точно промаркировать все подключаемые провода. Центральный высоковольтный провод и три низковольтных провода (идущие к клеммам "Б", "К" и от распределителя зажигания) должны быть чётко идентифицированы для безошибочного подключения к новой катушке.

Ошибка при подключении приведёт к неработоспособности системы зажигания или повреждению компонентов. Используйте изоленту разных цветов, бирки или маркер для нанесения меток непосредственно на провода либо их колодки. Зафиксируйте расположение проводов на бумаге или сфотографируйте штатную схему.

Порядок демонтажа проводов

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
Центральный высоковольтный провод: крепко возьмитесь за резиновый колпачок, аккуратно покачайте из стороны в сторону и вытяните его из гнезда катушки. Не дёргайте за сам провод!
Низковольтные провода: снимите защитный пластиковый кожух (если установлен), отожмите фиксатор колодки проводов. Одной рукой придерживайте корпус катушки, другой – плавно потяните колодку на себя. При наличии отдельных проводов на клеммах:
- Ослабьте гайку клеммы "Б" (провод от замка зажигания).
- Ослабьте гайку клеммы "К" (провод к прерывателю трамблёра).
- Снимите провод с клеммы "ВК-Б" (дополнительное сопротивление).

Клемма катушки	Назначение провода	Особенности маркировки
Центральное гнездо	Высоковольтный провод к крышке трамблёра	Толстый, резиновый колпак
"Б" (БАТАРЕЯ)	+12В от замка зажигания	Постоянное питание
"К"	К прерывателю трамблёра	Управляющий сигнал
"ВК-Б"	Доп. сопротивление (вариатор)	Тонкий провод, может отсутствовать

Убедитесь, что все провода надёжно изолированы от кузова и друг друга после отсоединения. Проверьте целостность изоляции и контактов на колодке/клеммах – при обнаружении повреждений замените провода перед установкой новой катушки.

Демонтаж крепёжной скобы

Перед началом демонтажа убедитесь, что двигатель остыл, а аккумуляторная батарея отключена для исключения случайного запуска и короткого замыкания. Подготовьте необходимый инструмент: ключ на 13 мм, отвертку с плоским шлицем и ветошь для очистки зоны работ.

Осмотрите крепёжную скобу на предмет коррозии или повреждений – это упростит процесс снятия. Очистите прилегающую поверхность от грязи и масляных пятен, обеспечив свободный доступ к крепежным элементам и снизив риск попадания абразивных частиц в механизмы.

Пошаговая инструкция

Отсоедините высоковольтные провода от катушки зажигания, аккуратно потянув за защитные колпачки (не за сами провода!).
Выкрутите верхнюю гайку крепления скобы ключом на 13 мм, удерживая второй ключ на болте с обратной стороны кузова для фиксации.
Снимите резиновую прокладку-амортизатор под гайкой, при необходимости очистив её от загрязнений.
Ослабьте нижний болт крепления скобы к кронштейну двигателя тем же ключом на 13 мм.
Сдвиньте скобу вверх по направляющим, освобождая её от шпилек кузова, одновременно придерживая катушку рукой.
Аккуратно отведите скобу вместе с катушкой в сторону, избегая перегибов проводов и механических повреждений элементов.

После демонтажа проверьте состояние посадочных поверхностей скобы и кузова. Удалите следы коррозии металлической щеткой, при необходимости обработайте контактные зоны антикоррозийным составом перед установкой новой детали.

Очистка контактной площадки от загрязнений

Чистота контактной площадки на корпусе катушки зажигания ВАЗ 2106 критически важна для надежной работы системы зажигания. Именно через эту площадку к центральному высоковольтному выводу катушки подключается высоковольтный провод, идущий к распределителю зажигания.

Загрязнения (пыль, грязь, масло, окислы) или следы коррозии на металлической контактной площадке создают дополнительное сопротивление на пути высокого напряжения. Это приводит к утечкам тока, снижению мощности искры на свечах, пропускам зажигания, затрудненному пуску двигателя, особенно в условиях повышенной влажности.

Порядок и методы очистки

Очистку контактной площадки следует проводить аккуратно, чтобы не повредить сам контакт или изолятор вокруг него.

Необходимые инструменты и материалы:

Чистая ветошь или салфетка (безворсовая)
Мелкозернистая наждачная бумага (например, P600-P800)
Специальный очиститель электрических контактов (в аэрозоле)
Отвертка для ослабления хомута провода (если требуется)
Защитные перчатки

Этапы очистки:

Отсоедините минусовую клемму от аккумуляторной батареи. Это обязательная мера безопасности перед любыми работами с электрооборудованием.
Снимите наконечник высоковольтного провода с центрального вывода катушки зажигания. Потяните его за защитный колпачок, не дергая за сам провод.
Визуально оцените состояние контактной площадки и наконечника провода. Ищите следы окисления (белый или зеленоватый налет), нагара, коррозии, масляных подтеков.
Очистите площадку:
- Сначала удалите грубые загрязнения сухой ветошью.
- Обильно обработайте контакт очистителем электрических контактов. Дайте ему несколько минут подействовать для растворения окислов и нагара.
- Аккуратно протрите площадку чистой ветошью, удаляя размягченные загрязнения. При необходимости повторите обработку очистителем.
- Для стойких окислов или коррозии: Используйте мелкозернистую наждачную бумагу. Очень осторожно, без сильного нажима, обработайте поверхность площадки до появления чистого металла. Старайтесь не задевать пластмассовый изолятор вокруг контакта.
- После механической очистки снова обработайте площадку очистителем и вытрите насухо.
Очистите металлический наконечник высоковольтного провода теми же методами (очиститель, при необходимости - наждачка). Убедитесь, что внутри колпачка провода также чисто, а пружинный контакт (если есть) не деформирован и не корродирован.
Тщательно просушите все поверхности.
Плотно наденьте наконечник высоковольтного провода обратно на центральный вывод катушки до характерного щелчка или ощущения надежной фиксации.
Подсоедините минусовую клемму аккумулятора.

Признаки необходимости очистки контактной площадки:

Симптом	Возможная связь с загрязнением контакта
Неустойчивая работа двигателя на холостом ходу	Да
Пропуски зажигания (троение)	Да
Затрудненный запуск двигателя, особенно в сырую погоду	Да
Падение мощности двигателя	Да
Видимые следы окисления, нагара или коррозии на площадке/наконечнике	Прямое указание
Треск или искрение в районе катушки	Да

Регулярная проверка и очистка контактной площадки центрального вывода катушки зажигания ВАЗ 2106 - простая, но эффективная мера для поддержания стабильной искры и бесперебойной работы двигателя.

Установка новой катушки с правильной ориентацией

Перед началом работ убедитесь в наличии новых высоковольтных проводов и свечей зажигания – их рекомендуется менять одновременно с катушкой. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и случайного запуска стартера. Очистите посадочное место катушки от грязи и масла ветошью.

Аккуратно отсоедините центральный высоковольтный провод и низковольтные провода от старой катушки, запомнив их расположение (при необходимости сделайте фото). Открутите крепёжную гайку ключом на 10 мм, снимите катушку вместе с кронштейном. Проверьте состояние резиновой уплотнительной втулки на кронштейне – при повреждении замените её.

Правильная установка и подключение

Новая катушка обязательно должна соответствовать оригиналу по маркировке контактов:

Клемма "Б" или "+" – подключается к замку зажигания (провод коричневого цвета)
Клемма "К" или "-" – соединяется с прерывателем-распределителем (провод чёрного цвета)

Установите катушку на кронштейн строго в том же положении, что и старая – метка "ВК-Б" должна быть обращена в сторону двигателя. Нарушение ориентации приведёт к перегреву и снижению искрообразования. Затяните крепёжную гайку без чрезмерных усилий.

Цвет провода	Клемма катушки	Назначение
Коричневый	Б (+)	Питание от замка зажигания
Чёрный	К (-)	Управление от трамблёра

Наденьте центральный высоковольтный провод до характерного щелчка. Подключите аккумулятор и проверьте работу: при включении зажигания на катушке должно присутствовать напряжение 12 В между клеммами "Б" и массой. После запуска двигателя контролируйте нагрев катушки – допустимо умеренное тепло, но не обжигающая температура.

Затяжка крепёжных гаек с рекомендуемым усилием

Правильная затяжка гаек крепления катушки зажигания ВАЗ 2106 критична для её стабильной работы. Недостаточное усилие приведёт к вибрации и ослаблению соединения, вызывая нарушение электрического контакта с "массой" кузова.

Чрезмерная затяжка опасна деформацией корпуса катушки, срывом резьбы крепёжных шпилек или повреждением изолятора. Это вызывает трещины, утечки тока и преждевременный выход узла из строя.

Параметр	Значение
Момент затяжки (кгс·м)	3,2–4,0
Момент затяжки (Н·м)	31,4–39,2
Размер ключа	10 мм

Правильное подключение низковольтных проводов

Подключение проводов низкого напряжения к катушке зажигания напрямую влияет на стабильность искрообразования и работу двигателя. Ошибки при соединении контактов приводят к пропускам воспламенения, повышенному расходу топлива и трудностям при запуске.

Низковольтная цепь катушки ВАЗ 2106 включает два обязательных провода: постоянный "+" от замка зажигания и импульсный "-" от трамблера. На корпусе катушки обозначены контакты "Б" (батарея) и "К" (коммутатор).

Последовательность подключения

Провод "+12В (обычно коричневый) от замка зажигания подключайте к клемме "Б".
Управляющий провод (часто синий с черной полосой) от коммутатора/трамблера подсоединяйте к клемме "К".

Критические ошибки:

Перепутывание проводов между клеммами "Б" и "К"
Ненадежная фиксация наконечников на клеммах
Контакт проводов с подвижными элементами двигателя

Распознавание проводов
Цвет провода	Назначение	Клемма катушки
Коричневый	Питание +12В	Б
Синий с черным	Управление от трамблера	К

Обязательно проверьте отсутствие окислов на клеммах и плотность прилегания наконечников. После подключения зафиксируйте провода пластиковым хомутом, исключив их натяжение или трение о металлические детали.

Важность надёжного соединения центрального высоковольтного провода

Центральный высоковольтный провод выполняет критическую функцию: он передаёт импульс высокого напряжения (15 000–30 000 В) непосредственно от клеммы катушки зажигания к контакту распределителя зажигания. Любое нарушение целостности или качества этого соединения напрямую влияет на мощность искры, формируемой катушкой. Ненадёжный контакт создаёт точку повышенного электрического сопротивления на пути импульса.

Плохой контакт (окисление, загрязнение, неплотная посадка, повреждение наконечника провода или клеммы катушки) приводит к частичной потере энергии высоковольтного импульса. Вместо эффективной передачи на распределитель, энергия рассеивается в виде тепла в месте плохого соединения. Это снижает напряжение, доходящее до свечей зажигания, что особенно критично при высоких нагрузках двигателя или холодном пуске.

Последствия ненадёжного соединения и требования к его качеству

Неполадки в этом соединении проявляются характерными симптомами:

Пропуски зажигания: Двигатель начинает "троить" (работать неустойчиво) на холостом ходу и под нагрузкой из-за недостаточной силы искры.
Затруднённый запуск: Особенно заметно в сырую погоду или при низких температурах, когда сопротивление утечки возрастает.
Снижение мощности и приёмистости: Потеря энергии импульса ухудшает сгорание топливной смеси.
Повышенный расход топлива: Следствие неэффективного сгорания смеси в цилиндрах.
Перегрев и повреждение компонентов: Искрение в месте плохого контакта может повредить наконечник провода или клемму катушки, а постоянная работа с перегрузкой сокращает ресурс самой катушки зажигания.

Обеспечение надёжного соединения требует соблюдения ключевых условий:

Чистота контактов: Клемма катушки и наконечник провода должны быть чистыми, без следов окислов, масла или грязи.
Целостность наконечников: Пружинный контакт внутри наконечника провода должен быть упругим, не сломанным и не деформированным, а резиновый уплотнитель – целым для защиты от влаги.
Плотная посадка: Наконечник провода должен быть до упора и с чётким щелчком надет на металлический штырёк клеммы катушки, исключая люфт.
Состояние провода: Сам провод не должен иметь трещин, порезов изоляции или внутренних обрывов.

Проблема соединения	Воздействие на систему зажигания	Действие для устранения
Окисление клеммы/наконечника	Резкое увеличение сопротивления, нагрев, потеря напряжения	Очистка контактов, замена повреждённого наконечника
Неплотная посадка (люфт)	Искрение, перебои в передаче импульса, эрозия контактов	Проверка и восстановление пружинного контакта, замена провода
Загрязнение (масло, влага)	Утечка тока, снижение напряжения, пробой изоляции	Тщательная очистка, замена уплотнителя/провода
Механическое повреждение провода/наконечника	Короткое замыкание на массу или обрыв цепи	Обязательная замена центрального ВВ-провода

Регулярная визуальная проверка состояния центрального провода и его контакта с катушкой (особенно перед зимним сезоном) – обязательная процедура для поддержания эффективной работы системы зажигания ВАЗ 2106 и сохранения ресурса самой катушки. Использование проводов с качественными наконечниками и правильная их установка – залог стабильной искры.

Проверка электрических контактов на целостность

Состояние контактов напрямую влияет на стабильность искрообразования. Окисленные, загрязнённые или повреждённые соединения вызывают рост сопротивления, что приводит к перебоям в работе двигателя и снижению напряжения на свечах.

Начните с визуального осмотра всех клемм и разъёмов катушки зажигания. Убедитесь в отсутствии следов коррозии (зелёный или белый налёт), трещин на изоляции проводов, механических повреждений контактных групп или признаков оплавления пластика.

Этапы диагностики мультиметром

Отсоедините минусовую клемму аккумулятора
Снимите высоковольтный провод и колодку питания с катушки
Зачистите контакты мелкой наждачной бумагой при обнаружении окислов
Установите мультиметр в режим измерения сопротивления (Ω)

Проверьте целостность цепи:

Щупы приложите к контакту "Б" на колодке и центральной клемме катушки (норма: 0–0.5 Ом)
Протестируйте провод от контакта "К" до клеммы прерывателя (норма: до 1 Ом)

Проблема	Признак	Решение
Обрыв цепи	Бесконечное сопротивление	Замена провода
Короткое замыкание	Показания ниже 0.2 Ом	Изоляция повреждённого участка
Высокое сопротивление	Значения выше 1 Ома	Чистка контактов или замена клемм

После восстановления контактов обработайте их токопроводящей смазкой. Убедитесь в плотной посадке колодок и отсутствии люфта перед запуском двигателя.

Тестовый запуск двигателя после замены катушки зажигания

Перед запуском убедитесь в правильности подключения проводов: центральный высоковольтный провод должен идти к трамблеру, а низковольтные – к соответствующим клеммам ("Б+" и "К") согласно схеме. Проверьте надежность крепления катушки к кузову и отсутствие перегибов проводов.

Включите зажигание и проверьте наличие искры: снимите центральный провод с трамблера, поднесите его на 5-7 мм к "массе" (недопустимо держать рукой!) и прокрутите стартер. Убедитесь в стабильной синей искре между электродом и металлом. Отсутствие искры требует повторной диагностики соединений.

Диагностика проблем после запуска

Симптом	Возможная причина	Решение
Двигатель не заводится	Ошибка подключения проводов, слабая искра	Перепроверьте схему соединений, измерьте сопротивление катушки
Троение мотора, вибрация	Пробой изоляции высоковольтных проводов	Осмотрите провода в темноте при работающем ДВС на предмет искрения
Хлопки в глушителе/карбюраторе	Неправильная полярность подключения катушки	Поменяйте местами провода на клеммах "Б+" и "К"

После успешного запуска дайте двигателю поработать 5-7 минут на холостом ходу. Контролируйте равномерность работы, отсутствие провалов при нажатии педали газа и посторонних звуков. Проверьте температуру новой катушки рукой – допустим легкий нагрев, но не перегрев (выше 70°C).

Контроль нагрева катушки при работе двигателя

Нагрев катушки зажигания – естественный процесс при преобразовании низкого напряжения бортовой сети в высоковольтный импульс. Однако превышение критической температуры (обычно выше 120-130°C) приводит к разрушению изоляции обмоток, падению выходного напряжения и пропускам искрообразования. Для ВАЗ 2106 особое значение имеет контроль теплового состояния, так как катушка установлена непосредственно на двигателе и подвержена воздействию его тепла.

После запуска двигателя контролируйте нагрев корпуса катушки рукой (с осторожностью!). Нормальным считается равномерный умеренный нагрев. Появление сильного локального перегрева, запаха горелой изоляции или резкого снижения мощности двигателя сигнализирует о проблемах. Регулярная диагностика включает визуальный осмотр на предмет:

Трещин, вздутий или подтеков трансформаторного масла (для маслонаполненных катушек)
Оплавления пластикового корпуса
Изменения цвета корпуса (потемнение, пожелтение)

Факторы, провоцирующие перегрев на ВАЗ 2106:

Причина	Воздействие на катушку
Неисправность высоковольтных проводов (пробиты, старые)	Повышенная нагрузка, катушка работает "на износ"
Неисправные свечи зажигания (зазоры, пробой)	Увеличение сопротивления, рост силы тока в первичной обмотке
Неправильный зазор в прерывателе (для контактных систем)	Нарушение времени накопления энергии, перегрузка
Пробой изоляции ("утечка" искры на массу)	Дополнительная нагрузка, нагрев обмоток
Длительная работа на холостом ходу в жару	Снижение охлаждения, тепловое насыщение

Для предотвращения перегрева обязательно используйте катушку строго с рекомендованными параметрами (Б117А, 27.3705 или их качественные аналоги). Установка нештатной катушки с неподходящим сопротивлением обмоток – частая причина перегрева. Проверяйте состояние контактов и надежность крепления – плохой контакт на "+" или клемме прерывателя вызывает локальный нагрев и окисление.

При замене катушки отдавайте предпочтение современным безмасляным моделям с эпоксидной заливкой – они лучше переносят нагрев и вибрацию. Регулярно проверяйте состояние всей системы зажигания. Если катушка регулярно перегревается без видимых причин в исправной системе – это указывает на ее внутренние дефекты и необходимость замены.

Типичные ошибки при установке и их последствия

Неправильное подключение высоковольтных проводов к клеммам катушки – частая ошибка. Перепутанные провода нарушают порядок искрообразования в цилиндрах, что приводит к нестабильной работе двигателя и хлопкам во впускном/выпускном коллекторе.

Нарушение полярности при подключении первичной обмотки катушки к бортовой сети вызывает искру слабой мощности. Это проявляется в затрудненном запуске мотора, особенно в сырую погоду, и повышенном расходе топлива из-за неполного сгорания топливной смеси.

Распространенные монтажные ошибки

Ошибка	Последствия
Слабая фиксация корпуса	Вибрации разрушают внутреннюю изоляцию, вызывая межвитковое замыкание и полный выход из строя
Игнорирование изоляционной прокладки	Короткое замыкание корпуса на массу, перегрев и оплавление катушки
Загрязнение контактов перед установкой	Нарушение проводимости цепи, рост переходного сопротивления и локальный перегрев соединений
Перетяжка крепежных гаек	Растрескивание керамических изоляторов или деформация корпуса с нарушением герметичности

Установка катушки вблизи выпускного коллектора без дополнительного теплозащитного экрана провоцирует перегрев обмоток. Это снижает сопротивление изоляции и ускоряет старение компонентов, сокращая ресурс детали в 2-3 раза.

Использование несоответствующих проводов вторичной цепи (с поврежденной изоляцией или высоким сопротивлением) создает повышенную нагрузку на катушку. Систематическая работа в таком режиме вызывает пробой высоковольтной обмотки и необходимость преждевременной замены узла.

Герметизация корпуса катушки для защиты от влаги

Качественная герметизация корпуса катушки зажигания критически важна для предотвращения попадания влаги внутрь устройства. Нарушение целостности уплотнений приводит к окислению контактов, утечкам высокого напряжения и межвитковым замыканиям обмоток, что резко снижает срок службы детали и провоцирует перебои в искрообразовании.

При выборе новой катушки для ВАЗ 2106 обращайте внимание на конструкцию соединений корпуса: качественные модели имеют литой корпус с дополнительными силиконовыми или резиновыми прокладками в местах ввода высоковольтных выводов и монтажной платы. Особенно уязвимы зоны вокруг центрального высоковольтного вывода и контактных клемм низкого напряжения – в этих точках производители применяют многоступенчатую изоляцию.

Ключевые особенности герметизации

Литое исполнение корпуса – исключает проникновение воды через технологические стыки
Двойные уплотнители высоковольтных выводов из маслобензостойкой резины
Защитный колпачок центрального вывода с внутренним силиконовым кольцом
Эпоксидная заливка трансформатора, создающая барьер для конденсата

Проверяйте состояние уплотнений при установке: силиконовые кольца должны плотно прилегать к проводам, а монтажная площадка – прижиматься к кузову без перекосов. Регулярно очищайте корпус от грязи и масла – их скопление ускоряет разрушение резиновых элементов.

Оптимальные условия эксплуатации, продлевающие срок службы

Соблюдение корректных параметров электрооборудования критически влияет на ресурс катушки зажигания. Нарушения в цепи питания или высоковольтной части провоцируют перегрузки и ускоренный износ обмоток.

Стабильная работа возможна только при поддержании чистоты контактов и оптимального теплового режима. Перегрев корпуса свыше +80°С вызывает деградацию изоляции и межвитковые замыкания.

Ключевые рекомендации

Исправность проводки: Регулярно проверяйте:
- Надежность крепления низковольтных клемм (15 и 1а)
- Отсутствие окислов на контактах трамблера и выключателя зажигания
- Целостность высоковольтных проводов и их колпачков
Терморежим:
- Не допускайте загрязнения корпуса маслом или грязью
- Обеспечивайте свободную циркуляцию воздуха вокруг катушки
- Избегайте длительной работы двигателя на холостом ходу в жару
Компонентная совместимость:
- Используйте свечи зажигания только с рекомендованным сопротивлением (A17DVRM, BRISK LR15YC)
- Применяйте ВВ-провода с сопротивлением 5-9 кОм/метр
- Контролируйте зазор в контактах прерывателя (0.35-0.45 мм)

Параметр	Норма	Последствия нарушения
Напряжение бортовой сети	13.5-14.5В	Перегрев обмоток, пробой изоляции
Сопротивление ВВ-проводов	<10 кОм/метр	Повышенная нагрузка, искровой пробой
Зазор свечи	0.7-0.8 мм	Увеличение пробивного напряжения

Периодичность визуального осмотра компонентов

Регулярный визуальный контроль катушки зажижигания и смежных элементов критически важен для профилактики неисправностей. Проводите осмотр не реже одного раза в месяц или перед длительными поездками, особенно после эксплуатации автомобиля в сложных условиях (дождь, бездорожье, экстремальные температуры).

Обязательно проверяйте состояние компонентов при появлении симптомов неполадок: затрудненный запуск двигателя, "троение", рывки при разгоне или повышенный расход топлива. Не игнорируйте внезапные изменения в работе мотора – это может указывать на развитие проблемы.

Ключевые элементы для осмотра

Корпус катушки: Трещины, сколы, следы перегрева (пожелтение пластика), потеки масла или электролита.
Высоковольтные выводы: Убедитесь в отсутствии нагара, коррозии или окисления на контактах.
Изоляция проводов: Целостность изоляции высоковольтных проводов, идущих к свечам и трамблеру (отсутствие потертостей, оплавлений).
Контактные соединения: Надежность крепления низковольтных проводов (клеммы "+15" и "К"), отсутствие окислов.
Крепление катушки: Прочность фиксации к кузову, отсутствие коррозии в местах крепления.

Дополнительные рекомендации: Осматривайте пространство вокруг катушки – скопление грязи, масла или влаги ускоряет износ. В зимний период уделяйте особое внимание возможному наличию конденсата или следов электролита (при повреждении АКБ), способных вызвать утечки тока.

Профилактика окисления контактов в дождливую погоду

Влага – главный враг электрических соединений катушки зажигания ВАЗ 2106. Проникая под крышку трамблёра и к клеммам самой катушки, вода провоцирует коррозию металлических контактов, образование белого или зеленоватого налёта. Это ухудшает проводимость тока, ведёт к перебоям искрообразования, пропускам зажигания, трудному запуску двигателя, особенно в сырую погоду.

Регулярная профилактика критически важна для стабильной работы системы зажигания. Игнорирование проблемы вызывает прогрессирующее ухудшение контакта, рост сопротивления, перегрев соединений и выход из строя не только катушки, но и других элементов – крышки трамблёра, бегунка, высоковольтных проводов.

Эффективные методы защиты контактов

Для предотвращения окисления применяйте комплексный подход:

Очистка и визуальный контроль: При каждой замене масла или ТО проверяйте состояние клемм катушки зажигания («+Б», «-К», центрального вывода ВВ-провода) и контактов в трамблёре. Удаляйте обнаруженный налёт жёсткой неметаллической щёткой или мелкой наждачной бумагой (№600-800).
Обработка защитными составами:
- После очистки обезжирьте контакты спиртом или спецочистителем электроцепей.
- Нанесите тонкий слой токопроводящей смазки (например, Molykote HSC Plus, Liqui Melly Kupfer-Paste) или диэлектрического силиконового герметика/спрея (типа CRC, ABRO). Первая улучшает контакт и предотвращает коррозию, второй создаёт водоотталкивающий барьер.
- Избегайте обычного солидола или Литола – они со временем засоряют контакты.
Герметизация уязвимых мест:
- Проверьте и восстановите резиновый колпачок центрального ВВ-провода на катушке – трещины в нём прямая дорога для воды.
- Убедитесь в целостности уплотнительного кольца крышки трамблёра. При необходимости замените или обработайте герметиком посадочную кромку крышки.
- Наденьте термоусадочные трубки с клеевой основой на оголённые участки низковольтных проводов у клемм катушки.
Дополнительные меры:
- Надёжно зафиксируйте жгуты проводов – вибрация разрушает изоляцию.
- Контролируйте состояние пластикового кожуха (если установлен) под капотом – он защищает узел зажигания от прямого попадания воды с дороги.
- При частых поездках в ливень рассмотрите установку необслуживаемого трамблёра (бесконтактного) – его конструкция лучше защищена от влаги.

Важно: Все работы проводите при отключенной клемме «минус» аккумулятора. Наносите защитные составы умеренно, не допуская их растекания по изоляторам или попадания внутрь трамблёра. Проверяйте эффективность обработки после сильных дождей или мойки авто.

Когда требуется установка термостойких моделей

Термостойкие катушки зажигания необходимы при эксплуатации автомобиля в условиях экстремально высоких температур или постоянных тепловых нагрузок. Стандартные модели могут перегреваться в моторном отсеке ВАЗ 2106, особенно при длительной работе двигателя в пробках, буксировке прицепа или движении в горной местности. Перегрев приводит к снижению изоляционных свойств обмоток и ускоренному выходу детали из строя.

Критичным фактором является также тюнинг двигателя: увеличение степени сжатия, установка турбины или форсирование мотора повышают температуру в подкапотном пространстве. В таких случаях термостойкая катушка с усиленной изоляцией и термозащитными компаундами предотвращает пробой высокого напряжения и гарантирует стабильную искру даже при 150-180°C.

Ключевые ситуации для выбора термостойкой катушки

Городская эксплуатация в жарком климате – частые простои в пробках при температуре воздуха выше +30°C
Интенсивные нагрузки – регулярные поездки с полной загрузкой, буксировка, бездорожье
Двигатели с модификациями – тюнингованное зажигание (например, БСЗ), повышенная компрессия, ГБО
Предыдущие отказы стандартных катушек – если обычная катушка вышла из строя из-за перегрева

Признаки необходимости замены на термостойкий вариант:

Проблема	Следствие перегрева
Провалы при разгоне	Снижение выходного напряжения
Трещины на корпусе	Деформация эпоксидного компаунда
Запах горелой изоляции	Плавление обмоток

Для проверки термоустойчивости модели обращайте внимание на маркировку производителя: обозначения "HT" (High Temperature), "Thermo" или "Усиленная изоляция" подтверждают повышенную термостойкость. Оптимальный температурный диапазон для таких изделий должен составлять -40°C до +200°C против стандартных +120°C.

Анализ стоимости оригинальных и аналоговых катушек

Оригинальные катушки зажигания ВАЗ 2106 (производитель – "СтатАуто") стоят в диапазоне 1200-1800 рублей. Цена обусловлена строгим соответствием заводским спецификациям, использованием качественных материалов и наличием официальной гарантии (обычно 12 месяцев). Приобрести их можно только у дилеров Lada или в специализированных магазинах автозапчастей.

Аналоговые варианты представлены брендами разного уровня: от премиальных (Bosch, Beru – 900-1400 рублей) до бюджетных (StartVolt, «Катран» – 400-700 рублей). Стоимость зависит от страны производства (Европа/Россия/Азия), технологий изготовления и контроля качества. Некоторые аналоги дешевле оригинала на 50-60%, но встречаются подделки в низком ценовом сегменте с ресурсом менее 10 000 км.

Факторы влияния на цену и надежность

Параметр	Оригинал	Премиум-аналоги	Бюджет-аналоги
Средняя цена (руб)	1200-1800	900-1400	400-700
Ресурс (км пробега)	60 000+	50 000+	15 000-30 000
Гарантия	12-24 мес	12-18 мес	3-6 мес
Риск брака	Минимальный	Низкий	Высокий

Критические отличия в конструкции:

Оригинал: Бифилярная намотка, керамический изолятор, стальной сердечник
Дешевые аналоги: Упрощенная намотка, пластиковый корпус, алюминиевый сердечник
