Выбор реле задержки 12В - назначение и ключевые параметры

Статья обновлена: 18.08.2025

Реле задержки включения – ключевой компонент для управления временными интервалами в цепях постоянного тока 12В. Эти устройства обеспечивают стабильную задержку подачи питания после подачи управляющего сигнала, защищая оборудование от скачков напряжения и обеспечивая логику работы сложных систем.

От корректного выбора реле зависит надежность автомобильной электроники, систем безопасности, промышленной автоматизации и других устройств. При подборе необходимо учитывать тип нагрузки, диапазон задержек, коммутационную способность и особенности монтажа.

В статье рассмотрим принцип работы, основные параметры и практические критерии выбора реле временной задержки для различных технических задач.

Основные сферы применения 12-вольтовых реле времени

Двенадцативольтовые реле времени находят широкое применение там, где требуется автоматизировать включение или выключение устройств с задержкой, работающих от низковольтных источников питания, таких как автомобильные аккумуляторы, блоки питания или аккумуляторные батареи. Их универсальность и относительная простота делают их незаменимыми компонентами в различных областях.

Ключевая функция этих реле – обеспечить паузу между подачей управляющего сигнала и срабатыванием силовых контактов, что позволяет реализовать сложные алгоритмы управления без использования программируемых контроллеров. Это открывает возможности для автоматизации, повышения комфорта и безопасности.

Автомобильная электроника и транспорт

Комфорт: Плавное закрытие стеклоподъемников или люка с задержкой после выключения зажигания. Задержка отключения освещения салона, багажника или плафонов ("пассажирский свет").
Безопасность: Автоматическое включение фар дальнего света на короткое время после выключения зажигания ("освещение пути к дому"). Задержка включения мощных потребителей (обогреватели, компрессоры) после запуска двигателя для защиты генератора и аккумулятора.
Системы сигнализации и охраны: Задержка постановки на охрану для выхода водителя из автомобиля. Задержка включения сирены при срабатывании датчика удара.

Домашняя автоматизация и системы безопасности

Освещение: Автоматическое отключение света в коридоре, кладовой или на лестнице через заданный интервал времени. Задержка включения/выключения декоративной подсветки.
Вентиляция: Управление вытяжными вентиляторами в санузлах или кухне (продолжение работы после выключения света для удаления влаги/запахов).
Безопасность: Имитация присутствия (включение/выключение света в разных комнатах по таймеру). Задержка отключения резервного освещения при пропадании основного питания.

Промышленная автоматизация и управление оборудованием

Защита оборудования: Последовательный запуск мощных устройств для предотвращения перегрузки сети (например, в системах вентиляции или с несколькими компрессорами). Задержка подачи питания на чувствительную электронику после включения основного блока.
Управление процессами: Циклическое включение/выключение насосов, вентиляторов, нагревательных элементов (полив, термообработка, сушка). Ограничение времени работы инструмента.
Тестирование: Автоматизация циклов тестирования устройств с заданными временными интервалами.

Энергетика и резервные системы

Управление АКБ: Задержка подключения нагрузки к аккумулятору после включения зарядного устройства. Задержка переключения между основным и резервным источником питания.
Солнечные энергосистемы: Управление зарядом/разрядом аккумуляторов по времени суток. Задержка включения инвертора после появления достаточной мощности от солнечных панелей.
Системы ИБП: Задержка переключения на батарею при кратковременных просадках напряжения. Задержка запуска генератора.

Прочие применения

Моделизм: Управление стартом моделей (ракеты, автомобили), работой сервоприводов, подсветкой.
Реклама и витрины: Автоматическое включение/выключение световой рекламы и подсветки витрин по расписанию.
Старт-стоп системы: Управление временем остановки двигателя в системах старт-стоп.

Сфера применения	Типичная функция реле	Пример задержки
Автомобиль (Стеклоподъемники)	Задержка выключения	10-60 секунд
Дом (Вентиляция ванной)	Задержка выключения	5-30 минут
Промышленность (Последовательный пуск)	Задержка включения	5-60 секунд
Энергетика (Переключение ИБП)	Задержка включения/выключения	1-10 секунд

Классификация по типу нагрузки: резистивная, индуктивная, емкостная

Критичным параметром при выборе реле задержки является тип коммутируемой нагрузки, определяющий характер переходных процессов в момент включения/отключения. Резистивные, индуктивные и емкостные цепи создают принципиально разные условия работы контактов, влияя на искрообразование, эрозию и срок службы реле.

Производители указывают максимальный ток для каждого типа нагрузки отдельно, так как способность контактов выдерживать пусковые токи и перенапряжения существенно различается. Игнорирование этих характеристик приводит к преждевременному выходу реле из строя или нестабильной работе системы.

Особенности работы с разными нагрузками

Резистивная нагрузка (ТЭНы, лампы накаливания):
- Ток и напряжение совпадают по фазе
- Отсутствие значительных пусковых токов
- Минимальные переходные процессы при коммутации
Индуктивная нагрузка (электродвигатели, соленоиды, трансформаторы):
- Ток отстает от напряжения
- Высокие пусковые токи (до 10× номинала)
- ЭДС самоиндукции при отключении вызывает дугообразование
Емкостная нагрузка (блоки питания, конденсаторные батареи):
- Ток опережает напряжение
- Мгновенный бросок тока при замыкании контактов
- Высокий риск сваривания контактов

Для индуктивных и емкостных нагрузок обязательно требуется запас по току (не менее 30-50%) и применение защитных элементов:

Тип нагрузки	Рекомендуемая защита
Индуктивная	Варисторы, RC-цепи, диодные демпферы
Емкостная	Предохранители, токоограничивающие резисторы

При коммутации сложных нагрузок (например, электродвигателя с блоком фильтров) учитывайте суммарный характер воздействия на контакты. Реле с дугогасительными камерами и усиленными контактами обеспечивают надежную работу в индуктивных цепях.

Расшифровка маркировки контактов на корпусе реле

Маркировка контактов реле стандартизирована для универсального понимания схемы подключения. Без корректной расшифровки обозначений невозможно правильно интегрировать реле в цепь, что ведет к риску повреждения оборудования или некорректной работы системы. Каждый символ или цифра на корпусе строго соответствуют функциональному назначению вывода.

Обозначения наносятся рядом с контактными ножками либо схематично изображаются на корпусе. Они разделяются на две ключевые группы: управляющие контакты катушки и силовые/коммутационные контакты. Игнорирование маркировки провоцирует ошибки, например, подачу напряжения на сигнальные выходы вместо катушки.

Стандартные обозначения и их значение

Маркировка	Расшифровка	Функция
A1, A2 (или +V, GND)	Выводы катушки управления	Подача напряжения 12В для активации реле (A1 – «+», A2 – «−»)
COM	Общий (Common) контакт	Подвижный центральный контакт переключателя
NO (или 87)	Нормально открытый (Normally Open)	Замыкается с COM при подаче напряжения на катушку
NC (или 87a)	Нормально закрытый (Normally Closed)	Размыкается с COM при активации реле
30	Общий контакт (в автореле)	Аналог COM, часто используется в автомобильных реле

В многоконтактных реле к обозначениям добавляются цифры для идентификации групп (например, COM1/NO1/NC1, COM2/NO2). Для реле с диодной защитой катушки рядом с A1/A2 наносится символ диода (+|−). Если контакт рассчитан на слаботочные сигналы, может указываться пиктограмма датчика или надпись Signal.

Номинальное напряжение питания: почему строго 12В?

Номинальное напряжение питания 12В для реле задержки включения является не произвольной величиной, а ключевым параметром, определяющим корректность работы, долговечность и безопасность устройства. Это значение указывает на оптимальное рабочее напряжение катушки электромагнитного привода реле, при котором оно гарантированно срабатывает и удерживает контакты в заданном положении с номинальной силой, обеспечивая надежное коммутирование нагрузки.

Указание строго 12В (или иногда 12В DC/постоянного тока) обусловлено несколькими фундаментальными факторами. Прежде всего, это стандарт де-факто для огромного сегмента электрооборудования, особенно в автомобильной, морской, телекоммуникационной отраслях и системах резервного питания на базе свинцово-кислотных аккумуляторов. Рабочее напряжение бортовой сети автомобиля или мотоцикла, выходное напряжение многих блоков питания и аккумуляторных батарей соответствует этому уровню.

Критические последствия отклонения от номинала

Использование реле задержки с напряжением катушки, отличным от номинального напряжения питающей сети, ведет к серьезным проблемам:

Пониженное напряжение (<12В):

Несрабатывание реле: Катушка не создаст достаточной электромагнитной силы для преодоления сопротивления пружины и переключения контактов.
Дребезг контактов: Реле может частично срабатывать, но не удерживаться, вызывая многократное хаотичное замыкание/размыкание цепи нагрузки. Это губительно для подключенных устройств (особенно двигателей, компрессоров) и самих контактов реле.
Недостаточное усилие контактов: Даже при срабатывании сила прижатия контактов может быть недостаточной, приводя к их перегреву, искрению, оплавлению и быстрому выходу из строя под нагрузкой.

Повышенное напряжение (>12В):

Перегрев катушки: Ток через катушку превысит расчетный, вызывая ее сильный нагрев. Это ускоряет старение изоляции провода, приводит к обрыву катушки и полному отказу реле.
Механическое повреждение: Избыточная электромагнитная сила создает ударные нагрузки на подвижные части реле, приводя к их деформации или разрушению.
Пробой изоляции: Длительное воздействие повышенного напряжения увеличивает риск электрического пробоя изоляции катушки или между катушкой и контактами.
Некорректная работа схемы задержки: В реле с электронной схемой формирования задержки (RC-цепь, таймер) повышенное напряжение может нарушить работу этой схемы, делая время задержки нестабильным или вовсе блокируя ее.

Защита и стабильность

Современные реле задержки часто включают элементы для повышения устойчивости к типичным проблемам сетей 12В:

Функция	Назначение	Эффект
Встроенный стабилизатор	Поддержка стабильного напряжения на схеме задержки	Обеспечивает точность времени задержки при колебаниях входного напряжения (напр., 9-15В)
Защита от обратной полярности	Диод на входе питания	Предохраняет электронные компоненты реле от повреждения при ошибочном подключении "+" и "-"
Защита от бросков напряжения	Варисторы или супрессоры	Подавляют кратковременные высоковольтные импульсы (напр., при отключении индуктивной нагрузки)
Защита от ЭДС самоиндукции	Диод, шунтирующий катушку	Подавляет выброс высокого напряжения при отключении катушки, защищая элементы управления реле

Важно: Даже при наличии защиты от колебаний, номинальным рабочим напряжением остается указанное на корпусе реле значение (12В). Защитные функции лишь расширяют допустимый диапазон для *корректной работы*, но не меняют сам номинал. Подключение к напряжению, для которого реле не предназначено (например, 24В вместо 12В), гарантированно приведет к его отказу, часто с разрушительными последствиями.

Диапазон регулировки временной задержки: от секунд до часов

Регулируемый диапазон временной задержки – ключевой параметр при выборе реле, напрямую влияющий на функциональность устройства в конкретной схеме. Современные 12В модули предлагают широкий спектр настроек: от долей секунды для точных электронных процессов до нескольких часов для систем автоматизации с длительными циклами работы.

Диапазон определяется типом реле: электронные модели с микроконтроллерами обеспечивают плавную регулировку в широких пределах (0.1 сек – 100 часов), тогда как электромеханические чаще ограничены минутами. На выбор влияет точность установки: для интервалов в секунды критична погрешность ≤1%, для часов допустимо ±5%.

Критерии выбора по времени задержки

Кратковременные задержки (0.05-60 сек): защита электродвигателей, антидребезг контактов, последовательный запуск устройств
Средние интервалы (1-30 мин): управление вентиляторами охлаждения, освещением лестниц, насосами
Длительные циклы (1-100 часов): системы полива, автоматизация теплиц, периодичность техобслуживания

Диапазон	Типичные применения	Рекомендуемый тип реле
0.05-5 сек	Защита компрессоров, фильтрация сигналов	Электронные (RC-цепи)
10 сек-10 мин	Задержка выключения света, управление вентиляцией	Микропроцессорные
15 мин-24 ч	Автополив, циркуляционные насосы	Программируемые с таймером

При работе с длительными интервалами критично учитывать температурный дрейф и стабильность внутреннего генератора. Для задач свыше 30 минут предпочтительны реле с кварцевой стабилизацией, исключающие накопление погрешности. В схемах с питанием от АКБ выбирайте модели с током покоя ≤2мА для минимизации разряда батареи.

Токовая нагрузка контактов: расчет необходимого показателя

Номинальный ток контактов реле – критически важный параметр, определяющий способность устройства коммутировать нагрузку без перегрева или повреждения. Превышение допустимого значения ведет к обгоранию контактных групп, сокращению ресурса и потенциальному выходу из строя всей системы.

Для корректного подбора необходимо выполнить расчет ожидаемой нагрузки, учитывая не только статические, но и пусковые токи подключаемых устройств. Игнорирование этого этапа – частая причина преждевременных отказов оборудования даже при формальном соответствии напряжения питания.

Методика определения рабочих параметров

Расчет производится по формуле: I = P / U, где I – ток (А), P – мощность нагрузки (Вт), U – напряжение питания (В). Для индуктивных нагрузок (электродвигатели, соленоиды) полученное значение умножают на коэффициент запаса 1.5-3 для компенсации пусковых токов. Пример:

Лампа ближнего света: 55Вт / 12В = 4.58А
Стартер двигателя: (1200Вт / 12В) * 2.5 = 250А

Рекомендуемые коэффициенты запаса для разных типов нагрузки:

Тип нагрузки	Коэффициент
Лампы накаливания	1.2-1.5
Электродвигатели	2.0-3.0
Резистивные нагреватели	1.0-1.3
Электронные блоки	1.7-2.0

Дополнительные факторы выбора:

Использование номинала для переменного тока (AC) при работе с постоянным (DC) требует снижения нагрузки на 20-40%
Коммутация параллельных цепей суммирует общий ток через контакты
Работа в высокотемпературных средах снижает допустимую нагрузку на 10-25%

Минимально допустимый запас по току – 20% от расчетного значения. Предпочтение отдается реле с керамическими корпусами и серебряно-кадмиевыми контактами при токах свыше 10А.

Механические и твердотельные реле: сравнительный анализ

Механические реле задержки используют электромагнит для физического замыкания контактов после заданного временного интервала. Задержка обеспечивается пневматическими, часовыми или электронными схемами. Основные особенности: гальваническая развязка, устойчивость к импульсным перегрузкам, визуальная индикация срабатывания, наличие механического износа движущихся частей.

Твердотельные реле (ТТР) реализуют задержку включения через полупроводниковые элементы (тиристоры, симисторы) и управляющую электронику. Отсутствуют движущиеся компоненты: коммутация происходит за счет изменения состояния полупроводникового перехода. Ключевые аспекты: бесшумная работа, высокая скорость переключения, устойчивость к вибрациям, чувствительность к перегреву и необходимость теплоотвода.

Критерий	Механические реле	Твердотельные реле
Срок службы	10⁵-10⁷ циклов (ограничен износом контактов)	10⁸-10¹⁰ циклов (отсутствие механического износа)
Быстродействие	10-100 мс (инерция механических компонентов)	1-10 мкс (ограничено только электронными компонентами)
Помехоустойчивость	Устойчивы к ЭМ помехам и перенапряжениям	Требуют защиты от скачков напряжения (варисторы, RC-цепи)
Коммутация	Искрение контактов, дребезг при переключении	Бесшумная коммутация без искрообразования
Тепловыделение	Низкое (только на катушке управления)	Требует радиатора (падение напряжения на полупроводнике)
Ток утечки	Практически отсутствует	До 10 мА (требует учета в низкоточных схемах)

Области применения

Механические реле: Силовые цепи с пусковыми токами (лампы накаливания, электродвигатели), среды с высокими ЭМ помехами, системы с ручной диагностикой.
Твердотельные реле: Частые переключения (сигнализация, контроллеры), взрывоопасные среды, медицинское оборудование, системы с низким энергопотреблением.

Алгоритм программирования времени задержки (аналоговые модели)

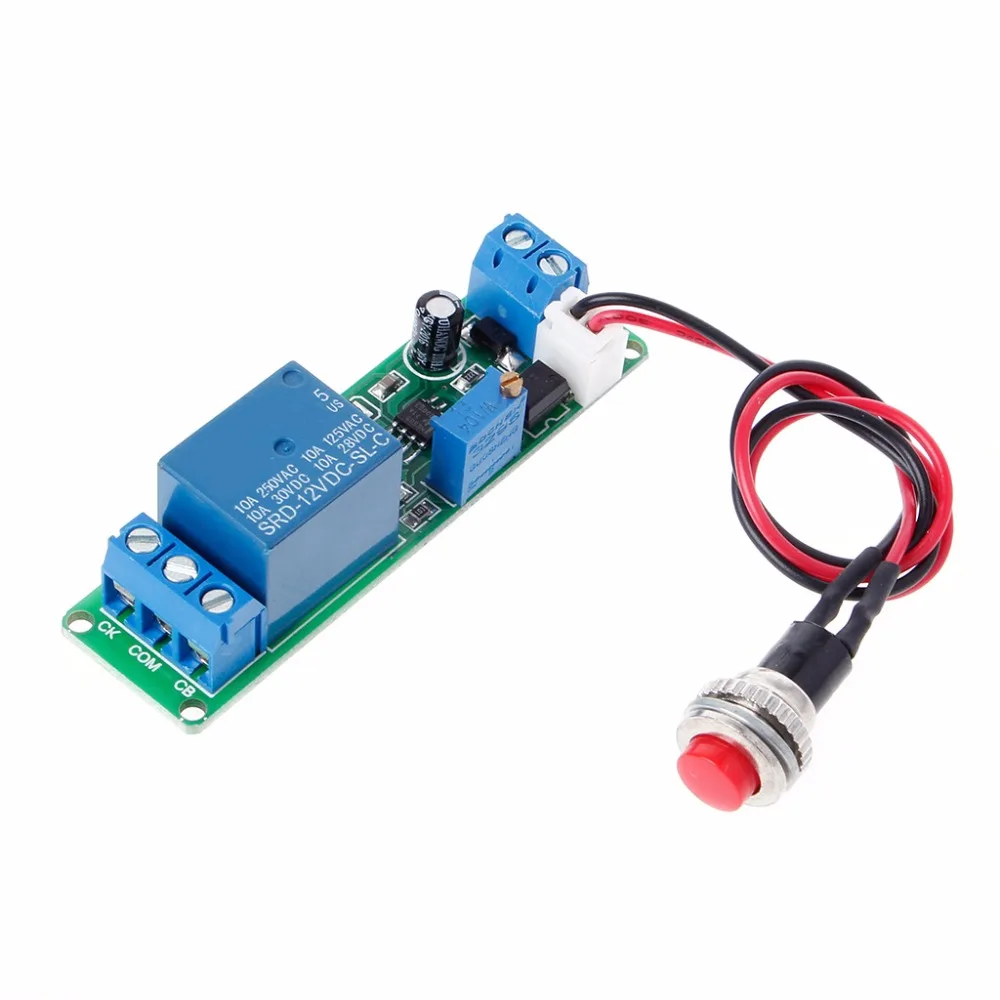

Аналоговые реле задержки включения используют RC-цепь (резистор-конденсатор) для формирования временного интервала. При подаче питания конденсатор начинает заряжаться через переменный резистор. Задержка активации контактов определяется временем достижения напряжением на конденсаторе порога срабатывания внутреннего компаратора.

Точность настройки зависит от стабильности параметров компонентов и напряжения питания. Внешние факторы (температура, вибрации) могут вносить отклонения. Для регулировки применяется поворотная ручка потенциометра со шкалой или многооборотный резистор с винтовой регулировкой.

Порядок настройки времени

Отключите питание реле во избежание случайного срабатывания
Определите диапазон регулировки по технической документации (например 0.5-60 сек)
Поверните регулятор потенциометра:
- По часовой стрелке → увеличение задержки
- Против часовой → уменьшение интервала
Подайте питание и замерьте фактическое время срабатывания тестером
Корректируйте положение регулятора с учетом отклонений (при необходимости)

Фактор влияния	Характер воздействия	Компенсация
Скачки напряжения	Ускорение/замедление заряда конденсатора	Стабилизированный блок питания 12В±5%
Температурный дрейф	Изменение сопротивления резистора	Монтаж вдали от источников тепла
Износ компонентов	Постепенное увеличение погрешности	Периодическая поверка таймера

Важно! Для многооборотных потенциометров используйте отвертку с изолированным лезвием. Фиксируйте настроечный винт контргайкой после калибровки.

Цифровые реле с кнопочным управлением и дисплеем

Цифровые реле времени с дисплеем и кнопками управления представляют собой продвинутые устройства для точной настройки временных интервалов включения/выключения нагрузки в 12В системах. Они отличаются от простых аналоговых моделей возможностью визуального контроля параметров и гибкой конфигурации задержек.

Основным преимуществом таких реле является интуитивно понятный интерфейс: жидкокристаллический экран отображает текущие настройки и режим работы, а тактильные кнопки позволяют оперативно изменять параметры без дополнительных инструментов. Это исключает ошибки при программировании и упрощает эксплуатацию в полевых условиях.

Ключевые функциональные возможности

Программируемые временные интервалы с шагом от 0.1 секунды до нескольких суток
Многорежимная работа: однократное срабатывание, циклическое повторение, обратный отсчёт
Визуализация состояний:
- Текущее значение задержки
- Обратный отсчёт до срабатывания
- Статус реле (ON/OFF)
- Индикация ошибок

Области применения

Сфера использования	Пример реализации
Автомобильная электроника	Задержка отключения фар, плавный пуск сабвуфера
Системы безопасности	Временные интервалы работы камер, задержка включения сигнализации
Промышленная автоматика	Управление циклом тестирования оборудования, последовательный запуск устройств

Критерии выбора

Диапазон регулировки: соответствие требуемым временным интервалам
Тип нагрузки: проверка максимальной коммутируемой мощности (Вт/А)
Климатическое исполнение: температурный диапазон работы и класс защиты IP
Напряжение управления: совместимость с 12В DC системами
Габариты и способ монтажа: соответствие месту установки (DIN-рейка, панель)

Важно: При подключении индуктивных нагрузок (реле, соленоиды) обязательна установка защитного диода параллельно катушке для подавления обратных ЭДС. Игнорирование этого требования приводит к преждевременному выходу цифрового реле из строя.

Учет температуры окружающей среды при монтаже

Рабочий диапазон температур – критический параметр для реле задержки включения 12В. Большинство устройств рассчитаны на эксплуатацию в пределах -40°C до +85°C, но конкретные значения всегда указываются в технической документации производителя. Превышение этих границ ведет к нестабильной работе: при низких температурах электролитические конденсаторы теряют емкость, а механические элементы загустевают, что увеличивает реальное время срабатывания.

При высоких температурах ускоряется саморазряд конденсаторов, уменьшается сопротивление изоляции и возникает риск теплового пробоя полупроводниковых компонентов. Особенно критичен перегрев для реле с корпусами типа SIP или DIP без принудительного охлаждения. Монтаж вблизи источников тепла (трансформаторов, силовых ключей, двигателей) требует либо увеличения расстояния, либо применения термоэкранов.

Практические рекомендации

При выборе места установки учитывайте:

Термический резонанс – избегайте замкнутых пространств без вентиляции. Минимальный зазор между корпусом реле и соседними элементами – 5 мм
Солнечная радиация – при монтаже в салонах авто или уличных боксах используйте светоотражающие кожухи
Динамические нагрузки – вибрации от двигателей/компрессоров снижают надежность контактов при экстремальных температурах

Температурная зона	Риски	Меры компенсации
Ниже -25°C	Удлинение задержки, залипание контактов	Принудительный подогрев модуля, выбор реле с керамическими конденсаторами
Выше +65°C	Самопроизвольное срабатывание, деградация изоляции	Монтаж теплоотводящих пластин, активное охлаждение, модели с расширенным диапазоном до +125°C

Для точной калибровки задержки в нестабильных условиях применяйте реле с термокомпенсированными RC-цепями или цифровыми таймерами, где температура влияет на работу менее 0.1% на градус Цельсия. Всегда проводите тестовые включения при минимальной и максимальной ожидаемой температуре среды.

Степени защиты оболочки (IP) для различных условий

Выбор реле задержки включения 12В с подходящим классом IP напрямую влияет на его долговечность и корректную работу в конкретной среде. Код IP (Ingress Protection) состоит из двух цифр: первая обозначает защиту от твёрдых частиц и пыли, вторая – от влаги. Более высокие значения обеспечивают повышенную устойчивость к внешним воздействиям.

Для приборов, работающих в сложных условиях, игнорирование класса IP может привести к преждевременному выходу из строя контактов, коррозии или короткому замыканию. Необходимо чётко соотносить характеристики оболочки с реальными условиями эксплуатации устройства.

Условия эксплуатации	Рекомендуемый IP	Критические факторы
Жилые/офисные помещения	IP20-IP40	Пыль, случайный контакт
Производственные цеха	IP54-IP65	Вибрация, металлическая стружка, масляные испарения
Транспорт, сельхозтехника	IP67-IP69K	Грязь, влага, перепады температур, химические реагенты
Судостроение, наружные установки	IP68/IP69K	Прямое воздействие дождя, солёная вода, УФ-излучение

Подключение к силовой цепи через промежуточное реле

При управлении мощными нагрузками (насосами, лампами, нагревателями) контакты реле задержки 12В могут не выдерживать высоких токов силовой цепи. Для защиты устройства от перегрузки и коммутации потребителей свыше 10А используется промежуточное реле. Оно выполняет роль усилителя, принимая сигнал от контактов таймера задержки и передавая его на силовую линию через более мощные контакты.

Схема подключения реализуется последовательно: управляющие выходы реле задержки (обычно помеченные как NO/COM) подключаются к катушке промежуточного реле. Силовые контакты последнего (например, 30-87 по стандартной маркировке) врезаются в цепь питания нагрузки. Напряжение катушки промежуточного реле должно соответствовать напряжению силовой цепи (обычно 12В).

Типовая схема соединений:

Реле задержки: контакт NO → Катушка промежуточного реле (A1)
Реле задержки: общий контакт COM → Минус питания (GND)
Промежуточное реле: контакт 30 → Плюс силовой цепи (+12V)
Промежуточное реле: контакт 87 → Нагрузка
Нагрузка → Минус силовой цепи (GND)

Ключевые требования к промежуточному реле:

Характеристика	Рекомендация
Напряжение катушки	12В постоянного тока (DC)
Ток коммутации	≥ 150% от номинального тока нагрузки
Тип контактов	NO (нормально разомкнутые) для нагрузки
Степень защиты	IP20 (минимум), IP65 при влажной среде

Важно: Для защиты катушки промежуточного реле установите обратный диод (1N4007) параллельно выводам A1/A2: катод к "+", анод к "-". Это подавит ЭДС самоиндукции при отключении.

Схемы управления освещением с задержкой отключения

Реле задержки включения (или таймерные реле) активно применяются для автоматического выключения света через заданный интервал времени после подачи команды. Это позволяет реализовать энергосберегающие сценарии в помещениях, где длительное горение ламп не требуется, но необходимо обеспечить комфортное перемещение людей, например, в коридорах, подъездах, кладовках или на лестничных клетках. Основной принцип работы заключается в том, что устройство начинает отсчет времени после активации (обычно замыканием контакта выключателя) и разрывает цепь освещения по его истечении.

Выбор конкретной схемы зависит от типа нагрузки (лампы накаливания, светодиодные, люминесцентные), требуемого времени задержки (от секунд до десятков минут), способа управления (механический выключатель, сенсор, датчик движения) и необходимости дополнительных функций, таких как регулировка времени или принудительное отключение. Надежность работы напрямую связана с правильным подбором реле по току и напряжению коммутации, а также типу управляющего сигнала.

Типовые схемы подключения и их особенности

Рассмотрим распространенные варианты реализации:

Простая схема с кнопкой и реле задержки выключения (Off-Delay):
- Фаза питания подается на общий контакт (COM) реле.
- Нормально разомкнутый контакт (NO) реле подключается к нагрузке (светильнику).
- Кнопка без фиксации (например, звонковая) ставится между фазой и управляющим входом реле.
- При нажатии кнопки реле мгновенно срабатывает, замыкая цепь освещения, и начинает отсчет времени. После отпускания кнопки свет горит заданное время и гаснет автоматически.
Схема с датчиком движения (PIR):
- Выход датчика движения подключается к управляющему входу реле задержки выключения.
- При обнаружении движения датчик подает сигнал, реле включает свет и запускает таймер.
- Если в течение установленного времени новое движение не обнаружено, реле отключает свет. При постоянном движении освещение поддерживается непрерывно.
Схема с регулируемой задержкой и принудительным выключением:
- Используется реле с потенциометром для настройки времени задержки (например, 10 сек - 10 мин).
- Параллельно кнопке включения добавляется вторая кнопка (нормально замкнутая), подключенная последовательно к управляющему входу или к выводу сброса (Reset) реле. Ее нажатие мгновенно гасит свет, не дожидаясь конца задержки.

Ключевые параметры реле для схем освещения:

Параметр	Типовые значения/опции	Важность
Напряжение питания	12В DC (реже 24В DC/AC, 230В AC)	Обязательно соответствует источнику управления
Напряжение/ток коммутации	≥ 230В AC, 5-10А (для бытовых ламп)	Должно превышать нагрузку светильников
Тип задержки	Задержка выключения (Off-Delay/TDO)	Критично для функции "гаснет после"
Диапазон времени	1 сек - 30 мин (зависит от модели)	Подбирается под длительность нужного освещения
Тип управляющего сигнала	Сухой контакт (кнопка), +12В, датчик NPN/PNP	Должен совмещаться с выключателем/датчиком

Важные нюансы: Для работы со светодиодными лампами (особенно маломощными) иногда требуется подключение через добавочный резистор или использование реле с низким током удержания, чтобы избежать мерцания из-за токов утечки. При управлении люминесцентными лампами или мощными нагрузками следует учитывать пусковой ток и выбирать реле с соответствующим запасом по коммутационной способности. Корректное подключение нуля (N) и фазы (L) согласно схеме реле обязательно для безопасной работы.

Защита компрессоров и электродвигателей 12В

Реле задержки включения критически важны для предотвращения повреждений компрессоров и электродвигателей постоянного тока 12В, вызванных повторными запусками под нагрузкой. При резком восстановлении питания после отключения или срабатывания защиты оборудование может получить ударный ток, превышающий номинальный в 5-7 раз. Это приводит к перегреву обмоток, разрушению изоляции и механическому износу подшипников.

Установка реле с выдержкой времени перед подачей напряжения на силовые цепи гарантирует полную остановку вращающихся частей перед следующим запуском. Это особенно актуально для систем с маховиками или высоким пусковым моментом, где инерция продолжает вращение ротора даже после снятия питания. Задержка позволяет давлению в компрессорных системах выровняться, исключая работу на противодавление.

Ключевые параметры выбора реле

При подборе реле задержки включения для защиты двигателей 12В учитывайте:

Диапазон задержки: 3-180 секунд для компрессоров холодильных установок, 1-60 секунд для электроприводов
Ток коммутации: должен превышать пусковой ток двигателя минимум на 30%
Тип нагрузки: реле с дугогасящими камерами для индуктивных нагрузок
Защита от ложных срабатываний: встроенные фильтры помех для работы в цепях с генераторами

Проблема	Последствия без реле	Эффект защиты
Короткие циклы включения	Деформация клапанов компрессора	Стабилизация давления в системе
Одновременный запуск двигателей	Просадка напряжения >40%	Каскадное включение по заданному таймингу
Инерционный разнос	Механическое разрушение муфт	Полная остановка ротора перед пуском

Для систем с несколькими двигателями применяйте реле с программируемой последовательностью запуска. Это исключает суммарные пусковые токи при одновременной активации оборудования. В цепях с преобразователями частоты реле монтируют до инвертора, обеспечивая паузу перед инициализацией управляющей электроники.

Использование в системах безопасности и автозапуска

В охранных комплексах автомобилей реле задержки включения 12В предотвращает ложные срабатывания сигнализации при кратковременных скачках напряжения или механических воздействиях на корпус. Оно искусственно задерживает подачу питания на сирену и модуль GSM-оповещения, игнорируя случайные помехи типа удара града или проезда тяжелого транспорта. Это критически важно для снижения количества ложных тревог и повышения доверия к системе.

При интеграции в автозапуск реле обеспечивает корректную последовательность активации узлов: сначала подает питание на блок управления двигателем и бортовой компьютер, дожидаясь их полной инициализации, и только потом замыкает цепь стартера. Такая задержка в 3-5 секунд исключает повреждение электроники "холодным пуском" и гарантирует стабильную работу иммобилайзера перед запуском мотора.

Ключевые сценарии применения

Подавление помех в датчиках удара
Фильтрация кратковременных вибраций без блокировки реакции на реальный взлом
Приоритетная активация CAN-шины
Синхронизация модулей автозапуска перед стартом коленвала
Защита цепей освещения
Плавное включение прожекторов по периметру объекта после получения подтверждения от основного контроллера

Параметр	Охранные системы	Автозапуск
Диапазон задержек	0.5-10 сек	2-15 сек
Ключевая функция	Антидребезг контактов	Последовательный пуск узлов
Ток нагрузки	до 10А (сирена/свет)	до 30А (стартер/ЭБУ)

Интеграция с контроллерами Arduino и Raspberry Pi

Реле задержки включения 12В эффективно управляются микроконтроллерами Arduino и одноплатными компьютерами Raspberry Pi через цифровые выходы. Для безопасного взаимодействия требуется согласование уровней напряжения и защита от обратной ЭДС, индуцируемой катушкой реле. Типовое решение включает использование транзисторных ключей (например, MOSFET или биполярных транзисторов) и защитных диодов, подключаемых параллельно обмотке реле.

Программное управление задержкой реализуется через временные функции в коде, что позволяет гибко настраивать интервалы срабатывания. Для Arduino применяются встроенные команды delay() или millis() в среде IDE, а для Raspberry Pi – библиотеки (например, RPi.GPIO или gpiozero) с использованием функций таймеров на Python. Важно учитывать нагрузочную способность выходных портов контроллера: пины GPIO Raspberry Pi выдают 3.3В/16мА, а выводы Arduino – 5В/20мА, что требует дополнительных усилителей для мощных реле.

Ключевые аспекты подключения

Схемы сопряжения:
- Для Arduino: NPN-транзистор (например, BC547) + диод 1N4007
- Для Raspberry Pi: оптронная развязка (PC817) + MOSFET (IRF520) для гальванической изоляции
Программные методы:
1. Простая задержка: digitalWrite(pin, HIGH); delay(5000); (Arduino)
2. Неблокирующее управление: отсчет времени через millis() (Arduino) или Threading.Timer (RPi)
Особенности питания:
- Обязательное использование отдельного источника 12В для реле
- Общая земля (GND) между контроллером, цепью управления и нагрузкой

Параметр	Arduino	Raspberry Pi
Рабочее напряжение GPIO	5 В	3.3 В
Максимальный ток выхода	20 мА (на пин)	16 мА (суммарно до 50 мА)
Рекомендуемый драйвер	Транзистор 2N2222	Оптопара+MOSFET

При интеграции с Raspberry Pi критична гальваническая развязка из-за чувствительности процессора к скачкам напряжения. Для реле с потреблением свыше 100мА обязательны внешние драйверы (например, модули на ULN2003). В проектах с множеством реле целесообразно применять расширители портов (PCA9685) или готовые релейные шилды с встроенной логикой задержки.

Монтаж в DIN-рейку: особенности крепления

Большинство современных реле задержки включения 12В оснащаются унифицированным креплением для установки на стандартную DIN-рейку TH35 шириной 35 мм. Этот метод обеспечивает быстрое и надежное закрепление устройства в электрощитах, распределительных коробках или промышленных панелях без дополнительного сверления или винтов. Корпус реле проектируется с учетом стандартных габаритов модульного оборудования, что позволяет компактно размещать несколько устройств в ряд с минимальными зазорами.

Ключевым элементом крепления является пружинная защелка из оцинкованной стали, расположенная на тыльной стороне корпуса. При монтаже важно контролировать усилие прижима – чрезмерное давление может деформировать пластиковые крепления, а недостаточное приведет к ненадежной фиксации. Перед установкой убедитесь в отсутствии механических препятствий на рейке и соответствии типа рейки (TH35, C-рельс, G-рельс) заявленным в технической документации реле.

Порядок установки и основные требования

Заведите верхний крюк корпуса реле за выступ DIN-рейки под углом 20-30°
Плавно прижмите нижнюю часть устройства к рейке до характерного щелчка фиксатора
Проверьте отсутствие люфта, слегка потянув реле на себя

Параметр	Требование	Последствия нарушения
Рабочая температура	-25°C до +55°C	Деформация крепежа, ослабление фиксации
Зазор между устройствами	≥ 2 мм	Перегрев, взаимные помехи
Допустимая вибрация	≤ 1g (9.8 м/с²)	Самопроизвольное отсоединение

Для демонтажа используйте отвертку с плоским жалом: вставьте ее в специальный паз фиксатора и осторожно отожмите защелку вниз, одновременно приподнимая нижнюю часть корпуса. Избегайте резких движений – пластиковые крепления чувствительны к точечным нагрузкам. При частой переустановке проверяйте целостность пружинного механизма и отсутствие трещин в местах крепления.

В промышленных условиях рекомендуется дополнительная фиксация крайних модулей в ряду стопорными зажимами. Это предотвращает смещение оборудования при вибрациях и продольных нагрузках. Для реле с большим весом (>200 г) или нестандартной конфигурацией корпуса используйте монтажные переходные пластины с усиленным креплением.

Выносные кнопки управления для реле времени

Интеграция выносных кнопок существенно расширяет функциональность реле задержки включения 12В, позволяя активировать или сбрасывать таймер удаленно от основного модуля. Это особенно востребовано при монтаже реле в труднодоступных местах (щитки управления, скрытые полости) или при необходимости управления из нескольких зон. Кнопки монтируются в удобных точках доступа и соединяются с клеммами управления реле низковольтными проводами.

При подборе кнопок учитывают их тип и рабочие параметры: они должны быть рассчитаны на коммутацию слаботочных цепей управления (обычно 12В постоянного тока) и соответствовать току нагрузки, указанному в характеристиках реле. Механическая стойкость, степень защиты IP (от пыли и влаги) и тип монтажа (на DIN-рейку, панель, поверхностный) выбираются исходя из условий эксплуатации. Распространены варианты с нормально разомкнутыми (NO) или переключаемыми контактами.

Ключевые особенности подключения и использования

Схема подключения: Кнопки подключаются параллельно к штатным клеммам запуска/сброса реле. Для защиты от помех рекомендуется использовать экранированный кабель при длинных линиях (>1м).
Типовые функции:
- Старт задержки - инициирует отсчет времени при нажатии.
- Принудительный сброс - прерывает текущий цикл работы.
- Блокировка - удерживает выход в активном/неактивном состоянии.
Безопасность: Использование низкого напряжения (12В) исключает риски поражения током при работе с кнопками. Для силовых нагрузок обязательна отдельная силовая проводка через контакты реле.

Тип кнопки	Назначение	Особенности монтажа
Моментального действия (NO)	Кратковременный запуск/сброс	Панельный, для помещений (IP20)
С фиксацией	Постоянная активация/деактивация	Влагозащищенные корпуса (IP65)
Светодиодная подсветка	Визуальный контроль состояния	Требует подключения дополнительной цепи питания

Правильно подобранные выносные элементы обеспечивают гибкое управление временными циклами без физического доступа к реле. Проверка совместимости электрических характеристик кнопок и управляющих входов реле - обязательный этап при проектировании системы. Для сложных сценариев (управление с нескольких точек) применяют схемы с параллельным подключением кнопок идентичного назначения.

Анализ циклов срабатывания и срок службы контактов

Цикл срабатывания реле задержки включения – это полная операция: от подачи управляющего напряжения до замыкания/размыкания силовых контактов и их возврата в исходное состояние после снятия сигнала. Каждый цикл вызывает механический износ подвижных частей и электрическую эрозию контактных групп из-за искрения при коммутации нагрузки. Производители указывают расчетный ресурс в количестве циклов (например, 10⁵ или 10⁶), гарантируя работоспособность в пределах этого значения.

На фактический срок службы влияет тип коммутируемой нагрузки. Резистивные нагрузки (лампы накаливания, нагреватели) создают умеренный износ. Индуктивные (катушки, электродвигатели) и емкостные (блоки питания) формируют мощные переходные процессы, вызывающие дуговой разряд – это ускоряет деградацию контактов. Превышение номинального тока или напряжения ведет к перегреву и ускоренному окислению поверхностей.

Ключевые факторы ресурса контактов

Материал контактной группы: Серебро (AgSnO₂, AgNi) устойчиво к дугообразованию и коррозии, кадмиевые сплавы дешевле, но менее долговечны.
Коммутируемая мощность: Ресурс падает при работе с нагрузками >70% от максимального допустимого тока реле.
Частота переключений: Высокочастотные циклы (десятки раз в минуту) сокращают срок службы из-за теплового стресса.
Условия эксплуатации: Вибрация, пыль, высокая влажность ускоряют износ механизма и загрязнение контактов.

Тип нагрузки	Влияние на ресурс	Рекомендации
Резистивная (I ≤ 5A)	Минимальный износ	Стандартные контакты (AgCdO)
Индуктивная (двигатели, соленоиды)	Высокий износ из-за ЭДС самоиндукции	Контакты из AgSnO₂ + RC-цепочка для подавления дуги
Емкостная (импульсные БП)	Критичный бросок тока при замыкании	Запас по току 2x, контакты AgNi

Для продления срока службы выбирайте реле с запасом по току (минимум 30%), используйте защитные цепи (варисторы, RC-демпферы) для подавления перенапряжений, избегайте работы в режиме дребезга контактов при низком управляющем напряжении. Мониторинг состояния контактов (рост переходного сопротивления, подгорание) поможет своевременно заменить модуль до отказа системы.

Подавление помех при коммутации индуктивных нагрузок

При коммутации индуктивных устройств (соленоидов, реле, электродвигателей) реле задержки включения 12В сталкивается с опасными переходными процессами. Разрыв цепи вызывает самоиндукцию: накопленная в обмотках энергия генерирует импульс высокого напряжения (до сотен вольт) с быстрым фронтом нарастания. Этот выброс провоцирует электромагнитные помехи, искрение контактов и сокращает срок службы коммутатора.

Без защитных элементов импульс самоиндукции может повредить управляющую электронику реле задержки или подключенные к нему чувствительные компоненты. Подавление помех особенно критично в системах с микроконтроллерами, датчиками и цифровыми интерфейсами, где ложные срабатывания или сбои недопустимы.

Методы защиты

Эффективное подавление реализуется с помощью следующих решений:

Защитные диоды (обратные диоды):
Диод, подключенный параллельно индуктивной нагрузке в обратной полярности (анод к «–», катод к «+»). При отключении тока создает замкнутый контур для рассеивания энергии самоиндукции через нагрузку. Простое и надежное решение для цепей постоянного тока.
RC-снабберы:
Последовательная цепь из резистора и конденсатора, устанавливаемая параллельно контактам реле или нагрузке. Конденсатор поглощает импульс, резистор ограничивает ток разряда и демпфирует колебания. Универсальны для переменного и постоянного тока.
Варисторы:
Нелинейные элементы с резким падением сопротивления при превышении порогового напряжения. Шунтируют избыточное напряжение на «землю», эффективны для подавления кратковременных выбросов.
Стабилитроны (TVS-диоды):
Быстродействующие полупроводники, аналогичные варисторам, но с точным напряжением срабатывания. Обеспечивают «отсечку» пиков с минимальным временем реакции.

Критерии выбора защиты

Метод	Применимость	Достоинства	Недостатки
Обратный диод	Только DC	Высокая эффективность, низкая стоимость	Увеличивает время отпускания нагрузки
RC-снаббер	AC/DC	Универсальность, подавление искрения	Требует расчета параметров R и C
Варистор	AC/DC	Простота монтажа, широкий диапазон напряжений	Ограниченный ресурс при частых перегрузках
TVS-диод	AC/DC	Точная отсечка, быстродействие	Высокая стоимость для мощных цепей

Важно: Защитные элементы размещаются максимально близко к индуктивной нагрузке или контактам реле. Для мощных нагрузок (свыше 5А) комбинируют несколько методов, например, снаббер + TVS-диод. Расчет номиналов (особенно для RC-цепей) выполняется на основе тока коммутации и индуктивности нагрузки.

Подбор реле для работы в автомобильных бортовых сетях

Автомобильная среда предъявляет специфические требования к реле задержки включения 12В: вибрации, широкий температурный диапазон (-40°C до +85°C и выше), повышенная влажность, риск скачков напряжения и электромагнитных помех. Устройство должно сохранять стабильность параметров задержки (обычно от долей секунды до нескольких минут) в этих условиях и обладать механической прочностью, устойчивостью к коррозии контактов и корпуса.

Ключевой параметр – коммутационная способность контактов. Ток нагрузки (постоянный!) должен строго соответствовать характеристикам подключаемого оборудования (фары, обогрев, компрессор, топливный насос). Превышение тока ведет к обгоранию контактов, занижение – к неоправданному увеличению габаритов и стоимости. Обязательно учитывают характер нагрузки: резистивная (лампы накаливания, обогревы) или индуктивная (электродвигатели, соленоиды), так как коммутация последней создает экстратоки и требует запаса по току или защитных элементов (диоды, варисторы).

Критерии выбора и особенности установки

При подборе реле задержки для автосети анализируют:

Напряжение срабатывания катушки: Должно быть 12В номинально, но с устойчивостью к скачкам до 24-28В (напряжение холодного пуска) и падениям ниже 9В (при запуске двигателя).
Ток коммутации: Максимальный постоянный ток, который контакты могут надежно коммутировать длительно. Берут с запасом 20-30% от пикового тока нагрузки.
Тип и материал контактов: Для высоких токов (>20А) – серебро-кадмий, серебро-оксид олова. Для индуктивных нагрузок – дугогасящие камеры или встроенные защитные элементы.
Способ монтажа и защита: Предпочтительны реле в герметичном корпусе (IP67/IP69K) для установки в моторном отсеке. Крепление должно гасить вибрации.
Управляющий сигнал: Совместимость с типом выходного сигнала контроллера (низкоточный «+», «масса»).

Обязательные меры защиты:

Установка предохранителя номиналом ниже максимального тока реле в разрыв цепи питания нагрузки.
Применение диодного супрессора параллельно катушке (для реле без встроенной защиты) для гашения ЭДС самоиндукции.
Избегание прокладки силовых и управляющих проводов в одном жгуте для минимизации помех.

Тип нагрузки	Рекомендуемый запас по току реле	Дополнительные меры защиты
Резистивная (лампы, обогрев)	20%	Минимальны, предохранитель обязателен
Индуктивная (моторы, соленоиды)	40-50%	Защитный диод/варистор, RC-цепь
Емкостная (блоки питания)	30%	Ограничение тока заряда (NTC термистор)

Управление USB-устройствами через 12В реле задержки

Реле задержки включения на 12В позволяет организовать временную задержку перед подачей питания на USB-устройства, что критично для защиты чувствительной электроники от скачков напряжения при старте системы. Это особенно востребовано в автомобильных, промышленных и резервных системах питания, где USB-девайсы (накопители, модемы, камеры) должны включаться после стабилизации основных цепей.

Для реализации схемы требуется понижающий DC-DC преобразователь (12В→5В), так как реле коммутирует высоковольтную часть цепи. Реле задержки подключается к источнику 12В, а его силовые контакты разрывают/замыкают линию питания преобразователя. При срабатывании реле через заданный интервал преобразователь получает напряжение и подает стабилизированные 5В на USB-порт.

Специфика подключения и параметры

Токовая нагрузка: Суммарный ток USB-устройств не должен превышать:
- Номинала контактов реле (обычно 5-20А при 12В)
- Мощности DC-DC преобразователя (рекомендуется запас 20-30%)
Защита цепи:
- Диод Шоттки параллельно катушке реле
- Предохранитель на входе 12В
- Керамический конденсатор (100нФ) на входе преобразователя
Особенности USB:
- Использование экранированных кабелей для подавления помех
- Отдельная линия GND для USB-портов
- Обеспечение стабильности напряжения (допуск ±5%)

Типовые сценарии применения:

Система	Назначение задержки	Тип USB-устройства
Автомобильный компьютер	Запуск после инициализации головного устройства	4G-модем, SSD-накопитель
ИБП для сервера	Последовательное включение периферии	USB-хаб, охлаждение
Система видеонаблюдения	Защита от бросков напряжения	USB-камера, Wi-Fi адаптер

При выборе реле для USB-управления ключевым параметром является точность временного интервала. Для цифровых устройств (модемы, накопители) допустима погрешность ≤10%. Механические реле с часовым механизмом обеспечивают точность ±3%, но имеют ограниченный ресурс (≈50 000 циклов), тогда как электронные модули на базе микросхем точнее и долговечнее, но чувствительны к ЭМ-помехам.

Для мощных USB-девайтов (≥2.5А) обязательна установка промежуточного контактора. Реле задержки в этом случае управляет катушкой контактора, а силовая коммутация осуществляется через его мощные контакты. Это исключает подгорание и снижение напряжения на USB-порту при высоких нагрузках.

Создание системы плавного пуска оборудования

Для реализации плавного пуска оборудования на 12В последовательно с нагрузкой интегрируется реле задержки включения. При подаче питания реле выдерживает заданный интервал перед замыканием силовых контактов, предотвращая резкий скачок тока. Это критично для устройств с высокими пусковыми токами: электродвигателей, трансформаторов или ламп накаливания.

Параметры реле подбираются под конкретную задачу: время задержки (0.1–30 сек), коммутируемый ток (например, 10–40А), тип нагрузки (индуктивная/резистивная). Для индуктивных нагрузок обязателен запас по току в 2–3 раза. Дополнительно учитывают климатическое исполнение корпуса и способ монтажа (на DIN-рейку, панель или в разрыв кабеля).

Ключевые этапы проектирования

Расчет пикового тока: Замер пускового тока оборудования мультиметром или расчет по паспортным данным
Выбор времени задержки:
- Для ламп накаливания: 0.2–0.5 сек
- Для электродвигателей: 1–5 сек
- Для трансформаторов: 3–10 сек
Проверка совместимости:
- Напряжение катушки реле: строго 12В DC/AC
- Соответствие контактной группы току нагрузки (с запасом 20–30%)

Параметр	Лампы накаливания	Двигатели 12В	Трансформаторы
Требуемый ток реле	1–5А	10–40А	5–20А
Оптимальная задержка	0.3 сек	3 сек	5 сек
Ключевые риски	Перегорание нити	Механический износ	Насыщение сердечника

При подключении реле параллельно нагрузке через нормально-замкнутые контакты реализуется функция задержки выключения. Это применяется для вентиляторов охлаждения, продолжающих работу после отключения основного оборудования. Для сложных систем комбинируют оба типа реле, управляя ими через микроконтроллер.

Реле с функцией случайного интервала включения

Данные реле генерируют непредсказуемые задержки активации нагрузки в рамках заданного диапазона времени. Основная задача – создание эффекта присутствия человека путем хаотичного включения света, телевизора или других электроприборов в жилых/нежилых помещениях. Применяются преимущественно в системах безопасности для отпугивания злоумышленников при длительном отсутствии владельцев.

Конструктивно устройство содержит программируемый таймер с алгоритмом псевдослучайного выбора интервалов. Пользователь устанавливает минимальное и максимальное значение задержки (например, от 10 минут до 4 часов), после чего реле автономно варьирует момент коммутации. Типичное напряжение питания – 12В DC, коммутационная способность достигает 10-20А для резистивных нагрузок.

Ключевые параметры выбора

Параметр	Описание	Пример значения
Диапазон задержек	Минимальный/максимальный порог случайного интервала	5 мин – 8 часов
Точность срабатывания	Допустимое отклонение от запрограммированного времени	±1%
Тип контактов	Конфигурация выходных цепей	SPDT (перекидные)
Защита от перегрузки	Наличие встроенного предохранителя	10А самовосстанавливающийся

Типовые сценарии использования:

Имитация присутствия в загородных домах/офисах
Автоматизация уличного освещения с вариативным графиком
Управление декоративной подсветкой в витринах

Важно: При подключении индуктивных нагрузок (насосы, компрессоры) требуется запас по току в 2-3 раза от номинала. Для работы с RGB-лентами обязателен буферный блок питания, предотвращающий помехи от ШИМ-контроллеров.

Многофункциональные программируемые модули

Программируемые реле задержки 12В выходят за рамки простой временной задержки включения, предлагая комплексные решения для автоматизации. Эти устройства интегрируют таймерные функции с логикой управления, позволяя создавать сложные сценарии работы оборудования без использования ПЛК.

Ключевое преимущество – гибкость настройки: пользователь может задавать не только длительность задержки (от миллисекунд до часов), но и условия активации, цикличность, зависимость от внешних датчиков или триггеров. Это делает их незаменимыми в системах с переменными режимами эксплуатации.

Критерии выбора и функциональные возможности

При подборе программируемого модуля учитывайте:

Интерфейс программирования: кнопочное управление, внешние джамперы, USB/Bluetooth-подключение к ПК или мобильным приложениям
Тип логики: поддержка временных циклов, компараторов, триггеров RS, счетчиков событий
Количество выходных реле: возможность независимого управления несколькими цепями
Диапазон рабочих напряжений: стабильная работа при 10-15В для автомобильных/транспортных систем

Типичные сферы применения включают:

Поэтапный запуск мощных потребителей в автоэлектронике
Управление освещением с адаптацией к внешней освещенности
Циклические режимы работы насосов и вентиляторов
Защита от одновременного включения конфликтующих устройств

Характеристика	Базовые модули	Профессиональные решения
Количество программ	3-5 предустановок	Неограниченные пользовательские сценарии
Защитные функции	Защита от КЗ	Защита от переполюсовки, термокомпенсация, диагностика нагрузки
Точность срабатывания	±5%	±0.1% с температурной стабилизацией

Важно: При работе с индуктивными нагрузками (соленоиды, двигатели) добавляйте защитные диоды параллельно обмоткам, даже если модуль имеет встроенную защиту. Это предотвратит ложные срабатывания при коммутации.

Контроль уровня заряда АКБ в системах резервирования

В системах резервного электропитания на базе аккумуляторных батарей (АКБ) критически важен постоянный мониторинг уровня заряда. Несвоевременное обнаружение глубокого разряда приводит к необратимой сульфатации пластин и резкому сокращению ресурса АКБ, что ставит под угрозу работоспособность всей резервной системы. Особенно это актуально для инфраструктурных объектов, где перебои питания недопустимы.

Реле задержки включения 12В интегрируются в цепи контроля как исполнительные устройства, реагирующие на пороговые значения напряжения. Они предотвращают разряд ниже критического уровня (обычно 10.5-11В для свинцово-кислотных АКБ) путем отключения нагрузки. Задержка срабатывания (от 0.1 до 60 сек) исключает ложные отключения при кратковременных просадках напряжения, вызванных пусковыми токами оборудования.

Ключевые аспекты применения реле

Точность срабатывания – основной критерий выбора. Погрешность установки порога должна быть ≤1.5%. Реле с многооборотными потенциометрами (например, серии H3Y, TRD) позволяют точно калибровать напряжение отсечки под конкретный тип АКБ.

Типовая схема подключения:

Реле включается между АКБ и защищаемой нагрузкой
Напряжение срабатывания регулируется потенциометром
Таймер задержки программируется RC-цепочкой
Добавочное сопротивление для защиты катушки

Дополнительные требования:

Ток коммутации ≥ 120% от пиковой нагрузки
Диапазон рабочих температур -40°C...+85°C
Гальваническая развязка силовых и управляющих цепей
Индикация состояния (светодиодная/релейная)

Тип АКБ	Рекомендуемый порог отсечки (В)	Задержка (сек)
Свинцово-кислотная (GEL)	11.3 ±0.2	8-15
AGM	10.8 ±0.2	3-10
Литий-железо-фосфатная	10.0 ±0.1	0.5-2

Для сложных систем целесообразно дополнять реле цифровыми контроллерами с SOC-анализом (State of Charge), которые учитывают температуру, ток разряда и гистерезис напряжения, повышая точность прогнозирования остаточной емкости.

Цепи приоритетного подключения источников питания

В системах с несколькими источниками питания (например, основная сеть и аккумулятор) критически важно автоматически выбирать приоритетный источник и переключать нагрузку при сбоях. Реле задержки включения здесь выполняют ключевую функцию, обеспечивая селективное подключение и защиту от обратных токов.

Схемы приоритета строятся на принципе блокировки второстепенного источника до момента гарантированного отключения основного. Реле с выдержкой времени предотвращает одновременную подачу напряжения от разных источников, исключая конфликт и повреждение оборудования. Задержка позволяет основному источнику восстановиться без переключения на резерв при кратковременных просадках.

Принцип работы и реализация

Типовая схема включает:

Приоритетный источник (напр., сеть 220В) – подключается напрямую через нормально-замкнутые контакты реле
Резервный источник (напр., АКБ 12В) – коммутируется через нормально-разомкнутые контакты
Реле задержки включения – управляется от приоритетного источника

Алгоритм работы:

При наличии напряжения на основном источнике реле удерживает резервную цепь разомкнутой
При пропадании основного питания реле после выставленной задержки (0.5-10 сек) замыкает резервную цепь
При восстановлении основного источника реле мгновенно размыкает резерв и переключает нагрузку обратно

Ключевые параметры при выборе реле:

Напряжение катушки	Должно соответствовать приоритетному источнику (12В DC, 24В AC/DC и т.д.)
Ток коммутации	С запасом превышает максимальный ток нагрузки
Время задержки	Регулируемое (0.1-30 сек) или фиксированное, в зависимости от требований системы
Тип контактов	Переключающие (SPDT/DPDT) для разрыва резерва при наличии основного питания

Такие схемы востребованы в ИБП, системах аварийного освещения, телекоммуникациях и промышленных контроллерах, где перебои питания недопустимы. Правильный подбор реле по времени срабатывания и нагрузочной способности исключает ложные переключения и гарантирует стабильную работу.

Герконовые и оптоэлектронные реле: особенности применения

Герконовые реле используют герметичный магнитный контакт (геркон), управляемый катушкой. Их ключевое преимущество – отсутствие механического трения контактов, что обеспечивает высокую надежность и долгий срок службы (до миллиардов срабатываний). Контакты полностью изолированы от внешней среды, что исключает окисление и позволяет работать во влажных или запыленных условиях. Основной недостаток – чувствительность к внешним магнитным полям и ограничения по коммутируемой мощности.

Оптоэлектронные реле (оптореле) основаны на полупроводниковых элементах: светодиоде и фототранзисторе/фотосимисторе. Они обеспечивают гальваническую развязку между управляющей и коммутируемой цепью без механических частей. Главные плюсы – отсутствие дребезга контактов, бесшумность, высокая скорость срабатывания и устойчивость к вибрациям. Минусы – нагрев при больших токах и более высокое сопротивление открытого канала.

Сравнение характеристик и областей применения

Параметр	Герконовые реле	Оптоэлектронные реле
Типичные нагрузки	Цепи управления, датчики, слаботочные системы (до 1-2А)	Цифровые сигналы, измерительные цепи, полупроводниковые устройства
Скорость срабатывания	1-5 мс	0.05-5 мс (в зависимости от типа)
Гальваническая развязка	До 5 кВ	До 10 кВ (выше в специализированных моделях)
Устойчивость к помехам	Чувствительны к магнитным полям	Нечувствительны к ЭМ-помехам
Срок службы	Высокий (миллиарды циклов)	Очень высокий (десятки миллионов циклов)

Критические применения герконовых реле:

Системы безопасности (датчики дверей/окон)
Медицинское оборудование с требованиями к герметичности
Автоматика в агрессивных средах (химическая промышленность)

Оптимальные сценарии для оптореле:

Коммутация высокочастотных сигналов (телеметрия, связь)
Точные измерительные системы (АЦП, мультиметры)
Управление симисторами/тиристорами в цепях переменного тока

При интеграции в схемы с задержкой включения 12В герконовые реле требуют защиты катушки обратными диодами, а оптореле – токоограничивающих резисторов для светодиода. Для обоих типов критичен правильный подбор параметров коммутируемого тока и напряжения во избежание преждевременного выхода из строя.

Тестирование временных параметров мультиметром

Для измерения времени задержки срабатывания реле подготовьте источник питания 12В, мультиметр и секундомер. Подключите мультиметр в режиме вольтметра параллельно катушке реле для контроля подачи напряжения. Второй мультиметр (или тот же прибор после переключения) соедините с выходными контактами реле в режиме измерения сопротивления или прозвонки цепи.

При использовании одного мультиметра последовательно фиксируйте два параметра: момент подачи питания на катушку и момент переключения контактов. Для повышения точности применяйте внешний индикатор срабатывания (например, светодиодную цепь), подключенную параллельно контактам реле. Это позволит визуально определить изменение состояния выходной цепи.

Порядок измерений

Подайте напряжение 12В на катушку реле, одновременно запустив секундомер
Контролируйте показания вольтметра на катушке (должно быть стабильно 12В)
Наблюдайте за изменением состояния контактов:
- В режиме прозвонки – ожидайте звукового сигнала
- В режиме сопротивления – фиксируйте скачок показаний
- При наличии индикатора – отмечайте загорание/гасение светодиода
Остановите секундомер при срабатывании контактов
Запишите полученное значение времени задержки

Типичные ошибки: неточный старт секундомера, использование режима измерения переменного напряжения (ACV вместо DCV), игнорирование времени реакции контактов. Для реле с задержкой менее 0.3с ручной метод дает погрешность до 20% из-за человеческого фактора.

Параметр	Рекомендуемый режим мультиметра	Точность замера
Напряжение катушки	DCV 20В	±0.1В
Состояние контактов	Прозвонка/Ω	±0.5% (для t>1с)
Время срабатывания	Секундомер	±0.1-0.3с

Калибровка показаний встроенного таймера

Точность временных интервалов критична для корректной работы реле задержки включения. Производители проводят первичную калибровку таймера на заводе, но со временем или при изменении внешних условий (например, температуры) показания могут дрейфовать. Регулярная верификация позволяет выявить отклонения и скорректировать работу устройства.

Для калибровки потребуется эталонный секундомер с погрешностью не выше 0.1% и стабильный источник питания 12В. Подключите реле к питанию без нагрузки, установите минимальную и максимальную задержку согласно технической документации. Измерьте фактическое время срабатывания контактов при помощи секундомера, фиксируя результат для каждого тестового значения.

Этапы процедуры калибровки

Подготовка оборудования: Убедитесь в отсутствии вибраций и перепадов температуры в помещении (±3°C).
Тестовые точки: Проверка на трёх значениях таймера – минимальном, номинальном (50% диапазона) и максимальном.
Сравнение данных: Рассчитайте расхождение между заданным и фактическим временем по формуле:
ΔT = (T_факт - T_уст) / T_уст × 100%

Критерии точности (в зависимости от класса реле):

Класс точности	Допустимое отклонение	Пример моделей
Промышленный (Class A)	≤ ±0.5%	Finder 82.11, Omron H3CR-A
Стандартный (Class B)	≤ ±2%	IEK РВВ-47, ABB CT-ERS
Бюджетный (Class C)	≤ ±5%	F&F TR-612, Benling JY-02

При превышении допустимой погрешности выполните корректировку через сервисное меню (для программируемых моделей) или регулировочным резистором на плате. Для механических реле с вращающейся шкалой снимите лицевую панель и совместите метку диска с реальным положением контактов.

Важно! После калибровки проведите 5-10 тестовых циклов для проверки стабильности показаний.
Ограничение: Модели с нерегулируемым таймером подлежат замене при выходе за допуски.

Обходные решения при отсутствии реле нужного номинала

При отсутствии реле задержки с требуемыми параметрами (ток, напряжение, время срабатывания) возможно применение альтернативных схемотехнических решений. Эти методы позволяют временно или постоянно заменить специализированный компонент доступными аналогами без полного перепроектирования системы.

Ключевым условием является строгое соблюдение электрических характеристик цепи: рабочее напряжение 12В не должно превышаться, а коммутируемый ток – оставаться в безопасных пределах для используемых компонентов. Особое внимание уделяется защите чувствительных элементов схемы.

Распространённые методы замены

Реле + внешний таймер
Использование обычного реле 12В в связке с модулем таймера 555 или Arduino. Таймер управляет катушкой реле через транзистор, обеспечивая точную задержку.
RC-цепочка с транзистором
Последовательное включение резистора и конденсатора между источником питания и базой транзистора. Заряд конденсатора создаёт временную задержку перед открытием транзистора, активирующего реле.
Каскад из реле
Каскадное подключение двух реле: первое с меньшей задержкой кратковременно включает второе, чьи контакты удерживаются самоподхватом через кнопку или дополнительную цепь.

Сравнение методов

Метод	Точность	Сложность	Макс. задержка
Внешний таймер	Высокая (±1%)	Средняя	Не ограничена
RC-цепочка	Низкая (±20%)	Простая	До 60 сек
Каскад реле	Средняя	Простая	До 10 сек

Важные ограничения:

RC-цепочки нестабильны при температурных колебаниях
Транзисторы требуют теплоотвода при токах >500мА
Диоды обратного тока обязательны при управлении катушками

При коммутации индуктивных нагрузок (электродвигатели, соленоиды) параллельно контактам устанавливают гасящие RC-снабберы или варисторы для подавления искрения. Для точных временных интервалов предпочтительны цифровые таймеры с кварцевой стабилизацией.

Автоматизация полива с циклической работой

Реле задержки включения 12В обеспечивает периодическое срабатывание системы полива по заданному алгоритму. Оно управляет подачей воды через электромагнитные клапаны, активируя их на строго определенное время через установленные интервалы. Это позволяет создавать полностью автономные циклы типа "полив 10 минут – пауза 6 часов" без участия человека.

Для циклического режима критично реле с функцией повторяющегося временного цикла (ON/OFF delay). При подборе учитывают максимальное время задержки, количество циклов в сутки и точность срабатывания. Питание 12В гарантирует безопасность во влажной среде и совместимость с солнечными панелями или аккумуляторами.

Ключевые аспекты реализации

Схема подключения компонентов:

Таймер суточный → Реле задержки → Электроклапан 12В
Источник питания 12В/2А → Защитный диод → Реле

Требования к реле:

Параметр	Значение	Назначение
Диапазон задержки	1 сек – 24 часа	Гибкая настройка циклов полива/паузы
Тип контактов	SPDT (1NO+1NC)	Управление клапаном + сигнализация
Ток нагрузки	≥ 1.5А	Запас для пускового тока клапана
Защита от влаги	IP65	Эксплуатация в уличных условиях

Алгоритм работы:

Суточный таймер подает питание на реле в заданные часы
Реле выдерживает установленную задержку (например, 5 мин)
Контакты замыкаются – включается электроклапан
Через заданное время (20 мин) реле размыкает цепь
Цикл повторяется при следующем сигнале таймера

Важно: Для защиты реле от ЭДС обмотки клапана параллельно катушке устанавливают диод, а для точности циклов выбирают модели с погрешностью ≤ 1%.

Защита от "сухого хода" насосного оборудования

Работа насоса без жидкости ("сухой ход") вызывает катастрофический перегрев двигателя и износ уплотнений из-за отсутствия охлаждения и смазки. Это приводит к дорогостоящим поломкам, особенно в скважинных и циркуляционных насосах, где вода одновременно выполняет функции теплоотвода.

Реле задержки включения 12В интегрируется в систему защиты для предотвращения запуска насоса при отсутствии воды. Устройство создает временную паузу перед подачей напряжения, позволяя другим датчикам (давления, уровня или протока) проверить наличие жидкости в системе. При срабатывании защиты реле блокирует запуск до восстановления нормальных условий.

Принцип работы защиты

Типовая схема включает три ключевых компонента:

Датчик контроля (поплавковый выключатель, реле давления или датчик протока)
Реле задержки включения с регулируемым таймером (обычно 3-60 сек)
Контактор управления питанием насоса

При обнаружении недостаточного уровня/давления датчик размыкает цепь. Реле задержки срабатывает только после восстановления сигнала от датчика и выдержки установленного времени, что гарантирует заполнение магистрали водой перед запуском.

Критерии выбора реле

Для систем защиты от "сухого хода" учитывают:

Диапазон задержки: 5-30 секунд для большинства бытовых насосов
Тип контактов: 1НО+1НЗ (нормально открытый/закрытый)
Ток коммутации: ≥150% от номинала насоса (пример: 10А для насоса 4А)
Климатическое исполнение: IP54 для влажных помещений
Режим сброса: автоматический после устранения аварии

Параметр	Скважинный насос	Циркуляционный насос
Оптимальная задержка	10-20 сек	3-8 сек
Ключевой датчик	Поплавковый/электродный	Реле протока
Типовая мощность	0.5-1.5 кВт	50-150 Вт

Важно: Для мощных насосов (свыше 1 кВт) реле задержки должно управлять промежуточным контактором, а не коммутировать нагрузку напрямую. Обязательна установка предохранителей в цепи питания.

Реле с внешними триггерами (NTC, фоторезистор)

Реле задержки включения 12В с поддержкой внешних датчиков позволяют создавать интеллектуальные системы, активирующиеся по изменению параметров окружающей среды. NTC-термисторы (терморезисторы с отрицательным ТКС) и фоторезисторы выступают в роли триггеров, преобразующих температурные и световые изменения в электрические сигналы для управления временной задержкой.

Принцип работы основан на изменении сопротивления датчика: NTC снижает сопротивление при нагреве, фоторезистор – при увеличении освещенности. Это изменение фиксируется схемой сравнения реле, которая при достижении заданного порога запускает отсчет времени. Задержка активирует силовые контакты только после стабильного превышения уставки, исключая ложные срабатывания от кратковременных колебаний.

Ключевые особенности и применение

Основные сценарии использования включают системы терморегулирования и светозависимой автоматизации с временным буфером:

Термоконтроль с NTC:
- Автоматический запуск вентиляторов охлаждения через 2-5 минут после превышения температурного порога
- Защита двигателей от холодного пуска при отрицательных температурах
Фотоконтроль с фоторезистором:
- Включение уличного освещения с задержкой 10-15 минут после наступления сумерек
- Автоматизация тепличных штор при изменении интенсивности солнечного излучения

При выборе реле учитывайте следующие параметры:

Тип датчика: Совместимость с NTC (стандартные значения 10кОм при 25°C) или фоторезисторами (диапазон сопротивлений 8-20кОм в темноте)
Настройка порога: Наличие регулировки уровня срабатывания (потенциометр или цифровой интерфейс)
Диапазон задержки: Возможность установки времени 0.5с – 30 мин для разных задач
Гистерезис: Разница между точками включения/выключения для предотвращения дребезга

Типовые технические характеристики:

Параметр	NTC-реле	Реле с фоторезистором
Диапазон контроля	-40°C...+120°C	1-100 Люкс
Точность	±2°C	±5%
Защита от помех	RC-фильтр 0.5с	Дискриминатор 3с

Для корректной работы необходимо согласование датчиков со входным сопротивлением реле. В схемах с NTC обязательна установка балансного резистора, для фоторезисторов – калибровка под конкретный уровень освещенности. Модули с аналоговыми входами позволяют подключать оба типа сенсоров через универсальные клеммы.

Организация задержки включения в цепях подогрева

Применение реле задержки включения в системах подогрева критически важно для защиты нагревательных элементов от резких скачков напряжения при подаче питания. Плавный запуск предотвращает механические повреждения ТЭНов и продлевает срок их службы, особенно при работе с жидкостями (например, в подогревателях топлива или антифриза), где мгновенный нагрев может вызвать локальное кипение и кавитацию.

Выбор реле для цепей подогрева требует учета специфических условий эксплуатации: высоких пусковых токов, циклического характера работы и необходимости точного контроля временного интервала. Некорректный подбор может привести к перегреву контактов реле или преждевременному выходу нагревателя из строя.

Ключевые критерии выбора реле

Диапазон задержки: Для большинства систем подогрева достаточно интервала 3-60 секунд. При работе с вязкими средами (масло, густой антифриз) требуется увеличение до 2-5 минут.
Токовая нагрузка: Номинальный ток реле должен превышать максимальный рабочий ток нагревателя минимум на 30%. Например, для ТЭНа 10А выбирайте реле на 15А.
Тип таймера: Цифровые реле с точностью ±1% предпочтительны для температурно-чувствительных систем. Электромеханические варианты (±10%) подходят для простых задач.
Климатическое исполнение: При монтаже в подкапотном пространстве обязательна защита от влаги (IP65) и температурный диапазон -40°C...+85°C.

Типовые схемы подключения

Цепь	Назначение	Особенности
Прямое управление ТЭНом	Защита маломощных нагревателей (до 150Вт)	Реле включается последовательно с нагрузкой
Через контактор	Управление мощными системами (свыше 200Вт)	Реле задержки активирует катушку контактора
С датчиком температуры	Предотвращение холостой работы	Задержка включается только при температуре ниже заданного порога

Важные нюансы монтажа: При установке избегайте близости к источникам тепла (менее 15 см от ТЭНа). Для реле с механическим циферблатом предусмотрите доступ для регулировки. Все силовые соединения выполняйте медным кабелем с сечением, соответствующим току нагрузки.

Ошибки при эксплуатации: Игнорирование пускового тока (вызывает залипание контактов), использование реле без дугогасящих цепей для индуктивных нагрузок, превышение допустимой частоты циклов включения/выключения, указанной в datasheet.

Подключение подсветки салона автомобиля с таймером

Основная задача – организовать плавное автоматическое отключение освещения после закрытия дверей. Реле задержки включения 12В монтируется в разрыв цепи питания салонных ламп, обеспечивая временную задержку перед размыканием контактов. Таймер подключается к штатной проводке подсветки параллельно дверным выключателям.

Ключевым параметром при выборе реле является токовая нагрузка – суммарная мощность всех подключаемых ламп. Для стандартной подсветки подходят модели с коммутационной способностью 10-20А. Задержка отключения выбирается в диапазоне 15-45 секунд, что исключает преждевременное гашение света при кратковременном открытии дверей.

Пошаговая схема подключения

Монтаж выполняется в несколько этапов:

Определение плюсового провода подсветки при открытых дверях (проверка мультиметром)
Подключение управляющего вывода реле к постоянному +12В (через предохранитель)
Соединение входного контакта таймера с штатным проводом ламп
Вывод нагрузки на осветительные приборы через выход реле
Подсоединение минусового кабеля к кузову (массе)

Критические моменты при установке:

Использование термоусадки для всех соединений
Обязательная установка предохранителя в 5-10 см от АКБ
Проверка отсутствия КЗ перед подачей напряжения
Фиксация реле вдали от нагревающихся элементов

Типовые проблемы и решения:

Неисправность	Причина	Действия
Лампы горят постоянно	Ошибка в подключении управляющего контакта	Перепроверить схему включения реле
Отсутствие задержки	Неисправность таймера или КЗ в цепи	Диагностика мультиметром, замена реле
Срабатывание предохранителя	Превышение нагрузки или КЗ	Проверить потребляемый ток, уточнить характеристики реле

Для энергоемких систем (неоновая подсветка, LED-ленты свыше 5м) рекомендуется установка промежуточного реле. Таймер в этом случае управляет катушкой силового реле, а основная нагрузка идет через его контакты. Такая схема предотвращает перегрев и продлевает срок службы компонентов.

Способы синхронизации нескольких реле времени

При управлении сложными системами часто требуется согласованная работа нескольких реле задержки включения 12В. Неправильная синхронизация может вызвать конфликты в работе оборудования, перегрузки или повреждение устройств. Для обеспечения точного взаимодействия применяют несколько ключевых методов.

Выбор способа зависит от сложности задачи, требований к точности и допустимой задержки между срабатываниями. Основные подходы включают каскадное подключение, использование общего триггера и централизованных контроллеров, а также программируемые решения.

Технические подходы к синхронизации

Каскадное подключение: Выход первого реле управляет запуском второго. Подходит для последовательных операций, но накапливает погрешность задержек.

Общий пусковой сигнал: Все реле запускаются от одного триггера (кнопка, датчик, контроллер). Варианты реализации:

Параллельное питание: Импульс одновременно подаётся на входы всех реле
Мастер-реле: Главное реле формирует синхронизированные сигналы запуска для остальных

Централизованное управление:

Контроллеры с таймерными выходами: Многоканальные программируемые реле или ПЛК генерируют синхронные сигналы
Шина управления: Реле с интерфейсами (RS-485, CAN) получают команды от центрального модуля

Метод	Точность	Сложность	Применение
Каскад	Низкая	Простая	Производственные линии
Общий триггер	Средняя	Средняя	Освещение, вентиляция
Контроллер/ПЛК	Высокая	Сложная	Автоматизация зданий

Программируемые реле: Современные многоканальные модули позволяют задавать сложные сценарии работы с привязкой к единой временной базе. Требуют предварительной настройки, но обеспечивают максимальную гибкость синхронизации.

Энергопотребление катушки управления в режиме ожидания

В режиме ожидания реле задержки включения 12В постоянно питает катушку управления номинальным напряжением для поддержания готовности к срабатыванию. Это приводит к непрерывному расходу энергии даже при отсутствии коммутации нагрузки. Величина потребления определяется законом Ома: I = U / R, где U – напряжение питания (12В), а R – сопротивление обмотки катушки.

Типовое сопротивление катушек для 12В реле варьируется от 120 до 2000 Ом, что соответствует току ожидания 6-100 мА. Для расчета мощности (P) используется формула P = I² × R или P = U × I. Например, при R=400 Ом: I = 12В / 400 Ом = 30 мА, P = 0.36 Вт. Такое энергопотребление критично в системах с батарейным питанием.

Факторы влияния и рекомендации

Ключевые параметры, определяющие ток ожидания:

Материал обмотки: медная проволока стандартного сечения vs. термостабильные сплавы
Тип реле: электромеханические (больше потребление) vs. твердотельные (минимальный ток утечки)
Конструктивное исполнение: герметичные катушки имеют повышенное сопротивление

Сравнение энергопотребления:

Тип реле	Сопротивление катушки (Ом)	Ток ожидания (мА)
Стандартное электромеханическое	160-400	30-75
Высокоомное (HER)	800-2000	6-15
Твердотельное (SSR)	5000-10000*	1.2-2.4

* Для входных цепей управления SSR. Реальные значения зависят от схемы управления.

Для снижения энергозатрат:

Выбирайте реле с маркировкой HER (High Efficiency Relay)
Рассмотрите гибридные схемы с временным отключением питания катушки
Применяйте твердотельные реле для статических нагрузок

Измерение падения напряжения на силовых контактах

Падение напряжения на силовых контактах реле – критический параметр, указывающий на их сопротивление в замкнутом состоянии. Чем выше это значение, тем больше мощности рассеивается в виде тепла, снижая КПД системы и ускоряя износ контактов. Превышение допустимого порога ведет к перегреву, оплавлению корпуса реле и риску выхода из строя подключенной нагрузки.

Измерение проводят цифровым мультиметром в режиме вольтметра постоянного тока при номинальной нагрузке. Щупы подключают параллельно силовым клеммам реле: красный – к входному контакту (+12В), черный – к выходному контакту, идущему на нагрузку. Реле должно находиться под управляющим напряжением, а цепь нагрузки – под током, близким к максимальному для тестируемой модели.

Интерпретация результатов

Нормативные значения падения напряжения:

Диапазон	Состояние контактов	Рекомендации
0–50 мВ	Отличное	Нормальная эксплуатация
50–100 мВ	Удовлетворительное	Контроль при высоких токах
100–200 мВ	Критическое	Замена реле
>200 мВ	Аварийное	Немедленная замена

Типичные причины повышенного падения напряжения:

Эрозия или загрязнение контактных групп
Ослабление прижимной силы контактов
Несоответствие тока нагрузки номиналу реле

Типы клемм для подключения проводов: классификация

Клеммы обеспечивают надежный электрический контакт между проводниками и реле задержки включения. От их типа зависит простота монтажа, устойчивость к вибрациям и долговечность соединения. Правильный выбор клемм предотвращает нагрев, искрение и ложные срабатывания оборудования.

В 12В реле применяются несколько категорий клемм, каждая со специфическими характеристиками. Основные различия касаются механизма фиксации провода, совместимости с сечениями жил и условий эксплуатации. Рассмотрим ключевые варианты исполнения.

Основные типы клемм и их особенности

Тип клеммы	Конструкция	Рекомендуемое применение
Винтовые	Зажим провода винтом через прижимную пластину	Жесткие одножильные провода, стационарные установки с низким уровнем вибраций
Пружинные (Push-in)	Автоматический зажим пружиной при вставке провода	Многожильные кабели, ускоренный монтаж, ограниченное пространство
Ножевые (Fast-on)	Разъемы типа "вилка-розетка" с плоскими контактами	Автомобильная электроника, частые подключения/отключения
Барьерные (клеммные колодки)	Изолированные группы винтовых зажимов на диэлектрической планке	Силовые цепи высокого тока, многожильные пучки проводов
Цанговые (обжимные)	Фиксация наконечника провода пружинной гильзой	Виброустойчивые соединения, многократные переподключения

При выборе учитывайте сечение провода: пружинные клеммы поддерживают 0.2-2.5 мм², винтовые – до 6 мм². Для многожильных кабелей обязательны наконечники НШВИ или гильзы. В условиях тряски (транспорт) предпочтительны ножевые или цанговые соединения, исключающие самооткручивание.

Ток нагрузки (А)	Длина линии (м)	Мин. сечение меди (мм²)
до 5	до 3	0.5
5-10	3-5	0.75
10-15	5-7	1.5
15-20	7-10	2.5

Ремонт электромагнитных реле: восстановление контактных групп

Контакты реле подвержены эрозии, окислению и подгоранию из-за искрения при коммутации нагрузок. Это приводит к увеличению переходного сопротивления, нестабильной работе или полному отказу устройства. Восстановление контактных групп требует аккуратности и понимания их конструкции.

Перед ремонтом демонтируйте реле и разберите корпус для доступа к контактной системе. Тщательно очистите внутренности от пыли и загрязнений сжатым воздухом или мягкой кистью. Визуально оцените степень повреждения: глубокие кратеры, наплывы металла или потеря упругости пружины требуют особого подхода.

Этапы восстановления контактов

Очистка поверхностей:
- Мелкие загрязнения удалите ластиком или ватной палочкой с изопропиловым спиртом.
- Сильные нагары аккуратно зачистите надфилем с мелкой насечкой или стеклянной бумагой (№0000).
Формовка контактных пар:
- При значительной эрозии восстановите геометрию контактов пайкой или точечной сваркой нового слоя материала (например, серебра).
- Отрегулируйте взаимное положение контактов, обеспечивая полное прилегание и равномерное давление по всей площади.
Проверка упругости:
- Контролируйте усилие прижима пружины: ослабление требует замены или коррекции ее геометрии.
- Убедитесь в отсутствии залипания контактов после срабатывания.

Важно: Избегайте абразивов, оставляющих глубокие царапины! После обработки удалите все частицы спиртом. Для серебряных контактов допускается покрытие токопроводящим лаком. Соберите реле, проверьте сопротивление контактных пар мультиметром (должно быть близко к 0 Ом) и выполните тестовые включения под нагрузкой.

Подключение индикаторных светодиодов к выходу реле

Подключение светодиода для визуализации состояния реле выполняется через токоограничивающий резистор, который защищает светодиод от перегрузки. Резистор включается последовательно со светодиодом, образуя независимую цепь индикации, не влияющую на основную нагрузку.

Светодиод можно подключить либо к силовым контактам реле (параллельно нагрузке), либо непосредственно к цепи катушки. Первый вариант отображает физическое состояние контактов, второй – наличие питания на обмотке, что не всегда совпадает при залипании контактов.

Схемы подключения и расчет параметров

Основные варианты коммутации:

Через силовые контакты:

Формула расчета резистора: R = (U_пит - U_LED) / I_LED
Пример для U_пит=12В, U_LED=2.1В, I_LED=15мА: R = (12 - 2.1) / 0.015 = 660 Ом (выбираем 680 Ом)
Параллельно катушке:
Требуется защитный диод обратного напряжения для подавления ЭДС самоиндукции, подключаемый встречно-параллельно катушке.

Параметр	Подключение к контактам	Подключение к катушке
Индикация	Реального состояния контактов	Наличия питания на обмотке
Нагрузка на контакты	До 20мА (дополнительная)	Отсутствует
Дополнительные элементы	Резистор	Резистор + защитный диод

Критические ошибки:

Прямое подключение светодиода к источнику без резистора
Использование резисторов с рассеиваемой мощностью менее 0.25Вт
Игнорирование обратной ЭДС при подключении к катушке

Полярность светодиода строго соблюдается: анод подключается к "+" цепи, катод – к выходу реле или через резистор к "-". Для визуального контроля рекомендуется использовать светодиоды с силой света 3-5 кд.

Схемы аварийного отключения с принудительным сбросом

В критически важных системах, работающих с реле задержки включения 12В, необходимы схемы, обеспечивающие мгновенное прекращение работы нагрузки при возникновении аварийной ситуации и предотвращающие ее автоматический перезапуск после нормализации условий. Стандартная задержка включения в таких случаях недопустима.

Схемы аварийного отключения (АО) с принудительным сбросом решают эту задачу, обеспечивая немедленное отключение питания нагрузки при срабатывании аварийного сигнала (например, концевика безопасности, кнопки "Стоп", датчика перегрева) и требуя явного ручного действия оператора (нажатия кнопки "Сброс" или "Пуск") для возобновления работы, включая повторный отсчет времени задержки реле.

Ключевые элементы и реализация

Основу такой схемы составляют:

Реле задержки включения (РЗВ) 12В: Основной элемент, задающий временную задержку перед подачей питания на нагрузку.
Аварийный вход (сигнал АО): Источник сигнала, инициирующий аварийное отключение (нормально замкнутый (NC) контакт кнопки "Стоп", концевика, реле контроля).
Кнопка принудительного сброса (Сброс): Нормально разомкнутая (NO) кнопка, нажатие которой требуется для снятия блокировки и разрешения повторного запуска.
Вспомогательное реле (Реле Сброса): Часто используется для развязки и управления цепью питания/управления РЗВ.

Типовая логика работы реализуется через разрыв цепи управления РЗВ:

Нормальная работа: Сигнал АО замкнут (опасности нет), кнопка "Сброс" нажата (или схема запомнила состояние). Цепь управления РЗВ замкнута. При подаче основного питания (или сигнала "Пуск") РЗВ начинает отсчет задержки, после чего включает нагрузку.
Аварийное отключение: При активации сигнала АО (размыкании его контакта NC) цепь управления РЗВ немедленно разрывается. Это приводит к:
- Мгновенному отключению исполнительного контакта РЗВ и, следовательно, нагрузки.
- Сбросу внутреннего таймера РЗВ (если он сбрасываемый).
Блокировка: После срабатывания АО схема переходит в заблокированное состояние. Даже если сигнал АО вернется в нормальное состояние (опасность миновала), РЗВ останется выключенным, а его таймер сброшенным.
Принудительный сброс: Для возобновления работы оператор обязан нажать кнопку "Сброс". Это действие:
- Восстанавливает цепь управления РЗВ.
- Подает питание на вход управления РЗВ (или разрешает его подачу).
- Запускает новый цикл отсчета времени задержки РЗВ.
Только после полного завершения задержки нагрузка снова включится.

Варианты реализации управления сбросом:

Тип сброса РЗВ	Схема реализации АО	Особенности
Сброс по снятию питания (Power-On Delay)	Сигнал АО и кнопка Сброса управляют подачей питания на все реле (РЗВ и вспомогательное) через контакты.	Простая схема. При АО полностью обесточивает реле, гарантированно сбрасывая таймер. Требует повторного нажатия "Пуск" после Сброса.
Сброс по отдельному выводу (Reset Input)	Сигнал АО и кнопка Сброса подключены к специальному выводу Reset реле задержки. АО подает постоянный сигнал сброса, кнопка Сброса кратковременно снимает его.	Более гибкая схема. Позволяет сохранять питание на реле, сбрасывая только таймер. Часто проще в монтаже.

Критически важные аспекты:

Безопасность цепи АО: Контакты аварийных датчиков и кнопки "Стоп" обязательно должны быть нормально замкнутыми (NC) и подключены последовательно в цепь сброса/управления. Обрыв провода или потеря питания в такой цепи должен приводить к эквиваленту аварийной ситуации (отключению).
Защита от дребезга: Кнопка "Сброс" должна быть защищена от дребезга контактов (RC-цепочка, специализированный модуль), чтобы случайное многократное срабатывание не нарушило логику.
Блокировка самозапуска: Схема должна исключать возможность автоматического перезапуска нагрузки после исчезновения аварийного сигнала без обязательного нажатия "Сброс".
Выбор РЗВ: Реле задержки должно иметь функцию сброса по входу (Reset Input) или гарантированно сбрасывать таймер при снятии управляющего напряжения. Не все реле поддерживают сброс без полного снятия питания. Ток контактов РЗВ должен соответствовать нагрузке.
Тестирование: Обязательно регулярное тестирование функционала аварийного отключения и принудительного сброса.

Ошибки проектирования: неучет пусковых токов

Пусковые токи возникают при включении устройств с реактивной нагрузкой (электродвигатели, мощные трансформаторы, компрессоры) и могут превышать номинальный рабочий ток в 5-10 раз. Этот кратковременный всплеск длится доли секунды, но создает экстремальную нагрузку на контакты реле задержки включения.

Игнорирование этого параметра приводит к преждевременному выходу реле из строя. Контакты подвергаются электрической эрозии из-за дугообразования в момент коммутации, что вызывает подгорание, спекание или полное разрушение токоведущих элементов. Реле теряет способность надежно замыкать цепь, даже если его номинальный ток формально соответствует рабочей нагрузке устройства.

Типичные последствия и решения

Основные риски и методы их предотвращения:

Сваривание контактов: Пусковой ток превышает коммутационную способность реле → подбирать реле с запасом по току (минимум 2-3x от пускового значения).
Ложные срабатывания защиты: Скачок тока воспринимается как КЗ → использовать реле с медленными группами контактов (например, для двигателей) или добавить внешнюю защиту (предохранители с задержкой).
Деградация контактного сопротивления: Постепенное обугливание поверхностей → выбирать реле с контактами из тугоплавких материалов (серебро-кадмиевые сплавы).

Тип нагрузки	Пиковый пусковой ток	Рекомендуемый запас реле
Активная (лампы, ТЭНы)	≈1.1x номинала	20-30%
Индуктивная (соленоиды)	3-7x номинала	200-300%
Емкостная (ИП с большими конденсаторами)	10-15x номинала	400-500%
Электродвигатели	5-10x номинала	300-400%

Для точного подбора обязательно анализируют паспортные данные нагрузки или проводят замеры токоизмерительными клещами. В сложных случаях применяют каскадные схемы: реле задержки активирует промежуточное реле или контактор, рассчитанный на высокие пусковые токи.

Сравнение популярных брендов: Hella, Omron, PBX

Hella специализируется на автомобильных решениях, предлагая реле с расширенным температурным диапазоном (-40°C...+85°C) и устойчивостью к вибрациям. Их модели часто оснащаются защитой от короткого замыкания и электромагнитных помех, что критично для транспортных средств. Типичное время задержки варьируется от 0.5 до 30 секунд при токах нагрузки до 40А.

Omron фокусируется на промышленных и бытовых применениях с акцентом на точность времени срабатывания (погрешность до 1%) и долговечность (до 100 000 циклов). Японские реле поддерживают сложные логические функции, такие как программируемая задержка или многократное срабатывание. Диапазон задержек шире: от 0.1 секунды до нескольких часов.

Параметр	Hella	Omron	PBX
Ток коммутации	20-40А	10-30А	15-25А
Климатическая защита	IP67, влагостойкие	IP20-IP54	IP40
Температурный режим	-40°C...+85°C	-20°C...+55°C	-10°C...+70°C
Ключевое преимущество	Вибрационная устойчивость	Точность тайминга	Цена

Имитаторы присутствия: подключение бытовой техники

Реле задержки включения 12В играет ключевую роль в системах имитации присутствия, обеспечивая реалистичное чередование работы бытовых приборов. При подключении техники через такое реле создается эффект случайной активности: свет, радио или телевизор включаются с паузами, имитируя естественное поведение человека в помещении. Это требует точной настройки интервалов срабатывания для разных типов устройств.

Особое внимание уделяется нагрузочной способности реле – суммарная мощность подключаемой техники не должна превышать номинальных значений контактов. Для мощных потребителей (чайники, обогреватели) рекомендуется использовать промежуточные контакторы. При выборе реле критичны параметры задержки: для освещения подходят интервалы 5-30 минут, а для аудиотехники – вариативные циклы до нескольких часов.

Схемы подключения и защита

Типовая схема включает:

Прямое управление: маломощные приборы (светодиодные лампы, радио) подключаются напрямую к контактам реле
Через контактор: для техники с высокой пусковой мощностью (холодильники, кондиционеры)
Групповое управление: каскад из нескольких реле для сложных сценариев активности

Тип прибора	Рекомендуемая задержка	Особенности
Освещение	5-45 мин	Короткие случайные интервалы
Аудиотехника	30-180 мин	Длительные циклы с плавным отключением
Климатическая техника	60-240 мин	Обязательное использование контактора

Обязательные меры безопасности: установка предохранителей в цепь управления, использование стабилизатора напряжения 12В и гальванической развязки при работе с сетью 220В. Для сложных систем предпочтительны программируемые реле с таймером случайных срабатываний.

Гальваническая развязка цепей управления и нагрузки

Гальваническая развязка в реле задержки включения 12В обеспечивает физическое разделение цепей управления (контроллер, датчик) и силовой цепи (нагрузка). Это исключает прямой электрический контакт между входами и выходами устройства, блокируя протекание тока между ними. Основной элемент развязки – оптрон или трансформатор – передает сигнал через световое излучение или магнитное поле без электрического соединения контуров.

Такая изоляция предотвращает паразитные токи, помехи и скачки напряжения из силовой цепи от воздействия на чувствительные компоненты управления. Это критично при работе с индуктивной нагрузкой (электродвигатели, соленоиды), где коммутация вызывает мощные импульсные выбросы. Развязка также исключает риск поражения персонала при авариях в высоковольтных цепях, если реле управляет нагрузкой с напряжением выше 12В через внешние исполнительные модули.

Ключевые преимущества и особенности реализации

Подавление помех: Блокирует наводки от нагрузки на управляющую электронику, повышая стабильность временных интервалов
Защита оборудования: Предотвращает пробой напряжения на контроллер при КЗ в нагрузке или обрыве цепи
Универсальность питания: Позволяет запитывать цепь управления от источника, независимого от напряжения нагрузки
Типы изоляторов:
- Оптореле – компактные, для средних токов (до 2-3А)
- Трансформаторные схемы – для мощных нагрузок с высокими пусковыми токами

Параметр	Без развязки	С гальванической развязкой
Защита от импульсных помех	Низкая	Высокая (до 2-5 кВ)
Риск повреждения контроллера	Критичный	Минимизирован
Совместимость с индуктивной нагрузкой	Ограниченная	Оптимальная

При выборе реле с развязкой учитывайте напряжение изоляции (min 1.5-2 кВ для 12В систем), скорость срабатывания (для оптронов – 1-10 мс) и температурную стабильность. Для задач с высокой электромагнитной интерференцией (промышленные линии, автомобиль) развязка обязательна, несмотря на увеличение стоимости устройства на 15-30%.

Список источников

При подготовке материалов о реле задержки включения на 12В использовались специализированные технические ресурсы и документация. Основное внимание уделялось характеристикам устройств, принципам их работы и сферам применения в низковольтных цепях.

Критически важными источниками стали официальные спецификации производителей и инженерные руководства. Это обеспечило точность данных о параметрах реле, методиках расчёта задержек и схемотехнических особенностях подключения.

Ключевые материалы

Технические даташиты производителей реле (Omron, Panasonic, Finder)
ГОСТ Р 50030.5.4-2019 "Аппаратура распределения и управления низковольтная"
Учебные пособия по релейной защите и автоматике (МЭИ, СПбГЭТУ)
Справочники по промышленной автоматизации (разделы о таймерах)
Проектная документация на автомобильные системы управления
Тесты реле в журнале "Электронные компоненты" (2020-2023 гг.)
Методические рекомендации по расчёту RC-цепей для задержки
Форум инженеров Automation24 (архив обсуждений реле времени)
Каталоги DigiKey и Mouser Electronics (фильтрация по параметрам)
Статьи о проектировании систем безопасности с задержкой включения

Выбор реле задержки 12В - назначение и ключевые параметры

Основные сферы применения 12-вольтовых реле времени

Автомобильная электроника и транспорт

Домашняя автоматизация и системы безопасности

Промышленная автоматизация и управление оборудованием

Энергетика и резервные системы

Прочие применения

Классификация по типу нагрузки: резистивная, индуктивная, емкостная

Особенности работы с разными нагрузками

Расшифровка маркировки контактов на корпусе реле

Стандартные обозначения и их значение

Номинальное напряжение питания: почему строго 12В?

Критические последствия отклонения от номинала

Защита и стабильность

Диапазон регулировки временной задержки: от секунд до часов

Критерии выбора по времени задержки

Токовая нагрузка контактов: расчет необходимого показателя

Методика определения рабочих параметров

Механические и твердотельные реле: сравнительный анализ

Области применения

Алгоритм программирования времени задержки (аналоговые модели)

Порядок настройки времени

Цифровые реле с кнопочным управлением и дисплеем

Ключевые функциональные возможности

Области применения

Критерии выбора

Учет температуры окружающей среды при монтаже

Практические рекомендации

Степени защиты оболочки (IP) для различных условий

Рекомендации по классам IP для разных сред

Подключение к силовой цепи через промежуточное реле

Типовая схема соединений:

Ключевые требования к промежуточному реле:

Схемы управления освещением с задержкой отключения

Типовые схемы подключения и их особенности

Защита компрессоров и электродвигателей 12В

Ключевые параметры выбора реле

Использование в системах безопасности и автозапуска

Ключевые сценарии применения

Интеграция с контроллерами Arduino и Raspberry Pi

Ключевые аспекты подключения

Монтаж в DIN-рейку: особенности крепления

Порядок установки и основные требования

Выносные кнопки управления для реле времени

Ключевые особенности подключения и использования

Анализ циклов срабатывания и срок службы контактов

Ключевые факторы ресурса контактов

Подавление помех при коммутации индуктивных нагрузок

Методы защиты

Критерии выбора защиты

Подбор реле для работы в автомобильных бортовых сетях

Критерии выбора и особенности установки

Управление USB-устройствами через 12В реле задержки

Специфика подключения и параметры

Создание системы плавного пуска оборудования

Ключевые этапы проектирования

Реле с функцией случайного интервала включения

Ключевые параметры выбора

Многофункциональные программируемые модули

Критерии выбора и функциональные возможности

Контроль уровня заряда АКБ в системах резервирования

Ключевые аспекты применения реле

Цепи приоритетного подключения источников питания

Принцип работы и реализация

Герконовые и оптоэлектронные реле: особенности применения

Сравнение характеристик и областей применения

Тестирование временных параметров мультиметром

Порядок измерений

Калибровка показаний встроенного таймера

Этапы процедуры калибровки

Обходные решения при отсутствии реле нужного номинала

Распространённые методы замены

Сравнение методов

Автоматизация полива с циклической работой

Ключевые аспекты реализации

Защита от "сухого хода" насосного оборудования

Принцип работы защиты

Критерии выбора реле

Реле с внешними триггерами (NTC, фоторезистор)

Ключевые особенности и применение
