Выжимной подшипник КамАЗ - конструкция и эксплуатация

Статья обновлена: 18.08.2025

Выжимной подшипник – критически важный компонент сцепления грузовых автомобилей КамАЗ, обеспечивающий разъединение двигателя и трансмиссии при переключении передач.

Конструкция узла адаптирована для экстремальных нагрузок и специфики работы тяжелой техники, отличаясь повышенной износостойкостью и усиленной конструкцией.

Эффективная эксплуатация подшипника напрямую влияет на ресурс сцепления и требует строгого соблюдения регламентов обслуживания и контроля состояния.

Принцип передачи усилия от вилки на нажимной диск

При нажатии на педаль сцепления усилие через гидравлическую систему передается на рабочий цилиндр, который выдвигает шток. Шток воздействует на вилку выключения сцепления, закрепленную на шаровой опоре. Вилка выполняет функцию двуплечего рычага, преобразующего поступательное движение штока в поворотное действие.

Внешний конец вилки напрямую контактирует с муфтой выжимного подшипника. При повороте вилки муфта перемещается по направляющей втулке корзины сцепления вдоль первичного вала КПП. Выжимной подшипник, жестко зафиксированный на муфте, смещается в сторону лепестков диафрагменной пружины нажимного диска.

Ключевые элементы силового взаимодействия

Передачу усилия обеспечивает выжимной подшипник, который выполняет две критические функции:

Осевое давление на концы лепестков диафрагменной пружины
Перераспределение нагрузки по всей окружности пружины

Диафрагменная пружина нажимного диска работает по принципу обратного выгибания: при осевом давлении подшипника её внутренние лепестки смещаются к маховику. Это заставляет наружный край пружины двигаться в противоположном направлении, отводя нажимной диск от ведомого диска. Разрыв силового потока между двигателем и трансмиссией происходит за счет образования зазора между фрикционными поверхностями.

Элемент	Направление движения	Тип усилия
Вилка сцепления	Поворот вокруг опоры	Рычажное
Муфта подшипника	Поступательное вдоль вала	Линейное
Лепестки пружины	Прогиб к маховику	Упругое деформирование

Эффективность передачи зависит от исправности подшипника: износ его рабочей поверхности или разрушение сепаратора приводят к неполному выжиманию сцепления. Критически важным является также отсутствие деформации вилки и правильная регулировка свободного хода педали, обеспечивающая полный рабочий ход муфты.

Особенности конструкции подшипника КамАЗ и отличия от других моделей

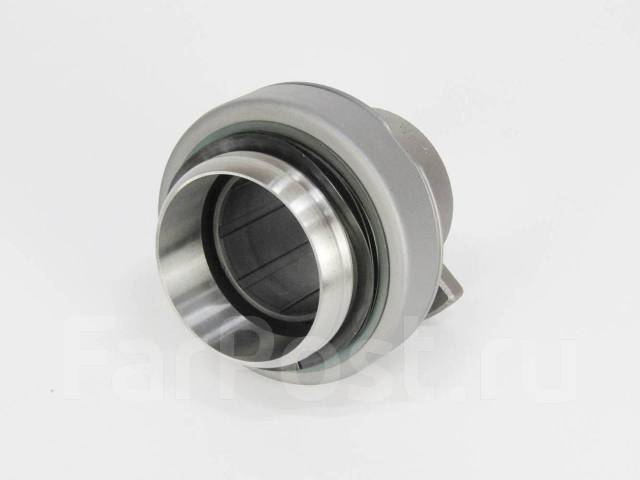

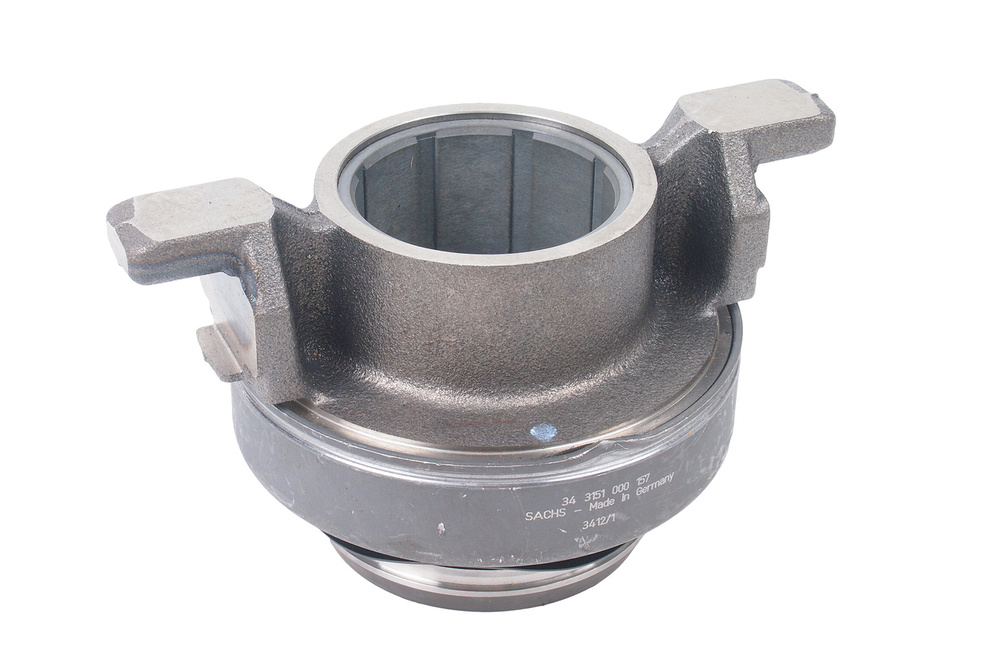

Выжимной подшипник сцепления КамАЗ представляет собой герметичный закрытый двухрядный шарикоподшипник радиально-упорного типа. Его внутреннее кольцо имеет увеличенную ширину и специальные канавки для фиксации на направляющей втулке вилки сцепления. Внешнее кольцо оснащено усиленным фланцем с крепежными отверстиями под болты, обеспечивающими жесткое соединение с лепестками диафрагменной пружины корзины сцепления. Корпус заполнен высокотемпературной смазкой и защищен от грязи двойным лабиринтным уплотнением.

Главная конструктивная особенность – применение термостойких сталей ШХ15СГ с закалкой до 60–65 HRC и керамических шариков диаметром 7 мм. Это обеспечивает работоспособность при температурах до +300°C без потери смазочных свойств. Нагрузочная способность на 40% выше аналогов за счет увеличенной площади контакта шариков с дорожками качения и точной геометрии сепаратора из полиамида, армированного стекловолокном.

Ключевые отличия от аналогов

Способ монтажа: Требует предварительного натяга 0.3–0.5 мм при установке (у аналогов типа ГАЗ/УАЗ – плавающая посадка).
Направление нагрузки: Работает исключительно на осевое сжатие (в легковых авто – комбинированная радиально-осевая нагрузка).
Ресурс: Рассчитан на 200–250 тыс. км (против 80–120 тыс. км у аналогов для грузовиков МАЗ/ЗИЛ).

Параметр	КамАЗ	Типовые аналоги (МАЗ/ГАЗ)
Диаметр внешнего кольца	95 мм	72–85 мм
Тип сепаратора	Полиамид + стекловолокно	Стальной штампованный
Рабочий ход	4–5 мм	6–8 мм
Сила сжатия	650–700 кгс	400–500 кгс

Эксплуатационное отличие – обязательная регулировка зазора между подшипником и диафрагменной пружиной после замены (допуск ±0.1 мм). Несоблюдение приводит к пробуксовкам сцепления или ускоренному износу корзины. В отличие от роликовых конструкций (например, MAN), шариковая схема КамАЗ исключает заклинивание при перекосах, но требует периодической проверки люфта внутреннего кольца.

Используемые материалы деталей подшипника и их характеристики

Основные компоненты выжимного подшипника КамАЗ изготавливаются из высокопрочных материалов, обеспечивающих устойчивость к экстремальным нагрузкам и температурным режимам. Каждая деталь требует специфических физико-механических свойств для корректной работы в системе сцепления.

Материальный состав напрямую влияет на износостойкость, долговечность и надежность узла при передаче усилия от вилки сцепления на диафрагменную пружину. Особое внимание уделяется термообработке и защите от коррозии.

Деталь	Материал	Ключевые характеристики
Корпус	Конструкционная сталь (Ст20, Ст45)	Твердость 45-50 HRC после цементации, устойчивость к деформациям
Наружное/внутреннее кольца	Шарикоподшипниковая сталь ШХ15	Твердость 61-65 HRC, глубокая прокаливаемость, сопротивление усталости
Тела качения (шарики)	Хромистая сталь ШХ15-ШХ20	Микротвердость 850 HV, полированная поверхность (Ra 0,05 мкм)
Сепаратор	Латунь ЛС59-1 или полиамид PA66	Самосмазывающиеся свойства, стойкость к задирам при 120-140°C
Уплотнения	Маслобензостойкая резина NBR	Диапазон температур: -40...+120°C, стойкость к агрессивным средам

Типичные условия эксплуатации и нагрузочные режимы в агрегате

Выжимной подшипник КамАЗ функционирует в экстремальных условиях, обусловленных прямым взаимодействием с узлом сцепления. Основной рабочий цикл происходит при запуске двигателя, переключении передач и движении под нагрузкой, что сопровождается интенсивным трением и тепловыделением. Конструкция подвергается ударным нагрузкам во время резкого выключения сцепления, особенно при агрессивном стиле вождения или работе в тяжелых дорожных условиях (бездорожье, крутые подъемы).

Температурный режим агрегата варьируется от -40°C до +150°C, вызывая тепловое расширение компонентов и изменение вязкости смазки. Вибрационные нагрузки возникают из-за дисбаланса вращающихся деталей, неровностей дорожного покрытия и работы силового агрегата. Осевые усилия достигают пиковых значений при полном выжиме сцепления (до 1.5 кН), создавая переменное давление на обойму подшипника.

Критические факторы нагрузки

Циклические нагрузки: до 200 циклов выжима/час при городской эксплуатации с частыми остановками
Радиальные биения: до 0.8 мм из-за износа направляющих втулок
Загрязнение абразивами: проникновение пыли через поврежденные пыльники

Режим работы	Продолжительность воздействия	Пиковая нагрузка
Холостые переключения	3-5 секунд/цикл	0.7 кН
Старт под нагрузкой	8-12 секунд	1.2 кН
Буксировка прицепа	до 30 минут непрерывно	1.5 кН

Коррозионное воздействие усиливается при эксплуатации в зимний период из-за реагентов, а недостаточное смазывание ведет к заеданию сепаратора. Ресурс подшипника сокращается при систематическом «держании» педали сцепления в частично выжатом положении, провоцирующем перегрев.

Регулировка свободного хода педали как условие исправной работы

Свободный ход педали сцепления напрямую влияет на корректность включения и выключения сцепления. При недостаточном ходе происходит неполное выключение сцепления, ведущее к пробуксовке дисков, перегреву и ускоренному износу выжимного подшипника и нажимного диска. Избыточный свободный ход вызывает неполное включение сцепления, провоцируя пробуксовку, потерю мощности и перегрев узла.

Регулировка выполняется после установки нового выжимного подшипника КамАЗ или при замене элементов привода. Точное соблюдение зазора 3-4 мм между толкателем гидроцилиндра и штоком вилки выключения сцепления обеспечивает оптимальную работу системы. Контроль осуществляется путем замера хода педали до момента возникновения сопротивления – нормой считается 35-45 мм.

Процедура регулировки

Установите транспортное средство на ровную поверхность, зафиксируйте противооткатными упорами.
Проверьте уровень тормозной жидкости в бачке ГЦС и отсутствие воздуха в системе.
Измерьте текущий свободный ход педали линейкой от верхнего положения до точки сопротивления.
Ослабьте контргайку регулировочной тяги, соединяющей педаль с гидроцилиндром.
Вращением тяги установите зазор 3-4 мм между толкателем ГЦС и штоком вилки сцепления.
Затяните контргайку, повторно проверьте свободный ход педали (должен соответствовать 35-45 мм).

Параметр	Нормальное значение	Последствия отклонения
Зазор толкатель-шток	3-4 мм	Износ диска, перегрев подшипника
Свободный ход педали	35-45 мм	Пробуксовка или неполное выключение

Критические ошибки: Использование нештатных регулировочных тяг, игнорирование проверки уровня жидкости, регулировка при изношенном выжимном подшипнике. Контроль зазора обязателен каждые 15 000 км или после ремонта сцепления.

Симптомы неисправности выжимного подшипника

Характерные признаки износа выжимного подшипника КамАЗ проявляются через специфические звуки и изменения в работе сцепления. Эти симптомы возникают из-за разрушения сепаратора, деформации дорожек качения или недостатка смазки в узле.

Игнорирование первичных сигналов приводит к усилению шумов и полному выходу подшипника из строя, что блокирует передачу крутящего момента. Своевременная диагностика предотвращает повреждение корзины сцепления и вилки переключения.

Основные проявления неисправности

Скрип при нажатии педали – высокочастотный металлический звук, вызванный трением сухих элементов подшипника о нажимной диск
Посторонний шум при выжиме сцепления – гул или грохот, усиливающийся при увеличении оборотов двигателя
Вибрация педали – ощутимое биение в момент нажатия из-за деформации обоймы подшипника
Затрудненное включение передач – невозможность плавного переключения из-за неполного разъединения сцепления

Важно: Звуковые симптомы полностью исчезают после отпускания педали сцепления, что отличает их от шумов первичного вала КПП. Интенсивность проявлений нарастает пропорционально степени износа детали.

Диагностика состояния подшипника без снятия коробки передач

Определение неисправности выжимного подшипника КамАЗ без демонтажа коробки передач основывается на анализе косвенных признаков и характерных звуков во время работы сцепления. Основное внимание уделяется акустическим сигналам и тактильным ощущениям при нажатии педали.

Проверка выполняется при работающем двигателе на холостом ходу в нейтральном положении КПП. Требуется участие помощника для манипуляций с педалью сцепления и фиксации аномалий. Важно исключить посторонние шумы от других узлов трансмиссии.

Ключевые методы диагностики

Акустический контроль:

Характерный звук при нажатии: Появление гула, скрежета или шелеста при плавном выжиме педали сцепления
Исчезновение шума: Прекращение посторонних звуков после полного отпускания педали
Локализация: Четкая слышимость шумов в зоне картера сцепления (под кабиной)

Тактильная проверка:

Вибрация педали сцепления в момент частичного нажатия
Рывки или "закусывание" при плавном отпускании педали
Неравномерное усилие при выжиме на разных участках хода

Дифференциация от смежных неисправностей:

Признак	Подшипник выжимной	Корзина сцепления
Шум при нажатой педали	Да	Нет
Вибрация в нейтрали	Нет	Да
Пробуксовка под нагрузкой	Редко	Характерно

Критические симптомы для замены:

Металлический лязг при выжиме сцепления
Залипание педали с характерным скрипом
Резкое увеличение свободного хода педали

Достоверность диагностики повышается при прогретом агрегате после 10-15 минут работы двигателя. Повторные тесты проводятся с интервалом 2-3 дня для отслеживания динамики ухудшения параметров.

Визуальный осмотр на предмет люфтов и повреждений обоймы

Проверку начинают с фиксации корпуса подшипника в тисках с мягкими накладками. Вращайте наружную обойму пальцами, одновременно прикладывая осевое усилие в обе стороны. Отсутствие плавности хода, щелчки или заклинивания указывают на дефект тел качения или сепаратора. Люфт свыше 0,5 мм по осевому направлению недопустим.

Осмотрите поверхности обоймы под увеличительным стеклом при ярком освещении. Концентрические риски, выкрошенные зоны на дорожках качения или сколы на торцах требуют замены узла. Особое внимание уделите посадочным фаскам – трещины или деформация в этих областях критичны для центровки.

Ключевые признаки неисправности

Радиальное биение – проверяется индикаторной стойкой при вращении (макс. 0,3 мм)
Локальный перегрев – посинение или побеление металла на кольцах
Коррозия в зоне ступицы – рыжие пятна, нарушающие геометрию

Тип дефекта	Визуальный маркер	Допустимость
Выработка дорожек	Матовые полосы с углублениями	Нет
Задиры сепаратора	Заусенцы на латунных перемычках	Нет
Микротрещины	Тонкие темные линии у краев обоймы	Нет

Протрите деталь ветошью для удаления консервационной смазки
Проверьте герметичность резинового уплотнения – расслоение или затвердение означает износ
Сопоставьте состояние посадочных поверхностей со снятыми параметрами в технической документации

Необходимые инструменты и оборудование для демонтажа подшипника

Демонтаж выжимного подшипника КамАЗ требует применения специализированного инструментария для безопасного и корректного извлечения узла без повреждения смежных компонентов сцепления или коробки передач. Несоблюдение технологического процесса или использование неподходящих приспособлений может привести к деформации деталей, усложнению ремонта и увеличению затрат.

Подготовка рабочего места включает обеспечение достаточной освещенности, устойчивой платформы для размещения узла сцепления и соблюдение мер безопасности при работе с пневмоинструментом. Обязательна предварительная очистка зоны работ от загрязнений для предотвращения попадания абразивных частиц в механизмы.

Основной набор инструментов

Съемник стопорных колец: Концевой или клещевой тип для удаления стопорных колец фиксирующих подшипник
Универсальный гидравлический съемник: С регулируемыми лапами и центральным винтом для равномерного выпрессовывания
Набор монтажных лопаток: Для аккуратного поддевания деталей без повреждения посадочных поверхностей
Молоток с бойком из цветного металла: Медный или алюминиевый для деликатных ударных воздействий

Дополнительное оборудование

Пневматический гайковерт	С удлинителями и головками на 12-19 мм для демонтажа кожуха сцепления
Диагностическая стойка	С регулируемыми опорами для фиксации коробки передач при снятии
Промывочная ванна	С керосином или растворителем для очистки демонтированного подшипника

Подготовьте контрольно-измерительные приборы (штангенциркуль, микрометр) для оценки состояния посадочных мест
Используйте специальный съемник вилки сцепления при необходимости демонтажа тяги
Применяйте динамометрический ключ на этапе обратной сборки для соблюдения моментов затяжки

Особое внимание уделите целостности нажимных лап съемника – деформированные элементы могут вызвать перекос при выпрессовке. При отсутствии гидравлического оборудования допускается применение винтовых механических съемников с усилием не менее 3 тонн, однако это увеличивает трудоемкость операции.

Последовательность операций при снятии коробки передач для доступа

Перед началом работ автомобиль устанавливается на ровную площадку с твердым покрытием, включается стояночный тормоз. Под колеса дополнительно подкладываются противооткатные упоры для предотвращения движения.

Обязательно отсоединяется клемма «массы» от аккумуляторной батареи. Работы выполняются при холодном двигателе с использованием средств индивидуальной защиты – перчаток и защитных очков.

Демонтаж мешающих элементов:
- Слить масло из коробки передач через сливное отверстие
- Отсоединить тросы привода сцепления и тяги управления КПП
- Снять карданный вал, предварительно отметив положение фланцев
Отключение коммуникаций:
- Отсоединить разъемы датчиков скорости и заднего хода
- Снять пневматический шланг делителя передач (при наличии)
- Открутить хомуты и демонтировать шланг гидропривода выключения сцепления
Подготовка к снятию КПП:
- Установить подъемное устройство под картер коробки передач
- Открутить болты крепления стартера к картеру сцепления
- Выкрутить болты опор коробки передач к раме и силовому кронштейну
Отсоединение коробки от двигателя:
- Выкрутить все болты крепления КПП к блоку сцепления
- Обеспечить поддержку двигателя снизу монтажной лапой
- Аккуратно сдвинуть коробку передач назад по направляющим втулкам
Финишное снятие:
- Контролировать положение первичного вала при отводе агрегата
- Опустить КПП с помощью подъемника и вывести из под автомобиля
- Установить коробку на подготовленную подставку в рабочем положении

Ключевое оборудование	Особенности применения
Гидравлический подъемник	Грузоподъемность не менее 250 кг, плавный ход
Торцевые головки на 13-19 мм	С удлинителями и карданными шарнирами
Динамометрический ключ	Для затяжки ответственных соединений

Техника безопасного отсоединения старого подшипника от вилки

Перед началом демонтажа старого выжимного подшипника с вилки сцепления критически важно надежно зафиксировать саму вилку. Наиболее безопасный способ – использовать специальные струбцины или прочную проволоку, плотно притягивающие вилку к картеру сцепления или коробке передач. Эта мера предотвращает внезапный и опасный срыв вилки под действием мощной возвратной пружины при ослаблении или снятии стопорного элемента.

После фиксации вилки необходимо демонтировать стопорное устройство (чаще всего это клиновидный фиксатор или стопорное кольцо), удерживающее подшипник на оси вилки. Для этого используйте подходящий инструмент: съемник стопорных колец или отвертки с узким жалом. Работайте осторожно, контролируя положение инструмента и направление возможного вылета фиксатора. Надевайте защитные очки на этом и всех последующих этапах.

Извлечение подшипника

После снятия стопора подшипник обычно остается на оси вилки, удерживаемый плотной посадкой и/или остаточным натяжением пружины. Ни в коем случае не пытайтесь сбить подшипник молотком напрямую по его корпусу или внутреннему кольцу. Это приведет к разрушению подшипника, риску повреждения посадочной поверхности оси вилки и создаст опасность разлета осколков.

Применяйте только правильные методы выпрессовки:

Использование съемника: Наиболее безопасный и предпочтительный метод. Подберите съемник с лапами, способными зацепиться за внутреннюю обойму подшипника (если она доступна) или аккуратно подвестись под его корпус со стороны вилки. Убедитесь, что усилие съемника приложено строго вдоль оси вала вилки.
Альтернативный метод (при отсутствии съемника): Используйте оправку из мягкого металла (медь, латунь) подходящего диаметра, приложенную к внутренней обойме подшипника. Наносите удары молотком только по этой оправке, строго по оси. Постоянно контролируйте положение вилки и подшипника.

Во время выпрессовки постоянно следите за состоянием возвратной пружины вилки, даже если она кажется ослабленной после снятия стопора. Обеспечьте себе свободное пространство для работы и исключите присутствие посторонних в зоне возможного отскока деталей или инструмента.

Ключевой риск	Причина	Мера предосторожности
Резкий срыв вилки	Сила возвратной пружины	Обязательная жесткая фиксация вилки до снятия стопора
Травма глаз/лица	Вылет стопора, осколков подшипника, инструмента	Использование защитных очков; контроль инструмента
Повреждение оси вилки	Неправильное приложение силы (удары молотком)	Использование съемника или мягкой оправки; удары строго по оси
Разрушение подшипника	Прямые удары по корпусу/наружному кольцу	Приложение силы только к внутренней обойме (если возможно)

Требования к монтажу нового подшипника и проверке посадки

Монтаж нового выжимного подшипника КамАЗ требует строгого соблюдения чистоты и применения правильного инструмента. Все посадочные поверхности муфты выключения сцепления и самого подшипника должны быть тщательно очищены от грязи, старой смазки и следов коррозии. Перед установкой рабочую поверхность подшипника и сопрягаемые поверхности муфты необходимо смазать высокотемпературной консистентной смазкой, например, на основе дисульфида молибдена (МС-1000, ШРУС-4). Категорически запрещается монтаж ударными методами.

Правильная посадка подшипника на муфту выключения сцепления является критически важной. Подшипник должен устанавливаться на вал муфты с гарантированным натягом, исключающим проворачивание или осевое смещение в процессе работы. После запрессовки необходимо проверить отсутствие люфта подшипника относительно муфты как в радиальном, так и в осевом направлениях. Подшипник должен вращаться абсолютно свободно, без заеданий, шума или ощутимого сопротивления.

Ключевые этапы монтажа и контроля

Подготовка поверхностей: Обезжирить и очистить посадочное отверстие подшипника и вал муфты выключения сцепления.
Смазка: Нанести тонкий слой рекомендованной консистентной смазки на вал муфты и внутреннее кольцо подшипника.
Запрессовка: Установить подшипник строго перпендикулярно оси вала муфты. Использовать оправку, передающую усилие только на наружное кольцо запрессовываемого подшипника или на специальный монтажный поясок внутреннего кольца (если предусмотрен конструкцией). Прикладывать усилие равномерно, без перекосов.
Проверка посадки:
- Отсутствие проворота: Убедиться, что подшипник надежно зафиксирован на валу муфты и не проворачивается от усилия руки.
- Отсутствие осевого люфта: Проверить, что подшипник не имеет ощутимого свободного хода вдоль оси вала муфты.
- Свобода вращения: Проверить вращение внутреннего кольца подшипника (относительно наружного). Оно должно быть плавным, бесшумным, без заеданий и заклиниваний. Малейшее сопротивление или шум – признак повреждения или неправильного монтажа.
Момент затяжки: При установке муфты с подшипником в корзину сцепления соблюдать требуемый момент затяжки стопорных болтов (обычно 100-120 Н·м).

Параметр	Требование	Метод контроля
Натяг посадки подшипника на вал муфты	0.02 - 0.05 мм	Контроль размеров до/после монтажа, усилие запрессовки
Радиальный люфт подшипника на муфте	0 мм	Визуально-тактильный контроль (отсутствие качания)
Осевой люфт подшипника на муфте	0 мм	Визуально-тактильный контроль (отсутствие перемещения вдоль оси)
Легкость вращения внутреннего кольца	Свободное, плавное, бесшумное	Ручная прокрутка
Чистота посадочных поверхностей	Абсолютная	Визуальный контроль

Нарушение требований к монтажу и посадке выжимного подшипника неизбежно приведет к его ускоренному износу, заклиниванию, разрушению, шумам при работе сцепления и, как следствие, к полному отказу узла сцепления и необходимости повторного ремонта.

Проверка работы нового подшипника перед сборкой узла

Перед установкой выжимного подшипника КамАЗ в сцепление обязательна предварительная проверка его работоспособности. Это исключает преждевременный отказ узла из-за скрытых дефектов и гарантирует корректное взаимодействие с вилкой и диафрагменной пружиной корзины.

Процедура включает визуальный контроль целостности сепаратора, тестирование плавности вращения и оценку герметичности уплотнений. Использование неисправного подшипника приведет к ускоренному износу нажимного диска, шумам при выключении сцепления и полному заклиниванию механизма.

Порядок выполнения проверки

Визуальный осмотр:
- Отсутствие трещин на корпусе и сепараторе
- Правильная фиксация шариков в клетке без выпадения
- Ровная поверхность рабочей площадки (контактирующей с диафрагменной пружиной)
Тест вращения:
Фиксация наружного кольца рукой, проворот внутреннего кольца пальцем. Движение должно происходить:
- Без заеданий и щелчков
- С равномерным усилием по всему ходу
- Без ощутимого люфта или перекоса
Проверка уплотнений:
Осмотр манжет на предмет надрывов. Нанесение капли масла на стык уплотнения и вращение – появление смазки на внутренней поверхности свидетельствует о негерметичности.

Параметр	Норма	Отклонение
Осевой люфт	Отсутствует	Любое ощутимое смещение
Шум при вращении	Равномерный шелест	Скрип, хруст, стук
Усилие проворота	Легкое, постоянное	Рывки, заклинивания

Важно: Запрещается промывка подшипника в бензине или растворителях – это разрушит заводскую смазку. При выявлении дефектов (заедание, шум, люфт) деталь подлежит обязательной замене. Установка непроверенного подшипника сокращает ресурс сцепления на 40-60%.

Сборка узла сцепления и установка коробки передач на место

Перед установкой корзины сцепления тщательно очистите посадочную плоскость маховика и шлицы первичного вала коробки передач от загрязнений. Нанесите тонкий слой графитной смазки на шлицы вала и направляющую втулку под выжимной подшипник, избегая попадания состава на фрикционные поверхности диска. Совместите ведомый диск со шлицами первичного вала с помощью монтажной оправки, обеспечив строгую соосность.

Зафиксируйте корзину сцепления на маховике штатными болтами, затягивая их крестообразно в несколько этапов с моментом, указанным производителем. После снятия оправки проверьте легкость хода выжимного подшипника по направляющей втулке и отсутствие перекосов. Подсоедините вилку сцепления к подшипнику, убедившись в правильной установке пружинного фиксатора.

Установка коробки передач

Поднимите коробку передач с помощью подъемника, совместив первичный вал с отверстием в сцеплении.
Плавно подайте агрегат вперед, контролируя вхождение шлицев вала в ведомый диск без перекоса.
Затяните болты крепления КПП к двигателю динамометрическим ключом согласно схеме производителя.

Обязательно выполните регулировку свободного хода педали сцепления после завершения монтажа. Критически важно проверить работу механизма перед запуском двигателя: выжать сцепление 3-5 раз, убедившись в отсутствии заеданий и посторонних шумов. При выявлении вибраций или неполного выключения сцепления – немедленно проведите повторную диагностику узла.

Контрольный параметр	Значение
Момент затяжки болтов корзины	18-22 Н·м
Свободный ход педали	25-35 мм
Зазор вилки выключения	4-5 мм

Обязательная регулировка привода после установки новой детали

Замена выжимного подшипника на КамАЗ неизбежно требует последующей точной регулировки привода сцепления. Эта операция критична для обеспечения правильного зазора между подшипником и рычагами диафрагменной пружины сцепления. Отсутствие регулировки или её небрежное выполнение приводит к неполному выключению сцепления (пробуксовке) либо постоянному подтормаживанию дисков (проблемы с передачей крутящего момента и ускоренный износ).

Неправильный зазор изменяет рабочий ход педали сцепления, провоцируя либо "провал" педали, либо её высокое положение. Последствиями становятся затруднённое переключение передач, рывки при трогании, посторонние шумы (жужжание, гул), перегрев и преждевременный выход из строя как нового выжимного подшипника, так и дисков сцепления. Регулировка восстанавливает номинальное значение свободного хода педали, гарантируя синхронность работы всех элементов.

Порядок выполнения регулировки

Проверьте и при необходимости отрегулируйте общий свободный ход педали сцепления (должен составлять 25-35 мм).
Ослабьте контргайку на регулировочной гайке рабочего цилиндра сцепления.
Вращайте толкатель рабочего цилиндра (либо регулировочную гайку) до достижения требуемого зазора между выжимным подшипником и рычагами (лапками) диафрагменной пружины. Контрольный параметр:
- Зазор "А": 3.2 - 4.0 мм (измеряется у каждого рычага)
- Свободный ход толкателя: 4.0 - 5.0 мм
Затяните контргайку, удерживая регулировочную гайку от проворота.
Проверьте свободный ход педали и работу сцепления на работающем двигателе (лёгкое включение всех передач без шумов).

Параметр	Нормативное значение
Свободный ход педали	25-35 мм
Зазор "А" (подшипник - рычаги)	3.2 - 4.0 мм
Ход толкателя рабочего цилиндра	4.0 - 5.0 мм

Важно: Регулировку проводят на холодном приводе. После первых 500-1000 км пробега проверьте зазоры повторно из-за возможной усадки новых элементов. Использование нештатных регулировочных шайб или прокладок категорически не допускается – конструкция предусматривает точную настройку исключительно через резьбовое соединение толкателя.

Правила обкатки замененного узла сцепления в первые километры

Первые 500–800 км пробега после замены выжимного подшипника и сцепления требуют щадящего режима эксплуатации для притирки поверхностей и стабилизации рабочих характеристик. Соблюдение правил обкатки предотвращает перегрев, коробление дисков и преждевременный износ фрикционных накладок.

Резкие нагрузки и экстремальные режимы в этот период недопустимы, так как нестабильный коэффициент трения и неравномерный контакт поверхностей могут привести к задирам, вибрациям и снижению ресурса узла. Требуется плавное управление сцеплением и контроль динамических воздействий.

Ключевые требования к обкатке

Исключить пробуксовки: Не допускать длительного частичного выжима сцепления (например, при трогании в гору или маневрировании).
Плавное трогание: Начинать движение без резкого сброса педали, с минимальными оборотами двигателя.
Ограничение нагрузки: Не буксировать прицепы и не перевозить грузы массой > 50% от номинальной грузоподъемности.
Щадящее переключение: Синхронизировать обороты двигателя и коробки передач при переключениях для минимизации ударных нагрузок.

Режимы движения

Пробег (км)	Макс. скорость (км/ч)	Допустимые обороты ДВС
0–200	60	Не более 2000 об/мин
200–500	80	До 2500 об/мин
500–800	90	До 3000 об/мин

Контроль после обкатки: Проверить свободный ход педали сцепления (норма для КамАЗ: 35–45 мм) и отсутствие посторонних шумов при выжиме. При появлении вибрации или запаха гари – немедленно прекратить эксплуатацию для диагностики.

Особенности запуска двигателя и переключения передач для продления ресурса

При запуске двигателя категорически избегайте удержания педали сцепления в нажатом положении. Длительное выключение сцепления во время стартера создает непрерывную нагрузку на выжимной подшипник, приводящую к его перегреву и преждевременному износу рабочих поверхностей.

Оптимальным методом является запуск без выжима сцепления (если это допускается инструкцией для конкретной модели и температуры). При необходимости использования педали (например, в мороз для облегчения прокрутки) нажимайте ее непосредственно перед включением стартера и немедленно отпускайте после устойчивого пуска двигателя.

Техника переключения передач

Ключевым принципом является минимизация времени контакта подшипника с диафрагменной пружиной корзины сцепления. Достигается это за счет:

Полного выжима педали сцепления быстрым и решительным движением до упора
Мгновенного перевода рычага КПП в нужное положение без задержек в нейтрали
Плавного, но максимально быстрого отпускания педали после включения передачи

Категорически недопустимы:

Длительное удержание сцепления в выжатом состоянии на светофорах или остановках (используйте нейтраль)
"Езда на сцеплении" – частичный выжим для регулировки скорости
Резкие "броски" педали при старте с места
Перегазовка с выжатым сцеплением перед включением передачи

Ситуация	Правильное действие	Эффект для подшипника
Остановка >15 сек	Включение нейтрали + отпускание сцепления	Полная разгрузка
Переключение вверх/вниз	Быстрый полный выжим → включение → плавный сброс	Кратковременная нагрузка
Трогание на подъеме	Использование стояночного тормоза без фиксации сцепления	Исключение проскальзывания

Условия эксплуатации	Рекомендуемая периодичность проверки	Ориентировочный срок замены
Стандартные (магистральные перевозки)	10 000–15 000 км	80 000–120 000 км
Тяжелые (бездорожье, перегруз, городской цикл)	5 000–8 000 км	50 000–70 000 км

Список источников

При подготовке материалов о технических компонентах транспортных средств, таких как выжимной подшипник КамАЗ, критически важно опираться на проверенную документацию от производителей и профильных специалистов. Достоверные источники исключают ошибки в описании конструктивных особенностей и правил обслуживания узла.

Для анализа устройства и эксплуатации данного элемента использовались следующие категории материалов: официальные технические руководства, инженерные справочники по трансмиссиям, практические пособия по ремонту коммерческого транспорта, а также отраслевые технические стандарты. Особое внимание уделялось актуальным редакциям документов.

Руководство по ремонту сцепления КамАЗ (официальное издание ПАО «КАМАЗ»)
Технические каталоги производителей подшипниковых узлов: SKF, FAG, Timken
Глава «Трансмиссия грузовых автомобилей» в учебнике «Конструкция автомобилей КамАЗ» (В.А. Родичев)
ГОСТ 33995-2016 «Подшипники качения. Общие технические условия»
Методическое пособие «Диагностика и обслуживание сцепных механизмов» (НИИ Грузового автотранспорта)
Отчеты о стендовых испытаниях выжимных подшипников (Журнал «Автотрак» №4, 2022)
Технический бюллетень №ТР-114 «Рекомендации по замене сцепления» (сервисная сеть КАМАЗ)
