Задние фонари ВАЗ 2107 - выбор и правильная установка
Статья обновлена: 18.08.2025
Задние фонари ВАЗ 2107 – критически важный элемент безопасности и визитная карточка автомобиля. От их исправности зависит ваша заметность на дороге в темное время суток и при плохой видимости.
Правильный выбор новых фонарей и грамотная установка напрямую влияют на функциональность, долговечность и соответствие требованиям ПДД. Неверно подобранные или негерметично установленные блоки быстро выходят из строя и создают аварийные ситуации.
В статье разберем ключевые аспекты: типы фонарей (оригинал, реплики, светодиодные), критерии выбора качественных изделий и пошаговую технологию правильной установки с надежной герметизацией.
Типы задней оптики: галогенные vs светодиодные
Галогенные фонари – классический вариант для ВАЗ 2107, где источником света выступают лампы накаливания с галогенным заполнением колбы. Они обеспечивают базовое освещение через рассеиватель, но имеют ограниченную яркость и ресурс.
Светодиодные (LED) модели вместо нитей накаливания используют полупроводниковые элементы, формирующие световой поток. Такая оптика отличается мгновенным срабатыванием, повышенной яркостью и точечным распределением света через линзы или сложную рефлекторную систему.
Сравнительные характеристики
Ключевые отличия при выборе:
- Энергопотребление: LED-блоки расходуют на 70-80% меньше энергии аккумулятора
- Срок службы: Галогенные лампы служат 500-1000 часов, светодиоды – 30 000+ часов
- Яркость: Светодиодные стоп-сигналы включаются на 0.2-0.3 сек быстрее
Преимущества LED-оптики:
- Улучшенная видимость для других участников движения
- Стойкость к вибрациям (отсутствие хрупкой нити)
- Возможность создания сложных световых форм (кольца, секции)
Важные нюансы установки:
- Галогенные лампы совместимы со штатной проводкой
- Для LED часто требуется дополнительный блок согласования (из-за низкого потребления тока)
- Несертифицированные светодиодные модели могут не пройти техосмотр
| Критерий | Галогенные | Светодиодные |
|---|---|---|
| Цена комплекта | 500-1500 руб. | 2000-7000 руб. |
| Замена элементов | Лампа целиком | Отдельный светодиодный кластер |
| Риск ослепления | Низкий (рассеянный свет) | Высокий (при некачественных линзах) |
При монтаже LED-фонарей проверяйте корректность работы аварийной сигнализации и указателей поворота – возможно потребуется замена реле-прерывателя на электронное.

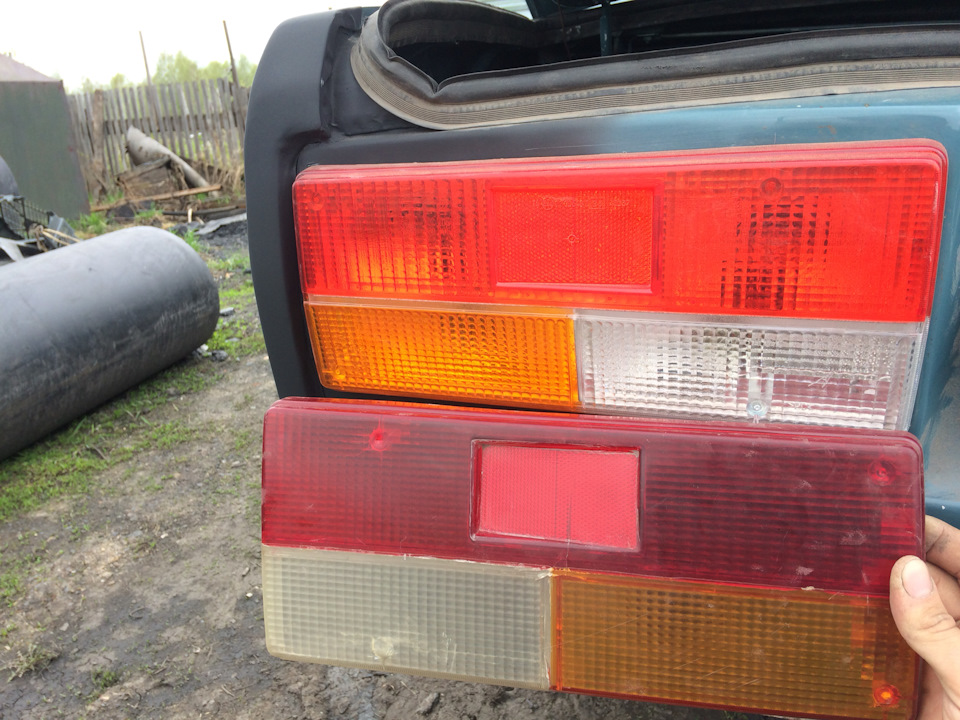

Преимущества и недостатки оригинальных фонарей
Оригинальные задние фонари ВАЗ 2107 производятся на предприятиях, сертифицированных АвтоВАЗом, с использованием утверждённых технологий и материалов. Они полностью соответствуют заводским чертежам по геометрии, расположению ламповых патронов и электрическим разъёмам.
Такие фонари проходят обязательную проверку на соответствие требованиям безопасности и нормам светопропускания, установленным для дорожного движения в РФ. Гарантируется совместимость с кузовными креплениями и штатной электропроводкой автомобиля без доработок.
Ключевые сильные стороны
- Идеальная посадка: Отсутствие щелей и перекосов благодаря точному повторению контуров кузова
- Надёжная герметизация: Качественные уплотнители предотвращают запотевание и попадание воды
- Стабильная светоотдача: Светорассеиватели соответствуют ГОСТ по яркости и углам обзора
- Совместимость разъёмов: Штекеры плотно подключаются к штатной проводке без искрения
- Долговечность материалов: Устойчивость пластика к УФ-излучению и температурным перепадам
Основные недостатки
| Проблема | Причина | Последствие |
|---|---|---|
| Высокая стоимость | Наценка за бренд и сертификацию | Цена в 2-3 раза выше аналогов |
| Ограниченный дизайн | Строгое следование устаревшей конструкции | Отсутствие современных визуальных решений |
| Хрупкость креплений | Использование устаревших видов пластика | Трещины на посадочных ушках при вибрации |
Важный нюанс: Оригинальные комплектующие часто подделывают, поэтому покупка требует проверки наличия голограмм АвтоВАЗа, отлитого логотипа производителя на корпусе и сопроводительных документов.

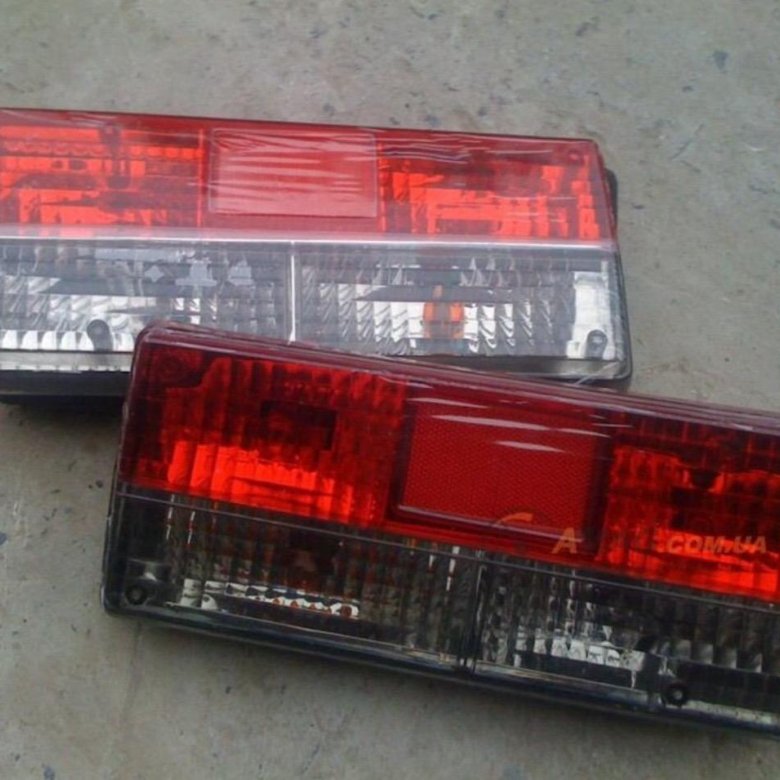

Анализ аналогов: достойные заменители ОЕМ
При выборе неоригинальных фонарей для ВАЗ 2107 ключевыми критериями становятся соответствие заводским посадочным размерам, качество материалов (устойчивость пластика к УФ-излучению и перепадам температур), герметичность светового модуля, а также корректность подключения разъемов. Достойные аналоги должны обеспечивать беспроблемную установку без доработок кузова и сохранять яркость свечения не менее 2-3 лет.
На рынке выделяются три категории аналогов: бюджетные решения (в основном китайского производства), среднеценовые варианты от известных брендов-производителей автокомпонентов, и премиальные модели с дизайнерскими доработками. Каждая группа требует внимательного изучения отзывов и сертификатов соответствия, так как даже в одном ценовом сегменте встречаются значительные различия в качестве сборки и светотехнических характеристиках.
Топ-3 типа альтернативных фонарей
- Классические светодиодные: Прямая замена штатным с улучшенной яркостью. Проверенные бренды: Lampa, Svar. Требуют контроля герметичности стыков.
- Комбинированные "Хамелеон": С эффектом цветового перелива (от янтарного до красного). Бренды: Matrix, Alca. Важно проверять соответствие ПДД по цветности.
- Черные анодированные: Стилизация под тюнинг с затемненными секциями. Производители: Depo, TYC. Требуют доппроверки светопропускания.
Сравнение технических параметров
| Параметр | Оригинал (АВТОВАЗ) | Lampa LED | Depo Smoke |
|---|---|---|---|
| Срок службы | 4-5 лет | 3-4 года | 2-3 года |
| IP-защита | IP55 | IP54 | IP52 |
| Цена комплекта | 3 800-4 200 руб | 2 900-3 300 руб | 3 500-4 000 руб |
Критические моменты при выборе: Обязательная проверка маркировки ECE (евросертификат) и наличия штампа OTTC. Отсутствие этих обозначений делает эксплуатацию незаконной. Для светодиодных версий уточняйте совместимость с реле поворотов – некоторые модели требуют установки дополнительных нагрузочных резисторов.
Критерии выбора: герметичность и соответствие ГОСТ
Герметичность корпуса – ключевой параметр при выборе фонарей. Некачественные стыки или отсутствие силиконового уплотнителя приводят к проникновению влаги внутрь плафона. Это вызывает запотевание стекла, окисление контактов патронов и коррозию отражателей, что сокращает срок службы в 2-3 раза.
Строгое соответствие ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48) гарантирует безопасность и легальность эксплуатации. Фонари без сертификации часто нарушают нормы по силе света, углам видимости и цветопередаче сигналов, что создает аварийные ситуации и приводит к штрафам при техосмотре.
Критические последствия нарушений
- При негерметичности: короткое замыкание проводки, постоянная замена ламп, полное разрушение отражателя от конденсата.
- При несоответствии ГОСТ: ослепление водителей сзади, некорректное распознавание сигналов, аннулирование ОСАГО при ДТП.
Проверка параметров ГОСТ при покупке:
| Параметр | Норматив | Метод проверки |
|---|---|---|
| Сила света стоп-сигнала | 60–120 кд | Запросить сертификат с результатами фотометрических испытаний |
| Угол горизонтальной видимости | ≥80° | Осмотреть наличие рассеивающих призм на стекле |
| Цвет координат | Красный (габариты/стоп) | Сравнить с эталоном ГОСТ 8.417-2002 при включенном свете |
Необходимые инструменты для самостоятельной замены
Для замены задних фонарей на ВАЗ 2107 потребуется минимальный набор инструментов, который есть у большинства автовладельцев. Важно подготовить всё заранее, чтобы не прерывать процесс.
Убедитесь в наличии рабочего места с хорошим освещением – это упростит доступ к креплениям и проводке. Защитные перчатки уберегут руки от царапин.
Основные инструменты
- Крестовая отвёртка – для демонтажа пластиковой накладки багажника и корпуса фонаря.
- Головка на 8 мм с трещоткой или воротком – откручивание гаек крепления фонаря.
- Пассатижи с тонкими губками – отсоединение клемм проводки.
Дополнительные материалы
- Ветошь – очистка посадочного места от грязи перед установкой.
- Диэлектрическая смазка – обработка контактов для защиты от окисления.
- Канцелярский нож – аккуратное подрезание уплотнителя при необходимости.
Проверьте совместимость новых фонарей с моделью ВАЗ 2107 перед началом работ – некоторые универсальные варианты требуют доработки креплений.
Проверка комплектности новых фонарей
Сразу после покупки распакуйте фонари и сверьте содержимое с заводской спецификацией. Убедитесь, что в коробке присутствуют оба блока (левый и правый), так как они имеют конструктивные отличия и продаются исключительно парой.
Внимательно осмотрите каждый элемент на предмет заводского брака: трещины на плафоне, сколы отражателя, перекошенные посадочные места под лампы. Проверьте совпадение артикулов на упаковке и маркировки на корпусах – несоответствие указывает на ошибку комплектации.
- Базовые компоненты комплекта:
- Левый блок фонаря (с секцией заднего хода)
- Правый блок фонаря (без секции заднего хода)
- Комплект крепежных гаек/болтов (обычно 6-8 шт.)
- Уплотнительные прокладки (2 шт., резиновые)
- Дополнительные элементы (зависит от производителя):
- Переходники проводки (при нестандартных разъемах)
- Запасные цоколи ламп
- Герметик для уплотнителей
Отсутствие даже одного крепежного элемента или повреждение уплотнителя требует замены комплекта – установка неполного набора приведет к протечкам воды и запотеванию стекол. Сохраняйте чек до завершения монтажа.
Отключение аккумулятора перед началом работ
Перед любыми манипуляциями с электрооборудованием автомобиля, включая замену задних фонарей ВАЗ 2107, обязательным этапом является обесточивание бортовой сети. Игнорирование этого шага создаёт риск короткого замыкания, повреждения электропроводки или выхода из строя элементов светотехники. Работа под напряжением также повышает вероятность получения электротравмы.
Отключение питания гарантирует безопасность при демонтаже старых фонарей и подключении новых ламп или блоков. Особенно критично это для моделей с микропроцессорным управлением, где случайная подача напряжения на непредназначенные контакты может вызвать сбой в работе системы.
Порядок безопасного отключения аккумулятора
- Заглушите двигатель и извлеките ключ из замка зажигания.
- Наденьте защитные перчатки (резиновые или прорезиненные).
- Определите расположение клемм: отрицательная (маркирована «–» или имеет чёрный/синий провод), положительная (маркирована «+» или имеет красный провод).
- Ослабьте гайку крепления на отрицательной клемме (обычно ключом на 10 мм).
- Аккуратно снимите клемму с минусового вывода аккумулятора и отведите провод в сторону, исключив случайный контакт с выводом.
- Повторите действия с положительной клеммой (если требуется полное снятие АКБ).
Важно: Первой всегда снимается именно «минусовая» клемма! Это предотвращает замыкание через корпус автомобиля («массу») при случайном касании инструментом между положительным выводом и металлическими частями кузова.
| Этап | Действие | Причина |
|---|---|---|
| 1 | Снятие "минуса" | Разрыв цепи "масса", устранение риска КЗ |
| 2 | Снятие "плюса" (опционально) | Полное обесточивание при длительных работах |
После завершения работ по установке фонарей подключение производится в обратной последовательности: сначала надежно фиксируется «плюсовая» клемма, затем – «минусовая». Убедитесь в отсутствии искрения и плотном контакте.
Демонтаж обшивки багажника со стороны фар
Подготовьте необходимые инструменты: крестовую отвертку среднего размера и пластиковый монтажный инструмент для поддевания (можно заменить плоской отверткой с изолентой на жале). Убедитесь, что багажник пуст, а задние фары обесточены – снимите минусовую клемму с аккумулятора.
Осмотрите обшивку багажника со стороны заменяемой фары. Найдите все крепежные элементы: саморезы вдоль верхней кромки облицовки и в районе арки колеса, а также пластиковые пистоны-фиксаторы по периметру. Запомните их расположение.
Последовательность работ
- Открутите саморезы крестовой отверткой. Начните с верхних элементов у полки заднего стекла, затем перейдите к боковым возле колесной арки.
- Извлеките пластиковые пистоны монтажкой. Аккуратно подденьте центральный штырек каждого пистона на 2-3 мм, затем вытащите фиксатор целиком.
- Освободите крепления обшивки у фонаря. Отогните край облицовки от кузова, начиная от угла багажника. Двигайтесь вдоль контура фары, освобождая защелки.
- Отведите обшивку в сторону, обеспечив доступ к корпусу фонаря и электропроводке. Не прилагайте чрезмерных усилий – материал хрупкий.
Важно: не тяните обшивку резко вверх после снятия крепежа – она соединена с жгутом проводов плафона освещения багажника. Найдите разъем и аккуратно отсоедините его перед полным снятием детали.
Снятие крепежных гаек старого фонаря
Откройте багажник и снимите пластиковую заглушку с внутренней стороны фонаря, отогнув фиксаторы отверткой. Под ней обнаружатся три крепежные гайки (10-12 мм), удерживающие корпус светового модуля через металлические шпильки.
Возьмите торцевой ключ или головку с воротком подходящего размера. Удерживайте корпус фонаря рукой снаружи для предотвращения проворачивания шпилек, одновременно ослабляя гайки против часовой стрелки. Прикипевшие элементы обработайте WD-40 за 5-10 минут до откручивания.
Последовательность демонтажа
- Полностью выкрутите верхнюю гайку (ближайшую к крышке багажника)
- Снимите центральную гайку под ламповым блоком
- Освободите нижнюю крепежную гайку (возле бампера)
Важно: не прикладывайте чрезмерное усилие – шпильки могут обломиться. Если гайка не поддается:
- Прогрейте соединение строительным феном
- Используйте шестигранный наконечник вместо 12-гранного
- Примените съемник для сорванных граней
| Тип проблемы | Решение |
|---|---|
| Прокручивается шпилька | Зафиксировать пассатижами за основание |
| Сорваны грани | Надеть экстрактор или меньшую головку |
После снятия гаек аккуратно потяните фонарь наружу, отсоедините колодку с проводами, нажав на фиксатор. Проверьте целостность резинового уплотнителя на кузове – при повреждении замените его во избежание протечек.
Аккуратное отсоединение электрического разъема
Перед любыми манипуляциями с фонарями ВАЗ 2107 обесточьте бортовую сеть, сняв отрицательную клемму с аккумулятора. Это исключит риск короткого замыкания и защитит электрооборудование автомобиля от повреждений.
Найдите пластиковый разъем, соединяющий проводку кузова с жгутом заднего фонаря. Обычно он расположен в багажнике за обшивкой ниши колеса или под полкой. Визуально проверьте корпус на наличие трещин, следов оплавления или окисления контактов – такие дефекты требуют замены колодки.
Правильная последовательность действий
- Определите тип фиксатора: большинство разъемов ВАЗ 2107 имеют пластиковый язычок-защелку сверху или сбоку. Реже встречаются винтовые зажимы (в старых модификациях).
- Отсоедините защелку: аккуратно надавите пальцем или тонкой отверткой на выступ фиксатора до характерного щелчка. Не прилагайте чрезмерных усилий – хрупкий пластик легко сломать.
- Разъедините колодки: удерживая корпус разъема, плавно потяните его в сторону от ответной части (фонаря). Не дергайте за провода! Если соединение «прикипело», обработайте контакты WD-40 и слегка раскачайте колодку из стороны в сторону.
Осмотрите контакты в разъемах после разъединения. Сильное окисление (зеленый или белый налет) удалите мелкой наждачной бумагой или специальным очистителем электроцепей. Убедитесь, что фиксирующие усики внутри колодки не погнуты – иначе соединение будет ненадежным.
| Тип неисправности | Решение |
|---|---|
| Трещина в корпусе | Замена разъема с обжимом новых контактов |
| Оплавление пластика | Проверка нагрузки цепи, замена колодки и предохранителя |
| Коррозия контактов | Очистка, обработка токопроводящей смазкой |
Удаление отработавших уплотнительных прокладок
Остатки старой прокладки плотно прилипают к кузову и корпусу фонаря, требуя механического воздействия для полного удаления. Используйте пластиковый скребок или тупой шпатель, чтобы аккуратно поддеть и снять изношенный материал, не повреждая лакокрасочное покрытие.
Тщательно обезжирьте посадочные поверхности на кузове и фаре уайт-спиритом или специальным очистителем. Убедитесь, что на металле не осталось следов коррозии, резиновых фрагментов или загрязнений – это критично для герметичности новой прокладки.
Порядок работ
- Демонтируйте задний фонарь, открутив крепежные гайки из салона багажника
- Счистите крупные фрагменты прокладки пальцами или пластиковым инструментом
- Обработайте стыки кузова медной щеткой для удаления мелких частиц
- Протрите зону контакта безворсовой тканью с обезжиривателем
- Проверьте плоскость прилегания металла линейкой – неровности требуют шпаклевки
| Ошибка | Последствие |
| Остатки резины на кузове | Протечки влаги в багажник |
| Использование металлического скребка | Царапины, очаги коррозии |
| Неполное обезжиривание | Снижение адгезии новой прокладки |
Очистка контактов проводки от окислов
Окисление контактов в разъёмах задних фонарей ВАЗ 2107 приводит к ухудшению контакта, мерцанию ламп или полному отказу освещения. Основные причины – попадание влаги и естественное старение металлических элементов. Процедура очистки обязательна при замене фар, ремонте проводки или обнаружении проблем со световыми приборами.
Подготовьте необходимые инструменты: мелкозернистую наждачную бумагу (№400-600), ватные палочки, спрей-очиститель электронных контактов (WD-40, Liqui Moly), мягкую кисточку, техническую салфетку. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.
Последовательность очистки
- Демонтаж разъёмов: Снимите задние фары, отжав фиксаторы колодок проводов. Аккуратно отсоедините все штекеры от патронов ламп и корпуса светильника.
- Первичная обработка:
- Обильно нанесите контактный очиститель на металлические поверхности штекеров и клемм.
- Выждите 3-5 минут для растворения окислов и грязи.
- Механическая очистка:
- Для сильных окислов: аккуратно обработайте контакты наждачной бумагой, сложенной вдвое.
- Для труднодоступных мест используйте ватную палочку, смоченную очистителем.
- Финишная обработка:
- Удалите остатки абразива кисточкой.
- Протрите контакты сухой салфеткой.
- Нанесите тонкий слой очистителя для профилактики коррозии.
Важно! Не используйте напильники или грубые абразивы – это повредит токопроводящий слой. После сборки проверьте работу габаритов, стоп-сигналов и поворотников. При наличии глубокой коррозии замените разъёмы целиком.
Подготовка посадочных мест (удаление коррозии)
После демонтажа старых фонарей тщательно очистите металлическую поверхность кузова в зоне крепления. Удалите остатки герметика, грязь и отслоившуюся краску металлической щёткой или шпателем. Особое внимание уделите участкам вокруг технологических отверстий и крепёжных шпилек.
Обнаруженные очаги коррозии обработайте преобразователем ржавчины согласно инструкции производителя. Сильно повреждённые участки с глубоким поражением металла зачистите до чистого слоя наждачной бумагой (Р80-Р120) или абразивным кругом, соблюдая осторожность во избежание сквозного повреждения кузова.
Технология восстановления поверхности
- Обезжирьте подготовленный металл уайт-спиритом или антисиликоном.
- Нанесите слой кислотного грунта для защиты от окисления кистью или распылением.
- После высыхания (20-30 мин) покройте поверхность эпоксидным грунтом, уделяя внимание кромкам.
- При значительных неровностях используйте шпатлёвку по металлу, затем повторно загрунтуйте.
| Инструмент | Материал | Назначение |
| Шлифмашинка | Абразивные круги Р80 | Грубая зачистка коррозии |
| Наждачная бумага | Р240-Р400 | Финишное выравнивание |
| Кисть | Кислотный грунт | Антикоррозийная защита |
Перед установкой фонарей убедитесь в полном высыхании грунтовочных слоёв (рекомендуется выдержка 24 часа). Проверьте плоскостность посадочной зоны – перекосы более 2 мм могут вызвать подтёки влаги. Важно: герметизацию проводите только после финальной примерки новых фонарей!
Монтаж новых уплотнительных прокладок
Старые уплотнители задних фонарей ВАЗ 2107 часто деформируются или рассыхаются, что приводит к проникновению воды в багажник и коррозии крепежных элементов. Качественная замена требует тщательной подготовки посадочных поверхностей и правильного позиционирования новых прокладок.
Перед установкой удалите остатки старого уплотнителя и грязь с кузовного проема и тыльной стороны фары металлической щеткой или скребком. Обезжирьте обе контактные поверхности уайт-спиритом или бензином «Калоша» для обеспечения надежного прилегания.
Пошаговая установка
- Проверка геометрии – убедитесь, что новая прокладка идеально совпадает с контуром фонаря и отверстиями под крепеж.
- Фиксация на фару – наденьте уплотнитель на тыльную часть фонаря, совместив все технологические выступы с пазами корпуса.
- Позиционирование на кузове – приложите фонарь к проему, контролируя равномерный выход уплотнителя за края по всему периметру.
- Равномерная затяжка – закручивайте гайки крест-накрест с умеренным усилием (8-10 Н·м), избегая перекоса.
После монтажа обязательно выполните проверку герметичности: полейте водой область стыков из лейки. Появление капель в багажнике требует подтяжки крепежа или корректировки положения прокладки. Используйте только оригинальные или сертифицированные уплотнители – дешевые аналоги быстро теряют эластичность.
Установка фонаря и фиксация крепежом
Совместите корпус нового фонаря с посадочным местом на кузове, аккуратно вставляя технологические выступы в соответствующие пазы. Проследите, чтобы жгут проводки свободно проходил через штатное отверстие без перегибов и натяжения. Предварительно наденьте крепежные гайки на шпильки фонаря, но не затягивайте.
Начните фиксацию с центральной шпильки, последовательно закручивая гайки крест-накрест для равномерного прижима. Используйте торцевой ключ на 8 мм с трещоткой для удобного доступа к трудным местам. Контролируйте усилие затяжки – пластиковый корпус не должен деформироваться или трещать. Завершите фиксацию установкой декоративных колпачков на гайки.
Ключевые моменты при работе с крепежом
- Тип крепежа: Штатные гайки М6 с капроновыми стопорами (предотвращают самооткручивание)
- Порядок затяжки:
- Центральная верхняя гайка
- Нижняя левая гайка
- Верхняя правая гайка
- Нижняя правая гайка
- Контроль герметичности: После фиксации нанесите тонкий слой авто-герметика по периметру стыка с кузовом
Правильное подсоединение электроразъема
Подключение разъема задних фонарей ВАЗ 2107 требует точного совпадения контактов. Стандартный разъем содержит шесть проводов, каждый из которых отвечает за конкретную функцию: габариты, стоп-сигналы, повороты, задний ход и подсветку номерного знака. Неправильное соединение приведет к некорректной работе световых приборов или короткому замыканию.
Перед началом работ обязательно снимите минусовую клемму с аккумулятора для предотвращения повреждений электропроводки. Очистите контакты разъема и колодки от окислов и грязи, используя WD-40 или мелкую наждачную бумагу – это обеспечит надежный электрический контакт.
Последовательность подключения проводов
Цветовая маркировка проводки на ВАЗ 2107 стандартизирована:
- Черный – "масса" (подключается к кузову)
- Красный – стоп-сигналы
- Коричневый – габаритные огни
- Желтый – левый указатель поворота
- Зеленый – правый указатель поворота
- Голубой – фонарь заднего хода
Совместите колодку фонаря с ответной частью на кузове автомобиля, ориентируясь по ключу-выступу на пластиковом корпусе разъема. При правильной ориентации соединение произойдет без усилий. После подключения проверьте фиксацию пластикового замка-защелки.
Контрольная проверка работы
Перед установкой фонаря на штатное место выполните тестирование:
- Подсоедините аккумуляторную клемму
- Включите зажигание
- Поочередно активируйте:
– Габаритные огни
– Сигналы поворота
– Торможение
– Заднюю передачу - Убедитесь в отсутствии нагрева проводов
| Проблема | Возможная причина |
|---|---|
| Не работают отдельные лампы | Неплотное соединение контактов |
| Мигают все огни одновременно | Перепутаны провода "массы" и "+12В" |
| Постоянное горение стоп-сигналов | Замыкание красного провода |
Важно: При замене разъема используйте только оригинальные колодки или качественные аналоги с латунными контактами. Дешевые комплектующие с железными контактами быстро окисляются и теряют проводимость.
Последовательность сборки багажника
После завершения установки задних фонарей и проверки их работоспособности приступайте к обратной сборке багажника. Убедитесь, что все провода аккуратно уложены в штатные каналы и не контактируют с подвижными элементами.
Проверьте целостность уплотнителей и крепежных отверстий перед установкой декоративных элементов. При наличии следов коррозии обработайте металл антикором.
- Монтаж боковых обивок: Установите левую и правую картонные/пластиковые панели обивки багажника, зафиксировав их штатными саморезами или пистонами. Следите, чтобы обивка не пережимала проводку фонарей.
- Установка аккумуляторной площадки: Верните на место металлическую полку для аккумулятора (при демонтаже), закрепив болтами. Убедитесь в отсутствии контакта клемм с кузовом.
- Размещение запасного колеса: Уложите колесо в нишу запаски шиной вниз, закрепите штатным болтом через центральное отверстие.
- Крепление инструмента: Закрепите домкрат, баллонный ключ и комплект инструментов в предназначенных местах при помощи штатных фиксаторов.
- Монтаж основного покрытия: Уложите резиновый коврик или картонную основу пола багажника, совместив вырезы с крепежными элементами.
- Установка полки задка: Смонтируйте картонную полку над колесными арками, защелкнув передние крюки в прорезях обивки и зафиксировав заднюю часть саморезами.
После сборки проверьте работу фонарей при включении зажигания, нажатии на тормоз и переключении задней передачи. Убедитесь, что при закрытии крышки багажника провода не натягиваются и не перетираются.
Обратная установка пластиковых накладок
После замены ламп или ремонта задних фонарей аккуратно подведите накладку к кузову, совмещая все технологические отверстия с крепежными шпильками блок-фар. Контролируйте равномерный зазор по всему периметру детали, избегая перекосов – даже небольшой сдвиг нарушит герметичность и визуальную целостность конструкции.
Наденьте пластиковые гайки-фиксаторы на шпильки и равномерно затяните их крестообразно пальцами до момента касания с кузовом. Завершающую подтяжку выполняйте с умеренным усилием (ключом на 8 мм), избегая деформации пластика – перетяжка приведет к трещинам накладки или срыву резьбы.
Критические ошибки монтажа
- Нарушение последовательности затяжки – вызывает коробление накладки и щели у бампера
- Отсутствие очистки посадочной зоны – грязь создает зазоры для попадания воды
- Использование металлических гаек – приводит к сколам краски на шпильках и коррозии
| Элемент крепежа | Спецификация | Последствия замены |
| Штатная пластиковая гайка | М8, нейлон | – |
| Металлическая гайка | М8, сталь | Деформация шпилек, трещины накладки |
Проверьте герметичность после установки: направьте струю воды из шланга на стыки фонаря во время работы ламп – отсутствие конденсата внутри подтвердит правильность монтажа. При обнаружении зазоров более 1 мм демонтируйте накладку и установите новое уплотнение.
Подключение аккумулятора и первичная диагностика
После установки новых задних фонарей восстановите питание бортовой сети. Подключите плюсовую клемму (+) аккумулятора к соответствующему выводу, затем присоедините минусовую клемму (–). Убедитесь в плотном контакте и отсутствии люфта. При первом включении избегайте резкого замыкания клемм – возможна искра из-за начального тока заряда.
Перед запуском двигателя выполните базовую проверку функций освещения. Включите зажигание (положение «ON»), но не заводите мотор. Попросите помощника контролировать работу фонарей со стороны задней части автомобиля.
Порядок диагностики
Последовательно проверьте режимы:
- Габаритные огни – активируются поворотом ручки наружного освещения;
- Стоп-сигналы – нажмите педаль тормоза;
- Указатели поворота – включите левый/правый переключатель;
- Фонарь заднего хода – при выжатом сцеплении установите КПП в положение задней передачи;
- Аварийная сигнализация – нажмите треугольную кнопку на панели.
Типовые проблемы и решения:
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Не работает один режим (например, поворотник) | Перегоревшая лампа, плохой контакт в патроне | Заменить лампу, зачистить контакты |
| Не функционирует весь блок | Ошибка подключения разъема, обрыв проводов | Перепроверить фиксацию колодки, прозвонить цепь |
| Режимы путаются (тормоз = поворот) | Некорректная распиновка при замене | Сверить цвета проводов со схемой заводской инструкции |
При отсутствии реакции на тесты проверьте предохранители F1 (стоп-сигнал), F2 (поворотники), F3 (габариты) и F4 (задний ход) в монтажном блоке. Используйте мультиметр для диагностики напряжения на контактах разъема фонаря при включенных режимах. Если ошибки сохраняются – пересмотрите соединения проводов по схеме, уделяя внимание цветовой маркировке и полярности.
Проверка работы габаритов и стоп-сигналов
Подключите клеммы АКБ после установки фонарей. Включите зажигание и активируйте габаритные огни через штатный переключатель в салоне. Обойдите автомобиль, визуально убедитесь в равномерном свечении всех секций габаритных огней без затемненных участков или мерцания.
Для тестирования стоп-сигналов потребуется помощник. Попросите его нажать педаль тормоза при работающем двигателе. Контролируйте реакцию центрального и боковых стоп-сигналов: они должны загораться мгновенно, без задержек, с одинаковой интенсивностью. Особое внимание уделите контактам в местах соединения проводки с новыми фонарями.
Критерии корректной работы
- Габариты: стабильное свечение в обеих секциях фонаря
- Стоп-сигналы: яркое срабатывание при любом усилии на педали
- Поворотники: синхронное мигание с характерным звуком реле
При обнаружении проблем:
- Проверьте предохранители F16 (габариты) и F7 (стоп-сигналы) в монтажном блоке
- Протестируйте целостность ламп мультиметром
- Осмотрите контактные группы в патронах на предмет окисления
Тестирование поворотников и задней передачи
После установки новых фонарей включите зажигание и активируйте левый поворотник. Выйдите из автомобиля и визуально убедитесь в равномерном свечении всех сегментов лампы без затемненных зон. Обратите внимание на частоту мигания: слишком быстрое или медленное сигнализирует о неисправности реле или ошибке в подключении. Аналогично проверьте правый поворотник, сравнивая интенсивность света и синхронность работы с левой стороной.
Для тестирования задней передачи потребуется помощник. Переведите рычаг КПП в положение заднего хода при работающем двигателе (на стояночном тормозе). Убедитесь, что белые фонари заднего хода загорелись одновременно и с одинаковой яркостью. Попросите помощника подтвердить отсутствие мерцания или преждевременного отключения света во время удержания передачи.
Типичные проблемы и решения
- Не горит поворотник с одной стороны: проверьте контакты в патроне лампы, целостность предохранителя №2 (10А), состояние проводов у разъема фонаря.
- Ускоренное мигание поворотников: замените перегоревшую лампу (обычно P21W), проверьте массу кузова на креплении фонаря.
- Задние огни не включаются при движении назад: протестируйте концевой выключатель (лягушку) на КПП, прозвоните цепь от коробки до фонарей мультиметром.
- Тусклое свечение: зачистите окисленные контакты в колодке подключения, замените лампы с помутневшей колбой.
Обязательно протестируйте одновременную работу поворотника и заднего хода при включенной передаче: активация заднего хода должна немедленно прерывать мигание поворотника на соответствующей стороне, а при выключении передачи – восстанавливать его.
Диагностика коротких замыканий в цепи задних фонарей ВАЗ 2107
Короткое замыкание в цепи задних фонарей проявляется характерными признаками: постоянным перегоранием предохранителя №2 (10А) при включении света, самопроизвольным срабатыванием фонарей без команды водителя или полным отсутствием их работы. Может сопровождаться оплавлением изоляции проводов или запахом гари в районе задней панели салона.
Для диагностики потребуется мультиметр, контрольная лампа 12В, новый предохранитель-«жучок» с тонкой проволокой (0.1-0.2 мм), схема электропроводки ВАЗ 2107 и изолента. Обязательно отсоедините клемму «–» от аккумулятора перед началом работ.
Пошаговая процедура поиска замыкания
- Снимите плафон освещения салона и задние фонарные блоки для доступа к проводке.
- Вместо штатного предохранителя №2 установите «жучок» с тонкой проволокой, подключив АКБ.
- Включите зажигание и подайте напряжение на цепь (фары или стоп-сигналы).
- Определите проблемную зону:
- Если проволока «жучка» мгновенно перегорает – замыкание до разъемов фонарей
- Если перегорает при нажатии на тормоз – неисправность в цепи стоп-сигналов
- Если при включении габаритов – замыкание в цепи подсветки
- Прозвоните мультиметром участки цепи:
- Проверьте сопротивление между проводами и массой (норма >1 кОм)
- Сравните показания на разъемах левого/правого фонарей
| Тип неисправности | Возможная причина | Решение |
|---|---|---|
| Перетирание проводов | Заводской жгут за задним бампером, участок возле люка бензобака | Замена поврежденного участка с термоусадкой |
| Короткое замыкание в блоке | Попадание воды в плафон, окисление контактов | Сушка блока, зачистка контактов |
| Нарушение изоляции | Механическое повреждение при ремонте, грызуны | Локализация и изоляция проблемного провода |
После устранения замыкания обязательно восстановите штатный предохранитель. Проведите функциональную проверку всех режимов работы фонарей: габариты, стоп-сигнал, повороты, задний ход. Убедитесь в отсутствии нагрева проводов при 5-минутной работе системы.
Регулировка угла наклона фонарей (при необходимости)
Корректный угол наклона задних фонарей ВАЗ 2107 критически важен для безопасности. Неправильная установка приводит к ослеплению водителей сзади или снижению видимости сигналов, особенно при загрузке багажника или буксировке прицепа. Проверку следует выполнять после замены фонарей или прицепа, а также при заметном изменении положения световых точек.
Для регулировки понадобится ровная площадка у стены (5-10 метров длины), мел или малярный скотч, а также крестовая отвертка. Автомобиль должен быть с заправленным топливным баком, стандартным набором инструмента в багажнике и давлением в шинах, соответствующем норме производителя.
Последовательность регулировки
- Установите автомобиль перпендикулярно стене на расстоянии 5 метров.
- Включите габаритные огни и ближний свет фар.
- Отметьте на стене центральную ось машины и центры обоих задних фонарей мелом.
- С помощью отвертки ослабьте два крепежных винта крепления фонаря к кузову.
- Аккуратно смещайте корпус фонаря вверх/вниз, добиваясь совпадения центра светового пучка стоп-сигнала с контрольной меткой на стене.
- Затяните винты крепления, не допуская смещения фонаря в процессе.
- Повторите процедуру для второго фонаря, контролируя симметричность световых точек.
Важные нюансы: При загрузке багажника свыше 50 кг допустим небольшой наклон светового пучка вверх (не более 1-2 см на контрольной стене). Регулировку противотуманного фонаря производят отдельно, фокусируя луч строго параллельно дорожному покрытию. После регулировки обязательно проверьте герметичность уплотнителя фонаря во избежание попадания влаги.
Обслуживание фар: чистка и герметизация стыков
Чистота оптики напрямую влияет на безопасность: загрязнённые или запотевшие стёкла задних фонарей ВАЗ 2107 существенно снижают видимость сигналов для других участников движения. Регулярная проверка и устранение дефектов предотвращают коррозию контактов, перегорание ламп и дорогостоящий ремонт.
Герметизация стыков обязательна после любого демонтажа блока или при обнаружении трещин, зазоров. Пренебрежение этой процедурой ведёт к проникновению влаги, окислению патронов и коротким замыканиям в электропроводке автомобиля.
Порядок работ
Чистка фонарей:
- Снимите блок: откройте багажник, открутите гайки крепления ключом на 8 мм, аккуратно отсоедините колодки проводов.
- Внешние поверхности очистите мягкой щёткой и мыльным раствором. Для стойких загрязнений используйте специализированный автошампунь.
- Внутренние отражатели и стёкла протрите безворсовой салфеткой, смоченной в изопропиловом спирте. Избегайте абразивных средств!
- Проверьте патроны ламп на окисление, при необходимости зачистите контакты мелкой наждачной бумагой.
Герметизация стыков:
- Материал: применяйте только автомобильный термостойкий силиконовый герметик (чёрный или прозрачный).
- Обезжирьте места соединения корпуса со стеклом и посадочную площадку на кузове уайт-спиритом.
- Нанесите герметик тонким непрерывным слоем по периметру прилегающих поверхностей.
- Установите фонарь на место, затяните крепёжные гайки без чрезмерного усилия.
- Удалите излишки герметика сразу после монтажа, дайте составу высохнуть 12-24 часа перед эксплуатацией.
Частые ошибки монтажа и их профилактика
Неправильная установка задних фонарей ВАЗ 2107 приводит к нарушению работы световых приборов, коротким замыканиям и преждевременному выходу деталей из строя. Ошибки часто возникают из-за спешки или недостаточного знания электрической схемы автомобиля.
Негерметичный монтаж провоцирует запотевание оптики, окисление контактов и коррозию металлических элементов. Нарушение целостности проводки создает риски возгорания и отказов световой сигнализации в критических ситуациях.
| Ошибка | Профилактика |
|---|---|
| Перепутанная полярность проводов | Сверяться со схемой подключения в руководстве ВАЗ 2107, маркировать провода перед демонтажем старых фонарей |
| Негерметичность соединения корпуса с кузовом | Очистка посадочного места от грязи, замена повреждённой уплотнительной прокладки, нанесение герметика по контуру |
| Слабый контакт в разъемах | Зачистка окислившихся клемм, обжим разъемов после подключения, обработка контактов токопроводящей смазкой |
| Перетяжка или недотяжка крепежных гаек | Равномерная затяжка крепежа крест-накрест динамометрическим ключом (момент 4-6 Н∙м) |
| Повреждение изоляции проводов | Фиксация жгута пластиковыми хомутами вдали от острых кромок кузова, использование термоусадки на оголенных участках |
Статья основана на проверенной информации из надежных технических источников. Данные сверялись с актуальными требованиями к автомобилям классического семейства ВАЗ.
Приведенные материалы помогут избежать ошибок при подборе и монтаже фонарей. Для углубленного изучения темы рекомендуем обратиться к следующим ресурсам.
Список источников
- Официальное руководство по ремонту и эксплуатации ВАЗ 2107 (издательство АО "АВТОВАЗ")
- Каталог автозапчастей ВАЗ 2107 с техническими спецификациями фонарей
- Электротехнические схемы автомобилей ВАЗ 2101-2107 (раздел "Система освещения")
- Инструкции производителей светотехники (OSRAM, HELLA, DEPO)
- Протоколы проверки совместимости световых приборов ГОСТ Р 41.48-2004
- Видеоинструкции по демонтажу/установке от сертифицированных автоэлектриков
- Архивные выпуски журнала "За рулем" (разборы типовых неисправностей)
- Технические форумы LADA 2101-2107 (рекомендации по доработке проводки)
