Задние рычаги Форд Фокус 2 - что это, из чего состоят, как работают, замена и ремонт

Статья обновлена: 18.08.2025

Задняя подвеска автомобиля напрямую влияет на безопасность и комфорт вождения. У модели Ford Focus 2 многорычажная конструкция обеспечивает стабильность на дороге, а ее ключевые элементы – задние рычаги – требуют особого внимания при эксплуатации.

В статье детально рассмотрено назначение компонентов, их комплектация и функции в подвеске. Отдельный акцент сделан на практических рекомендациях: как определить износ элементов, выбрать качественные запчасти и правильно выполнить ремонт или замену рычагов с учетом мнений опытных автомехаников.

Знание особенностей конструкции и типичных проблем задней подвески Focus 2 поможет избежать дорогостоящего ремонта и сохранить управляемость автомобиля на должном уровне.

Конструктивные особенности задней многорычажной подвески

Задняя подвеска Ford Focus 2 представляет собой независимую многорычажную схему (тип "Multilink"), где каждое колесо крепится к кузову через четыре поперечных рычага и один продольный элемент. Данная конструкция обеспечивает точное позиционирование колеса в пространстве при сохранении компактности, что критично для хэтчбеков и универсалов. Основные компоненты системы включают: верхний рычаг (распорка), нижний передний рычаг, нижний задний рычаг, продольную реактивную тягу (т.н. "палец"), а также пружину и амортизатор.

Ключевой особенностью является использование легковесных материалов: верхний рычаг выполнен из алюминиевого сплава для снижения неподрессоренных масс, а стальные нижние рычаги имеют сложную пространственную форму, повышающую жесткость на кручение. Все рычаги соединяются с кузовом и ступичным узлом через эластичные сайлентблоки, гасящие вибрации. Продольная реактивная тяга ("палец") фиксирует ступицу по оси движения, компенсируя продольные нагрузки при разгоне и торможении.

Функциональные элементы системы

Верхний рычаг: Контролирует вертикальное перемещение ступицы и развал колеса
Пара нижних рычагов: Формируют опорную платформу, задают траекторицию хода подвески
Реактивная тяга: Поглощает продольные усилия, предотвращает смещение оси при динамических нагрузках
Стабилизатор поперечной устойчивости: Соединяет обе стороны подвески через отдельные стойки

Материал рычагов	Верхний – алюминий, нижние – сталь с антикоррозионным покрытием
Тип сайлентблоков	Резинометаллические с гидронаполнителем (на ранних версиях – без гидронаполнителя)
Особенности креплений	Болтовое соединение ступицы через эксцентрики для регулировки развала

Верхний рычаг крепится к кузову через два сайлентблока, образуя виртуальную ось поворота
Нижние рычаги объединены в V-образную конструкцию, воспринимающую основные боковые нагрузки
Амортизатор интегрирован в пружину (стойка типа "coilover") для экономии пространства
Резиновые буфера хода размещены внутри пружины, ограничивая максимальное сжатие

Материалы изготовления штатных задних рычагов

Штатные задние рычаги Ford Focus 2 изготавливаются методом штамповки из листовой стали средней толщины. Данная технология обеспечивает оптимальный баланс между прочностью конструкции и массой детали. Для повышения устойчивости к коррозии базовый металл подвергается многослойному фосфатированию с последующим нанесением защитного лакокрасочного покрытия.

Ключевые элементы креплений (втулки, сайлент-блоки) выполняются из резинометаллических композитов на основе синтетического каучука. Шаровая опора верхнего рычага имеет металлический корпус с полимерным антифрикционным наполнителем, обеспечивающим подвижность соединения. Резьбовые части болтов и пальцев производятся из легированных сталей с цинковым или кадмиевым покрытием.

Характеристики материалов

Основа рычага: холоднокатаная сталь марки DC04/DC05 (толщина 3.5-5 мм)
Антикоррозийная защита: цинкофосфатный слой + эпоксидный грунт + акриловая эмаль
Втулки шарниров: резина SBR/NBR с армирующими стальными вставками
Опорные подшипники: закалённая хромомолибденовая сталь 4140

Элемент	Материал	Толщина слоя защиты
Корпус рычага	Сталь DC04	20-25 мкм
Крепёжные болты	Сталь 10.9	Цинк 8-12 мкм
Резиновые втулки	NBR-каучук	Без покрытия

Важно: Заводское покрытие обеспечивает защиту на 6-8 лет эксплуатации, но теряет эффективность при механических повреждениях. Трещины в резиновых элементах возникают из-за естественного старения каучука и контакта с дорожными реагентами.

Верхние рычаги: расположение и специфика работы

Верхние рычаги задней подвески Ford Focus 2 крепятся между кузовом и ступичным узлом, располагаясь параллельно продольной оси автомобиля. Они формируют верхнюю точку крепления ступицы, работая в связке с нижними рычагами и реактивными тягами. Их позиция определяет стабильность вертикального положения колеса при нагрузках.

Конструктивно рычаги представляют собой стальные профили с запрессованными сайлент-блоками на обоих концах. Один конец фиксируется к кронштейну на лонжероне кузова, второй – к фланцу задней ступицы. Геометрия креплений обеспечивает контролируемое качание в вертикальной плоскости при сохранении жесткости на скручивание.

Функциональные особенности и нагрузка

Ключевая задача верхних рычагов – удержание заднего колеса в оптимальном положении по развалу при динамических воздействиях. Они воспринимают:

Вертикальные усилия от неровностей дороги
Боковые нагрузки в поворотах
Торсионные воздействия при разгонах/торможениях

Износ проявляется характерными симптомами:

Стуки в задней подвеске на мелких кочках
«Увод» задней оси в поворотах
Неравномерный износ протектора по внешнему краю
Вибрация на скоростях свыше 80 км/ч

Критические факторы деградации:

Элемент	Тип повреждения
Сайлент-блоки	Расслоение резины, трещины, разрыв металлических втулок
Крепежные втулки	Деформация, коррозия, срыв резьбы
Тело рычага	Искривление от ударов, трещины сварных швов

Советы по обслуживанию:

Диагностируйте люфты монтировкой при каждом ТО – вертикальный ход свыше 3 мм требует замены
Используйте оригинальные рычаги – дешевые аналоги имеют сайлент-блоки с резиной низкой эластичности
Контролируйте момент затяжки (87-112 Нм для болтов ступицы, 60-75 Нм для крепления к кузову)
Обязательно делайте сход-развал после замены – геометрия задней подвески напрямую влияет на управляемость

Нижние рычаги: роль в геометрии подвески

Нижние рычаги передней подвески Ford Focus 2 выполняют роль ключевых кинематических звеньев, обеспечивая точное позиционирование колеса в горизонтальной плоскости. Они фиксируют ступичный узел относительно кузова и подрамника, задавая траекторию перемещения колеса при работе подвески.

Жесткое крепление через сайлент-блоки и шаровую опору позволяет рычагам формировать устойчивые точки вращения. Это критически важно для сохранения стабильного угла развала колес при вертикальных ходах подвески и сопротивлении боковым нагрузкам в поворотах.

Функции в системе геометрии

Основные задачи нижних рычагов:

Удержание заданного угла развала при сжатии/отбое подвески
Контроль схождения колес при изменении кренов кузова
Обеспечение стабильности траектории колеса при прямолинейном движении
Передача продольных и поперечных усилий от контакта с дорогой на подрамник

Параметр геометрии	Влияние рычагов
Развал колес	Определяет угол наклона колеса при вертикальном ходе
Плечо обкатки	Зависит от точки крепления шаровой опоры к рычагу
Продольный наклон оси поворота	Формируется углом установки передних сайлент-блоков

Критические последствия износа: Деформация рычагов или разрушение сайлент-блоков нарушает заводские параметры геометрии. Это проявляется:

Ускоренным износом протектора шин ("съеденный" внутренний край)
Самопроизвольным уводом автомобиля в сторону
Вибрацией руля при торможении
Снижением курсовой устойчивости на высокой скорости

Совет мастеров: После замены рычагов обязательна проверка углов установки колес. Используйте только оригинальные или сертифицированные аналоги – отклонения в геометрии крепежных отверстий на 1-2 мм вызовут критическое нарушение параметров развала-схождения.

Поперечный стабилизатор и его связь с рычагами

Поперечный стабилизатор (или стабилизатор поперечной устойчивости) – ключевой элемент задней подвески Ford Focus 2, работающий в тесной связке с задними рычагами. Он представляет собой жесткую изогнутую штангу из пружинной стали, расположенную поперек кузова и закрепленную на нем через резиновые втулки в двух точках.

Конечные части стабилизатора (тяги стабилизатора или "косточки") напрямую соединяются с задними рычагами подвески, обычно через шаровые шарниры или сайлент-блоки. Это соединение обеспечивает механическую связь между стабилизатором и рычагами, передавая усилия между ними.

Функции и принцип взаимодействия с рычагами

Основная задача стабилизатора – уменьшение крена кузова при поворотах или резкой смене направления движения. При наклоне кузова одна сторона подвески сжимается, а другая растягивается. Стабилизатор, будучи жестко связан с обоими рычагами, скручивается, создавая сопротивление этому крену и "притягивая" противоположную сторону, выравнивая положение кузова.

Неразрывная связь с рычагами проявляется в следующем:

Передача усилий: Любое вертикальное перемещение одного заднего рычага через тягу стабилизатора вызывает ответное воздействие на противоположный рычаг, стабилизируя положение колес относительно дороги.
Влияние на износ: Неисправности стабилизатора (изношенные втулки крепления к кузову, поврежденные тяги или их сайлент-блоки/шаровые опоры) напрямую влияют на работу рычагов и наоборот. Например, разбитые втулки стабилизатора или люфт в тягах вызывают стуки, ухудшение управляемости и ускоренный износ сайлент-блоков рычагов.
Общее состояние подвески: Любая диагностика задней подвески Focus 2 требует одновременной проверки состояния рычагов (их сайлент-блоков) и всех элементов стабилизатора (тяг, втулок, креплений).

Советы мастеров по обслуживанию:

Всегда меняйте тяги стабилизатора попарно, даже если повреждена только одна. Износ обычно происходит симметрично.
При замене задних рычагов обязательно проверяйте состояние втулок стабилизатора и его тяг. Ослабленные или поврежденные элементы сведут на нет преимущества новых рычагов.
Обращайте внимание на стуки и скрипы при проезде неровностей или в поворотах – это частый признак проблем со стабилизатором или его соединениями с рычагами.
Используйте качественные оригинальные или проверенные аналогичные комплектующие (втулки, тяги), так как стабилизатор работает под высокими нагрузками на скручивание.

Как рычаги влияют на угол развала задних колёс

Задние рычаги в многорычажной подвеске Ford Focus 2 жёстко фиксируют геометрию крепления ступичного узла. Каждый рычаг (продольный, поперечный) задаёт строго определённое положение колеса относительно кузова в горизонтальной и вертикальной плоскостях. Развал – это угол наклона колеса по вертикали, и его значение напрямую зависит от длины рычагов, точек их крепления к кузову и ступице, а также от их пространственной ориентации.

Конструктивно производитель выставляет базовые углы развала через неизменяемые посадочные места кронштейнов рычагов на кузове и ступице. Любое отклонение геометрии рычага (деформация от удара, усталость металла) или разрушение его сайлент-блоков приводит к смещению ступицы. Это смещение изменяет вертикальный наклон колеса, сбивая заводской развал. Наиболее критичны для развала верхние и нижние поперечные рычаги, так как они непосредственно контролируют вертикальное положение ступицы относительно оси симметрии автомобиля.

Ключевые аспекты влияния

Основные последствия отклонений:

Износ сайлент-блоков: Разрушение резинометаллических втулок создаёт люфт в соединениях. Стрелка развала "уплывает" из-за неконтролируемого перемещения ступицы при нагрузках.
Деформация рычагов: Даже незначительный изгиб (например, после наезда на препятствие) меняет расстояние между точками крепления. Это смещает ступицу и нарушает угол.
Ослабление крепежа: Недостаточный момент затяжки болтов крепления рычагов к кузову или ступице позволяет узлу "играть", что дестабилизирует развал в динамике.

Состояние рычага/крепления	Влияние на развал колеса
Норма (без износа/повреждений)	Угол развала стабилен, соответствует спецификации
Изношенные сайлент-блоки	Отрицательный развал увеличивается (колесо наклоняется верхом внутрь)
Деформированный рычаг	Асимметричный развал (разница между левым и правым колесом)
Трещины/разрушение рычага	Резкое, непредсказуемое изменение развала, опасность ДТП

Важно: Развал задних колёс на Focus 2 не регулируется штатно. Его отклонение – прямой индикатор проблем с рычагами или подвеской. Замер углов на стенде после замены рычагов обязателен для проверки соответствия норме (обычно -1°30' ±30'). Если развал не в допуске – ищите скрытую деформацию кронштейнов кузова или некондиционные новые детали.

Принцип работы реактивных тяг в задней подвеске

Реактивные тяги (реактивные штанги) в задней подвеске Ford Focus 2 выполняют критически важную задачу по восприятию и передаче продольных усилий, возникающих при движении автомобиля. Они жестко связывают балку заднего моста (или подрамник независимой подвески) с кузовом транспортного средства, выступая основным элементом, противодействующим силам, стремящимся сместить ось вперед или назад.

При разгоне крутящий момент от двигателя стремится провернуть колеса, создавая усилие, которое толкает заднюю ось вперед относительно кузова. Во время торможения силы инерции, наоборот, пытаются "выдернуть" ось назад. Именно реактивные тяги, закрепленные через сайлент-блоки с обеих сторон, гасят эти продольные нагрузки, обеспечивая стабильность геометрии подвески и предотвращая неконтролируемые смещения оси.

Ключевые аспекты работы и функции

Основные функции реактивных тяг:

Восприятие продольных сил: Поглощают и передают на кузов усилия от разгона, торможения и частично от ударов при наезде на препятствия.
Стабилизация задней оси: Фиксируют балку/подрамник в продольной плоскости, исключая ее смещение вперед-назад относительно кузова.
Обеспечение курсовой устойчивости: Предотвращают "виляние" задней части автомобиля при резком старте или торможении.
Частичное гашение вибраций: Резиновые сайлент-блоки в местах крепления смягчают передачу жестких ударов на кузов.

Особенности работы и взаимодействия:

Жесткая связь: Тяги работают на растяжение и сжатие, передавая усилия напрямую.
Роль сайлент-блоков: Резинометаллические шарниры обеспечивают необходимое демпфирование и небольшой угол свободы для компенсации ходов подвески, сохраняя жесткость в продольном направлении.
Взаимодействие с другими элементами: Работают в комплексе с продольными рычагами (тягами Панара), которые стабилизируют ось в поперечной плоскости, и амортизаторами.

Последствия неисправности тяг:

Симптом поломки	Причина
Стуки, удары в задней части при старте/торможении	Разрушение сайлент-блоков, люфт в креплениях
Увод задней оси при резком ускорении	Деформация тяги, ослабление крепежа
Неравномерный износ шин задней оси	Изменение угла установки оси из-за деформации тяг
Повышенные вибрации на кузов	Потеря демпфирующих свойств сайлент-блоков

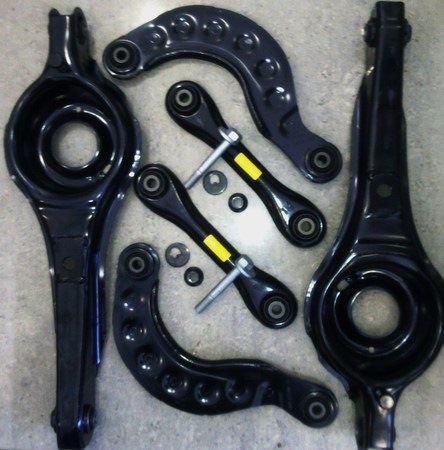

Полная комплектация заднеподвесочного узла Focus 2

Основу задней подвески Ford Focus 2 составляет многорычажная конструкция (тип "Чепмен"), включающая взаимосвязанные компоненты для обеспечения стабильности, управляемости и комфорта. Ключевыми элементами полного комплекта являются рычаги, упругие элементы, демпфирующие устройства и вспомогательные детали крепления.

Комплектация предполагает замену всех изнашиваемых частей узла для восстановления заводских характеристик подвески. Полный набор исключает необходимость частичного ремонта и гарантирует корректную работу системы после сборки.

Состав комплекта

Рычаги подвески
- Верхний продольный рычаг (2 шт.)
- Нижний продольный рычаг (2 шт.)
- Поперечная реактивная тяга (2 шт.)
Демпфирующие элементы
- Амортизаторы задние (2 шт.)
- Пыльники амортизаторов (2 шт.)
- Отбойники амортизаторов (2 шт.)
Упругие элементы
- Винтовые пружины (2 шт.)
- Резиновые прокладки пружин (2 комплекта)
Стабилизатор поперечной устойчивости
- Штанга стабилизатора (1 шт.)
- Скобы крепления с втулками (2 шт.)
- Стяжные болты скоб (4 шт.)
Крепеж и расходные материалы
- Болты крепления рычагов (комплект)
- Гайки и контргайки (комплект)
- Шплинты (комплект)
- Термостойкая смазка

Поворотные кулаки и их соединение с рычагами

Поворотный кулак на задней подвеске Ford Focus 2 – литая металлическая деталь, выполняющая роль центрального узла крепления колеса. Он интегрирует ступицу подшипника, тормозной суппорт и точки соединения с элементами подвески. Главная функция – обеспечение точного позиционирования колеса и передача нагрузок на рычаги.

Крепление к рычагам реализовано через три критичных точки: два нижних соединения с продольным и поперечным рычагами, а также верхнее – с амортизационной стойкой. Каждое соединение использует резинометаллические сайлентблоки или шаровые опоры, гасящие вибрации и позволяющие кулаку менять угол при работе подвески.

Ключевые особенности соединения

Типы креплений:

Нижнее соединение с продольным рычагом: Жёсткий болтовой крепеж через сайлентблок, воспринимает продольные усилия при разгоне/торможении.
Нижнее соединение с поперечным рычагом: Шаровая опора или сайлентблок, компенсирует боковые нагрузки в поворотах.
Верхнее крепление к стойке: Через опорный подшипник, обеспечивает поворот кулака при сжатии/отбое подвески.

Проблемные зоны и рекомендации:

Симптом неисправности	Вероятная причина	Решение
Стук сзади на неровностях	Износ шаровой опоры поперечного рычага	Замена рычага в сборе (опора неремонтопригодна)
Увод задней оси, неравномерный износ шин	Разрушение сайлентблоков продольного рычага	Запрессовка новых втулок с использованием спецоправки
Люфт ступицы, гул при движении	Выработка подшипника ступицы кулака	Замена ступичного подшипника (требуется съёмник)

Советы мастеров при замене:

Обязательно обрабатывайте резьбовые соединения проникающей смазкой за 2-3 часа до демонтажа.
Контролируйте усилие затяжки болтов динамометрическим ключом (данные в руководстве Ford).
После замены рычагов или кулака выполняйте сход-развал – геометрия подвески критична к точности установки.

Резинометаллические сайлентблоки: конструкция и ресурс

Конструкция сайлентблоков задних рычагов Ford Focus 2 представляет собой две металлические втулки (внешнюю и внутреннюю), между которыми запрессован высокопрочный резиновый наполнитель. Внешняя втулка жёстко фиксируется в проушине рычага, а внутренняя служит посадочным местом для болта крепления к кузову или балке подвески. Резиновая прослойка обеспечивает упругую деформацию при нагрузках, гася вибрации и микроудары.

Средний ресурс оригинальных сайлентблоков составляет 80 000–120 000 км пробега. На долговечность напрямую влияют: качество дорожного покрытия (ямы, лежачие полицейские), перегруз автомобиля, агрессивная манера вождения, контакт с техническими жидкостями (масло, топливо) и температурные перепады. Использование неоригинальных запчастей ускоряет износ в 1.5–2 раза.

Факторы критического износа и рекомендации

Типичные признаки неисправности:
- Стук или скрип в задней подвеске на неровностях
- Неравномерный износ шин
- «Увод» задней оси при торможении
Советы по замене:
1. Используйте только гидравлический пресс для запрессовки – ударные методы деформируют посадочные места
2. Очищайте гнёзда рычагов от коррозии перед установкой новых деталей
3. Контролируйте соосность втулок при запрессовке (перекос сокращает срок службы)

Важно: Замена выполняется только попарно на обоих рычагах оси, даже если один сайлентблок сохранил целостность. Проверяйте состояние крепёжных болтов – при коррозии или деформации обязательна установка новых.

Стальные втулки и их роль в соединениях рычагов

Стальные втулки служат критически важными элементами в шарнирных соединениях задних рычагов Форд Фокус 2, обеспечивая подвижность и точную геометрию подвески. Они работают как демпфирующие прокладки между болтами крепления и рычагами, воспринимая ударные нагрузки, вибрации и трение при работе подвески.

Изготовленные из высокопрочной легированной стали с антикоррозийным покрытием, эти втулки отличаются повышенной износостойкостью по сравнению с резиновыми или полиуретановыми аналогами. Их жесткая конструкция минимизирует нежелательные люфты, сохраняя стабильность колесной базы и углов установки колес даже при интенсивных нагрузках.

Ключевые функции и особенности

Гашение вибраций: Снижают передачу ударов от дорожного полотна на кузов.
Контроль подвижности: Обеспечивают строго заданный диапазон движения рычагов без перекосов.
Защита крепежа: Предотвращают прямой контакт болтов с рычагом, уменьшая износ отверстий.
Долговечность: Ресурс втулок обычно сопоставим со сроком службы рычагов при отсутствии коррозии.

Типичная проблема	Последствия износа
Деформация или растрескивание	Стуки в задней подвеске, нарушение развала-схождения
Коррозия внутренней поверхности	Заклинивание болта, затруднение демонтажа
Выработка посадочных мест	Люфт рычагов, ускоренный износ смежных деталей

Советы по замене: Обязательно используйте специальный съемник для запрессовки – кустарные методы деформируют посадочные гнезда. Очистите скобы крепления от ржавчины перед установкой новых втулок. Нанесите графитовую смазку на внутренние поверхности для облегчения будущего демонтажа.

Проверяйте состояние втулок при каждом ТО (визуально – на трещины, простукиванием – на люфт).
При замене рычагов устанавливайте новые штатные втулки – повторное использование старых недопустимо.
Контролируйте момент затяжки болтов динамометрическим ключом (указан в мануале).

Типичные причины деформации задних рычагов

Деформация задних рычагов на Ford Focus 2 чаще всего возникает из-за механических перегрузок или скрытых повреждений. Эта проблема критична, так как напрямую влияет на геометрию подвески, углы установки колес и безопасность движения.

Игнорирование деформации приводит к ускоренному износу шин (особенно "внутренней грыжей"), ухудшению курсовой устойчивости и риску внезапной поломки. Ранняя диагностика требует визуального осмотра на подъемнике и контроля развала-схождения.

Основные источники повреждений

Ключевые факторы, провоцирующие искривление элементов:

Удары о препятствия: Наезд на глубокие выбоины, бордюры или камни на высокой скорости создает точечную ударную нагрузку, превышающую предел прочности металла.
ДТП или боковые столкновения: Даже незначительные аварии с касательным ударом по колесу часто деформируют рычаги без внешних следов на кузове.
Коррозионное ослабление: Прогрессирующая ржавчина в местах креплений или сварных швах снижает структурную целостность детали, делая ее уязвимой к нагрузкам.
Перегруз автомобиля: Регулярная перевозка тяжелых грудов (особенно в багажнике) в сочетании с плохими дорогами вызывает усталостные деформации металла.
Некачественные запчасти: Рычаги от неизвестных производителей могут иметь нарушения технологии изготовления (неправильная закалка, дефекты литья).

Важно: Деформация часто носит скрытый характер! Трещины или изгиб менее 3-5 мм сложно выявить без демонтажа и контрольных замеров штангенциркулем. При подозрении на повреждение обязательна замена парой (оба рычага оси) даже при видимой целостности одного из них.

Как определить трещины в металле рычагов

Трещины в рычагах задней подвески Ford Focus 2 представляют серьезную угрозу безопасности, так как могут привести к внезапной поломке детали. Обнаружение требует системного визуального и инструментального контроля, особенно после ударов или при появлении посторонних шумов.

Основные зоны риска – места сварных швов, зоны крепления сайлентблоков, изгибы и участки с видимой коррозией. Трещины часто начинаются микроскопическими разрывами, постепенно разрастаясь под нагрузкой.

Методы диагностики

Визуальный осмотр:

Очистите рычаг от грязи и ржавчины металлической щеткой
Используйте яркое освещение (фонарь 500+ люмен)
Ищите тонкие темные линии, особенно вдоль сварных соединений
Проверьте наличие "паутинок" вокруг крепежных втулок

Тактильный метод:

Проведите пальцем в перчатке по поверхности – трещины часто ощущаются как царапины
Обратите внимание на шероховатости в местах изгибов

Инструментальная проверка:

Инструмент	Технология применения
Магнитный дефектоскоп	Намагничивание детали с нанесением суспензии – трещины проявляются скоплением частиц
Оптический эндоскоп	Осмотр скрытых полостей через технологические отверстия

Критические признаки: Масляные подтеки в нетипичных местах (указывают на раскрытие трещины), характерный звон при простукивании молотком (здоровый металл звучит глухо), видимая деформация плоскости рычага.

Признаки критического износа сайлентблоков рычагов

Критический износ сайлентблоков задних рычагов Форд Фокус 2 напрямую влияет на безопасность и управляемость. Игнорирование симптомов приводит к ускоренному разрушению смежных узлов подвески, ухудшению контакта колес с дорогой и риску потери контроля над автомобилем.

Выявить проблему на ранней стадии сложно, так как резиновые элементы изнашиваются постепенно. Однако при достижении критической стадии деградации проявляются специфические признаки, требующие немедленного вмешательства.

Основные симптомы критического состояния

Ярко выраженный стук или грохот в задней подвеске при проезде неровностей, лежачих полицейских или на поворотах. Звук носит "сухой" характер и возникает из-за соударения металлических втулок внутри разрушенного сайлентблока.
Неустойчивость и "виляние" задней части на прямой, особенно заметное при разгоне или торможении. Автомобиль требует постоянных корректировок рулем, напоминает движение на волнах.
Избыточный крен кузова в поворотах даже на небольшой скорости. Задняя ось теряет стабильность, создается ощущение "запоздалой" реакции.
Неравномерный износ протектора задних шин ("пятнами" или "ёлочкой") вопреки правильным углам установки колес. Вызван изменением геометрии подвески из-за разбитых втулок.
Видимое разрушение резины сайлентблока:
- Глубокие радиальные трещины по всей окружности резиновой втулки.
- Разрывы резины с оголением металлической обоймы.
- Полное отслоение резины от наружной или внутренней металлической втулки.
- Сильная деформация ("выдавленность") резины, приводящая к люфту рычага относительно крепления.
Люфт рычага при механической проверке. Для выявления требуется поддомкратить заднее колесо, снять нагрузку с рычага и попытаться сместить рычаг монтировкой в местах крепления сайлентблоков к кузову и балке. Критический люфт легко ощущается рукой.

Признак	Последствия игнорирования
Стук/грохот в подвеске	Ускоренный износ шаровых опор, амортизаторов, ступичных подшипников
Виляние задней части	Потеря курсовой устойчивости, риск заноса
Аномальный износ шин	Резкое снижение сцепных свойств, риск аквапланирования
Разрушение резины	Полный разрыв сайлентблока, заклинивание рычага, повреждение крепежа

Важно: При появлении любого из этих симптомов (особенно стука или виляния) эксплуатацию автомобиля следует немедленно прекратить и провести диагностику подвески. Движение с полностью разрушенными сайлентблоками рычагов делает автомобиль аварийно опасным.

Скрипы и стуки в задней подвеске как индикатор проблем

Появление посторонних звуков в задней подвеске Ford Focus 2 – прямой сигнал о необходимости диагностики. Скрипы, стуки или щелчки при проезде неровностей, поворотах или торможении часто указывают на износ или повреждение компонентов задней многорычажной системы. Игнорирование этих симптомов ведет к ускоренному разрушению смежных узлов, ухудшению управляемости и риску внезапной поломки на ходу.

Основные источники шумов связаны с дефектами рычагов и их элементов. Наиболее частые причины:

Разрушение сайлент-блоков: Трещины в резиновых втулках, потеря эластичности или полный разрыв вызывают глухие стуки при наезде на препятствия. Металлические части рычагов начинают контактировать напрямую.
Износ шаровых опор (в верхних рычагах): Характерный металлический стук или скрежет при раскачивании автомобиля вбок (например, при маневрировании).
Ослабление крепежных болтов: Недостаточный момент затяжки или самопроизвольное откручивание болтов крепления рычагов к кузову или ступичному узлу приводит к глухим ударам.
Деформация рычагов: Последствия ударов (наезд на яму, бордюр) вызывают перекосы и изменения геометрии, что проявляется скрипами трения и неравномерным износом резинок.
Коррозия и разрушение металла: Прогрессирующая ржавчина на кронштейнах рычагов или самих рычагах (особенно в местах сварки) ведет к появлению треска или скрипа под нагрузкой.

Советы мастеров по диагностике и ремонту

Для точного выявления источника шума:

Проведите визуальный осмотр: Ищите трещины резины сайлент-блоков, подтеки смазки из шаровых, следы коррозии или контакта металла о металл.
Используйте монтировку: При вывешенном колесе покачивайте рычаги, отслеживая люфт в сайлент-блоках и шаровых. Скрип при движении рычага – явный признак износа втулки.
Контролируйте момент затяжки: После любых работ с подвеской (включая замену рычагов) обязательно сверяйтесь с данными производителя по моменту затяжки болтов. Затягивайте под нагрузкой (авто на земле или на имитаторе веса).

Критичные рекомендации:

Не заменяйте сайлент-блоки отдельно на сильно корродированных рычагах – установка новых втулок в деформированное посадочное место бесполезна.
При замене рычагов обязательно делайте развал-схождение задней оси – геометрия подвески нарушается.
Используйте только качественные запчасти (оригинал или проверенные аналоги типа Lemforder, TRW, GKN). Дешевые рычаги быстро выходят из строя.

Неравномерный износ шин из-за нарушенной геометрии

Нарушение геометрии задней подвески Форд Фокус 2 напрямую влияет на контакт шин с дорожным покрытием, провоцируя асимметричный износ протектора. Основной причиной выступают деформированные или изношенные задние рычаги, которые не обеспечивают стабильное положение колеса в горизонтальной и вертикальной плоскостях. Это приводит к отклонению углов развала и схождения от заводских параметров.

Характерными признаками проблемы являются:

Пилообразный износ ("ёлочка") по краям протектора
Локальные залысины на внутренней или внешней кромке шины
Ускоренное истирание одной стороны покрышки при визуально нормальном состоянии противоположной
Появление гулкого шума при движении на малых скоростях

Последствия игнорирования проблемы

При длительной эксплуатации автомобиля с нарушенной геометрией возникают дополнительные риски:

Технические	Эксплуатационные
Ускоренный износ ступичных подшипников	Снижение курсовой устойчивости
Деформация каркаса шины	Увеличение тормозного пути
Перегрузка элементов подвески	Повышенный расход топлива

Алгоритм устранения неисправности:

Комплексная диагностика ходовой части на стенде с измерением углов установки колес
Замена дефектных задних рычагов в сборе (рекомендуется парная замена даже при повреждении одного элемента)
Контроль состояния сайлент-блоков и крепежных втулок
Обязательная регулировка развала-схождения после замены деталей
Повторный замер геометрии через 500-1000 км пробега

Мастера подчеркивают: использование оригинальных рычагов или сертифицированных аналогов гарантирует точное соответствие геометрическим параметрам. Применение дешевых некондиционных запчастей в 90% случаев приводит к повторному появлению неравномерного износа даже после корректной установки.

Диагностика люфтов в шарнирных соединениях рычагов

Люфты в шаровых опорах и сайлент-блоках задних рычагов Ford Focus 2 критично влияют на безопасность: вызывают неконтролируемое изменение угла развала колес при движении, ускоряют износ шин и ухудшают курсовую устойчивость. Игнорирование даже незначительных зазоров приводит к деформации смежных элементов подвески и риску внезапного разрушения шарнира.

Характерные признаки проблем проявляются как глухие стуки в задней части на мелких неровностях, "плавание" задней оси в поворотах, вибрация кузова на скорости свыше 80 км/ч, а также неравномерный износ протектора ("проплешины" по краям или центру шины). При сильных люфтах возможен визуально заметный перекос колеса относительно арки.

Методы выявления люфтов

Для точной диагностики автомобиль устанавливают на подъемник или смотровую яму, обеспечивая полную разгрузку подвески. Основные этапы:

Визуальный осмотр: проверка целостности пыльников шаровых опор, отсутствие трещин резины сайлент-блоков и подтеков смазки.
Механическая проверка монтировкой:
- Монтажной лопаткой создают усилие между рычагом и кронштейном кузова/ступицей
- Люфт шаровой опоры определяют, покачивая рычаг вертикально у места крепления к поворотному кулаку
- Износ сайлент-блока выявляют при продольном и поперечном смещении рычага относительно крепежных втулок
Контроль свободного хода: допустимый люфт не превышает 1-2 мм. Стук или ощутимый "провал" при смене направления усилия указывают на неисправность.

Симптом при проверке	Вероятная неисправность
Стук при вертикальном покачивании рычага	Износ шаровой опоры верхнего рычага
Люфт при продольном смещении рычага вперед-назад	Разрушение передних сайлент-блоков продольных рычагов
Зазор при боковом раскачивании колеса руками (3 и 9 часов)	Критичный износ всех шарниров крепления ступицы

Мастера рекомендуют проверять люфты каждые 20 000 км или после ударов по подвеске. При сомнениях в результатах диагностики на подъемнике выполняют контрольную проверку на вибростенде, имитирующем нагрузку при движении.

Проверка состояния рычагов на подъёмнике визуальным методом

Поднимите автомобиль на подъёмнике, обеспечив свободный доступ к задней подвеске. Убедитесь в надёжной фиксации кузова перед началом осмотра. Снимите колёса для полного обзора узлов подвески и точной диагностики всех компонентов рычагов.

Внимательно исследуйте металлоконструкции рычагов на предмет трещин, глубокой коррозии или деформаций. Особое внимание уделите зонам сварных швов и местам крепления сайлентблоков. Проверьте геометрию рычагов, сравнивая симметричные элементы левой и правой сторон подвески на идентичность изгибов.

Ключевые элементы диагностики

Состояние сайлентблоков:
- Отслоение резины от металлических втулок
- Глубокие разрывы эластомера (более 3-5 мм)
- Вытекание смазки из шаровых соединений
Крепёжные элементы:
- Наличие люфта в резьбовых соединениях
- Деформация или срыв резьбы болтов
- Коррозия крепёжных скоб и кронштейнов

Таблица признаков критического износа

Элемент	Критичные повреждения	Допустимые дефекты
Резиновые втулки	Сквозные трещины, расслоение по окружности	Поверхностные микротрещины (до 2 мм)
Металл рычага	Сквозная коррозия, изломы, видимая деформация	Локальная поверхностная ржавчина
Шарнирные соединения	Ощутимый люфт при покачивании монтировкой	Равномерный износ без зазоров

Используйте монтировку для создания контролируемого усилия на рычагах в направлениях рабочей нагрузки. Фиксируйте появление люфтов, скрипов или нехарактерных перемещений. Проверку шаровых опор выполняйте только при снятой осевой нагрузке!

Обязательно сравните состояние симметричных элементов подвески. Различия в степени износа левых и правых рычагов указывают на скрытые проблемы с геометрией кузова или предыдущие некорректные ремонты. После визуальной диагностики протрите диагностируемые узлы от грязи для точного определения масштаба повреждений.

Тест на свободный ход рычагов монтировкой

Проверка свободного хода задних рычагов – обязательный этап диагностики подвески Ford Focus 2. Для теста используется монтировка или монтажная лопата, которая создаёт контролируемое усилие в разных направлениях. Цель – выявить скрытые люфты в сайлент-блоках и шаровых шарнирах, незаметные при обычном осмотре.

Тест проводится на поднятом домкратом колесе при снятой нагрузке с рычагов. Важно проверять каждый рычаг отдельно: верхний, нижний, а также реактивную тягу. Усилие прикладывают вверх-вниз и вбок, имитируя работу подвески при движении по неровностям.

Порядок выполнения теста

Зафиксируйте автомобиль на ручнике и противооткатных упорах
Поднимите заднее колесо домкратом, обеспечив зазор 10-15 см
Установите монтировку между кронштейном рычага и кузовом/балкой
Покачивайте ломиком в направлениях:
- Вертикально (вверх-вниз)
- Продольно (вдоль оси автомобиля)
- Поперёк (перпендикулярно оси)
Повторите для всех точек крепления каждого рычага

Критические признаки износа:

Слышимый стук или щелчки при нагрузке
Видимое смещение втулки относительно кронштейна
Трещины или отслоение резины в сайлент-блоках
Люфт шарового пальца более 1-2 мм

Советы мастеров: При проверке реактивной тяги обращайте внимание на её центральную втулку – она изнашивается первой. Если люфт обнаружен только под нагрузкой в одном направлении – это начальная стадия разрушения втулки. Всегда сравнивайте амплитуду люфта на симметричных узлах правой и левой подвески.

Измерение параметров развала-схождения после ремонта

После замены задних рычагов на Ford Focus 2 проведение регулировки углов установки колес (развала-схождения) является обязательной процедурой. Новые рычаги, даже оригинальные, могут иметь минимальные технологические допуски, а сам процесс демонтажа/монтажа неизбежно нарушает первоначальные настройки подвески. Без последующей регулировки это приведет к ускоренному и неравномерному износу протектора шин, ухудшению устойчивости и управляемости автомобиля, особенно в поворотах и при торможении.

Для задней подвески Ford Focus 2 ключевыми измеряемыми параметрами являются схождение колес (Toe) и, в меньшей степени (но не менее важный для диагностики), развал (Camber). Нормы для Focus 2 (рекомендуется уточнять для конкретного года и модификации) обычно лежат в пределах: заднее схождение - суммарное значение примерно от -0°20' до +0°20' (минус - схождение, плюс - расхождение); задний развал - примерно от -1°30' до -2°30' (отрицательный развал). Любое значительное отклонение от этих значений после замены рычагов требует анализа причин.

Процедура измерения и регулировки

Измерение параметров развала-схождения проводится исключительно на специализированном компьютерном стенде. Процесс включает следующие этапы:

Подготовка автомобиля: Проверка и приведение к норме давления в шинах. Проверка отсутствия значительного люфта в подшипниках ступиц, шаровых опорах, рулевых наконечниках (передняя ось). Убедиться в исправности сайлент-блоков всех рычагов подвески. Автомобиль должен быть заправлен (полупустой бак), без лишнего груза в салоне и багажнике.
Установка на стенд: Автомобиль заезжает на платформу стенда. На колеса устанавливаются специальные измерительные датчики (или мишени, в зависимости от типа стенда - оптический или 3D).
Компенсация биения дисков: Техник проводит процедуру "компенсации биения" (Run Out Compensation), прокатывая автомобиль вперед и назад на небольшое расстояние. Это позволяет стенду учесть возможные неровности поверхности колесных дисков и получить точные данные по углам установки.
Измерение параметров: Стенд считывает текущие значения развала, схождения, продольного и поперечного угла наклона оси поворота (для передней оси) и отображает их на экране компьютера вместе с допусками производителя для данной модели.
Анализ задних углов: Ключевой момент для Focus 2: Задняя подвеска большинства модификаций Focus 2 не имеет заводских регулировок развала и схождения. Если после замены рычагов значения углов вышли за пределы допуска, это является прямым указанием на:
- Ошибки при монтаже (неправильная затяжка болтов под нагрузкой, перепутаны рычаги левый/правый, неверная сборка).
- Деформацию несущих элементов кузова (лонжерона, балки задней подвески) в месте крепления рычагов – что маловероятно при аккуратном ремонте, но возможно после ударов.
- Установку некачественных (некондиционных) рычагов с нарушенной геометрией.

Рекомендации мастеров:

Только компьютерный стенд: Никогда не полагайтесь на "ручные" методы или старые линейные стенды. Точность критична.
Проверка "геометрии кузова": Если задние углы сильно нарушены и не регулируются, мастер должен проверить базовые параметры кузова (смещение задней оси относительно передней, симметричность точек крепления рычагов) с помощью измерительной системы стенда или специальных шаблонов. Это поможет выявить скрытые деформации.
Затяжка под нагрузкой: Напоминание: все болты задней подвески, особенно крепящие рычаги к кузову и ступичному узлу, должны затягиваться с моментом, указанным в руководстве по ремонту, только после того, как автомобиль опущен на колеса (имитация нагрузки). Затяжка "на весу" приведет к деформации резиновых втулок сайлент-блоков и искажению углов установки колес.
Последствия игнорирования: Отказ от регулировки сход-развала после замены рычагов гарантированно приведет к "съеданию" новой резины за очень короткий срок (иногда за 1000-2000 км) и потенциально опасному поведению авто на дороге.

Перед регулировкой обязательно убедитесь, что вся ходовая часть (особенно передняя ось и оставшиеся элементы задней подвески) исправна. Регулировать углы на изношенных сайлент-блоках или шаровых опорах бессмысленно – параметры быстро собьются снова.

Оригинальные рычаги Ford: артикулы и маркировка

Оригинальные задние рычаги для Ford Focus 2 производятся по спецификациям Ford, обеспечивая точное соответствие геометрии подвески и заводским допускам. Каждая деталь проходит многоступенчатый контроль качества, включая тесты на усталостную прочность и коррозионную стойкость, что гарантирует ресурс не менее 100 000 км при правильной эксплуатации.

Маркировка оригинальных рычагов включает лазерную гравировку артикула, логотип Ford в овале и дату производства. Артикулы различаются для левой/правой сторон и типов рычагов (верхние, нижние продольные, поперечные), что исключает ошибки при подборе. На вторичном рынке распространены подделки с некорректной маркировкой или перебитыми номерами.

Тип рычага	Артикул (левый)	Артикул (правый)	Особенности
Верхний задний	1 307 335	1 307 336	С шаровой опорой и сайлентблоками
Нижний продольный	1 307 337	1 307 338	Усиленная конструкция, крепление к балке
Нижний поперечный	1 307 339	1 307 340	Регулировка развала колес

Ключевые признаки оригинальной детали:

Четкая лазерная гравировка артикула (например, 1 307 335) без следов зачистки
Логотип Ford в виде рельефного овала на поверхности металла
Голубая или зеленая контрольная краска на резьбовых соединениях
Антикоррозионное покрытие темно-серого цвета с матовой текстурой

При замене обязательно сверяйте артикулы через официальные каталоги Ford (например, ETIS или Microcat) с учетом VIN-кода автомобиля. Для Focus 2 выпуска 2004-2011 годов актуальны артикулы серии 1 307 xxx, но после рестайлинга возможны модификации. Использование неоригинальных аналогов часто приводит к ускоренному износу сайлентблоков и нарушению углов установки колес.

Альтернативные производители рычагов: плюсы и минусы

Выбор неоригинальных задних рычагов для Ford Focus 2 представлен множеством брендов, включая TRW, Lemförder, Mapco, Optimal, Sidem, GLO и другие. Эти производители предлагают более доступные по цене варианты по сравнению с оригинальными деталями Ford.

Качество и характеристики продукции альтернативных марок значительно варьируются: от премиальных аналогов (TRW, Lemförder), соответствующих OE-стандартам, до бюджетных решений с упрощенной конструкцией и материалами. Срок службы и надежность напрямую зависят от выбранного ценового сегмента.

Критерии сравнения

Производитель	Плюсы	Минусы
TRW, Lemförder	Качество, сопоставимое с оригиналом Использование оцинкованной стали Полная комплектация (втулки, сайлентблоки)	Цена выше бюджетных аналогов Риск подделок
Mapco, Optimal	Оптимальное соотношение цены и качества Достаточная надежность для городской эксплуатации	Упрощенные сайлентблоки Тонкий антикоррозийный слой
Sidem, GLO, дешевые аналоги	Минимальная стоимость	Быстрая деформация втулок Слабая коррозионная стойкость Риск дисбаланса подвески

Полная замена рычага VS ремонт втулок: что выбрать

Ключевой дилеммой при восстановлении задней подвески Ford Focus 2 является выбор между полной заменой рычага и ремонтом втулок. Оба метода устраняют стуки, увод автомобиля в сторону и неравномерный износ шин, но отличаются по трудоёмкости, стоимости и долговечности результата.

Решение зависит от состояния металлической части рычага, пробега автомобиля, бюджета владельца и доступности качественных комплектующих. Неправильный выбор может привести к повторному ремонту через короткий срок или неоправданным расходам.

Критерии выбора

Принимайте решение на основе следующих факторов:

Состояние рычага: Коррозия, трещины или деформация требуют замены всей детали.
Качество втулок: Дешёвые аналоги быстро разрушаются. Оригинал или проверенные бренды (Lemförder, TRW, Corteco) – обязательны для ремонта.
Пробег и возраст: При 150 000+ км или 10+ годах эксплуатации предпочтительна замена рычага в сборе.
Затраты на работу: Замена втулок требует больше времени (снятие рычага, запрессовка), что увеличивает стоимость СТО.

Преимущества и недостатки методов:

Параметр	Ремонт втулок	Замена рычага
Стоимость запчастей	В 2-3 раза дешевле	Высокая (особенно оригинал)
Срок службы	До 50 000 км (при качественных втулках)	100 000+ км (оригинал)
Трудоёмкость	Высокая (демонтаж, запрессовка)	Средняя (проще для СТО)
Риск	Возможна некорректная запрессовка	Ошибки при установке углов

Советы мастеров:

Всегда меняйте втулки/рычаги парно на одной оси.
При замене втулок проверяйте посадочные места рычага на деформацию.
После установки новых рычагов обязательна регулировка развала-схождения.
Используйте только гидравлический пресс для запрессовки втулок – кустарный метод разрушает металл.
При сильной коррозии болтов подготовьтесь к их замене – часто требуется срезка.

Комплекты сайлентблоков для восстановления рычагов

Комплекты сайлентблоков позволяют восстановить геометрию и функциональность задних рычагов без замены всей детали, что существенно снижает затраты на ремонт. Они включают все необходимые втулки и крепежи для конкретной модели рычага, обеспечивая точную посадку и соответствие заводским параметрам.

Качественные комплекты изготавливаются из термостойкой резины или полиуретана, что напрямую влияет на долговечность и шумопоглощение. При выборе критично учитывать совместимость с типом подвески (полузависимая Multilink) и годом выпуска Ford Focus 2, так как конструкция рычагов различается до и после рестайлинга.

Ключевые особенности комплектов

Полная комплектация: Предлагают все сайлентблоки для одного рычага (обычно 2-4 шт.), включая запрессованные в металлические гильзы варианты и крепёжные болты/гайки
Материалы исполнения:
- Резина OEM-качества (оптимальный баланс цены и комфорта)
- Полиуретан (увеличенный ресурс, но жёстче на неровностях)
Валидность применения: Чёткое разделение для версий:
- 2004-2007 гг. (рычаги с 3 сайлентблоками)
- 2008-2011 гг. (рычаги с 4 сайлентблоками после рестайлинга)

Производитель	Особенности	Ресурс (ориентир)
Ford Original	100% совместимость, маркировка синим цветом	80 000 - 100 000 км
Lemförder	Оригинальный поставщик, усиленные гильзы	70 000 - 90 000 км
TRW	Гидропрессованные втулки, антикоррозийная обработка	60 000 - 80 000 км
Febest/Polytech	Бюджетные аналоги с полиуретановыми опциями	40 000 - 60 000 км

Советы мастеров при замене: Обязательно используйте гидравлический пресс для запрессовки, избегая ударных нагрузок. Контролируйте соосность отверстий перед фиксацией болтов. После установки не нагружайте подвеску 2-3 часа – резинометаллическим шарнирам требуется время для принятия рабочего положения. Всегда меняйте сайлентблоки попарно на одной оси.

Гидравлический пресс для запрессовки втулок: техника работы

Запрессовка втулок задних рычагов Форд Фокус 2 требует строгого соблюдения технологии для исключения перекоса и повреждения компонентов. Гидравлический пресс обеспечивает контролируемое усилие, недостижимое при ручном монтаже. Централизация деталей перед началом работ – критически важный этап, предотвращающий деформацию посадочных мест.

Подбор оправок и адаптеров, соответствующих диаметру втулки и рычага, обязателен для равномерного распределения нагрузки. Использование самодельных приспособлений или несоответствующих насадок приводит к смятию резиновых элементов и нарушению геометрии металлических обойм. Температура втулки перед установкой влияет на усилие прессования: прогрев до +50°C облегчает процесс.

Последовательность операций

Фиксация рычага в прессе строго горизонтально с помощью V-образных подкладок
Нанесение смазки на посадочное отверстие (жидкое мыло или силиконовый спрей)
Установка оправки на шток пресса с контролем соосности с втулкой
Плавное нагнетание давления с визуальным контролем вхождения детали
Остановка при достижении монтажной глубины (по техкарте)

Ключевые параметры запрессовки

Тип втулки	Усилие (тонны)	Контрольный признак
Передняя реактивная	3-5	Выступ фланца 2±0.3 мм
Задняя продольная	4-6	Заподлицо с торцом кронштейна
Верхняя поперечная	2-3	Зазор симметричный по окружности

Важно! Прессование производится только за внешний металлический корпус втулки. Воздействие на резиновый элемент или внутреннюю втулку недопустимо. После установки проверяется свобода хода сайлент-блока рукой – резина не должна иметь заломов.

При демонтаже запрещается выпрессовывать втулку через резиновую часть. Используются раздельные оправки для наружной и внутренней обойм. Смазка резьбы штока пресса перед работой увеличивает точность контроля усилия. Остатки коррозии в посадочном месте удаляются шабером до зеркального состояния.

Необходимые инструменты для самостоятельной замены рычагов

Полная замена задних рычагов на Ford Focus 2 требует подготовки специализированного инструмента. Отсутствие даже одного ключа или приспособления может серьезно осложнить или сделать невозможным выполнение работ без посещения СТО.

Основной перечень включает как стандартный слесарный набор, так и узкопрофильные автомобильные инструменты. Настоятельно рекомендуется проверить наличие всего списка до начала демонтажа старых элементов подвески.

Ключевые инструменты и приспособления

Головки и воротки: Набор шестигранных головок на 13-22 мм (включая удлинители и кардан)
Гаечные ключи: Рожковые/накидные ключи на 15-19 мм, торцовый ключ для болтов ступицы (T50)
Специнструмент: Съемник шаровых опор (типа "вилка")
Домкрат и подставки: Гидравлический домкрат + минимум 2 страховочные подставки
Динамический инструмент: Ударный гайковерт (для откручивания прикипевших болтов)
Вспомогательное: Молоток, проникающая смазка (WD-40), монтировка, проволочная щетка

Тип работ	Критичные инструменты
Демонтаж рычагов	Съемник шаровых, ударный гайковерт, T50
Подготовка узлов	Щетка по металлу, смазка WD-40
Монтаж новых деталей	Динамометрический ключ (обязателен!)

Особое внимание уделите динамометрическому ключу – затяжка сайлент-блоков и шаровых с усилием, превышающим заводские нормы (80-110 Нм в зависимости от точки крепления), приведет к преждевременному выходу деталей из строя.

Подготовительный этап: очистка резьбовых соединений

Качественная очистка резьб перед демонтажем задних рычагов критически важна для предотвращения срыва болтов, гаек или повреждения крепежных втулок. За годы эксплуатации резьба забивается дорожной грязью, ржавеет и "прикипает" из-за коррозии металла, что многократно увеличивает усилие при откручивании и риск деформации ответных деталей подвески.

Игнорирование этого этапа часто приводит к необходимости срезать крепеж "болгаркой", высверливать обломки шпилек или ремонтировать резьбовые отверстия в кузове, что значительно увеличивает сложность и стоимость работ. Особое внимание уделите нижним креплениям рычагов к балке и верхним к кузову – они наиболее подвержены воздействию влаги и реагентов.

Порядок и методы очистки

Обязательные действия:

Механическая обработка: Жесткой щеткой по металлу (лучше вращающейся) удалите рыхлую ржу и грязь с видимой части резьбы. Используйте зубочистку или шило для очистки межвитковых промежутков.
Применение проникающей смазки: Обильно обработайте соединения специализированным составом (WD-40, LIQUI MOLY Rost-Off и т.п.). Повторите обработку 2-3 раза с интервалом 10-15 минут для максимального проникновения.
Прогрев (при необходимости): Для особо сложных случаев используйте строительный фен или газовую горелку. Нагревайте гайку/головку болта докрасна, затем дайте остыть и снова нанесите смазку. Термоцикл разрушает коррозию.

Советы мастеров:

Не используйте ударные инструменты (молоток, зубило) до полной очистки и пропитки смазкой – это может деформировать резьбу.
Избегайте кислотных преобразователей ржавчины – они могут повредить резиновые элементы втулок рядом с крепежом.
Для труднодоступных мест применяйте трубки-удлинители на баллончике со смазкой.
Перед установкой новых рычагов прогоните резьбу в отверстиях кузова метчиком/плашкой соответствующего размера.

Демонтаж заднего колеса и тормозного суппорта

Перед началом работ убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Ослабьте болты крепления заднего колеса на земле, используя баллонный ключ и усилитель (монтировку или трубу), но не откручивайте полностью. Поддомкратьте автомобиль с рекомендованной точки кузова, обозначенной в инструкции, и установите страховочную подставку.

Снимите колесо, полностью выкрутив предварительно ослабленные болты. Визуально оцените состояние тормозного диска и колодок. При наличии следов масла или критического износа запланируйте замену. Подготовьте проволоку или крюк для временной фиксации суппорта.

Последовательность снятия суппорта

Отсоедините тормозной шланг от кронштейна кузова (при наличии пластиковых фиксаторов)
Ключом на 17 мм выкрутите два направляющих болта суппорта
Аккуратно снимите суппорт с кронштейна, избегая провисания на шланге
Подвесьте суппорт на проволоке к пружине или рычагу подвески

Критичный момент	Последствия нарушения
Провисание тормозного шланга	Разрыв магистрали, утечка тормозной жидкости
Загрязнение направляющих	Заклинивание суппорта, неравномерный износ колодок

Важно: Не наступайте на тормозную педаль после снятия суппорта! При необходимости отсоединения шланга немедленно заглушите его резиновой пробкой. Все демонтированные направляющие болты подлежат обязательной замене – повторное использование приводит к закисанию.

Отсоединение амортизатора и пружины подвески

Перед началом работ зафиксируйте автомобиль на ровной площадке стояночным тормозом, установите противооткатные упоры под колёса противоположной оси. Обязательно снимите минусовую клемму с аккумулятора для предотвращения случайного срабатывания систем безопасности. Поднимите нужную часть авто домкратом, снимите колесо и надежно закрепите кузов на опорной стойке ("козлике"), исключая риск падения.

Снимите защитный колпак в верхней части амортизаторной стойки под капотом (для передних рычагов) или в багажнике (для задней подвески). Ослабьте, но не откручивайте полностью гайку штока амортизатора – она удерживает пружину в сжатом состоянии. Отсоедините тормозной суппорт и ABS-датчик (если мешают), подвесив их на проволоке без натяжения шлангов и проводов. Открутите нижнее крепление стойки амортизатора к поворотному кулаку.

Ключевые этапы демонтажа

Стяжка пружин: Установите специальные стяжки (2-3 шт.) на витки пружины равномерно по окружности. Постепенно сжимайте пружину до полного снятия напряжения. Не используйте кустарные приспособления!
Демонтаж стойки: После сжатия пружины окончательно выкрутите гайку штока амортизатора. Снимите верхнюю опорную чашку с подшипником (перед) или резиновый демпфер (зад). Аккуратно извлеките всю сборку (амортизатор + сжатая пружина) вниз.
Разборка узла: Ослабьте стяжки только после извлечения сборки. Разберите узел на компоненты: снимите отбойник, пыльник, буфер сжатия и пружину с амортизатора.

Критичные моменты	Последствия нарушения
Недостаточное сжатие пружины	Риск травмирования при самопроизвольном разжатии
Повреждение штока амортизатора	Течь масла, выход стойки из строя
Деформация опорной чашки	Ускоренный износ подшипника, стуки

Перед установкой новых компонентов очистите посадочные места от грязи и коррозии, проверьте состояние сайлент-блоков рычагов и шаровых опор. При сборке следите за правильной ориентацией пружины (нижний виток должен плотно встать в ручей рычага), замените все одноразовые гайки и втулки. После монтажа выполните развал-схождение.

Техника снятия крепежных болтов реактивных тяг

Основная сложность при снятии задних реактивных тяг на Ford Focus 2 связана с закисанием резьбовых соединений из-за коррозии и постоянного воздействия дорожных реагентов. Нижний болт крепления к балке задней подвески и верхний болт крепления к кузову часто "прикипают", что требует применения значительных усилий или специальных методов.

Критически важно перед началом работ тщательно обработать все резьбовые соединения проникающей смазкой (WD-40, LIQUI MOLY Rost-Off и т.п.) за 30-60 минут до демонтажа, повторяя обработку несколько раз. Использование ударного гайковерта значительно упрощает процесс, но требует осторожности из-за риска срыва граней.

Последовательность демонтажа болтов

Необходимые инструменты и материалы:

Головки на 18 мм (нижний болт) и 15 мм (верхний болт)
Удлинитель и трещоточный вороток
Торцевой ключ с воротком для сорванных граней
Монтировка для фиксации рычага
Баллончик проникающей смазки
Газовая горелка (при крайней необходимости)

Пошаговая процедура:

Зафиксируйте тягу монтировкой, предотвращая проворачивание.
Начните откручивание с нижнего болта, соединяющего тягу с балкой:
- Удерживайте головку ключа на болте, приложив максимальное усилие
- Примените ударный гайковерт короткими сериями ударов
При невозможности откручивания прогрейте гайку горелкой докрасна (избегая нагрева сайлентблока), затем резко охладите смазкой
После снятия нижнего болта перейдите к верхнему болту крепления к кузову:
- Используйте торцевой ключ с длинным воротком
- При срыве граней примените экстрактор или сварку гайки

Типовая проблема	Решение
Проворачивание болта с сайлентблоком	Фиксация тяги монтировкой + ударный инструмент
Сорванные грани	Наварка увеличенной гайки, экстрактор "с ударом"
Облом шпильки в кузове	Сверловка, нарезка резьбы или установка вварной шпильки

Важные замечания: Никогда не используйте болгарку для срезания болтов рядом с топливными магистралями. При установке новых болтов обязательно применяйте графитовую смазку или молибденовый спрей на резьбу и посадочные поверхности. Момент затяжки при сборке – 90 Нм для нижнего болта и 70 Нм для верхнего с обязательным дотягиванием под нагрузкой (автомобиль на колесах).

Особенности демонтажа верхних рычагов подвески

Демонтаж верхних рычагов на Ford Focus 2 требует обязательного снятия передних колес и предварительной обработки резьбовых соединений проникающей смазкой за 10-15 минут до начала работ. Ключевая сложность заключается в ограниченном пространстве для инструментов и высоком риске сорвать грани прикипевших болтов крепления к кузову.

Перед откручиванием необходимо зафиксировать положение всех компонентов маркером или краской – это сохранит углы установки при сборке. Обязательно проверьте целостность резьбы на болтах шаровых опор: поврежденные элементы подлежат замене.

Пошаговая последовательность работ

Отсоедините тормозной суппорт и подвесьте его на проволоке, не допуская провисания шланга
Снимите крепление стабилизатора поперечной устойчивости с рычага (14мм головка)
Выпрессуйте палец шаровой опоры из ступичного узла специнструментом (съемник типа "вилка")
Открутите три болта крепления кронштейна рычага к лонжерону (головка на 18мм)
Извлеките узел вместе с кронштейном, избегая перекоса сайлент-блоков

Элемент	Тип крепежа	Рекомендуемый инструмент
Кронштейн к кузову	3 болта M12	Трещоточная головка с удлинителем 250мм
Шаровая опора	Гайка M14	Торцевой ключ + гаечный ключ на 17мм (контровка)

Критические ошибки: Запрещено выбивать шарниры молотком без съемника – это деформирует посадочные места. Не откручивайте центральный болт кронштейна до полного снятия нагрузки с рычага.

Лайфхак: При затрудненном доступе к заднему болту кронштейна временно снимите расширительный бачок
Контроль: После демонтажа проверьте люфт шаровой опоры, состояние сайлент-блоков и трещины на кронштейне
Безопасность: Обязательно используйте страховочные подпорки при работе с домкратом

Извлечение нижнего рычага: пошаговые действия

Перед началом работ подготовьте необходимый инструмент: набор головок, вороток, съёмник шаровых опор, монтировку, WD-40, домкрат и подставки. Убедитесь в наличии новых крепёжных элементов (болты, гайки) – повторное использование старых недопустимо.

Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами. Поднимите домкратом нужную сторону, снимите колесо и установите подпорку под лонжерон для безопасности. Обработайте резьбовые соединения проникающей смазкой за 10-15 минут до демонтажа.

Процедура демонтажа

Отсоединение стабилизатора:
- Снимите гайку крепления стойки стабилизатора к рычагу
- Аккуратно выбейте болт съёмником или молотком через деревянную проставку
Демонтаж шаровой опоры:
- Выкрутите два болта крепления опоры к поворотному кулаку
- Используйте съёмник "вилка" для разъединения штифта шаровой с кулаком
Снятие сайлент-блоков:
- Открутите передний болт крепления к подрамнику (головка на 18)
- Снимите задний болт с резинометаллической втулкой (головка на 21)
- Внимание: контргайка заднего болта расположена со стороны салона
Извлечение рычага:
- Расшатайте рычаг монтировкой для снятия напряжения с сайлент-блоков
- Плавно выведите передний кронштейн из паза подрамника
- Проведите рычаг вниз и наружу, освобождая заднюю проушину

После извлечения тщательно очистите посадочные места на подрамнике от грязи и коррозии. Проверьте состояние смежных узлов: пыльников шаровой, сайлент-блоков стабилизатора, тормозных трубок. Установка нового рычага производится в обратной последовательности с обязательной заменой всех крепёжных элементов.

Снятие рычага стабилизатора поперечной устойчивости

Отсоедините отрицательную клемму аккумулятора для обесточивания системы. Зафиксируйте автомобиль на подъемнике или эстакаде, обеспечив надежную страховку колес противооткатными башмаками. Демонтируйте задние колеса для беспрепятственного доступа к подвеске.

Очистите резьбовые соединения креплений рычага стабилизатора проникающей смазкой WD-40 за 15–20 минут до работ. Визуально проверьте состояние сайлентблоков и втулок – сильные трещины или расслоение резины подтверждают необходимость замены.

Пошаговая процедура демонтажа

Ослабьте гайку стойки стабилизатора (расположена между рычагом и кузовом) ключом на 18 мм, не выкручивая полностью.
Снимите крепежную гайку с болта, фиксирующего рычаг к поперечной балке, используя торцевой ключ на 18 мм.
Выбейте болт крепления к балке молотком через медную выколотку, избегая деформации резьбы.
Отведите рычаг вниз, отсоединив его от стойки стабилизатора. При коррозии используйте съемник шаровых опор.

Критичный момент	Рекомендация
Прикипевшие болты	Прогрейте соединение строительным феном до 200°C
Деформация посадочных мест	Проверьте геометрию проушин балки щупом

Важно: Маркируйте положение регулировочных шайб при их наличии. Установка нового рычага выполняется в обратной последовательности с заменой стопорных гаек. После монтажа обязательна проверка углов развала-схождения задних колес.

Правила установки новых сайлентблоков в рычаги

Установка новых сайлентблоков требует строгого соблюдения технологии для обеспечения долговечности и правильной работы подвески. Нарушение правил монтажа приводит к преждевременному износу деталей, стукам и нарушению развала-схождения колес.

Перед началом работ убедитесь в наличии всех необходимых инструментов: гидравлического пресса, оправок под наружный и внутренний диаметры, съемника сайлентблоков, мощного воротка с головками, а также смазки на водной основе (мыльный раствор или специальный состав). Запрещено использовать масло, солидол или WD-40.

Пошаговая инструкция по запрессовке

Демонтаж старых втулок
- Тщательно очистите посадочные места в рычаге от грязи и ржавчины металлической щеткой.
- Используйте пресс и оправку, диаметр которой меньше внешней обоймы сайлентблока. Давление прикладывайте строго по оси втулки.
Подготовка посадочного места
- Обезжирьте отверстие в рычаге растворителем.
- Нанесите тонкий слой смазки только на внутреннюю поверхность рычага. Следите, чтобы смазка не попала на резиновые части нового сайлентблока.
Правильная ориентация
- Убедитесь, что фланец или метка на наружной обойме нового сайлентблока соответствует положению в рычаге (сверьтесь со старым элементом или технической документацией).
- Несимметричные сайлентблоки требуют точного совпадения с оригинальной установкой.
Запрессовка
- Используйте оправку, которая распределяет усилие по всей внешней обойме, а не по резине или внутренней втулке.
- Запрессовывайте сайлентблок строго перпендикулярно плоскости рычага. Перекосы недопустимы.
- Прилагайте усилие плавно до полного входа обоймы в посадочное место заподлицо.
Финишная проверка
- Убедитесь, что внутренняя втулка свободно вращается от руки без заеданий.
- Проверьте отсутствие видимых повреждений резинового элемента после монтажа.

Критические ошибки при монтаже

Ошибка	Последствие	Как избежать
Ударный монтаж (молоток)	Деформация обоймы, разрыв резины	Использовать только пресс
Смазка резиновой части	Разрушение резины химикатами	Смазывать только металл рычага
Перекос при запрессовке	Нарушение геометрии, ускоренный износ	Контролировать угол оправки
Нагрев рычага горелкой	Отпуск металла, потеря прочности	Применять только механическое выпрессовывание

Монтаж рычагов: последовательность затяжки болтов

Затяжку болтов выполняйте исключительно под нагрузкой – автомобиль должен стоять на колёсах. Предварительная затяжка на весу деформирует резинометаллические втулки, что приведёт к их преждевременному разрушению и стукам. Используйте только динамометрический ключ для соблюдения регламентных моментов.

Сначала наживите все болты от руки без усилия. После опускания авто на землю раскачайте кузов для стабилиции подвески. Контролируйте положение рычагов: продольные должны быть параллельны оси симметрии авто, поперечные – перпендикулярны.

Параметры и порядок затяжки

Элемент крепления	Момент затяжки (Нм)	Доворот
Продольный рычаг (передний болт к кузову)	100	+90°
Продольный рычаг (задний болт к ступице)	150	+45°
Реактивная тяга (к кузову)	70	-
Реактивная тяга (к ступице)	150	-

Порядок затяжки:
- Передние болты продольных рычагов
- Задние болты продольных рычагов
- Крепления реактивных тяг к кузову
- Крепления реактивных тяг к ступицам
Техника доворота: После достижения указанного момента выполните дополнительный доворот гайки на указанный угол без превышения усилия.
Контроль: Проверьте отсутствие перекоса втулок. Резиновые элементы не должны иметь волн или выступов за пределы сайлент-блоков.

Элемент крепления	Момент затяжки (Нм)	Примечание
Болт крепления передней проушины рычага к кузову	115-140	+ угол доворота 90°
Болт крепления задней проушины рычага к кузову	145-175	+ угол доворота 90°
Гайка ступичного подшипника	175-210	Одноразовая, замена обязательна
Болт крепления амортизатора к рычагу	70-85	Контроль после установки на землю
Гайка стабилизатора поперечной устойчивости	35-45	Затягивается на снятой нагрузке

Обработка резьбовых соединений медной смазкой

Обработка резьб резьбовых соединений задних рычагов медной смазкой – обязательная процедура при замене или ремонте. Медная смазка, благодаря своим термостойким и антифрикционным свойствам, предотвращает прикипание и коррозию металла, обеспечивая надежное соединение и возможность последующего демонтажа без повреждения резьбы.

Особенно критична обработка для болтов крепления рычагов к кузову и балке, а также сайлентблоков, где высокая вибрация и перепады температур провоцируют закисание. Необработанные соединения намертво "привариваются", требуя срезания болтов или использования экстремальных усилий, что приводит к повреждению посадочных мест и удорожанию ремонта.

Правила применения и советы мастеров

Очистка резьбы: Перед нанесением тщательно удалите грязь, ржавчину и старую смазку металлической щеткой.
Нанесение смазки:
- Равномерно покройте тонким слоем всю резьбу болта и гайки.
- Избегайте попадания на резиновые втулки сайлентблоков – медь разрушает резину.
- Используйте аэрозольные или пастообразные составы (например, Molykote Cu-7439 Plus, LIQUI MOLY Kupfer-Paste).
Момент затяжки: Затягивайте соединения строго с рекомендованным производителем моментом. Медная смазка снижает трение – перетяжка повредит резьбу или деформирует детали.
Контроль: После пробега 500-1000 км проверьте затяжку критичных соединений (особенно крепления рычагов к кузову).

Тип соединения	Обязательность обработки	Риски при отсутствии смазки
Болты крепления рычага к кузову	Обязательно	Прикипание, обрыв болта при демонтаже
Гайки крепления сайлентблоков к балке	Обязательно	Заклинивание втулки, повреждение балки
Стяжные болты стабилизатора поперечной устойчивости	Рекомендовано	Коррозия, сложности регулировки

Сборка подвески: соединение рычагов с поворотным кулаком

После установки новых задних рычагов в кронштейны кузова, переходят к их соединению с поворотным кулаком. Эта операция требует точной совместимости отверстий проушин рычагов и цапфы кулака. Предварительно очистите посадочные поверхности от грязи и следов коррозии, используя металлическую щетку или наждачную бумагу, чтобы обеспечить плотный контакт.

Вставьте болты крепления через проушины рычагов и поворотного кулака. На моделях с многорычажной подвеской (типа Control Blade) последовательность соединения критична: сначала фиксируется верхний поперечный рычаг (реактивная тяга), затем передний продольный, и только после – нижний поперечный. Это предотвращает перекосы и повреждение резинометаллических шарниров.

Ключевые этапы и рекомендации

Затяжка крепежа:

Наживите все болты пальцами до упора, избегая перекоса резьбы.
Затягивайте гайки динамометрическим ключом только после полной установки колеса и опускания автомобиля на землю.
Используйте заводские моменты затяжки (для Focus 2 обычно 70-110 Н·м в зависимости от рычага).

Контроль параметров:

Проверьте отсутствие зазоров между фланцами рычагов и кулаком.
Убедитесь, что сайлент-блоки не имеют видимых деформаций.
Прокачайте тормозную систему при замене рычагов со ступичным подшипником.

Тип рычага	Момент затяжки (Н·м)	Особенности
Передний продольный	90 ± 10	Требует контроля угла установки колес
Верхний поперечный	75 ± 5	Жесткое соединение, запрещена замена болтов
Нижний поперечный	110 ± 10	Обязательна замена стопорных гаек

Важно: Не запускайте двигатель и не двигайте автомобиль до окончательной затяжки! После сборки выполните регулировку развала-схождения задних колес во избежание ускоренного износа шин.

Установка стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости задней подвески Ford Focus 2 крепится к кузову через резиновые втулки и соединяется с рычагами подвески посредством стоек (линков). Его корректная установка критична для сохранения управляемости, предотвращения кренов кузова в поворотах и снижения нагрузки на другие элементы ходовой части.

Перед монтажом очистите посадочные места на кузове и рычагах от грязи и коррозии. Проверьте состояние новых деталей: стоек, втулок, хомутов и крепежа. Убедитесь в отсутствии деформации самого стабилизатора. Используйте только оригинальные или рекомендованные производителем комплектующие.

Последовательность монтажа

Установите резиновые втулки на стабилизатор, предварительно обработав их силиконовой смазкой (не маслом!).
Приложите стабилизатор к кузову, совместив его с крепежными кронштейнами.
Наживите болты крепления кронштейнов стабилизатора к кузову, не затягивая окончательно.
Соедините концы стабилизатора со стойками (линками), используя новые болты и гайки.
Присоедините нижнюю часть стоек к задним рычагам подвески.
Опустите автомобиль на землю, чтобы подвеска приняла рабочее положение.
Затяните все крепежные элементы с рекомендованным моментом в указанной последовательности.

Ключевые моменты затяжки:

Болты кронштейнов стабилизатора к кузову	25 Нм
Гайки крепления стоек к стабилизатору	45 Нм
Болты крепления стоек к рычагам	90 Нм + доворот на 45°

Советы мастеров:

Всегда заменяйте стойки и втулки парно, даже если одна выглядит исправной.
Не затягивайте болты "на весу" – это вызывает перекос втулок и преждевременный износ.
После замены проверьте отсутствие контакта стабилизатора с элементами кузова или топливными магистралями.
Обязательно сделайте развал-схождение – изменение геометрии подвески после демонтажа неизбежно.

Регулировка заднего развала колёс после замены рычагов

После замены задних рычагов на Ford Focus 2 обязательна регулировка развала колёс. Новые рычаги, даже оригинальные, могут иметь минимальные технологические отклонения в геометрии. Без корректировки это гарантированно приведёт к неравномерному износу покрышек, ухудшению курсовой устойчивости и повышенной нагрузке на элементы подвески.

Регулировка осуществляется через эксцентриковые болты крепления рычагов к кузову. Ослабление контргаек позволяет проворачивать эксцентрики, смещая нижнюю точку крепления рычага внутрь или наружу. Это изменяет угол наклона колеса относительно вертикали. Точность регулировки контролируется компьютерным стендом развал-схождения.

Порядок и ключевые аспекты регулировки

Основные этапы работы:

Автомобиль устанавливается на ровную платформу подъёмника с полной разгрузкой подвески.
Проверяется и при необходимости корректируется давление в шинах.
На колёса крепятся датчики стенда, проводится первичное измерение углов.
Ослабляются контргайки эксцентриковых болтов нижних рычагов (реже – верхних, в зависимости от конструкции).
Путём вращения эксцентриков выставляются значения развала в соответствии с допусками завода-изготовителя.
Контргайки затягиваются с предписанным моментом (обычно 75-85 Нм) при опущенном автомобиле.
Проводится финальный замер углов и тест-драйв.

Рекомендации мастеров:

Всегда регулируйте развал на обеих сторонах оси одновременно, даже если менялся один рычаг.
Проверяйте состояние сайлент-блоков и шаровых опор – износ помешает точной настройке.
Используйте только новые эксцентриковые болты и гайки при замене рычагов (часто идут в комплекте). Старые болты могут иметь деформации и "прикипеть".
После регулировки выполните проверку схождения задних колёс. Хотя оно на Focus 2 часто нерегулируемое, сбитый развал косвенно влияет и на него.

Параметр	Норма для Ford Focus II (рестайлинг)
Задний развал	-1° 45' ± 30'
Заднее схождение	0° 10' ± 10'
Момент затяжки эксцентрикового болта	75-85 Нм + доворот на 45°

Игнорирование регулировки после замены рычагов – прямая дорога к повторному визиту в сервис из-за гула покрышек или увода автомобиля. Доверяйте работу специалистам с современным 3D-стендом, так как "на глаз" выставить углы с требуемой точностью (±0°05') невозможно.

Контрольная проверка работоспособности подвески

Регулярная диагностика задних рычагов критична для безопасности и комфорта. Начинайте с визуального осмотра на подъемнике или смотровой яме, обращая внимание на трещины, коррозию и деформации металла. Проверьте состояние резиновых втулок и сайлент-блоков – расслоение, разрывы или масляные подтеки указывают на износ.

Обязательно оцените целостность крепежных болтов и гаек: ослабление затяжки или следы коррозии требуют немедленного вмешательства. Используйте монтировку для создания рычага между компонентами подвески – люфты в местах соединения рычагов с кузовом или ступицей явно свидетельствуют о неисправности.

Порядок действий при проверке

Выполните следующие шаги для точной диагностики:

Тест на люфт: Раскачивайте колесо вертикально и горизонтально (руки в положениях "3 и 9 часов", "12 и 6 часов"). Посторонние стуки или ощутимый свободный ход – признаки износа втулок или шаровых соединений.
Контроль геометрии: Замерьте расстояние между симметричными точками рычагов с обеих сторон. Расхождение более 3-5 мм указывает на деформацию.
Акустический анализ: При движении по неровностям прислушивайтесь к характерным звукам:
- Глухие стуки – износ втулок
- Металлический скрежет – разрушение сайлент-блоков
- Скрип – недостаток смазки или трещины в резине

Важно! При выявлении дефектов заменяйте рычаги парами на одной оси, даже если поврежден один элемент. Используйте только оригинальные или сертифицированные производителем аналоги – экономия на качестве приводит к ускоренному износу и повторному ремонту.

Параметр	Норма	Неисправность
Зазор в соединениях	Отсутствует	Люфт > 1 мм
Состояние втулок	Резина эластичная, без трещин	Расслоение, масляные пятна
Крепеж	Чистый, момент затяжки соблюден	Коррозия, срыв резьбы

Инструментальные и гаражные хитрости при замене

Обязательно используйте мощный проникающий состав (типа WD-40 или "жидкий ключ") за сутки до работ, обработав все крепления рычагов, особенно втулки и болты балки. Прогрейте мотор перед заездом на яму/подъёмник – тёплое днище снизит хрупкость пластиковых элементов и облегчит демонтаж топливных/тормозных магистралей при необходимости их временного смещения.

Применяйте только шестигранные головки (не биты!) для болтов стабилизатора поперечной устойчивости и сайлент-блоков – стандартные 18 мм часто "слизываются". Для откручивания эксцентриковых болтов развала предварительно нанесите метки маркером на резьбу и кронштейн, чтобы при сборке выставить исходное положение до точного сход-развала.

Ключевые лайфхаки для монтажа

Болт стойки: При затяжке используйте два домкрата – один приподнимает ступицу для снятия нагрузки с подвески, второй создаёт контражур на рычаг, предотвращая проворот втулки.
Новые сайлент-блоки: Заморозьте в морозилке за 2 часа до установки – уменьшенный диаметр облегчит запрессовку даже самодельным адаптером из обрезка трубы и шпильки.
Сорванные грани: Если болт балки не идёт, наденьте на рожковый ключ отрезок трубы (удлинитель), но контролируйте усилие динамометрическим ключом – риск сломать крепёж высок.

Проблема	Инструментальное решение	Альтернатива при отсутствии специнструмента
Прикипевший шарнир шаровой опоры	Съемник типа "вилка" + ударная отвёртка	Два молотка: один удерживается в упор к поворотному кулаку, вторым наносят встречные удары по ушку рычага
Деформация защитного кожуха тормозного шланга	Спецклещи для фиксации пыльника	Нагрев феном до 50°C + монтажка, обёрнутая изолентой для защиты резины

После сборки: Не опускайте авто сразу – затяните все болты с предварительным моментом 50-70 Нм в "подвешенном" состоянии, затем дотяните с динамометрическим ключом до 120-140 Нм (по мануалу) под нагрузкой (колёса на земле).
Проверка: Прокачайте тормоза перед выездом – часто при отгибании суппорта воздух попадает в систему. Резко тормозите на 5-10 км/ч в безопасном месте – стуки укажут на недотяжку крепежа.

Как избежать повреждения датчиков ABS при работе

Датчики ABS на задних рычагах Форд Фокус 2 крайне чувствительны к механическим воздействиям и загрязнениям. Их повреждение при демонтаже рычагов приводит к ошибкам системы торможения, загоранию контрольной лампы на панели приборов и дорогостоящей замене.

Провода датчиков имеют хрупкую изоляцию, а разъёмы склонны к поломке креплений. Коррозия на посадочных местах увеличивает риск деформации чувствительных элементов при извлечении, что требует особой осторожности при ремонте.

Ключевые меры предосторожности

Отключите АКБ перед работами для предотвращения короткого замыкания в проводке
Обрабатывайте резьбовое соединение датчика проникающей смазкой за 15-20 минут до демонтажа
Используйте специальный съёмник для датчиков ABS (типа "головка с прорезью") вместо молотка или монтировки
Не допускайте провисания датчика на проводах – фиксируйте корпус при поддержке жгута

Этап работ	Риск	Защитное действие
Демонтаж ступицы	Обрыв провода	Отсоедините разъём датчика до снятия рычага
Чистка посадочного места	Загрязнение магнитного элемента	Закройте отверстие датчика чистой ветошью
Установка нового рычага	Перегиб жгута	Повторите штатную трассировку провода

При сборке запрещено использовать ударные инструменты рядом с датчиком. Контролируйте зазор между сенсором и импульсным кольцом (0,3-1,2 мм) – перекос вызывает ложные срабатывания ABS. После подключения аккумулятора выполните тест-драйв со скоростью 40 км/ч для проверки ошибок.

Профилактические меры для продления срока службы рычагов

Регулярный визуальный осмотр подвески критически важен. Проверяйте рычаги на наличие трещин, деформаций, глубокой коррозии каждые 10-15 тыс. км или после экстремальных нагрузок (удары о бордюры, глубокие ямы). Особое внимание уделяйте местам крепления сайлент-блоков и шаровых опор.

Контролируйте состояние резинометаллических шарниров (сайлент-блоков) и шаровых опор при каждом ТО. Люфты, разрывы резины, подтёки смазки требуют немедленной замены. Изношенные втулки увеличивают ударные нагрузки на металл рычага, ускоряя его разрушение.

Ключевые рекомендации

Защита от коррозии:
- Мойте подвеску от реагентов и грязи зимой минимум 1 раз в 2 недели.
- Обрабатывайте рычаги антикором или защитным воском (типа Body Wax) при сезонном обслуживании.
- Восстанавливайте ЛКП при обнаружении сколов до появления ржавчины.
Стиль вождения:
- Избегайте резких наездов на препятствия (бордюры, лежачие полицейские на скорости).
- Снижайте скорость перед глубокими ямами и неровностями "стиральная доска".
- Не перегружайте багажник сверх нормы, указанной в руководстве.
Своевременное обслуживание смежных узлов:
- Меняйте амортизаторы и пружины парами на одной оси при потере ими функционала.
- Следите за состоянием ступичных подшипников и шин (разбалансировка вызывает вибрации).
- Регулярно делайте развал-схождение (после ударов, замены элементов подвески, каждые 20 тыс. км).
Качество запчастей:
- Используйте только оригинальные (Ford) или сертифицированные аналоги (TRW, Lemförder, GSP).
- Избегайте дешёвых несертифицированных комплектующих – их ресурс в 2-3 раза ниже.

Важно: При замене сайлент-блоков используйте гидравлический пресс, а не ударные инструменты. Затяжку крепежа проводите на подвешенном авто (под нагрузкой) с моментом, указанным в сервисной документации. Неправильный монтаж провоцирует перекосы и ускоренный износ.

Регулярность осмотра задней подвески мастером

Регулярный осмотр задней подвески специалистом критически важен для безопасности и долговечности автомобиля. Пренебрежение диагностикой приводит к ускоренному износу рычагов, сайлентблоков и других компонентов, что влечёт дорогостоящий ремонт и риски потери управляемости на дороге. Своевременное выявление проблем предотвращает цепные поломки: например, разрушенный сайлентблок рычага перегружает амортизатор и деформирует шины.

Профессиональная диагностика включает визуальную оценку состояния рычагов, проверку люфтов в шарнирах, анализ целостности пружин и амортизаторов, а также тестирование геометрии подвески. Мастер использует стенды и инструменты для точного определения износа, который не всегда заметен при повседневной эксплуатации, особенно на ранних стадиях.

Пробег/Период	Обязательные действия	Дополнительные рекомендации
Каждые 10 000–15 000 км	Визуальный осмотр на подъёмнике, проверка люфтов рычагов, оценка состояния пыльников	Контроль давления в шинах для равномерного износа
Каждые 30 000 км	Детальная диагностика сайлентблоков и шаровых опор, оценка амортизаторов на тест-стенде	Проверка развал-схождения после замены элементов
После экстремальных нагрузок	Внеплановый осмотр при ударах (ямы, бордюры), перевозке тяжестей	Акустический анализ стуков при пробной поездке

Экономические аспекты замены: DIY или сервис

Замена задних рычагов на Ford Focus 2 требует оценки финансовых затрат: самостоятельная работа (DIY) удешевляет процесс за счет исключения оплаты труда, но требует инструментов, времени и навыков. Обращение в сервис гарантирует профессиональный результат, но увеличивает бюджет на 30-50% из-за стоимости работ.

Ключевой фактор – стоимость комплектующих. Оригинальные детали дороже аналогов (например, TRW, Lemförder) на 20-40%, но отличаются ресурсом. Экономия на запчастях при DIY может быть перечеркнута ошибками монтажа, ведущими к повторной замене или повреждению смежных узлов.

Сравнение подходов

DIY-замена:
- Плюсы: Экономия на СТО (от 5 000 до 15 000 руб.), личный контроль качества.
- Минусы: Риск ошибок, необходимость специнструмента (съемник шаровых, домкраты, ключи Torx), время (4-8 часов).
Сервисная замена:
- Плюсы: Гарантия на работу, диагностика смежных узлов, скорость (1.5-3 часа).
- Минусы: Наценка за работу, риск навязывания дополнительных услуг.

Критерий	DIY	Сервис
Общая стоимость (с запчастями)	8 000 - 15 000 руб.	15 000 - 25 000 руб.
Риск для неподготовленного	Высокий (поломка крепежа, ошибки сборки)	Минимальный
Необходимые ресурсы	Инструменты, опыт, время	Только оплата услуги

Советы мастеров: Выбирайте DIY только при наличии опыта ремонта ходовой части. Для новичков целесообразен сервис с предварительным согласованием марки запчастей и прайса. При любом варианте меняйте рычаги парами и проводите сход-развал после замены.

Типовые ошибки при ремонте задних рычагов своими руками

Ремонт задней подвески Ford Focus 2, в частности замена рычагов, требует внимательности и соблюдения технологии. Несмотря на кажущуюся простоту, существует ряд типичных ошибок, которые совершают автовладельцы при самостоятельном выполнении работ. Эти промахи могут привести к некачественному ремонту, быстрому выходу из строя новых деталей, ухудшению управляемости и даже опасным ситуациям на дороге.

Понимание и избегание этих распространенных недочетов критически важно для успешного и долговечного ремонта. Ниже перечислены ключевые ошибки на разных этапах работы, на которые следует обратить особое внимание, чтобы сэкономить время, деньги и обеспечить безопасность.

Распространенные ошибки на этапе демонтажа

Небрежность при снятии старых рычагов часто создает проблемы для последующей установки новых:

Неосторожное снятие направляющих штифтов (пинов): Резкие удары или перекосы при выбивании пинов из проушин кузова и ступицы приводят к их повреждению (заминанию резьбы, изгибу) или повреждению посадочных отверстий. Поврежденные пины обязательно требуют замены.
Применение излишней силы к закисшим болтам: Попытки сорвать "прикипевшие" болты без предварительной обработки проникающей смазкой (WD-40, аналог) и использования правильного инструмента (шестигранник на 18, длинный вороток) часто заканчиваются срывом граней или поломкой болта.
Несоблюдение последовательности откручивания болтов: Игнорирование рекомендованной производителем последовательности (особенно при снятии рычага со ступицы) может затруднить демонтаж или привести к повреждению смежных деталей.
Повреждение пыльников и смежных элементов: Неаккуратное обращение с инструментом при демонтаже может привести к порезам пыльников амортизаторов, ШРУСов, повреждению тормозных трубок или ABS-проводов.

Ошибки при установке новых рычагов и компонентов

Неправильный монтаж сводит на нет всю предыдущую работу и гарантирует проблемы в ближайшем будущем:

Использование старых крепежных элементов: Болты, гайки и особенно направляющие штифты (пины) испытывают высокие нагрузки и должны заменяться комплектно с рычагами. Повторное использование старых болтов/гаек чревато их откручиванием или срывом резьбы.
Пренебрежение чисткой посадочных мест: Установка новых пинов и болтов в загрязненные (ржавчина, грязь) или поврежденные отверстия в кузове и ступице не обеспечит правильной фиксации и центровки рычага.
Неправильная затяжка болтовых соединений: Это самая частая и критическая ошибка:
- Затяжка "на весу": Болты крепления рычага к кузову и ступице должны затягиваться с предписанным моментом только после того, как автомобиль стоит всеми колесами на земле (или на подставках, имитирующих положение "под нагрузкой"). Затяжка на поднятом домкратом колесе приводит к деформации резинометаллических шарниров (сайлент-блоков) при опускании авто и их быстрому разрушению.
- Несоблюдение момента затяжки: Затяжка "на глаз" либо недостаточна (риск самооткручивания), либо избыточна (деформация, срыв резьбы). Требуется динамометрический ключ.
- Отсутствие фиксации контргаек: Забыть поставить или затянуть контргайки на регулировочных болтах (там где они есть) – прямая дорога к развалу схождения и стукам.
Замена только одного рычага: Износ задних рычагов обычно происходит симметрично. Замена только одного (левого или правого) приводит к дисбалансу в работе подвески и ускоренному износу нового рычага.

Критические упущения после замены

Даже идеально установленные рычаги требуют завершающих процедур:

Отказ от регулировки развала-схождения задних колес: Замена задних рычагов напрямую влияет на углы установки задних колес. Невыполнение "сход-развала" гарантирует ускоренный и неравномерный износ шин, ухудшение курсовой устойчивости и управляемости.
Игнорирование проверки смежных элементов: После замены рычагов необходимо проверить состояние и при необходимости заменить другие изношенные детали задней подвески: сайлент-блоки передних рычагов (если не менялись), стойки стабилизатора, амортизаторы, пружины.

Ошибка	Возможное последствие
Затяжка болтов не под нагрузкой	Быстрый выход из строя сайлент-блоков нового рычага, стуки
Использование старых болтов/пинов	Самооткручивание, повреждение резьбы, неправильная центровка
Невыполнение развала-схождения	Ускоренный износ шин, ухудшение управляемости
Замена только одного рычага	Дисбаланс подвески, ускоренный износ нового рычага
Повреждение направляющих штифтов (пинов)	Невозможность правильной установки, необходимость замены пина

Важность сход-развала после замены подвесочных элементов

Замена задних рычагов на Форд Фокус 2 напрямую влияет на ключевые параметры установки задних колес – развал и схождение. Новые рычаги, сайлент-блоки или проставки изменяют геометрию подвески. Даже незначительные отклонения в их размерах или точках крепления могут привести к смещению углов относительно заводских норм. Без последующей регулировки колеса будут стоять неправильно.

Пренебрежение процедурой сход-развала после таких работ гарантированно приведет к негативным последствиям. Неверные углы установки колес провоцируют ускоренный и неравномерный износ протектора шин, значительно сокращая их ресурс. Кроме того, это напрямую сказывается на устойчивости и управляемости автомобиля, особенно в поворотах и при торможении, что критично для безопасности.

Ключевые последствия игнорирования сход-развала

Ускоренный износ шин: Протектор стирается неравномерно (обычно "внутрь" или "наружу" по всей окружности, "пилообразно"), шины приходят в негодность намного раньше срока.
Ухудшение курсовой устойчивости: Автомобиль может "вести" в сторону, потребовать постоянного подруливания, особенно на прямой.
Снижение управляемости: Ухудшается реакция на руль, повышается склонность к избыточной или недостаточной поворачиваемости.
Повышенное сопротивление качению: Неправильные углы увеличивают трение колес о дорогу, что ведет к перерасходу топлива.
Нагрузка на смежные элементы: Возрастают ударные нагрузки на ступичные подшипники и другие детали ходовой части.

Параметр (Задняя ось Ford Focus 2)	Примерное допустимое значение	Важность регулировки
Схождение (Toe)	~ +0°10' ± 0°10' (положительное схождение)	Крайне важно для устойчивости и износа шин
Развал (Camber)	~ -1°30' ± 0°30' (отрицательный развал)	Важен для стабильности в поворотах
Продольный угол наклона оси поворота (CASTER)*	Нерегулируемый (зависит от геометрии кузова/подвески)	Только диагностика на предмет серьезных повреждений

Список источников

При подготовке материалов о задних рычагах Ford Focus 2 использовались специализированные технические ресурсы, обеспечивающие достоверность информации по конструкции, ремонту и эксплуатации узла.

Ключевыми источниками выступили официальная документация производителя, практические руководства сертифицированных специалистов и профильные автомобильные издания, посвященные ремонту ходовой части.

Официальное руководство по ремонту Ford Focus II (2004-2011 гг.)
Каталог оригинальных запчастей Ford ETIS
Технические бюллетени сервисных центров Ford Motor Company
Видеоинструкции по замене элементов подвески от мастеров СТО
Статьи в журнале "Авторемонт" (раздел "Ходовая часть")
Форумные обсуждения на ресурсах Focus2.ru и Drive2.ru
Практическое пособие "Диагностика ходовой части иномарок" (изд. "За Рулем")

Задние рычаги Форд Фокус 2 - что это, из чего состоят, как работают, замена и ремонт

Конструктивные особенности задней многорычажной подвески

Функциональные элементы системы

Материалы изготовления штатных задних рычагов

Характеристики материалов

Верхние рычаги: расположение и специфика работы

Функциональные особенности и нагрузка

Нижние рычаги: роль в геометрии подвески

Функции в системе геометрии

Поперечный стабилизатор и его связь с рычагами

Функции и принцип взаимодействия с рычагами

Как рычаги влияют на угол развала задних колёс

Ключевые аспекты влияния

Принцип работы реактивных тяг в задней подвеске

Ключевые аспекты работы и функции

Полная комплектация заднеподвесочного узла Focus 2

Состав комплекта

Поворотные кулаки и их соединение с рычагами

Ключевые особенности соединения

Резинометаллические сайлентблоки: конструкция и ресурс

Факторы критического износа и рекомендации

Стальные втулки и их роль в соединениях рычагов

Ключевые функции и особенности

Типичные причины деформации задних рычагов

Основные источники повреждений

Как определить трещины в металле рычагов

Методы диагностики

Признаки критического износа сайлентблоков рычагов

Основные симптомы критического состояния

Скрипы и стуки в задней подвеске как индикатор проблем

Советы мастеров по диагностике и ремонту

Неравномерный износ шин из-за нарушенной геометрии

Последствия игнорирования проблемы

Диагностика люфтов в шарнирных соединениях рычагов

Методы выявления люфтов

Проверка состояния рычагов на подъёмнике визуальным методом

Ключевые элементы диагностики

Таблица признаков критического износа

Тест на свободный ход рычагов монтировкой

Порядок выполнения теста

Измерение параметров развала-схождения после ремонта

Процедура измерения и регулировки

Оригинальные рычаги Ford: артикулы и маркировка

Альтернативные производители рычагов: плюсы и минусы

Критерии сравнения

Рекомендации мастеров

Полная замена рычага VS ремонт втулок: что выбрать

Критерии выбора

Комплекты сайлентблоков для восстановления рычагов

Ключевые особенности комплектов

Гидравлический пресс для запрессовки втулок: техника работы

Последовательность операций

Ключевые параметры запрессовки

Необходимые инструменты для самостоятельной замены рычагов

Ключевые инструменты и приспособления

Подготовительный этап: очистка резьбовых соединений

Порядок и методы очистки

Демонтаж заднего колеса и тормозного суппорта

Последовательность снятия суппорта

Отсоединение амортизатора и пружины подвески

Ключевые этапы демонтажа

Техника снятия крепежных болтов реактивных тяг

Последовательность демонтажа болтов

Особенности демонтажа верхних рычагов подвески

Пошаговая последовательность работ

Извлечение нижнего рычага: пошаговые действия

Процедура демонтажа

Снятие рычага стабилизатора поперечной устойчивости

Пошаговая процедура демонтажа

Правила установки новых сайлентблоков в рычаги

Пошаговая инструкция по запрессовке

Критические ошибки при монтаже

Монтаж рычагов: последовательность затяжки болтов

Параметры и порядок затяжки

Рекомендуемые моменты затяжки крепежных элементов

Основные точки крепления задних рычагов

Обработка резьбовых соединений медной смазкой

Правила применения и советы мастеров

Сборка подвески: соединение рычагов с поворотным кулаком

Ключевые этапы и рекомендации
