Задняя подвеска Пежо 206 - конструкция, эксплуатация и ремонт

Статья обновлена: 18.08.2025

Задняя подвеска автомобиля Peugeot 206 является критически важным узлом, обеспечивающим устойчивость, управляемость и комфорт при движении.

Конструкция подвески этого компактного хэтчбека имеет свои особенности, напрямую влияющие на поведение машины на дороге и долговечность эксплуатации.

Понимание её устройства, принципа действия и правил обслуживания необходимо для поддержания автомобиля в исправном состоянии.

Эта статья детально рассматривает расположение элементов задней подвески Peugeot 206, её ключевые компоненты, базовые принципы функционирования, рекомендации по эксплуатации и основные аспекты диагностики и ремонта.

Основные элементы конструкции задней подвески

Задняя подвеска Peugeot 206 выполнена по схеме полузависимой торсионной балки с поперечным расположением упругих элементов. Данная конструкция объединяет функции направляющего аппарата и стабилизатора поперечной устойчивости в едином узле. Основные компоненты закреплены непосредственно на кузове через резинометаллические элементы.

Главными составляющими узла являются продольные рычаги, интегрированные в силовую балку, которая воспринимает крутильные нагрузки. Эластичные характеристики обеспечиваются за счет торсионных стержней внутри балки и дополнительных пружин. Демпфирование колебаний реализовано амортизаторами, установленными под углом к вертикальной оси.

Перечень ключевых компонентов

Торсионная балка – U-образный профиль, соединяющий колеса и выполняющий роль поперечного стабилизатора
Продольные рычаги – интегрированы с балкой, передают усилия на кузов через сайлентблоки
Винтовые пружины – воспринимают вертикальные нагрузки и поддерживают клиренс
Телескопические амортизаторы – гасят колебания, верхняя опора включает резиновый демпфер
Сайлентблоки – резинометаллические шарниры в точках крепления рычагов к кузову (4 шт.)
Буферы сжатия – ограничивают ход подвески при полной нагрузке

Тип подвески: полузависимая балка со связанными рычагами

Задняя подвеска Peugeot 206 использует конструкцию "полузависимая балка со связанными рычагами" (часто называемую "торсионной балкой" или "продольной торсионной балкой"). Эта система является компромиссом между полностью зависимой (жесткий мост) и независимой подвесками, сочетая относительную простоту и компактность с приемлемыми ходовыми качествами.

Ключевым элементом является U-образная поперечная балка (торсион), соединяющая продольные рычаги колес. Эта балка обладает значительной крутильной жесткостью, но при этом может упруго скручиваться вокруг своей продольной оси. К балке жестко прикреплены два продольных рычага, на концах которых установлены ступицы задних колес.

Устройство и основные компоненты

Основные элементы задней подвески Peugeot 206 включают:

Поперечная торсионная балка (U-профиль): Выполняет роль упругого элемента (торсиона) и стабилизатора поперечной устойчивости. Соединяет оба продольных рычага.
Продольные рычаги (2 шт.): Жестко соединены с торсионной балкой на внутренних концах. Наружные концы несут ступичные узлы задних колес. Обеспечивают вертикальное перемещение колеса.
Винтовые пружины: Установлены отдельно от амортизаторов, опираясь нижним концом на кронштейны продольных рычагов, а верхним – в чашки кузова. Воспринимают основную вертикальную нагрузку.
Телескопические амортизаторы (гасящие стойки): Расположены наклонно. Нижним концом крепятся к продольным рычагам, верхним – к кузову. Гасят колебания пружин.
Реактивные тяги (поперечные штанги, "якоря"): Связывают продольные рычаги с кузовом в поперечном направлении. Обеспечивают контроль бокового смещения подвески и задают угол развала колес. Имеют сайлент-блоки на обоих концах.
Сайлент-блоки: Резинометаллические шарниры в местах крепления реактивных тяг к рычагам и кузову, а также (на некоторых моделях/годах) в местах крепления амортизаторов. Гасят вибрации и обеспечивают необходимое упругое соединение.

Принцип работы

При наезде одного колеса на неровность продольный рычаг этого колеса стремится подняться вверх, воздействуя на торсионную балку. Балка, обладая упругостью на кручение, частично скручивается. Это скручивание вызывает небольшое встречное перемещение второго продольного рычага и, соответственно, второго колеса – подвеска "зависит" в поперечной плоскости.

При наезде обоих колес на одинаковую неровность (например, "лежачий полицейский") оба рычага синхронно перемещаются вверх, балка работает преимущественно на изгиб, а не на кручение, и подвеска ведет себя почти как независимая. Реактивные тяги удерживают рычаги от излишних боковых смещений под действием сил при разгоне, торможении и повороте, стабилизируя траекторию движения колеса.

Амортизаторы гасят колебания пружин, возникающие при работе подвески на любых неровностях.

Эксплуатация и особенности

Прочность и простота: Конструкция надежна, долговечна (при отсутствии коррозии балки) и требует минимального обслуживания в сравнении с многорычажными системами.
Компактность: Занимает мало места по ширине и высоте, что выгодно для малолитражных автомобилей.
Стабильность колеи: Жесткая балка надежно фиксирует колею задних колес.
Ограниченная плавность хода: Является основным недостатком. Связанность колес через балку приводит к передаче ударов от одного колеса на другое при диагональном наезде на неровности, снижая комфорт.
Регулировки: Как правило, не имеет регулировок схождения и развала задних колес. Углы задаются конструкцией балки и рычагов. Сильное нарушение углов – признак деформации балки.

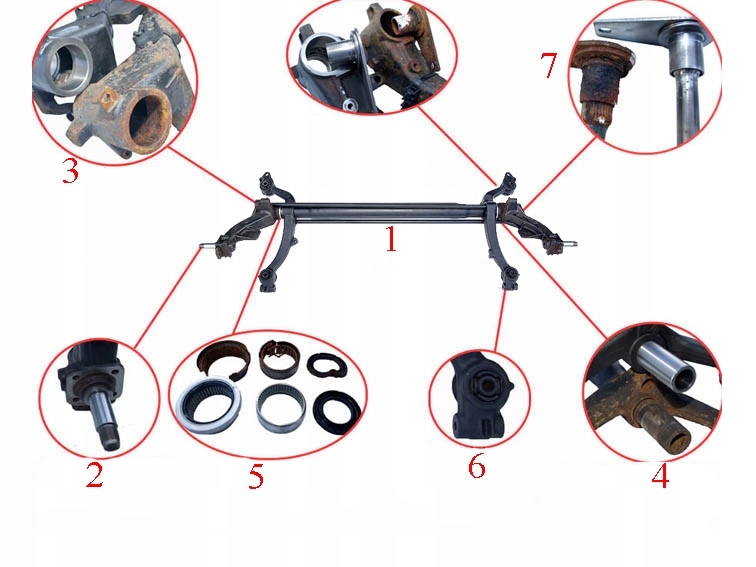

Типичные неисправности и ремонт

Симптом	Вероятная причина	Ремонт/Замена
Стук, скрип сзади при проезде неровностей	Износ сайлент-блоков реактивных тяг или амортизаторов; Износ втулок амортизаторов; Ослабление крепежа.	Диагностика, замена изношенных сайлент-блоков или реактивных тяг в сборе; замена втулок амортизаторов; протяжка крепежа.
Увод автомобиля в сторону, неравномерный износ задних шин	Деформация торсионной балки (после удара); Сильный износ/разрушение сайлент-блоков реактивных тяг; Нарушение геометрии кузова.	Контроль геометрии кузова и подвески; Замена реактивных тяг; Замена балки в сборе (дорогостоящий ремонт).
Чрезмерный крен кузова в поворотах, "раскачивание" на волнах	Износ или утечка масла из амортизаторов; Просевшие пружины.	Замена амортизаторов (рекомендуется пара); Замена пружин (рекомендуется пара).
Посторонний шум (скрежет, гул) от задних колес	Износ ступичного подшипника.	Замена ступичного подшипника.
Коррозия балки	Воздействие дорожных реагентов, повреждение ЛКП.	Зачистка, антикоррозийная обработка. При сквозной коррозии – замена балки.
Течь амортизатора, масло на корпусе	Износ сальника, повреждение штока, коррозия корпуса.	Замена амортизатора (парная замена).
Быстрый износ внутренней кромки задних шин	Часто вызван износом сайлент-блоков реактивных тяг, приводящим к изменению развала колес.	Замена реактивных тяг (парная замена).

Важно: При замене любых элементов с сайлент-блоками (реактивные тяги) необходимо затягивать их крепежные болты только под нагрузкой (масса автомобиля должна стоять на колесах), чтобы избежать преждевременного износа резиновых втулок. Регулировка заднего развала на Peugeot 206 с данной подвеской в штатной комплектации не предусмотрена и возможна только с применением специальных развальных шайб, устанавливаемых между фланцем ступицы и тормозным щитом.

Амортизаторы: крепление и особенности размещения

Амортизаторы задней подвески Пежо 206 имеют верхнее и нижнее крепление, обеспечивающее шарнирное соединение с кузовом и балкой подвески. Нижний монтаж осуществляется через проушину амортизатора непосредственно к кронштейну на задней балке при помощи болта с втулкой, гасящей вибрации.

Верхнее крепление является более сложным узлом: шток амортизатора проходит через отверстие в кузове (арке колеса) и фиксируется гайкой. Между кузовом и опорной шайбой гайки расположен резиновый демпфер (отбойник) и верхняя опора, интегрирующая подшипник или резиновый изолятор для компенсации угловых перемещений балки при работе подвески.

Ключевые особенности размещения

Компактность: Амортизаторы установлены вертикально внутри пружин (тип McPherson), что экономит пространство в багажнике.
Доступность: Верхние крепления скрыты под пластиковыми накладками в багажном отсеке, нижние – доступны из-под автомобиля.
Интеграция с пружиной: Пружина подвески установлена отдельно от амортизатора, но нагружает ту же точку на балке через нижний рычаг.
Защита штока: Шток амортизатора прикрыт резиновым гофром для предотвращения загрязнения и коррозии.

Элемент крепления	Расположение	Особенность
Верхняя опора	Кузов (арка колеса)	Содержит демпфер и изолятор, воспринимает осевые и боковые нагрузки
Нижняя проушина	Кронштейн задней балки	Фиксируется болтом с резинометаллической втулкой, допускает качание балки

Принцип работы креплений: Верхний узел позволяет штоку поворачиваться и перемещаться вертикально, нижний – обеспечивает качание амортизатора вместе с балкой при ходах сжатия/отбоя.
Эксплуатационные требования: Регулярная проверка целостности резиновых втулок и отбойников, отсутствие люфтов в верхней опоре, контроль затяжки крепежных гаек.
Ремонт: Замена амортизатора требует демонтажа колеса, откручивания нижнего болта и верхней гайки в багажнике. Обязательна проверка состояния сопрягаемых элементов (кронштейна балки, резьбы штока).

Пружины подвески: установка и их функции

В задней подвеске типа "полузависимая торсионная балка" Peugeot 206 пружины установлены вертикально, отдельно от амортизаторов. Каждая пружина располагается между верхним опорным чашкой, закрепленной на кузове (в арке колеса), и нижним опорным чашкой, интегрированной непосредственно в саму торсионную балку подвески. Такая схема "пружина отдельно, амортизатор отдельно" характерна для данного типа конструкции.

Пружины задней подвессии Peugeot 206 представляют собой винтовые цилиндрические элементы, изготовленные из высокопрочной пружинной стали. Они не имеют регулировки жесткости в штатном исполнении и подбираются производителем под конкретную модификацию автомобиля (тип кузова, двигатель). Нижняя часть пружины надежно фиксируется в чашке балки, а верхняя – в чашке кузова, часто с использованием резиновых демпфирующих прокладок (отбойников) для снижения шумов и вибраций.

Основные функции пружин задней подвески

Пружины выполняют несколько ключевых функций, критически важных для работы подвески:

Поддержание веса кузова: Основная задача – воспринимать статическую и динамическую нагрузку от массы автомобиля (кузова, пассажиров, груза) и удерживать кузов на расчетной высоте дорожного просвета.
Поглощение неровностей дороги: Пружины сжимаются при наезде колеса на препятствие, аккумулируя энергию удара. При сжатии они смягчают удар, передаваемый на кузов.
Возврат колеса в исходное положение: После сжатия на неровности пружина, распрямляясь за счет своей упругости, возвращает колесо в контакт с дорожным покрытием, обеспечивая постоянное сцепление.
Обеспечение плавности хода: Совместно с амортизаторами, которые контролируют скорость сжатия и отбоя пружины, они отвечают за комфорт при движении, сглаживая толчки и вибрации.
Стабилизация геометрии подвески: Поддерживая заданный клиренс, пружины косвенно влияют на правильность установки углов развала/схождения задних колес.

Характеристика	Описание (Типично для Пежо 206)
Тип	Винтовые цилиндрические, с постоянным шагом витка
Расположение	Отдельно от амортизаторов, вертикально над балкой
Крепление верхнее	Опорная чашка в кузове арки колеса (+ резиновый буфер)
Крепление нижнее	Опорная чашка на торсионной балке
Особенности	Различаются по жесткости/длине для разных модификаций (3/5 дв., тип двигателя)

Эксплуатация и ремонт: Главные проблемы с пружинами – это проседание (потеря упругости и высоты, ведущая к уменьшению клиренса и ухудшению комфорта/управляемости) и поломка (обычно крайнего витка из-за усталости металла или коррозии). При замене пружин критически важно устанавливать пару (обе на задней оси) и использовать пружины, строго соответствующие модели и спецификации автомобиля (учитывая тип кузова и двигатель), так как их характеристики влияют на безопасность и поведение машины на дороге. Замена требует применения специальных стяжек пружин из-за высокого давления, даже когда автомобиль вывешен.

Стабилизатор поперечной устойчивости: устройство и роль

Стабилизатор поперечной устойчивости задней подвески Peugeot 206 представляет собой U-образный металлический торсион, соединяющий продольные рычаги подвески через резинометаллические элементы. Конструктивно он состоит из центральной изогнутой штанги диаметром 14-16 мм, жестко закрепленной в двух опорах на кузове, и двух концевых тяг, связывающих его с рычагами посредством шаровых шарниров или сайлент-блоков.

Основная функция элемента – противодействие крену кузова при поворотах за счет перераспределения нагрузки между правым и левым колесами. При наклоне автомобиля штанга скручивается, создавая упругое сопротивление и прижимая внешнее колесо к дорожному покрытию. Это существенно улучшает сцепление шин с асфальтом и стабилизирует траекторию движения.

Ключевые особенности работы и обслуживания

Принцип действия: Создание обратного крутящего момента при разном ходе подвески справа и слева
Эксплуатационные требования: Регулярная диагностика шарниров тяг (люфт, стук) и состояния резиновых втулок (трещины, расслоение)
Типовые неисправности:
1. Разрыв сайлент-блоков крепления
2. Износ шаровых наконечников тяг стабилизатора
3. Деформация штанги от ударов

Параметр	Характеристика
Диаметр штанги	14 мм (1.1/1.4 л), 16 мм (1.6 л/спорт)
Ресурс втулок	60-80 тыс. км
Ресурс тяг	40-60 тыс. км

При замене элементов обязательна последующая проверка углов развала-схождения. Усилие затяжки крепежных болтов составляет 40-45 Н·м для втулок и 35 Н·м для тяг. Игнорирование неисправностей стабилизатора приводит к ухудшению курсовой устойчивости и ускоренному износу шин.

Реактивные тяги: их расположение и задачи

Реактивные тяги (продольные рычаги) – ключевые элементы задней подвески Peugeot 206 с торсионной балкой. Они жёстко связывают кузов автомобиля с поперечной балкой подвески, обеспечивая контроль над её перемещениями в продольной плоскости. Без этих деталей балка получала бы неконтролируемую свободу движения при разгоне, торможении или наезде на неровности.

На Peugeot 206 две реактивные тяги установлены продольно под днищем кузова. Каждая тяга крепится одним концом через резинометаллическую втулку к кронштейну на кузове (в районе центрального тоннеля), а другим – аналогичным соединением к торсионной балке возле ступичных узлов. Такое расположение формирует треугольник жёсткости, ограничивающий смещения оси.

Основные задачи реактивных тяг

Поглощение продольных нагрузок: восприятие сил инерции при разгоне/торможении, предотвращение смещения заднего моста вперёд-назад.
Стабилизация траектории: минимизация продольного раскачивания балки для сохранения углов установки колёс.
Передача крутящего момента: передача усилий от реактивных моментов при ускорении на кузов без деформации подвески.
Снижение вибраций: демпфирование ударов от дороги через резиновые втулки для комфорта.

Важно: Реактивные тяги работают исключительно на продольные нагрузки. Боковую устойчивость и поперечное позиционирование балки обеспечивают поперечные стяжки (тяги Панара).

Торсионные валы в балке и их назначение

Торсионные валы являются ключевым элементом задней подвески типа "балка Пежо" на Peugeot 206. Они интегрированы непосредственно в саму балку заднего моста, проходя вдоль её оси параллельно друг другу. Каждый вал жестко соединён с одним из рычагов подвески и выполняет функцию упругого элемента.

Принцип работы основан на скручивании валов под действием вертикальных нагрузок. Когда одно колесо наезжает на неровность, соответствующий торсионный вал закручивается, обеспечивая ход подвески. Второй вал при этом также подвергается частичному скручиванию, что создаёт упругую связь между колёсами и стабилизирует автомобиль.

Конструкция и функции

Основные особенности торсионных валов в балке:

Упругая связь: Служат альтернативой пружинам, воспринимая вертикальные усилия от колёс
Стабилизация: Обеспечивают поперечную жёсткость балки и уменьшают крен кузова
Простота: Отсутствие отдельных пружин снижает массу и упрощает конструкцию
Регулировка клиренса: Допускают коррекцию высоты задней части путём переустановки валов в шлицах

Характеристика	Описание
Материал	Легированная сталь с высокой упругостью
Крепление	Фиксация в шлицевых соединениях рычагов и поперечины балки
Взаимодействие	Синхронное скручивание при работе подвески

Эксплуатация требует контроля состояния защитных чехлов шлицевых соединений – их повреждение приводит к коррозии и заклиниванию. Основные неисправности включают просадку подвески из-за усталости металла валов и стуки при износе шлицев. Ремонт предусматривает замену валов в сборе с балкой или их установку в новое положение для восстановления клиренса.

Подшипник ступицы заднего колеса: особенности конструкции

В задней подвеске Peugeot 206 применяется закрытый двухрядный шариковый или роликовый подшипник ступицы, интегрированный в единый неразборный узел с фланцем крепления колеса. Конструкция выполнена в виде готового картриджа, запрессованного в поворотный кулак и фиксируемого стопорным кольцом. Внутренняя обойма жестко соединена со ступицей, наружная – с корпусом подвески, что обеспечивает передачу нагрузок при вращении колеса.

Особенностью данного узла является комбинированная функция: подшипник одновременно служит осью вращения колеса и посадочной базой для тормозного диска (барабана). Герметизация реализована через двухсторонние металлические пыльники с интегрированными сальниками, заполненными термостойкой смазкой. Отсутствие регулировочных гаек обусловлено предварительным натягом, заданным на заводе при сборке картриджа.

Ключевые эксплуатационные характеристики

Необслуживаемость – узел не требует пополнения смазки в течение всего срока службы
Силовой фланец – интегрированная деталь с 4 шпильками крепления колеса
Абсолютная герметичность – защита от воды, грязи и тормозной пыли
Датчик АБС – наличие посадочного места для импульсного кольца датчика антиблокировочной системы

Параметр	Характеристика
Тип подшипника	Двухрядный радиально-упорный
Способ монтажа	Запрессовка + стопорное кольцо
Ресурс	120-150 тыс. км (при отсутствии ударов)
Симптомы износа	Гул при движении, люфт колеса

Сайлентблоки задней подвески: точки установки

Сайлентблоки (резинометаллические шарниры) являются критически важными элементами задней подвески Peugeot 206. Они обеспечивают необходимое упругое соединение между жесткими металлическими компонентами подвески, поглощая вибрации и гася удары, передаваемые от колес на кузов, а также позволяя элементам подвески совершать ограниченные угловые перемещения относительно друг друга.

Износ сайлентблоков напрямую влияет на управляемость, устойчивость автомобиля, комфорт езды и равномерность износа шин. Их неисправность проявляется стуками, вибрациями, ухудшением курсовой устойчивости (автомобиль "рыскает"), неравномерным износом протектора, а в запущенных случаях может привести к повреждению других элементов подвески или нарушению геометрии.

Основные точки установки сайлентблоков

В конструкции задней подвески Peugeot 206 (тип "торсионная балка" или "полузависимая") сайлентблоки установлены в следующих ключевых точках:

Переднее крепление продольного рычага к кузову:
- Этот сайлентблок расположен в передней части продольного рычага (иногда называемого "балкой" или "тягой").
- Он впрессован в проушину рычага и через болт крепится к кронштейну (лонжерону) кузова автомобиля.
- Испытывает самые значительные нагрузки при разгоне, торможении и восприятии реактивного момента от колеса.
Заднее крепление продольного рычага к балке моста:
- Находится в задней части продольного рычага, где он соединяется непосредственно с поперечной торсионной балкой заднего моста.
- Сайлентблок запрессован в проушину рычага, а внутренняя втулка надевается на ось, жестко закрепленную на балке моста.
- Основная функция – обеспечение возможности небольшого углового перемещения рычага относительно балки при работе подвески.
Крепление тяги стабилизатора поперечной устойчивости:
- Стабилизатор поперечной устойчивости (если он есть в конкретной комплектации) крепится к продольным рычагам через короткие тяги (линки).
- На концах этих тяг установлены сайлентблоки (часто сферические или резиновые втулки).
- Один конец тяги крепится сайлентблоком к кронштейну на продольном рычаге, другой – аналогично к плечу стабилизатора.
- Работают в основном на скручивание при кренах кузова.

Правильная установка и состояние сайлентблоков в каждой из этих точек гарантируют корректную работу всей задней подвески. Замена изношенных сайлентблоков требует демонтажа соответствующих элементов (рычагов, тяг стабилизатора) и использования специального прессового оборудования или съемников для их запрессовки/выпрессовки, с обязательным соблюдением моментов затяжки крепежных болтов.

Точка установки	Назначение	Особенности нагрузки
Переднее крепление продольного рычага	Соединение рычага с кузовом	Осевые, радиальные, моменты (разгон/торможение)
Заднее крепление продольного рычага	Соединение рычага с балкой моста	Угловые перемещения (ход подвески)
Крепление тяги стабилизатора	Соединение стабилизатора с рычагом	Скручивание (бортовые крены)

Принцип поглощения вертикальных усилий при наезде на препятствие

При наезде на препятствие колесо задней оси Peugeot 206 получает резкий вертикальный импульс. Данное усилие через ступицу передаётся на рычаги подвески (поперечный и продольный), которые начинают сжимать амортизаторную стойку. Пружина воспринимает основную часть ударной нагрузки, сжимаясь и аккумулируя энергию удара.

Одновременно с работой пружины гидравлический амортизатор преобразует кинетическую энергию движения в тепловую. Поршень амортизатора перемещается внутри цилиндра, продавливая масло через калиброванные клапаны и отверстия. Это создаёт контролируемое сопротивление сжатию, гасящее инерцию кузова и предотвращающее раскачивание.

Ключевые этапы работы

Фаза сжатия: Амортизатор укорачивается, масло перетекает в полость над поршнем через компрессионный клапан. Сопротивление клапана смягчает удар.
Демпфирование отбоя: После проезда препятствия пружина распрямляется, выталкивая шток амортизатора. Масло продавливается через клапан отбоя, замедляя возврат подвески в исходное состояние.
Стабилизация: Резинометаллические шарниры (сайлентблоки) в точках крепления рычагов гасят вибрации и обеспечивают плавное возвращение узлов в нейтральное положение.

Элемент	Функция при ударе	Результат воздействия
Пружина	Сжатие и накопление энергии	Смягчение толчка
Амортизатор	Гидравлическое сопротивление сжатию/отбою	Гашение колебаний
Сайлентблоки	Поглощение высокочастотных вибраций	Снижение шума и усталости металла

Синхронная работа этих компонентов минимизирует передачу удара на кузов, сохраняя контакт колеса с дорогой и устойчивость автомобиля. Ресурс системы напрямую зависит от состояния амортизаторов и целостности упругих элементов.

Работа подвески при вхождении в поворот: кинематика

При вхождении Peugeot 206 в поворот возникают значительные боковые силы инерции, воздействующие на кузов и подвеску. Центробежная сила стремится сдвинуть кузов наружу поворота, создавая крен. Задняя подвеска с полузависимой торсионной балкой (поперечной торсионной балкой со встроенным стабилизатором поперечной устойчивости) имеет специфическую кинематику, определяющую ее реакцию на эти нагрузки.

Ключевой особенностью является то, что оба продольных рычага подвески жестко связаны между собой упругой U-образной балкой (торсионом). Эта балка выполняет двойную функцию: служит упругим элементом (торсионом) и стабилизатором поперечной устойчивости. При крене кузова балка работает на скручивание.

Процессы в подвеске во время поворота

Рассмотрим кинематику на примере левого поворота (кузов кренится вправо):

Наружное колесо (правое):
- Испытывает повышенную вертикальную нагрузку от переноса массы.
- Боковая сила стремится "загнать" колесо под кузов.
- Продольный рычаг правого колеса стремится подняться вверх относительно кузова.
- Пружина сжимается, амортизатор работает на сжатие.
- Верхняя точка крепления амортизатора/пружины к кузову смещается наружу и вниз относительно колеса.
Внутреннее колесо (левое):
- Вертикальная нагрузка уменьшается.
- Продольный рычаг левого колеса стремится опуститься вниз.
- Пружина разжимается, амортизатор работает на отбой.
- Верхняя точка крепления амортизатора/пружины к кузову смещается внутрь и вверх относительно колеса.
Работа торсионной балки (стабилизатора):
- Попытка правого рычага подняться, а левого – опуститься вызывает скручивание центральной U-образной балки.
- За счет своей упругости балка сопротивляется этому скручиванию.
- Это сопротивление передается обратно на рычаги: балка поднимает опускающееся внутреннее колесо и прижимает поднимающееся внешнее колесо, уменьшая крен кузова и стабилизируя положение колес относительно дороги.
Изменение углов установки колес:
- Развал: Из-за конструкции рычагов и крена кузова, внешнее колесо приобретает небольшой отрицательный развал (верхняя часть колеса наклоняется к центру поворота), улучшая сцепление в повороте. Внутреннее колесо, наоборот, получает небольшой положительный развал, что менее критично из-за сниженной нагрузки.
- Схождение: Геометрия рычагов обычно спроектирована так, что при крене и работе подвески задняя ось демонстрирует небольшое пассивное подруливание (чаще всего в сторону недостаточной поворачиваемости). Конкретное поведение (устойчивость или подруливание) зависит от конструкции точек крепления рычагов ("виртуальная ось" их качания).

Таким образом, кинематика задней подвески Peugeot 206 в повороте обеспечивает компромисс между комфортом, стабилизацией кузова за счет скручивания балки и управляемым изменением углов установки колес, преимущественно развала, для сохранения контакта с дорогой.

Взаимодействие пружин и амортизаторов при колебаниях

Пружина воспринимает вертикальные нагрузки от неровностей дороги, сжимаясь при наезде на препятствие и расширяясь при снятии нагрузки. Амортизатор, расположенный соосно с пружиной, соединяет кузов и подвеску, обеспечивая гидравлическое сопротивление перемещению штока. При сжатии подвески рабочая жидкость в амортизаторе перетекает через клапаны в компенсационную камеру, а при отбое (растяжении) – возвращается в основной цилиндр через дросселирующие отверстия.

Во время колебаний кинетическая энергия удара преобразуется пружиной в потенциальную, а амортизатор рассеивает эту энергию в тепло через гидравлическое трение. Без демпфирующего элемента пружина совершала бы многократные неконтролируемые колебания после каждого воздействия. Скорость перемещения штока амортизатора прямо влияет на силу сопротивления: резкие ходы (при попадании в яму) создают максимальное демпфирование, медленные (крен в повороте) – минимальное.

Ключевые аспекты совместной работы

Синхронность действий: пружина определяет ход подвески, амортизатор – скорость перемещения элементов.
Режим сжатия: пружина аккумулирует энергию удара, амортизатор замедляет сжатие, предотвращая резкий удар кузова.
Режим отбоя: пружина разжимается, амортизатор ограничивает скорость обратного хода, исключая "отскок" колеса.

Состояние	Роль пружины	Роль амортизатора
Сжатие (наезд на препятствие)	Поглощает удар, деформируется	Создает сопротивление сжатию, гасит инерцию
Отбой (возврат в исходное положение)	Восстанавливает форму, толкает кузов вверх	Контролирует скорость разжатия, устраняет раскачивание

Эксплуатация с неисправным амортизатором приводит к прогрессирующему разрушению подвески: пружина теряет стабильность, возникают "пробои", ускоряется износ сайлент-блоков и опор. При замене компонентов обязательна синхронная установка пар амортизаторов на одну ось и проверка состояния посадочных чашек пружин.

Схема передачи силы торможения через заднюю подвеску

При торможении усилие от колес передается через ступицу непосредственно на продольные рычаги торсионной балки. Эти рычаги жестко соединены с поперечной балкой, но критически важную роль играют их передние крепления к кузову через резинометаллические шарниры (сайлент-блоки). Именно сайлент-блоки воспринимают основную долю продольной нагрузки, возникающей при замедлении автомобиля, и передают ее на кузовные кронштейны.

Поперечная торсионная балка, обеспечивающая упругую связь между правым и левым колесами, в передаче продольных тормозных усилий не участвует – ее функция ограничена сопротивлением кренам при поворотах и независимости ходов подвески. Амортизаторы, закрепленные между рычагами и кузовом, передают лишь незначительную часть тормозного усилия, так как их основное назначение – гашение вертикальных колебаний.

Ключевые элементы передачи тормозного усилия

Компонент	Роль в передаче усилия
Ступица колеса	Точка приложения силы от тормозного механизма
Продольный рычаг	Передает усилие от ступицы к сайлент-блокам
Передний сайлент-блок рычага	Основной элемент передачи продольного усилия на кузов
Кронштейн крепления на кузове	Фиксирует усилие и обеспечивает связь с несущей системой

Эксплуатационные последствия износа: Разрушение сайлент-блоков крепления рычагов приводит к:

Люфту колес при торможении
Вибрациям руля и кузова
Уводу автомобиля с траектории
Ускоренному износу шин

При ремонте обязателен контроль состояния и момента затяжки болтов крепления рычагов, а замена сайлент-блоков требует использования специального съемника и соблюдения углов установки.

Роль стабилизатора в борьбе с креном кузова

Стабилизатор поперечной устойчивости на задней подвеске Peugeot 206 представляет собой U-образную торсионную штангу, соединяющую противоположные колеса через рычаги подвески. Его ключевая задача – противодействовать боковому крену кузова при поворотах, резкой смене направления движения или неравномерной нагрузке. Конструктивно он интегрирован с поперечными рычагами подвески через резиновые втулки и стойки стабилизатора.

Принцип работы основан на скручивающем усилии: когда одно колесо приподнимается относительно другого (например, в повороте внешнее колесо вывешивается), стабилизатор закручивается, создавая упругое сопротивление. Это сопротивление "притягивает" вывешенное колесо вниз, одновременно приподнимая второе колесо оси, выравнивая положение кузова относительно дороги и минимизируя крен.

Эксплуатационные особенности и влияние на управляемость

Исправный стабилизатор существенно улучшает курсовую устойчивость автомобиля: снижает раскачку, повышает точность руления и сцепление колес с покрытием в виражах. Без него крен кузова усиливается, что провоцирует опасный снос задней оси и потерю контроля. Критически важна целостность крепежных элементов – трещины в штанге, износ втулок или деформация стоек приводят к стукам, "плаванию" задней части и ускоренному износу шин.

Основные компоненты для обслуживания:

Резинометаллические втулки (фиксируют стабилизатор к кузову)
Стяжные хомуты втулок
Стойки стабилизатора (соединяют концы штанги с рычагами)
Защитные пыльники (на стойках)

Признак неисправности	Последствие для подвески
Стук или скрип сзади на неровностях	Разрушение втулок/стоек, люфт соединений
Чрезмерный крен в поворотах	Снижение эффективности стабилизации
Вибрация задней оси	Дисбаланс из-за деформированной штанги

При ремонте обязательна проверка геометрии штанги и момента затяжки крепежей. Установка усиленных полиуретановых втулок повышает жесткость и ресурс, но может увеличить вибронагруженность кузова. Поврежденную штангу заменяют только в сборе – попытки правки нарушают структуру металла и снижают прочность.

Техническое обслуживание: плановые осмотры задшей подвески

Регулярные осмотры задней подвески Peugeot 206 критически важны для безопасности, управляемости и предотвращения дорогостоящих поломок. Они позволяют своевременно выявить износ компонентов до возникновения критических повреждений других узлов автомобиля.

Проверки рекомендуется проводить каждые 10-15 тыс. км пробега или при каждом плановом ТО. Основное внимание уделяют амортизаторам, пружинам, рычагам, втулкам, сайлентблокам, стабилизатору поперечной устойчивости и крепежным элементам.

Ключевые этапы и параметры контроля

Визуальный осмотр:

Амортизаторы: проверка на подтеки масла, повреждения корпуса, коррозию штока.
Пружины: поиск трещин, деформаций, снижения высоты.
Рычаги и кронштейны: контроль целостности (трещины, следы ударов), состояния креплений.
Стабилизатор поперечной устойчивости: осмотр стоек и втулок на предмет разрывов, расслоения резины.

Проверка зазоров и люфтов:

Диагностика сайлентблоков рычагов на радиальный и осевой люфт монтировкой
Контроль опорных подшипников и втулок амортизаторов
Измерение зазоров в местах крепления поперечной балки к кузову

Элемент	Критерий замены
Сайлентблоки рычагов	Видимые разрывы резины, люфт > 3 мм, расслоение
Втулки стабилизатора	Растрескивание, потеря упругости, скрипы при раскачке
Амортизаторы	Масляные потёки > 50% площади, провалы при резком сжатии

Дополнительные действия: Очистка дренажных отверстий в поперечной балке для предотвращения коррозии, проверка момента затяжки резьбовых соединений (особенно креплений амортизаторов и рычагов). При обнаружении дефектов узел подлежит замене парой на обеих сторонах оси.

Проверка состояния пыльников амортизаторов и сайлентблоков

Регулярный визуальный осмотр пыльников амортизаторов критичен для предотвращения утечки масла и выхода стоек из строя. Обращайте внимание на трещины, разрывы резины, отсутствие фиксации в посадочных канавках или следы масляных подтёков на поверхности амортизатора. Повреждённый пыльник немедленно пропускает грязь и влагу к штоку, вызывая коррозию и износ сальника.

Контроль сайлентблоков передних рычагов и задней балки требует проверки целостности резиновых втулок и их соединения с металлическими втулками. Используйте монтажку для создания рычажного усилия в местах креплений – чрезмерный люфт, расслоение резины, трещины или характерный скрип при раскачке свидетельствуют об износе. Особое внимание уделите верхним креплениям амортизаторов и реактивным тягам.

Ключевые этапы диагностики

Пыльники амортизаторов:
1. Очистите поверхность от грязи
2. Сожмите резину для выявления микротрещин
3. Проверьте плотность прилегания к штоку и корпусу
Сайлентблоки:
- Передние нижние рычаги: люфт при покачивании колеса в вертикальной плоскости
- Реактивные тяги: деформация при разгоне/торможении
- Крепления балки: визуализация разрывов резины

Важно: Замену повреждённых элементов проводите незамедлительно – эксплуатация с дефектными пыльниками или сайлентблоками ускоряет износ смежных узлов. При установке новых деталей избегайте перекоса втулок и используйте специальную смазку.

Элемент	Признак неисправности	Риск игнорирования
Пыльник амортизатора	Видимые разрывы, масляные потёки	Заклинивание штока, разрушение опорного подшипника
Сайлентблок рычага	Люфт > 3 мм, "пробой" при проезде неровностей	Деформация рычага, нарушение развала-схождения

Контроль уровня посторонних шумов при эксплуатации

Регулярная диагностика акустических аномалий задней подвески Peugeot 206 критична для предотвращения прогрессирующих повреждений. Характер звука (стук, скрип, гул) указывает на конкретный дефектный узел: глухие удары обычно свидетельствуют об износе втулок или амортизаторов, металлический скрежет – о разрушении сайлент-блоков рычагов, свист – о проблемах с тормозными механизмами. Контроль выполняется при медленном проезде неровностей с открытыми окнами.

Локализация источника требует последовательной проверки компонентов. Начинают с визуального осмотра на подъемнике: выявляют трещины резиновых элементов, подтёки масла с амортизаторов, люфты в соединениях. Далее проводят ручное раскачивание кузова для оценки демпфирования и прослушивания точек крепления пружин. Особое внимание уделяют состоянию реактивных тяг и их креплений к кузову – здесь часто возникают люфты, вызывающие звонкие щелчки.

Методы диагностики и устранения распространённых шумов

Стук на мелких кочках: проверка опорных подшипников стоек, затяжки гайки штока амортизатора (момент 60 Н·м), целостности буфера сжатия.
Скрип при торможении/разгоне: диагностика втулок реактивных тяг (замена в сборе), осмотр кронштейна стабилизатора поперечной устойчивости.
Гул/вибрация на скорости: контроль подшипников ступиц колес (вывешивание оси и проверка люфта), балансировки колёс.

Важно: Перед заменой деталей исключите посторонние шумы от элементов кузова (крепление запаски, бампера) или выхлопной системы. Используйте оригинальные сайлент-блоки – дешёвые аналоги быстро теряют эластичность, провоцируя рецидив проблемы. После ремонта обязательна проверка углов установки задних колёс.

Шум	Вероятная причина	Способ проверки
Щелчки при повороте	Износ шарнира продольного рычага	Люфт-контроль при покачивании рычага монтировкой
Скрип на неровностях	Деформация или коррозия пружины	Визуальный осмотр витков, поиск контакта с рычагом
Дребезжание	Ослабление крепления амортизатора	Контроль момента затяжки верхней и нижней гаек

Опасные дефекты дороги: влияние на ресурс балки

Задняя торсионная балка Peugeot 206 подвергается экстремальным нагрузкам при проезде неровностей. Ударные воздействия концентрируются в зонах крепления рычагов, сварных швах и местах соединения с кузовом. Постоянные динамические перегрузки ускоряют усталостное разрушение металла, снижая расчетный ресурс конструкции на 30-50%.

Критическими дефектами дорожного покрытия являются: глубина выбоин более 5 см, острые кромки на стыках дорожных плит, необработанные рельсовые пути, лежачие полицейские с нарушением геометрии. При скорости свыше 40 км/ч такие препятствия создают ударную нагрузку, превышающую допустимую для подвески в 2-3 раза.

Ключевые риски и последствия

Дефект дороги	Вид нагрузки	Повреждаемые элементы балки
Глубокие выбоины	Ударно-изгибающая	Торсионы, кронштейны амортизаторов
Рельсовые пути	Скручивающая	Сварные швы, посадочные места подшипников
Лежачие полицейские	Диагональный изгиб	Продольные лонжероны балки
Резкие перепады высот	Отрывная	Проушины крепления к кузову

Характерные неисправности, вызванные плохими дорогами:

Деформация оси – нарушение развала-схождения задних колес
Трещины в зонах сварки – начинаются от технологических отверстий
Коррозионное разрушение – в местах сколов лакокрасочного покрытия после ударов
Выкрашивание подшипников – из-за вибраций при постоянной езде по "гребенке"

Для диагностики критических повреждений балки необходимо каждые 15 000 км проверять:

Соосность колес с помощью оптического стенда
Люфт ступичных подшипников методом покачивания колеса
Целостность сварных швов специальным магнитным дефектоскопом
Геометрию крепежных отверстий шаблоном

Признаки неисправности задних амортизаторов Пежо 206

Износ задних амортизаторов Peugeot 206 напрямую влияет на безопасность, управляемость и комфорт. Своевременное выявление симптомов позволяет избежать ускоренного разрушения других компонентов подвески и повысить устойчивость автомобиля.

Основные признаки неисправности проявляются как в изменении поведения машины на дороге, так и визуально при осмотре. Игнорирование этих сигналов ведет к ухудшению сцепления колес с дорожным покрытием, особенно на мокрой трассе или при экстренном торможении.

Характерные симптомы износа

Увеличение продольной раскачки – кузов заметно "клюет носом" при торможении и "приседает" при резком старте.
Боковая неустойчивость – автомобиль чрезмерно кренится в поворотах, требует постоянных подруливаний на прямой дороге.
Продолжительные колебания – после проезда неровностей (лежачих полицейских, ям) кузов долго не успокаивается, совершая более 2-3 циклов "раскачки".
Стуки и скрипы в задней части – появление посторонних звуков при переезде мелких препятствий, указывающих на нарушение крепления или поломку демпфера.
Вибрация руля и кузова – усиление дрожи на скорости, особенно ощутимой на задних сиденьях.
Неравномерный износ шин – появление "пятнистого" стирания протектора или волнистых участков на поверхности покрышек.

Визуальные индикаторы при осмотре:

Масляные подтеки на корпусе амортизатора – свидетельство разгерметизации и утечки гидравлической жидкости.
Деформация штока, следы коррозии или механических повреждений на защитном кожухе.
Трещины или отслоение резиновых втулок крепления к кузову и балке подвески.
Нехарактерный наклон колеса (при сильном износе опорных элементов).

Для точной диагностики рекомендуется провести "тест на раскачку": энергично надавить на заднюю часть авто в районе колеса и резко отпустить. Исправный амортизатор гасит колебания за один цикл, неисправный позволяет кузову совершить несколько движений вверх-вниз.

Методы диагностики люфтов ступичных подшипников

Своевременное выявление люфта в ступичном подшипнике критически важно для безопасности, так как прогрессирующий износ может привести к заклиниванию узла, повреждению ступицы, ШРУСа или даже потере колеса. На Peugeot 206, с его полузависимой задней подвеской со скручивающейся балкой, диагностика задних ступичных подшипников имеет свои особенности.

Люфт возникает из-за выработки дорожек качения и тел качения подшипника, ослабления его запрессовки в ступицу или поворотный кулак (перед), либо износа посадочных мест. Диагностика направлена на выявление как радиального, так и осевого люфта, часто проявляющихся совместно.

Основные методы диагностики люфта

Для выявления люфтов применяют несколько взаимодополняющих методов:

Визуальный осмотр и контроль на слух:
- Осмотр пыльников, сальников подшипника на целостность и отсутствие течи смазки.
- Проверка наличия видимого биения колеса при его вращении (автомобиль на подъемнике/яме).
- Прослушивание характерного гула, грохота или хруста при вращении колеса рукой (на весу) и при движении автомобиля (звук меняется в зависимости от скорости, нагрузки в повороте).
Проверка люфта колеса вручную (на весу):
- Автомобиль поднимают, колесо вывешивают.
- Руки располагают в положении "3 и 9 часов" на колесе. Резкими рывками на себя/от себя проверяют наличие продольного (осевого) люфта.
- Руки располагают в положении "12 и 6 часов". Резкими рывками проверяют наличие вертикального (радиального) люфта.
- Люфт ощущается как отчетливый стук или перемещение колеса относительно ступицы/поворотного кулака. Важно: на задней оси Peugeot 206 незначительный люфт может ощущаться из-за особенностей зазоров в полуоси, но он должен быть минимальным.
Проверка люфта с помощью люфтомера (индикаторной стойки):
- Самый точный метод количественной оценки люфта.
- Колесо вывешивается. Индикатор (микрометрическая головка) надежно крепится магнитной стойкой к неподвижной части подвески (например, к балке или рычагу).
- Наконечник индикатора упирается в строго определенную точку ступицы или внутренней части колесного диска (ближе к центру).
- Покачивая колесо руками в направлениях проверки (осевом/радиальном), фиксируют показания отклонения стрелки индикатора. Значение люфта сравнивают с допусками завода-изготовителя (обычно не более 0.05-0.1 мм для нового подшипника, критичным считается свыше 0.2-0.3 мм).
Диагностика в движении:
- Характерный нарастающий гул или вой, меняющий тональность при изменении скорости.
- Шум часто усиливается в поворотах: при повороте налево нагрузка увеличивается на правый подшипник, и его шум становится громче (и наоборот).
- Появление вибраций на кузове или рулевом колесе (особенно актуально для передних подшипников).
Контроль нагрева:
- После поездки (особенно длительной или скоростной) можно осторожно рукой проверить температуру ступицы каждого колеса через диск. Сильно нагретая ступица (по сравнению с другими) указывает на перетяжку подшипника, недостаток смазки или критический износ.

Метод	Что выявляет	Точность/Особенности	Сложность
Визуальный осмотр/на слух	Грубые дефекты, шум	Субъективно, предварительная оценка	Низкая
Проверка руками (на весу)	Ощутимый осевой/радиальный люфт	Субъективно, зависит от опыта	Средняя
Измерение люфтомером	Точная величина люфта (мм)	Объективно, количественная оценка	Высокая (требует инструмент)
Диагностика в движении	Шум, вибрации под нагрузкой	Выявляет работу под реальными условиями	Средняя (интерпретация звука)
Контроль нагрева	Перегрев подшипника	Косвенный признак серьезной проблемы	Низкая

Рекомендации: Для достоверной диагностики люфта ступичного подшипника на Peugeot 206 необходимо комбинировать методы, особенно ручную проверку на весу и измерение индикатором. Проверку в движении используют для подтверждения и локализации источника шума. Любое подозрение на повышенный люфт или шум – повод для углубленной проверки, так как неисправный ступичный подшипник напрямую влияет на безопасность управления.

Замена пружин задней подвески: подготовка и порядок работ

Перед началом работ подготовьте необходимые инструменты и материалы: новый комплект пружин (обязательно для конкретной модификации Пежо 206), домкрат, опорные стойки ("козелки"), набор торцевых головок и воротков, съемник стоек амортизаторов, молоток, монтировки, средства защиты (очки, перчатки). Проверьте состояние смежных элементов подвески – сайлент-блоков, рычагов, амортизаторов – так как доступ к ним будет открыт.

Убедитесь, что автомобиль стоит на ровной твердой поверхности. Зафиксируйте передние колеса противооткатными башмами. Ослабьте затяжку гаек задних колес, еще когда автомобиль стоит на земле. Поднимите заднюю часть машины домкратом, установите надежно на опорные стойки и снимите колеса.

Последовательность демонтажа и монтажа

Демонтаж амортизатора:
- Отсоедините нижнее крепление стойки амортизатора к балке подвески (гайка/болт).
- Снимите верхнее крепление амортизатора в арке кузова, открутив гайку в багажнике (предварительно снимите обшивку, если требуется).
- Аккуратно выведите стойку амортизатора вниз и извлеките ее.
Снятие старой пружины:
- После снятия амортизатора пружина освобождается и может быть извлечена вручную. Возможно, потребуется прижать рычаг монтировкой для снятия напряжения.
- Внимание: Не разбирайте подвеску, не сняв амортизатор – пружина находится в сжатом состоянии!
Подготовка и установка новой пружины:
- Тщательно очистите посадочные площадки (чашки) на рычаге и кузове от грязи и коррозии.
- Убедитесь, что новые пружины полностью идентичны старым по маркировке, количеству витков и цветовой метке.
- Установите пружину строго по меткам ориентации (обычно окрашенный виток вниз) в нижнюю чашку рычага. Верхний виток должен войти в паз кузовной чашки.
Монтаж амортизатора:
- Установите стойку амортизатора на место, совместив нижнее крепление с проушиной на балке.
- Зафиксируйте нижний болт/гайку предварительно (окончательная затяжка позже).
- Закрепите верхнюю часть амортизатора в арке кузова гайкой с требуемым моментом.
Завершение работ:
- Установите колесо, опустите автомобиль на землю.
- Окончательно затяните гайки крепления колес и нижнего крепления амортизатора с указанным в руководстве моментом (обычно 50-65 Н·м для амортизатора).
- Проведите визуальный контроль положения пружины и всех соединений.

Ключевые моменты	Требования
Момент затяжки нижнего болта амортизатора	55 Н·м ± 5 Н·м
Ориентация пружины	Окрашенный виток (более плотный) - вниз
Обязательная проверка после замены	Сход-развал задней оси

Снятие и установка амортизаторной стойки

Перед началом работ убедитесь в наличии необходимого инструмента: ключи на 13, 15, 18, 21, съёмник шаровых опор, домкрат, стяжки пружин. Зафиксируйте автомобиль на ровной площадке стояночным тормозом, подложите противооткатные упоры под передние колёса. Ослабьте гайки заднего колеса, затем поднимите автомобиль домкратом и снимите колесо.

Отсоедините тормозной суппорт и тормозной шланг от кронштейна стойки, зафиксировав суппорт проволокой на кузове (не допускайте провисания шланга). Снимите крепление стабилизатора поперечной устойчивости к рычагу подвески. Открутите гайку нижнего крепления стойки к поворотному кулаку, используя съёмник шаровых для разъединения пальца.

Демонтаж стойки

Откройте багажник, снимите обшивку в районе верхнего крепления стойки.
Удерживая шестигранник штока ключом на 7, открутите гайку верхнего опорного подшипника ключом на 21.
Осторожно выведите стойку вниз через арку колеса, контролируя положение пружины.

Установка новой стойки

Перед монтажом проверьте целостность опорного подшипника и буферов сжатия.
Установите стойку в арку колеса, совместив нижний болт с проушиной поворотного кулака.
Наживите гайку верхнего крепления (не затягивая), затем заведите верхнюю опору в посадочное место кузова.

Критичный момент	Усилие затяжки (Н·м)
Гайка штока амортизатора	60 ± 5
Нижнее крепление к кулаку	55 ± 5
Болт стабилизатора	40 ± 4

Затяните нижнее крепление стойки к поворотному кулаку с указанным моментом. Подключите тормозной суппорт и шланг к кронштейну стойки, закрепите стабилизатор. Установите колесо, опустите автомобиль и окончательно затяните гайки колес в крестообразной последовательности. Обязательно проверьте работу тормозной системы перед началом движения!

Процедура замены сайлентблоков в рычагах балки

Замена сайлентблоков требует демонтажа задней балки подвески. Предварительно подготовьте помещение с ямой или подъёмником, набор инструментов (ключи, головки, съёмники), новые сайлентблоки и запрессовочную оснастку. Обязательно зафиксируйте передние колёса противооткатными башмаками и снимите нагрузку с задней подвески, вывесив автомобиль.

Отсоедините тормозные шланги и ABS-датчики (при наличии), предварительно слейте тормозную жидкость. Ослабьте гайки крепления амортизаторов и стабилизатора поперечной устойчивости. После снятия стопорных болтов осторожно опустите балку в сборе с рычагами, контролируя положение тормозных магистралей.

Этапы замены сайлентблоков

Демонтаж старых втулок:
- Зажмите рычаг в тисках через мягкие прокладки
- Используйте гидравлический съёмник или оправку подходящего диаметра для выпрессовки изношенных сайлентблоков
- Очистите посадочные места в рычагах от коррозии и грязи
Запрессовка новых элементов:
- Смажьте внутренние поверхности рычагов и наружные обоймы втулок мыльным раствором
- Совместите ориентацию сайлентблоков согласно заводской маркировке (нагрузочные оси)
- Равномерно запрессуйте детали с помощью оправки, избегая перекосов

Важные замечания: Не применяйте ударные инструменты при запрессовке – это повреждает резинометаллические шарниры. Контролируйте усилие: перетяжка деформирует втулки. Обязательно замените все стопорные болты новыми, так как они относятся к одноразовым элементам крепежа.

Типичные ошибки	Последствия
Нарушение ориентации сайлентблоков	Преждевременный износ, скрипы, нарушение развала
Использование старых болтов	Ослабление крепления, деформация резьбы
Затяжка под нагрузкой	Заклинивание подвески, ускоренный износ втулок

После установки балки на место затягивайте все крепёжные соединения с рекомендованным моментом только при опущенном на колёса автомобиле (под нагрузкой). Прокачайте тормозную систему, выполните проверку углов установки задних колёс. Первые 100 км избегайте резких манёвров для приработки новых деталей.

Ремонт стабилизатора поперечной устойчивости

Диагностика неисправностей стабилизатора включает проверку люфтов в шарнирах тяг и износа втулок крепления. Характерные признаки проблем – стуки в подвеске при движении по неровностям, крен кузова в поворотах, "увод" автомобиля с траектории. Обязательно проводится визуальный осмотр на наличие трещин или деформации самого стабилизатора.

Подготовка к ремонту требует подъема автомобиля на подъемнике или установки на козлы с демонтажем колес. Необходимо обработать резьбовые соединения проникающей смазкой за несколько часов до работ. Для замены потребуются новые тяги стабилизатора, втулки, стопорные кольца, а также стандартный набор инструментов: головки, воротки, съемники и монтажная лопатка.

Процедура замены тяг и втулок

Открутите гайки крепления тяг к стойкам амортизаторов с помощью накидного ключа или головки.
Снимите стопорные кольца с пальцев тяг, используя плоскогубцы.
Выпрессуйте тяги из посадочных мест в стабилизаторе съемником или монтажной лопаткой.
Ослабьте хомуты крепления втулок стабилизатора к кузову.
Сдвиньте втулки по оси стабилизатора, очистите металл от грязи и остатков резины.
Нанесите мыльный раствор на новые втулки и внутреннюю поверхность скоб крепления.
Установите втулки, совместив технологические прорези с выступами на кузове.
Затяните хомуты с моментом 20 Н·м.

При монтаже новых тяг стабилизатора предварительно наживите пальцы в отверстия стабилизатора и стоек. Затяжку гаек производите на опущенном автомобиле (под нагрузкой) с контролем момента:

Резьба М10	40 Н·м
Резьба М12	65 Н·м

После замены выполните проверку: покачайте автомобиль поперек для оценки отсутствия стуков, совершите тестовый заезд с прохождением поворотов и неровностей. Важно: одновременная замена обеих тяг гарантирует равномерность работы подвески. При обнаружении деформации прутка стабилизатора более 3 мм на длине 500 мм требуется замена узла в сборе.

Регулировка углов развала задних колёс после ремонта

На Peugeot 206 задняя подвеска с торсионной балкой конструктивно не предусматривает штатной регулировки углов развала колёс. Производитель задаёт геометрию жёстко через кронштейны балки и ступичные узлы. Любые вмешательства при ремонте (замена сайлент-блоков, втулок, рычагов или самой балки) могут нарушить заводские параметры, требуя последующей диагностики и коррекции.

Отклонения развала свыше ±1° от нормы (-1°40' ± 30') приводят к ускоренному износу покрышек, ухудшению курсовой устойчивости и изменению поведения автомобиля в поворотах. Проверка обязательна после замены ответственных компонентов подвески или при визуальном признаке неравномерного износа протектора.

Порядок действий после ремонта

Для контроля и корректировки выполните следующие шаги:

Предварительная проверка:
- Убедитесь в отсутствии люфтов ступичных подшипников
- Проконтролируйте давление в шинах (2.2-2.4 bar)
- Проверьте состояние рычагов и отсутствие деформаций балки
Измерение на стенде:
- Проведите компьютерный 3D-сход-развал с полной нагрузкой (бак заправлен, водительское место загружено балластом 75 кг)
- Сравните показатели с нормативом: задний развал -1°40' ± 30'

Методы коррекции:

Ситуация	Способ регулировки	Примечание
Незначительное отклонение (±0.5°)	Сдвиг балки в проушинах крепления	Ослабление болтов крепления балки к кузову, юстировка с динамометрическим затягом 65 Н·м
Критичное отклонение (>1°)	Замена деформированных кронштейнов ступиц, сайлент-блоков или балки	Требует демонтажа подвески, часто вызвано скрытыми повреждениями
Постоянные нарушения	Установка эксцентриковых шайб или регулируемых рычагов (нештатно)	Снижает ресурс подвески, применяется в исключительных случаях

Важно: Затяжку всех резьбовых соединений выполняйте динамометрическим ключом с параметрами, указанными в мануале. После регулировки обязателен тест-драйв для проверки стабильности курса и повторный замер через 500-700 км пробега.

Отсутствие корректного развала провоцирует «увод» задней оси, вибрации на скорости и снижение ресурса шин до 30%. При невозможности достижения нормы штатными методами рекомендована углублённая диагностика геометрии кузова.

Сборка и контрольные затяжки узлов после обслуживания

При сборке задней подвески Peugeo 206 строго соблюдайте последовательность установки демонтированных компонентов. Все резьбовые соединения предварительно наживляются вручную для исключения перекосов и повреждения резьбы. Особое внимание уделите позиционированию торсионной балки, продольных рычагов и амортизаторов – их неправильная ориентация приведет к нарушению геометрии подвески.

Перед финальной затяжкой опустите автомобиль на колеса, чтобы подвеска приняла рабочее положение под весом кузова. Контрольные затяжки выполняются только в этом состоянии динамометрическим ключом с соблюдением углов закручивания (где указано). Использование ударного инструмента на финальном этапе недопустимо.

Ключевые узлы и параметры затяжки

Кронштейны амортизаторов: 55 Н·м
Опора торсионной балки (крепление к кузову): 45 Н·м + доворот на 90°
Продольные рычаги (к балке): 105 Н·м
Стяжные болты задней балки: 75 Н·м
Гайки крепления колес: 90 Н·м (окончательная затяжка после опускания авто)

Обязательно обновите:

Деформированные гайки и болты (особенно элементы с контролируемым натягом).
Самоконтрящиеся гайки и шайбы – повторное использование запрещено.
Пластиковые втулки и защитные чехлы тяг стабилизатора.

Элемент	Момент затяжки (Н·м)	Примечание
Крепление стойки стабилизатора	40	Замена резинометаллических втулок обязательна
Тяга реактивная (поперечная)	65	Контролировать состояние сайлент-блоков
Кронштейн тормозного суппорта	35	Обязательно нанесение медной смазки

После сборки выполните проверку углов установки колес на стенде. Пренебрежение этой операцией приведет к ускоренному износу шин и нарушению курсовой устойчивости. Проведите тестовый заезд на ровном участке дороги для выявления посторонних шумов – их появление указывает на недостаточную затяжку или неучтенные люфты.

Список источников

Официальное руководство по ремонту Peugeot 206 (издательство Haynes или аналоги)
Электронный каталог запчастей Peugeot 206 (Catcar.info)
Техническая документация Peugeot Service Box
Форумы владельцев: Peugeot Club Russia, Drive2.ru (раздел Peugeot 206)
Специализированные СМИ: журналы "За рулём", "Авторевю" (архивные статьи)
Видеоразборы ремонтов задней подвески на YouTube (каналы: "Гараж 206", "Автопрактика")
Учебные пособия по конструкции ходовой части автомобилей (например, В.К. Вахламов)
Инструкции производителей запчастей (Lemförder, TRW, KYB) по установке компонентов подвески
