Замена боковых зеркал ВАЗ-2114 своими руками

Статья обновлена: 18.08.2025

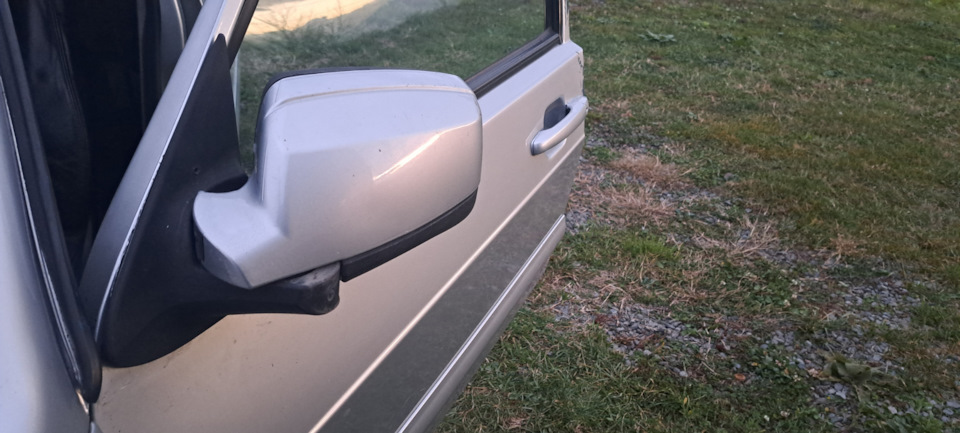

Боковые зеркала ВАЗ-2114 критически важны для безопасности движения и контроля обстановки вокруг автомобиля.

Замена требуется при механических повреждениях, неисправностях регулировки или потере функциональности электропривода. Процедура выполняется самостоятельно с помощью базовых инструментов.

Далее рассмотрим пошаговый алгоритм демонтажа старых зеркал и установки новых, учитывая особенности креплений и подключения электрообогрева.

Подготовка необходимых инструментов

Соберите весь инструмент заранее для экономии времени и комфортной работы. Убедитесь в исправности каждого предмета и отсутствии дефектов на новых зеркалах перед началом монтажа.

Проверьте совместимость приобретенных зеркал с моделью ВАЗ-2114. Обеспечьте хорошее освещение рабочей зоны и чистую поверхность для раскладки деталей.

Перечень инструментов и материалов

Крестовая и плоская отвертки
Набор торцевых головок с воротком
Пластиковый монтажный ломик для демонтажа обшивки
Новые боковые зеркала в сборе

Дополнительно потребуется:

WD-40 для обработки закисших соединений
Чистая ветошь и перчатки
Контрольная лампочка или мультиметр
Изолента для фиксации проводки

Снятие декоративной накладки зеркала

Откройте дверь автомобиля и зафиксируйте зеркало в положении, обеспечивающем максимальный доступ к креплениям накладки. Проверьте наличие пластиковых заглушек или резиновых уплотнителей, скрывающих крепежные элементы – аккуратно подденьте их тонкой отверткой или пластиковым монтажным инструментом.

Обнаружьте крепежные винты (обычно 2-3 штуки), расположенные по периметру корпуса накладки. Используйте крестовую отвертку подходящего размера или шуруповёрт на минимальных оборотах для последовательного выкручивания винтов – избегайте перекоса инструмента, чтобы не повредить резьбу.

Извлечение накладки

После удаления всех винтов:

Возьмитесь за внешний край накладки пальцами обеих рук.
Плавно потяните накладку перпендикулярно плоскости двери, преодолевая сопротивление пластиковых фиксаторов.
При возникновении затруднений слегка подвигайте элемент вверх-вниз для ослабления защелок.
Отложите снятую накладку в сторону, избегая контакта рабочей поверхности с абразивными материалами.

Важно: Не прикладывайте избыточное усилие при демонтаже – пластиковые клипсы легко ломаются. Если накладка не поддается, повторно убедитесь в отсутствии скрытых винтов под резиновыми вставками или заводскими наклейками.

Отключение электрического разъема (для обогрева)

Отсоедините разъем питания обогрева зеркала, аккуратно нажав на пластиковый фиксатор-защелку. Не тяните за провода во избежание повреждения контактов или обрыва кабеля. Удерживая фиксатор, плавно потяните корпус разъема в сторону от штекера зеркала.

Осмотрите колодку на предмет окислов или загрязнений. При необходимости очистите контакты мелкозернистой наждачной бумагой или специальным средством-очистителем электроцепей. Убедитесь в отсутствии деформации фиксирующих элементов перед подключением нового зеркала.

Ключевые моменты при отключении:

Зафиксируйте корпус разъема пальцами для равномерного усилия
Проверьте целостность изоляции проводов после отсоединения
Изолируйте оголенные контакты при длительном демонтаже

Откручивание крепежных гаек изнутри двери

Снимите пластиковую обшивку двери, аккуратно поддев крепежные клипсы отверткой или специальным инструментом. Отложите обшивку в сторону, избегая повреждения проводки подключенных к ней элементов (электропакетов, динамиков).

Найдите три металлические гайки на внутренней поверхности дверного каркаса, удерживающие кронштейн зеркала. Они расположены за технологическим отверстием в районе передней верхней части двери. Убедитесь, что у вас свободный доступ к ним.

Порядок демонтажа

Возьмите ключ на 13 мм (желательно торцевой или накидной с удлинителем).
Последовательно открутите все три гайки против часовой стрелки. Придерживайте зеркало снаружи свободной рукой, чтобы оно не упало.
Если гайки прикипели:
- Обработайте резьбу проникающей смазкой (WD-40)
- Аккуратно постучите молотком по ключу через деревянную проставку
- Избегайте срыва граней
Снимите гайки и стопорные шайбы, сложите их отдельно во избежание потери.

Демонтаж старого зеркала вместе с основой

Откройте дверь со стороны демонтируемого зеркала для удобного доступа к креплениям. Аккуратно подденьте пластиковую заглушку в нижней части основания зеркала тонкой отверткой или пластиковым монтажным инструментом, избегая царапин на лакокрасочном покрытии.

Снимите заглушку, обнажив крепежный болт. Возьмите подходящий ключ или головку (обычно на 10 мм) и полностью выкрутите этот болт против часовой стрелки. Подготовьте небольшую емкость для хранения крепежа, чтобы избежать потерь.

Извлечение основания

Крепко возьмитесь за корпус зеркала обеими руками. Плавно покачивайте основание из стороны в сторону, одновременно потягивая его от двери наружу. Приложите умеренное усилие – крепление держится на пластиковых пистонах, которые должны выйти из посадочных отверстий кузова.

Если основание не поддается:

Проверьте, полностью ли выкручен крепежный болт
Аккуратно подденьте основание монтажной лопаткой в месте стыка с дверью
Прогрейте пластик феном при низкой температуре (зимой)

После отсоединения осмотрите посадочную зону на двери. Удалите остатки старого герметика или загрязнений тряпкой, смоченной в WD-40. Проверьте состояние резинового уплотнителя вокруг монтажных отверстий – при повреждении замените его.

Подготовка посадочного места для нового зеркала

Тщательно очистите зону крепления зеркала на двери от остатков старого герметика, грязи и следов коррозии. Используйте обезжириватель (уайт-спирит, антисиликон) для обработки поверхности, обеспечивая максимальную адгезию нового клеящего состава. Убедитесь, что металл в месте установки сухой и не имеет масляных пятен.

Визуально проверьте целостность посадочной площадки – глубокие сколы или ржавчину необходимо зачистить до чистого металла мелкой наждачной бумагой. При значительных повреждениях нанесите тонкий слой автомобильной шпатлевки, а после ее высыхания обработайте грунтовкой. Это предотвратит окисление под новым зеркалом.

Ключевые этапы подготовки

Обязательные инструменты:

Абразивная губка или наждачная бумага P320-P400
Обезжиривающая жидкость и безворсовые салфетки
Резиновый шпатель для удаления старого герметика

Важно: Не используйте ацетон или агрессивные растворители – они могут повредить ЛКП двери. Работу выполняйте в перчатках для защиты рук.

Проблема	Решение
Неровности поверхности	Шлифовка + грунтование
Остатки клея	Аккуратное соскабливание пластиковым скребком
Мелкие царапины	Полировка восстановительным составом

Перед монтажом зеркала повторно обезжирьте площадку и дайте ей просохнуть 5-7 минут. Убедитесь, что разметка (при наличии) совпадает с крепежными элементами нового зеркала – это гарантирует правильную ориентацию.

Установка и фиксация нового зеркального элемента

Снимите защитную плёнку с клеевого слоя нового зеркала. Аккуратно совместите крепёжные отверстия на корпусе зеркала с шарниром кронштейна на двери. Плотно прижмите зеркальный элемент к основанию, обеспечивая равномерное распределение давления по всей площади склеивания.

Удерживайте зеркало в фиксированном положении 60-90 секунд для первичной адгезии. Проверьте надёжность крепления лёгким нажатием пальцев по периметру. Убедитесь в отсутствии перекосов и зазоров между зеркалом и пластиковой основой.

Финишная регулировка

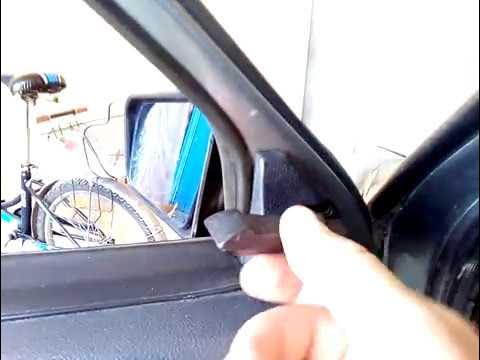

Отрегулируйте угол обзора, перемещая зеркало рукой внутри салона
Проверьте стабильность положения при вибрации на неровной дороге
Протрите стекло микрофибровой салфеткой для удаления отпечатков

Важно: Не допускайте контакта с водой в первые 24 часа после установки. Избегайте механических нагрузок на зеркало в течение 12 часов для полного затвердевания клея.

Этап	Контроль качества
Фиксация	Отсутствие люфта при покачивании
Герметичность	Ровный притвор по контуру
Функционал	Плавность ручной регулировки

При обнаружении дефектов позиционирования немедленно демонтируйте элемент – повторное приклеивание на старый адгезивный слой недопустимо. Используйте очиститель для остатков клея перед монтажом нового комплекта.

Проверка функционала и регулировка положения

После установки новых зеркал подключите разъёмы электропривода (если зеркала электрические) и проверьте подачу питания. Включите зажигание и протестируйте все режимы регулировки: наклоны вверх/вниз, повороты влево/вправо с помощью переключателя на водительской дверце. Убедитесь в плавности хода и отсутствии посторонних шумов.

Для механических зеркал вручную проверьте диапазон движения стекла во всех направлениях. Оцените жёсткость фиксации в выбранном положении – стекло не должно самопроизвольно смещаться от вибрации.

Настройка обзора

Сядьте в стандартное положение водителя и выполните регулировку:

Левое зеркало: Наклоните стекло так, чтобы заднее крыло автомобиля было видно в нижнем правом углу, а горизонт занимал ~⅔ высоты зеркала.
Правое зеркало: Расположите его так, чтобы заднее крыло отображалось в нижнем левом углу, а линия горизонта делила зеркало пополам.

Контрольная проверка: При движении задним ходом убедитесь, что видна зона непосредственно за колёсами. На скорости 40-50 км/ч проверьте отсутствие "мёртвых зон" – соседний автомобиль должен плавно переходить из бокового зеркала в салонное.
