Замена датчика фаз ВАЗ своими руками - пошаговая инструкция

Статья обновлена: 18.08.2025

Неисправный датчик положения распредвала (ДПРВ) на автомобилях ВАЗ вызывает серьезные проблемы в работе двигателя: затрудненный пуск, потерю мощности, повышенный расход топлива и переход в аварийный режим.

Своевременная замена этого элемента позволяет восстановить корректное управление впрыском и зажиганием. Выполнить эту операцию самостоятельно реально при наличии базовых навыков и минимального набора инструментов.

Далее рассмотрим пошаговый процесс замены датчика фаз, его особенности на разных моделях ВАЗ и ключевые моменты, требующие внимания.

Что такое датчик фаз и зачем он нужен

Датчик фаз (ДПРВ – датчик положения распредвала) – электронный компонент системы управления двигателем, определяющий угловое положение распределительного вала в реальном времени. Он фиксирует момент прохождения зубьев задающего диска на распредвале мимо чувствительного элемента.

Основная задача датчика – передать контроллеру ЭСУД (электронной системе управления двигателем) информацию о текущем цикле работы двигателя: такте сжатия или выпуска в конкретном цилиндре. Это критически важно для точной синхронизации работы форсунок и системы зажигания.

Функции датчика фаз в работе двигателя

Синхронизация впрыска топлива: Обеспечивает подачу бензина строго на такте впуска через форсунки конкретного цилиндра (последовательный впрыск).
Оптимизация момента зажигания: Помогает ЭБУ рассчитать точный угол опережения зажигания для каждого цилиндра.
Реализация фазированного впрыска: Без исправного ДПРВ система переходит на резервный режим – попарно-параллельный впрыск, увеличивая расход топлива.
Диагностика положения ГРМ: Контролирует соответствие меток ГРМ, косвенно сигнализируя о возможном "перескакивании" ремня/цепи.

Принцип работы и конструкция

На большинстве ВАЗ применяются датчики Холла. При прохождении выступа (репера) на диске распредвала мимо чувствительного элемента датчика генерируется цифровой сигнал – прямоугольный импульс. Этот импульс соответствует положению распредвала и, следовательно, циклу работы первого цилиндра. Контроллер использует этот сигнал для "привязки" к циклу двигателя.

Состояние датчика	Режим работы двигателя	Последствия
Исправен	Фазированный впрыск	Нормальный расход топлива, стабильная работа
Неисправен/отключен	Попарно-параллельный впрыск	Повышенный расход топлива (до 15%), возможные рывки при разгоне

Основные симптомы неисправности датчика фаз

Наиболее частый признак – загорание контрольной лампы "Check Engine" на приборной панели. Сканер OBD-II при этом обычно показывает ошибки, связанные с датчиком положения распредвала (коды P0340, P0341, P0342, P0343).

Двигатель может перейти в аварийный режим работы, при котором блок управления использует данные датчика коленвала вместо отсутствующего сигнала фаз. Это приводит к потере динамики и увеличению расхода топлива.

Типичные проявления поломки

Затрудненный запуск – стартер крутит двигатель дольше обычного (5-10 секунд), особенно заметно "на горячую".
Плавание холостых оборотов – неустойчивая работа мотора на холостом ходу, самопроизвольное изменение оборотов.
Рывки и провалы при разгоне, потеря мощности, особенно в диапазоне 2500-4000 об/мин.
Самопроизвольная остановка двигателя – заглохание на холостом ходу или при переключении передач.
Повышенный расход бензина – увеличение на 10-15% из-за неоптимального впрыска.

Симптомы могут проявляться непостоянно – исчезать после перезапуска двигателя или возникать только при прогретом моторе. При полном отказе датчика запуск возможен только после нескольких попыток, а двигатель работает исключительно в попарно-параллельном режиме впрыска.

Типичные причины выхода из строя

Датчик фаз (ДПРВ) на автомобилях ВАЗ выходит из строя из-за воздействия внешних факторов, естественного износа или проблем в смежных системах. Наиболее уязвимыми являются электрические компоненты и чувствительный элемент датчика.

Эксплуатация в условиях вибрации, перепадов температур и агрессивных сред ускоряет деградацию внутренних элементов. Неисправности часто проявляются ошибками Р0340, Р0342 или Р0343, сопровождаясь неустойчивой работой двигателя.

Распространённые неисправности

Загрязнение активной зоны - накопление металлической стружки от цепи ГРМ, грязи или масла (при повреждении сальника распредвала) на торце датчика.
Обрыв/замыкание обмотки - разрушение проволочной катушки внутри корпуса из-за перегрева, вибрации или заводского брака.
Окисление контактов - коррозия в разъёме проводки или нарушение пайки внутри датчика, особенно после попадания влаги.
Механическое повреждение - трещины в корпусе, сколы или деформация при некорректном монтаже/демонтаже.
Внутренний обрыв проводки - перетирание проводов у основания разъёма или повреждение изоляции в подкапотном пространстве.
Перегрев - постоянное воздействие высоких температур от двигателя, ведущее к расплавлению корпуса или деградации электронных компонентов.
Проблемы смежных систем - неисправность задающего диска на распредвале, критичный износ ремня ГРМ или сбои в работе ЭБУ.

Необходимые инструменты для замены

Для самостоятельной замены датчика фаз на автомобилях ВАЗ подготовьте следующий набор инструментов и материалов. Все перечисленные предметы доступны в стандартном гараже или приобретаются в автомагазинах.

Отсутствие любого элемента из списка осложнит процедуру. Убедитесь в исправности оборудования перед началом работ.

Базовый комплект

Торцовый ключ или головка на 10 мм - для откручивания крепежного болта
Трещоточный вороток - обеспечит удобный доступ в ограниченном пространстве
Удлинитель для воротка (100-150 мм) - необходим при глубокой посадке датчика
Крестовая отвертка - для демонтажа защитных кожухов (при наличии)

Дополнительные материалы

Новый датчик фаз	Соответствующий модели двигателя (8 или 16 клапанов)
Чистая ветошь	Для очистки посадочного гнезда
Контактная смазка	Обработка электрического разъема
Фонарик	Подсветка рабочей зоны

Подготовка рабочего места

Обеспечьте безопасность: заглушите двигатель, выключите зажигание и снимите клемму «минус» с аккумуляторной батареи. Это исключит риск короткого замыкания и случайного запуска мотора при работе с электрооборудованием.

Очистите пространство вокруг датчика фаз: удалите грязь и мусор с крышки ГРМ и прилегающих участков ветошью. Попадание посторонних частиц в двигатель при демонтаже датчика недопустимо.

Необходимые инструменты и условия

Подготовьте заранее:

Ключ на 10 (для клеммы АКБ и крепления датчика)
Трещотку с удлинителем и головкой на 10
Чистую ветошь и щетку для очистки посадочного места
Новый датчик фаз сориентированный по каталожному номеру
Перчатки и защитные очки

Обеспечьте хорошее освещение моторного отсека: используйте переносную лампу или фонарь. Убедитесь в свободном доступе к датчику (расположен на крышке ГРМ вблизи шкива распредвала).

Где находится датчик фаз в двигателе

Датчик фаз (ДПРВ) на автомобилях ВАЗ располагается в непосредственной близости от головки блока цилиндров (ГБЦ). Его местоположение привязано к шкиву распределительного вала, так как он считывает положение кулачкового вала для определения цикла работы двигателя. Конкретная точка установки зависит от модели силового агрегата.

Для большинства 16-клапанных моторов ВАЗ (например, двигатели 21124, 21126, 21127) датчик крепится на задней части ГБЦ со стороны воздушного фильтра. На 8-клапанных двигателях (2111, 21114, 21116) он устанавливается на передней части ГБЦ, рядом с кожухом ремня ГРМ.

Особенности расположения на разных моторах

8-клапанные двигатели: Находится слева по ходу движения автомобиля, над шкивом распредвала. Крепится одним болтом к ГБЦ. Рядом обычно расположен модуль зажигания.
16-клапанные двигатели: Устанавливается справа (со стороны воздушного фильтра), в торец головки блока. Фиксируется двумя болтами. Рядом проходит жгут проводов к дроссельному узлу.

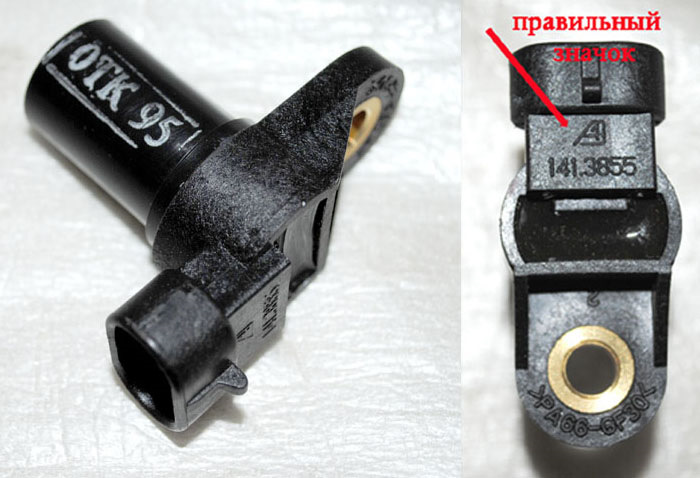

Визуально датчик представляет собой пластиковый корпус цилиндрической формы с разъемом для подключения. От него идет жгут проводов в общую электропроводку. Для доступа обычно требуется снять декоративную пластиковую крышку двигателя.

Тип двигателя	Расположение	Крепление
8-клапанный (2111, 21114)	Передняя часть ГБЦ, над шкивом распредвала	Один болт
16-клапанный (21124, 21126)	Торец ГБЦ справа (со стороны воздушного фильтра)	Два болта

При поиске ориентируйтесь на задающий диск с прорезями (ротор), закрепленный на распредвалу – датчик всегда установлен напротив него с небольшим зазором (0.5-1.3 мм).

Безопасность при работе с электрооборудованием

Работы с электросистемой автомобиля связаны с риском поражения током, короткого замыкания и возгорания. Напряжение бортовой сети (12В) способно генерировать опасные токи, особенно при неисправностях или контакте с влагой. Неправильные действия могут повредить электронные блоки управления (ЭБУ), датчики или проводку.

Перед началом любых манипуляций с датчиком фаз или другими компонентами обязательна полная деактивация электросистемы. Игнорирование этого правила приводит к выходу из строя дорогостоящего оборудования и создаёт прямую угрозу безопасности.

Ключевые правила безопасности:

Отключите аккумулятор: Снимите отрицательную клемму (-) и заизолируйте её
Используйте инструмент с изоляцией: Гаечные ключи и отвёртки должны иметь диэлектрические рукоятки
Исключите влагу: Работайте только в сухом месте, избегайте конденсата или осадков
Снимите статическое электричество: Коснитесь металлической части кузова перед контактом с датчиком/разъёмами
Не допускайте переполюсовки: Строго соблюдайте схему подключения при установке нового датчика
Фиксируйте провода: Предотвращайте контакт оголённых участков с кузовом или другими клеммами

Предварительная диагностика мультиметром

Перед заменой датчика фаз убедитесь, что проблема действительно в нём, используя мультиметр. Начните с проверки наличия опорного напряжения (+5В) на разъёме датчика при включённом зажигании.

Отсоедините колодку жгута проводов от датчика фаз. Включите мультиметр в режим измерения постоянного напряжения (DCV, диапазон 20V). Подключите минусовой щуп к "массе" двигателя, а плюсовой поочерёдно к каждому контакту разъёма при включённом зажигании.

Порядок проверки контактов

Контакт "А" (если смотреть на колодку): Должен показывать ~12В (напряжение бортовой сети). Отвечает за питание.
Контакт "B": Должен показывать ~5В (опорное напряжение от ЭБУ). Основной сигнальный параметр.
Контакт "C": Должен показывать 0В (масса). Проверяется надёжность соединения с кузовом.

Если напряжения не соответствуют норме, проверьте целостность соответствующих проводов до ЭБУ и надёжность "массы".

Контакт	Назначение	Нормальное напряжение
A	Питание +12В	~12В (при включённом зажигании)
B	Сигнальный провод к ЭБУ	~5В (при включённом зажигании)
C	Масса	0В (относительно кузова)

Далее проверьте сопротивление самого датчика. Выключите зажигание, отсоедините датчик. Установите мультиметр в режим Ω (2000 Ом). Измерьте сопротивление между контактами A и B датчика – исправный обычно показывает 500-700 Ом. Обрыв (∞) или короткое замыкание (0 Ом) указывают на неисправность.

Проверка напряжения питания

Напряжение питания – критический параметр для корректной работы датчика фаз. При его отсутствии или несоответствии норме ЭБУ двигателя не получит сигнал о положении распредвала, что вызовет сбои в системе зажигания и впрыска топлива. Стандартное напряжение должно составлять ≈12 В при включенном зажигании.

Для проверки подготовьте мультиметр в режиме измерения постоянного напряжения (диапазон 0-20 В). Отключите разъем датчика фаз, включите зажигание без запуска двигателя. Подсоедините щупы мультиметра к контактам разъема питания согласно распиновке вашей модели ВАЗ.

Порядок действий

Отсоедините колодку проводов от датчика фаз.
Включите зажигание (положение «ON»).
Определите назначение контактов:
- «A» – питание +12В
- «B» – сигнальный выход
- «C» – масса
Установите красный щуп мультиметра на контакт «A», черный – на контакт «C».
Считайте показания:
- Норма: 11.5–12.5 В
- Неисправность: отсутствие напряжения или значение ниже 10.5 В

При отклонениях проверьте цепь питания: предохранители (обычно F1, F34 в монтажном блоке), реле зажигания, целостность проводов от ЭБУ до датчика. Убедитесь в отсутствии окислов на контактах колодки и клеммах АКБ.

Анализ сигнала осциллографом

Проверка сигнала датчика фаз осциллографом – наиболее точный метод диагностики. Для подключения используйте игольчатые щупы осциллографа: черный провод к массе двигателя, красный – к сигнальному проводу датчика (обычно контакт "B" разъёма по стандарту ВАЗ). Запустите двигатель и установите режим холостого хода для стабильных показаний.

Исправный датчик фаз на прогретом двигателе должен выдавать четкий прямоугольный сигнал с частотой, соответствующей половине оборотов коленвала. Напряжение в верхней части импульса (логическая "1") должно составлять 12-14 В, в нижней части (логическая "0") – не более 0,45 В. Любые отклонения от этих параметров указывают на неисправность.

Интерпретация осциллограмм

Типичные аномалии сигнала и их причины:

Полное отсутствие сигнала – обрыв цепи, критическое повреждение датчика или сбой синхронизации.
Импульсы с пониженной амплитудой (менее 10 В) – внутреннее замыкание датчика, окисление контактов, проблемы с питанием.
Нестабильная форма импульсов (дребезг, заваленные фронты) – загрязнение торца датчика металлической стружкой, износ задающего диска распредвала.
Сдвиг фазы импульсов – неправильная установка датчика (неверный зазор), повреждение штифта распредвала.

При анализе обращайте внимание на синхронизацию с метками коленвала. Импульс от датчика фаз должен стабильно появляться между 5-м и 6-м зубьями венца коленвала после ВМТ первого цилиндра. Отсутствие этой синхронизации – признак сбоя в работе системы.

Сравнение с эталонными показаниями

После установки нового датчика фаз необходимо проверить соответствие его сигналов эталонным параметрам. Для этого потребуется диагностическое оборудование (сканер или осциллограф), подключенное к электронному блоку управления двигателем через разъем OBD-II. Запустите двигатель и прогрейте его до рабочей температуры (80-90°C), так как показания зависят от теплового режима.

Считайте реальные данные работы датчика в режиме реального времени. Обратите особое внимание на два ключевых параметра: частоту импульсов при холостых оборотах (750-800 об/мин) и форму сигнала при резком увеличении оборотов до 3000 об/мин. Сравните полученные значения с заводскими эталонами для вашей модели ВАЗ, указанными в технической документации или сервисных мануалах.

Критерии корректной работы

Основные параметры для сверки с эталоном:

Амплитуда сигнала: должна составлять 0,4-5,0 В без скачков или провалов
Частота импульсов: строго соответствует ½ частоты коленвала
Фронты импульсов: четкие, без "дребезга" на осциллограмме

Режим работы	Эталонное значение	Допустимое отклонение
Холостой ход	20-25 импульсов/сек	±2 имп/сек
2500 об/мин	41-43 импульсов/сек	±1 имп/сек
Амплитуда напряжения	0,5-4,8 В	±0,3 В

При несоответствии показаний эталону обязательно проверьте зазор между датчиком и шкивом распредвала (0,5-1,3 мм), целостность разъема и отсутствие задиров на задающем диске. Помните: расхождения более 15% от эталонных значений приведут к ошибкам Р0340/Р0343 и нестабильной работе двигателя.

Снятие минусовой клеммы аккумулятора

Отключение питания – обязательный этап перед работой с электрооборудованием автомобиля. Это исключает риск короткого замыкания и защищает электронные компоненты ЭБУ от повреждения статическим электричеством или случайной подачей напряжения.

Минусовая клемма (отмечена знаком «–» и обычно имеет черный цвет изоляции) подключается к массе кузова. Ее снятие гарантированно разрывает цепь питания всей бортовой сети, что критически важно при замене датчика фаз, подключенного к контроллеру двигателя.

Порядок действий:

Подготовьте инструмент: Вам понадобится ключ на 10 (гаечный или рожковый).
Определите клемму: Найдите минусовой вывод АКБ (черный провод, крепящийся к кузову/двигателю).
Ослабьте гайку: Вставьте ключ на 10 в гайку крепления клеммы к выводу АКБ и ослабьте ее, вращая против часовой стрелки.
Снимите клемму: Полностью открутите гайку (если конструкция позволяет) или ослабьте до свободного хода. Аккуратно снимите клемму с токовывода аккумулятора, отведя ее в сторону.
Зафиксируйте провод: Убедитесь, что клемма не сможет случайно коснуться токовывода. При необходимости закрепите ее в отведенном положении (например, пластиковым хомутом).

Важно: Всегда снимайте именно минусовую клемму первой! Снятие плюсовой клеммы до минусовой создает риск короткого замыкания при случайном касании ключом кузова.

Очистка зоны вокруг датчика

Перед демонтажем старого датчика фаз тщательно очистите пространство вокруг него. Грязь, масляные подтёки и мелкий мусор при попадании внутрь разъёма или монтажного отверстия могут нарушить работу нового устройства или повредить контакты.

Используйте щётку с жёстким синтетическим ворсом или сжатый воздух для удаления крупных частиц. Обезжирьте поверхность вокруг датчика ветошью, смоченной в очистителе карбюратора или WD-40, избегая прямого контакта жидкости с электрическим разъёмом. Убедитесь, что в посадочное гнездо не попала стружка или песок.

Ключевые правила очистки

Защита разъёма: Закройте контакты датчика малярным скотчем перед очисткой
Запрещено: Использовать воду, агрессивные растворители или абразивы
Контроль осадка: После продувки проверьте отсутствие остатков в резьбовом отверстии

Определение типа крепления

На автомобилях ВАЗ применяются датчики фаз с двумя принципиально разными вариантами крепления. Отличия заключаются в конструкции кронштейна и количестве фиксирующих элементов.

Первый тип использует крепление через единое ушко с резиновой втулкой на одном болте. Второй тип оснащен жестким П-образным кронштейном с двумя отверстиями под крепежные шпильки двигателя. Визуальное сравнение поможет точно определить тип перед покупкой нового датчика.

Как отличить конструкции

Для идентификации выполните следующие действия:

Отключите колодку проводов от датчика
Очистите зону вокруг корпуса от грязи
Проверьте количество точек крепления:
- Одноболтовое крепление: Округлый корпус с боковым выступом под один болт М6
- Двухшпилечное крепление: Прямоугольный корпус с двумя монтажными "лапками" по краям

Тип датчика	Крепежные элементы	Расположение
Одноболтовый	Болт М6×16	На головке блока цилиндров
Двухшпилечный	Гайки М6 (2 шт)	На крышке ГРМ

Важно: Неправильное определение типа приведет к несовпадению посадочных мест. При замене берите снятый датчик в магазин для визуального сопоставления или сверьте каталожный номер.

Отсоединение фишки проводов

Найдите пластиковый разъём (фишку), подключенный к корпусу датчика фаз. Осмотрите конструкцию фиксатора: на большинстве моделей ВАЗ применяются два основных типа креплений – подпружиненный язычок сверху разъёма или боковые защёлки-усы.

Перед отсоединением тщательно очистите фишку от грязи щёткой или сжатым воздухом. Это предотвратит попадание мусора в контакты при снятии и повторном подключении. Убедитесь, что зажигание автомобиля выключено.

Порядок действий при отключении

Для фишки с верхним язычком:

Большим пальцем нажмите на пластиковый фиксатор до характерного щелчка.
Удерживая язычок в утопленном положении, второй рукой потяните корпус разъёма вдоль оси датчика (не за провода!).
Приложите умеренное усилие – если фишка не снимается, проверьте полное отжатие фиксатора.

Для разъёма с боковыми усами:

Сожмите пальцами оба боковых усика одновременно до упора.
Не разжимая защёлок, аккуратно расшатайте фишку из стороны в сторону с минимальной амплитудой.
Плавно вытяните разъём строго назад, контролируя усилие, чтобы не сломать крепления.

Важно: Никогда не дёргайте за провода! Прикипевшие контакты обработайте проникающей смазкой WD-40 и выждите 5 минут перед повторной попыткой. После снятия защитите открытые контакты датчика и фишки чистой ветошью от загрязнения.

Снятие защитного резинового чехла

Защитный резиновый чехол предохраняет электрический разъём датчика фаз от попадания влаги, грязи и технических жидкостей. Его демонтаж необходим для обеспечения доступа к контактам перед отсоединением колодки проводов.

Резина со временем теряет эластичность и может прикипеть к корпусу датчика или разъёму. Действуйте осторожно, избегая резких движений и применения острых инструментов, чтобы не повредить элемент.

Порядок демонтажа

Зафиксируйте пальцами корпус датчика фаз для исключения его проворачивания
Большим и указательным пальцем другой руки обхватите ребристую часть чехла у основания
Плавно потяните чехол вдоль оси разъёма в сторону от датчика
При затруднённом снятии слегка проворачивайте чехол вокруг оси для разрушения возможного сцепления
Полностью снимите элемент с разъёма, удерживая колодку проводов

Примечание: Если чехол планируется использовать повторно, очистите его от загрязнений и проверьте целостность. Трещины или потеря эластичности требуют замены.

Откручивание болта крепления

Болт крепления датчика фаз обычно расположен в труднодоступном месте возле шкива распредвала. Часто он прикипает из-за перепадов температур и воздействия грязи, требуя значительных усилий для откручивания. Предварительно обработайте соединение проникающей смазкой типа WD-40 и дайте составу подействовать 10-15 минут.

Используйте только качественный шестигранный ключ или торцевую головку подходящего размера (чаще всего 10 мм). Убедитесь, что инструмент плотно сидит в шлицах болта без люфта – сорванные грани усложнят демонтаж. При работе соблюдайте осторожность, чтобы не повредить соседние элементы: проводку, шланги или пластиковый корпус датчика.

Порядок действий

Очистите зону вокруг болта щеткой от грязи и масла
Зафиксируйте ключ/головку воротком или трещоткой
Прикладывайте усилие плавно без рывков, контролируя положение инструмента
При сопротивлении повторно нанесите смазку и слегка постучите по болту молотком через медную проставку

Тип крепежа	Рекомендуемый инструмент
Болт под шестигранник	Ключ на 10 мм (H10)
Болт под звездочку	Головка Torx T30

Если болт не поддается, не применяйте избыточную силу – это может привести к обрыву шпильки. В сложных случаях используйте экстрактор или прогрейте крепеж строительным феном. После успешного откручивания тщательно удалите остатки старой смазки и коррозии с посадочного места.

Аккуратное извлечение корпуса

Перед демонтажем корпуса датчика фаз тщательно очистите прилегающую область ветошью от грязи и масла. Это предотвратит попадание посторонних частиц в посадочное отверстие при снятии, что критично для корректной работы нового датчика. Убедитесь, что двигатель остыл во избежание ожогов.

Отожмите пластиковый фиксатор колодки проводов и отсоедините разъем от датчика. Не дергайте за провода – возьмитесь только за корпус разъема. Проверьте состояние контактов: окислы или следы масла требуют очистки контактной группы перед установкой нового устройства.

Порядок извлечения

Крестовой отверткой или головкой на 10 мм выкрутите два крепежных болта, удерживающих корпус датчика
Легкими раскачивающими движениями извлеките корпус из гнезда. Не прикладывайте избыточное усилие
Осмотрите посадочное место на предмет трещин, следов коррозии или остатков уплотнителя

Тип дефекта	Действие при обнаружении
Масло в разъеме	Промойте колодку WD-40, просушите сжатым воздухом
Повреждение уплотнителя	Удалите остатки резины, замените кольцо новым

Зачистка посадочного места

После демонтажа старого датчика фаз тщательно осмотрите посадочную площадку на блоке цилиндров. На поверхности часто остаются фрагменты старой уплотнительной прокладки, следы масла или налипшие загрязнения. Эти дефекты нарушают герметичность соединения, провоцируя течь масла и некорректную работу нового датчика.

Обезжирьте контактную зону с помощью ветоши, смоченной в бензине «Калоша» или специальном очистителе карбюратора. Для удаления стойких загрязнений используйте пластиковый скребок или щетку с мягкой щетиной. Избегайте металлических инструментов и абразивных материалов – они оставляют царапины, нарушающие плоскостность поверхности.

Критические правила очистки

Не допускайте попадания мусора в масляный канал – прикрыйте отверстие чистой салфеткой.
Контролируйте отсутствие задиров – прижмите новую прокладку к площадке для проверки прилегания.
Удаляйте остатки очистителя – перед установкой датчика протрите место сухой ветошью.

Проверка состояния разъёма датчика фаз ВАЗ

Внимательно осмотрите пластиковый корпус разъёма на предмет трещин, сколов или оплавлений. Любое нарушение целостности может привести к проникновению влаги и грязи внутрь соединения, вызывая нестабильный контакт или короткое замыкание.

Проверьте надёжность фиксации разъёма на датчике. Разъём должен быть полностью надет на штекер датчика до характерного щелчка фиксатора. Ослабшее соединение неизбежно вызовет перебои в передаче сигнала.

Анализ контактной группы

Отсоедините разъём от датчика фаз, нажав на пластиковый фиксатор. Изучите состояние металлических контактов внутри колодки и на штекере датчика:

Окисление: Белый, зелёный или голубоватый налёт на поверхности контактов. Устраняется очисткой.
Загрязнение: Наличие масла, пыли, дорожной грязи. Нарушает проводимость.
Коррозия: Сильное разрушение металла контактов тёмно-коричневыми или рыжими пятнами. Требует замены разъёма.
Деформация: Погнутые, вдавленные или разогнутые контакты, не обеспечивающие плотного прилегания.
Потеря упругости: Контакты не пружинят при легком нажатии тонкой отвёрткой.

Методы очистки контактов:

Обработайте контакты специальным очистителем электроразъёмов (WD-40 Specialist Electrical Contact Cleaner, LIQUI MOLY Elektro-Spray).
Аккуратно протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте.
Для сильных окислов используйте ластик (стирательную резинку) или мелкую наждачную бумагу (№600-800), действуя предельно осторожно.

Важно: После очистки тщательно просушите разъём сжатым воздухом. Убедитесь, что фиксирующая защёлка разъёма не сломана и надёжно удерживает колодку на датчике после обратного подключения.

Диагностика зубьев шкива

Осмотрите зубчатый венец шкива распределительного вала на предмет механических повреждений: сколов, деформаций или отсутствующих зубцов. Используйте фонарь для подсветки труднодоступных зон, проверя целостность каждого зуба по всей окружности. Наличие даже одного повреждённого элемента нарушает синхронизацию работы ДПРВ.

Очистите поверхность шкива от масляных потёков и грязи ветошью, смоченной в бензине или WD-40. Скопление отложений между зубьями искажает магнитный импульс, что приводит к ошибкам в показаниях датчика. Особое внимание уделите зоне возле репера (длинного пропущенного зуба), выполняющего роль маркера для ДПРВ.

Методы контроля состояния венца

Примените один из способов проверки геометрии:

Визуальный замер – сравните шаг зубьев на разных участках шкива через линейку. Расхождения свыше 0,5 мм критичны.
Контроль осциллографом – подключите прибор к сигнальному проводу ДПРВ при работающем двигателе. Равномерные пики сигнала подтверждают исправность венца.

Характерные признаки дефектов:

Плавающие обороты на холостом ходу
Ошибка P0340/P0343 (обрыв/короткое замыкание цепи ДПРВ)
Затруднённый запуск двигателя

Состояние зубьев	Воздействие на ДПРВ
Загрязнение маслом	Снижение амплитуды сигнала
Скол вершины зуба	Искажение формы импульса
Отсутствие 2+ зубцов	Полный сбой синхронизации

При обнаружении дефектов шкив подлежит замене. Установка нового датчика фаз без восстановления геометрии венца не устранит неисправность.

Выбор совместимого датчика фаз

Определение корректной модели датчика фаз – критический этап замены, так как несовместимый компонент спровоцирует сбои в работе двигателя или полный отказ системы впрыска. Ориентируйтесь на официальные каталожные номера, указанные в документации к вашему автомобилю, либо на маркировку демонтированного вышедшего из строя датчика.

Учитывайте модификацию двигателя и год выпуска автомобиля, поскольку конструктивные различия между силовыми агрегатами требуют разных исполнений датчика положения распредвала (ДПРВ). Ошибка в выборе приведет к несоответствию разъема электрической фишки, посадочного места или параметров выходного сигнала.

Критерии подбора

При поиске нового датчика фаз для ВАЗ обязательно сверяйте следующие параметры:

Артикул производителя: Основной ориентир. Для двигателей ВАЗ распространены коды: 21120-3706040-00 (8-клапанные), 21120-3706040-02, 21120-3706040-04 (16-клапанные, включая Приору, Гранту, Калину).
Тип двигателя: 8-клапанный или 16-клапанный. Конструкция датчиков и их расположение различаются.
Совместимость разъема: Убедитесь, что электрическая колодка жгута проводов подключается без переделок. Различаются разъемы типа "фишка" на 2 или 3 контакта.
Производитель: Отдавайте предпочтение проверенным поставщикам оригинальных запчастей (Lada, АвтоВАЗ) или надежным аналогам (ERA, Стартвольт, Bosch).

Перед покупкой уточните технические характеристики устройства:

Параметр	8-кл. Двигатели	16-кл. Двигатели
Принцип действия	Магнитный (индуктивный)	Оптический или Холла
Напряжение питания	12 В	12 В
Количество контактов	2	3
Тип сигнала	Импульсный переменный	Цифровой (меандр)

Порядок действий для гарантии совместимости:

Снимите старый датчик фаз и запишите его заводской номер.
Сравните каталожный номер с актуальными данными электронных каталогов официальных дилеров Lada.
Проверьте визуальное соответствие корпуса, штекера и длины контактных штырей новому образцу.
Убедитесь в наличии маркировки производителя и защитных голограмм на упаковке (при покупке оригинала).

Важно: Установка неподходящего датчика вызовет ошибку P0340/P0343 в ЭБУ, неустойчивый холостой ход, повышенный расход топлива или невозможность запуска двигателя. Используйте только компоненты с подтвержденной совместимостью.

Проверка маркировки нового датчика

Внимательно изучите маркировку на корпусе приобретенного датчика фаз. Ищите буквенно-цифровой код, нанесенный лазерной гравировкой или рельефной печатью. Сравните его с маркировкой демонтированного оригинального датчика – они должны полностью совпадать.

Убедитесь, что новый датчик соответствует модели вашего двигателя ВАЗ. Ошибка в маркировке даже на один символ указывает на несовместимость детали. Проверьте наличие официальных логотипов производителя (например, АвтоВАЗ или OMEGA) и защитных голограмм на упаковке.

Ключевые параметры для сверки

Артикул производителя: Должен в точности повторять номер старой детали (пример: 21120-3706040-02)
Название бренда: Соответствие заявленному производителю (LADA, BOSCH, ERA и т.д.)
Дата производства: Свежая маркировка снижает риск приобретения "залежавшегося" товара

Параметр	Где смотреть	Риск несоответствия
Основной артикул	Торец корпуса	Неправильная работа двигателя
Код производителя	Верхняя крышка	Отказ ЭБУ распознавать датчик
Дополнительные символы	Боковая поверхность	Механическое несоответствие посадочному месту

Важно: При малейшем сомнении в подлинности или совпадении маркировки – откажитесь от установки. Контрафактные датчики часто имеют смазанную гравировку, орфографические ошибки в надписях или отсутствие защитных знаков.

Нанесение термосмазки (при необходимости)

Термосмазка улучшает теплопередачу между корпусом датчика фаз и посадочным гнездом в блоке двигателя. Она заполняет микронеровности поверхностей, обеспечивая эффективный отвод тепла и предотвращая локальный перегрев чувствительного элемента датчика.

Проверьте рекомендации производителя вашего датчика: некоторые модели требуют обязательного нанесения термоинтерфейса, другие поставляются с предварительно нанесенным слоем. Используйте исключительно специализированные термопасты для автоэлектроники с диапазоном рабочих температур от -40°C до +250°C.

Технология обработки

Обезжирьте контактную площадку датчика и посадочное место спиртовым очистителем
Нанесите тонкий равномерный слой пасты (толщиной 0.2-0.5 мм) только на металлическую плоскость корпуса
Исключите попадание состава на разъем, контакты и технологические отверстия датчика
Распределите смазку пластиковой картой или шпателем без металлического инструмента

Критично: избыток пасты выдавится при затяжке болта и может попасть в разъем или каналы двигателя. Для большинства датчиков ВАЗ достаточно капли диаметром 5 мм.

Установка уплотнительного кольца

Перед монтажом нового датчика фаз тщательно очистите посадочное место на двигателе от грязи и остатков старого уплотнителя. Убедитесь, что поверхность прилегания гладкая, без забоин и царапин, способных нарушить герметичность соединения.

Снимите защитную плёнку с нового уплотнительного кольца и аккуратно установите его в канавку корпуса датчика. Проверьте равномерность посадки по всему периметру - кольцо не должно перекручиваться или выступать за границы посадочного паза.

Ключевые этапы монтажа

Смажьте кольцо моторным маслом тонким слоем для предотвращения повреждения при установке. Совместите штекерную колодку датчика с разъёмом на автомобиле и плавно вдавите корпус до полного прилегания к блоку цилиндров.

Затягивайте крепёжный болт равномерно, без перекосов, моментом 8-10 Н·м. Используйте динамометрический ключ - чрезмерное усилие деформирует уплотнитель, недостаточное приведёт к течи масла.

После установки выполните контроль:

Визуально проверьте отсутствие зазоров между датчиком и блоком
Запустите двигатель на 3-5 минут
Осмотрите место установки на предмет масляных потёков

Ошибка монтажа	Последствие
Попадание грязи под уплотнитель	Течь масла через щели
Перетяжка крепежа	Деформация корпуса датчика
Отсутствие смазки кольца	Разрыв уплотнителя при установке

Подключение контактов для примерки

Отсоедините колодку штатной проводки от старого датчика фаз, аккуратно нажав на фиксатор. Визуально сверьте расположение контактов на новом датчике с демонтированным устройством – ключевые метки (прорези, выступы) должны совпадать.

Совместите разъем проводки с контактами нового датчика без фиксации. Включите зажигание на 10-15 секунд, не запуская двигатель – это позволит проверить отсутствие ошибок ЭБУ (контрольная лампа «Check Engine» не должна гореть после цикла самодиагностики).

Порядок действий при подключении

Выполните следующие шаги для безопасной проверки:

Очистите контакты колодки и датчика сжатым воздухом или щеткой
Аккуратно соедините разъемы до характерного щелчка (без усилия!)
Включите зажигание и отслеживайте индикаторы на приборной панели

Критичные признаки неисправности:

Постоянное горение «Check Engine» после включения зажигания
Отсутствие звука топливного насоса при активации зажигания
Искрение или запах гари в зоне подключения

При обнаружении проблем немедленно отключите разъем и проверьте распиновку контактов согласно схеме для вашей модели ВАЗ:

Цвет провода	Назначение
Красный	+12V (питание)
Серый	Сигнал на ЭБУ
Черный	Масса

Правильная ориентация корпуса

Корректная установка угла поворота корпуса датчика фаз критична для его работоспособности. На корпусе элемента имеется специальная метка (обычно стрелка или риска), которая должна совпадать с заданным направлением на посадочном месте двигателя.

При монтаже ориентируйтесь на заводскую маркировку на блоке цилиндров или ГБЦ – там нанесена соответствующая метка (чаще всего в виде выступа, точки или насечки). Неправильный разворот корпуса даже на несколько градусов приведет к некорректному считыванию положения распредвала и ошибкам в работе системы впрыска.

Порядок контроля ориентации

Очистите посадочную площадку от грязи и масла.
Найдите установочную метку на корпусе датчика (визуально или тактильно).
Совместите эту метку с контрольной отметкой на двигателе.
Зафиксируйте датчик крепежным болтом, избегая перекоса.

Важно: После установки проверьте зазор между торцом датчика и штифтом распредвала – он должен составлять 0.5-1.2 мм. Используйте щуп для точного измерения.

Ошибка ориентации	Последствие
Смещение метки > 5°	Нераспознавание фаз, ошибка P0340
Перекос корпуса	Механическое повреждение чувствительного элемента
Несовпадение меток	Некорректное определение ВМТ, троение двигателя

При отсутствии видимых меток на двигателе сверьтесь с мануалом конкретной модели – расположение ориентира может отличаться на 8- и 16-клапанных моторах. Не используйте для позиционирования крепежные отверстия или штекер разъема!

Фиксация крепёжным болтом

Установите датчик фаз в штатное посадочное место на головке блока цилиндров, совместив монтажные отверстия. Проследите за правильным позиционированием корпуса относительно шкива распредвала – зазор между ними должен составлять 0,5-1,2 мм. Контролируйте отсутствие перекоса и плотное прилегание уплотнительного кольца к поверхности.

Вставьте крепёжный болт в отверстие и наживите его вручную на 2-3 оборота. Используя динамометрический ключ, затяните болт с усилием 8-10 Н·м. Избегайте превышения момента – это может повредить корпус датчика или резьбу в алюминиевой головке блока. Проверьте отсутствие люфта датчика после фиксации.

Критические ошибки при затяжке

Перетяжка: приводит к деформации корпуса, внутренним трещинам и выходу из строя чувствительного элемента
Недотяжка: вызывает вибрацию датчика, нарушение воздушного зазора и ложные сигналы ЭБУ
Косая установка: провоцирует затирание ротора датчика о шкив распредвала

Параметр	Норма	Последствия нарушения
Момент затяжки	8-10 Н·м	Обрыв проводов/разрушение датчика
Рабочий зазор	0,5-1,2 мм	Сбои в определении фаз/ошибки P0340

Затяжка с правильным моментом

После установки нового датчика фаз в посадочное место необходимо обеспечить его надежную фиксацию. Болт крепления должен быть затянут с определенным усилием, указанным производителем. Несоблюдение этого требования приведет к критическим последствиям.

Слишком слабая затяжка вызовет вибрацию и постепенное самооткручивание крепежа, что нарушит положение датчика относительно задающего диска распредвала. Чрезмерное усилие повредит корпус датчика или сорвет резьбу в алюминиевом блоке двигателя, потребовав сложного ремонта.

Правила затяжки крепежного болта

Для корректного монтажа соблюдайте следующие этапы:

Очистка резьбы: Продуйте резьбовое отверстие сжатым воздухом и обработайте метчиком при наличии загрязнений.
Предварительная затяжка: Вручную закрутите болт до упора без перекосов.
Калибровка инструмента: Установите на динамометрическом ключе значение 8-12 Н·м (точные данные уточняйте в мануале вашей модели ВАЗ).
Фиксация: Плавно затяните болт до щелчка ключа, избегая рывков.

Важно: Используйте только исправный динамометрический ключ с подходящим диапазоном. Применение обычного воротка или ключа без индикации момента недопустимо.

Ошибка	Последствие
Недостаточный момент	Потеря контакта, ложные ошибки ЭБУ, остановка двигателя
Превышение момента	Трещина корпуса ДПРВ, срыв резьбы ГБЦ

После затяжки проверьте отсутствие зазоров между датчиком и привалочной плоскостью. Запустите двигатель и убедитесь в стабильной работе без ошибок типа P0340/P0343.

Подключение электрического разъема

Перед подключением колодки убедитесь в чистоте контактов на датчике и в разъеме. Загрязнения или окисление нарушат передачу сигнала, что приведет к ошибкам в работе двигателя. Тщательно осмотрите фиксатор разъема – он должен быть целым и без повреждений.

Аккуратно совместите колодку с контактами датчика фаз. Ориентируйтесь по ключу-выступу на корпусе разъема, который предотвращает неправильное соединение. Не прикладывайте излишних усилий, чтобы не погнуть штырьки внутри разъема.

Ключевые этапы подключения

Выполните следующие действия последовательно:

Проверьте совпадение формы колодки и ответной части датчика.
Плавно насадите разъем на контакты до характерного щелчка фиксатора.
Убедитесь, что фиксирующий язычок полностью защелкнулся.
Легко потяните за колодку, чтобы проверить надежность соединения.

После подключения уложите жгут проводов так, чтобы исключить его натяжение или контакт с подвижными деталями двигателя. Обязательно закрепите проводку штатными фиксаторами во избежание перетирания изоляции.

Монтаж защитного чехла проводки

Наденьте термостойкий чехол на жгут проводов датчика фаз, продвигая его от разъема в сторону моторного щита. Проследите, чтобы все проводники полностью скрылись внутри гофры без перегибов. Закрепите край чехла у разъема датчика штатным пластиковым хомутом, обеспечивая герметичность соединения и защиту от влаги.

Проложите защищенный жгут вдоль штатного маршрута проводки, фиксируя его пластиковыми стяжками через каждые 15-20 см к неподвижным элементам кузова. Избегайте контакта с подвижными деталями ГРМ, выпускным коллектором и вентилятором охлаждения. Убедитесь в отсутствии натяжения проводов и свободном ходе чехла при вибрациях двигателя.

Критические моменты монтажа

Термостойкость: используйте только специализированные чехлы, выдерживающие температуру свыше 150°C
Трассировка: минимальный зазор 3 см от горячих поверхностей, обязательный обвод ременного привода
Фиксация: двойная стяжка в точках изгиба и возле металлических кромок
Проверка: после запуска двигателя убедитесь в отсутствии касаний чехла к вращающимся деталям

Возврат клеммы АКБ на место

После завершения установки датчика фаз и проверки правильности соединений, снимите защитные материалы с клеммы аккумулятора и контактов. Тщательно осмотрите внутреннюю поверхность клеммы и вывод АКБ – при наличии окислов или грязи зачистите их металлической щеткой. Убедитесь в отсутствии деформации клеммы и надежности фиксатора.

Наденьте клемму на вывод аккумулятора строго вертикально, избегая перекосов. Сильно нажмите рукой до характерного щелчка фиксатора. Проверьте надежность крепления – попытайтесь провернуть клемму из стороны в сторону: допустимый люфт не должен превышать 1-2 мм. Излишки контактной смазки (при ее использовании) удалите ветошью.

Последующие действия

Выполните обязательные проверки после подключения питания:

Запустите двигатель и прослушайте работу на холостом ходу – посторонние звуки (щелчки, гул) недопустимы
Проверьте индикатор Check Engine на приборной панели – лампа должна погаснуть через 2-3 секунды после запуска
Протестируйте реакцию на педаль газа – плавающие обороты или провалы указывают на ошибки монтажа

При возникновении проблем немедленно заглушите мотор и проверьте: совпадение меток ГРМ, правильность подключения разъема датчика, целостность проводов. Повторная диагностика сканером обязательна – убедитесь в отсутствии ошибок P0340, P0342 или P0343.

Запуск двигателя для проверки

После установки нового датчика фаз выполните визуальный осмотр места подключения разъёма на предмет надёжной фиксации. Убедитесь, что провода не натянуты и не контактируют с подвижными элементами двигателя или выхлопной системой.

Поверните ключ зажигания в положение "ON" без запуска стартера. Дождитесь погасания контрольной лампы неисправности двигателя (Check Engine) на приборной панели – это свидетельствует об успешном опросе датчиков системой управления.

Порядок тестового запуска

Выжмите педаль сцепления (для МКПП) или переведите селектор АКПП в режим "P"
Проверните стартером в течение 5-7 секунд. При нормальной работе двигатель должен запуститься на первых 2-3 секундах.
Обратите внимание на:
- Стабильность работы на холостом ходу (отсутствие плавающих оборотов)
- Мгновенную реакцию на нажатие педали акселератора (без провалов)
- Отсутствие кода ошибки Р0340/Р0343 на приборной панели
Прогрейте мотор до рабочей температуры (80-90°C) для проверки в разных режимах нагрузки

Если двигатель не запустился с первого раза, повторите попытку через 30 секунд после полной остановки стартера. При повторном отказе выполните компьютерную диагностику для считывания кодов неисправностей.

Анализ работы на холостом ходу после замены датчика фаз

После замены датчика фаз на автомобиле ВАЗ критически важно проверить работу двигателя на холостом ходу. Запустите мотор и дайте ему прогреться до рабочей температуры (80-90°C), так как электронный блок управления (ЭБУ) корректирует параметры только в этом режиме. Внимательно отслеживайте поведение двигателя без нагрузки в течение 3-5 минут.

Обратите внимание на ключевые показатели: стабильность оборотов (должны держаться в диапазоне 750-850 об/мин без скачков), отсутствие вибраций кузова или рывков, равномерность звука выхлопа. Любые отклонения требуют немедленной диагностики – сканером или визуальным контролем качества установки датчика.

Типичные проблемы и их причины

При некорректной работе на холостом ходу после замены проверьте:

Плавающие обороты: Неправильный зазор между датчиком и шкивом распредвала, повреждение фишки подключения или окисление контактов.
Повышенные обороты (900-1200 об/мин): Подсос неучтенного воздуха через негерметичный уплотнитель датчика или трещину в шлангах.
Вибрации и тряска: Ошибка установки угла метки ГРМ (смещение на 1 зуб), повреждение демпферного шкива распредвала.
Горит Check Engine: Неисправность цепи датчика (обрыв проводов), заводской брак нового ДПРВ, несовместимость модели датчика с ЭБУ.

Для точной диагностики считайте ошибки ЭБУ сканером OBD-II – коды P0340, P0342 или P0343 прямо указывают на проблемы цепи датчика фаз. Если сканер недоступен, проверьте физическую целостность компонентов:

Надежность фиксации разъема датчика (должен быть характерный щелчок при соединении).
Отсутствие зазора между корпусом ДПРВ и торцом шкива распредвала (допуск не более 0.5-1 мм).
Чистоту посадочного места – металлическая стружка или грязь на магнитном чувствительном элементе нарушают работу.

Помните: стабильная работа на холостом ходу – первый признак правильного монтажа датчика фаз. Если проблемы сохраняются после проверки, потребуется углубленная диагностика системы ГРМ или топливных форсунок.

Проверка оборотов под нагрузкой

После замены датчика фаз выполните тест под нагрузкой для проверки корректной работы двигателя. Разгоните автомобиль до скорости 60-80 км/ч на третьей передаче, имитируя стандартные дорожные условия.

Резко выжмите педаль акселератора на ¾ хода, наблюдая за реакцией двигателя. Обороты должны плавно расти без рывков, провалов или колебаний тахометра. Зафиксируйте максимальное значение оборотов при разгоне.

Критерии оценки

Отсутствие задержки отклика при нажатии педали газа
Стабильность оборотов в диапазоне 3000-4000 об/мин
Плавное снижение оборотов при сбросе газа

Тревожные признаки:

Самопроизвольное изменение оборотов ±150 об/мин
Дребезжание стрелки тахометра
Затухание мощности при резком ускорении

Норма	Неисправность
Плавный рост/спад оборотов	Ступенчатое изменение показаний
Диапазон отклонений ±50 об/мин	Колебания свыше 100 об/мин

Отсутствие ошибок Check Engine при неисправности датчика фаз

Распространенное заблуждение заключается в том, что неисправный датчик фаз (ДПРВ) всегда немедленно приводит к загоранию лампы Check Engine и сохранению соответствующей ошибки в памяти ЭБУ. Однако в реальности часто бывает иначе, особенно на автомобилях ВАЗ с более простыми системами управления двигателем.

Электронный блок управления двигателем (ЭБУ) обладает определенной "интеллектуальностью" и алгоритмами аварийного функционирования. Когда сигнал от датчика фаз пропадает, искажается или становится недостоверным, ЭБУ может не считать это критической ошибкой, требующей немедленного сигнала Check Engine. Вместо этого блок переходит на использование резервного режима управления впрыском топлива.

Причины отсутствия ошибки Check Engine

Основные причины, почему индикатор неисправности может не загореться:

Аварийный режим работы ЭБУ: Главная причина. При потере сигнала ДПРВ ЭБУ переключается на расчет момента впрыска исключительно по сигналу датчика положения коленчатого вала (ДПКВ). Так как ДПКВ есть на всех двигателях, система сохраняет работоспособность (пусть и неоптимальную), и ЭБУ не фиксирует это как критический сбой, требующий включения лампы.
Отсутствие поддержки диагностики ДПРВ в конкретной прошивке ЭБУ: На самых ранних версиях контроллеров (особенно Январь 4.X, некоторые Bosch M1.5.4) диагностика цепи и сигнала ДПРВ могла быть попросту не реализована программно. Блок не умел "видеть" его неисправность.
Промежуточные проблемы с проводкой: Плохой контакт в разъеме, "плавающий" обрыв или замыкание проводов могут вызывать периодические сбои в работе датчика, которые ЭБУ не успевает или не может однозначно интерпретировать как постоянную неисправность для регистрации ошибки.
Механические проблемы с распредвалом или ремнем ГРМ: Если сбиты метки ГРМ, датчик фаз физически не может выдать правильный сигнал, так как положение распредвала не соответствует положению коленвала. Однако ЭБУ будет видеть лишь неверный сигнал ДПРВ, а не саму причину (сбитые метки).

Косвенные признаки неисправности ДПРВ (даже без Check Engine):

Затрудненный запуск двигателя, особенно "на горячую". Двигатель может крутиться стартером дольше обычного.
Повышенный расход топлива (до 10-15%). ЭБУ в аварийном режиме переходит на попарно-параллельный впрыск, что менее эффективно.
Незначительная потеря мощности и приемистости.
Неустойчивая работа на холостом ходу, возможны небольшие подергивания.
Провалы при резком нажатии на педаль газа.

Последствия работы в аварийном режиме:

Симптом/Параметр	Нормальный режим (ДПРВ исправен)	Аварийный режим (ДПРВ неисправен)
Способ впрыска	Фазированный (последовательный)	Попарно-параллельный (групповой)
Расход топлива	Оптимальный	Повышенный
Динамика	Хорошая	Несколько снижена
Холодный пуск	Обычно нормальный	Чаще нормальный
Горячий пуск	Нормальный	Затруднен (дольше крутит стартером)

Таким образом, отсутствие горящей лампы Check Engine НЕ ГАРАНТИРУЕТ исправность датчика фаз. Если наблюдаются характерные симптомы, особенно повышенный расход и трудный горячий пуск, проверка ДПРВ (визуальная, замер сопротивления, осциллографом) или его замена на заведомо исправный – необходимая процедура, несмотря на молчание системы самодиагностики.

Тестирование в разных режимах работы

После установки нового датчика фаз обязательно проверьте его работу на разных этапах эксплуатации двигателя. Начните с холодного запуска: поверните ключ зажигания, не запуская мотор, и убедитесь в отсутствии ошибки "0340" или "0343" на сканере. Заведите двигатель – стартер должен срабатывать без задержек, а контрольная лампа Check Engine – погаснуть через 2-3 секунды после пуска.

Прогрейте силовой агрегат до рабочей температуры (85-90°C) и отслеживайте поведение системы. На холостом ходу (700-800 об/мин) показания датчика должны быть стабильными – сканер обязан отображать сигнал "Фазы 1" или "OK" в реальном времени. Резкие колебания оборотов или самопроизвольная остановка мотора указывают на неисправность.

Критические режимы проверки

Проведите стресс-тесты в сложных условиях:

Резкое ускорение: резко выжмите педаль газа до 70-80% на нейтрали (АКПП) или при выжатом сцеплении (МКПП). Обороты должны плавно расти до 4000-5000 об/мин без "провалов".
Работа под нагрузкой: во время движения на 3-4 передаче создайте нагрузку (подъем в гору). Отсутствие рывков и детонации подтвердит корректность показаний.
Повторный холодный пуск: заглушите и полностью остудите мотор. При следующем запуске датчик должен мгновенно определить положение распредвала.

Режим	Нормальные показатели	Симптомы неисправности
Холодный запуск	Мгновенный пуск, Check Engine гаснет	Длительная прокрутка стартера, ошибка P0340
Прогретый ХХ	Обороты 750±50, ровная работа	Плавание оборотов, тряска двигателя
Резкий газ	Плавный рост оборотов без рывков	Провалы, "чихание", ошибка P0343

Важно! При всех тестах подключите диагностический сканер для контроля параметров в реальном времени. Корректный датчик фаз должен показывать:

Стабильное значение "Да" в графе "Фазированный впрыск"
Отсутствие пропусков распознавания метки распредвала
Параметр "Угол распредвала" в пределах -5...+5° относительно коленвала

Сброс адаптаций ЭБУ (при необходимости)

Адаптации ЭБУ – это автоматически настраиваемые параметры работы двигателя, которые запоминают отклонения в показаниях датчиков и корректируют управление впрыском и зажиганием. После замены датчика фаз рекомендуется выполнить сброс этих калибровок, чтобы удалить устаревшие данные, рассчитанные под характеристики изношенного или неисправного датчика.

Процедура актуальна, если после установки нового датчика наблюдаются нестабильные обороты холостого хода, повышенный расход топлива или рывки при движении. Для некоторых моделей ВАЗ сброс адаптаций строго обязателен – уточняйте в руководстве по ремонту конкретного автомобиля.

Способы сброса адаптаций

Выполнить операцию можно несколькими методами:

Через диагностический разъем OBD-II:
- Подключите сканер (например, ELM327 с программой OpenDiag, ChipTuning PRO, или адаптер АСКАН).
- Выберите в меню: "ЭБУ двигателя" → "Сервисные функции" → "Сброс адаптаций".
- Подтвердите действие и дождитесь сообщения об успешном завершении.
Отключение питания ЭБУ:
- Снимите клемму "минус" с аккумулятора на 10-15 минут.
- Включите зажигание на 30 секунд (без запуска двигателя) после обратного подключения клеммы.
- Заведите мотор – ЭБУ начнет формировать новые адаптации.

Важно! После сброса дайте двигателю поработать на холостых оборотах 5-7 минут, затем совершите поездку в разных режимах (город/трасса) для ускорения повторного обучения ЭБУ.

Обработка разъемов контактным спреем

После демонтажа старого датчика фаз тщательно осмотрите колодку его разъема и ответную часть на проводке. Окислы, грязь или следы влаги на контактах – распространенная причина некорректной работы нового датчика даже при исправной детали. Категорически избегайте механической чистки контактов ножом или наждачной бумагой – это повредит защитное покрытие.

Обезжирьте контакты разъема специальным очистителем электроцепей. Нанесите контактный спрей (например, Liqui Moly Kontakt Spray или аналог) на обе части разъема – штырьки датчика и гнезда колодки проводов. Используйте короткую трубочку-насадку для точечного нанесения. Дайте спрею 1-2 минуты на испарение растворителя – образовавшаяся тонкая пленка предотвратит окисление и улучшит проводимость.

Ключевые правила обработки

Обязательные действия:

Обесточьте автомобиль, сняв клемму «минус» с АКБ перед работами с разъемами
Наносите спрей при отсоединенной колодке от датчика
Обрабатывайте обе части разъема – и штырьки, и гнезда
Дождитесь полного испарения состава перед подключением

Типичные ошибки:

Использование WD-40 вместо спецспрея	Оставляет масляную пленку, притягивающую пыль
Соединение разъема до высыхания	Риск короткого замыкания и коррозии
Обработка только внешней части колодки	Контактные группы остаются загрязненными

После установки нового датчика фаз и обработки разъемов надежно защелкните колодку проводов до характерного клика. Запустите двигатель – стабильные холостые обороты без ошибки Р0340 подтвердят успешность процедуры. Профилактическую обработку разъемов контактным спреем рекомендуется проводить каждые 2 года или при появлении симптомов неисправности датчика.

Установка защитных гофр

Наденьте защитные гофры на провода датчика фаз, полностью закрывая металлические контакты разъёма. Убедитесь, что длина гофра соответствует трассе проводки – излишки могут провисать, а недостаток создаст натяжение. Продвиньте гофр до упора в корпус разъёма, оставив небольшой технологический зазор (3-5 мм) для компенсации вибраций.

Закрепите гофр пластиковыми хомутами через каждые 10-15 см, особое внимание уделив участкам возле выпускного коллектора и острых кромок кузова. Избегайте перетягивания хомутов – это может повредить изоляцию проводов. Проверьте, чтобы гофр не касался подвижных элементов привода ГРМ и не терся о металлические детали двигателя.

Ключевые этапы фиксации

Пропустите провода через гофр до подключения разъёма к датчику
Используйте термостойкие хомуты в зоне высоких температур (возле коллектора)
Направьте гофр вдоль штатных жгутов проводки, используя существующие крепления

Ошибка	Последствие	Профилактика
Перегиб гофра под острым углом	Перетирание проводов	Минимальный радиус изгиба – 5 см
Контакт с выпускным коллектором	Плавление изоляции	Термоизоляционная лента + дистанция 15 см

После установки запустите двигатель и проверьте отсутствие посторонних шумов от вибрирующего гофра. Резкие щелчки или трение указывают на необходимость коррекции положения защиты. В завершение обработайте стыки гофра и разъёма влагоотталкивающим спреем для предотвращения окисления контактов.

Уборка рабочей зоны

После установки нового датчика фаз и проверки его работоспособности необходимо привести рабочее пространство в порядок. Пренебрежение этим этапом может привести к потере инструментов или загрязнению деталей двигателя в дальнейшем.

Соберите все использованные инструменты, ветошь и упаковки от запчастей. Особое внимание уделите области вокруг датчика фаз – там могли остаться мелкие крепежные элементы или обрезки пластика.

Порядок действий

Выполните следующие шары:

Протрите ветошью прилегающие к датчику поверхности двигателя для удаления следов масла или пыли.
Проверьте, не осталось ли в подкапотном пространстве:
- гаечных ключей или головок
- обрезков изоленты
- снятых заглушек/защитных колпачков
Убедитесь в отсутствии пролитых технических жидкостей (особенно тормозной или охлаждающей).

Важно: Все ветошь, контактировавшую с маслом, утилизируйте в металлический контейнер – материал представляет пожарную опасность.

Что проверить	Инструмент для уборки
Мелкий крепеж	Магнитный сачок/щетка
Пятна масла	Чистящий спрей + ветошь

Завершив уборку, запустите двигатель на 1-2 минуты для контроля отсутствия посторонних звуков – это исключит риск попадания забытых предметов в подвижные узлы.

Основные ошибки при монтаже

Неправильная установка датчика фаз вызывает сбои в работе двигателя: повышенный расход топлива, троение или полную остановку мотора. Нарушение процедуры монтажа часто приводит к повторному выходу узла из строя даже при использовании нового оригинального компонента.

Распространенные ошибки связаны с пренебрежением мелочами – от чистки посадочного места до контроля зазора. Недооценка этих этапов провоцирует ложные сигналы ЭБУ и некорректное зажигание.

Типичные ошибки и их последствия

Загрязнение посадочного гнезда – металлическая стружка или грязь на поверхности крепления искажают магнитный сигнал, вызывая ошибку P0340.
Перепутанная полярность подключения – неправильное соединение контактов в разъеме приводит к мгновенному выходу датчика из строя.
Нарушение момента затяжки – слабая затяжка вызывает вибрацию и зазор, чрезмерная – деформацию корпуса или повреждение чувствительного элемента.
Игнорирование уплотнительного кольца – отсутствие или повреждение кольца провоцирует течь масла в разъем и короткое замыкание.
Некорректный зазор до задающего диска – отклонение от нормы 0.5-1.3 мм нарушает формирование импульсов, блокируя запуск двигателя.

Советы по увеличению срока службы

Регулярная проверка состояния датчика фаз и его контактной группы предотвращает внезапные отказы. Уделяйте внимание целостности проводки и разъема при плановом обслуживании автомобиля.

Контроль качества моторного масла и своевременная его замена напрямую влияют на работоспособность датчика. Используйте масла с допусками, рекомендованными производителем, чтобы избежать загрязнения чувствительного элемента.

Ключевые меры профилактики

Защита от влаги: Обрабатывайте разъем диэлектрической смазкой для предотвращения окисления контактов.
Чистота посадочного места: Тщательно удаляйте грязь при установке нового датчика во избежание перекоса.
Контроль натяжения ремня ГРМ: Избыточная вибрация из-за неправильной регулировки ускоряет износ.

Параметр	Рекомендация
Диагностика	При появлении ошибок Р0340-Р0344 немедленно проверяйте цепь датчика
Мойка двигателя	Избегайте прямого попадания струи воды на корпус датчика
Температурный режим	Не допускайте перегрева двигателя свыше +110°C

Важно: При замене датчика фаз выбирайте оригинальные комплектующие или проверенные аналоги – дешевые подделки выходят из строя через 5-7 тыс. км пробега. Всегда очищайте посадочное гнездо от металлической стружки магнитом перед установкой нового элемента.

Когда нужна помощь специалиста

Хотя замена датчика фаз на автомобилях ВАЗ часто выполнима своими силами, существуют ситуации, когда вмешательство профессионального автоэлектрика или механика становится необходимым. Это связано с риском усугубления неисправности, повреждения других узлов или получения недостоверных результатов ремонта.

Отсутствие уверенности в собственных силах или недостаток опыта работы с электрооборудованием двигателя – уже веская причина обратиться в сервис. Помощь специалиста становится критически важной при возникновении следующих сложностей:

Ключевые ситуации для обращения в сервис

Сложности с доступом или демонтажем старого датчика: Если датчик расположен в крайне неудобном месте, "прикипел" или его крепление повреждено (сорваны грани болта/гайки), попытки силового демонтажа могут привести к поломке корпуса датчика или крепежных элементов блока цилиндров/головки блока.
Необходимость работ в зоне ремня/цепи ГРМ: Для замены датчика на некоторых моделях ВАЗ (особенно с 16-клапанными двигателями) часто требуется частичный демонтаж защитных кожухов ремня ГРМ или других элементов. Любые манипуляции рядом с ремнем/цепью ГРМ требуют предельной аккуратности и знания правил установки меток. Смещение меток даже на один зуб приведет к серьезным проблемам с работой двигателя и потенциально дорогостоящему ремонту.
Ошибка сохраняется после замены датчика: Если после установки нового датчика фаз и сброса ошибок контрольная лампа "Check Engine" (обычно с кодом P0340, P0341 или подобными) загорается вновь, проблема явно глубже. Это может указывать на:
- Неисправность проводки (обрыв, короткое замыкание, окисление контактов в разъеме).
- Проблемы с задающим диском на распредвале (деформация, повреждение зубьев).
- Сбои в работе контроллера ЭСУД (Электронной Системы Управления Двигателем).
- Серьезные неисправности в механической части ГРМ (например, растяжение цепи, перескок зубьев).
Диагностика этих причин требует специализированного оборудования (диагностического сканера, осциллографа) и глубоких знаний системы.
Отсутствие уверенности в причине неисправности: Если симптомы (плавающие обороты, повышенный расход топлива, дерганье, трудный запуск, ошибка Check Engine) не дают однозначно указать на отказ именно датчика фаз, самостоятельная замена может стать пустой тратой денег. Профессиональная компьютерная диагностика точно определит виновника.

Решение о самостоятельной замене должно приниматься взвешенно. Если возникают сомнения на любом этапе (диагностика, доступ, демонтаж, интерпретация результатов), обращение в специализированный автосервис – самый безопасный и экономически оправданный путь.

Ситуация	Риск при самостоятельном ремонте	Преимущество специалиста
"Прикипевший" датчик / Сорванный крепеж	Поломка датчика/крепежа, повреждение ГБЦ/БЦ	Опыт, специнструмент для демонтажа
Работы у ремня/цепи ГРМ	Сбитые метки ГРМ → Серьезное повреждение двигателя	Точное знание меток, правил установки ГРМ
Ошибка осталась после замены	Потеря времени и денег, не решена реальная проблема	Углубленная диагностика проводки, сигналов, механики ГРМ, ЭБУ
Неясная причина симптомов	Неправильная диагностика → Замена исправного датчика	Точная диагностика сканером/осциллографом

Дополнительные проверки после замены

После установки нового датчика фаз подключите диагностический сканер к разъёму OBD-II. Считайте коды ошибок из памяти ЭБУ двигателя – отсутствие ошибок P0340, P0341, P0342 или P0343 подтвердит корректность монтажа. Убедитесь, что показания датчика отображаются в реальном времени при работе мотора.

Запустите двигатель и проверьте его работу на всех режимах. Прогрейте мотор до рабочей температуры, затем протестируйте холостой ход (должен быть ровным без плавающих оборотов), резкие перегазовки (отклик дросселя должен быть мгновенным) и движение под нагрузкой (исключите рывки или провалы при разгоне).

Этапы контрольной проверки

Визуальный осмотр контактов:
- Убедитесь в отсутствии перегибов проводки
- Проверьте фиксацию разъёма (должен защёлкнуться с характерным кликом)
- Исключите попадание технических жидкостей на корпус датчика

Контроль параметров в движении:

Режим	Норма	Неисправность
Холостой ход	650-800 об/мин (±20)	Плавание оборотов
Разгон 20-80 км/ч	Ровная тяга	Дёргания, задержка отклика
Переход на нейтраль	Плавное снижение оборотов	Резкое падение/зависание оборотов

Длительное тестирование:
- Пройдите 15-20 км в смешанном цикле
- Проконтролируйте стабильность запуска (особенно "на горячую")
- Сравните расход топлива с предыдущими показателями

Параметр	Нормальное значение	Отклонение
Сигнал датчика (осциллограф)	Четкий прямоугольный импульс	Пилообразные или прерывистые импульсы
Сопротивление изоляции	>1 MΩ	Пробой на корпус
Зазор до шкива распредвала	0.5-1.2 мм	Контакт или зазор >2 мм

Список источников

При подготовке материалов о замене датчика фаз на автомобилях ВАЗ использовались специализированные технические ресурсы и документация. Основное внимание уделялось проверенным источникам с актуальными данными по диагностике и ремонту.

Ниже представлены ключевые материалы, на которые опирался автор при описании процедуры замены. Все источники содержат детальные схемы, фотографии процессов и технические характеристики компонентов.

Официальное руководство по ремонту Lada Granta/Kalina – раздел системы управления двигателем
Форум «DRIVE2» – темы с отчетами о замене ДПРВ на двигателях 8 и 16 клапанов
Видеоинструкции «LadaOnline» – практические ролики по демонтажу/установке
Технический портал «Автодоктор» – статья «Диагностика неисправностей датчика фаз»
Журнал «За рулем» – материал «Признаки отказа ДПРВ в автомобилях ВАЗ»
Брошюра «Bosch» – спецификации оригинальных датчиков 0 986 902 870
Мануал «Автодата» – раздел по электрическим схемам системы впрыска
