Замена датчика коленвала ВАЗ 2114 - практические советы

Статья обновлена: 18.08.2025

Датчик положения коленчатого вала (ДПКВ) – критически важный элемент электронной системы управления двигателем ВАЗ 2114. Его корректная работа напрямую влияет на запуск мотора, стабильность холостого хода, динамику разгона и общую эффективность силового агрегата.

Выход из строя этого датчика приводит к немедленной остановке двигателя и невозможности его запуска. Даже начальные признаки неисправности – такие как нестабильный холостой ход, провалы мощности или внезапная остановка мотора – требуют немедленной диагностики ДПКВ.

Процедура замены не отличается высокой сложностью, но требует точности и знания нюансов. Неправильная установка или неверный выбор зазора между датчиком и задающим диском синхронизации гарантированно вызовут сбои в работе двигателя.

Своевременная замена неисправного датчика коленвала – необходимое условие для надежной и бесперебойной эксплуатации автомобиля. Понимание принципа его работы и правил монтажа позволит выполнить ремонт быстро и качественно.

Необходимые инструменты для замены своими руками

Успешная замена датчика коленвала напрямую зависит от наличия правильных инструментов. Отсутствие даже одного ключа или приспособления может серьезно осложнить процесс и увеличить время ремонта.

Перед началом работ подготовьте все перечисленное ниже и проверьте их исправность. Это позволит избежать пауз и лишних манипуляций при демонтаже старого и установке нового датчика.

Подготовка инструментов и материалов

Набор торцевых головок с трещоткой (основная - на 10 мм)
Удлинитель для головок (100-150 мм)
Карданный шарнир или гибкая переходная муфта для головок
Вороток или динамометрический ключ
Отвертки (крестовая и плоская)
Фонарик с автономным питанием
Новый датчик коленвала для ВАЗ 2114 (оригинал или качественный аналог)
Чистая ветошь и щетка для очистки посадочного места
Средство для очистки контактов (спирт, WD-40 или спецраствор)

Как безопасно обесточить автомобиль перед работой

Перед началом любых работ с электрооборудованием ВАЗ 2114, включая замену датчика коленвала, необходимо полностью снять напряжение с бортовой сети. Это исключает риск короткого замыкания, случайной активации систем и поражения током. Несоблюдение этого этапа может повредить электронные блоки управления или привести к травмам.

Процедура обесточивания требует последовательного выполнения шагов с соблюдением техники безопасности. Убедитесь, что двигатель заглушен, рычаг КПП установлен в нейтральное положение, а стояночный тормоз активирован. Подготовьте необходимый инструмент заранее.

Порядок отключения питания

Заглушите двигатель и извлеките ключ из замка зажигания
Выждите 5-7 минут для разрядки конденсаторов в системе впрыска
Наденьте диэлектрические перчатки и защитные очки
Откройте капот и найдите аккумулятор в правом заднем углу моторного отсека
Сначала ослабьте гайку клеммы "минус" (чёрный провод) ключом на 10 мм
Снимите клемму и изолируйте её резиновым чехлом или плотной тканью
Повторите действия для клеммы "плюс" (красный провод)

Никогда не отсоединяйте клеммы в обратном порядке – это может вызвать искрение при случайном контакте ключа с кузовом. Убедитесь, что отсоединённые провода не касаются клемм аккумулятора или металлических деталей автомобиля.

Ошибка	Последствие	Как избежать
Отключение при работающем двигателе	Повреждение генератора и ЭБУ	Всегда глушите мотор перед работами
Снятие плюсовой клеммы первой	Короткое замыкание при контакте ключа с кузовом	Строго соблюдать порядок: минус → плюс
Отсутствие изоляции клемм	Самопроизвольное замыкание цепи	Использовать резиновые колпачки

После завершения ремонта подключайте клеммы в обратной последовательности: сначала надёжно зафиксируйте "плюс", затем "минус". Проверьте надёжность контактов – болты должны быть затянуты без люфта, но без чрезмерного усилия, чтобы не сорвать резьбу.

Поиск точного расположения датчика в подкапотном пространстве

Датчик положения коленчатого вала (ДПКВ) на ВАЗ 2114 находится в зоне ремня ГРМ двигателя 1.5L (8 клапанов). Он закреплён на кронштейне масляного насоса в непосредственной близости от зубчатого шкива коленвала. Точка установки расположена с правой стороны двигателя (по ходу движения автомобиля) в нижней части моторного отсека.

Для визуального обнаружения необходимо сосредоточить внимание на области вокруг большого металлического шкива коленчатого вала, который вращает ремень ГРМ. Сам датчик представляет собой пластиковый цилиндр чёрного цвета длиной 3-4 см с торчащим из него жгутом проводов, зафиксированный одним болтом на 10 мм. Электрический разъём направлен в сторону аккумуляторной батареи.

Откройте капот и зафиксируйте его штатной подпоркой
Визуально определите шкив коленвала – массивный металлический диск с зубьями по внешнему краю внизу двигателя
Проследите траекторию ремня ГРМ от шкива коленвала вверх к шкиву распредвала
Осмотрите зону крепления масляного насоса (слева от шкива коленвала, если стоять лицом к лобовому стеклу)
Найдите чёрный цилиндрический корпус с разъёмом, закреплённый под углом 45° к зубчатому венцу шкива

Важно: при сильном загрязнении двигателя может потребоваться очистка зоны ветошью. Ищите характерный зазор 0.5-1.0 мм между торцом датчика и зубьями шкива – это основной ориентир.

Очистка рабочей зоны от загрязнений перед демонтажем

Скопление масла, пыли и дорожной грязи вокруг датчика коленвала приводит к попаданию посторонних частиц внутрь двигателя при его снятии. Даже мелкая стружка или песок способны повредить ответственные поверхности коленчатого вала или ускорить износ вкладышей.

Тщательная очистка зоны установки датчика минимизирует риск засорения масляных каналов и обеспечивает точность последующего монтажа нового устройства. Грязь на корпусе или разъеме мешает визуальному контролю состояния детали и корректному подключению.

Порядок подготовки

Выполните следующие действия для качественной очистки:

Обесточьте автомобиль: снимите клемму «минус» с аккумулятора.
Обработайте зону вокруг датчика: используйте щетку с жестким синтетическим ворсом и автошампунь для удаления основного слоя грязи.
Обезжирьте поверхность: нанесите очиститель карбюратора или бензин на ветошь, протрите корпус датчика и прилегающую область блока цилиндров.
Продуйте соединения: сжатым воздухом удалите остатки пыли из разъёма датчика и посадочного гнезда.

Используйте защитные средства:

Резиновые перчатки для контакта с химией.
Защитные очки при работе со сжатым воздухом.
Чистую ветошь без ворса.

Материал	Назначение	Риск при игнорировании
Очиститель карбюратора	Растворение масляных отложений	Неполное удаление загрязнений
Сжатый воздух	Удаление абразивной пыли	Попадание песка в масляные каналы

Важно: избегайте применения ацетона или агрессивных растворителей – они могут повредить пластиковые элементы проводки. После очистки дождитесь полного испарения жидкостей перед демонтажем.

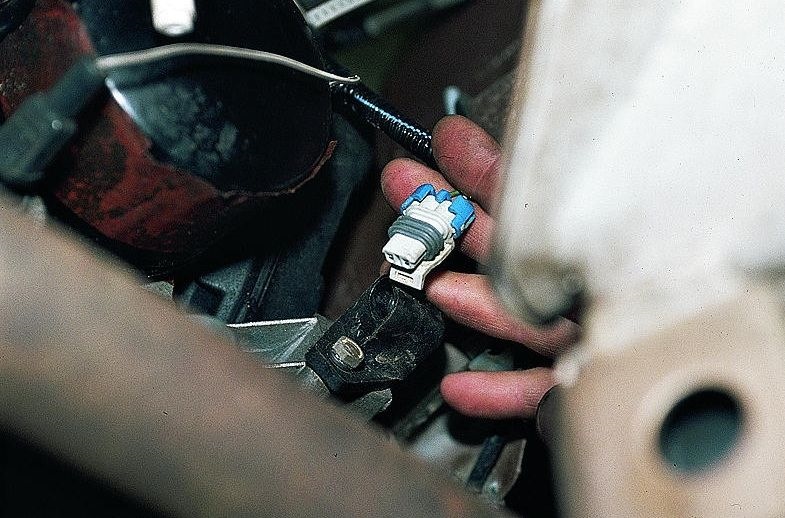

Отсоединение электрического разъема датчика коленвала

Найдите пластиковый разъем, подключенный непосредственно к корпусу датчика коленвала. Он обычно расположен на верхней части датчика и имеет прямоугольную форму. Внимательно осмотрите его конструкцию перед любыми действиями.

Определите тип фиксатора на разъеме: чаще всего используется пластиковый язычок (защелка) или металлическая скоба. Защелка может быть откидной (требует поднятия вверх) или нажимной (требует прижатия пальцами).

Порядок действий

Очистите область: Удалите грязь вокруг разъема сухой щеткой или ветошью для предотвращения попадания мусора в контакты.
Найдите фиксатор: Тщательно осмотрите разъем со всех сторон, чтобы точно определить расположение и тип замка (пластиковый язычок или металлическая скоба).
Расфиксируйте:
- Для откидного язычка: Аккуратно подденьте его тонкой отверткой или пальцем и поднимите до вертикального положения (обычно под углом 90°).
- Для нажимной защелки: Сильно сожмите пальцами выступающие пластиковые "усики" с обеих сторон разъема.
- Для металлической скобы: Отогните ее кончик тонкой отверткой в сторону от разъема.
Извлеките разъем: Удерживая фиксатор в отжатом состоянии, потяните корпус разъема строго вдоль оси датчика (не допуская перекоса). Не дергайте за провода!

Важные замечания: Не прилагайте чрезмерных усилий – если разъем не поддается, убедитесь в полном отжатии фиксатора. Избегайте использования грубых инструментов, способных сломать пластик. Перед подключением нового датчика очистите контакты разъема от окислов.

Правильный способ откручивания крепежного болта

Крепежный болт датчика коленвала ВАЗ 2114 часто "прикипает" из-за температурных перепадов и коррозии, требуя особого подхода при демонтаже. Применение грубой силы или неподходящего инструмента гарантированно повредит алюминиевый кронштейн или сорвет шлицы, усложнив ремонт.

Предварительно обработайте соединение проникающей смазкой (WD-40, "жидкий ключ") за 10-15 минут до работы, повторив процедуру 2-3 раза. Убедитесь в чистоте шлицев гайковерта и полном погружении биты в головку болта – перекос приложенного усилия недопустим.

Последовательность действий

Подготовьте инструмент: Используйте только шестигранный бит ровно на 5 мм (не звездочку TORX!) и вороток с трещоткой. Удлинитель обязателен для прямого доступа.
Фиксация биты: Вставьте биту в головку болта до упора, придерживая корпус датчика рукой для предотвращения проворота.
Приложите усилие: Коротким резким движением на срыв проверните болт против часовой стрелки. Если не поддается – повторно обработайте смазкой.
Альтернатива: При отсутствии трещотки используйте гаечный ключ на 10 мм, надев его на шестигранник биты. Ударный гайковерт допустим только на малых оборотах.

Запрещено:

Применять разводные ключи или пассатижи (деформируют грани)
Допускать перекос инструмента (ведет к срыву шлицов)
Использовать нагревание (расплавит пластиковый корпус датчика)

После успешного откручивания очистите резьбовое отверстие в блоке цилиндров металлической щеткой и нанесите графитовую смазку перед установкой нового болта. Крутящий момент затяжки – не более 8-10 Н·м.

Извлечение старого датчика из посадочного места

Обеспечьте свободный доступ к датчику коленвала, сняв защитный кожух воздушного фильтра при необходимости. Тщательно очистите зону вокруг датчика сжатым воздухом или ветошью, предотвратив попадание загрязнений в разъём и посадочное отверстие.

Отожмите пластиковый фиксатор колодки проводов и отсоедините разъём, потянув его вдоль оси штекера без перекоса. Проверьте состояние контактов на окисление или повреждения – это частая причина некорректной работы нового датчика после замены.

Процесс демонтажа

Используйте торцевой ключ на 10 мм с удлинителем или трещоткой для откручивания единственного крепёжного болта. Удерживайте корпус датчика рукой при завершающем обороте, чтобы он не упал в поддон двигателя.

Аккуратно извлеките датчик из гнезда, придерживаясь правил:

Не прилагайте боковых усилий – корпус из хрупкого пластика
При закисании нанесите WD-40 на стык и выжидайте 5 минут
Проворачивайте элемент вокруг оси при затруднённом вытягивании

Осмотрите посадочное место после извлечения:

Проверяемый элемент	Требуемое состояние
Металлическая втулка гнезда	Отсутствие задиров и коррозии
Уплотнительное кольцо	Полное удаление остатков резины
Датчик синхронизации	Целостность магнитного стержня

Заглушите отверстие чистой ветошью до установки нового датчика – это исключит попадание стружки или масла внутрь блока цилиндров. Убедитесь, что технологическая заглушка шкива коленвала не смещена в процессе работ.

Визуальная диагностика снятого датчика на дефекты

После демонтажа датчика коленвала тщательно осмотрите его корпус и чувствительный элемент. Любые механические повреждения или следы перегрева требуют замены узла.

Обратите особое внимание на состояние контактов и целостность проводов вблизи разъема. Окисления или нарушения изоляции часто приводят к нестабильной работе двигателя.

Ключевые элементы для проверки

Корпус датчика: Ищите трещины, сколы или оплавления пластика. Нарушение герметичности ведет к попаданию грязи и влаги.
Магнитный наконечник: Проверьте отсутствие металлической стружки, грязи или топливных отложений. Очистите поверхность сухой ветошью без абразивов.
Контактные штырьки: Убедитесь в отсутствии коррозии (белый или зеленый налет) и надежной фиксации в колодке.
Электрический разъем: Осмотрите на предмет расплавления пластика, обломанных фиксаторов или перегибов проводов.

При выявлении хотя бы одного из перечисленных дефектов датчик подлежит замене. Попытки восстановления (зачистка контактов, герметизация трещин) носят временный характер и не гарантируют стабильную работу.

Чистка посадочного гнезда от металлической стружки

После извлечения старого датчика коленвала внимательно осмотрите посадочное гнездо на блоке цилиндров. Металлическая стружка, образующаяся от износа зубьев венца маховика или подшипников, часто притягивается магнитом датчика и скапливается внутри отверстия.

Оставшиеся частицы нарушат работу нового датчика – даже мелкие фрагменты искажают магнитное поле, приводя к сбоям в формировании импульсов. Полная очистка обязательна для корректной работы системы зажигания и предотвращения повторного выхода узла из строя.

Технология очистки

Выполняйте работы в следующем порядке:

Обезжирьте поверхность – используйте ветошь, смоченную бензином или уайт-спиритом. Удалите масляные потёки вокруг гнезда.
Удалите крупные фрагменты – тонкой неметаллической палочкой (деревянной щепкой, пластиковым пинцетом) извлеките видимые частицы из полости.
Обработайте магнитной щёткой – специальный инструмент с неодимовым магнитом соберёт микроскопическую стружку со стенок отверстия.

Категорически запрещено:

Применять металлические крючки или свёрла – риск повреждения посадочного места
Использовать сжатый воздух – частицы могут попасть внутрь блока цилиндров
Заливать гнездо растворителем без последующей сушки – остатки жидкости нарушат контакт

После механической очистки протрите полость безворсовой салфеткой, смоченной в бензине. Убедитесь в отсутствии ворсинок и мусора – они влияют на точность установки датчика по глубине.

Проверка зазора датчика коленвала

Точный зазор между сердечником датчика и зубьями шкива коленвала критичен для формирования корректных импульсов. Отклонение от нормы 0.5-1.0 мм провоцирует сбои в работе двигателя: неустойчивые обороты холостого хода, пропуски зажигания или полную остановку мотора.

Используйте новый щуп толщиной 0.5 мм и 1.0 мм для контроля. Установите датчик на штатное место, закрепив болтами без окончательной затяжки. Вставьте щуп в пространство между торцом датчика и вершиной зуба синхродиска.

Порядок проверки

Щуп 0.5 мм должен проходить с лёгким сопротивлением
Щуп 1.0 мм не должен входить или требовать значительного усилия
При несоответствии ослабьте крепёжные болты
Сдвиньте датчик в нужном направлении (к диску или от него)
Затяните болты моментом 8-10 Н·м
Повторно проверьте зазор щупом

Ошибка регулировки	Последствия
Зазор менее 0.5 мм	Механический контакт, искажение сигнала
Зазор более 1.0 мм	Слабый импульс, трудный запуск двигателя

Обязательная установка уплотнительного кольца на новый датчик

Каждый новый датчик положения коленчатого вала (ДПКВ) для ВАЗ 2114 комплектуется специальным уплотнительным кольцом из маслостойкой резины. Это кольцо не является дополнительным аксессуаром – его установка на корпус датчика перед монтажом строго обязательна. Игнорирование этого требования неизбежно приведет к серьезным проблемам в работе двигателя.

Без уплотнительного кольца между корпусом датчика и посадочным отверстием в блоке цилиндров образуется зазор. Через этот зазор под давлением начнет просачиваться моторное масло, что вызовет течь и падение уровня смазки в системе. Более того, грязь, пыль и абразивные частицы с дороги будут беспрепятственно попадать в зону расположения задающего диска коленвала и самого датчика.

Правильная установка и контроль

Порядок действий при замене:

Извлеките старый датчик коленвала из посадочного гнезда.
Внимательно осмотрите новое уплотнительное кольцо – убедитесь в отсутствии перекосов, трещин или надрывов.
Аккуратно наденьте кольцо на корпус нового датчика до полной посадки в специальную канавку.
Смажьте кольцо чистым моторным маслом для облегчения установки и предотвращения повреждения.
Плавно вставьте датчик с кольцом в посадочное отверстие, избегая перекоса.
Затяните крепежный болт с моментом 8-12 Н·м (не перетягивайте!).

Критические последствия отсутствия кольца:

Утечка моторного масла через посадочное отверстие.
Загрязнение чувствительного элемента датчика и задающего диска металлической стружкой или грязью.
Некорректные показания ДПКВ из-за изменения воздушного зазора.
Сбои в работе системы зажигания и впрыска топлива (пропуски воспламенения, троение, потеря мощности).
Внезапная остановка двигателя во время движения.

После установки нового датчика с кольцом обязательно проверьте уровень масла и первые несколько дней контролируйте область вокруг датчика на предмет появления масляных пятен. Любая течь в этом месте – сигнал о неправильном монтаже уплотнителя или его повреждении.

Нанесение тонкого слоя моторного масла на уплотнитель

Перед установкой нового датчика коленвала обработайте резиновый уплотнитель моторным маслом. Используйте минимальное количество смазки – достаточно буквально капли, равномерно распределенной пальцем по всей окружности кольца. Излишки масла тщательно удалите чистой ветошью.

Эта процедура обеспечит плавное вхождение датчика в посадочное отверстие без перекоса и повреждения уплотнителя. Масляная пленка снижает трение при монтаже и временно герметизирует соединение до запуска двигателя, когда рабочая температура восстановит эластичность резины.

Ключевые правила обработки

Исключите силиконы и смазки на нефтяной основе – они разрушают резину
Не допускайте попадания масла на контакты – это нарушит работу датчика
Контролируйте толщину слоя – избыток масла вызовет подсос воздуха

Аккуратное размещение датчика в гнезде без перекоса

Правильная установка датчика коленвала требует особого внимания к его позиционированию в посадочном отверстии. Перекос даже на несколько градусов нарушит корректный зазор между сердечником и зубьями шкива, что приведет к сбоям в формировании сигнала.

Перед фиксацией болтом убедитесь, что корпус датчика свободно входит в гнездо до упора без приложения усилий. Если возникает сопротивление – проверьте состояние посадочного места: удалите следы коррозии, грязь или заусенцы мелкой наждачной бумагой.

Ключевые правила установки:

При монтаже соблюдайте следующие этапы:

Очистка контактов – обработайте разъем датчика и колодку жгута проводки контактным очистителем
Контроль ориентации – совместите монтажные пазы на корпусе с направляющими в гнезде
Посадка до упора – плавно надавите на корпус до полного прилегания торцевой поверхности
Проверка зазора – через технологическое отверстие шкива убедитесь в отсутствии видимого смещения

Важно: затягивайте крепежный болт только после точного позиционирования! Используйте динамометрический ключ с моментом 8-10 Нм. Перетяжка вызовет деформацию корпуса и нарушит работу устройства.

Ошибка монтажа	Последствие
Перекос корпуса	Прерывистый сигнал, пропуски зажигания
Загрязнение посадочной зоны	Увеличение рабочего зазора
Неполная посадка	Сдвиг датчика при вибрации

После установки проверьте сопротивление обмотки мультиметром (550-750 Ом) и отсутствие ошибки P0336 при диагностике. Помните: надежность работы системы зажигания напрямую зависит от точности позиционирования этого датчика.

Затяжка крепежного болта с рекомендованным моментом 8-10 Н·м

Момент затяжки крепежного болта датчика коленвала критичен для корректной работы узла. Превышение усилия 10 Н·м приводит к деформации пластикового корпуса датчика, нарушению его геометрии и гарантированному выходу из строя. Недостаточная затяжка (менее 8 Н·м) вызовет вибрацию и смещение датчика, что спровоцирует сбои в передаче сигнала на ЭБУ.

Используйте динамометрический ключ с подходящим диапазоном измерений – обычные гаечные ключи или пневмоинструмент не обеспечивают точности. Перед затяжкой очистите резьбовое отверстие в блоке цилиндров от грязи и масла металлической щеткой, иначе реальное усилие затяжки будет отличаться от калиброванного.

Порядок затяжки и контрольные параметры

Установите датчик в посадочное место, совместив монтажные отверстия с крепежными шпильками
Наживите болт вручную до соприкосновения шайбы с поверхностью
Производите затяжку ключом плавно без рывков до щелчка ограничителя
Проверьте воздушный зазор между датчиком и шкивом (0.5-1.3 мм)

Инструмент	Тип	Особенности
Динамометрический ключ	Щелчковый	Диапазон 4-20 Н·м, погрешность ≤3%
Головка	6-гранная	Размер 10 мм, с магнитным держателем
Дополнительно	Вороток	Удлинитель не более 15 см

Важно: после замены датчика и затяжки болта обязательно выполните сброс ошибок ЭБУ через диагностический разъем. Проверку работоспособности проводите на запущенном двигателе с помощью мультиметра (частота сигнала должна составлять 200-600 Гц на холостом ходу).

Фиксация разъема с характерным щелчком замка

После установки нового датчика коленвала критически важно обеспечить надежное соединение электрического разъема. Контактная колодка должна быть полностью очищена от грязи, окислов и остатков технических жидкостей перед подключением – используйте для этого контактный спрей или безворсовую салфетку. Убедитесь, что направляющие пазы на корпусе датчика совпадают с выступами на разъеме, иначе фиксатор не сработает корректно.

Прикладывая умеренное усилие, вдавите разъем до упора вдоль оси датчика до появления четкого тактильного и акустического сигнала – глухого щелчка пластикового замка. Проверьте качество соединения попыткой ручного оттягивания колодки в обратном направлении: правильно зафиксированный коннектор остается абсолютно неподвижным. Игнорирование этого этапа грозит внезапным пропаданием контакта во время движения.

Типичные ошибки и последствия

Неполная фиксация – замок не перешел в зацепление из-за мусора в посадочной зоне или перекоса
Последствие: периодические сбои сигнала, имитирующие неисправность датчика
Чрезмерное усилие – попытка "дожать" разъем молотком или ударами
Последствие: разрушение корпуса ДПКВ или крепежной клипсы
Отсутствие щелчка – использование разъема с поврежденным фиксатором
Последствие: самопроизвольное отключение на вибрации, остановка двигателя

При обнаружении сломанного замка колодки немедленно замените коннектор – временная фиксация изолентой или стяжками не обеспечивает требуемой надежности. Используйте только оригинальные разъемы или сертифицированные аналоги с термостойким корпусом, рассчитанные на эксплуатацию в подкапотном пространстве.

Контрольная очистка датчика после установки

После того как новый датчик положения коленчатого вала (ДПКВ) установлен на свое место и зафиксирован крепежным болтом, настоятельно рекомендуется выполнить контрольную очистку его рабочей зоны и электрического разъема. Даже новый датчик может иметь следы технологической смазки, пыли или мелкой металлической стружки, попавшей на чувствительный элемент или контакты во время монтажа.

Игнорирование этой процедуры может свести на нет всю работу по замене датчика. Загрязнения на магнитном сердечнике или контактах разъема способны искажать сигнал, генерируемый датчиком, или вовсе прервать его передачу в блок управления двигателем (ЭБУ). Это приведет к тем же симптомам неисправности, что и вышедший из строя датчик: трудный запуск, плавающие обороты, провалы мощности, а в худшем случае – полная остановка двигателя.

Порядок выполнения контрольной очистки

Выполните следующие действия для гарантии корректной работы нового ДПКВ:

Повторно проверьте зазор: Убедитесь, что расстояние между торцом магнитного сердечника датчика и зубьями задающего диска (шкива коленвала) соответствует норме (обычно 0.5-1.5 мм для ВАЗ 2114). Используйте щуп для точности. Неправильный зазор – частая причина некорректных показаний.
Очистка сердечника: Тщательно протрите торцевую часть магнитного сердечника датчика (ту, что обращена к зубцам шкива) чистым, безворсовым материалом (микрофибра, чистая х/б ткань), слегка смоченным в подходящем очистителе.
Очистка контактов разъема: Внимательно осмотрите и аккуратно очистите контактные штырьки самого датчика и контактные гнезда ответной части колодки жгута проводов.

Важные замечания по очистке:

Используйте только рекомендованные средства: Лучше всего подходят специализированные очистители электрических контактов или спирт (изопропиловый или этиловый). Категорически избегайте бензина, ацетона, растворителей типа 646/647 – они могут повредить пластиковый корпус датчика или изоляцию проводов.
Аккуратность: Не прикладывайте излишних усилий, чтобы не погнуть тонкие контакты в разъеме.
Просушка: Дайте очищенным поверхностям полностью высохнуть перед подключением разъема.
Момент затяжки: При закручивании крепежного болта датчика соблюдайте умеренный момент затяжки (обычно 8-12 Н·м). Перетяжка может повредить корпус датчика или его посадочное место.

Необходимые материалы и инструменты:

Инструмент/Материал	Назначение
Щуп для замера зазора	Проверка расстояния ДПКВ - шкив коленвала
Набор ключей/головок (чаще всего на 10 мм)	Ослабление/затяжка крепежного болта (при необходимости коррекции зазора)
Очиститель электрических контактов или спирт	Очистка сердечника и контактов
Чистая безворсовая ткань или салфетки	Удаление загрязнений и остатков очистителя
Ватные палочки	Аккуратная очистка контактов в разъеме

Только после выполнения этой контрольной очистки и проверки зазора можно быть уверенным, что новый датчик коленвала установлен правильно и готов к корректной работе. Подключите разъем до упора, убедившись в фиксации защелки.

Правила подключения аккумулятора после замены

Неправильное подключение аккумулятора может вызвать серьезные повреждения электроники автомобиля, включая ЭБУ, генератор или сигнализацию. Соблюдение последовательности и техники безопасности исключает риски короткого замыкания и скачков напряжения.

Перед началом работ убедитесь в отсутствии металлических предметов на клеммах АКБ или корпусе, а также проверьте целостность изоляции проводов. Все действия выполняйте в защитных перчатках и очках.

Пошаговая инструкция подключения

Подготовка клемм: Очистите контакты аккумулятора и клемм проводов от окислов металлической щеткой.
Порядок соединения:
- Наденьте плюсовую клемму (красный провод, маркировка "+") на соответствующий вывод АКБ, затяните крепление ключом.
- Аналогично подключите минусовую клемму (черный провод, маркировка "–").
Фиксация: Проверьте надежность посадки клемм – они не должны смещаться при легком усилии.
Защита: Нанесите на контакты специальную смазку (например, Литол-24) для предотвращения коррозии.

После подключения выполните тестовый запуск двигателя. Если автомобиль не заводится или на панели приборов появились ошибки – немедленно заглушите мотор и проверьте правильность соединений.

Диагностика ошибок через OBDII после первого запуска

После установки нового датчика коленвала выполните диагностику через OBDII-разъём (расположен под панелью возле руля). Первый запуск двигателя может выявить скрытые проблемы или подтвердить корректность монтажа, поэтому считывание ошибок – обязательный этап.

Используйте диагностический сканер или адаптер с ПО (например, ELM327 с приложением Torque). Проверьте не только актуальные, но и сохранённые в памяти ЭБУ ошибки. Особое внимание уделите кодам, связанным с системой зажигания и датчиками положения.

Анализ и устранение неполадок

Если сканер показал ошибки, связанные с ДПКВ, выполните следующие действия:

Расшифруйте коды:

Код ошибки	Описание
P0335	Обрыв цепи или неисправность ДПКВ
P0336	Некорректный сигнал датчика
P0016	Рассогласование показаний ДПКВ и распредвала

Проверьте физические параметры:
- Зазор между датчиком и зубчатым шкивом (должен быть 0.6–1.5 мм)
- Чистоту посадочного места и отсутствие металлической стружки на магните
- Надёжность фиксации разъёма и состояние проводов (перетёртости, окислы)

При сохранении ошибки P0335 измерьте сопротивление датчика мультиметром (500–700 Ом). Отклонение значений указывает на брак или повреждение при установке.

Важно! После устранения неполадок стертите ошибки через сканер и проведите тестовую поездку. Повторная диагностика подтвердит успешность ремонта.

Проверка стабильных оборотов на холостом ходу

После замены датчика коленвала запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C). В этот момент все дополнительные потребители энергии (кондиционер, фары, печка) должны быть отключены. Внимательно наблюдайте за поведением тахометра: стрелка должна устойчиво держаться в диапазоне 750-850 об/мин без рывков или плавания.

Обратите внимание на звук работы мотора: посторонние стуки, хлопки в выхлопной системе или неравномерное "рычание" указывают на проблемы. Проведите простой тест: резко нажмите и отпустите педаль газа – обороты должны моментально вернуться к нормальным значениям без "проседания" или колебаний в течение 2-3 секунд.

Критерии успешной проверки

Постоянство показаний: Отклонение не более ±30 об/мин в течение 3 минут
Отсутствие вибраций: Руль и кузов не должны передавать ощутимую дрожь
Реакция на нагрузку: Включение фар дальнего света не должно снижать обороты более чем на 50 об/мин

Симптом	Возможная причина	Действие
Плавание оборотов (800-1100 об/мин)	Подсос воздуха, неисправность РХХ	Проверить патрубки, датчик холостого хода
Проседание при нагрузке	Слабая затяжка клемм АКБ, неисправность генератора	Диагностика цепи питания, замер напряжения
Резкие скачки (>200 об/мин)	Ошибка установки ДПКВ, повреждение демпфера	Проверить зазор 0.5-1.5 мм, целостность шкива

Важно! Если проверка выявила нестабильность, выполните компьютерную диагностику даже при отсутствии сигнала "Check Engine". Используйте адаптер с поддержкой протокола EOBD для считывания параметров в реальном времени, особое внимание уделите графикам положения дросселя и коррекции топливоподачи.

Тест-драйв для оценки реакции на педаль газа

После установки нового датчика коленвала запустите двигатель и дайте ему поработать 5-7 минут на холостом ходу, контролируя стабильность оборотов. Убедитесь в отсутствии ошибок на приборной панели и посторонних звуков из моторного отсека перед началом движения.

Начните движение на минимальной скорости (10-15 км/ч), плавно нажимая педаль газа на 20-30% хода. Отслеживайте момент отклика двигателя – задержка более 1 секунды указывает на некорректную работу ДПКВ или ошибки монтажа.

Методика проверки реакции двигателя

Ключевые этапы тест-драйва:

Резкий разгон на ровном участке дороги: интенсивное нажатие педали газа до 70-80% при скорости 40 км/ч
Проверка "провалов" при плавном ускорении: разгон с постоянным усилием на педали от 20 до 70 км/ч
Анализ дерганий при сбросе газа: резкое отпускание педали на 3-4 передаче (50-60 км/ч)

Критерии успешной замены: двигатель должен реагировать на акселератор без рывков, задержек или хлопков в выхлопной системе. Появление детонации ("стук пальцев") при разгоне требует немедленной диагностики.

Симптом	Возможная причина	Действия
Двигатель глохнет при резком нажатии	Неправильный зазор до шкива, повреждение проводки	Проверить расстояние 0,6-1,5 мм между ДПКВ и зубьями шкива
Провалы мощности на средних оборотах	Некачественный датчик, плохой контакт в разъеме	Зачистить клеммы колодки, проверить оригинальность детали

После тест-драйва обязательно считайте ошибки через диагностический разъем OBD-II. Даже при нормальном поведении мотора возможны скрытые ошибки типа P0335 или P0336, требующие повторной калибровки датчика.

Как проверить сопротивление нового датчика коленвала мультиметром

Проверка сопротивления обязательна даже для нового датчика коленвала, чтобы исключить заводской брак или повреждение при транспортировке. Мультиметр позволяет быстро выявить обрыв обмотки или отклонение параметров от нормы, что предотвратит проблемы с запуском двигателя после установки.

Подготовьте цифровой мультиметр и уточните номинальное сопротивление для вашей модели ДПКВ ВАЗ 2114 (обычно 550-750 Ом). Убедитесь, что датчик чистый, а контакты не имеют следов окисления – это влияет на точность измерений.

Порядок проверки сопротивления

Настройте мультиметр:
- Переключите прибор в режим измерения сопротивления (Ω)
- Установите диапазон 0-2 кОм (если мультиметр не автоматический)
Подключите щупы:
- Присоедините красный щуп к одному контакту датчика
- Черный щуп подключите к второму контакту (полярность не важна)
Снимите показания:
- Дождитесь стабилизации цифр на дисплее
- Зафиксируйте значение (пример: 645 Ом)

Оцените результат:

Показания мультиметра	Состояние датчика
550-750 Ом	Норма (готов к установке)
0 Ом	Короткое замыкание (брак)
OL / 1 / ∞	Обрыв цепи (брак)
<500 Ом или >800 Ом	Отклонение от нормы (не использовать)

Важно: При замере не касайтесь металлических частей щупов пальцами – это искажает показания. Если значения на границе нормы, повторите проверку, плотнее прижав щупы к контактам.

Анализ качества искрообразования на свечах

Качество искрообразования напрямую влияет на стабильность работы двигателя после замены ДПКВ. Исправный датчик коленвала гарантирует точное формирование импульсов для системы зажигания, но проблемы со свечами или высоковольтными проводами могут нивелировать этот эффект. Проверка искры – обязательный этап диагностики при неустойчивых оборотах или провалах мощности.

Для объективной оценки снимите свечи зажигания после пробной поездки. Визуальный осмотр электродов и изолятора выявляет нагар, эрозию или механические повреждения. Наличие масляного налета или бензинового затопления указывает на смежные неисправности цилиндропоршневой группы или топливной системы, требующие отдельного внимания.

Практические методы диагностики искры

Выполните тестирование проверочным стендом или классическим способом:

Вставьте демонтированную свечу в высоковольтный провод
Прижмите юбку свечи к "массе" двигателя (не держите руками!)
Прокрутите стартером коленвал 2-3 секунды

Нормальная искра имеет ярко-голубой цвет и сопровождается четким треском. Желтый или оранжевый оттенок, прерывистое горение – признаки слабой искры. Полное отсутствие разряда требует проверки катушки зажигания и цепей управления.

Признак на свече	Возможная причина
Черный сухой нагар	Богатая топливная смесь, засорение воздушного фильтра
Белый или серый изолятор	Бедная смесь, перегрев
Масляные отложения	Износ маслосъемных колпачков, колец
Красный налет	Присадки в топливе низкого качества

При обнаружении несоответствий замените свечи на изделия с рекомендованным калильным числом (А17ДВРМ для ВАЗ 2114). Проверьте зазор между электродами – 1.0-1.13 мм. Параллельно протестируйте сопротивление высоковольтных проводов мультиметром: значение выше 10-15 кОм указывает на пробой изоляции.

Помните: даже корректная работа нового ДПКВ не компенсирует слабую искру. Системный подход к диагностике исключает повторное появление симптомов неисправности и обеспечивает равномерную работу всех цилиндров.

Регулярный мониторинг расхода топлива после замены

После установки нового датчика коленвала (ДПКВ) систематический контроль расхода топлива становится критически важным этапом диагностики. Корректная работа этого сенсора напрямую влияет на синхронизацию зажигания и впрыска топлива, а отклонения в показателях расхода сигнализируют о потенциальных ошибках монтажа или скрытых неполадках смежных систем. Первые 300-500 км пробега – ключевой период для выявления аномалий.

Фиксация показателей должна проводиться в идентичных условиях: на постоянных маршрутах, с одинаковой манерой вождения и учетом сезонных факторов (например, использования печки или кондиционера). Пренебрежение мониторингом может привести к долговременной работе двигателя в неоптимальном режиме, что провоцирует повышенный износ деталей цилиндропоршневой группы и рост эксплуатационных затрат.

Практические рекомендации по контролю

Методика точных замеров:

Заправляйте полный бак до срабатывания автомата на АЗС одной и той же сети
Обнуляйте суточный пробег или фиксируйте километраж в блокнот
Повторяйте заправку "под горловину" после пробега 250-400 км
Рассчитывайте расход по формуле: (литры топлива × 100) / км пробега

Критические отклонения и действия:

Ситуация	Возможные причины	Меры реагирования
Расход вырос на 15-20%	Неправильный зазор до шкива, загрязнение контактов, ошибка ЭБУ	Проверить зазор (0.5-1.5 мм), очистить разъем, сбросить ошибки сканером
Показатели "скачут"	Нестабильный сигнал ДПКВ, пробой проводки	Диагностика осциллографом, проверка экранирования проводов
Расход в норме, но двигатель троит	Повреждение демпфера шкива, сдвиг меток ГРМ	Контроль положения меток, замена демпферного шкива

Дополнительные проверки при аномалиях:

Считать ошибки OBD-II даже при отсутствии Check Engine
Проконтролировать напряжение АКБ – просадка ниже 13В искажает данные ДПКВ
Убедиться в отсутствии подсоса воздуха после замены (шланги, прокладки)

Обработка контактов распылителем-очистителем

Перед заменой датчика коленчатого вала на ВАЗ 2114 обязательно обработайте контакты разъёма специальным аэрозольным очистителем. Нанесите состав на электронные контакты колодки проводов и ответной части датчика, уделяя внимание металлическим поверхностям соединения.

Дождитесь полного испарения очистителя (2-3 минуты) перед подключением разъёма к новому датчику. Эта процедура удалит окислы, грязь и остатки технических жидкостей, которые нарушают передачу сигнала и могут провоцировать сбои в работе двигателя.

Правила применения очистителя

Отсоедините разъём от старого датчика коленвала
Встряхните баллон с очистителем 5-7 секунд
Распыляйте состав короткими нажатиями (2-3 секунды) с расстояния 15-20 см
Используйте кисточку для удаления стойких загрязнений
Повторите обработку при сильных окислах

Важно: не применяйте для очистки растворители, бензин или ацетон - они разрушают изоляцию и пластиковые элементы разъёма. Используйте только специализированные средства для электротехники (например, Kontakt U, Hi-Gear Contact Cleaner).

После монтажа нового датчика проверьте надёжность фиксации разъёма - пластиковый фиксатор должен защёлкнуться без зазоров. Нестабильный контакт в соединении приведёт к периодическому пропаданию сигнала и ошибкам ЭБУ.

Контроль расстояния между датчиком и шкивом

Корректный зазор между датчиком положения коленвала (ДПКВ) и зубчатым шкивом – критически важный параметр для работы двигателя. Нарушение этого расстояния приводит к сбоям в формировании сигнала, что провоцирует нестабильный холостой ход, рывки при движении и даже полную остановку мотора.

Производитель устанавливает номинальный зазор в диапазоне 0,6–1,5 мм. Превышение или уменьшение этого значения искажает магнитное поле датчика, вызывая ошибки в определении положения коленвала блоком управления. Точность контроля исключает риски ложных пропусков зажигания или перебоев топливоподачи.

Процедура проверки и регулировки

Подготовка: Очистите посадочное гнездо датчика и поверхность шкива от грящи металлической щеткой. Убедитесь в отсутствии сколов на корпусе ДПКВ.
Фиксация датчика: Установите ДПКВ в посадочное отверстие, но не затягивайте крепежный болт до конца.
Измерение зазора:
- Используйте набор щупов толщиной от 0,5 до 1,5 мм.
- Введите щуп между торцом датчика и зубцом шкива (в зоне отсутствия выреза для ВМТ).
Регулировка:
- При недостаточном зазоре – ослабьте болт и слегка надавите на корпус датчика.
- При чрезмерном зазоре – подложите под крепежную проставку одну шайбу толщиной не более 0,3 мм.
Фиксация: Затяните болт моментом 8–10 Н·м и повторно проверьте зазор. Щуп должен входить с легким сопротивлением.

Тип ошибки	Последствия для двигателя
Зазор > 1,5 мм	Слабый сигнал, пропуски зажигания, трудный запуск
Зазор < 0,5 мм	Риск касания шкива, искажение импульсов, глохнет на холостом ходу

После регулировки обязательно очистите контакты разъёма ДПКВ и выполните сброс ошибок ЭБУ через диагностический сканер. Прогрейте двигатель до рабочей температуры и проверьте отсутствие рывков при резком нажатии на педаль газа.

Профилактика коррозии в зоне установки датчика

Регулярно очищайте посадочное место датчика коленвала и прилегающую зону от грязи, масляных потёков и дорожных реагентов. Используйте щётку и специализированные обезжириватели (например, уайт-спирит или бензин «калоша») перед монтажом нового устройства. Категорически избегайте скопления влаги под защитным кожухом ремня ГРМ – её наличие ускоряет окисление контактов и корпуса.

Наносите тонкий слой термостойкого антикоррозийного состава (типа Liqui Moly Kupfer-Spray или аналогов) на металлические поверхности вокруг отверстия датчика после очистки. Исключите попадание состава на рабочую поверхность самого датчика и зубья шкива коленвала – это может нарушить его работу. Контролируйте целостность резинового уплотнителя датчика при замене – повреждённый сальник пропускает влагу.

Ключевые меры защиты

Обработка контактов: Наносите токопроводящую смазку (CRC CO Contact Cleaner) на разъём датчика для предотвращения окисления клемм.
Герметизация зазоров: Закрывайте технологические отверстия рядом с датчиком пластиковыми заглушками во избежание попадания дорожной соли и воды.
Контроль подкапотного пространства: Своевременно устраняйте течи масла или тосола из смежных узлов (сальник коленвала, помпа).

Материал	Назначение	Примеры
Аэрозольный антикоррозийный состав	Защита металла кронштейна	«Цинкар», Body 990
Диэлектрическая смазка	Изоляция контактов	Molykote 111, LIQUI MOLY Batterie-Pol-Fett
Силиконовый герметик	Уплотнение резиновых элементов	Loctite 5699, ABRO High-Temp RTV

Раз в 2–3 месяца проверяйте визуально состояние зоны установки при замене масла. При обнаружении рыжего налёта или белого окисла на разъёме – немедленно обработайте контакты очистителем электрооборудования. Игнорирование коррозии приводит к нарушению сигнала датчика, ошибкам ECU и внезапному останову двигателя.

Список источников

При подготовке материалов о замене датчика коленвала ВАЗ 2114 критично опираться на проверенную техническую информацию. Достоверные источники помогают избежать ошибок при ремонте этого ответственного узла двигателя.

Следующие ресурсы содержат детальные инструкции, спецификации и практические рекомендации от специалистов. Они охватывают как теоретические аспекты работы датчика положения коленчатого вала, так и нюансы его диагностики и замены.

Официальное руководство по ремонту ВАЗ-2114 от производителя
Специализированные автомобильные форумы: Drive2.ru, ВАЗ Ремонт, Лада.Онлайн
Технические статьи в журналах "За рулём" и "Авторевю"
Видеоинструкции от каналов автомехаников на YouTube: Главная дорога, Автопрактика
Книга "Системы управления двигателем ВАЗ-2114" издательства "Легион-Автодата"
Электронные базы данных автосервисов по диагностике ДПКВ
Мануалы оборудования для компьютерной диагностики двигателя (например, Scanmatic)
