Замена датчика скорости на Лада Гранта - инструкция

Статья обновлена: 18.08.2025

Датчик скорости (ДС) на Lada Granta передает данные о скорости вращения колес электронному блоку управления двигателем. От его исправности зависит корректная работа спидометра, одометра, систем ABS и ESP (при наличии), а также топливная экономичность.

Признаками неисправности ДС являются: неправильные показания спидометра, отказ круиз-контроля, плавающие обороты холостого хода или повышенный расход топлива. Для замены потребуется новый датчик (оригинальный или аналог), ключ на 10, отвертка и защитные перчатки. Перед началом работ обязательно снимите минусовую клемму с аккумулятора.

Признаки неисправности датчика скорости на Ладе Гранте

Самый очевидный признак – полный отказ спидометра. Стрелка прибора не реагирует на движение автомобиля, оставаясь на нулевой отметке. Параллельно перестает работать одометр: показания общего и суточного пробега не изменяются. На приборной панели загорается контрольная лампа неисправности двигателя (Check Engine).

Двигатель начинает работать нестабильно, особенно заметны проблемы на холостом ходу. Обороты самопроизвольно "плавают" – то повышаются, то падают. При движении накатом или при переключении передач возможны рывки, провалы тяги и даже самопроизвольная остановка мотора. Автомобиль может дергаться во время плавного разгона.

Ключевые симптомы

Нерабочий спидометр: стрелка не двигается или хаотично скачет
Остановка одометра: пробег не фиксируется
Check Engine: загорается лампа, сканер показывает ошибку P0500 (неисправность цепи датчика скорости)
Неустойчивый холостой ход: обороты самопроизвольно изменяются
Рывки при движении: дергания во время разгона или переключения передач
Затрудненный запуск: двигатель может глохнуть сразу после старта
Повышенный расход топлива: из-за некорректной работы системы впрыска

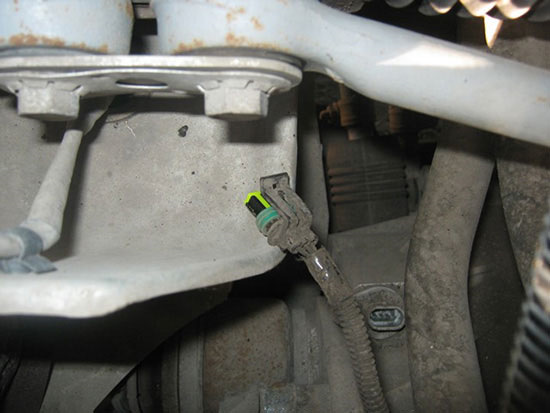

Определение расположения датчика скорости в подкапотном пространстве

Датчик скорости на Лада Гранта устанавливается непосредственно на коробке переключения передач (КПП). Для доступа к нему необходимо открыть капот и визуально обследовать верхнюю часть трансмиссии со стороны моторного щита.

Ориентируйтесь на область крепления правого приводного вала: датчик скорости зафиксирован в корпусе КПП вертикально, ближе к лобовому стеклу. Он представляет собой пластиковый цилиндр диаметром 3-4 см с торчащим электрическим разъемом на 3 контакта.

Ключевые ориентиры для поиска

Сторона расположения: правая часть КПП (со стороны аккумулятора)
Ориентиры:
- Находится между блоком цилиндров и воздушным фильтром
- Рядом с местом выхода приводного вала в колесную арку
Внешний вид:
- Черный пластиковый корпус с металлической втулкой в основании
- Характерный шестигранник под ключ возле посадочного фланца
- Электрический разъем с фиксатором, направленный вверх

Тип двигателя	Особенности расположения
8-клапанный (11183)	Частично скрыт патрубком системы охлаждения
16-клапанный (21126/21127)	Более открытое расположение, легче визуализировать

Важно! На некоторых модификациях требуется демонтировать воздуховод воздушного фильтра для полноценного доступа. Ищите провода, идущие от разъема датчика вдоль КПП к жгуту основной проводки.

Подготовка рабочей зоны: очистка места вокруг датчика

Очистка области вокруг датчика скорости – обязательный этап для предотвращения попадания грязи в коробку передач при демонтаже. Осмотрите зону крепления датчика на КПП: обычно она покрыта слоем дорожной пыли, масляными пятнами или остатками технических жидкостей. Уделите особое внимание разъёму проводки и прилегающим патрубкам.

Используйте щётку с жёсткой синтетической щетиной для удаления крупных загрязнений. Для обезжиривания поверхности нанесите аэрозольный очиститель (WD-40, ABRO) или специальный автошампунь. Выждите 3-5 минут для растворения застарелых отложений, после чего тщательно протрите ветошью. Контролируйте, чтобы абразивные частицы не попали в разъём электропроводки.

Инструменты и материалы

Щётка: пластиковая или металлическая с удлинённой ручкой
Очистители: WD-40, ABRO CRC, универсальный обезжириватель
Тряпки: хлопковые безворсовые ветоши
Защита: резиновые перчатки, очки

Важно! Не применяйте обильное количество воды – влага может проникнуть в разъём или отверстие КПП. После очистки дождитесь полного высыхания поверхности (10-15 минут) перед началом работ. Проверьте целостность фиксатора разъёма: при наличии трещин подготовьте замену заранее.

Безопасное отсоединение минусовой клеммы аккумулятора

Перед любыми манипуляциями с электрооборудованием автомобиля, включая замену датчика скорости на Лада Гранта, обязательным шагом является обесточивание системы путем снятия минусовой клеммы аккумуляторной батареи. Это предотвращает риск короткого замыкания, повреждения ЭБУ и других электронных компонентов при случайном контакте инструмента с токопроводящими элементами.

Убедитесь, что зажигание полностью выключено, ключ извлечен из замка, а все энергопотребители (фары, магнитола) деактивированы. Дождитесь 2-3 минуты после выключения зажигания для перехода бортовых систем в спящий режим. Подготовьте рожковый или накидной ключ на 10 мм (стандартный размер для клемм АКБ).

Последовательность отключения массы

Определите минусовую клемму АКБ: она маркирована знаком «–», имеет черный защитный колпачок и подключена к кузову автомобиля толстым черным проводом.
Ослабьте гайку крепления клеммы, вращая ключ против часовой стрелки. Не прикладывайте чрезмерных усилий во избежание срыва резьбы.
Снимите клемму с токовывода аккумулятора. Если она «прикипела», аккуратно покачивайте ее из стороны в сторону, не используя металлические рычаги.
Надежно зафиксируйте отсоединенный провод: отведите его в сторону, исключив любой контакт с минусовым выводом АКБ. При необходимости заизолируйте клемму резиновым колпачком или плотной тканью.

Критически важно: Всегда отсоединяйте первой именно минусовую клемму! Снятие плюсовой клеммы до минусовой создает риск короткого замыкания при случайном касании кузова ключом во время откручивания.

После завершения работ с датчиком скорости установите клемму на место в обратном порядке: наденьте на вывод, затяните гайку ключом с усилием 5-8 Н·м (до плотной фиксации без перетяжки). При подключении допустима кратковременная искра – это активация систем памяти. Убедитесь в отсутствии окислов на клемме и выводе АКБ перед подключением.

Защита электроразъёма от загрязнения перед демонтажем

Электроразъём датчика скорости критически уязвим к попаданию пыли, грязи и влаги при демонтаже. Загрязнение контактов приводит к окислению, нарушению сигнала и повторным неисправностям даже после установки нового датчика. Предотвращение попадания инородных частиц в колодку – обязательный этап работ.

Перед отсоединением разъёма тщательно очистите зону вокруг датчика скорости щёткой или сжатым воздухом. Это исключит осыпание мусора в контакты при извлечении штекера. Используйте ветошь для защиты нижерасположенных узлов двигателя от случайного падения загрязнений.

Методы изоляции разъёма после отсоединения

Сразу после снятия колодки с датчика выполните её герметизацию одним из способов:

Полиэтиленовый пакет + резинка: Наденьте на разъём плотный пакет, зафиксируйте канцелярской резинкой.
Изолента ПВХ: Плотно обмотайте контакты в 3-4 слоя, закрывая входное отверстие.
Заглушка-чехол: Используйте специализированную пластиковую заглушку для авторазъёмов (например, ATP AT-706).

Избегайте применения бумаги или тканевых материалов – они не обеспечивают влагозащиту и могут оставить волокна на контактах. При длительном демонтаже дополнительно обработайте соединение силиконовой смазкой перед обратной установкой.

Фиксация разъема проводки: предотвращение случайного отсоединения

Правильная фиксация электрического разъёма критична для стабильной работы датчика скорости. Ненадёжное соединение вызывает прерывание сигнала, что приводит к сбоям спидометра, некорректным показаниям одометра и ошибкам ЭБУ двигателя. Отсутствие фиксации повышает риск повреждения контактов от вибрации или попадания влаги.

Разъём датчика скорости Лада Гранта оснащён пластиковым фиксатором-защёлкой. Перед подключением убедитесь, что язычок фиксатора не сломан и свободно двигается. Проверьте чистоту контактных групп – остатки грязи или окислы нарушают проводимость.

Порядок фиксации разъёма

Совместите разъём с ответной частью на датчике скорости, соблюдая правильную ориентацию (ключи на корпусе должны совпасть)
Плавно надавите на корпус разъёма до характерного щелчка – это свидетельствует о срабатывании внутренних замков
Поднимите пластиковый фиксатор (язычок) вверх до упора, пока он не зафиксируется в пазе на основном корпусе разъёма
Дёрните за жгут проводов в сторону от датчика, чтобы проверить надёжность соединения – разъём не должен смещаться

Важно: Если фиксатор повреждён или не держит разъём, обязательно замените колодку. Временная фиксация изолентой недопустима – она не обеспечивает герметичность и расплавляется от нагрева. После установки запустите двигатель, попросите помощника проконтролировать работу спидометра при лёгком покачивании разъёма рукой.

Осмотр электрического коннектора на предмет повреждений

После снятия разъёма с датчика скорости внимательно осмотрите корпус коннектора со всех сторон. Проверьте целостность пластикового корпуса: ищите трещины, сколы или следы оплавления, которые могли возникнуть из-за перегрева или механического воздействия.

Убедитесь в отсутствии коррозии на металлических контактах внутри разъёма. Окислы проявляются как белый, зелёный или сизый налёт, препятствующий надёжному электрическому соединению. Особое внимание уделите состоянию фиксирующей защёлки – её поломка может привести к самопроизвольному отсоединению.

Ключевые элементы диагностики

Визуальный осмотр контактов: используйте фонарик для выявления загрязнений, влаги или деформации штырьков/гнёзд.
Проверка фиксации проводов: аккуратно подёргайте каждый проводник у основания коннектора – отсутствие люфта и чёткая фиксация обязательны.
Тест на окисление: очистите контакты щёткой с мягким ворсом или специальным средством-очистителем электроцепей при обнаружении налёта.

Важно: При наличии следов расплавленного пластика или глубокой коррозии контактов замените разъём целиком. Используйте термоусадочную трубку или изоленту для восстановления изоляции повреждённых проводов перед подключением нового коннектора.

Использование чистящего спрея для обработки контактов

После демонтажа старого датчика скорости тщательно осмотрите колодку его подключения. Окислы, грязь или следы влаги на контактах разъёма провоцируют некорректную работу нового датчика и ошибки ЭБУ.

Обильно нанесите специализированный чистящий спрей-очиститель электронных контактов (например, Kontakt U, Liqui Moly Electronic-Spray) на металлические штырьки разъёма. Распыляйте средство короткими нажатиями с расстояния 5-10 см, уделяя внимание внутренним поверхностям.

Правила обработки и последующие действия

Важные этапы:

Дождитесь полного испарения состава (1-2 минуты) – спрей не оставляет жирной плёнки.
Аккуратно протрите контакты чистой безворсовой салфеткой для удаления размягчённых загрязнений.
При сильном окислении повторите обработку 2-3 раза до появления металлического блеска.

Не используйте WD-40, бензин или ацетон – они повреждают изоляцию и пластик. После очистки визуально убедитесь в отсутствии:

Белого солевого налёта (окислы)
Потемнений металла
Механических повреждений штырьков

Подключите колодку к новому датчику скорости только после полного высыхания контактов. Пренебрежение очисткой часто вызывает мигание спидометра, ложные сигналы ABS и повышенный расход топлива даже при установке исправной детали.

Подбор ключа или головки для откручивания крепления датчика

Крепеж датчика скорости на Ладе Гранта чаще всего представляет собой один болт с шестигранной головкой. Для его откручивания необходим ручной инструмент соответствующего размера, обеспечивающий плотный захват без риска срыва граней.

Стандартный размер крепежного болта – 10 мм, что подтверждается на большинстве моделей Гранты. Однако перед началом работ визуально проверьте головку болта, так как в редких случаях (например, после нештатного ремонта) возможны отклонения.

Варианты инструментов

Накидной ключ на 10 мм – оптимален для ограниченного пространства вокруг датчика
Головка на 10 мм с трещоткой или воротком – обеспечивает быстрый съем при хорошем доступе
Рожковый ключ на 10 мм – допустим при аккуратном использовании (риск деформации граней выше)

Примечание: Если стандартный размер не подошел, проверьте варианты на 8 мм или 13 мм. Для труднодоступного расположения используйте карданный шарнир или удлинитель для головки. Избегайте разводных ключей – они часто срывают грани.

Применение удлинителя для доступа к труднодоступному крепежу

Датчик скорости на Ладе Гранте расположен в крайне неудобном месте – на верхней части коробки передач, рядом с выпускным коллектором. Стандартным ключом или головкой невозможно добраться до болта крепления из-за плотной компоновки узлов и ограниченного пространства под капотом. Без удлинителя велик риск сорвать грани крепежа или повредить соседние элементы.

Используйте карданный удлинитель для трещотки длиной 15-25 см в сочетании с головкой на 10 мм. Присоедините головку к удлинителю, затем вставьте конструкцию в трещотку. Подводите инструмент со стороны аккумуляторного отсека под углом 45-60 градусов – это позволит зацепить болт, избегая контакта с патрубками системы охлаждения.

Ключевые рекомендации:

Тип удлинителя: Карданный (шарнирный) для работы под углом
Размер головки: Точно 10 мм (недопустимы переходники)
Контроль положения: Удерживайте удлинитель второй рукой для предотвращения соскальзывания
Безопасность: Дайте двигателю остыть 30 минут – коллектор разогревается до 200°C

Положение рулевого колеса для улучшения доступа к датчику

Датчик скорости на Ладе Гранта расположен на верхней части коробки передач, в зоне, частично перекрытой рулевым валом и элементами кузова. Неправильное положение рулевого колеса ограничивает пространство для манипуляций инструментами и визуального контроля, усложняя демонтаж и установку датчика.

Для максимального освобождения рабочей зоны необходимо повернуть руль в крайнее левое положение. Это смещает рулевую колонку и тяги в сторону, открывая прямой доступ к креплению датчика и его электрическому разъему. Убедитесь, что ключ зажигания извлечен, чтобы исключить блокировку руля во время работ.

Порядок действий:

Поставьте автомобиль на ровную поверхность, зафиксируйте противооткатными упорами.
Переведите рычаг коробки передач в нейтральное положение.
Поверните рулевое колесо до упора влево (против часовой стрелки).
Отключите минусовую клемму аккумулятора для безопасности.

Если доступ остается затрудненным после поворота руля, аккуратно снимите пластиковый кожух рулевой колонки. Это добавит пространства для работы с торцевым ключом на 10 мм (основной инструмент для откручивания датчика).

Последовательная диагностика крепежных элементов перед снятием

Визуально осмотрите место установки датчика скорости в районе коробки передач. Убедитесь в отсутствии явных повреждений крепежных элементов (сорванные грани болта, деформация фиксатора). Проверьте наличие следов коррозии или сильных загрязнений, затрудняющих доступ к креплению.

Очистите зону вокруг датчика и крепежа щеткой или сжатым воздухом. Удалите масляные пятна, грязь и дорожные отложения, чтобы предотвратить попадание абразивных частиц в механизм при демонтаже. Это снижает риск повреждения резьбы и упрощает дальнейшую работу.

Порядок проверки крепежа

Выполните следующие действия для оценки состояния креплений:

Определите тип крепежа: на Гранте обычно используется один болт под ключ на 10 или фиксатор-защелка
Проверьте целостность: убедитесь в отсутствии трещин на пластмассовом фиксаторе или деформации металлического кронштейна
Оцените затяжку: легким усилием попробуйте подтянуть крепеж. Чрезмерный люфт указывает на срыв резьбы

Критические признаки проблем:

Проворачивание болта без усилия
Видимая деформация посадочного гнезда
Наличие металлической стружки вокруг крепления

Тип крепежа	Нормальное состояние	Требует ремонта
Болт (ключ 10)	Плотная фиксация без люфта	Сорванные грани или резьба
Пластиковый фиксатор	Защелка полностью зафиксирована	Трещины или сломанные лепестки

При обнаружении поврежденных элементов подготовьте замену до начала демонтажа. Для сорванных болтов заранее подберите экстрактор или набор метчиков для восстановления резьбы.

Техника ослабления крепёжной гайки датчика скорости

Перед началом работ подготовьте необходимый инструмент: ключ на "10" (рожковый или накидной), проникающую смазку типа WD-40 и ветошь. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом, а коробка передач переведена в нейтральное положение.

Найдите датчик скорости на коробке передач: он расположен в верхней части КПП, ближе к корпусу воздушного фильтра, и подключен к разъёму с проводами. Очистите ветошью область вокруг гайки от грязи и масла, уделив особое внимание резьбовому соединению.

Порядок ослабления гайки

Выполните следующие действия для безопасного откручивания:

Обработайте резьбу: обильно нанесите проникающую смазку на основание гайки и место стыка с корпусом КПП. Дайте составу подействовать 10-15 минут.
Зафиксируйте ключ: наденьте ключ на гайку, убедившись в полном прилегании граней. При работе в стеснённых условиях используйте короткий вороток или головку с трещоткой.
Приложите контролируемое усилие: удерживайте корпус датчика рукой для предотвращения проворачивания. Плавно надавите на ключ против часовой стрелки, избегая резких рывков.
Преодолейте закисание: если гайка не поддаётся, постучите молотком по рукоятке ключа через деревянную проставку. Повторно нанесите смазку и выждите ещё 5 минут.

После смещения гайки с "мёртвой точки" открутите её полностью пальцами. Важно: не допускайте перекоса ключа – это гарантированно сорвёт грани. Если резьба повреждена, используйте метчик для восстановления перед установкой нового датчика.

Правильный угол давления на инструмент во время откручивания

При откручивании датчика скорости на Лада Гранта критически важно сохранять строгую перпендикулярность между осью крепежного элемента и плоскостью рабочей части инструмента. Любое отклонение создает паразитную нагрузку на грани болта или гайки, что приводит к деформации шестигранника и осложняет демонтаж.

Особенность расположения датчика в моторном отсеке требует использования карданного шарнира или удлинителя с гибкой головкой. Это компенсирует ограниченный доступ, но требует дополнительного контроля угла приложения силы. Инструмент должен двигаться строго в плоскости вращения без перекоса.

Техника безопасности и эффективность

Используйте трещоточную рукоятку с храповым механизмом – она позволяет работать в стесненных условиях без перехвата инструмента
Избегайте угловых адаптеров – каждый дополнительный переходник увеличивает риск отклонения от перпендикуляра
При работе с торцевой головкой фиксируйте её на гранях полностью – частичный захват провоцирует срыв

Ситуация	Риск	Решение
Инструмент под углом 10-15°	Срыв граней, заклинивание	Применить удлинитель с шарниром
Давление с упором в соседние детали	Повреждение проводки/разъёмов	Использовать короткую головку

Проверьте посадку ключа на гранях до приложения усилия
Создайте первоначальное усилие коротким рывком – это преодолеет "прикипание" резьбы
Вращайте инструмент малыми углами (15-20°), постоянно контролируя перпендикулярность

Извлечение закисшего крепежа без повреждения соседних деталей

Закисшие болты или гайки датчика скорости требуют аккуратности: соседние пластиковые элементы проводки и корпусные детали легко повредить при грубом воздействии. Главная задача – разрушить коррозию без передачи избыточного крутящего момента или ударной нагрузки на хрупкие компоненты.

Начинайте с тщательной очистки зоны вокруг крепежа металлической щёткой и нанесения проникающей смазки (WD-40, "жидкий ключ"). Обильно обработайте соединение 3-4 раза с интервалом 10-15 минут, позволяя составу проникнуть в резьбу. Применение умеренного локального нагрева строительным феном (не открытое пламя!) часто помогает разрушить окислы.

Методы откручивания

Ручной инструмент с контролем усилия: Используйте короткий вороток или трещотку с шестигранной головкой точного размера (обычно 10 или 13 мм). Нажимайте строго вдоль оси крепежа, избегая перекоса. Применяйте плавное возрастающее усилие короткими рывками "на срыв".
Ударно-вращательное воздействие: Если крепёж не поддаётся:
- Накерните центр головки болта пробойником
- Установите ударную отвёртку с битой под размер
- Наносите чёткие удары молотком по тыльной части отвёртки с одновременным усилием на откручивание
Экстракторы при сорванных гранях:
1. Просверлите болт сверлом на 2-3 мм меньше диаметра резьбы
2. Вбейте левосторонний экстрактор (метчик) ударом молотка
3. Плавно выкрутите остатки против часовой стрелки

Опасность	Метод предотвращения
Срыв шлицов	Точно подбирайте размер ключа, очищайте грани от грязи
Облом болта	Не применять чрезмерное усилие до обработки смазкой/нагревом
Повреждение пластика	Изолировать проводку и корпус датчика металлической пластиной

Если крепёж не сдвигается после всех попыток – осторожно срежьте головку болта бормашиной с тонким диском, после чего снимите датчик и удалите оставшуюся шпильку пассатижами или экстрактором. Всегда очищайте резьбовое отверстие метчиком перед установкой нового крепежа.

Аккуратное выкручивание датчика из посадочного места

Перед демонтажем тщательно очистите зону вокруг датчика скорости от грязи и масляных отложений металлической щеткой или ветошью. Это предотвратит попадание мусора внутрь коробки передач при извлечении элемента. Убедитесь, что разъем проводки полностью отсоединен и не мешает работе.

Возьмите подходящий рожковый или торцевой ключ (чаще всего требуется размер 10 мм). Наденьте его на шестигранную часть датчика строго перпендикулярно оси корпуса, избегая перекоса. Сорвите датчик с места плавным усилием против часовой стрелки, не допуская резких рывков.

Техника безопасного извлечения

Если элемент не поддается:

Обработайте резьбу проникающей смазкой (WD-40) и выждите 10-15 минут
Легко постучите по корпусу датчика через медную или деревянную проставку
Применяйте короткие покачивания ключом вправо-влево на 5-10° для разрушения ржавчины

После начала движения выкручивайте деталь медленно, контролируя усилие. При появлении характерного шипения (сброс давления) остановитесь на 20-30 секунд. Завершайте откручивание вручную, чтобы не уронить датчик в подкапотном пространстве.

Ошибка	Последствие	Профилактика
Перекос ключа	Срыв граней	Контроль перпендикулярности инструмента
Резкий рывок	Облом штока	Плавное возрастающее усилие

Сразу после извлечения закройте отверстие в КПП чистой ветошью или пластиковой заглушкой. Это исключит вытекание масла и проникновение пыли. Осмотрите контакты демонтированного датчика – на них не должно быть трещин или следов окисления.

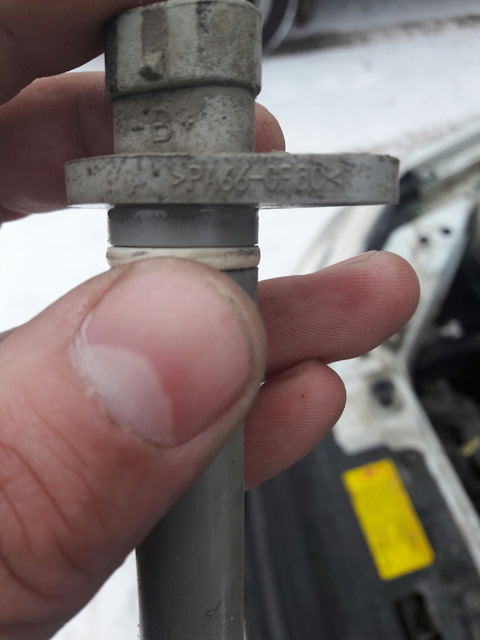

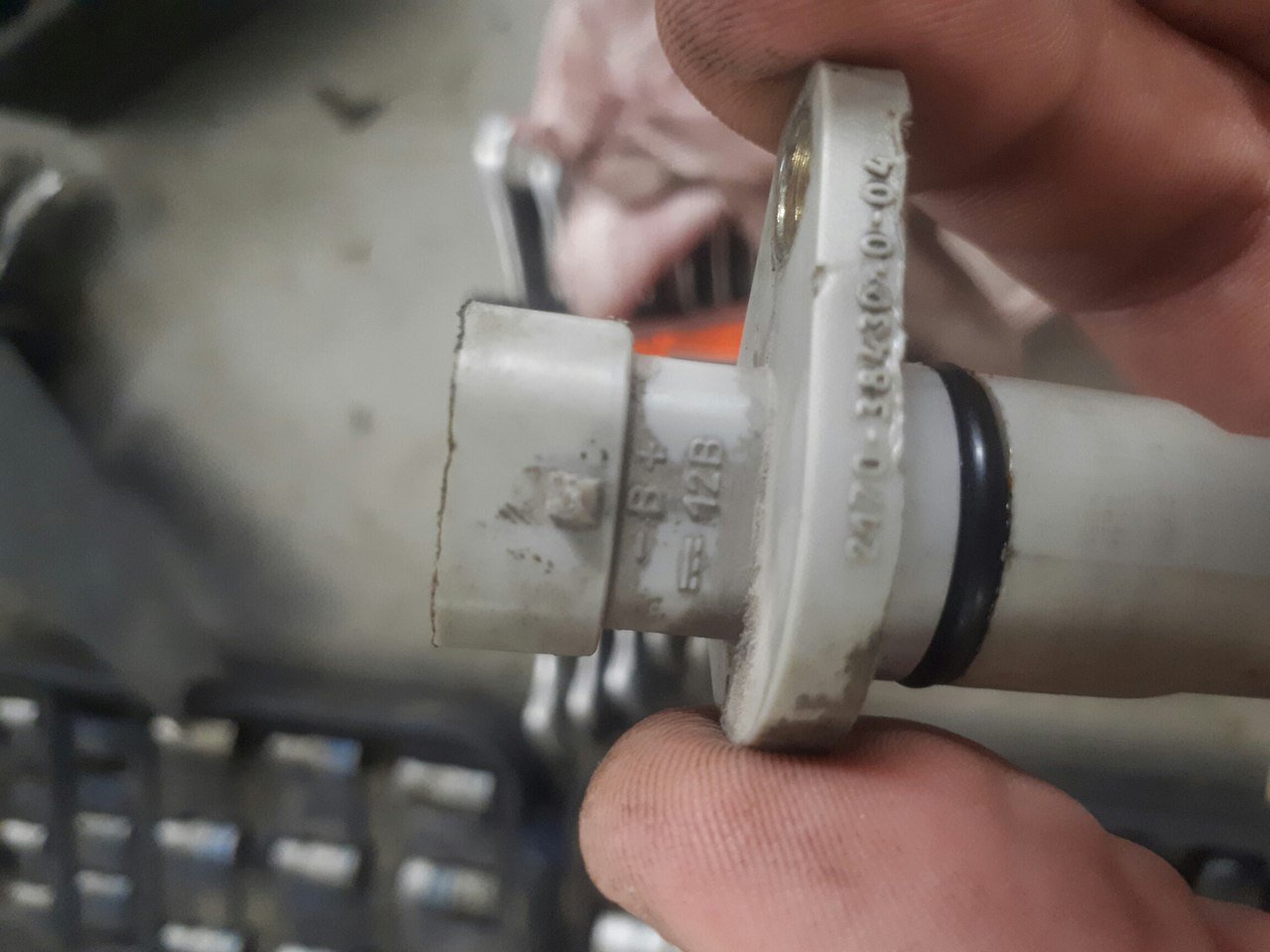

Контроль положения уплотнительного кольца при снятии

При демонтаже датчика скорости критически важно отслеживать позицию уплотнительного кольца, так как оно часто остается внутри посадочного гнезда КПП. Это резиновое кольцо обеспечивает герметичность соединения, и его деформация или потеря приведет к течи трансмиссионного масла после сборки.

Резкое выдергивание датчика провоцирует соскальзывание кольца с корпуса и застревание в приводе. Извлекайте датчик строго вдоль оси штока без перекосов, визуально контролируя, перемещается ли уплотнитель вместе с датчиком. Если кольцо зафиксировалось в гнезде, аккуратно подденьте его отверткой с тонким жалом, избегая царапин на поверхности.

Ключевые правила при работе с кольцом

Перед установкой нового датчика обязательно убедитесь, что старое кольцо извлечено из гнезда КПП
Проверьте посадочную поверхность привода на отсутствие задиров или остатков резины
При замене датчика устанавливайте новое уплотнительное кольцо – старое теряет эластичность
Смажьте новое кольцо моторным маслом перед монтажом для предотвращения перекоса

Остановка утечки трансмиссионного масла при демонтаже

Перед началом демонтажа датчика скорости критически важно подготовиться к возможной утечке масла из коробки передач. Убедитесь, что у вас под рукой есть чистая ветошь и подходящая емкость (небольшой лоток или обрезанная пластиковая бутылка) для сбора вытекающей жидкости. Рабочее пространство вокруг датчика должно быть тщательно очищено от грязи и пыли, чтобы предотвратить их попадание внутрь трансмиссии при извлечении элемента.

Отсоединив электрический разъем датчика, оперативно подставьте подготовленную емкость непосредственно под его посадочное место в корпусе КПП. Выкручивайте датчик скорости плавно, но максимально быстро последние витки. Как только датчик будет извлечен, сразу же плотно заткните отверстие в КПП чистым пальцем в перчатке, резиновой пробкой подходящего диаметра или новым датчиком, если вы готовы к немедленной установке. Не оставляйте отверстие открытым даже на короткое время.

Дополнительные меры и контроль

Обязательно замените уплотнительное кольцо на новом датчике. Старое кольцо, даже если внешне целое, уже деформировано и не обеспечит герметичность.
Перед установкой нового датчика тщательно очистите его посадочное место на коробке от остатков старого масла и грязи ветошью.
Проверьте уровень трансмиссионного масла в коробке передач после завершения всех работ, так как часть масла неизбежно вытечет во время процедуры.

Этап	Мера против утечки
Подготовка	Очистка зоны, емкость для сбора масла под отверстием
Демонтаж	Быстрое выкручивание + мгновенная заглушка отверстия
Монтаж	Новое уплотнительное кольцо, очищенное посадочное место
После монтажа	Контроль уровня трансмиссионного масла

Автомобиль Лада Гранта: датчик скорости как заменить?

После извлечения старого датчика внимательно осмотрите посадочное отверстие в коробке передач. Скопившаяся грязь, масляные отложения или металлические частицы могут нарушить работу нового датчика.

Игнорирование очистки приведет к неточным показаниям скорости, ошибкам ЭБУ или быстрому выходу из строя устройства. Убедитесь, что рабочая зона полностью свободна от посторонних включений.

Порядок очистки гнезда

Выполните следующие действия:

Обезжирьте поверхность: обработайте отверстие ветошью с WD-40 или очистителем карбюратора. Удалите масляную пленку и размягчите застарелые загрязнения.
Устраните металлическую стружку:
- Используйте магнитный щуп для сбора частиц с внутренних стенок
- Аккуратно продуйте полость сжатым воздухом (компрессор или баллончик)
Проверьте состояние уплотнительного кольца: при наличии повреждений на старом кольце замените его новым. Остатки резины удалите пинцетом.

Важно: избегайте проталкивания мусора внутрь КПП. Держите отверстие направленным вниз во время чистки.

Инструмент	Назначение
Магнитный щуп	Извлечение стальной стружки
Пинцет	Удаление резиновых фрагментов
Сжатый воздух	Выдувание мелких частиц

После очистки протрите гнездо сухой безворсовой тканью. Убедитесь в отсутствии видимых загрязнений перед монтажом нового датчика.

Осмотр резьбового соединения на коробке передач

После извлечения старого датчика скорости тщательно исследуйте резьбу в отверстии коробки передач. Используйте фонарик для визуального контроля: ищите задиры, сколы металла или деформацию витков. Убедитесь в отсутствии следов коррозии, масляного нагара или посторонних частиц, способных нарушить герметичность нового датчика.

Пальцем в чистой перчатке (без ворса) аккуратно пройдитесь по внутренней резьбе КПП, проверяя плавность хода. Если обнаружены заусенцы или загрязнения, обработайте отверстие метчиком подходящего размера (обычно М10×1.25). При работе метчиком делайте не более 1/2 оборота вперед с последующим отворотом на 1/4 оборота для удаления стружки.

Ключевые шаги при обработке резьбы

Очистка канавок: продуйте отверстие сжатым воздухом или промойте WD-40.
Контроль метчиком: вращайте инструмент строго перпендикулярно плоскости КПП без перекоса.
Проверка глубины: убедитесь, что резьба позволяет датчику полностью сесть на посадочное место.

Проблема	Решение
Засоренная резьба	Повторная продувка + обработка металлической щеткой
Сорванные витки	Установка ремонтной вставки (хеликоила)

После обработки повторно протрите резьбу безворсовой салфеткой, смоченной в очистителе карбюратора. Важно: не допускайте попадания стружки внутрь коробки передач! При критичных повреждениях обратитесь на СТО для нарезки новой резьбы.

Сравнение старого и нового датчика скорости: проверка совместимости

Перед установкой нового датчика скорости на Лада Гранта критически важно убедиться в его полной совместимости со штатной системой автомобиля. Несоответствие характеристик или конструктивных особенностей приведет к некорректной работе спидометра, ошибкам ЭБУ или полному отказу узла.

Снимите старый датчик, очистите его корпус от загрязнений и визуально сопоставьте с новым устройством. Основные проверяемые параметры включают геометрию корпуса, тип разъёма, расположение контактов и маркировку.

Ключевые параметры для сверки

Форм-фактор корпуса: Убедитесь в идентичности диаметра резьбовой части, длины корпуса и угла наклона штуцера. Различия даже в 2-3 мм заблокируют установку в КПП.
Электрический разъём: Сравните количество пинов (обычно 3 контакта), их форму и ориентацию фиксатора. Несовпадение исключит подключение жгута проводки.
Маркировка производителя: Найдите на корпусе оригинальные артикулы (например, 21900-3848200-00). Новый датчик должен иметь либо идентичный номер, либо код из официального каталога замен.

Параметр	Старый датчик	Новый датчик
Артикул	21900-3848200-00	21900-3848200-02
Количество зубцов шестерни	6	6 (должно совпадать)
Рабочее напряжение	12V	12V

Проверьте рабочее напряжение мультиметром – отклонение от 12В недопустимо.
Убедитесь в одинаковом количестве импульсов на км (параметр указан в техпаспорте датчика).
Сравните материал уплотнительного кольца: резина должна быть термостойкой и идентичной по толщине.

Нанесение герметика на резьбу нового датчика при необходимости

Перед установкой нового датчика скорости внимательно осмотрите его резьбовую часть и корпус. На многих современных датчиках скорости Лада Гранта установлено резиновое уплотнительное кольцо (сальник), которое обеспечивает герметичность. Если такое кольцо присутствует и находится в хорошем состоянии, дополнительный герметик на резьбу наносить не требуется.

Если же уплотнительное кольцо отсутствует, повреждено или вы сомневаетесь в его эффективности, либо если посадочное место в коробке передач имеет повреждения резьбы, тогда применение резьбового герметика становится необходимым для предотвращения утечки масла. Используйте только предназначенный для таких задач автомобильный анаэробный резьбовой герметик.

Процесс нанесения герметика

Нанесение герметика требует аккуратности:

Очистка резьбы: Убедитесь, что резьба на новом датчике чистая и сухая. При необходимости протрите ее чистой, безворсовой тканью, слегка смоченной в обезжиривателе (бензин "Калоша", уайт-спирит), затем дайте полностью высохнуть.
Выбор и нанесение герметика: Возьмите тюбик с анаэробным резьбовым герметиком. Нанесите тонкую, непрерывную полоску герметика на наружную резьбу датчика скорости. Достаточно покрыть герметиком 2-3 полных витка резьбы, начиная примерно с середины длины резьбовой части.
Равномерное распределение: Слегка пальцем или кисточкой (если приложена к тюбику) распределите герметик по окружности резьбы, чтобы он лег равномерным тонким слоем без пропусков, но и без излишне толстого слоя. Избегайте попадания герметика на чувствительный элемент датчика (его наконечник) и в его внутреннее отверстие!
Немедленная установка: После нанесения герметика немедленно вверните датчик скорости в посадочное место на коробке передач. Анаэробные герметики начинают полимеризоваться (застывать) только при отсутствии воздуха, то есть после сборки соединения.

Важно: Не перетягивайте датчик при закручивании! Затягивайте его с умеренным усилием, как указано в руководстве (если есть данные), или до ощутимого упора с последующей небольшой доводкой. Перетяжка может повредить корпус датчика или резьбу в коробке передач. Излишки герметика, выступившие из резьбового соединения после затяжки, аккуратно удалите чистой тряпкой.

Установка нового уплотнительного кольца на корпус датчика скорости Лада Гранта

Перед установкой тщательно очистите посадочное место датчика на коробке передач и сам корпус от грязи, масла и остатков старого уплотнителя. Используйте ветошь и очиститель (например, WD-40), избегая попадания сора внутрь КПП. Убедитесь, что шток привода датчика внутри гнезда вращается свободно, без заеданий.

Новое уплотнительное кольцо слегка смажьте чистым моторным маслом или трансмиссионной жидкостью. Это облегчит установку и предотвратит повреждение кромки при посадке. Не используйте силиконовые герметики – кольцо должно обеспечивать герметичность самостоятельно за счет эластичности и точной посадки.

Процесс установки кольца и датчика

Аккуратно наденьте кольцо на корпус датчика скорости, равномерно распределяя его по канавке. Убедитесь, что оно не перекручено и полностью уложилось в паз.
Введите шток датчика в отверстие привода на КПП строго перпендикулярно. Слегка прижмите корпус и проверните его по часовой стрелке до совпадения шлицов.
Плавно вдавите датчик пальцами до упора, контролируя, чтобы кольцо не смещалось. Должен ощущаться легкий упор резины при посадке в расточку картера.
Затяните крепежную гайку ключом на 10 Н·м. Избегайте перекоса и чрезмерного усилия – это может повредить пластиковый корпус датчика или деформировать уплотнитель.

После установки подключите электрический разъем датчика до характерного щелчка фиксатора. Обязательно проверьте герметичность узла: запустите двигатель, включите передачу (на эстакаде или с помощником) и осмотрите место соединения на предмет подтекания масла. При обнаружении течи подтяните гайку в пределах момента, но не более 15 Н·м.

Смазка уплотнителя трансмиссионным маслом перед монтажом

Перед установкой нового датчика скорости на Лада Гранта критически важно обработать резиновый уплотнитель трансмиссионным маслом. Это предотвратит деформацию и перекос кольца при запрессовке в отверстие КПП, обеспечивая равномерное прилегание по всей окружности.

Используйте только чистую ветошь и масло, рекомендованное производителем для трансмиссии (например, 75W-80 GL-4). Нанесите несколько капель масла на внутреннюю и наружную поверхности уплотнительного кольца, равномерно распределив тонкий слой пальцами. Излишки удалите – избыток смазки может привести к выдавливанию кольца под давлением.

Ключевые правила смазки

Не применяйте:

Моторное масло или солидол – они разрушают резину
WD-40 или силиконовые спреи – недостаточная защита от температур
Герметики – нарушают эластичность уплотнения

Правильная смазка гарантирует герметичность соединения, защиту от протечек масла и коррозии контактов. При монтаже убедитесь, что кольцо не перекручено и полностью село в посадочный паз корпуса датчика.

Аккуратное вкручивание датчика в посадочное место руками

Перед установкой очистите резьбу в отверстии КПП от грязи и металлической стружки сжатым воздухом или ветошью. Нанесите 2–3 капли моторного масла или графитовой смазки на резьбу нового датчика для предотвращения задиров и облегчения закручивания.

Возьмите датчик скорости за корпус, совместите его шлицы с пазами привода спидометра внутри посадочного гнезда. Убедитесь, что уплотнительное кольцо плотно сидит в канавке корпуса и не перекручено.

Последовательность вкручивания

Начальная посадка: Вставьте датчик строго перпендикулярно к плоскости отверстия. Слегка прижмите и начните вращать против часовой стрелки до характерного щелчка (чтобы шлицы привода совместились с шестерней).

Поворачивайте датчик по часовой стрелке только руками без инструментов.
Контролируйте усилие: резьба должна входить плавно, без перекосов и заеданий.
Доведите корпус до упора, пока уплотнительное кольцо не соприкоснется с поверхностью КПП.

Критически важно: Не допускается использование ключей или плоскогубцев на этом этапе! Чрезмерное усилие может:

Сорвать резьбу в алюминиевом корпусе КПП
Повредить пластиковый привод датчика
Деформировать уплотнитель, вызвав течь масла

После ручного закручивания проверьте плотность прилегания корпуса к КПП. Затяжку с усилием 8–12 Нм выполняйте только после полной посадки резьбы, используя торцевой ключ соответствующего размера.

Правильная центровка датчика скорости относительно оси отверстия

После установки нового датчика в посадочное гнездо коробки передач критически важно обеспечить его точную ориентацию относительно оси отверстия. Неправильная центровка приводит к погрешностям показаний спидометра, преждевременному износу шестерни привода или полному выходу узла из строя.

Фиксация должна происходить без перекосов: визуально проверьте параллельность корпуса датчика плоскости картера КПП. Малейший наклон нарушает рабочее расстояние между чувствительным элементом и шестерней привода, что влияет на формирование импульсов.

Ключевые этапы центровки

Шаг 1: Предварительная установка

Введите датчик в отверстие до касания уплотнительным кольцом. Совместите резьбовые отверстия крепления с посадочными шпильками на картере, не затягивая гайки.

Шаг 2: Корректировка положения

Проверьте зазор между фланцем датчика и картером по всему периметру – он должен быть равномерным. При необходимости слегка сместите корпус руками, избегая давления на разъем.

Контрольная точка	Критерий правильности
Визуальная ось датчика	Перпендикулярна плоскости картера в двух плоскостях
Резьбовые шпильки	Свободно входят в отверстия фланца без перекоса

Шаг 3: Фиксация

Затяните гайки крест-накрест с моментом 8-12 Н·м. Перекос при затяжке недопустим! Повторно убедитесь в отсутствии зазоров между фланцем и картером.

Важно: Если датчик не «садится» ровно даже после корректировки:

Убедитесь в отсутствии грязи на посадочной поверхности
Проверьте целостность уплотнительного кольца
Исключите деформацию фланца датчика

Затяжка крепёжной гайки с рекомендуемым усилием

После установки нового датчика скорости на место, аккуратно наживите крепёжную гайку вручную, чтобы избежать перекоса резьбы. Убедитесь, что датчик плотно прилегает к посадочному месту в коробке передач без зазоров.

Для финальной затяжки используйте динамометрический ключ, предварительно настроенный на момент 10–15 Н·м. Точное значение указано в технической документации вашей модификации Лада Гранта – сверьтесь с руководством по ремонту.

Правила затяжки и последствия нарушений

Критические ошибки:

Перетяжка: Риск срыва резьбы, деформация корпуса датчика или посадочного гнезда КПП.
Недотяжка: Появление зазора приведёт к утечке трансмиссионного масла и некорректным показаниям датчика.

Порядок действий:

Затяните гайку динамометрическим ключом плавно, без рывков.
При достижении установленного момента прекратите усилие.
Проверьте отсутствие подтёков масла после запуска двигателя.

Состояние затяжки	Риск	Симптомы неисправности
Слабая	Утечка масла, загрязнение контактов	Мигание спидометра, ошибка Р0500
Чрезмерная	Разрушение резьбы, трещина датчика	Посторонние звуки из КПП, отсутствие сигнала скорости

Применение динамометрического ключа для точной затяжки

После установки нового датчика скорости в корпус коробки передач Лада Гранта критически важно затянуть крепежный болт с определенным моментом силы. Недостаточное усилие приведет к потере герметичности и возможному выпадению датчика, а чрезмерное – сорвет резьбу или расколет пластиковый корпус элемента. Использование динамометрического ключа исключает эти риски.

Для крепежа датчика скорости Лада Гранта производитель устанавливает момент затяжки 8-12 Н·м (Ньютон-метров). Точное значение уточняйте в руководстве по ремонту конкретной модели года выпуска. Обычно это болт под ключ на 10 мм. Подготовьте ключ с соответствующим пределом измерений (например, 5-25 Н·м) и установите на нем требуемое значение с помощью вращающейся шкалы или переключателя.

Последовательность затяжки

Вручную наживите болт крепления датчика до упора, избегая перекоса.
Установите торцевой ключ или головку на 10 мм на болт, подключив ее к динамометрическому ключу.
Плавно вращайте ключ по часовой стрелке одной рукой, удерживая датчик от проворачивания.
Прекратите затяжку сразу после срабатывания механизма ключа (характерный щелчок или сброс показаний).
Проверьте отсутствие люфта датчика, не прикладывая излишних усилий.

Важно: Никогда не дотягивайте болт после щелчка ключа! Повторная затяжка искажает результат. Если момент не достигнут – ослабьте крепеж и начните процесс заново. После затяжки подключите разъем датчика до характерного щелчка фиксатора.

Повторное подключение электрического разъёма к датчику

Тщательно осмотрите контакты как внутри самого разъёма, так и на штекере датчика скорости. Убедитесь, что они чистые, не имеют следов окисления (зеленоватого или белого налёта), коррозии, грязи или механических повреждений (загибов, вмятин). При необходимости аккуратно очистите контакты специальным очистителем для электроразъёмов или ватной палочкой, смоченной в спирте.

Возьмите разъём и сориентируйте его относительно штекера датчика скорости правильно. Обратите внимание на ключи (специальные выступы или пазы) на корпусе разъёма и датчика – они должны совпасть. Не прикладывайте излишних усилий. Плавно и ровно наденьте разъём на штекер до упора.

Фиксация разъёма

После того как разъём полностью надет на штекер датчика, необходимо надёжно его зафиксировать. Для этого:

Найдите на корпусе разъёма пластиковый фиксатор (защёлку). Обычно это подвижный язычок.
Аккуратно нажмите на фиксатор до характерного щелчка. Этот звук или ощущение подтверждает, что защёлка зацепилась за ответный выступ на датчике.
Обязательно проверьте фиксацию. Попытайтесь слегка потянуть разъём назад – он должен прочно держаться на месте и не сниматься без предварительного отжатия фиксатора.

Важно: Убедитесь, что провода от разъёма лежат свободно, не натянуты и не перекручены. Они не должны касаться острых кромок, подвижных частей привода или горячих элементов двигателя/выхлопной системы. Неправильная прокладка может привести к перетиранию изоляции и короткому замыканию.

Проверка надёжности фиксации коннектора

После установки нового датчика скорости и подключения разъёма критически важно убедиться в правильности соединения коннектора. Ненадёжная фиксация приведёт к прерывистому контакту, что вызовет сбои в показаниях спидометра или активирует индикатор Check Engine.

Визуально проверьте положение фиксатора: он должен быть полностью защёлкнут без перекосов. Убедитесь, что резиновое уплотнительное кольцо коннектора не деформировано и плотно прилегает к корпусу датчика, исключая попадание влаги и грязи.

Порядок проверки

Лёгким усилием потяните коннектор от датчика – соединение не должно расходиться.
Проверьте отсутствие люфта: покачайте подключённый разъём из стороны в сторону. Допустимый зазор – не более 1 мм.
Нажмите на фиксирующую скобу до характерного щелчка, если при первичном подключении он не прозвучал.
Осмотрите провода у основания коннектора: они не должны быть натянуты или перекручены.

Важно: При наличии следов коррозии на контактах разъёма обработайте их специальным очистителем электроцепей перед финальной фиксацией.

Очистка рабочей зоны от инструментов и посторонних предметов

После завершения установки нового датчика скорости и проверки его работы критически важно привести рабочее пространство в порядок. Тщательная уборка предотвратит потерю инструментов, повреждение автомобиля и потенциально опасные ситуации при дальнейшей эксплуатации.

Начните с удаления всех использованных инструментов из подкапотного пространства и области вокруг автомобиля. Особое внимание уделите мелким предметам, таким как ключи, головки, отвертки и ветошь, которые легко могут упасть или быть забытыми.

Этапы финальной уборки:

Соберите основной инструмент: Методично проверьте все места, где использовались инструменты (под капотом, на двигателе, на земле/подставке под капот, в салоне). Уберите ключи, трещотки, головки, отвертки в предназначенные для них ящики или сумки.
Удалите расходные материалы: Соберите использованные салфетки, ветошь, упаковку от нового датчика, остатки герметика (если применялся), старую ветошь для очистки.
Проверьте на наличие крепежа: Особенно тщательно осмотрите область установки датчика скорости (на КПП) и пространство вокруг. Убедитесь, что все болты, гайки или хомуты (если снимались) либо установлены на место, либо убраны. Оставленный крепеж в подкапотном пространстве крайне опасен!
Финальный осмотр: Визуально и на ощупь (осторожно!) проверьте лоток под лобовым стеклом, верх двигателя, зоны вокруг аккумулятора и радиатора на предмет забытых инструментов, деталей или мусора. Оставленный металлический предмет может замкнуть клеммы АКБ или попасть в приводные ремни.

Важно: Никогда не запускайте двигатель и не начинайте движение, пока не убедитесь на 100%, что в подкапотном пространстве не осталось посторонних предметов, особенно болтов, гаек или металлических инструментов. Они могут быть затянуты в ремни ГРМ или генератора, что приведет к серьезным поломкам.

Восстановление подключения аккумуляторной батареи

Убедитесь, что замена датчика скорости завершена, все крепления зафиксированы, а разъёмы подключены. Проверьте отсутствие инструментов в подкапотном пространстве и состояние клемм АКБ – при необходимости очистите их от окислов металлической щёткой. Ключ зажигания должен находиться в положении "LOCK" (вынут из замка).

Наденьте защитную клемму на положительный вывод АКБ (+), затяните крепёжную гайку до плотной фиксации. Аналогично подключите отрицательную клемму (-) к соответствующему выводу батареи. Убедитесь, что провода не контактируют с движущимися элементами двигателя, а клеммы не смещаются при усилии.

Контроль работоспособности

После подключения выполните проверку:

Запустите двигатель, дайте ему поработать 2-3 минуты
Проедьте 50-100 метров, наблюдая за показаниями спидометра
Убедитесь в отсутствии сигнала "CHECK ENGINE" на панели приборов

Важно: При сбоях в работе спидометра или появлении ошибки P0500 заглушите двигатель и перепроверьте:

Плотность прилегания разъёма датчика скорости
Целостность проводов между датчиком и ЭБУ
Надёжность фиксации клемм АКБ

Запуск двигателя для первичной проверки работы датчика

Перед запуском двигателя убедитесь, что датчик скорости полностью установлен в корпус привода, фиксирующий болт затянут до момента плотного прилегания, а электрический разъем надежно защелкнут на контактах. Проверьте отсутствие перегибов или повреждений проводов между датчиком и колодкой жгута электропроводки.

Поверните ключ зажигания в положение "ON" (зажигание включено) без запуска стартера. Внимательно наблюдайте за индикацией приборной панели: контрольная лампа неисправности двигателя (Check Engine) должна погаснуть через 2-3 секунды после включения зажигания. Если лампа продолжает гореть или мигать – вероятна ошибка подключения.

Порядок действий при запуске

Выжмите педаль сцепления (для механической КПП)
Запустите двигатель и дайте ему поработать на холостых оборотах 1-2 минуты
Проверьте отсутствие кода ошибки:
- При работающем двигателе – лампа Check Engine должна быть неактивна
- Для расширенной диагностики подключите OBD-II сканер к разъему под рулевой колонкой

Первичная проверка функциональности: Плавно троньтесь с места и разгонитесь до 40 км/ч. Следите за показаниями спидометра на приборной панели. Отсутствие скачков стрелки, стабильные показания и синхронная работа одометра подтверждают корректность установки датчика.

Признак неисправности	Возможная причина
Спидометр не показывает скорость	Неправильное подключение разъема, повреждение датчика
Прыгающие показания спидометра	Загрязнение контактов, плохая фиксация датчика
Горит лампа Check Engine	Ошибка P0500 (неисправность цепи датчика скорости)

Контроль загорания сигнальных ламп на приборной панели

После замены датчика скорости запустите двигатель и внимательно наблюдайте за индикаторами на приборной панели. Кратковременное загорание всех ламп при включении зажигания – нормальное явление. Однако устойчивое горение индикатора Check Engine или ABS после запуска мотора сигнализирует о проблемах.

Особенно критично отслеживать индикатор неисправности ABS (жёлтая иконка с надписью ABS), так как датчик скорости напрямую связан с этой системой. Дополнительно проверьте отсутствие мигания индикатора ESP и значка электроусилителя руля – их активация может указывать на косвенные последствия некорректной установки.

Алгоритм проверки сигнальных индикаторов

Проведите тест-драйв на скорости 40-60 км/ч для проверки:

Корректности показаний спидометра
Отсутствия самопроизвольного загорания ламп во время движения

При устойчивом горении Check Engine:

Проверьте плотность посадки фишки на датчике
Осмотрите целостность проводов на участке от датчика до ЭБУ

При активации индикатора ABS:

Убедитесь в чистоте рабочей поверхности датчика
Проконтролируйте зазор между датчиком и зубчатым ротором ступицы (0,3-1,2 мм)

Обязательно выполните сброс ошибок через диагностический разъед OBD-II после устранения неполадок. Для подтверждения успешности замены проедьте 2-3 км – отсутствие повторного загорания индикаторов свидетельствует о корректной работе датчика скорости.

Тест-драйв для проверки показаний спидометра

После замены датчика скорости (ДС) на Ладе Гранта критически важно проверить точность работы спидометра. Сделать это можно только в движении. Для объективной оценки показаний потребуется внешний эталон скорости.

Наиболее доступный и точный способ – использование GPS-навигатора (в смартфоне или отдельном устройстве). Его показания скорости считаются эталонными при нормальном приеме спутникового сигнала. Заручитесь помощью пассажира для безопасного считывания данных.

Порядок проведения тест-драйва

Выберите прямой, безопасный и свободный участок дороги с хорошим покрытием. Двигайтесь с постоянной скоростью в течение 10-15 секунд на разных режимах:

Низкая скорость: 40-50 км/ч (типичная городская).
Средняя скорость: 60-70 км/ч (загородная трасса).
Высокая скорость: 90-100 км/ч (скоростная трасса).

На каждом из этих режимов ваш помощник должен четко фиксировать и сравнивать:

Показание спидометра Лады Гранта.
Показание скорости на GPS-устройстве.

Важно поддерживать скорость как можно стабильнее для получения достоверных сравнений.

Зафиксируйте результаты сравнений. Небольшое расхождение (в пределах 3-7 км/ч на высоких скоростях) между спидометром и GPS – это нормально для большинства автомобилей, включая Гранту. Однако важно обратить внимание на характер отклонения:

Показание спидометра	Показание GPS	Возможная причина
Значительно выше	Значительно ниже	Ошибка ДС, неисправность цепи ДС, проблемы со спидометром
Прыгает, нестабильно	Стабильно	Плохой контакт разъема ДС, неисправный ДС, обрыв провода
0 км/ч при движении	Корректно	Полный отказ ДС, обрыв цепи, не подключен разъем

Критическое отклонение (более 10% от фактической скорости) или нестабильная работа спидометра указывают на проблемы с новым датчиком скорости, его подключением или цепью. Также проверьте, не загорается ли при этом лампа неисправности ABS – на Гранте ДС часто интегрирован в систему ABS, и его неисправность может влиять на нее.

Если спидометр после замены ДС работает стабильно и его показания соответствуют GPS (с учетом допустимой небольшой погрешности), замена датчика скорости выполнена успешно.

Фиксация показаний одометра во время пробной поездки

Перед началом движения зафиксируйте текущие показания основного и суточного одометров. Запишите точное значение общего пробега автомобиля, отображаемое на приборной панели. Это необходимо для последующего сравнения корректности работы нового датчика скорости.

Во время пробной поездки выберите прямой участок дороги с равномерным покрытием. Разгоните автомобиль до стабильной скорости 40-60 км/ч и удерживайте ее не менее 1-2 километров. Попросите пассажира или контролируйте самостоятельно соответствие данных:

Контрольные параметры при тестировании

Спидометр: стрелка не должна дергаться, показывать ноль или завышенные значения
Одометр: должен равномерно увеличивать показания пробега
Суточный счетчик: сверьте прирост километров с известным расстоянием маршрута

После возвращения сравните фактический километраж поездки с разницей показаний одометра. Для точности используйте навигатор или дорожные километровые столбы. Допустимое расхождение - не более 3-5% от реального расстояния.

Параметр	До поездки	После поездки	Разница
Общий пробег	67 352 км	67 357 км	5 км
Суточный счетчик	12,4 км	17,4 км	5 км

При обнаружении расхождений более 10%, рывков стрелки спидометра или хаотичного изменения показаний проверьте качество установки датчика и состояние проводки. Обязательно сверьте работу на разных скоростях, включая режим 90-100 км/ч (при безопасных условиях).

Диагностика работы круиз-контроля после замены датчика скорости

После замены датчика скорости (ДС) на Лада Гранта с установленным круиз-контролем необходимо проверить его работоспособность. Убедитесь, что двигатель прогрет до рабочей температуры, а автомобиль движется со скоростью от 40 км/ч – минимального порога активации системы.

Включите круиз-контроль кнопкой на подрулевом переключателе (индикатор CRUISE на панели приборов должен загореться). Наберите скорость 50-60 км/ч на ровном участке дороги, кратковременно нажмите кнопку "SET" (установка). Автомобиль должен поддерживать заданную скорость без нажатия на педаль газа.

Ключевые тесты для проверки

Выполните последовательную проверку функций:

Фиксация скорости: Убедитесь, что после нажатия "SET" скорость держится стабильно (±3 км/ч).
Плавный разгон/торможение: Используйте кнопки +/- для изменения скорости. Система должна реагировать без рывков.
Реакция на тормоз/сцепление: Нажмите педаль тормоза или сцепления – круиз-контроль должен мгновенно отключиться (индикатор гаснет).
Возобновление скорости: После сброса нажмите кнопку "RES" (восстановление) – автомобиль плавно вернётся к последнему заданному значению.

При обнаружении сбоев (невключение, самопроизвольное отключение, ошибки поддержания скорости) выполните действия:

Проверьте целостность разъёма ДС и надёжность контактов.
Считайте ошибки ЭБУ диагностическим сканером – код P0500 указывает на проблемы с сигналом ДС.
Убедитесь, что установлен оригинальный или совместимый датчик (некондиционные аналоги вызывают сбои).
Проконтролируйте состояние тросика спидометра (если ДС механический) и шестерни привода в КПП.

Симптом	Возможная причина	Решение
Круиз не включается	Обрыв цепи ДС, низкое напряжение	Диагностика проводки, замена предохранителя
Самопроизвольное отключение	Слабый сигнал ДС, помехи	Проверка зазора датчика, замена шестерни привода
Скачки скорости при работе	Прерывистый сигнал ДС	Ревизия разъёма, замена датчика

Важно! Отсутствие реакции круиз-контроля часто связано с некорректным монтажом ДС (перекос, недостаточное прилегание) или повреждением фишки при замене. Если диагностика не выявила проблем – перезагрузите ЭБУ, сняв клемму АКБ на 10 минут.

Проверка отсутствия кода ошибки Р0500 сканером OBD-II

Подключите диагностический сканер OBD-II к разъёму автомобиля, расположенному под панелью приборов со стороны водителя. Включите зажигание (двигатель можно не запускать) и дождитесь инициализации сканера.

В главном меню устройства выберите опцию "Считать ошибки" или "Read Codes". Проверьте список выявленных неисправностей – в нём не должно присутствовать кода Р0500, указывающего на проблемы с датчиком скорости или его цепями.

Интерпретация результатов сканирования

При отсутствии кода Р0500:

Ошибка не зафиксирована – система ЭБУ не обнаружила явных сбоев в цепи ДС
Возможна прерывистая неисправность – проверьте историю ошибок (раздел "Pending Codes")

При наличии кода Р0500:

Очистите ошибку через меню "Стереть коды"
Совершите тестовую поездку 3-5 км со скоростью от 40 км/ч
Повторно считайте ошибки – если Р0500 появился вновь, требуется диагностика цепи датчика

Статус ошибки Р0500	Действия
Постоянная (Active)	Немедленная проверка датчика и проводки
Случайная (Pending)	Мониторинг после сброса, возможен временный сбой

После замены датчика скорости обязательно очистите ошибки ЭБУ через сканер и выполните тестовый заезд для подтверждения устранения неисправности.

Реакция ЭБУ на корректную работу датчика скорости

При исправном датчике скорости (ДС) электронный блок управления двигателем (ЭБУ) получает точные импульсные сигналы, пропорциональные скорости вращения приводных валов. Это позволяет системе корректно интерпретировать динамику движения автомобиля и синхронизировать работу смежных узлов.

ЭБУ использует данные ДС для адаптации параметров впрыска топлива, угла опережения зажигания и управления оборотами холостого хода. Отсутствие ошибок в памяти блока (например, кодов P0500 или P0503) подтверждает правильность обработки сигнала.

Ключевые функции ЭБУ при корректных показаниях ДС

Стабилизация холостого хода: предотвращает глохние двигателя при резком сбросе скорости
Коррекция топливоподачи: оптимизирует смесь при движении накатом
Управление АКПП (для автоматических трансмиссий): обеспечивает своевременное переключение передач
Активация ЭУР: регулирует усилие рулевого управления пропорционально скорости

Параметр	Режим работы	Действие ЭБУ
Скорость = 0 км/ч	Остановка	Поддержка оборотов ХХ (750-850 об/мин)
Резкий сброс скорости	Торможение двигателем	Отключение топливоподачи через инжекторы
Плавное ускорение	Разгон	Корректировка угла опережения зажигания

Важно: Корректная работа ДС напрямую влияет на функциональность электронного спидометра и одометра. При отсутствии сигнала показания приборной панели обнуляются или фиксируются на последнем значении.

Корректировка работы автоматической коробки передач

После замены датчика скорости на Ладе Гранта с АКПП требуется адаптация электронного блока управления (ЭБУ) коробки для корректной интерпретации сигналов нового датчика. Без этой процедуры возможны некорректные переключения передач, рывки при движении или сохранение ошибок в памяти системы.

Адаптация выполняется при прогретой до рабочей температуры (60–80°C) коробке передач и исправном уровне трансмиссионной жидкости. Обязательно проверьте отсутствие утечек масла и надёжность фиксации разъёма нового датчика перед началом процедуры.

Порядок адаптации АКПП после замены датчика

Для калибровки выполните следующие шаги:

Подключите диагностический сканер (например, ELM327 с ПО OpenDiag) к OBD-II разъёму автомобиля.
В разделе "Трансмиссия" выберите операцию "Обучение датчика скорости" или "Адаптация АКПП".
Следуйте инструкциям на экране: обычно требуется проехать 5–10 км с плавным разгоном до 60–80 км/ч и последующим торможением.
После остановки выполните сброс адаптаций через меню сканера ("Стереть настройки АКПП").

Критические моменты:

При отсутствии сканера адаптация может произойти автоматически после 50–100 км пробега, но гарантии корректной работы нет.
Если после процедуры сохраняются рывки или ошибка P0500, проверьте целостность проводки к датчику и качество контактов.

Симптом при ошибке адаптации	Возможная причина
Коробка "зависает" на одной передаче	Несовместимый датчик или обрыв сигнальной цепи
Резкие удары при переключении	Низкий уровень масла в АКПП

Важно: Для некоторых модификаций АКПП Jatco (JF414E) может потребоваться дополнительная калибровка соленоидов через спецоборудование на СТО.

Сброс сервисной ошибки вручную при необходимости

После замены датчика скорости на Ладе Гранта сервисная ошибка (например, Check Engine) может сохраняться в памяти ЭБУ из-за остаточных данных диагностической системы. Требуется принудительный сброс для деактивации индикатора на приборной панели и корректной работы новых компонентов.

Процедура выполняется без сканера через манипуляции с зажиганием и педалями. Предварительно убедитесь в правильности подключения разъёма датчика и отсутствии повреждений проводки – механический сброс не устранит физические неисправности.

Пошаговая инструкция ручного сброса

Запустите двигатель, прогрейте до рабочей температуры (80-90°C).
Заглушите мотор и выключите зажигание.
Нажмите и удерживайте педаль акселератора в пол.
Поверните ключ в положение "ON" (зажигание включено, двигатель не запускается).
Через 7-10 секунд индикатор Check Engine начнёт мигать, затем гореть постоянно.
Отпустите педаль газа сразу после стабильного свечения лампы.
Выключите зажигание, подождите 15 секунд.

Для подтверждения успешного сброса заведите двигатель – индикатор не должен загораться. Если ошибка сохраняется, проверьте качество установки датчика и целостность контактов. При повторном появлении ошибки используйте диагностический сканер для расшифровки кода неисправности.

Визуальный контроль места установки на предмет утечек масла

Датчик скорости на Лада Гранта устанавливается в картер коробки передач, где циркулирует трансмиссионное масло. Герметичность соединения обеспечивается уплотнительным кольцом, износ или повреждение которого приводит к протечкам смазочного материала. Обнаружение масляных следов в этой зоне указывает на необходимость замены сальника или самого датчика.

Для проверки визуально осмотрите корпус датчика и прилегающую область КПП после поездки (на прогретом масле). Используйте фонарик для лучшей видимости. Особое внимание уделите нижней части датчика и месту его контакта с корпусом трансмиссии – там скапливаются капли или потеки при нарушении герметичности.

Признаки утечки масла:

Масляные пятна на защите картера или под днищем автомобиля под зоной КПП
Замасленная поверхность корпуса датчика или проводов
Скопление грязи и пыли на масляном налете вокруг посадочного гнезда
Снижение уровня масла в коробке передач между ТО

Симптом	Возможная причина	Действие
Спидометр "зависает"	Плохой контакт в разъеме	Зачистить клеммы, обработать WD-40
Рывки при разгоне	Неправильный зазор датчика	Проверить посадку, заменить уплотнительное кольцо
Масло на корпусе датчика	Износ сальника привода	Немедленно заменить сальник

Выбор оригинальных и совместимых аналогов датчиков скорости

Для Лада Гранта рекомендован оригинальный датчик скорости артикул 21700-3843010-00 или 21800-3843010-01, соответствующий спецификациям производителя. Эти сенсоры гарантируют полную совместимость с бортовой электроникой и точное отображение данных на спидометре.

Среди проверенных аналогов выделяют продукцию брендов ERA (550398), Starline (AD10107O), JS Asakashi (2210501). Указанные аналоги должны иметь 6-контактный разъём и рабочий диапазон 1-5V, характерный для системы ABS/ESP Гранты.

Критерии выбора

Совпадение разъёма: 6-pin коннектор типа "тюльпан"
Рабочее напряжение: 12V ±10%
Импульсный сигнал: 6006 импульсов/км
Посадочные размеры: диаметр корпуса 30мм, фиксация стопорным кольцом

Тип датчика	Пример артикула	Ценовой диапазон
Оригинал (АвтоВАЗ)	21800-3843010-01	900-1500₽
ERA (Италия)	550398	600-900₽
Starline (Россия)	AD10107O	500-800₽

Важно: При выборе аналога убедитесь в наличии пометки "для ABS-версий". Датчики для базовых комплектаций без ABS несовместимы по количеству контактов и типу сигнала. Перед покупкой проверьте штатную маркировку на снятом устройстве.

Периодичность профилактической диагностики датчика скорости на Lada Granta

Регулярная проверка датчика скорости предотвращает внезапные поломки и некорректную работу спидометра. Диагностика выявляет ранние признаки износа или загрязнения контактов до появления критических симптомов.

Соблюдение междиагностических интервалов особенно важно при эксплуатации в сложных условиях: низкие температуры, бездорожье или повышенная влажность. Эти факторы ускоряют износ компонентов датчика.

Симптом	Срочность диагностики
Нулевые показания спидометра	Немедленная
Прерывистая работа указателя скорости	В течение 3-5 дней
Загорание лампы Check Engine	В течение 1-2 дней

Список источников

Для точного выполнения процедуры замены датчика скорости на Lada Granta критически важно использовать проверенные технические материалы. Надежные источники минимизируют риски ошибок при ремонте и обеспечивают корректную работу системы после установки нового компонента.

Следующие категории материалов содержат детальные инструкции, фотографии процессов и практические рекомендации от специалистов. Они охватывают различные аспекты работы: от локализации датчика до особенностей подключения разъёмов и тестирования системы.

Официальное руководство по ремонту Lada Granta - Раздел электрооборудования с описанием демонтажа/монтажа компонентов и схемами расположения датчиков.
Видеоинструкции на автомобильных YouTube-каналах - Практические записи процесса замены с комментариями механиков (например: каналы "Гранта ТВ", "Lada Repair").
Тематические обсуждения на форумах - Платформы типа "Lada Granta Клуб", "Drive2.ru" с реальными кейсами пользователей и решениями распространённых проблем.
Статьи на специализированных авторесурсах - Пошаговые фотоотчёты с пояснениями на сайтах типа "Авторевю", "За Рулём", "Лада.Онлайн".
Инструкции производителей запчастей - Технические бюллетени компаний Bosch, ERA по установке оригинальных и аналоговых датчиков скорости.
