Замена генератора Приора с кондиционером - пошаговая инструкция
Статья обновлена: 18.08.2025
Замена или ремонт генератора на автомобилях Lada Priora с установленным кондиционером требует особого внимания к расположению компонентов. Наличие компрессора климатической системы усложняет доступ к узлу и влияет на последовательность действий.
Эта инструкция детально разберет процесс демонтажа генератора с учетом особенностей модификаций с кондиционером. Вы узнаете ключевые этапы работы, необходимые инструменты и важные нюансы для безопасного и правильного выполнения задачи.
Подготовка автомобиля к безопасной работе
Поставьте автомобиль на ровную твердую поверхность. Включите ручной тормоз до упора, чтобы исключить самопроизвольное движение.
Обесточьте бортовую сеть, отсоединив клеммы от аккумуляторной батареи. Начинайте с отрицательной клеммы ("массы"), затем снимите положительную. Убедитесь, что клеммы не касаются выводов АКБ или кузова.
Меры безопасности при демонтаже
- Наденьте защитные очки и хлопчатобумажные перчатки
- Подготовьте инструмент:
- Ключи на 8, 10, 13, 15 мм
- Головки с воротком или трещоткой
- Монтировку для натяжителя
- Проволочную щетку для очистки контактов
- Зафиксируйте капот в открытом положении страховочной стойкой
- Слейте охлаждающую жидкость из системы в чистую емкость (требуется для доступа к нижнему креплению)
- Снимите пластиковую защиту двигателя (при наличии)
| Элемент | Проверка перед работой |
|---|---|
| Трос газа | Не должен мешать доступу к генератору |
| Патрубки системы охлаждения | Убедитесь в отсутствии протечек антифриза |
| Электропроводка | Проверьте целостность изоляции вокруг генератора |
Ослабьте натяжение ремня кондиционера специальным регулировочным болтом. Никогда не работайте под поднятым домкратом автомобиля без страховочных стоек!
Отключение минусовой клеммы аккумулятора
Перед началом работ обеспечьте устойчивое положение автомобиля на ровной поверхности, затяните ручной тормоз и убедитесь, что зажигание выключено. Приготовьте ключ на 10 мм для работы с клеммами и защитные перчатки.
Откройте капот и визуально определите расположение аккумуляторной батареи в моторном отсеке. Минусовая клемма всегда помечена знаком «–» и подключена к массе кузова черным или синим проводом, в отличие от плюсовой («+») с красной изоляцией.
Порядок безопасного отключения
- Снимите защитную крышку с минусовой клеммы (при наличии)
- Ослабьте гайку крепления ключом на 10 мм против часовой стрелки
- Аккуратно снимите клемму с токовывода, отведя провод в сторону от аккумулятора
- Заизолируйте контакт плотной тканью или резиновым колпачком для исключения случайного замыкания
Важно: Всегда отсоединяйте именно минусовую клемму первой! Это предотвращает короткое замыкание при случайном контакте инструмента с кузовом во время работ. Не допускайте соприкосновения отсоединенного провода с металлическими элементами авто.
Снятие пластиковой крышки двигателя
Откройте капот и зафиксируйте его надежно упором. Визуально определите места крепления крышки двигателя – обычно это три или четыре резиновых держателя (пистона), расположенных по периметру. При наличии декоративных накладок или эмблемы на крышке заранее продумайте их сохранность.
Возьмитесь за края крышки обеими руками. Прилагая вертикальное усилие вверх, последовательно вытащите каждый резиновый держатель из посадочных гнёзд на клапанной крышке. Действуйте плавно без рывков, чтобы не сломать пластиковые крепления. Если пистоны закисли, аккуратно подденьте их плоской отвёрткой.
После отсоединения всех крепежей снимите крышку с двигателя. Оцените состояние резиновых амортизаторов – при наличии трещин или разрывов их рекомендуется заменить.
Ключевые моменты:
- Не тяните крышку вбок – это ведёт к деформации креплений
- Проверьте целостность уплотнителей под держателями
- При укладке крышки избегайте контакта с острыми предметами
Демонтаж воздуховода с корпуса воздушного фильтра
Ослабьте винт хомута крепления гофрированного воздуховода к корпусу воздушного фильтра с помощью крестовой отвертки или ключа на 7 мм. Проверьте, полностью ли освобождено затяжное кольцо хомута для свободного снятия патрубка.
Аккуратно снимите воздуховод с фланца корпуса фильтра, потянув его на себя. При затруднении слегка проверните патрубок вокруг оси для преодоления резинового уплотнения, избегая резких движений, чтобы не повредить пластиковый корпус фильтра.
Ключевые моменты демонтажа
- Подготовка инструментов: отвертка с крестовым жалом или торцевой ключ на 7 мм.
- Этапы ослабления:
- Ослабить нижний хомут у корпуса фильтра
- Ослабить верхний хомут у дроссельного узла
- Особенности снятия: патрубок снимается движением в сторону двигателя с одновременным поднятием вверх.
| Элемент | Тип крепления |
| Воздуховод | Резиновый гофрированный патрубок |
| Хомут корпуса фильтра | Винтовой металлический |
После снятия отведите воздуховод в сторону и зафиксируйте, чтобы он не мешал дальнейшим работам. Проверьте состояние резинового уплотнителя на фланце корпуса – при наличии трещин или деформации потребуется замена.
Ослабление натяжения ремня генератора
Найдите регулировочную планку генератора в подкапотном пространстве. Она расположена в нижней части узла и крепится к кронштейну двигателя через продолговатое отверстие, позволяющее смещать генератор.
Ослабьте гайку натяжного болта, расположенного на регулировочной планке, используя ключ на 13. Вращайте против часовой стрелки, но не снимайте гайку полностью – достаточно ослабить фиксацию для последующей регулировки.
Последовательность ослабления
- Ключом на 17 зафиксируйте головку верхнего крепежного болта генератора
- Вращайте регулировочный болт (ключом на 13) по часовой стрелке для ослабления натяжения
- Контролируйте провисание ремня – между шкивами генератора и коленвала он должен прогибаться на 10-15 мм при нажатии с усилием 10 кг/с
- После достижения нужного провиса зафиксируйте положение генератора гайкой регулировочной планки
Убедитесь, что ремень свободно проворачивается рукой на шкивах без заклиниваний. Не допускайте полного ослабления – ремень должен сохранять частичное натяжение для предотвращения соскакивания.
Фиксация натяжителя кондиционера
Ослабьте гайку натяжителя кондиционера ключом на 13 мм, вращая её против часовой стрелки. Это снимет натяжение с ремня кондиционера и позволит освободить пружинный механизм натяжителя.
Поверните натяжитель рукой в сторону двигателя до упора, максимально сжимая его пружину. Удерживайте натяжитель в этом положении, приложив необходимое усилие, чтобы исключить его самопроизвольное возвращение.
Защита от самопроизвольного срабатывания
- Проволочная фиксация: Проденьте кусок жёсткой проволоки (Ø 1,5-2 мм) через отверстие в корпусе натяжителя и зацепите её за ближайший неподвижный элемент (кронштейн, болт). Надёжно скрутите концы проволоки.
- Стяжка-фиксатор: Используйте прочную нейлоновую стяжку, пропустив её через отверстие натяжителя и зафиксировав на стационарной части двигателя. Затяните стяжку до плотной фиксации положения.
Важно: Убедитесь, что фиксатор надёжно удерживает натяжитель в сжатом состоянии и не имеет люфтов. Проверьте визуально и лёгким подёргиванием ремня кондиционера – он должен свободно сниматься с валов без сопротивления.
Ослабление болта натяжного устройства
Натяжное устройство регулирует силу натяжения ремня генератора и компрессора кондиционера. Для демонтажа генератора требуется полностью ослабить его фиксирующий болт, что позволит снять ремень со шкивов.
Перед началом работ убедитесь, что двигатель остыл, а минусовая клемма аккумулятора отсоединена. Подготовьте ключ на 13 или 15 (в зависимости от модели) и монтировку для смещения натяжителя.
Порядок ослабления болта
- Снимите пластиковую защиту двигателя (при наличии), обеспечив доступ к натяжному устройству.
- Определите расположение регулировочного болта на кронштейне натяжителя – он находится на тыльной стороне механизма.
- Вставьте ключ на болт и поворачивайте против часовой стрелки. Удерживайте монтировкой корпус натяжителя для предотвращения смещения.
- Ослабляйте болт до полного освобождения ремня. Контролируйте движение ролика – он должен отойти от ремня на 10-15 мм.
| Элемент | Характеристика |
|---|---|
| Болт натяжителя | М12×1.25 (класс прочности 8.8) |
| Усилие ослабления | 35-40 Н·м (после срыва резьбы) |
При закисании болта обработайте резьбу проникающей смазкой WD-40. Не допускайте полного выкручивания – болт может упасть в подкапотное пространство. После ослабления сразу переходите к снятию ремня генератора.
Полное ослабление гайки натяжителя
После фиксации ролика гаечным ключом через технологическое отверстие переходите к ослаблению крепежной гайки натяжителя. Используйте торцевой ключ на 13 мм или головку с трещоткой, вращая против часовой стрелки. Гайка расположена в центре натяжного устройства между пружиной и кронштейном двигателя.
Проворачивайте гайку до полного освобождения резьбового штока. Контролируйте движение натяжителя: при правильном ослаблении пружина плавно разожмется, а сам механизм отодвинется от ремня. Убедитесь, что шток свободно ходит в пазе кронштейна – это гарантирует достаточное провисание ремня для демонтажа.
Ключевые этапы операции
- Зафиксируйте ролик ключом через монтажное отверстие
- Ослабляйте гайку до прекращения сопротивления пружины
- Проконтролируйте образование зазора между ремнём и шкивами
- Проверьте свободный ход штока натяжителя в пазе
| Инструмент | Назначение | Особенности применения |
|---|---|---|
| Торцевой ключ 13 мм | Откручивание гайки | Требуется короткий вороток из-за ограниченного пространства |
| Головка с трещоткой | Альтернатива торцевому ключу | Используйте удлинитель с шарниром для удобного доступа |
Важно: При закисшей гайке обработайте резьбу WD-40 за 10-15 минут до работы. Не прикладывайте чрезмерное усилие – при заклинивании механизма снимите весь натяжитель для ревизии.
Снятие приводного ремня с генератора
Перед снятием ремня убедитесь, что двигатель остыл, а ключ зажигания извлечен из замка. Подготовьте необходимый инструмент: ключ на 17 для регулировочного болта, ключ на 15 или головку с воротком для фиксации натяжного ролика, монтажную лопатку или монтировку для удобства.
Обратите внимание на схему расположения ремня вокруг шкивов (коленвал, генератор, насос ГУР, натяжной ролик, компрессор кондиционера). Рекомендуется сфотографировать или зарисовать траекторию обводки для корректной последующей установки.
Последовательность действий
- Ослабьте гайку крепления генератора к регулировочной планке ключом на 17 (вращайте против часовой стрелки).
- Найдите центральный болт натяжного ролика. Вставьте ключ на 15 или головку в этот болт.
- Поверните натяжной ролик по часовой стрелке (против направления натяжения ремня) с усилием, используя монтажную лопатку для увеличения рычага при необходимости.
- Удерживая ролик в ослабленном положении, снимите приводной ремень со шкива генератора, аккуратно стягивая его рукой в сторону двигателя.
- Плавно отпустите натяжной ролик, избегая резких движений. Полностью извлеките ремень из подкапотного пространства.
Важно: Не допускайте попадания масла или технических жидкостей на поверхность ремня. Запрещается использовать отвертки или зубила для принудительного поддевания ремня - это повредит корд и резиновые слои.
| Элемент | Направление ослабления |
| Гайка крепления генератора | Против часовой стрелки |
| Болт натяжного ролика | Поворот ролика по часовой стрелке |
После снятия ремня проверьте состояние его поверхности: трещины, расслоения, глянцевый блеск или следы масла указывают на необходимость замены. Параллельно оцените свободный ход подшипников натяжного ролика и генератора - люфт или заедание требуют ремонта.
Удаление ремня со шкива кондиционера
Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная клемма снята. Найдите регулировочный болт натяжителя ремня – он расположен на кронштейне генератора в нижней части моторного отсека.
Подготовьте торцовый ключ на 17 мм и монтировку для фиксации натяжителя. Осмотрите трассу ремня, запомнив его схему обвода шкивов (коленвал, генератор, насос ГУР, компрессор кондиционера).
Последовательность демонтажа
- Ослабьте натяжение: Вставьте ключ в регулировочный болт натяжителя. Проворачивайте против часовой стрелки до ощутимого ослабления ремня.
- Зафиксируйте натяжитель: Удерживая натяжитель в ослабленном положении (ключом или монтировкой), снимите ремень со шкива компрессора кондиционера движением на себя.
- Извлеките ремень: Аккуратно стяните ремень с остальных шкивов, избегая перекручивания. Если ремень остаётся на генераторе – снимите его последним.
| Элемент | Важное замечание |
|---|---|
| Шкив кондиционера | Не прилагать ударных усилий – подшипник чувствителен к деформациям |
| Регулировочный болт | Проворачивать плавно без рывков во избежание срыва резьбы |
Отключение электрического разъема генератора
Перед любыми манипуляциями с электрооборудованием снимите отрицательную клемму с аккумуляторной батареи для исключения короткого замыкания. Убедитесь, что зажигание автомобиля полностью выключено.
Разъем генератора расположен на его задней части и представляет собой пластиковый блок с пучком проводов. Для отсоединения требуется воздействие на фиксирующий механизм, предотвращающий самопроизвольное отсоединение при вибрациях.
Порядок отсоединения разъема
- Визуально найдите на корпусе генератора пластиковый разъем прямоугольной формы с выходящими из него проводами.
- Обследуйте корпус разъема: фиксатор обычно выполнен в виде гибкой пластиковой защелки сверху или сбоку колодки.
- Нажмите пальцем на язычок фиксатора до характерного щелчка или ощущения его полного утопления.
- Удерживая фиксатор в нажатом состоянии, потяните корпус разъема строго вдоль оси штекеров (на себя). Не допускается приложение боковых усилий.
- При затрудненном снятии повторно проверьте положение фиксатора: иногда требуется поддеть его тонкой отверткой.
После снятия уложите разъем в сторону, исключив натяжение проводов или контакт с движущимися элементами двигателя. Не тяните за провода – это может повредить контакты или изоляцию.
Снятие защитной крышки клеммы генератора
Крышка защищает силовую клемму генератора от загрязнений и случайного замыкания. Располагается на задней части устройства, выполнена из черного пластика и фиксируется защелками.
Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Это исключит риск короткого замыкания при случайном контакте инструмента с токоведущими элементами.
Пошаговая процедура
- Визуально определите расположение фиксаторов крышки (обычно два выступа по бокам).
- Возьмите плоскую отвертку с тонким жалом шириной 4-6 мм.
- Поочередно подденьте отверткой фиксаторы, аккуратно отгибая их наружу.
- Потяните крышку вверх, освобождая ее от направляющих пазов.
- Отложите снятую деталь в сторону, избегая ее деформации.
Примечание:
- Не прикладывайте избыточное усилие – пластиковые защелки хрупкие.
- Если крышка не снимается – проверьте наличие скрытых фиксаторов.
- Протрите область под крышкой ветошью для удаления пыли.
Откручивание гайки силового провода генератора
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что ключ зажигания находится в положении «LOCK».
Найдите генератор в моторном отсеке и визуально определите место крепления силового провода. Он подсоединён к задней части генератора через болт с гайкой на 10 мм.
Порядок действий
- Подготовьте рожковый ключ на 10 мм или головку с удлинителем.
- Аккуратно снимите защитный резиновый колпачок с клеммы генератора.
- Фиксируйте болт с обратной стороны ключом на 12 мм, чтобы предотвратить проворачивание.
- Медленно откручивайте гайку против часовой стрелки до полного ослабления.
- Снимите гайку с болта вместе с шайбой, сохраните крепёж.
Внимание! Не допускайте контакта оголённого конца провода с металлическими деталями автомобиля.
Отведите силовой провод в сторону от генератора, зафиксировав его для предотвращения случайного касания клеммы.
Демонтаж крепления нижней опоры генератора
Ослабьте ключом на 15 гайку крепления нижней опоры генератора к двигателю, расположенную вертикально на кронштейне. Полностью выкручивать гайку пока не требуется – достаточно ослабить ее на несколько оборотов для снятия натяжения.
Найдите длинный болт крепления опоры к блоку двигателя, проходящий горизонтально через кронштейн. Используйте ключ на 17 для удержания головки болта и ключ на 13 для откручивания контргайки со стороны моторного щита. Будьте готовы к возможному падению шайб при демонтаже.
Извлечение болта и кронштейна
После снятия контргайки аккуратно выбейте длинный горизонтальный болт молотком через мягкую проставку (медный или алюминиевый брусок), направляя его в сторону радиатора. Извлеките болт вместе с шайбами и распорной втулкой.
Важно: Зафиксируйте генератор рукой при выбивании болта, чтобы избежать его резкого смещения. Снимите металлический кронштейн нижней опоры с посадочного места на блоке двигателя.
Особенности с кондиционером
Обратите внимание на расположение трубки кондиционера, проходящую в непосредственной близости от кронштейна. Избегайте резких движений и случайного повреждения трубки при демонтаже. При необходимости аккуратно отведите трубку в сторону для обеспечения доступа.
| Элемент крепления | Инструмент | Направление откручивания |
| Гайка опоры (верт.) | Ключ 15 | Против часовой стрелки |
| Контргайка болта (гор.) | Ключ 13 | Против часовой стрелки |
| Головка болта (гор.) | Ключ 17 | Удержание |
Проверьте состояние демонтированных деталей:
- Осмотрите резиновую втулку опоры на предмет трещин и расслоений
- Убедитесь в отсутствии деформации металлического кронштейна
- Проверьте целостность резьбы на болтах и гайках
Откручивание фиксирующего болта верхнего кронштейна
Подготовьте торцевой ключ на 13 с удлинителем и трещоткой для доступа к болту. Убедитесь, что рулевое колесо вывернуто вправо до упора – это освободит пространство возле корпуса воздушного фильтра для удобного маневра инструментом.
Найдите болт крепления верхнего кронштейна генератора. Он расположен вертикально между корпусом воздушного фильтра и блоком цилиндров двигателя, соединяя кронштейн с резьбовой стойкой на двигателе. Обратите внимание на возможное скопление грязи на головке болта.
Порядок демонтажа
- Установите торцевую головку на 13 на головку болта через зазор между корпусом воздушного фильтра и двигателем.
- Плавно вращайте трещоткой против часовой стрелки. При затрудненном ходе обработайте резьбовое соединение проникающей смазкой WD-40 и выждите 5 минут.
- После срыва болта с места полностью выкрутите его, удерживая ключ под небольшим углом для компенсации ограниченного пространства.
- Извлеките освобожденный болт через верх вместе с шайбой. Проверьте наличие под болтом резиновой демпфирующей втулки – она должна остаться на кронштейне генератора.
Предупреждение: Не допускайте падения болта в подкапотное пространство – придерживайте его пальцами при окончательном выворачивании. При сильной коррозии резьбы используйте шестигранную головку болта для усиленного воздействия монтировкой.
| Компонент | Расположение | Тип крепежа |
|---|---|---|
| Фиксирующий болт | Вертикально на кронштейне у стойки ДВС | М10х1.25 (головка под 13) |
| Демпфер | Между кронштейном и стойкой | Резиновая втулка |
Извлечение длинного сквозного болта верхнего крепления
Освободите доступ к сквозному болту, сняв патрубок воздуховода между воздушным фильтром и дроссельным узлом, предварительно ослабив хомуты крепления. Отодвиньте провода и шланги, мешающие работе с креплением генератора со стороны двигателя.
Подготовьте торцевой ключ на 13 с удлинителем и воротком для откручивания гайки на заднем конце болта. Убедитесь, что инструмент может свободно проходить между двигателем и радиатором, так как пространство ограничено.
Пошаговое извлечение
- Зафиксируйте головку ключа на гайке болта с тыльной стороны кронштейна генератора
- Медленно проворачивайте против часовой стрелки, контролируя положение болта спереди
- При появлении проворачивания болта в кронштейне придерживайте его головку ключом на 15 спереди
- После полного откручивания гайки снимите ее вместе с плоской шайбой
Важно: Болт проходит через три элемента:
| 1. Левый кронштейн двигателя | 2. Проушину генератора |
| 3. Правый кронштейн двигателя | 4. Гайку крепления |
Выбивайте болт только легкими ударами молотка через мягкую проставку, направляя его в сторону салона. Если болт заклинил, обработайте соединения проникающей смазкой WD-40 и повторите попытку через 5 минут. При извлечении поддерживайте генератор снизу, чтобы избежать перекоса.
Освобождение генератора от кронштейнов
Открутите верхний крепежный болт генератора с помощью ключа на 13. Он расположен в зоне кронштейна возле двигателя, доступ осуществляется сверху через моторный отсек. Если мешают шланги или провода, аккуратно отведите их в сторону, не допуская натяжения.
Перейдите к нижнему крепежному болту, используя ключ на 15 или головку с воротком. Для удобства может потребоваться смотровая яма или подъемник. Удерживайте генератор рукой при выкручивании последних витков, чтобы предотвратить падение.
- Отсоедините регулировочную планку: снимите гайку крепления планки к блоку двигателя ключом на 13.
- Учтите особенности кондиционера:
- Проверьте, не мешает ли трубка кондиционера – при необходимости осторожно отведите её.
- Избегайте резких движений, чтобы не повредить хрупкие элементы системы охлаждения воздуха.
- Извлеките болты крепления: полностью выньте верхний и нижний болты из посадочных отверстий, положив их в подготовленную ёмкость.
Важные нюансы
| Элемент | Сложность | Рекомендация |
|---|---|---|
| Нижний болт | Высокая (ограниченный доступ) | Используйте кардан для головки |
| Регулировочная планка | Средняя | Пометьте положение перед снятием |
Финишный этап: покачивая генератор вперед-назад, снимите его с посадочных шпилек кронштейнов. Контролируйте вес узла – при наличии кондиционера генератор тяжелее из-за усиленного корпуса.

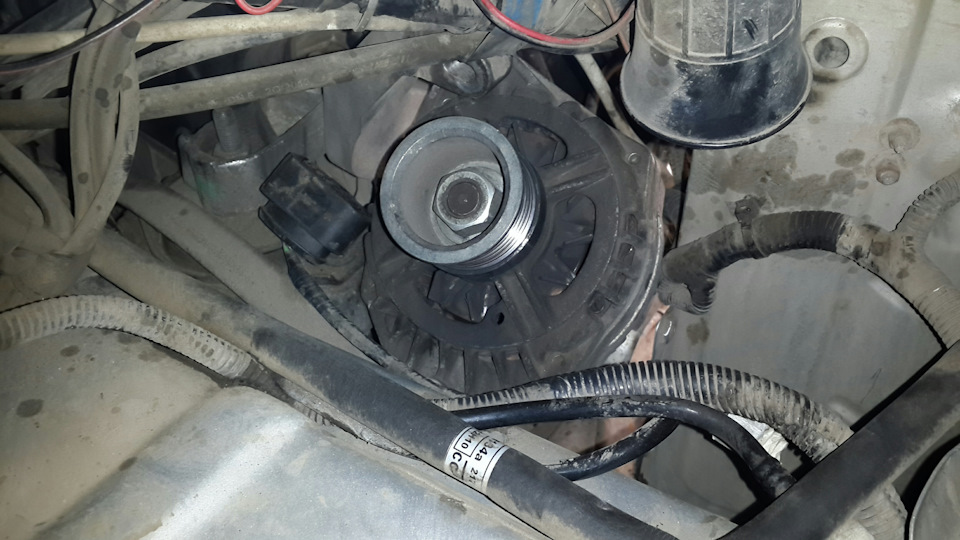

Правильное перемещение генератора в моторном отсеке
После отсоединения электрических разъемов и клемм питания, ослабления регулировочной гайки и крепежных болтов снимите приводной ремень с генератора. Проверьте отсутствие натяжения тросов или шлангов в зоне демонтажа.
Аккуратно приподнимите генератор, одновременно отводя его корпус от блока цилиндров двигателя. Контролируйте положение нижнего крепежного крюка – он должен выйти из паза кронштейна без перекоса.
Последовательность перемещения
- Сдвиньте генератор вперед по направлению к радиатору на 3-4 см, освобождая пространство возле опоры двигателя
- Наклоните агрегат верхней частью вниз под углом 30-45°, чтобы вывести заднюю крышку из-под трубки кондиционера
- Поверните генератор по часовой стрелке на 15-20°, избегая контакта с:
- Магистралями гидроусилителя руля
- Патрубком системы охлаждения
- Датчиком детонации
Важные ограничения: Не допускайте провисания генератора на проводах! Прижимной кронштейн кондиционера должен оставаться неподвижным – любое давление на него может вызвать разгерметизацию системы.
| Допустимое смещение | Критичные элементы |
| Вертикально: 7 см | Корпус воздушного фильтра |
| Горизонтально: 12 см | Радиатор кондиционера |
После вывода генератора из монтажной зоны немедленно зафиксируйте его в подвешенном состоянии стяжками или крюком. Запрещено оставлять агрегат висящим на проводах или опирающимся на элементы охлаждения.
Извлечение генератора со стороны радиатора
Освободите пространство для манипуляций, сняв патрубок системы охлаждения с правой стороны радиатора и аккуратно отодвинув его в сторону. Отсоедините разъем регулятора напряжения на корпусе генератора, предварительно нажав на фиксатор, и снимите защитный резиновый колпачок с плюсовой клеммы.
Ослабьте натяжной болт снизу генератора гаечным ключом на 17 мм, затем полностью выкрутите верхний крепежный болт ключом на 15 мм. Сдвиньте агрегат вперед по направляющим, чтобы ослабить ремень – проверьте его состояние на предмет трещин и расслоений при демонтаже.
Пошаговое извлечение
- Снимите приводной ремень со шкива генератора, провернув его рукой против часовой стрелки
- Полностью выкрутите нижний крепежный болт ключом на 17 мм
- Отведите генератор в сторону двигателя, освобождая пространство возле радиатора
- Наклоните агрегат вперед, чтобы вывести нижнюю крепежную проушину из кронштейна
Внимание: избегайте контакта корпуса генератора с ребрами радиатора – алюминиевые соты легко повреждаются. При демонтаже удерживайте агрегат на весу, так как после извлечения болтов он ничем не зафиксирован.
| Элемент | Тип крепежа | Рекомендуемый инструмент |
| Верхний болт | М10×1.25 мм | Головка на 15 мм |
| Нижний болт | М12×1.25 мм | Головка на 17 мм |
| Натяжная гайка | М8×1.25 мм | Ключ на 13 мм |
Проверьте отсутствие препятствий со стороны кондиционера – трубки магистрали не должны натягиваться. При необходимости временно снимите кронштейн крепления трубок кондиционера двумя ключами на 13 мм для увеличения рабочего зазора.
Очистка посадочных мест от грязи и окислов
После демонтажа генератора внимательно осмотрите кронштейны двигателя и монтажные ушки корпуса генератора. Скопления дорожной грязи, масляные пятна и рыхлые окислы металла нарушают контакт поверхностей, что ведет к перекосу при установке и вибрациям.
Используйте металлическую щетку для грубой обработки труднодоступных мест на кронштейнах, уделяя особое внимание резьбовым отверстиям болтов крепления. Крупные окислы аккуратно удаляйте зубилом или шпателем, избегая ударов по ответственным деталям двигателя.
Технология очистки
Выполняйте работы последовательно:
- Обезжиривание – обработайте поверхности аэрозольным очистителем тормозов или уайт-спиритом
- Абразивная обработка – пройдитесь мелкозернистой наждачной бумагой (Р180-Р240) по плоскостям прилегания
- Резьбовая подготовка – прогоните метчиком резьбу в отверстиях кронштейнов
- Финальная очистка – удалите абразивную пыль сжатым воздухом или чистой ветошью
Проверьте состояние посадочных втулок и резиновых демпферов – при наличии трещин или деформации замените их. Нанесите тонкий слой графитовой смазки только на направляющие шпильки, избегая попадания состава на привалочные плоскости.
| Материал поверхности | Рекомендуемый очиститель | Запрещенные методы |
|---|---|---|
| Стальные кронштейны | Пескоструйная обработка, преобразователь ржавчины | Нагрев газовой горелкой |
| Алюминиевый корпус генератора | Спецсредства для алюминия | Кислотные составы |
Контролируйте отсутствие задиров и вмятин на привалочных поверхностях – неровности свыше 0,5 мм требуют шлифовки. После очистки защитите металл антикоррозийным спреем, исключая области контакта с генератором.
Проверка состояния втулок креплений
Внимательно осмотрите резиновые втулки на верхнем и нижнем кронштейнах крепления генератора. Они подвергаются постоянным вибрациям и перепадам температур, что приводит к растрескиванию, расслоению или полному разрушению резины. Люфт генератора из-за изношенных втулок вызывает перекос вала, ускоренный износ подшипников и ремня.
Проверьте целостность металлических втулок (гильз), запрессованных в резиновые элементы. Коррозия или деформация гильз нарушает геометрию крепления. Убедитесь, что болты свободно входят в отверстия втулок – затрудненное перемещение свидетельствует о деформации или загрязнении.
Признаки износа и порядок оценки
- Визуальный осмотр: Ищите глубокие трещины, разрывы резины, отслоение от металлической гильзы.
- Проверка люфта: Покачайте генератор рукой. Допустимый ход – 1-2 мм. Сильный люфт или скрип указывают на неисправность.
- Контроль геометрии: Убедитесь, что генератор не перекошен относительно плоскости шкивов. Смещение – признак деформации втулок.
| Состояние втулки | Внешние признаки | Рекомендуемое действие |
|---|---|---|
| Нормальное | Резина эластична, без трещин. Гильза без коррозии. | Установить обратно при сборке. |
| Начальный износ | Мелкие поверхностные трещины, легкое отвердение резины. | Замена рекомендована. |
| Критический износ | Глубокие разрывы, расслоение, деформация гильзы, сильный люфт. | Немедленная замена. |
Диагностика снятого генератора
После демонтажа генератора с автомобиля Lada Priora, оснащенного кондиционером, необходимо провести комплексную проверку его компонентов. Это позволит точно определить причину неисправности и оценить возможность ремонта узла.
Диагностика выполняется в несколько этапов, начиная с визуального осмотра и заканчивая электрическими тестами. Для работы потребуются мультиметр, контрольная лампа 12В, источник питания (аккумулятор) и набор щеток для очистки.
Этапы проверки
- Внешний осмотр:
- Проверьте целостность корпуса, шкива и крепежных элементов
- Осмотрите контактные кольца на роторе: отсутствие глубоких рисок и равномерный износ
- Убедитесь в отсутствии сгоревшей изоляции или потеков масла
- Тестирование диодного моста:
- Переведите мультиметр в режим проверки диодов
- Прозвоните каждую пару диодов между клеммой «+» и массой, а также между «+» и выводом обмотки
- Исправные диоды показывают 400-600 мВ в одном направлении и обрыв в обратном
- Проверка обмоток:
Элемент Методика Норма (Ом) Статорная обмотка Сопротивление между выводами фаз 0,1-0,5 Обмотка возбуждения (ротор) Сопротивление между контактными кольцами 2-10 - Контроль подшипников:
- Проверните ротор рукой: вращение должно быть плавным без заеданий и шума
- Отсутствие люфта при покачивании ротора в осевом направлении
- Тест регулятора напряжения:
- Подайте «+» от АКБ на щеточный узел через лампу 5Вт
- При исправном регуляторе лампа загорится вполнакала
- Полное отсутствие свечения указывает на обрыв цепи регулятора
Важно: При обнаружении обрыва обмоток, короткого замыкания или необратимой деформации деталей генератор требует замены. Механические повреждения подшипников и щеток устраняются заменой изношенных компонентов.
Подготовка нового (или ремонтного) генератора к установке
Тщательно осмотрите корпус генератора на отсутствие трещин, сколов и механических повреждений. Проверьте маркировку на соответствие характеристикам оригинального генератора для Приоры с кондиционером (обычно 115-120 А). Убедитесь в наличии всех монтажных отверстий и крепежных элементов.
Очистите посадочные поверхности и клеммы от консервационной смазки, транспортировочных заглушек или следов коррозии. Для ремонтных узлов дополнительно проверьте износ щеток (допустимый минимум 5 мм) и плавность вращения ротора рукой без заеданий.
- Проверьте состояние подшипников:
- Прокрутите шкив – движение должно быть бесшумным
- Отсутствие люфта при покачивании ротора
- При замене подшипников используйте термостойкую смазку
- Подготовьте электрические контакты:
- Зачистите клеммы «B+» (силовую) и разъем регулятора напряжения
- Нанесите токопроводящую смазку для защиты от окисления
- Сравните конструкцию со снятым генератором:
- Расположение кронштейнов крепления
- Угол установки регулировочной планки
- Конфигурация шкива (должен совпадать с ремнем кондиционера)
Важно: Для ремонтных генераторов предварительно проверьте выходное напряжение (13.8-14.5 В) и ток нагрузки на стенде. Используйте только исправный крепеж – сорванная резьба при затяжке потребует демонтажа всего узла.
Установка генератора в моторный отсек
Установите генератор на посадочное место, совместив крепежные отверстия с кронштейнами двигателя. Предварительно нанесите графитовую смазку на регулировочную планку для облегчения последующей настройки натяжения. Зафиксируйте агрегат верхним болтом крепления, не затягивая окончательно.
Подключите электрические разъемы к генератору в следующем порядке: сначала силовой провод к клемме "B+" (обозначена красным цветом), затем управляющий разъем. Проверьте надежность контакта и отсутствие перекоса колодок. Убедитесь, что провода не касаются подвижных элементов.
- Наденьте приводной ремень на шкивы системы:
- Коленчатый вал
- Генератор
- Компрессор кондиционера
- Ролик натяжителя
- Ослабьте гайку фиксации натяжного устройства
- Ключом на 17 поверните регулировочный болт по часовой стрелке до достижения правильного натяжения
- Контролируйте прогиб ремня (10-15 мм при усилии 10 кгс на середине самого длинного участка)
Затяните крепежные элементы в указанной последовательности:
| Элемент | Момент затяжки (Н·м) |
| Верхний болт генератора | 65-80 |
| Гайка натяжителя | 25-30 |
| Болт нижнего кронштейна | 45-55 |
Проверьте соосность шкивов и отсутствие перекоса ремня. Запустите двигатель, убедитесь в отсутствии свиста и биения приводного ремня. Измерьте напряжение на клеммах аккумулятора: 13.8-14.5 В на холостом ходу при включенных фарах и кондиционере.
Совмещение крепежных отверстий
После демонтажа старого генератора и подготовки нового агрегата, аккуратно поднимите его к месту установки. Удерживайте генератор левой рукой за корпус, одновременно контролируя положение кронштейна кондиционера. Начинайте совмещение с верхнего длинного болта (Ø10 мм), который проходит сквозь обе лапы генератора и кронштейн.
Плавно подвигайте корпус генератора в вертикальной и горизонтальной плоскостях, добиваясь совпадения отверстий. При необходимости слегка ослабьте крепление нижней регулировочной планки (но не выкручивайте полностью). Убедитесь, что нижняя монтажная проушина генератора вошла в паз регулировочной пластины.
Ключевые этапы позиционирования
- Верхнее крепление: Совместите отверстие стойки кондиционера с двойной лапой генератора. Визуально проверьте соосность перед вставкой болта.
- Нижнее крепление: Убедитесь, что проушина генератора села на шпильку регулировочной планки. При несовпадении - используйте монтажную лопатку для минимального смещения агрегата.
- Промежуточная скоба: На моделях с клиноременным приводом совместите отверстие дополнительной скобы между генератором и блоком цилиндров.
| Элемент крепления | Диаметр болта/шпильки | Особенности совмещения |
|---|---|---|
| Верхний болт (длинный) | 10 мм | Проходит через 3 элемента: кронштейн кондиционера и две лапы генератора |
| Нижняя шпилька регулировочной планки | 8 мм | Требует точной посадки проушины генератора в паз пластины |
При правильном совмещении все крепежные элементы должны входить в отверстия без приложения чрезмерных усилий. Если требуется поддомкрачивание или смещение мотора - остановитесь и проверьте комплектность генератора и отсутствие деформаций кронштейнов. Затяжку болтов производите только после полного совпадения всех точек крепления.
Вкручивание длинного болта верхнего крепления
Удерживайте генератор в монтажном положении, совместив отверстие кронштейна на блоке цилиндров с проушиной корпуса генератора. Временно зафиксируйте узел рукой или монтажной лопаткой через нижнюю часть.
Возьмите длинный болт М8×95 мм (оригинальный номер 21080-3701170) и наденьте на него шайбу. Смажьте резьбовую часть графитной смазкой или медной пастой для предотвращения коррозии.
Порядок установки
- Вставьте болт в отверстие кронштейна двигателя со стороны радиатора
- Проведите болт сквозь проушину генератора до появления резьбы с тыльной стороны
- Наживите резьбу вручную на 4-5 оборотов, контролируя соосность отверстий
- Затяните крепление ключом на 13 Н·м с соблюдением этапов:
- Предварительная затяжка - до контакта шайбы с металлом
- Основная затяжка - с усилием 7-8 Н·м
- Доворот на 90° угловым методом
Контрольные точки: убедитесь, что между генератором и кронштейном отсутствуют перекосы. Проверьте свободный ход ремня нажатием пальцем посередине ветви - прогиб не должен превышать 10-12 мм при усилии 10 кгс.
Закрепление нижней опоры генератора
Для доступа к нижнему креплению генератора потребуется снять пластиковую защиту двигателя (при её наличии), открутив саморезы по периметру. Убедитесь, что автомобиль установлен на ручной тормоз, а колеса зафиксированы упорами. Подготовьте набор головок с воротком и удлинителями, ключ на 17 мм, а также монтировку для корректировки положения узла.
Осмотрите зону работ: нижний крепежный узел состоит из стального кронштейна двигателя, сквозного болта и резиновой демпферной втулки. Обратите внимание на расположение компрессора кондиционера – его трубки не должны создавать помех при демонтаже. При необходимости аккуратно отведите мешающие коммуникации в сторону.
Порядок демонтажа нижнего крепления
- Установите головку на 17 мм на болт крепления через проушину генератора
- Плавным усилием сорвите болт против часовой стрелки, удерживая генератор снизу
- Полностью выкрутите крепеж, фиксируя генератор от смещения
- Извлеките демпферную втулку из посадочного гнезда кронштейна
- Проверьте целостность резинового демпфера – при трещинах или деформации замените
Важно: не допускайте провисания генератора на проводах – полностью отсоедините клеммы питания и разъем регулятора напряжения перед финальным извлечением узла. При демонтаже болта контролируйте положение компрессора кондиционера во избежание повреждения его кронштейнов.
| Компонент | Тип крепежа | Момент затяжки (после установки) |
|---|---|---|
| Нижний болт генератора | M12×1.25 | 72-88 Н·м |
| Демпферная втулка | Резинометаллическая | Без усилия (посадочное гнездо) |
После извлечения генератора очистите посадочную площадку кронштейна двигателя от грязи. Проверьте состояние резьбовых отверстий – при повреждениях восстановите метчиком. Для облегчения обратной сборки сохраните демонтированные болты вместе с шайбами в отдельной маркированной емкости.
Затяжка болтов крепления с правильным моментом
После установки генератора в штатное положение на кронштейны двигателя, наживите все три крепежных болта вручную, исключая перекосы и смещения. Убедитесь, что провода и клеммы не мешают посадке корпуса, а нижняя регулировочная скоба плотно прилегает к натяжному болту.
Используйте динамометрический ключ с ограничением усилия для контроля момента затяжки согласно спецификации. Недостаточный момент вызовет самоотвинчивание от вибраций, а превышение – деформацию кронштейнов, срыв резьбы или повреждение корпуса генератора.
Параметры затяжки крепежных элементов
| Расположение болта | Размер | Момент затяжки (Н·м) |
|---|---|---|
| Верхний длинный (к блоку цилиндров) | М10×1.25 | 32–52 |
| Верхний короткий (к кронштейну ГУР/кондиционера) | М10×1.25 | 32–52 |
| Нижний (крепление натяжной скобы) | М8×1.25 | 16–23 |
Последовательность финальной затяжки:
- Затяните верхние болты крест-накрест в два этапа: сначала до 15–20 Н·м, затем до номинального значения 32–52 Н·м
- Затяните нижний болт натяжной скобы с моментом 16–23 Н·м
- Проверьте отсутствие люфта генератора ручным покачиванием
После затяжки установите на место приводной ремень, отрегулируйте его натяжение согласно инструкции, подключите клемму питания B+ и разъем возбуждения обмотки. Избегайте попадания масла или антифриза на резьбовые соединения – это снижает трение и искажает момент затяжки.
Подключение силового провода к генератору
Найдите клемму «B+» на задней части генератора – это толстый латунный болт с гайкой, обычно помеченный знаком «+». Убедитесь, что контактная площадка на генераторе и клемма провода очищены от окислов и грязи металлической щеткой.
Наденьте клемму силового провода (идет напрямую к АКБ через предохранитель) на болт «B+», соблюдая ориентацию шайбы и гровера при их наличии. Не перепутайте с тонким проводом управления («D+» или «L»), который подключается отдельно к штекеру.
Ключевые этапы затяжки
Затяните гайку ключом на 10 мм с усилием 15-20 Н·м:
- Придерживайте болт «B+» вторым ключом, чтобы избежать проворачивания
- Контролируйте отсутствие перекоса клеммы
- Проверьте, чтобы провод не касался корпуса генератора или шкива
Обязательно выполните финальные действия:
- Наденьте защитный резиновый колпачок на клемму (при наличии)
- Закрепите провод в штатных фиксаторах на блоке двигателя
- Подсоедините разъем регулятора напряжения до щелчка замка
Установка защитной крышки клеммы
После подключения силового провода к клемме генератора критически важно установить защитную крышку. Эта деталь предотвращает случайное короткое замыкание при контакте металлических частей с кузовом или другими компонентами.
Убедитесь, что крышка полностью очищена от грязи и не имеет трещин. Правильная установка обеспечит герметичность соединения и защиту от влаги, что напрямую влияет на безопасность эксплуатации.
Порядок установки
- Совместите пазы на крышке с выступами на корпусе генератора
- Плотно надавите на крышку до характерного щелчка фиксаторов
- Проверьте отсутствие зазоров по периметру детали
- Дополнительно зафиксируйте крепёжный винт (при наличии)
Никогда не запускайте двигатель без установленной крышки – это может привести к возгоранию электропроводки из-за искрения. Дважды убедитесь в надёжности фиксации перед продолжением сборки.
Подключение электрического разъема генератора
Перед установкой нового или снятого генератора обратно на двигатель, тщательно осмотрите контакты на его задней части и ответной части разъема на жгуте проводов. Убедитесь, что они чистые, не имеют следов окисления, коррозии или механических повреждений. При необходимости аккуратно зачистите контакты мелкой наждачной бумагой или специальным средством для очистки электроразъемов.
Ориентируйте генератор так, чтобы разъем на его корпусе был обращен в сторону жгута проводов. Аккуратно подведите колодку жгута проводов к разъему на генераторе, совмещая направляющие пазы и выступы. Важно правильно сориентировать разъем – он имеет ключ, предотвращающий неправильное соединение.
Процесс подключения и фиксация
Плавно, без перекоса и чрезмерных усилий, надвиньте колодку жгута проводов на штекер генератора до характерного щелчка. Этот щелчок означает, что фиксирующая защелка на колодке разъема полностью зашла в паз на корпусе генератора и надежно зафиксировала соединение.
Крайне важно убедиться в надежной фиксации разъема:
- Визуально проверьте, что фиксатор (обычно пластиковый рычажок или язычок на верхней части колодки) полностью защелкнулся и находится в закрытом положении.
- Аккуратно потяните за колодку, чтобы убедиться, что она прочно держится и не отсоединяется.
Убедитесь, что провода не натянуты и не перекручены, имеют достаточный свободный ход и не будут касаться вращающихся частей двигателя или горячих элементов (выпускного коллектора). При необходимости поправьте жгут проводов.
| Цвет провода (Пример) | Назначение контакта |
|---|---|
| Красный (толстый) | Силовой выход "+" (B+) на АКБ и потребители |
| Коричневый | Включение генератора (контрольная лампа) |
| Серый | Сигнал для тахометра |
После подключения основного силового разъема, не забудьте подключить толстый силовой провод (обычно с наконечником под гайку) к клемме "B+" на задней крышке генератора. Надежно затяните гайку крепления этого провода соответствующим ключом.
Установка приводного ремня на шкив
Перед установкой ремня убедитесь, что шкивы генератора, коленчатого вала и компрессора кондиционера очищены от грязи и масла. Проверьте состояние нового ремня: отсутствие трещин, расслоений и следов масла. Генератор должен быть зафиксирован на месте, но болты крепления не затянуты полностью для последующего натяжения.
Наденьте ремень на шкивы строго по схеме обводки: сначала на коленчатый вал, затем на компрессор кондиционера, последним – на генератор. Следите, чтобы ручейки ремня точно легли в канавки всех шкивов без перекручивания. Избегайте контакта ремня с острыми кромками деталей двигателя.
Процедура натяжения и фиксации
- Вставьте монтажную лопатку между корпусом генератора и блоком двигателя
- Аккуратно отожмите генератор наружу для натяжения ремня. Норма прогиба: 5-10 мм при нажатии с усилием 10 кгс на самый длинный участок между шкивами
- Удерживая генератор в натянутом положении, затяните крепежные болты в последовательности:
- Верхний болт крепления к кронштейну
- Нижний регулировочный болт
- Гайку натяжной планки
- Проверьте совпадение плоскостей всех шкивов. Отклонение не должно превышать 1 мм
- Прокрутите ремень вручную на 2-3 оборота для самоустановки в ручьях шкивов
Запустите двигатель на 3-5 минут. Проверьте отсутствие свиста, биения ремня и равномерность его хода. Убедитесь в стабильной работе кондиционера и показаниях вольтметра (13.8-14.5 В).
Натяжение ремня генератора
После установки нового ремня или проверки износа старого необходимо отрегулировать его натяжение. Правильное натяжение критично для предотвращения проскальзывания, перегрева и преждевременного выхода из строя как ремня, так и подшипников генератора или компрессора кондиционера.
Для проверки натяжения надавите большим пальцем на середину самого длинного участка ремня между шкивами. Нормальный прогиб должен составлять 10–15 мм при усилии примерно 10 кгс (98 Н). Избыточное натяжение вызывает перегруз подшипников, недостаточное – свист и недозаряд АКБ.
Этапы регулировки натяжения
- Ослабьте гайку крепления генератора сверху (ключ на 13).
- Ослабьте нижнюю гайку крепления генератора (ключ на 17).
- Вставьте монтажную лопатку между корпусом генератора и блоком цилиндров.
- Аккуратно отожмите генератор наружу для увеличения натяжения, или сдвиньте к блоку для ослабления.
- Проверьте прогиб ремня, затяните нижнюю гайку крепления генератора.
- Повторно проверьте прогиб, при необходимости скорректируйте положение.
- Окончательно затяните верхнюю и нижнюю гайки моментом 35–45 Н·м.
| Параметр | Нормальное значение | Риск при нарушении |
|---|---|---|
| Прогиб ремня | 10–15 мм | Проскальзывание (недозаряд) или перегруз подшипников |
| Усилие для проверки прогиба | 10 кгс (98 Н) | Неточная диагностика натяжения |
| Момент затяжки гаек | 35–45 Н·м | Самопроизвольное смещение генератора |
Важно: После запуска двигателя дайте ему поработать 2–3 минуты, затем повторно проверьте натяжение – новый ремень может незначительно растянуться. При появлении свиста или вибраций немедленно заглушите мотор и проведите коррекцию.
Фиксация натяжного устройства
Отверните ключом на 17 гайку крепления натяжного устройства к блоку цилиндров, расположенную в верхней части механизма. Полностью ослабьте натяжение ремня, провернув регулировочный болт натяжителя против часовой стрелки шестигранником на 6 мм.
Снимите приводной ремень со шкива генератора, аккуратно стянув его в сторону двигателя. Придерживайте натяжное устройство рукой во избежание резкого смещения после снятия нагрузки.
Демонтаж натяжителя
- Выкрутите два болта крепления кронштейна натяжителя к блоку цилиндров (ключ на 13).
- Извлеките фиксирующую втулку вместе с кронштейном из посадочных отверстий.
- Отсоедините разъем датчика положения натяжного ролика (если установлен).
- Снимите стопорную шайбу с оси ролика (пассатижами).
- Сбросьте пружинный механизм, аккуратно провернув основание натяжителя.
Важно: не допускайте резкой разбортовки пружины – удерживайте механизм при демонтаже. Проверьте состояние подшипника ролика на люфт и плавность вращения.
Проверка натяжения ремня
Перед демонтажем генератора оцените состояние натяжения приводного ремня. Неправильное натяжение (слабое или чрезмерное) вызывает проскальзывание, свист, перегрев подшипников и сокращает срок службы компонентов. Проверка исключит эти проблемы при последующей сборке.
Контроль осуществляется измерением прогиба ремня между шкивами генератора и коленчатого вала. Используйте динамометрический прибор для точности или ручной метод с фиксированным усилием. Работу выполняйте на остывшем двигателе.
Порядок измерения прогиба
- Найдите самый длинный участок ремня между шкивом генератора и коленвала
- Нажмите на центр участка большим пальцем с усилием 10 кгс (98 Н)
- Измерьте линейкой величину прогиба в миллиметрах
- Сравните результат с нормой для Приоры с кондиционером:
- Новый ремень: 6-8 мм
- Эксплуатируемый ремень: 8-10 мм
Требуется регулировка, если прогиб выходит за указанные пределы. Замените ремень при наличии трещин, расслоений или масляных пятен.
Обратная сборка элементов двигателя
Установите генератор на штатное место, совместив монтажные проушины с кронштейнами на блоке цилиндров. Зафиксируйте корпус нижним болтом крепления, но не затягивайте окончательно – потребуется регулировка натяжения ремня. Верните натяжной ролик в рабочее положение, совместив пазы регулировочной планки с крепежными шпильками.
Наденьте поликлиновой ремень на шкивы в строгой последовательности: коленчатый вал → насос ГУР → генератор → натяжной ролик → компрессор кондиционера. Проверьте правильность укладки ремня во всех ручьях шкивов, исключая перекосы и перехлестывание. Удерживая ролик монтажной ломиком, создайте необходимое натяжение и затяните фиксирующую гайку моментом 33–38 Н·м.
Фиксация компонентов и подключение
- Окончательно затяните нижний болт крепления генератора (47–61 Н·м).
- Установите кронштейн растяжки двигателя, совместив его с генератором.
- Зафиксируйте верхний болт генератора через проушину кронштейна (47–61 Н·м).
- Верните защитную пластину ремня ГРМ на место, закрепив 3 болтами.
| Подключение | Порядок действий |
|---|---|
| Электрический разъем | Соедините колодку проводов с гнездом генератора до характерного щелчка фиксатора |
| Силовой провод | Наденьте клемму на вывод "B+" и затяните гайку (13–16 Н·м) |
| Клемма АКБ | Подсоедините плюсовой провод к аккумулятору в последнюю очередь |
Проверьте отсутствие инструмента в моторном отсеке и обязательно убедитесь в свободном вращении всех шкивов. Запустите двигатель, дайте поработать на холостых оборотах 3–5 минут. Контролируйте зарядку по индикатору на панели приборов – лампа АКБ должна погаснуть после запуска. Проверьте функционирование кондиционера на максимальном режиме при оборотах 2000–2500 об/мин.
Подключение аккумулятора и проверка работы
После установки генератора на место и фиксации всех креплений приступайте к подключению электрических разъемов. Наденьте колодку с проводами на штекер генератора до характерного щелчка, убедившись в плотном контакте. Закрепите силовую клемму с толстым проводом на выводе "B+" генератора, затянув гайку ключом на 10 мм.
Подсоедините клеммы аккумулятора в обратной последовательности: сначала наденьте и затяните плюсовую клемму, затем минусовую. Проверьте отсутствие перекоса контактов и посторонних предметов в моторном отсеке, которые могут замкнуть клеммы.
Проверка работоспособности
- Запустите двигатель и дайте ему поработать на холостом ходу 2-3 минуты
- Включите фары ближнего света и обогрев заднего стекла для создания нагрузки
- Измерьте напряжение на клеммах аккумулятора мультиметром:
- Норма при работающем двигателе: 13.8–14.5 В
- Допустимое отклонение: не более ±0.2 В
- Плавно повысьте обороты до 2500-3000 об/мин – напряжение должно оставаться стабильным
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Напряжение на холостом ходу | 13.5–14.0 В | Менее 13.2 В или более 14.8 В |
| Напряжение под нагрузкой | 13.8–14.5 В | Просадка ниже 13.5 В |
| Зарядный ток | 30–60 А (при включенных потребителях) | Отсутствие тока или скачки |
Прислушайтесь к работе генератора – не должно быть громкого свиста, скрежета или дребезжания. Проверьте отсутствие искрения в области клемм и резкого запаха горелой изоляции. Если все параметры в норме, заглушите двигатель и визуально осмотрите место установки на предмет подтеканий технических жидкостей.
Список источников
Информационные ресурсы
- Официальное руководство по ремонту LADA Priora
- Автомобильный форум Priora Club
- Технические статьи на портале Drive2.ru
- Видеоинструкции на YouTube-каналах по ремонту ВАЗ
- Экспертные материалы на сайте Авторемонт
- Специализированные СТО-мануалы по обслуживанию систем генерации и кондиционирования
