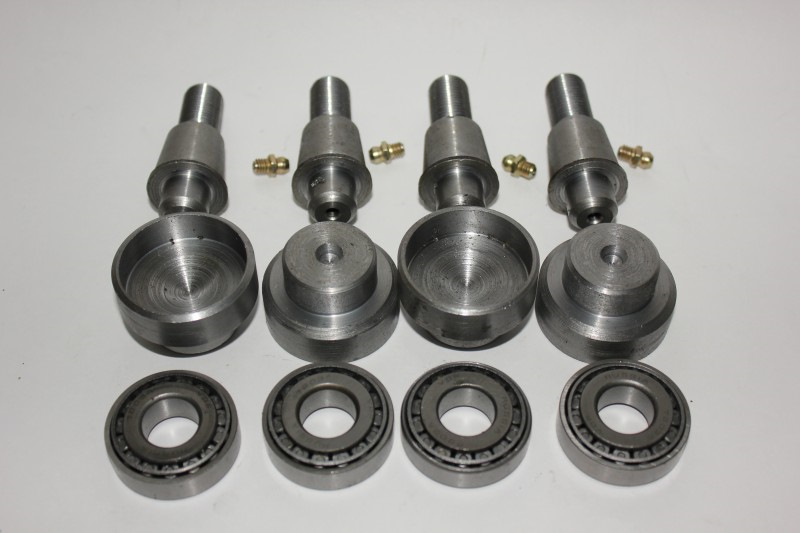

Замена и ремонт подшипникового шкворня УАЗ

Статья обновлена: 18.08.2025

Подшипниковый шкворень – критически важный элемент передней подвески автомобилей УАЗ. Он обеспечивает поворот управляемых колёс, воспринимает значительные нагрузки и напрямую влияет на устойчивость и управляемость.

Износ шкворневых узлов неизбежен при эксплуатации в тяжёлых условиях. Появление люфта руля, стуков на неровностях или неравномерного износа шин сигнализирует о необходимости срочной диагностики и ремонта.

В статье подробно рассмотрены методы проверки состояния шкворней, технология замены подшипников и восстановления посадочных мест для обеспечения безопасной эксплуатации внедорожника.

Подготовка инструментов для работы

Комплектация необходимыми приспособлениями – критически важный этап перед разборкой шкворневого узла. Отсутствие даже одного специализированного инструмента способно заблокировать весь процесс ремонта.

Требуется подготовить как стандартный автослесарный набор, так и специфические съемники для УАЗ. Все инструменты должны быть чистыми и исправными, а расходные материалы – соответствовать регламенту производителя.

Обязательный комплект

• Гаечные ключи: рожковые/накидные 13-22 мм, торцевые головки с воротком
• Специнструмент: съёмник шаровых опор (типа "расчленённая вилка")
• Гидравлический домкрат (5т) + страховочные подставки
• Ударный инструмент: молоток (1.5 кг), бородок, зубило
• Монтировка с плоским жалом, пассатижи-тиски (Locking Pliers)

Дополнительные материалы

Расходники	Контрольно-измерительные
Смазка Литол-24 (200 г)	Динамометрический ключ (100 Нм)
WD-40 или аналог	Щуп для зазоров 0.05-1 мм
Чистые ветошь/салфетки	Линейка/штангенциркуль

1. Проверьте наличие всех позиций из списка перед поднятием авто
2. Убедитесь в исправности съёмника – треснутые лапы недопустимы
3. Подготовьте ёмкость для отработанной смазки и мелких деталей

Безопасность при поднятии автомобиля

Перед подъемом УАЗ для работ со шкворнем убедитесь в исправности домкрата, стоек и подставок. Проверьте отсутствие трещин, деформаций и коррозии на грузоподъемных элементах. Используйте оборудование, соответствующее весу автомобиля – для УАЗ «Буханка» или «Хантер» требуется грузоподъемность не менее 2.5 тонн.

Установите автомобиль на ровную твердую поверхность (асфальт, бетон). Зафиксируйте колеса противоположной оси противооткатными башмаками или упорами. Переведите коробку передач в нейтральное положение (механическая) или «P» (автоматическая), затяните ручной тормоз до отказа.

Ключевые этапы подъема

1. Точки подъема: Поднимайте домкратом ТОЛЬКО в предусмотренных заводом точках (указаны в руководстве). Обычно это усиленные зоны лонжеронов или порогов.
2. Дублирование опор: Немедленно установите под кузов надежные опоры (стационарные подставки, «козлы») после частичного подъема домкратом. Никогда не работайте под машиной, опирающейся только на домкрат!
3. Контроль устойчивости: Перед началом работ проверьте устойчивость автомобиля на подставках. Легко покачайте кузов рукой – не должно быть люфта или смещения.

Дополнительные меры предосторожности:

• Запрещено использовать для подстраховки кирпичи, деревянные чурки или иные ненадежные предметы.
• Работайте в обуви с нескользящей подошвой и защитных очках при снятии/установке деталей.
• Держите под рукой аптечку и огнетушитель. Убедитесь в свободном доступе к выключателям массы АКБ.

Помните: Нарушение правил подъема автомобиля создает прямой риск получения тяжелых травм. Всегда дублируйте домкрат надежными опорами перед размещением под машиной.

Снятие колеса с проблемной стороны

Установи автомобиль на ровную твердую поверхность и включи стояночный тормоз. Подложи противооткатные упоры под колеса противоположной оси для предотвращения случайного движения.

Ослабь затяжку гаек колесного диска на несколько оборотов при помощи баллонного ключа до момента отрыва машины от земли. Не снимая гайки полностью, убедись в отсутствии нагрузки на подвеску.

Подготовка к демонтажу

1. Сними декоративный колпак колеса (при наличии)
2. Поддомкрать автомобиль за штатные точки кузова, используя домкрат достаточной грузоподъемности
3. Подставь страховочную подставку под лонжерон или мост для обеспечения безопасности
4. Окончательно выверни все гайки крепления колеса

Важно: При демонтаже колеса удерживай его коленом во избежание падения. Резьбовые шпильки должны оставаться чистыми - при необходимости очисти их металлической щеткой.

Тип крепления	Действие
Гайки конусные	Следи за сохранностью конусных поверхностей
Болты	Проверь состояние резьбы перед снятием

Отложи снятое колесо в сторону, обеспечив вертикальное положение. Проверь состояние посадочного места ступицы - удали грязь, окалину или следы коррозии металлической щеткой.

Откручивание стопорных болтов тормозного суппорта

После снятия колеса обеспечьте доступ к тормозному суппорту. Очистите зону крепления от грясти и ржавчины металлической щёткой, уделяя внимание головкам болтов. Обработайте резьбовую часть проникающей смазкой (WD-40, "жидкий ключ") и выждите 10-15 минут для лучшего проникновения.

Используйте соответствующий инструмент: для большинства УАЗ (Буханка, Патриот) потребуется торцевой ключ на 17 мм или шестигранник на 7 мм. Проверьте надёжность фиксации ключа в шлицах во избежание срыва граней. Применяйте устойчивый рычаг без удлинителей на начальном этапе.

Последовательность работ:

1. Зафиксируйте тормозной диск монтажной лопаткой через отверстия в колесном диске
2. Откручивайте болты против часовой стрелки равномерным усилием
3. При сильном прикипании аккуратно постучите молотком по рукояти ключа
4. Извлекайте болты после полного выкручивания, сохраняя шайбы

Сразу поместите болты в герметичный контейнер. После снятия подвесьте суппорт к пружине подвески проволокой – не допускайте его зависания на тормозном шланге. Проверьте целостность пыльников направляющих и состояние колодок перед дальнейшей разборкой.

Фиксация суппорта без отсоединения шланга

При замене или ремонте подшипникового шкворня на УАЗ часто требуется снять колесо и получить доступ к ступичному узлу. Суппорт тормозного механизма при этом мешает, но отсоединять тормозной шланг крайне нежелательно. Это позволит избежать попадания воздуха в систему и последующей необходимости ее прокачки, что экономит время и снижает риск ошибок.

Фиксация суппорта в поднятом положении без разгерметизации контура – ключевой момент для эффективной работы. Неправильное крепление может привести к его падению, повреждению шланга или проводов датчика ABS, создавая серьезные проблемы и риски безопасности.

Надежный метод фиксации проволокой

Наиболее распространенный и надежный способ зафиксировать суппорт – использовать прочную стальную проволоку (лучше вязальную, каленую, диаметром 2-3 мм) или пластиковую стяжку повышенной прочности:

1. Подготовьте проволоку: Отрежьте кусок проволоки длиной примерно 50-70 см.
2. Пропустите проволоку: Аккуратно пропустите проволоку через проушину или отверстие в корпусе суппорта.
3. Оберните вокруг пружины: Надежно оберните концы проволоки вокруг верхней витой пружины подвески (верхнего рычага).
4. Надежно зафиксируйте: Плотно скрутите концы проволоки между собой несколькими оборотами, обеспечив жесткое натяжение. Убедитесь, что суппорт висит свободно, без натяжения тормозного шланга и без контакта с другими деталями.

Важные замечания:

• Никогда не вешайте суппорт только за тормозной шланг! Это гарантированно повредит его.
• Трос стояночного тормоза (если суппорт задний) также не должен быть натянут.
• Проверьте, что провода датчика ABS (при наличии) не натянуты и не перекручены.

Инструмент/Материал	Назначение	Важность
Стальная вязальная проволока (2-3 мм)	Основной элемент фиксации суппорта	Обязательно
Плоскогубцы/Кусачки	Резка проволоки, закручивание концов	Обязательно
Прочные пластиковые стяжки	Альтернатива проволоке (менее предпочтительно)	Временное решение

Помните, что суппорт имеет значительный вес. Ненадежная фиксация приведет к его падению, что может повредить сам суппорт, тормозной диск, шланг или стать причиной травмы. После подвешивания обязательно убедитесь в отсутствии нагрузки на шланг и провода, а также в невозможности смещения суппорта при случайном касании.

Выемка рулевой тяги из поворотного кулака

Отсоединение рулевой тяги от поворотного кулака – критичный этап при демонтаже шкворня. Резьбовое соединение конуса тяги с посадочным местом кулака подвержено сильному закисанию и прикипанию из-за постоянных нагрузок, влаги и дорожных реагентов. Применение грубой силы молотком часто повреждает резьбу или деформирует детали, усложняя последующую сборку.

Перед началом работ зафиксируйте автомобиль на ровной площадке стояночным тормозом и противооткатными упорами, снимите колесо для доступа к узлу. Обязательно отметьте положение регулировочной муфты на рулевой тяге мелом или краской – это сохранит угол схождения колес при обратной установке. Ослабьте контргайку муфты, но не вращайте саму муфту.

Технология демонтажа тяги

Используйте специализированный съемник рулевых тяг ("расчлененку") – его лапы надежно фиксируются за корпус поворотного кулака, а центральный винт упирается в торцевой шлиц тяги. Запрещается упирать съемник в резьбовую часть наконечника! Последовательность действий:

1. Обработайте соединение проникающей смазкой (WD-40, "жидкий ключ") за 10-15 минут до работ
2. Установите съемник строго соосно тяге, контролируя положение лап на массивных частях кулака
3. Плавно затягивайте винт съемника, прикладывая усилие рывками при необходимости
4. При сильном прикипании аккуратно прогревайте кулак горелкой (не выше 150°C)

Альтернативный метод: два молотка массой 0.5-0.7 кг. Один устанавливается тыльной стороной на проушину кулака напротив места посадки тяги, вторым наносят резкие удары по корпусу проушины перпендикулярно оси тяги. Вибрация разрушает слой коррозии без деформации деталей.

Ошибка	Последствие	Профилактика
Удар по резьбе тяги	Срыв резьбы, необходимость замены наконечника	Использовать съемник с защитной втулкой
Перегрев кулака	Отпуск металла, потеря прочности	Контроль температуры (не докрасна)
Срыв граней гайки	Усложнение демонтажа	Применение шестигранного ключа + накидного гаечного

После выпрессовки очистите конусное гнездо кулака металлической щеткой, проверьте отсутствие трещин и сколов. Резьбу наконечника тяги и гайки обработайте медной смазкой перед установкой – это облегчит будущее обслуживание.

Демонтаж шарового пальца нижнего рычага

Отсоедините наконечник рулевой тяги от поворотного кулака, предварительно выкрутив гайку крепления пальца и используя съемник шаровых опор для выпрессовки конического соединения. Ослабьте контргайку на резьбовой части шарового пальца нижнего рычага, но не снимайте её полностью – она предотвратит повреждение резьбы при ударах.

Установите съемник для шаровых пальцев так, чтобы его центральный болт упирался в торец пальца, а крюки зацеплялись за проушины поворотного кулака. Постепенно затягивайте съемник, создавая усилие на выпрессовку. Если палец не поддается, аккуратно наносите несильные удары молотком по корпусу поворотного кулака в зоне запрессовки для разрушения коррозионного сцепления.

Ключевые моменты процесса

• При закисании: Обработайте соединение проникающей смазкой WD-40 за 10–15 минут до демонтажа.
• Без съемника: Используйте два монтажных ломика, создавая встречное усилие между рычагом и кулаком (риск повреждения узлов!).
• После выпрессовки: Снимите контргайку и стяните палец вниз через отверстие рычага.

Типовая проблема	Решение
Сорвана резьба пальца	Наденьте гайку "начерно" и аккуратно выбейте палец кувалдой через проставку
Палец проворачивается в рычаге	Зафиксируйте шлицы паза рычага зубилом

Осмотрите посадочное отверстие в рычаге на предмет трещин или деформации. Зачистите контактные поверхности от грязи и ржавчины перед установкой нового пальца.

Снятие пыльника шкворня для доступа

Перед демонтажем шкворня необходимо удалить защитный пыльник, предотвращающий попадание грязи и влаги в узел. Работу выполняйте после частичной разборки передней подвески: снятия колеса, тормозного суппорта и поворотного кулака. Очистите зону вокруг пыльника от крупных загрязнений металлической щеткой.

Пыльник крепится к корпусу поворотного кулака и цапфе ступицы металлическими хомутами. Внимательно осмотрите фиксаторы: на большинстве УАЗ применяются одноразовые затяжные хомуты винтового типа. Подготовьте кусачки для резки металла или шлицевую отвертку для ослабления зажимов.

Порядок демонтажа

1. Перекусите хомуты кусачками в месте замка (обычно на корпусе поворотного кулака). Если хомут имеет винтовой механизм – ослабьте его отверткой.
2. Снимите разрезанные хомуты с посадочных мест, используя плоскогубцы для разгибания.
3. Потяните пыльник вручную вдоль оси шкворня, освобождая его резиновую манжету из канавок на цапфе и кулаке. При закисании аккуратно подденьте края монтажной лопаткой.
4. Извлеките пыльник полностью, проверьте его состояние. Сильные деформации или трещины требуют обязательной замены.

Типичные проблемы	Решение
Прикипание резины к металлу	Обработать стык WD-40, выждать 10 минут
Разрушение хомута при снятии	Использовать новые хомуты при сборке
Деформация посадочных канавок	Зачистить надфилем заусенцы

После снятия пыльника откройте доступ к стопорной шайбе и гайке шкворня. Тщательно удалите остатки старой смазки из полости поворотного кулака ветошью. Проверьте состояние защитного сальника под пыльником – при повреждениях его также следует заменить.

Ослабление контргаек подшипникового узла

Контргайки фиксируют регулировочную гайку подшипников шкворня, предотвращая самопроизвольное раскручивание из-за вибраций и ударных нагрузок. Их ослабление приводит к нарушению предварительного натяга подшипников, что провоцирует возникновение опасного люфта в соединении.

Незамеченное вовремя ослабление вызывает ускоренный износ тел качения и дорожек подшипников, деформацию сепараторов. Возникает биение колеса, ухудшается управляемость автомобиля, появляется характерный стук на неровностях. В критических случаях возможен заклинивание узла или разрушение подшипника.

Последовательность контроля и подтяжки

1. Вывесить переднее колесо домкратом, снять защитный колпак ступицы.
2. Очистить резьбовую часть цапфы от грязи, проверить состояние шплинта контргайки.
3. Специальным ключом проверить момент затяжки контргайки (регламент УАЗ: 19,6-24,5 Н·м).
4. При ослаблении отпустить контргайку, проверить зазор подшипникового узла (вертикальный люфт ступицы не допускается).
5. Затянуть регулировочную гайку до устранения люфта с проворачиванием ступицы (ход должен быть плавным, без заеданий).
6. Зафиксировать регулировочную гайку контргайкой с указанным моментом, установить новый шплинт.

Критические последствия игнорирования:

• Разрушение подшипника из-за ударных нагрузок
• Повреждение посадочных мест шкворня и поворотного кулака
• Деформация или срез шпилек крепления колеса
• Потеря управления на скорости

Признак неисправности	Следствие ослабления
Стук в передней подвеске	Ударные нагрузки на подшипник
Вибрация руля на скорости	Дисбаланс из-за люфта ступицы
Неровный износ шин	Изменение угла установки колеса
Перегрев ступицы	Повышенное трение в подшипнике

Обязательна замена деформированных или сорванных контргаек. Повторное использование старых шплинтов недопустимо – устанавливаются только новые. После подтяжки необходим пробный заезд с последующей проверкой температуры ступицы (перегрев указывает на чрезмерную затяжку).

Извлечение верхнего подшипника шкворня

После демонтажа ступицы, рулевой сошки и отсоединения поворотного кулака от нижнего шкворня, снимите верхнюю крышку шкворневого узла. Очистите посадочное место от грязи и остатков смазки металлической щеткой. Проверьте состояние резьбы на шкворне – повреждения усложнят извлечение.

Зафиксируйте поворотный кулак в устойчивом положении, исключив перекосы. Убедитесь, что шкворень свободно проворачивается в нижней втулке – это критично для равномерного выпрессовывания. При наличии коррозии обработайте соединение проникающей смазкой (WD-40 или аналогом) и выждите 10–15 минут.

Технология выпрессовки

Используйте съемник для шаровых опор или универсальный гидравлический пресс. Установите оправку под опорную поверхность кулака, направляя шток съемника строго по оси шкворня. Применение ударных методов (молоток, зубило) недопустимо – высок риск деформации посадочного гнезда.

1. Наденьте съемник на шкворень, зацепив крюки за его основание под буртиком.
2. Подведите упор съемника к поворотному кулаку через проставку из мягкого металла (алюминий, медь).
3. Плавно увеличивайте усилие, контролируя параллельность движения шкворня.
4. При заклинивании: прекратите давление, повторно обработайте смазкой, слегка простучите корпус кулака медной киянкой.
5. После выхода подшипника из гнезда извлеките шкворень полностью.

Важно: извлеченный подшипник и втулку замените в обязательном порядке даже при отсутствии видимых дефектов. Проверьте посадочное отверстие в кулаке на эллипсность – допустимое отклонение не более 0.05 мм.

Снятие поворотной цапфы со стойки

Перед демонтажем поворотной цапфы со стойки убедитесь, что автомобиль надежно зафиксирован на подъемнике или козелках, а колесо снято. Очистите узел от грязи, особое внимание уделив местам соединения цапфы со стойкой и шаровой опорой.

Выбейте молотком и пробойником шплинты крепления пальца шаровой опоры поворотного кулака. Ослабьте гайку пальца, затем полностью отверните ее, используя торцевой ключ подходящего размера. Аккуратно выбейте палец шаровой опоры из посадочного места в цапфе при помощи съемника или монтажной лопатки.

Демонтаж цапфы

Важно: После отсоединения шаровой опоры придерживайте цапфу рукой для предотвращения падения. Открутите два верхних болта крепления стойки к поворотной цапфе, используя ключ на "17". Полностью снимите нижний болт стойки (ключ на "19"), проходящий через проушину цапфы.

Порядок действий при затрудненном снятии:

1. Обработайте резьбовые соединения проникающей смазкой WD-40 за 10-15 минут до работ
2. Прикипевшие болты аккуратно прогрейте газовой горелкой
3. Используйте ударный гайковерт или удлинитель ("трубу") на ключ для увеличения рычага

Элемент крепления	Размер ключа	Количество
Болт верхний	17 мм	2 шт
Болт нижний	19 мм	1 шт
Палец шаровой опоры	22 мм	1 шт

После откручивания всех крепежных элементов снимите поворотную цапфу со шпилек стойки, прикладывая умеренное усилие. Если цапфа "прикипела", постучите резиновой киянкой по фланцу в направлении от стойки. Не допускайте перекоса детали при снятии!

Осмотрите посадочные поверхности на стойке и цапфе после демонтажа. Удалите следы коррозии металлической щеткой. Проверьте состояние резинового пыльника шкворня – при наличии трещин или разрывов необходима замена.

Выбивание нижнего подшипника из гнезда

После снятия поворотного кулака и демонтажа уплотнительных элементов приступают к извлечению запрессованного нижнего подшипника шкворня. Основная сложность заключается в плотной посадке детали и ограниченном доступе к внутренней части гнезда.

Для выбивания потребуется мощный молоток (от 1 кг), удлиненная головка на 30-32 мм или отрезок трубы подходящего диаметра, а также металлическая проставка-оправка. Алгоритм работ требует строгого соблюдения техники безопасности – фиксации детали в тисках через мягкие накладки и использования защитных очков.

Последовательность операций

1. Надежно закрепите поворотный кулак в тисках вертикально, направив гнездо подшипника вверх.
2. Вставьте оправку (головку/трубу) в посадочное отверстие, убедившись, что она равномерно упирается во внутреннюю обойму подшипника.
3. Наносите резкие удары молотком по оправке строго по центральной оси, контролируя положение заготовки.
4. При заклинивании детали:
   • Обработайте зону посадки проникающей смазкой (WD-40)
   • Чередуйте точечные удары с противоположных сторон оправки
   • Прогрейте кулак строительным феном (не выше 150°C)
5. После смещения подшипника на 3-5 мм завершите выбивание легкими ударами до полного выхода из гнезда.

Важно: категорически запрещено бить непосредственно по сепаратору или телам качения – это гарантированно разрушит подшипник. Не используйте зубило – оно повредит посадочную поверхность кулака.

Типичная ошибка	Последствия	Решение
Удар по внешней обойме	Деформация дорожек качения	Применять оправку с плоским торцом
Перекос оправки	Зализывание стенок гнезда	Контролировать перпендикулярность ударов
Перегрев горелкой	Отпуск металла	Локальный нагрев строго до 150°C

Очистка посадочных мест от загрязнений

Тщательная очистка посадочных мест шкворня – критически важный этап при замене или ремонте узла. Остатки старой смазки, грязь, коррозия или следы износа нарушат точную посадку новых деталей, приведут к преждевременному люфту и ускоренному выходу подшипников из строя. Пренебрежение очисткой гарантированно сократит ресурс отремонтированного узла.

Для эффективной очистки потребуются жесткие металлические щетки (ручные или для дрели/болгарки), ветошь без ворса, обезжириватель (уайт-спирит, бензин «калоша», специальные автоочистители), скребок из мягкого металла (медь, латунь) или дерева. Работу выполняйте в хорошо проветриваемом помещении, используя перчатки и защитные очки.

Последовательность работ

1. Механическая очистка: Удалите крупные загрязнения и засохшую смазку скребком. Обработайте поверхности металлической щеткой, уделяя внимание углублениям и резьбовым отверстиям. Избегайте абразивов, оставляющих глубокие царапины.
2. Обезжиривание: Тщательно протрите все посадочные места (цапфы поворотных кулаков, отверстия под шкворни в мостах) ветошью, обильно смоченной обезжиривателем. Меняйте ветошь по мере загрязнения.
3. Контроль состояния: Осмотрите очищенные поверхности. Наличие глубоких задиров, выработки или сильной коррозии требует ремонта (расточка, установка ремонтных втулок) перед установкой новых деталей.
4. Финишная протирка: Перед сборкой повторно протрите посадочные места чистой, сухой ветошью для удаления мельчайших частиц и остатков обезжиривателя.

Что чистить	Инструмент/Материал	Важно!
Поверхность цапфы поворотного кулака	Щетка, скребок, обезжириватель	Не повредить уплотнительные поверхности
Отверстия под шкворни в балке моста	Щетка (ершик), обезжириватель	Полностью удалить старую запрессованную смазку
Резьбовые отверстия под стопорные болты	Ершик, прогон метчиком	Обеспечить правильный момент затяжки

Диагностика состояния стойки на износ

Проверку стойки шкворня начинают с визуального осмотра: ищут трещины, глубокие коррозийные поражения, деформации и следы критического износа в зонах контакта с подшипниками. Особое внимание уделяют посадочным местам подшипников – выработка, эллипсность или конусность поверхностей недопустимы. Наличие задиров или синевы на металле указывает на перегрев из-за недостаточной смазки или заклинивания.

Далее оценивают люфты: фиксируют колесо в положении "прямо", приподнимают домкратом передок автомобиля и проверяют вертикальный люфт стойки, раскачивая колесо вверх-вниз. Нагружают рулевое колесо влево-вправо при вывешенном колесе для выявления горизонтального биения. Используют индикаторную стойку для точного замера величин – допустимый люфт не превышает 0.8-1.2 мм. Посторонние стуки при резком покачивании руля свидетельствуют о критическом износе.

Ключевые методы диагностики

• Контроль геометрии: микрометром замеряют диаметры посадочных мест подшипников в 3-х точках (сверху, по центру, снизу) для выявления эллипсности.
• Проверка резьбы: осмотр резьбовой части крепежных шпилек на срыв витков или деформацию.
• Анализ смазочных каналов: убеждаются в чистоте масляных отверстий и отсутствии закупорки.

Признак износа	Последствия	Способ проверки
Конусность посадочной зоны	Перекос подшипника, ускоренное разрушение	Замер микрометром
Вертикальная выработка	Вибрация колеса, "стук" на кочках	Раскачка колеса руками
Трещины у основания	Риск разрушения стойки	Дефектоскопия или тщательный осмотр

1. Снимите защитный колпак и оцените состояние смазки в узле – наличие металлической стружки или сухого графита указывает на износ.
2. Проверьте усилие проворачивания шкворня через съемник – заедания или неравномерный ход требуют замены стойки.
3. Сравните зазоры с новым образцом, используя калиброванные щупы в местах прилегания подшипников.

Осмотр поворотного кулака на трещины

Тщательно очистите поверхность поворотного кулака от грязи, масла и ржавчины металлической щеткой и растворителем. Используйте яркое освещение (фонарь или переноску) для выявления малозаметных дефектов.

Внимательно осмотрите критические зоны кулака: места крепления шаровой опоры и рычагов подвески, отверстия под шкворневые пальцы, участки вокруг ступичного подшипника и рулевой сошки. Особое внимание уделите внутренним поверхностям и переходным радиусным зонам.

Порядок выявления повреждений

• Визуальный контроль: Ищите тонкие линии, расходящиеся "паутинки" или локальные изменения цвета металла. Поворачивайте деталь под разными углами к свету.
• Тактильная проверка: Пройдитесь ногтем или пластиковым скребком по подозрительным участкам – трещины часто ощущаются как царапины.
• Применение керосина: Нанесите тонкий слой керосина на очищенную поверхность, затем вытрите насухо. Проступившие темные линии в местах дефектов укажут на микротрещины.
• Контроль магнитом: Поднесите магнит к зонам напряжения – скопление металлической стружки укажет на скрытые дефекты.

Важно: Обнаружение даже мелкой трещины требует обязательной замены поворотного кулака. Эксплуатация с повреждением недопустима из-за риска разрушения узла при нагрузке.

Критичная зона	Последствия игнорирования трещины
Верхняя/нижняя проушины под шкворень	Отрыв кулака от моста, потеря управления
Площадка крепления шаровой опоры	Отрыв колеса с рычагом, опрокидывание
Основание рулевой сошки	Резкая потеря поворачиваемости колеса

После замены поврежденного кулака проведите регулировку подшипников ступицы и развал-схождение. Используйте только оригинальные или рекомендованные производителем запчасти для гарантии совместимости и прочности.

Определение степени износа подшипников шкворня

Проверка начинается с демонтажа колес и визуального осмотра узла: критичны следы коррозии, глубокие задиры на поверхностях шкворня или втулок, видимая деформация элементов. Обязательно оцените состояние защитных чехлов – их повреждение ускоряет износ из-за попадания грязи и влаги.

Люфт выявляется покачиванием колеса в вертикальной плоскости при вывешенном передке (домкрат обязателен). Зафиксируйте рулевое колесо стопором или помощью напарника – постороннее движение в рулевой рейке исказит диагностику. Руки размещаются в позиции "12 и 6 часов" для точной оценки амплитуды.

Ключевые методы диагностики износа

Измерение люфта:

• Нормальный зазор – до 0.8-1.0 мм. Превышение требует замены.
• Используйте индикаторную стойку (часы) для объективных данных: закрепите ее на рычаге подвески, упор на край колесного диска.

Оценка вращения:

1. Снимите рулевые тяги со шкворневых рычагов.
2. Проворачивайте шкворень отверткой за проушины поворотного кулака.
3. Норма: плавное вращение без заеданий. Скрип, рывки или ощутимые провалы – признаки разрушения подшипников.

Контроль осевого смещения: Монтировкой, установленной между кулаком и рычагом, аккуратно покачивают узел. Допустимый вертикальный ход – менее 0.3 мм. Вибрация на руле при торможении часто вызвана превышением этого значения.

Признак	Степень износа	Рекомендуемое действие
Легкий скрип при повороте руля	Начальная стадия	Смазка через пресс-масленки*
Видимая выработка на шкворне	Средняя/критичная	Замена втулок и шкворня
Стук при проезде неровностей	Критичная	Немедленная замена узла

* Временное решение, если нет глубоких повреждений. Требует последующего контроля.

Замена деформированных стопорных шайб

Деформированные стопорные шайбы теряют способность надежно фиксировать гайки регулировочного зазора подшипников шкворня. Это приводит к их самопроизвольному отворачиванию, нарушению настроенного зазора и ускоренному износу подшипников. Использование погнутых или имеющих следы многократного разгибания шайб категорически запрещено.

Для замены необходимо полностью снять ступицу колеса, демонтировать защитный колпачок и старую деформированную стопорную шайбу. Тщательно очистите посадочные поверхности шкворня и гайки от грязи и остатков старой краски или герметика, используемого для фиксации. Убедитесь в отсутствии забоин или коррозии на резьбе шкворня и на опорной поверхности под гайку.

Порядок установки новой шайбы

1. Наденьте новую стопорную шайбу на шкворень. Убедитесь, что шайба легла ровно, без перекосов.
2. Затяните регулировочную гайку с предписанным моментом, обеспечивая правильный зазор в подшипниках.
3. Аккуратно отогните один из усиков шайбы в паз на грани гайки. Выбирайте паз, расположенный так, чтобы усик максимально плотно прилегал к грани без натяга.
4. Отогните второй усик шайбы так, чтобы он плотно прижался к плоской поверхности шкворня (обычно имеется специальная лыска).

Правильно установленная шайба должна плотно обжимать гайку и шкворень, исключая любую возможность проворота. Для дополнительной фиксации допускается нанесение контрольной метки несмываемой краской через гайку и шайбу на торец шкворня.

Выбор новых подшипников по каталогу

При подборе подшипников для шкворней УАЗ используйте официальные каталоги производителей или проверенных поставщиков автокомпонентов. Указывайте точную модель автомобиля (например, УАЗ Патриот, Буханка, Хантер) и год выпуска, так как конструкция узла может отличаться.

Обращайте внимание на маркировку старых деталей – на корпусе подшипника обычно выбиты номер артикула и стандарты (типа ГОСТ или ISO). Сверяйте габаритные размеры: внутренний/внешний диаметр, ширину. Для шкворней чаще применяются конические роликовые подшипники закрытого типа.

Критерии выбора

Основные параметры при заказе:

• Типоразмер: Соответствие посадочным местам поворотного кулака и цапфы.
• Класс точности: Не ниже "C" (нормальный) для обеспечения правильного зазора.
• Материал сепаратора: Латунь или сталь – устойчивы к ударным нагрузкам.
• Защита: Наличие пыльников и предварительной консистентной смазки.

Сравнение популярных брендов:

Бренд	Особенности	Ресурс, тыс. км
SKF (Швеция)	Высокая износостойкость, термообработанные ролики	60-80
FAG (Германия)	Усиленная конструкция, стальной сепаратор	50-70
Timken (США)	Точная геометрия, антикоррозийное покрытие	55-75

Важно! Приобретайте подшипники в комплекте с сальниками и стопорными кольцами. Избегайте дешевых аналогов без маркировки – они часто не соответствуют заявленным нагрузкам. После установки обязательно отрегулируйте затяжку согласно мануалу.

Подготовка смазки (лучше тугоплавкой)

Тугоплавкая смазка критически важна для шкворневых подшипников УАЗ, так как выдерживает высокие температуры и нагрузки узла, предотвращая вымывание и выдавливание. Использование неподходящих пластичных смазок приводит к быстрому износу подшипников и повторному возникновению люфта рулевого управления.

Наиболее эффективны для этой цели литиевые или комплексные кальциевые смазки с высоким индексом вязкости базового масла и добавлением дисульфида молибдена (MoS₂) или графита. Эти составы сохраняют консистенцию при нагреве до +160°C, обладают отличными противозадирными свойствами и водостойкостью.

Процесс подготовки смазки

Перед применением выполните следующие действия:

1. Очистка тары: Используйте абсолютно чистую металлическую или пластиковую емкость без следов старой смазки, пыли или воды. Протрите ветошью, смоченной в бензине.
2. Смешивание присадок (опционально, но рекомендуется):
   • Добавьте в основную смазку 5-7% дисульфида молибдена (паста МС-1000, MoS₂).
   • Тщательно перемешивайте металлическим шпателем до получения однородной массы без комков.
3. Прогрев (для густых составов): Поместите емкость со смазкой в теплую воду (+60...+70°C) на 15-20 минут. Это улучшит пластичность и упростит набивку подшипников.
4. Контроль консистенции: Убедитесь, что смесь не расслаивается, не содержит пузырьков воздуха и имеет гладкую, матовую поверхность после перемешивания.

Параметр	Рекомендуемое значение	Нежелательные составы
Температура каплепадения	Не ниже +180°C	Солидолы (ниже +80°C)
Тип загустителя	Литиевый комплекс, кальциевый комплекс	Натриевые (гигроскопичны)
Класс NLGI	2-3	Класс 00 (жидкие)

Важно: Никогда не разбавляйте смазку маслом или растворителями – это разрушит структуру загустителя. Используйте только готовые тугоплавкие составы (например, Liqui Moly LM47, Shell Gadus S3 V220C, МС-1000) либо их смеси в указанных пропорциях.

Обильное смазывание новых подшипников

При установке новых подшипников шкворня УАЗ критически важно заполнить полости смазкой до полного вытеснения воздуха. Используйте только рекомендованные составы – пластичные Литол-24, ШРУС-4М или специализированные графитовые смазки. Нанесение тонкого слоя приведет к сухому трению и мгновенному перегреву деталей.

Набивайте подшипники вручную, втирая смазку между телами качения и обоймами до появления излишков на торцах. Не экономьте материал – избыток гарантирует плавный запуск узла и защищает от коррозии при простое. Остатки после сборки удалятся через сальники или смазочные каналы в первые километры пробега.

Правила нанесения смазки

Типичные ошибки:

• Обработка только наружной поверхности роликов
• Использование отработанной или несовместимой смазки
• Недостаточный объем материала (менее 80% полости)

Контроль качества:

1. При вращении пальцами подшипник должен двигаться плавно, без заеданий
2. Смазка обязана полностью покрывать сепаратор и ролики
3. После запрессовки из-под пыльника должны выступать излишки состава

Тип подшипника	Минимальный объем смазки (г)	Признак достаточности
Верхний конический	35–40	Выступление массы через отверстие чехла
Нижний роликовый	50–55	Образование "валика" по периметру обоймы

Установка нижнего подшипника в гнездо

Тщательно очистите посадочное гнездо шкворня от грязи, старой смазки и следов коррозии металлической щёткой. Обезжирьте поверхность растворителем, затем нанесите тонкий слой консистентной смазки Литол-24 на стенки гнезда.

Аккуратно вставьте нижний подшипник в гнездо запрессовкой или лёгкими ударами молотка через деревянную проставку. Контролируйте положение детали – буртик подшипника должен плотно прилегать к опорной поверхности без перекосов.

Ключевые этапы монтажа

Проверка посадки: Убедитесь, что подшипник вошёл в гнездо до упора. Зазор между корпусом и буртиком недопустим – это вызовет люфт при эксплуатации.

Смазка: Заполните внутреннюю полость подшипника смазкой на 2/3 объёма через пресс-маслёнку. Избыток приведёт к выдавливанию состава при нагреве.

Фиксация: Наденьте защитный колпак на пресс-маслёнку, исключая попадание абразивных частиц. Установите стопорное кольцо в паз (если предусмотрено конструкцией).

1. Наденьте резиновый сальник на торец подшипника
2. Совместите монтажные отверстия с крепёжными точками поворотного кулака
3. Затяните болты крест-накрест с моментом 50-70 Н·м

Контрольный параметр	Норма
Осевой зазор шкворня	0.05-0.15 мм
Радиальное биение	≤ 0.3 мм
Температура нагрева узла	≤ 70°C после 10 км пробега

Важно: Проверьте свободное вращение шкворня в подшипнике рукой – движение должно быть плавным без заеданий. При появлении шумов или трения демонтируйте узел для диагностики.

Возврат поворотной цапфы на место

Поворотную цапфу аккуратно установите на посадочное место ступичного узла, совместив отверстие для шкворня с технологическими проушинами на балке моста. Контролируйте отсутствие перекосов и равномерность прилегания поверхности цапфы к уплотнительным прокладкам. Убедитесь, что тормозной суппорт и датчик ABS (при наличии) не мешают корректной установке.

Зафиксируйте цапфу монтажными болтами ступичного подшипника, соблюдая диагональную схему затяжки для равномерного прижима. Предварительно наживите гайки пальцами, избегая перекручивания резьбы. Окончательную затяжку выполните динамометрическим ключом в соответствии с техническими требованиями УАЗ (обычно 90-110 Н·м), сверяясь с мануалом конкретной модели.

Ключевые этапы сборки

1. Монтаж шкворня:
   • Смажьте новые подшипники и посадочные полости Литолом-24
   • Вставьте нижний шкворень в проушину балки, наденьте на него поворотную цапфу
   • Установите верхний подшипник и запрессуйте верхний шкворень
2. Регулировка зазоров:
   • Затяните регулировочную гайку шкворня моментом 25-30 Н·м
   • Проверьте усилие проворачивания цапфы – должно быть 0.5-2.5 кгс
   • Застопорите гайку контргайкой с усилием 160-200 Н·м

Компонент	Момент затяжки (Н·м)	Критичность
Болты крепления цапфы	90-110	Высокая (риск деформации)
Регулировочная гайка шкворня	25-30	Максимальная (влияет на износ)
Контргайка шкворня	160-200	Высокая (предотвращает разбалтывание)

Соберите тормозную систему: установите диск, суппорт и подключите шланги. Наденьте колесо и плавно опустите автомобиль с домкрата. Обязательно выполните пробную поездку для проверки отсутствия стуков и перегрева ступицы. Контролируйте сход-развал в течение 500 км пробега.

Монтаж верхнего подшипникового элемента

Перед установкой тщательно очистите посадочное гнездо в поворотном кулаке от грязи, остатков старой смазки и коррозии. Проверьте целостность поверхностей – отсутствие задиров и деформаций критично для правильной работы. Нанесите тонкий слой консистентной смазки (Литол-24 или аналог) на рабочую зону нового подшипника.

Установите подшипник в гнездо строго перпендикулярно оси шкворня. Используйте монтажную оправку подходящего диаметра, распределяющую усилие по наружному кольцу. Легкими ударами киянки запрессуйте деталь до полного контакта с посадочным буртом. Избегайте перекосов – это может привести деформации сепаратора.

Ключевые требования

1. Контроль посадки: После монтажа наружное кольцо должно сидеть без зазоров, внутреннее – свободно вращаться.
2. Смазка: Заполните полость подшипника смазкой на 2/3 объёма через пресс-маслёнку перед фиксацией шкворня.
3. Защита: Немедленно установите защитный колпачок для предотвращения попадания абразивов.

Параметр	Значение
Усилие запрессовки	Равномерное, без рывков
Тип смазки	Высокотемпературная (ДТ-1, ШРБ-4)

Важно: Не допускается нагрев подшипника при установке – это нарушит термическую обработку. Проверьте лёгкость хода шкворня в подшипнике до финальной затяжки гаек.

Предварительная затяжка контргайки

Предварительная затяжка контргайки выполняется после установки регулировочной шайбы и верхней опоры шкворня. Её цель – обеспечить плотное прилегание всех элементов конструкции без создания избыточного давления на подшипники. На этом этапе важно исключить люфт, но не допустить перетяжки, которая приведёт к деформации деталей или закусыванию поворотного кулака.

Используйте динамометрический ключ с диапазоном 5-20 Н·м. Затягивайте контргайку равномерно до момента сопротивления вращению шкворня. Проверьте свободный ход поворотного кулака рукой: он должен вращаться без заеданий, но с небольшим усилием. При появлении тугого хода или зазора регулировку повторяют, меняя толщину шайбы.

Критерии правильной затяжки

• Отсутствие вертикального люфта при покачивании кулака монтировкой
• Плавное вращение кулака от усилия одной руки
• Равномерное распределение тепла на подшипнике после пробной поездки

Состояние	Норма	Неисправность
Усилие проворачивания	0.5-1.5 кгс	Рывки или заклинивание
Температура ступицы	До 40°C	Локальный перегрев

Регулировка люфта шкворня ключом

Люфт шкворней устраняется подтяжкой регулировочных гаек на нижней оси. Для этого потребуется торцевой ключ на 27 мм, монтировка и домкрат для вывешивания передних колес. Предварительно снимите защитные колпачки с гаек и очистите резьбу от грязи.

Автомобиль должен стоять на ровной поверхности с вывешенной передней осью. Проверьте свободный ход руля – вращение без усилия указывает на критический износ. Подтяжку выполняйте попарно для обеих сторон, контролируя момент затяжки динамометрическим ключом (рекомендуемое значение 12-15 Н·м).

Порядок регулировки

1. Вывесить колесо, снять колпачок регулировочной гайки.
2. Ослабить контргайку торцевым ключом (верхний элемент).
3. Затянуть регулировочную гайку до устранения зазора, проворачивая шкворень рукой.
4. Проверить усилие вращения: ступица должна поворачиваться без заеданий от усилия одной руки.
5. Зафиксировать положение, затянув контргайку с требуемым моментом.

Контроль качества: после сборки проверьте отсутствие вертикального биения колеса. Допускается минимальный люфт руля (не более 5°), но полностью исключен стук при резкой смене направления движения. При перетяжке возможен перегрев ступичного узла – если колесо вращается туго, ослабьте гайку.

Ошибка	Последствие	Решение
Слабая затяжка	Быстрый износ втулок, стук на кочках	Повторная регулировка
Перетяжка	Закусывание шкворня, перегрев ступицы	Ослабить гайку, проверить нагрев после пробной поездки
Загрязнение резьбы	Неправильный момент затяжки	Очистка резьбовых соединений перед работой

Затяжка фиксирующих гаек с моментом

После установки шкворней и регулировки подшипников критически важно соблюсти правильный момент затяжки фиксирующих гаек. Недостаточное усилие приведет к самооткручиванию и люфту рулевого управления, а превышение момента вызовет деформацию подшипников, заклинивание узла или обрыв шпилек.

Используйте только исправный динамометрический ключ с диапазоном 100–250 Н·м. Резьбу и посадочные поверхности под гайки очистите от грязи, смажьте моторным маслом для точного достижения момента и предотвращения "холодной" деформации.

Порядок и параметры затяжки

Выполняйте затяжку в два этапа:

1. Предварительная затяжка:
   Затяните гайки моментом 80–100 Н·м для плотной посадки всех элементов.
2. Окончательная затяжка:
   Доведите усилие до 150–200 Н·м (точное значение уточняйте в руководстве к конкретной модели УАЗ). Контролируйте вращение поворотного кулака – оно должно оставаться плавным без заеданий.

Обязательные действия после затяжки:

• Застопорите гайки корончатого типа шплинтами или законтрите контргайками.
• Проверьте отсутствие осевого люфта кулака покачиванием монтировкой.
• Выполните пробную поездку с последующей проверкой температуры ступиц (локальный перегрев указывает на перетяжку).

Тип крепления	Момент затяжки (Н·м)	Стопорение
Корончатая гайка	150–200	Новый шплинт
Контргайка	150–200	Доворот на 60° после момента

Крепление шарового пальца нижнего рычага

Шаровой палец нижнего рычага крепится к поворотному кулаку через запрессованный в него шаровый шарнир. Фиксация осуществляется гайкой, накручиваемой на резьбовую часть пальца поверх втулки шкворня. Контроль затяжки критически важен для предотвращения люфта и преждевременного износа.

После запрессовки нового шарового пальца в рычаг, его устанавливают в проушину кулака, совмещая отверстия под шкворень. Далее вставляется шкворень, одевается опорная шайба (при наличии) и затягивается гайка с требуемым моментом. Обязательно применяется контровочное устройство – шплинт или стопорная шайба.

Ключевые этапы и требования

Порядок установки и затяжки:

1. Совместить отверстия поворотного кулака и шарового пальца.
2. Вставить подшипниковый шкворень снизу вверх.
3. Надеть регулировочные шайбы (если предусмотрены конструкцией).
4. Накрутить гайку на резьбовую часть пальца.
5. Затянуть гайку с моментом 120-160 Н·м (уточнять по мануалу конкретной модели).
6. Зафиксировать соединение шплинтом или отогнутой лапкой стопорной шайбы.

Контроль состояния и признаки неисправности:

• Люфт пальца в проушине кулака (проверяется покачиванием монтировки).
• Трещины или деформация резьбовой части.
• Износ посадочного места шарового шарнира в рычаге.
• Нарушение контровки (срезанный шплинт, отогнутая лапка шайбы).

Параметр	Значение	Примечание
Момент затяжки гайки	120-160 Н·м	Требует уточнения по году выпуска
Контровка	Шплинт ГОСТ 397-79	Диаметр 3-4 мм
Допустимый радиальный люфт	0 мм	Люфт недопустим

Несоблюдение момента затяжки или игнорирование контровки приводит к самоотворачиванию гайки. Это вызывает ускоренный износ шкворня, разрушение подшипников и потерю управления. Замену пальца проводят только в сборе с рычагом, так как его запрессовка требует специального оборудования и контроля натяга.

Вставка рулевой тяги в поворотный кулак

После демонтажа старой тяги очистите посадочное отверстие в поворотном кулаке от грязи и остатков смазки. Проверьте состояние резьбы на новом пальце рулевой тяги и конусное гнездо кулака – отсутствие задиров и коррозии критично для надежной посадки. Нанесите тонкий слой графитовой смазки или Литола на конус шарнира.

Вставьте палец тяги в отверстие кулака, совместив его с прорезью. Убедитесь, что шплинтовое отверстие на пальце доступно для последующей фиксации. Затяните гайку крепления моментом 70-90 Н·м (уточните для вашей модели УАЗ в мануале), контролируя свободное вращение шарнира рукой – тяга должна поворачиваться без заеданий.

Фиксация и завершающие действия

1. Стяните гайку до совпадения шплинтового отверстия с канавкой на пальце.
2. Вставьте новый шплинт (никогда не используйте старый!), разогните его усики в противоположные стороны.
3. Проверьте отсутствие люфта: покачайте тягу вверх-вниз – движение должно ощущаться только в шарнире, кулак остается неподвижным.

Параметр	Значение
Момент затяжки гайки	70-90 Н·м*
Тип фиксации	Шплинт ГОСТ 397-79
Обязательная замена	Деформируемый шплинт

*Точное значение уточняйте в руководстве по ремонту вашего автомобиля

Наденьте защитный резиновый пыльник на шарнир, закрепив его хомутами. После установки всех тяг обязательно выполните регулировку развала-схождения. Прокачайте рулевое управление, запустив двигатель и проворачивая руль от упора до упора 2-3 раза для удаления воздушных пробок.

Возвращение тормозного суппорта на место

Убедитесь, что направляющие пальцы очищены от загрязнений и смазаны высокотемпературной смазкой для суппортов. Аккуратно установите тормозные колодки в скобы суппорта, проверив правильность расположения противоскрипных пластин и пружин.

Аккуратно наденьте суппорт на тормозной диск, совместив крепежные отверстия с посадочными местами на поворотном кулаке. Придерживайте суппорт одной рукой, избегая перекоса, чтобы не повредить поршень или пыльник.

1. Вверните верхний и нижний болты крепления суппорта с предписанным моментом затяжки (обычно 70-90 Н·м)
2. Подключите тормозной шланг к суппорту, затянув фитинг динамометрическим ключом (15-20 Н·м)
3. Установите защитный колпачок на штуцер прокачки

Обязательные действия после установки:

• Прокачайте тормозную систему, начиная с переднего правого контура
• Проверьте отсутствие подтеков тормозной жидкости в местах соединений
• Проведите тестовое торможение на малой скорости перед выездом

Перед установкой колеса проверьте свободное вращение ступицы – диск не должен задевать колодки. При возникновении трения повторно отцентрируйте суппорт, ослабив крепежные болты и слегка постучав резиновой киянкой по корпусу.

Замена порванного пыльника шкворня

При обнаружении разрыва пыльника шкворня необходима незамедлительная замена, так как поврежденный элемент пропускает абразивные частицы и влагу, что приводит к ускоренному износу подшипников и самого шкворня. Работы начинают после демонтажа колеса, тормозного суппорта и ступицы для обеспечения доступа к шкворневому узлу.

Подготовьте новый пыльник, рекомендованный для вашей модели УАЗ (Буханка, Патриот или Хантер), а также набор ключей, съемники, молоток и монтажную лопатку. Обязательно очистите посадочные поверхности от грязи и остатков старого пыльника перед установкой детали.

Последовательность работ

1. Выпрессуйте шкворень из поворотного кулака при помощи съемника или выколотки
2. Извлеките деформированные/разрушенные подшипники (при наличии повреждений)
3. Срежьте остатки старого пыльника ножом, зачистите канавку металлической щеткой
4. Нанесите тонкий слой смазки Литол-24 на посадочное место нового пыльника
5. Установите пыльник в паз поворотного кулака, равномерно запрессовывая по окружности
6. Проверьте отсутствие перекоса и полное прилегание бортиков по всему диаметру

Критические моменты: При монтаже запрещается растягивать пыльник отверткой – это вызывает микроразрывы. После установки заполните пространство под пыльником консистентной смазкой через пресс-масленку до выхода свежего состава из зазоров.

Типичные ошибки	Последствия
Установка пыльника без смазки посадочного места	Смещение детали при сборке
Использование универсального пыльника вместо оригинального	Неполное прилегание, быстрый износ
Загрязнение внутренней полости при сборке	Ускоренный абразивный износ шкворня

После замены проверьте отсутствие люфтов рулевого управления на поднятом автомобиле. Первые 500 км избегайте езды по глубокой грязи – это необходимо для приработки новых элементов.

Проверка герметичности ШРУСа после сборки

После установки подшипникового шкворня и сборки узла переднего моста УАЗ критически важно убедиться в герметичности пыльников ШРУСов. Неплотное прилегание или повреждение резиновых элементов приведёт к вымыванию смазки, попаданию абразива и быстрому разрушению шарнира. Контроль проводится до заливки масла в редуктор и полной сборки колес.

Основной метод – визуальный осмотр и проверка фиксации хомутов. Пыльник должен равномерно обжимать посадочные поверхности без перекосов, а его резина – сохранять эластичность без трещин, порезов или заломов. Обязательно проверяется отсутствие зазоров между металлическими кромками пыльника и деталями привода.

Порядок действий

Этапы контроля:

1. Очистите пыльник и прилегающие зоны от загрязнений ветошью.
2. Прокрутите шлицевое соединение вручную на несколько оборотов, наблюдая за поведением резинового гофра – не должно быть локальных растяжений или сжатий.
3. Проверьте затяжку хомутов динамометрическим ключом (обычно 4–6 Н·м для ленточных хомутов УАЗ). Убедитесь, что хомут расположен строго в канавке.
4. Нанесите мыльный раствор на стыки пыльника с помощью кисти. Подайте сжатый воздух низкого давления (0.5–1 атм) через шприц в полость шарнира – появление пузырей укажет на негерметичность.

Дополнительные рекомендации: После первого выезда (20–30 км) повторно осмотрите пыльники на предмет смещения или масляных подтёков. Используйте только оригинальные хомуты – самодельные стяжки часто неравномерно распределяют давление.

Тип дефекта	Визуальный признак	Метод устранения
Смещение пыльника	Асимметрия гофра, оголение посадочной канавки	Разборка, переустановка с проверкой посадки
Недостаточная затяжка хомута	Зазор между пыльником и валом/чашкой	Подтяжка или замена хомута
Микротрещина резины	Тонкие радиальные линии на поверхности, видимые при растяжении	Замена пыльника

Установка колеса и опускание автомобиля

Наденьте колесо на шпильки ступицы, совместив отверстия диска со шпильками. Установите штатные гайки крепления колеса и равномерно затяните их крестообразно в несколько этапов. Используйте динамометрический ключ для финальной затяжки с моментом, указанным в руководстве по эксплуатации УАЗ (обычно 90-110 Н·м). Проверьте отсутствие перекоса диска и свободное вращение колеса рукой.

Уберите страховочные подставки (козлы) из-под рамы. Плавно опустите автомобиль с помощью домкрата до полного контакта колес с поверхностью. Повторно протяните гайки крепления колеса в рекомендованном порядке с установленным моментом – вес машины исключит самопроизвольное откручивание. Визуально проверьте параллельность установки передних колес относительно кузова.

Контроль после опускания

Проверьте свободу хода рулевого колеса: повороты влево-вправо должны выполняться плавно, без заеданий и посторонних шумов. Обязательно выполните пробную поездку на малой скорости с последовательной проверкой:

• Отсутствия вибрации руля при разгоне
• Равномерности движения без увода в сторону
• Характерных стуков в зоне шкворней на неровностях

Параметр	Норма	Метод проверки
Люфт рулевого колеса	≤ 10°	Люфтомер при работающем двигателе
Зазор в шкворневом соединении	0.05-0.15 мм	Качание колеса рукой в вертикальной плоскости

При выявлении отклонений заглушите двигатель, поднимите автомобиль домкратом и проверьте:

1. Правильность затяжки гайки шкворня
2. Надежность фиксации стопорных шайб
3. Отсутствие деформации поворотного кулака

Контроль уровня люфта рулевого управления

Регулярная проверка люфта руля обязательна при обслуживании подшипниковых шкворней УАЗ. Превышение допустимых значений указывает на износ шкворневых узлов, рулевых тяг или наконечников, что напрямую влияет на безопасность управления. Без своевременного выявления и устранения люфта ускоряется разрушение подшипников шкворня и сопряженных деталей.

Замер выполняется специальным люфтомером при установленных в нейтральное положение колесах и работающем двигателе (для моделей с ГУР). Норматив для УАЗ: максимальный суммарный люфт не должен превышать 10 градусов. Проверка проводится на ровной площадке с предварительной вывеской передних колес.

Ключевые этапы контроля

Последовательность диагностики:

1. Фиксация руля в положении прямолинейного движения
2. Установка измерительного прибора на рулевую колонку и обод колеса
3. Плавный поворот руля влево-вправо до момента начала поворота колес
4. Снятие показаний шкалы люфтомера

Величина люфта	Рекомендуемые действия
Менее 10°	Регулировка не требуется
10°–20°	Проверка затяжки гайки шкворня, диагностика рулевых тяг
Более 20°	Обязательная замена подшипников шкворня и изношенных элементов

Важно: после замены шкворней люфт замеряется повторно. Если показатели остаются выше нормы, требуется углубленная диагностика рулевого редуктора и маятникового рычага. Игнорирование регулировки приводит к ускоренному износу новых подшипников и деформации поворотных кулаков.

Проверка хода руля на парковке

Запустите двигатель УАЗа, чтобы обеспечить работу гидроусилителя руля (если он установлен). Удерживая руль в положении прямолинейного движения (отметка "0" или "12 часов"), начните плавно поворачивать его влево и вправо с небольшим усилием, не вызывая движения передних колес. Ваша задача – почувствовать начальный "холостой" ход рулевого колеса до момента, когда колеса начнут поворачиваться.

Внимательно оцените величину этого свободного хода. Он ощущается как заметный люфт, при котором руль проворачивается на определенный угол без какого-либо сопротивления и без изменения направления колес. Этот люфт является ключевым индикатором состояния рулевого управления, включая шарниры рулевых тяг и состояние подшипников шкворней.

Оценка результатов проверки

Допустимый люфт: Согласно нормативам для большинства автомобилей, включая УАЗ, суммарный люфт (свободный ход) рулевого колеса на стоящем автомобиле с работающим усилителем не должен превышать 10 градусов (или примерно 30-35 мм по ободу стандартного руля УАЗ). Оптимальным считается значение не более 5 градусов.

Признаки износа шкворневых подшипников:

• Чрезмерный люфт руля (заметно больше 10° или ощущается как "болтание").
• Стук или глухой скрежет в районе колес при покачивании руля на месте (особенно при резких движениях).
• Ощущение "ватности" или нечеткости рулевого управления на ходу, биение руля.
• Неравномерный износ протектора шин передних колес.

Таблица: Интерпретация люфта руля

Величина люфта руля	Оценка состояния	Возможные причины
Менее 5°	Отличное	Все элементы рулевого управления в норме.
5° - 10°	Допустимое (требует наблюдения)	Начальный износ рулевых тяг, маятника, рейки/червяка или подшипников шкворней.
Более 10°	Недопустимое (требует ремонта!)	Значительный износ рулевых тяг, шарниров, маятника, рейки/червяка или критический износ подшипников шкворней.

Важно: Проверку на парковке следует рассматривать как первичную диагностику. Обнаружение чрезмерного люфта обязательно требует подъема автомобиля на подъемнике или вывешивания передней оси для точной локализации неисправности путем проверки каждого узла рулевого управления и подвески (тяги, наконечники, маятник, шкворневые узлы) вручную на предмет продольного и радиального зазора. Износ подшипников шкворня – частая причина увеличенного свободного хода руля на УАЗах.

Тест-драйв на малой скорости

Проведите движение по ровному участку со скоростью 10–20 км/ч, совершая плавные повороты руля влево-вправо. Сосредоточьтесь на тактильных ощущениях и звуках из зоны передних колес. Рулевое управление должно работать мягко, без рывков и заеданий.

Обратите внимание на реакцию автомобиля при проезде мелких неровностей (стыки асфальта, неглубокие ямки). Насторожитесь при появлении глухих стуков или скрежета в такт колебаниям подвески. Фиксируйте любые вибрации на руле, особенно усиливающиеся при входе в поворот.

Ключевые показатели для оценки

• Люфт руля: Наличие свободного хода рулевого колеса без отклика колес.
• Посторонние шумы: Хруст, щелчки или скрип при повороте руля на месте или в движении.
• Тугой ход руля: Неравномерное усилие при вращении (заедания/провалы).
• Вибрации: Дрожь на руле или кузове при движении прямо/в повороте.

Интерпретация результатов: Глухие удары при наезде на неровности часто указывают на износ подшипников шкворня или их посадочных мест. Заклинивание руля, скрежет при повороте сигнализируют о разрушении роликов подшипника или отсутствии смазки. Вибрация может возникать при деформации шкворня или нарушении геометрии поворотного кулака.

Признак	Возможная причина
Стук при наезде на кочки	Выработка в подшипнике/посадочном гнезде шкворня
Рывки руля в повороте	Заклинивание подшипника, деформация шкворня
Скрежет при вращении руля	Разрушение сепаратора подшипника, отсутствие смазки

Важно: После замены шкворня повторите тест-драйв для проверки плавности хода и отсутствия шумов. Не игнорируйте даже слабые симптомы – износ подшипникового узла прогрессирует быстро и влияет на безопасность управления.

Выявление посторонних шумов при поворотах

При диагностике шкворневого узла УАЗ особое внимание уделяется характеру звуков во время маневров. Скрип, хруст или глухие удары при повороте руля – явные индикаторы проблем с подшипниками шкворней. Звуки обычно усиливаются на низких скоростях и при вывернутых колесах, особенно при движении по неровностям.

Для точной локализации источника шума выполните проверку на подъемнике или эстакаде. Попросите помощника вращать руль влево-вправо, пока вы контролируете область шкворней в передних мостах. Приложите руку к поворотному кулаку – вибрация или механические щелчки подтвердят износ подшипников.

Типичные звуки и их причины

• Металлический скрежет – разрушение сепаратора или тел качения в подшипнике
• Ритмичные щелчки – деформация дорожек качения, задиры на шкворне
• Глухой стук – критический люфт в посадке подшипника
• Писк при повороте – недостаток смазки, попадание абразива

Условия проявления	Вероятная неисправность
Шум только при повороте в одну сторону	Выработка конкретного подшипника шкворня
Звук при качании руля на месте	Люфт шкворневой пары или ослабление креплений
Шум с одновременной вибрацией руля	Деформация шкворня, разрушение опорной поверхности

Важно: исключите схожие по симптомам неисправности – проверьте шаровые опоры, рулевые тяги и ступичные подшипники перед разборкой шкворневого узла. Используйте стетоскоп для точного определения эпицентра звука.

Диагностика равномерности изнора шин

Неравномерный износ протектора шин УАЗ часто сигнализирует о проблемах в ходовой части, напрямую связанных с состоянием шкворневых узлов. Чрезмерный люфт или заклинивание подшипников шкворня приводят к нарушению углов установки колес (развала и схождения), изменению пятна контакта шины с дорогой и, как следствие, к ускоренному и неравномерному стиранию резины. Своевременная диагностика износа помогает выявить эти скрытые неисправности до того, как они приведут к дорогостоящему ремонту или аварийной ситуации.

Регулярный визуальный осмотр протектора всех колес – обязательная процедура для владельца УАЗ. Обращайте внимание не только на общую глубину рисунка, но и на характер его стирания: наличие локальных пятен повышенного износа, "пилы" по кромкам, разницу в износе между внутренней и наружной стороной покрышки, а также между левыми и правыми колесами одной оси. Измерение глубины протектора в нескольких точках по ширине и окружности шины с помощью глубиномера даст объективную картину.

Ключевые методы и признаки для оценки износа

Для точной диагностики используйте следующие подходы:

• Визуальный осмотр по зонам: Тщательно проверьте внутреннюю, центральную и наружную часть протектора каждой шины. Износ внутренней кромки часто указывает на проблемы со схождением, вызванные люфтом в шкворнях или рулевых тягах.
• Проверка "на ощупь": Проведите рукой по поверхности протектора (вдоль и поперек вращения). Пилообразный износ ("гребенка") на блоках протектора ощущается как зазубренность и обычно вызван неотрегулированным схождением или неисправностью шаровых опор/шкворней.
• Измерение глубины протектора: Используйте глубиномер минимум в 6 точках на каждой шине (3 по ширине: внутренняя, центр, наружная; и минимум 2 по окружности). Зафиксируйте значения и сравните их между собой и с нормами износа.
• Контроль давления: Всегда проверяйте и выставляйте давление в шинах в холодном состоянии согласно рекомендациям завода-изготовителя УАЗ для вашей модели и размера шин. Неравномерное или нештатное давление – частая причина ускоренного износа.
• Ротация колес: Регулярная перестановка колес по схеме, рекомендованной в руководстве по эксплуатации, помогает выровнять износ и является хорошим индикатором проблем подвески: если после ротации характер износа быстро меняется на "неправильный", ищите причину в механике.

Основные типы неравномерного износа и их вероятные причины:

Тип износа	Вид	Основные вероятные причины
Пилообразный ("гребенка")	Зубья пилы по краям блоков протектора	Неправильное схождение, люфты в рулевом механизме, шаровых опорах, шкворнях
Пятнистый (локальный)	Отдельные глубокие пятна или вмятины	Дисбаланс колес, поврежденный корд шины, неисправность амортизаторов, тормозов
Односторонний (внутрь/наружу)	Износ только по внутреннему или только по наружному краю	Неправильный развал или схождение, изогнутые мосты/рычаги, сильный износ подшипников шкворня, деформация поворотного кулака

Обнаружение любого из перечисленных типов неравномерного износа требует немедленной проверки состояния ходовой части УАЗ, в первую очередь шкворневых узлов, шаровых опор, рулевых тяг и наконечников, а также проведения регулировки углов установки колес (развал-схождение). Игнорирование этих признаков ведет к ускоренному разрушению шин и потенциально опасным последствиям для управляемости автомобиля.

Рекомендации по периодичности обслуживания

Регулярное обслуживание шкворневых узлов критично для безопасности управления и предотвращения преждевременного износа компонентов подвески. Соблюдение регламента напрямую влияет на ресурс подшипников и стабильность ходовой части.

Интервалы обслуживания сокращаются при эксплуатации в тяжелых условиях: бездорожье, перевозке грузов, использовании нештатных колес. Игнорирование плановых процедур приводит к разрушению подшипников, деформации поворотных кулаков и критическому люфту рулевого управления.

Стандартные интервалы обслуживания

Пробег / Период	Процедуры
Каждые 5 000 км	Контроль состояния пыльников шкворней Проверка уровня смазки в узлах
Каждые 10 000 км	Диагностика осевого люфта рулевых тяг Регулировка затяжки шкворневых подшипников Доливка смазки ШРБ-4 при необходимости
Каждые 30 000 км	Полная разборка узла с заменой смазки Контроль состояния посадочных поверхностей Проверка геометрии поворотного кулака

Требуют внепланового обслуживания:

• Посторонние звуки при повороте руля (скрип, хруст)
• Вибрация рулевого колеса на скорости
• Неравномерный износ протектора передних шин
• Видимые повреждения защитных чехлов или течь смазки

Профилактика закисания шкворня

Регулярная профилактика предотвращает заклинивание шкворней, сохраняя управляемость и продлевая срок службы узла. Основные меры направлены на защиту от коррозии и обеспечение свободного вращения поворотного кулака.

Ключевое внимание уделяется состоянию смазки и целостности пыльников. Пренебрежение этими элементами неизбежно приводит к попаданию абразива и влаги, вызывая коррозию трущихся поверхностей.

Обязательные профилактические процедуры

• Контроль смазки: Набивайте полости шкворней тугоплавкой смазкой (ШРБ-4, Литол-24) через пресс-маслёнки каждые 5-7 тыс. км или после езды по воде/грязи.
• Осмотр пыльников: Проверяйте резиновые чехлы шаровых опор и пыльники шкворней на трещины, разрывы или потерю эластичности. Немедленная замена при повреждениях.
• Промывка узла: При плановом ТО (раз в 10-15 тыс. км) вымывайте старую смазку и загрязнения керосином или WD-40, закачивая жидкость через маслёнки до выхода чистого состава.

Признак проблемы	Профилактическое действие
Тугой ход руля	Срочная промывка и добавление свежей смазки
Следы коррозии на шкворне	Шлифовка царапин наждачной бумагой «нулёвкой» с последующей консервацией
Подтёки смазки из узла	Замена изношенных сальников и уплотнительных колец

Дополнительно обрабатывайте резьбовые части шкворней графитовой смазкой перед сборкой. Избегайте использования воды при мойке узла – применяйте специальные обезжириватели. После глубоких луж или грязевых преодолений выполняйте внеплановую очистку и смазку.

Список источников

При подготовке материалов по ремонту и замене подшипникового шкворня УАЗ использовались специализированные технические ресурсы и документация. Основное внимание уделялось проверенным руководствам по обслуживанию и опыту владельцев данных автомобилей.

Ниже приведены ключевые источники информации, содержащие практические рекомендации и технические спецификации. Все материалы доступны в открытом доступе для самостоятельного изучения.

• Официальное руководство по ремонту УАЗ Хантер / Патриот - разделы по передней подвеске и рулевому управлению
• Технический форум UAZBUKA - темы об обслуживании шкворневых узлов с комментариями автомехаников
• Статья "Диагностика износа шкворней" в журнале 4х4 Club №3 за 2021 год
• Видеоинструкции от канала Гараж 52 по замене подшипниковых шкворней на УАЗ
• Каталог запчастей ZAPCHASTI.RU - раздел с техническими параметрами шкворневых узлов
• Методическое пособие Ремонт ходовой части внедорожников (изд. АвтоМеханик, 2020)
