Замена лампочек в приборной панели ВАЗ-2114 - пошаговая инструкция для начинающих
Статья обновлена: 18.08.2025

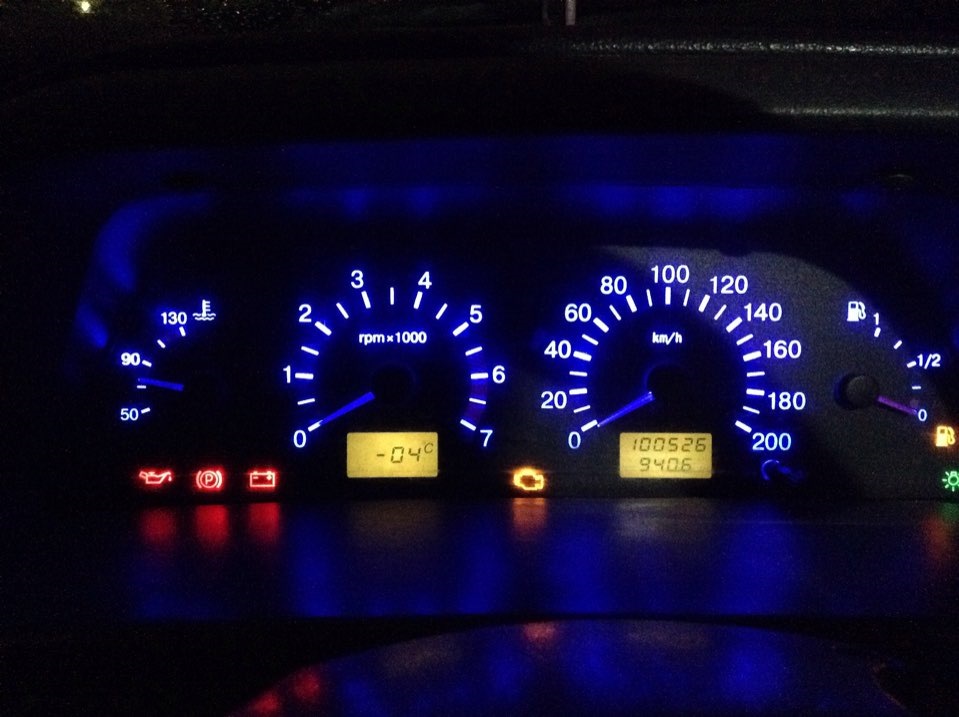

Неисправные лампы приборной панели на ВАЗ-2114 лишают водителя важной информации о работе автомобиля в темное время суток.
Самостоятельная замена перегоревших элементов – доступная процедура даже для начинающих автовладельцев при соблюдении правил безопасности.
Данное руководство подробно объяснит процесс демонтажа щитка приборов, поиска неработающих лампочек и их замены с минимальным риском повреждения электроники.
Безопасность прежде всего: отключение аккумулятора для предотвращения замыканий
Работа с электрооборудованием автомобиля требует обязательного обесточивания системы во избежание коротких замыканий, которые могут повредить проводку, блоки управления или вызвать возгорание. Даже незначительное касание металлическим инструментом контактов при включенном питании способно спровоцировать серьёзную неисправность.
Отключение аккумулятора – не формальность, а критически важный этап, который защитит как компоненты машины, так и вас от возможных травм (ожоги от искр, поражение электрическим током). Игнорирование этого шага многократно повышает риски, особенно при демонтаже панели приборов, где плотно расположены многочисленные разъёмы и токопроводящие элементы.
Правильная последовательность отключения и подключения АКБ
- Заглушите двигатель и выньте ключ из замка зажигания.
- Подготовьте ключ на 10 мм (стандартный размер гаек клемм на ВАЗ-2114).
- Сначала ослабьте и снимите отрицательную клемму ("-"). Это разрывает цепь "массы", минимизируя искрообразование.
- Затем ослабьте и снимите положительную клемму ("+").
- Отведите обе клеммы в стороны от аккумуляторных выводов, убедившись, что они не смогут случайно коснуться контактов.
При обратном подключении после завершения работ соблюдайте строго обратный порядок:
- Наденьте и затяните положительную клемму ("+").
- Наденьте и затяните отрицательную клемму ("-").
Важно: Убедитесь, что клеммы плотно затянуты на выводах аккумулятора после подключения – плохой контакт вызывает нагрев, окисление и проблемы с запуском.
Демонтаж пластмассового кожуха вокруг рулевой колонки
Пластиковый кожух рулевой колонки состоит из двух половин: верхней и нижней. Для доступа к лампам приборной панели требуется снять обе части. Перед началом работ убедитесь, что ключи зажигания извлечены из замка, а руль зафиксирован в нейтральном положении.
Демонтаж начинается с нижней половины кожуха, так как она менее сложна для снятия и частично перекрывается верхним элементом. Все действия выполняйте аккуратно, чтобы не сломать пластиковые крепления или защелки.
Последовательность снятия кожуха
- Отключите массу аккумулятора для предотвращения короткого замыкания и срабатывания подушки безопасности.
- Снимите нижнюю половину кожуха:
- Найдите два самореза по бокам под рулевой колонкой (ближе к водителю).
- Выкрутите их крестовой отверткой или шуруповертом.
- Осторожно потяните кожух на себя, освобождая боковые защелки.
- Снимите верхнюю половину кожуха:
- Выкрутите два самореза в верхней части кожуха (ближе к приборной панели).
- Отсоедините разъемы кнопок сигнала или дворников (если они закреплены на кожухе).
- Сдвиньте кожух вверх для выхода из пазов, затем отведите его от руля.
Важные нюансы
| Элемент | Расположение крепежа |
| Саморезы нижней части | Снизу под рулем, симметрично по бокам |
| Саморезы верхней части | Над рулевой колонкой, ближе к щитку приборов |
| Защелки | По периметру обеих половин (требуют аккуратного поддевания) |
Не прилагайте чрезмерных усилий при снятии – если кожух не поддается, проверьте, все ли крепежи откручены. Особую осторожность соблюдайте в зоне вокруг замка зажигания – пластик здесь более хрупкий. После снятия сложите винты в отдельную емкость, чтобы избежать их потери.
Как аккуратно снять защитный экран под рулевой колонкой
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку с магнитным наконечником и пластиковый монтажный инструмент для избежания царапин на пластике.
Убедитесь, что руль установлен в прямое положение, а ключ зажигания извлечен из замка. Освободите пространство под рулевой колонкой, отрегулировав высоту водительского сиденья для удобного доступа.
Последовательность демонтажа
- Найдите три самореза крестового типа:
- Два сверху под рулевой колонкой
- Один снизу возле блока предохранителей
- Аккуратно выкрутите саморезы, придерживая экран свободной рукой. Сразу сложите крепеж в магнитную емкость во избежание потерь.
- Отсоедините нижнюю часть экрана от фиксаторов корпуса, нажав на защелки пластиковой лопаткой в местах крепления (по бокам и в центре).
- Потяните экран строго на себя, параллельно оси рулевой колонки. Не допускайте перекосов!
- При наличии проводов датчиков на внутренней стороне экрана:
- Зафиксируйте колодки соединений маркировочной лентой
- Аккуратно отсоедините разъемы, нажав на фиксаторы
После снятия сразу уложите экран на ровную поверхность лицевой стороной вверх. Избегайте давления на зоны крепления защелок – пластик становится хрупким от перепадов температур.
Отсоединение разъемов проводов от комбинации приборов
После извлечения комбинации приборов из посадочного места удерживайте ее одной рукой в устойчивом положении. Внимательно осмотрите заднюю часть щитка приборов, где расположены три характерных разъема: два крупных прямоугольных (часто синего и белого цвета) и один небольшой круглый для подключения троса спидометра. Запомните их расположение или сфотографируйте для последующей корректной сборки.
Найдите пластиковые фиксаторы-защелки на каждом разъеме – они обычно расположены сверху или сбоку корпуса. Аккуратно нажмите пальцем на язычок фиксатора до характерного щелчка (не прикладывайте чрезмерное усилие, чтобы не сломать пластик). Удерживая фиксатор в отжатом положении, потяните корпус разъема строго назад от гнезда на комбинации приборов, избегая перекоса.
Последовательность действий для разъемов и троса
- Круглый разъем спидометра: Большим пальцем оттяните металлическую скобу-фиксатор вниз до упора. Плавно вытяните трос из посадочного отверстия, не допуская резких рывков.
- Прямоугольные разъемы:
- Отожмите фиксатор на верхней части разъема (синий обычно имеет центральный язычок, белый – боковые защелки)
- Потяните разъем на себя, при необходимости слегка раскачивая из стороны в сторону
- При сопротивлении проверьте, полностью ли отпущен фиксатор
Важно: Никогда не тяните за провода – только за корпус разъема! Убедитесь, что все фиксаторы полностью разблокированы перед демонтажем. При наличии следов окисления на контактах обработайте их специальным очистителем после полного отсоединения.
Извлечение прикуривателя для доступа к креплениям панели
Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Убедитесь, что ключ зажигания извлечён из замка, а фары выключены – это критически важно при работе с электрооборудованием.
Нажмите пальцами на металлический корпус прикуривателя внутри гнезда до характерного щелчка фиксаторов. Не прилагайте чрезмерных усилий, чтобы не сломать пластиковые защёлки – давление должно быть уверенным, но аккуратным.
Этапы демонтажа прикуривателя
- Обхватите пальцами хромированную окантовку гнезда
- Потяните элемент строго перпендикулярно панели
- Отсоедините разъём питания с задней части прикуривателя
Внимание: если прикуриватель не извлекается после нажатия, проверьте наличие скрытых фиксаторов по бокам гнезда – возможно потребуется поддеть их тонкой отвёрткой с плоским жалом. Избегайте царапин на пластике!
| Типичная проблема | Решение |
| Прикуриватель заклинил в гнезде | Обработать периметр гнезда WD-40, выждать 5 минут |
| Отсутствует доступ к фиксаторам | Снять рамку магнитолы для визуального контроля |
После извлечения осмотрите провода на предмет повреждений изоляции. При обнаружении оголённых участков обязательно заизолируйте их термоусадкой перед дальнейшей разборкой панели приборов.
Ослабление крепежных винтов приборной панели: расположение и последовательность
После снятия декоративных накладок и заглушек переходите к поиску крепежных элементов. Основные винты расположены в трех зонах: под рулевой колонкой, по бокам центральной консоли и в верхней части щитка приборов напротив лобового стекла. Для доступа к последним потребуется откинуть или снять ветровую полку.
Используйте крестовую отвертку с магнитным наконечником или шуруповерт на низких оборотах. Работайте строго по часовой стрелке для затяжки и против – для ослабления. Избегайте чрезмерного усилия при откручивании: пластмассовые посадочные гнезда легко повредить.
Последовательность демонтажа
- Нижние крепления
Открутите 2 винта под рулевой колесной колонкой, предварительно сняв защитный кожух при его наличии - Боковые элементы
Ослабьте по одному винту с каждой стороны торпедо в районе дверных проемов - Верхняя группа
Демонтируйте 3-4 винта, скрытых за ветровой полкой (требует ее временного удаления)
| Зона крепления | Кол-во винтов | Особенности доступа |
|---|---|---|
| Рулевая колонка | 2 шт. | Требует снятия нижней панели |
| Боковины торпедо | 2 шт. | Доступны после удаления заглушек |
| Верхняя кромка | 3-4 шт. | Необходим демонтаж ветровой полки |
Важно! Не извлекайте винты полностью до ослабления всех элементов крепежа. После частичного выкручивания каждого винта проверяйте степень подвижности панели – это предотвратит перекос и поломку пластиковых фиксаторов.
Аккуратное извлечение комбинации приборов из посадочного места
Перед демонтажем комбинации приборов убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Это исключит риск короткого замыкания или повреждения электроники при случайной активации цепей во время работы.
Подготовьте чистую мягкую поверхность (например, микрофибру или безворсовую ткань) для размещения снятой панели. Это предотвратит появление царапин на лицевой части приборов и защитит стрелки спидометра/тахометра от механических повреждений.
Последовательность действий при демонтаже
Шаг 1: Освобождение креплений
Найдите два фиксирующих винта в верхней части кожуха комбинации приборов (над экраном спидометра). Аккуратно выкрутите их крестовой отверткой с магнитным наконечником. Держите инструмент перпендикулярно головкам винтов, чтобы не сорвать шлицы.
Шаг 2: Отсоединение корпуса
Возьмитесь за боковые края кожуха приборов равномерно обеими руками. Плавно потяните комбинацию на себя и немного вверх, преодолевая сопротивление пластиковых защелок. Избегайте перекоса или рывков – это может сломать крепления или повредить монтажную рамку.
Шаг 3: Отключение разъемов
После извлечения блока удерживайте его левой рукой. Правой рукой отсоедините три колодки жгута проводов на задней панели:
- Нажмите пальцем на фиксатор каждой колодки
- Плавно раскачивайте разъем из стороны в сторону без резких усилий
- Извлекайте строго вдоль оси контактов
Критические моменты:
| Ошибка | Последствие | Как избежать |
| Резкое выдергивание разъемов | Обрыв проводов, повреждение контактов | Только плавное отсоединение с фиксацией корпуса |
| Сдавливание корпуса | Трещины пластика, деформация стрелок | Удерживать за ребра жесткости по бокам |
| Задевание рулевой колонки | Царапины на кожухе, сколы | Контролировать траекторию движения при извлечении |
Сразу после демонтажа прикройте заднюю часть комбинации приборов чистой салфеткой для защиты электронных компонентов от пыли и случайных касаний руками. Избегайте переворачивания блока или его наклона стрелками вниз – это может вызвать заклинивание механизмов индикации.
Определение перегоревших ламп: визуальный осмотр на месте
После снятия защитной крышки приборной панели внимательно изучите состояние всех лампочек. Основной признак перегоревшей лампы – повреждённая или почерневшая колба. Обратите особое внимание на нить накаливания: её обрыв или отсутствие внутри колбы однозначно указывает на неисправность.
Проверяйте лампы при дневном свете или используйте фонарик для точной диагностики. Не полагайтесь только на тестирование при включённом зажигании – миниатюрные лампочки сложно рассмотреть в работающей панели. Сравнивайте подозрительные элементы с заведомо исправными соседними экземплярами.
Ключевые точки контроля
- Целостность стекла: трещины, сколы или полное разрушение колбы
- Состояние нити накаливания: провисание, разрыв, отсутствие нити
- Цветовые аномалии: потемнение внутренней поверхности колбы, белесый налёт
- Контакты цоколя: окисление, оплавление или деформация металлических элементов
Важно: Одновременно осматривайте посадочные гнёзда на предмет коррозии или нарушения геометрии. Повреждённые патроны могут вызывать преждевременный выход новых ламп из строя.
| Тип неисправности | Визуальный признак |
|---|---|
| Перегорание нити | Обрыв вольфрамовой нити, тёмные пятна на колбе |
| Разгерметизация | Белый налёт на внутренних стенках, помутнение стекла |
| Короткое замыкание | Оплавленный цоколь, деформированные контакты |
| Окисление контактов | Зелёный или белый налёт на металлических частях |
Проворачивайте лампы в патронах при выключенном питании – неплотное прилегание цоколя часто вызывает мерцание. Все обнаруженные дефектные элементы подлежат обязательной замене, даже если они частично функционируют.
Типы ламп для приборки ВАЗ-2114: характеристики и артикулы
В приборной панели ВАЗ-2114 применяются лампы накаливания со штырьковым цоколем стандарта T5 (W2.1x9.5d). Все они рассчитаны на напряжение бортовой сети 12V и имеют одинаковую конструкцию, отличаясь только мощностью и цветом колбы в зависимости от назначения.
Основные характеристики включают компактный размер (диаметр колбы ~5 мм), вольфрамовую нить накаливания и термостойкую стеклянную колбу. При замене критично соблюдать параметры мощности – использование ламп повышенной мощности приводит к оплавлению пластмассовых патронов приборки.
Технические параметры и артикулы
| Назначение | Мощность (Вт) | Цвет колбы | Оригинальный артикул ВАЗ | Аналоги |
|---|---|---|---|---|
| Подсветка шкал (спидометр, тахометр) | 1.2 | Прозрачная/белая | 2115-3747010 | OSRAM 6411, PHILIPS 12966 |
| Контрольные лампы (индикаторы) | 1.2 | Цветная (красный, желтый, зеленый) | 2101-3747010 | VALEO 087819 |
| Подсветка переключателей | 1.2 | Прозрачная/синяя | 2110-3747010 | NARVA 6411BLUE |
Важные особенности:
- Все лампы взаимозаменяемы физически, но нельзя ставить индикаторные цветные лампы в гнезда подсветки шкал
- Мощность всегда 1.2W – лампы 2W и выше вызывают перегрев
- Светодиодные аналоги требуют переполюсовки и резисторов
Правила замены ламп подсветки шкал спидометра и тахометра
Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте новые лампы типа АМН12-5-1 (1.2Вт) – для подсветки шкал потребуется 4 штуки (по две на каждый прибор), крестовую отвертку и тонкую ткань для защиты панели от царапин.
Убедитесь в совпадении цоколей старых и новых лампочек, визуально проверьте их целостность. Работайте в перчатках – жирные следы на колбе сокращают срок службы лампы. При демонтаже пластиковых элементов избегайте чрезмерных усилий во избежание поломки креплений.
Пошаговая процедура замены
- Демонтаж рулевого кожуха:
- Открутите саморезы крепления нижней части кожуха рулевой колонки
- Аккуратно снимите обе половинки пластикового кожуха
- Извлечение приборной панели:
- Выкрутите два верхних самореза панели над рулем
- Отсоедините три разъема на задней стороне щитка приборов, нажав на фиксаторы
- Потяните панель на себя, освобождая нижние защелки
- Замена ламп подсветки:
- Переверните панель тыльной стороной

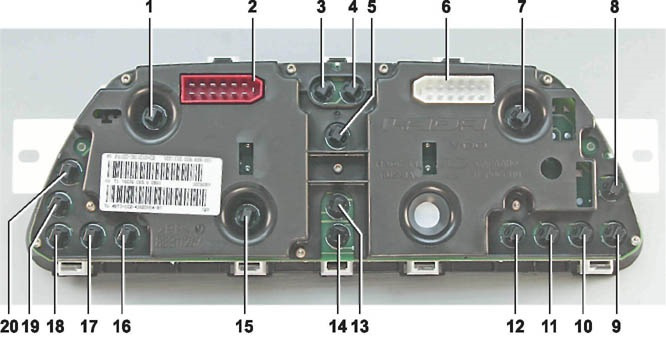

- Найдите черные пластмассовые патроны за шкалами спидометра (T1, T2) и тахометра (T3, T4)
- Поверните каждый патрон против часовой стрелки на 90° и извлеките его
- Замените лампы, сохраняя ориентацию цоколя (боковые контакты должны быть параллельны плоскости патрона)
| Контрольная точка | Действие |
|---|---|
| Перед установкой | Протрите контакты патронов спиртовой салфеткой |
| После сборки | Подключите АКБ и проверьте работу подсветки до фиксации панели |
При обратной сборке следите за правильным подключением разъемов – оранжевый к тахометру, белый к спидометру, серый к центральному блоку. Убедитесь в отсутствии перекоса панели при установке на место. Защелкивайте нижние крепления до характерного щелчка перед фиксацией саморезами.
Замена сигнальных ламп (индикаторов давления масла, поворотников и др.)
Замена перегоревших сигнальных ламп требует аккуратности из-за хрупких пластиковых элементов панели приборов. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания и срабатывания сигнализации.
Подготовьте новые лампы типа АМН 12-1,2 (цоколь Т5, 1.2Вт) в количестве, соответствующем количеству перегоревших индикаторов. Потребуется крестообразная отвертка, плоская отвертка для съема декоративных накладок и фонарик для подсветки.
Порядок выполнения работ
- Снимите пластиковую накладку рулевой колонки, открутив саморезы крестообразной отверткой.
- Демонтируйте нижнюю часть торпедо под рулем, потянув ее на себя после выкручивания крепежных винтов.
- Открутите два винта крепления защитного кожуха приборной панели сверху и снизу.
- Аккуратно снимите кожух, отсоединив провода кнопки сброса суточного пробега (при наличии).
- Выкрутите четыре винта, фиксирующих приборную панель, слегка подав ее на себя.
- Отсоедините три разъема с задней стороны панели, нажав на фиксаторы.
- Переверните панель и найдите плату с лампочками. Поверните нужный патрон против часовой стрелки на 90° для извлечения.
- Замените лампу, убедившись в совпадении типа и мощности. Не касайтесь колбы голыми руками.
- Соберите узел в обратной последовательности. Проверьте работу индикаторов после подключения АКБ.
| Индикатор | Тип лампы | Цвет свечения |
|---|---|---|
| Давление масла | АМН 12-1,2 | Красный |
| Поворотники | АМН 12-1,2 | Зеленый |
| Заряд АКБ | АМН 12-1,2 | Красный |
| Габариты | АМН 12-1,2 | Зеленый |
| Дальний свет | АМН 12-1,2 | Синий |
При установке панели убедитесь, что стрелки спидометра и тахометра не задевают за шкалу. Не прикладывайте чрезмерных усилий при откручивании патронов – пластиковые фиксаторы легко ломаются. Если индикатор не загорелся после замены, проверьте контакты в разъемах и целостность предохранителя F16 (10А) в монтажном блоке.
Контроль посадки ламп в патрон: избегаем перекосов
После замены лампы критически важно убедиться в её правильном расположении внутри патрона. Перекос даже на 1-2 миллиметра приводит к отсутствию контакта или короткому замыканию, что чревато выходом из строя предохранителей, проводки или нового светового элемента. Особенно актуально для двухконтактных лампочек поворотников и габаритов, где точность позиционирования контактов определяет работоспособность.
Перед фиксацией патрона в посадочном гнезде визуально проверьте соосность лампы и паза. Убедитесь, что направляющие выступы на цоколе совпадают с прорезями в патроне, а сама колба не упирается в стенки корпуса. Проворачивайте лампу по часовой стрелке без чрезмерного усилия до характерного щелчка или плотного прилегания.
Ключевые шаги для контроля
- Тест на качение: После установки слегка покачайте лампу пальцами – люфт или смещение указывают на неполную фиксацию.
- Проверка зазоров: Осмотрите периметр цоколя – неравномерный просвет между ним и патроном сигнализирует о перекосе.
- Контрольная сборка: Временно установите приборный щиток без полной фиксации, включите зажигание и проверьте работу лампы.
| Тип лампы | Риск перекоса | Метод контроля |
| T5 (подсветка шкал) | Высокий (тонкий цоколь) | Визуальная проверка зазора 360° |
| W5W (габариты) | Средний | Тест на вращение после фиксации |
| P21W (поворотники) | Низкий (толстый цоколь) | Проверка щелчка при повороте |
Важно: При замене нескольких ламп последовательно проверяйте каждую до установки щитка. Обнаруженный перекос требует немедленного извлечения патрона и повторной установки элемента. Никогда не прикладывайте силу при монтаже – это деформирует контакты.
Проверка работоспособности новых ламп перед сборкой
Убедитесь, что аккумуляторная батарея подключена и напряжение в бортовой сети стабильно. Подготовьте контрольный прибор – мультиметр в режиме вольтметра или простой тестер на 12В (два провода с лампочкой/светодиодом). Проверьте состояние контактов в колодках подключения приборной панели: они должны быть чистыми, без окислов и деформации.
Снимите защитную крышку с тыльной стороны новой лампы, если она установлена. Крайне не рекомендуется проверять лампы пальцами – используйте диэлектрические перчатки или чистую сухую ткань. Жировые следы с кожи сокращают срок службы галогенных ламп и могут вызвать локальный перегрев колбы.
Методы тестирования
Применяйте один из способов для гарантированной проверки:
- Прямое подключение к АКБ:
- Подсоедините плюсовой провод к центральному контакту цоколя лампы
- Минусовой провод прижмите к металлическому цоколю
- Корректная лампа загорится полным накалом
- Проверка через колодку панели приборов:
- Найдите соответствующий разъем для проверяемой подсветки (схема в руководстве)
- Подключите лампу к контактам разъема согласно полярности
- Включите зажигание и активируйте цепь (например, габариты или ближний свет)
| Признак неисправности | Возможная причина |
| Лампа не светится | Обрыв нити накала, повреждение цоколя |
| Свечение тусклое, неравномерное | Низкое качество изделия, несоответствие напряжения |
| Мерцание при фиксации в патроне | Плохой контакт ножек цоколя с клеммами |
Важно: Отбракуйте лампы с дефектами – треснутыми колбами, шатающимся цоколем или потемневшей внутренней поверхностью. Замените экземпляры, которые при работе издают высокочастотный писк (свидетельство брака балласта в LED-аналогах). Убедитесь, что мощность и тип цоколя (W1.2W, T5, T10) точно соответствуют старым лампам.
Установка комбинации приборов обратно: совмещение крепежных отверстий
Перед монтажом тщательно очистите посадочное место от пыли и проверьте состояние резиновых демпферов – они должны плотно фиксировать приборный щиток без перекосов. Убедитесь, что все разъемы задней панели свободны и не перекручены.
Аккуратно подведите комбинацию к месту установки, удерживая ее под углом 30-45 градусов. Совместите три металлических штырька на корпусе с отверстиями в пластиковой панели автомобиля – это предотвратит смещение при затяжке.
Ключевые этапы позиционирования
Выполняйте фиксацию в строгой последовательности:
- Совместите верхние направляющие панели с пазами торпедо
- Проверьте совпадение центрального крепежного отверстия с резьбовой втулкой кузова
- Заведите нижнюю часть щитка до щелчка фиксаторов
При закручивании винтов соблюдайте рекомендации:
| Позиция винта | Момент затяжки (Нм) | Особенности |
|---|---|---|
| Центральный | 1,5-2 | Начинать обязательно с него |
| Левый нижний | 1-1,5 | Контролировать зазор |
| Правый нижний | 1-1,5 | Не допускать перекоса |
После фиксации подключите разъемы в следующем порядке:
- Колодку спидометра (белый коннектор)
- Жгут управления подсветкой (синий разъем)
- Питание контрольных ламп (желтый коннектор)
Перед окончательной сборкой торпедо проверьте работоспособность всех индикаторов и стрелочных механизмов при включенном зажигании.
После установки приборной панели на штатное место начинается этап фиксации. Винты должны обеспечивать плотное и равномерное прилегание конструкции без перекосов.
Несоблюдение правил затяжки ведет к деформации пластика, появлению скрипов при движении и нарушению контакта электрических разъемов. Контролируйте усилие на каждом этапе.
Затяжка винтов крепления панели с равномерным усилием
Выполняйте операцию в строгой последовательности:
- Вставьте все винты в посадочные отверстия без предварительного закручивания
- Начните затяжку с центральных точек, перемещаясь к периферии по диагонали
- Крутите крепеж в два этапа: предварительная фиксация (50% усилия), затем окончательная доводка
- Прикладывайте одинаковое усилие к симметрично расположенным винтам
Критические ошибки при затяжке:
- Перекос панели из-за неравномерного усилия
- Срыв резьбы пластиковых стоек чрезмерным нажатием
- Неполная посадка разъемов подсветки из-за деформации корпуса
Контроль качества:
| Проверка | Метод |
|---|---|
| Равномерность прилегания | Визуальный осмотр щелей по периметру |
| Отсутствие напряжения | Нажатие пальцем на углы панели (не должно прогибаться) |
Подключение разъёмов и финальная сборка кожухов
Осторожно поднимите приборную панель на свое штатное место. Убедитесь, что все направляющие и крепежные выступы на задней части панели совпадают с соответствующими пазами и отверстиями в металлическом каркасе кузова. Не прилагайте чрезмерных усилий, чтобы не сломать пластиковые элементы.
Найдите разъемы жгута электропроводки, отсоединенные ранее. Аккуратно совместите каждый разъем с его ответной частью на тыльной стороне приборной панели. Обратите особое внимание на ключи (выступы и пазы) на корпусах разъемов – они должны совпасть, исключая неправильное подключение. Надавите на каждый разъем до характерного щелчка фиксатора, свидетельствующего о надежном соединении.
Проверка и установка кожухов
Перед окончательной сборкой обязательно выполните проверку работоспособности замененных ламп:
- Включите зажигание (положение II).
- Активируйте габаритные огни.
- Включите указатели поворота (левый и правый).
- Нажмите на педаль тормоза (проверка стоп-сигналов на панели).
- Включите ближний свет фар (проверка индикатора).
- Обратите внимание на индикаторы заряда аккумулятора, давления масла, "CHECK ENGINE" (должны кратковременно загореться при включении зажигания).
Если все индикаторы и подсветка работают корректно, можно приступать к установке кожухов. Начинайте с нижнего кожуха (под рулевой колонкой):
- Проверьте, что тросик привода замка капота и провода выключателя аварийной сигнализации (если снимались) аккуратно уложены и не мешают установке.
- Подведите кожух к месту установки, совместив все крепежные шпильки и защелки с отверстиями в панели приборов и металлическом каркасе.
- Нажимайте на кожух по периметру до полного защелкивания всех фиксаторов. Добейтесь равномерного прилегания без перекосов и щелей.
Установите верхний кожух (на саму приборную панель):
- Совместите его сначала с нижней частью (где он стыкуется с только что установленным нижним кожухом), затем с боковыми и верхними креплениями.
- Нажмите на кожух в районе креплений до защелкивания. Особое внимание уделите местам стыка с дефлекторами обдува ветрового стекла.
- Убедитесь, что кожух плотно прилегает по всему контуру к панели приборов и центральной консоли.
Завершите сборку установкой рулевого колеса (если снималось) в обратном порядке и подключением клеммы аккумулятора. Убедитесь в отсутствии посторонних звуков (треска, скрипа) при повороте руля и работе органов управления на кожухах.
Тестирование подсветки и индикаторов после подключения АКБ
После установки новых ламп и подключения клемм аккумулятора выполните комплексную проверку работоспособности приборной панели. Включите зажигание в положение I (без запуска двигателя) и последовательно активируйте все системы, управляемые индикаторами.
Обратите внимание на корректность полярности подключения разъемов панели – перепутанные контакты приводят к неработоспособности подсветки или индикации. При обнаружении проблем немедленно отключите АКБ для предотвращения короткого замыкания.
Алгоритм проверки
- Подсветка шкал и приборов
- Включите габаритные огни (поворотом рукоятки головного света)
- Проконтролируйте равномерность свечения шкал спидометра, тахометра и температурных датчиков
- Отрегулируйте яркость подсветки вращением ручки реостата (слева от рулевой колонки)
- Контроль сигнальных индикаторов
Индикатор Способ активации Корректная реакция Заряд АКБ Включение зажигания Кратковременное загорание (тухнет через 1-2 сек) Ручной тормоз Поднятие рычага тормоза Постоянное красное свечение Указатели поворота Активация подрулевого переключателя Ритмичное мигание зеленой стрелки Аварийная сигнализация Нажатие треугольной кнопки Синхронное мигание всех поворотников - Дополнительные проверки
- Нажатие на тормоз – реакция стоп-сигнала на панели
- Запуск двигателя – погасшие иконки масла и аккумулятора
- Функционирование ламп высоких и ближних фар
Список источников
При подготовке материала использовались проверенные технические ресурсы и практические руководства для автомобилей ВАЗ. Все рекомендации следует применять с учетом конкретной модификации транспортного средства и требований безопасности.
Эксплуатационные нюансы могут отличаться в зависимости от года выпуска автомобиля и типа приборной панели. Перед выполнением работ рекомендуется дополнительно свериться с руководством по ремонту именно вашей модели.
Информационные ресурсы
- Официальное руководство по эксплуатации ВАЗ-2114 издательства "АвтоВАЗ"
- Практическое пособие "Электрооборудование ВАЗ-2110-2115" от издательства "Золотая Рука"
- Технические разделы специализированных форумов: "ВАЗ-клуб", "Drive2.ru (сообщество ВАЗ-2114)"
- Статьи из журнала "За рулём": цикл "Самообслуживание автомобиля"
- Видеоинструкции канала "Ремонт ВАЗ своими руками" на YouTube
- Методичка "Типовые неисправности приборной панели" от автотехцентра "ВАЗ-Сервис"
