Замена лампы ближнего света Лады Калины своими руками

Статья обновлена: 18.08.2025

Своевременная замена перегоревшей лампы ближнего света в автомобиле Лада Калина – необходимая процедура для безопасной эксплуатации. Неисправность осветительного прибора не только ограничивает видимость в темное время суток, но и нарушает ПДД, что может повлечь штраф. Процедура замены не требует сложного оборудования, однако имеет ряд особенностей из-за компактного расположения фар в моторном отсеке.

В этом руководстве рассмотрим пошаговый процесс замены лампы ближнего света на Калине. Уделим внимание нюансам демонтажа защитных крышек, правильному отсоединению колодки питания и аккуратному извлечению перегоревшего элемента без повреждения патрона. Важно помнить: установка новой лампы требует осторожности – касание пальцами кварцевой колбы сокращает срок ее службы.

Ключевые меры безопасности перед началом работ

Замена лампы ближнего света требует строгого соблюдения правил безопасности. Несоблюдение этих мер может привести к повреждению электрооборудования автомобиля или травмам.

Перед любыми манипуляциями с электросистемой выполните обязательные подготовительные действия. Это исключит риски короткого замыкания, ожогов и некорректной работы световых приборов.

Обязательные подготовительные действия

Полное обесточивание системы:
- Выключите зажигание и извлеките ключ из замка
- Отсоедините отрицательную клемму аккумулятора
Охлаждение компонентов:
- Дождитесь полного остывания фар (минимум 30 минут после поездки)
- Не касайтесь стекла фары голыми руками – используйте чистые перчатки
Защита от статического электричества:
- Заземлитесь, прикоснувшись к металлической части кузова
- Избегайте синтетической одежды, создающей разряды
Подготовка рабочей зоны:
- Обеспечьте стабильное освещение переносной лампой
- Используйте защитные очки при работе с пружинными креплениями

Запрещённые действия	Причина ограничения
Применение силы при извлечении лампы	Риск разрушения цоколя и повреждения патрона
Касание колбы голыми пальцами	Жировые следы приводят к локальному перегреву и взрыву лампы
Работа при включённом зажигании	Опасность короткого замыкания и выгорания предохранителей

Необходимые инструменты для замены

Замена лампы ближнего света на Ладе-Калине требует минимального набора инструментов, которые обычно есть в гараже. Большинство операций выполняется вручную или с помощью простых приспособлений для удобства доступа к узлам фары.

Отдельно стоит подготовить новую лампу типа H7 (55W) – обязательно проверьте маркировку на упаковке. Использование неподходящих аналогов или ламп повышенной мощности приведёт к некорректной работе освещения или оплавлению проводки.

Основной комплект включает:

Чистые хлопчатобумажные перчатки – защищают колбу лампы от жировых следов
Крестообразная отвёртка – для демонтажа декоративной решётки радиатора (на некоторых модификациях)
Фонарик – для подсветки рабочей зоны в нише фары
Пинцет – поможет извлечь упавший фиксатор или поправить разъём

Дополнительно могут пригодиться:

Ветошь для очистки посадочного места от пыли
Диэлектрическая смазка для обработки контактов разъёма
Съёмник стопорных пружин (при сложностях с фиксаторами)

Перед началом работ обязательно отключите минусовую клемму аккумулятора – это исключит риск короткого замыкания при случайном контакте с проводкой. Убедитесь, что новая лампа полностью идентична старой по цоколю и мощности.

Особенности устройства фары Лады-Калины

Фара головного света на Ладе-Калине представляет собой неразборный герметичный блок-фару, объединяющий все оптические элементы в едином корпусе. Основные компоненты включают отражатель сложной формы, рассеиватель (стекло) из поликарбоната, корпус из термостойкого пластика, а также посадочные места для ламп ближнего и дальнего света, габаритных огней и поворотников.

Ключевой особенностью является модульная конструкция с задним доступом к лампам через технологические люки в моторном отсеке. Лампы ближнего света (как правило, типа H7) установлены в нижней части отражателя и закреплены при помощи пружинной фиксирующей скобы. Отвод конденсата обеспечивается через специальный сапун, предотвращающий запотевание при перепадах температур.

Специфика замены лампы ближнего света

Заднее расположение колодок: Электрические разъемы ламп находятся внутри корпуса фары, доступ к ним осуществляется только со стороны подкапотного пространства.
Пружинный фиксатор: Удержание лампы H7 обеспечивается жесткой проволочной скобой, требующей аккуратного отжима и последующей надежной фиксации после установки новой лампы.
Ориентация цоколя: Лампа H7 имеет асимметричные штифты на цоколе. Их необходимо точно совместить с пазами в посадочном гнезде фары во избежание перекоса.
Герметичность: На тыльной стороне каждой лампы установлен резиновый защитный колпак. Его плотная посадка обязательна для защиты от влаги и пыли.

Элемент	Тип/Материал	Примечание
Лампа ближнего света	H7 (55W)	Галогенная, цоколь PX26d
Рассеиватель	Поликарбонат	Устойчив к ударам, склонен к царапинам
Корпус фары	Термопластик	Чувствителен к перегреву
Фиксатор лампы	Стальная проволока	Требует приложения усилия для отстегивания

При замене категорически не допускается касание колбы новой лампы голыми пальцами – жировые следы приводят к локальному перегреву и сокращению ресурса. Рекомендуется использование чистых перчаток или салфетки. После установки обязательна проверка правильности светового пучка во избежание ослепления встречных водителей.

Где находится моторный отсек

Моторный отсек Лады Калины расположен в передней части автомобиля под капотом. Он содержит двигатель, аккумулятор, блок предохранителей и другие ключевые компоненты, необходимые для обслуживания фар.

Для доступа к лампам ближнего света требуется открыть капот, так как задняя часть блок-фары с посадочными гнездами ламп обращена именно в моторный отсек. Замена осуществляется исключительно из этого пространства.

Как открыть моторный отсек

Последовательность действий:

Потяните рычаг открытия капота в салоне (расположен слева под рулевой колонкой)
Перейдите к передку автомобиля, найдите под капотом предохранительный крючок
Сдвиньте крючок влево пальцем, одновременно приподнимая капот
Зафиксируйте капот на упорном стержне

Ориентиры в моторном отсеке для замены ламп:

Блок-фары расположены по краям передней панели
Левый модуль – за аккумуляторной батареей
Правый модуль – возле расширительного бачка

Элемент	Расположение относительно лампы
Аккумулятор	Загораживает доступ к левой лампе
Бачок омывателя	Между правой фарой и двигателем
Проводка фар	Верхняя часть задней стенки блок-фары

Поиск задней крышки блок-фары

Задняя крышка блок-фары расположена непосредственно на тыльной стороне фары в моторном отсеке. Для доступа к ней необходимо открыть капот и зафиксировать его надежно на упоре. Ищите пластиковый корпус округлой или прямоугольной формы (в зависимости от года выпуска авто) с отходящим от него жгутом проводов. Крышка плотно прилегает к корпусу фары и обычно имеет выступающий поворотный фиксатор по центру либо боковые защелки.

Ориентируйтесь на расположение фары: нужная крышка находится ближе к радиаторной решетке автомобиля (внутренняя часть фары относительно кузова), в отличие от крышки лампы дальнего света, которая расположена ближе к крылу. На Калинах первого поколения крышка ближнего света часто маркируется надписью "H7" или "Near Light", но визуально ее проще идентифицировать по более короткому проводу и центральному положению на блок-фаре.

Алгоритм поиска и идентификации

Откройте капот и найдите блок-фару со стороны заменяемой лампы
Проследите тыльную часть фары: крышка ближнего света расположена ближе к центру автомобиля
Определите тип крепления:
- Поворотный фиксатор (требует поворота против часовой стрелки)
- Боковые защелки (отжимаются пальцами одновременно)
Проверьте маркировку: возможны символы ◻ или ◯ с указанием типа лампы (H7)

Тип Калины	Расположение крышки	Особенности
1118 (1 поколение)	Центр блок-фары	Круглая крышка с поворотным замком
2192/2194 (2 поколение)	Смещение к радиатору	Прямоугольный кожух с защелками

Важно: не путайте с соседней крышкой габаритных огней – она существенно меньше по размеру и расположена выше или ниже основной. При отсутствии маркировки ориентируйтесь на толщину жгута проводов: у лампы ближнего света он заметно массивнее.

Идентификация крышки ближнего света

Крышки ламп ближнего света на Ладе-Калине расположены в моторном отсеке на задней стенке блок-фар. Для каждой фары предусмотрена отдельная крышка: левая (со стороны водителя) и правая (со стороны пассажира). Они находятся в зоне между радиаторной решеткой и аккумуляторным отсеком.

Искомая крышка имеет характерную круглую форму диаметром 5-6 см и изготовлена из черного пластика. На ее поверхности обычно присутствует маркировка в виде схематичного изображения фары с лучом света, направленным вниз под углом (символ ближнего света). В некоторых модификациях встречаются текстовые обозначения "Low Beam" или "Ближний".

Отличительные признаки

При идентификации учитывайте ключевые особенности:

Расположение относительно других элементов: находится ближе к центру автомобиля, в то время как крышка лампы дальнего света смещена к крылу, а поворотника – к краю фары.
Размер: существенно меньше защитного кожуха противотуманных фар (если установлены).
Тип крепления: фиксируется при помощи резьбового соединения (требует поворота против часовой стрелки для снятия).

Очистка зоны вокруг крышки от грязи

Перед снятием задней крышки фары критически важно очистить прилегающую область. Любая грязь, попавшая внутрь корпуса фары при демонтаже, осядет на отражателе или стекле, что ухудшит светопропускание и сократит срок службы новой лампы.

Используйте сухую чистую ветошь или щетку с мягким ворсом для удаления основного слоя пыли и крупных частиц. Особое внимание уделите пространству под резиновым уплотнителем крышки и стыкам пластиковых элементов кузова.

Алгоритм безопасной очистки

Сдуйте крупный мусор сжатым воздухом (баллончиком или компрессором) под углом в сторону от фары.
Жесткой кистью удалите засохшую грязь в труднодоступных местах (ребра жесткости, крепежные выступы).
Протрите зону вокруг крышки слегка влажной микрофибровой салфеткой без ворса. Избегайте обильного смачивания!
Дождитесь полного высыхания поверхности перед контактом с крышкой (2-3 минуты).

Категорически нельзя: применять мойку высокого давления, агрессивные растворители или обильно лить воду. Влага, попавшая в разъемы или через вентиляционные каналы фары, вызовет коррозию контактов и запотевание.

Правила отсоединения пылезащитного колпака

Перед началом работ убедитесь, что фары и подкапотное пространство полностью остыли. Откройте капот автомобиля и зафиксируйте его в верхнем положении, используя штатный упор. Определите местоположение пылезащитного колпака на задней части фары – это резиновая или пластиковая заглушка цилиндрической формы диаметром 5-7 см.

Очистите поверхность вокруг колпака от грязи сухой ветошью, чтобы предотвратить попадание мусора в оптику при демонтаже. Визуально проверьте тип крепления: на Калине чаще встречаются резиновые колпаки с тугой посадкой или пластиковые с фиксатором в виде резьбового кольца.

Технология демонтажа

Для резиновых колпаков:

Обхватите колпак пальцами за выступающий буртик
Поверните против часовой стрелки на 30-45 градусов
Плавно потяните на себя без резких движений

Важно: При сопротивлении слегка раскачивайте элемент из стороны в сторону, сохраняя усилие по оси фары. Не используйте острые инструменты – высок риск повреждения уплотнителя.

Для пластиковых колпаков с фиксатором:

Найдите на корпусе стопорную пружину или резьбовое кольцо
Нажмите пальцами на фиксатор до щелчка
Поверните крышку против часовой стрелки до упора
Извлеките колпак движением к себе

Тип колпака	Способ крепления	Усилие демонтажа
Резиновый	Распорная посадка	Умеренное (3-5 кг)
Пластиковый	Резьбовое кольцо	Минимальное (после отжима фиксатора)

После извлечения сразу осмотрите уплотнительные поверхности на предмет трещин или деформации. При обнаружении повреждений замените колпак – нарушение герметичности приведет к запотеванию фары.

Техника отключения контактного разъема

Перед извлечением лампы необходимо отсоединить питающий разъем. Он расположен непосредственно на тыльной части фары и фиксируется пластиковым зажимом. Не тяните за провода – это приведет к их повреждению.

Найдите прямоугольный корпус разъема с выступающим фиксатором посередине. Зажмите фиксатор большим и указательным пальцами, сдвигая язычок вниз до характерного щелчка. Приложите умеренное усилие – пластиковые элементы хрупкие.

Правильная последовательность действий

Очистите область вокруг разъема от грязи сухой тряпкой
Пальцами полностью обхватите корпус разъема с двух сторон
Большим пальцем нажмите на фиксирующий язычок до упора
Потяните корпус строго вдоль оси контактов на себя

Если разъем не поддается:

Проверьте полное отжатие фиксатора – иногда он западает
Аккуратно подденьте корпус плоской отверткой через мягкую ткань
Не применяйте масло или WD-40 – пластик может разрушиться

Тип разъема	Особенности
H7 (стандарт для Калины)	Прямоугольный корпус, один фиксирующий язычок сверху
H4 (на некоторых модификациях)	Круглое соединение с поворотным замком

После отсоединения сразу защитите контакты от влаги чистой ветошью. При установке нового разъема услышите четкий щелчок фиксатора – это гарантия надежного соединения.

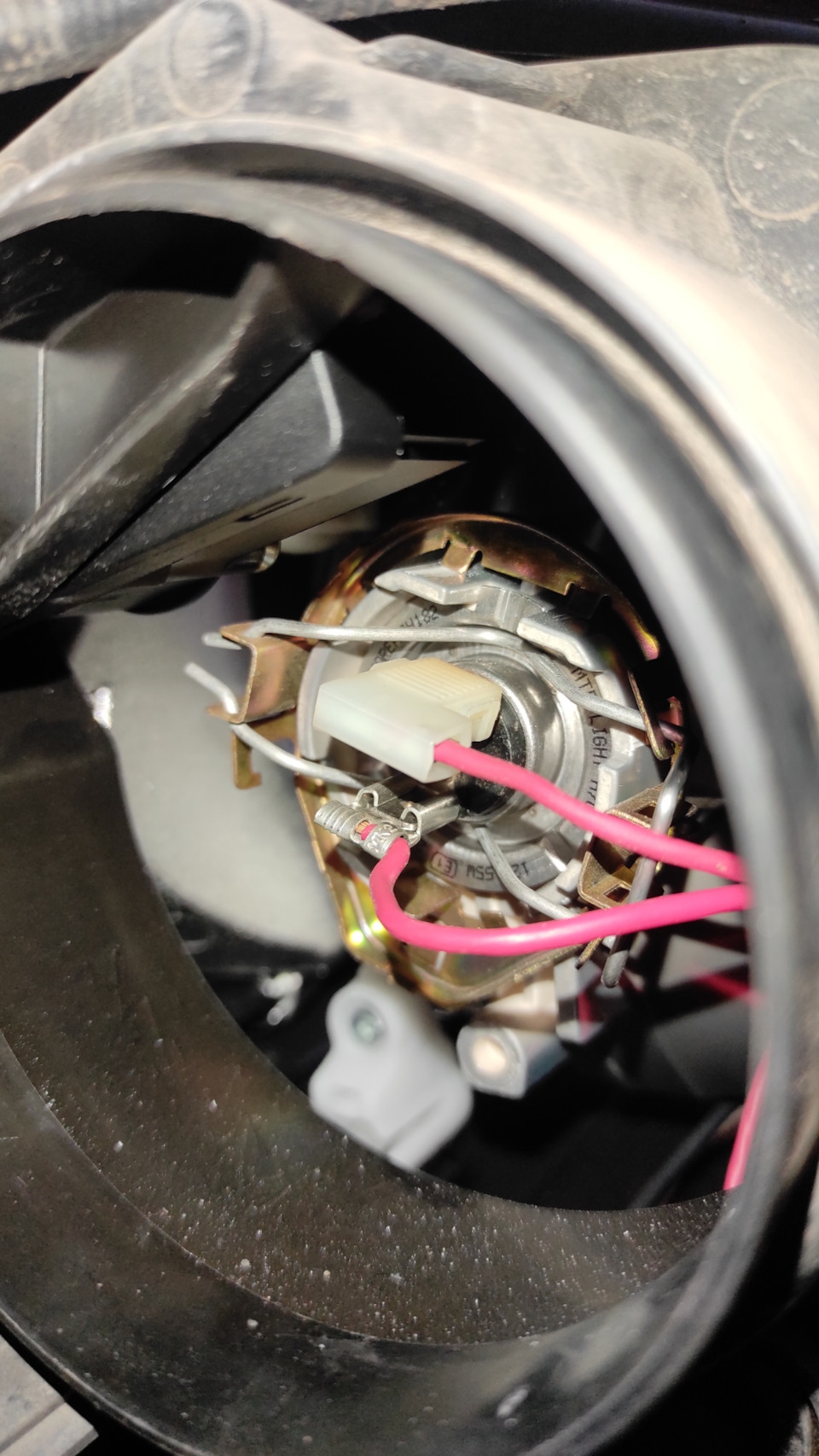

Освобождение пружинных фиксаторов лампы

Пружинный фиксатор лампы ближнего света на Калине представляет собой тонкую металлическую скобу в форме буквы «U» или «П». Он плотно удерживает корпус лампы в посадочном месте на задней части фары. Фиксатор закреплен в двух точках с помощью небольших металлических ушек или крючков и натянут под действием собственной упругости.

Для доступа к фиксатору необходимо снять резиновый пыльник фары, защищающий лампу от влаги и грязи. Аккуратно потяните его на себя. После снятия пыльника вы сразу увидите заднюю часть лампы с цоколем и металлический пружинный фиксатор, охватывающий ее корпус.

Действия по снятию фиксатора

Освобождение фиксатора требует осторожности:

Найдите концы фиксатора: Осмотрите фиксатор. Один его конец (часто с небольшим крючком или выступом) зацеплен неподвижно за ушко на корпусе фары. Второй, подвижный конец, зафиксирован в другом ушке или пазу под напряжением.
Сожмите подвижный конец: Кончиками пальцев или тонкой плоской отверткой (с крайней осторожностью, чтобы не поцарапать отражатель!) надавите на подвижный конец фиксатора вниз и немного в сторону (обычно к центру фары или вниз). Вам нужно сжать пружину, сдвинув конец фиксатора с его посадочного места (ушка или паза).
Отведите фиксатор в сторону: Как только подвижный конец выйдет из зацепления, аккуратно отведите весь пружинный фиксатор вверх или в сторону от лампы. Фиксатор должен полностью освободить корпус лампы и отойти достаточно далеко, чтобы не мешать извлечению.

Важно: Фиксатор находится под напряжением. При снятии крепко удерживайте его пальцами, чтобы он не выскочил и не травмировал вас или не потерялся в подкапотном пространстве. Не прикладывайте чрезмерную силу – если фиксатор не поддается, проверьте, правильно ли вы нажимаете на нужный конец и в правильном направлении.

Правильный захват цоколя отработавшей лампы

Для демонтажа старой лампы надежно обхватите пальцами металлический цоколь, избегая контакта со стеклянной колбой. Сильно надавите на лампу по направлению к задней части фары, одновременно поворачивая цоколь против часовой стрелки до характерного щелчка (ориентировочно на 15-20°).

Удерживайте цоколь строго перпендикулярно корпусу фары во время поворота, чтобы исключить перекос. При появлении сопротивления не прикладывайте избыточное усилие – проверьте правильность положения пальцев и отсутствие зацепа проводов за элементы корпуса.

Ключевые моменты при извлечении

Используйте сухую ткань – при потных или жирных руках цоколь может проскальзывать
Запрещено браться за проводку или разъем – тянуть только за металлическую часть цоколя
При коррозии цоколя: нанесите WD-40 на стык, выждите 2 минуты перед поворотом

Извлечение неисправной лампы H7

Отсоедините колодку с проводами от задней части лампы, нажав на пластиковый фиксатор и аккуратно потянув разъем от корпуса фары. Убедитесь, что не прилагаете чрезмерных усилий во избежание повреждения контактов.

Снимите резиновый защитный чехол, плотно закрывающий ламповый отсек: подденьте его край отверткой с плоским жалом или пальцами, после чего полностью стяните с посадочного места. Осмотрите чехол на предмет трещин или деформаций перед повторной установкой.

Последовательность демонтажа лампы

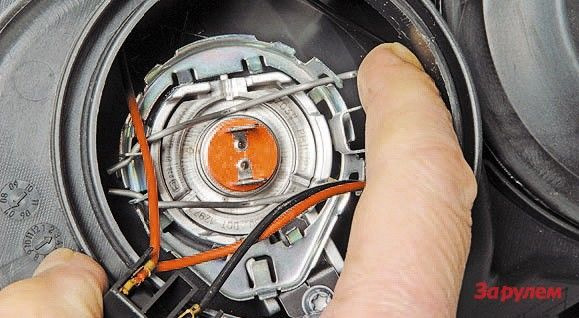

Найдите стальную пружинную скобу-фиксатор, удерживающую лампу в корпусе фары.
Пальцами сожмите боковые усики скобы внутрь до освобождения зацепления.
Отведите освобожденную скобу вверх или в сторону, полностью убрав ее с пути извлечения лампы.

Возьмитесь за цоколь неисправной лампы только через чистую ткань или салфетку – касание стеклянной колбы голыми пальцами недопустимо из-за риска загрязнения и последующего перегрева. Плавно вытяните лампу H7 строго назад по направляющим, контролируя положение контактов.

Тип лампы	Ориентация при извлечении
H7 (ближний свет)	Цоколем наружу без поворота

При затрудненном извлечении проверьте положение фиксирующих выступов цоколя – они должны совпадать с пазами в блоке фары. Не раскачивайте и не проворачивайте лампу во избежание разрушения стекла или повреждения отражателя.

Как держать новую лампу без касания колбы

Всегда используйте чистые одноразовые перчатки или салфетку из безворсового материала при работе с новой лампой. Жировые следы от пальцев на кварцевом стекле колбы при нагреве создают локальные температурные перепады, что неизбежно ведет к растрескиванию и сокращению срока службы.

Если защитных средств нет под рукой, держите лампу исключительно за цокольную часть, металлическое основание или пластиковые элементы корпуса. Контролируйте положение лампы так, чтобы пальцы физически не могли соприкоснуться со стеклянной поверхностью даже случайно.

Правильные зоны захвата

Металлический фланец – плоская площадка с контактами
Пластиковый корпус цоколя – рифленые участки H7-разъема
Керамическое основание – только для ламп с открытым цоколем

Категорически избегайте контакта с гладкой колбой или синим покрытием (если применяется). При установке в фару не прилагайте усилий к стеклянной части – корректируйте позицию только через жесткие элементы лампы.

Проверка меток ориентации на цоколе

Метки ориентации на цоколе лампы H4 критически важны для корректной работы ближнего света. Они гарантируют правильное позиционирование нитей накаливания относительно отражателя фары, формируя точную светотеневую границу. Пренебрежение этими метками приведет к ослеплению встречных водителей или недостаточной освещенности дороги.

На металлическом цоколе лампы H4 расположены три фиксирующих выступа разного размера. Самый крупный выступ (широкий базовый фланец) служит ключевой меткой. Дополнительно на пластиковом основании цоколя нанесена заводская маркировка – обычно выпуклая точка или треугольник, указывающая на верх лампы.

Алгоритм проверки и установки

Очистите цоколь от грязи и найдите широкий фиксирующий выступ – он должен быть ориентирован строго вертикально вверх.
Совместите широкий выступ с пазом "широкий ключ" в посадочном гнезде фары при установке.
Проверьте совпадение маркировки на пластиковом основании (точка/треугольник) с меткой "TOP" или стрелкой на корпусе фары.

Важно: После фиксации пружинной скобы проверьте отсутствие перекосов – цоколь должен плотно прилегать к фаре без зазоров.

Установка новой лампы в патрон

Достаньте новую лампу из упаковки, удерживая её строго за пластиковый корпус. Проверьте соответствие типа (H7 для ближнего света Калины) и отсутствие повреждений на колбе. Совместите три штырька цоколя с отверстиями в патроне, ориентируя самый тонкий штырёк вверх согласно метке.

Аккуратно вставьте лампу в посадочное гнездо до упора, не прилагая излишнего усилия. Убедитесь, что выступ на цоколе совпал с пазом патрона. Нажмите на металлический фиксатор (пружинную скобу) до характерного щелчка, надёжно закрепляющего лампу.

Критичные нюансы монтажа

Запрещено касаться стеклянной колбы голыми пальцами: жировые следы вызывают локальный перегрев и разрушение кварцевого стекла. Используйте чистые перчатки или салфетку
При установке держите лампу только за цокольную часть – деформация металлических элементов приводит к нарушению контакта
После фиксации проверьте неподвижность лампы: попробуйте слегка пошатать её пальцами – правильная установка исключает люфт
Убедитесь, что резиновый пыльник полностью облегает тыльную часть патрона, не допуская зазоров

Фиксация лампы пружинным зажимом

Пружинный зажим представляет собой U-образную металлическую скобу с крючком на одном конце и упругой петлёй на другом. Он надёжно прижимает цоколь лампы к посадочному месту в блок-фаре, предотвращая её смещение при вибрациях. Зажим расположен горизонтально над лампой ближнего света и фиксируется в пазах корпуса фары.

Для правильной установки выполните следующие шаги:

Убедитесь, что лампочка плотно вставлена в патрон до характерного щелчка.
Возьмите пружинный зажим за центральную часть, избегая контакта с крючком и петлёй.
Направьте крючок зажима в соответствующий паз на корпусе фары.
Сильно надавите на противоположный конец зажима (петлю) вниз до полной посадки в нижний паз.
Проверьте фиксацию: зажим должен быть параллелен земле без перекосов.

Важные нюансы:

При установке используйте перчатки – жир с пальцев сокращает срок службы колбы
Не применяйте инструменты: чрезмерное усилие повредит пластиковые пазы
Если зажим не фиксируется – проверьте положение крючка и лампы в посадочном гнезде

Ошибка	Последствие
Незащёлкнутый крючок	Выпадение лампы на ходу
Перекос зажима	Неравномерный световой пучок

После фиксации проверьте работу света до сборки элементов подкапотного пространства. При правильной установке пружина будет плотно прижимать лампу без люфтов.

Подключение контактного разъема

Аккуратно возьмите пластиковый разъем лампы, ориентируясь на его геометрическую форму и направляющий паз. Совместите разъем с ответной частью цоколя лампы, убедившись, что фиксирующий язычок на колодке соответствует вырезу на корпусе фары.

Плавно надавите на разъем до характерного щелчка – это означает, что фиксатор защелкнулся. Не прикладывайте чрезмерных усилий во избежание повреждения пластиковых элементов. Проверьте надежность соединения легким потягиванием колодки назад.

Критические нюансы подключения

Обязательно соблюдайте следующие требования:

Состояние контактов – очистите металлические штырьки разъема от окислов мягкой ветошью при их обнаружении
Полярность – перепутать положение невозможно благодаря асимметричной форме колодки
Защита от влаги – убедитесь в целостности резинового уплотнителя на задней крышке фары после установки

Ошибка	Последствие	Профилактика
Неполная фиксация	Пропадание света, окисление контактов	Контрольный щелчок при установке
Перекос колодки	Деформация штырьков лампы	Совмещение по направляющему пазу

После подключения включите ближний свет для проверки работоспособности, не устанавливая защитные крышки. При отсутствии свечения демонтируйте разъем и повторно проверьте посадку лампы в патрон.

Тест лампы перед сборкой

Перед установкой лампы в фару и финальной сборкой узла критически важно проверить ее работоспособность. Это исключит повторный демонтаж из-за заводского брака или повреждения при транспортировке. Подключите новую лампу к штатному разъему бортовой сети, предварительно отсоединенному от старой лампы.

Включите ближний свет на приборной панели и визуально убедитесь в стабильном свечении нити накаливания. Проверьте отсутствие мерцаний или неравномерной яркости. Убедитесь, что цоколь плотно сидит в разъеме и не искрит при легком пошатывании.

Ключевые моменты проверки

Полярность подключения: Сравните расположение контактов на разъеме и цоколе лампы. При ошибке лампа не загорится.
Целостность колбы: Осмотрите стекло на микротрещины, особенно у основания.
Плотность контакта: Разъем не должен болтаться – плохое соединение вызывает перегрев.

Зафиксируйте лампу в разъеме до характерного щелчка фиксатора.
Включите зажигание и активируйте ближний свет.
Оцените яркость и равномерность свечения 10-15 секунд.
Выключите свет и аккуратно отсоедините лампу, нажав на фиксатор.

Пропуск этого этапа – основная причина возврата к разборке фары после монтажа неисправной лампы.

Особенности установки пылезащитного колпака

Пылезащитный колпак обеспечивает герметичность фары, защищая лампу и отражатель от влаги, пыли и грязи. Его правильный монтаж критичен для предотвращения запотевания оптики и коррозии контактов. Колпак оснащен резиновым уплотнителем и фиксирующим механизмом, требующим точного позиционирования.

Неполное прилегание или перекос колпака приведет к нарушению герметичности фары. Это вызывает конденсат на внутренней поверхности стекла, окисление цоколя лампы и сокращение срока ее службы. В критических случаях возможно короткое замыкание из-за попадания воды в блок фары.

Ключевые правила монтажа

Перед установкой очистите посадочное место от песка и грязи
Совместите фиксаторы колпака с пазами на корпусе фары
Равномерно прижмите колпак до контакта уплотнителя с фарой
Поверните колпак по часовой стрелке до щелчка (обычно на 10-15°)

Контрольные точки после установки:

Отсутствие зазоров по всему периметру колпака
Резиновая прокладка должна быть равномерно обжата
Фиксаторы обязаны полностью зайти в пазы без перекоса

Очистка стекла фары после замены

После установки новой лампы критически важно очистить внутреннюю поверхность стекла фары от случайных загрязнений. Отпечатки пальцев или пыль на колбе значительно снижают светопропускание и создают неравномерное пятно света.

Используйте безворсовую салфетку из микрофибры, слегка смоченную медицинским спиртом (изопропанолом). Тщательно протрите стеклянную колбу лампы, кварцевое покрытие отражателя и внутреннюю поверхность рассеивателя фары, избегая контакта с металлическим цоколем.

Этапы финальной очистки

Действуйте последовательно для гарантии результата:

Визуальный осмотр под разными углами для выявления разводов и пятен
Повторная обработка труднодоступных зон ватной палочкой с алкоголем
Контрольная просушка в течение 2-3 минут перед установкой лампы в корпус

Категорически запрещено:

Использовать ацетон или растворители – разрушают кварцевое напыление
Применять бумажные салфетки – оставляют микроцарапины
Трогать колбу голыми руками после очистки

Ошибка	Последствие
Жирные пятна на стекле	Перегрев и растрескивание колбы
Ворсинки на отражателе	Тени в световом пучке

Убедитесь в отсутствии разводов при помощи фонарика под прямым углом. После монтажа фары проверьте границы светотеневой линии на стене – четкая горизонтальная граница подтвердит качество очистки.

Повторная проверка работы ближнего света

После установки новой лампы включите ближний свет на приборной панели, не закрывая капот, чтобы визуально оценить результат работы.

Убедитесь, что оба световых пучка (правый и левый) горят одинаково ярко, без затемненных участков или мерцания, а луч направлен корректно – не слишком высоко или низко относительно дорожного покрытия.

Ключевые этапы проверки

Контрольные действия:

Включите зажигание и активируйте ближний свет.
Проверьте работу лампы со стороны установки (визуально через фару).
Сравните интенсивность света с другой фарой.

Возможные проблемы и решения:

Лампа не горит: перепроверьте фиксацию колодки и посадку цоколя в патроне.
Свет неравномерный: убедитесь, что пружинный фиксатор плотно прижимает лампу.
Луч смещен: отрегулируйте фару винтами корректора при необходимости.

Если лампа перегорает повторно или работает некорректно, проверьте состояние электропроводки и предохранитель F4 (15А) в монтажном блоке салона.

Если новая лампа не включается: первичная диагностика

После установки новой лампы ближнего света на Ладе Калине отсутствие ее работы требует последовательной проверки ключевых узлов. Начните с визуального осмотра контактов и целостности элементов, прежде чем переходить к электрическим измерениям.

Убедитесь, что проблема не вызвана банальными причинами: неправильной установкой лампы или перегоревшим предохранителем. Проверьте обе фары – если не работает только одна, это сужает круг возможных неисправностей.

Основные этапы проверки

Позиционирование лампы: Проверьте, полностью ли зафиксирована лампа в патроне. Колодка должна встать со щелчком, а фиксирующая скоба – плотно прижимать корпус лампы.
Состояние контактов: Осмотрите разъем подключения на предмет окисления, загрязнения или деформации штырьков. Очистите контакты спиртом или WD-40 при необходимости.
Целостность предохранителя: Найдите в монтажном блоке (расположен в салоне слева от руля или под капотом) предохранитель, отвечающий за ближний свет соответствующей фары (обычно F1-F2 для левой/правой). Замените при перегорании.

Проверка электрической цепи

Тест напряжения: Включите зажигание и ближний свет. Мультиметром в режиме вольтметра проверьте наличие 12В между контактами в разъеме фары (один контакт – «+», второй – «масса»).
Проверка «массы»: Если напряжение отсутствует, коснитесь черным щупом мультиметра кузова автомобиля (чистая металлическая поверхность), красным – плюсового контакта разъема. Отсутствие 12В указывает на обрыв в цепи питания.
Тест лампы: Проверьте новую лампу мультиметром в режиме прозвонки или подключив напрямую к АКБ (кратковременно!). Убедитесь в ее исправности.

Симптом	Вероятная причина	Действие
Лампа не горит, предохранитель цел	Плохой контакт в разъеме, обрыв провода, неисправное реле	Проверить напряжение в разъеме, прозвонить цепь
Лампа мигает или тускло светит	Слабое крепление, окисление контактов, падение напряжения	Зачистить контакты, проверить соединения массы
Не горит только одна фара	Неисправность лампы, проблемы с разъемом или проводкой конкретной фары	Поменять лампы местами, проверить разъем

Важно: При проверке цепи питания убедитесь, что мультиметр подключен корректно, а контакты разъема не замкнуты между собой. Если диагностика не выявила проблем – возможна неисправность блока управления светом или повреждение проводки, требующее углубленного ремонта.

Правильная утилизация старой лампы

После замены лампы ближнего света на Ладе-Калине категорически запрещено выбрасывать отработавшую лампу в обычный мусорный контейнер. Галогенные и ксеноновые лампы содержат токсичные компоненты (ртуть, галогениды металлов), которые при повреждении колбы загрязняют почву и грунтовые воды.

Разбитая лампа выделяет пары ртути, опасные для дыхательной системы человека. Стеклянные осколки с острыми кромками могут травмировать работников коммунальных служб при ручной сортировке отходов.

Способы безопасной сдачи

Специализированные экобоксы – оранжевые контейнеры у гипермаркетов (Леруа Мерлен, ИКЕА) или управляющих компаний
Ремонтные сервисы – большинство автотехцентров принимают лампы бесплатно
Мобильные пункты приёма – график работы экомобилей публикуется на сайтах городских администраций

Тип лампы	Класс опасности	Средний вес (г)
Галогенная h21	III (умеренно опасная)	95
Ксеноновая D2S	I (чрезвычайно опасная)	110

Важно: Перед сдачей оберните лампу плотной бумагой или поместите в заводскую упаковку от новой лампы. При наличии сколов на колбе – используйте герметичный пластиковый контейнер.

Сравнение ламп H7 разных производителей

При выборе лампы H7 для Лады Калины ключевыми параметрами становятся световой поток, срок службы, цветовая температура и устойчивость к вибрациям. Бюджетные варианты часто проигрывают в яркости и долговечности, тогда как премиальные бренды используют улучшенные газы и покрытия колбы для повышения эффективности. Важно учитывать соответствие стандартам ECE (для легального использования на дорогах РФ) и реальные отзывы о работе в условиях отечественного бездорожья.

Цветовая температура в диапазоне 3500-5000K обеспечивает баланс между комфортом зрения и информативностью светотеневой границы. Лампы свыше 6000K дают неестественный синий оттенок, снижающий контрастность в дождь или туман. Энергопотребление у всех H7 стандартизировано (55W), но качество цоколя и кварцевого стекла напрямую влияет на устойчивость к перепадам напряжения и температурным деформациям.

Производитель	Модель	Яркость (лм)	Ресурс (часов)	Цвет (K)	Особенности
Osram	Night Breaker Laser	1500	400	3700	+150% света vs стандарт, синее покрытие колбы
Philips	RacingVision	1650	350	3500	Усиленная нить накала, кварцевое стекло
Bosch	Pure Light	1400	600	3200	Антивибрационное крепление нити, влагозащита
PIAA	Super Plasma GT-X	1200	2200	5000	Ионное напыление, керамический цоколь
Станарт	H7 STANDARD	1000	300	2900	Бюджетный аналог, базовые характеристики

Типовые ошибки при установке пружинного фиксатора

Неправильное позиционирование фиксатора перед монтажом – распространённая проблема. Многие пытаются закрепить его без совмещения пазов на корпусе фары и выступах на лампе, что приводит к перекосу и ненадёжной посадке.

Приложение излишнего усилия при защёлкивании – вторая частая ошибка. Это провоцирует деформацию металлической скобы или поломку пластиковых элементов крепления, особенно в мороз, когда детали становятся хрупкими.

Критические последствия ошибок

Неполная фиксация лампы – вибрация вызывает смещение цоколя, что сокращает срок службы лампы и ухудшает световой поток.
Повреждение фиксатора – погнутая скоба теряет пружинные свойства и не обеспечивает прижим, требуя замены детали.
Окисление контактов – неплотное прилегание колбы приводит к попаданию влаги в блок фары.

Ошибка	Результат	Решение
Скоба надета поверх ушек лампы, а не между ними	Лампа выпадает при движении	Снять фиксатор, проверить совпадение маркеров на цоколе и фаре
Завод усиков фиксатора не под корпус фары, а на пластиковые выступы	Трещина посадочного места	Убедиться, что крючки заходят строго под металлическую платформу

Проверяйте чёткую посадку лампы в паз до щелчка перед фиксацией скобой.
Контролируйте параллельность пружины относительно фары при нажатии – перекос сигнализирует о неправильном монтаже.
Не используйте инструменты для прижима: усилие создаётся только большими пальцами рук.

Что делать при падении лампы в фару

Если лампа выскользнула и упала в корпус фары, немедленно прекратите попытки установки. Ни в коем случае не включайте ближний свет – это может привести к короткому замыканию или расплавлению пластиковых деталей корпуса. Убедитесь, что ключ зажигания вынут, а проводка отключена от цоколя.

Попробуйте извлечь лампу без разборки фары. Используйте длинный пинцет с тонкими губками или магнитный инструмент на гибкой основе. Аккуратно направляйте лампу к технологическому отверстию, избегая резких движений, которые могут повредить отражатель. Если лампа застряла в узком месте, слегка встряхните фару, придерживая её корпус.

Если извлечь не удалось

При невозможности достать лампу подручными средствами потребуется демонтаж фары. Действуйте по инструкции:

Отсоедините минусовую клемму аккумулятора
Снимите декоративную решётку радиатора:
- Выкрутите саморезы крепления сверху
- Отщёлкните пластиковые фиксаторы по краям
Открутите крепёжные болты фары:

Расположение Количество

Сверху у капота 2 шт

Со стороны крыла 1 шт
Отсоедините разъёмы питания и габаритных огней
Аккуратно выдвиньте фару вперёд

После снятия переверните фару стеклом вниз и потрясите, чтобы лампа сместилась к монтажному отверстию. Если требуется – используйте сжатый воздух для продувки через дренажные каналы. Перед установкой фары обратно убедитесь в чистоте внутренней поверхности и отсутствии посторонних предметов.

Важно: При повторном монтаже фары проверьте герметичность стыков – зазоры могут привести к запотеванию.

Определение положения лампы по меткам

На корпусе фары Калины, в непосредственной близости от посадочного места лампы ближнего света (обычно H7), производителем нанесены специальные метки. Эти метки имеют форму стрелок или треугольников, отлитых непосредственно в пластике корпуса фары вместе с другими элементами. Они служат единственным надежным ориентиром для правильной ориентации лампы в гнезде.

Цоколь новой лампы H7 также обладает конструктивной асимметрией – на его металлическом ободке расположены три выступа разного размера и формы. Ключевая задача – совместить уникальный профиль этих выступов на цоколе лампы с контуром пазов внутри гнезда на фаре, ориентируясь именно на совпадение с указательными метками. Попытка установить лампу "на глаз" или с силой гарантированно приведет к неправильной фиксации и плохому свету.

Алгоритм совмещения меток:

Внимательно осмотрите гнездо фары: найдите выступающие пластиковые указатели (чаще всего это две соседние стрелки или треугольник с четко выраженным острием).
Возьмите новую лампу H7 и изучите ее цоколь: вы увидите один самый крупный выступ (широкий "ключ") и два выступа меньшего размера.
Поворачивайте лампу в руках так, чтобы самый крупный выступ на цоколе лампы совпал по направлению с острием основной метки (самой заметной стрелки) на корпусе фары.
Ориентируйтесь на положение малых выступов – они должны оказаться по разные стороны от второй метки или соответствовать ее контуру.

Правильно сориентированная лампа входит в гнездо свободно, без усилий и перекосов, до характерного щелчка фиксатора. Если лампа не встает – ни в коем случае не давите, выньте ее и сверьте положение выступов с метками заново. Неправильная установка вызовет затенение части светового пучка, ускоренный выход лампы из строя или оплавление пластика фары.

Особенности работы с левой фарой

Замена лампочки ближнего света в левой фаре на Калине осложнена близким расположением аккумуляторной батареи и подводящих проводов. Требуется частичный демонтаж элементов силового агрегата для обеспечения доступа к задней части фары.

Основная сложность заключается в ограниченном рабочем пространстве – рука не помещается между АКБ и фарой без предварительной подготовки. Необходимо строго соблюдать последовательность действий, чтобы избежать повреждения проводки или пластиковых элементов корпуса.

Пошаговый алгоритм работ

Отсоедините минусовую клемму АКБ для исключения короткого замыкания
Демонтируйте воздушный фильтр:
- Открутите 3 гайки крепления корпуса фильтра ключом на 10
- Отсоедините патрубок дроссельного узла
- Аккуратно извлеките корпус фильтра вверх
Снимите защитную крышку фары:
- Поверните пластиковую заглушку против часовой стрелки
- Потяните крышку на себя, преодолевая резиновые уплотнители
Извлеките неисправную лампу:
- Отожмите фиксирующую скобу из пружинной проволоки
- Достаньте лампочку, удерживая за цоколь (не касаясь колбы!)

Ключевое отличие от правой фары	Необходимые действия
Блокировка доступа АКБ	Обязательный демонтаж корпуса воздушного фильтра
Риск повреждения клемм	Изоляция плюсового вывода АКБ тряпичной ветошью

Важно: при установке новой лампы H7 проверьте правильность позиционирования цоколя – фиксатор должен войти в паз с характерным щелчком. Не затягивайте пружинную скобу чрезмерным усилием во избежание поломки креплений.

После сборки обязательно включите ближний свет для проверки работы до установки корпуса воздушного фильтра. Это позволит оперативно исправить ошибку монтажа без повторного демонтажа.

Особенности замены лампы ближнего света в правой фаре

Доступ к правой фаре Лады-Калины существенно осложнен расположением аккумуляторной батареи. Она перекрывает рабочую зону, ограничивая пространство для манипуляций руками и инструментами. Дополнительные помехи создают бачок омывателя и подводящие патрубки, требующие осторожности при демонтаже.

Для безопасного проведения работ необходимо предварительно обесточить электросистему автомобиля. Обязательно отсоедините отрицательную клемму аккумулятора (-) перед началом процедуры. Это исключит риск короткого замыкания при случайном контакте с клеммами лампы или проводкой фары.

Последовательность действий

Демонтаж аккумулятора:
- Ключом на 10 мм ослабьте гайку крепления "массы" на клемме (-)
- Снимите клемму с аккумулятора и отведите провод в сторону
- Открутите прижимную планку батареи (гайка на 13 мм)
- Извлеките аккумулятор из моторного отсека
Подготовка фары:
- Снимите резиновый пыльник задней части фары
- Отожмите стальной пружинный фиксатор лампы (требует усилия)
- Извлеките цоколь лампы вместе с проводами
Замена лампы:
- Вытащите старую лампу из цоколя строго за основание
- Новую лампу установите в цоколь, не касаясь колбы пальцами
- Проверьте плотность посадки лампы в пазах
Обратная сборка:
- Вставьте цоколь в фару до щелчка фиксатора
- Проверьте положение пружинной скобы
- Установите резиновый пыльник, контролируя герметичность
- Верните аккумулятор на место, закрепите клемму (-)

При установке лампы обязательно сверяйтесь с маркировкой цоколя – пазы должны совпадать с направляющими фары. Неправильная ориентация приведет к некорректному светораспределению. После подключения аккумулятора проверьте работу ближнего света до закрытия капота.

Отличие процесса для модификаций с кондиционером

На модификациях Лады-Калины, оснащённых кондиционером, доступ к лампам ближнего света существенно осложнён из-за расположения компонентов климатической системы. Основная сложность заключается в плотной компоновке подкапотного пространства: патрубки кондиционера и его радиатор частично перекрывают зону вокруг фар, ограничивая свободное рабочее пространство.

Для замены лампы потребуется демонтировать воздуховод или патрубок системы кондиционирования, расположенный непосредственно перед блоком фары. Этот элемент крепится пластиковыми хомутами или фиксаторами, которые необходимо аккуратно ослабить. При этом крайне важно избегать резких усилий, чтобы не повредить хрупкие соединения системы хладагента.

Алгоритм действий

Снять клемму «минус» с аккумулятора для исключения короткого замыкания.
Освободить крепления воздуховода/патрубка кондиционера:
- Ослабить винтовые хомуты отверткой.
- Аккуратно отвести элемент в сторону, не перегибая трубки.
Отсоединить колодку питания лампы через образовавшийся зазор.
Выдавить пружинный фиксатор лампы (требует манипуляций в стеснённых условиях).
Извлечь старую лампу, удерживая за цоколь (не касаясь стеклянной колбы голыми руками!).

Компонент	Без кондиционера	С кондиционером
Воздуховод/патрубок	Отсутствует в зоне работ	Требует временного демонтажа
Свободное пространство	Достаточное для рук	Крайне ограниченное
Риск повреждений	Минимальный	Высокий (хрупкие трубки кондиционера)

После установки новой лампы все демонтированные компоненты системы кондиционирования необходимо вернуть на штатные места, надёжно затянув хомуты. Пренебрежение этим шагом может вызвать разгерметизацию и утечку фреона. Для удобства рекомендуется использовать зеркало или эндоскоп при проверке положения лампы в патроне.

Замена лампочки ближнего света без снятия аккумулятора на Калине

Основная сложность при работе без демонтажа АКБ – ограниченное пространство для манипуляций в моторном отсеке, особенно со стороны аккумуляторного отсека. Для правой лампы (по ходу движения) доступ частично перекрыт бачком омывателя и элементами кузова, слева – корпусом воздушного фильтра и самим аккумулятором.

Ключевое преимущество метода – сохранение настроек бортовой электроники (часы, ЭБУ) и отсутствие необходимости ослаблять клеммы. Несмотря на тесноту, операция выполнима за 15-30 минут при условии аккуратности и правильной последовательности действий.

Пошаговая инструкция

Необходимые инструменты: новая лампа H7 (55W), перчатки, фонарик, крестообразная отвертка, сухая ткань.

Откройте капот, зафиксируйте упором
Демонтируйте защитные резиновые колпаки:
- Потяните колпак на себя, вращая слегка влево-вправо
- Извлеките аккуратно, не повредив гофру
Отсоедините питающий разъем:
- Нажмите на пластиковый фиксатор разъема
- Потяните корпус разъема от цоколя лампы
Освободите пружинный фиксатор:
- Отогните вниз металлическую скобу (пружину)
- Зафиксируйте ее в нижнем положении
Извлеките перегоревшую лампу:
- Возьмитесь за цоколь (не за стеклянную колбу!)
- Покачивая из стороны в сторону, вытащите лампу наружу

Установка новой лампы:

Протрите цоколь новой лампы сухой тканью (не касайтесь колбы пальцами!)
Совместите выступы цоколя с пазами на корпусе фары
Вдавите лампу до упора, зафиксируйте пружинным фиксатором
Подсоедините разъем питания до характерного щелчка
Установите резиновый колпак, проверив герметичность посадки

Важно: Перед включением проверьте правильность позиционирования лампы и отсутствие зазоров в местах соединений. При замене левой лампы временно снимите бачок омывателя (2 болта под отвертку) для улучшения доступа.

Защита рук от острых элементов фары

При замене лампы ближнего света на Ладе-Калине велик риск порезать руки о металлические кронштейны и пластиковые фиксаторы внутри фары. Острые заусенцы на пластмассовых деталях и жесткие края металлических элементов могут оставить глубокие царапины даже при аккуратном обращении.

Особую опасность представляют пружинные зажимы крепления лампы – их стальные усики часто имеют заостренные концы. Также травмоопасны кромки защитного резинового пыльника фары и края отражателя, которые при неосторожном движении повреждают кожу.

Способы защиты

Механические перчатки: Используйте плотные перчатки из нейлона или кожи с текстурированным покрытием для надежного захвата деталей.
Изолента/скотч: Обмотайте острые кромки металлических кронштейнов перед началом работ.
Пинцет с силиконовыми наконечниками: Для манипуляций с пружинными фиксаторами без контакта рук с металлом.
Специальные накладки: Временно установите резиновые или поролоновые прокладки на опасные элементы после снятия фары.

Элемент	Риск	Защитное средство
Пружинный зажим	Проколы кожи	Плотные перчатки + пинцет
Кромки отражателя	Порезы	Изолента на края
Резиновый пыльник	Задиры кожи	Силиконовая смазка на края

Важно: Даже в перчатках избегайте сильного давления на пластиковые детали – хрупкий материал может треснуть, образовав новые острые фрагменты. После завершения работ обработайте царапины на руках антисептиком независимо от наличия видимых повреждений.

Контроль положения резинового уплотнителя

После установки новой лампы в блок-фару критически важно проверить состояние резинового уплотнителя. Этот элемент предотвращает попадание влаги, пыли и грязи внутрь фары, защищая контакты и отражатель от коррозии и помутнения. Любое смещение или перекос колпака приведёт к разгерметизации узла.

Убедитесь, что уплотнитель равномерно прилегает к корпусу фары по всему периметру, без заломов и выступающих участков. Особое внимание уделите нижней части, где чаще всего образуются зазоры из-за неправильной укладки проводов. Пальцами аккуратно пройдитесь по краю колпака, вдавливая резину в посадочный паз.

Ключевые требования к герметизации

Провода лампы должны лежать в специальных канавках колпака, не прижимая и не деформируя уплотнитель
Внутренняя поверхность колпака обязана быть абсолютно сухой – проверьте салфеткой после монтажа
При наличии фиксаторов (пластиковых "усов") убедитесь в их полном защёлкивании по контуру

Важно: Если уплотнитель потерял эластичность или имеет трещины – замените колпак немедленно. Использование силиконового герметика для "ремонта" недопустимо – это нарушит тепловой режим фары.

Визуальный осмотр установленной лампы

Убедитесь, что лампа плотно и правильно сидит в посадочном гнезде. Пальцами (не касаясь стекла колбы) аккуратно пошевелите цоколь – он не должен шататься или свободно двигаться. Корпус лампы должен быть ориентирован строго согласно пазам и выступам на цоколе и в блок-фаре, без перекосов.

Внимательно осмотрите стеклянную колбу лампы на предмет любых повреждений: трещин, сколов, потемнений (особенно характерного серого или белого налета внутри) или нарушения герметичности. Проверьте состояние и целостность металлического цоколя – на нем не должно быть вмятин, глубоких царапин или следов оплавления.

Ключевые элементы для проверки

Правильная ориентация: Убедитесь, что фиксирующие усики (лепестки) цоколя точно совпали с пазами в корпусе фары, а сама лампа села ровно, без перекоса в одну сторону.
Целостность контактов: Осмотрите металлические контактные площадки (или штырьки) на задней части цоколя лампы. На них не должно быть сильного окисления (зеленый или белый налет), нагара, подгорания или коррозии.
Состояние уплотнителя: Проверьте резиновый пыльник (если он используется для вашей лампы). Он должен быть чистым, без разрывов, плотно облегать цоколь и надежно закрывать отверстие в задней части фары.
Проверка маркировки: Сверим маркировку на цоколе установленной лампы (например, H7 12V 55W) с рекомендованным типом для вашей Калины. Использование лампы с неправильными параметрами мощности или типа опасно!
Нити накаливания: Внимательно рассмотрите нить накаливания внутри колбы через стекло. Она должна быть целой, не иметь явных обрывов или провисаний. Наличие темного налета на внутренней поверхности колбы часто указывает на перегорание.

Корректировка светового пучка после замены

После установки новой лампы обязательно проверьте и при необходимости отрегулируйте положение светового пучка. Неправильная настройка ослепляет встречных водителей и ухудшает видимость дороги.

Для регулировки подготовьте ровную площадку у вертикальной стены (гараж, забор). Автомобиль должен стоять перпендикулярно поверхности на расстоянии 5 метров с полной загрузкой водительского места и топливным баком, заполненным минимум наполовину.

Процесс регулировки

Найдите регулировочные винты на корпусе фары:

Вертикальная коррекция: винт с маркировкой «↑↓» (сверху или сбоку фары)
Горизонтальная коррекция: винт с маркировкой «↔» (обычно с торца)

Порядок действий:

Включите ближний свет и откройте капот
На стене отметьте центр светового пятна каждой фары мелом
Сравните высоту точек: центр пучка должен быть ниже центра фары на 55 мм (для 5 метров)
Крутите вертикальный винт шестигранником на 6 мм до совпадения с меткой
Проверьте симметрию: левый край световой границы должен проходить через правую отметку встречной фары

Параметр	Норматив
Расстояние до стены	5 метров
Смещение центра пучка	55 мм ниже оси фары
Горизонтальное отклонение	Не более 2% вправо

После корректировки проверьте освещение в движении по неосвещенному участку дороги. При сохранении проблем обратитесь на СТО для диагностики креплений фары или электропроводки.

Финальная проверка работы света фар

После установки новой лампы включите зажигание и активируйте ближний свет фар через штатный переключатель в салоне автомобиля. Выйдите из машины и визуально убедитесь, что обе фары излучают ровный пучок света одинаковой интенсивности без затемненных участков или мерцания.

Обратите особое внимание на корректность работы новой лампы: свет должен быть направлен строго вперед без засвета вверх или вбок. При выявлении неравномерности свечения (например, одна фара светит ярче/тусклее) или отсутствии света в одной из секций немедленно заглушите двигатель для повторной диагностики.

Типичные проблемы после замены

Лампа не зафиксирована – слышен дребезг при движении. Требуется разобрать узел и проверить посадку цоколя в патроне.
Перекошен уплотнитель – в блок фары проникает влага. Необходимо снять фару и переустановить резиновый колпак без перегибов.
Несовпадение контактов – лампа не светит, хотя питание есть. Проверьте совмещение штекеров и целостность проводов.

При успешной проверке установите на место защитные кожухи и пластиковые декоративные крышки колесных арок, зафиксировав их штатными креплениями. Рекомендуется дополнительно проверить регулировку светового пучка на стенде после замены ламп.

Список источников

При подготовке материала использовались следующие источники информации.

Все рекомендации проверены на соответствие модели Лада Калина.

Официальное руководство по эксплуатации Лада Калина
Инструкции с автомобильного портала "Калина-клуб"
Видео-инструкции на платформе YouTube от автоблогеров
Форумы владельцев Lada Kalina на Drive2.ru
Технические статьи на специализированном сайте "Авторевю"
Практические рекомендации автослесарей сервиса Lada

Расположение	Количество
Сверху у капота	2 шт
Со стороны крыла	1 шт
