Замена масла в АКПП Hyundai ix35 - инструкция, тонкости, рекомендации

Статья обновлена: 18.08.2025

Своевременная замена масла в автоматической коробке передач – ключевое условие для долгой и бесперебойной работы трансмиссии Hyundai ix35.

Данная процедура требует понимания специфики конструкции АКПП, использования правильных материалов и строгого соблюдения технологии.

В этом руководстве подробно разберем пошаговый алгоритм замены, выделим важные особенности процесса для ix35 и дадим практические советы, основанные на опыте автомехаников.

Необходимые инструменты и материалы для процедуры замены

Подготовка правильного набора инструментов и расходников – критически важный этап перед началом работ. Отсутствие необходимых предметов может прервать процесс или привести к некорректному выполнению операции.

Убедитесь, что все элементы соответствуют спецификациям производителя для Hyundai IX35. Использование неподходящих жидкостей или приспособлений способно нанести ущерб автоматической трансмиссии.

Основные расходные материалы

Трансмиссионное масло (ATF): Только оригинальное Hyundai SP-IV или SP-IV-RR (6-7 литров для полной замены)
Новый фильтр АКПП: Совместимый с двигателем G4KD/G4KE (обязательно с уплотнительной резинкой)
Прокладка поддона: Фирменная резиновая (рекомендовано) или качественная картонная
Очиститель: Специализированный для удаления старых герметиков (напр. Liqui Moly LM-508)

Инструменты

Головка или торцевой ключ на 10 мм (для защиты АКБ)
Ключ-трещотка с удлинителем и головкой на 12 мм (крепление поддона)
Динамометрический ключ (диапазон 10-50 Нм)
Воронка с длинным гибким носиком
Емкости для сбора отработки (общий объем не менее 5 л)
Шприц масляный или насос для заливки ATF
Щетка по металлу и ветошь без ворса
Домкрат и подставки/пандусы

Тип работ	Рекомендуемые моменты затяжки
Болты поддона АКПП	9.8–11.8 Нм
Пробка сливного отверстия	40–44 Нм
Клеммы АКБ	5.4–6.6 Нм

Дополнительно: Защитные очки, перчатки нитриловые, медная смазка для болтов поддона. При замене без снятия поддона потребуется насос для откачки жидкости через щуп.

Определение подходящего типа трансмиссионного масла

Правильный выбор масла критичен для долговечности АКПП Hyundai ix35. Производитель строго регламентирует допуски и спецификации, а использование неподходящей жидкости приводит к ускоренному износу фрикционов, соленоидов и планетарных механизмов. Игнорирование требований к вязкости и химическому составу гарантированно сокращает ресурс трансмиссии.

Для определения нужного типа масла первым шагом всегда является изучение сервисной книжки автомобиля и технических документов АКПП. Ключевую роль играет код трансмиссии (например, A6GF1, A6MF1), который указан на идентификационной табличке коробки передач или в VIN-декодере. Этот код однозначно определяет спецификацию масла, рекомендованную заводом-изготовителем.

Ключевые параметры выбора

Обязательные требования:

Спецификация Hyundai: Основным стандартом для большинства ix35 является Hyundai Genuine ATF SP-IV. Поздние модели (после 2015 г.) могут требовать SP-IV M или SP-VI.
Международные аналоги: Допустимы масла с одобрениями:
- SP-IV (JWS 3320, M1375.4)
- SP-IV M (KIA/Hyundai спецификация для 6-ступенчатых АКПП)
- SP-VI (для новейших 7-8 ступенчатых коробок)

Критичные характеристики:

Вязкость: Требуется низковязкая ATF с классом Dexron VI или эквивалент. Использование устаревших масел типа Dexron III недопустимо.
Основа: Полностью синтетические составы обеспечивают стабильность свойств при экстремальных температурах.
Совместимость с материалами: Защита уплотнений из фторкаучука (FKM) и совместимость с электронными компонентами.

Популярные одобренные бренды:

Спецификация	Оригинал	Аналоги
SP-IV	Hyundai Genuine ATF SP-IV	Shell M-L1375.4, SK ZIC ATF SP-IV, LIQUI MOLY Top Tec ATF 1200
SP-IV M	Hyundai/KIA Genuine ATF SP-IV M	RAVENOL ATF SP-IV M, ENEOS ATF M5
SP-VI	Hyundai Genuine ATF SP-VI	Mobil ATF 640, ZIC ATF SP-VI

Важно: Смешивание разных спецификаций запрещено! При замене масла требуется полное удаление старой жидкости (предпочтительна аппаратная замена). Проверка уровня масла выполняется строго при рабочей температуре АКПП (60-70°C) в положении селектора "P" на работающем двигателе.

Поиск и подготовка сливной пробки АКПП

Сливная пробка АКПП Hyundai ix35 расположена на нижней части картера коробки передач. Для доступа требуется поднять автомобиль на подъемнике или установить на эстакаду, обеспечив устойчивое горизонтальное положение и безопасный доступ под днище. Предварительно прогрейте коробку до рабочей температуры (15-20 минут работы двигателя), чтобы масло стало менее вязким.

Очистите зону вокруг пробки от грязи щеткой и ветошью, уделяя особое внимание месту прилегания пробки к картеру. Это предотвратит попадание абразивных частиц в механизм при откручивании и защитит от загрязнения сливаемое масло. Убедитесь, что сливная емкость объемом не менее 5 литров установлена точно под пробкой.

Последовательность действий

Найдите 17-миллиметровую шестигранную пробку (реже – на 14 мм) на плоской нижней поверхности картера АКПП. Отличите ее от болтов крепления поддона по центральному углублению под ключ.
Проверьте наличие магнита на внутренней стороне пробки (виден при частичном выкручивании). Он улавливает металлическую стружку – его чистка обязательна перед установкой.
Подготовьте динамометрический ключ с соответствующим размером головки. Момент затяжки новой пробки: 34-44 Нм (уточните в мануале для вашего года выпуска).
Наденьте защитные очки и перчатки: горячее масло (+70-80°C) может вытекать под давлением.

Элемент	Характеристика	Примечание
Ключ	Головка на 14 мм или 17 мм	Зависит от года выпуска авто
Уплотнение	Медная шайба (колечко)	Требует замены при каждом сливе
Расположение	Центральная часть картера АКПП	Выступает ниже линии поддона

Перед откручиванием легко постучите по пробке молотком через мягкую прокладку (медь, дерево), если заметны следы коррозии. Это предотвратит срыв граней. При замене обязательно установите новую уплотнительную шайбу – утечки после сборки недопустимы.

Прогрев масла перед сливом: критическая подготовка

Прогрев трансмиссионного масла до рабочей температуры – обязательный этап перед заменой. В холодном состоянии масло имеет повышенную вязкость, а содержащиеся в нем загрязнения (продукты износа, металлическая стружка) оседают на дно картера. Прогрев позволяет маслу стать более текучим, взвесить отложения и равномерно распределить их по всему объему, включая возможный конденсат.

Для прогрева запустите двигатель и дайте ему поработать на холостом ходу 10-15 минут (в зависимости от температуры окружающего воздуха). Альтернативно, можно совершить короткую поездку длиной 5-10 км в спокойном режиме. Контролируйте температуру масла по датчику (при наличии) или ориентируйтесь на прогрев двигателя – стрелка температуры охлаждающей жидкости должна выйти в рабочий диапазон. Соблюдайте осторожность: горячее масло (70-90°C) может вызвать серьезные ожоги!

Эффективность очистки: Теплое масло удерживает загрязнения во взвешенном состоянии, обеспечивая их полное удаление при сливе.
Полнота слива: Снижение вязкости улучшает текучесть, позволяя маслу быстрее и полностью стечь из картера и каналов.
Удаление влаги: Прогрев испаряет легкую фракцию конденсата и смешивает оставшуюся влагу с маслом, предотвращая ее накопление в новой жидкости.
Температурный ориентир: Оптимальная температура масла для слива – 70-90°C (рабочий диапазон АКПП).

Непрогретое масло	Прогретое масло
Осевшие загрязнения остаются в картере	Загрязнения равномерно распределены в объеме
Неполный слив из-за высокой вязкости	Минимальные остатки благодаря текучести
Риск сохранения конденсата	Эффективное удаление влаги

Безопасная установка автомобиля на эстакаду

Перед началом замены масла в АКПП Hyundai ix35 критически важно обеспечить стабильное и безопасное положение автомобиля на эстакаде. Неправильная установка создает риск травм и повреждения машины.

Убедитесь, что эстакада рассчитана на массу вашего Hyundai ix35 (проверьте технические характеристики в руководстве). Поверхность под эстакадой должна быть твердой, ровной и горизонтальной. Избегайте грунтовых, песчаных или скользких покрытий.

Пошаговая инструкция установки

Проверка эстакады: Осмотрите конструкцию на отсутствие трещин, деформаций или коррозии. Убедитесь в надежности фиксации всех элементов.
Позиционирование: Совместите колеса Hyundai ix35 строго с направляющими эстакады. Расстояние между рельсами должно соответствовать колее автомобиля.
Заезд:
- Попросите помощника контролировать процесс снаружи
- Заезжайте на минимальной скорости (1-2 км/ч)
- Двигайтесь строго перпендикулярно к эстакаде
- После выхода колес на рабочую площадку - немедленно остановитесь
Фиксация автомобиля:
1. Затяните ручной тормоз до упора
2. Установите селектор АКПП в положение "P" (Parking)
3. Подложите противооткатные упоры под задние колеса
Контроль устойчивости: Покачайте кузов руками из стороны в сторону. Автомобиль не должен смещаться или вибрировать.

Дополнительные меры безопасности:

Используйте только промышленные эстакады, самодельные конструкции недопустимы
Работайте при хорошем освещении и в сухую погоду
Перед началом работ под автомобилем убедитесь в надежности всех упоров

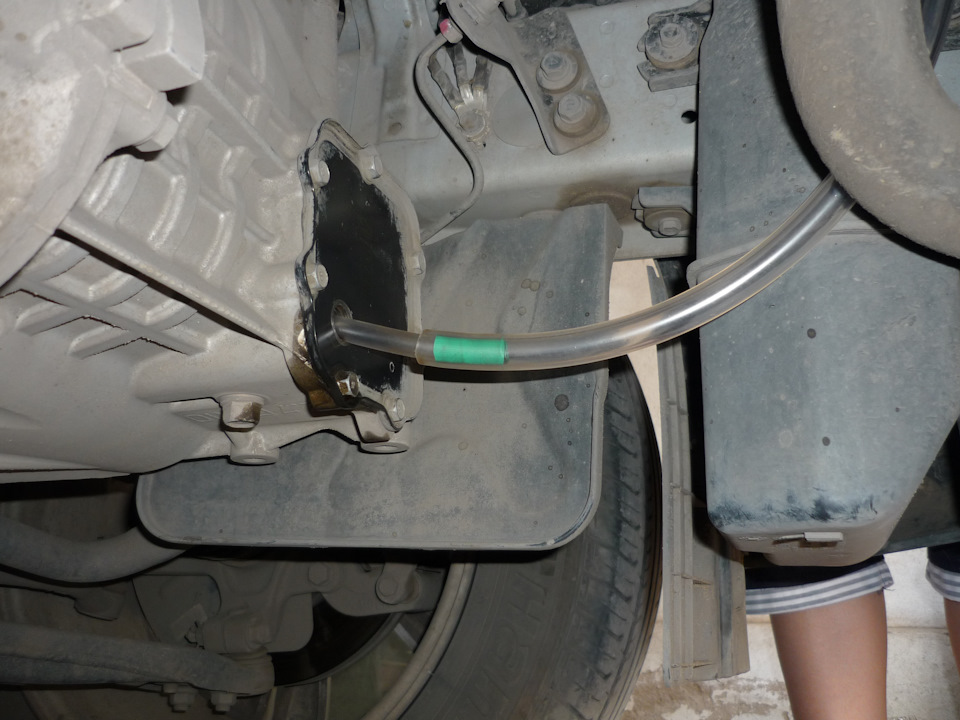

Технология правильного слива отработанного масла

Прогрейте трансмиссию до рабочей температуры (15-20 минут движения), чтобы масло стало менее вязким и эффективно удалило загрязнения из каналов гидроблока. Установите автомобиль на ровную площадку с доступом к сливной пробке АКПП, зафиксировав колеса противооткатными упорами и задействовав ручной тормоз.

Наденьте защитные перчатки и очки – горячее масло (70-90°C) может вызвать ожоги. Подставьте емкость объемом не менее 5 литров под сливное отверстие коробки передач. Убедитесь в отсутствии препятствий для свободного вытекания жидкости по всей площади поддона.

Ключевые этапы процедуры

Очистка области слива: Удалите грязь с пробки и прилегающей зоны ветошью во избежание попадания абразива в механизм.
Откручивание пробки:
- Используйте шестигранник или накидной ключ (размер зависит от года выпуска авто)
- Первые 2-3 оборота делайте медленно – возможен резкий поток масла
Контроль потока: Полностью выверните пробку только после ослабления напора. Дайте маслу стекать 30-40 минут до перехода капель в режим "медленной капли".

Параметр	Значение
Оптимальная температура слива	70-80°C
Тип сливной пробки	Магнитная (очистите металлическую стружку!)
Объем сливаемого масла	3.8-4.2 л (зависит от модификации АКПП)

Важно! Проверьте состояние уплотнительного кольца пробки. При наличии трещин или деформаций замените его перед закручиванием. Момент затяжки – 35-45 Н·м (смотрите в спецификации для вашей модели года).

Избегайте смешивания старых и новых масел: остатки отработанной жидкости в поддоне сокращают эффективность замены. Для полного обновления потребуется 2-3 цикла частичной замены или аппаратная промывка.

Осмотр сливной пробки и магнитных элементов

После полного слива жидкости тщательно очистите сливную пробку ветошью. Проверьте состояние резьбы на предмет сколов или деформации, осмотрите уплотнительное кольцо на эластичность и отсутствие трещин. Повреждённое кольцо подлежит обязательной замене для предотвращения утечек.

Отделите магниты от пробки (обычно 1-2 элемента). Внимательно изучите их поверхность: допустимо наличие тонкого равномерного слоя металлической пыли ("ворсистого" налёта). Крупные фрагменты стружки, абразивная крошка или сгустки металла свидетельствуют о критическом износе фрикционов или подшипников АКПП.

Процедура очистки и оценки

Промойте магниты в чистом бензине или керосине
Протрите сухой безворсовой тканью до полного удаления отложений
Установите магниты обратно в посадочные пазы пробки до щелчка

Обнаруженные частицы	Возможная причина
Мелкая серая пыль	Нормальный износ
Блестящая стружка	Износ шестерён или подшипников
Чёрные абразивные частицы	Разрушение фрикционных накладок
Медные фрагменты	Износ втулок или гидроблока

При выявлении неоднородных отложений или крупных металлических фрагментов настоятельно рекомендуется провести углублённую диагностику АКПП. Установите пробку с магнитами на место с моментом затяжки 40–45 Н∙м, используя динамометрический ключ для соблюдения точности.

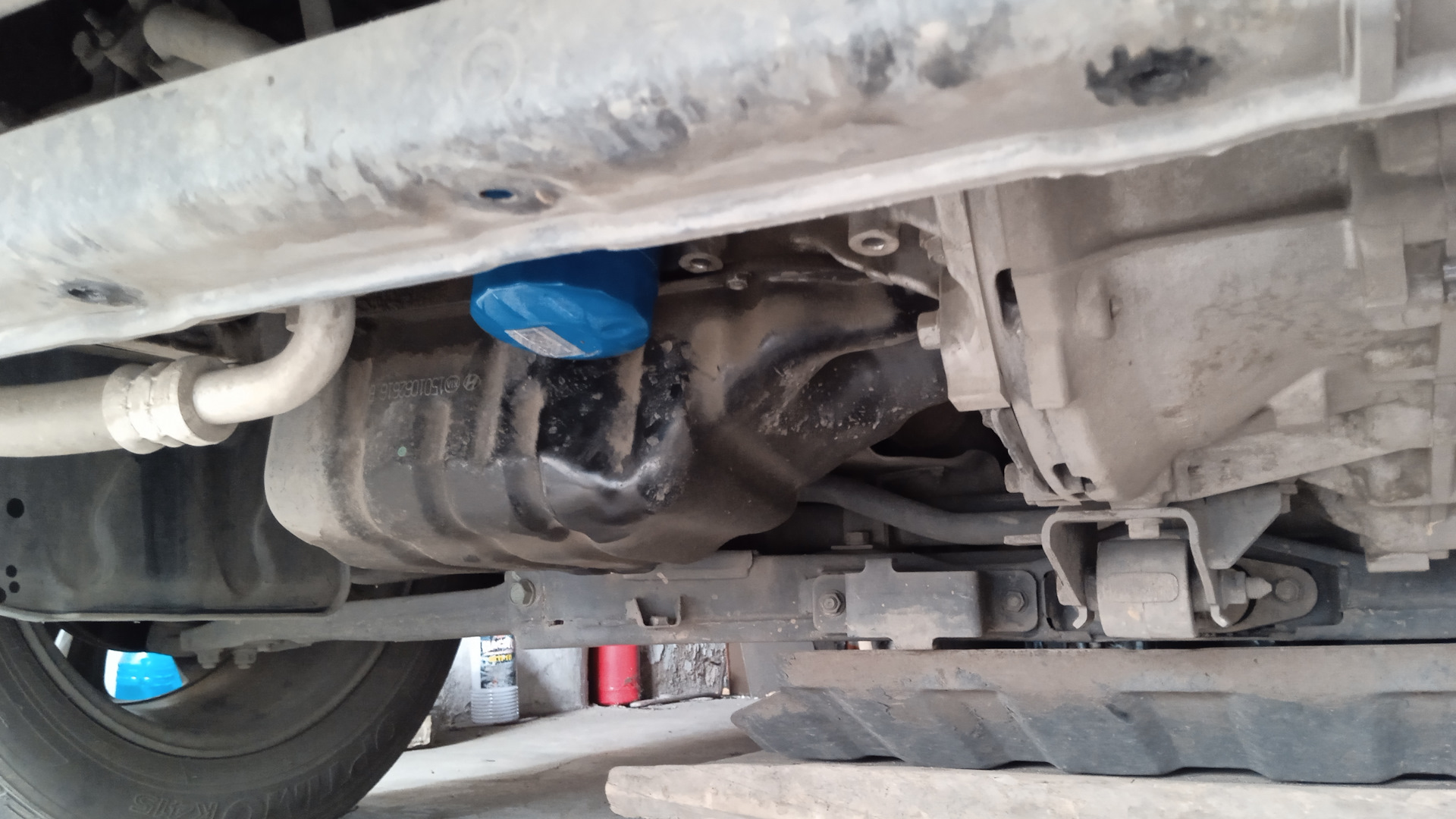

Демонтаж поддона и замена фильтрующего элемента

После полного слива отработанной жидкости из АКПП приступайте к откручиванию крепежных болтов поддона коробки передач. Используйте головку с трещоткой для последовательного ослабления 14-16 болтов (количество зависит от года выпуска). Оставьте два противоположных болта слегка закрученными, чтобы поддон не упал при финальном демонтаже.

Аккуратно подденьте поддон монтажной лопаткой, слейте остатки масла в подготовленную емкость. Полностью снимите поддон, обращая внимание на состояние металлической прокладки и магнитов – они задерживают металлическую стружку. Тщательно очистите привалочную поверхность на корпусе АКПП от старого герметика ветошью без ворса.

Демонтаж старого фильтра:
- Отожмите пластиковые фиксаторы фильтра, удерживающие его в селекторе клапанов
- Плавно потяните фильтр вниз, отсоединяя патрубок от штуцера
- Извлеките уплотнительное кольцо из посадочного гнезда
Подготовка к установке:
- Протрите посадочное место нового фильтра чистой ветошью
- Смажьте резиновое уплотнение фильтра тонким слоем свежей трансмиссионной жидкости
Монтаж нового фильтра:
- Аккуратно вставьте патрубок фильтра в штуцер до характерного щелчка
- Проверьте фиксацию защелок по периметру корпуса

Важно: Убедитесь, что старые магниты установлены в специальные пазы на внутренней поверхности чистого поддона. Нанесите герметик Loctite 518 или аналог тонким непрерывным слоем (2-3 мм) по контуру посадочной площадки, избегая излишков.

Этап сборки	Параметры
Затяжка болтов поддона	Момент 10-12 Н·м крестообразной схемой
Время полимеризации герметика	Не менее 20 минут перед заливкой масла

Очистка поддона от металлической стружки

После демонтажа поддона АКПП Hyundai ix35 тщательно осмотрите его внутреннюю поверхность и установленный магнит. Скопление металлической пыли на магните – нормальное явление, свидетельствующее о его работе, но крупные фрагменты или стружка требуют повышенного внимания.

Аккуратно извлеките магнит из гнезда в поддоне, используя ветошь или щетку с мягким ворсом для удаления всех металлических частиц. Особое внимание уделите углублениям и каналам вокруг сливной пробки и крепежных отверстий, где часто скапливаются загрязнения.

Ключевые этапы очистки

Очистка магнита: Тщательно протрите магнит чистой ветошью до полного удаления металлического "ворса". Не допускайте контакта магнита с абразивами.
Промывка поддона: Используйте керосин, WD-40 или специальный очиститель для металла. Нанесите средство на всю внутреннюю поверхность, включая привалочную плоскость.
Удаление старого герметика: С помощью пластикового скребка или щетки-сметки удалите все остатки старой прокладки или герметика с посадочной поверхности поддона и картера АКПП.
Контроль состояния: Проверьте поддон на отсутствие трещин, деформаций и коррозии. Осмотрите сливную пробку и ее резьбу.

Важные рекомендации:

Всегда используйте чистые ветошь без ворса и промывочную жидкость без агрессивных компонентов.
Перед установкой поддона полностью просушите его сжатым воздухом или насухо вытрите.
При обнаружении большого количества крупной стружки (более 1-2 мм) обязательно проведите диагностику АКПП у специалиста.

Герметизация поддона новыми прокладками

Тщательно очистите привалочные поверхности поддона и картера АКПП от остатков старой прокладки и герметика. Используйте пластиковый скребок и обезжириватель – металлические инструменты недопустимы, чтобы исключить царапины. Контролируйте чистоту канавок вокруг болтовых отверстий: даже мелкие частицы грязи спровоцируют течь.

Установите новую оригинальную прокладку Hyundai строго по посадочным штифтам, избегая перекосов. Наносите герметик только при прямом указании производителя, тонким слоем на стыки вокруг датчиков или угловых зон. Самоклеящиеся прокладки Hyundai обычно не требуют дополнительной герметизации.

Ключевые этапы затяжки

Вручную наживите все болты крепления поддона.
Затягивайте диагонально от центра к краям в 2-3 этапа.
Финишная затяжка динамометрическим ключом с моментом 7–9 Н·м (уточните в мануале для вашего года выпуска).

Сразу после сборки не заливайте масло – дайте герметику полимеризоваться 15–20 минут. Перед запуском двигателя проверьте отсутствие перекосов поддона щупом-щупом по периметру. Контрольная проверка на течь обязательна после пробной поездки: осмотрите стык при работающей АКПП на эстакаде.

Заливка свежего масла через заливную горловину

Найдите заливную горловину АКПП под капотом – обычно это желтая или красная пробка с надписью ATF на корпусе коробки передач. Тщательно очистите область вокруг пробки от грязи сжатым воздухом или ветошью, чтобы предотвратить попадание загрязнений в систему при открытии.

Открутите пробку заливной горловины специальным ключом или торцевой головкой. Установите воронку с мелким фильтром-сеткой в отверстие для предотвращения попадания твердых частиц. Используйте только масло, рекомендованное производителем Hyundai для IX35 (тип ATF SP-IV или аналогичное).

Ключевые этапы и особенности процедуры

Медленно заливайте масло небольшими порциями (не более 0.5 литра за раз), избегая образования воздушных пробок. Контролируйте уровень через 10-15 минут после начала заливки:

На холодной коробке: уровень должен быть между метками MIN и MAX на щупе
После прогрева (до 40°C): масло должно находиться у верхней отметки MAX

Обязательно выполните процедуру коррекции уровня:

Запустите двигатель
Поочередно переключите все режимы АКПП (P-R-N-D-L) с задержкой по 5 секунд
Повторите цикл 2-3 раза
Заглушите мотор и повторно проверьте уровень

Долейте масло при необходимости, используя шприц или лейку с гибким носиком для точного дозирования. Завершите процесс, закрутив пробку с усилием 30-40 Н∙м и удалив остатки масла с поверхности коробки ветошью.

Контроль уровня масла на работающем двигателе

Запустите двигатель и прогрейте АКПП до рабочей температуры, совершив короткую поездку (15-20 минут) или дав мотору поработать на холостом ходу 10-15 минут. Масло должно прогреться до 50-70°C для получения точных показаний. Переключите селектор коробки передач через все режимы (P-R-N-D-L), задерживаясь в каждом на 5-10 секунд, чтобы заполнить все каналы гидроблока, затем верните в положение "P".

Остановите автомобиль на ровной горизонтальной поверхности. Не глушите двигатель! Коробка должна продолжать работать на холостых оборотах. Откройте капот и найдите щуп АКПП (обычно располагается справа от двигателя, имеет яркую пластиковую ручку с надписью ATF или значком шестерни). Извлеките щуп полностью, протрите его чистой безворсовой ветошью от остатков масла.

Проверка уровня

Вставьте чистый щуп обратно в трубку до упора, подождите 1-2 секунды и снова извлеките его. Смотрите на отметки:

Горячая зона (HOT): Масляный след должен находиться между метками "MAX" (FULL) и "MIN" (LOW) в секции "HOT".
Оптимально: Уровень на 3-5 мм ниже отметки "MAX" или в верхней трети зоны между "MAX" и "MIN".

Никогда не проверяйте уровень на холодной коробке или заглушенном двигателе! Это приведет к ложным показаниям и риску перелива или недолива.

Тестовый режим переключения передач после замены

После замены масла в АКПП Hyundai ix35 обязателен тестовый режим переключения передач. Эта процедура позволяет адаптировать новую жидкость к работе гидроблока и проверить корректность функционирования трансмиссии под нагрузкой. Пренебрежение тестовым режимом может привести к некорректной работе коробки, пинкам или задержкам переключений.

Проводите тест только после прогрева масла до рабочей температуры (60-80°C) и проверки уровня ATF по меткам щупа на прогретой коробке. Убедитесь в отсутствии утечек жидкости из сливных пробок и сальников перед началом движения.

Порядок выполнения теста

Начните движение на ровном участке дороги с минимальной нагрузкой.
Последовательно отработайте переключения:
- Разгон с плавным набором скорости (P → R → N → D)
- Переключения 1-2-3-4-5-6 на скорости 40-80 км/ч
- Принудительный кикдаун (резкое утапливание педали газа)
Проверьте реакции трансмиссии:
- Задержки при переключении D↔R
- Рывки при наборе скорости 20-40 км/ч
- Скольжение при переходе на повышенные передачи
Выполните торможение двигателем на спусках (режимы 3,2,L).

Критические показатели для диагностики:

Толчки при переключении	Более 2-3 повторений	Требуется компьютерная адаптация
Задержка включения передачи	Свыше 1.5 секунд	Ошибка давления/датчиков
Пробуксовка в диапазоне 30-50 км/ч	Любое проявление	Низкий уровень ATF/износ фрикционов

Повторите тестовый цикл 3-5 раз с полными остановками между подходами. При стабильной работе коробки выполните адаптацию соленоидов через диагностический сканер (обязательно для моделей 2012+). Фиксируйте малейшие аномалии в журнале – они помогут выявить скрытые неисправности на ранней стадии.

Правильная утилизация старого трансмиссионного масла

Отработанное трансмиссионное масло классифицируется как опасный отход (III-IV класс опасности) из-за содержания токсичных химических соединений, тяжелых металлов и продуктов износа механизмов. Его контакт с почвой или водой вызывает долговременное загрязнение экосистемы: 1 литр масла образует нефтяную пленку площадью 100 м² на поверхности водоема, блокируя газообмен и вызывая гибель флоры/фауны.

Слив в канализацию, грунт или бытовые мусорные контейнеры запрещен законодательством РФ (ст. 8.2 КоАП). Нарушение влечет штрафы до 250 000 ₽ для юрлиц, а при крупном ущербе – уголовную ответственность. Масло не разлагается естественным путем и накапливается в грунтовых водах, делая их непригодными для использования десятилетиями.

Способы безопасной передачи отходов

Автовладельцы обязаны передавать отработанную жидкость лицензированным организациям по следующим схемам:

Через СТО или автоцентры – большинство сервисов принимают масло бесплатно при условии замены у них (предварительно уточните наличие договора с утилизатором)
В стационарные экопункты – специализированные приемные центры (например, «Экотранс», «Экотерминал»), работающие в крупных городах
Через мобильные эко-бригады – выездные службы сбора опасных отходов (график объявляется на сайтах эко-департаментов регионов)
На нефтебазах и перерабатывающих заводах – напрямую или через аккредитованных посредников (услуга платная, но обеспечивает 100% рециклинг)

Тара для сдачи	Требования	Запрещенные действия
Пластиковые канистры из-под нового масла	Герметичная крышка, чистая поверхность без ржавчины	Смешивание с антифризом, тосолом или моторным маслом
Стеклянные емкости	Объем не более 20 л, маркировка «ATF Waste»	Использование тары из-под пищевых продуктов

Перед сдачей масло не должно контактировать с водой или пылью – это осложняет процесс регенерации. Крупные сети магазинов автозапчастей (например, Exist, Kiekert) часто предоставляют скидки 3-5% на новое масло при сдаче старого при наличии чека о покупке.

Список источников

При подготовке руководства использовались технические документы и экспертные материалы, посвящённые обслуживанию трансмиссий корейских автомобилей. Акцент делался на спецификацию моделей Hyundai ix35 с различными типами автоматических коробок передач.

Особое внимание уделено официальным рекомендациям производителя, а также практическому опыту специалистов по ремонту. Все источники проверены на соответствие актуальным стандартам обслуживания АКПП.

Официальное руководство по эксплуатации Hyundai ix35
- Разделы: техническое обслуживание, спецификации жидкостей
Сервисные мануалы Hyundai Motor Company
- Процедуры замены масла в автоматических трансмиссиях
- Схемы сливных/заливных пробок АКПП
Технические бюллетени дилерских центров
- Рекомендации по объёмам масла для разных модификаций АКПП
- Пересмотренные спецификации жидкостей (оригинальные номера)
Специализированные форумы владельцев (ix35club.ru, drive2.ru/hyundai)
- Отчёты о самостоятельной замене с фотоотчётами
- Обсуждения проблем после некорректного обслуживания
Видеоинструкции от автомехаников
- Демонстрация прогрева АКПП перед заменой
- Правила контроля уровня масла на разных модификациях
