Замена масла в АКПП Volvo XC90 своими руками - описание и порядок действий

Статья обновлена: 18.08.2025

Своевременная замена трансмиссионной жидкости – критически важная процедура для долговечной и бесперебойной работы автоматической коробки передач в Volvo XC90.

Пренебрежение интервалами обслуживания АКПП неизбежно ведет к ускоренному износу фрикционов, засорению гидроблока и риску дорогостоящего ремонта.

Процедура полной замены масла в трансмиссии Volvo XC90 имеет ряд технических особенностей, отличающих ее от простого слива через поддон, и требует строгого соблюдения технологии.

Данная статья содержит подробное описание процесса, ключевые нюансы для моделей с разными типами АКПП и пошаговую инструкцию для выполнения работ своими руками с минимальным набором инструментов.

Пошаговая инструкция слива старого масла и заливки нового через дренажные пробки

Перед началом работ прогрейте АКПП до рабочей температуры (проехав 10-15 км), установите автомобиль на ровную площадку с доступом под днище. Подготовьте новые уплотнительные кольца для сливных пробок, специальный шприц для заливки масла и ёмкость для старой жидкости (объёмом не менее 7 литров). Убедитесь, что новое масло соответствует спецификации Volvo JWS 3309 или его актуальному аналогу.

Зафиксируйте автомобиль противооткатными упорами и стояночным тормозом. Для доступа к сливным пробкам потребуется снять защиту картера (при наличии). Обязательно используйте защитные очки и перчатки – горячая трансмиссионная жидкость вызывает ожоги. Не допускайте смешивания разных типов масел – это критично для работы АКПП Volvo.

Процедура замены масла

Слив отработанного масла:

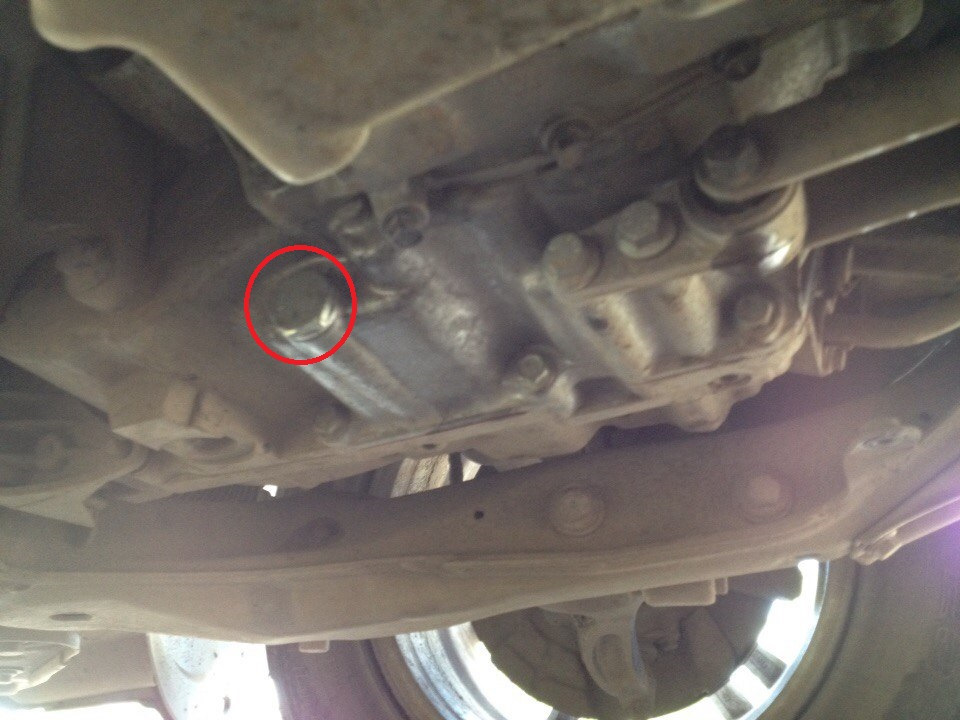

- Найдите основную сливную пробку АКПП (обычно 24 мм) на нижней части картера коробки передач
- Поставьте сливную ёмкость под пробку, медленно открутите её шестигранным ключом
- После первичного струйного слива аккуратно выкрутите пробку полностью, дайте маслу стечь 30-40 минут
Слив из теплообменника:

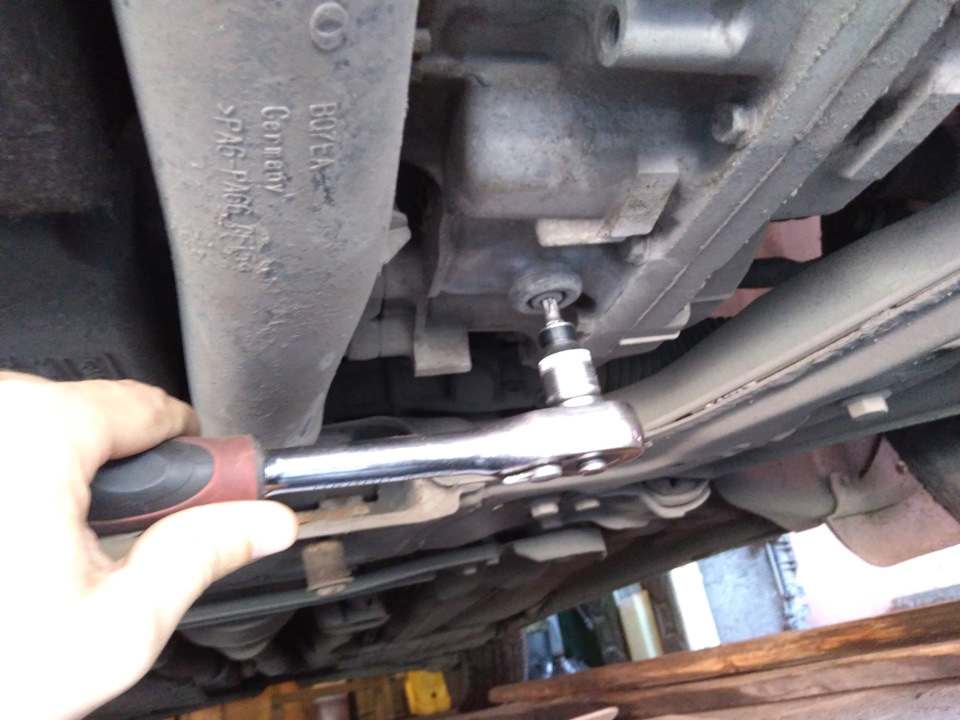

- Найдите дополнительную сливную пробку системы охлаждения масла (радиатора) – обычно 8 мм
- Выкрутите её, дождитесь полного стекания остатков жидкости (10-15 минут)
Замена уплотнений:
- Очистите магнитные элементы сливных пробок от металлической стружки
- Замените уплотнительные кольца на всех пробках перед установкой

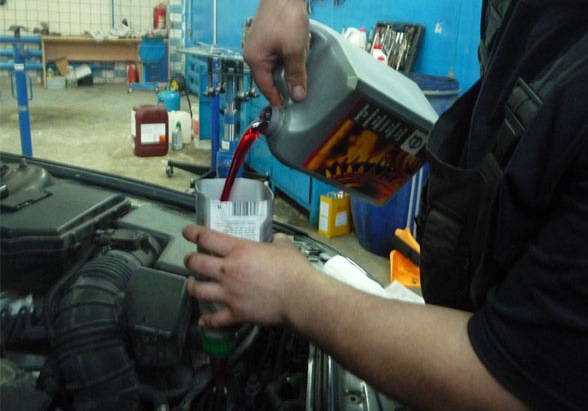

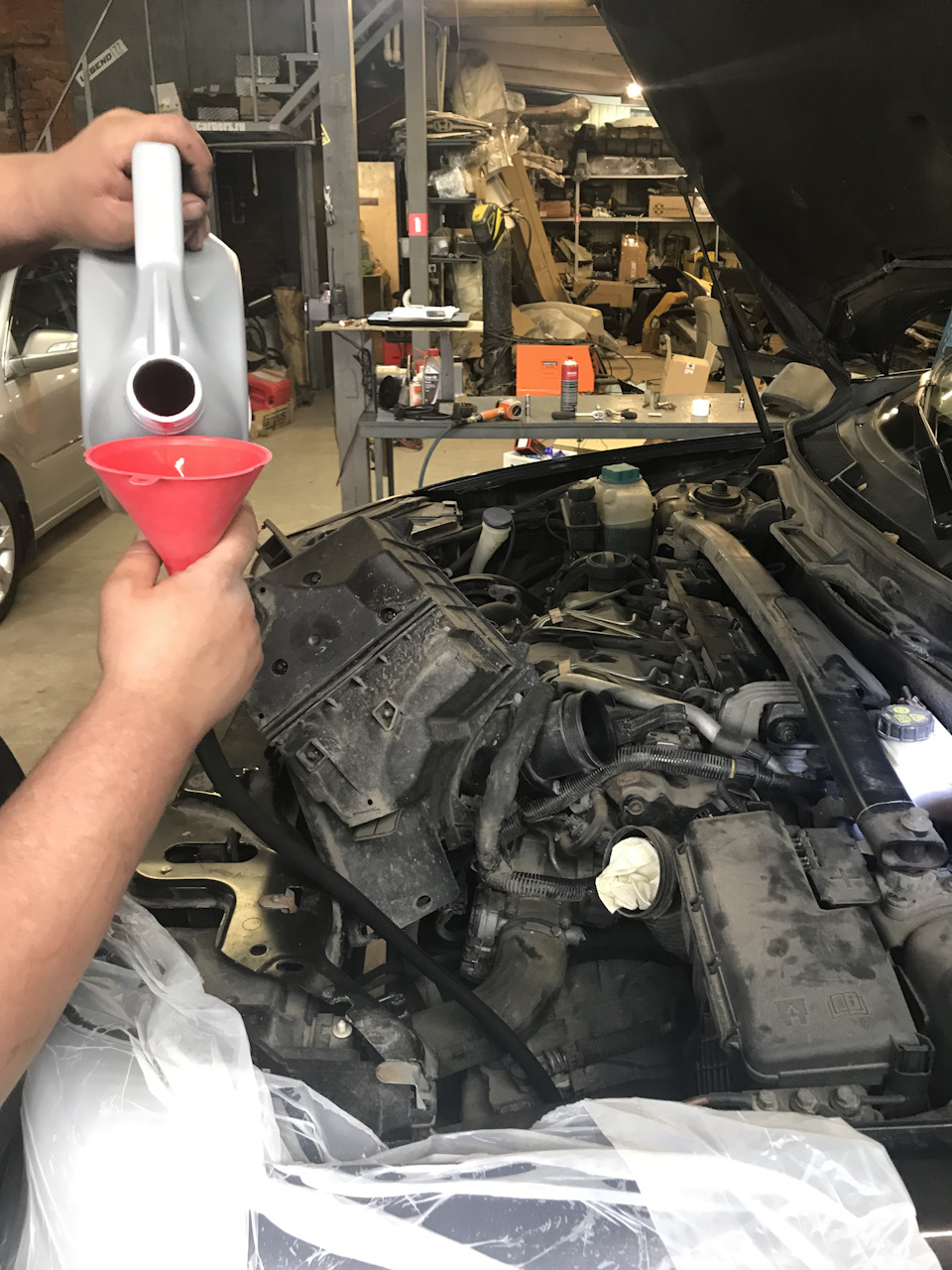

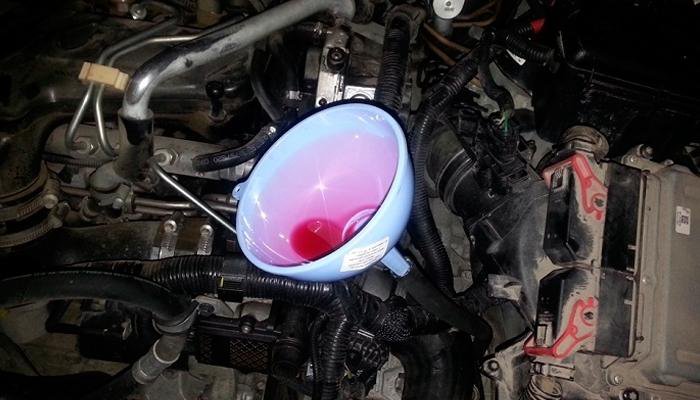

Заливка нового масла:
- Заверните основную и дополнительную сливные пробки с новыми уплотнениями (момент затяжки 35 Нм)
- Через заливное отверстие (расположенное на боковой стенке АКПП) введите трубку шприца
- Медленно залейте 5.0-5.5 литров нового масла порциями по 0.5 л

Контроль уровня

Заведите двигатель, поочерёдно переключите все режимы АКПП с паузой 5 секунд. Верните селектор в "P", оставьте двигатель работать на холостом ходу. Через заливную горловину извлеките контрольную трубку – уровень масла должен находиться между метками "MIN" и "MAX" на щупе при температуре жидкости 40-50°C. При необходимости долейте масло небольшими порциями (не более 100 мл за раз).

Ключевые моменты	Параметры
Общий объем слива	5.8-6.2 л (зависит от модели года)
Первоначальная заливка	5.0-5.5 л
Точный контроль уровня	Только на работающем двигателе
Критическая ошибка	Превышение уровня >5 мм над "MAX"

После первой поездки (20-30 км) повторно проверьте уровень масла на прогретой АКПП. Не используйте универсальные масла – только составы с официальным допуском Volvo. Утилизируйте отработанную жидкость в специализированных пунктах – она содержит токсичные примеси.

Контроль точного уровня ATF через диагностический сканер и проверка работы АКПП

После замены ATF и запуска двигателя критически важно проверить уровень масла при рабочей температуре трансмиссии (50-60°C). Для точного измерения используется диагностический сканер (например, VIDA или совместимый с Volvo), так как электронный блок управления АКПП (TCM) анализирует данные датчиков температуры и положения селектора. Сканер позволяет активировать специальный режим проверки уровня ATF в меню "Transmission Fluid Level Check", который учитывает реальные параметры работы системы.

В процессе замера двигатель должен работать на холостом ходу, а селектор – последовательно переключаться между всеми положениями (P-R-N-D) с задержкой 3-5 секунд в каждом. Сканер отображает текущий уровень жидкости относительно эталонных значений заводской калибровки. Если уровень низкий – ATF доливается малыми порциями (не более 100 мл за раз) через заливную горловину с повторной проверкой до достижения нормы. Перелив недопустим и приводит к вспениванию масла.

Этапы проверки работы АКПП после замены ATF

Проведите тест-драйв для оценки корректности переключений:

Прогрев трансмиссии: Двигайтесь 10-15 минут в спокойном режиме (скорость до 60 км/ч).
Проверка переключений на разгоне:
- Плавно разгонитесь с 0 до 70 км/ч, фиксируя моменты смены передач
- Оцените отсутствие рывков, пробуксовок или задержек более 1 секунды
Тест торможения двигателем:
- При скорости 60 км/ч резко сбросьте газ – должны ощущаться плавные понижающие переключения
Проверка режима "Kick-down":
- Резко выжмите педаль акселератора до упора – АКПП должна мгновенно понизить передачу
Контроль работы на холостом ходу:
- В режиме "D" с зажатым тормозом – отсутствие вибраций и гул

Важно: При обнаружении толчков, шумов или ошибок (загорается Check Engine или символ трансмиссии) – немедленно проведите диагностику сканером. Коды неисправностей TCM укажут на возможные причины: от низкого уровня ATF до механических проблем.
