Замена маслосъемных колпачков - этапы ремонта
Статья обновлена: 18.08.2025
Маслосъемные колпачки – небольшие, но критически важные компоненты двигателя. Они герметизируют стержни клапанов, предотвращая проникновение масла в камеру сгорания и обеспечивая его возврат в картер.
Износ этих уплотнений приводит к повышенному расходу масла, задымлению выхлопа и образованию нагара на клапанах. Игнорирование проблемы грозит серьезными повреждениями двигателя и падением его эффективности.
Своевременная замена маслосъемных колпачков восстанавливает герметичность газораспределительного механизма. Процедура требует демонтажа клапанной крышки и распредвала, что делает ее трудоемкой, но необходимой для поддержания ресурса мотора.
Подготовка двигателя к разборке
Тщательно очистите внешние поверхности двигателя, особенно область клапанной крышки и прилегающие узлы. Удалите масляные загрязнения и нагар с помощью щетки и моющего средства – это предотвратит попадание абразивных частиц внутрь цилиндров при демонтаже.
Отсоедините аккумуляторную батарею, слейте охлаждающую жидкость и моторное масло. Демонтируйте воздушный фильтр, патрубки впускной системы, высоковольтные провода и катушки зажигания, освобождая доступ к клапанной крышке.
Порядок демонтажа навесных агрегатов
- Снимите элементы, препятствующие достуху:
- Кронштейны крепления генератора
- Топливные форсунки с рампой
- Датчики положения распредвала/коленвала
- Отсоедините шланги вентиляции картера и вакуумные магистрали
- Ослабьте крепления и снимите ремни ГРМ/вспомогательных агрегатов
- Демонтируйте клапанную крышку:
- Постепенно откручивайте болты крепления крест-накрест
- Аккуратно подденьте крышку монтажной лопаткой
- Проверьте целостность уплотнительной прокладки
Важно: Заклейте открытые отверстия впускного тракта и масляных каналов чистой ветошью – это защитит систему от случайного попадания инструментов или мусора.
Снятие клапанной крышки и цепи ГРМ
Очистите поверхность клапанной крышки от грязи перед демонтажем, чтобы предотвратить попадание посторонних частиц в двигатель. Отсоедините все мешающие элементы: патрубки вентиляции картера, датчики положения распредвала, катушки зажигания и электропроводку. Ослабьте хомуты крепления шлангов при необходимости.
Выкрутите болты/гайки крепления крышки по диагональной схеме. Снимите крышку, аккуратно поддевая её монтажной лопаткой. Удалите старую прокладку и очистите привалочные поверхности головки блока и крышки от остатков герметика металлическим шпателем.
- Фиксация положения ГРМ: Проверните коленвал за болт крепления шкива до совмещения меток на шестерне распредвала(ей) и задней крышке цепи. Совместите метку на шкиве коленвала с риской на масляном насосе/блоке цилиндров.
- Снятие натяжителя: Ослабьте фиксирующую гайку (или болт) натяжителя цепи. Отожмите натяжитель в сторону ослабления и зафиксируйте его стопором (например, проволокой или специальным штифтом).
- Демонтаж успокоителей: Выкрутите болты крепления успокоителей цепи – верхнего (направляющей планки) и нижнего (башмака натяжителя).
- Снятие цепи: Освободите цепь со звездочек распредвала(ев) и коленвала. Для удобства можно предварительно снять зубчатый шкив(ы) распредвала(ов), открутив крепежный болт с контролем фиксации распредвала от проворачивания.
Критические моменты
- Не проворачивайте коленвал или распредвалы после снятия цепи во избежание удара клапанов о поршни.
- Маркируйте положение цепи относительно шестерен при её повторном использовании (несмываемым маркером или бирками).
- Защитите открытые полости ГБЦ чистой ветошью от утечки масла и попадания мусора.
Фиксация распредвала в нужном положении
При замене маслосъемных колпачков критически важно зафиксировать распределительный вал в строго заданном положении. Это предотвращает случайное проворачивание вала при демонтаже/установке компонентов ГРМ. Смещение даже на один зуб цепи или ремня приводит к нарушению фаз газораспределения, что вызовет сбои в работе двигателя, падение мощности и риск повреждения клапанов.
Фиксация обеспечивает сохранение синхронизации между коленчатым и распределительным валами. Без нее невозможно гарантировать правильность установки меток ГРМ после сборки. Особенно критично это для интерференционных двигателей, где малейшее несоответствие фаз может привести к встрече поршней с клапанами.
Методы фиксации распредвала
Основные способы надежной фиксации:
- Специальные фиксаторы (оригинальные или универсальные):
- Штифты для отверстий в задней части распредвалов
- Скобы-ограничители, фиксирующие шестерни
- Самодельные приспособления:
- Металлические пластины с прорезями, закрепляемые болтами клапанной крышки
- Алюминиевые или медные упоры между кулачками и корпусом подшипников
- Контроль по меткам ГРМ:
- Совмещение точек на шестернях распредвала с рисками на корпусе
- Проверка положения метки на шкиве коленвала в ВМТ 1-го цилиндра
Важно: Никогда не полагайтесь только на натяжитель цепи/ремня! Перед фиксацией распредвала убедитесь, что двигатель установлен в положение ВМТ первого цилиндра. После установки фиксаторов вручную проверните коленвал на 10-15° в обе стороны – отсутствие движения валов подтвердит надежность блокировки.
| Инструмент | Тип двигателя | Особенности применения |
|---|---|---|
| Фиксатор с регулируемыми пальцами | DOHC | Требует точного подбора по диаметру монтажных отверстий |
| Универсальная стяжка-фиксатор | SOHC/DOHC | Фиксирует шестерни без риска повреждения кулачков |
| Монтажные штифты | С отверстиями в торце валов | Используются только при наличии штатных технологических отверстий |

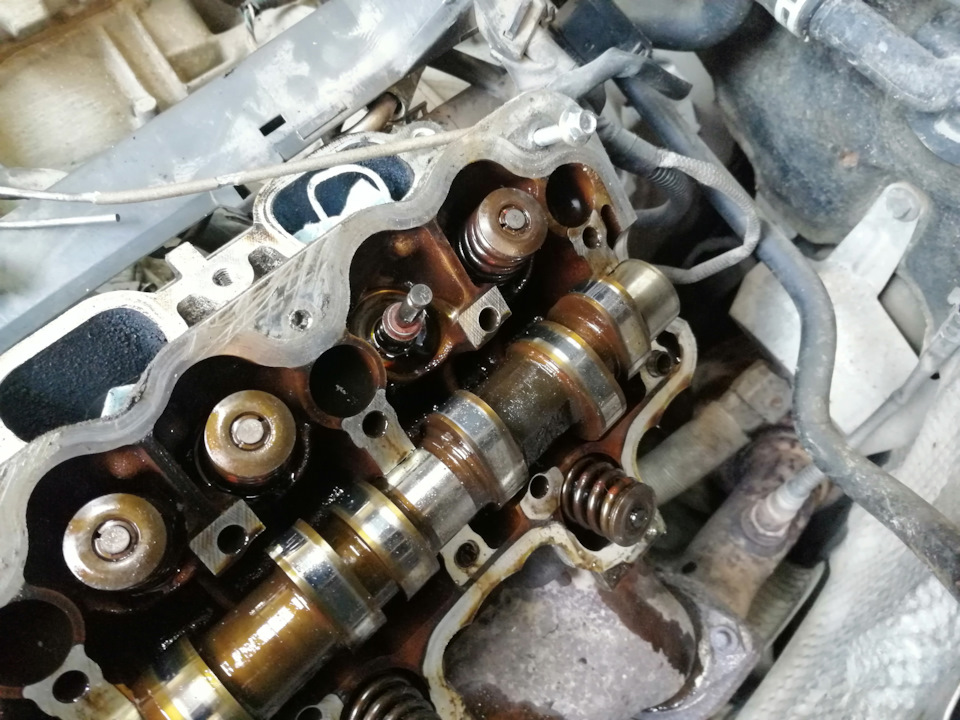

Демонтаж сухарей и пружин клапанов
После фиксации распредвалов в верхней мертвой точке цилиндра, используйте съемник клапанных пружин. Установите его лапки симметрично на коромысло или верхнюю тарелку пружины, убедившись в надежности захвата.
Плавно сжимайте пружину до освобождения сухарей. Избегайте резких движений – возможен вылет деталей. При отсутствии съемника допустимо использовать молоток и переходник, аккуратно постукивая по тарелке для разблокировки замков.
Ключевые этапы работ
- Сожмите пружину съемником до образования зазора 3-5 мм между сухарями и тарелкой.
- Извлеките сухари магнитной палочкой или пинцетом, предотвращая падение в картер двигателя.
- Медленно отпустите съемник, снимите верхнюю тарелку и пружину.
- Поместите клапаны в пронумерованные контейнеры для сохранения последовательности.
Важно: При дефектовке проверяйте:
- Трещины на пружинах
- Износ рабочей кромки сухарей
- Деформацию тарелок
| Тип крепления | Особенности демонтажа |
| Разрезные сухари | Требуют контроля положения замкового кольца |
| Конические шайбы | Снимаются поворотом на 90° перед выемкой |
Не допускайте смешивания деталей – установка сухарей на чужие посадочные места вызовет утечку компрессии. При выпадении клапана в цилиндр потребуется демонтаж ГБЦ.
Извлечение старых маслосъемных колпачков
Обеспечьте фиксацию клапанов во избежание их проваливания в цилиндр. Используйте специальный держатель или подайте сжатый воздух через свечное отверстие для блокировки клапана в верхнем положении. Убедитесь в стабильности деталей перед началом работ.
Тщательно очистите зону вокруг направляющих втулок от нагара и масляных отложений. Загрязнения могут затруднить визуальный контроль и привести к попаданию абразивных частиц в двигатель при демонтаже. Используйте ветошь и очиститель для моторных деталей.
Методы демонтажа
Применяйте специализированный инструмент: щипцы-колпачкосъемник с изогнутыми губками. Захватывайте колпачок строго за металлический обод у основания, избегая деформации резиновой юбки. При отсутствии специнструмента допустимо использование:
- Остроносых тонкогубцев с параллельным ходом
- Медицинского зажима типа "москит"
- Отвертки с крючковым наконечником
Критичные правила:
- Не прилагайте вертикальных усилий - извлекайте колпачок расшатывающими движениями
- Контролируйте усилие: пересохшая резина крошится при чрезмерном сжатии
- Извлекайте фрагменты разрушенного колпачка магнитом или пинцетом
- Проверяйте посадочные места на направляющих - удаляйте остатки резины и карбонизата
При обнаружении стопорных колец под колпачком (характерно для некоторых модификаций VAG и BMW):
| Тип фиксатора | Инструмент | Техника |
| Пружинное проволочное кольцо | Миниатюрные круглогубцы | Сжатие и сдвиг в радиальном направлении |
| Разрезное стальное кольцо | Игольчатый пинцет | Подцепление в месте разреза с последующим скручиванием |
Важно: при разрушении колпачка в процессе демонтажа извлеките все резиновые фрагменты из зоны ГБЦ. Оставшиеся частицы вызовут закоксовывание масляных каналов после запуска двигателя.
Очистка посадочных мест на клапанных втулках
После демонтажа старых маслосъемных колпачков критически важно подготовить посадочные места на клапанных втулках. Остатки масла, нагара или микрочастицы резины препятствуют герметичной установке новых элементов, что приводит к ускоренному износу и повторному течению масла.
Используйте специализированные обезжириватели, очистители карбюраторов или универсальные растворители. Категорически запрещено применение абразивных материалов и металлических щеток – они повреждают поверхность втулки, создавая риски неплотной посадки колпачка.
Порядок выполнения работ
- Обильно нанесите очиститель на ветошь из безворсовой микрофибры
- Аккуратными круговыми движениями обработайте посадочную канавку
- Для сложных загрязнений используйте деревянный или пластиковый скребок
- Повторяйте процедуру до полного удаления углеродистых отложений
- Обезжирьте поверхность чистой ветошью с растворителем
- Продуйте зону сжатым воздухом для удаления микрочастиц
Контроль качества: После очистки поверхность должна быть абсолютно гладкой, без видимых рисок и выбоин. Проверьте геометрию канавки – деформации требуют замены втулки.
Смазка и установка новых колпачков
Перед монтажом новых маслосъемных колпачков тщательно очистите посадочные места на направляющих клапанов от грязи и остатков старой смазки. Используйте ветошь и очиститель для карбюратора, уделяя внимание зоне под пружиной клапана. Проверьте целостность новых колпачков: резина не должна иметь трещин или деформаций.
Обильно смажьте внутреннюю поверхность колпачков чистым моторным маслом. Дополнительно нанесите тонкий слой смазки на посадочный поясок направляющей клапана. Это предотвратит повреждение резины при установке и обеспечит герметичность соединения.
Технология установки
- Наденьте колпачок на направляющую клапана до упора вручную.
- Используйте специальную оправку (например, головку подходящего диаметра) для равномерного запрессовывания.
- Приложите усилие строго перпендикулярно оси клапана до характерного щелчка.
- Проверьте глубину посадки: край колпачка должен полностью охватывать канавку направляющей.
Контроль качества: Убедитесь в отсутствии перекосов. Поверните колпачок пальцами – он должен сохранять неподвижность. Выступание пружины за пределы юбки недопустимо.
| Ошибка | Последствие | Метод предотвращения |
|---|---|---|
| Перекос при установке | Прорыв масла в камеру сгорания | Использование направляющей втулки |
| Недостаточная смазка | Разрыв резины при запуске двигателя | Обильное покрытие моторным маслом |
Важно: Запрещено использование универсальных смазок типа Литола – они разрушают резину. Применяйте только моторное масло или силиконовую смазку.
Монтаж пружин и сухарей клапанов
Установите внутреннюю и внешнюю пружины клапана на направляющую втулку строго по схеме производителя, контролируя совпадение колец пружин с посадочными канавками на головке блока цилиндров. Проверьте отсутствие перекосов и посторонних частиц под опорными тарелками.
Сожмите клапанные пружины специальным съемником, обеспечив равномерное усилие по окружности. Убедитесь, что торец стержня клапана полностью выступает над верхней плоскостью тарелки сухарей для надежной фиксации.
Ключевые этапы установки сухарей
- Наденьте разрезные сухари на стержень клапана, совместив их внутренний конус с конической выточкой опорной тарелки
- Плавно ослабляйте давление съемника, следя за плотным вхождением сухарей в посадочное гнездо
- Проверьте зацепление легким постукиванием медным молотком по торцу клапана (характерный звонкий звук = правильная посадка)
| Контрольный параметр | Нормативное значение |
|---|---|
| Высота выступа клапана над тарелкой сухарей | 1.5-2.5 мм |
| Зазор между тарелкой сухарей и пружиной | 0.3-0.8 мм |
Обязательно проверьте рабочую высоту пружин штангенциркулем после сборки – отклонение от спецификации двигателя более 0.5 мм требует замены комплекта. Игнорирование этого этапа – частая причина проворачивания клапанов.
После монтажа всех клапанов выполните проверку свободного хода стержней через отверстия для свечей зажигания, используя индикаторную головку. Нормальный ход при приложении усилия 3-5 кгс должен составлять 0.8-1.2 мм для впускных и 1.0-1.5 мм для выпускных клапанов.
Регулировка положения распределительных валов
После замены маслосъемных колпачков и установки распределительных валов на место критически важна точная регулировка их положения. Неправильная установка фаз газораспределения приведет к нарушению работы двигателя, возможному контакту клапанов с поршнями и серьезным повреждениям. Все работы выполняются при строгом соблюдении меток производителя.
Основная задача – синхронизировать положение распредвалов с коленчатым валом, обеспечивая своевременное открытие/закрытие клапанов относительно тактов работы поршней. Процедура требует аккуратности и использования специальных меток на шкивах, корпусе подшипников или блоке цилиндров. Обязательно сверяйтесь с руководством по ремонту для конкретной модели двигателя.
Порядок выполнения регулировки
Ключевым этапом является установка двигателя в положение ВМТ (верхняя мертвая точка) 1-го цилиндра такта сжатия. Это базовая точка отсчета для всех последующих манипуляций.
- Фиксация коленчатого вала: Проверните коленвал (только по часовой стрелке за болт крепления шкива!) до совмещения метки на его шкиве или маховике с установочной меткой на блоке двигателя или крышке ГРМ. Используйте стопорный штифт или фиксатор, если он предусмотрен конструкцией.
- Проверка меток распредвалов: Убедитесь, что метки на звездочках (шестернях) обоих распределительных валов точно совпадают с соответствующими метками на корпусе подшипников, задней крышке ГРМ или корпусе цепи/ремня. Метки должны быть строго друг напротив друга или ориентированы по заданной схеме.
- Корректировка положения: Если метки не совпадают, аккуратно проверните распредвалы (используя гаечный ключ на шестиграннике вала, если он есть) до точного совпадения. Избегайте резких движений, чтобы не повредить клапаны или толкатели.
- Установка и натяжение привода ГРМ: Наденьте цепь или ремень ГРМ на звездочки/шкивы, соблюдая правильное положение зубьев относительно меток. Установите натяжитель(и) и отрегулируйте натяжение строго по инструкции производителя.
- Контрольный проворот: Вручную проверните коленчатый вал на 2 полных оборота (720 градусов) по часовой стрелке. Двигатель должен вращаться свободно, без заеданий.
- Повторная проверка меток: После проворота вновь убедитесь, что метки на коленчатом валу и обоих распредвалах вернулись в исходное положение и точно совпадают. Если метки сбились – повторите регулировку с начала.
Важные аспекты при регулировке:
- Используйте оригинальные или рекомендованные инструменты для фиксации валов (при наличии).
- Соблюдайте момент затяжки болтов крепления шкивов/звездочек распредвалов и натяжителей.
- При работе с цепью ГРМ проверьте состояние успокоителей и башмаков.
- В двигателях с VVT/Vanos проверьте правильность установки фазовращателей и их фиксаторов перед монтажом.
Окончательная проверка правильности регулировки выполняется при запуске двигателя: он должен работать ровно, без вибраций, посторонних стуков (кроме возможного кратковременного стука гидрокомпенсаторов при первом запуске) и ошибок по датчикам положения распредвалов/коленвала. При возникновении сомнений в точности установки фаз процедуру регулировки необходимо повторить.
Сборка привода ГРМ и клапанной крышки
Перед установкой цепи/ремня ГРМ убедитесь, что метки на коленчатом валу и распредвалах точно совпадают с заводскими рисками на блоке цилиндров и головке. Проверьте корректность посадки зубчатого ремня или цепи на шестерни, исключив перекос даже на один зуб, так как это приведет к нарушению фаз газораспределения и риску удара клапанов о поршни.
Нанесите монтажную смазку на втулки натяжителя и успокоителя цепи, после чего зафиксируйте их штатными болтами с указанным производителем моментом затяжки. Для ременных приводов плавно проверните коленвал на 2 оборота по часовой стрелке после натяжения, повторно сверьте метки и при необходимости скорректируйте натяжитель.
Установка клапанной крышки
Тщательно очистите посадочную поверхность головки блока цилиндров и саму крышку от остатков старого герметика и загрязнений растворителем. Уложите новую резиновую прокладку в канавки крышки, убедившись в полном прилегании по всему периметру без перегибов.
- Нанесение герметика: Нанесите тонкий слой термостойкого силикона (например, Loctite 574) только в угловые зоны сопряжения полукруглых вырезов и постелей распредвалов.
- Последовательность затяжки: Установите крышку и наживите все болты вручную. Затягивайте крепеж крестообразно от центра к краям в 2 этапа с моментом, указанным в мануале (обычно 8-12 Нм).
- Контроль прилегания: Визуально проверьте равномерность зазора между крышкой и ГБЦ по всему контуру.
| Элемент | Критичные ошибки | Последствия |
|---|---|---|
| Прокладка крышки | Перетяжка болтов, отсутствие герметика в углах | Течь масла, подсос воздуха |
| Метки ГРМ | Сдвиг на 1 зуб, непроверенный проворот коленвала | Деформация клапанов, повреждение поршневой группы |
После сборки дайте герметику полимеризоваться 30-60 минут перед запуском двигателя. При первом запуске внимательно контролируйте давление масла и отсутствие посторонних шумов в зоне привода ГРМ.
Проверка работы двигателя после замены маслосъемных колпачков
Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут для прогрева. Внимательно осмотрите зону ремня ГРМ/цепи на предмет правильности установки и отсутствия посторонних шумов. Контролируйте показания датчика температуры охлаждающей жидкости – перегрев недопустим.
Проверьте герметичность соединений клапанной крышки и свечных колодцев. Убедитесь в отсутствии масляных подтёков в местах установки новых колпачков. При выявлении течей немедленно заглушите мотор для устранения дефектов монтажа.
Диагностика эффективности замены
Выполните следующие контрольные тесты:
- Визуальный анализ выхлопа:
- При холодном запуске допустим кратковременный белый дым
- После прогрева сизый или синеватый дым должен полностью исчезнуть
- Проверка компрессии:
- Замерьте компрессию во всех цилиндрах
- Отклонения между цилиндрами не должны превышать 10%
- Контроль расхода масла:
Период Норма расхода Первые 500 км Допустимо увеличение на 10-15% После 1000 км Стабилизация до паспортных значений
Совершите пробную поездку продолжительностью 20-30 минут с плавным увеличением нагрузки. Резкие старты и высокие обороты (свыше 3500 об/мин) в первый день запрещены. После тест-драйва повторно проверьте уровень масла и отсутствие подтёков на двигателе.
Через 200-300 км пробега извлеките свечи зажигания. Маслянистый чёрный нагар на электродах свидетельствует о нерешенной проблеме. Сухие светло-коричневые отложения подтверждают корректную работу маслосъемных колпачков.
