Замена монтажного блока ВАЗ-2110 своими руками

Статья обновлена: 18.08.2025

Монтажный блок (блок предохранителей и реле) – ключевой элемент электрооборудования ВАЗ-2110, защищающий цепи от перегрузок и управляющий критичными системами автомобиля.

При выходе из строя контактов, платы или корпуса необходима замена узла. Процедура требует обязательного отключения минусовой клеммы аккумулятора и аккуратности. Статья подробно описывает последовательность действий для самостоятельной установки нового блока.

Подготовка инструментов для замены

Сбор необходимых инструментов перед началом работ критически важен для оперативной и безопасной замены монтажного блока. Отсутствие даже одного элемента может привести к затягиванию процесса или повреждению деталей.

Проверьте наличие всего перечисленного ниже набора заранее, чтобы не отвлекаться во время демонтажа. Убедитесь, что инструменты исправны и находятся в легкодоступном месте.

Ключ рожковый или накидной на 10 мм – для откручивания клемм аккумулятора и креплений блока.
Крестообразная отвертка (PH2) – потребуется для снятия пластиковых фиксаторов и панелей.
Фонарик – для подсветки труднодоступной зоны монтажного блока под рулевой колонкой.
Новый монтажный блок ВАЗ-2110 – обязательно сверьте каталожный номер со старым.
Ветошь – для очистки контактов и посадочного места от пыли.

Дополнительно рекомендуется иметь тонкую плоскую отвертку для аккуратного отсоединения разъемов и перчатки для защиты рук.

Безопасное отключение аккумулятора

Перед началом любых работ с электрооборудованием автомобиля, включая замену монтажного блока на ВАЗ-2110, необходимо полностью обесточить систему. Отключение аккумуляторной батареи (АКБ) исключает риск короткого замыкания, повреждения контроллеров и случайного срабатывания подушек безопасности. Несоблюдение этого этапа может привести к дорогостоящему ремонту электронных компонентов.

Убедитесь, что зажигание выключено, а ключ извлечен из замка. Все электроприборы (фары, магнитола, обогрев стекол) должны быть деактивированы. Подготовьте гаечный ключ на 10 мм для клемм и защитные перчатки – электролит агрессивен, а металлические предметы на руках могут вызвать короткое замыкание при контакте с клеммами.

Порядок отключения АКБ

Сначала снимите отрицательную клемму (-). Ослабьте гайку крепления ключом на 10 мм и осторожно отсоедините провод от вывода АКБ. Отведите провод в сторону, исключив его случайный контакт с клеммой.
Затем снимите положительную клемму (+). Повторите процедуру ослабления гайки и аккуратно отсоедините провод. Изолируйте конец провода тряпкой или резиновым чехлом во избежание касания кузова.
Проверьте изоляцию. Убедитесь, что отсоединенные провода не касаются клемм, металлических деталей подкапотного пространства или друг друга.

Важные предупреждения

Никогда не отсоединяйте клеммы при работающем двигателе – это выведет из строя генератор.
Запрещено снимать сначала плюсовую клемму – риск короткого замыкания при касании ключом кузова.
Избегайте одновременного контакта металлического инструмента с обеими клеммами АКБ.

Этап	Инструмент	Риск нарушения
Снятие "-" клеммы	Ключ на 10 мм	Повреждение ЭБУ, сбои иммобилайзера
Снятие "+" клеммы	Ключ на 10 мм	Искрение, возгорание, оплавление проводов

После отключения АКБ подождите 10-15 минут перед демонтажем монтажного блока. Это позволяет обесточить конденсаторы в системе и гарантирует безопасность. При обратной установке батареи соблюдайте обратную последовательность: сначала надежно закрепите плюсовую клемму, затем минусовую.

Снятие пластиковой заглушки руля

Отключите минусовую клемму аккумуляторной батареи для предотвращения случайного срабатывания подушки безопасности. Убедитесь, что ключ зажигания находится в положении «0», а руль зафиксирован в прямом положении.

Найдите технологические отверстия на задней поверхности рулевого колеса в районе горизонтальных спиц. Ориентируйтесь на симметричные прорези диаметром 3-4 мм, скрытые под облицовкой руля.

Порядок демонтажа

Вставьте тонкую отвертку с плоским жалом в правое технологическое отверстие до характерного щелчка (глубина 15-20 мм).
Повторите действие для левого отверстия, одновременно отводя отвертку в сторону центра руля.
Потяните заглушку на себя, ухватившись за нижний паз. Прикладывайте усилие равномерно, без перекоса.
Отсоедините разъем подушки безопасности, нажав на пластиковый фиксатор у основания колодки.

Важно:

Не касайтесь металлическими инструментами контактов пиропатрона подушки
Не допускайте перегиба жгута проводов при отсоединении разъема
Храните снятую заглушку лицевой поверхностью вверх во избежание царапин

Откручивание креплений рулевой колонки

Обеспечьте свободный доступ к кронштейнам рулевой колонки под приборной панелью. Найдите три крепежные гайки/болта: две сверху на разъемном кронштейне и один снизу возле вала рулевой рейки.

Подготовьте ключи на 13 мм – лучше использовать торцовый или накидной инструмент из-за ограниченного пространства. Зафиксируйте руль в прямом положении перед началом работ.

Порядок демонтажа

Ослабьте нижний болт крепления к кузову, расположенный под валом колонки. Полностью выкручивать не требуется – ослабьте на 3-4 оборота.
Открутите верхние гайки на разъемном кронштейне. Придерживайте кронштейн рукой, чтобы избежать резкого смещения колонки.
Извлеките крепежи и сложите в отдельную емкость, чтобы избежать потери.

Тип крепежа	Расположение	Инструмент
Болт M8	Нижнее крепление к кузову	Ключ 13 мм
Гайка M8	Правое верхнее крепление	Ключ 13 мм
Гайка M8	Левое верхнее крепление	Ключ 13 мм

Аккуратно разведите половинки кронштейна, освобождая рулевую колонку. Не допускайте резких движений – проводам подключения замка зажигания требуется свободный ход. Подготовьтесь к последующему снятию разъемов монтажного блока.

Демонтаж нижнего кожуха руля

Открутите два самореза крепления нижней части кожуха рулевой колонки, расположенные в нижней торцевой зоне. Используйте крестовую отвертку с длинным жалом для удобного доступа. Винты могут быть утоплены в пластиковые направляющие – убедитесь в полном их извлечении.

Аккуратно потяните нижний кожух на себя, освобождая пластиковые фиксаторы по периметру. Действуйте без резких движений, чтобы не сломать крепежные ушки. При сопротивлении проверьте, не осталось ли скрытых винтов или нерасцепленных защелок в верхней части кожуха.

Ключевые моменты

Перед полным снятием убедитесь, что кожух не соединен проводами с подрулевыми переключателями. Если такие элементы присутствуют:

Отсоедините разъемы стеклоподъемников/дворников
Снимите фиксатор проводов на внутренней стороне кожуха

Тип крепежа	Количество	Расположение
Саморезы 4мм	2 шт	Нижний торец кожуха
Пластиковые фиксаторы	4 шт	Боковые грани

Уложите снятый кожух в безопасное место, избегая деформации или царапин на панели. Проверьте состояние фиксаторов перед обратной установкой.

Ослабление зажимов рулевых переключателей

Перед демонтажем монтажного блока необходимо отсоединить разъёмы рулевых переключателей подрулевых рычагов. Эти разъёмы фиксируются пластиковыми зажимами, требующими аккуратного ослабления. Приложите умеренное давление на фиксаторы, избегая резких движений, чтобы не сломать хрупкие элементы крепления.

Визуально определите тип зажима на каждом разъёме: обычно используются конструкции с боковыми язычками или верхним рычагом. Зажмите пальцами выступающие части фиксатора одновременно с обеих сторон, после чего плавно потяните колодку разъёма вдоль оси контактов. Не дёргайте провода – это может повредить проводку или контакты.

Порядок действий

Обесточьте автомобиль, сняв клемму "минус" с аккумулятора
Снимите пластиковую декоративную накладку рулевой колонки
Определите тип фиксатора на разъёме:
- Для боковых зажимов – сожмите пальцами левый и правый язычки
- Для верхнего фиксатора – отогните рычаг вверх отверткой
Потяните колодку строго перпендикулярно гнезду, контролируя усилие

Тип зажима	Инструмент	Риск повреждения
Боковые лепестки	Пальцы	Поломка язычков
Верхний рычаг	Плоская отвёртка	Трещины в корпусе

Отсоединение разъёма звукового сигнала

Найдите разъём звукового сигнала в монтажном блоке. Он расположен на нижнем ряду клемм, обычно слева или в центре, и маркирован буквой "С" или словом "Сигнал".

Внимательно осмотрите фиксатор разъёма. Он имеет пластиковый язычок сверху или сбоку, который необходимо отжать для освобождения коннектора.

Порядок действий

Убедитесь, что зажигание автомобиля выключено
Большим и указательным пальцем сожмите боковые стенки фиксатора
Потяните разъём строго вниз вдоль оси контактов
При затруднении проверьте полное отжатие язычка фиксатора

Важно: Не прикладывайте чрезмерное усилие и не дёргайте разъём вбок – это может повредить контакты или пластиковый корпус блока. Если коннектор не поддаётся, повторно проверьте положение фиксирующего элемента.

Типовая проблема	Решение
Фиксатор не отжимается	Используйте тонкую отвёртку для аккуратного поддевания язычка
Разъём прикипел	Обработайте контакты WD-40, подождите 5 минут

После демонтажа проверьте состояние контактов: отсутствие окислов и механических повреждений гарантирует корректную работу сигнала после сборки. При наличии зелёного или белого налёта очистите штекер специальным средством для электроразъёмов.

Демонтаж правой шторки панели приборов

Откройте бардачок и нащупайте фиксатор шторки в его верхней части. Нажмите на фиксатор пальцем в направлении внутрь салона, одновременно потянув шторку на себя. Преодолейте сопротивление пластмассовых защелок, удерживающих элемент по бокам.

Плавно вытяните шторку из посадочного места, контролируя усилие во избежание поломки креплений. Отложите демонтированную деталь в сторону – она больше не препятствует доступу к монтажному блоку.

Ключевые этапы демонтажа

Открытие бардачка для доступа к тыльной стороне шторки
Нажатие на центральный фиксатор в верхней зоне бардачка
Синхронное вытягивание шторки на себя с усилием 5-7 кг
Контроль боковых защелок во избежание их повреждения

Элемент	Тип крепления
Центральный фиксатор	Пластиковый язычок
Боковые крепления	2 распорные защелки

Важно: При резком движении существует риск сломать фиксирующие ушки. Если шторка не поддается, проверьте визуально положение боковых защелок через отверстие бардачка.

Извлечение элементов освещения шторки

Снимите пластиковую шторку монтажного блока, потянув её на себя за верхний край. Для доступа к лампам подсветки найдите два пластмассовых патрона с проводами, расположенных по краям корпуса блока.

Каждый патрон фиксируется в гнезде пластиковым выступом. Сожмите пальцами боковые стороны патрона в месте выступа, одновременно аккуратно расшатывая его из стороны в сторону. Извлеките патрон из посадочного места движением на себя.

Демонтаж ламп подсветки

Визуально осмотрите патрон: лампа установлена в центральном отверстии и удерживается металлическими контактами.
Возьмитесь за цоколь лампы большим и указательным пальцами. Проверните её против часовой стрелки примерно на 20-30 градусов.
Потяните лампу прямо вверх – она выйдет из патрона вместе с металлическим цоколем.

Элемент	Тип	Примечание
Лампа подсветки	T5 1.2W	Аналог W1.2W
Патрон	Пластмассовый	Не разбирается

Проверьте состояние нити накала визуально – перегоревшая лампа имеет разорванную спираль или потемневшую колбу. Убедитесь в отсутствии окисления контактов в патроне и на цоколе перед установкой новых элементов.

Снятие креплений монтажной площадки

После отключения всех разъёмов от монтажного блока переходите к демонтажу самой платформы. Площадка крепится к кузову автомобиля в районе левой ноги водителя под приборной панелью. Для доступа к креплениям потребуется снять защитную крышку, расположенную непосредственно под рулевой колонкой.

Крепёж представляет собой три гайки с резьбой М6, удерживающие металлический кронштейн платформы. Гайки расположены в верхней части площадки: две ближе к салонному фильтру и одна со стороны педального узла. Используйте ключ на 10 мм или торцевую головку соответствующего размера для их откручивания.

Порядок демонтажа

Снимите пластиковую накладку рулевой колонки (при необходимости)
Отверните верхнюю гайку крепления со стороны педалей
Ослабьте две гайки возле воздуховода салонного фильтра
Полностью выкрутите все три гайки, сохраняя шайбы
Отведите площадку с блоком предохранителей вниз и в сторону

Крепёжный элемент	Расположение	Инструмент
Гайка М6	Центральная (над педалями)	Ключ/головка на 10 мм
Гайка М6	Правая (ближе к тоннелю)	Ключ/головка на 10 мм
Гайка М6	Левая (у воздуховода)	Ключ/головка на 10 мм

Внимание! При откручивании гаек придерживайте монтажную площадку рукой – после снятия последнего крепления она может упасть. Проверьте отсутствие натяжения проводов перед полным извлечением узла. Все демонтированные детали сложите в контейнер для предотвращения потерь.

Осмотр проводов на участке работ

Тщательно обследуйте все кабели, подключенные к монтажному блоку. Обращайте особое внимание на участки возле разъемов, места перегибов и точки контакта с кузовными элементами. Любое нарушение целостности проводки может вызывать короткое замыкание или нестабильную работу электрооборудования.

Проверьте фиксацию колодок жгута в посадочных гнездах блока. Убедитесь, что все разъемы полностью защелкнуты и не имеют критического люфта. Отсоединенные или плохо закрепленные коннекторы – частая причина сбоев в работе системы.

Ключевые точки контроля

Состояние изоляции:
- Ищите трещины, оплавленные участки или следы перетирания
- Проверьте отсутствие оголенных жил в местах крепления хомутами
Качество контактов:
- Удалите окисления со штекеров металлической щеткой
- Убедитесь в отсутствии деформированных или подгоревших клемм
Маршрут прокладки:
- Исключите контакт жгутов с острыми кромками кузова
- Проверьте натяжение проводов при повороте руля (для жгутов в подрулевом пространстве)

Обнаруженные поврежденные участки требуют немедленного ремонта: изолируйте проблемные места термоусадкой или замените провод целиком. Установка нового блока на неисправную проводку приведет к повторному выходу оборудования из строя.

Отщёлкивание пластмассовых фиксаторов

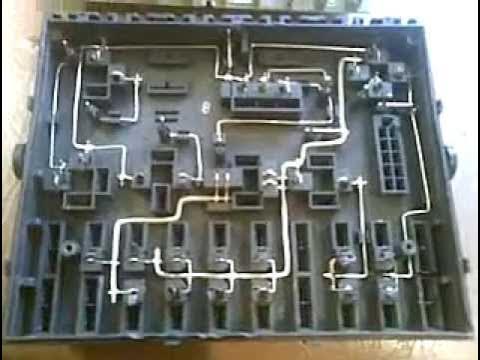

Для доступа к платам монтажного блока необходимо аккуратно отщёлкнуть все фиксаторы крышки. Они расположены по периметру корпуса блока и требуют равномерного усилия. Начинайте с верхних защёлок, плавно нажимая пальцами на выступающие части фиксаторов в направлении от центра к краям.

Избегайте резких движений или применения металлических инструментов – это может сломать хрупкий пластик. Если фиксатор не поддаётся, проверьте, не пропустили ли вы другие точки крепления. При отстёгивании должен раздаться характерный щелчок каждой защёлки.

Порядок действий

Определите количество и расположение фиксаторов (обычно 4-6 шт.)
Большим пальцем прижмите центральную часть защёлки
Указательным пальцем подденьте край фиксатора снизу
Одновременно сдвигайте пальцы навстречу друг другу

Важно: При повторной сборке убедитесь, что все фиксаторы полностью защёлкнулись – незакреплённая крышка может привести к попаданию влаги и окислению контактов.

Тип фиксатора	Направление усилия
Верхние	Вниз-назад
Боковые	Вбок-вверх

Подготовка скобы монтажного блока

Скоба выполняет функцию жесткого крепления монтажного блока к кузову в подкапотном пространстве. Она подвергается постоянному воздействию влаги, грязи и перепадов температур, что может привести к коррозии металла и деформации конструкции.

Перед установкой нового блока необходимо тщательно обработать скобу для обеспечения надежной фиксации и предотвращения ускоренного износа контактов. Особое внимание уделите посадочным отверстиям и зонам прилегания к кузову.

Порядок обработки скобы

Демонтаж: снимите скобу с автомобиля, открутив крепежные гайки ключом на 13
Механическая очистка:
- Удалите крупные загрязнения металлической щеткой
- Обработайте труднодоступные места мелкой наждачной бумагой
Обезжиривание: протрите все поверхности скобы ветошью, смоченной в уайт-спирите или бензине
Антикоррозийная обработка:
- Нанесите преобразователь ржавчины на проблемные участки
- Покройте скобу грунтовкой по металлу
Контроль геометрии: убедитесь в отсутствии перекосов монтажных отверстий и плоскостей прилегания

Отводение колодок проводов в сторону

После снятия крышки монтажного блока аккуратно отсоедините все электрические разъемы. Проверьте, чтобы фиксаторы каждой колодки были полностью отщелкнуты перед извлечением. Не допускайте резких рывков или перекручивания жгутов во избежание повреждения контактов.

Отведите провода в сторону, освобождая пространство для демонтажа блока. Закрепите колодки на соседних элементах кузова пластиковыми стяжками или изолентой, исключая их провисание или контакт с движущимися деталями. Убедитесь, что провода не натянуты и не мешают работе инструментами.

Ключевые этапы отведения проводки

Выполните следующие действия для безопасного перемещения жгутов:

Определите точки крепления жгутов к кузову
Ослабьте хомуты крепления проводов при помощи отвертки
Сдвиньте колодки единым блоком параллельно оси монтажного блока

Внимание! При наличии коррозии на разъемах обработайте контакты WD-40 до отключения. Избегайте одновременного отсоединения всех колодок – группируйте их по зонам ответственности (фары, стеклоочистители и т.д.).

Тип разъема	Способ отщелкивания
Квадратные (X1-X4)	Нажать боковые защелки внутрь
Широкие (X5-X7)	Поддеть отверткой верхний фиксатор

Перед окончательным отводом промаркируйте особо сложные разъемы малярным скотчем. Это гарантирует корректное подключение после установки нового блока. Проверьте отсутствие перегибов тонких проводов сигнальных цепей.

Фиксация жгута электропроводки

Надежная фиксация жгута электропроводки критически важна для предотвращения перетирания проводов о металлические кромки кузова. Свободно болтающийся жгут может привести к короткому замыканию, повреждению изоляции и выходу из строя электрооборудования автомобиля.

Проверьте правильность укладки всех проводов в штатные пластиковые каналы и пазы кузова. Убедитесь, что жгут не натянут и не перекручен, сохраняя небольшой технологический запас для вибрации кузова при движении.

Этапы закрепления жгута

Восстановите крепление пластиковых клипс в местах фиксации к кузову
Зафиксируйте разъемы на монтажном блоке до характерного щелчка
Проверьте отсутствие перегибов проводов возле кронштейнов
Используйте пластиковые хомуты для дополнительной фиксации

Обязательно проверьте жгут на отсутствие защемлений при установке декоративных панелей. Особое внимание уделите зоне возле педального узла – провода не должны касаться подвижных механизмов.

Демонтаж старого блока предохранителей

Откройте капот автомобиля и снимите минусовую клемму с аккумуляторной батареи для обесточивания системы. Найдите монтажный блок в моторном отсеке: он расположен возле левой стойки амортизатора под пластиковой крышкой прямоугольной формы.

Отожмите фиксаторы крышки блока предохранителей и снимите её. Визуально запомните или сфотографируйте расположение реле и предохранителей – это упростит сборку. Приготовьте тонкую плоскую отвёртку и набор гаечных ключей (в основном потребуется на 10).

Пошаговая разборка

Отсоедините разъёмы жгута проводов:
- Нажмите на пластиковые фиксаторы каждого коннектора
- Аккуратно потяните разъёмы вверх без рывков

Открутите крепёжные гайки:

Позиция	Количество	Инструмент
Центральная гайка на корпусе	1 шт.	Ключ на 10
Боковые гайки крепления	2 шт.	Ключ на 8

Извлеките блок из посадочного места:
- Приподнимите устройство вверх
- Проверьте отсутствие зацепов за соседние провода
- Достаньте корпус вместе с прикреплёнными реле

Важно: не прикладывайте излишнее усилие при отсоединении разъёмов – если коннектор не поддаётся, проверьте состояние фиксирующего язычка. Все демонтированные гайки сложите в отдельную ёмкость для исключения потерь.

Осмотрите посадочное место на предмет коррозии или загрязнений – при необходимости очистите контакты мелкой наждачной бумагой. Убедитесь в целостности проводов в месте соединения с колодками перед установкой нового блока.

Проверка контактов на окисление

Окисление контактов монтажного блока – распространённая причина неисправностей электрооборудования ВАЗ-2110. Оно проявляется в виде белого или зеленоватого налёта, ухудшающего проводимость и вызывающего перебои в работе фар, указателей поворота или стеклоочистителей.

Перед заменой блока обязательно проверьте состояние контактов в колодках жгута и на самом блоке. Это может избавить от лишней работы, если проблема именно в окислении.

Порядок проверки и очистки контактов

Для работы потребуются:

мелкозернистая наждачная бумага (P600-P800)
отвертка с крестообразным шлицем
очиститель контактов (например, Kontakt 60)
щетка с синтетическим ворсом
диэлектрическая смазка

Отсоедините минусовую клемму аккумулятора
Демонтируйте монтажный блок согласно инструкции по замене
Визуально осмотрите все контактные группы на предмет:
- Белого или зелёного порошкообразного налёта
- Тёмных пятен коррозии
- Механических повреждений штырей
Обработайте окисленные участки очистителем контактов
Аккуратно зачистите штыри и клеммы наждачной бумагой до металлического блеска
Удалите абразивную пыль щёткой
Нанесите тонкий слой диэлектрической смазки для защиты

Особое внимание уделите контактам реле стеклоочистителей и поворотов – они наиболее подвержены коррозии. После очистки соберите цепь и проверьте работу систем перед установкой нового блока.

Очистка посадочной площадки

После снятия старого блока внимательно осмотрите место его установки. На посадочной площадке и контактной группе разъема скапливается грязь, окислы и следы коррозии, которые ухудшают контакт и могут вызвать неполадки в работе нового оборудования. Необходимо тщательно удалить все загрязнения перед монтажом.

Используйте для очистки пластиковую щетку с жесткой щетиной или деревянную лопатку (например, от мороженого), чтобы не повредить металлические контакты. Особое внимание уделите очистке самих контактных штырей в колодке жгута проводов – именно здесь чаще всего образуется налет, препятствующий надежному соединению.

Порядок действий:

Обработайте контакты и площадку аэрозольным очистителем электрооборудования (WD-40 или аналог).
Аккуратно потрите контакты щеткой до удаления всех загрязнений.
Протрите очищенные поверхности ветошью без ворса.
Дополнительно обезжирьте площадку тампоном, смоченным в изопропиловом спирте.

Важно: Не применяйте для очистки металлические предметы (отвертки, ножи, наждачную бумагу) – это повредит защитное покрытие контактов. Проверьте состояние проводов в колодке: они не должны иметь трещин изоляции, а их наконечники обязаны плотно сидеть в пластиковом корпусе разъема.

Сравнение старого и нового монтажного блока

Старые монтажные блоки (типа 2110-3722010-60/61) отличались ненадежными пайкой внутренних дорожек и соединений. Контакты реле и предохранителей часто окислялись, что приводило к потере напряжения, перегреву и нарушению работы фар, стеклоочистителей или указателей поворота. Пластиковый корпус был склонен к деформации при нагреве.

Новые блоки (например, 2110-3722010-70/71) получили усиленную печатную плату с улучшенной термостойкостью и защитным покрытием контактов. Конструкция клеммных колодок обеспечивает более плотное соединение, снижая риски окисления. Корпус изготавливается из негорючего композитного материала, устойчивого к высоким температурам под капотом.

Критерий	Старый блок	Новый блок
Надежность пайки	Слабые соединения, трещины при вибрации	Усиленные дорожки, устойчивость к нагрузкам
Защита контактов	Быстрое окисление, потеря проводимости	Антикоррозийное покрытие, позолота
Корпус	Обычный пластик, деформация при +90°C+	Негорючий композит, устойчив до +130°C
Совместимость	Требует адаптации проводки для замены	Полное соответствие разъемов (прямая замена)

При замене критически важно использовать блоки с маркировкой не ниже -70. Ранние версии новых блоков (-62/-63) сохраняли часть недостатков оригинала, включая перегрев реле ближнего света.

Нанесение диэлектрической смазки

После установки нового монтажного блока в посадочное место, но до подключения колодок с проводами, необходимо обработать контакты. Очистите металлические штырьки разъёмов на блоке и ответных частях колодок от загрязнений или окислов с помощью щётки или ватной палочки, смоченной в спирте или контактном очистителе.

Нанесите тонкий слой диэлектрической смазки (например, Liqui Melly Kupfer-Paste, Molykote HSC Plus или аналог) на все металлические контактные поверхности. Используйте для этого кисточку, зубочистку или шприц-тюбик – важно покрыть токопроводящие элементы равномерно, без образования толстого слоя, который может препятствовать соединению.

Ключевые правила нанесения

Только на металл: Смазка распределяется исключительно по контактным штырькам/площадкам, не затрагивая пластиковые корпуса разъёмов.
Умеренность: Излишки смазки удалите чистой салфеткой – она должна заполнять микронеровности, а не создавать барьер.
Защита от влаги: Основная задача смазки – предотвращение окисления контактов из-за попадания воды и солевых реагентов.
Безопасность: Диэлектрические свойства исключают короткое замыкание между соседними контактами.

После обработки аккуратно подсоедините все колодки жгутов проводов к разъёмам нового блока до характерного щелчка фиксаторов. Убедитесь в надёжной посадке каждого коннектора. Излишки смазки, выступившие по краям разъёмов после соединения, можно аккуратно стереть – они уже выполнили свою функцию внутри контактной группы.

Установка нового блока в пазы

Перед установкой нового монтажного блока убедитесь, что пазы в корпусе чистые и не имеют повреждений. Совместите нижнюю часть блока с направляющими в гнезде, удерживая его под углом 20-30 градусов относительно плоскости крепления.

Плавно введите нижние крепежные выступы блока в пазы до упора. Без резких движений опустите верхнюю часть блока вниз, контролируя параллельность корпусу. Добейтесь полного контакта нижней кромки с посадочным местом.

Фиксация и проверка

Нажмите на верхнюю часть блока до характерного щелчка фиксирующих защелок. Убедитесь в отсутствии перекосов:

Визуально проверьте равномерность посадки по периметру
Попробуйте слегка подвигать блок – не должно быть люфта
Убедитесь, что фиксаторы полностью зашли в ответные пазы

Важно: При установке избегайте:

Перекоса блока при посадке в пазы
Чрезмерного давления на корпус
Монтажа без предварительной очистки направляющих

После фиксации подключите разъемы проводки в строгом соответствии с маркировкой. Защелкните пластиковые фиксаторы колодок до упора – должен раздаться отчетливый щелчок каждого замка.

Фиксация монтажной скобы

Монтажная скоба удерживает блок предохранителей в стационарном положении на кузовной панели. Её корректная установка предотвращает вибрации и самопроизвольное отсоединение разъёмов при эксплуатации автомобиля.

После размещения нового блока на штатном месте совместите крепёжные проушины скобы с отверстиями в кузове. Убедитесь, что фиксирующие лепестки скобы плотно охватывают корпус блока без перекосов.

Вставьте пластиковые пистоны в технологические отверстия кузова через проушины скобы
Сильно надавите на центральные штыри пистонов до характерного щелчка
Проверьте отсутствие люфта: приложите руку к блоку и попытайтесь пошатать его из стороны в сторону

Контрольные точки после фиксации:

Элемент	Требование
Пистоны	Утоплены заподлицо с поверхностью скобы
Лепестки скобы	Плотно прижаты к рёбрам корпуса блока
Зазор с кузовом	Равномерный по всему периметру

При обнаружении перекоса демонтируйте скобу путём поддевания пистонов отвёрткой и повторите установку. Не допускается монтаж с применением силы – это ведёт к деформации креплений.

Подключение проводки колодками

После установки нового монтажного блока в посадочное место, начинается ответственный этап подключения электрических разъёмов. Каждая колодка проводов имеет уникальную конструкцию и маркировку, что исключает случайную перестановку при правильном монтаже. Необходимо строго соблюдать соответствие разъёмов гнёздам блока для корректной работы всех систем автомобиля.

Перед подключением внимательно осмотрите контакты на предмет окислов или загрязнений – при необходимости очистите их специальным средством. Убедитесь в отсутствии перегибов проводов и механических повреждений изоляции. Все операции выполняются при отключённой минусовой клемме аккумулятора.

Порядок подключения колодок

Найдите колодку Х1 (самая крупная, обычно белого цвета) – совместите её с крайним левым разъёмом блока до характерного щелчка фиксатора
Подсоедините колодку Х2 (среднего размера, чёрная) в центральное гнездо, контролируя положение направляющих пазов
Установите маленькую колодку Х3 в оставшееся гнездо справа, надавливая на корпус до полной посадки
Проверьте надёжность фиксации всех трёх разъёмов – каждый должен быть закреплён пластиковым замком

Особое внимание уделите правильной ориентации колодок – перевёрнутая установка повредит контактные штырьки. После монтажа аккуратно распределите жгуты проводов вдоль корпуса блока, избегая натяжения и пережима. Зафиксируйте проводку штатными пластиковыми хомутами в моторном отсеке.

Колодка	Цвет	Кол-во контактов	Подключаемые системы
Х1	Белый	36 pin	Генератор, стартер, фары, зажигание
Х2	Чёрный	26 pin	Дворцы, повороты, стеклоподъёмники
Х3	Чёрный	16 pin	Датчики, подсветка, прикуриватель

Никогда не применяйте силу при соединении – если колодка не встаёт на место, проверьте совпадение формы разъёма и отсутствие загнутых контактов. После подключения выполните тестирование: включите поочерёдно фары, поворотники, габариты и дворцы для проверки функций.

Проверка надёжности контактов

После установки нового монтажного блока тщательно проверьте все разъёмы и клеммные соединения. Поочерёдно осмотрите каждую колодку проводов, уделяя внимание фиксаторам и положению контактов внутри пластиковых корпусов. Убедитесь, что разъёмы защёлкнуты до характерного клика без перекосов.

Особое внимание уделите силовым цепям (клеммы 30 и 15) и массовым проводам. Проверьте отсутствие окислов, следов перегрева или деформации металлических контактных пластин. Все соединения должны быть сухими и чистыми – при необходимости обработайте их контактным спреем.

Ключевые точки контроля

Колодка предохранителей: проверьте плотность прилегания ножек предохранителей и реле к гнёздам
Разъёмы жгута: протестируйте фиксацию язычков-защёлок на каждом подключённом коннекторе
Клемма массы: убедитесь в надёжном креплении к кузову (точка возле аккумулятора или на лонжероне)

Тип контакта	Метод проверки	Признак неисправности
Силовые (30/15)	Визуальный осмотр + пальпация	Потемнение пластика, люфт в гнезде
Управляющие (низковольтные)	Подёргивание проводов у разъёма	Самопроизвольное разъединение
Кузовная масса	Замер сопротивления мультиметром	Показания > 0.5 Ом

Запустите двигатель и включите фары, печку, стеклоочистители
Пальцами проверьте нагрев разъёмов – локальный перегрев указывает на плохой контакт
Протестируйте работу всех потребителей, включая "аварийку" и поворотники

При обнаружении плавающих неисправностей (самопроизвольное отключение функций) снимите проблемный разъём и подогните контактные лепестки тонкой отвёрткой. Повторяйте нагрузочные тесты до стабильной работы электрооборудования.

Монтаж крепления блока предохранителей

Перед установкой нового блока тщательно очистите посадочное место в моторном отсеке от грязи и коррозии. Убедитесь в целостности резиновой подушки-демпфера, которая гасит вибрации – при повреждении замените её.

Совместите отверстия на корпусе блока с крепёжными шпильками кузова. Аккуратно наденьте блок, контролируя положение разъёмов – они должны быть направлены вниз. Не применяйте силу при посадке, чтобы не сломать пластиковые фиксаторы.

Фиксация блока

Выполните затяжку в строгой последовательности:

Наденьте штатные гайки на шпильки крепления
Затягивайте крепёж равномерно крест-накрест
Момент затяжки – не более 8-10 Нм

Проверьте отсутствие перекоса блока и надёжность фиксации. Подключите колодки жгута проводов до характерного щелчка замков. Убедитесь, что:

Провода не натянуты и не перегибаются
Разъёмы плотно зафиксированы
Рычажок фиксатора каждой колодки закрыт

После монтажа включите зажигание и проверьте работу фар, поворотников и стеклоочистителей для подтверждения корректного подключения.

Обратная установка жгута проводки

Подключите все колодки жгута к соответствующим разъемам приборной панели, соблюдая первоначальную маркировку и расположение. Особое внимание уделите фиксации контактов в гнездах – должен быть слышен характерный щелчок каждого фиксатора.

Аккуратно уложите провода в штатные каналы рулевой колонки, избегая перегибов и натяжения. Проследите, чтобы жгут не контактировал с подвижными элементами рулевого механизма и не пережимался при сборке пластиковых кожухов.

Ключевые этапы финальной сборки

Заведите свободный конец жгута в монтажную нишу блока предохранителей
Совместите крепежные выступы блока с пазами на кузове
Надежно зафиксируйте корпус блока штатными защелками
Подсоедините к клеммам блока:
- Колодку Х1 (система зажигания)
- Колодку Х2 (габариты/фары)
- Колодку Х3 (дворцы/омыватель)
Установите предохранители и реле согласно схеме на крышке блока

Перед закрытием крышки проверьте работоспособность ключевых систем: включите фары, поворотники, дворники и аварийную сигнализацию. Убедитесь в отсутствии искрения, запаха горелой изоляции или некорректной работы потребителей.

Колодка	Цвет маркировки	Основные цепи
Х1	Красный	Замок зажигания, стартер, генератор
Х2	Синий	Ближний/дальний свет, габариты
Х3	Желтый	Дворники, омыватель, обогрев зеркал

После успешной проверки закройте крышку монтажного блока до щелчка фиксаторов. Установите на место нижнюю декоративную панель под рулевой колонкой, закрепив ее саморезами. Не запускайте двигатель до завершения полной сборки!

Возвращение на место электрических разъёмов

Подключите все снятые ранее колодки проводов к новому монтажному блоку. Каждый разъём имеет уникальную форму и цветовую маркировку, что исключает неправильное соединение. Убедитесь, что фиксаторы на колодках полностью защёлкнулись – характерный щелчок подтвердит надёжную посадку.

Особое внимание уделите крупным разъёмам питания и жгутам, отвечающим за критичные системы: зажигание, генератор, стартер, фары. Проверьте отсутствие перегибов проводов и их свободное расположение без натяжения. Контакты должны быть чистыми, без следов окисления или повреждений.

Рекомендуемая последовательность подключения:

Колодка реле и предохранителей (самая крупная, часто белого или чёрного цвета)
Жгут системы управления двигателем (ЭБУ)
Разъёмы наружного освещения (фары, поворотники, габариты)
Проводка стеклоочистителей и омывателя
Колодки комбинации приборов и звукового сигнала

Важно: перед финальной сборкой выполните тестовое включение зажигания. Убедитесь в отсутствии искрения, запаха гари и корректной работе основных потребителей: проверьте ближний свет, «аварийку», дворники. Только после успешной проверки устанавливайте защитную крышку блока на место.

Проверка состояния крепления шторки панели приборов является обязательным этапом при замене монтажного блока на ВАЗ-2110. Недостаточная фиксация этого элемента создает риск его самопроизвольного падения в моторный отсек при дальнейшей эксплуатации автомобиля.

Особое внимание уделите пластиковым защелкам или винтовым соединениям, удерживающим шторку. Их повреждение или ослабление напрямую влияет на надежность крепления. Игнорирование этого шага может привести к повреждению детали или потере ее во время движения.

Проверка крепления шторки панели

После установки нового монтажного блока и подключения колодок жгутов проводов необходимо убедиться в надежной фиксации защитной шторки. Выполните следующие действия:

Визуально осмотрите шторку по всему периметру. Убедитесь, что она плотно прилегает к кузову в районе лобового стекла и не имеет значительных перекосов.
Проверьте состояние всех крепежных элементов:
- Пластиковые защелки по краям шторки должны быть целыми и полностью зафиксированными в своих посадочных местах на кузове.
- Если крепление осуществляется винтами (в зависимости от года выпуска), убедитесь в их наличии и равномерной затяжке.
Проведите ручную проверку: аккуратно нажмите на центральную часть шторки и ее углы. Деталь не должна проваливаться, шататься или издавать посторонние звуки (щелчки, скрипы).

При обнаружении проблем (треснувшие защелки, отсутствие винтов, деформация шторки) устраните их до окончательной сборки. Замените сломанные крепления, подтяните ослабленные винты или установите недостающие. Только после подтверждения надежной фиксации можно продолжить установку декоративных элементов панели приборов.

Установка правой шторки панели приборов

Перед монтажом убедитесь, что новая шторка полностью соответствует модели вашего ВАЗ-2110, проверьте целостность крепежных пазов и отсутствие деформаций пластика. Очистите посадочное место на панели приборов от пыли и остатков старого крепления мягкой щеткой или сжатым воздухом.

Снимите защитную пленку с клеевого слоя на тыльной стороне шторки, если она предусмотрена производителем. Не прикасайтесь к липкой поверхности пальцами во избежание снижения адгезии. При необходимости нанесите тонкий слой автомобильного клея для пластика по контуру детали.

Пошаговый монтаж

Совместите шторку с панелью приборов, обеспечив точное положение относительно воздуховодов и приборного щитка.
Начните фиксацию с верхнего края, плотно прижимая пластик к панели на 5-7 секунд в каждой точке крепления.
Продвигайтесь по периметру, последовательно прижимая боковые и нижние участки. Особое внимание уделите стыку с центральной консолью.

Контроль качества установки: Проверьте отсутствие зазоров более 1 мм по всему контуру. Убедитесь, что шторка не перекрывает вентиляционные отверстия и не создает помех переключателям на торпедо. Протестируйте открывание/закрывание перчаточного ящика – деталь не должна препятствовать его ходу.

Типовая проблема	Способ устранения
Отслоение углов	Демонтировать деталь, обезжирить поверхности, нанести усилитель адгезии
Скрип при вибрации	Проклеить стык автомобильным герметиком на силиконовой основе
Перекос относительно панели	Аккуратно отклеить, повторно выровнять по контрольным меткам

Важно: Не эксплуатируйте автомобиль в течение 2-3 часов после установки – это необходимо для полной полимеризации клеевого состава. При появлении дефектов в первые сутки допускается коррекция положения без применения дополнительных средств фиксации.

Монтаж элементов освещения шторки

Установите лампы подсветки в посадочные места на тыльной стороне шторки монтажного блока. Аккуратно вдавите их до характерного щелчка, убедившись в плотной фиксации цоколей. Следите за правильной ориентацией ламп – их контакты должны совпадать с направлением разъёмов проводки.

Подключите колодки жгута электропроводки к соответствующим лампам шторки, соблюдая цветовую маркировку проводов. Убедитесь, что разъёмы полностью защёлкнулись и не имеют люфта. Избегайте перегибов и натяжения проводов при укладке жгута в отведённые пазы корпуса блока.

Контроль работоспособности

Включите габаритные огни и проверьте подсветку шторки
Поочерёдно активируйте указатели поворотов, фары ближнего света, стоп-сигналы
Убедитесь в отсутствии мерцания или затемнённых секций

Важно: При обнаружении неработающих ламп немедленно обесточьте цепь и перепроверьте надёжность контактов. Игнорирование неисправностей может привести к перегреву разъёмов.

Установка кожуха рулевой колонки

Перед фиксацией кожуха убедитесь, что провода жгута электропроводки аккуратно уложены внутри колонки и не мешают движению рулевого вала. Совместите верхнюю и нижнюю половинки кожуха, проверив точное совпадение крепежных отверстий и посадочных мест вокруг замка зажигания.

Зафиксируйте нижнюю часть кожуха штатными саморезами через технологические отверстия в кронштейнах. Проверьте отсутствие перегибов проводов и свободный ход переключателей подрулевых рычагов. Приложите верхнюю крышку кожуха, совместив фиксаторы по периметру с пазами нижней части.

Ключевые этапы затяжки

Затяните центральный винт под пластиковой заглушкой крестовой отверткой до упора.
Заверните боковые саморезы симметрично с обеих сторон, избегая перекоса кожуха.
Установите декоративные заглушки на винты до характерного щелчка.

Контроль качества установки:

Проверьте отсутствие люфта и скрипов при покачивании кожуха рукой
Убедитесь в свободном ходе ключа в замке зажигания
Протестируйте работу всех подрулевых переключателей

Регулировка угла положения рулевых переключателей

После установки нового монтажного блока на ВАЗ-2110 требуется точная настройка угла положения рулевых переключателей. Эта операция обеспечивает правильное замыкание контактов при активации поворотников, дворников или света, исключая ложные срабатывания или отказы функций. Неправильная регулировка приведет к некорректной работе подрулевой электроники и преждевременному износу контактов.

Ключевым параметром является синхронизация положения переключателей с рулевой колонкой при прямолинейном движении автомобиля. Регулировка выполняется механически за счет изменения ориентации корпуса блока относительно кронштейна крепления, что требует точности и проверки работоспособности на всех режимах.

Пошаговая процедура регулировки

Фиксация руля: Установите колеса в положение прямолинейного движения, зафиксировав руль строго по центру
Демонтаж декоративных накладок: Снимите пластиковые кожухи рулевой колонки, открутив саморезы крестовой отверткой
Ослабление креплений: Найдите три монтажных винта блока переключателей (два сверху, один снизу) и ослабьте их на 2-3 оборота
Корректировка угла: Поворачивайте корпус блока вокруг оси рулевой колонки до достижения положения, при котором:
- Рычаги переключателей параллельны плоскости руля
- Пальцы естественно ложатся на рычаги без напряжения кисти
- Зазор между корпусом и обшивкой руля равномерный по всему периметру

Контрольная проверка: Включите зажигание и протестируйте все функции:

Функция	Критерий правильной работы
Поворотники	Автоотключение после поворота руля на 90°
Дворники	Плавное переключение скоростей без заеданий
Переключение света	Четкая фиксация положений "габариты/ближний"

Фиксация положения: Затяните монтажные винты крест-накрест с моментом 3-5 Н·м, избегая перекоса корпуса

При повторяющихся сбоях в работе после регулировки проверьте целостность шлейфа монтажного блока и отсутствие деформаций посадочного кронштейна на рулевой колонке. Корректная настройка исключает трение рычагов о кожух руля и обеспечивает четкий ход переключателей на всех углах поворота рулевого колеса.

Фиксация нижнего кожуха руля

После установки монтажного блока на штатное место, переходите к сборке нижней части рулевой колонки. Убедитесь, что все провода аккуратно уложены внутри кожуха и не мешают движению механизмов. Совмести крепежные выступы верхнего и нижнего кожухов по периметру.

Плотно прижми обе половинки кожуха друг к другу, контролируя отсутствие перекоса. Проверьте правильность позиционирования кожуха относительно рулевой рейки и замка зажигания – зазоры должны быть равномерными.

Порядок затяжки крепежа

Вставьте саморезы в монтажные отверстия по углам кожуха рулевой колонки
Начинайте закручивать крепеж крест-накрест, соблюдая последовательность:
- Правый нижний винт → Левый верхний винт
- Левый нижний винт → Правый верхний винт
Затягивайте винты равномерно без перекоса до момента плотного прилегания стыков
Проверьте отсутствие щелей между половинками кожуха по всему контуру

Контрольный тест: покачайте руль влево-вправо – кожух не должен издавать скрипов или смещаться относительно рулевой колонки. Убедитесь, что кожух не задевает трос сцепления и провода системы зажигания при повороте руля до крайних положений.

Установка пластиковой заглушки руля

После завершения работ с монтажным блоком верните на место пластиковую заглушку рулевой колонки. Совместите её крепёжные выступы с пазами на обратной стороне рулевого колеса.

Убедитесь в правильном положении заглушки относительно кнопки сигнала и замка зажигания. Сильно надавите на центральную часть детали ладонью до характерного щелчка фиксаторов по всему периметру.

Контроль качества установки

Проверьте надёжность крепления:

Отсутствие видимых зазоров между заглушкой и ободом руля
Неподвижность элемента при попытке покачивания
Свободный ход кнопки клаксона без заеданий

Важно: При наличии люфта или перекоса демонтируйте заглушку, нажав на фиксаторы тонкой отвёрткой через технологические прорези, и повторите установку.

Подключение аккумуляторной батареи

Перед установкой клемм убедитесь в чистоте контактов аккумулятора и отсутствии окислов. При необходимости зачистите выводы мелкозернистой наждачной бумагой. Проверьте целостность проводов – на них не должно быть трещин или следов оплавления изоляции.

Осмотрите резьбу на клеммных зажимах и болтах крепления. При выявлении повреждений или сильной коррозии замените крепежные элементы. Для защиты от окисления нанесите на выводы аккумулятора тонкий слой специальной токопроводящей смазки.

Порядок подключения

Наденьте положительную клемму (красный провод) на соответствующий вывод АКБ и равномерно затяните болт
Аналогично установите отрицательную клемму (черный провод) на минусовой вывод
Затяните крепления с усилием 5-8 Н·м, избегая перетягивания

После подключения выполните проверку:

Убедитесь в отсутствии искрения при включении зажигания
Проверьте работу фар, габаритов и поворотников
Протестируйте стартер – запуск должен происходить без задержек

Ошибка	Последствие
Перепутаны клеммы	Выход из строя реле и предохранителей
Слабый контакт	Нагрев проводов, оплавление изоляции
Загрязнение выводов	Падение напряжения, трудности при запуске

Диагностика работы фар

После замены монтажного блока ВАЗ-2110 обязательна проверка корректности функционирования фар. Включите ближний и дальний свет последовательно, наблюдая за их работой как с водительского места, так и снаружи автомобиля. Отказ обеих фар одновременно указывает на проблемы с цепями питания или реле в новом блоке.

Если не горит только одна фара, проверьте лампу и контакты в её патроне. Используйте мультиметр для замера напряжения на разъёме фары при включённом свете: отсутствие +12В требует проверки цепи от монтажного блока до фары. Механические повреждения проводки или окисление контактов – частые причины неисправностей.

Порядок проверки цепи

Включите зажигание и активируйте свет
Проверьте напряжение на реле фар в монтажном блоке
Замерьте напряжение на разъёме подключения фары
Осмотрите массу кузова в зоне крепления фары

Проблема	Вероятная причина
Обе фары не работают	Отказ реле, предохранителя F3 (10А), обрыв цепи питания
Не горит одна фара	Перегоревшая лампа, коррозия патрона, обрыв провода
Свет мерцает	Плохой контакт в разъёмах, неисправное реле

Важно! При диагностике всегда сверяйтесь со схемой электрооборудования конкретной модели. Используйте тестовую лампу или мультиметр для проверки целостности цепи. Не забывайте проверить исправность кнопки включения света на рулевой колонке – её выход из строя может имитировать неполадки монтажного блока.

Тестирование поворотников и аварийки

После установки нового монтажного блока включите зажигание и проверьте работу световой сигнализации. Активируйте левый поворотник, убедитесь в стабильном мигании всех ламп соответствующей стороны (передняя, боковая, задняя), а также контрольной лампы на панели приборов.

Повторите процедуру для правого поворотника, обращая внимание на синхронность мигания и отсутствие хаотичных вспышек. Переключение должно происходить без задержек, а свет ламп – иметь одинаковую интенсивность по всем точкам.

Проверка аварийной сигнализации

Нажмите кнопку аварийки. При корректной работе должны синхронно мигать:

Все поворотные лампы (передние/задние)
Боковые повторители
Обе контрольные лампы на приборной панели

Критические признаки неисправности:

Отсутствие реакции на включение
Постоянное горение ламп без мигания
Срабатывание только части световых элементов
Разная частота мигания слева и справа

При обнаружении проблем немедленно заглушите двигатель и выполните:

Проверку посадки реле в блоке (K3 для поворотников, K2 для аварийки)
Контроль целостности предохранителей F2 (аварийка) и F7 (поворотники)
Осмотр колодок подключения на предмет окислов

Проверка стеклоподъёмников после замены монтажного блока

После установки нового монтажного блока необходимо сразу проверить работоспособность всех электростеклоподъёмников. Это исключит ошибки подключения и подтвердит корректность замены предохранителей и реле.

Включите зажигание и последовательно протестируйте подъём/опускание каждого стекла с кнопок водительской и соответствующих пассажирских дверей. Уделите внимание синхронности движения стёкол и отсутствию посторонних шумов.

Ключевые этапы диагностики

Обязательные действия:

Проверка хода стекла на всех дверях (полное открытие/закрытие)
Контроль реверса: кратковременное нажатие кнопки "вниз" при полностью опущенном стекле должно включать подъём
Тест блокировки кнопок пассажирских дверей с водительского пульта

Типичные проблемы при некорректном монтаже:

Не работают стеклоподъёмники на одной двери – ослабление фишки подключения
Реверс отсутствует – ошибка в подключении реле или проводов
Стекло движется рывками – недостаточное напряжение из-за плохого контакта

Симптом	Вероятная причина	Решение
Не реагирует только одна дверь	Окисление контактов в фишке двери	Зачистить клеммы
Не работают все стёкла	Неправильно установлен блок предохранителей	Перепроверить монтаж
Движение только в одном направлении	Неисправность реле стеклоподъёмников	Заменить реле K7

При обнаружении неполадок выключите зажигание и повторно проверьте схему подключения монтажного блока, целостность предохранителей F4 (25А) и F16 (25А), а также надёжность контактов в колодках жгута проводов.

Контроль работы очистителей стёкол

После установки нового монтажного блока ВАЗ-2110 обязательна проверка функционала очистителей лобового и заднего стекла. Подключите аккумуляторную батарею и последовательно активируйте все режимы работы щёток через подрулевой переключатель.

Убедитесь в корректном перемещении щёток по всей поверхности стёкол без заеданий. Проверьте синхронность работы двигателя очистителя и механизма привода – рычаги не должны задевать элементы кузова или останавливаться mid-way.

Порядок тестирования

Кратковременное включение (одно движение)
Первая скорость (интервальный режим)
Вторая скорость (непрерывная работа)
Подача омывающей жидкости (отдельно для переднего/заднего стекла)
Возврат щёток в исходное положение после отключения

Критические параметры для диагностики:

Параметр	Норма
Время возврата щёток в парковочное положение	≤ 2 сек после отключения
Частота циклов интервального режима	4–7 движений в минуту
Распыление омывающей жидкости	Равномерное, без протечек на трубках

При обнаружении отклонений (неполное перемещение, отсутствие реакции на команды) немедленно отключите питание. Проверьте плотность посадки реле K3 и K7 в гнёздах блока, целостность предохранителей F4 (10А) и F7 (15А), а также корректность подключения разъёмов к моторчикам очистителей.

Диагностика системы звукового сигнала

Проверьте предохранитель F8 (15 А) в монтажном блоке. Извлеките его визуально или тестером: перегоревшая нить требует замены идентичным по номиналу элементом. Убедитесь в отсутствии окисления или ослабления контактов в гнезде предохранителя.

Осмотрите реле звукового сигнала (обычно К3 в блоке). Аккуратно извлеките его, проверьте контакты на потемнение и коррозию. При наличии запасного реле – выполните замену для проверки работоспособности цепи. Неисправное реле подлежит замене на аналогичное.

Последовательность проверки элементов

Подача напряжения на гудок напрямую: Снимите разъем с сигнала (расположен за радиатором), подайте "+" с АКБ на один контакт, "−" на кузов. Отсутствие звука укажет на неисправность гудка.
Контроль цепи кнопки руля:
- Отсоедините штекер с проводами от кнопки сигнала на рулевой колонке.
- Замкните контакты разъема металлическим предметом (отвертка/перемычка). Срабатывание сигнала подтвердит неисправность кнопки.
Диагностика проводки: Прозвоните мультиметром цепь от монтажного блока до гудока и кнопки. Ищите обрывы или КЗ. Особое внимание – участкам возле подвижных элементов (рулевая колонка).

Тип неисправности	Вероятная причина	Действие
Сигнал не работает	Перегорел F8, неисправно реле К3, обрыв проводов	Проверить предохранитель, реле, целостность цепи
Звук прерывистый	Окисление контактов реле/кнопки, слабое крепление массы	Зачистить контакты, проверить массу гудока
Сигнал "фонит" самопроизвольно	КЗ в проводке, залипание реле	Проверить изоляцию проводов, заменить реле

При замене монтажного блока обязательно сверьте маркировку и расположение реле/предохранителей со старым блоком. Ошибки установки приведут к некорректной работе сигнала. После монтажа проведите повторную диагностику по указанным этапам.

Замена защитных крышек предохранителей

Снимите старую повреждённую крышку, аккуратно поддев её отвёрткой с плоским жалом или пластиковой картой. Действуйте осторожно, чтобы не сломать фиксаторы корпуса монтажного блока. Убедитесь, что все предохранители и реле надёжно закреплены в гнёздах перед установкой нового элемента.

Проверьте совместимость новой крышки с моделью блока (например, "Блок-фара" или "Классика"). Совместите крепёжные выступы крышки с пазами на корпусе и равномерно надавите по периметру до характерного щелчка. Убедитесь в отсутствии перекосов и плотном прилегании уплотнителя по всему контуру.

Критические нюансы

Не пытайтесь использовать неоригинальные крышки без маркировки – они часто не обеспечивают герметичность. При наличии трещин на уплотнителе замените его одновременно с крышкой. Если фиксаторы на блоке сломаны:

Очистите посадочное место от гряжи
Нанесите тонкий слой герметика по краю крышки
Прижмите грузом на 10-15 минут

Осмотр кондиционера и печки

После установки нового монтажного блока сразу проверьте работоспособность климатических систем. Включите зажигание и запустите двигатель для стабилизации напряжения в бортовой сети.

Переведите регулятор печки в максимальное положение, выбрав режим обдува лобового стекла и ног. Дождитесь выхода воздуха на рабочую температуру, контролируя равномерность прогрева и отсутствие посторонних запахов.

Проверка функций

Последовательно протестируйте компоненты:

Скорости вентилятора – переключайте режимы от 1 до 4, убедитесь в плавном изменении интенсивности обдува
Распределение потоков – проверьте переключение между дефлекторами, стеклом, ногами и комбинированными режимами
Кондиционер – активируйте кнопку A/C при работающем двигателе, контролируя:
- Характерный щелчок муфты компрессора
- Снижение температуры воздуха из дефлекторов
- Отсутствие посторонних шумов

Обратите внимание: при обнаружении неработающих функций повторно проверьте соединение колодок монтажного блока с цепями отопителя и кондиционера. Убедитесь в отсутствии пережатых проводов и полной посадке контактов.

Список источников

При подготовке материалов по ремонту автомобилей критически важно опираться на проверенную техническую информацию. Точность данных напрямую влияет на безопасность и качество выполняемых работ.

Для создания данного руководства использовались авторитетные источники, специализирующиеся на обслуживании отечественных автомобилей. Ниже приведен перечень ключевых материалов.

Официальное руководство по ремонту ВАЗ-2110 издательства "Легион-Автодата"
Электронная база технической документации АО "АвтоВАЗ"
Специализированные автомобильные форумы: Lada.Online, Drive2.ru/Lada/2110
Видеоинструкции от сертифицированных СТО по электромонтажным работам
Практические мастер-классы автоэлектриков в журнале "За рулём"
Технические бюллетени по модификациям блоков предохранителей 2110-3722010-60
