Замена мотора печки ВАЗ 2110 - инструкция для старых и новых образцов
Статья обновлена: 18.08.2025
Неисправный мотор отопителя салона на ВАЗ 2110 превращает поездки в зимний кошмар.
Слабая подача воздуха через дефлекторы или полный отказ печки сигнализируют о необходимости замены электродвигателя.
Процедура замены различается для моторов старого и нового образца, установленных на "Десятках" разных годов выпуска.
Узнайте, как самостоятельно диагностировать неполадку, подобрать подходящий мотор и выполнить ремонт без обращения в сервис.
Подготовка к работе: инструменты и извлечение бардачка
Перед началом работ убедитесь в наличии всего необходимого инструмента. Отсутствие даже одной позиции существенно замедлит процесс демонтажа и повысит риск повреждения пластиковых элементов салона.
Обязательно отсоедините минусовую клемму аккумулятора! Это исключит риск короткого замыкания при случайном контакте с электропроводкой. Освободите пространство в районе ног переднего пассажира для удобного доступа к бардачку.
Требуемый инструмент
- Крестовая отвертка РН2
- Торцевой ключ или головка на 10 мм с трещоткой
- Плоская отвертка (среднего размера)
- Плоскогубцы с узкими губками
- Фонарик для подсветки труднодоступных зон
Демонтаж бардачка выполняется в следующей последовательности:
- Откройте перчаточный ящик и полностью выгрузите содержимое.
- Найдите два крепежных винта в верхней части корпуса (ближе к крышке) и выкрутите их крестовой отверткой.
- Возьмитесь за боковые стенки бардачка и аккуратно потяните конструкцию на себя. Фиксаторы по бокам должны выйти из пазов кузова с характерным щелчком.
- При наличии подсветки: плоскогубцами сожмите пластиковый фиксатор разъема лампы и отсоедините колодку проводов.

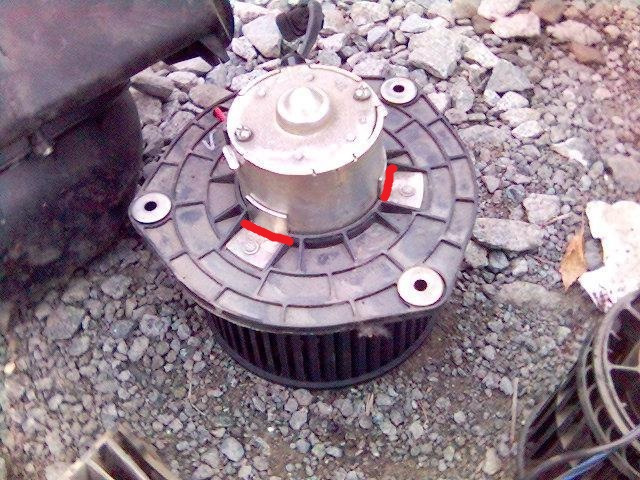

Демонтаж старого моторчика (общий для всех модификаций)
Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите декоративную панель бардачка со стороны переднего пассажира, открутив крепежные винты или отщелкнув фиксаторы. Это обеспечит доступ к моторному отсеку печки, расположенному за центральной консолью.
Найдите электродвигатель вентилятора за центральной консолью справа. Он закреплен тремя гайками на шпильках корпуса отопителя. Используя торцевой ключ на 7 мм или головку с трещоткой, осторожно выкрутите гайки, удерживая шпильки от проворачивания вторым ключом. Избегайте падения гаек внутрь корпуса.
Отсоединение проводки и извлечение узла
Аккуратно отсоедините электрический разъем от моторчика, нажав на пластиковый фиксатор. Если установлен резиновый воздуховод, снимите его с патрубка вентилятора. Потяните моторчик на себя, расшатывая из стороны в сторону – он может сидеть плотно из-за резиновых уплотнителей. Приложите умеренное усилие, чтобы не повредить корпус печки.
- Отключите АКБ
- Демонтируйте бардачок
- Выкрутите 3 крепежные гайки
- Отсоедините разъем питания
- Снимите воздуховод (если есть)
- Извлеките мотор из посадочного места
| Деталь | Тип крепежа | Инструмент |
|---|---|---|
| Корпус бардачка | Саморезы/фиксаторы | Отвертка крестовая |
| Мотор печки | 3 гайки (М6) | Ключ торцевой 7мм |
Проверьте состояние резинового демпфера на валу старого моторчика. При наличии трещин или деформации установите новый демпфер перед монтажом замены, иначе возникнет вибрация.
Установка нового образца: подключение и крепление
Перед установкой нового мотора очистите посадочное место от грязи и остатков старого герметика. Проверьте целостность резиновых уплотнителей воздуховодов и при необходимости замените их. Убедитесь, что шторка заслонки перемещается свободно без заеданий.
Нанесите тонкий слой автомобильного герметика (типа ABRO) на монтажную рамку нового двигателя. Аккуратно вставьте мотор в корпус печки, совместив крепежные отверстия с посадочными шпильками. Не допускайте перекоса корпуса во избежание деформации пластиковых элементов.
Процесс фиксации и подсоединения проводов
Зафиксируйте корпус тремя гайками М5, равномерно затягивая их крест-накрест. Убедитесь, что между двигателем и корпусом печки отсутствуют зазоры. Подключите электрический разъем к колодке мотора, совместив фиксаторы до щелчка. Проверьте отсутствие перегибов проводов возле подвижных элементов заслонки.
Порядок подключения питания:
- Отсоедините минусовую клемму АКБ
- Снимите защитный кожух с блока предохранителей
- Включите новый мотор через тестовый разъем (F3 25А)
- Проверьте работу на всех скоростях
| Компонент | Тип крепежа | Момент затяжки |
|---|---|---|
| Корпус двигателя | Гайка М5 | 4-5 Н·м |
| Электропроводка | Пластиковый фиксатор | До щелчка |
Важно: После установки запустите двигатель автомобиля и протестируйте все режимы работы печки. При появлении вибраций или посторонних шумов немедленно заглушите мотор и проверьте соосность валов.
Особенности монтажа старого образца с проверкой вращения
Установите мотор в корпус печки, совместив крепежные отверстия с посадочными шпильками. Зафиксируйте электродвигатель тремя гайками, равномерно затягивая их крест-накрест для предотвращения перекоса. Контролируйте отсутствие зазоров между корпусом мотора и пластиковым основанием отопителя.
Подключите электрический разъем к клеммам двигателя, соблюдая полярность (красный провод – плюс, черный – минус). Перед окончательной сборкой выполните временное подключение к аккумулятору для проверки вращения. Используйте провода сечением 1.5 мм², подавая напряжение напрямую на контакты мотора на 2-3 секунды.
Критерии корректной установки
- Бесшумная работа – отсутствие скрежета и вибрации
- Равномерное вращение крыльчатки без задевания за стенки кожуха
- Автоматическая остановка после снятия напряжения
| Параметр проверки | Нормальное состояние | Неисправность |
| Потребляемый ток | 5-7 А | Более 10 А / менее 3 А |
| Тепловыделение | Корпус слегка теплый | Локальный перегрев статора |
- При выявлении биения крыльчатки немедленно отключите питание
- Ослабьте крепежные гайки на 1/2 оборота
- Поворачивайте мотор вокруг оси до устранения касания лопастей
- Повторно затяните крепеж с контролем зазора 0.8-1.2 мм по периметру
Установите резиновый уплотнитель между корпусом мотора и воздуховодом, проверяя равномерность прилегания по всему контуру. Запрещается запуск системы без фильтра салонного воздуха – пыль вызывает дисбаланс крыльчатки и ускоренный износ подшипников.
