Замена подушек двигателя ВАЗ-2107 - порядок работ, нужные детали, советы мастеров

Статья обновлена: 18.08.2025

Подушки двигателя – ключевые элементы крепления силового агрегата в подкапотном пространстве ВАЗ-2107. Их основная задача – гасить вибрации и удерживать мотор в строго заданном положении при работе и движении автомобиля.

Со временем резинометаллические опоры теряют эластичность, трескаются или полностью разрушаются, что приводит к повышенной вибрации кузова, нестабильной работе двигателя и преждевременному износу смежных деталей.

Своевременная замена подушек критически важна для комфорта, безопасности и сохранения ресурса узлов "классики". Данная статья детально разберет технологию замены, перечень необходимых запчастей и инструментов, а также практические рекомендации от опытных автомехаников.

Основные типы подушек двигателя в конструкции ВАЗ-2107

В конструкции ВАЗ-2107 применяется три независимые опоры двигателя, каждая из которых выполняет специфические функции по фиксации силового агрегата и гашению вибраций. Все подушки имеют резинометаллическую конструкцию с армирующими пластинами для обеспечения необходимой жесткости и демпфирующих свойств.

Основное различие между опорами заключается в их расположении, направлении воспринимаемых нагрузок и особенностях крепления. Передняя и задняя подушки работают в паре для компенсации продольных смещений, тогда как боковая противодействует поперечным усилиям при маневрировании.

Тип подушки	Расположение	Конструктивные особенности	Основная функция
Передняя (верхняя)	Над балкой переднего моста, крепится к кронштейну двигателя	Клиновидная форма с проушинами для болтов, усиленный резиновый демпфер	Фиксация двигателя в продольной плоскости, поглощение вертикальных вибраций
Задняя (нижняя)	Под картером коробки передач, на поперечине кузова	Прямоугольное основание с центральным стержнем, толстый резиновый слой	Восприятие крутящего момента при разгоне/торможении, стабилизация КПП
Боковая (правая)	На правом лонжероне кузова, соединена с кронштейном блока цилиндров	Компактная Г-образная форма, ограничительные выступы по краям	Подавление поперечных колебаний при поворотах, защита от бокового смещения

Критерии выбора при замене:

Передняя опора – проверка на отсутствие расслоения резины и деформации монтажных пластин
Задняя опора – контроль целостности крепежного стержня и отсутствия масляных подтеков
Боковая опора – оценка состояния ограничителей хода и отсутствия трещин в местах изгиба

Необходимый набор инструмента для самостоятельной замены

Полноценная замена подушек двигателя на ВАЗ-2107 требует обязательной подготовки специализированных приспособлений. Без правильного оборудования безопасно выполнить работы невозможно из-за необходимости подъема силового агрегата и демонтажа крепежных элементов в стесненных условиях.

Крайне важно исключить использование случайных предметов в качестве опор – это гарантированно предотвратит травмы и повреждения автомобиля. Все инструменты должны быть исправны и соответствовать нагрузкам, особенно при работе с массами свыше 100 кг.

Основные инструменты и оборудование

Гидравлический домкрат грузоподъемностью не менее 2 тонн для подъема автомобиля
Стационарные опоры (козлы) – 4 шт. для надежной фиксации кузова
Домкрат для двигателя (с деревянной проставкой) или винтовая опора
Набор головок на 13, 15, 17 мм с трещоткой и удлинителем
Ключи рожковые: 13х14, 17х19 мм
Торцовый ключ на 19 мм с длинным воротком
Монтировка для коррекции положения двигателя

Дополнительно	Назначение
Молоток	Аккуратная правка кронштейнов
WD-40	Обработка закисших болтов
Струбцины	Фиксация демонтируемых деталей

Требуемые запчасти: каталогизация подушек по оригинальным и неоригинальным производителям

Для замены двигательных подушек ВАЗ-2107 потребуются три ключевых элемента: передняя (верхняя), задняя и нижняя опоры. Каждая из них имеет уникальную конструкцию и параметры демпфирования, критичные для корректной работы силового агрегата.

При подборе запчастей важно различать оригинальные детали и аналоговые предложения. Оригиналы производятся по спецификациям АвтоВАЗа, тогда как неоригинальные варианты выпускаются сторонними компаниями с возможными отклонениями в материалах или геометрии.

Оригинальные производители

АвтоВАЗ (код 21010-1001090-20 для передней, 2101-1001090 для задней)
GM-AvtoVAZ (сертифицированные дубликаты оригиналов)

Неоригинальные бренды

Бренд	Страна	Особенности
Fenox	Беларусь	Баланс цены и ресурса (15-25 тыс. км)
Lynxauto	Россия	Усиленные полиуретановые вставки
Trialli	Италия	Повышенная виброизоляция
Profit	Китай	Бюджетный сегмент (риск преждевременной деформации)

Критерии выбора: Приоритет оригиналов рекомендован для сохранения заводских характеристик виброизоляции. Аналоги Fenox/Lynxauto подходят для повседневной эксплуатации, тогда как полиуретановые версии требуют контроля затяжки из-за жесткости. Избегайте комплектов без маркировки ГОСТ Р или ТУ.

Проверка перед установкой: Убедитесь в отсутствии трещин резиновых вставок и совпадении монтажных отверстий. Несоосность даже на 2 мм вызывает перекос двигателя и ускоренный износ КПП.

Правила техники безопасности при демонтажно-монтажных работах с двигателем

Перед началом любых операций с двигателем убедитесь, что автомобиль надежно зафиксирован. Установите его на ровную твердую поверхность, затяните ручной тормоз до упора и подложите противооткатные башмаки под задние колеса. При использовании подъемника или домкратов убедитесь в их исправности и соответствии весу двигателя.

Обязательно отсоедините минусовую клемму аккумулятора для исключения случайного пуска двигателя или короткого замыкания. Дождитесь полного остывания силового агрегата – контакт с горячими компонентами (выпускной коллектор, патрубки) вызывает тяжелые ожоги. Подготовьте специальные стойки или тележку для страховки двигателя при извлечении.

Ключевые требования при работе

Использование СИЗ:
- Защитные очки – предохраняют глаза от грязи, ржавчины и технических жидкостей
- Плотные перчатки (маслостойкие) – защищают руки от порезов и химических воздействий
- Закрытая обувь со скользкой подошвой – предотвращает падение при работе с тяжестями
Правила подъема двигателя:
- Применяйте только исправную цепную или рычажную таль с крюковыми захватами
- Центрируйте нагрузку – смещение вызывает опрокидывание
- Поддерживайте двигатель снизу монтажной лопаткой при отсоединении последней подушки
Работа под поднятым агрегатом:
- Запрещено находиться под двигателем без страховочных стоек
- Проверяйте стабильность положения мотора перед заменой каждой опоры
- Исключите перекосы при установке новых подушек – это ведет к ускоренному износу
Обращение с инструментом:
- Используйте только исправные ключи с неповрежденными гранями
- При срыве прикипевших болтов применяйте WD-40, избегая ударных нагрузок на кронштейны
- Проверяйте момент затяжки новых креплений динамометрическим ключом согласно спецификации

После завершения монтажа убедитесь в отсутствии посторонних предметов в моторном отсеке и надежности фиксации всех коммуникаций. Первый запуск выполняйте без посторонних в зоне вращающихся элементов. Проверьте отсутствие вибраций на холостом ходу и всех режимах работы двигателя – это свидетельствует о корректной установке подушек.

Фиксация автомобиля для обеспечения стабильности при подъёме

Перед подъёмом автомобиля домкратом критически важно надёжно зафиксировать его от случайного движения. Неподвижность ВАЗ-2107 исключает риск соскальзывания с подъёмного устройства или самопроизвольного перемещения при демонтаже подушек двигателя. Пренебрежение этим этапом создаёт прямую угрозу безопасности работающего под машиной человека.

Установите автомобиль на ровную твёрдую поверхность (асфальт, бетон), избегая грунта, песка или уклона. Включите первую передачу (или заднюю, если перед машины приподнят) и затяните ручной стояночный тормоз до упора. Обязательно используйте противооткатные упоры («башмаки»), разместив их под колёсами, противоположными подъёмной стороне. Если поднимается перед – фиксируйте задние колёса, при подъёме задней части – передние.

Дополнительные меры безопасности

После подъёма домкратом немедленно установите автомобиль на надёжные опоры (стационарные козлы, толстые деревянные колоды). Никогда не работайте под машиной, опирающейся только на домкрат! Перед началом работ проверьте устойчивость кузова, слегка покачав его руками.

Используемые упоры: Должны быть изготовлены из прочного материала (резина, металл), иметь широкое основание и чётко контактировать с шиной.
Проверка фиксации: Убедитесь, что колёса плотно прижаты к упорам, ручник полностью заблокирован, а рычаг КПП не может самопроизвольно сдвинуться с передачи.
Запрещено: Оставлять автомобиль на домкрате без страховочных опор, использовать для фиксации кирпичи или камни.

Методика демонтажа защиты картера двигателя: последовательность откручивания

Установите автомобиль на смотровую яму или подъемник, зафиксируйте колеса противооткатными упорами и поднимите рычаг стояночного тормоза. Обеспечьте устойчивость машины, при необходимости установите дополнительные подпорки под пороги для безопасного доступа к защите.

Очистите зону крепления защиты от грязи и коррозии металлической щеткой. Подготовьте набор головок (обычно 13-17 мм), вороток, удлинитель и трещотку, а также проникающую смазку WD-40 для сложных соединений. Проверьте наличие свободного пространства для инструмента вокруг крепежных точек.

Последовательность откручивания крепежных элементов

Начните с задних креплений: ослабьте гайки/болты в местах фиксации защиты к лонжеронам или подрамнику (обычно 2-4 точки ближе к салону).
Перейдите к передним болтам, соединяющим защиту с передней балкой или кронштейнами двигателя. При наличии центральных креплений – обработайте их последними в группе.
Выкручивайте элементы диагонально (например, левый задний → правый передний → правый задний → левый передний) для равномерного снятия напряжения.
Придерживайте защиту свободной рукой после выкручивания последнего болта, чтобы избежать падения.

При демонтаже учитывайте вес конструкции – стальные защиты тяжелее алюминиевых. Если болты не поддаются из-за коррозии:

Обильно обработайте резьбу WD-40, выждите 10-15 минут
Используйте ударный инструмент или наставку-удлинитель для увеличения рычага
При срыве граней примените экстрактор или сварку гайки

Тип крепежа	Расположение	Рекомендуемый ключ
Болт М10	Передние точки	Головка на 13 мм
Гайка М12	Задние лонжероны	Головка на 17 мм
Болт М8	Дополнительные кронштейны	Головка на 12 мм

После снятия очистите посадочные поверхности на кузове и самой защите от остатков герметика или грязи. Проверьте состояние резиновых демпферов и металлических втулок – при износе замените комплектом 2108-3115010. Храните болты в отдельной емкости во избежание потери.

Подготовка страховочных опор для временной фиксации силового агрегата

Перед снятием старых подушек двигателя критически важно зафиксировать мотор в стабильном положении. Это предотвратит его неконтролируемое смещение или падение под собственным весом после откручивания крепежа, что чревато повреждением шлангов, проводки, кузова или травмой.

Для страховки потребуются две надежные опоры с регулируемой высотой. Оптимально использовать домкрат с широкой опорной площадкой (деревянный брусок/резиновая накладка обязательны для защиты поддона картера) и стационарную подпорку (козлы, металлический упор, брус). Домкрат устанавливается под масляный поддон двигателя, а подпорка – под коробку передач или прочную часть картера, создавая две точки устойчивой поддержки.

Порядок подготовки опор

Очистите зону под двигателем и КПП от посторонних предметов.
Проверьте исправность домкрата: механизм подъема должен работать плавно, без перекосов.
Установите домкрат с деревянным бруском точно под центр поддона картера. Избегайте краев поддона!
Поднимите домкрат до легкого касания бруском поддона (не создавая нагрузки на старые подушки!).
Поставьте вторую опору (козлы, упор) под заднюю часть КПП или картер. Отрегулируйте высоту до касания.
Проверьте устойчивость: слегка покачайте двигатель рукой – опоры должны надежно его удерживать без люфта.

Важно: Никогда не оставляйте двигатель подвешенным только на домкрате! Гидравлика может протечь. Страховочная подпорка – обязательна.

Технология подъёма двигателя без повреждения смежных элементов

Перед подъёмом силового агрегата зафиксируйте коробку передач домкратом через деревянный брусок для исключения перекоса и провисания. Отсоедините все мешающие коммуникации: тросы привода дросселя, шланги системы охлаждения, топливопроводы, электрические разъёмы и датчики (ДМРВ, ДПДЗ, катушки зажигания). Обязательно снимите воздушный фильтр в сборе и отсоедините выхлопную систему от приёмной трубы.

Демонтируйте защиту картера двигателя и убедитесь в отсутствии скрытых креплений. Установите стропы цепной тали или съёмник двигателя через проушины блока цилиндров, используя рым-болты. Расположение точек крепления должно обеспечивать строго вертикальный подъём без контакта с кузовными элементами, особое внимание уделите зазорам возле модуля зажигания и модулятора сцепления.

Последовательность операций при подъёме

Ключевые этапы:

Ослабьте гайки опор двигателя на 2-3 оборота перед подъёмом для снятия предварительного натяга
Осуществляйте подъём плавно со скоростью 5-7 см/мин, контролируя положение КПП
При высоте отрыва 30 мм проверьте отсутствие натяжения:
- Тросов спидометра и сцепления
- Трубок гидравлического усилителя руля
- Проводки датчика заднего хода
Допустимый угол отклонения от вертикали - не более 3°

Важно: При работе с домкратом вместо тали подкладывайте демпфирующие прокладки толщиной 15-20 мм между штоком и поддоном картера. Используйте только заводские проушины блока цилиндров – крепление за кронштейны генератора или элементы впускного коллектора приведёт к деформации!

Контролируемый параметр	Допустимое значение	Инструмент проверки
Зазор до брызговика крыла	≥ 25 мм	Щуп 0.5-25 мм
Расстояние до главного тормозного цилиндра	≥ 40 мм	Линейка
Перекос КПП относительно тоннеля	≤ 2 мм	Угольник

После достижения рабочей высоты (80-100 мм) незамедлительно установите страховочные подпорки под блок цилиндров. Для длительных работ дополнительно закрепите двигатель стяжными ремнями через поперечные усилители кузова. Никогда не оставляйте агрегат на подвесном оборудовании без присмотра – вибрации могут вызвать самопроизвольное смещение.

Демонтаж кронштейна правой подушки с кузовного лонжерона

Отсоедините массовый провод аккумуляторной батареи для предотвращения короткого замыкания. Приподнимите двигатель домкратом через деревянный брусок, установленный под масляный поддон, чтобы снять нагрузку с кронштейна. Контролируйте высоту подъёма – силовой агрегат не должен деформировать смежные элементы кузова.

Очистите зону крепления от грязи и рыхлой ржавчины металлической щёткой. Обработайте резьбовые соединения проникающей смазкой WD-40 за 10-15 минут до начала работ. Подготовьте инструменты: набор головок с воротком, удлинители, трещотку и ключ на 13.

Порядок откручивания крепёжных элементов

Выкрутите три гайки крепления кронштейна к лонжерону (размер 13 мм)
Снимите верхнюю скобу, фиксирующую подушку к кронштейну (2 болта М10)
Извлеките кронштейн вместе с резиновой подушкой в сборе через моторный отсек

Важно: при сильном прикипании гаек используйте ударный инструмент или прогрев газовой горелкой. Проверьте состояние посадочных мест лонжерона – трещины или коррозия более 30% поверхности требуют ремонта перед установкой нового узла.

Типовая проблема	Способ решения
Сорванные шпильки	Высверливание с последующей нарезкой резьбы увеличенного диаметра
Деформация кронштейна	Правка на гидравлическом прессе с контролем геометрии
Коррозия монтажных отверстий	Установка ремонтных втулок или усиливающих пластин

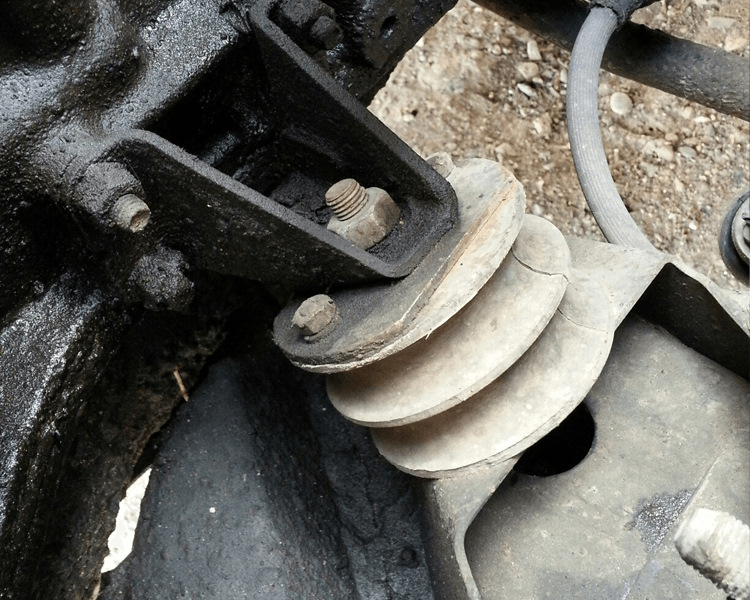

Особенности снятия передней опоры двигателя с поперечины

Для демонтажа передней подушки двигателя ВАЗ-2107 потребуется частично освободить мотор от нагрузки. Предварительно установите автомобиль на ручной тормоз и подложите противооткатные упоры под задние колеса. Обязательно зафиксируйте двигатель снизу домкратом с деревянной прокладкой, чтобы предотвратить его провисание при снятии опоры.

Открутите два крепежных болта опоры к поперечине ключом на 17 мм, предварительно обработав резьбу проникающей смазкой при наличии коррозии. Обратите внимание на конструктивную особенность: левый болт имеет эксцентриковую шайбу, регулирующую положение двигателя. При разборке обязательно отметьте ее ориентацию мелом или маркером для последующей корректной сборки.

Критичные нюансы работы

Контроль положения двигателя: При откручивании болтов постоянно следите за домкратом – мотор не должен смещаться более чем на 20 мм вниз
Эксцентриковая шайба: Снимите ее сразу после извлечения болта и храните вместе с меткой ориентации
Проверка поперечины: Осмотрите места крепления на предмет трещин и деформаций при открывшемся доступе

Важно: Никогда не вывешивайте двигатель только на задней подушке – это приведет к деформации кронштейнов. Всегда используйте страховочный домкрат! При повторной установке опоры совместите отверстия в поперечине с проушинами подушки без приложения усилий – перекос свидетельствует о неправильном положении силового агрегата.

Демонтаж задней подушки коробки переключения передач

Отверните гайку крепления подушки к кузову автомобиля, используя торцевой ключ на 17. Для доступа к крепежу может потребоваться снять декоративный кожух тоннеля пола в салоне, предварительно демонтировав рычаг КПП. Проверьте, снята ли клемма с аккумулятора для предотвращения случайного замыкания.

Поднимите заднюю часть коробки передач домкратом, предварительно установленным на картер через деревянный брусок-проставку. Убедитесь, что нагрузка с подушки снята полностью – между опорой и кузовом должен появиться зазор. Не допускайте полного вывешивания трансмиссии во избежание деформации других элементов.

Последовательность работ

Снимите резиновый защитный колпачок с верхней части шпильки крепления.
Открутите гайку крепления скобы к коробке передач ключом на 13 (доступ возможен из подкапотного пространства).
Извлеките шайбу и резиновую втулку, расположенную под скобой.
Аккуратно вытащите металлическую скобу подушки вверх через монтажное отверстие.
Демонтируйте саму подушку, сняв её с шпильки кузова.

Важно: Осмотрите посадочное место на кузове – при наличии коррозии или загрязнений зачистите металл щеткой. Проверьте состояние новой подушки перед установкой – резиновая часть не должна иметь трещин или расслоений. Убедитесь, что стальные втулки внутри демонтированной детали не проворачиваются с усилием пальцев – это признак критичного износа.

Типовая проблема	Решение при демонтаже
Прикипание шпильки к втулке	Обработать соединение WD-40, выждать 15 минут
Проворачивание гайки на шпильке	Фиксировать шпильку сверху ключом на 17
Деформация скобы	Заменить скобу новой (артикул 2101-1601085)

Совет: Зафиксируйте рычаг КПП в нейтральном положении перед поднятием коробки – это предотвратит перекос узла. При повторной сборке нанесите графитовую смазку на внутреннюю поверхность резиновой втулки скобы для упрощения будущего демонтажа.

Визуальная оценка степени износа демонтированных элементов

После демонтажа старых подушек двигателя обязательна их тщательная визуальная проверка. Эта оценка позволяет не только подтвердить необходимость замены, но и потенциально выявить сопутствующие проблемы в силовом агрегате или подвеске.

Основное внимание уделяется состоянию резинового элемента и металлических частей подушки. Проверка проводится при хорошем освещении, детали предварительно очищаются от грязи и масла для выявления скрытых дефектов.

Ключевые признаки износа для оценки

Тщательно осмотрите демонтированные подушки на предмет следующих характерных повреждений:

Трещины и разрывы резины: Самый распространенный признак. Обращайте внимание не только на крупные, сквозные разрывы, но и на сеть мелких трещин (так называемое "старение" резины), особенно вокруг посадочных мест металлических втулок (бушингов) и на боковых поверхностях.
Вытекание жидкости (для гидроподушек): Если ваша модель ВАЗ-2107 оснащена гидравлическими опорами (обычно передняя), следы вытекания гидравлической жидкости на корпусе или вокруг него – явный показатель неисправности.
Расслоение резины: Отслоение резиновой массы от металлических вставок, пластин или наружного корпуса подушки. Часто видно как зазор или вздутие по контуру соединения.
Постоянная деформация (продавливание): Резиновый элемент потерял свою первоначальную форму, выглядит сплющенным, просевшим или имеет неравномерный износ, даже когда подушка не под нагрузкой.
Повреждения металлических частей:
- Коррозия и ржавчина на корпусе или крепежных ушках.
- Трещины или разрывы в металлическом корпусе подушки или на крепежных кронштейнах (если они снимались вместе с подушкой).
- Деформация корпуса или крепежных проушин (например, погнутость).
Чрезмерная мягкость или жесткость: Хотя это сложно оценить чисто визуально без сравнения с новой деталью, сильное различие в упругости резины при нажатии (рыхлость или, наоборот, деревянная твердость) – плохой признак.

Признак износа	Последствия для работы двигателя	Критичность
Крупные разрывы резины, сквозные трещины	Сильная вибрация кузова, стуки, риск смещения двигателя	Высокая (Требует немедленной замены)
Множественные мелкие трещины ("сетка")	Повышенная вибрация, ускоренный дальнейший износ	Средняя/Высокая (Рекомендуется замена)
Расслоение резины от металла	Вибрация, стуки, потеря демпфирующих свойств	Высокая (Требует замены)
Постоянная деформация (просадка)	Изменение положения двигателя, вибрация, нагрузка на другие подушки	Средняя/Высокая (Рекомендуется замена)
Коррозия/повреждение металла	Риск полного разрушения крепления, падение двигателя	Очень Высокая (Немедленная замена обязательна)

Важное замечание: Наличие любого из перечисленных дефектов (кроме, возможно, очень незначительной поверхностной коррозии на неответственных частях корпуса без потери прочности) является основанием для замены подушки двигателя. Даже один крупный разрыв или расслоение делают деталь непригодной к дальнейшей эксплуатации. Не пытайтесь ремонтировать старые подушки – их демпфирующие свойства невосстановимы.

Очистка посадочных гнёзд от грязи и коррозии перед установкой

Тщательно удалите крупные загрязнения металлической щёткой или скребком, уделяя внимание зонам крепления кронштейнов двигателя. Скопившаяся грязь и масляные отложения нарушают точность посадки новой подушки, что приводит к ускоренному износу.

Обработайте места коррозии преобразователем ржавчины согласно инструкции производителя. Особенно критичны точки контакта металлических поверхностей подушки и кузова – даже незначительные окислы создают перекосы и вибрации.

Этапы финишной подготовки

Обезжирьте гнёзда уайт-спиритом или специализированным очистителем
Протрите поверхности сухой ветошью до полного удаления остатков химии
Проверьте целостность резьбовых отверстий – при необходимости восстановите метчиком

Важно: Не устанавливайте подушки на деформированные или повреждённые коррозией площадки – это требует ремонта кузова. На очищенную поверхность нанесите тонкий слой графитовой смазки для предотвращения задиров при монтаже.

Проверка состояния крепёжных элементов на предмет деформации

Тщательно осмотрите все болты, гайки и кронштейны крепления подушек двигателя. Особое внимание уделите резьбовым соединениям – проверьте, нет ли срывов резьбы, заусенцев или следов коррозии, которые могут ослабить крепление. Используйте проволочную щётку для очистки резьбы от загрязнений перед диагностикой.

Проведите визуальный контроль геометрии металлических кронштейнов подушек и точек их крепления к кузову. Деформации часто проявляются в виде изгибов, скручиваний или трещин в местах сварки. Сравните форму элементов с эталонными контурами неповреждённых деталей – отклонения более 2-3 мм критичны.

Ключевые этапы диагностики:

Проверка на плоскостность: Приложите металлическую линейку к ответным площадкам кронштейнов – зазоры под ней укажут на искривления.
Контроль соосности отверстий: Вставьте в монтажные отверстия калиброванный штифт – перекосы выявят смещение осей.
Тест на кручение: Зафиксировав кронштейн в тисках, приложите умеренное усилие гаечным ключом – деформированные детали проявляют упругую деформацию.

Важно! Обязательно проверьте опорные чашки кузова в зоне крепления задней подушки – именно здесь чаще всего возникают вмятины от перегрузок. Используйте специальный инструмент (гидравлическую лапу) для вытягивания деформированных участков, если их глубина превышает 5 мм.

Элемент	Признак деформации	Допустимое отклонение
Болты крепления	Искривление оси стержня	0° (полный запрет)
Передний кронштейн	Прогиб вертикальной полки	≤ 1.5 мм
Задняя опора кузова	Вогнутость чашки	≤ 3 мм

Замените все крепёжные элементы с трещинами или остаточной деформацией – даже незначительные повреждения снижают ресурс новых подушек. При установке используйте только оригинальные болты класса прочности 8.8 или выше – самодельные аналоги не гарантируют надёжной фиксации.

Запрессовка новых резинометаллических элементов при необходимости

При замене подушек двигателя ВАЗ-2107 может потребоваться запрессовка новых резинометаллических элементов в металлические обоймы. Эта операция необходима, если приобретены раздельные комплектующие вместо готовых узлов в сборе. Важно использовать только специальные сертифицированные детали, соответствующие заводским размерам.

Запрессовка выполняется с применением гидравлического пресса и монтажных оправок. Самодельные приспособления или ударные методы категорически недопустимы – они повреждают структуру резины и нарушают геометрию обоймы. Обязательно контролируйте соосность деталей на всех этапах процесса.

Технология запрессовки

Очистите посадочные поверхности обоймы от коррозии и загрязнений
Смажьте внутреннюю часть обоймы и внешний контур резиновой втулки жидким мылом
Установите обойму на оправку пресса, совместив с резиновым элементом
Плавно создавайте давление до полного входа втулки в посадочное место
Проверьте отсутствие перекосов и равномерность выступания резины по контуру

Критические требования:

Максимальное усилие пресса: не более 1.5 тонн
Температурный режим: работы проводить при +15°C и выше
Запрещено: использование смазок на нефтяной основе

Контрольный параметр	Нормативное значение
Выступ резины за край обоймы	1.0±0.3 мм со всех сторон
Осевое смещение	не более 0.5 мм

Установка подготовленных креплений в зону монтажа

Очистите посадочные площадки кузова и кронштейнов двигателя металлической щеткой и обезжирьте. Убедитесь в отсутствии коррозии и деформаций. Нанесите тонкий слой графитовой смазки на ответные поверхности для облегчения монтажа и предотвращения коррозии.

Визуально проверьте маркировку новых подушек (левую/правую) согласно схеме в технической документации. Используйте только оригинальные крепежные болты и шайбы из комплекта – самодельные аналоги недопустимы из-за риска разрушения при вибрациях.

Технология установки

Передняя подушка: Совместите опорный штырь с отверстием в передней поперечине. Заведите болт через кронштейн двигателя в подушку, наживите гайку без затяжки.
Задняя подушка: Приподнимите картер КПП домкратом с деревянной прокладкой. Совместите отверстия подушки с кузовным лонжероном и кронштейном коробки передач, установите крепеж.
Правый кронштейн: Отцентрируйте подушку относительно проушин двигателя. Вставьте болт вертикально через все элементы, оставив зазор 2-3 мм до полной затяжки.

Критические требования: Не допускается перекос подушек при установке – резиновый демпфер должен контактировать с металлом равномерно по всей площади. Контролируйте соосность отверстий без приложения усилий.

Таблица моментов затяжки

Позиция	Диаметр болта	Момент затяжки (Н·м)
Передняя подушка	М10	55-65
Задняя подушка	М12	75-85
Кронштейн двигателя	М10	48-58

Инструмент: Применяйте исключительно динамометрический ключ с предустановкой значений
Последовательность: Затягивайте крепеж крест-накрест в три этапа (30%/70%/100% момента)
Контроль: После затяжки проверьте зазор между ограничителями кузова и резиной подушки (5-8 мм)

Перед опусканием двигателя проверьте отсутствие контакта подвесных элементов с кузовом. Запустите мотор на 2-3 минуты для самоцентрировки подушек, затем повторно проконтролируйте момент затяжки.

Фиксация новой передней подушки на силовой поперечине

Установите новую подушку в посадочное гнездо силовой поперечины, совместив монтажные отверстия с резьбовыми каналами. Проверьте правильность позиционирования резинового демпфера относительно технологических выступов поперечины – фланец подушки должен плотно прилегать к металлической поверхности без перекосов.

Вставьте крепежные болты через отверстия кронштейна подушки, наживите гайки вручную до момента контакта с шайбами. Затяжку производите крест-накрест динамометрическим ключом в два этапа: предварительный момент 25-30 Н·м с контролем отсутствия смещения детали, затем окончательный момент 70-80 Н·м согласно спецификации завода-изготовителя.

Ключевые требования и рекомендации

Обязательно замените штатные болты и гайки новыми комплектующими во избежание самопроизвольного ослабления
Проверьте отсутствие зазоров между опорной поверхностью поперечины и металлической частью подушки после фиксации
Используйте только оригинальные болты М10×1.25 мм с классом прочности 8.8 – применение нештатного крепежа приводит к деформации резинового элемента

Параметр	Значение
Количество болтов	2 шт.
Диаметр резьбы	М10
Этапная затяжка	30 Н·м → 75 Н·м
Допустимое отклонение	±5 Н·м

После монтажа не допускается контакт подушки с тормозными трубками или топливными магистралями – обеспечьте минимальный зазор 15 мм. В течение первых 100 км пробега проверьте момент затяжки крепежа повторно при холодном двигателе.

Направление и совмещение отверстий при креплении правой подушки

При установке правой подушки двигателя критически важно добиться точного совпадения отверстий в кронштейне двигателя, проушине подушки и кузовном лонжероне. Малейший перекос приведет к неправильному распределению нагрузок и преждевременному разрушению резинового элемента. Двигатель должен висеть на подъемнике или быть поддержан домкратом с деревянной прокладкой под масляный картер, чтобы обеспечить возможность тонкой регулировки положения.

Начинайте совмещение с нижнего болта крепления подушки к лонжерону – он служит базовой точкой ориентации. Проденьте его на несколько оборотов резьбы, не затягивая. Затем, используя монтировку или монтажную лопатку, аккуратно смещайте силовой агрегат в горизонтальной плоскости, добиваясь идеальной соосности двух оставшихся отверстий: верхнего отверстия подушки с ответной частью кронштейна на двигателе и бокового отверстия подушки с кузовным кронштейном.

Правила позиционирования и затяжки

Контроль зазоров: Между кронштейном двигателя и проушиной подушки не должно быть видимых щелей. Резиновая втулка подушки обязана равномерно контактировать с металлом по всему периметру.
Свобода перемещения: Все три болта (нижний, верхний и боковой) обязаны вставляться в отверстия вручную, без применения молотка или чрезмерного усилия. Принудительная протяжка болта ключом до начала совпадения отверстий недопустима.
Последовательность затяжки:
1. Наживите все три болта от руки до упора.
2. Затяните нижний болт крепления к лонжерону моментом 50-70 Н·м.
3. Затяните боковой болт крепления к кузовному кронштейну моментом 35-50 Н·м.
4. Затяните верхний болт, соединяющий подушку с кронштейном двигателя, моментом 70-90 Н·м.
Финишная проверка: После затяжки визуально убедитесь, что резиновая часть подушки не имеет перекосов и напряжений. Запустите двигатель, дайте ему поработать на разных оборотах и проверьте отсутствие вибраций кузова, свидетельствующих о неправильном монтаже.

Регулировка угла положения задней подушки КПП

Правильная регулировка угла установки задней подушки КПП критически важна для минимизации вибраций, снижения нагрузки на карданный вал и предотвращения преждевременного износа элементов трансмиссии. Неверный угол приводит к перекосу силового агрегата, вызывая повышенный шум, рывки при переключении передач и разрушение самой опоры.

Регулировка выполняется путём изменения положения кронштейна подушки относительно кузова и коробки передач. Для этого требуется обеспечить соосность выходного вала КПП и карданного вала, исключив даже незначительный перекос в продольной плоскости. Оптимальный угол наклона коробки передач составляет 3-5° относительно горизонта.

Технология регулировки

Поднимите автомобиль на подъёмнике или установите над смотровой канавой, зафиксировав колёса противооткатными упорами
Ослабьте гайки крепления кронштейна подушки к кузову (ключ на 13) и гайки соединения кронштейна с КПП (ключ на 17)
Подоприте картер коробки передач домкратом с деревянной проставкой для точного позиционирования
Перемещайте КПП в продольном направлении, контролируя угол наклона с помощью уровня. Добейтесь параллельности между плоскостью подушки и опорной площадкой кузова
Затяните гайки крепления кронштейна к кузову с моментом 50-70 Н·м, затем зафиксируйте соединение с КПП (35-45 Н·м)

Контрольные параметры после регулировки:

Параметр	Нормальное значение	Метод проверки
Зазор между кронштейном и подушкой	0 мм	Визуальный осмотр, щуп
Угол наклона КПП	3-5°	Угломер по картеру
Люфт подушки	Отсутствует	Покачивание монтировкой

Важные рекомендации:

Перед установкой новой подушки очистите посадочные поверхности кузова и кронштейна от коррозии
Не допускайте полного сжатия резинового элемента при затяжке – это указывает на несоосность
Проверяйте реактивную тягу двигателя: её деформация влияет на угол наклона КПП
После регулировки проведите тест-драйв: вибрации на скорости 80-100 км/ч сигнализируют о погрешностях

Особенности монтажной геометрии для исключения перекоса агрегата

Правильное позиционирование силового агрегата при замене подушек критично для сохранения соосности трансмиссии и минимизации нагрузок на кузов. Малейший перекос вызывает вибрации, ускоренный износ КПП и карданного вала, а также провоцирует растрескивание новых опор. Необходимо обеспечить параллельность осей двигателя и коробки передач относительно продольной оси автомобиля с допуском не более 2-3 мм по контрольным точкам.

Используйте технологические метки на подрамнике и лонжеронах для контроля базового положения. При отсутствии штатных рисок нанесите их мелом до демонтажа старых подушек, зафиксировав расстояние от монтажных ушек блока до кузовных элементов. Обязательно проверяйте зазор между защитой картера и балкой передней подвески – он должен быть равномерным по всей длине (рекомендуемые 15-20 мм).

Контрольные параметры и последовательность работ

После черновой установки двигателя выполняйте замеры в три этапа:

Вертикальное выравнивание: через технологические отверстия в чашках подушек пропустите монтажные шпильки без затяжки. Двигатель должен стоять на опорах без перекоса – проверьте уровнем плоскость клапанной крышки.
Продольная центровка: замерьте рулеткой расстояние от крайних точек картера сцепления до брызговиков двигательного отсека с обеих сторон. Расхождение не должно превышать 3 мм.
Фиксация в нагруженном состоянии: перед окончательной затяжкой гаек установите КПП на 4-ю передачу, притормозите автомобиль ручником и резко отпустите сцепление 2-3 раза для самоустановки агрегата.

Контрольный параметр	Допустимое отклонение	Инструмент проверки
Параллельность осей ДВС/КПП	≤2°	Лазерный нивелир
Симметричность положения	±3 мм	Рулетка по брызговикам
Зазор защиты картера	15±5 мм	Щуп

Важно: затягивайте крепеж динамометрическим ключом в последовательности, указанной в мануале ВАЗ-2107 (обычно 45-55 Н·м). Никогда не фиксируйте подушки при поднятом домкратом двигателе – агрегат должен стоять на опорах под собственным весом. После пробега 200-300 км повторно проверьте момент затяжки и отсутствие деформации резиновых элементов.

Замена подушек двигателя ВАЗ-2107: технология проведения работы, необходимые запчасти и советы специалистов

После установки новых подушек двигателя на ВАЗ-2107 критически важно соблюдать правильную последовательность затяжки крепежных болтов. Это предотвращает перекос силового агрегата, снижает вибрации и обеспечивает равномерное распределение нагрузки на все опоры.

Процесс выполняется в несколько этапов с использованием динамометрического ключа для точного контроля момента затяжки. Пренебрежение этим этапом приведет к преждевременному выходу подушек из строя и повреждению смежных деталей кузова.

Технология постепенной протяжки болтов

Начинайте затяжку только после совмещения всех монтажных отверстий и ручной закрутки болтов до соприкосновения головок с поверхностями. Применяйте исключительно рекомендованный производителем момент усилия, указанный в таблице:

Тип крепления	Этап 1 (Н·м)	Этап 2 (Н·м)	Этап 3 (Н·м)
Передняя подушка (кузов)	20	40	60
Задняя подушка (кузов)	20	40	60
Боковая подушка (кузов)	20	40	60
Крепление к двигателю	25	45	-

Обязательная последовательность операций:

Первый проход (50% усилия):
- Передняя левая опора (кузов)
- Передняя правая опора (кузов)
- Задняя опора (кузов)
- Боковая опора (кузов)
Второй проход (80% усилия) в той же последовательности
Финишная затяжка (100%):
- Передняя подушка (крепление к двигателю)
- Задняя подушка (крепление к двигателю)
- Боковая подушка (крепление к двигателю)

После завершения запустите двигатель, прогрейте до рабочей температуры и повторно проверьте момент затяжки всех соединений. Контрольный осмотр обязателен после пробега первых 200-300 км.

Применение динамометрического ключа для контроля момента затяжки

Динамометрический ключ – обязательный инструмент для корректной установки подушек двигателя ВАЗ-2107. Он обеспечивает точное дозирование усилия при затяжке болтов крепления, исключая риски деформации резиновых элементов или металлических кронштейнов.

Пренебрежение контролем момента затяжки приводит к критическим последствиям: недостаточное усилие вызывает вибрации и ускоренный износ подушек, а чрезмерное – разрыв резины, сколы опор или обрыв шпилек. Строгое соблюдение норм, указанных в технической документации, гарантирует долговечность узла.

Порядок работы и ключевые параметры

Для контроля момента затяжки выполните следующие шаги:

Очистите резьбу болтов и отверстий от грязи, обработайте графитной смазкой.
Установите на ключ значение момента согласно таблице ниже, используя регулировочную шкалу.
Затягивайте крепеж равномерно крест-накрест до характерного щелчка (для щелчковых ключей) или показания дисплея (для электронных моделей).
Повторите процедуру после 100–200 км пробега для компенсации усадки резины.

Элемент крепления	Требуемый момент затяжки (Н·м)
Болты передней подушки к лонжерону	50–70
Болты задней подушки к кронштейну	70–90
Гайки крепления подушек к блоку двигателя	50–70

Важно: перед затяжкой убедитесь, что двигатель установлен на все опоры без перекоса. Используйте только исправный ключ с поверенной шкалой – погрешность свыше 5% недопустима.

Оптимальные моменты затяжки для каждого типа креплений подушек

Правильная затяжка креплений подушек двигателя критически важна для предотвращения вибраций, преждевременного износа резинометаллических элементов и деформации кронштейнов. Несоблюдение регламентированных моментов приводит к передаче избыточных нагрузок на кузов, ускоренной усталости металла и нарушению соосности агрегатов.

Используйте динамометрический ключ для точного контроля усилия. Затяжку выполняйте на опущенном двигателе при снятой нагрузке с домкрата, соблюдая последовательность: передняя подушка → задняя подушка → левая подушка (опора КПП). Предварительно очистите резьбовые соединения от грязи и следов коррозии.

Тип крепления	Момент затяжки (Н·м)	Примечания
Болты крепления передней подушки к лонжерону (М12)	70–90	2 болта, ключ на 17 мм
Болты кронштейна передней подушки к блоку ДВС (М10)	41–51	2 болта, ключ на 14 мм
Гайки задней подушки двигателя	19–30	Рекомендуемое значение: 22 Н·м
Гайки левой подушки (опоры КПП)	19–30	Рекомендуемое значение: 22 Н·м

Важно: Не применяйте ударные инструменты – они разрушают структуру резины. После пробега 500–700 км проверьте момент затяжки повторно, так как резиновые элементы дают начальную усадку. При замене болтов используйте только оригинальные изделия класса прочности 8.8 или выше.

Опускание двигателя и снятие страховочных опор

После установки новых подушек двигателя плавно опускайте силовой агрегат домкратом, контролируя совпадение монтажных отверстий подушек с проушинами кузова. Избегайте перекосов – ось двигателя должна оставаться параллельной поперечной оси автомобиля. Постепенно снижайте нагрузку на страховочные опоры, пока вес полностью не ляжет на подушки.

Проверьте посадку каждой подушки: между кронштейном кузова и резинометаллическим элементом не должно быть зазоров. Убедившись в правильной установке, демонтируйте страховочные опоры (деревянные брусья или специальные подставки). Последовательно открутите крепёжные болты страховок, избегая резких движений – двигатель уже удерживается подушками, но сохраняет небольшую подвижность.

Ключевые этапы и контрольные точки

Контроль зазоров: После опускания визуально проверьте отсутствие промежутков между металлическими частями подушки и кузовными кронштейнами.
Фиксация болтов: Затяните гайки крепления подушек с моментом 50-70 Н·м (для штатных подушек ВАЗ-2107), используя динамометрический ключ.
Проверка натяжения ремней: Убедитесь, что ремень генератора и помпы не ослаблен из-за смещения двигателя.

Действие	Риск при нарушении
Резкое опускание домкрата	Деформация новых подушек, повреждение смежных узлов
Неполная посадка подушек	Вибрации, ускоренный износ, отрыв креплений
Преждевременное снятие страховки	Падение двигателя при недотянутых болтах

Важно: Перед запуском двигателя вручную проверьте его подвижность в поперечном направлении – лёгкое раскачивание (до 5-10 мм) допустимо, чрезмерный люфт указывает на ошибку монтажа. Заведите мотор, прогрейте до рабочей температуры и повторно проверьте момент затяжки крепёжных гаек.

Повторная проверка посадки всех опор при полном контакте

После установки новых подушек и предварительной затяжки крепежа выполните финальную проверку плотности прилегания каждой опоры к кузовным кронштейнам и блоку двигателя. Убедитесь, что между металлическими поверхностями подушки и посадочными площадками отсутствуют видимые зазоры, особенно в зонах максимальной нагрузки (передняя и задняя опоры). Используйте фонарь для тщательного осмотра со всех ракурсов.

Приложите усилие рукой или монтажной лопаткой в различных направлениях (вверх-вниз, вперед-назад), имитируя работу двигателя под нагрузкой. Отсутствие смещений или характерных скрипов подтвердит правильность посадки. Если подушка "играет" или сдвигается относительно кронштейна – ослабьте крепеж и заново отцентрируйте узел.

Ключевые этапы проверки

Проверьте равномерность зазора по всему периметру сопряжения подушки с кронштейном кузова (допуск не более 0,5 мм).
Убедитесь, что резиновые демпферы подушек не имеют перекосов и не контактируют с металлическими частями кузова вне посадочных зон.
Проконтролируйте соосность крепежных болтов: они должны входить в отверстия без усилий, исключая напряжение металла.

Обязательно запустите двигатель после завершения монтажа. Повышенная вибрация на холостом ходу или стуки при перегазовке указывают на неполный контакт опор. В этом случае заглушите мотор, ослабьте крепеж и проведите регулировку заново.

Совет от специалистов: Через 200-300 км пробега повторно проверьте момент затяжки болтов и состояние посадочных мест. Новые подушки могут дать небольшую усадку в процессе приработки.

Установка защитного щитка двигателя на штатные крепления

Перед монтажом тщательно очистите штатные крепления кузова от грязи и ржавчины металлической щёткой. Проверьте целостность резьбовых отверстий в лонжеронах – при повреждении восстановите метчиком или установите новые гайки-клетки.

Установите щиток на посадочное место, совместив монтажные проушины с крепёжными точками. Придерживайте конструкцию одной рукой, избегая перекоса относительно оси симметрии автомобиля.

Порядок затяжки крепежа

Вставьте болты М8 во все крепёжные точки без применения инструмента
Зафиксируйте щиток шайбами Гровера и гайками через резиновые демпферы
Затягивайте крепёж крест-накрест динамометрическим ключом

Момент затяжки: 22-25 Н·м. Превышение усилия деформирует щиток, недостаточная затяжка вызовет вибрации.

Тип крепления	Количество	Расположение
Болт М8х25	4 шт	Лонжероны
Резиновая втулка	4 шт	Между щитком и кузовом

Проверьте зазор 15-20 мм между щитком и шкивом коленвала после установки. При контакте добавьте регулировочные шайбы или замените деформированный щиток.

Контрольная проверка свободы хода силового агрегата на холостом ходу

После замены подушек двигателя запустите мотор и дайте ему прогреться до рабочей температуры. Убедитесь, что коробка передач находится в нейтральном положении, а стояночный тормоз полностью затянут. Визуально наблюдайте за поведением силового агрегата на холостых оборотах.

Обратите внимание на амплитуду и характер вибраций. Двигатель должен работать устойчиво, без резких подергиваний или ударов о кузовные элементы. Особенно тщательно проверьте зоны рядом с замененными опорами – места, где ранее фиксировался контакт с кузовом или подрамником.

Порядок проверки и допустимые нормы

Выполните следующие действия для объективной оценки:

Попросите помощника резко кратковременно повысить обороты до 2500-3000 об/мин с последующим сбросом газа
Фиксируйте максимальное смещение агрегата в трех плоскостях:
- Вертикальное – не более 10 мм
- Продольное (вдоль оси автомобиля) – до 8 мм
- Поперечное – не свыше 5 мм
Проследите за возвратом двигателя в исходное положение – движение должно быть плавным без отскоков

Используйте простой инструмент для измерений – деревянный брусок, приложенный к неподвижной точке кузова и краю блока цилиндров. Зазор между ними при максимальном смещении замерьте штангенциркулем.

Тип смещения	Допустимое значение	Критическое отклонение
Вертикальное	5-10 мм	>15 мм
Продольное	4-8 мм	>12 мм
Боковое	3-5 мм	>8 мм

При обнаружении стуков или превышения допустимых значений заглушите мотор и проверьте правильность установки подушек: совпадение монтажных отверстий, отсутствие перекосов и полный затяжку болтов крепления с моментом 45-65 Н·м. Помните – окончательная затяжка производится только под нагрузкой (на опущенном с подъемника автомобиле).

Мониторинг отсутствия вибраций на различных режимах работы ДВС

После установки новых подушек двигателя запустите мотор и прогрейте его до рабочей температуры. Начинайте проверку с холостого хода (800–900 об/мин), контролируя уровень вибраций на руле, кузове и рычаге КПП. Отсутствие дребезжания и тряски свидетельствует о корректной работе опор на минимальных оборотах.

Поэтапно увеличивайте обороты коленчатого вала, фиксируя поведение силового агрегата в ключевых точках: 1500–2000 об/мин (средняя нагрузка), 3000–3500 об/мин (максимальный крутящий момент) и 4000–4500 об/мин (пиковая мощность). Особое внимание уделите переходным режимам при резком сбросе или добавлении газа.

Порядок контроля вибраций

Холостой ход: Двигатель должен работать ровно, без подёргиваний
Разгон 1500→3500 об/мин: Плавное нарастание оборотов без скачков
Резкий сброс газа: Отсутствие ударов при возврате в режим ХХ
Высокие обороты (4000+): Стабильная работа без гула в салоне

Режим	Норма	Неисправность
Холостой ход	Лёгкая вибрация	Дрожание панели приборов
2500–3000 об/мин	Равномерный гул	Биение по кузову
Переключение передач	Плавный переход	Стук при смене режимов

Дополнительная проверка: Попросите помощника резко включить заднюю передачу при зажатом тормозе – двигатель не должен подпрыгивать или смещаться более чем на 15–20 мм. При выявлении аномалий проверьте момент затяжки крепежа и соответствие деталей модели авто.

Тест-драйв для оценки отсутствия ударных нагрузок при смене скоростей

Проведите тест-драйв автомобиля на ровной асфальтированной дороге длиной не менее 5 км. Начните с плавного разгона на первой передаче до 20 км/ч, затем последовательно переключайтесь на повышенные передачи с интервалом 3-4 секунды между переключениями. Особое внимание уделите переходу с первой на вторую и со второй на третью передачу – именно в этом диапазоне чаще всего проявляются ударные нагрузки при неисправных подушках.

Повторите цикл разгона 3-4 раза, каждый раз фиксируя поведение двигателя при резком отпускании сцепления после включения передачи. Для создания контролируемой нагрузки выполните экстренное торможение двигателем: на скорости 60 км/ч на четвертой передаче резко отпустите педаль газа и сразу выжмите сцепление – корпус силового агрегата не должен совершать заметных колебаний.

Критерии успешного теста

Отсутствие металлического стука под капотом при включении передачи
Плавное начало движения без рывков при старте на подъеме
Нулевая вибрация рулевой колонки при переключении на холостом ходу

Параметр	Норма	Неисправность
Смещение двигателя при старте	≤ 5 мм	Видимый "клевок" агрегата
Вибрация на руле (об/мин)	≤ 800 об/мин	Дрожь на 1100-1500 об/мин
Звук при переключении	Только шелест	Глухие удары в районе КПП

При выявлении отклонений заглушите мотор и проверьте моменты затяжки крепежных болтов (центральная гайка – 66-84 Н·м, боковые – 49-61 Н·м). Убедитесь в отсутствии контакта между кронштейном двигателя и элементами кузова. Помните: повторная установка деформированных подушек даже с правильной затяжкой недопустима – резиновые демпферы не восстанавливают форму после критических нагрузок.

Инспекция креплений после пробега: отсутствие самопроизвольного ослабления

После установки новых подушек и пробега 200-300 км необходимо выполнить обязательную проверку крепежных элементов. Это критически важный этап, так как в первые километры эксплуатации возможна остаточная деформация резиновых компонентов подушек и усадка материалов, что требует повторной протяжки болтов и гаек.

Проверку проводят на холодном двигателе, используя динамометрический ключ для соблюдения точного момента затяжки. Игнорирование этой процедуры может привести к ускоренному износу подушек, вибрациям на кузов и повреждению смежных узлов – топливных магистралей или троса сцепления.

Порядок контроля креплений

Зафиксируйте автомобиль на подъемнике или смотровой яме, затяните ручной тормоз
Очистите гайки и резьбовые соединения от грясти щеткой
Последовательно проверьте момент затяжки ключом:
- Передняя подушка: 50-70 Н·м (болт к лонжерону)
- Задняя подушка: 35-55 Н·м (гайка к кронштейну)
- Боковые подушки: 65-80 Н·м (болты опор к раме)
Осмотрите посадочные места на отсутствие трещин металла и равномерность прилегания подушек

Критерий	Норма	Неисправность
Зазор между кронштейном и подушкой	Отсутствует	Видимый просвет >1 мм
Состояние резины	Без выпучиваний	Локальные разрывы, расслоение
Положение двигателя	Симметричное относительно оси	Перекос >5°

Советы специалистов: При повторной затяжке не превышайте максимальный момент – это повредит резиновые вставки. Если гайки не держат момент, замените болты или установите стопорные шайбы. Регулярную проверку (каждые 10 000 км) совмещайте с диагностикой опор картера.

Тип подушки	Особенности монтажа
Передняя	Контролируйте совпадение отверстий кронштейна и лонжерона
Задняя	Не затягивайте болты до опускания двигателя
Правая боковая	Требует снятия защиты картера

Использование полиуретановых подушек для продления срока службы

Полиуретановые подушки двигателя существенно превосходят штатные резиновые по износостойкости и долговечности. Этот материал устойчив к агрессивным средам: не разрушается от контакта с маслами, тосолом и дорожными реагентами, которые быстро выводят из строя обычную резину. Повышенная структурная плотность полиуретана предотвращает растрескивание и деформацию при экстремальных температурах от -50°C до +120°C.

Жёсткость полиуретана на 20-30% выше резины, что снижает амплитуду колебаний силового агрегата и минимизирует ударные нагрузки на кузов. Благодаря устойчивости к остаточной деформации подушки сохраняют первоначальную геометрию даже после длительной эксплуатации в условиях вибрации. Это исключает эффект "проседания" двигателя, характерный для резиновых аналогов после 20-30 тыс. км пробега.

Преимущества полиуретана перед резиной

Ресурс увеличен в 3-4 раза – до 100-150 тыс. км против 30-50 тыс. у резиновых
Устойчивость к расслоению – монолитная структура не отслаивается от металлических втулок
Точное позиционирование двигателя – отсутствие "просадки" предотвращает перекос КПП и приводов

Критерий	Резиновые подушки	Полиуретановые подушки
Средний срок службы	2-3 года	7-10 лет
Устойчивость к ГСМ	Низкая (разрушение поверхности)	Абсолютная
Деформация под нагрузкой	До 15-20% от высоты	Менее 5%

При установке полиуретановых подушек обязательна регулировка соосности валов двигателя и КПП. Повышенная жёсткость материала требует точного позиционирования – перекосы вызывают вибрации на руле и кузове. Для продления ресурса новых подушек перед монтажом очистите посадочные площадки на лонжеронах от грязи и обработайте их антикором.

Эффекты неправильной установки: последствия перетяжки или недотяжки

Перетяжка подушек двигателя создает избыточное напряжение в резиновых элементах и металлических кронштейнах. Это приводит к преждевременному разрушению резины – на ней появляются трещины, расслоения или разрывы. Жесткая фиксация лишает подушки их основной функции гашения вибраций, из-за чего вибрация от двигателя передается напрямую на кузов, вызывая дискомфорт в салоне и ускоренный износ других деталей подвески.

Недотяжка крепежных болтов создает люфт в месте крепления двигателя. Подушка не фиксирует силовой агрегат надежно, что позволяет ему смещаться при разгоне, торможении или на поворотах сильнее расчетного. Такие подвижки приводят к повреждению соседних узлов: могут деформироваться патрубки системы охлаждения, топливные магистрали, выхлопная система или тросы привода. Постоянные удары двигателя о элементы кузова сопровождаются громкими стуками.

Типичные проблемы при нарушении момента затяжки

Ускоренный износ подушек: Резина рвется или отслаивается от металла.
Повышенная вибрация: Дрожь на руле, педалях и в салоне на холостом ходу и при движении.
Повреждение смежных систем: Трещины радиатора, обрыв патрубков, заломы топливных трубок.
Смещение двигателя: Риск заклинивания трансмиссии, повреждения привода ГРМ.
Посторонние звуки: Стуки, скрипы при старте, переключении передач или торможении.

Для исключения этих проблем обязательно используйте динамометрический ключ и соблюдайте момент затяжки, указанный в руководстве по ремонту (обычно 50-70 Н·м для ВАЗ-2107). Контролируйте положение двигателя после установки – он должен быть равномерно оперт на все подушки без перекосов.

Нюансы установки подушек на модернизированные двигатели ВАЗ-2107

При замене опор силового агрегата на тюнингованных моторах ключевой проблемой становится несоответствие геометрии штатных деталей. Усиленные двигатели (например, с увеличенным объемом или форсированные) создают вибрации и нагрузки, превышающие расчетные для заводских подушек. Это требует применения специальных усиленных опор или адаптеров, иначе ресурс креплений сокращается в 3-4 раза.

Критически важно контролировать соосность отверстий крепления ДВС и кронштейнов кузова после монтажа. Любое смещение оси более чем на 1,5° провоцирует ускоренный износ резиновых элементов и передачу вибраций на кузов. На моторах с облегченным маховиком или балансирными валами вибрационные характеристики меняются – стандартные подушки могут не обеспечить достаточного демпфирования даже при корректной установке.

Особенности крепления

Для распространенных конфигураций доработок применяют:

Передняя опора: Гидравлические подушки от Lada Granta для моторов 1.6 л
Задняя опора: Усиленные кронштейны с полиуретановыми вставками (толщина от 12 мм)
Боковые опоры: Адаптеры с измененным углом наклона для V-образных модификаций

Тип двигателя	Рекомендуемые подушки	Требуемый зазор
Стандартный 1.5 л	2101-1001090	8-10 мм
Форсированный 1.6 л	SS-20 (полиуретан)	5-7 мм
Турбо-версии	PowerFlex PFF85-410	10-12 мм

Важно: После установки недопустима немедленная нагрузка двигателя – дайте резинометаллическим элементам адаптироваться 2-3 часа без запуска ДВС. Обязательно проверяйте зазор между кронштейном и кузовом (должен соответствовать таблице выше). При использовании полиуретановых втулок каждые 15 000 км осматривайте их на предмет расслоения – материал чувствителен к маслу и тосолу.

Специфика работы при замене опор на инжекторных и карбюраторных моделях

Основное различие между инжекторными и карбюраторными ВАЗ-2107 заключается в компоновке подкапотного пространства и массе силового агрегата. Инжекторные двигатели оснащены электронной системой впрыска, датчиками и жгутом проводов, проходящим вблизи правой опоры, что требует повышенной осторожности при демонтаже. Карбюраторные моторы имеют более простую конструкцию без плотных пучков электропроводки в зоне креплений.

Масса инжекторного двигателя выше из-за дополнительного оборудования (форсунки, регулятор давления, блок управления), что усиливает нагрузку на подушки. Это влияет на частоту замены и требования к прочности новых опор. При демонтаже инжекторной версии критично отсоединить разъемы датчиков, мешающие подъему двигателя, тогда как на карбюраторных моделях внимание концентрируется на топливных магистралях и тягах привода воздушной заслонки.

Ключевые отличия в процессе замены

Доступ к крепежу: На инжекторных моделях мешает жгут проводов вдоль правого лонжерона – его необходимо аккуратно отвести. На карбюраторных версиях аналогичную проблему создают механические тяги дросселя и воздушного фильтра.
Поддержка двигателя: Для инжекторного двигателя обязателен страховочный кронштейн при подъеме домкратом (из-за веса). Карбюраторный агрегат допускает фиксацию монтажной лопаткой, но требуется контроль положения карбюратора относительно воздушного фильтра.
Риски повреждений: При работе с инжектором высок риск обрыва проводов датчика детонации или кислорода. В карбюраторных моделях опасность представляет деформация топливных шлангов или рычага привода дроссельной заслонки.

Аспект	Инжекторная модель	Карбюраторная модель
Подготовка к подъему двигателя	Отсоединение электроразъемов, снятие защиты жгута	Ослабление хомутов воздушного фильтра, отсоединение тяги привода заслонки
Рекомендуемые подушки	Усиленные опоры (артикулы 2101-1001095-10 или аналоги)	Стандартные опоры (артикулы 2101-1001095)
Особенности установки	Контроль зазора между жгутом и кронштейном опоры	Регулировка натяжения троса привода дросселя после замены

После замены на инжекторе проверьте отсутствие натяжения проводов возле правой подушки и калибровку положения дроссельного узла.
После замены на карбюраторе отрегулируйте свободный ход троса газа и уровень топлива в поплавковой камере – смещение двигателя влияет на работу привода.

Типовые ошибки при центровке силового агрегата и методы их избегания

Неправильная центровка силового агрегата после замены подушек – распространённая проблема, приводящая к повышенным вибрациям, ускоренному износу деталей и повреждению смежных систем. Ошибки возникают из-за несоблюдения технологии, неверной диагностики или использования неподходящего инструмента.

Последствия некорректной установки проявляются в виде гула при разгоне, ударов картера о лонжероны, деформации выхлопной системы и преждевременного разрушения новых подушек. Избежать этих проблем позволяет строгое следование регламенту и учет технических нюансов.

Ключевые ошибки и способы их устранения

Несоосность двигателя и КПП - возникает при неравномерной затяжке кронштейнов. Метод избежания: Установка агрегата на домкрате с регулировкой по контрольным точкам (зазор 8-10 мм между поддоном и балкой), фиксация болтами только после полного совмещения.
Перекос агрегата в продольной плоскости - вызван различием в высоте передних/задних подушек. Метод избежания: Использование оригинальных подушек ВАЗ-2107 (передняя 2101-1001095, задняя 2106-1001090) с проверкой маркировок перед монтажом.
Неправильный момент затяжки - ведёт к деформации резиновых вставок. Метод избежания: Поэтапная затяжка крестовым методом с динамометрическим ключом (передние болты 70-80 Н·м, задний кронштейн 35-45 Н·м).
Игнорирование тепловых зазоров - отсутствие расстояния 3-5 мм между деталями выхлопа и кузовом. Метод избежания: Обязательная проверка промежутков после фиксации агрегата при полностью отпущенном ручнике.
Некорректное натяжение приводных ремней - следствие смещения шкивов. Метод избежания: Контроль положения шкивов коленвала/генератора нивелиром до запуска двигателя.

Контрольный параметр	Нормальное значение	Инструмент проверки
Зазор поддон-балка	8-10 мм	Щуп
Угол наклона ДВС	3-5° назад	Угломер
Расстояние выпуск-кузов	≥ 15 мм	Линейка

Ситуация	Действия
Болт не поддался после первой обработки	Повторное нанесение + легкое подтягивание гайки на 5-10° перед откручиванием
Смазка не проникает в резьбу	Очистка видимой части резьбы проволочной щеткой + прогрев феном до 50-60°C

Экстренные меры при поломке крепежа в процессе демонтажа

Обрыв болта или срыв резьбы гайки при демонтаже подушки – критическая ситуация, требующая немедленной остановки работ. Не пытайтесь продолжать демонтаж силой, это приведет к дополнительным повреждениям блока двигателя, кузова или кронштейнов. Зафиксируйте двигатель домкратом с деревянной прокладкой на картере, предотвратив его сдвиг, и оцените масштаб проблемы: определите тип сломавшегося крепежа (болт, шпилька), место поломки (сорвана резьба, облом в теле, срез головки) и доступ к остаткам.

Основная задача – безопасно извлечь обломок крепежного элемента без повреждения ответных резьбовых отверстий в блоке двигателя или кузове. Подготовьте инструменты: проникающую смазку (WD-40, "жидкий ключ"), набор метчиков, экстракторы ("сверла-левороты"), дрель со сверлами по металлу (диаметром меньше болта), молоток, зубило, паяльную лампу или строительный фен (для прогрева), а также новые крепежные детали соответствующего размера и прочности.

Способы извлечения сломанного крепежа

Выбор метода зависит от расположения обломка и наличия выступающей части:

Выступающий обломок:
- Обработайте соединение проникающей смазкой, дайте ей время подействовать (15-30 мин).
- Попробуйте захватить выступ мощными плоскогубцами или разводным ключом, аккуратно проворачивая против часовой стрелки.
- Нагрейте зону вокруг обломка паяльной лампой/феном (осторожно, избегая проводов и резины!), затем резко охладите его – это может разрушить коррозию.
Обломок заподлицо или ниже поверхности:
1. Точно накерните центр обломка.
2. Просверлите тонкое направляющее отверстие строго по центру.
3. Используйте экстрактор (левостороннее сверло или конусный метчик с левой резьбой):
  - Аккуратно вбейте конусный экстрактор в отверстие молотком.
  - Проворачивайте экстрактор против часовой стрелки гаечным ключом – обломок должен выкрутиться.
4. Если экстрактор не помогает, рассверлите обломок сверлом, близким по диаметру к внутреннему диаметру резьбы, стараясь не повредить стенки отверстия. Остатки резьбы удалите метчиком.
Сорванная резьба в отверстии блока/кузова:
- Попробуйте пройти отверстие метчиком соответствующего размера и шага резьбы для удаления заусенцев.
- Если резьба невосстановима, потребуется рассверливание отверстия под больший диаметр и нарезание новой резьбы с последующей установкой более мощного болта/шпильки. В крайнем случае – установка футорки (ремонтной втулки).

Важные предупреждения: Никогда не используйте сварку рядом с топливными магистралями или горючими жидкостями. При работе экстрактором прикладывайте усилие плавно, без рывков – хрупкий инструмент может сломаться внутри обломка, усложнив ситуацию. После извлечения обломка обязательно очистите резьбовое отверстие метчиком и продуйте сжатым воздухом. Устанавливайте только новые крепежные элементы класса прочности не ниже 8.8. Если уверенности в успехе самостоятельного ремонта нет – обратитесь к специалистам для восстановления резьбовых отверстий.

Климатические факторы влияния на ресурс подушек

Экстремальные температуры напрямую воздействуют на резиновые элементы подушек. При морозах ниже -25°C резина теряет эластичность, становится хрупкой и покрывается микротрещинами, что ускоряет разрушение демпфирующего слоя. В жару свыше +35°C происходит "вываривание" резины – материал размягчается и деформируется под нагрузкой, теряя способность гасить вибрации.

Агрессивные реагенты и морская соль, распыляемые на дорогах зимой, провоцируют химическую коррозию металлических частей креплений. Одновременно соль проникает в микротрещины резины, ускоряя её старение. В условиях высокой влажности (особенно при +5°C до +15°C) на стальных элементах активно развивается очаговая коррозия, ослабляющая конструкцию.

Дополнительные разрушающие факторы

Циклические перепады температур вызывают "усталость" материалов: резина расслаивается, а металл теряет прочность из-за постоянного расширения/сужения компонентов. Ультрафиолетовое излучение в южных регионах приводит к окислению поверхности резины и появлению глубоких трещин.

Рекомендации для продления срока службы:

Обрабатывать металлические части антикором после замены
Использовать силиконовые спреи для защиты резины от УФ-лучей
Чаще мойте днище зимой при езде по обработанным реагентам дорогам

Климатическая зона	Средний ресурс подушек	Критичные факторы
Север (-30°C и ниже)	15-20 тыс.км	Обледенение, хрупкость резины
Юг (жаркий климат)	20-25 тыс.км	УФ-деградация, перегрев
Приморье (высокая влажность)	10-15 тыс.км	Солевая коррозия, расслоение резины

Диагностика состояния подушек при плановом ТО каждые 20 000 км

Обязательная проверка подушек двигателя в рамках планового ТО направлена на выявление скрытых дефектов, предотвращающих вибрации, смещения силового агрегата и повреждения смежных узлов. Диагностика проводится комплексно, сочетая визуальный контроль, механические тесты и анализ косвенных признаков износа.

Начинают с визуального осмотра каждой опоры на предмет трещин резиновых элементов, расслоения металлорезиновых соединений, масляных подтёков (указывающих на разрушение материала). Далее проверяют целостность креплений к кузову и блоку двигателя, исключая коррозию или деформацию кронштейнов.

Ключевые методы диагностики:

Проверка люфта: монтировкой осторожно приподнимают двигатель, наблюдая за зазором между опорой и посадочной площадкой. Допустимый вертикальный ход – до 5 мм.
Контроль соосности: несовпадение монтажных отверстий подушек и крепёжных шпилек кузова свидетельствует о критической деформации.
Анализ вибраций: запускают двигатель на холостом ходу и под нагрузкой (с помощником), фиксируя аномальные биения руля, кузова или звуки ударов из подкапотного пространства.

Типичные признаки износа:

Видимое растрескивание или разрыв резинового демпфера.
Масляное загрязнение поверхности подушки (разрушение резины агрессивной средой).
Металлический стук при резком старте/торможении.
Смещение двигателя при нажатии на педаль газа (визуально или по отпечаткам на защите картера).

Выявленная проблема	Рекомендуемое действие
Трещины глубиной >3 мм, расслоение	Немедленная замена
Масляное загрязнение + деформация	Замена с поиском источника утечки
Люфт >8 мм, смещение кронштейнов	Замена подушки и проверка креплений двигателя
Локальные повреждения без изменения геометрии	Контроль на следующем ТО

Игнорирование изношенных подушек ведёт к поломке стартера, деформации выхлопной системы, ускоренному износу ШРУСов и трансмиссии. При обнаружении хотя бы одного критического дефекта на любой опоре требуется замена всего комплекта для равномерного распределения нагрузок.

Профессиональный сервис или самостоятельная замена: оценка сложности

Замена подушек двигателя на ВАЗ-2107 требует понимания конструкции силового агрегата и его креплений. Необходимо демонтировать старые опоры, соблюдая последовательность действий и меры предосторожности для исключения смещения двигателя. Ошибки при подборе деталей или установке приводят к вибрациям, ускоренному износу трансмиссии и повреждению кузова.

Ключевая сложность – обеспечение точного позиционирования двигателя при монтаже новых подушек. Требуется применение специальных домкратов с деревянными проставками для фиксации агрегата, а также контроль усилия затяжки крепежных болтов согласно техническим нормативам. Неправильная затяжка вызывает деформацию опор или передачу вибраций на кузов.

Факторы для выбора способа замены

При принятии решения учитывайте следующие аспекты:

Набор инструментов: Обязательно наличие гидравлического домкрата, опорной стойки («козлы»), комплекта головок и воротков, динамометрического ключа. Без последнего корректная затяжка невозможна.
Опыт работ: Требуется навык работы с тяжелыми агрегатами, понимание схемы креплений двигателя (3 точки: передняя, задняя, опора КПП), умение стравить масло/антифриз при необходимости демонтажа смежных узлов.
Риски: Падение двигателя при неверной фиксации, обрыв болтов из-за коррозии, ошибки в выборе типа подушки (левая/правая, верхняя/нижняя) или неоригинальных аналогов.

Критерий	Самостоятельная замена	Профессиональный сервис
Стоимость	Экономия на услугах (только запчасти)	Выше (запчасти + работа), но гарантия качества
Время	4-8 часов для новичка с учетом подготовки	1.5-3 часа (опыт + оборудование)
Гарантия результата	Риск ошибок, последующая переделка	Минимизация вибраций, соблюдение регламента

Рекомендации: Самостоятельный ремонт оправдан при наличии опыта, полного комплекта инструментов и доступа к смотровой яме/подъемнику. Для новичков критически важна помощь наставника. Если отсутствует динамометрический ключ или есть сомнения в состоянии крепежа – обращение в сервис предотвратит дорогостоящие поломки. При выборе подушек отдавайте предпочтение проверенным производителям (LynxAutо, FinnPower, Трек) и проверяйте соответствие каталожных номеров.

Дополнительные меры снижения вибрации: балансировка валов

Замена подушек двигателя не всегда полностью устраняет вибрации: если силовая установка продолжает "дрожать" даже с новыми опорами, причиной может быть дисбаланс вращающихся элементов. Особое внимание уделяется коленчатому и распределительному валам – их неравномерная масса создает центробежные силы, передающиеся на кузов.

Балансировка выполняется на специальных стендах после демонтажа валов с двигателя. Технология включает фиксацию детали на опорах, раскручивание до рабочих оборотов и компьютерный анализ биений. Корректировка массы осуществляется высверливанием металла в тяжелых секциях или установкой балансировочных грузов (шайб, скоб) в строго рассчитанных точках.

Ключевые этапы балансировки

Дефектовка валов: Проверка на изгиб, износ шеек и шпоночных пазов. Балансировка бессмысленна при механических повреждениях.
Чистка и мойка: Удаление грязи, нагара и остатков масла – посторонние частицы искажают результаты.
Стендовая диагностика: Вал раскручивается до 5,000–7,000 об/мин. Датчики определяют амплитуду и вектор дисбаланса.
Корректировка: Для коленвала грузы крепят на щеках, для распредвала – в зоне шестерен или торцевых частей.
Повторный тест: Контрольная проверка после правки. Допустимый дисбаланс – до 1–3 г·см в зависимости от модели.

Важно: Балансировать нужно весь узел в сборе – коленвал с маховиком и сцеплением, распредвал с шестернями ГРМ. Отдельная обработка компонентов часто усугубляет проблему.

Компонент	Тип дисбаланса	Метод коррекции
Коленчатый вал	Динамический (осевой и радиальный)	Сверление щек, установка вольфрамовых грузов
Распределительный вал	Статический (радиальный)	Фрезеровка шеек, крепление балансировочных колец

Совет специалистов: После балансировки обязательна проверка соосности валов при установке в блок цилиндров. Перекосы свыше 0,05 мм провоцируют резонансные колебания, сводя на нет эффект от процедуры.

Список источников

При подготовке материала использовались специализированные технические источники, содержащие актуальные данные по ремонту автомобилей ВАЗ классической серии. Основное внимание уделялось официальной документации и практическим руководствам.

Ниже представлен перечень ключевых ресурсов, на основе которых составлена статья. Все источники доступны в печатном и электронном виде без ограничений.

Официальное руководство по ремонту ВАЗ-2107 (издательство "За рулем")
Техническая документация АвтоВАЗа по подвеске силового агрегата
Практическое пособие "Двигатель и его системы ВАЗ-2101–2107"
Сборник технологических карт ремонтных операций для классических Жигулей
Видеоинструкции сертифицированных автослесарей на тематических платформах
Экспертные статьи в журнале "АвтоМастер" за 2020-2023 годы
Методические рекомендации учебного центра профессионального авторемонта
