Замена помпы Нива Шевроле своими руками

Статья обновлена: 18.08.2025

Неисправная помпа системы охлаждения двигателя грозит Ниве Шевроле серьезными проблемами: от перегрева мотора до дорогостоящего капитального ремонта.

Своевременная замена водяного насоса критически важна для поддержания оптимального температурного режима силового агрегата.

Самостоятельная установка новой помпы – задача, посильная для автовладельца с базовыми навыками и инструментами, позволяющая сэкономить на услугах сервиса.

Данное руководство подробно описывает процесс замены: от диагностики неполадок и подбора запчастей до монтажа нового узла и проверки его работы.

Необходимый инструмент для замены помпы Нивы Шевроле

Перед началом работ подготовьте базовый набор инструментов для демонтажа узлов двигателя и крепежных элементов помпы. Убедитесь в наличии всех позиций – отсутствие даже одного ключа или прокладки остановит процесс.

Обязательно потребуется новая помпа в сборе и герметик (либо специальная прокладка), а также охлаждающая жидкость для последующей замены. Работы проводятся на остывшем двигателе во избежание ожогов.

Основной комплект инструментов

Ключи рожковые: 10, 13, 17 мм
Головки: 13 мм (с воротком и трещоткой)
Отвертки: крестовая и плоская (среднего размера)
Плоскогубцы или съемник стопорных колец
Монтажная лопатка для демонтажа помпы

Дополнительные материалы

Расходники	Технические жидкости
Герметик RTV (или заводская прокладка)	Охлаждающая жидкость (5-6 л)
Чистая ветошь	Дистиллированная вода (для промывки)
Проволока для фиксации ремня ГРМ	Антикоррозийная смазка

Критически важные нюансы

Обязательно фиксируйте ремень ГРМ проволокой перед снятием шкива
Используйте только термостойкий герметик при установке новой помпы
Проверяйте состояние приводного ремня и роликов при разборке

Подготовка автомобиля перед началом демонтажных работ

Установите автомобиль на ровную горизонтальную поверхность и включите стояночный тормоз. Под колеса дополнительно установите противооткатные упоры (башмаки) для предотвращения случайного движения.

Откройте капот и дайте двигателю полностью остыть до температуры окружающей среды. Работа с горячим двигателем опасна и может привести к ожогам или повреждению компонентов системы охлаждения.

Меры безопасности и подготовка системы охлаждения

Отсоедините отрицательную клемму аккумуляторной батареи. Это исключит риск короткого замыкания и самопроизвольного запуска вентилятора охлаждения.

Аккуратно слейте охлаждающую жидкость:
- Подставьте ёмкость объёмом не менее 5 литров под сливное отверстие радиатора
- Открутите сливную пробку радиатора и расширительного бачка
- Дождитесь полного стекания тосола/антифриза
Демонтируйте элементы, мешающие доступу:
- Снимите кожух вентилятора системы охлаждения
- Отсоедините патрубок воздушного фильтра от корпуса дросселя

Инструмент	Назначение
Набор рожковых ключей	Откручивание креплений помпы и кожуха
Торцовые головки 8-17мм	Демонтаж болтов в труднодоступных местах
Плоская отвёртка	Снятие хомутов патрубков
Чистая ветошь	Удаление остатков охлаждающей жидкости

Важно! Закройте сливные отверстия чистыми ветошями после слива жидкости, чтобы предотвратить попадание пыли и мусора в систему.

Слив охлаждающей жидкости из системы

Убедитесь, что двигатель полностью остыл во избежание ожогов. Подготовьте чистую ёмкость объёмом не менее 10 литров для сбора отработанной жидкости, а также ключи для доступа к сливным отверстиям.

Установите автомобиль на ровную поверхность. Откройте крышку расширительного бачка и радиатора для беспрепятственного слива жидкости. При необходимости снимите защиту двигателя.

Последовательность слива

Найдите сливную пробку радиатора в нижней части радиатора (обычно пластиковая или под ключ на 13 мм).
Подставьте ёмкость под пробку. Аккуратно открутите её, контролируя поток жидкости рукой.
Отыщите сливную пробку блока цилиндров на двигателе (ближе к коробке передач, болт на 13-14 мм).
Повторите процедуру слива под блок, используя вторую ёмкость или переместив основную.

Для полного удаления остатков жидкости:

Отсоедините нижний патрубок радиатора
Продуйте верхние шланги системы ртом или компрессором
Снимите расширительный бачок, промойте его и удалите осадок

Элемент	Тип пробки/крепления
Радиатор	Пластиковая заглушка или болт
Блок цилиндров	Металлический болт (медная шайба)

После завершения процедуры затяните все пробки до упора, но без чрезмерных усилий во избежание срыва резьбы. Утилизируйте отработанную жидкость экологически безопасным способом.

Демонтаж защиты силового агрегата (при наличии)

Отверните крепёжные болты или гайки защиты двигателя, используя ключ на «13» или «15» (размер зависит от конструкции). Крепеж обычно расположен по периметру щита – в передней части, по бокам и возле подрамника.

Придерживайте защиту свободной рукой при снятии последних болтов: металлический щит имеет значительный вес. Аккуратно сдвиньте элемент в сторону, избегая повреждения датчиков или трубок рулевого механизма.

Важные нюансы

Порядок откручивания: начинайте с задних болтов, завершайте передними – это предотвратит провисание конструкции.
Коррозия: при закисших соединениях обработайте резьбу проникающей смазкой (WD-40) за 10-15 минут до демонтажа.
Хранение: уложите снятую защиту на ровную поверхность во избежание деформации.

Если защита отсутствует – переходите к следующему этапу. Не оставляйте крепеж внутри моторного отсека – сложите болты/шайбы отдельно для упрощения сборки.

Ослабление натяжения ремня генератора

Для снятия ремня привода вспомогательных агрегатов, обеспечивающего работу помпы, генератора и других узлов, необходимо сначала ослабить его натяжение. Это осуществляется через регулировочный механизм генератора. Работу выполняйте при остывшем двигателе и снятой клемме «минус» с аккумулятора.

Найдите регулировочный болт генератора – он расположен вертикально на передней части корпуса генератора или горизонтально на кронштейне крепления. Верхняя крепежная гайка или болт генератора, фиксирующие его на кронштейне, также нуждаются в ослаблении для свободного перемещения агрегата.

Порядок ослабления ремня

Ослабьте верхнюю крепежную гайку (или болт) генератора на кронштейне ключом на 13 или 17 (в зависимости от модели), оставив генератор удерживаться на месте, но позволяя ему качаться.
Ослабьте гайку регулировочного болта ключом соответствующего размера (обычно на 13), вращая против часовой стрелки. Сам болт при этом может оставаться неподвижным.
Перемещайте корпус генератора рукой в сторону двигателя, уменьшая натяжение ремня. При правильном ослаблении генератор будет двигаться с заметным усилием.
Снимите ремень со шкивов, начиная с самого маленького (шкива генератора или натяжного ролика, если он есть). Дальнейший доступ к помпе обеспечен.

Важные нюансы:

Не выкручивайте регулировочный и крепежный болты полностью – достаточно ослабить их для свободного хода генератора.
Перед снятием отметьте положение генератора мелом или фотофиксацией для упрощения обратной установки натяжения.
Проверьте состояние ремня: трещины, расслоения, «вытертые» ребра – повод для замены.

Снятие ремня привода вспомогательных агрегатов

Ослабьте натяжение серпантинного ремня, используя регулировочный болт натяжного ролика. Для этого поверните болт против часовой стрелки гаечным ключом на 15 мм, удерживая корпус ролика от проворачивания вторым ключом. Контролируйте степень ослабления – ремень должен свободно сниматься с одного из шкивов.

Снимите ремень со всех шкивов, начиная с самого маленького (генератора или компрессора кондиционера). Зафиксируйте схему расположения ремня на шкивах (можно сфотографировать или сделать схематичный рисунок), чтобы избежать ошибок при обратной установке. Извлеките ремень из подкапотного пространства.

Дополнительные рекомендации

Проверьте состояние ремня и роликов во время демонтажа:

Трещины или расслоения на внутренней поверхности ремня требуют его замены
Люфт или шум при вращении натяжного/обводного ролика указывают на неисправность подшипников
Наличие следов масла или тосола снижает сцепление со шкивами

Элемент	Признак износа	Действие
Ремень	Глубокие трещины >3 мм	Обязательная замена
Натяжной ролик	Биение, скрежет	Замена ролика в сборе
Обводной ролик	Заедание при вращении	Замена ролика в сборе

Демонтаж крыльчатки вентилятора охлаждения

Отсоедините приводной ремень вентилятора, ослабив натяжной болт и сдвинув генератор к двигателю для ослабления. Снимите ремень со шкивов, после чего отверните три гайки крепления крыльчатки к ступице помпы, используя торцевой ключ на 13 мм. Гайки расположены равномерно по окружности фланца.

Аккуратно снимите крыльчатку со шпилек помпы, придерживая лопасти рукой. Если деталь прикипела, аккуратно обработайте соединение WD-40 и слегка постучите резиновым молотком по основанию лопастей, избегая перекоса. Не используйте металлические инструменты во избежание повреждения пластика.

Критические моменты при демонтаже

Внимание: Шпильки помпы хрупкие – никогда не прикладывайте боковое усилие к крыльчатке!

Пометьте положение крыльчатки относительно шкива мелом перед снятием
Проверьте состояние посадочного отверстия – трещины требуют замены детали
Зачистите шпильки от коррозии проволочной щеткой

Типовая проблема	Решение
Прикипание к шпилькам	Обработка проникающей смазкой + нагрев феном
Сорванная резьба	Замена шпилек перед установкой новой помпы
Деформация лопастей	Обязательная замена крыльчатки

Уложите снятую деталь на ровную поверхность для визуального контроля целостности. Поврежденные лопасти создадут дисбаланс – при любых сколах или трещинах установка старой крыльчатки недопустима.

Откручивание болтов крепления шкива помпы

Перед демонтажем шкива зафиксируйте коленчатый вал, предотвратив его проворачивание. Для этого установите автомобиль на ручной тормоз и включите 4-ю или 5-ю передачу. Альтернативный способ – заклинить маховик через смотровое окно картера сцепления монтировкой или специальным фиксатором.

Используйте головку на 13 мм с удлинителем и трещоткой для последовательного ослабления трех болтов крепления шкива. Располагаются они по окружности с равным шагом. При сильной коррозии предварительно обработайте резьбовые соединения проникающей смазкой типа WD-40 и выждите 10-15 минут.

Порядок действий

Снизьте усилие прикипевших болтов – аккуратно постучите молотком по граням головок через медную или алюминиевую проставку
Откручивайте крепеж крест-накрест – после ослабления первого болта перейдите к противоположному для равномерного снятия нагрузки
Контролируйте положение ремня ГРМ – исключите его соскальзывание со шкивов во время работ

После полного выкручивания аккуратно снимите шкив. Не допускайте падения детали – алюминиевые зубья легко повреждаются. Очистите посадочное место на валу помпы металлической щеткой от грязи и окислов.

Снятие приводного шкива водяного насоса

Перед началом работ убедитесь, что двигатель полностью остыл. Зафиксируйте автомобиль стояночным тормозом или противооткатными упорами, отключите минусовую клемму аккумуляторной батареи для предотвращения случайного запуска.

Снимите пластиковый защитный кожух ремня генератора (при его наличии), открутив крепежные болты отверткой или головкой. Ослабьте натяжение ремня генератора, вращая регулировочный болт натяжителя ключом на 13 мм, после чего снимите ремень со шкива помпы.

Демонтаж шкива

Ключевые этапы:

Зафиксируйте шкив от проворачивания, используя монтировку или металлический стержень, уперев его в лопасти шкива и надежную точку двигателя.
Отверните центральную крепежную гайку шкива ключом на 17 мм. Вращайте против часовой стрелки с усилием (крепление затянуто с большим моментом).
Снимите ослабленную гайку и стопорную шайбу, аккуратно запомнив их положение.
Потяните шкив на себя. Если он прикипел или застрял:
- Обработайте посадочное место жидким ключом (WD-40 или аналогом)
- Аккуратно подбейте шкив через деревянный брусок молотком с разных сторон
- Применяйте съемник только в крайнем случае, чтобы не погнуть лопасти

После демонтажа тщательно очистите посадочный конец вала помпы и отверстие шкива от грязи и следов коррозии металлической щеткой. Проверьте состояние шпоночного паза на валу и самой шпонки – поврежденные элементы требуют замены.

Отсоединение патрубков системы охлаждения от помпы

Перед началом работ подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 5 литров. Убедитесь, что двигатель остыл до безопасной температуры во избежание ожогов и избыточного давления в системе.

Ослабьте хомуты крепления патрубков при помощи отвёртки или головки с трещоткой. Проворачивайте винты хомутов против часовой стрелки, полностью освобождая зажимной механизм, но не снимая его с патрубка.

Порядок демонтажа патрубков

Последовательно отсоединяйте шланги в следующем порядке:

Нижний патрубок радиатора (самый крупный, расположен в нижней части помпы)
Патрубок отопителя (идет к печке салона)
Патрубок термостата (вертикальный отвод в верхней части корпуса)

При отсоединении вращайте патрубок из стороны в сторону, аккуратно расшатывая его. Не тяните за шланг с усилием – это может повредить штуцер помпы. Если патрубок прикипел:

Обильно обработайте соединение проникающей смазкой (WD-40)
Аккуратно подденьте место стыка плоской отвёрткой, обернутой ветошью
Избегайте деформации алюминиевых элементов

Сразу после снятия каждого шланга сливайте вытекающую жидкость в подготовленную тару. Закройте открытые штуцеры помпы и патрубков чистыми ветошями для предотвращения попадания мусора.

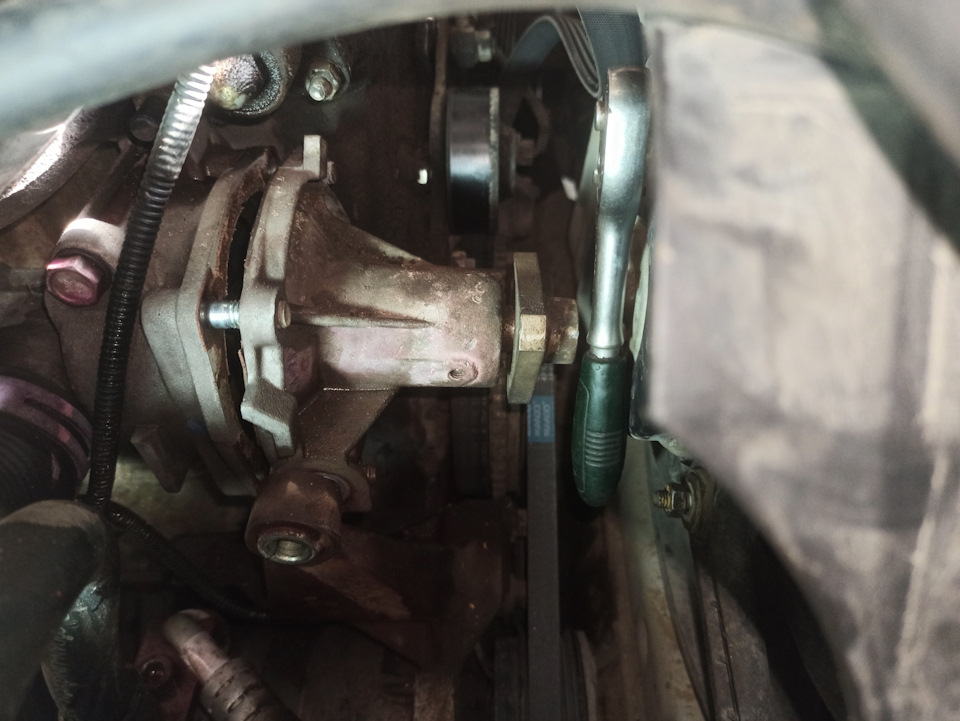

Выкручивание болтов крепления корпуса помпы

Корпус помпы зафиксирован четырьмя болтами: два расположены сверху (ближе к радиатору), а два – снизу возле шкива коленвала. Нижние крепежи обычно труднодоступны из-за близости подрамника и рулевой рейки, что требует использования удлинителя или карданного шарнира для головки. Все болты имеют шестигранный профиль под ключ на 13 мм.

Перед откручиванием тщательно очистите шлицы от грязи во избежание срыва граней. Начинайте с верхних болтов, держа инструмент строго перпендикулярно плоскости крепления. При сильном закисании используйте жидкость WD-40, выждав 10–15 минут после нанесения. Нижние болты выкручивайте осторожно, контролируя положение головки – сорванная резьба в блоке цилиндров потребует сложного ремонта.

Критические моменты

Не применяйте ударные инструменты – алюминиевый корпус помпы хрупкий
При затрудненном доступе к нижним болтам снимите правое переднее колесо
Проворачивайте болты плавно, без перекоса

Позиция болта	Длина (мм)	Риск сложностей
Верхний левый	45	Низкий
Верхний правый	45	Низкий
Нижний левый	60	Высокий (ограниченное пространство)
Нижний правый	60	Высокий (затруднен обзор)

Извлечение старой помпы из блока цилиндров

Открутите болты крепления помпы к блоку цилиндров в обратной последовательности затяжки (начиная с центральных элементов). Используйте головку с трещоткой и вороток, предварительно обработав резьбовое соединение проникающей смазкой WD-40 при наличии сильных коррозийных следов. Снимите все крепежные элементы, включая кронштейн генератора при его фиксации через помпу.

Аккуратно подденьте корпус помпы монтажной лопаткой или плоской отверткой в местах технологических выступов. Избегайте деформации привалочной плоскости блока цилиндров. Прикипевший элемент прогрейте строительным феном по периметру посадочного места для расширения металла.

Ключевые этапы демонтажа

Слейте охлаждающую жидкость через пробку в нижней части радиатора
Снимите приводной ремень генератора, ослабив его натяжной болт
Демонтируйте вентилятор охлаждения (4 болта крепления к ступице помпы)
Очистите посадочную поверхность блока от грязи металлической щеткой

Важные нюансы:

Не используйте ударные инструменты – алюминиевый блок легко повредить
Пометьте положение шкива относительно вала помпы мелом для последующей сборки
Заглушите открытые патрубки ветошью во избежание попадания мусора

Тип крепежа	Кол-во	Размер ключа
Болт М8	6 шт	13 мм
Болт М10 (кронштейн)	2 шт	17 мм

Зачистка посадочной поверхности двигателя

После демонтажа старой помпы тщательно осмотрите место ее прилегания к блоку двигателя. Удалите крупные остатки старой прокладки и герметика шпателем или пластиковым скребком, избегая царапания алюминиевой поверхности. Очистите зону ветошью, смоченной в уайт-спирите или бензине "Калоша" для обезжиривания.

Используйте мелкую наждачную бумагу (зернистостью P400-P600) или абразивную губку для деликатной зачистки плоскости. Двигайте инструмент по кругу без сильного нажима, чтобы убрать микронеровности и остатки прикипевшей прокладки. Контролируйте плоскость линейкой – перепады более 0,05 мм недопустимы.

Ключевые этапы и материалы

Обязательные действия:

Проверка поверхности на сколы и глубокие задиры
Удаление коррозии в зоне крепежных отверстий
Финишная обработка растворителем

Запрещено: Применение грубых абразивов, металлических щеток или ножей, оставляющих царапины. Повреждение плоскости потребует шлифовки на станке.

Инструмент	Назначение
Пластиковый скребок	Первичное удаление прокладки
Наждачка P600	Финишное выравнивание
Обезжириватель	Удаление микрочастиц и масла

После обработки протрите поверхность чистой безворсовой салфеткой и сразу установите новую помпу во избежание оседания пыли.

Установка новой прокладки помпы

Перед монтажом новой прокладки тщательно очистите привалочную поверхность блока цилиндров от остатков старой прокладки и герметика. Используйте скребок или лезвие, избегая царапин на металле. Обезжирьте поверхность бензином или уайт-спиритом для обеспечения адгезии.

Проверьте плоскость посадочного места на отсутствие деформаций. Нанесите тонкий слой термостойкого герметика (например, Loctite 574) по периметру новой прокладки с обеих сторон. Убедитесь, что герметик не перекрывает каналы циркуляции охлаждающей жидкости.

Установите прокладку точно на посадочные штифты блока цилиндров
Совместите отверстия под болты крепления помпы с отверстиями в прокладке
Прижмите прокладку ладонью для фиксации положения
Немедленно установите корпус помпы поверх прокладки

Важно исключить смещение прокладки при монтаже помпы. Затяжку болтов производите крест-накрест в три этапа: сначала моментом 2 Н∙м, затем 8 Н∙м, окончательное усилие – 15-18 Н∙м. Удалите излишки герметика ветошью до застывания.

Монтаж новой водяной помпы в блок цилиндров

Очистите посадочное место на блоке цилиндров от остатков старой прокладки и герметика металлической щёткой. Убедитесь, что поверхность идеально ровная, без задиров или следов коррозии – это критично для герметичности соединения. Тщательно обезжирьте контактную площадку растворителем или уайт-спиритом.

Нанесите тонкий равномерный слой термостойкого герметика (например, Loctite 574 или аналог) на новую паронитовую прокладку с обеих сторон. Некоторые прокладки идут с заводским покрытием – в этом случае дополнительный герметик не требуется. Совместите отверстия под болты на помпе с отверстиями блока.

Установите помпу на блок, аккуратно наживляя крепёжные болты пальцами. Убедитесь, что помпа плотно прилегает по всей плоскости без перекосов.
Затяните болты крест-накрест динамометрическим ключом с моментом 20-25 Н·м (согласно мануалу). Перетяжка может повредить алюминиевый корпус помпы!
Смонтируйте приводной ремень на шкив помпы. Проверьте совпадение меток на шкивах коленвала и распредвала (если снимались).
Подключите нижний патрубок системы охлаждения к выходному отверстию помпы, затяните хомут.

Залейте охлаждающую жидкость в расширительный бачок до отметки «MAX». Запустите двигатель на 5-7 минут, прогревая его до открытия термостата (приблизительно 90°C). Проверьте отсутствие течей в зоне установки помпы, патрубков и под болтами крепления. При необходимости долейте антифриз после остановки мотора.

Нанесение герметика на соединение

Герметик применяется при отсутствии штатной резиновой прокладки или при обнаружении дефектов на посадочных поверхностях блока двигателя/помпы. Обязательно сверьтесь с инструкцией к ремкомплекту – некоторые производители запрещают совмещение прокладки и герметика. Используйте только термостойкие составы, устойчивые к антифризу.

Перед обработкой тщательно обезжирьте контактные зоны блока цилиндров и корпуса помпы растворителем. Убедитесь в отсутствии следов старой прокладки, коррозии или механических повреждений. Наносите герметик при температуре выше +5°C для обеспечения правильной полимеризации.

Технология нанесения

Нанесите состав тонкой непрерывной нитью (1-2 мм) по периметру посадочного места
Избегайте разрывов слоя и излишков, особенно вокруг отверстий каналов ОЖ
Для анаэробных герметиков соберите узел в течение 5 минут после нанесения
При использовании силиконовых составов выдержите 2-3 минуты перед монтажом

Тип герметика	Особенности	Время полимеризации
Анаэробный	Требует металлического контакта, не подтекает	20-30 мин при 20°C
Силиконовый (RTV)	Допускает небольшие неровности, эластичный	24 часа до контакта с ОЖ

Критические ошибки: нанесение толстым слоем (выдавливание внутрь водяной рубашки), попадание состава в резьбовые отверстия, использование универсальных герметиков без термостойкости. После сборки удалите излишки ветошью до затяжки болтов.

Обратная сборка крепежа и патрубков

Установите новую помпу на блок цилиндров, совместив монтажные отверстия с резьбовыми каналами. Нанесите тонкий слой герметика на привалочную поверхность помпы, избегая избыточного количества, чтобы состав не попал внутрь системы охлаждения. Затяните крепежные болты крест-накрест в несколько этапов с моментом 20–25 Н∙м, обеспечивая равномерное прилегание без перекосов.

Подсоедините патрубки в обратной последовательности: сначала нижний (от помпы к радиатору), затем верхний (от термостата к помпе). Убедитесь, что хомуты расположены на штатных местах труб, после чего затяните их отверткой или ключом до плотной фиксации без деформации резины. Проверьте соосность всех соединений – патрубки не должны иметь натяга или перегибов.

Ключевые этапы контроля

Заправка системы: Залейте охлаждающую жидкость через расширительный бачок до отметки "MAX". Для предотвращения воздушных пробок ослабьте винт на блоке подвода ОЖ (рядом с модулем зажигания) до появления тосола.
Тестовый запуск: Заведите двигатель на 3–5 минут без нагрузки. Контролируйте:
- Отсутствие течи в зоне помпы и соединений патрубков
- Стабильность температурного режима по датчику
- Работу термостата (прогрев верхнего патрубка при 87±2°C)
Доводка: После остывания мотора долейте ОЖ до нормы. Повторно проверьте затяжку хомутов при холодном двигателе.

Критичные ошибки	Последствия
Перетяжка болтов помпы	Деформация корпуса, течь через сальник
Негерметичность патрубков	Потеря ОЖ, риск перегрева двигателя
Воздушная пробка	Локальный перегрев ГБЦ, нарушение циркуляции

Установка шкива и натяжение приводного ремня

Наденьте шкив на вал новой помпы, совместив шпоночный паз с установочной шпонкой. Затяните крепёжную гайку моментом 50-60 Н∙м, контролируя положение шкива – его плоскость должна быть строго параллельна блоку цилиндров. Проверьте свободное вращение шкива рукой – механизм должен работать без заеданий и посторонних шумов.

Уложите приводной ремень на шкивы коленчатого вала, генератора и помпы согласно схеме. Предварительно ослабьте гайки крепления генератора: верхнюю фиксирующую гайку натяжной планки и нижнее крепление к кронштейну двигателя. Сместите генератор в сторону от блока цилиндров для устранения провисания ремня.

Процедура натяжения

Монтировкой или монтажной лопаткой отожмите корпус генератора от двигателя до получения требуемого усилия натяжения.
Зафиксируйте положение генератора, затянув верхнюю гайку натяжной планки с моментом 18-20 Н∙м.
Окончательно затяните нижнюю крепёжную гайку генератора моментом 65-75 Н∙м.

Проверьте натяжение ремня: при усилии 10 кгс (98 Н), приложенном посередине ветви между помпой и генератором, допустимый прогиб составляет 10-15 мм. Убедитесь в правильности положения ремня во всех ручьях шкивов без перекосов.

Последствия слабого натяжения	Проскальзывание, перегрев, снижение эффективности помпы и генератора
Последствия чрезмерного натяжения	Ускоренный износ подшипников помпы и генератора, деформация валов

Заправка системы охлаждающей жидкостью

Перед заливкой новой охлаждающей жидкости убедитесь в герметичности системы, чистоте патрубков и правильной установке помпы. Используйте только рекомендованный производителем антифриз или тосол, избегая смешивания разных типов жидкостей.

Откройте расширительный бачок и крышку радиатора. Заливайте жидкость медленно тонкой струёй до максимальной отметки на бачке, после чего запустите двигатель на 5-7 минут без крышки для выхода воздушных пробок.

Ключевые этапы удаления воздуха

Прогрев и контроль:

Доведите двигатель до рабочей температуры (90°C)
Дождитесь включения вентилятора радиатора
Глушите мотор, долейте жидкость до нормы в бачке

Проверка после остывания:

Через 2-3 часа холодного простоя перепроверьте уровень
Осмотрите стыки помпы и патрубков на предмет подтёков
При необходимости произведите повторную доливку

Контрольный признак	Норма
Уровень в бачке	Между MIN/MAX на холодном двигателе
Температура печки	Стабильный горячий воздух на оборотах
Поведение стрелки температуры	Без резких скачков при движении

Прогрев двигателя и проверка на течи

После установки новой помпы и сборки системы охлаждения, но перед запуском двигателя, долейте охлаждающую жидкость до нормального уровня в расширительном бачке. Используйте рекомендованный производителем антифриз, избегая смешивания разных типов. Убедитесь, что все сливные пробки и патрубки надёжно затянуты.

Запустите двигатель и дайте ему поработать на холостых оборотах 10-15 минут для прогрева. Включите печку салона на максимальный режим для полной циркуляции жидкости по системе. Внимательно следите за температурой на приборной панели – стрелка не должна подниматься в красную зону.

Контроль герметичности

Во время прогрева тщательно осмотрите все соединения на предмет протечек:

Место установки новой помпы (особенно область прокладки)
Точки подключения патрубков к помпе, термостату и радиатору
Стыки подводящих/отводящих шлангов
Пробка расширительного бачка и крышка радиатора

После достижения рабочей температуры и выключения двигателя повторите осмотр – горячий антифриз под давлением может просачиваться в местах, где на холодную течь не видна. При обнаружении капель или подтёков:

Слейте часть жидкости через пробку радиатора
Подтяните хомуты или крепёж помпы
Проверьте целостность патрубков при необходимости
Повторите прогрев и контроль

Допустимо появление воздушных пробок в первые минуты работы – при их наличии уровень жидкости в бачке резко колеблется. Для удаления воздуха:

Действие	Результат
Прогазовка до 2500 об/мин (2-3 раза)	Ускорение циркуляции
Сжатие патрубков рукой	Выдавливание пузырей

После устранения всех течей и стабилизации уровня антифриза совершите пробную поездку на 3-5 км. Контролируйте температуру и проверьте соединения ещё раз после остывания двигателя.

Контроль температурного режима после замены

После запуска двигателя внимательно отслеживайте показания датчика температуры на приборной панели в течение первых 10-15 минут работы. Стрелка должна плавно подняться до рабочего диапазона (обычно 85-95°C) и стабилизироваться, без резких скачков или падений. Особое внимание уделите отсутствию пара из-под капота и характерных запахов охлаждающей жидкости.

Совершите тестовую поездку протяженностью 20-30 км в штатных режимах эксплуатации: городской трафик с частыми остановками, движение по трассе на средних оборотах. Фиксируйте поведение температурной стрелки при различных нагрузках – во время подъемов, обгонов или длительного прогрева на холостом ходу.

Ключевые проверочные мероприятия

Визуальный осмотр стыков: после остывания двигателя проверьте зону установки помпы и патрубков на предмет мокрых подтеков тосола.
Контроль уровня ОЖ: удостоверьтесь, что расширительный бачок сохраняет объем жидкости между метками MIN и MAX после нескольких циклов нагрева/остывания.
Анализ работы печки: при прогретом двигателе включите отопитель салона на максимальный режим – должен стабильно поступать горячий воздух без посторонних запахов.

Нормальная работа	Тревожные признаки
Стабильное удержание температуры в зеленой зоне	Рост показателей выше 100°С при движении
Отсутствие пузырей в расширительном бачке	Булькающие звуки в радиаторе или печке
Равномерный прогрев патрубков	Холодные участки на радиаторе или термостате

Список источников

При подготовке материала использовались актуальные технические данные и практические рекомендации для автомобилей LADA 4x4 и Chevrolet Niva. Учитывались особенности двигателей семейства 2123 с распределенным впрыском топлива.

Основное внимание уделялось официальным техническим требованиям и распространенным ошибкам, возникающим при самостоятельном обслуживании системы охлаждения. Все источники прошли перекрестную проверку на соответствие спецификациям производителя.

Официальное руководство по ремонту LADA 4x4 (2123, 2131) выпуска после 2020 года
Каталог запчастей EPC для Chevrolet Niva с кодами оригинальных компонентов
Технические бюллетени сервисных центров АвтоВАЗа по обновлению узлов системы охлаждения
Видеоинструкции сертифицированных автомехаников по демонтажу навесного оборудования
Форумные обсуждения на профильных ресурсах (4x4community.ru, niva-club.net) с кейсами замены
Методические рекомендации учебного центра СПбГАСУ по силовым агрегатам ВАЗ-2123
Сравнительный анализ помп сторонних производителей (Gates, Hepu, Luzar) в отчетах испытательных лабораторий
