Водяная помпа – критически важный элемент системы охлаждения двигателя ВАЗ-2109. Ее неисправность ведет к перегреву мотора и серьезным поломкам. Своевременная замена изношенного насоса предотвратит дорогостоящий ремонт.

В статье детально разберем актуальные цены на новые помпы, приведем реальные отзывы автовладельцев и дадим пошаговую инструкцию для самостоятельной замены без обращения в сервис. Эта информация поможет принять взвешенное решение о ремонте.

Типичные признаки неисправности помпы охлаждения

Водяной насос – критически важный элемент системы охлаждения двигателя. Его поломка провоцирует нарушение циркуляции антифриза, что чревато масштабными повреждениями силового агрегата из-за перегрева.

Своевременное выявление симптомов износа помпы позволяет избежать дорогостоящего ремонта. Основные индикаторы неисправности проявляются достаточно явно даже для начинающих автовладельцев.

Течь охлаждающей жидкости – видимые подтёки тосола/антифриза под автомобилем после стоянки или мокрые следы на корпусе помпы.
Характерный шум – гул, скрежет или вой из передней части двигателя, усиливающийся при повышении оборотов.
Люфт шкива помпы – ощутимое биение или свободный ход при попытке покачать шкив рукой (проверка только на заглушённом моторе!).
Перегрев двигателя – стабильный рост температуры на приборной панели при исправном термостате, радиаторе и достаточном уровне ОЖ.
Снижение уровня антифриза без видимых наружных утечек – косвенный признак скрытой течи через дренаж помпы.

Как определить течь помпы на ВАЗ-2109 визуально

Осмотрите нижнюю часть помпы и место её крепления к блоку двигателя при холодном моторе. Используйте фонарик для лучшей видимости. Ищите характерные подтёки антифриза: светло-зелёные, голубые или розовые пятна (в зависимости от типа охлаждающей жидкости), а также белесые разводы от высохшего тосола.

Проверьте зону шкива помпы и под ним на наличие мокрых потёков. Обратите внимание на капли, свисающие с нижнего болта крепления помпы или рёбер блока цилиндров. Следы коррозии или белёсые кристаллизованные отложения вокруг стыка – явный признак длительной протечки.

Ключевые места для контроля

Дренажное отверстие: На корпусе помпы предусмотрено специальное отверстие (обычно снизу). Появление капель или мокрого пятна из него сигнализирует об износе сальника.
Прокладка: Трещины или деформация резиновой прокладки между помпой и блоком, а также влага по её контуру.
Подшипник: Люфт шкива при покачивании рукой (снимите ремень!) и следы вытекающей смазки, смешанной с антифризом.

Признак	Что означает
Мокрые потёки под шкивом	Износ сальника или подшипника помпы
Пятна антифриза на защите картера	Активная течь, требующая срочного ремонта
Высохшие белые разводы на блоке	Хроническая, но возможно небольшая течь

После визуального осмотра обязательно проверьте уровень антифриза в расширительном бачке. Его постоянное снижение без видимых луж под машиной – косвенное подтверждение утечки через помпу.

Характерные посторонние звуки при поломке помпы

Неисправность помпы на ВАЗ-2109 проявляется через специфические звуки, которые игнорировать нельзя. Первым тревожным сигналом обычно становится монотонное гудение или вой, доносящийся из передней части двигателя. Этот звук усиливается при повышении оборотов и указывает на износ подшипника вала помпы.

По мере развития поломки появляется металлический скрежет или хруст – признак разрушения подшипника и трения поврежденных элементов друг о друга. Если своевременно не принять меры, звук может смениться резким стуком или клацаньем, свидетельствующим о полном разрушении подшипника и биении крыльчатки о корпус.

Типичные шумы и их причины

Гул/вой - Износ подшипника помпы (начальная стадия).
Скрежет/хруст - Разрушение подшипника, контакт металлических деталей.
Стук/клацанье - Полное разрушение подшипника, биение крыльчатки.
Свист - Протечка антифриза через сальник на подшипник (возможен кратковременно перед появлением гула).

Важно: Любой из этих звуков требует немедленной диагностики. Продолжение эксплуатации приведет к перегреву двигателя из-за нарушения циркуляции ОЖ и риску обрыва ремня ГРМ при заклинивании помпы.

Последствия езды с неработающей помпой двигателя

Езда с неисправной помпой приводит к полному прекращению циркуляции охлаждающей жидкости в системе. Без принудительной подачи антифриза двигатель стремительно перегревается даже при кратковременных поездках, особенно под нагрузкой.

Длительная эксплуатация с нерабочей помпой провоцирует необратимые повреждения критически важных узлов силового агрегата. Игнорирование первых признаков перегрева гарантированно выльется в капитальный ремонт или замену двигателя.

Критические повреждения двигателя:

Деформация головки блока цилиндров (ГБЦ) – перегрев вызывает коробление привалочной плоскости из-за неравномерного теплового расширения алюминиевого сплава.
Прогорание прокладки ГБЦ – потеря герметичности между блоком и головкой приводит к смешиванию антифриза с маслом, попаданию выхлопных газов в охлаждающую систему и падению компрессии.
Задиры на стенках цилиндров и поршнях – разрушение масляной плёнки из-за экстремальных температур увеличивает трение, повреждает зеркало цилиндров и юбки поршней.
Заклинивание двигателя – термическая деформация деталей ЦПГ провоцирует заедание поршней в цилиндрах или проворачивание вкладышей коленвала с полной остановкой мотора.
Трещины в блоке цилиндров – резкие перепады температур при попытках охлаждения вызывают растрескивание чугунного блока, особенно в районе рубашки охлаждения.

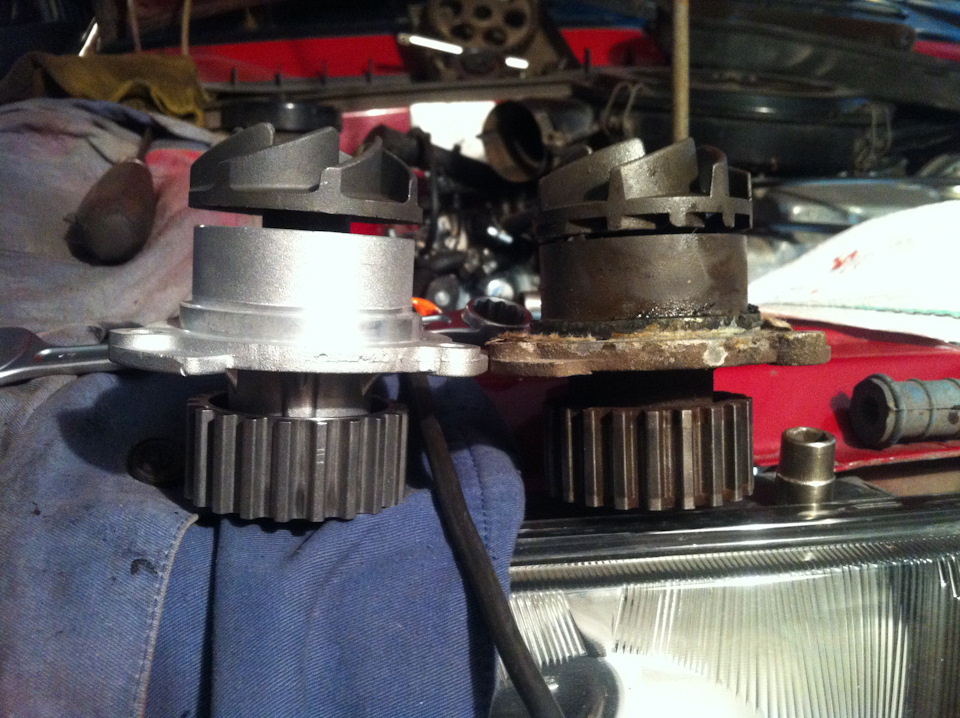

Сравнение оригинальных помп ВАЗ-2109 и аналогов

Оригинальные помпы для ВАЗ-2109 производятся на конвейерных заводах АВТОВАЗа или его официальных партнеров, что гарантирует соответствие заводским допускам. Их отличает стабильное качество материалов и сборки, но стоимость заметно выше аналогов – от 1500 до 2500 рублей в рознице. Ресурс таких изделий в среднем составляет 60-80 тыс. км, а покупка возможна в дилерских центрах и крупных автомагазинах с подтвержденной документацией.

Аналоги выпускаются сторонними производителями (например, Luzar, Hepu, TZA), предлагая широкий ценовой диапазон: от 500 до 1800 рублей. Качество варьируется: бюджетные варианты (особенно безымянные) часто страдают от несоответствия размеров, быстрого износа подшипника или протечек антифриза. Однако топовые бренды (Luzar Premium) демонстрируют ресурс, близкий к оригиналу, при экономии 20-40%. Ключевой фактор выбора – проверенные производители и отзывы о конкретных моделях.

Критерии выбора

Параметр	Оригинал	Качественный аналог	Бюджетный аналог
Цена (руб.)	1500–2500	1000–1800	500–900
Ресурс (тыс. км)	60–80	50–70	20–40
Риск брака	Минимальный	Средний	Высокий
Гарантия	12–24 мес.	6–12 мес.	0–6 мес.

Распространенные проблемы аналогов:

Деформация корпуса при перегреве из-за некачественного сплава.
Вибрация и шум после 10–15 тыс. км из-за износа подшипника.
Несовпадение посадочных отверстий или глубины установки.

При выборе учитывайте: оригинал предпочтителен для долгосрочной эксплуатации, а проверенные аналоги (Luzar, TZA) – для ремонта с экономией. Избегайте помп без маркировки производителя – риск преждевременной замены в таких случаях превышает 70%.

Обзор популярных производителей помп для ВАЗ-2109

Выбор производителя водяного насоса напрямую влияет на срок службы и надежность системы охлаждения двигателя. На рынке представлены как оригинальные детали АвтоВАЗ, так и продукция независимых брендов разного ценового сегмента.

Рассмотрим ключевых игроков, чьи помпы чаще всего встречаются в продаже и заслужили определенную репутацию среди владельцев "девяток". При подборе обращайте внимание на материал крыльчатки и качество подшипников.

Основные производители

LUZAR (Россия) - Наиболее распространенный вариант с хорошим соотношением цены и качества. Используют металлическую крыльчатку, ресурс в среднем 40-60 тыс. км. Отзывы часто отмечают стабильную работу.
АвтоВАЗ (Оригинал) - Гарантированное соответствие заводским спецификациям. Ресурс сопоставим с LUZAR, но цена обычно выше. Встречаются экземпляры как с металлической, так и с пластиковой крыльчаткой.
FENOX (Беларусь) - Бюджетные модели преимущественно с пластиковой крыльчаткой. Подходят для временной замены, но ресурс редко превышает 30 тыс. км. Часть отзывов указывает на риск ранних протечек.
Hepu (Германия) - Премиальный сегмент. Отличаются усиленной конструкцией, керамическими уплотнениями и металлической крыльчаткой. Цена высокая, но ресурс может достигать 100 тыс. км.

Критерии сравнения

Производитель	Тип крыльчатки	Средняя цена (руб.)	Ориентировочный ресурс
LUZAR	Металл	800-1200	40-60 тыс. км
АвтоВАЗ	Металл/Пластик	1000-1500	50-70 тыс. км
FENOX	Пластик	500-800	20-30 тыс. км
Hepu	Металл	1800-2500	80-100 тыс. км

Важно: При покупке проверяйте упаковку на целостность и наличие голограмм. Контрафактные помпы LUZAR и FENOX встречаются часто. Для долговечной работы обязательна правильная обкатка: избегайте высоких оборотов первые 500 км после замены.

Средняя стоимость помпы ВАЗ-2109 в 2024 году

Цены на новые помпы для ВАЗ-2109 в 2024 году варьируются от 800 до 2500 рублей. Бюджетные варианты отечественного производства (Luzar, ПКФ) доступны в диапазоне 800–1500 рублей, тогда как импортные аналоги (Gates, Hepu) стоят 1800–2500 рублей.

На итоговую стоимость влияют три ключевых фактора: производитель (российские бренды дешевле европейских), материал крыльчатки (пластик снижает цену, металл увеличивает) и место покупки. Авторазборки предлагают б/у помпы за 300–500 рублей, но их надежность непредсказуема.

Диапазон цен по категориям

Отечественные (Luzar, ПКФ)	800–1500 ₽
Европейские (Gates, Hepu)	1800–2500 ₽
С контрактных двигателей (б/у)	300–500 ₽

При выборе учитывайте:

Пластиковая крыльчатка дешевле, но склонна к деформации при перегревах
Металлическая долговечнее, но повышает цену на 25–30%
Оригинальные помпы АВТОВАЗ (~2000 ₽) сочетают приемлемое качество и цену

Где купить качественную помпу: автомагазины vs рынки

При выборе места покупки помпы для ВАЗ-2109 ключевым критерием становится надежность детали. Официальные автомагазины и специализированные онлайн-площадки предлагают продукцию сертифицированных брендов (LUZAR, Hepu, Gates) с заводской гарантией от 6 месяцев. Это минимизирует риски приобретения контрафакта, но отражается на цене – стоимость оригинальных помп здесь начинается от 1500 рублей.

Авторынки привлекают ценой (от 800 рублей), однако требуют тщательной проверки. Продавцы редко предоставляют документы на товар, а среди аналогов часто встречаются подделки под известные марки. Визуально отличить качественное изделие сложно: брак (течи, шум подшипника) проявляется только после установки. Гарантийные обязательства ограничены или отсутствуют.

Критерии сравнения

Параметр	Автомагазины	Рынки
Гарантия	✅ Официальная (6-12 мес)	❌ Фактически отсутствует
Контроль качества	Сертификация производителя	Зависит от продавца
Риск контрафакта	Минимальный	Высокий
Средняя цена	1500-3000 ₽	800-1800 ₽

Рекомендации для покупки:

Для гарантированного результата: сети типа «Автодок», «Евроавто», Ozon или Wildberries с фильтром «Только оригинал».
При ограниченном бюджете: проверенные павильоны на крупных рынках (например, «Садовод» в Москве). Требуйте тест-вращение вала помпы – люфт или скрежет недопустимы.

Важно: сохраняйте чек даже при покупке на рынке – это основа для претензии при выявлении дефекта в первые дни эксплуатации.

Цены на помпы разных брендов

Стоимость помпы для ВАЗ-2109 варьируется в зависимости от производителя и используемых технологий. Бюджетные варианты доступны от 600 рублей, тогда как премиальные бренды могут превышать 2000 рублей за счёт улучшенных материалов и конструкции.

Ценообразование также зависит от гарантийного срока и места покупки: оригинальные запчасти у официальных дилеров дороже, чем аналоги в интернет-магазинах или на авторынках. Все цены актуальны на середину 2024 года.

Сравнение популярных моделей

Бренд	Цена (руб.)	Особенности	Гарантия
Luzar	800-1200	Балансировка крыльчатки, усиленные сальники	1 год
Hepu	1300-1700	Немецкое производство, керамический уплотнитель	2 года
Gates	1800-2500	Бесшумная работа, термостойкие компоненты	3 года
Белмаг	600-900	Бюджетная сборка, стандартные материалы	6 месяцев
ПРАМО	900-1400	Оригинальный поставщик ВАЗ, заводская комплектация	1 год

Отзывы владельцев ВАЗ-2109 о помпах Luzar

Многие владельцы ВАЗ-2109 отмечают оптимальное соотношение цены и качества помп Luzar. Часто подчеркивается, что при средней стоимости 800-1500 рублей деталь демонстрирует надежность на уровне оригинальных аналогов. В отзывах регулярно встречается информация о безотказной работе в течение 20-40 тыс. км пробега, что считается достойным результатом для бюджетного сегмента.

Некоторые пользователи указывают на риск приобретения экземпляров с производственным браком, проявляющимся в течи сальника или люфте подшипника в первые месяцы эксплуатации. Отдельные отзывы акцентируют важность правильной установки: при перетяжке болтов крепления или отсутствии смазки резиновой прокладки вероятность преждевременной поломки значительно возрастает.

Ключевые наблюдения автовладельцев

Положительные аспекты	Отрицательные аспекты
Стабильная работа при температуре до -30°C Точное соответствие посадочным размерам Удобная конструкция сливного отверстия для диагностики	Шум подшипников у 15-20% экземпляров Слабый крепеж пластиковой крыльчатки в дешевых модификациях Несовершенство упаковки (риск повреждения при транспортировке)

Рекомендации по выбору: Опытные автовладельцы советуют:

Проверять номер партии (предпочтение - свежим выпускам)
Тестировать люфт вала пальцем перед установкой
Комбинировать замену с установкой нового ремня ГРМ

Типичный отзыв: "Ставил Luzar на 21093 дважды: первая отходила 35 тысяч, вторая - уже 28 тыс. км без нареканий. Для своих денег - надежно, но берите только в проверенных магазинах, подделки встречаются часто".

Опыт эксплуатации помп фирмы Hepu P234

Многие владельцы ВАЗ-2109 отмечают стабильную работу помп Hepu P234 в течение 25-40 тыс. км пробега при корректной установке и использовании качественного антифриза. Основным преимуществом называют отсутствие течей сальника в первые 1.5-2 года эксплуатации и точное соответствие посадочным размерам оригинальной помпы. Шум подшипников на холодном двигателе – редкое явление для этой модели, что выгодно отличает её от некоторых бюджетных аналогов.

Критичные недостатки в отзывах встречаются редко: около 5% пользователей столкнулись с преждевременным люфтом вала или разрушением пластиковой крыльчатки после перегрева двигателя. При этом подчёркивается важность чистоты системы охлаждения – попадание абразивных частиц ускоряет износ крыльчатки. Замена помпы Hepu рекомендуется одновременно с обновлением ремня ГРМ и роликов для экономии трудозатрат.

Типичные проблемы и решения

Кавитационный износ крыльчатки – возникает при использовании воды или низкокачественного антифриза. Решение: заливка антифриза G11/G12
Течь через контрольное отверстие – признак износа сальника. Требует немедленной замены помпы
Перегрев на высоких оборотах – возможен при установке помпы с металлической крыльчаткой вместо штатной пластиковой

Параметр	Показатель	Рекомендация
Ресурс до капремонта	30-50 тыс. км	Контроль при каждом ТО
Температурная стойкость	до +125°C	Не допускать перегрева
Совместимость с антифризом	G11, G12	Избегать смешивания типов

Важно: При установке помпы Hepu P234 обязательна замена прокладки и обработка герметиком без силикона. Перетяжка крепёжных болтов свыше 2.2 кгс·м приводит к деформации корпуса и нарушению центровки вала.

Реальные отзывы о помпах AvtoVAZ (оригинал)

Оригинальные помпы AvtoVAZ для ВАЗ-2109 получают противоречивые оценки от владельцев. Многие отмечают их доступную цену и полную совместимость с двигателями классических моделей, но долговечность часто становится предметом споров.

Отзывы показывают, что ресурс оригинальной помпы сильно зависит от условий эксплуатации и качества охлаждающей жидкости. Часть автомобилистов сталкивается с течью или шумом подшипника уже через 20-30 тыс. км пробега, тогда как другим удаётся отъездить 50+ тыс. км без нареканий.

Основные мнения владельцев

Плюсы:
- Идеальная геометрия корпуса и патрубков
- Нет проблем с установкой на штатные места
- Стабильная работа при своевременной замене антифриза
Минусы:
- Низкая износостойкость пластиковой крыльчатки
- Подшипник чувствителен к перегревам
- Частое появление люфта вала

Аспект	Частота упоминаний в отзывах
Соответствие размерам	99% положительных оценок
Ресурс до первой течи	40% - менее 30 тыс. км
Шум подшипника	Каждый 3-й отзыв

Некоторые автовладельцы советуют комбинировать оригинальный корпус с металлической крыльчаткой от проверенных аналогов. При этом все единодушны: регулярная замена антифриза каждые 2 года критически важна для продления срока службы даже оригинальной помпы.

Частые проблемы с дешёвыми китайскими аналогами

Основная опасность дешёвых китайских помп – критически низкое качество материалов и сборки. Корпус из хрупкого силумина часто трескается при затяжке болтов или от вибраций, а металлическая крыльчатка быстро корродирует из-за некачественной стали. Резиновые уплотнители теряют эластичность уже через 5–7 тыс. км, провоцируя течи антифриза.

Подшипники в бюджетных аналогах не выдерживают стандартных нагрузок двигателя. Из-за перекоса вала или дешёвых комплектующих помпа начинает выть на высоких оборотах, а люфт приводит к разбиванию посадочного места. В 30% случаев ресурс таких деталей не превышает 15 000 км даже при аккуратной эксплуатации.

Типичные последствия установки

Постоянные течи через сальник или стык корпуса из-за перекошенной крыльчатки или бракованной прокладки
Разрушение крыльчатки – лопасти отламываются и циркулируют в системе охлаждения
Перегрев двигателя из-за недостаточной производительности (несоответствие параметров оригиналу)
Обрыв ремня ГРМ при заклинивании подшипника с последующим ударом клапанов

Проблема	Последствие для авто	Стоимость ремонта (руб)
Течь антифриза	Завоздушивание системы, перегрев	от 1 500 (замена помпы)
Заклинивание подшипника	Обрыв ремня ГРМ, удар клапанов	от 20 000 (капитальный ремонт)
Коррозия крыльчатки	Снижение производительности, перегрев	от 3 000 (промывка системы + замена)

Проверяйте упаковку – отсутствие голограмм, грамматические ошибки в инструкции и «мыльные» логотипы указывают на подделку
Тестируйте подшипник – вращайте вал рукой: плавность хода и нулевой люфт обязательны
Сравните вес – оригинальная помпа тяжелее китайского аналога на 15–20%

Инструменты для самостоятельной замены помпы

Для замены помпы ВАЗ-2109 потребуется стандартный набор инструментов, доступный большинству автовладельцев. Отсутствие специализированного оборудования компенсируется внимательностью и аккуратностью при демонтаже.

Обязательно подготовьте ветошь для сбора пролившегося антифриза и ёмкость для слива охлаждающей жидкости. Работайте на холодном двигателе во избежание ожогов.

Основные инструменты

Ключи рожковые (10, 13, 17 мм)
Головки с воротком (8, 10, 13 мм)
Отвёртки крестовая и плоская
Плоскогубцы или пассатижи
Съёмник стопорных колец (для ремня ГРМ)
Домкрат с подставками (для доступа через колесную арку)

Операция	Инструменты
Снятие защиты двигателя	Головка 13 мм, вороток
Демонтаж ремня ГРМ	Ключ 17 мм (натяжитель), съёмник колец
Откручивание помпы	Ключ 10 мм, головка 8 мм
Чистка посадочной плоскости	Шпатель, наждачная бумага

Слейте антифриз через пробку в блоке цилиндров
Ослабьте натяжение ремня ГРМ ключом на 17 мм
Открутите 3 болта крепления помпы головкой на 8 мм
Аккуратно подденьте корпус монтажной лопаткой

Важно: при установке новой помпы нанесите тонкий слой герметика на прокладку. Затяжку болтов производите крест-накрест с усилием 20-25 Нм.

Необходимые расходные материалы и комплектующие

Для замены помпы ВАЗ-2109 потребуется основной комплект деталей и сопутствующие материалы. Без правильной подготовки компонентов работы могут затянуться или потребовать повторного демонтажа.

Учтите, что слив охлаждающей жидкости неизбежен при демонтаже насоса. Заранее подготовьте емкость для старого антифриза и рассчитайте объем новой жидкости.

Обязательные компоненты:

Помпа (водяной насос) – 1 шт. (рекомендуется с металлической крыльчаткой)
Прокладка помпы – 1 шт. (если не входит в комплект насоса)
Охлаждающая жидкость – 5-7 л (тосол/антифриз для полной замены)

Дополнительные расходники:

Герметик	Термостойкий (для обработки прокладки)
Дистиллированная вода	4-5 л (при промывке системы)
Ветошь	Для очистки посадочных поверхностей
Жидкость для промывки СО	1 флакон (при сильном загрязнении)

Меры безопасности при работе с системой охлаждения

Никогда не начинайте работы на горячем двигателе. Дождитесь полного остывания силового агрегата и охлаждающей жидкости до температуры 40-50°C. Помните, что даже после остановки мотора давление в системе сохраняется несколько часов, а антифриз остается чрезвычайно токсичным и химически активным веществом.

Всегда используйте средства индивидуальной защиты: плотные резиновые перчатки, защитные очки и одежду с длинными рукавами. Антифриз вызывает тяжелые ожоги кожи и слизистых оболочек, а его пары при вдыхании могут привести к отравлению. Исключите присутствие детей и животных в зоне проведения работ.

Ключевые правила безопасности

Слив ОЖ: Открывайте пробку расширительного бачка или радиатора медленно, обернув тряпкой. Сливайте жидкость только в специальную герметичную емкость, не допуская разбрызгивания.
Электробезопасность: При демонтаже помпы с включенным вентилятором отсоедините клемму «минус» от АКБ. Избегайте контакта проводки с горячими или острыми элементами.
Обращение с хладагентом: Не смешивайте разные типы антифризов (G11, G12, G13). Исключите попадание ОЖ на лакокрасочное покрытие автомобиля – немедленно смойте большим количеством воды.

Риск	Мера предосторожности
Ожог паром/горячей ОЖ	Работать только на холодном двигателе
Отравление парами или проглатывание	Использовать респиратор, не хранить ОЖ в пищевой таре
Повреждение кожи/глаз	Применять химически стойкие перчатки и очки

Утилизация: Слитый антифриз запрещено выливать на землю, в канализацию или водоемы. Сдавайте отработку в специализированные пункты приема.
Чистота системы: Тщательно удаляйте старую прокладку и герметик с посадочной плоскости. Попадание частиц грязи в охлаждающую магистраль выведет из строя новую помпу.
Контроль затяжки: Болты помпы затягивайте крест-накрест с моментом 20-25 Н∙м. Перетяжка приведет к деформации корпуса, недотяжка – к течи.

Сливаем охлаждающую жидкость правильно

Перед началом работ убедитесь, что двигатель остыл до 40-50°C. Горячая жидкость под давлением может вызвать ожоги. Подготовьте чистую ёмкость объёмом не менее 8 литров для слива тосола или антифриза.

Установите автомобиль на ровную площадку. Для доступа к сливным отверстиям может потребоваться эстакада или смотровая яма. Откройте крышку расширительного бачка для сброса давления в системе.

Пошаговая инструкция по сливу

Найдите сливную пробку радиатора в нижнем бачке (пластиковая или латунная).
Подставьте ёмкость под сливное отверстие, отверните пробку на 1-2 оборота.
После частичного стекания жидкости полностью выкрутите пробку и извлеките уплотнительное кольцо.
Откройте кран печки в салоне (рычаг в положение "MAX тепло").
Открутите сливную пробку блока цилиндров (расположена возле выпускного коллектора).

Важные нюансы: При отсутствии пробки блока используйте нижний патрубок радиатора. Ослабьте хомут и аккуратно снимите шланг. После слива прочистите магнитные пробки от металлической стружки.

Тип жидкости	Срок замены	Объём системы
Тосол А-40М	2 года	7.8 л
Антифриз G12	5 лет	8.2 л

Не смешивайте разные марки ОЖ – возможна реакция с выпадением осадка.
Проверяйте состояние сливных пробок – треснувшие требуют замены.
При сливе через патрубок будьте готовы к резкому потоку жидкости.

Демонтаж защитной пластиковой крышки ГРМ

Открутите шесть болтов крепления верхней части крышки ГРМ, расположенных по периметру детали. Используйте головку на 10 мм или рожковый ключ соответствующего размера. Будьте осторожны: резьба алюминиевая, легко повреждается при перекосе инструмента.

Аккуратно снимите верхний сегмент крышки, избегая резких движений. При наличии уплотнительной прокладки проверьте её состояние – при расслоении или трещинах потребуется замена. Уберите деталь в сторону, освобождая доступ к ремню ГРМ.

Демонтаж нижней части крышки

Отсоедините патрубок системы вентиляции картера от клапанной крышки.
Выкрутите три болта крепления нижней секции крышки ГРМ (головка на 8 мм): два сверху возле шкива распредвала и один снизу рядом со шкивом коленвала.
Снимите металлический защитный кожух ремня ГРМ (при наличии), открутив два гайковёртом.
Потяните нижнюю пластиковую крышку на себя, освобождая фиксаторы из пазов блока цилиндров. При затруднении слегка пошатайте деталь из стороны в сторону.

Важные нюансы:

Не допускайте падения болтов в подкапотное пространство – используйте магнитную насадку или заранее подстелите ветошь.
Пометьте положение шкивов маркером перед дальнейшими работами с ремнём ГРМ.
Очистите посадочные места крышки от грящи и остатков старой прокладки металлической щёткой.

Элемент крепления	Количество	Инструмент
Болты верхней крышки	6 шт.	Головка 10 мм
Болты нижней крышки	3 шт.	Головка 8 мм
Кожух ремня ГРМ	2 шт.	Гайковёрт

Как зафиксировать метки газораспределительного механизма

Перед началом замены помпы критически важно зафиксировать метки ГРМ для сохранения правильного положения коленчатого и распределительного валов. Нарушение синхронизации приведёт к серьёзным поломкам двигателя, включая встречу поршней с клапанами.

Найдите базовые метки на деталях привода. Основная метка коленвала расположена на шкиве (риска или точка), совмещается с длинной неподвижной меткой на блоке цилиндров или крышке масляного насоса. На зубчатом шкиве распредвала (обычно справа вверху) есть углубление или выступ, который должен совпасть с меткой на корпусе подшипников или задней крышке ремня.

Порядок фиксации меток

Поворачивайте коленчатый вал только по часовой стрелке за болт крепления шкива (ключом или трещоткой). Не вращайте за распредвал!
Медленно проворачивайте коленвал до момента, когда метка на его шкиве (часто обозначена краской или насечкой) чётко совпадёт с установочным выступом/риской на блоке двигателя.
Убедитесь, что метка на зубчатом шкиве распредвала (обычно в виде точки, паза или прилива) совпала с ответной меткой на корпусе ГРМ (металлический язычок, литая риска).
После совмещения меток зафиксируйте положение валов:
- Специальными фиксаторами (если доступны)
- Самодельными стопорами из мягкого металла (например, алюминиевая проволока), аккуратно вставленными в отверстия шкивов
- Маркировкой мелом или краской на ремне и шкивах (менее надёжно, только как дополнение)

Ни в коем случае не проворачивайте коленвал или распредвал после установки меток! При снятии ремня ГРМ положение валов должно оставаться строго зафиксированным до момента установки нового ремня и окончательной проверки совпадения рисок.

Ослабление натяжения ремня ГРМ

Перед снятием помпы необходимо полностью ослабить натяжение ремня ГРМ для его свободного демонтажа с валов шкивов. Это критически важный этап, так как работа с натянутым ремнём повышает риск повреждения зубьев или случайного срыва меток.

Натяжитель ремня ГРМ на ВАЗ-2109 расположен слева от помпы и фиксируется болтом через овальное отверстие в кронштейне. Ослабление производится путём откручивания гайки крепления натяжного ролика ключом на 17 мм.

Порядок действий:

Убедитесь, что двигатель остыл, а автомобиль стоит на ручнике
Снимите пластиковый кожух ремня ГРМ
Найдите натяжной ролик с регулировочным болтом
Вставьте ключ на 17 мм в гайку крепления ролика
Поверните ключ против часовой стрелки на 1-2 оборота
Сдвиньте ролик в сторону коленвала для ослабления ремня

Важно: Не выкручивайте гайку полностью – достаточно ослабления для свободного хода ролика. Контролируйте положение ремня, чтобы он не соскочил со шкивов распредвала и коленвала.

Техника снятия приводного ремня генератора

Для замены помпы необходимо предварительно ослабить натяжение приводного ремня генератора, так как он проходит через шкив водяного насоса. Работу выполняйте на остывшем двигателе при выключенном зажигании, предварительно отсоединив минусовую клемму аккумулятора.

Подготовьте необходимые инструменты: рожковый ключ на 17 (или головку с воротком) для регулировочного болта, монтировку для фиксации генератора. Убедитесь в наличии свободного доступа к натяжному механизму.

Пошаговый алгоритм снятия

Ослабьте гайку крепления генератора сверху (ключом на 13).
Найдите регулировочный болт в нижней части генератора – вставьте ключ на 17.
Поворачивайте болт против часовой стрелки, чтобы генератор сместился к двигателю и ослабил ремень.
Проверьте провисание ремня рукой – он должен свободно прогибаться на 10-15 мм.
Снимите ремень со шкивов коленвала, генератора и помпы, аккуратно стягивая его вручную.

Важные нюансы:

Не допускайте попадания масла на ремень – это сократит срок его службы.
Если ремень треснутый или имеет задиры – замените его одновременно с помпой.
При сильном закисании болтов обработайте резьбу WD-40 перед ослаблением.

Тип крепления	Инструмент	Направление вращения
Верхнее крепление	Ключ 13 мм	Против часовой стрелки
Регулировочный болт	Ключ 17 мм	Против часовой стрелки
Нижний фиксатор	Ключ 17 мм	Удерживается при ослаблении

После снятия ремня сразу проверьте состояние подшипников генератора и натяжного ролика (если установлен) – люфт или шум требуют замены. Зафиксируйте положение генератора монтировкой при обратной сборке, чтобы упростить установку нового ремня.

Демонтаж ремня ГРМ с шкивов ВАЗ-2109

Перед снятием ремня ГРМ убедитесь в неподвижности коленчатого вала, подложив противооткатные упоры под задние колеса и включив 5-ю передачу. Снимите защитный пластиковый кожух ремня ГРМ, открутив крепежные болты отверткой или головкой на 10 мм. Для лучшего доступа рекомендуется демонтировать правое переднее колесо и пластиковый подкрылок.

Ослабьте натяжение ремня ключом на 17 мм, провернув регулировочный болт натяжного ролика против часовой стрелки. После ослабления снимите ремень со шкивов. Важно сохранить текущее положение меток – если их совпадение нарушено, восстановите его перед дальнейшей разборкой.

Последовательность снятия ремня

Проверните коленвал за болт шкива (ключ на 38 мм), совместив метки:
- На шкиве распредвала – с выступом задней крышки
- На маховике – через смотровое окно картера сцепления
Ослабьте гайку фиксации натяжного ролика (ключ на 13 мм)
Поверните регулировочный эксцентрик ролика до ослабления ремня
Снимите ремень в порядке:
1. Шкив распредвала
2. Натяжной ролик
3. Шкив коленвала
4. Шкив помпы

Внимание! Запрещено проворачивать распредвал и коленвал после снятия ремня – это приведет к удару клапанов о поршни. Если проворот произошел, восстановите метки перед установкой нового ремня.

После демонтажа тщательно осмотрите ролик натяжителя и смежные шкивы на предмет люфтов, трещин или задиров. Проверьте состояние зубьев снятого ремня – глубокие трещины, расслоение корда или "выкрашивание" зубьев требуют замены комплекта ГРМ.

Откручивание крепёжных болтов помпы охлаждения

Крепёж помпы ВАЗ-2109 включает три болта разной длины, расположенных по периметру корпуса. Перед началом работ убедитесь в полном сливе охлаждающей жидкости из блока двигателя и радиатора, иначе антифриз затопит зону демонтажа.

Доступ к болтам осложнён близостью генератора и кронштейнов. Для работы потребуется набор головок с удлинителем и трещоткой, а также карданный шарнир для нижнего болта. Загрязнённые резьбовые соединения обработайте проникающей смазкой WD-40 за 10-15 минут до откручивания.

Последовательность демонтажа

Верхний болт: Снимается через проём между корпусом помпы и генератором головкой на 13 мм.
Боковой болт: Откручивается головкой на 13 мм с коротким удлинителем, требует аккуратности из-за хрупкости алюминиевого корпуса.
Нижний болт(наиболее сложный):
- Используйте головку на 13 мм с карданным шарниром и удлинителем 20-25 см.
- Поднимите автомобиль на домкрате или загните на эстакаду для доступа снизу.
- При закисании примените ударную отвёртку или нагрев горелкой.

Важно! Запомните расположение болтов – самый длинный крепит нижнюю часть, короткие фиксируют верх. Применение чрезмерного усилия может сорвать резьбу в блоке цилиндров.

Аккуратное извлечение неисправной помпы из блока

Открутите крепежные болты помпы последовательным движением против часовой стрелки. Используйте рожковый или накидной ключ на 10 мм, прилагая умеренное усилие. Если болты "прикипели", обработайте резьбу проникающей смазкой за 10-15 минут до демонтажа.

Легкими покачивающими движениями потяните корпус помпы на себя, не прилагая избыточного усилия. При сопротивлении аккуратно подденьте устройство монтажной лопаткой через деревянную проставку, чтобы избежать деформации фланца блока. Избегайте рывков и перекосов.

Критически важные действия:

Контролируйте положение прокладки – если она прилипла к блоку, немедленно остановите извлечение
Извлекайте помпу строго перпендикулярно плоскости блока – перекосы вызывают задиры на посадочном месте
Заглушите патрубки чистой ветошью сразу после демонтажа для защиты от попадания мусора в систему охлаждения

После извлечения тщательно очистите посадочную площадку блока от остатков старой прокладки и герметика. Используйте пластиковый скребок или деревянный шпатель, металлические инструменты применяйте только в крайних случаях, чтобы не повредить привалочную плоскость.

Очистка посадочного места от старой прокладки

После демонтажа насоса тщательно осмотрите привалочную плоскость на блоке двигателя. Остатки старой прокладки и герметика необходимо удалить полностью – даже мелкие фрагменты нарушат герметичность нового соединения. Работайте аккуратно, чтобы не поцарапать алюминиевую поверхность блока.

Используйте пластиковый или деревянный скребок для грубой очистки. Для удаления въевшихся остатков нанесите специальную смывку для прокладок или WD-40, выдержав 10-15 минут. Запрещается применять металлические щетки или ножи – они создают риски для утечки антифриза.

Пошаговая методика очистки

Обезжирьте поверхность бензином или уайт-спиритом
Мягкой медной щеткой обработайте зону крепления
Проверьте плоскость линейкой: зазор под лезвием не должен превышать 0.1 мм
Протрите посадочное место чистой ветошью без ворса

Важно: Убедитесь, что отверстия под болты свободны от грязи и следов коррозии. Резьбу очистите метчиком подходящего размера, иначе возникнут сложности при затяжке.

Материал	Применение	Риски
Металлический скребок	Запрещен	Деформация поверхности, борозды
Наждачная бумага (крупная)	Допустима только на чугунных блоках	Повреждение алюминиевого сплава

Перед установкой новой помпы обязательно протрите посадочное место салфеткой с антисиликоном – жировые пятна снижают адгезию герметика.

Удаление следов коррозии с привалочной плоскости

Качественная очистка привалочной плоскости на блоке цилиндров от следов коррозии, старой прокладки и герметика – обязательный этап при замене помпы ВАЗ-2109. Плоскость должна стать идеально чистой и ровной, чтобы новая помпа и ее прокладка обеспечили герметичность системы охлаждения. Любые неровности или остатки грязи приведут к течи антифриза.

Коррозия часто возникает под прокладкой старой помпы, особенно если использовалась некачественная охлаждающая жидкость или были протечки. Ее нужно удалить полностью, иначе новая помпа не сможет плотно прилегать к блоку, и протечка антифриза гарантирована сразу или через короткое время после замены.

Методы удаления коррозии и загрязнений

Для эффективной очистки плоскости применяют несколько методов, часто комбинируя их:

Механическая очистка: Основной способ. Используется для снятия основного слоя ржавчины, накипи и остатков прокладки.
Химическая обработка: Применяется после механической очистки для растворения остатков коррозии и обезжиривания поверхности.
Финишная доводка: Обеспечивает необходимую чистоту и микрошероховатость для лучшего прилегания прокладки.

Инструменты и материалы:

Скребок (пластиковый или деревянный) - для предварительного снятия крупных кусков старой прокладки и герметика.
Металлическая щетка (лучше латунная или из нержавеющей стали) - для удаления стойкой коррозии. Важно: Действовать аккуратно, чтобы не оставить глубоких царапин.
Наждачная бумага (зернистостью от P120 для грубой обработки до P400-P600 для финишной) - наклеенная на ровный брусок или используемая вручную.
Абразивный камень (доводочный брусок) - идеален для финального выравнивания плоскости.
Растворитель (Уайт-спирит, ацетон) или специальный очиститель для прокладок/коррозии - для химического растворения остатков и обезжиривания.
Чистые ветошь без ворса.

Последовательность работ:

Этап	Действия	Примечание
1. Предварительная очистка	Снять крупные остатки прокладки и герметика скребком. Обработать плоскость металлической щеткой, удаляя рыхлую ржавчину.	Избегать алюминиевых скребков на алюминиевом блоке!
2. Механическая шлифовка	Используя наждачную бумагу на бруске, зачищать поверхность вдоль и поперек, снимая слой коррозии. Начать с более крупной зернистости (P120-P180), закончить мелкой (P320-P400).	Контролировать ровность поверхности. Не допускать образования выемок.
3. Химическая обработка	Тщательно протереть плоскость ветошью, смоченной в растворителе или очистителе. Удалить все следы масла, тосола и продукты очистки.	Поверхность должна быть абсолютно чистой и сухой перед установкой помпы.
4. Финишная доводка	Провести доводочным бруском по плоскости для устранения микроцарапин и придания необходимой шероховатости.	Необязательный, но рекомендуемый этап для идеального результата.

Важные предупреждения: Никогда не используйте для очистки острые стальные предметы (отвертки, ножи, стамески) – они гарантированно повредят мягкий металл блока или помпы, создав канавки для течи. Избегайте попадания абразивной пыли и грязи в отверстия блока и каналы системы охлаждения – после очистки плоскость и прилегающие области нужно тщательно продуть сжатым воздухом.

После очистки внимательно осмотрите привалочную плоскость. На ней не должно быть видимых следов коррозии, глубоких царапин, выбоин или задиров. Поверхность должна быть матовой, равномерно обработанной и абсолютно чистой. Только в этом случае можно быть уверенным в герметичности установки новой помпы и прокладки.

Проверка состояния смежных узлов при замене

Перед установкой новой помпы критически важно оценить состояние деталей, контактирующих с насосом или влияющих на его работу. Игнорирование этого этапа может привести к повторному перегреву или течи даже с новым узлом.

Особое внимание уделите привалочной плоскости блока цилиндров в месте крепления помпы. Любые задиры, коррозия или остатки старой прокладки нарушат герметичность соединения. Тщательно зачистите поверхность металлической щеткой или мелкой шкуркой.

Ключевые компоненты для диагностики

Ремень ГРМ и ролики: Проверьте натяжитель и обводные ролики на плавность хода и люфт. Замените ремень при малейших трещинах или расслоении, даже если ресурс не исчерпан.
Патрубки системы охлаждения: Осмотрите подводящий и отводящий шланги к помпе на эластичность и трещины. Затвердевшие или разбухшие патрубки подлежат замене.
Термостат: Убедитесь в отсутствии накипи в корпусе и подвижности клапана. Заклинивший термостат провоцирует перегрев, создавая избыточную нагрузку на помпу.
Приводной шкив помпы: Прокрутите вал вручную после снятия ремня. Скрип, заедание или продольный люфт вала указывают на износ подшипника.

Обязательно промойте систему охлаждения перед сборкой, особенно если в старой помпе были следы коррозии или в антифризе присутствовала взвесь. Используйте воду под давлением или специальные очистители радиатора.

Узел	Признак неисправности	Риск при игнорировании
Натяжной ролик ГРМ	Биение, шум при вращении	Обрыв ремня, удар клапанов
Прокладка термостата	Подтеки тосола на стыке	Падение уровня ОЖ, воздушные пробки
Вал помпы	Радиальный люфт > 1 мм	Разрушение подшипника, обрыв ремня

Нанесение герметика на новую прокладку помпы

Герметик обеспечивает дополнительную защиту соединения, компенсируя микронеровности поверхностей и предотвращая протечки охлаждающей жидкости. Его применение особенно актуально при использовании неоригинальных прокладок или наличии мелких повреждений на привалочных плоскостях помпы и блока цилиндров.

Избыток герметика вызовет засорение системы охлаждения при выдавливании внутрь каналов. Наносите состав тонким непрерывным слоем строго по периметру прокладки, избегая попадания в отверстия для болтов и водяную магистраль. Убедитесь в совместимости выбранного герметика с антифризом и температурным режимом двигателя.

Технология нанесения

Обезжирьте поверхности помпы и блока цилиндров ветошью с уайт-спиритом.
Нанесите герметик на обе стороны новой прокладки тонкой полосой (1-2 мм) по всему контуру.
Соблюдайте отступ 3-4 мм от внутренних кромок отверстий для жидкости.
Сразу установите прокладку на место, не дожидаясь схватывания состава.
Равномерно затяните крепежные болты крест-накрест с моментом 20-25 Н·м.
Удалите излишки герметика, выступившие после затяжки, чистой ветошью.

Установка новой помпы: балансировка и посадка

Перед монтажом тщательно очистите посадочную плоскость блока цилиндров от остатков старой прокладки и загрязнений металлической щеткой или скребком. Обработайте поверхность обезжиривателем – малейшие неровности или частицы грязи спровоцируют течь антифриза. Проверьте состояние крепежных отверстий: сорванная резьба потребует восстановления метчиком или установки футорки.

Нанесите тонкий равномерный слой термостойкого герметика (например, ABRO GP-201) на новую прокладку помпы с обеих сторон. Не используйте излишнее количество состава – выдавливающиеся излишки попадут в систему охлаждения. Установите прокладку строго по направляющим штифтам на блоке, избегая смещений.

Ключевые этапы фиксации

Выполняйте затяжку крепежных болтов строго в рекомендованной последовательности (обычно крест-накрест от центра) и с контролем момента:

Предварительно наживите все три болта пальцами.
Затяните первый болт моментом 20-25 Н·м.
Повторите операцию для диагонально противоположного болта.
Затяните третий болт с тем же усилием.
Проведите финальную протяжку по кругу в два этапа: сначала 15 Н·м, затем 25 Н·м.

После установки дайте герметику полимеризоваться согласно инструкции производителя (обычно 1-2 часа) перед заливкой антифриза. Запустите двигатель, прогрейте до рабочей температуры и проверьте соединение на предмет подтеканий под нагрузкой. Контролируйте уровень ОЖ в расширительном бачке в течение первых 100-200 км пробега.

Распространенные ошибки при установке:

Перекос корпуса помпы при затяжке
Использование герметика вместо штатной прокладки
Неравномерное распределение момента затяжки
Попадание герметика в каналы системы охлаждения

Правильная затяжка крепёжных болтов (момент силы)

Критически важно соблюдать рекомендованный момент затяжки болтов крепления помпы к блоку цилиндров. Недостаточное усилие приведёт к протечке антифриза через прокладку, а чрезмерное – к деформации корпуса помпы или срыву резьбы в алюминиевом блоке двигателя.

Для работы потребуется динамометрический ключ с диапазоном, соответствующим значениям, указанным в руководстве по ремонту ВАЗ-2109 (обычно 2,0–2,4 кгс·м). Затяжка "на глаз" или обычным ключом недопустима, так как человеческое чувство усилия субъективно и неточно.

Порядок и правила затяжки

Выполняйте затяжку крепёжных болтов в определённой последовательности и с соблюдением ключевых правил:

Чистота резьбы: Очистите резьбовые отверстия в блоке и болты от грязи и старого герметика металлической щёткой.
Предварительная затяжка: Заведите все болты вручную до упора, убедившись в отсутствии перекоса помпы.
Схема затяжки: Затягивайте болты крест-накрест (диагонально), как показано на схеме ниже, малыми шагами (например, 30% → 60% → 100% от номинального момента).
Финишное усилие: Доведите момент затяжки каждого болта до значения, указанного в таблице (обычно 22–24 Н·м).
Проверка: После затяжки всех болтов, проверните шкив помпы рукой – вращение должно быть плавным, без заеданий.

Параметр	Значение
Момент затяжки болтов помпы (ВАЗ-2109)	22–24 Н·м (2.2–2.4 кгс·м)
Диапазон динамометрического ключа	10–30 Н·м (рекомендовано)
Количество болтов	3 шт.

Важно: Никогда не используйте ударные инструменты (пневмогайковёрты)! Наносите тонкий слой герметика на новую прокладку только если это прямо указано производителем. Повторная протяжка болтов после пробега не требуется, если работа выполнена корректно.

Монтаж ремня ГРМ с точным совмещением меток

Убедитесь, что метки на шкивах коленвала и распредвала точно совпадают с неподвижными указателями на блоке двигателя и задней крышке ГРМ. Коленчатый вал должен быть выставлен так, чтобы метка на его шкиве (или маховике) совпадала с длинной риской на масляном насосе. Распредвал ориентируйте по совпадению точки на шестерне с приливом на корпусе подшипников.

При необходимости аккуратно проворачивайте коленвал за болт крепления шкива только по часовой стрелке ключом на 19 мм. Распредвал корректируйте ключом на 17 мм, избегая резких движений – клапаны не должны касаться поршней. После выставления зафиксируйте положение, подложив клинья или стопоры.

Порядок установки ремня

Наденьте ремень на шкив коленчатого вала, затем натяжной ролик.
Проведите ремень через шкив помпы и обводной ролик (при наличии).
Заведите ремень на шкив распредвала, оставляя небольшое провисание в зоне натяжителя.

Ослабьте болт натяжного ролика. Специальным ключом (или монтировкой) сместите ролик против часовой стрелки до достижения нормы натяжения: при повороте ремня на 90° пальцами на участке между распредвалом и коленвалом усилие должно быть умеренным. Затяните болт натяжителя моментом 35-45 Н·м.

Контрольный пункт	Параметр
Прогиб ремня	5-6 мм при усилии 10 кгс
Затяжка болта натяжителя	35-45 Н·м

Проверните коленвал на 2 полных оборота по часовой стрелке. Повторно убедитесь в точном совпадении всех меток. При их смещении повторите процедуру натяжения и проверки. Убедитесь в отсутствии перекоса ремня на шкивах и свободном ходе обводных роликов.

Регулировка натяжения ремня газораспределительного механизма

После установки новой помпы и сборки узла ГРМ критически важно правильно отрегулировать натяжение ремня. Недостаточное натяжение вызовет проскальзывание и перескок зубьев, что приведет к нарушению фаз газораспределения и риску встречи поршней с клапанами. Чрезмерное натяжение создаст избыточную нагрузку на подшипники помпы и роликов, сокращая их ресурс.

Для регулировки ослабьте гайку крепления натяжного ролика ключом на 13 мм. Ключом на 17 мм поворачивайте регулировочный болт ролика, добиваясь оптимального натяжения. Затяните контргайку после установки нужного усилия, избегая смещения ролика.

Контроль правильного натяжения

Проверка осуществляется проворачиванием ремня вручную в самом длинном участке между шкивами (обычно между коленвалом и помпой). Нормальным считается прогиб при усилии 5-6 кгс:

Верно: ремень поворачивается на 85-90° (≈1/4 оборота)
Слабо: проворот более 90° – требует подтяжки
Жестко: проворот менее 80° – ослабьте натяжение

После затяжки гайки ролика обязательно проверните коленвал на 2 полных оборота за болт крепления шкива (ключом на 19 мм) и повторно проконтролируйте натяжение. Это исключит ослабление из-за усадки ремня в новом положении.

Последствия ошибок регулировки:

Слабое натяжение	Свист при разгоне, перегрев ГБЦ, ускоренный износ зубьев ремня
Чрезмерное натяжение	Гул подшипников помпы/ролика, деформация вала помпы, обрыв ремня

Проводите визуальный осмотр ремня и проверку натяжения каждые 500 км после замены помпы. Появление трещин, расслоений или следов масла требует немедленного вмешательства независимо от пробега.

Установка ремня генератора и его правильное натяжение

Перед установкой нового ремня убедитесь, что шкивы коленвала, генератора и помпы чистые, без масляных подтёков и следов износа. Проверьте совпадение ручьёв шкивов – перекосы приводят к ускоренному износу. На ВАЗ-2109 используется поликлиновой ремень с маркировкой длины (например, 1115 мм), которую можно уточнить в каталоге.

Наденьте ремень на шкив коленчатого вала, затем последовательно на шкивы помпы и генератора, оставляя последним натяжной ролик (если предусмотрен конструкцией). При отсутствии ролика ремень натягивается перемещением корпуса генератора. Избегайте использования монтажных лопаток для принудительной установки – это повреждает корд.

Процедура натяжения

Правильное натяжение критично: слабый ремень проскальзывает и вызывает:

Недостаточный заряд аккумулятора
Перегрев двигателя из-за слабой работы помпы
Визг при резком увеличении оборотов

Чрезмерное натяжение приводит к:

Деформации подшипников генератора/помпы
Разрыву ремня
Повышенному шуму

Метод проверки натяжения:

Ослабьте гайку крепления генератора снизу и верхний болт-натяжитель.
Коротким монтировкой отодвиньте генератор от блока цилиндров до нужного усилия.
Затяните верхний болт-натяжитель, затем нижнюю гайку крепления.

Контроль усилия: Нажмите пальцем на середину самого длинного участка ремня (между генератором и коленвалом). Нормальный прогиб – 10-15 мм при усилии 10 кгс (98 Н). Ремень должен пружинить, а не проминаться легко. Альтернативно – при повороте рукой за самый длинный участок он не должен перекручиваться больше чем на 90°.

После запуска двигателя дайте ему поработать 3-5 минут, затем заглушите и повторно проверьте натяжение – ремень может немного "сесть". При длительной эксплуатации первую проверку рекомендуется провести через 500 км пробега.

Сборка защитного кожуха ГРМ в обратной последовательности

Плотно прижмите заднюю секцию кожуха к блоку цилиндров, совместив монтажные отверстия со шпильками. Затяните гайки крепления задней части ключом с усилием 15-20 Н·м, двигаясь от центра к краям крест-накрест для равномерного прилегания.

Установите переднюю секцию кожуха на шпильки водяного насоса, предварительно проверив целостность резиновой прокладки по контуру. Стяните обе половинки кожуха винтами через металлические втулки, избегая перекоса – зазор между секциями должен быть равномерным.

Ключевые этапы сборки

Фиксация шкива коленвала: Наденьте шкив на шпонку вала, затяните болт крепления моментом 70-90 Н·м с фиксацией резьбовым герметиком
Установка зубчатого ремня: Наденьте ремень ГРМ на шкивы коленвала и распредвала согласно меткам, сохраняя натяжение
Монтаж передней крышки: Закрепите пластиковую крышку на шпильках помпы, совместив выступы с пазами кожуха до щелчка

Проверьте соосность отверстий кожуха и шпилек блока перед затяжкой
Убедитесь в отсутствии перегибов прокладки между секциями
Прокрутите коленвал на 2 оборота ключом за болт крепления шкива для контроля свободного хода ремня внутри кожуха

Элемент крепления	Тип	Момент затяжки
Гайки задней секции	М8	15-20 Н·м
Болт шкива коленвала	М12	70-90 Н·м
Винты стяжки секций	М6	8-12 Н·м

Важно: Не допускайте контакта вращающихся деталей с кожухом – зазор между шкивом и внутренней стенкой должен составлять 1-2 мм по всему периметру. При появлении скрежета после запуска двигателя немедленно заглушите мотор для диагностики.

После сборки запустите двигатель на 3-5 минут на холостом ходу, визуально проконтролирув отсутствие вибраций кожуха. При правильном монтаже пластик не будет касаться ремня даже на высоких оборотах.

Заливка новой охлаждающей жидкости в систему

После установки помпы и сборки системы охлаждения, тщательно очистите заливную горловину расширительного бачка от грязи. Откройте крышку бачка и начинайте медленно заливать охлаждающую жидкость до отметки «MAX», используя воронку для предотвращения разливов. Заливайте небольшими порциями с паузами в 1-2 минуты для выхода воздушных пробок из патрубков.

Заведите двигатель и дайте ему поработать на холостых оборотах 5-7 минут, прогреваясь до рабочей температуры. В этот момент продолжите доливку тосола/антифриза до нормы, так как уровень в бачке будет постепенно снижаться по мере заполнения рубашки охлаждения. Контролируйте отсутствие протечек в районе помпы и соединений патрубков.

Ключевые этапы удаления воздушной пробки

Снимите патрубок дроссельного узла (самый верхний на радиаторе).
Доливайте жидкость в бачок, пока из снятого патрубка не пойдет плотная струя без пузырьков.
Быстро верните патрубок на место и зафиксируйте хомутом.

Важно: Используйте только рекомендованный производителем антифриз (класс G11/G12). Смешивание разных типов жидкостей вызывает образование осадка! После первого прогрева дайте двигателю остыть и повторно проверьте уровень – при необходимости долейте до метки «MAX».

Параметр	Значение
Общий объем системы	7,8 л (ВАЗ-2109)
Заливка при замене	~7 л (с учетом остатков)
Контроль уровня	На холодном двигателе

Удаление воздушной пробки из системы охлаждения ВАЗ-2109

Воздушная пробка блокирует циркуляцию антифриза, вызывая перегрев двигателя даже при полном расширительном бачке. Признаки проблемы: неравномерный прогрев салона, бульканье в печке, скачки температуры на приборной панели.

Для работы потребуются: защитные перчатки, чистая ветошь, ёмкость для слива ОЖ (0,5 л), ключ на "13" или "17" (в зависимости от модели двигателя). Выполняйте процедуру на холодном двигателе во избежание ожогов!

Пошаговый алгоритм прокачки

Откройте расширительный бачок и снимите крышку радиатора (если установлена).
Прогрейте двигатель до 80-90°C (стрелка в середине шкалы).
Найдите штуцер пробки на блоке дроссельной заслонки (металлический болт с гранями под ключ, соединённый с тонким патрубком).
Подставьте ёмкость под штуцер, оберните соединение ветошью.
Открутите штуцер на 2-3 оборота ключом до появления шипящего звука (выход воздуха).
Дождитесь вытекания плотной струи ОЖ без пузырей, затем затяните штуцер.
Долейте антифриз в расширительный бачок до отметки "MAX".
Повторите процедуру при необходимости после 10-15 минут работы двигателя.

Проверка результата: запустите двигатель, прогрейте до рабочей температуры. Убедитесь в равномерном нагреве верхнего и нижнего патрубков радиатора, отсутствии бульканья в салоне и стабильных показаниях датчика температуры.

Контроль уровня антифриза после прокачки системы

После запуска двигателя и прокачки системы охлаждения дайте мотору поработать 10-15 минут на холостых оборотах до открытия термостата (верхний патрубок радиатора станет горячим). В течение этого времени несколько раз осторожно сожмите рукой верхний и нижний радиаторные патрубки, чтобы выгнать оставшиеся воздушные пробки. Стрелка температуры на приборной панели должна стабилизироваться в среднем положении.

Заглушите двигатель и дайте ему полностью остыть (не менее 1-2 часов). Только после остывания откройте крышку расширительного бачка – горячий антифриз находится под давлением и может выброситься наружу, вызвав ожоги. Проверьте уровень жидкости: он должен находиться между метками "MIN" и "MAX" на бачке. Если уровень ниже "MIN", долейте антифриз той же марки до середины между рисками.

Критерии корректной работы

Убедитесь в отсутствии протечек в области помпы и соединений шлангов. Обратите внимание на следующие признаки правильной работы системы:

Стабильная температура двигателя (80-90°C) при движении
Отсутствие булькающих звуков из печки или радиатора
Равномерный прогрев салонного отопителя
Отсутствие резких скачков уровня антифриза в бачке

Важно: Повторно проверьте уровень антифриза после первых 50-100 км пробега. При необходимости долейте жидкость до нормы – часть воздуха могла выйти постепенно во время эксплуатации.

Первый запуск двигателя: на что обратить внимание

После установки новой помпы и сборки системы охлаждения перед запуском двигателя критически важно убедиться в отсутствии протечек антифриза. Внимательно осмотрите все соединения патрубков, место установки помпы и сливные пробки. Долейте охлаждающую жидкость до рекомендованного уровня в расширительном бачке, предварительно удалив воздух из системы (прокачав ее согласно инструкции для вашей модели).

Снимите ремень привода ГРМ (если он был установлен временно для проверки положения) и проверните коленчатый вал двигателя вручную на 2-3 оборота ключом за болт крепления шкива коленвала. Это необходимо для контроля отсутствия зацепления поршней за клапаны (особенно актуально после снятия ремня ГРМ для доступа к помпе) и проверки плавности хода помпового вала.

Процедура запуска и контроль

Уберите инструменты: Убедитесь, что в подкапотном пространстве не осталось инструментов, ветоши или других посторонних предметов.
Запустите двигатель: Включите зажигание, дайте бензонасосу подкачать топливо (3-5 секунд), затем запустите двигатель.
Контроль температуры и давления:
- Немедленно посмотрите на указатель температуры охлаждающей жидкости – стрелка должна оставаться на минимуме.
- Проверьте индикатор давления масла – он должен погаснуть через 1-3 секунды после запуска.
Визуальный и аудиальный контроль:
- Прислушайтесь к работе двигателя: не должно быть посторонних стуков, свиста, громкого шума помпы.
- Внимательно осмотрите место установки помпы и все патрубки сразу после запуска и в течение первых 3-5 минут работы на предмет появления даже малейших капель антифриза.
Прогрев и контроль вентилятора:
- Дайте двигателю прогреться до рабочей температуры (80-90°C).
- Проконтролируйте включение электровентилятора радиатора при достижении заданной температуры (обычно 92-98°C).
- После включения вентилятора убедитесь, что температура начинает плавно снижаться.

Обязательные действия после пробного запуска: Заглушите двигатель, дайте ему немного остыть и еще раз тщательно проверьте уровень антифриза в расширительном бачке. При необходимости долейте жидкость до отметки "MAX". Повторно осмотрите зону помпы на предмет протечек – они часто проявляются именно после остановки двигателя и падения давления в системе. Только после полного подтверждения герметичности и корректной работы системы охлаждения можно считать замену помпы успешной.

Проверка герметичности после замены помпы

После установки новой помпы ВАЗ-2109 запустите двигатель на 3-5 минут без нагрузки (на нейтральной передаче) и визуально осмотрите место монтажа. Особое внимание уделите стыку корпуса помпы с блоком цилиндров и зоне крепления шлангов – не должно быть даже минимальных капель тосола.

Повторите проверку после прогрева двигателя до рабочей температуры (80-90°C), когда давление в системе возрастает. Увеличьте обороты до 2500-3000 об/мин на 1-2 минуты – это выявит скрытые течи под нагрузкой. Обязательно контролируйте уровень антифриза в расширительном бачке.

Ключевые точки контроля

Прокладка помпы: Проверьте равномерность прилегания по всему периметру. Мокрые потёки или парение укажут на негерметичность.
Дренажное отверстие (сапун): Капли тосола из этого отверстия сигнализируют о выходе из строя сальника помпы.
Патрубки и хомуты: Убедитесь в надёжной фиксации шлангов на штуцерах помпы. Сдвиньте резину – под ней не должно быть влаги.
Болты крепления: Проверьте равномерность затяжки (момент 20-25 Н·м). Перекос корпуса часто вызывает течь.

Признак проблемы	Возможная причина
Мокрые потёки снизу помпы	Неправильная установка прокладки, перекос корпуса, дефект поверхности блока
Капли из дренажного отверстия	Бракованная помпа, повреждение сальника при монтаже
Запотевание у штуцеров	Слабый зажим хомутов, трещины в патрубках, износ резины
Падение уровня антифриза	Скрытая течь, требующая повторной диагностики

При обнаружении течи немедленно заглушите двигатель. После остывания системы устраните причину: подтяните хомуты/болты, замените прокладку или дефектную помпу. Повторный тест на герметичность обязателен – игнорирование протечек гарантированно приведёт к перегреву двигателя.

Диагностика давления в системе охлаждения

Проверка герметичности системы охлаждения под давлением выявляет скрытые утечки антифриза, которые не видны при обычном осмотре. Метод особенно эффективен для диагностики микротрещин в радиаторе, патрубках, прокладках и корпусе помпы до её замены.

Опрессовка имитирует рабочее давление, возникающее при нагреве двигателя, что позволяет обнаружить проблемы на холодном моторе. Для процедуры требуется специальный ручной насос (опрессовщик) с переходником под горловину расширительного бачка или радиатора.

Порядок выполнения диагностики

Этапы работы:

Остудите двигатель до 40-50°C, снимите крышку расширительного бачка.
Подсоедините опрессовщик к горловине бачка, обеспечив герметичность.
Плавно накачайте давление до 1.2-1.5 бар (уточните в мануале для вашей модели).
Зафиксируйте показания манометра и отслеживайте изменения в течение 5-7 минут.

Наблюдение	Возможная причина
Давление падает быстро (более 0.1 бар/мин)	Критическая утечка: трещина в бачке, повреждение патрубка, течь помпы
Давление падает медленно	Микротрещины радиатора, износ прокладки ГБЦ, дефект соединений
Давление стабильно	Система герметична (исключая внутренние прогары прокладок)

Важно: при падении давления тщательно осмотрите помпу – мокрые следы под сальником или между корпусом и блоком цилиндров указывают на необходимость замены. Проверьте зону под шкивом и дренажное отверстие помпы (при его наличии).

Тест-драйв автомобиля и контроль температуры

После замены помпы ВАЗ-2109 запустите двигатель на 5–7 минут без движения, наблюдая за стрелкой температуры на приборной панели. Убедитесь, что антифриз циркулирует нормально: верхний патрубок радиатора должен быстро нагреться, а печка в салоне – выдавать стабильный тёплый воздух. Проверьте отсутствие подтёков тосола под автомобилем и характерных свистящих звуков от ремня ГРМ.

Начинайте движение с плавного разгона до 40–50 км/ч, контролируя поведение стрелки температуры. Она должна стабилизироваться в среднем секторе шкалы (80–95°C) без резких скачков. Обратите внимание на работу термостата: при превышении 87–90°C нижний патрубок радиатора должен стать горячим, что подтверждает открытие большого круга охлаждения.

Этапы контрольного тест-драйва

Городской режим: 15–20 минут езды с частыми остановками и оборотами до 3000 об/мин.
Трасса: Разгон до 90–100 км/ч на ровном участке дороги (3–5 км).
Нагрузочный тест: Подъём в гору на пониженной передаче с оборотами 4000–4500 об/мин.

Критические показатели для немедленной остановки:

Стрелка температуры в красной зоне (>105°C)
Пар из-под капота или резкий запах антифриза
Падение мощности двигателя

Режим движения	Нормальная температура	Признаки неисправности
Холостой ход	87–92°C	Медленный прогрев, колебания стрелки
Средние обороты (2500–3500 об/мин)	88–94°C	Рост температуры при движении
Пиковая нагрузка	до 98°C	Кипение антифриза

После завершения тест-драйва повторно осмотрите помпу и соединения патрубков на предмет протечек. Качественная замена исключит перегрев даже в летних пробках – главный показатель правильной установки детали.

Средние сроки службы разных типов помп ВАЗ-2109

На ресурс водяной помпы ВАЗ-2109 влияет множество факторов: качество самой детали и материалов изготовления, состояние системы охлаждения (чистота ОЖ, исправность термостата, герметичность), качество установки, стиль вождения и общие условия эксплуатации автомобиля. Регулярная замена антифриза и использование качественной охлаждающей жидкости также играют важную роль.

Несмотря на влияние внешних условий, тип и происхождение помпы остаются ключевым фактором, определяющим ее долговечность. Срок службы может варьироваться от совсем короткого (при установке бракованной детали) до вполне продолжительного.

Тип помпы	Средний срок службы	Примечания
Оригинальная (ОАО "АвтоВАЗ" или его официальные поставщики)	60 000 - 100 000+ км	Наиболее предсказуемый ресурс при правильной эксплуатации. Часто имеют металлическую крыльчатку.
Качественные аналоги (известные бренды: Hepu, Luzar, Gates)	40 000 - 80 000 км	Многие по качеству и ресурсу близки к оригиналу. Внимание к конкретному производителю и отзывам.
Бюджетные аналоги (неизвестные или малоизвестные марки)	20 000 - 50 000 км	Ресурс сильно зависит от партии. Чаще встречается пластиковая крыльчатка, более подверженная износу и кавитации.
Контрафактные / Откровенно бракованные	Менее 10 000 - 30 000 км	Характерен очень высокий процент ранних отказов (потеря герметичности сальника, разрушение крыльчатки, люфт подшипника).

Важно: Даже самая качественная помпа может быстро выйти из строя из-за использования некачественной ОЖ, воды вместо антифриза, перегрева двигателя, негерметичности системы или неправильной установки (перетянутый ремень, повреждение сальника при монтаже). Регулярная проверка на предмет подтеканий антифриза из контрольного отверстия помпы и посторонних шумов (вой, гул) поможет вовремя диагностировать проблему.

Типичные ошибки новичков при замене помпы

Первой распространённой ошибкой является игнорирование необходимости слива охлаждающей жидкости перед началом работ. Новички часто пытаются снять помпу "на сухую", что приводит к потоку антифриза в подкапотное пространство и на пол гаража.

Второй критичный промах – использование чрезмерных усилий при откручивании болтов крепления помпы. Это чревато срывом резьбы на алюминиевом блоке двигателя, после чего потребуется дорогостоящий ремонт.

Другие частые недочёты

При демонтаже старой помпы не уделяется внимание состоянию посадочного места. Остатки старой прокладки или герметика на блоке цилиндров препятствуют плотному прилеганию новой детали.

Неправильная установка ремня ГРМ после замены – нарушение меток приводит к встрече клапанов с поршнями
Применение герметика вместо штатной прокладки или его избыточное нанесение
Забывают проверить состояние приводного ремня и роликов при замене помпы

Особенно опасна небрежная затяжка крепёжных болтов: неравномерное усилие вызывает перекос корпуса помпы и мгновенную течь. Обратная ситуация – чрезмерная затяжка, деформирующая корпус.

Ошибка	Последствие
Игнорирование меток ГРМ	Разрушение клапанного механизма
Попадание герметика в каналы охлаждения	Закупорка радиатора и перегрев двигателя
Неочищенная посадочная поверхность	Течь антифриза в первые минуты работы

Финал многих неудачных замен – забывчивость при заливке антифриза. Запуск двигателя "на сухую" мгновенно выводит новую помпу из строя из-за работы без смазки.

Когда не стоит заниматься самостоятельной заменой

Самостоятельный ремонт требует не только инструментов, но и практического опыта работы с узлами двигателя. Отсутствие уверенности в последовательности действий или понимания принципов работы системы охлаждения – веская причина доверить замену специалистам. Ошибки при монтаже помпы часто приводят к протечкам антифриза, перегреву мотора и дорогостоящему капитальному ремонту.

Физический доступ к помпе ВАЗ-2109 осложнен плотной компоновкой подкапотного пространства. Для демонтажа необходимо снимать приводные ремни, а иногда и смежные детали. Если у вас нет подходящего слесарного оборудования (ключей, съемников) или условий для работы (гараж с ямой/подъемником), попытка замены превратится в рискованную и крайне трудоемкую процедуру с высоким шансом повредить смежные компоненты.

Критические ситуации для обращения в сервис

Деформация посадочного места на блоке цилиндров из-за коррозии или предыдущих некорректных вмешательств – потребуется профессиональная шлифовка поверхности.
Обрыв шпилек крепления помпы при откручивании. Извлечение обломков без специнструмента и навыков может разрушить резьбовые каналы блока.
Сомнения в причинах неисправности (например, одновременные признаки пробоя прокладки ГБЦ) – диагностика ошибки усугубит проблему.

Важно: Эксплуатация автомобиля с подтекающей помпой недопустима. Если антифриз течет интенсивно или вы не готовы срочно устранять последствия неудачного монтажа (например, внезапную "утечку" на трассе), обращение в автосервис – единственно безопасное решение.

Ориентировочная стоимость замены на СТО в регионах

Стоимость замены помпы ВАЗ-2109 в регионах варьируется в зависимости от статуса сервиса, ценовой политики и сложности конкретного случая. На итоговую сумму влияет необходимость дополнительных работ: замены антифриза, ремня ГРМ или прокладок, что увеличивает общие затраты.

Средний ценовой диапазон для процедуры в 2023-2024 годах составляет 2000–4500 рублей "под ключ" с учетом детали и расходников. В эту сумму обычно включены работа мастера, новая помпа (аналог или оригинал) и заливка охлаждающей жидкости.

Примерные расценки по регионам

Регион	Работа (руб.)	Помпа (руб.)	Антифриз (руб.)	Итого (руб.)
Поволжье	700–900	800–1200	400–700	1900–2800
Урал	900–1200	900–1300	500–800	2300–3300
Сибирь	1000–1400	1000–1500	500–900	2500–3800
Юг России	800–1100	850–1300	450–750	2100–3150

Важные нюансы:

Цены указаны для стандартной замены без осложнений (доступ к помпе без демонтажа дополнительных узлов)
При использовании оригинальной помпы (например, ПЕКАР) стоимость увеличится на 15–25%
Доплата за срочность или выезд мастера: +20–40% к базовому тарифу

Экономия при самостоятельной установке новой помпы

Основная финансовая выгода самостоятельной замены помпы ВАЗ-2109 заключается в исключении затрат на оплату услуг автосервиса. Средняя стоимость работ по установке новой помпы на СТО составляет 1500–3000 рублей в зависимости от региона, тогда как покупка комплектующих обойдется в 800–2000 рублей (новая помпа, герметик, антифриз).

Дополнительная экономия достигается за счет многоразового использования инструментов: набор ключей, съемник для снятия шкива и чистая ветошь уже есть в гараже большинства автовладельцев. Это исключает необходимость приобретения специализированного оборудования для единоразовой операции.

Сравнение расходов

Статья расходов	Самостоятельно	На СТО
Помпа	500–1500 ₽	Включено в счёт
Антифриз (5л)	300–700 ₽	Доп. оплата
Работы	0 ₽	1500–3000 ₽
Итого	800–2200 ₽	2300–5200 ₽

Важные нюансы:

Риск перерасхода антифриза при первом опыте компенсируется его невысокой стоимостью
Ошибки при сборке (например, перетяжка ремня) могут привести к поломкам – изучайте мануалы
Экономия растёт при повторных заменах: навык закрепляется, а инструменты уже есть

Важно: Качественная помпа (например, Luzar или Hepu) снизит риск повторного ремонта. Не экономьте на герметике – протечки радиатора обойдутся дороже сэкономленных 100 рублей.

Список источников

При подготовке материалов о замене помпы ВАЗ-2109 использовались технические руководства, практические рекомендации автомобильных специалистов и мнения владельцев. Это обеспечивает комплексный подход к описанию процедуры замены, стоимости и особенностям выбора детали.

Источники включают официальную техническую документацию, профильные автомобильные форумы, обзоры автолюбителей и специализированные ремонтные пособия. Такой набор позволяет сопоставить теоретические данные с реальным опытом эксплуатации.

Ключевые категории источников

Официальные руководства издательства "За рулём" по ремонту ВАЗ-2108/2109
Технические каталоги производителей автокомпонентов: Gates, Luzar, Прамо
Тематические ветки на форумах: Drive2.ru (Lada 2109), ВАЗ 2109-клуб, Форум автомобилей ВАЗ
Видеоинструкции с платформы YouTube: каналы АвтоРемонт, Ремонт Двигателя, Гараж 54
Отзывы покупателей на маркетплейсах: Exist.ru, AvtoALL.ru, Drom.ru
Специализированные СМИ: журналы "За рулём", "Авторевю"
Практические пособия: "Ремонт ВАЗ-2108-21099 своими руками" (А.П. Погребной)
