Замена помпы ЗМЗ 406 - артикулы, фото и инструкция

Статья обновлена: 18.08.2025

Водяной насос (помпа) – критически важный элемент системы охлаждения двигателя ЗМЗ 406.

Его неисправность приводит к перегреву мотора и серьезным поломкам.

В статье рассмотрены признаки выхода помпы из строя, подробная инструкция по замене, оригинальные и популярные аналогичные артикулы, а также наглядные фотографии процесса.

Основные признаки неисправности помпы ЗМЗ 406

Своевременное выявление проблем с водяным насосом предотвращает перегрев двигателя и серьёзные повреждения. Игнорирование симптомов ведёт к ускоренному износу ГБЦ и дорогостоящему ремонту.

Контролируйте состояние системы охлаждения при появлении хотя бы одного из указанных признаков. Эксплуатация автомобиля с неисправной помпой категорически не рекомендуется.

Характерные симптомы поломки

Течь охлаждающей жидкости – следы тосола/антифриза под передней частью двигателя или мокрые потёки на корпусе помпы.
Гул, свист или скрежет из зоны насоса, усиливающийся с ростом оборотов (износ подшипника).
Люфт шкива помпы – ощутимое биение или свободный ход при покачивании рукой (выключайте двигатель перед проверкой!).
Перегрев двигателя – стабильный рост температуры ОЖ на приборной панели даже при движении.
Посторонние шумы – стук или скрип при работе мотора, вызванный разрушением крыльчатки.

Косвенные признаки	Причина
Паровые выбросы из-под капота	Утечка ОЖ на раскалённые детали
Пузырение в расширительном бачке	Разгерметизация помпы/попадание газов
Запотевание смазки на шкиве	Вытекающая из дренажного отверстия смазка подшипника

Важно: Регулярно проверяйте натяжение ремня ГРМ – чрезмерное усилие ускоряет износ подшипника помпы. Комплексная диагностика обязательна при совпадении нескольких симптомов.

Последствия эксплуатации с неисправной помпой

Неисправная помпа не обеспечивает циркуляцию охлаждающей жидкости в системе двигателя ЗМЗ 406. Это приводит к локальным или общим перегревам силового агрегата даже при кратковременной работе. Температура в критических точках (гильзы цилиндров, ГБЦ) быстро превышает допустимые нормы.

Металлические компоненты двигателя теряют прочность из-за температурной деформации, ускоряется износ трущихся пар. Антифриз закипает с образованием паровых пробок, создающих воздушные карманы в рубашке охлаждения. Термостат и датчики перестают корректно функционировать из-за отсутствия равномерного теплоотвода.

Критичные повреждения двигателя

При длительной езде с нерабочей помпой возникают необратимые последствия:

Деформация ГБЦ - коробление плоскости прилегания к блоку цилиндров
Прогорание прокладки ГБЦ - попадание антифриза в масляные каналы и цилиндры
Трещины в головке блока - особенно в перемычках между седлами клапанов
Задиры поршневой группы - из-за нарушения тепловых зазоров и смазки
Клинья двигателя - полная остановка работы из-за расплавления вкладышей

Экономический ущерб возрастает экспоненциально: замена помпы обойдется в 3-5 тыс. рублей, тогда как капитальный ремонт двигателя после перегрева потребует 25-60 тыс. рублей в зависимости от повреждений.

Стадия перегрева	Признаки	Стоимость ремонта
Начальная (t° до 110°C)	Падение мощности, пар из расширительного бачка	Замена помпы + антифриз
Критическая (t° свыше 115°C)	Стрелка температуры в красной зоне, стук пальцев	ГБЦ + прокладка + промывка системы
Аварийная (t° свыше 130°C)	Белый дым из выхлопа, эмульсия в масле	Капитальный ремонт ДВС

Важно: Даже однократный сильный перегрев снижает ресурс ЗМЗ 406 на 30-40%. Появление течи помпы или гула подшипников требует немедленной диагностики – игнорирование этих симптомов гарантированно выведет двигатель из строя.

Подготовка к замене помпы двигателя ЗМЗ 406 требует тщательного подбора инструментов. Отсутствие нужного ключа или приспособления может значительно усложнить процесс и увеличить время ремонта.

Для успешного проведения работ своими руками важно заранее подготовить как специализированный инструмент, так и вспомогательные предметы. Это позволит избежать простоев в процессе замены и обеспечить правильную установку новой детали.

Инструмент для самостоятельной замены помпы ЗМЗ 406

Инструмент/приспособление	Назначение
Ключ на 10 мм (накидной или торцевой)	Откручивание болтов крепления помпы
Головка на 13 мм с трещоткой	Демонтаж болтов шкива коленвала и натяжителя
Удлинитель для трещотки (10-15 см)	Обеспечение доступа к труднодоступным болтам
Плоская отвертка (широкая)	Ослабление хомутов шлангов системы охлаждения
Пассатижи	Снятие/установка пружинных хомутов, фиксация деталей
Молоток (резиновый или деревянная киянка)	Аккуратное поддевание корпуса помпы при прикипании
Съемник стопорных колец (если установлен вентилятор с муфтой)	Демонтаж вентилятора охлаждения
Емкость для слива ОЖ (не менее 5 л)	Сбор охлаждающей жидкости при сливе
Чистые ветошь/салфетки	Удаление остатков старого герметика, протирка посадочной поверхности

Важные нюансы: При отсутствии трещотки допускается использование воротка с головками. Для защиты рук обязательны рабочие перчатки. При работе с герметиком потребуется обезжириватель (ацетон или уайт-спирит).

Необходимые расходные материалы и жидкости

Для замены помпы двигателя ЗМЗ 406 потребуется комплект расходников, обеспечивающих герметичность системы и корректную работу нового узла. Основные позиции включают саму помпу, уплотнительные элементы и охлаждающую жидкость в достаточном объёме.

Рекомендуется приобретать оригинальные или проверенные совместимые аналоги во избежание протечек и преждевременного выхода из строя компонентов. Убедитесь в соответствии артикулов и технических характеристик перед покупкой.

Основной комплект

Помпа водяная:
- Оригинал: 406.1307010
- Аналоги: LP-134 (Gates), ПП130-01 (ПРАМО)
Прокладка помпы:
- Оригинал: 406-1307070
- Альтернатива: Герметик Loctite 574 (если прокладка не используется)
Охлаждающая жидкость:
- Тип: Тосол А-40 или антифриз G12/G12+
- Объём: 10–12 литров (с учётом полной замены)

Дополнительные материалы

Наименование	Артикул/Характеристики	Кол-во
Ремень привода помпы	406.1308020 (оригинал), 6PK1465 (аналог)	1 шт.
Хомуты патрубков	Диаметр 35–50 мм (пружинные/червячные)	4–6 шт.
Дистиллированная вода	Для промывки системы	5 л

Меры безопасности перед началом работ

Перед заменой помпы двигателя ЗМЗ 406 полностью обесточьте бортовую сеть автомобиля. Отсоедините отрицательную клемму аккумуляторной батареи и зафиксируйте провод вдали от контактов. Это исключает риск короткого замыкания и самопроизвольного запуска двигателя при случайном контакте клемм.

Дождитесь полного остывания двигателя до температуры окружающей среды. Работа с горячим силовым агрегатом может привести к ожогам от компонентов системы охлаждения (радиатор, патрубки) или выбросу кипящего антифриза под давлением при вскрытии системы.

Ключевые подготовительные действия:

Слить охлаждающую жидкость в чистую тару через сливные пробки блока цилиндров и радиатора. Используйте перчатки и защитные очки – антифриз токсичен.
Зафиксировать автомобиль на ровной поверхности:
- Затяните ручной тормоз до упора
- Установите противооткатные упоры под колеса
- При работе на подъемнике/яме убедитесь в надежности фиксации
Подготовить зону работы: очистите прилегающие к помпе поверхности от грязи, чтобы предотвратить попадание абразивных частиц в систему охлаждения.

Запрещенные действия	Рекомендуемая альтернатива
Снимать помпу на прогретом двигателе	Выждать 2-3 часа после остановки мотора
Работа без СИЗ (перчатки, очки)	Использовать химически стойкие перчатки и защитные очки
Открывать расширительный бачок на горячем двигателе	Начинать разборку только при холодной системе охлаждения

Убедитесь в наличии комплекта инструментов (торцевые головки на 10-13 мм, съемник шкива, динамометрический ключ) до начала демонтажа. Нестабильное положение компонентов при использовании неподходящего инструмента повышает риск травм.

Предварительная подготовка автомобиля к замене

Установите автомобиль на ровную твердую поверхность и зафиксируйте противооткатными упорами. Затяните ручной тормоз до предела, переведите рычаг коробки передач в нейтральное положение. Дайте двигателю полностью остыть для исключения ожогов и снижения давления в системе охлаждения.

Откройте капот и отсоедините минусовую клемму аккумуляторной батареи. Демонтируйте элементы, препятствующие доступу к помпе: воздушный фильтр в сборе, кожух вентилятора, ресивер (при необходимости). Ослабьте натяжной болт генератора и снимите ремень привода навесных агрегатов.

Подготовка системы охлаждения

Подставьте емкость объемом не менее 8 литров под сливную пробку радиатора
Открутите пробку радиатора и пробку блока цилиндров (расположена возле выпускного коллектора)
Слейте охлаждающую жидкость полностью
Завинтите пробки после окончания слива

Инструмент	Назначение
Набор рожковых ключей	Демонтаж кожуха, ресивера
Торцевая головка 10мм	Снятие защиты ГРМ
Плоская отвертка	Ослабление хомутов патрубков

Снимите пластиковую защитную крышку механизма газораспределения. Проверьте наличие меток на шкивах распредвала и коленвала - при необходимости зафиксируйте их положение краской. Убедитесь в наличии нового комплекта прокладок помпы и герметика.

Слив охлаждающей жидкости из системы

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры (40-50°C) во избежание ожогов паром или горячей жидкостью. Подготовьте чистую ёмкость объёмом не менее 10 литров для сбора отработанного тосола или антифриза, а также защитные перчатки и очки.

Установите автомобиль на ровную поверхность и зафиксируйте его стояночным тормозом. Откройте капот и снимите крышку расширительного бачка для сброса давления в системе. Для ускорения слива можно ослабить пробку радиатора, но не удалять её полностью до начала процедуры.

Последовательность слива

Найдите сливную пробку радиатора (пластиковая или латунная, расположена в нижнем бачке со стороны водителя).
Подставьте ёмкость под сливное отверстие. Аккуратно открутите пробку радиатора, давая жидкости стечь.
Переместитесь к блоку двигателя: отыщите сливной краник (или болт) на блоке цилиндров сбоку, обычно под выпускным коллектором.
Открутите болт/краник блока ключом на 13 мм, соберите остаток жидкости.

После завершения слива обязательно проверьте состояние:

Сливных пробок/болтов (резьба, уплотнительные шайбы)
Шлангов системы охлаждения (трещины, потери эластичности)
Видимых следов коррозии в местах соединений

Рекомендуется промыть систему дистиллированной водой перед заливкой нового антифриза, если жидкость сильно загрязнена или содержит ржавчину. Завершив работы, установите все сливные элементы на место с новыми уплотнительными шайбами при необходимости.

Демонтаж воздушного фильтра и патрубков

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Ослабьте хомут крепления впускного патрубка, идущего к дроссельному узлу, используя крестовую отвертку или головку на 7 мм. Снимите гофрированный патрубок, аккуратно расшатывая его для освобождения от резиновых уплотнений.

Открутите гайки крепления корпуса воздушного фильтра ключом на 10 мм. Их расположение – по углам верхней крышки (обычно 3-4 штуки). Отсоедините разъем датчика массового расхода воздуха (ДМРВ), нажав на фиксатор. Извлеките шланг сапуна картера из гнезда на корпусе фильтра.

Ключевые этапы снятия

Ослабьте хомуты патрубков:
- Входного (от воздухозаборника)
- Выходного (к ДМРВ)
- Шланга вентиляции картера
Отсоедините все патрубки от корпуса фильтра, аккуратно проворачивая их для снятия с фланцев
Извлеките корпус фильтра в сборе с ДМРВ вверх, избегая ударов по датчику
Открутите винты крепления ДМРВ к корпусу (Тorx Т20 или крестовая отвертка)
Снимите верхнюю крышку корпуса, освободив защелки по периметру
Достаньте фильтрующий элемент для последующей замены

Важно: Не допускайте попадания мусора во впускной тракт. Заглушите открытые отверстия чистой ветошью. Проверьте состояние резиновых уплотнителей на фланцах – при трещинах или потерях эластичности потребуется замена.

Ослабление натяжения ремня ГРМ

Признаки ослабления включают свист или шелест из-под капота при запуске или резком разгоне, вибрации двигателя, а также смещение меток ГРМ при диагностике. На двигателях ЗМЗ 406 ослабление часто возникает из-за износа пружины автоматического натяжителя, деформации кронштейна ролика или загрязнения направляющих.

Критичные последствия игнорирования проблемы: перескок ремня на несколько зубьев, что нарушает фазы газораспределения. Это приводит к ударам поршней по клапанам, деформации стержней, разрушению направляющих втулок и дорогостоящему ремонту ГБЦ. В худшем случае возможен обрыв ремня с полным выходом двигателя из строя.

Проверка и регулировка натяжения

Контроль осуществляется:

Путем поворота ремня рукой между шкивами распредвала и натяжного ролика – допустимый угол перекоса 80-90°.
Специнструментом (натяжной калибр КМ-63171) – усилие прогиба середины ветви должно составлять 4-5 кгс.

Этапы регулировки:

Ослабить гайку фиксации натяжного ролика (ключ на 17).
Снять пружину натяжителя для проверки целостности и длины (номинал – 113 мм).
Установить исправную пружину, провернуть коленвал на 2 оборота по часовой стрелке для самотяги.
Зафиксировать ролик гайкой с моментом затяжки 38-42 Н·м.

Важно: После замены ремня или натяжителя обязательна обкатка 10-15 минут на холостых оборотах с последующей повторной проверкой натяжения – пружина может "сесть" в начальном положении.

Снятие зубчатого ремня привода ГРМ

Перед началом работ установите автомобиль на ровную поверхность, зафиксируйте колеса противооткатными упорами и снимите минусовую клемму с аккумулятора. Демонтируйте пластиковый кожух ремня ГРМ, открутив крепежные болты и гайки ключом на 10 мм. Обеспечьте свободный доступ к шкивам и натяжным устройствам.

Проверьте наличие меток на шкивах коленвала, распредвалов и маховике – при их отсутствии нанесите контрастной краской собственные отметки для последующей синхронизации. Ослабьте гайку натяжного ролика ключом на 17 мм, провернув его против часовой стрелки. Сдвиньте ролик в сторону ослабления и временно зафиксируйте в этом положении.

Последовательность демонтажа ремня

Ослабьте крепление насоса ГУР (если установлен) ключом на 13 мм, чтобы снять нагрузку со шкива.
Снимите приводные ремни навесного оборудования (генератор, кондиционер) путем ослабления натяжителей.
Открутите болт шкива коленвала на 19 мм, используя спецключ для фиксации маховика через смотровое окно картера сцепления.
Аккутатно стащите ремень со шкивов, начиная с зубчатого шкива распредвалов. Не проворачивайте валы при снятом ремне!

Важно: избегайте попадания масла на ремень – при загрязнении поверхности незамедлительно обезжирьте уайт-спиритом. Запрещено сгибать ремень или использовать острые инструменты при демонтаже – это повреждает корд.

Компонент	Тип крепежа	Размер ключа
Кожух ГРМ	Болт/гайка	10 мм
Натяжной ролик	Гайка	17 мм
Шкив коленвала	Болт	19 мм
Кронштейн насоса ГУР	Болт	13 мм

Извлеченный ремень тщательно осмотрите на предмет:

Трещин на внутренней поверхности и торцах
Отслоения зубьев или резинового слоя
Масляных пятен более 20% площади
Вытягивания (допустимое отклонение длины – не более 3 мм от номинала)

Демонтаж кожуха ремня ГРМ ЗМЗ 406

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отсоединена для предотвращения случайного запуска. Подготовьте необходимый инструмент: головки на 10 мм и 13 мм, трещотку, удлинитель, крестовую отвертку, пассатижи.

Очистите поверхность кожуха и прилегающие зоны от грязи ветошью, чтобы предотвратить попадание абразивных частиц в механизм ГРМ при снятии защиты. Ослабьте натяжение ремня генератора ключом на 13 мм, открутив гайку крепления агрегата, после чего снимите приводной ремень.

Последовательность демонтажа

Снимите верхнюю секцию кожуха:
- Выкрутите 4 болта крепления (головка 10 мм) по периметру крышки.
- Аккуратно подденьте пластиковый кожух отверткой в местах фиксаторов, снимите его с направляющих шпилек.
Демонтируйте нижнюю часть кожуха:
- Открутите 3 болта (головка 10 мм) крепления к блоку цилиндров.
- Снимите 2 гайки (головка 13 мм) со шпилек натяжного ролика.
- Расшплинтуйте и извлеките болт кронштейна датчика коленвала (ключ на 10 мм).
Извлеките кожух:
- Проверьте отсутствие скрытых креплений, после чего потяните деталь на себя.
- При затруднениях аккуратно поддевайте стыки отверткой, избегая деформации пластика.

Важно: Маркируйте или запомните расположение демонтированных болтов разной длины. Нижний кожух часто фиксируется длинными болтами через кронштейн генератора – не перепутайте их с короткими крепежами блока.

Отсоединение шлангов от помпы

Перед началом работ убедитесь в полном остывании двигателя. Подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 10 литров и ветошь для удаления остатков тосола. При необходимости снимите элементы, ограничивающие доступ к помпе (воздушный фильтр, защитные кожухи).

Ослабьте хомуты крепления шлангов с помощью отвертки или пассатижей. Проверьте состояние патрубков – при наличии трещин или затвердевания резины замените их. Избегайте резких движений, чтобы не повредить пластиковые штуцеры помпы.

Порядок демонтажа

Слейте охлаждающую жидкость через сливную пробку радиатора и блока цилиндров.
Определите подключённые к помпе патрубки:
- Нижний шланг радиатора (основной подвод)
- Шланг малого круга (от термостата)
- Шланг отопителя (при прямой схеме подключения)
Сдвиньте металлические хомуты по направлению к радиатору/термостату.
Проверните шланги на патрубках для разрушения прикипевшего соединения.
Аккуратно стяните шланги с патрубков помпы без перекручивания.

Важно: Заглушите открытые патрубки чистой ветошью для предотвращения попадания мусора в систему охлаждения.

Тип шланга	Оригинальный артикул	Аналог (Luaz, Finwhale)
Нижний радиаторный	406-1307010-10	LZ-406.01
Малого круга	406-1307012	FH-406-12
Отопителя	406-1307015	LZ-406.05

Проверьте посадочные места на помпе – при наличии коррозии или повреждений резьбы потребуется замена детали. Очистите патрубки от остатков герметика металлической щёткой перед установкой новых шлангов.

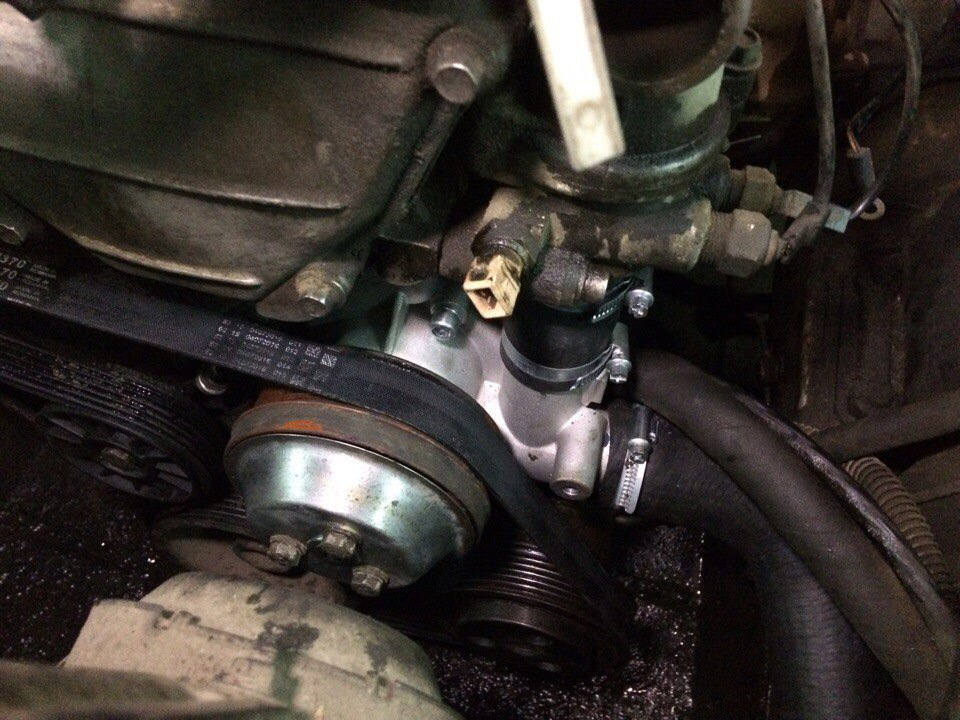

Откручивание крепёжных болтов водяного насоса

Перед началом откручивания крепёжных болтов водяного насоса ЗМЗ 406 убедитесь, что охлаждающая жидкость полностью слита из системы. Это предотвратит её проливание при демонтаже корпуса насоса. Снимите ремень привода насоса, ослабив натяжной ролик согласно инструкции для вашей конкретной модели.

Очистите область вокруг насоса от грязи и масла ветошью, уделяя особое внимание самим болтам. Это предотвратит попадание абразива в резьбовые отверстия при откручивании и упростит визуальный контроль процесса. Осмотрите крепёж: болты на помпе ЗМЗ 406 могут иметь разную длину, поэтому запомните или сфотографируйте их расположение перед откручиванием.

Порядок и особенности откручивания

Для откручивания болтов потребуется набор рожковых или накидных ключей, а также головки с воротком (чаще всего размеры 10 мм или 13 мм). Соблюдайте осторожность:

Начните откручивать болты против часовой стрелки, начиная с верхних или наиболее доступных.
Приложите умеренное усилие. Если болт не поддается, не используйте избыточную силу – это может привести к срыву граней или поломке болта.
При возникновении затруднений обработайте резьбовую часть и место контакта головки болта с корпусом проникающей смазкой (WD-40, "жидкий ключ"). Дайте смазке подействовать 10-15 минут.
При необходимости используйте удлинитель для воротка, чтобы увеличить рычаг, но контролируйте усилие во избежание поломки.
Аккуратно выкрутите все болты до конца, сложите их отдельно, сохраняя их расположение для последующей сборки.

После снятия всех крепёжных болтов аккуратно подденьте корпус насоса от блока цилиндров. Помпа может "прикипеть" – используйте аккуратные постукивания резиновой киянкой по корпусу (не по патрубкам!), чтобы сорвать его с места. Извлеките старую прокладку и очистите посадочную плоскость на блоке цилиндров от её остатков и загрязнений.

Аккуратный демонтаж старой помпы с двигателя

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отключена. Подготовьте чистую ветошь, ёмкость для слива охлаждающей жидкости (5-7 литров), набор ключей и торцевых головок, а также отвёртки. Слейте антифриз через сливную пробку в блоке цилиндров или радиаторе, предварительно сняв крышку расширительного бачка.

Снимите ремень привода вспомогательных агрегатов, ослабив натяжной ролик. Отсоедините патрубки системы охлаждения (нижний и верхний), идущие к помпе – будьте готовы к остаточным подтёкам жидкости. Ослабьте хомуты, аккуратно сдвиньте шланги с фланцев насоса. Прикипевшие соединения обработайте WD-40, не применяя грубую силу.

Последовательность демонтажа помпы

Открутите крепёжные болты (обычно 3-4 шт.) с помощью головки на 10 мм или 13 мм. Болты могут иметь разную длину – запомните или сфотографируйте их расположение.
Аккуратно подденьте корпус помпы плоской отвёрткой через деревянную проставку. Не деформируйте привалочную плоскость на блоке цилиндров.
Снимите насос с посадочного места, придерживая его рукой. Если помпа "прикипела", постучите резиновой киянкой по корпусу через брусок.
Немедленно закройте отверстие в блоке чистой ветошью для предотвращения попадания грязи.

Тип крепежа	Количество	Размер ключа
Болты крепления	3-4 шт.	10-13 мм
Хомуты патрубков	2 шт.	Отвёртка/ключ 7 мм

Важно: Осмотрите посадочное место на блоке двигателя. Удалите остатки старой прокладки скребком без царапин металла. Протрите поверхность ветошью, смоченной в бензине или уайт-спирите. Проверьте состояние шкива – трещины или биение требуют замены.

Сравните старую помпу с новой, обратив внимание на расположение сливного отверстия (должно быть внизу) и форму прокладки. Сохраните демонтированные болты – они понадобятся для установки нового насоса.

Очистка посадочного места на блоке двигателя

После демонтажа помпы тщательно осмотрите привалочную поверхность блока цилиндров. Удалите крупные фрагменты старой прокладки и остатки герметика скребком или пластиковым шпателем, избегая царапин на металле. Особое внимание уделите участкам вокруг монтажных отверстий и каналов системы охлаждения.

Обезжирьте поверхность специальным очистителем (например, Liqui Moly Kuhlerreiniger) или уайт-спиритом, нанося состав на ветошь, а не напрямую на блок. Протрите плоскость чистой сухой тряпкой, проверяя отсутствие ворсинок и загрязнений. Контролируйте чистоту каналов подачи антифриза.

Критичные моменты при обработке

Запрещено использование абразивных материалов (наждачная бумага, металлические щетки)
Обязательно удаление следов коррозии химическими преобразователями ржавчины
Проверка плоскости блока линейкой – допустимый зазор под щупом 0,1 мм

Удаление следов старой прокладки и герметика

Тщательно очистите привалочные поверхности блока цилиндров и помпы от остатков старой прокладки и герметика. Используйте скребок из мягкого пластика или дерева, чтобы избежать царапин на алюминиевых деталях. Особое внимание уделите каналам системы охлаждения – любые засоры приведут к перегреву двигателя.

Обезжирьте поверхности после механической очистки. Применяйте уайт-спирит, ацетон или специальный очиститель масляных пятен. Насухо протрите ветошью без ворса, убедившись в отсутствии волокон и абразивной пыли. Контролируйте плоскостность прилегания металла линейкой.

Критические моменты процесса

Запрещено:

Использовать металлические щетки или ножи
Допускать попадание соскобов в рубашку охлаждения
Оставлять жировые пятна на стыках

Рекомендуемая последовательность операций:

Грубая очистка скребком под углом 30°
Шлифовка мелкой наждачной бумагой (P400-600)
Продувка сжатым воздухом
Финишное обезжиривание

Оригинальные артикулы помп ЗМЗ 406

Для двигателя ЗМЗ-406 применялись водяные насосы оригинального производства Заволжского моторного завода. Основной артикул помпы, используемой в базовой комплектации, – 406.1307010. Этот номер является ключевым при поиске оригинальной детали.

Также встречается артикул 406.1307010-01, обозначающий модернизированную версию насоса с улучшенными характеристиками. Обе модели взаимозаменяемы и подходят для всех модификаций двигателя ЗМЗ-406.

Дополнительная информация по артикулам

При заказе помпы учитывайте особенности комплектации:

406.1307010 – базовая версия с пластиковой крыльчаткой
406.1307010-01 – усиленная конструкция с металлической крыльчаткой

Важные моменты при подборе:

Оригинальные насосы поставляются в упаковке с логотипом ЗМЗ
На корпусе детали выбит номер артикула и товарный знак завода
Совместимы с ремнем ГРМ длиной 1115 мм (артикул ЗМЗ 406.1307040)

Артикул помпы	Материал крыльчатки	Особенности
406.1307010	Пластик	Базовая комплектация
406.1307010-01	Металл	Усиленная версия

Производитель	Артикул	Особенности
ЗМЗ (оригинал)	406-1307010	Металлическая крыльчатка, заводская комплектация
Luzar	LP-0232	Усиленный подшипник, полимерная крыльчатка
Fenox	WP0013O7	Комплект с прокладкой, стальной вал
Gloden	WP-105	Бюджетное решение, пластиковая крыльчатка

Визуальное сравнение оригинальной и неоригинальной помп (фото)

При детальном рассмотрении фотографий различия между оригинальной помпой ЗМЗ 406 и аналогами очевидны. Обратите внимание на качество литья корпуса: у оригинальных изделий поверхность гладкая, без раковин или неровностей, с четко нанесенной маркировкой. Неоригинальные варианты часто имеют шероховатости, следы облоя и размытые символы.

Критически важны различия в конструкции рабочих элементов. На фото видно, что оригинальная помпа оснащена цельнометаллической крыльчаткой с лопастями сложной геометрии, тогда как в репликах часто используют пластиковые или упрощенные металлические крыльчатки. Также проверяйте исполнение вала и посадочных мест под подшипник – неоригиналы имеют визуально менее качественную обработку.

Ключевые отличия на фото

Элемент	Оригинал (пример: 406.1307010)	Неоригинал
Корпус	Матовый алюминий, логотип ЗМЗ выпуклый, ровные грани	Яркий металлический блеск, логотип плоский/нечеткий, заусенцы на стыках
Маркировка	Лазерная гравировка с артикулом и датой, симметричное расположение	Штамповка или краска, смещенные/кривые буквы, отсутствие артикула
Крыльчатка	8-лопастная бронзовая, антикоррозийное покрытие	6-лопастная пластиковая или стальная без покрытия
Прокладка	Резина темно-коричневая, точный контур, фирменный штамп	Ярко-рыжая или черная резина, неровные края
Шкив	Стальной с фасками, балансировочные метки	Чугунный без обработки кромок, следы литья

Важные нюансы: На фото неоригиналов часто видны потеки краски на резьбовых отверстиях и следы грубой сборки. Оригинальная помпа имеет единый цвет всех компонентов и технологические метки контроля (желтые/красные точки на корпусе).

Выбор качественной прокладки или герметика

Качество прокладки напрямую влияет на герметичность соединения помпы с блоком двигателя ЗМЗ 406. Дешевые аналоговые изделия часто имеют неоднородную структуру, недостаточную толщину или деформируются под давлением. Это неизбежно приводит к протечкам антифриза, что провоцирует перегрев мотора и ускоренный износ деталей.

Использование герметика вместо штатной прокладки допустимо только в экстренных случаях, например при временном ремонте в дорожных условиях. Силиконовые составы низкого качества быстро теряют эластичность от температурных перепадов и контакта с тосолом, что вызывает расслоение слоя и нарушение уплотнения. Для постоянной эксплуатации рекомендована исключительно фирменная прокладка.

Подготовка и нанесение герметика (если применимо)

Герметик применяется только при наличии повреждений привалочных плоскостей или указаний производителя комплектующих. В стандартной сборке ЗМЗ 406 достаточно заводской прокладки помпы. Использование избыточного количества герметика может привести к закупорке каналов системы охлаждения.

Поверхности блока цилиндров и корпуса новой помпы должны быть абсолютно чистыми и сухими. Остатки старой прокладки удалите скребком, затем обезжирьте металл уайт-спиритом или специализированным очистителем. Проверьте плоскость на отсутствие задиров и деформаций.

Технология нанесения

Используйте исключительно термостойкий анаэробный герметик (например, ABRO GP-201 или Loctite 574). Наносите тонкую непрерывную нить диаметром 1-2 мм:

Вокруг каждого крепежного отверстия
По контуру масляного канала
Вдоль кромки водяной рубашки

Важно: избегайте выдавливания излишков внутрь каналов! Монтаж помпы производите в течение 5 минут после нанесения состава. Затяжку болтов выполняйте крестообразно с моментом 15-20 Н∙м.

Тип герметика	Артикулы	Время полимеризации
Анаэробный синий	ABRO GP-201, Lada 999999500-00	20-30 минут
Высокотемпературный красный	Permatex Ultra Grey, Loctite 574	60 минут

Установка новой прокладки на помпу (фото примера)

Перед монтажом новой прокладки тщательно очистите привалочные поверхности блока цилиндров и корпуса помпы от остатков старой прокладки, герметика и загрязнений. Используйте металлическую щетку и обезжириватель (фото 1 демонстрирует идеально подготовленную поверхность).

Нанесите тонкий слой термостойкого герметика (например, ABRO GP-505) на обе стороны новой прокладки – это предотвратит протечки в зоне монтажных отверстий. На фото 2 показан правильный метод нанесения без избытка материала.

Пошаговая установка

Уложите прокладку на блок цилиндров, совместив отверстия с крепежными шпильками (ориентируйтесь по метке «ВПЕРЕД» на фото 3).
Установите помпу, аккуратно наживив все гайки вручную во избежание перекоса.
Затягивайте крепеж крестообразно в 3 этапа с моментом 15-20 Н∙м (фото 4 иллюстрирует последовательность затяжки).
Удалите излишки герметика ветошью до его полимеризации.

Контрольные точки после установки: визуально проверьте равномерность прилегания по всему периметру (фото 5), запустите двигатель и проконтролируйте отсутствие течей антифриза на стыке после прогрева.

Артикулы оригинальных прокладок:

Производитель	Номер детали
ЗМЗ	406-1307010
ПЕКАР	ПК-406.00
FENOX	C15G006

Монтаж нового водяного насоса на двигатель

Установите новую помпу на посадочное место двигателя, предварительно удалив старую прокладку и тщательно очистив привалочную плоскость блока металлической щеткой. Нанесите тонкий равномерный слой герметика (например, Loctite 574) на новую прокладку или непосредственно на корпус насоса, избегая избыточного нанесения состава в области отверстий.

Совместите монтажные отверстия насоса с резьбовыми отверстими блока цилиндров, после чего вручную закрутите все крепежные болты для фиксации положения. Убедитесь в правильном расположении помпы относительно шкивов и отсутствии перекосов перед окончательной затяжкой.

Порядок затяжки и подключение

Затяните болты крест-накрест в следующей последовательности:

Центральный болт
Противоположный диагональный болт
Оставшиеся болты по периметру

Момент затяжки: 18–22 Н·м. После установки выполните подключение:

Наденьте нижний патрубок радиатора на штуцер насоса
Подсоедините малый патрубок к корпусу термостата
Закрепите шланг отопителя

Заправьте систему охлаждения рекомендованной ОЖ (ориентировочный объем: 10.5 л). Запустите двигатель, прогрейте до рабочей температуры и проверьте:

Контрольный параметр	Норма
Отсутствие течей	Сухие соединения
Рабочая температура	85–95°C
Шумность работы	Равномерный гул

Проверьте натяжение приводного ремня – прогиб при усилии 10 кгс должен составлять 10–15 мм. При необходимости отрегулируйте натяжитель.

Правильная последовательность затяжки болтов помпы ЗМЗ 406

Правильная последовательность затяжки обеспечивает равномерное прилегание помпы к блоку цилиндров, исключая перекосы и утечки охлаждающей жидкости. Нарушение порядка может привести к деформации корпуса помпы и повреждению прокладки.

Используйте динамометрический ключ для соблюдения регламентированного момента затяжки. Все болты затягиваются в два этапа: сначала предварительное усилие, затем окончательное в той же последовательности.

Порядок и параметры затяжки

Условная нумерация болтов (вид со стороны шкива):

Верхний левый болт
Верхний правый болт
Нижний правый болт
Нижний левый болт

Последовательность затяжки:

Болт №1 (предварительно)
Болт №3 (предварительно)
Болт №2 (предварительно)
Болт №4 (предварительно)
Повторить цикл в той же последовательности с окончательным моментом

Этап	Момент затяжки (Н·м)
Предварительная затяжка	5-7
Окончательная затяжка	10-12

Важно: Запрещается однократная полная затяжка одного болта. Все резьбовые соединения должны быть чистыми и обработанными герметиком. После первого запуска двигателя проверьте отсутствие течей в области помпы.

Элемент	Момент затяжки (Н·м)	Количество
Болт М8 (крепление помпы)	24-26	4 шт
Гайка шкива	44-54	1 шт
Болт М6 (крышка)	8-10	5-6 шт

Подсоединение патрубков системы охлаждения

Правильная коммутация патрубков гарантирует корректную циркуляцию охлаждающей жидкости и предотвращает воздушные пробки. Все соединения должны быть чистыми, без повреждений резины, с обязательной установкой новых хомутов во избежание протечек.

К корпусу помпы ЗМЗ 406 подключаются четыре основных патрубка: нижний радиаторный, отвод к отопителю салона, линия расширительного бачка и канал термостата. Каждый имеет уникальный диаметр и конфигурацию, что исключает ошибки при сборке.

Схема подключения патрубков

Нижний патрубок радиатора: Устанавливается между нижним бачком радиатора и центральным входным штуцером помпы. Обеспечивает забор охлаждённой жидкости.
Патрубок печки: Соединяет верхний штуцер помпы (со стороны генератора) с подводящим шлангом радиатора отопителя. Передаёт нагретую жидкость в салон.
Патрубок расширительного бачка: Подсоединяется к боковому штуцеру помпы (ближе к блоку цилиндров) и к нижнему патрубку бачка. Регулирует давление в системе.
Патрубок термостата: Идёт от корпуса термостата к верхнему штуцеру помпы (со стороны распредвала). Обеспечивает малый круг циркуляции до прогрева двигателя.

Элемент системы	Точка подключения на помпе	Особенности
Радиатор (нижний выход)	Центральный штуцер	Самый крупный диаметр, прямой патрубок
Печка салона	Верхний штуцер (со стороны генератора)	Г-образная форма, армирование проволокой
Расширительный бачок	Боковой штуцер (ближе к блоку)	Тонкий шланг, длина ~25 см
Корпус термостата	Верхний штуцер (со стороны распредвала)	Жёсткий короткий патрубок с изгибом 45°

После монтажа заполните систему тосолом, запустите двигатель и проверьте все стыки на герметичность при рабочей температуре. При обнаружении течей – немедленно заглушите мотор и подтяните хомуты.

Установка кожуха ремня ГРМ на ЗМЗ 406

Перед монтажом убедитесь в отсутствии деформаций и трещин на кожухе, очистите посадочные поверхности от грязи и старого герметика. Совместите крепежные отверстия на детали с резьбовыми гнёздами блока цилиндров и крышки привода ГРМ.

Нанесите тонкий слой термостойкого герметика (например, ABRO GP-201) на стык между верхней и нижней частями кожуха, а также в зоне прилегания к блоку. Фиксируйте элементы последовательно, начиная с нижнего сегмента.

Порядок сборки

Установите нижний кожух, совместив его с штифтами на блоке цилиндров
Затяните болты крепления нижней части (момент 8-10 Н∙м)
Смонтируйте верхний кожух, соединив его с нижним через резиновый уплотнитель
Зафиксируйте верх винтами (4 шт.) к крышке ГРМ и гайками (2 шт.) к кронштейну

Компонент	Артикул	Кол-во
Кожух ремня ГРМ нижний	406-1006090	1
Кожух ремня ГРМ верхний	406-1006070	1
Комплект крепежа	406-1006087	1 набор

Проверьте отсутствие перекосов и зазоров более 0,5 мм между секциями. После затяжки удалите излишки герметика и убедитесь, что кожух не контактирует с ремнём ГРМ или шкивами.

Натяжение и установка зубчатого ремня ГРМ

Правильное натяжение ремня критически важно для синхронной работы распределительного и коленчатого валов. Слишком слабое натяжение вызывает проскальзывание и нарушение фаз газораспределения, а чрезмерно сильное – ускоренный износ подшипников помпы, натяжного ролика и самого ремня.

Для натяжения ремня ГРМ ЗМЗ 406 ослабьте гайку крепления натяжного ролика. Проворачивайте специальный регулировочный болт на корпусе ролика по часовой стрелке (обычно ключом на 13 мм), добиваясь требуемого усилия. После фиксации гайки натяжного ролика проверьте прогиб ремня: при усилии 10 кгс (98 Н) он должен составлять 8-10 мм на участке между распредвалами.

Последовательность установки и контроля

Убедитесь, что метки на шкивах коленвала, распредвалов и маховике точно совмещены с установочными рисками на блоке цилиндров и задней крышке ремня. Проверьте правильность зацепления ремня со всеми шкивами и роликами:

Коленчатый вал → Натяжной ролик
Натяжной ролик → Шкив выпускного распредвала
Выпускной распредвал → Впускной распредвал
Впускной распредвал → Ролик помпы
Помпа → Коленчатый вал

После двух-трех оборотов коленвала ключом (только по часовой стрелке) повторно проверьте совпадение меток и натяжение. Контролируйте состояние ремня каждые 15 000 км пробега, полную замену проводите строго по регламенту (обычно 60 000 км) или при появлении трещин, расслоений, масляных пятен.

Критерий	Нормальное состояние	Требует замены
Прогиб ремня (10 кгс)	8-10 мм	Менее 8 мм / Более 12 мм
Торцевое биение шкивов	До 0.5 мм	Выше 0.5 мм
Состояние зубьев	Четкие, без повреждений	Трещины, сколы, "масляные" пятна

Контроль меток ГРМ после замены помпы

После установки новой помпы двигателя ЗМЗ 406 критически важно проверить совпадение меток газораспределительного механизма. Нарушение синхронизации приведёт к серьёзным повреждениям клапанов и поршневой группы при запуске двигателя.

Проверка выполняется до окончательной фиксации натяжных роликов и натяжителя цепи. Убедитесь, что коленчатый вал зафиксирован в положении ВМТ первого цилиндра (метка на шкиве коленвала совпадает с риской на блоке цилиндров).

Порядок контроля меток

Проверьте метку на звезде коленчатого вала: она должна быть направлена строго вверх.
Убедитесь, что метка на звёздочке распределительного вала (выбитая точка или насечка) совпадает с выступом на корпусе подшипников.
Проконтролируйте положение метки на шестерне масляного насоса: риска должна быть сонаправлена с меткой на блоке цилиндров.

Элемент ГРМ	Правильное положение метки
Шкив коленвала	Совпадает с меткой на блоке цилиндров (ВМТ 1 цилиндра)
Звёздочка распредвала	Точка/насечка напротив выступа корпуса подшипников
Шестерня масляного насоса	Риска параллельна плоскости разъёма блока

Ключевые моменты:

Проворачивайте коленвал только по часовой стрелке за болт крепления шкива.
После двух полных оборотов коленвала повторно проверьте все метки – их совпадение подтверждает правильность сборки.
Если метки сбиты – ослабьте натяжитель цепи и повторите установку звёздочек.

Только после подтверждения синхронизации всех элементов затяните крепёж натяжного ролика и установите защитные кожухи цепи ГРМ.

Монтаж навесного оборудования и воздушного фильтра

После фиксации помпы установите навесное оборудование в обратной последовательности. Наденьте приводной ремень на шкивы генератора, насоса ГУР и помпы, предварительно проверив совпадение меток на шкивах и блоке двигателя. Используйте натяжной ролик для регулировки: ослабьте гайку крепления, оттяните ролик монтажной ломкой, затяните гайку моментом 35–50 Н∙м.

Проверьте натяжение ремня – прогиб на самом длинном участке (между помпой и генератором) должен составлять 10–15 мм при усилии 10 кгс. Залейте охлаждающую жидкость, запустите двигатель и убедитесь в отсутствии посторонних шумов, протечек антифриза из-под помпы и биения ремня.

Установка воздушного фильтра

Очистите посадочную поверхность корпуса фильтра на корпусе дросселя
Закрепите корпус воздушного фильтра болтами (артикул ГР-406-1109010)
Установите гофрированный патрубок воздухозаборника
Наденьте все резиновые воздуховоды с проверкой герметичности хомутов

Компонент	Артикул	Момент затяжки
Болт крепления генератора	14013770	70–80 Н∙м
Гайка натяжного ролика	14014655	35–50 Н∙м
Хомут воздуховода	3301260	3–5 Н∙м

Перед запуском обязательно проверьте уровень антифриза и герметичность соединений патрубков системы охлаждения. При работе двигателя на прогреве контролируйте отсутствие пузырей в расширительном бачке.

Заправка системы охлаждения антифризом

После установки новой помпы и сборки системы охлаждения, приступайте к заливке антифриза. Откройте крышку расширительного бачка и радиатора. Используйте только рекомендованный производителем антифриз (G11, G12 или G12++ для ЗМЗ 406), избегая смешивания разных типов охлаждающих жидкостей.

Заливайте жидкость медленно тонкой струёй до появления уровня чуть выше метки "MIN" на расширительном бачке. Для предотвращения воздушных пробок, на некоторых модификациях требуется временно ослабить штуцер воздухоотводчика на термостате или патрубке дроссельного узла до появления жидкости без пузырей.

Порядок работы

Залейте 80% антифриза через горловину расширительного бачка
Запустите двигатель без крышки бачка на 5-7 минут (до открытия термостата)
Доведите обороты до 2000-2500 об/мин на прогретом двигателе
Долейте антифриз до метки "MAX" при работающем моторе
Заглушите двигатель, закройте крышки и проверьте герметичность соединений

Контрольные точки:

Общий объём системы	10-11 литров
Первоначальная заливка	8-8.5 литров
Рабочее давление	0.7-1.0 бар

Через 2-3 дня эксплуатации обязательно проверьте уровень и долейте антифриз при необходимости – это компенсирует уход воздуха из системы. Следите за отсутствием подтёков в районе помпы и термостата во время первых запусков двигателя.

Последовательность удаления воздушных пробок

Заглушите двигатель и откройте капот после полного остывания мотора. Снимите пластиковый экран двигателя (при наличии) для доступа к патрубкам системы охлаждения. Проверьте уровень антифриза в расширительном бачке – при необходимости долейте жидкость до отметки MAX.

Ослабьте хомут крепления тонкого шланга печки на штуцере дроссельного узла. Снимите шланг со штуцера, предварительно подставив ёмкость для слива 100-200 мл тосола. Держите конец шланга ниже уровня расширительного бачка для контроля выхода пузырей воздуха.

Пошаговый алгоритм прокачки

Запустите двигатель и дайте ему поработать на холостых оборотах
Медленно сжимайте толстые патрубки радиатора рукой для вытеснения воздушных карманов
Дождитесь выхода воздушных пузырей из снятого шланга печки
Продолжайте процедуру до появления равномерной струи антифриза без пузырей
Заглушите мотор и быстро наденьте шланг обратно на штуцер
Затяните хомут крепления шланга
Доведите уровень тосола в бачке до нормы

После запуска прогрейте двигатель до рабочей температуры. Контролируйте показания датчика температуры на приборной панели – стрелка должна стабильно держаться в среднем секторе. Проверьте равномерность прогрева нижнего и верхнего патрубков радиатора рукой (осторожно, чтобы не обжечься!).

Критические ошибки при прокачке:

Откручивание пробки радиатора на горячем двигателе
Использование нештатных шлангов или хомутов
Попытка ускорить процесс повышением оборотов
Недостаточный уровень охлаждающей жидкости в бачке

Повторите процедуру при появлении признаков воздушной пробки: локальный перегрев ГБЦ, бульканье в печке, холодный нижний патрубок радиатора при прогретом моторе. Для сложных случаев используйте специальные прокачные штуцера на термостате или патрубках.

Первый запуск двигателя после замены помпы

Перед запуском двигателя после замены помпы ЗМЗ 406 убедитесь в герметичности системы охлаждения. Проверьте затяжку всех хомутов патрубков, крепёжных болтов помпы и отсутствие подтёков антифриза на соединениях. Доведите уровень охлаждающей жидкости в расширительном бачке до отметки «MAX», предварительно удалив воздушные пробки через специальный штуцер на корпусе термостата.

После запуска двигателя дайте ему поработать на холостых оборотах 5-7 минут. Контролируйте показания датчика температуры на приборной панели: стрелка должна плавно подняться до рабочего диапазона (80-90°C). Внимательно осмотрите место установки помпы, швы прокладки и патрубки на предмет появления течи, особенно в первые 3-4 минуты работы.

Критические этапы проверки

Прогрев до рабочей температуры: Убедитесь, что нижний патрубок радиатора прогревается равномерно – это подтверждает циркуляцию антифриза.
Контроль герметичности: Проверьте зону под помпой, стык с блоком цилиндров и термостат. Капли или пар – сигнал к немедленной остановке двигателя.
Анализ посторонних шумов: Прислушайтесь к звукам со стороны помпы: свист указывает на слабую затяжку ремня ГРМ, гул – на неисправность подшипника.

Важно: При обнаружении течи, перегрева (стрелка в красной зоне) или нехарактерных шумов немедленно заглушите двигатель. Повторный запуск допустим только после устранения причины.

Симптом	Возможная причина	Действия
Течь из-под прокладки	Неправильная установка, дефект прокладки	Подтянуть болты крепления (момент 24 Н·м), при продолжении течи – заменить прокладку
Перегрев при работающей помпе	Воздушная пробка, неисправный термостат	Повторно прокачать систему, проверить термостат
Свист ремня	Слабое натяжение ремня ГРМ	Отрегулировать натяжение согласно спецификации ЗМЗ 406

После успешного прогрева заглушите двигатель, дождитесь остывания и повторно проверьте уровень антифриза. При снижении уровня более чем на 5-7 мм долейте жидкость до нормы. Совершите пробную поездку на 2-3 км, отслеживая температурный режим при нагрузке.

Проверка уровня и доливка антифриза

Контроль уровня охлаждающей жидкости на двигателе ЗМЗ 406 осуществляется через полупрозрачный расширительный бачок, расположенный в моторном отсеке. На его стенки нанесены метки «MIN» и «MAX» – нормальный уровень антифриза должен находиться строго между ними при холодном двигателе. Падение ниже отметки «MIN» приводит к риску перегрева и повреждению помпы.

Работы выполняйте только на остывшем двигателе во избежание ожогов паром! Откручивайте пробку расширительного бачка медленно, давая остаточному давлению стравиться. Используйте антифриз, рекомендованный производителем – смешивание разных типов жидкостей (особенно тосола и G12+) недопустимо.

Порядок действий

Поставьте автомобиль на ровную поверхность, заглушите и остудите двигатель (30-40 минут).
Визуально определите уровень антифриза в бачке относительно меток «MIN»/«MAX».
При необходимости доливки: медленно открутите пробку бачка, предварительно накрыв её ветошью.
Долейте антифриз идентичного типа и цвета до середины между метками (не до края горловины!).
Затяните пробку до упора, запустите двигатель на 2-3 минуты для удаления воздушных пробок.
После повторного остывания проверьте уровень – при значительном падении ищите утечки (радиатор, патрубки, помпа).

Рекомендуемые антифризы для доливки:

Тип	Оригинал/аналог	Артикул
Тосол-А40М	Оригинал ЗМЗ	406-1009110
G11 (зелёный)	Felix ProMix	FE-40G11
G12 (красный)	Sintec EURO	E40L

После доливки проверяйте отсутствие подтёков под автомобилем. Постоянное падение уровня указывает на износ помпы (артикул 406-1307010) или повреждение прокладок.

Контроль герметичности соединений

После установки новой помпы системы охлаждения на двигатель ЗМЗ 406 немедленно проверьте герметичность всех соединений. Залейте в систему охлаждения антифриз до рекомендованного уровня (ориентируясь на метки расширительного бачка), запустите двигатель и прогрейте его до рабочей температуры (около 90°C). Внимательно осмотрите места прилегания помпы к блоку цилиндров, стыки патрубков и шлангов, а также область установки прокладки.

При работающем двигателе проверьте отсутствие протечек в следующих критичных точках:

Стык корпуса помпы и блока цилиндров (особенно по периметру прокладки)
Уплотнительное кольцо сливной пробки (расположенной на корпусе помпы)
Соединения всех патрубков системы охлаждения (подводящих и отводящих)
Зона сальника помпы (свидетельствует о браке или повреждении при установке)

Обнаружив течь:

Остановите двигатель и дайте ему остыть.
Подтяните крепления: равномерно и с умеренным усилием подтяните болты крепления помпы (момент затяжки 15-20 Н·м). Перетяжка может повредить прокладку или корпус.
Проверьте патрубки: убедитесь в правильной установке хомутов и отсутствии перекосов.
Повторите проверку: после подтяжки снова запустите двигатель и осмотрите проблемное место.

Если течь сохраняется после подтяжки, потребуется повторная разборка для диагностики причины (деформация привалочной плоскости, повреждение прокладки, дефект корпуса помпы) и устранения неисправности. Игнорирование протечек антифриза неизбежно приведет к перегреву двигателя и серьезным поломкам.

Проверка на отсутствие течи из-под помпы

После установки новой помпы ЗМЗ 406 запустите двигатель и прогрейте его до рабочей температуры. Повышенное давление в системе охлаждения на горячем моторе выявит возможные дефекты притирки уплотнений. Контролируйте область под насосом визуально, используя фонарь для точного осмотра труднодоступных мест возле шкива и прокладки.

Удерживайте обороты коленвала в диапазоне 2000–2500 об/мин 3–5 минут, создавая максимальную нагрузку на уплотнительные элементы. Обращайте внимание на появление капель тосола на нижней части блока цилиндров, крепежных болтах или приводном ремне. Особенно тщательно проверяйте зону сопряжения корпуса помпы с блоком двигателя по всей окружности.

Критические точки контроля

Дренажное отверстие под помпой: мокрые следы антифриза указывают на выход из строя сальника.
Прокладка: потеки по краям металлической пластины или болтам крепления.
Термостат и патрубки: исключите перетекание жидкости от смежных узлов.

Признак проблемы	Возможная причина
Маслянистые капли у шкива	Износ сальника вала помпы
Радужные пятна на блоке под прокладкой	Неплотное прилегание уплотнителя
Мокрый налет на ремне ГРМ	Разбрызгивание антифриза при вращении

Повторите проверку после полного остывания мотора: утечки могут проявляться только на холодную из-за изменения зазоров в соединениях. Убедитесь в отсутствии влаги на контрольной бумажной салфетке, приложенной к стыкам на 10–15 минут при работающем двигателе.

Проверка работоспособности системы охлаждения

Начинайте с визуального осмотра патрубков, радиатора и соединений на предмет трещин, размягчений, потеков охлаждающей жидкости (ОЖ) или коррозии. Убедитесь в отсутствии масляных пятен на радиаторе и подтеков из-под водяного насоса – помпы ЗМЗ 406 (артикул 406.1307010 или аналог), особенно в зоне дренажного отверстия на ее корпусе.

Проверьте уровень и состояние ОЖ в расширительном бачке на холодном двигателе (должен быть между метками MIN/MAX). Обесцвечивание, масляная пленка или мутность указывают на необходимость замены жидкости. Осмотрите внутренние стенки бачка и крышку – повреждения клапанов крышки нарушают давление в системе.

Диагностика ключевых компонентов

Проверка герметичности системы:
- Запустите двигатель, прогрейте до рабочей температуры (~90°C)
- Внимательно осмотрите все соединения, помпу, радиатор, термостат, печку на предмет активных течей
- Используйте тестер давления (опрессовщик) для создания давления ~1.2-1.5 бар – утечки станут явными
Контроль работы термостата:
- При холодном пуске верхний патрубок радиатора должен быть холодным
- При достижении ~87°C термостат должен открыться – патрубок резко нагреется
- Отсутствие прогрева патрубка указывает на заклинивание термостата в закрытом положении
Проверка помпы (водяного насоса):
- На работающем прогретом двигателе приложите руку к корпусу помпы – сильная вибрация или гул сигнализируют о неисправности подшипника
- Проверьте люфт вала помпы, покачав шкив рукой (допуск – не более 1-2 мм)
- Убедитесь, что шкив вращается без заеданий и проскальзывания ремня
Тестирование вентилятора охлаждения:
- При достижении температуры ~100-105°C вентилятор должен автоматически включиться
- Если вентилятор не срабатывает – проверьте предохранитель, реле, датчик температуры и проводку
- Принудительно подайте напряжение на мотор вентилятора для проверки его работоспособности

Важно! Все проверки выполняйте на остывшем двигателе или с крайней осторожностью при горячем – система находится под давлением! При обнаружении течи из-под помпы (артикул 406.1307010) или характерного шума – необходима ее замена.

Частые ошибки при замене и как их избежать

Неправильная подготовка поверхности перед установкой новой помпы – распространённая проблема. Остатки старой прокладки или герметика на блоке цилиндров приводят к нарушению геометрии прилегания и течи антифриза.

Недопустимо использование герметиков вместо штатной прокладки или совместно с ней. Избыток герметика выдавливается внутрь системы охлаждения, забивает радиатор и каналы, вызывая перегрев двигателя.

Ключевые ошибки и решения

Неправильная затяжка болтов
- Ошибка: Затяжка "по звёздочке" без соблюдения момента и порядка (центральные болты перетягиваются, крайние – недотягиваются).
- Решение: Используйте динамометрический ключ (момент 19-22 Н·м) и затягивайте крест-накрест от центра к краям в 2-3 этапа.
Несовместимость компонентов
- Ошибка: Установка помпы с другим передаточным отношением (например, от ЗМЗ 405) или артикулом, не соответствующим модификации двигателя.
- Решение: Проверяйте артикул старой помпы (406.1307010-10 – базовый) и покупайте аналоги только проверенных брендов (Hepu, Luzar, ПСМ).
Игнорирование состояния смежных деталей
- Ошибка: Не заменяется приводной ремень или натяжной ролик при установке новой помпы.
- Решение: Всегда меняйте ремень ГРМ (арт. 406.1006040) и ролик (арт. 406.1006070) одновременно с помпой – её поломка гарантированно повредит клапана.
Неправильная установка прокладки
- Ошибка: Перекос или смещение прокладки (арт. 406-1307055) при монтаже.
- Решение: Нанесите тонкий слой герметика только на одну сторону прокладки (со стороны блока), используйте монтажные штифты для фиксации.

Список источников

Официальные технические руководства и каталоги запчастей производителей топливных насосов для двигателей ЗМЗ-406. Документация от завода ЗМЗ с техническими характеристиками и схемами установки.

Специализированные автомобильные форумы: обсуждения владельцев автомобилей ГАЗ, Волга и Соболь. Отзывы о замене помпы, рекомендации по выбору аналогов и артикулов оригинальных комплектующих.

Каталоги автозапчастей крупных поставщиков (Exist, Emex, Auto3N)
Видеоинструкции по замене на платформах YouTube и Dzen
Технические обзоры в автомобильных журналах «За рулём» и «Авторевю»
Фотогалереи ремонтных работ в профильных блогах и сообществах VK

Бренд	Артикул	Особенности
ZMZ	406-1307010	Заводской оригинал, стабильное качество
Corteco	05000010	Усиленное армирование, термостойкость
Elring	980.980	Графитовое покрытие, точная штамповка
