Замена порогов ВАЗ 2107 - инструкция и советы
Статья обновлена: 18.08.2025
Пороги ВАЗ 2107 – критически важный элемент кузова, обеспечивающий жесткость конструкции и защиту от деформаций при боковых ударах. Постоянное воздействие влаги, реагентов и механических повреждений неизбежно приводит к их коррозии и разрушению.
Своевременная замена прогнивших порогов напрямую влияет на безопасность пассажиров, сохранность днища и лонжеронов, а также на общий внешний вид автомобиля. Пренебрежение этой процедурой ускоряет разрушение соседних элементов кузова и снижает жесткость силовой структуры.
Данная статья содержит четкую инструкцию по самостоятельной замене порогов ВАЗ 2107 и практические советы по выбору материалов, правильному монтажу и антикоррозийной обработке для максимального срока службы.
Выбор новых порогов: оригинал vs универсальные аналоги
При замене порогов на ВАЗ 2107 встает вопрос: приобрести оригинальные детали от производителя или остановиться на универсальных аналогах. Оригинальные пороги разработаны специально для конкретной модели, что гарантирует идеальную геометрию и соответствие заводским креплениям. Универсальные же варианты требуют подгонки по месту, но предлагают ценовое преимущество.
Ключевой фактор выбора – состояние кузова и требования к ремонту. Если необходима полная сохранность заводских характеристик и простота установки, оригинал предпочтительнее. Для бюджетного восстановления или работы с сильно поврежденными зонами, где требуется индивидуальная подрезка, универсальные аналоги становятся практичным решением.
Критерии сравнения
При оценке вариантов учитывайте следующие аспекты:
- Точность посадки: Оригинальные пороги не требуют доработки. Универсальные необходимо резать и подгибать.
- Толщина металла: Оригинал соответствует заводским нормам (0.8-1 мм). Качество аналогов варьируется – от 0.6 мм (риск коррозии) до 1 мм.
- Антикоррозийная защита: Оригинал имеет грунтовку, но требует дополнительной обработки. Аналоги часто поставляются без покрытия.
| Параметр | Оригинал | Универсальный аналог |
|---|---|---|
| Стоимость | Выше на 40-60% | Низкая |
| Срок поставки | До 7 дней | В наличии |
| Сложность монтажа | Минимальная | Требуется опыт сварки |
Важно: При выборе аналогов проверяйте:
- Соответствие кривизны профиля родным порогам
- Наличие технологических отверстий (крепление обивки, порогов)
- Отсутствие деформаций при транспортировке
Для долговечности независимо от типа порогов: очищайте скрытые полости от окалины после сварки, наносите антикоррозийный состав и герметизируйте стыки.

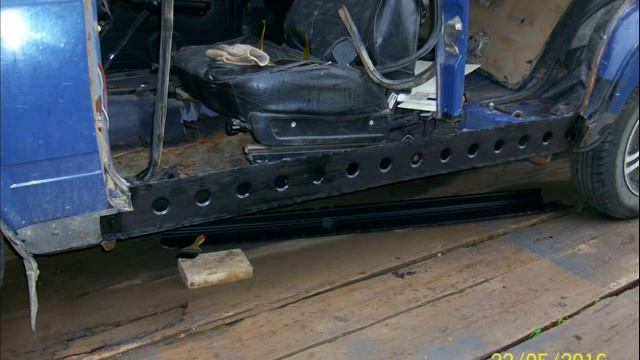

Демонтаж сидений для обеспечения доступа
Перед началом работ по замене порогов необходимо полностью освободить салон от сидений, обеспечив беспрепятственный доступ к зонам крепления. Это критически важный этап, так как монтажные точки порогов часто скрыты под ковровым покрытием и каркасами сидений.
Подготовьте гараж или ровную площадку для складирования снятых элементов – передние кресла громоздкие, а задний диван требует аккуратного хранения во избежание повреждения обивки. Обязательно отключите минусовую клемму аккумулятора, особенно при демонтаже передних сидений с электрооборудованием.
Порядок снятия передних сидений
- Сдвиньте кресло водителя/пассажира максимально вперед
- Открутите 4 гайки крепления задних направляющих ключом на 13 мм
- Переместите сиденье до упора назад
- Снимите передние крепежные гайки аналогичным образом
- Аккуратно выньте кресло через дверной проем, отсоединив при необходимости провода подогрева (если установлен)
Демонтаж заднего дивана
- Нижняя подушка: Резко потяните вверх и на себя у края сиденья для снятия с фиксаторов
- Спинка:
- Открутите 2 гайки крепления в ножном отсеке (ключ 13 мм)
- Снимите болты по краям спинки в зоне боковых обивок
- Приподнимите конструкцию для вывода из пазов кузова
| Элемент | Кол-во крепежей | Инструмент |
|---|---|---|
| Переднее сиденье | 8 гаек (4 на кресло) | Ключ 13 мм, трещотка |
| Задняя подушка | 0 (фиксаторы) | Ручное усилие |
| Задняя спинка | 4 болта + 2 гайки | Ключ 13 мм |
Важно: Помечайте снятые крепежные элементы пакетами с подписями – это ускорит сборку. Проверьте состояние направляющих: при коррозии обработайте их преобразователем ржавчины перед установкой сидений обратно.
Снятие обивки дверей и пластиковых накладок
Демонтаж внутренней обшивки дверей обязателен для обеспечения доступа к креплениям порогов и скрытым элементам кузова. Аккуратность на этом этапе предотвратит повреждение хрупких пластиковых клипс и декоративных элементов.
Подготовьте набор плоских отверток (фигурных и шлицевых), торцевую головку на 10 мм и монтажную лопатку. Рекомендуется снять проводку центрального замка и динамиков перед полным отделением карт дверей от металлической основы.
Порядок демонтажа дверных карт
- Снимите пластмассовый подлокотник, открутив саморезы в углублениях отверткой с крестовым наконечником
- Подденьте монтажной лопаткой декоративную заглушку ручки стеклоподъемника, открутите фиксирующую гайку
- Аккуратно отсоедините корпус наружной ручки, отжав фиксаторы отверткой
- Извлеките пластиковые клипсы по периметру карты, начиная с нижнего края, равномерно поддевая обивку
- Приподнимите карту вверх для освобождения от металлических крючков в верхней части
- Отсоедините разъемы проводов подсветки/электропакета перед полным снятием
Внимание: при снятии клипс удерживайте основание пластика пальцем, чтобы предотвратить вырывание крепежных втулок из ДСП-основы карты. Поврежденные клипсы подлежат замене – заранее приобретите ремкомплект (артикул 2101-8100050).
| Тип крепежа | Кол-во на дверь | Инструмент для демонтажа |
|---|---|---|
| Пластиковые клипсы | 8-10 шт | Монтажная лопатка |
| Саморезы подлокотника | 4 шт | Крестовая отвертка |
| Гайка ручки | 1 шт | Торцевая головка 10мм |
После снятия карт удалите влагозащитную пленку, очистите прилегающие поверхности от герметика и грязи. Пластиковые накладки порогов крепятся саморезами вдоль нижнего края проема – открутите их шлицевой отверткой, предварительно сняв резиновый уплотнитель двери.
Удаление старых уплотнительных резинок проёмов
Тщательно осмотрите старые уплотнители по периметру дверных проёмов, отыскивая участки отслоения или повреждения. Захватите край резинки пальцами или плоской пластиковой монтажкой в зоне наибольшего отрыва.
Медленно и равномерно тяните уплотнитель вдоль паза, сохраняя угол около 45 градусов к поверхности кузова. Избегайте резких рывков – это может порвать резину или оставить фрагменты клея в канавке.
- При сопротивлении материала прогревайте стык строительным феном (температура 60-80°C), размягчая клеевой слой
- Очищайте освободившийся паз сразу после снятия каждого участка, пока клей не затвердел
- Для трудных мест используйте деревянный клин, обёрнутый микрофиброй – он предотвращает царапины на лаке
Внимание: остатки старого клея удаляйте исключительно пластиковым скребком! Металлические инструменты гарантированно повредят краску. Особую осторожность проявляйте возле сварных швов – там покрытие наиболее уязвимо.
Обезжирьте подготовленный паз уайт-спиритом после полного удаления резины и клеевых следов. Проверьте канавку пальцем – поверхность должна быть абсолютно гладкой, без бугорков или липких участков.
Безопасное отсоединение электропроводки в зоне работ
Перед началом демонтажа порогов обесточьте бортовую сеть автомобиля. Это исключит риск короткого замыкания при случайном повреждении изоляции или контакте инструмента с токоведущими элементами. Напряжение в цепи способно вызвать возгорание или вывести из строя электронные компоненты.
Особое внимание уделите жгутам, проходящим через пороги – обычно это проводка задних фонарей, топливного насоса или датчиков уровня топлива. Механическое воздействие при резке металла может повредить провода, поэтому их необходимо физически отвести от зоны обработки после обесточивания.
Порядок действий
- Отсоедините минусовую клемму (-) от аккумулятора, используя ключ на 10 мм. Изолируйте клемму ветошью или специальным колпачком для предотвращения случайного контакта с выводом АКБ.
- Идентифицируйте разъемы проводки в зоне порогов:
- Под задним сиденьем (проводка топливного модуля)
- В нишах задних крыльев (жгуты задних фонарей)
- В дверных проемах (дверная электропроводка)
- Нажмите фиксатор разъема и аккуратно рассоедините колодки без рывков за провода.
- При необходимости демонтажа жгутов:
- Открутите крепежные хомуты ключом на 7-8 мм
- Снимите резиновые уплотнители в местах перехода проводов через кузов
Важные рекомендации:
| Маркировка | Пометьте изолентой парные разъемы перед отсоединением |
| Защита контактов | Оберните отсоединенные колодки полиэтиленом от влаги и грязи |
| Проверка | Убедитесь в отсутствии напряжения на проводах тестером перед работами с металлом |

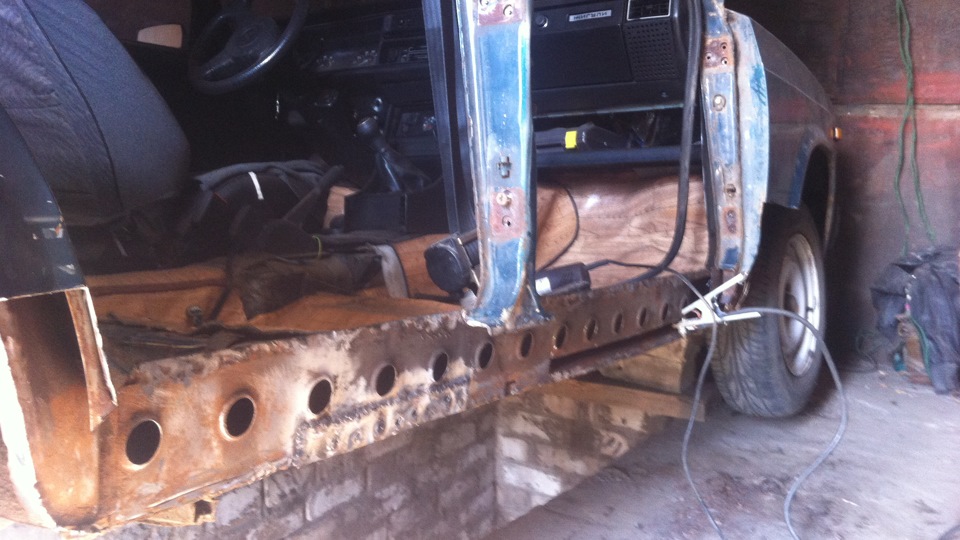

Вырезание сгнивших порогов болгаркой: меры предосторожности
Перед началом резки болгаркой обязательно наденьте защитные очки (лучше маску, закрывающую все лицо) и плотные перчатки из кожи или специального износостойкого материала. Используйте респиратор для защиты органов дыхания от металлической пыли и продуктов коррозии. Убедитесь, что рабочая зона хорошо проветривается – откройте все двери автомобиля или работайте на улице.
Проверьте состояние болгарки: диск должен быть надежно зафиксирован, защитный кожух – правильно установлен и не поврежден. Используйте только отрезные диски по металлу толщиной не менее 1 мм и диаметром, соответствующим инструменту. Уберите из салона и багажника все легковоспламеняющиеся предметы (тряпки, растворители), а также коврики – искры могут вызвать возгорание.
Ключевые этапы безопасной резки
- Разметка и фиксация: Четко обозначьте мелом линии реза за пределами прогнивших участков (с запасом 2-3 см на здоровый металл). Зафиксируйте двери в открытом положении струбцинами или веревкой, исключив случайное захлопывание.
- Контроль глубины реза: Отрегулируйте вылет диска так, чтобы он лишь немного (на 2-3 мм) выступал за толщину порога. Режьте плавно, без сильного нажима – избегайте контакта диска с топливными/тормозными трубопроводами, проводкой или элементами салона под порогом.
- Управление искрами: Направляйте искры от себя и в сторону от автомобиля (используйте защитный экран из негорючего материала при работе возле лакокрасочного покрытия). Делайте перерывы каждые 3-5 минут, чтобы диск и инструмент не перегревались.
Важные запреты:
- Не работайте болгаркой в мокрой одежде, обуви или при повышенной влажности.
- Не снимайте защитный кожух с инструмента ни при каких обстоятельствах.
- Не используйте диски с трещинами, сколами или признаками износа.
| Риск | Мера противодействия |
| Пожар | Огнетушитель или ведро с песком/водой в зоне досягаемости |
| Травма от разрыва диска | Проверка диска на биение перед работой, правильный зажим |
| Поражение током | Исправный удлинитель без повреждений, сухие руки |
После завершения резки дождитесь полной остановки диска перед тем, как класть болгарку. Тщательно уберите металлическую стружку и окалину щеткой – оставшиеся частицы могут вызвать коррозию или повредить покрышки. Осмотрите зону реза на предмет непреднамеренного повреждения смежных элементов кузова.
Зачистка сварочных зон от ржавчины и краски
Тщательно зачистите металл в местах будущей сварки на старом пороге и новой детали. Удалите все следы краски, грунтовки, ржавчины и загрязнений на расстоянии минимум 10-15 мм от края разреза или линии будущего шва. Используйте для этого угловую шлифмашинку (болгарку) с лепестковым кругом или металлической щеткой.
Добейтесь равномерного металлического блеска по всей площади контакта. Особое внимание уделите внутренним полостям и труднодоступным местам стыков – остатки коррозии или покрытий приведут к некачественному провару шва. Контролируйте толщину металла: при глубокой коррозии срежьте поврежденные участки до целого основания.
Ключевые этапы и инструменты
Обязательные действия:
- Полное удаление ЛКП до чистого металла на зоне сварки
- Ликвидация окалины и рыхлой ржавчины
- Обезжиривание поверхности уайт-спиритом после механической обработки
Рекомендуемый инструмент:
| Болгарка с лепестковым кругом | Для грубой зачистки и снятия толстых слоев |
| Насадка-корщетка | Для обработки сложных профилей и кромок |
| Наждачная бумага (Р80-Р120) | Финишная обработка перед сваркой |
| Зубило/молоток | Удаление глубоко въевшейся ржавчины |
Избегайте перегрева металла при зачистке – работайте короткими сессиями с перерывами. После обработки незамедлительно приступайте к сварке, чтобы предотвратить окисление подготовленных поверхностей. При длительном простое повторите обезжиривание.
Примерка новых порогов: контроль геометрии кузова
Перед фиксацией сваркой критически важно выполнить примерку новых элементов. Установите пороги на штатные места, временно зафиксировав их струбцинами или точечной сваркой в 2-3 местах. Добейтесь точного совпадения монтажных отверстий, контуров дверных проемов и линии сопряжения с передними крыльями/задними арками.
Проверьте зазоры по всей длине дверного проема (оптимально 4-5 мм). Дверь должна открываться/закрываться без усилий и перекосов. Убедитесь, что порог плотно прилегает к лонжеронам, стойкам и полу без зазоров и напряжений, которые могут деформировать кузов после полной сварки.
Ключевые этапы контроля геометрии
Используйте рулетку и контрольные точки кузова для проверки симметрии:
- Расстояние между лонжеронами под порогами (допустимое отклонение ±3 мм)
- Диагонали дверных проемов (разница не более 2-3 мм)
- Высота порогов относительно пола с обеих сторон
При выявлении несоответствий:
- Ослабьте временные точки крепления
- Корректируйте положение порога регулировочными клиньями
- Проводите повторные замеры после каждой корректировки
| Контролируемый параметр | Инструмент | Допуск |
| Параллельность порогов | Рулетка | ±2 мм на 1 м длины |
| Зазор дверного проема | Щуп | 4-5 мм по всему периметру |
| Совпадение диагоналей | Рулетка | ≤3 мм разницы |
Только после подтверждения правильности положения выполняйте окончательную прихватку по краям с шагом 80-100 мм. Избегайте перегрева металла точечной сваркой – это может вызвать коробление. Дополнительно проверьте геометрию после прихватки, прежде чем переходить к сплошному шву.
Фиксация порогов струбцинами перед сваркой
Перед началом сварки новый порог необходимо жёстко зафиксировать на кузове автомобиля. Используйте для этого несколько прочных струбцин с широкими губками, чтобы избежать деформации тонкого металла порога. Располагайте их равномерно по всей длине детали, уделяя особое внимание концам и местам сложных изгибов.
Тщательно выровняйте порог относительно лонжеронов, стоек и дверного проёма. Проверьте зазоры с соседними элементами (дверями, крыльями) – они должны быть одинаковыми по всей длине. Убедитесь, что порог повторяет геометрию кузова, не создавая перекосов. Особенно критичны точки крепления передней стойки и заднего крыла.
Порядок действий и контроль
- Начальная фиксация: Закрепите порог минимум двумя струбцинами у переднего и заднего краёв.
- Проверка геометрии: Измерьте диагонали дверного проёма рулеткой. Расхождение не должно превышать 2-3 мм.
- Промежуточные точки: Добавьте струбцины в середине порога и в местах стыковки с усилителями (если они предусмотрены конструкцией).
- Контроль зазора: Обеспечьте равномерный зазор 1-2 мм между кромками нового порога и кузовом для качественного провара шва.
Не начинайте сварку, пока не убедитесь в полном отсутствии смещений при приложении лёгких усилий к порогу. Дополнительно проверьте совпадение монтажных отверстий (если есть) и плотность прилегания к внутренним усилителям. Только надёжно зафиксированная деталь гарантирует сохранение геометрии кузова после сварки.
Точечная прихватка порогов в ключевых точках
Перед полноценной сваркой зафиксируйте новый порог точечными прихватками. Начните с выравнивания детали относительно дверного проёма и стоек кузова, контролируя зазоры (3-5 мм по периметру двери). Убедитесь, что порог плотно прилегает к лонжеронам, усилителям пола и задней арке без перекосов.
Используйте сварочный ток меньшей силы, чем для сплошного шва, чтобы избежать деформации тонкого металла. Прихватывайте порог короткими швами длиной 1-2 см, начиная с самых ответственных зон. После каждой прихватки проверяйте геометрию конструкции и корректируйте положение детали при необходимости.
Ключевые точки для прихватки
- Зоны крепления к лонжеронам (передняя и задняя части порога)
- Стыки с центральной частью пола (особенно возле усилителей под сиденьями)
- Угловые соединения с задней колесной аркой
- Места прилегания к передней стойке кузова (нижняя точка крепления)
- Точки вдоль порога через каждые 15-20 см для равномерного распределения напряжения
Важно: Прихватывайте порог симметрично с обеих сторон автомобиля, чередуя точки крепления. Избегайте перегрева металла – делайте паузы между прихватками. После завершения этапа проверьте работу двери: она должна открываться/закрываться без усилий.

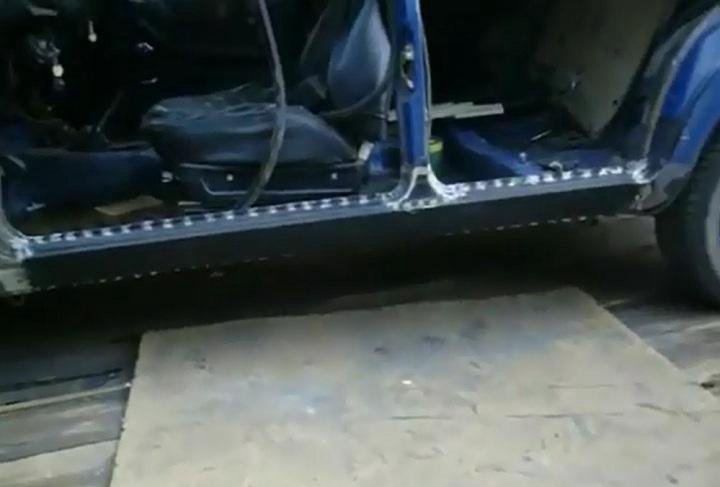

Полнопрофильная сварка швов: техника выполнения
Полнопрофильная сварка подразумевает создание непрерывного герметичного шва по всей длине соединения между порогом и лонжероном/стойкой кузова. Этот метод обеспечивает максимальную прочность и жёсткость конструкции, предотвращая коррозию из-за попадания влаги в стыки. Качество сварки напрямую влияет на безопасность и долговечность ремонта.
Перед началом работ тщательно зачистите зону соединения до чистого металла с обеих сторон (внутренней и внешней), удалите остатки грунтовки, краски и ржавчины. Надёжно зафиксируйте новый порог в правильном положении с помощью струбцин или точечной сварки, контролируя геометрию кузова. Используйте сварочный аппарат MIG/MAG (полуавтомат) с защитным газом (CO₂ или смесь) и проволокой диаметром 0.6-0.8 мм.
Последовательность операций
- Прихватки: Выполните точечные прихватки длиной 1-2 см с шагом 10-15 см по всему периметру стыка. Начинайте с центра порога, двигаясь к краям, чтобы избежать деформации металла.
- Непрерывный шов:
- Ведите горелку под углом 45° к поверхности короткими "ёлочками" (зигзагообразными движениями).
- Контролируйте глубину проплавления: металл должен прогреваться равномерно без прожогов.
- Разбейте длинный шов на сегменты по 5-7 см, сваривая их в шахматном порядке (сначала один участок, затем противоположный) для минимизации термических деформаций.
- Обработка:
- После остывания молотком и наждаком удалите шлак и брызги металла.
- Зашлифуйте шов заподлицо с поверхностью для подготовки под антикоррозионную обработку.
Критические ошибки:
| Ошибка | Последствие |
|---|---|
| Прерывистый шов ("точками") | Появление микротрещин, попадание влаги, ускоренная коррозия |
| Перегрев металла | Деформация кузова, изменение структуры металла |
| Неполное проплавление | Снижение прочности соединения |
Обязательно обработайте сварные швы после завершения: нанесите преобразователь ржавчины, антикоррозийный грунт и мастику. Проверьте герметичность соединения водой перед финишной отделкой.
Обработка сварных швов шлифмашинкой
После завершения сварки порогов на ВАЗ 2107 приступайте к шлифовке соединений. Используйте углошлифовальную машину (болгарку) с диском по металлу зернистостью Р40-Р60. Обязательно наденьте защитные очки, перчатки и респиратор – процесс сопровождается обильным разлетом искр и металлической пыли.
Проверьте качество всех сварных точек перед началом обработки. Недостаточно проваренные участки требуют повторной сварки. Убедитесь в отсутствии горючих материалов в радиусе 5 метров и надежно зафиксируйте автомобиль.
Технология шлифовки
Выполняйте обработку в три этапа:
- Грубая зачистка: срежьте технологические прихватки и выступы металла диском толщиной 1-1.2 мм под углом 30° к поверхности. Двигайте инструмент вдоль шва плавными поступательными движениями без сильного нажима.
- Формирование шва: замените диск на лепестковый (Р80) и выровняйте наплывы, сохраняя естественный рельеф порога. Контролируйте температуру металла – при перегреве делайте паузы.
- Финишная обработка: установите войлочный круг или наждачный диск Р120-Р180 для устранения царапин. Добейтесь плавного перехода между родным металлом и новым швом.
Критические ошибки:
- Использование изношенных или поврежденных дисков
- Перегрев металла с изменением его цвета
- Образование глубоких канавок при шлифовке
- Неполное удаление окалины в зонах стыков
После шлифовки обработайте зоны:
| Участок | Контрольная проверка |
| Стык порога с лонжероном | Отсутствие зазоров более 0.5 мм |
| Зона крепления к стойке | Равномерность прилегания по всей длине |
| Соединение с полом | Плавный переход без ступенек |
Немедленно нанесите грунтовку на обработанные участки – незащищенный металл начинает ржаветь уже через 2-3 часа даже в сухом помещении. Для сложных зон используйте антикоррозийный состав в баллончике с трубкой-распылителем.
Антикоррозийная обработка внутренних полостей
После монтажа новых порогов критически важна защита их внутренних полостей, которые наиболее уязвимы для коррозии из-за скопления влаги, грязи и соли. Без обработки ржавчина быстро разрушит металл изнутри, сводя на нет всю работу по замене.
Используйте специализированные антикоррозийные материалы: восковые или битумно-каучуковые мастики, аэрозоли с длинной трубкой-распылителем либо жидкие составы типа "мовиль". Они должны обладать высокой текучестью для проникновения в труднодоступные зоны и создавать эластичное, влагостойкое покрытие.
Технология обработки
- Подготовка поверхности: Тщательно удалите пыль, металлическую стружку и обезжирьте внутренние полости через технологические отверстия с помощью уайт-спирита или антисиликона.
- Нанесение состава:
- Для аэрозолей: вставьте гибкую трубку в отверстия порога и распыляйте состав, медленно перемещая трубку по всей длине
- Для жидких материалов: используйте шприц-гидротолкатель или масленку с удлинителем
- Распределение состава: После первичной обработки покачайте автомобиль за пороги или постучите по ним резиновым молотком – это поможет мастике равномерно растечься по скрытым полостям.
- Финишная защита: Установите пластиковые заглушки на все технологические отверстия, предварительно смазав их края герметиком.
Важные нюансы: Работы проводите при температуре +10°С и выше. При обработке аэрозолями используйте респиратор и вентилируйте помещение. Контролируйте толщину слоя – избыток материала может заблокировать дренажные каналы.
Грунтовка наружных поверхностей после сварки
Тщательно очистите сварные швы и прилегающие зоны от окалины, брызг металла и следов коррозии. Используйте металлическую щётку, абразивный круг или пескоструйную обработку. Обезжирьте поверхность уайт-спиритом или антисиликоном, удаляя масляные пятна и загрязнения.
Защитите участки кузова, не требующие обработки, малярным скотчем и плёнкой. Обеспечьте хорошую вентиляцию рабочей зоны – используйте респиратор, очки и перчатки. Температура воздуха должна быть выше +10°C при влажности не более 80%.
Технология нанесения грунта
Применяйте травящий эпоксидный грунт для защиты от коррозии в зонах сварки. Тщательно перемешайте состав согласно инструкции производителя. Наносите грунт:
- Равномерным слоем через распылитель (давление 2-3 атм)
- С дистанции 20-30 см перекрёстными движениями
- Особенно плотно на сварные швы и кромки металла
Выдержите межслойную сушку 10-15 минут перед нанесением второго слоя. Полное отверждение происходит за 24 часа. Не шлифуйте поверхность до полного высыхания – проверьте на отсутствие липкости.
| Тип грунта | Время сушки | Особенности |
|---|---|---|
| Эпоксидный | 24 часа | Антикоррозийная защита, влагостойкость |
| Кислотный | 30-40 мин | Химическое травление ржавчины |
Избегайте распространённых ошибок: нанесения на непросушенный металл, неравномерного распыления, игнорирования инструкции по пропорциям смешивания. После полимеризации проверьте покрытие на отсутствие пропусков и наплывов.
Установка ремкомплектов укрепления проёмов
После монтажа новых порогов критически важно установить ремкомплекты укрепления дверных проёмов. Эти элементы восстанавливают геометрию кузова, обеспечивают правильное прилегание дверей и предотвращают перекосы. Без них возможны проблемы с закрыванием дверей, сквозняки и ускоренная деформация кузова.
Перед установкой тщательно очистите зоны крепления от остатков сварки, ржавчины и загрязнений. Проведите пробную примерку ремкомплектов к проёмам – при необходимости скорректируйте форму деталей молотком или болгаркой для идеального прилегания. Убедитесь, что монтажные отверстия совпадают с заводскими точками крепления.
Пошаговый монтаж усилителей
- Фиксация элементов: Прихватите ремкомплекты в 3-4 точках сваркой, начиная с верхних углов. Не делайте сплошных швов на этом этапе.
- Контроль геометрии: Установите двери, проверьте равномерность зазоров (3-5 мм по всему периметру), работу замков и петель. При отклонениях – подкорректируйте положение деталей.
- Окончательная сварка: Проварите усилители по всему контуру прерывистым швом длиной 2-3 см с промежутками 4-5 см. Избегайте перегрева металла.
- Обработка швов:
- Зачистите сварные точки болгаркой с лепестковым кругом
- Нанесите антикоррозийный грунт на все швы и стыки
- Проклейте монтажные швы авторемонтным герметиком
| Типичные ошибки | Последствия | Как избежать |
|---|---|---|
| Сплошная сварка за один проход | Деформация металла, нарушение геометрии | Применять точечную сварку с охлаждением |
| Монтаж без проверки дверей | Перекос проёма, затирание дверей | Тестировать посадку на этапе прихваток |
| Отсутствие антикора | Коррозия стыков через 6-12 месяцев | Обрабатывать швы в 2 слоя с просушкой |
Обязательно дайте кузову полностью остыть после сварки перед финишной обработкой. Используйте ремкомплекты с оцинковкой или наносите защитное покрытие на детали перед установкой – это увеличит срок службы в 2-3 раза. При правильном монтаже усилители гарантируют жёсткость проёмов и правильную работу дверей даже на разбитых дорогах.
Монтаж новых уплотнителей дверных проёмов
Перед установкой тщательно очистите посадочные поверхности кузова от остатков старого клея, ржавчины и загрязнений. Обезжирьте металл специальным составом или уайт-спиритом, затем протрите насухо чистой ветошью. Убедитесь, что новый уплотнитель полностью соответствует конфигурации дверного проёма вашей модели ВАЗ 2107.
Прогрейте уплотнитель строительным феном до 50-60°C для повышения эластичности – это особенно важно при работе в холодном помещении. Начинайте монтаж с верхнего угла проёма со стороны петель, последовательно разматывая рулон и плотно прижимая резину к металлу без натяжения. Контролируйте совпадение технологических отверстий под крепления обшивки.
Пошаговая инструкция фиксации
- Нанесение клея: тонким слоем нанесите автогерметик (типа "88") на тыльную сторону уплотнителя и контактную зону кузова.
- Стартовая точка: зафиксируйте начало ленты в верхнем углу возле петли, придавив на 10 секунд.
- Продольная укладка: ведите резину по периметру, прижимая ладонью каждые 5-7 см. Особое внимание – углам.
- Стыковка: соедините концы в нижней части центральной стойки с нахлёстом 15-20 мм, промазав стык клеем.
- Финишное прикатывание: пройдитесь резиновым валиком по всей длине для устранения воздушных карманов.
Не закрывайте двери минимум 4 часа до полной полимеризации клея. Проверьте равномерность прилегания – зазор между кузовом и уплотнителем не должен превышать 1 мм по всему контуру. При обнаружении пузырей аккуратно подрежьте резину канцелярским ножом и подклейте участок.
Критические ошибки:
- Установка без прогрева резины (риск образования складок)
- Сильное натяжение при монтаже (приведёт к отклеиванию)
- Использование универсальных клеев вместо термостойких автогерметиков
- Закрытие дверей до окончательного высыхания клеевого слоя
Для проверки качества монтажа проведите тест: вложите полоску бумаги между уплотнителем и кузовом, закройте дверь. При правильной установке лист вытягивается с ощутимым сопротивлением, но не рвётся. Слишком слабый контакт потребует дополнительной проклейки участка.
Восстановление заводских отверстий под крепежи
После демонтажа старого порога и подготовки кузова критически важно восстановить точное расположение монтажных отверстий для нового элемента. Отверстия часто повреждаются коррозией или деформируются при удалении старого металла. Их точное восстановление обеспечивает правильную геометрию кузова и надежное крепление порога.
Работа требует аккуратности и точных замеров. Используйте заводские отверстия на противоположной стороне кузова, сохранившиеся фрагменты старого порога с отверстиями или техническую документацию (при наличии) в качестве эталона. Неправильно расположенные крепежи приведут к перекосу порога и проблемам с установкой дверей, крыльев.
Пошаговая инструкция по восстановлению отверстий
1. Определение точного расположения:
- Тщательно очистите зону крепления от ржавчины, старого герметика и загрязнений.
- Приложите новый порог к кузову, временно фиксируя его струбцинами. Совместите его по всем контрольным точкам (передняя стойка, заднее крыло, порог в районе центрального столба).
- Через технологические отверстия в новом пороге или по его краю маркером перенесите центры будущих отверстий на кузов. Второй вариант – использовать старый порог (если цел) как шаблон.
2. Подготовка к сверлению:
- Снимите новый порог. Проверьте точность разметки, сравнив расположение меток с контрольными точками кузова (стыки с другими элементами).
- Используя керн и молоток, нанесите четкие углубления (керны) точно по центру каждой размеченной точки. Это предотвратит соскальзывание сверла.
- Подберите сверло по металлу, строго соответствующее диаметру крепежных болтов (обычно 8 мм для ВАЗ 2107).
3. Сверление отверстий:
- Надежно закрепите сверло в дрель или шуруповерт.
- Сверлите строго вертикально, начиная на низких оборотах. Прижмите инструмент плотно, чтобы сверло не "гуляло".
- Используйте смазочно-охлаждающую жидкость (масло, WD-40) для облегчения сверления и защиты от перегрева.
- Сверлите аккуратно, без избыточного давления, чтобы не повредить тонкий металл кузова.
- После прохождения металла удалите заусенцы вокруг отверстия напильником или зенковкой.
4. Обработка и защита:
- Очистите область вокруг каждого нового отверстия от металлической стружки и пыли.
- Тщательно обработайте внутреннюю поверхность каждого отверстия и прилегающую зону кузова (5-10 мм вокруг) преобразователем ржавчины, даже если видимой коррозии нет.
- Нанесите на обработанные участки антикоррозийный грунт. Дайте ему полностью высохнуть согласно инструкции.
- Перед окончательной установкой порога обязательно нанесите на резьбу крепежных болтов графитовую смазку или мовиль для предотвращения закисания.
Критические моменты:
| Проблема | Решение |
| Старое отверстие сильно разбито или корродировало | Аккуратно вырежьте поврежденный участок. Изготовьте и приварите заплатку из аналогичной стали. Разметьте и просверлите новое отверстие в заплатке по описанной методике. |
| Отсутствуют ориентиры для разметки | Используйте сохранившееся отверстие на симметричной стороне кузова для замеров. Крайне желательно найти эталон (другой автомобиль, старый порог, чертеж). |
| Неточность позиционирования порога | Не фиксируйте порог окончательно до проверки зазоров с дверью и крыльями. При необходимости ослабьте болты, скорректируйте положение и только затем затяните окончательно. |
Покраска порогов в цвет кузова: подготовка поверхности
Качественная подготовка поверхности – абсолютно необходимый этап для получения долговечного и эстетичного лакокрасочного покрытия порогов. Пропуск или небрежность на этой стадии гарантированно приведут к быстрому отслоению краски, появлению ржавчины и необходимости переделывать работу.
Основная задача подготовки – создать идеально чистую, сухую, обезжиренную и шероховатую (для лучшей адгезии) поверхность металла перед нанесением грунтовки и краски. Любые остатки старого покрытия, коррозии, грязи, масла или влаги станут причиной дефектов.
Этапы подготовки поверхности
1. Очистка от загрязнений:
- Тщательно вымойте пороги и прилегающие участки кузова с помощью автомобильного шампуня и воды, уделяя внимание труднодоступным местам, скобам и внутренним полостям.
- Используйте щетки разной жесткости для удаления стойкой грязи, дорожных реагентов, битумных пятен.
- Полностью высушите поверхность сжатым воздухом или чистой ветошью.
2. Удаление старого ЛКП и коррозии:
- Механический способ (предпочтительный): Используйте углошлифовальную машинку (УШМ, "болгарку") с лепестковым зачистным кругом (P60-P120) или абразивные щетки-насадки для дрели/шуруповерта. Снимите всю старую краску, преобразователь ржавчины, грунт до чистого металла. Особенно тщательно обработайте участки с коррозией, удалив рыхлую ржавчину.
- Химический способ (дополнительный): Применяйте смывку для старой краски или преобразователь ржавчины строго по инструкции производителя. После обработки химией поверхность обязательно промойте большим количеством воды и просушите.
3. Обезжиривание:
После механической обработки протрите всю зачищенную поверхность и прилегающие зоны обезжиривателем (антисиликоном, уайт-спиритом, специальным автомобильным обезжиривателем) с помощью чистой, безворсовой салфетки. Двигайтесь в одном направлении, меняя салфетки по мере загрязнения.
4. Грунтование:
| Тип грунта | Назначение | Особенности нанесения |
| Кислотный (протравливающий) грунт | Обеспечивает химическую защиту от коррозии на "голом" металле | Наносится первым тонким слоем на чистый металл. Не шлифуется. Сверху обязательно наносится акриловый грунт. |
| Акриловый грунт-наполнитель | Выравнивает мелкие риски, улучшает адгезию, создает основу под краску | Наносится поверх кислотного грунта или на старую, стабильную краску. Требует шлифовки перед покраской. |
Наносите грунт в 2-3 тонких слоя с межслойной сушкой согласно времени, указанному производителем. Используйте респиратор и обеспечьте хорошую вентиляцию.
5. Шлифовка грунта:
- После полной полимеризации акрилового грунта (время указано в инструкции) приступайте к шлифовке.
- Используйте наждачную бумагу с зернистостью P400-P500 для сухой шлифовки или P600-P800 для мокрой шлифовки (с водой и мыльным раствором).
- Шлифуйте до получения идеально ровной, матовой поверхности без шагрени и переходов. Избегайте прошлифовки до металла или нижних слоев грунта.
- Тщательно удалите шлифовальную пыль сжатым воздухом и чистой ветошью, смоченной в обезжиривателе (антистатике).
Нанесение защитной мастики на скрытые полости
После установки новых порогов критически важно обработать их внутренние полости антикоррозийной мастикой. Эти скрытые зоны наиболее уязвимы для влаги и грязи, а без защиты быстро начнут ржаветь изнутри. Используйте специальную битумную или восковую мастику для скрытых полостей с высокой проникающей способностью и длительным сроком службы.
Перед нанесением тщательно обезжирьте внутренние поверхности порогов растворителем или уайт-спиритом через технологические отверстия. Убедитесь, что полости полностью сухие – остатки влаги под слоем мастики спровоцируют коррозию. Для нанесения потребуется специальный пистолет с удлиненной гибкой трубкой, позволяющей обработать труднодоступные участки.
Порядок обработки
- Встряхните баллон с мастикой 2-3 минуты для однородности состава
- Закрепите аппликаторную трубку на пистолете и вставьте в монтажные отверстия порога
- Начинайте распыление с дальних участков, плавно перемещая трубку к отверстиям
- Контролируйте толщину покрытия – избыток мастики может закупорить дренажные каналы
- Обработайте зоны сварных швов и стыков дополнительным слоем
Ключевые рекомендации: Работайте при температуре выше +10°C для оптимальной адгезии. Не используйте обычную подкрылковую мастику – она слишком густая для внутренних полостей. Проверяйте состояние дренажных отверстий после обработки – они должны оставаться открытыми для отвода конденсата.
Контроль качества: Через 24 часа после нанесения проверьте покрытие эндоскопом через технологические отверстия. Мастика должна образовывать равномерный блестящий слой без пропусков и наплывов. Особое внимание уделите нижним кромкам порога и зонам крепления к лонжеронам.
Установка пластиковых накладок и декора
После завершения монтажа металлических порогов и полного высыхания защитного покрытия (антикора, краски), подготовьте поверхность к установке пластиковых элементов. Тщательно очистите зону монтажа от пыли, грязи и технических жидкостей с помощью обезжиривателя – это критически важно для надежной адгезии клейких материалов и предотвращения отслоения накладок.
Проведите сухую примерку пластиковых накладок, убедившись в точном соответствии их геометрии контурам порога и отсутствии перекосов. Если накладка фиксируется саморезами (штатный вариант для ВАЗ 2107), заранее отметьте маркером точки сверления отверстий в металле порога, избегая зон сварных швов и внутренних усилителей конструкции.
Ключевые этапы монтажа
Фиксация накладок:
- Снимите защитную пленку с внутренней стороны декоративной накладки (если используется двусторонний скотч).
- Приложите элемент к порогу, совместив края, и с усилием прижмите по всей длине для активации клеевого слоя.
- Для саморезов: просверлите отмеченные отверстия сверлом Ø3-4 мм, обработайте края антикором, закрепите накладку винтами с пресс-шайбой.
Дополнительные рекомендации:
- При термофене аккуратно прогревайте гнутые участки накладок для точного прилегания к радиусным изгибам порога.
- Используйте крепеж с антикоррозийным покрытием – оцинкованные саморезы или с кадмиевым напылением.
- Проверьте зазор между накладкой и дверным проемом: при закрытой двери исключите трение об уплотнитель.
| Тип крепления | Преимущества | Недостатки |
| Двусторонний скотч | Быстрый монтаж, отсутствие сверления | Риск отклеивания зимой |
| Саморезы | Максимальная надежность | Необходимость сверления, риск коррозии |
Обработка стыков герметиком для гидроизоляции
Перед нанесением герметика тщательно обезжирьте зоны стыков ацетоном или уайт-спиритом, удаляя остатки сварки, грязь и ржавчину. Просушите поверхность сжатым воздухом или чистой ветошью – малейшая влажность нарушит адгезию. Защитите прилегающие участки кузова малярным скотчем, чтобы избежать случайного попадания состава на лакокрасочное покрытие.
Нанесите антикоррозийный грунт на обработанные металлические кромки тонким равномерным слоем. Используйте исключительно автомобильный герметик на полиуретановой основе (например, Teroson PU 922 или аналог), устойчивый к вибрациям и перепадам температур. Наполните монтажный пистолет картриджем, срежьте носик под углом 45° согласно требуемой толщине шва – обычно достаточно отверстия 3-5 мм.
Технология нанесения
- Держите пистолет перпендикулярно шву, плавно выдавливая состав непрерывной полосой
- Начинайте от задней кромки порога, ведя линию к переднему лонжерону без разрывов
- Контролируйте толщину слоя: 2-3 мм для вертикальных стыков, 4-5 мм – для горизонтальных
Сразу после заполнения шва смочите резиновый шпатель мыльной водой и разровняйте герметик, формируя вогнутый профиль. Удалите защитную ленту до застывания состава. Соблюдайте время полимеризации (указано на упаковке), обычно 24 часа до контакта с водой. Для проверки герметичности через 3 дня полейте швы из шланга – влага внутри салона сигнализирует о дефектах.
| Тип соединения | Рекомендуемая ширина шва | Особенности обработки |
|---|---|---|
| Стык порога с лонжероном | 8-10 мм | Промазать внутренний край до монтажа порога |
| Крепление к днищу | 6-8 мм | Обязательное грунтование фланцев |
Важно: Работайте при температуре +10...+25°C – холод снижает эластичность герметика. Излишки незатвердевшего состава удаляйте ветошью с уайт-спиритом. Ежегодно проверяйте состояние швов при сезонном ТО, локально восстанавливая поврежденные участки.
Подключение электропроводки и проверка систем
Перед финальной сборкой салона тщательно проложите все жгуты проводки через технологические отверстия в новых порогах, избегая перегибов и натяжения. Восстановите разъемы датчиков дверей, освещения салона и топливного модуля согласно цветовой маркировке проводов. Особое внимание уделите герметизации мест прохода проводов через металл – используйте резиновые уплотнители или термоусадочные трубки.
Обязательно проверьте целостность изоляции на участках, близких к зоне сварки – оплавленные или поврежденные провода немедленно замените. Восстановите массовые точки кузова в районе порогов, зачистив металл до блеска и обработав контакты антикором. Убедитесь, что жгуты не контактируют с острыми кромками и надежно зафиксированы пластиковыми хомутами.
Порядок подключения и диагностики
Выполняйте коммутацию в строгой последовательности:
- Проводка задних фонарей (стоп-сигналы, габариты, поворотники)
- Датчики уровня топлива и топливный насос
- Освещение салона и пороговые светильники
- Электроприводы стеклоподъемников (при наличии)
- Датчики задних тормозных механизмов
После подключения проверьте системы в следующем порядке:
- Электропитание: напряжение АКБ на клеммах, отсутствие КЗ
- Освещение: работа габаритов, стоп-сигналов, поворотников
- Топливная система: показания датчика уровня, работа бензонасоса
- Дополнительные цепи: подсветка салона, звук "непристегнутого ремня"
| Система | Метод проверки | Критерий исправности |
|---|---|---|
| Задние фонари | Включение зажигания + активация световых режимов | Отсутствие замыканий, корректное свечение всех секций |
| Датчик топлива | Запуск двигателя + контроль показаний на панели | Плавное изменение уровня при покачивании авто |
| Массовые контакты | Замер сопротивления мультиметром | Показания ≤ 0.5 Ом между кузовом и клеммой |
| Защита проводки | Визуальный осмотр | Отсутствие перетираний, расстояние до сварочных швов ≥ 50 мм |
При обнаружении неполадок отключите АКБ и прозвоните проблемные цепи тестером. Обязательно проверьте работу стеклоподъемников и центрального замка (если провода проходили через пороги) – заедание тросов может указывать на пережатую проводку.
Установка сидений и финальная сборка салона
После завершения сварки и антикоррозийной обработки новых порогов приступайте к монтажу сидений. Проверьте целостность крепежных скоб на днище кузова – при необходимости зачистите резьбовые отверстия метчиком. Убедитесь, что направляющие механизма регулировки сидений не деформированы и свободно перемещаются по полозьям.
Установите передние сиденья на штатные места, совместив крепежные проушины с отверстиями в кузове. Фиксируйте болты в последовательности "крест-накрест", постепенно затягивая их динамометрическим ключом с усилием 25-30 Н·м. Проверьте плавность хода регулировочного механизма и отсутствие перекосов.
Порядок финальной сборки
- Смонтируйте пороги в следующей последовательности:
- Установите пластиковые заглушки крепежных отверстий
- Закрепите резиновые уплотнители дверных проёмов
- Прикрутите декоративные накладки порогов саморезами
- Восстановите напольное покрытие:
- Уложите шумоизоляцию без зазоров
- Растяните ковровое покрытие, совместив отверстия с крепежными шпильками
- Зафиксируйте обшивку штатными гайками с шайбами
- Установите задний диван, защелкнув фиксаторы на кузовных кронштейнах
Критические моменты контроля: проверьте отсутствие зазоров между порогами и стойками кузова, герметичность уплотнителей дверей, корректную работу ремней безопасности. Обязательно протестируйте все положения регулировки сидений – посторонние скрипы или заедания свидетельствуют о необходимости корректировки.
| Элемент | Тип крепежа | Момент затяжки (Н·м) |
|---|---|---|
| Передние сиденья | Болт М8 | 25-30 |
| Декоративные накладки | Саморезы 4.2х16 | До упора |
| Ковровое покрытие | Гайка М6 | 8-10 |
Диагностика открывания/закрывания дверей после ремонта
После замены порогов на ВАЗ 2107 крайне важно тщательно проверить работу всех дверей – их открывание и закрывание. Качественно установленные новые пороги не должны создавать препятствий или перекосов. Проблемы чаще всего возникают из-за нарушения геометрии дверного проема в процессе сварки или некорректной установки самого порога относительно штатных точек крепления.
Неполное закрывание, заедание, свист на ходу, необходимость прилагать излишнее усилие или, наоборот, самопроизвольное открывание – все это признаки возможных проблем, требующих диагностики и регулировки. Игнорирование этих симптомов приведет к ускоренному износу петель, замков, повреждению уплотнителей и коррозии вновь установленных элементов.
Проверка и регулировка
Начните диагностику с визуального осмотра зазоров между дверью и кузовом по всему периметру проема. Зазоры должны быть равномерными. Особое внимание уделите области прилегания двери к новому порогу и стойкам кузова. Проверьте, нет ли выступающих частей сварных швов или деформированных кромок порога, мешающих движению двери.
| Симптом | Возможная причина | Действие |
|---|---|---|
| Дверь не закрывается до конца |
|
|
| Дверь закрывается с усилием |
|
|
| Дверь открывается туго или с заеданием |
|
|
| Дверь не держится закрытой (самооткрывается) |
|
|
| Свист ветра при движении |
|
|
Дополнительные проверки:
- Состояние петель: Осмотрите петли на предмет трещин, люфтов в осях. Люфт свидетельствует об износе втулок или осей.
- Работа замка: Проверьте плавность работы замка с внутренней и наружной ручки. Убедитесь, что язычок замка легко заходит в ответную часть и надежно фиксируется.
- Провис двери: Откройте дверь примерно на 45 градусов и попробуйте приподнять ее за наружный край. Если ощущается заметный люфт вверх-вниз, петли требуют ремонта (замена втулок, осей) или замены.
- Уплотнители: Внимательно осмотрите уплотнитель по всему контуру двери. Убедитесь, что он не замялся, не порвался во время ремонта и плотно прилегает к кузову по всему периметру. Особенно тщательно проверьте стык с новым порогом.
Ключевой момент: Большинство проблем после замены порога связано именно с геометрией дверного проема. Если в процессе сварки порог был установлен с перекосом или выше/ниже штатного уровня, устранить проблемы регулировкой петель и замков будет очень сложно или невозможно. В этом случае потребуется демонтаж двери и правка каркаса кузова для восстановления правильной геометрии проема.
Регулировка дверных петель при необходимости
После замены порогов геометрия кузова в районе дверных проемов может измениться, что часто приводит к неправильному прилеганию дверей. В таком случае возникает необходимость в регулировке дверных петель для обеспечения правильного закрывания и предотвращения сквозняков и шума.
Регулировка осуществляется путем ослабления крепежных болтов петель и перемещения двери в нужном направлении. Дверь можно сдвигать вверх-вниз, вперед-назад, а также изменять ее наклон. Это позволяет добиться равномерных зазоров и плотного прилегания к уплотнителю.
Необходимые инструменты:
- Ключ рожковый на 13
- Торцовый ключ на 13 с удлинителем
- Домкрат или монтировка с деревянным бруском
- WD-40 для обработки закисших болтов
Порядок работ:
- Обработайте резьбовые соединения петель WD-40 за 10-15 минут до начала работ.
- Ослабьте болты крепления петель к стойке кузова (верхние и нижние). Не выкручивайте полностью!
- Для вертикальной регулировки:
- Поддомкратьте дверь деревянным бруском при необходимости подъема
- Постукивайте киянкой по петлям для опускания
- Для горизонтального смещения двигайте дверь руками вдоль оси петель.
- После выставления положения последовательно затяните все болты крест-накрест.
Контроль качества:
| Параметр | Норма |
|---|---|
| Зазор по периметру двери | 3-5 мм, равномерный по всему контуру |
| Прилегание уплотнителя | Полное по всей длине без зазоров |
| Ход двери | Плавное открывание/закрывание без усилий |
Важно: Регулируйте петли при полной сборке двери (с стеклом и обшивкой). При сильном износе штырей или втулок замените петли полностью.
Проверка отсутствия зазоров в местах стыковки
После фиксации нового порога сваркой или болтами тщательно осмотрите все линии сопряжения с кузовом. Особое внимание уделите зонам крепления к стойкам, лонжеронам и днищу – именно там чаще всего возникают нежелательные промежутки. Используйте яркий источник света, направленный с внутренней стороны конструкции, для выявления даже минимальных просветов.
Пройдитесь пальцем в защитной перчатке вдоль каждого шва, контролируя плотность прилегания металла. Любая неровность или «ступенька» между поверхностями, а также визуально заметная щель – признаки недостаточной подгонки детали. При обнаружении дефектов немедленно прекратите работу и устраните причину расхождения.
Критические точки контроля
- Стык с передней стойкой: проверьте зону возле крепления петли двери – зазор не должен превышать 0,5 мм.
- Примыкание к порогу задней двери: убедитесь в плавном переходе без перепадов высот.
- Соединение с центральной частью пола: просветы недопустимы из-за риска коррозии.
- Точки крепления к лонжеронам: зазоры в этих местах нарушают жесткость кузова.
| Тип дефекта | Способ устранения |
|---|---|
| Локальный зазор до 2 мм | Досварка шва с заполнением промежутка |
| Неравномерный прижим по всей длине | Корректировка положения порога с последующей переустановкой |
| «Прогиб» центральной части | Добавление временных подпорок и усиление сварки |
Важно: перед финишной герметизацией и антикоррозийной обработкой обязательно проверьте стыки повторно после устранения всех выявленных недостатков. Использование монтажной пены или герметика для маскировки зазоров категорически запрещено – это снижает прочность соединения и ускоряет ржавление.
Ошибки при резке: как избежать деформации кузова
Неправильная резка старых порогов – основная причина перекосов кузова ВАЗ 2107. Нарушение геометрии приводит к проблемам с закрыванием дверей, люка топливного бака, капота и ухудшению управляемости. Ключевые риски возникают при игнорировании фиксации кузова, использовании неверного инструмента или спешке.
Деформации часто необратимы без дорогостоящего стапеля. Соблюдение правильной технологии резки критически важно для сохранения жесткости конструкции и безопасности дальнейшей эксплуатации автомобиля.
Распространенные ошибки и способы их предотвращения
- Отсутствие фиксации кузова:
- Ошибка: Резка без жесткого закрепления автомобиля на козлах или стапеле.
- Решение: Обязательно установите машину на ровную площадку с опорой на лонжероны и пороги вне зоны работ. Используйте распорки в дверных проемах.
- Сплошной рез вместо сегментного:
- Ошибка: Вырезание всего порога одним куском.
- Решение: Делите порог на участки 20-30 см. Последовательно режьте и снимайте каждый фрагмент, контролируя геометрию.
- Использование грубого инструмента:
- Ошибка: Применение автогена или толстых абразивных дисков (более 2 мм).
- Решение: Только болгарка с тонким диском (1-1.6 мм). Газовый резак запрещен – вызывает тепловую деформацию.
- Рез без предварительной разметки:
- Ошибка: Начало работ "на глаз", повреждение внутренних усилителей.
- Решение: Тщательно разметьте линии реза мелом, отступив 1-2 см от сварных швов. Проверьте расположение скрытых полостей.
Правильная технология резки
- Подготовка: Зафиксируйте кузов, снимите двери, сиденья и пороги. Нанесите контрольные метки мелом на несрезаемых участках.
- Инструмент: УШМ с диском 1 мм, защитные очки, перчатки. Запрещено использовать молоток или зубило для отрыва металла.
- Процесс:
- Режьте короткими (5-7 см) участками под углом 90° к поверхности.
- Чередуйте стороны: левый сегмент – правый сегмент – центральная часть.
- Делайте перерывы для остывания металла (не допускайте покраснения кромок).
- Контроль геометрии: После снятия каждого фрагмента замеряйте диагонали дверных проемов рулеткой. Допустимое отклонение – не более 3 мм.
| Параметр контроля | Норма для ВАЗ 2107 (мм) | Инструмент |
|---|---|---|
| Диагональ проема передней двери | 1325±2 | Рулетка/мерная лента |
| Диагональ проема задней двери | 1120±2 | Рулетка/мерная лента |
| Расстояние между креплениями стоек | 1362±2 | Штангенциркуль |
При отклонениях более 5 мм немедленно установите временные распорки из профильной трубы. Если геометрия нарушена критически – прекратите работу и обратитесь к специалистам со стапелем. Последующая сварка нового порода не исправит перекос, а зафиксирует его.
Способы защиты смежных элементов от сварочных брызг
При сварке новых порогов на ВАЗ 2107 неизбежно образуются разлетающиеся раскалённые частицы металла. Эти брызги способны повредить лакокрасочное покрытие, пластиковые детали салона, электропроводку и резиновые уплотнители, расположенные вблизи зоны работ. Недостаточная защита приводит к дополнительным затратам времени и средств на устранение последствий.
Эффективная изоляция соседних поверхностей – обязательный этап подготовки к сварочным работам. Используйте комбинацию методов в зависимости от доступности защищаемых элементов и их термостойкости. Соблюдение мер безопасности предотвратит возгорание и сохранит целостность неповреждённых участков кузова.
Основные методы защиты
- Термостойкие экраны: Листы асбеста, специальные сварочные одеяла или тонкие металлические пластины, закреплённые струбцинами. Закрывают двери, стойки кузова, проёмы.
- Огнестойкая мастика или паста: Наносится толстым слоем на края сварного шва, торцы деталей, резьбовые соединения. Легко удаляется после завершения работ.
- Влажные ветошь или картон: Плотная хлопковая ткань (например, брезент), обильно смоченная водой, или картонные листы. Раскладываются на полу салона, сиденьях, в подкапотном пространстве. Требуют постоянного увлажнения.
- Съемные элементы: Демонтаж резиновых уплотнителей дверей, ковриков, пластиковых накладок порогов, участков проводки в зоне риска до начала сварки.
Дополнительные рекомендации:
- Защищайте топливные и тормозные магистрали в подколёсных арках в первую очередь – используйте металлические экраны.
- Накройте аккумулятор и клеммы плотной несинтетической тканью во избежание короткого замыкания.
- Проверяйте отсутствие тлеющих частиц под защитными материалами каждые 5-7 минут работы.
- Используйте сварочные зажимы ("массу") максимально близко к точке сварки для снижения разбрызгивания.
Оптимальный выбор толщины металла для замены
Толщина металла напрямую влияет на долговечность и эксплуатационные характеристики новых порогов. Слишком тонкий лист быстро деформируется и подвержен коррозии, а чрезмерно толстый создает избыточную нагрузку на кузов, усложняет формовку и сварку.
Для ВАЗ 2107 оптимальной считается толщина 1.0–1.2 мм. Это компромисс между заводскими параметрами (оригинальные пороги – 0.8–1.0 мм) и усиленной защитой от коррозии. Такой металл сохраняет гибкость для точной подгонки, но лучше сопротивляется механическим повреждениям и ржавчине.
Критерии выбора и практические рекомендации
Учитывайте ключевые факторы:
- Климат и дорожные условия: Для регионов с высокой влажностью или зимней обработкой дорог реагентами предпочтительнее 1.2 мм.
- Способ крепления: При точечной сварке или частичной замене фрагментов используйте толщину идентичную оригиналу (1.0 мм).
- Тип металла: Выбирайте холоднокатаную сталь с антикоррозийным покрытием (оцинковка, грунт).
| Толщина (мм) | Плюсы | Минусы | Применение |
|---|---|---|---|
| 0.8 | Легкий вес, простота обработки | Низкая прочность, быстро ржавеет | Только для косметического ремонта |
| 1.0 | Баланс гибкости и ресурса, близок к заводскому | Требует усиленной антикоррозийной обработки | Стандартная замена для городской эксплуатации |
| 1.2 | Повышенная прочность, долговечность | Сложнее гнуть, увеличивает массу | Для бездорожья, регионов с агрессивной средой |
| 1.5+ | Максимальная жесткость | Риск перегрузки петель, сложность сварки | Не рекомендуется – нарушает геометрию кузова |
Важные нюансы:
- Избегайте металла толщиной свыше 1.5 мм – это приводит к перекосу дверей и ускоренному износу петель.
- Проверяйте качество кромок листа: заусенцы и неровности усложнят подгонку.
- Обязательно обработайте скрытые полости антикором после установки, независимо от толщины.
Меры предосторожности при работе с кузовным герметиком
Кузовные герметики содержат летучие органические соединения и химические компоненты, представляющие опасность при вдыхании или контакте с кожей. Несоблюдение правил безопасности может привести к острым отравлениям, химическим ожогам или аллергическим реакциям.
Работа с неправильно подготовленными поверхностями или игнорирование техники нанесения снижает адгезию материала и сокращает срок службы ремонта. Пренебрежение противопожарными нормами создает риск возгорания из-за горючести большинства составов.
Обязательные требования:
- Вентиляция: Работайте только в проветриваемом гараже или на улице. При отсутствии вытяжки используйте принудительную вентиляцию
- СИЗ:
- Респиратор с фильтром А1В1Е1К1 (против паров и аэрозолей)
- Плотные нитриловые перчатки
- Защитные очки без перфорации
- Закрытая одежда из плотной ткани
- Обработка кожи: При попадании состава - немедленно удалить сухой тряпкой, промыть мыльным раствором. Не использовать растворители!
- Пожарная безопасность: Уберите источники открытого огня (горелки, сварочное оборудование), отключите аккумулятор автомобиля. Запрещено курение в радиусе 5 м.
Храните герметик в оригинальной таре при температуре от +5°C до +25°C. Затвердевшие остатки удаляйте механическим способом - растворители разрушают структуру свежего слоя при последующем нанесении.
Вентиляция рабочей зоны при антикоррозийной обработке
Антикоррозийные составы (грунты, мастики, преобразователи ржавчины) выделяют токсичные летучие органические соединения и взрывоопасные пары растворителей. Концентрация этих веществ в закрытом пространстве гаража или бокса создает прямую угрозу здоровью: вызывает головокружение, химические ожоги дыхательных путей, отравление, а при достижении критической концентрации – риск возгорания или взрыва.
Эффективная вентиляция обязательна на всех этапах работ – от нанесения препаратов до полного высыхания слоев. Минимально допустимый воздухообмен составляет 5-6 объемов помещения в час. Естественного проветривания через открытые ворота недостаточно: требуется принудительная вытяжка с механическим удалением загрязненного воздуха и организацией контролируемого притока свежего потока с противоположной стороны зоны обработки.
Ключевые требования и методы
- Вытяжное оборудование: Используйте канальные вентиляторы взрывозащищенного типа (маркировка «Ex»), установленные у пола – пары тяжелее воздуха. Минимальная мощность: 250–300 м³/ч для стандартного гаража.
- Направление потоков: Размещайте вытяжку вблизи зоны распыления/нанесения, а приточные клапаны – за спиной оператора. Это исключает прохождение зараженного воздуха через дыхательную зону.
- Дополнительные меры:
- Респиратор с многослойным угольным фильтром (класс А2В2Е2К2 Р3) – обязателен даже при работающей вентиляции
- Локальные отсосы для зон сварки/шлифовки рядом с обработанной поверхностью
- Продолжение вентилирования 30–40 минут после завершения работ
| Параметр | Норматив | Последствия нарушения |
|---|---|---|
| Концентрация ЛОС в воздухе | Не выше 10% от НКПР (нижний концентрационный предел распространения пламени) | Риск воспламенения паров от искры или статического электричества |
| ПДК ксилола/толуола | Макс. 50 мг/м³ | Поражение ЦНС, слизистых, печени |
| Время работы без СИЗ | Запрещено | Острые отравления, накопление канцерогенов в организме |
- Проверьте тягу перед началом работ: поднесите зажженную бумагу к вытяжному каналу – пламя должно отклоняться к решетке.
- При отсутствии стационарной вентиляции используйте передвижные взрывобезопасные вентиляторы с гибким воздуховодом, выведенным на улицу.
- Запрещайте курение, использование открытого огня и электроинструмента с искрением в радиусе 10 м от зоны обработки.
Особенности скрытой антикоррозийной защиты порогов
Скрытая антикоррозийная обработка внутренних полостей порогов критически важна, так как основной очаг ржавчины формируется именно изнутри из-за скопления влаги, грязи и соли. Без защиты скрытых зон даже идеально установленные новые пороги быстро подвергнутся коррозии, особенно в местах сварных швов и технологических стыков.
Для эффективной защиты используйте материалы с высокой проникающей способностью: антикоррозийные составы на основе воска или парафина (типа "жидкий замок"), преобразователи ржавчины для предварительной обработки остатков коррозии, и битумные/каучуковые мастики для наружных поверхностей. Обязательно обработайте фланцы крепления порогов к лонжеронам и стойкам кузова – эти зоны наиболее уязвимы.
Ключевые этапы обработки
- Очистка и подготовка: Удалите рыхлую ржавчину металлической щёткой или пескоструем. Обезжирьте внутренние поверхности растворителем (уайт-спирит, антисиликон).
- Нанесение состава:
- Используйте гибкие трубки-удлинители со специальными распыляющими насадками для доступа в полости через технологические отверстия или дренажи. При отсутствии отверстий – аккуратно просверлите их (Ø 4-6 мм), а после обработки закройте пластиковыми заглушками.
- Наносите состав тонким слоем, вращая трубку для равномерного покрытия. Особое внимание уделите внутренним швам, перегородкам и стыкам с усилителями.
- Контроль качества: Проверьте покрытие эндоскопом через отверстия. Состав должен образовать сплошную эластичную плёнку без пропусков.
| Зона обработки | Рекомендуемый материал | Способ нанесения |
|---|---|---|
| Внутренние полости порогов | Восковый антикор ("жидкий замок") | Через дренажи/отверстия распылителем |
| Стыки и фланцы | Антикоррозийная мастика | Кистью до монтажа порога |
| Наружная поверхность | Резино-битумная мастика | После сварки, кистью/пульверизатором |
Важно: Не наносите составы на участки будущей сварки (торцы порогов, контактные зоны с кузовом) – это ухудшит качество шва. Обрабатывайте эти области после монтажа порогов через дренажные отверстия. Для сварных точек используйте грунтовки-праймеры с цинком, наносимые локально кистью.
Техническое обслуживание новых порогов после установки
После завершения монтажа порогов на ВАЗ 2107 критически важно обеспечить их правильную эксплуатацию и своевременный уход. Регулярная проверка состояния защитных покрытий и целостности металла предотвратит преждевременную коррозию и сохранит структурную жёсткость кузова.
Первые 2-3 недели особенно важны для выявления скрытых дефектов: ежедневно осматривайте зоны сварных швов и стыков на предмет микротрещин или отслоений герметика. Контролируйте отсутствие конденсата в полостях порогов, используя смотровые отверстия для дренажа.
Ключевые этапы обслуживания
Обязательные процедуры для продления срока службы:
- Антикоррозийная обработка:
- Повторно нанесите мастику на внутренние полости через технологические отверстия через 48 часов после установки
- Обновляйте наружное защитное покрытие (эпоксидный грунт + краска) при появлении царапин глубиной до металла
- Чистка дренажных каналов:
- Продувайте отверстия сжатым воздухом ежемесячно
- Промывайте полости водой под давлением после зимнего сезона
График профилактики:
| Периодичность | Действие | Материалы |
|---|---|---|
| Каждые 3 месяца | Проверка герметичности швов | Автомобильный герметик |
| 2 раза в год | Обработка антигравийным составом | Жидкий локер, резиновая крошка |
| Перед зимой | Нанесение воскового антикора | Воск-модификатор WAX-409 |
Важно: При мойке автомобиля избегайте направленной струи воды ближе 30 см к стыкам порогов. Используйте бесконтактную сушку или мягкие хлопковые ткани для удаления влаги с проблемных зон.
Список источников
При подготовке материала использовались проверенные технические ресурсы и практический опыт автомобильных специалистов. Основное внимание уделялось точности описания процедуры и соответствию особенностям модели ВАЗ 2107.
Следующие источники предоставили детальную информацию о конструкции кузова, методах сварки, антикоррозийной обработке и последовательности работ. Данные сверялись для минимизации ошибок и учета различных ситуаций при ремонте.
- Официальное руководство по ремонту и обслуживанию ВАЗ 2101-2107
- Специализированные автомобильные форумы (Drive2, ВАЗ Клуб, Лада.Онлайн)
- Технические статьи из журналов "За Рулем" и "Авторевю"
- Видеоинструкции от автослесарей на YouTube-каналах по реставрации классических Жигулей
- Практические пособия по кузовному ремонту отечественных автомобилей
- Каталоги запчастей с техническими спецификациями порогов ВАЗ 2107
- Методические рекомендации по антикоррозийной защите кузова
