Замена прикуривателя на Приоре - виды и причины поломок

Статья обновлена: 18.08.2025

Штатный прикуриватель в автомобиле Lada Priora давно перестал быть только элементом для поджигания сигарет. Сегодня эта розетка 12V – основной источник питания для зарядки гаджетов, работы навигаторов, видеорегистраторов и другого электрооборудования.

Выход прикуривателя из строя создает серьезные неудобства для водителя. Распространенные проблемы включают механические повреждения гнезда, перегорание предохранителя, окисление контактов или обрыв проводки.

Понимание причин поломки и знание алгоритма замены позволят быстро восстановить функциональность этого важного узла. Далее рассмотрим типичные неисправности и детальную инструкцию по установке нового прикуривателя на Приору.

Основные симптомы неисправности прикуривателя

Неработоспособность прикуривателя на Приоре проявляется через конкретные признаки, указывающие на проблемы в электрической цепи или механической части узла. Нарушения могут касаться как самого нагревательного элемента, так и гнезда питания, что отражается на функциональности подключенных устройств.

Диагностика начинается с выявления визуальных и поведенческих аномалий при эксплуатации. Отсутствие реакции на подключение аксессуаров или физические повреждения компонентов требуют немедленного внимания для предотвращения риска короткого замыкания.

Характерные признаки поломки

Отсутствие нагрева спирали - элемент не раскаляется после фиксации в гнезде
Периодическое выпадение - прикуриватель не фиксируется, выскакивает при движении
Искрение в гнезде - появление электрических разрядов при установке
Отказ подключенных устройств - зарядные гаджеты не работают, хотя индикаторы горят
Оплавление корпуса - деформация пластика, запах гари
Перегорание предохранителя F17 (15А) - постоянная замена плавкой вставки

Инструменты необходимые для диагностики и замены прикуривателя на Lada Priora

Перед началом работ по замене вышедшего из строя прикуривателя на Приоре необходимо провести его диагностику. Это поможет точно определить причину неисправности – проблемы с самим разъемом (контакты, плавкая вставка) или с подводящим питанием (предохранитель, проводка).

Для безопасного и эффективного выполнения как диагностических процедур, так и непосредственной замены прикуривателя потребуется подготовить определенный набор инструментов и материалов. Их наличие значительно упростит процесс.

Основной набор инструментов

Для диагностики:

Мультиметр (тестер): Самый важный прибор. Понадобится для проверки наличия напряжения на контактах разъема прикуривателя при включенном зажигании, измерения сопротивления плавкой вставки в самом патроне и прозвонки цепей.
Контрольная лампа на 12В (опционально, но проще для быстрой проверки "есть/нет" напряжения): Может использоваться как альтернатива мультиметру для первичной проверки наличия питания на разъеме.
Пинцет или тонкогубцы: Для извлечения предохранителя из блока и аккуратного извлечения плавкой вставки из патрона старого прикуривателя.
Фонарик: Для подсветки рабочей зоны, особенно при работе с блоком предохранителей и проводкой под торпедой.

Для замены:

Набор отверток (крестовых и плоских): Понадобятся для снятия декоративных накладок (при необходимости), откручивания патрона старого прикуривателя и установки нового.
Пассатижи: Для откусывания проводов (если меняется разъем), обжима клемм (если используется ремонтный разъем) и общих монтажных работ.
Канцелярский нож или стриппер (съемник изоляции): Для зачистки концов проводов при подключении нового прикуривателя или разъема.
Изолента или термоусадочные трубки: Для надежной изоляции соединений проводов.
Запасные предохранители (номиналом, указанным для цепи прикуривателя в мануале, обычно 15А или 20А): На случай, если старый предохранитель перегорел или перегорит во время диагностики.

Дополнительно:

Ремонтный разъем для прикуривателя (если меняется не только патрон, но и "гнездо"): Часто идет в комплекте с новым прикуривателем или продается отдельно.
Пластиковые монтажные лопатки: Помогают аккуратно снимать декоративные панели без повреждения защелок.

Использование правильных инструментов не только ускорит процесс, но и минимизирует риск повреждения хрупких пластиковых элементов салона и электрооборудования автомобиля.

Инструмент/Материал	Назначение	Критичность
Мультиметр	Проверка напряжения, прозвонка цепей, проверка плавкой вставки	Высокая (для диагностики)
Отвертки (крест./плоск.)	Демонтаж/монтаж патрона прикуривателя, снятие панелей	Высокая (для замены)
Пассатижи	Работа с проводами, клеммами	Высокая
Изолента/Термоусадка	Изоляция соединений	Высокая (для безопасности)
Пинцет/Тонкогубцы	Извлечение предохранителей, плавкой вставки	Средняя
Контрольная лампа	Быстрая проверка наличия питания	Низкая (альтернатива мультиметру)

Безопасность при работе с электрооборудованием автомобиля

Перед началом любых работ с электросистемой автомобиля, включая замену прикуривателя, обязательно отключите минусовую клемму аккумулятора. Это исключает риск короткого замыкания и поражения током при случайном контакте инструментов с токоведущими частями. Убедитесь, что ключ зажигания извлечен из замка, а все потребители энергии (фары, магнитола) выключены.

Используйте только инструменты с изолированными ручками и диэлектрические перчатки для дополнительной защиты. Проверяйте отсутствие напряжения на проводах мультиметром даже после отключения АКБ – особенно при диагностике неисправностей цепи прикуривателя. Избегайте работ в условиях повышенной влажности или рядом с легковоспламеняющимися жидкостями.

Ключевые правила и риски

Защита цепей: При демонтаже старого прикуривателя немедленно изолируйте оголенные провода изолентой
Коррозия: Очищайте контакты от окислов – они вызывают перегрев и возгорание
Предохранители: Устанавливайте строго соответствующий номинал (обычно 15А для прикуривателя Приоры)

Опасность	Меры предотвращения
Короткое замыкание	Отсоединение АКБ, изоляция клемм ветошью
Возгорание проводки	Проверка целостности изоляции, замена оплавленных проводов
Выход из строя ЭБУ	Запрет на "прозвонку" цепей при подключенной батарее

Снимайте кольцевые клеммы с прикуривателя строго после отключения АКБ
Не используйте "жучки" вместо предохранителей – это основная причина пожаров
Фиксируйте провода вдали от движущихся элементов рулевой колонки

Проверка предохранителя прикуривателя (расположение и номинал)

Первый шаг при диагностике неработающего прикуривателя – проверка целостности соответствующего предохранителя. На Приоре блок предохранителей и реле расположен в салоне, слева от рулевой колонки, за пластиковой декоративной панелью ("бардачком"). Для доступа необходимо открыть крышку блока, потянув ее на себя.

Искомый предохранитель отвечает за цепь прикуривателя и розетки 12V (если она установлена). На Приоре (включая модели после рестайлинга) он обычно обозначен как F7 и имеет номинал 25 Ампер (25A). Уточните схему на обратной стороне крышки блока предохранителей вашей конкретной модели года выпуска – расположение и обозначение могут незначительно варьироваться.

Процедура проверки

Для визуального контроля предохранителя F7 выполните следующие действия:

Выключите зажигание и убедитесь, что все потребители в цепи прикуривателя отключены.
Извлеките предохранитель F7 из гнезда с помощью специальных пластиковых щипцов, расположенных в блоке, или аккуратно поддев его пальцами/отверткой.
Осмотрите плавкую вставку внутри прозрачного корпуса предохранителя на свет. Целая нить (тонкая проволока) означает исправность. Обрыв нити, почернение или оплавление корпуса явно указывают на перегорание.

При обнаружении неисправности замените предохранитель строго на аналогичный по номиналу (25А). Установка "жучка" или предохранителя большего номинала запрещена – это может привести к возгоранию электропроводки.

Диагностика питания на контактах гнезда

Проверка напряжения на клеммах гнезда прикуривателя выполняется при помощи мультиметра, переключенного в режим измерения постоянного тока (DC) до 20 В. Красный щуп прикладывается к центральному плюсовому контакту шахты, черный – к металлическому корпусу гнезда или массе кузова.

При включенном зажигании исправная цепь должна показывать 12–14 В. Отсутствие напряжения требует проверки предохранителя F16 (15 А) в монтажном блоке салона. Если напряжение ниже нормы (менее 11 В), диагностируется падение в цепи или окисление контактов.

Типовые причины отсутствия питания

Перегорание предохранителя F16 из-за короткого замыкания при подключении нештатных устройств.
Обрыв проводов в участке от монтажного блока до гнезда (часто возле рычага КПП).
Коррозия или деформация клемм в колодке подключения.
Неисправность реле или повреждение изоляции проводки.

Показания мультиметра	Вероятная проблема
0 В	Обрыв цепи, перегоревший предохранитель
Менее 11 В	Окисление контактов, высокое сопротивление в цепи
Колебания напряжения	Плохая фиксация проводов, повреждение изоляции

Важно: Перед проверкой очистите контакты гнезда от гряжи и окислов. При диагностике обрыва «прозванивайте» провода тестером от гнезда до монтажного блока, уделяя внимание зонам перегибов.

Тестирование работоспособности самой заглушки

Для проверки напряжения в гнезде прикуривателя используйте мультиметр в режиме измерения постоянного тока (DC 20V). Красный щуп подключите к центральному контакту заглушки, черный – к металлическому корпусу (боковым лепесткам). При включенном зажигании исправная розетка должна показывать 12-14V. Отсутствие напряжения указывает на проблемы с питанием.

Альтернативный метод – контрольная лампа на 12В. Касание центрального контакта и корпуса должно вызвать свечение. Тусклый свет сигнализирует о плохом контакте или окислении, полное отсутствие – об обрыве цепи. Проверяйте при активированных цепях (зажигание/магнитофон), так как некоторые модели Приор питают прикуриватель только в этих режимах.

Типичные неисправности и диагностика

Обрыв проводов: встряхните жгут у основания заглушки – скачки напряжения на мультиметре подтвердят нарушение контакта.
Короткое замыкание: при подключении тестера/лампы срабатывает предохранитель F17 (15А) в монтажном блоке.
Окисление контактов: визуально осмотрите лепестки и центральный штырь на коричневый налет, очистите спиртом или WD-40.

Показания мультиметра	Интерпретация
0 В	Обрыв цепи, перегорел F17, неисправность реле
Менее 11 В	Коррозия контактов, повреждение проводки
Колебания 0-12 В	Перелом провода в изгибах жгута

Важно: перед тестированием убедитесь в исправности предохранителя и реле K7 (если установлено в конкретной комплектации). Проверку контактов заглушки выполняйте при максимально выдвинутых лепестках – их деформация частая причина плохого соединения с вилкой устройства.

Осмотр визуального состояния контактных лепестков

Контактные лепестки расположены внутри гнезда прикуривателя и обеспечивают передачу напряжения на нагревательный элемент. Их состояние напрямую влияет на работоспособность устройства и стабильность подключения дополнительных гаджетов через переходники. Осмотр проводится при извлеченном прикуривателе с использованием фонарика для детализации.

Визуально проверяются три ключевых аспекта: физическая целостность лепестков (отсутствие сколов или трещин), степень их упругости (способность плотно фиксировать штекер) и чистота контактных поверхностей. Особое внимание уделяется центральному контакту и боковым зажимающим элементам.

Типовые дефекты и их последствия

Окисление или нагар - проявляется как темный налет, нарушающий проводимость. Причина: попадание влаги, использование некачественных переходников.
Деформация лепестков - визуальное искривление или "расплющивание". Возникает при неаккуратном подключении штекеров нестандартного диаметра.
Ослабление пружинящего эффекта - лепестки не обеспечивают плотного прижима. Результат: периодическое пропадание контакта. Источник: естественный износ металла.
Оплавление пластика вокруг контактов - свидетельствует о перегреве из-за превышения нагрузки или КЗ. Требует замены всего гнезда.

Обнаружение коррозии или нагара допускает очистку контактов мелкозернистой наждачной бумагой или спиртом. При механических повреждениях (трещины, потеря упругости) необходима замена гнезда прикуривателя. Игнорирование дефектов приводит к перебоям в работе электроприборов, полному отказу системы или риску возгорания.

Определение разрыва цепи "массы"

Для диагностики обрыва массы прикуривателя на Приоре потребуется мультиметр в режиме прозвонки или контрольная лампа. Основная проверка выполняется между корпусом прикуривателя и кузовом автомобиля, так как плохой контакт "земли" – частая причина неработоспособности гнезда.

Последовательно проверяйте участки цепи: от металлической части гнезда к ближайшей болтовой точке кузова, затем к минусовой клемме АКБ. Падение напряжения более 0.5 В между этими точками указывает на проблемное соединение.

Ключевые точки проверки

Контактная группа прикуривателя – окисление или разрушение провода в фишке
Точка крепления массы к кузову – обычно под торпедой возле ног пассажира
Центральный болт массы – возле аккумулятора в моторном отсеке

Симптом	Точка обрыва	Способ ремонта
Прикуриватель не работает, но предохранитель цел	Клеммы на фишке проводов	Зачистка контактов, обжим
Работает только при движении рукой	Крепление гнезда в панели	Восстановление контакта с кузовом
Отсутствие минуса на всех потребителях	Главная масса кузова	Затяжка болтов, зачистка

Важно: При проверке цепи массы двигатель должен быть заглушен, а минусовая клемма АКБ надежно закреплена. Параллельно осмотрите провода на участках возле пластиковых клипс – часто перетирается изоляция.

Типовые неисправности: механический износ гнезда

Механический износ гнезда прикуривателя проявляется как разболтанность контактов, приводящая к нестабильному соединению со штекером. Основной симптом – самопроизвольное отключение подключенных устройств при движении по неровностям или вибрации. Контакты теряют упругость и перестают плотно обжигать вилку потребителя.

Деформация возникает из-за многократного использования, особенно при подключении нестандартных штекеров с увеличенным диаметром. Дополнительный фактор – боковые нагрузки на разъем при эксплуатации (например, давление ногами пассажира). Со временем латунные лепестки внутри гнезда сминаются, появляются зазоры, нарушающие передачу тока.

Ключевые последствия износа

Прерывистая работа гаджетов из-за потери контакта
Искрение при подключении/отключении
Перегрев гнезда и оплавление пластика
Окисление контактных групп из-за попадания пыли в зазоры

Причина	Результат повреждения
Частое использование тяжелых адаптеров	Прогиб крепежных лепестков
Применение штекеров с несоответствующим диаметром	Деформация направляющих пазов
Вибрации кузова	Расшатывание корпуса гнезда в посадочном месте

Окисление контактов прикуривателя

Окисление контактов прикуривателя возникает из-за проникновения влаги в колодку подключения или на металлические поверхности гнезда. Особенно активно процесс развивается при эксплуатации автомобиля в условиях высокой влажности, частых перепадов температур или после попадания жидкости на разъем.

Образующийся слой оксидов нарушает электрический контакт между клеммами прикуривателя и проводкой, увеличивает сопротивление. Это приводит к нестабильной работе или полному отказу устройства.

Основные последствия и признаки

Прерывистая работа подключаемых гаджетов
Отсутствие нагрева спирали штатного прикуривателя
Появление характерного запаха подгоревшей пластмассы
Искрение при установке/извлечении штекера

Способы устранения

Отсоединить минусовую клемму АКБ
Извлечь прикуриватель из посадочного гнезда
Зачистить контакты мелкой наждачной бумагой (№600-800)
Обезжирить поверхности спиртом или очистителем электроники
Нанести токопроводящую смазку или силиконовый герметик
Проверить плотность прилегания клемм после сборки

Профилактическая мера	Эффективность
Регулярное подключение нагрузок	Средняя (самоочищение контактов)
Обработка контактов графитовой смазкой	Высокая (защита от влаги)
Герметизация колодки диэлектрическим составом	Максимальная (исключение окисления)

Короткое замыкание внутри гнезда

Короткое замыкание в гнезде прикуривателя Приоры возникает при прямом контакте токопроводящих элементов, которые в штатном режиме разделены изоляцией. Это провоцирует резкий скачок силы тока, перегрев и оплавление деталей. Характерные признаки – мгновенное перегорание предохранителя F17 (15А), отсутствие питания в гнезде, запах гари или видимые следы термического повреждения пластикового корпуса.

Основные причины замыкания включают деформацию центрального штыря или боковых лепестков гнезда при неаккуратном использовании аксессуаров. Попадание металлических предметов (монет, скрепок) между контактами и коррозия из-за влаги также создают путь для тока. В редких случаях происходит пробой изоляции проводов за панелью при их перетирании.

Диагностика и риски

Обязательно проверьте цепь мультиметром в режиме прозвонки:

Отсоедините разъём питания гнезда и извлеките предохранитель
Прикоснитесь щупами к +12V и массе гнезда – звуковой сигнал тестера подтвердит КЗ
Осмотрите контакты на предмет искривления или посторонних частиц

Игнорирование проблемы приводит к:

Постоянному выходу из строя предохранителей
Обугливанию контактов и расплавлению корпуса
Риску возгорания проводки при отказе защиты
Повреждению подключённых гаджетов из-за нестабильного напряжения

Перегорание нагревательного элемента заглушки

Основной причиной перегорания спирали в гнезде прикуривателя Приоры выступает превышение допустимой нагрузки. Стандартный элемент рассчитан на мощность 120-150 Вт (10-12А), но подключение энергоемких устройств вроде компрессоров или инверторов вызывает перегрев и разрушение нити накаливания.

Кристаллизация окислов на контактах после длительной эксплуатации также ведет к локальному повышению сопротивления. Это провоцирует дуговые разряды при включении и термическое разрушение спирали. Особенно критично при одновременном использовании разветвителей с несколькими потребителями.

Диагностика и профилактика

Признаки неисправности:

Отсутствие фиксации кнопки при нажатии
Видимый обрыв вольфрамовой нити при визуальном осмотре
Оплавление пластикового корпуса заглушки

Меры предотвращения:

Ограничение мощности подключаемых устройств (макс. 120 Вт)
Регулярная очистка контактной группы от окислов
Исключение механических повреждений при извлечении вилок

Параметр	Нормальное значение	При перегорании
Сопротивление спирали	0.8-1.2 Ом	Обрыв цепи (∞ Ом)
Потребляемый ток	10-12 А	0 А

Перегрузка цепи мощными потребителями

Основной причиной перегрузки цепи прикуривателя на Приоре является подключение устройств, потребляющих ток выше номинальных возможностей штатной проводки. Заводская конструкция рассчитана на нагрузку до 10-15 А (соответствует мощности 120-180 Вт при напряжении 12 В). Превышение этих значений приводит к перегреву проводов и контактов.

Особенно опасны ситуации, когда в разветвитель одновременно включают несколько энергоемких приборов: компрессоры, инверторы 220В, мощные обогреватели сидений или авточайники. Даже кратковременная работа в таком режиме провоцирует деформацию пластиковых элементов гнезда и оплавление изоляции проводов.

Типичные последствия перегрузки

Окисление контактов из-за постоянного перегрева металлических элементов
Оплавление корпуса гнезда с потерей фиксации штекера
Разрушение прижимных лепестков, ведущее к искрению и нестабильному контакту
Перегорание предохранителя F20 (20А) в монтажном блоке салона

Для предотвращения проблем обязательно проверяйте мощность подключаемых устройств. Используйте формулу расчета: Мощность (Вт) = Напряжение (В) × Сила тока (А). При необходимости запитки мощных потребителей (от 150 Вт) рекомендована прямая установка дополнительной линии от аккумулятора через отдельный предохранитель и реле.

Устройство	Типичная мощность	Потребляемый ток
Автомобильный компрессор	120-180 Вт	10-15 А
Инвертор 220В (300Вт)	300 Вт	25 А
Обогрев сидений	40-60 Вт	3-5 А

Проблемы с разъемами проводки

Основной сложностью при диагностике неработающего прикуривателя на Lada Priora становится нарушение контактов в разъемах цепи питания. Окисление клемм или деформация фиксаторов происходит из-за постоянного механического воздействия при подключении гаджетов и вибраций кузова.

Пластиковый корпус разъемов со временем становится хрупким, что приводит к трещинам и нарушению геометрии посадочных мест контактов. Особенно уязвимы колодки возле блока предохранителей в салоне и участки соединений за центральной консолью.

Распространенные виды неисправностей

Окисление контактных групп - проявляется при попадании влаги через дефектные уплотнители стекол или после химчистки
Разбалтывание фишки - износ пластиковых защелок приводит к самопроизвольному отсоединению при вибрации
Оплавление пластика - возникает при перегрузке цепи или использовании нештатных потребителей
Облом контактных лепестков - следствие неаккуратного демонтажа или применения чрезмерного усилия

Для точной диагностики требуется проверить состояние разъемов по всей цепи: от колодки F18 в монтажном блоке до фишки задней части прикуривателя. Особое внимание уделяют контактам №1 (масса) и №2 (+12V после предохранителя).

Симптом	Возможная причина	Способ проверки
Прерывистая работа	Разболтавшаяся фишка	Тестером при покачивании разъема
Полное отсутствие питания	Окисление клемм или обрыв	Замер напряжения на контактах
Запах горелого пластика	Перегрев из-за плохого контакта	Визуальный осмотр на оплавления

Восстановление работоспособности требует чистки контактов специальным средством CRC CO Contact Cleaner и замены деформированных разъемов. При установке новых клемм обязательно применяют термоусадку для защиты от коррозии.

Неисправность кнопки включения прикуривателя (если установлена)

Основной причиной неработоспособности прикуривателя при наличии отдельной кнопки включения является нарушение контакта или механическое повреждение самой кнопки. При нажатии на кнопку должна замыкаться электрическая цепь, подавая напряжение на нагревательный элемент прикуривателя. Если этого не происходит, причина кроется в узле управления.

Кнопка подвержена естественному износу, особенно при частом использовании. Со временем контактные группы окисляются или подгорают, а внутренние пластины теряют упругость, что препятствует надежному замыканию цепи. Механические поломки также возможны при чрезмерном усилии при нажатии.

Основные виды неисправностей кнопки

Окисление контактов: Появление слоя окислов препятствует прохождению тока.
Подгорание контактных площадок: Возникает из-за искрения при плохом контакте или высокой нагрузке.
Деформация/поломка токопроводящих пластин: Приводит к отсутствию замыкания при нажатии.
Разрыв пайки проводов на клеммах кнопки: Наблюдается при вибрации или некачественном монтаже.
Залипание кнопки: Не возвращается в исходное положение после отпускания.

Диагностика и устранение

Снимите панель с кнопкой, отключив питание АКБ.
Проверьте мультиметром в режиме прозвонки целостность кнопки: при нажатии должно быть замыкание.
Осмотрите контакты на предмет окисления (белый/зеленый налет) или подгорания (черный нагар).
Прочистите контакты спиртом или мелкой наждачной бумагой (№600-800).
Пропаяйте оторванные провода и проверьте надежность фиксации кнопки в посадочном месте.

Признак неисправности	Вероятная причина
Прикуриватель не включается при нажатии кнопки	Обрыв цепи, окисление, подгорание контактов
Кнопка не фиксируется при нажатии	Механическая поломка фиксатора внутри кнопки
Прикуриватель работает только после многократных нажатий	Сильное загрязнение/окисление контактных групп

Если очистка и пайка не восстановили работу, требуется замена кнопки. Используйте компоненты с аналогичными параметрами (ток нагрузки не менее 15А) и надежно изолируйте соединения.

Коррозия металлических частей от влаги

Постоянное воздействие влаги на металлические компоненты прикуривателя – распространённая причина отказа. Конденсат образуется при перепадах температур внутри салона, особенно в межсезонье. Вода проникает в зону гнезда через микротрещины уплотнителей или при разливе жидкостей.

Окисление контактов и корпусных элементов нарушает передачу тока. Первыми страдают пружинный контакт патрона и центральный штырь. Ржавчина увеличивает сопротивление, вызывая локальный перегрев. В запущенных случаях происходит полная потеря проводимости или механическое разрушение деталей.

Ключевые последствия коррозии

Пропадание питания – окислы блокируют контакт между штекером устройства и гнездом
Искрение при подключении – нестабильный контакт создаёт микроразряды
Оплавление пластиковых частей – из-за повышения сопротивления в зоне коррозии
Залипание кнопки прикуривателя – заклинивание подвижного механизма

Стадия повреждения	Внешние признаки
Начальная	Тусклые пятна на контактах, подклинивание штекера
Средняя	Зелёный или белый налёт, необходимость прижимать вилку
Критическая	Распространение ржавчины на фиксаторы, отсутствие фиксации

Для профилактики обрабатывайте клеммы токопроводящей смазкой. При замене узла используйте герметик для изоляции тыльной стороны гнезда от проникновения влаги из-под обшивки. Регулярно проверяйте уплотнитель заглушки прикуривателя на эластичность.

Выбор нового гнезда прикуривателя: характеристики

Основной параметр – номинальная мощность, измеряемая в ваттах (Вт). Для Приоры рекомендуется выбирать модели с нагрузкой от 120 Вт (10 А при 12 В), что гарантирует работу энергоёмких устройств типа компрессоров или термокружек. Более слабые варианты (60-80 Вт) подойдут только для зарядки гаджетов.

Обратите внимание на тип корпуса: цилиндрические металлические гнёзда с термостойким пластиковым основанием обеспечивают лучший теплоотвод и долговечность по сравнению с цельнопластиковыми аналогами. Обязательна проверка соответствия диаметра (стандарт 21 мм) и глубины посадочного места штатному разъёму.

Ключевые критерии выбора

Наличие встроенного индикатора: светодиод сигнализирует о подаче напряжения, исключая необходимость проверки тестером.
Дополнительные разъёмы: модели с USB-портами (5V/2-3A) для одновременного питания нескольких устройств.
Защита от перегрузок: автоматическое отключение при превышении тока или коротком замыкании.

Характеристика	Рекомендуемый вариант	Минимально допустимый
Максимальный ток	15 А	10 А
Рабочее напряжение	12-24 В	12 В
Материал корпуса	Металл + керамический изолятор	Термостойкий пластик

Проверьте совместимость цоколя: для Приоры актуальны модели с креплением гайкой и двумя контактами ("+" и масса на корпусе).
Отдайте предпочтение изделиям с пружинными боковыми фиксаторами – они плотнее удерживают штекер при вибрациях.
Избегайте дешёвых гнёзд без маркировки производителя: они часто имеют заниженное сечение проводов внутри конструкции.

Сравнение оригинальных и универсальных комплектующих

Оригинальные прикуриватели для Lada Priora производятся по спецификациям АвтоВАЗа, гарантируя точное соответствие штатным разъемам и размерам гнезда. Такие детали проходят заводские испытания на температурную устойчивость и нагрузочную способность, что минимизирует риски короткого замыкания или оплавления корпуса. Основным ограничением является узкая совместимость – они рассчитаны исключительно на электрические параметры конкретной модели.

Универсальные аналоги отличаются широким ассортиментом форм-факторов и дополнительными опциями: встроенными USB-портами, подсветкой или влагозащитой. Они адаптированы к различным напряжениям бортовой сети (12/24В), но требуют проверки диаметра колодки и глубины посадочного места. Качество зависит от производителя – дешевые варианты часто используют тонкостенный пластик и некачественные термостойкие элементы.

Критерии выбора

Параметр	Оригинал	Универсальный аналог
Совместимость	Идеальная посадка без доработок	Требует проверки размеров гнезда
Надежность	Стабильная работа при нагрузках до 10А	Зависит от бренда (от 6А до 15А)
Функционал	Базовая конструкция	Варианты с индикацией, крышками
Цена	Выше на 40-60%	Доступнее, но риск брака

Типичные проблемы при установке аналогов:

Механические: зазоры в гнезде, самопроизвольное выпадение
Электрические: искрение из-за плохого контакта клемм
Термические: деформация корпуса при перегрузке

Для длительной эксплуатации с энергоемкими устройствами (компрессоры, инверторы) рекомендованы оригинальные решения. Универсальные компоненты оправданы при необходимости модернизации или бюджетном ремонте, но требуют тщательного подбора по двум ключевым параметрам: диаметр корпуса (стандарт 21 мм для Priora) и номинальный ток (не ниже 8А).

Подготовка рабочего места внутри салона

Перед началом работ обязательно отключите аккумуляторную батарею для предотвращения короткого замыкания. Снимите минусовую клемму ключом на 10 мм, предварительно заглушив двигатель и вынув ключ из замка зажигания. Убедитесь, что электросистема автомобиля полностью обесточена.

Обеспечьте свободный доступ к центральной консоли: удалите посторонние предметы из подстаканников, бардачка и ниши под магнитолу. Снимите напольные коврики в зоне водительского сиденья, чтобы исключить загрязнение салона или потерю мелких деталей. При необходимости демонтируйте мешающие элементы обшивки тоннеля.

Ключевые этапы организации рабочей зоны

Освещение и безопасность
- Используйте переносную LED-лампу или налобный фонарь
- Наденьте антистатические перчатки для защиты электронных компонентов
- Проложите защитную пленку на рулевую колонку и панель приборов

Инструментальная подготовка

Инструмент	Назначение
Торкс T20	Демонтаж панели тоннеля
Крестовая отвертка PH2	Откручивание блока прикуривателя
Плоскогубцы с изоляцией	Извлечение клемм проводов
Пластиковый медиатор	Аккуратное снятие защелок

Зонирование пространства
- Используйте магнитный лоток для крепежных элементов
- Разместите контейнер для демонтированных деталей справа от сиденья
- Подготовьте зону для нового прикуривателя слева от рабочей области

Снятие минусовой клеммы с аккумулятора

Перед началом любых работ с электрооборудованием Приоры, включая замену прикуривателя, необходимо обесточить бортовую сеть автомобиля. Это исключает риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами и предотвращает повреждение электронных компонентов.

Минусовая клемма ("масса") выбирается для отключения в первую очередь, так как она соединена с кузовом авто. Снятие именно этого контакта минимизирует вероятность искрообразования и обесточивает всю цепь при случайном касании ключом металлических деталей кузова во время демонтажа.

Порядок действий

Заглушите двигатель, извлеките ключ из замка зажигания.
Убедитесь, что все электроприборы (фары, магнитола) выключены.
Наденьте защитные перчатки (рекомендуются резиновые).
Ослабьте гайку крепления минусовой клеммы (чёрный провод, маркировка «–») на 10 мм ключом или головкой.
Аккуратно снимите клемму с токовывода АКБ, отведя её в сторону от аккумулятора.
Зафиксируйте провод, чтобы он случайно не коснулся клеммы (например, отогните вверх).

Важно!	Не допускайте контакта металлического инструмента одновременно с "+" клеммой и кузовом/металлическими частями мотора.
Контроль	Убедитесь, что клемма не касается токовывода – зазор должен быть не менее 5 см.

Демонтаж пластиковой накладки тоннеля

Для доступа к прикуривателю требуется снять пластиковую накладку центрального тоннеля. Эта деталь крепится механическими фиксаторами и винтами, скрытыми под декоративными заглушками.

Перед началом работ заглушите двигатель, снимите ключ зажигания и обесточьте бортовую сеть, отключив минусовую клемму аккумулятора. Подготовьте тонкую плоскую отвертку и крестовую биту для винтов.

Пошаговый процесс снятия

Вытяните рычаг ручного тормоза вверх до упора.
Снимите декоративные заглушки:
- Две заглушки возле пепельницы
- Одну заглушку у основания рычага КПП

Выкрутите винты крестовой отверткой в последовательности:

Расположение	Количество
Под заглушками пепельницы	2 шт.
У основания рычага КПП	1 шт.
По бокам тоннеля (ближе к сиденьям)	2 шт.

Потяните накладку вверх, начиная с задней части. Отсоедините разъемы подсветки прикуривателя при их наличии.

Критические моменты: Не прилагайте избыточное усилие при поддевании заглушек – пластик может треснуть. Фиксаторы снимаются под углом 45° к поверхности. При закисании винтов обработайте резьбу WD-40 за 10 минут до откручивания.

После снятия проверьте состояние проводов и фиксаторов накладки. Поврежденные клипсы потребуют замены для предотвращения дребезжания при сборке.

Отсоединение блока управления подогревом сидений (если установлен)

Перед началом работ по замене прикуривателя необходимо отключить блок управления подогревом сидений (при наличии данной опции), так как он часто расположен в непосредственной близости или мешает доступу. Это критически важный шаг для предотвращения повреждения электронных компонентов и обеспечения безопасности.

Обязательно обесточьте бортовую сеть автомобиля, отсоединив отрицательную клемму аккумуляторной батареи. Дождитесь 5-10 минут для разрядки конденсаторов в системе SRS (подушки безопасности) и электронных блоках. Убедитесь, что ключ зажигания извлечен из замка.

Процедура отсоединения блока

Найдите блок управления подогревом сидений. Обычно он закреплен на пластиковом кронштейне позади или сбоку от гнезда прикуривателя в центральной консоли. Для доступа потребуется:

Аккуратно снять декоративную накладку (панель) тоннеля пола вокруг рычага КПП и ручного тормоза, поддевая ее пластиковой лопаткой. Крепление осуществляется на защелках.
Определить местоположение блока – это компактная пластиковая коробочка с кнопками регулировки температуры/времени и жгутом проводов.

Отсоедините электрический разъем от блока:

Внимательно осмотрите разъем на наличие фиксатора (пластикового язычка, защелки или стопорного кольца).
Ни в коем случае не тяните за провода! Нажмите или отогните фиксатор, удерживая корпус разъема.
Плавно потяните разъем на себя, расшатывая его из стороны в сторону минимально, если он сидит плотно.

Снимите сам блок с кронштейна:

Чаще всего блок крепится к кронштейну с помощью гибких пластиковых "усиков" или защелок.
Аккуратно подденьте корпус блока отверткой с тонким жалом или пластиковой картой в местах крепления, освобождая защелки.
В редких случаях может потребоваться открутить небольшие саморезы (обычно под крестовую отвертку).
Извлеките блок управления из посадочного места и отложите его в безопасное место, не натягивая провода.

После успешного отсоединения блока управления подогрева вы получаете беспрепятственный доступ к гнезду прикуривателя для его дальнейшего демонтажа и замены.

Доступ к креплению прикуривателя с обратной стороны

Для замены или диагностики прикуривателя на Приоре требуется обеспечить доступ к его тыльной стороне с контактами и крепежными элементами. Основная сложность заключается в необходимости демонтажа центральной консоли или отдельных её элементов, так как гнездо прикуривателя установлено внутри панели приборов.

Работы начинаются с обесточивания автомобиля путем снятия минусовой клеммы с аккумуляторной батареи. Это исключает риск короткого замыкания при случайном касании проводки во время процедуры. Далее потребуется освободить пространство вокруг прикуривателя для последующего извлечения узла.

Этапы снятия элементов консоли для доступа

Основной путь получения доступа:

Снять декоративную накладку (шахту) рычага КПП, поддев её по периметру пластиковой лопаткой или плоской отвёрткой с защитой поверхности.
Открутить два самореза, фиксирующие переднюю часть подлокотника (если установлен).
Приподнять и сдвинуть назад подстаканник (блок розеток) до отсоединения его фиксаторов от консоли.
Отсоединить разъемы проводов от элементов, мешающих демонтажу (например, от кнопок обогрева сидений или электропакетов, если они установлены в блоке).
Демонтировать пластиковую рамку гнезда прикуривателя, аккуратно поддев её изнутри после частичного выдвижения блока розеток/подстаканника.

После выполнения этих действий становится видна тыльная часть прикуривателя:

Металлический корпус гнезда, зафиксированный в посадочном месте.
Проводка (два провода: "+12В" и "масса").
Пластиковая гайка или фиксирующая скоба на задней части корпуса.

Ключевые моменты при работе с креплением:

Элемент крепления	Тип	Действие
Фиксирующая гайка (пластиковая)	Резьбовая	Откручивается вручную или пассатижами против часовой стрелки
Прижимная скоба (металлическая)	Лепестковая	Аккуратно отгибается плоской отвёрткой
Проводка	Клеммная колодка или "папа"/"мама"	Отсоединяется нажатием на фиксатор разъема

После ослабления крепежа корпус прикуривателя выталкивается наружу спереди. Перед установкой нового узла контакты на тыльной стороне рекомендуется очистить от окислов и проверить целостность проводов. Сборка производится в обратной последовательности с обязательной проверкой работоспособности после подключения АКБ.

Извлечение декоративного кольца из панели

Декоративное кольцо прикуривателя фиксируется в панели пластиковыми защелками. Для демонтажа подготовьте тонкую неметаллическую лопатку или плоскую отвертку, обернутую изолентой. Аккуратно подденьте кольцо в месте стыка с панелью, избегая резких движений.

Приложите равномерное усилие по периметру кольца, последовательно отжимая каждую защелку. Извлекайте элемент строго перпендикулярно плоскости панели, чтобы не сломать крепления. Если кольцо не поддается, проверьте наличие скрытых винтов под заглушками.

Распространенные проблемы при демонтаже

Заклинивание защелок из-за деформации от перегрева или давнего срока эксплуатации
Облом крепежных ушек при чрезмерном усилии или использовании металлического инструмента
Засорение пазов пылью или окалиной, блокирующее движение элементов

Признак неисправности	Решение
Кольцо проворачивается, но не вынимается	Продуть пазы сжатым воздухом, обработать силиконовой смазкой
Защелки не отжимаются	Прогреть феном (60-70°C) для восстановления пластичности

Освобождение зажимов корпуса прикуривателя

Для демонтажа корпуса прикуривателя необходимо аккуратно освободить фиксирующие зажимы. Они расположены по бокам металлического стакана и удерживают его в пластиковой нише панели приборов. Зажимы представляют собой пружинящие металлические усики с фигурными выступами на концах.

Механическое воздействие на зажимы осуществляется через технологические прорези в корпусе прикуривателя или путем поддевания их тонкой отверткой с плоским жалом. При этом требуется приложить небольшое усилие для сжатия усиков внутрь, чтобы выступы вышли из зацепления с панелью. Работать нужно осторожно, чтобы не сломать пластиковые элементы панели или сами зажимы.

Последовательность действий

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
Снимите декоративную накладку прикуривателя (если установлена).
Определите расположение фиксаторов через боковые отверстия корпуса.
Вставьте плоскую отвертку в паз напротив зажима под углом 45°.
Аккуратно надавите на усик до характерного щелчка, освобождая первую сторону.
Повторите операцию для второго фиксатора.
Потяните корпус на себя, извлекая его из посадочного места.

Типовая проблема	Признаки	Решение при демонтаже
Коррозия зажимов	Залипание, затрудненное сжатие	Обработка WD-40 перед нажатием
Деформация усиков	Самопроизвольное выпадение корпуса	Аккуратное выпрямление после извлечения
Закорачивание фиксаторов	Невозможность сжатия	Одновременное нажатие с двух сторон

Важно: Не прикладывайте избыточное усилие при работе с зажимами – это может привести к необратимой поломке пластиковых направляющих панели приборов. Если фиксаторы не поддаются, проверьте наличие скрытых креплений или дополнительных винтов.

Отключение электрического разъема от гнезда

Для демонтажа прикуривателя требуется отсоединить питающий разъем от задней части гнезда. Расположен он в тоннеле центральной консоли между передними сиденьями. Предварительно снимите декоративную накладку тоннеля, поддевая её плоской отверткой в местах креплений. После снятия накладки станет виден сам разъем с пучком проводов.

Разъем обычно фиксируется пластиковым замком-фиксатором. Осмотрите корпус на наличие выступающего язычка или защелки. Никогда не тяните за провода – это может повредить контакты или проводку. Для отключения необходимо нажать на фиксатор пальцем или тонкой отверткой, одновременно потянув корпус разъема на себя. Приложите умеренное усилие, пока соединение не расцепится.

Типичные сложности и ошибки

Закисшие контакты – при длительной эксплуатации металлические элементы окисляются, вызывая "прикипание". Сбрызните соединение WD-40 и аккуратно расшатайте разъем из стороны в сторону.
Сломанный фиксатор – хрупкая пластиковая защелка часто ломается при неаккуратном нажатии. Если фиксатор поврежден, разъем придется удерживать рукой при отсоединении.
Перепутанная полярность – перед подключением нового гнезда отметьте маркером положение проводов (+12V обычно центральный контакт, масса – боковой).

Проблема	Последствия	Профилактика
Короткое замыкание	Перегорание предохранителя F17 (15А)	Отключать АКБ перед работами
Нарушение изоляции	Замыкание на кузов, оплавление пластика	Проверять целостность проводов

Обесточьте бортовую сеть – снимите минусовую клемму с АКБ.
Пальцем нащупайте фиксатор на разъеме (часто расположен сверху).
Нажмите фиксатор до характерного щелчка, не прилагая избыточного усилия.
Плавно потяните корпус разъема перпендикулярно плоскости гнезда.
При замене гнезда подключите разъем к новому устройству до щелчка фиксатора.

Зачистка контактов проводки при необходимости

Окисление или загрязнение контактов проводки – распространённая причина отсутствия питания прикуривателя на Lada Priora. Со временем на металлических поверхностях клемм появляется налёт из-за влаги, перепадов температур или химических реакций, что увеличивает сопротивление и нарушает передачу тока.

Проверьте состояние контактов после демонтажа старого прикуривателя или гнезда. Обратите внимание на провода, идущие к колодке разъёма: чёрный (масса, "-") и красный/жёлтый (плюс, "+12В"). Их оголённые участки должны быть чистыми, без следов коррозии, потемнения или оплавления.

Порядок зачистки контактов

Отсоедините клемму «–» от аккумулятора для предотвращения короткого замыкания.
Извлеките разъём из гнезда прикуривателя.
Визуально оцените состояние контактов:
- Серый, зелёный или белый налёт – признак окисления.
- Чёрный или обугленный металл – следствие перегрева из-за плохого контакта.
- Рыхлая, слоящаяся поверхность – глубокая коррозия.
Обработайте контакты:
- Мелкой наждачной бумагой (№220-400).
- Канцелярским ножом (аккуратно соскоблите отложения).
- Специальным очистителем электронных контактов.
Протрите очищенные поверхности безворсовой салфеткой, смоченной в спирте или бензине «Калоша».
Покройте контакты тонким слоем токопроводящей смазки или вазелина для защиты.
Надёжно зафиксируйте разъём после подключения, исключив люфт.

Если повреждение проводов значительное (оплавленная изоляция, обрыв более 50% жил), потребуется зачистка с последующей пайкой и термоусадкой или замена участка проводки. Не используйте изоленту для восстановления контактов – соединение должно быть механически прочным и герметичным.

Установка нового гнезда в панель

После демонтажа старого прикуривателя подготовьте посадочное место: удалите остатки пластиковых фиксаторов, протрите контакты от окислов и проверьте целостность проводки тестером. Новое гнездо должно соответствовать диаметру штатного отверстия – стандарт 32 мм для большинства моделей Lada Priora.

Аккуратно проденьте провода питания через заднюю часть гнезда, соблюдая полярность: центральный контакт – "+12В" (обычно красный провод), боковой лепесток – "масса" (черный/коричневый). Избегайте перегибов кабеля и убедитесь, что изоляция не повреждена о края металлической панели.

Пошаговый монтаж

Зафиксируйте корпус гнезда в панели до характерного щелчка пластмассовых защелок
При отсутствии штатных фиксаторов используйте термостойкий клей по периметру
Наденьте токоизолирующие кембрики на оголенные участки проводов

Критические ошибки при подключении:

Перепутанная полярность – вызывает короткое замыкание и перегорание предохранителя F17 (15А)
Недостаточная глубина установки – приводит к выпадению гнезда при извлечении штекера
Попадание металлической стружки в корпус – риски замыкания контактов

Проверка	Методика
Механическая	Попытка расшатать гнездо пальцами – люфт недопустим
Электрическая	Замер напряжения мультиметром при включенном зажигании

После установки протестируйте работу гнезда с автомобильным зарядным устройством – индикатор на гаджете должен загореться в течение 2-3 секунд. При отсутствии питания проверьте предохранитель в монтажном блоке салона (слот №17 верхнего ряда).

Фиксация прикуривателя штатным крепежом

Штатное крепление прикуривателя на Приоре состоит из металлической фиксирующей скобы П-образной формы, которая удерживает корпус устройства в посадочном гнезде торпедо. Скоба закрепляется одним винтом через отверстие в задней части пластикового кожуха прикуривателя, создавая надежное распорное усилие при затяжке.

Правильная фиксация обеспечивает не только стабильное положение прикуривателя в гнезде, но и гарантирует электрический контакт между токоведущими лепестками корпуса и металлической скобой, выполняющей роль "массы". Ослабление или деформация крепежа приводят к нарушению этого контакта и функциональности узла.

Распространенные проблемы крепления

Откручивание фиксирующего винта из-за вибрации кузова
Деформация прижимной скобы при неаккуратном демонтаже
Срыв резьбы на пластиковом корпусе прикуривателя
Коррозия металлической скобы, нарушающая контакт "массы"

Признак неисправности	Способ устранения
Прикуриватель "выпадает" из гнезда	Подтяжка фиксирующего винта или замена скобы
Отсутствие подсветки кольца	Зачистка контактов скобы и корпуса
Искрение при установке штекера	Проверка целостности крепежного ушка на корпусе

При замене прикуривателя обязательна проверка состояния крепежной скобы и посадочного места. Установка нового устройства требует аккуратной затяжки винта до плотного прилегания корпуса без перекоса – избыточное усилие повреждает пластиковые элементы крепления.

Подключение питающего разъема к новому устройству

После демонтажа старого гнезда и подготовки места, аккуратно подведите штатный разъем питания к новому устройству. Убедитесь, что полярность проводов совпадает с маркировкой на заменяемом элементе: красный/желтый провод – плюс (+12V), черный/коричневый – масса (GND). При несовпадении конфигурации разъемов потребуется прямое соединение проводов.

Используйте термоусадочные трубки или изоленту для изоляции скруток, если подключение выполняется без родного коннектора. Избегайте натяжения проводов – зафиксируйте их пластиковыми хомутами вдали от подвижных частей. Перед тестированием визуально проверьте отсутствие оголенных контактов рядом с металлическими элементами панели.

Пошаговая инструкция соединения

Снимите 5-7 мм изоляции с концов штатных проводов и кабелей нового устройства
Соедините плюсовые провода через клеммные колодки или пайку
Аналогично подключите минусовые провода, уделяя внимание надежности контакта
Заизолируйте соединения, избегая перехлеста проводов
Закрепите устройство в посадочном гнезде до характерного щелчка

Критические ошибки при подключении:

Перепутанная полярность – вызывает мгновенный выход устройства из строя
Недостаточная изоляция – приводит к КЗ при вибрации
Контакты массы, закрепленные на краске – создают нестабильное соединение

Провод	Цвет изоляции	Назначение	Риски при ошибке
Плюсовой	Красный/Желтый	Подача +12V	Оплавление предохранителя
Минусовой	Черный/Коричневый	Соединение с массой	Нестабильная работа устройства

Финишная проверка: После подключения аккумулятора включите зажигание без запуска двигателя. Протестируйте устройство нагрузкой (например, зарядкой телефона). Убедитесь в отсутствии искрения, нагрева проводов или запаха гари. При корректной работе установите декоративную накладку.

Монтаж декоративного кольца и регулировка посадки

После установки основного блока прикуривателя в посадочное гнездо приступайте к фиксации декоративного кольца. Совместите его пазы с выступами на корпусе прикуривателя, после чего равномерно надавите по периметру до характерного щелчка. Убедитесь, что кольцо плотно прилегает к торцу гнезда без перекосов – зазор между элементом и консолью должен быть минимальным и симметричным.

При обнаружении люфта или неровного прилегания демонтируйте кольцо, проверьте целостность пластиковых фиксаторов и состояние посадочной зоны на панели. Подогните металлические лепестки крепления внутрь для увеличения силы прижима, либо используйте термостойкую силиконовую прокладку толщиной 0.5-1 мм в качестве уплотнителя при значительных зазорах. Избегайте чрезмерного усилия при монтаже – хрупкий пластик может треснуть.

Ключевые этапы регулировки

Проверка байонетного соединения: поворот кольца на 10-15° должен надежно блокировать элемент
Контроль зазоров: между панелью и кромкой кольца допуск ≤ 0.3 мм по всему контуру
Тест на вибрацию: при включенном двигателе деталь не должна дребезжать

Проблема	Решение
Кольцо проворачивается	Замена сломанных фиксаторов, подгиб лепестков
Локальный зазор	Выравнивание деформированной посадочной площадки
Выступание над панелью	Корректировка глубины установки основного блока

Финишную проверку выполните при работающем прикуривателе: после 2-3 минут нагрева пластиковые элементы не должны деформироваться. Если кольцо «утопает» в панели – добавьте шайбы под крепежную гайку корпуса. Для моделей с подсветкой дополнительно убедитесь, что кольцо не пережимает проводку светодиода.

Обратная сборка пластиковой накладки тоннеля

Установите пластиковую накладку тоннеля на место, совместив все направляющие выступы с соответствующими пазами в кузове автомобиля. Проследите, чтобы жгут проводов прикуривателя и подсветки не попал под крепежные элементы и не был пережат при монтаже.

Плотно прижмите накладку по всей длине тоннеля, обеспечивая равномерное прилегание без перекосов. Начинайте фиксацию с центральных защелок, постепенно продвигаясь к краям – это предотвратит деформацию пластика и обеспечит правильную посадку детали.

Подключение разъемов
- Соедините колодку питания прикуривателя с ответной частью
- Подсоедините разъем подсветки гнезда
- Убедитесь в характерном щелчке фиксаторов
Крепление элементов
- Зафиксируйте накладку боковыми защелками
- Верните на место винты крепления в районе рычага ручного тормоза
- Установите декоративные заглушки крепежных отверстий

Контрольная проверка: Убедитесь в отсутствии люфта детали, проверьте работу прикуривателя при включенном зажигании. При наличии подсветки – активируйте габаритные огни для тестирования светодиода.

Важно: Не применяйте излишнее усилие при монтаже – это может привести к поломке пластиковых фиксаторов. При обнаружении помех при установке демонтируйте накладку и проверьте правильность прокладки проводов.

Подключение аккумуляторной клеммы

Перед подключением клеммы к аккумулятору убедитесь, что новый прикуриватель установлен в гнездо, а провода подсоединены правильно – красный к плюсовой клемме устройства, черный к минусу.

Очистите клеммы АКБ от окислов металлической щеткой и нанесите токопроводящую смазку для предотвращения коррозии. Проверьте целостность изоляции проводов, идущих к прикуривателю.

Порядок подключения

Наденьте плюсовую клемму (красную) на соответствующий вывод АКБ и затяните крепление ключом до плотной фиксации.
Аналогично подключите минусовую клемму (чёрную), избегая контакта ключа с кузовом во избежание короткого замыкания.
Убедитесь, что провода не касаются движущихся элементов двигателя и не натянуты.

После подключения проверьте работоспособность прикуривателя, включив зажигание. Если устройство не функционирует:

Проверьте предохранитель F20 (15А) в монтажном блоке
Убедитесь в отсутствии переломов проводки
Протестируйте мультиметром наличие +12В на центральном контакте гнезда

Проблема	Вероятная причина
Искрение при подключении	Неправильная полярность или короткое замыкание
Окисление клемм через 2-3 дня	Плохой контакт или повреждение изоляции проводов

Проверка фиксации прикуривателя в панели

Надёжная фиксация прикуривателя в гнезде критична для безопасной эксплуатации. Смещение или выпадение элемента при подключении гаджетов создаёт риски короткого замыкания, повреждения разъёмов и даже локального возгорания проводки.

Проверку начинайте при выключенном зажигании. Убедитесь в отсутствии посторонних предметов в гнезде: осколков стеклянного предохранителя, металлической стружки или грязи, которые мешают корректной установке.

Методика диагностики

Проведите механический тест: установите прикуриватель в гнездо до характерного щелчка. Попробуйте извлечь его пальцами без нажатия на боковые фиксаторы – исправный узел должен удерживаться плотно. Раскачивайте корпус из стороны в сторону: допустимый люфт не превышает 1-2 мм.

Оцените состояние компонентов:

Наружные лепестки – осмотрите на предмет деформации или следов оплавления
Центральный контакт – проверьте пружинящие свойства нажатием отвёртки
Корпус гнезда – убедитесь в отсутствии трещин на пластике панели

При выявлении проблем используйте таблицу для определения причин:

Симптом	Вероятная причина
Прикуриватель выпадает при движении	Сломаны фиксирующие лепестки или ослаблены прижимные усики
Корпус болтается с характерным стуком	Деформация гнезда, износ посадочного отверстия
Элемент "проваливается" без щелчка	Загрязнение контактов, разрушение фиксатора

Важно: при замене выбирайте оригинальные запчасти или совместимые аналоги с маркировкой 12V/10-15A. Установку завершайте контрольным подключением нагрузки – например, автомобильной зарядки.

Тестирование функции нагрева заглушки

После установки новой заглушки с функцией нагрева необходимо проверить её работоспособность и безопасность эксплуатации. Подключите устройство к разъёму прикуривателя при работающем двигателе автомобиля.

Визуально контролируйте процесс нагрева в течение 2-3 минут: исправная заглушка должна равномерно прогреваться по всей поверхности контактной части. Избегайте касания металлических элементов во время теста из-за высоких температур.

Порядок диагностики

Для комплексной проверки выполните следующие действия:

Замерьте напряжение на клеммах разъёма мультиметром (норма: 12-14V)
Проверьте силу тока при подключённой заглушке (опасные признаки:
- отсутствие потребления
- скачки выше 15А
- падение ниже 8А)
Контролируйте время срабатывания: нагрев до рабочей температуры должен происходить за 90-180 секунд

Критические дефекты при тестировании:

Отсутствие нагрева	Обрыв спирали, плохой контакт
Локальный перегрев	Деформация термоэлемента, заводской брак
Искрение при подключении	Замыкание в корпусе, окисление гнёзд

При обнаружении неисправностей немедленно отключите устройство. Дальнейшая эксплуатация дефектной заглушки может привести к расплавлению пластиковых элементов разъёма или возгоранию электропроводки.

Проверка работы дополнительных устройств через гнездо

Перед диагностикой самого гнезда прикуривателя на Приоре исключите неисправность подключаемых устройств. Проверьте каждое устройство на работоспособность в другом автомобиле или через USB-адаптер, подключенный к иному источнику питания. Убедитесь, что мощность гаджетов не превышает 120 Вт (10 А) – это критично для штатной проводки.

Если устройства функционируют исправно вне вашего авто, переходите к комплексной проверке гнезда. Используйте мультиметр и визуальный осмотр для выявления трёх ключевых проблем: отсутствия напряжения, нестабильного контакта или механических повреждений разъёма.

Методы диагностики гнезда

Последовательно выполните тесты:

Замер напряжения мультиметром:
- Переведите прибор в режим постоянного тока 20V
- Чёрный щуп подключите к металлическому корпусу гнезда (масса)
- Красный щуп приложите к центральному контакту
- Норма: 12.0–14.5V при включённом зажигании
Тестовое подключение нагрузки:
- Используйте маломощное исправное устройство (например, светодиодный светильник)
- При включении наблюдайте за реакцией:
  - Мерцание – плохой контакт в разъёме
  - Отсутствие реакции – обрыв цепи
  - Работа с перебоями – коррозия контактов
Визуальный осмотр:
- Проверьте фиксацию гнезда в посадочном месте
- Осмотрите контакты на предмет:
  - Окисления (белый/зелёный налёт)
  - Деформации боковых лепестков
  - Оплавления пластика

Показатель мультиметра	Возможная причина	Действия
0V	Перегорел предохранитель F4 (15A)	Проверить блок предохранителей
Менее 11V	Окисление контактов или КЗ	Зачистить клеммы, искать замыкание
Колебания напряжения	Износ пружинных контактов гнезда	Заменить гнездо

При обнаружении коррозии аккуратно зачистите центральный штырь и боковые лепестки мелкой наждачной бумагой. Если гнездо шатается – подтяните фиксирующие скобы или замените корпус. Помните: нестабильная работа часто вызвана ослаблением прижимных лепестков, которые деформируются от частого использования мощных устройств.

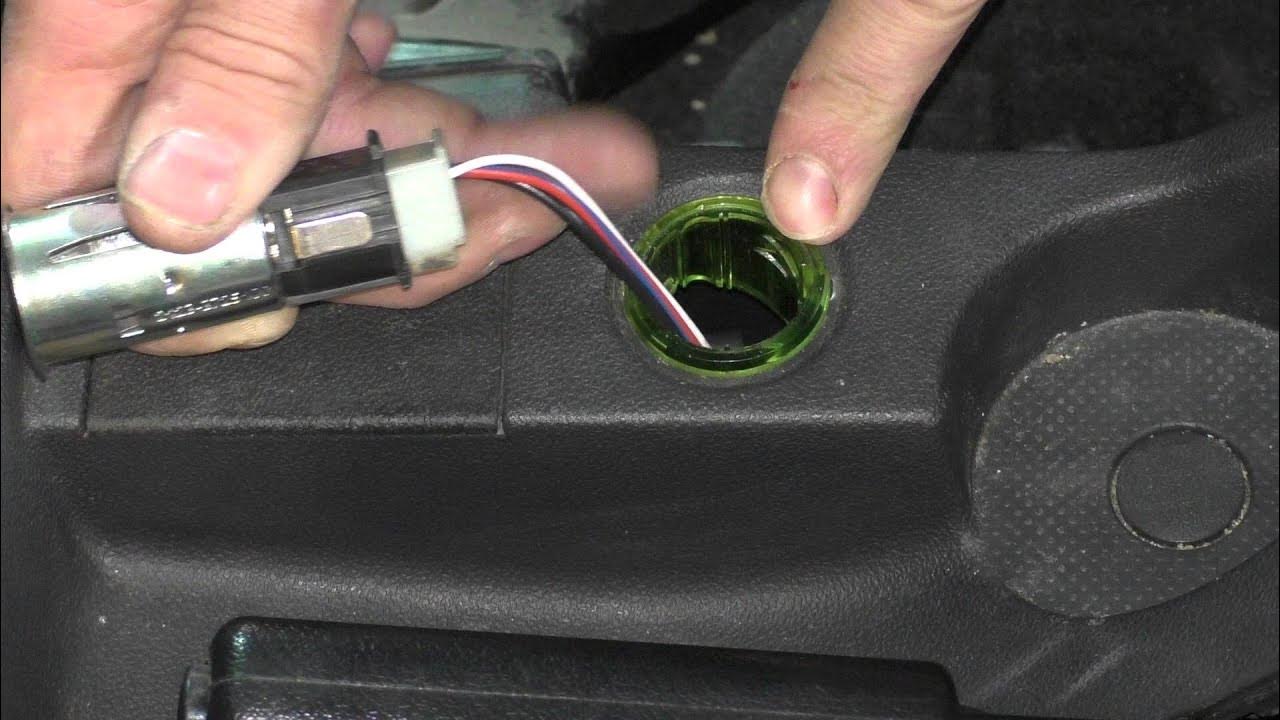

Видеообзор процесса замены для наглядности

Практический видеоинструктаж позволяет детально изучить каждый этап замены прикуривателя на Lada Priora, исключая ошибки при самостоятельном ремонте. Наглядная демонстрация акцентирует внимание на нюансах: работе с фиксаторами панели, правильном отсоединении проводов и корректной установке нового гнезда.

Видеоформат особенно полезен для визуализации скрытых элементов конструкции – например, расположения клипс крепления центральной консоли или точной последовательности снятия декоративных накладок. Это минимизирует риск поломки пластиковых деталей и экономит время на диагностике.

Ключевые этапы в видеообзоре

Подготовка инструментов: демонстрация необходимых отвёрток (крестообразная, плоская) и тестера напряжения
Демонтаж старого гнезда: техника извлечения прикуривателя с фиксацией проводов маркерами
Проверка контактов: тестирование мультиметром на обрыв цепи и замыкание
Установка нового элемента: подключение проводов с учётом полярности (+12V и масса)

Типичная ошибка	Последствие	Как избежать в видео
Грубое снятие панели	Поломка пластиковых клипс	Показ специальной техники поддевания отвёрткой с демпфером
Перепутывание проводов	Короткое замыкание, оплавление гнезда	Крупный план маркировки кабелей перед отсоединением

Важно: В ролике отдельно выделяется проверка работы нового прикуривателя до сборки панели – подключение зарядного устройства для теста исключает необходимость повторного разбора при неисправности.

Профилактика поломок прикуривателя в будущем

Регулярный визуальный осмотр гнезда прикуривателя помогает выявить ранние признаки проблем: окисление контактов, деформацию пружинных элементов или скопление мусора. Обращайте внимание на люфт штекера подключаемых устройств – его отсутствие указывает на износ токопроводящих лепестков.

Ограничение мощности подключаемых гаджетов критически важно – суммарная нагрузка не должна превышать номинальные 10-12 А (для стандартного гнезда). Использование переходников с предохранителем и защитой от переполюсовки предотвратит замыкание при случайном касании металлических предметов контактов.

Ключевые правила эксплуатации

Запрещено выдергивать штекер рывком – это деформирует пружинные контакты гнезда
Очистка контактов раз в 3 месяца: продувка сжатым воздухом и обработка токопроводящей смазкой
Изоляция гнезда заглушкой при длительном неиспользовании для защиты от пыли и влаги

Тип устройства	Рекомендуемая мощность	Риск перегрузки
Компрессор для шин	Менее 120 Вт	Высокий (требует контроля времени работы)
USB-адаптер (2 порта)	До 60 Вт	Низкий
Авточайник	Не более 100 Вт	Критичный (вызывает оплавление гнезда)

Перед подключением проверяйте соответствие вольтажа и силы тока устройства параметрам бортовой сети
Используйте только качественные переходники с медной проводкой и керамическими предохранителями
При частом использовании установите дополнительный прикуриватель с отдельным предохранителем и проводкой сечением 2.5 мм²

Бренд	Характеристики	Ресурс
Bosch 0 001 102 001	Керамический нагреватель, латунные контакты	50+ тыс. циклов
Hella 6PT 009 510-051	Двойной термопредохранитель, никелированный корпус	45+ тыс. циклов
Valeo 082457	Антикоррозийное покрытие, ток 15А	40+ тыс. циклов

Список источников

При подготовке материала использовались технические документы и практический опыт автомобильных специалистов. Основное внимание уделялось официальным данным производителя и типовым случаям ремонта.

Для анализа неисправностей и методов замены были изучены профильные ресурсы с акцентом на модели Lada Priora. Проверка информации осуществлялась через перекрестное сопоставление данных из независимых источников.

Руководство по ремонту Lada Priora - раздел электрооборудования
Технические бюллетени сервисных центров Lada
Протоколы диагностики неисправностей электроцепи прикуривателя
Форумы владельцев Priora: тематические обсуждения поломок
Каталоги автозапчастей: спецификации гнезд прикуривателя
Видеоинструкции по демонтажу панелей торпедо
Методические материалы автоэлектриков: замеры сопротивления
