Замена прокладок теплообменника двигателя Z18XER

Статья обновлена: 18.08.2025

Утечки охлаждающей жидкости в двигателях Z18XER часто указывают на критическую проблему – износ прокладок теплообменника.

Эта неисправность напрямую угрожает стабильной работе силового агрегата и требует немедленного вмешательства.

Замена уплотнительных элементов теплообменника является обязательной процедурой при обнаружении признаков разгерметизации системы охлаждения.

Игнорирование проблемы приводит к перегреву, смешиванию технических жидкостей и дорогостоящему ремонту двигателя.

Необходимые инструменты для замены

Подготовка правильного набора инструментов критична для корректной замены прокладок теплообменника двигателя Z18XER. Отсутствие необходимых приспособлений может привести к повреждению компонентов или негерметичности системы.

Работы требуют демонтажа мешающих элементов и аккуратного обращения с хрупкими деталями. Соблюдайте чистоту рабочей зоны во избежание попадания загрязнений в охлаждающий контур.

Перечень инструментов и материалов

Инструменты:

Набор торцевых головок (8-19 мм) с трещоткой и удлинителями
Динамический ключ для сложнодоступных болтов
Ключи рожковые: 10 мм, 13 мм, 15 мм
Отвертки: крестовая РН2 и плоская 5 мм
Плоскогубцы для хомутов и шлангов
Специальный съемник пластиковых фиксаторов
Емкость для слива охлаждающей жидкости (≥5 л)
Щетка для очистки посадочных поверхностей

Расходные материалы:

Новая прокладка теплообменника GM 55585670 (оригинал)
Охлаждающая жидкость Dex-Cool 1.5-2 л
Герметик Loctite 574 для фланцев (при наличии дефектов плоскости)
Чистящий состав для удаления нагара
Смазка для резиновых уплотнителей

Требуемые расходные материалы

Для замены прокладок теплообменника двигателя Z18XER необходимо подготовить основные и сопутствующие материалы. Отсутствие любого компонента приведёт к прерыванию ремонта или негерметичности системы.

Обязательно проверьте состояние крепёжных элементов и патрубков при демонтаже – при обнаружении коррозии или повреждений их следует включить в список покупок. Используйте только оригинальные или рекомендованные производителем аналоги.

Основной перечень

Прокладка теплообменника (оригинальный артикул GM 55569882 или аналог)
Прокладка впускного коллектора (GM 12588079) – требует замены при демонтаже
Охлаждающая жидкость (5L) – тип Dex-Cool или аналог по спецификации GM

Дополнительные расходники

Герметик для фланцев (безсиликоновый, термостойкий до 200°C)
Антифриз для промывки системы (1L)
Дистиллированная вода (3L) – для финальной промывки
Смазка для уплотнителей на силиконовой основе

Крепёж и расходные элементы

Наименование	Количество
Болт крепления теплообменника (M8x25)	4 шт
Хомут винтовой для патрубков (Ø40-60мм)	2 шт
Салфетки безворсовые	10 шт

Важно: При замене старой охлаждающей жидкости требуется утилизация согласно экологическим нормам региона.

Подготовка: отключение аккумулятора

Отключение аккумуляторной батареи – обязательный этап перед любыми работами в моторном отсеке. Эта процедура исключает риск короткого замыкания и повреждения электронных компонентов двигателя при демонтаже теплообменника.

Перед отсоединением клемм убедитесь, что зажигание выключено, ключ извлечён из замка, а все электронные системы (фары, магнитола) деактивированы. Подготовьте гаечные ключи или головки нужного размера для клеммных болтов.

Порядок действий

Определите полярность: Найдите отрицательную клемму (маркирована «–», обычно чёрного цвета и подключена к кузову).
Ослабьте крепление: Ключом на 10 мм ослабьте гайку крепления наконечника минусовой клеммы.
Снимите клемму: Аккуратно снимите провод с клеммы АКБ, отведите его в сторону от аккумулятора и зафиксируйте, исключив случайный контакт.
Изолируйте клемму (опционально): Оберните снятый наконечник тряпкой или наденьте пластиковый колпачок для дополнительной защиты.

Важно!	Первой всегда снимается отрицательная клемма. Снятие плюсовой первой может вызвать искрение при случайном касании кузова ключом.
Контроль:	Убедитесь, что отсоединённый провод не касается клемм АКБ или металлических деталей подкапотного пространства.

После отключения аккумулятора выждите 10–15 минут перед началом работ. Это позволяет электронным блокам управления (особенно ЭБУ двигателя) полностью обесточиться и сбросить ошибки, связанные с внезапным прерыванием питания.

Слив охлаждающей жидкости

Перед началом работ убедитесь, что двигатель остыл до температуры ниже 40°C во избежание ожогов и избыточного давления в системе. Подготовьте чистую ёмкость объёмом не менее 5 литров для сбора отработанной жидкости, а также ветошь для оперативного удаления проливов.

Установите автомобиль на ровную поверхность и зафиксируйте стояночным тормозом. Откройте крышку расширительного бачка для сброса давления, затем разместите ёмкость под сливным клапаном радиатора, расположенным в нижней части левого бачка (со стороны водителя).

Порядок выполнения слива

Аккуратно поверните пластиковый сливной клапан радиатора на 90° против часовой стрелки, используя пассатижи с мягкими накладками.
Дождитесь полного стекания основной массы охлаждающей жидкости (≈10-15 минут).
Для удаления остатков жидкости ослабьте хомут нижнего патрубка теплообменника у корпуса термостата и осторожно снимите шланг.

Элемент системы	Особенности слива
Блок цилиндров	Открутите заглушку диаметром 15 мм возле масляного фильтра для полного осушения
Печка салона	Переведите регулятор отопления на максимум для открытия клапана

Важно: При наличии следов эмульсии в слитой жидкости или металлической взвеси проверьте целостность теплообменника и прокладки ГБЦ. Собранную отработанную охлаждающую жидкость утилизируйте в соответствии с экологическими нормами – запрещается слив в почву или канализацию.

Демонтаж воздушного фильтрующего элемента

Для доступа к теплообменнику двигателя Z18XER необходимо снять корпус воздушного фильтра вместе с фильтрующим элементом. Эта операция выполняется на холодном двигателе для исключения риска ожогов и деформации пластиковых элементов.

Снятие корпуса воздушного фильтра является первым этапом обеспечения доступа к верхней части двигателя и узлам системы охлаждения, включая теплообменник. Важно действовать аккуратно, чтобы не повредить пластиковые защелки и датчики.

Последовательность снятия корпуса воздушного фильтра

Демонтаж выполняется в следующем порядке:

Отсоедините разъем датчика массового расхода воздуха (ДМРВ): Нажмите на фиксатор разъема и аккуратно отсоедините его от корпуса воздушного фильтра. Будьте предельно осторожны, контакты ДМРВ очень чувствительны.
Ослабьте хомут крепления воздуховода: Используя отвертку или торцевой ключ (обычно 7-8 мм), ослабьте затяжку металлического хомута, фиксирующего гофрированный воздуховод на выходе из корпуса фильтра к дроссельному узлу. Не снимайте хомут полностью.
Отщелкните фиксаторы корпуса: Корпус воздушного фильтра крепится к опоре двигателя или кузову несколькими пластиковыми защелками (обычно 3-4 штуки). Нажмите на центральную часть каждой защелки отверткой с широким жалом или пальцем и потяните корпус вверх, освобождая его.
Отсоедините воздуховод и снимите корпус: Аккуратно снимите гофрированный воздуховод с патрубка дроссельного узла. Приподнимите корпус воздушного фильтра вверх, освобождая его из посадочных резиновых подушек-опор. Извлеките корпус из подкапотного пространства.

Примечание: Внутри корпуса находится сам воздушный фильтрующий элемент. Его замена не является обязательной частью данной процедуры, но рекомендуется проверить его состояние и при необходимости заменить.

Инструменты, которые могут понадобиться:

Инструмент	Назначение
Отвертка крестовая / шлицевая	Ослабление хомутов, помощь в отщелкивании клипс
Торцевой ключ или головка 7-8 мм (при наличии)	Ослабление металлического хомута воздуховода (если хомут винтовой)
Фонарик	Для лучшей видимости точек крепления

Важно: Избегайте попадания грязи в открытый впускной тракт (патрубок дроссельного узла) после снятия воздуховода. При необходимости прикройте его чистой ветошью. Бережно обращайтесь с датчиком ДМРВ – его повреждение приведет к нестабильной работе двигателя.

Снятие дроссельного узла

Отключите минусовую клемму аккумуляторной батареи для обесточивания системы. Демонтируйте воздуховод, соединяющий корпус воздушного фильтра с дроссельной заслонкой, ослабив хомуты крепления и аккуратно сняв патрубок.

Отсоедините электрический разъем управления дроссельным узлом, нажав на фиксатор и потянув колодку проводов в сторону. Проверьте наличие и снимите вакуумные шланги, подключенные к корпусу дросселя, запоминая их расположение для сборки.

Выкрутите крепежные болты (обычно 4 шт.), фиксирующие дроссельный узел к впускному коллектору. Используйте головку на 10 мм или трещотку с удлинителем для доступа к нижним болтам.
Аккуратно снимите узел с посадочного места, избегая деформации фланца. Прилипшую прокладку осторожно отделите шпателем.
Накройте открытый впускной коллектор чистой ветошью для предотвращения попадания посторонних предметов.

Ключевые моменты:

Не допускайте падения или механических повреждений датчика положения дроссельной заслонки
Зачистите привалочные поверхности коллектора и дросселя от остатков старой прокладки перед установкой
Проверьте состояние посадочного гнезда теплообменника после демонтажа узла

Отсоединение патрубков теплообменника

Обеспечьте остывание двигателя до температуры ниже 50°C для предотвращения ожогов и деформации пластиковых элементов. Подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 5 литров, предварительно ослабив пробку расширительного бачка для сброса давления в системе.

Определите расположение верхнего и нижнего патрубков теплообменника: верхний соединяется с выходом ГБЦ, нижний – с термостатом. Зафиксируйте хомуты разводным ключом, ослабьте крепёжные винты (тип Torx T30) на 2-3 оборота, не снимая полностью. Сдвиньте хомуты по патрубку на 3-4 см от фланцев теплообменника.

Последовательность демонтажа

Пережмите нижний патрубок специальными зажимами для сохранения жидкости в магистрали
Проверните верхний патрубок на 30-40° вокруг оси для разрушения прикипевшего соединения
Резким продольным движением сорвите шланг с фланца, направляя усилие вдоль оси патрубка
Повторите операцию для нижнего элемента, удерживая теплообменник свободной рукой

Критические моменты: Не допускайте перегиба металлических трубок термостата при снятии нижнего шланга. При закисании соединения используйте универсальный съёмник для патрубков GM-8247, избегая деформации алюминиевого фланца. Проверьте состояние уплотнительных поверхностей – бороздки глубиной более 0,8 мм требуют замены патрубков.

Элемент	Диаметр, мм	Усилие демонтажа	Рекомендованный инструмент
Верхний патрубок	32	40-50 Н·м	Съёмник OTC 6588
Нижний патрубок	28	30-40 Н·м	Монтажная лопатка 15 см

Демонтаж креплений теплообменника

Обеспечьте доступ к теплообменнику, сняв мешающие элементы: воздушный патрубок, кронштейн генератора и крепления дроссельного узла. Проверьте отсутствие давления в системе охлаждения, аккуратно ослабив крышку расширительного бачка. Подготовьте ёмкость для остатков антифриза.

Отсоедините все патрубки системы охлаждения, идущие к теплообменнику, предварительно ослабив хомуты отверткой или торцевым ключом. Демонтируйте датчик температуры охлаждающей жидкости, осторожно выкрутив его из корпуса теплообменника гаечным ключом на 19 мм.

Ключевые этапы снятия крепежа

Используйте торцевые головки E8 (звёздочка) или TORX T30 для последовательного выкручивания крепёжных болтов:

Верхнее крепление: Два болта (длина 25 мм), расположенные под впускным коллектором. Применяйте карданный шарнир для доступа.
Боковые кронштейны: Три болта (длина 40 мм) с левой стороны блока. Снимите топливную рампу для удобства.
Нижний фиксатор: Один болт (длина 30 мм) возле масляного фильтра. Требуется удлинитель для трещотки.

Тип крепления	Кол-во болтов	Инструмент	Особенности
Верхнее	2 шт.	TORX T30, удлинитель 150 мм	Доступ через проёмы коллектора
Боковое	3 шт.	TORX T30, кардан	Требуется демонтаж топливных магистралей
Нижнее	1 шт.	TORX T30, трещотка	Обязательная фиксация теплообменника рукой

Важно: Каждый выкрученный болт маркируйте и складывайте отдельно – различия в длине критичны при сборке. При коррозии резьбы обработайте соединения проникающей смазкой WD-40 за 10 минут до откручивания. Не применяйте ударные инструменты – алюминиевые посадочные гнёзда блока цилиндров повреждаются легко.

После извлечения всех болтов придерживайте теплообменник левой рукой и плавно сдвигайте его от блока цилиндров. Не допускайте перекоса – медные трубки масляного радиатора, встроенные в корпус, деформируются при неаккуратном движении. При сопротивлении проверьте полноту отключения патрубков ГВС.

Проведите зачистку посадочной поверхности блока цилиндров пластиковым скребком сразу после снятия агрегата – остатки старой прокладки удаляются легче до их засыхания.

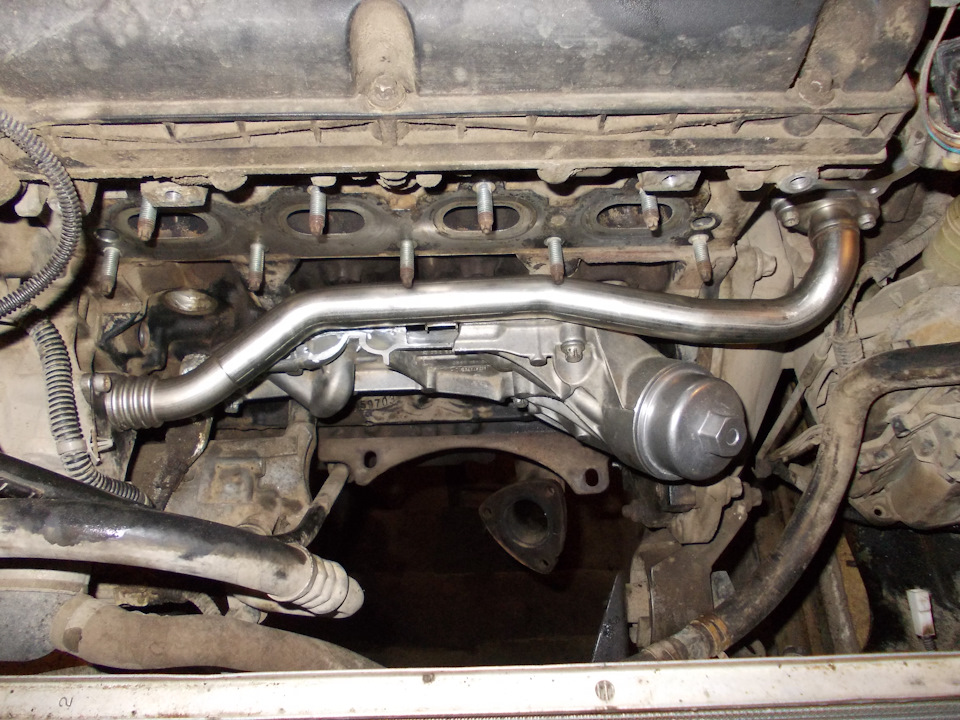

Извлечение теплообменника двигателя

Демонтаж теплообменника начинается после полного остывания двигателя и слива охлаждающей жидкости. Отсоедините отрицательную клемму аккумулятора для обесточивания системы. Снимите пластиковую декоративную крышку двигателя, освободив крепежные клипсы или болты. Демонтируйте воздушный фильтр в сборе с корпусом для беспрепятственного доступа к теплообменнику.

Ослабьте хомуты и отсоедините патрубки системы охлаждения, идущие к теплообменнику. Подготовьте емкости для слива остатков антифриза. Отсоедините электрический разъем датчика температуры охлаждающей жидкости (если он установлен на корпусе теплообменника). Используйте ветошь для сбора пролившейся жидкости.

Ключевые этапы демонтажа

Выкрутите крепежные болты теплообменника (обычно 2-3 шт.) с помощью торцевого ключа на 10 или 13 мм
Аккуратно расшатайте корпус теплообменника из посадочного места на блоке цилиндров
Извлеките узел вместе с приваренными трубками масляного радиатора (если конструкция комбинированная)
Немедленно закройте открытые каналы в БЦ и патрубках чистыми заглушками

Тип крепежа	Кол-во	Особенности
Болты M8	2 шт	С обратной стороны ГБЦ, требуют удлинителя
Шпилька M6	1 шт	Фиксирует верхний угол теплообменника

Внимание: Не применяйте ударные инструменты – алюминиевые поверхности легко повреждаются. Проверьте состояние посадочной плоскости на блоке цилиндров – зачистите остатки старой прокладки пластиковым скребком. Избегайте попадания грязи в масляные каналы!

Очистка посадочных поверхностей

После демонтажа старого теплообменника и удаления остатков прокладки критически важно тщательно очистить посадочные поверхности как на блоке цилиндров, так и на самом теплообменнике. Любые остатки старой прокладки, накипи, масла или грязи нарушат герметичность новой прокладки, что неизбежно приведет к утечке охлаждающей жидкости.

Поверхности должны быть абсолютно чистыми, гладкими и ровными. Используйте подходящие инструменты и методы, чтобы не повредить мягкий алюминий блока и теплообменника. Абразивные материалы или чрезмерное усилие могут создать царапины или неровности, которые сделают невозможным обеспечение надежного уплотнения.

Методы и инструменты для очистки

Для эффективной и безопасной очистки применяйте следующие подходы:

Механическая очистка:
- Пластиковые или деревянные скребки: Основной инструмент для аккуратного удаления крупных остатков старой прокладки и накипи. Не царапают алюминий.
- Мягкие латунные щетки (вручную или на малых оборотах дрели): Полезны для удаления стойких загрязнений и следов коррозии. Избегайте стальных щеток - они оставят царапины и частицы, вызывающие коррозию.
- Абразивные подушечки (Scotch-Brite) с осторожностью: Используйте только мелкозернистые (серые/белые) варианты без агрессивных абразивов. Применяйте вручную, без сильного нажима, двигаясь в одном направлении вдоль плоскости поверхности, а не круговыми движениями.
Химическая очистка:
- Специализированные очистители прокладок: Средства, предназначенные для растворения остатков прокладок (например, на основе цитрусовых или NMP). Нанесите, дайте подействовать согласно инструкции, затем аккуратно удалите размягченные остатки пластиковым скребком.
- Очиститель тормозов/уайт-спирит: Могут использоваться для обезжиривания поверхности после удаления основной массы загрязнений. Тщательно удаляйте все следы растворителя перед установкой новой прокладки.
Альтернативные методы (требуют опыта/оборудования):
- Пескоструйная обработка мягким абразивом (пластиковая дробь, сода): Очень эффективна, но требует специального оборудования и навыков. Категорически запрещено использовать обычный песок или жесткие абразивы на алюминии.

Контроль качества очистки

После очистки поверхность необходимо проверить:

Чистота: Поверхность должна быть равномерно металлического цвета, без видимых пятен старой прокладки, накипи, масла, ржавчины или следов коррозии.
Гладкость: Проведите пальцем (в чистой перчатке) по поверхности. Она должна быть гладкой, без ощутимых задиров, царапин или бугорков.
Ровность (Плоскостность): Это критически важно.
- Используйте идеально ровную металлическую линейку или точный поверочный инструмент.
- Приложите линейку ребром к очищенной поверхности по диагоналям и через центр.
- Попытайтесь прощупать зазор между линейкой и поверхностью тонким щупом или посветить фонариком с обратной стороны.
- Допустимый зазор не должен превышать 0.05-0.1 мм по всей длине прилегания. Если обнаружены значительные неровности (вмятины, выпуклости), поверхность требует профессионального восстановления (фрезеровки) или замены детали.

Инструмент/Метод	Применение	Риски/Особенности
Пластиковый/деревянный скребок	Первичное удаление крупных остатков	Безопасен для алюминия
Мягкая латунная щетка	Удаление стойких загрязнений, коррозии	Не использовать стальные щетки
Мелкозернистый Scotch-Brite (серый/белый)	Финишная шлифовка, удаление легких следов	Только вручную, без сильного нажима
Очиститель прокладок	Растворение остатков прокладки	Следовать инструкции, тщательно смывать
Очиститель тормозов/уайт-спирит	Обезжиривание	Только после мех. очистки, тщательно удалять
Мягкий пескоструй (пластик, сода)	Глубокая очистка сложных загрязнений	Требует опыта и оборудования, риск повреждения при ошибке

Перед установкой новой прокладки и теплообменника еще раз тщательно обезжирьте обе посадочные поверхности очистителем тормозов или аналогичным обезжиривателем, нанесенным на чистую, безворсовую салфетку. Убедитесь, что поверхности полностью сухие и не содержат никаких следов чистящих средств или масел.

Установка новой прокладки теплообменника двигателя Z18XER

Очистите привалочные поверхности блока цилиндров и теплообменника от остатков старой прокладки и грязи металлической щеткой или скребком. Тщательно обезжирьте контактные зоны ацетоном или специализированным очистителем.

Убедитесь в отсутствии деформации или механических повреждений на фланцах теплообменника и ГБЦ. Проверьте плоскостность с помощью линейки и щупа – допустимое отклонение не превышает 0,05 мм по всей площади сопряжения.

Порядок монтажа

Установите новую прокладку теплообменника на блок цилиндров, совместив монтажные отверстия с направляющими штифтами.
Нанесите тонкий слой термостойкого герметика (только на участках вокруг каналов охлаждающей жидкости) при использовании безасбестовых уплотнений.
Совместите теплообменник с прокладкой, избегая смещений. Заведите крепежные болты вручную.

Затягивайте болты крест-накрест в три этапа согласно схеме:

Этап	Момент затяжки (Нм)
Предварительная	5-7
Базовая	15
Финишная	25±2

Не используйте ударный инструмент – применяйте динамометрический ключ с плавным натяжением.

После установки заполните систему охлаждения, запустите двигатель и прогрейте до рабочей температуры.
Проверьте соединение на предмет течей под давлением при оборотах выше 2500 об/мин.
Повторно затяните холодные болты через 100-150 км пробега с моментом 25 Нм.

Монтаж теплообменника в обратном порядке

Установите новый уплотнитель на посадочную поверхность теплообменника, предварительно очистив её от остатков старой прокладки и загрязнений. Смажьте уплотнительное кольцо тонким слоем силиконовой смазки для предотвращения деформации при монтаже.

Аккуратно совместите теплообменник с монтажными отверстиями на блоке цилиндров, избегая перекоса. Проследите за правильным позиционированием каналов охлаждающей жидкости относительно патрубков двигателя. Прижмите узел равномерно по всей плоскости до плотного контакта с блоком.

Порядок сборки и контроля

Затяните крепёжные болты крестообразной последовательностью в 3 этапа:
- Предварительная затяжка моментом 5 Н·м
- Основная затяжка 15 Н·м
- Финишная доводка 25 Н·м
Подключите топливопроводы с заменой уплотнительных колец на штуцерах. Затяните хомуты до характерного щелчка фиксатора.
Наденьте шланги системы охлаждения на патрубки, зафиксировав новыми винтовыми хомутами. Контролируйте положение трубок во избежание перегибов.
Восстановите электрические разъёмы датчиков температуры и регулятора холостого хода согласно маркировке.

Заполните систему охлаждения рекомендованной охлаждающей жидкостью через расширительный бачок. Запустите двигатель на 5 минут при 2000 об/мин для удаления воздушных пробок. Долейте ОЖ до уровня между метками MIN/MAX на остывшем моторе.

Контрольная точка	Параметры проверки
Стык теплообменника	Отсутствие подтёков антифриза
Патрубки	Равномерный прогов, отсутствие вздутий
Топливные магистрали	Запах бензина, пятна на стыках

Проведите тестовую поездку в течение 15 минут с контролем температуры двигателя. Повторно проверьте момент затяжки болтов после полного остывания мотора.

Заправка системы охлаждения

Перед началом заправки убедитесь, что все ремонтные работы завершены, соединения теплообменника и патрубков затянуты с рекомендуемым моментом. Подготовьте свежую охлаждающую жидкость, соответствующую спецификации GM Dex-Cool (красный цвет) или её современным аналогам, избегая смешивания разных типов антифризов.

Снимите расширительный бачок и промойте его дистиллированной водой для удаления остатков старой жидкости и загрязнений. Установите бачок на место, откройте кран печки в салоне на максимум для обеспечения циркуляции по всем контурам системы, включая малый круг отопителя.

Последовательность заливки жидкости

Ослабьте спускной винт на корпусе термостата (расположен возле верхнего патрубка радиатора)
Медленно заливайте антифриз через горловину расширительного бачка до появления жидкости без пузырьков из дренажного отверстия
Затяните спускной винт при непрерывной подаче жидкости
Продолжайте заполнение до отметки MAX на холодном бачке

Запустите двигатель и прогрейте его до рабочей температуры (90°C). При работающем моторе добавьте жидкость до среднего уровня между рисками MIN/MAX, параллельно удаляя воздух:

Периодически сжимайте верхние патрубки рукой
Плавно повышайте обороты до 2500 об/мин на 3-5 секунд
Проверяйте температуру печных патрубков (оба должны быть равномерно горячими)

После остывания двигателя (не ранее чем через 2 часа) повторно доведите уровень до нормы. Контролируйте отсутствие подтёков в зоне теплообменника первые 100 км пробега. Проведите повторную проверку уровня через неделю эксплуатации – значительное снижение указывает на негерметичность или воздушные пробки.

Проверка герметичности после сборки

Перед запуском двигателя Z18XER заполните систему охлаждения тосолом до рекомендуемого уровня, используя только оригинальный концентрат G12++/G13 в пропорции 50/50 с дистиллированной водой. Удалите воздушные пробки через классическую процедуру прокачки: открутите винты на термостате и блоке дроссельной заслонки, доливая жидкость до прекращения выхода пузырей.

После заполнения системы установите на расширительный бачок тестер давления с ручным насосом, соответствующий диаметру горловины. Создайте давление 1,5-2,0 бар (проверьте допустимое значение на крышке бачка) и зафиксируйте показания манометра. Выдержите систему под нагрузкой 15-20 минут, контролируя падение стрелки.

Ключевые точки осмотра

Зона теплообменника: осмотрите стык между корпусом и ГБЦ на предмет мокрых подтёков
Патрубки: проверьте места соединений шлангов с патрубками теплообменника
Датчики температуры: убедитесь в сухости вокруг резьбовых соединений

При обнаружении падения давления более 0,2 бар за 10 минут:

Используйте фонарь для визуального поиска утечек под капотом
Проверьте возможные точки просачивания на днище (особенно под термостатом)
Осмотрите помпу и радиатор при наличии следов антифриза в нижней части моторного отсека

Важно: запускайте двигатель только при стабильных показаниях манометра! После успешной холодной проверки прогрейте мотор до рабочей температуры (90°C), повторно осмотрите стыки теплообменника – тепловое расширение может выявить неочевидные дефекты сборки.

Список источников

При подготовке материала о замене прокладок теплообменника двигателя Z18XER использовались технические документы и экспертные данные, гарантирующие точность диагностики и ремонта. Акцент сделан на специфику конструкции силового агрегата и распространённые ошибки при обслуживании.

Источники включают официальную документацию автопроизводителя, специализированные технические руководства и практический опыт мастеров, подтверждённый тематическими обсуждениями. Критически важные аспекты (моменты затяжки, последовательность работ) верифицированы по нескольким авторитетным ресурсам.

Официальное руководство по ремонту Opel Astra H с двигателем Z18XER (издательство GM)
Сервисный мануал Haynes Publishing: "Opel Astra Petrol & Diesel (04-09)"
Технические бюллетени TSB (Technical Service Bulletins) GM по проблемам системы охлаждения
Протоколы разборки теплообменника от автосервисов, специализирующихся на Opel/Vauxhall
Каталоги запчастей Delphi и Mahle: спецификации прокладок и патрубков
Тематические ветки форумов Opel Club Russia и Drive2.ru с реальными кейсами ремонта
Инженерные отчёты о тепловых деформациях алюминиевых компонентов Z18XER
Видеоинструкции по замене от сертифицированных мастеров (каналы Grimme87, Autodoc UK)
