Замена рабочего цилиндра сцепления ВАЗ-2107 разборка сборка регулировка нюансы
Статья обновлена: 18.08.2025
Исправный рабочий цилиндр сцепления критически важен для корректной работы трансмиссии автомобиля ВАЗ-2107.
Признаки неисправности включают утечку тормозной жидкости, провал педали сцепления и затрудненное переключение передач.
Процедура замены требует понимания устройства узла, последовательности демонтажа старого и установки нового цилиндра.
Обязательным этапом является последующая прокачка гидропривода и точная регулировка свободного хода педали сцепления.
Типичные сложности включают доступ к крепежным элементам и риск повреждения магистралей при отсоединении.
Причины выхода из строя рабочего цилиндра сцепления ВАЗ-2107
Основной причиной поломок является износ резиновых уплотнительных элементов. Резиновые манжеты (кольца) цилиндра теряют эластичность из-за высоких температур в подкапотном пространстве и естественного старения материала. Это приводит к разгерметизации системы – рабочая жидкость начинает просачиваться через сальники, снижая эффективность работы гидропривода.
Еще один критический фактор – загрязнение гидравлической жидкости. Продукты износа деталей сцепления, частицы ржавчины из бачка или трубопроводов, а также некачественная тормозная жидкость вызывают абразивный износ зеркала цилиндра и поверхностей поршня. Образовавшиеся задиры препятствуют плавному движению поршня и повреждают уплотнения.
Другие распространенные причины:
- Коррозия внутренних поверхностей: Попадание влаги в тормозную жидкость провоцирует окисление металлических деталей цилиндра, образование ржавчины и заклинивание поршня.
- Механические повреждения корпуса: Трещины или сколы на корпусе цилиндра (часто из-за неаккуратного монтажа/демонтажа или ударов) вызывают утечки жидкости.
- Износ штока: Нарушение геометрии или искривление штока вследствие перегрузок или неправильной регулировки привода.
- Некорректная работа вилки сцепления: Залипание или чрезмерное усилие на вилке создает повышенную нагрузку на шток цилиндра, приводя к его деформации или разрушению поршневого узла.
Таблица: Факторы, ускоряющие износ
| Фактор | Последствие | Профилактика |
|---|---|---|
| Использование некондиционной жидкости | Ускоренная коррозия, разрушение манжет | Замена жидкости каждые 2 года |
| Попадание грязи в штуцеры | Загрязнение гидросистемы, абразивный износ | Чистота при обслуживании |
| Перегрев узла сцепления | Деградация резины, закипание жидкости | Исправность термоэкранов |
| Эксплуатация с подтеканиями | Падение уровня жидкости, завоздушивание | Регулярная проверка герметичности |
Необходимые инструменты для замены рабочего цилиндра
Для замены рабочего цилиндра сцепления ВАЗ-2107 требуется стандартный набор автомобильных инструментов. Отсутствие даже одного элемента может серьезно затруднить процесс демонтажа и установки новой детали.
Дополнительно рекомендуются ветошь, перчатки и защитные очки – тормозная жидкость агрессивна и требует осторожности. Убедитесь в наличии всех позиций перед началом работ.
Основной набор
- Ключи рожковые: 10 мм, 13 мм, 17 мм
- Накидные ключи/головки: 13 мм, 17 мм (с воротком)
- Трещотка с удлинителем для доступа к нижним креплениям
- Отвертки: крестовая (PH2) и плоская (5-6 мм)
- Пассатижи для фиксации шланга
Дополнительные материалы
- Тормозная жидкость DOT-4 (0.5 л)
- Чистая прозрачная трубка (Ø 5-6 мм) для прокачки
- Емкость для слива отработанной жидкости (0.3-0.5 л)
- Ветошь и щетка для очистки посадочного места
- WD-40 (при закисании крепежа)
| Инструмент | Применение |
|---|---|
| Домкрат + "козлы" | Для доступа к цилиндру снизу (опционально) |
| Шприц медицинский | Удобен при заполнении бачка |
Подготовка рабочей зоны и автомобиля к ремонту
Обеспечьте безопасные условия работы: выберите ровную площадку с твердым покрытием, исключите риск скатывания автомобиля. Установите ВАЗ-2107 на ручной тормоз, под колеса дополнительно подложите противооткатные упоры (башмаки). Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания при случайном контакте с электропроводкой.
Подготовьте необходимый инструмент: комплект рожковых ключей (включая спецключ «на 10» для штуцера прокачки), торцевые головки с трещоткой, пассатижи, отвертки (крестовую и плоскую), чистую ветошь, емкость для сбора тормозной жидкости. Защитите интерьер салона – накройте коврики в районе педального узла полиэтиленовой пленкой во избежание загрязнения обивки техническими жидкостями.
Последовательность предварительных операций
- Обеспечение доступа к цилиндру:
- Отсоедините тягу привода сцепления от вилки выключения в моторном отсеке
- Снимите воздушный фильтр в сборе с карбюратором для свободного доступа к рабочему цилиндру
- Демонтаж гидравлической магистрали:
- Поставьте емкость под штуцер цилиндра
- Осторожно ослабьте гаечным ключом гидропровод (предварительно очистив соединение от грязи)
- Полностью отсоедините трубку, слейте остатки тормозной жидкости
- Фиксация компонентов:
- Закрепите отсоединенную трубку на соседних элементах проволокой во избежание перегибов
- Отключите разъем датчика уровня тормозной жидкости (при наличии)
Фиксация автомобиля: ручной тормоз и противооткатные упоры
Надежная фиксация ВАЗ-2107 перед заменой рабочего цилиндра сцепления – обязательное условие безопасности. Неподвижное положение автомобиля предотвращает самопроизвольное движение при демонтаже узлов трансмиссии и исключает риск травм.
Пренебрежение фиксацией может привести к аварийному скатыванию транспортного средства, особенно при работе на наклонной поверхности. Это создает прямую угрозу жизни механика и целостности компонентов автомобиля.
Порядок фиксации автомобиля
- Затяните ручной тормоз до упора, убедившись в срабатывании тормозных механизмов задних колес
- Установите противооткатные упоры:
- Минимум два упора – за обеими задними шинами
- На склонах – дополнительные упоры перед передними колесами
- Проверьте плотный контакт упоров с покрышками
- Переведите коробку передач в положение "Задняя скорость" (для механической КПП)
- Перед началом работ проверьте устойчивость:
- Попытайтесь сдвинуть автомобиль усилием руки
- Убедитесь в отсутствии качения при нагрузке на кузов
Дополнительные рекомендации: При использовании домкратов всегда дублируйте их страховочными подставками. На уклонах свыше 5° применяйте колесные клинья увеличенного размера и избегайте работ без помощника.
Снятие отрицательной клеммы с аккумулятора
Перед началом работ с гидравлической системой сцепления обязательно обесточьте электрооборудование автомобиля. Отсоединение клеммы предотвращает риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами.
Используйте гаечный ключ на 10 мм для ослабления гайки крепления клеммы. Применение динамометрического инструмента не требуется – достаточно обеспечить свободный ход крепежа без полного выкручивания гайки.
Порядок действий
- Убедитесь в выключенном зажигании и отсутствии активных потребителей энергии
- Определите расположение отрицательной клеммы (маркировка "-" или чёрный цвет корпуса)
- Аккуратно снимите защитный резиновый колпачок при его наличии
- Ослабляйте гайку против часовой стрелки до свободного перемещения клеммы по выводному штырю
- Отведите клемму в сторону от аккумулятора, исключив случайный контакт с выводом
- Зафиксируйте провод в безопасном положении (используйте стяжки или крюк)
При сильном окислении штыря или клеммы предварительно обработайте соединение раствором пищевой соды. Не применяйте грубую физическую силу при закисании – используйте специализированные очистители электроконтактов.
Демонтаж элементов защиты картера двигателя (при наличии)
Перед снятием рабочего цилиндра сцепления необходимо обеспечить доступ к моторному отсеку и узлам под днищем автомобиля. Наличие защиты картера двигателя (металлической или композитной) требует её предварительного демонтажа для беспрепятственного выполнения работ. Конструкция защиты варьируется в зависимости от производителя и модели, но принцип крепления обычно универсален.
Убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или эстакаде, а под колёса установлены противооткатные упоры. Для работы потребуются ключи или головки под размер крепёжных болтов (чаще всего 13-17 мм), а также проникающая смазка WD-40 при наличии коррозии на резьбе. Защита имеет значительный вес и размеры – будьте готовы к её удержанию при откручивании последних креплений.
- Очистка крепежа: Тщательно обработайте резьбовые соединения WD-40, если болты покрыты грязью или ржавчиной.
- Откручивание болтов/гаек: Последовательно выкрутите все крепёжные элементы (обычно 4-6 шт.), удерживающие защиту к лонжеронам или раме. Начинайте с наименее доступных болтов.
- Снятие защиты: Придерживая конструкцию одной рукой, извлеките последние крепления. Плавно опустите защиту вниз, избегая перекоса. При необходимости слегка постучите резиновой киянкой по краям для снятия с направляющих.
- Удаление остатков герметика/прокладок: Очистите посадочные места на кузове от фрагментов уплотнителей или старого герметика металлической щёткой.
Примечание: Если болты не поддаются из-за коррозии, используйте ударный инструмент или нагревайте соединения строительным феном. Повреждённый крепёж замените новым.
Определение расположения рабочего цилиндра сцепления
Рабочий цилиндр сцепления на ВАЗ-2107 расположен в моторном отсеке, на левой стороне картера коробки передач. Он закреплен между двигателем и кузовом автомобиля, в зоне доступности со стороны водителя. Точка монтажа находится ниже корпуса воздушного фильтра и левее оси карданного вала.
Цилиндр крепится к фланцу коробки передач двумя болтами М8. Визуально он идентифицируется по следующим признакам: алюминиевый корпус цилиндрической формы длиной 70-80 мм, резиновый пыльник на штоке, направленном к вилке сцепления, и штуцер для подвода тормозной жидкости. От главного цилиндра к нему идет металлическая трубка или гибкий шланг.
Ключевые ориентиры для поиска:
- Соседние элементы: вилка выключения сцепления (примыкает к штоку), кронштейн троса спидометра (выше), стартер (справа)
- Отличия от главного цилиндра: меньшие габариты, горизонтальное расположение, отсутствие бачка для жидкости
- Точка доступа: виден при снятии воздушного фильтра, для детального осмотра требуется демонтировать защиту ГРМ
Освобождение доступа к крепежным элементам цилиндра
Для доступа к крепежным элементам рабочего цилиндра сцепления потребуется демонтировать элементы, блокирующие подход к зоне установки. Начните с отсоединения гибкого шланга от корпуса цилиндра – используйте рожковый ключ на 10 мм, предварительно подставив емкость для сбора тормозной жидкости. Снимите фиксатор наконечника троса привода сцепления, отведя его в сторону от вилки выжимного подшипника.
Ключевым этапом является временное удаление стартера, так как его корпус перекрывает доступ к верхнему болту крепления цилиндра. Отключите клеммы АКБ, затем снимите питающий провод с втягивающего реле стартера (ключ на 13 мм). Выкрутите три гайки крепления стартера к картеру сцепления (ключ на 13 мм) и аккуратно выведите агрегат вниз, избегая перегиба проводов. Проверьте, обеспечен ли теперь прямой визуальный и инструментальный доступ к двум крепежным болтам цилиндра.
Порядок демонтажа крепежа
- Очистите резьбовые соединения от грязи проникающей смазкой
- Удерживайте головки болтов ключом на 13 мм от проворачивания
- Сорвите гайки крепления (ключ на 13 мм) через удлинитель
- Выкручивайте болты поочередно, сохраняя равномерное усилие
- Извлеките шайбы и пружинные шайбы, сразу поместив в контейнер
| Элемент крепежа | Тип инструмента | Примечание |
|---|---|---|
| Верхний болт | Трещоточная головка 13 мм | Требуется карданный шарнир |
| Нижний болт | Изогнутый ключ 13 мм | Доступ со стороны радиатора |
При затрудненном доступе к нижнему болту используйте универсальный шарнир или гибкую удлинительную муфту для трещотки. Если гайки "прикипели", нанесите смазку WD-40 и выждите 10-15 минут перед повторной попыткой. Избегайте чрезмерного усилия – сорванные шпильки потребуют сложного ремонта резьбовых отверстий в картере.
Продувка зоны крепления от грязи перед началом работ
Тщательная очистка области крепления рабочего цилиндра сцепления – критически важный этап, предшествующий его демонтажу. Накопившаяся грязь, пыль, масляные отложения или следы тормозной жидкости при попадании внутрь гидравлической системы во время отсоединения трубки или снятия цилиндра могут вызвать засорение магистрали, повреждение уплотнений нового цилиндра или клапана главного цилиндра, что приведет к отказу сцепления.
Особое внимание уделите пространству вокруг штуцера гидропривода и болтов крепления цилиндра к картеру сцепления. Именно эти участки наиболее уязвимы для загрязнения при откручивании соединений. Пренебрежение очисткой значительно повышает риск засорения системы и последующих сложностей с прокачкой или некорректной работой узла.
Порядок и методы продувки
Для эффективной и безопасной очистки выполните следующие действия:
- Обеспечьте доступ: Снимите защитный резиновый или пластиковый кожух тяги привода сцепления (расположен в районе рабочего цилиндра), если он установлен.
- Предварительная очистка щеткой: Используйте жесткую неметаллическую щетку (например, из натуральной щетины или пластика) для сухого удаления рыхлых загрязнений, окалины, крупных частиц песка и пыли с корпуса цилиндра, штуцера, подводящей трубки и зоны вокруг болтов крепления.
- Продувка сжатым воздухом:
- Наденьте защитные очки для предотвращения попадания частиц в глаза.
- Используйте компрессор с пистолетом для подачи сжатого воздуха под давлением (обычно 6-8 бар).
- Тщательно продуйте зону штуцера, резьбу болтов крепления, корпус цилиндра и прилегающие поверхности картера. Держите сопло на расстоянии 5-15 см от очищаемых деталей.
- Продуйте полость, где установлен толкатель цилиндра.
- Обязательно продуйте гайку крепления трубки к штуцеру цилиндра перед попыткой ее откручивания.
- Обработка сложных загрязнений: При наличии масляных пятен или засохшей грязи:
- Нанесите на ветошь или щетку специальный обезжириватель (не используйте обильное количество жидкости, избегайте попадания на резиновые детали).
- Аккуратно протрите загрязненные участки.
- Повторно тщательно продуйте зону сжатым воздухом до полного испарения остатков очистителя.
Важные предупреждения: Никогда не используйте для продувки тряпки или ветошь, оставляющие волокна. Избегайте применения металлических щеток на алюминиевом корпусе цилиндра и картере сцепления во избежание повреждений. Не направляйте струю воздуха на себя, других людей или открытые узлы автомобиля (например, воздушный фильтр).
Отсоединение пружинной скобы трубопровода привода
Перед демонтажем рабочего цилиндра сцепления необходимо отсоединить гидравлическую трубку привода. Фиксация трубки на штуцере цилиндра осуществляется с помощью пружинной скобы, требующей аккуратного обращения.
Несоблюдение правил снятия скобы может привести к ее деформации, поломке или повреждению герметичности соединения. Работу выполняйте при частично ослабленном креплении цилиндра для удобства доступа.
Порядок отсоединения скобы
- Очистите область штуцера и скобы от грязи ветошью для предотвращения попадания абразива в гидросистему.
- Подставьте небольшую емкость под соединение для сбора вытекающей тормозной жидкости.
- Плоской отверткой среднего размера аккуратно подденьте наружный изгиб пружинной скобы в месте ее фиксации в пазу штуцера.
- Плавно отожмите скобу вверх до выхода ее "усов" из зацепления с кольцевой канавкой штуцера.
- Снимите скобу полностью и отведите в сторону, избегая ее деформации.
- Потяните трубку вдоль оси штуцера для расстыковки, не допуская перекоса.
Возможные сложности и решения:
- Прикипание скобы: обработайте соединение WD-40 или тормозной жидкостью, выждите 5-10 минут перед повторной попыткой.
- Деформация "усов": аккуратно подогните клещами концы скобы перед установкой обратно.
- Закисший штуцер: при невозможности снятия трубки - отсоедините ее позже вместе с цилиндром.
После отсоединения сразу закройте трубку и штуцер чистыми заглушками (резиновыми или пластиковыми) для предотвращения утечки жидкости и попадания воздуха в систему.

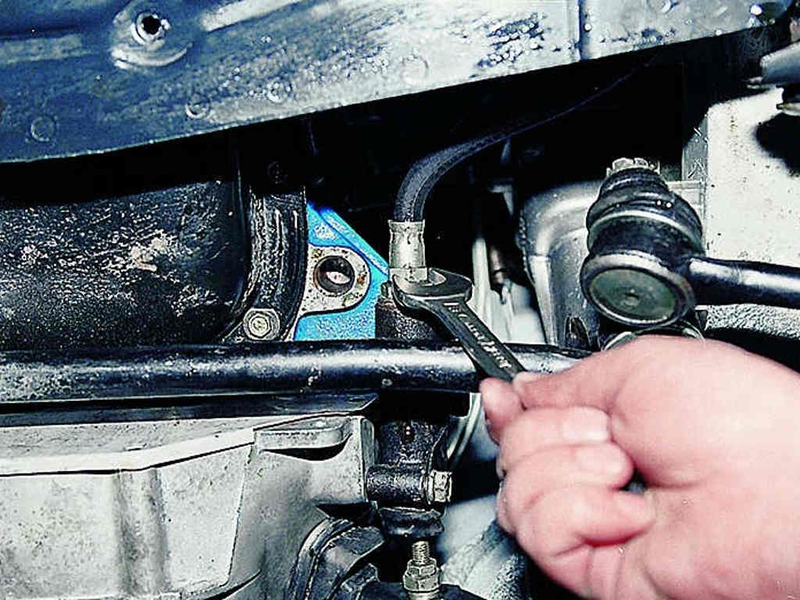

Аккуратное снятие шланга подачи жидкости с штуцера
Перед отсоединением шланга подготовьте ёмкость для слива тормозной жидкости и ветошь. Заглушите штуцер чистой ветошью или пластиковым колпачком во избежание утечек и загрязнения системы. Убедитесь, что на рабочем цилиндре отсутствует механическое напряжение.
Зафиксируйте корпус цилиндра одной рукой, предотвращая его проворачивание. Второй рукой плавно проверните шланг вокруг оси штуцера на 30-45 градусов в обе стороны для разрушения коррозионного слоя. Не допускайте резких рывков или изгибов трубки во избежание деформации.
Порядок действий
- Ослабьте металлический стопорный хомут (при наличии) отверткой с плоским жалом.
- Сожмите фиксирующие усики пластмассового фиксатора большим и указательным пальцами.
- Плавно потяните шланг вдоль оси штуцера без перекоса, сохраняя перпендикулярное положение.
- При затруднении используйте съёмник для шлангов тормозной системы или обработайте соединение WD-40.
Критические ошибки: Перекусывание шланга пассатижами, приложение бокового усилия к штуцеру (риск облома), игнорирование подтекания жидкости на лакокрасочное покрытие.
| Тип крепления | Способ демонтажа |
| Пластмассовый фиксатор | Сжатие усиков + осевое снятие |
| Бандажный хомут | Ослабление винта отверткой |
После снятия немедленно заглушите отверстия в шланге и цилиндре. Очистите штуцер от грязи и окислов мелкой наждачной бумагой (P600). Проверьте состояние конусной поверхности штуцера на отсутствие задиров.
Подготовка емкости для слива тормозной жидкости
Перед отсоединением гидравлической магистрали от рабочего цилиндра сцепления необходимо подготовить емкость для сбора тормозной жидкости. При разъединении трубопровода неизбежно произойдет утечка жидкости под давлением, которую требуется оперативно собрать.
Используйте химически стойкую тару с широким горлом объемом не менее 0,5 литра. Критически важно, чтобы емкость была абсолютно чистой и сухой – даже минимальное количество воды или посторонних примесей приведет к потере эксплуатационных свойств тормозной жидкости при возможном повторном использовании.
- Рекомендуемые материалы: плотный пластик, стекло или эмалированная металлическая посуда
- Запрещено: оцинкованные контейнеры (реагируют с жидкостью), картонные/бумажные емкости
- Удобство: плоское дно для устойчивости под автомобилем, ручка для быстрого извлечения
Дополнительно разместите ветошь вокруг места соединения шланга с цилиндром – это предотвратит растекание жидкости по узлам коробки передач и элементам кузова при возможном разбрызгивании.
Откручивание гаек крепления корпуса цилиндра
После демонтажа трубки подачи жидкости и отсоединения штуцера от корпуса цилиндра подготовьте ключ на 13 мм. Рабочее пространство ограничено, поэтому рекомендуется использовать торцевой ключ с удлинителем или трещоткой для удобного доступа к крепежным элементам.
Найдите две гайки, фиксирующие рабочий цилиндр к картеру сцепления. Они расположены на шпильках, приваренных к кузову в моторном отсеке. Обратите внимание, что одна гайка находится в зоне видимости сверху, а вторая скрыта за кронштейнами – для её обнаружения может потребоваться фонарь и зеркало.
Порядок откручивания
- Зафиксируйте ключ на верхней гайке, удерживая головку болта вторым ключом во избежание проворачивания шпилек
- Ослабьте крепление плавным движением против часовой стрелки, контролируя положение цилиндра
- Повторите операцию для нижней гайки, используя карданный шарнир или гибкий удлинитель при сложном доступе
Типичные сложности:
- Прикипание гаек – обработайте резьбовое соединение проникающей смазкой WD-40 за 10-15 минут до откручивания
- Срыв граней – при повреждении крепежа используйте экстрактор или шестигранные головки вместо 12-гранных
- Падение гаек в подкапотном пространстве – применяйте магнитный держатель или натяните ткань под зоной работ
| Ошибка | Последствие | Решение |
| Перекос цилиндра при откручивании | Деформация толкателя | Поддерживайте корпус рукой |
| Чрезмерное усилие | Обрыв шпильки | Не превышать момент 22-25 Н∙м |

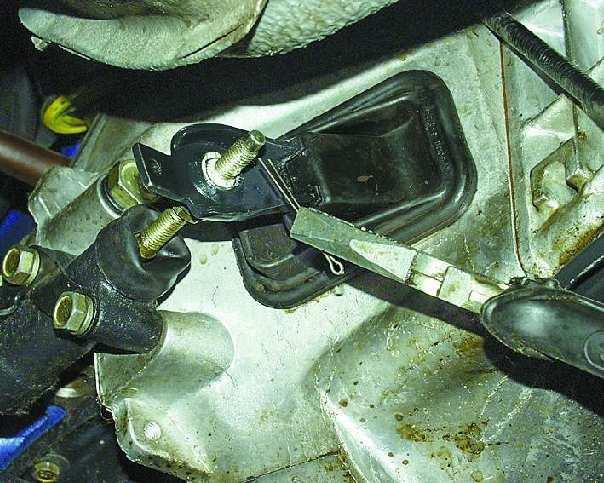

После снятия гаек аккуратно снимите цилиндр со шпилек, отслеживая положение уплотнительных колец и толкателя. Проверьте состояние резьбы на шпильках – при наличии повреждений восстановите её метчиком перед установкой нового узла.
Снятие рабочего цилиндра с кронштейна
Отсоедините толкатель рабочего цилиндра от вилки выключения сцепления, аккуратно сняв стопорную шайбу и вытащив палец шарнирного соединения. Проверьте состояние пальца и поверхности вилки на предмет износа или задиров.
Ослабьте гайку крепления рабочего цилиндра к кронштейну коробки передач ключом на 13 мм. Снимите цилиндр с направляющего штифта кронштейна, удерживая его от падения. Прикипевший штифт обработайте проникающей смазкой WD-40 перед демонтажем.
Последовательность демонтажа
- Пережмите шланг подачи тормозной жидкости от главного цилиндра сцепления хомутом для предотвращения утечек.
- Ослабьте хомут крепления шланга к кузову автомобиля.
- Ключом на 10 мм отверните гайку штуцера отвода воздуха.
- Снимите шланг со штуцера, предварительно подставив емкость для слива остатков жидкости.
- Полностью выкрутите гайку крепления цилиндра и снимите его с кронштейна.
Типичные сложности:
- Прикипание штуцера – нагрейте соединение строительным феном
- Сорванные грани гаек – используйте торцевые головки с усилителем
- Деформация трубопровода – не допускайте перегибов при демонтаже
Извлечение цилиндра из моторного отсека и оценка состояния
Отсоедините гибкий шланг или трубку подачи тормозной жидкости от рабочего цилиндра, предварительно подготовив ёмкость для слива остатков жидкости. Ослабьте крепёжные гайки (обычно две шпильки с гайками 13 мм), удерживающие цилиндр на картере сцепления, используя накидной ключ или головку с удлинителем.
Аккуратно снимите цилиндр со шпилек, одновременно выводя шток из зацепления с вилкой сцепления. Контролируйте положение толкателя – при резком смещении возможен выброс внутреннего поршня. Извлеките деталь из моторного отсека, избегая перегибов гидравлической магистрали.
Ключевые аспекты оценки состояния
- Утечки: Осмотрите корпус, штуцер, пыльник штока и места соединений на наличие следов тормозной жидкости. Мокрые потёки или капли – явный признак негерметичности.
- Механические повреждения: Проверьте целостность корпуса (трещины, сколы), резьбы штуцера и крепёжных шпилек, состояние защитного пыльника штока (разрывы, потеря эластичности).
- Износ рабочего штока: Вручную нажмите на шток. Он должен перемещаться плавно, без заеданий и ощутимого люфта. Выдвиньте шток полностью – на его поверхности не должно быть глубоких рисок, коррозии или деформаций.
- Состояние внутренних компонентов: При подозрении на внутренние неисправности (заклинивание, износ манжет) цилиндр рекомендуется разобрать. Осмотрите зеркало цилиндра – гладкость поверхности критична, любые раковины или борозды требуют замены.
Подготовка нового рабочего цилиндра к установке
Перед установкой нового цилиндра сцепления ВАЗ-2107 выполните визуальный осмотр корпуса на отсутствие трещин и повреждений резьбовых соединений. Убедитесь в комплектности поставки (толкатель, пыльник, крепежные болты) и отсутствии заводского брака.
Тщательно промойте внутреннюю полость цилиндра тормозной жидкостью для удаления консервационной смазки. Используйте только чистую жидкость DOT-4 из герметичной тары, избегая контакта деталей с бензином, соляркой или минеральными маслами.
Последовательность сборки
- Наденьте защитный пыльник на шток цилиндра, соблюдая ориентацию по заводским пазам.
- Смажьте манжеты поршня тормозной жидкостью, равномерно распределив её по поверхности уплотнений.
- Вставьте поршень в корпус цилиндра узкой частью вперед, прилагая умеренное усилие до полного захода.
- Проверьте плавность хода поршня ручным нажатием через толкатель (ход должен составлять 3-5 мм без заеданий).
| Элемент | Тип смазки | Важное предупреждение |
|---|---|---|
| Уплотнительные кольца | Тормозная жидкость DOT-4 | Запрещено использовать Литол или графитовую смазку |
| Резьба штуцера | Медная паста | Наносить только на первые 2 витка резьбы |
Обязательная проверка: Подключите цилиндр к прокачному устройству, создайте давление 0.8-1 МПа и выдержите 3 минуты. Утечки жидкости или образование капель на корпусе недопустимы. При наличии дефектов замените узел по гарантии.
Предварительная примерка нового цилиндра на место монтажа
Перед фиксацией нового рабочего цилиндра сцепления выполните его примерку на штатное место установки в моторном отсеке. Убедитесь, что резьбовые шпильки кузова или кронштейна не имеют повреждений и свободно входят в крепежные отверстия фланца цилиндра без перекосов. Проверьте совпадение геометрии корпуса нового узла с посадочной зоной – зазоры между цилиндром и смежными элементами (кузовом, картером КПП) должны исключать вибрационный контакт.
Приложите гидравлическую трубку к штуцеру цилиндра для оценки соответствия длины и изгиба магистрали. Резьбовое соединение должно стыковаться без натяжения трубки, перекручивания или необходимости ее деформации. Одновременно оцените положение толкателя относительно вилки сцепления – его ось обязана совпадать с вектором перемещения штока без бокового смещения.
Порядок контроля позиционирования
- Наживите два крепежных болта цилиндра на 2-3 оборота для фиксации положения
- Проверьте зазор между корпусом цилиндра и соседними неподвижными деталями (минимум 3-5 мм)
- Убедитесь в свободном ходе толкателя рукой (ход должен быть плавным без заеданий)
- Прокрутите регулировочную гайку на штоке для оценки резьбового хода
| Параметр | Требование | Метод проверки |
|---|---|---|
| Совместимость посадочных отверстий | Полное совпадение без перекоса | Визуальный контроль + установка болтов вручную |
| Зазор вокруг корпуса | ≥3 мм со всех сторон | Щуп или визуальная оценка |
| Положение трубки | Естественный изгиб без напряжения | Пробная установка трубки на штуцер |
Критические моменты: При несовпадении крепежных отверстий запрещено рассверливать фланец цилиндра или применять усилие для стяжки болтов – это указывает на брак детали или деформацию кронштейна. Отклонение оси толкателя от центра вилки более чем на 2° потребует замены цилиндра или диагностики коробки передач.
Установка и фиксация нового цилиндра крепежными гайками
Установите новый рабочий цилиндр сцепления в штатное посадочное место на картере коробки передач, совместив его штуцер с гидравлической магистралью. Контролируйте правильность позиционирования корпуса относительно крепежных шпилек. Наденьте на шпильки новые уплотнительные шайбы для предотвращения утечек тормозной жидкости.
Наживите крепежные гайки вручную, избегая перекоса. Последовательно затяните гайки крест-накрест динамометрическим ключом с усилием 12–17 Н·м. Избыточное усилие может повредить корпус цилиндра или сорвать резьбу шпилек. Убедитесь в отсутствии зазоров между фланцем цилиндра и картером.
Критические этапы фиксации
Подключение гидравлики: Наденьте шланг на штуцер цилиндра и зафиксируйте стопорной скобой. Проверьте надежность соединения – резкое выдергивание шланга недопустимо.
Контроль утечек: После прокачки системы визуально осмотрите область соединений на предмет:
- Капель тормозной жидкости на стыке фланца
- Запотевания вокруг штуцера
- Подтеканий по резьбе крепежных гаек
Важно: При обнаружении протечек немедленно прекратите эксплуатацию и устраните причину!
Подсоединение гидравлической трубки к штуцеру рабочего цилиндра сцепления
Перед установкой новой трубки тщательно очистите резьбу штуцера на цилиндре и конец трубки от грязи, окалины или старого герметика. Убедитесь в отсутствии забоин или деформаций на конусе трубки и гнезде штуцера – это критично для герметичности соединения. Смажьте резьбу штуцера чистым тормозной жидкостью для предотвращения задиров при затяжке.
Аккуратно совместите конец трубки с осью штуцера без перекоса. Начинайте накручивание гайки трубки пальцами до упора, контролируя параллельность трубки относительно корпуса цилиндра. Избегайте приложения боковых усилий – это может повредить штуцер или вызвать перекос резьбы. При сопротивлении вращению открутите гайку, проверьте соосность и попытку повторите.
Порядок затяжки и контроль герметичности
Затяните гайку трубки ключом на 15–17 Н·м. Используйте торцевой ключ соответствующего размера (обычно 10 мм), удерживая контргайку штуцера вторым ключом для предотвращения проворачивания. Не превышайте момент затяжки – сорванная резьба потребует замены цилиндра.
- Проведите визуальный контроль соединения на отсутствие зазоров
- Прокачайте систему сцепления согласно регламенту
- Запустите двигатель, выжмите педаль сцепления 5–7 раз
- Осмотрите место соединения на предмет подтекания тормозной жидкости при работающем моторе
| Типовая проблема | Причина | Решение |
|---|---|---|
| Протечка жидкости | Повреждение конуса трубки, перекос гайки | Замена трубки, переустановка с юстировкой |
| "Провал" педали после сборки | Воздух в системе из-за негерметичности | Повторная прокачка, проверка момента затяжки |
| Залипание гайки при затяжке | Загрязнение резьбы, отсутствие смазки | Разборка, очистка, смазка жидкостью |
Важно: Не применяйте ФУМ-ленту или уплотнительные пасты – герметичность обеспечивается конической посадкой. При замене трубки используйте только медные шайбы нового образца (если конструкция предусматривает их). После первого запуска проверяйте уровень жидкости в бачке в течение 2–3 дней – падение уровня указывает на необнаруженную микротечь.
Фиксация шланга пружинной скобой
После подсоединения шланга к рабочему цилиндру сцепления ВАЗ-2107 критически важна его надежная фиксация. Пружинная скоба гарантирует сохранение герметичности соединения при вибрациях и перепадах давления в гидроприводе.
Пружинная скоба представляет собой U-образный металлический фиксатор с усиками. Она устанавливается в специальную канавку на штуцере цилиндра после натяжения шланга. Ее конструкция обеспечивает постоянное прижимное усилие без дополнительных инструментов.
Порядок установки
- Убедитесь в чистоте посадочной поверхности штуцера и отсутствии задиров на шланге
- Сдвиньте защитный резиновый колпачок на шланге в сторону от места соединения
- Пальцами разведите усики скобы в стороны до свободного прохождения над штуцером
- Наденьте скобу на шланг и продвиньте до полного вхождения в кольцевую канавку штуцера
- Проконтролируйте равномерное расположение усиков по обе стороны штуцера
Критические моменты:
- Запрещается использовать деформированные или ржавые скобы – только новые оригинальные детали
- Не допускайте перекоса скобы при установке – это нарушит равномерность прижима
- После монтажа вручную проверьте невозможность проворачивания шланга на штуцере
| Ошибка | Последствие |
| Установка без скобы | Неминуемое отсоединение шланга под давлением |
| Использование проволочных хомутов вместо штатной скобы | Недостаточное усилие фиксации, риск протечек |
Фиксация считается правильной, если при попытке сдвига рукой шланг не проворачивается на штуцере, а визуально скоба полностью охватывает канавку без перекосов. Помните: экономия времени на этом этапе приводит к отказу сцепления в движении!
Очистка и установка элементов защиты картера
После завершения работ с рабочим цилиндром сцепления приступайте к очистке снятых элементов защиты картера двигателя (металлический или пластиковый поддон, брызговики). Используйте щетку по металлу, скребок и растворитель (например, уайт-спирит) для тщательного удаления слоя застаревшей грязи, масляных подтеков и дорожных наслоений. Особое внимание уделите посадочным поверхностям и отверстиям под крепеж.
Перед установкой проведите визуальный осмотр всех элементов на предмет критических повреждений:
- Трещины или пробоины в основном щитке (требуют замены или ремонта сваркой/холодной сваркой).
- Сильную коррозию, ослабляющую конструкцию или нарушающую геометрию.
- Состояние резиновых подушек или втулок крепления (при их наличии).
- Резьбу в крепежных отверстиях – очистите метчиком или восстановите при необходимости.
Порядок установки защиты
- Совместите элемент защиты картера с монтажными точками на кузове/двигателе. При установке металлической защиты часто требуется временно подпереть ее монтировкой или домкратом (с деревянной проставкой) для точного совмещения отверстий.
- Вставьте все крепежные болты или шпильки в отверстия вручную, убедившись в свободном ходе резьбы. Не прикладывайте усилие, если болт не вкручивается – очистите резьбу повторно.
- Затяните болты/гайки крест-накрест (если крепление многоболтовое) или равномерно по периметру. Используйте динамометрический ключ, соблюдая момент затяжки, указанный в руководстве по ремонту (обычно 20-35 Н·м для болтов М8). Перетяжка может сорвать резьбу или деформировать щит, недотяжка приведет к вибрации и откручиванию.
- Убедитесь, что защита не касается подвижных элементов (шкивов, приводных ремней) или элементов выхлопной системы. Зазор должен быть не менее 5-10 мм.
Сложности и нюансы: Основная проблема – труднодоступность задних болтов крепления из-за близости элементов подвески или рулевого механизма. Для доступа может потребоваться снятие передних колес или использование карданчика/удлинителя с трещоткой. Если резьбовые шпильки на кузове сломаны или сорваны, потребуется их высверливание и установка ремонтных ввертных шпилек или усиленных резьбовых вставок (например, Helicoil).
Предварительный ручной контроль надежности креплений
Данный этап обязателен после установки нового рабочего цилиндра сцепления и перед заполнением системы тормозной жидкостью. Он направлен на выявление критических ошибок монтажа, которые могут вызвать утечки, потерю работоспособности гидропривода или повреждение смежных узлов при запуске двигателя.
Контроль выполняется визуально и тактильно без применения инструментов. Основная задача – убедиться в правильности позиционирования деталей, отсутствии механических напряжений в трубках и надежности фиксации ответственных соединений перед подачей давления в систему.
Порядок и ключевые точки проверки
- Крепежные болты цилиндра: Проверить плотность прилегания корпуса к картеру КПП. Попытаться вручную пошевелить цилиндр – люфт недопустим. Убедиться, что оба болта затянуты равномерно, без перекоса.
- Штуцер гидропровода: Проконтролировать фиксацию накидной гайки трубки. Проверить отсутствие задиров на штуцере и следов перетяжки. Обеспечить соосность соединения без изгиба трубки.
- Толкатель и вилка сцепления: Убедиться, что шток цилиндра свободно входит в зацепление с вилкой выжимного подшипника. Проверить ход толкателя рукой – перемещение должно быть плавным, без заеданий.
- Защитный чехол: Осмотреть резиновый пыльник толкателя на целостность и правильность посадки. Отсутствие заломов или смещения гарантирует защиту от загрязнений.
Важно: При обнаружении перекосов цилиндра, напряжения в трубках или недостаточной затяжки болтов – немедленно устраните дефекты. Игнорирование приведет к течи тормозной жидкости, неполному выключению сцепления и повреждению магистрали вибрацией.
Долив тормозной жидкости в бачок ГТЦ до нормы
После завершения установки рабочего цилиндра сцепления и прокачки системы, проверьте уровень жидкости в бачке главного тормозного цилиндра (ГТЦ). При необходимости долейте свежую тормозную жидкость марки DOT-4, используя чистую воронку или шприц для предотвращения попадания загрязнений. Убедитесь, что жидкость соответствует спецификациям производителя и не смешивается с остатками старой.
Заполните бачок до метки «МАХ» на корпусе, оставляя воздушный зазор 3-5 мм от верхнего края горловины. Избегайте перелива – избыток жидкости может вытечь при тепловом расширении или вибрациях, повредить лакокрасочное покрытие и резиновые элементы. После долива плотно закрутите крышку бачка до упора, проверив целостность уплотнительной прокладки.
Контрольные действия после долива
- Проверка герметичности: Осмотрите места соединений РЦС и ГТЦ на предмет подтеков в течение 10 минут после запуска двигателя.
- Тест педали сцепления: Убедитесь, что ход педали плавный без провалов и посторонних шумов при 3-5 нажатиях.
- Утилизация остатков: Слейте излишки жидкости из прокарочной емкости в герметичную тару для последующей сдачи в пункт приема.
| Параметр | Норма |
| Уровень жидкости | Между метками MIN/MAX |
| Воздушный зазор | 3-5 мм от горловины |
| Требуемая марка | DOT-4 |
Прокачка гидропривода сцепления для удаления воздуха
Прокачка гидропривода сцепления – обязательная операция после замены рабочего цилиндра, главного цилиндра или любых работ с гидравлической линией. Воздух в системе приводит к "вялой" педали, неполному выключению сцепления и проблемам с переключением передач.
Для выполнения процедуры потребуется помощник, чистая прозрачная емкость объемом 0,3-0,5 литра, свежая тормозная жидкость марки DOT-4 (обязательно та же, что залита в бачок), шланг по диаметру штуцера прокачки (внутренний диаметр 8-10 мм) и ключ на 8.
Последовательность выполнения прокачки
- Проверьте уровень жидкости в бачке главного цилиндра сцепления. Долейте жидкость до отметки MAX, оставив зазор до края бачка 15-20 мм.
- Наденьте один конец чистого шланга на штуцер прокачки рабочего цилиндра сцепления. Другой конец опустите в емкость, наполовину заполненную свежей жидкостью.
- Попросите помощника 5-7 раз энергично выжать педаль сцепления и удерживать её в нижнем положении.
- При удержании педали помощником, ослабьте ключом на 8 штуцер прокачки на ¾-1 оборот. Через шланг пойдет жидкость с пузырьками воздуха.
- Как только поток ослабнет (через 2-3 секунды), плотно закройте штуцер до момента полной остановки истечения.
- Только после закрытия штуцера помощник может плавно отпустить педаль.
- Повторяйте пункты 3-6 до момента, когда в вытекающей через шланг жидкости не останется воздушных пузырьков. Контролируйте уровень жидкости в бачке – он не должен опускаться ниже MIN! Доливайте жидкость своевременно.
- После прекращения появления пузырьков, плотно затяните штуцер ключом (момент затяжки 2-3 кгс·м), снимите шланг. Протрите рабочий цилиндр от остатков жидкости. Доведите уровень в бачке до нормы.
Возможные сложности и особенности:
- Непрерывное появление пузырьков: Проверьте герметичность всех соединений (штуцеры, трубки, места установки цилиндров) – возможна подсветка воздуха.
- "Завоздушивание" главного цилиндра: Если прокачка не дает результата, воздух может оставаться в верхней части ГЦС. Иногда эффективно прокачать систему, начиная со штуцера на главном цилиндре (если конструкция позволяет).
- Старая/некондиционная жидкость: Используйте только свежую жидкость из герметичной тары. Смешивание разных типов жидкостей недопустимо.
- Поврежденный шланг или штуцер: Трещины в шланге или срытая резьба штуцера затруднят прокачку.
Проверка герметичности системы после прокачки
После завершения прокачки гидропривода сцепления критически важно убедиться в отсутствии утечек тормозной жидкости по всей магистрали. Любая негерметичность приведет к падению давления, неполному выключению сцепления и повторному завоздушиванию системы, что сделает эксплуатацию автомобиля невозможной.
Тщательно осмотрите все соединения и компоненты гидравлической цепи, начиная от бачка главного цилиндра и заканчивая рабочим цилиндром. Особое внимание уделите новому рабочему цилиндру, местам присоединения трубопроводов и штуцерам прокачки. Проверка должна проводиться при работающем двигателе для создания рабочего давления в системе.
Порядок и ключевые точки контроля
- Визуальный осмотр под давлением: Попросите помощника выжать педаль сцепления и удерживать её. Внимательно обследуйте:
- Корпус нового рабочего цилиндра (особенно вокруг уплотнительных манжет штока)
- Штуцер прокачки (убедитесь в плотности его закрытия)
- Гибкий шланг и места его соединения с металлическими трубками
- Все резьбовые соединения магистрали (главный цилиндр, трубки, рабочий цилиндр)
- Контроль уровня жидкости: После нескольких рабочих ходов педали (5-10 раз) проверьте уровень жидкости в бачке. Резкое падение уровня без видимых наружных подтеков указывает на возможную внутреннюю утечку в главном или рабочем цилиндре.
- Проверка на следы: Осмотрите пространство под автомобилем в районе установки рабочего цилиндра и вдоль трассы трубопроводов. Наличие свежих капель или мокрых пятен тормозной жидкости – явный признак негерметичности.
Возможные сложности и их признаки
| Признак проблемы | Вероятная причина | Действие |
|---|---|---|
| Мокрые потёки на корпусе рабочего цилиндра | Повреждение манжет при установке, заводской брак, перетянутый штуцер | Подтянуть соединения (осторожно!), при продолжении течи – заменить цилиндр |
| Пузырьки воздуха в бачке при нажатой педали | Подсос воздуха через негерметичные соединения (чаще на всасывающей линии главного цилиндра) | Проверить затяжку гаек трубок на ГЦ, целостность шлангов |
| Постепенное падение педали сцепления при удержании | Внутренняя утечка в главном или рабочем цилиндре (изношенные/поврежденные манжеты) | Замена неисправного цилиндра |
| Утечка в месте соединения трубки с цилиндром | Неплотная затяжка, повреждение конусной части трубки или гнезда, перекос | Аккуратно подтянуть соединение. Если не помогает – заменить медную шайбу или трубку/цилиндр |
Важно! Все работы выполняйте только с использованием чистой тормозной жидкости рекомендованной спецификации (например, DOT-4). Обнаруженные утечки устраняйте немедленно – эксплуатация с негерметичным приводом сцепления запрещена.
Регулировка свободного хода педали сцепления
Свободный ход педали сцепления (зазор между толкателем поршня ГЦС и поршнем) критичен для корректной работы системы. Недостаточный ход приводит к неполному выключению сцепления и пробуксовке, а чрезмерный – к неполному включению и передаче крутящего момента.
Регулировка выполняется при полностью собранной системе после замены рабочего цилиндра или при признаках нарушения работы сцепления. Требуемые параметры: свободный ход педали – 25-35 мм, зазор между толкателем и поршнем РЦ – 0.1-0.5 мм.
Порядок регулировки
- Установите автомобиль на ровную площадку, зафиксируйте противооткатными упорами.
- Откройте капот, найдите регулировочную гайку на штоке толкателя РЦ (расположена за защитным резиновым чехлом).
- Ослабьте контргайку на штоке с помощью ключа на «13».
- Вращайте регулировочную гайку:
- По часовой стрелке – для увеличения свободного хода педали
- Против часовой стрелки – для уменьшения свободного хода
- Проверяйте замеры рулеткой на каждом этапе:
Целевой параметр Допустимое отклонение 25-35 мм ±2 мм - Затяните контргайку, удерживая регулировочную гайку от проворота.
- Проверьте работу сцепления при запущенном двигателе: включение передач должно происходить мягко без хруста.
Возможные сложности:
- Окисление резьбы штока – обработайте проникающей смазкой WD-40 перед регулировкой
- Деформация педального узла – проверьте люфт в шарнирах
- Несоответствие параметров после регулировки – свидетельствует о воздухе в системе или износе выжимного подшипника
Проведение функциональной проверки хода педали
Функциональная проверка хода педали сцепления выполняется для оценки корректности работы гидропривода после замены рабочего цилиндра. Она позволяет выявить отклонения в работе системы, такие как недостаточное выключение сцепления или наличие воздуха в магистралях. Контроль параметров обязателен перед началом эксплуатации автомобиля.
Проверку осуществляют при полностью собранной системе сцепления, заправленной тормозной жидкостью и прокачанной от воздушных пробок. Убедитесь в отсутствии подтеков жидкости на соединениях трубопроводов и цилиндров перед началом теста.
Порядок выполнения проверки
- Визуально определите исходное положение педали сцепления при отпущенном состоянии.
- Плавно нажмите педаль до упора, замеряя линейкой общий ход (расстояние между крайними точками). Норма для ВАЗ-2107: 140-160 мм.
- Проверьте свободный ход: нажмите педаль до появления сопротивления. Допуск: 25-35 мм.
- Оцените характер движения:
- Плавность нажатия без рывков
- Отсутствие провалов при резком срабатывании
- Полное возвращение в исходное положение
| Параметр | Норма ВАЗ-2107 | Последствия отклонений |
|---|---|---|
| Полный ход | 140-160 мм | Менее 140 мм: неполное выключение сцепления Более 160 мм: износ дисков |
| Свободный ход | 25-35 мм | Менее 25 мм: пробуксовка Более 35 мм: неполное включение |
При обнаружении продавливания педали до пола с потерей сопротивления проверьте герметичность гидросистемы. Мягкий ход указывает на остатки воздуха в трубках - требуется повторная прокачка. Заедание или тугой ход свидетельствуют о механических неисправностях: деформации вилки, заклинивании поршня цилиндра или повреждении шлангов.
После регулировки свободного хода контрольным винтом на штоке рабочего цилиндра обязательно повторите проверку. Убедитесь, что при выжатом сцеплении передачи переключаются без усилий, а при плавном отпускании педали автомобиль трогается без рывков.
Тестовый запуск двигателя и проверка включения передач
После сборки и регулировки рабочего цилиндра сцепления выполните контрольный запуск двигателя для проверки работоспособности системы. Убедитесь в отсутствии утечек тормозной жидкости из цилиндра и магистралей, проверьте уровень жидкости в бачке (должен находиться между метками MIN и MAX).
Проверьте свободный ход педали сцепления – норма составляет 25-30 мм. При отклонениях отрегулируйте толкатель рабочего цилиндра или положение педали. Убедитесь в отсутствии воздуха в гидросистеме путем нажатия на педаль (ход должен быть упругим без провалов).
Порядок тестирования
- Запустите двигатель на нейтральной передаче, дайте поработать 2-3 минуты
- Выжмите педаль сцепления до упора и удерживайте 10 секунд
- Попытайтесь включить первую передачу:
- Плавное включение без хруста – система исправна
- Скрежет или затрудненное включение – требуется диагностика
- Проверьте включение всех передач при выжатом сцеплении
- Проведите тест в движении (на безопасном участке):
- Плавное трогание с места без рывков
- Четкое переключение передач при движении
- Полное отсутствие пробуксовки сцепления
Типичные проблемы после замены:
| Симптом | Причина | Действия |
|---|---|---|
| Педаль проваливается | Воздух в системе, утечка жидкости | Повторная прокачка, проверка соединений |
| Передачи не включаются | Недостаточный ход штока цилиндра | Регулировка толкателя, проверка уровня жидкости |
| Вибрация при включении | Перекос цилиндра, деформация трубки | Проверка креплений, замена магистрали |
При сохранении проблем обязательно заглушите двигатель и проведите повторный визуальный осмотр мест соединений гидропривода. Проверьте целостность пыльника толкателя и отсутствие подтеков жидкости на корпусе цилиндра. Убедитесь в правильности установки вилки выключения сцепления и отсутствии ее деформации.
Типичные сложности при снятии прикипевших гаек
При демонтаже рабочего цилиндра сцепления ВАЗ-2107 владельцы часто сталкиваются с проблемой прикипевших крепежных гаек. Особенно это касается нижней гайки крепления цилиндра к картеру сцепления, которая подвергается постоянному воздействию грязи, влаги и температурных перепадов. Коррозия и накипь буквально "сваривают" металл гайки и шпильки, делая стандартный откручивание ключом невозможным.
Попытки силового откручивания без подготовки обычно приводят к срыву граней гайки или облому шпильки. Учитывая ограниченность пространства для работы в моторном отсеке "классики" и близость других узлов, неконтролируемое применение грубой силы чревато повреждением смежных деталей. Нижнее расположение элемента усложняет доступ и визуальный контроль.
Основные проблемы и методы решения
Наиболее распространенные сценарии и способы их преодоления:
- Заклинивание граней – Гайка проворачивается, но не откручивается. Требуется:
- Обильная обработка проникающей смазкой (WD-40, "жидкий ключ") с выдержкой 15-30 минут.
- Аккуратное обстукивание торца и граней гайки молотком через выколотку для разрушения коррозионного слоя.
- Прогрев гайки газовой горелкой (2-3 секунды) с последующим резким охлаждением смазкой – термический шок разрушает окалину.
- Обрыв шпильки – При перегрузе шпилька ломается у основания. Действия:
- Высверливание остатков шпильки сверлом с левой спиралью.
- Нарезка новой резьбы метчиком (обычно М8×1.25) или установка футорки.
- Деформация трубки выжима – При неаккуратном монтаже/демонтаже трубка может погнуться. Требует:
- Аккуратного выправления без перегибов.
- Обязательной прокачки сцепления после сборки для удаления воздуха.
Критично важно: При работе с горелкой защищайте резиновые элементы цилиндра и тормозные шланги мокрой ветошью! Используйте только исправные шестигранные ключи или головки – "рожковые" инструменты увеличивают риск срыва граней.
Проблемы с доступом к месту крепления цилиндра
Основная сложность при замене рабочего цилиндра сцепления ВАЗ-2107 заключается в крайне ограниченном пространстве для манипуляций. Узел расположен в глубине моторного отсека, непосредственно над элементами подрамника и вблизи картера коробки передач, что сильно затрудняет визуальный контроль и физический доступ инструментами.
Плотная компоновка агрегатов требует частичной разборки смежных систем. Часто приходится демонтировать воздушный фильтр в сборе с корпусом, отсоединять трос привода дроссельной заслонки и снимать разъемы датчиков, чтобы освободить рабочую зону. Даже после этого доступ к задней части цилиндра, где находятся гидравлическая трубка и штуцер прокачки, остается критически стесненным.
Ключевые сложности и решения
- Болты крепления цилиндра: Головки обращены в сторону моторного щита, а ключи или трещотки упираются в кузов. Для откручивания часто требуется:
- Использование короткого рожкового ключа на 13 мм с мелким шагом поворота
- Применение карданного шарнира и удлинителя для трещоточного ключа
- Снятие кронштейна троса спидометра (при необходимости)
- Гидравлическая трубка: Риск перелома при неаккуратном отсоединении. Обязательно:
- Очистить резьбовое соединение от грязи перед откручиванием
- Использовать два ключа: один фиксирует штуцер цилиндра, второй откручивает гайку трубки
- Не допускать перегибов трубки при демонтаже
- Установка нового цилиндра: Сложность совмещения отверстий под болты из-за вибрации КПП:
- Фиксация цилиндра через монтажные проушины временными стяжками
- Использование монтажной лопатки для точного позиционирования
- Предварительная затяжка верхнего болта перед нижним
Важно: После установки проверить отсутствие перекоса цилиндра и надежность фиксации трубки. Недостаточная затяжка болтов крепления или соединения гидролинии неизбежно приведет к течи тормозной жидкости и отказу сцепления.
Признаки неполной прокачки и способы устранения
После замены рабочего цилиндра сцепления или проведения ремонтных работ на гидроприводе, система требует удаления воздушных пробок через прокачку. Неполная прокачка проявляется характерными симптомами, которые легко распознать при проверке функционала узла.
Основным признаком становится некорректная работа педали сцепления: она проваливается вниз с рыхлым, "ватным" ощущением при нажатии, либо не возвращается в исходное положение самостоятельно. Это напрямую влияет на переключение передач – возникают сложности при попытке включить скорость (особенно заднюю или первую), сопровождающиеся хрустом шестерен.
Типичные признаки неполадки
- Мягкая педаль сцепления – отсутствует привычное сопротивление при нажатии.
- Увеличенный рабочий ход педали – сцепление "схватывает" только у самого пола.
- Проблемы с переключением передач – скорости включаются с усилием или с посторонними звуками.
- Самопроизвольное выключение передачи во время движения.
- Подтекание тормозной жидкости в области соединений или цилиндров.
Методы устранения воздушных пробок
- Классическая прокачка вдвоем:
- Помощник плавно выжимает педаль сцепления и удерживает.
- Мастер ослабляет штуцер прокачки на рабочем цилиндре, выпуская жидкость с воздухом.
- Штуцер закручивается до упора перед отпусканием педали.
- Процесс повторяется до появления струи без пузырьков.
- Прокачка с использованием трубки и емкости:
- На штуцер надевается прозрачная трубка, опущенная в тормозную жидкость.
- Педаль выжимается 3-5 раз с паузами и удержанием в нижней точке.
- Воздух вытесняется в емкость через трубку.
- Применение вакуумного насоса:
- Насос подключается к штуцеру прокачки.
- Создается разрежение для принудительного удаления воздуха.
- Контролируется уровень жидкости в бачке (долив обязателен!).
Распространенные ошибки и сложности
| Ошибка | Последствие | Решение |
|---|---|---|
| Резкое отпускание педали при открытом штуцере | Затягивание воздуха обратно в систему | Закрывать штуцер строго до отпускания педали |
| Падение уровня жидкости в бачке ниже MIN | Новый подсос воздуха в магистраль | Постоянный визуальный контроль и своевременная доливка |
| Повреждение уплотнений штуцера или трубки | Подсос воздуха через соединения | Проверка целостности резьбы, шайб, герметизация фум-лентой |
| Загрязнение тормозной жидкости | Засорение каналов, износ манжет | Полная замена жидкости с промывкой системы |
После успешной прокачки обязательна регулировка свободного хода педали сцепления (норма: 25-35 мм) и контроль герметичности всех соединений гидросистемы в течение нескольких дней эксплуатации.
Проверка работы сцепления при движении автомобиля
После замены рабочего цилиндра сцепления и регулировки привода обязательна проверка поведения узла в реальных дорожных условиях. Запустите двигатель, прогрейте его до рабочей температуры и начните движение на ровном участке с минимальным трафиком.
Обратите внимание на плавность трогания с места: автомобиль не должен дергаться или резко "бросаться" вперед при плавном отпускании педали. Постепенно разгонитесь до 40-60 км/ч, переключая передачи последовательно вверх (со 2-й по 4-ю) и вниз (с 4-й на 2-ю).
Ключевые аспекты контроля:
- Отсутствие пробуксовки: При резком нажатии на газ на 3-й или 4-й передаче (обороты ~2500-3000 об/мин) не должно быть резкого роста оборотов двигателя без адекватного ускорения авто.
- Полное выключение сцепления: Переключение передач должно происходить легко, без хруста синхронизаторов и усилия на рычаге КПП. Особое внимание – включению задней передачи.
- Четкий "момент схватывания": Педаль должна иметь ощутимый рабочий ход (20-35 мм от пола), после которого начинается передача крутящего момента. Слишком "высокий" или "низкий" захват указывает на необходимость повторной регулировки.
- Равномерность хода педали: Весь процесс выжима/отпускания должен быть линейным, без провалов, заеданий или посторонних шумов (шипение, скрип).
Важно: При обнаружении пробуксовки (запах гари, рост оборотов без ускорения) или неполного выключения (трудное переключение передач) немедленно прекратите тест. Это указывает на критическую неисправность (недостаток жидкости в системе, завоздушивание, дефект нового цилиндра или диска сцепления) и требует повторной диагностики и ремонта.
Список источников
При подготовке материала по замене рабочего цилиндра сцепления на ВАЗ-2107 критически важна опора на проверенную техническую информацию. Использование достоверных источников позволяет избежать ошибок при ремонте и гарантирует корректное описание процедуры демонтажа, установки и регулировки компонента.
Следующие категории источников обеспечивают комплексный охват темы, включая технические нюансы, практические рекомендации и разбор типовых сложностей. Они включают официальную документацию, экспертные материалы и специализированные ресурсы для автовладельцев.
- Официальное руководство по ремонту ВАЗ-2107 издательства АвтоВАЗ (разделы по трансмиссии и гидроприводу сцепления)
- Книга "Устройство и техническое обслуживание автомобилей ВАЗ классического семейства" (глава о системе сцепления)
- Технические бюллетени и сервисные мануалы для моделей ВАЗ-2101-2107
- Видеоинструкции от авторитетных автомобильных каналов на платформах видеохостинга (пошаговые разборки/сборки)
- Тематические обсуждения на специализированных форумах (Drive2.ru, ВАЗ Клуб - ветки по ремонту сцепления)
- Статьи из профильных журналов ("За рулём", "Автодело" - архивные выпуски по обслуживанию классических Жигулей)
- Практические рекомендации автослесарей, специализирующихся на ремонте отечественных автомобилей
