Замена радиатора отопителя ВАЗ 2109 самостоятельно

Статья обновлена: 18.08.2025

Неисправность радиатора печки ВАЗ 2109 превращает поездки в холодное время года в серьезное испытание.

Потеки тосола в салоне, слабый обдув или холодный воздух из дефлекторов – явные признаки выхода узла из строя.

Своевременная замена радиатора печки восстановит комфорт и предотвратит ухудшение ситуации.

Работу можно выполнить самостоятельно: процесс требует времени и аккуратности, но не сложного оборудования.

В статье подробно разберем подготовку, демонтаж старого радиатора и установку нового.

Симптомы неисправности радиатора печки ВАЗ 2109

Основным признаком является слабый обдув холодным воздухом даже при максимальном положении регулятора температуры. Салон прогревается недостаточно или остается холодным, особенно заметно в зимний период. Одновременно может ощущаться характерный сладковатый запах антифриза в воздуховодах при включении печки.

Второй ключевой симптом – появление влажных пятен охлаждающей жидкости под центральной частью торпедо со стороны пассажира или на коврике. Стекла начинают интенсивно запотевать изнутри без видимых причин, при этом уровень ОЖ в расширительном бачке постепенно снижается без внешних подтеков под капотом.

Дополнительные индикаторы проблемы

Маслянистые разводы на лобовом стекле после включения обдува
Булькающие звуки за панелью при работе печки
Появление рыжих подтеков на патрубках возле "педального узла"
Белый налет на контактах радиатора и прилегающих деталях
Неравномерный прогрев: теплый воздух с водительской стороны, холодный – с пассажирской

Необходимые инструменты для замены радиатора печки своими руками

Для самостоятельной замены радиатора печки ВАЗ 2109 потребуется стандартный набор автомобильных инструментов и расходные материалы. Подготовьте всё заранее, чтобы не прерывать процесс в самый ответственный момент.

Обязательно слейте охлаждающую жидкость из системы до начала работ и соблюдайте осторожность при демонтаже патрубков. Работайте в перчатках для защиты рук от тосола.

Инструменты

Набор рожковых и накидных ключей (8, 10, 13 мм)
Крестообразная отвертка
Плоскогубцы
Пассатижи
Торцевая головка на 10 мм с удлинителем
Канцелярский нож для аккуратной подрезки патрубков

Материалы и расходники

Новый радиатор печки (оригинальный или аналог)
Охлаждающая жидкость (5-7 литров)
Хомуты для патрубков (4-6 шт)
Чистая ветошь
Ёмкость для слива тосола (объёмом не менее 5 л)

Подбор расходников: антифриз и патрубки

При замене радиатора печки ВАЗ 2109 потребуется новый комплект патрубков системы охлаждения. Категорически не рекомендуется повторно использовать старые шланги – резина со временем теряет эластичность и трескается, что гарантированно приведет к течи. Требуются два патрубка: верхний (идущий от термостата к радиатору печки) и нижний (соединяющий радиатор печки с блоком цилиндров). Обязательно сверьтесь с VIN-кодом автомобиля или снимите старые образцы для точного подбора, так как длина и конфигурация могут отличаться в зависимости от года выпуска и модификации двигателя.

Антифриз необходимо заменить полностью, даже если его меняли недавно. При сливе охлаждающей жидкости через пробку радиатора или патрубки часть старого тосола останется в блоке двигателя. Смешивание старого и нового состава недопустимо – разные типы присадок могут вступить в реакцию, образуя осадок и снижая эффективность охлаждения. Для ВАЗ 2109 подходит антифриз класса G11 (синий или зеленый) или G12 (красный), но строго одного типа и цвета. Требуемый объем – около 8 литров, но точное количество указано в руководстве по эксплуатации.

Критерии выбора компонентов

Патрубки: Только оригинал (например, 2109-8101035 и 2109-8101036) или проверенные аналоги (BORT, Finwhale, TRIALLI). Проверяйте резину на отсутствие трещин и мягкость.
Антифриз: Класс G11 (традиционный) или G12 (карбоксилатный). Избегайте дешевых подделок – используйте продукцию известных брендов (Sintec, Felix, Lukoil).
Дополнительно: Хомуты червячного типа (8-12 мм) – 4 штуки. Пластиковые стяжки для фиксации жгутов проводов.

Как правильно слить охлаждающую жидкость с системы

Перед началом работ убедитесь, что двигатель остыл до температуры 40-50°C для предотвращения ожогов. Подготовьте ёмкость для слива объёмом не менее 8 литров, ветошь и защитные перчатки. Откройте капот и снимите крышку расширительного бачка для сброса давления в системе.

Установите ёмкость под сливной клапан радиатора, расположенный в нижней части левого бачка (со стороны водителя). Для доступа может потребоваться снять пластиковую защиту двигателя. Аккуратно открутите пластиковую пробку сливного отверстия, предварительно подставив тару – жидкость начнёт вытекать под давлением.

Последовательность полного слива

Слив из радиатора: Дождитесь полного вытекания ОЖ через нижний патрубок радиатора (≈5-7 минут).
Слив из блока цилиндров: Найдите сливную пробку на блоке двигателя (под выпускным коллектором). Открутите ключом на 13 болт, подставив вторую ёмкость.
Слив из печки: Ослабьте хомут нижнего патрубка печного радиатора в салоне (за торпедо) и снимите шланг, сцедив остатки жидкости.

Элемент системы	Объём сливаемой ОЖ (л)	Инструмент
Радиатор двигателя	≈3.5	Рука (пластиковая пробка)
Блок цилиндров	≈1.0	Ключ на 13
Печной радиатор	≈0.5	Отвёртка для хомутов

Важно: При снятии патрубков сразу закройте отверстия ветошью для предотвращения пролива ОЖ на детали. После завершения процедуры очистите резьбу сливных пробок от грязи и замените изношенные уплотнительные шайбы.

Подготовка рабочего пространства в салоне ВАЗ 2109

Отключите минусовую клемму аккумуляторной батареи для исключения коротких замыканий. Убедитесь, что ключи зажигания извлечены из замка, а стояночный тормоз надежно активирован.

Полностью освободите салон от посторонних предметов. Удалите коврики водителя и переднего пассажира, демонтируйте подстаканники или другие аксессуары, закрепленные на центральной консоли.

Последовательность разборки элементов салона

Снимите пластиковый тоннель:
- Выкрутите винты крепления возле педалей и подлокотника
- Отсоедините элементы крепления тоннеля к центральной консоли
Демонтируйте панель управления печкой:
- Аккуратно подденьте отверткой регуляторы оборотов вентилятора и температурный рычаг
- Открутите фиксирующие винты за ручками управления
Подготовьте зону под торпедо:
- Уложите ветошь на пороги для защиты обивки
- Снимите декоративные заглушки с крепежных элементов торпедо

Инструменты	Материалы
Набор отверток (крестовая, плоская)	Полиэтилен для защиты сидений
Торцевой ключ 10 мм	Чистые ветошь/салфетки
Пластиковый монтажный инструмент	Пакеты для мелких деталей

Важно: при демонтаже пластиковых элементов прикладывайте усилие равномерно по периметру детали. Закрепляйте снятые болты и винты на скотч к соответствующим панелям или складывайте в подписанные контейнеры.

Демонтаж пластиковой накладки тоннеля пола

Пластиковая накладка тоннеля крепится саморезами и пластиковыми клипсами по периметру. Перед началом работ убедитесь, что рукоятка КПП и рычаг стояночного тормоза находятся в нейтральном положении для беспрепятственного снятия элемента.

С помощью крестовой отвертки последовательно выкрутите все видимые саморезы. Особое внимание уделите зонам возле педального узла и подстаканника – там часто располагаются скрытые крепления под декоративными заглушками, которые нужно аккуратно поддеть плоской отверткой.

Ключевые этапы снятия

Снимите пластиковые заглушки в зоне тоннеля, нажав на их центральные части
Выкрутите 4 самореза у основания рычага КПП (2 спереди, 2 сзади)
Удалите 2 самореза в районе педалей с водительской стороны
Открутите крепления возле ручного тормоза (3-4 шт в зависимости от модификации)
Извлеките фиксаторы подстаканника/пепельницы при их наличии

Важно: после удаления винтов накладка продолжает держаться на пластиковых клипсах. Для отсоединения возьмитесь за заднюю часть элемента (около ручного тормоза), плавно потяните вверх до характерного щелчка. Повторите операцию по всей длине тоннеля, двигаясь к передней части.

При заклинивании клипс ни в коем случае не применяйте грубую силу – подденьте соединение монтажной лопаткой, предварительно прогрев феном холодный пластик. После полного освобождения креплений аккуратно выведите накладку вверх, огибая рычаги КПП и ручного тормоза.

Снятие декоративных накладок порогов автомобиля

Для доступа к креплениям обшивки салона при замене радиатора печки требуется демонтировать пластиковые накладки порогов. Эти элементы защищают проводку и точки фиксации ковров, их удаление упрощает снятие боковых панелей торпедо.

Перед началом работ подготовьте плоскую отвертку с широким жалом, пластиковый монтажный инструмент и контейнер для мелких крепежей. Убедитесь, что двери автомобиля полностью открыты для свободного доступа вдоль всего порога.

Пошаговая процедура демонтажа

Визуально определите тип крепления:
- Пластиковые клипсы (распространенный вариант)
- Саморезы под декоративными заглушками (встречается реже)
При наличии заглушек аккуратно подденьте их плоской отверткой, после чего выкрутите скрытые саморезы.
Начните отсоединение с задней части накладки:
- Вставьте монтажную лопатку между кузовом и пластиком
- Плавно надавите вниз, освобождая первую клипсу
Продвигайтесь вдоль порога, последовательно выводия клипсы из посадочных гнезд. Держите накладку под углом 45° к кузову.
Извлеките полностью освобожденную деталь, сразу сложите крепежные элементы в отдельную емкость.

Важно: Не прикладывайте резких усилий – это приводит к поломке клипс или деформации пластика. Если крепеж заклинил, обработайте стык WD-40 и повторите попытку через 5 минут.

Отсоединение разъемов системы управления печкой

Найдите за пластиковой декоративной панелью три основных электрических разъема, подключенных к блоку управления печкой. Они расположены в верхней части центральной консоли за панелью магнитолы и воздуховодов. Предварительно снимите мешающие элементы: магнитолу (если установлена) и дефлекторы обдува.

Аккуратно отсоедините кабели в следующей последовательности: сначала жгут управления заслонками (самый крупный разъем с фиксатором), затем провода к регулятору скорости вентилятора (квадратный коннектор), и наконец – штекер датчика температуры салона (маленький двухконтактный разъем). Нажмите на фиксирующие язычки каждого коннектора перед извлечением.

Ключевые моменты при работе

Важные предостережения: Не прикладывайте силу к проводам – вынимайте только за корпус разъема. Зафиксируйте освобожденные жгуты стяжкой, чтобы они не мешали демонтажу радиатора. Помните: перепутывание коннекторов при сборке вызовет сбои в работе печки!

Отключите минусовую клемму АКБ перед началом работ
Сфотографируйте расположение разъемов перед отсоединением
Проверьте целостность изоляции проводов после извлечения

Разъем	Распознавание	Тип фиксатора
Управление заслонками	10-12 контактов, черный корпус	Пластиковый рычаг-защелка
Регулятор вентилятора	4 контакта, квадратная форма	Боковые пружинные усики
Датчик температуры	2 тонких провода, малый размер	Верхний пластиковый язычок

Демонтаж рычагов управления заслонками печки

Перед снятием радиатора печки необходимо освободить пространство, демонтировав механизмы управления воздушными заслонками. Рычаги расположены на торцевой части корпуса печки под центральной консолью автомобиля. Для доступа потребуется снять декоративную накладку тоннеля КПП и защитный кожух рулевой колонки.

Убедитесь, что система полностью остыла, а ключ зажигания извлечен. Подготовьте крестовую отвертку, плоскогубцы и контейнер для мелких деталей. Обратите внимание на цветовую маркировку тяг – это упростит сборку.

Пошаговая последовательность работ

Отсоедините тяги от рычагов:
- Сожмите фиксаторы пластиковых наконечников плоскогубцами
- Аккуратно снимите тяги с шаровых штифтов рычагов
Снимите крепления осей рычагов:
- Выкрутите саморезы, фиксирующие кронштейн осей (2 шт.)
- Подденьте отверткой стопорные шайбы на осях
Извлеките рычажный блок:
- Потяните кронштейн вдоль оси в сторону салона
- Выведите оси из посадочных гнезд корпуса печки

Важно: не прикладывайте избыточное усилие при снятии пластиковых тяг – хрупкие наконечники легко ломаются. При демонтаже осей запомните их позиционирование относительно корпуса. Уложите снятые компоненты в порядке разборки – рычаги управления рециркуляцией и температурой имеют разную длину осей.

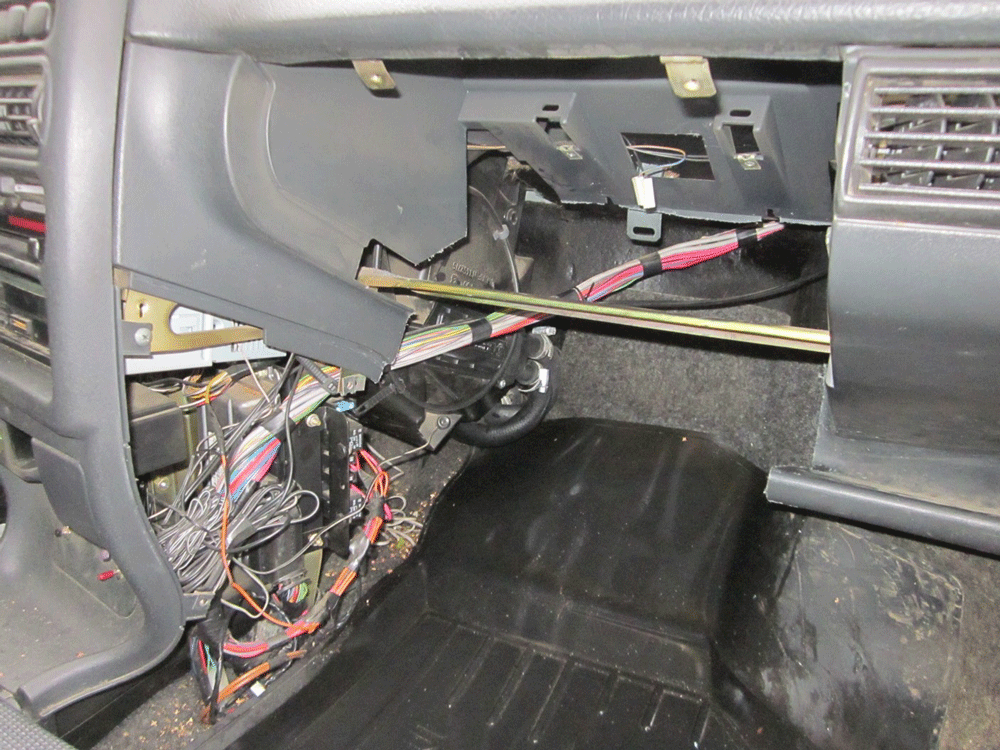

Снятие центральной консоли панели приборов

Открутите винты крепления подрулевых кожухов. Снимите сначала нижний, затем верхний кожух рулевой колонки. Отсоедините разъемы выключателя зажигания и очистителя стекол, если они мешают демонтажу.

Демонтируйте бардачок: откройте его, выкрутите боковые крепежные винты и снимите элемент. Удалите пепельницу с центрального тоннеля, поддев ее плоской отверткой. Открутите саморезы, расположенные внутри гнезда пепельницы и под резиновой вставкой прикуривателя.

Демонтаж консоли

Снимите накладку рычага КПП: подденьте ее по периметру плоской отверткой и потяните вверх. Выкрутите все видимые винты крепления консоли, включая:

2 винта в зоне магнитолы
4 винта вдоль тоннеля
2 винта под снятой пепельницей

Отсоедините электрические разъемы:

Прикуривателя
Подсветки пепельницы
Кнопки аварийной сигнализации

Аккуратно потяните консоль на себя, начиная с нижней части. Следите за пластиковыми фиксаторами по краям – при застревании подденьте их отверткой. Полностью извлеките консоль из салона, предварительно убедившись в отсутствии оставшихся креплений.

Тип крепежа	Количество	Расположение
Винты M5	8 шт	По периметру тоннеля
Саморезы	3 шт	Зона пепельницы/прикуривателя
Пластиковые клипсы	6 шт	Боковые стыки с торпедо

Особенности откручивания креплений бардачка

Откручивание креплений бардачка требует аккуратности из-за хрупкости пластика и риска повреждения элементов интерьера. Расположение винтов не всегда очевидно: часть скрыта под декоративными заглушками или резиновыми накладками, которые необходимо предварительно снять тонкой отверткой или ножом.

Крепежные элементы бардачка на ВАЗ 2109 включают саморезы с крестообразным шлицом (PH2) и пластиковые клипсы. Основная сложность – доступ к верхним винтам, расположенным в узком пространстве за торпедой. Для работы рекомендуется использовать:

Короткую крестовую отвертку с магнитным наконечником
Плоскогубцы для удержания выпавших винтов
Светодиодный фонарь для подсветки труднодоступных зон

Порядок демонтажа

Открыть бардачок и полностью выдвинуть его
Снять резиновый коврик с нижней части ниши
Выкрутить 4 самореза на внутренних стенках (2 слева, 2 справа)
Извлечь пластиковые заглушки над бардачком под торпедой
Открутить 2 верхних винта через образовавшиеся отверстия
Отсоединить клипсы по бокам корпуса легким нажатием внутрь

Важно: при выкручивании верхних винтов придерживайте бардачок свободной рукой – деталь может неожиданно провиснуть под собственным весом. Если крепеж "прикипел", обработайте резьбу WD-40 за 10–15 минут до откручивания. Сохраняйте все винты в магнитной емкости, чтобы избежать потерь.

После снятия бардачка отложите его в безопасное место – пластиковые крепления легко ломаются при случайном нажатии. На этапе обратной сборки сначала затягивайте верхние винты, лишь затем фиксируя боковые элементы – это предотвратит перекос конструкции.

Демонтаж блока управления отопителем ВАЗ 2109

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Снимите пластиковую декоративную накладку, закрывающую рычаги управления печкой, поддев её отвёрткой с плоским жалом по периметру.

Выкрутите два самореза крепления блока управления, расположенных снизу под рычагами. Осторожно потяните блок на себя, обеспечив доступ к задней части с подключёнными тросами и электрическими разъёмами.

Отсоединение коммуникаций

Тросы управления:

Запомните положение каждого троса (красный – заслонка рециркуляции, синий – распределение потоков, чёрный – регулировка температуры)
Сожмите металлические фиксаторы-«усы» на пластиковых наконечниках тросов
Аккуратно снимите наконечники с шарниров рычагов блока

Электрические разъёмы:

Отожмите пластмассовый фиксатор колодки подсветки переключателей
Отсоедините разъём вентилятора печки (обычно белого цвета)
Снимите клемму датчика температуры салона (при наличии)

Элемент	Тип крепления	Примечание
Трос рециркуляции	Пластиковый зажим	Красная маркировка
Разъём вентилятора	Фиксатор-защёлка	Не тянуть за провода!

После отсоединения всех элементов извлеките блок управления из торпедо. Проверьте целостность тросов и состояние пластиковых тяг перед установкой нового радиатора. При монтаже нового блока повторите действия в обратной последовательности, соблюдая правильность подключения тросов к соответствующим заслонкам.

Как снять радиатор печки на ВАЗ 2109

Перед началом работ подготовьте необходимые инструменты: ключи на 7, 8, 10, 13, крестовую и плоскую отвертки, пассатижи, емкость для слива охлаждающей жидкости (не менее 5 литров). Обязательно дождитесь остывания двигателя во избежание ожогов.

Слейте охлаждающую жидкость из системы, открутив сливные пробки на блоке цилиндров и радиаторе двигателя. Ослабьте хомут и отсоедините патрубки печки от штуцеров радиатора в моторном отсеке, предварительно подставив емкость для остатков тосола.

Последовательность демонтажа радиатора

В салоне автомобиля:

Снимите центральную консоль (торпедо):
- Открутите саморезы крепления дефлекторов обдува
- Демонтируйте панель магнитолы и часы
- Отсоедините разъемы подсветки и кнопок
- Выкрутите винты крепления консоли к тоннелю и корпусу печки
Отсоедините трос управления заслонкой:
- Снимите фиксатор тяги с рычага на корпусе печки
- Выдавите пластиковую втулку из посадочного гнезда
Демонтируйте корпус печки:
- Открутите 3 гайки крепления к кузову (ключ на 13)
- Вытащите корпус вместе с радиатором в сторону сиденья пассажира

Извлечение радиатора:

Раскройте пластиковые фиксаторы кожуха печки
Отожмите защелки крепления радиатора к корпусу
Аккуратно выдвиньте радиатор из посадочного гнезда, контролируя положение уплотнительных резинок

Критичные моменты	Рекомендации
Слив охлаждающей жидкости	Используйте чистую тару для возможного обратного заполнения
Пластиковые клипсы	Действуйте аккуратно – хрупкие при морозе
Уплотнители радиатора	Замените при повреждении во избежание протечек

Отсоединение проводов от прикуривателя и лампочек

Для доступа к креплениям радиатора печки необходимо демонтировать центральную консоль, что требует предварительного отсоединения электрических разъемов прикуривателя и подсветки. Эти элементы расположены в непосредственной близости к месту работ и будут мешать извлечению облицовочных панелей.

Обесточьте систему, сняв минусовую клемму с аккумулятора. Определите местоположение колодок проводов: основной жгут подключен к тыльной части корпуса прикуривателя, а тонкие провода ведут к лампочке подсветки гнезда. Зафиксируйте расположение контактов для корректной обратной сборки.

Порядок отключения

Колодка прикуривателя: Нажмите на пластиковый фиксатор у основания разъема и плавно потяните его назад от корпуса. Не дергайте за провода!
Лампочка подсветки: Обхватите поворотный цоколь лампы (обычно белого цвета) и осторожно проверните против часовой стрелки до щелчка. Извлеките патрон с лампой из посадочного гнезда.
Дополнительные провода: Если в комплектации авто присутствует подсветка пепельницы или других элементов консоли, аналогично отсоедините их патроны.

Элемент	Тип крепления	Особенности
Прикуриватель	Клипсовый разъем	Крупная прямоугольная колодка с фиксатором
Лампа подсветки	Байонетный цоколь	Поворотный патрон типа W2.1×9.5d

Отведите освобожденные провода в сторону, исключив их попадание в зону снимаемых деталей. Убедитесь, что консоль полностью обесточена – это исключит короткое замыкание при дальнейшем демонтаже.

Демонтаж кожуха рулевой колонки

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Подготовьте крестовую отвертку и ключ на 10 для откручивания крепежных элементов.

Снимите пластиковую заглушку в нижней части кожуха, поддев ее отверткой. Под ней расположен саморез – выкрутите его крестовой отверткой. На верхней части кожуха найдите два симметричных самореза по бокам рулевой колонки и также удалите их.

Порядок снятия

Открутите три самореза: два верхних и один нижний (под заглушкой)
Аккуратно разъедините половинки кожуха (верхнюю и нижнюю), приложив умеренное усилие
Отсоедините разъемы проводов, идущих к замку зажигания, если они мешают демонтажу
Снимите верхнюю часть кожуха движением вверх, освобождая фиксаторы
Извлеките нижнюю часть кожуха, наклонив ее в сторону водительского сиденья

Важно: не прикладывайте чрезмерное усилие при разъединении половинок – пластиковые защелки могут сломаться. Если кожух "прикипел", аккуратно поддевайте стыки плоской отверткой, обернутой тканью.

Тип крепежа	Количество	Расположение
Саморезы	3 шт	2 сверху, 1 снизу (под заглушкой)
Пластиковые фиксаторы	4-6 шт	По периметру стыка половинок

Уберите демонтированный кожух в сторону, освободив пространство для дальнейшей разборки. Проверьте, не осталось ли подключенных проводов или мешающих элементов перед переходом к следующему этапу работ.

Снятие комбинации приборов щитка

Демонтаж комбинации приборов обязателен для получения доступа к радиатору печки. Работу выполняйте аккуратно, чтобы не повредить пластик и провода.

Обязательно отсоедините минусовую клемму аккумулятора перед началом. Подготовьте крестовую отвертку и тонкую плоскую лопатку для снятия декоративных элементов.

Пошаговая инструкция

Снимите кожух рулевой колонки: Открутите два самореза снизу кожуха. Аккуратно разъедините половинки верхнего кожуха, отжав фиксаторы отверткой.
Демонтируйте дефлекторы обдува: Плавно потяните на себя боковые дефлекторы (сопла вентиляции), расположенные по краям щитка приборов, до выхода их фиксаторов.
Открутите крепежные винты: Выкрутите два верхних винта, скрытых за дефлекторами, и два нижних винта, находящихся под переключателями на рулевой колонке.
Отсоедините комбинацию приборов: Потяните щиток приборов на себя. Найдите и отожмите фиксаторы всех электрических разъемов на задней панели. Запомните их расположение!
Извлеките спидометрный тросик: Нажмите на пластиковый фиксатор в месте крепления тросика спидометра к задней части комбинации и отсоедините его.

После выполнения этих действий комбинация приборов свободно извлекается. Уложите ее в безопасное место, избегая натяжения оставшихся проводов. Теперь открыт доступ к монтажному блоку и креплениям центральной консоли.

Перед установкой обратно тщательно очистите посадочное место от пыли. При сборке убедитесь, что все разъемы подключены плотно, а тросик спидометра не перегнут.

Освобождение панели приборов от креплений

После демонтажа рулевого колеса и кожуха рулевой колонки приступайте к освобождению креплений панели приборов. Начните с верхней части: открутите два винта под дефлекторами обдува лобового стекла, используя крестовую отвертку. Снимите пластиковую заглушку над комбинацией приборов, под которой скрыт третий винт крепления.

Перейдите к боковым крепежным точкам: отыщите винты в торцах панели приборов возле дверных проемов (левый и правый). Убедитесь, что все разъемы проводов механики спидометра и габаритов предварительно отсоединены. Проверьте наличие скрытых саморезов в районе магнитолы и блока управления печкой.

Выкрутите 4 основных винта крепления (2 верхних, 1 центральный, 1 снизу возле замка зажигания)
Освободите фиксаторы по периметру, аккуратно поддевая панель пластиковой лопаткой
Отсоедините разъемы подсветки и контрольных ламп при частичном отводе панели
Извлеките панель приборов целиком, наклонив нижнюю часть на себя

Внимание: Не прилагайте излишних усилий при снятии – пластиковые клипсы легко ломаются. Если панель не поддается, проверьте пропущенные крепления в районе воздуховодов. Зафиксируйте снятые винты отдельно во избежание потерь.

Откручивание саморезов крепления печки

Найдите все точки крепления печки к кузову. Основные саморезы расположены в трех зонах: под центральной консолью со стороны водителя, с пассажирской стороны за бардачком, а также в моторном отсеке на перегородке. Очистите головки крепежа от грязи щеткой для улучшения сцепления с инструментом.

Используйте крестовую отвертку или шуруповерт с битой PH2. Труднодоступные саморезы в районе туннеля КПП удобнее выкручивать трещоткой с удлинителем и магнитной головкой. При сильном прикипании смажьте резьбу WD-40 и выждите 10 минут. Проворачивайте крепеж плавно без перекоса, чтобы не сорвать шлицы.

Последовательность демонтажа

Выкрутите 2 самореза под рулевой колонкой (с предварительным снятием пластиковой накладки)
Снимите бардачок, открутите 3 крепежных элемента с пассажирской стороны
В моторном отсеке демонтируйте 4 самореза по периметру корпуса печки
Проверьте наличие скрытого крепежа за воздуховодами

Внимание: сохраняйте все снятые саморезы в отдельной емкости – для обратной сборки потребуется родной крепеж из-за специфичной резьбы. При повреждении шлицев используйте экстрактор или плоскогубцы.

Как отсоединить воздуховоды отопителя

Воздуховоды отопителя расположены под панелью приборов и соединяют радиатор печки с дефлекторами обдува. Для доступа к ним необходимо предварительно демонтировать нижнюю часть торпедо со стороны водителя и пассажира, сняв крепежные саморезы и клипсы.

Перед отсоединением тщательно осмотрите узлы крепления – чаще всего используются пластиковые защелки или пружинные хомуты. Избегайте резких движений: старый пластик воздуховодов легко ломается при чрезмерном усилии.

Пошаговая процедура отсоединения

Определите тип крепления:
- Пластиковые фиксаторы: язычки защелок расположены по бокам соединения
- Металлические хомуты: требуют ослабления винтов отверткой
Отсоедините центральный воздуховод:
- Нажмите пальцами на боковые лепестки защелки
- Потяните корпус воздуховода на себя
- Отведите в сторону от печного узла
Снимите боковые воздуховоды:
- Отсоедините левый канал, ведущий к дефлекторам двери
- Освободите правый канал, идущий к центральным соплам обдува
- При наличии хомутов – ослабьте их крестовой отверткой

Тип соединения	Инструмент	Особенности
Пластиковые защелки	Без инструмента	Давить строго на середину фиксатора
Винтовые хомуты	Крестовая отвертка	Не выкручивайте винт полностью

После демонтажа проверьте состояние резиновых уплотнителей на фланцах воздуховодов. При наличии трещин или деформации замените их для предотвращения подсоса воздуха.

Отсоединение патрубков радиатора в моторном отсеке

Перед началом работ убедитесь, что двигатель остыл во избежание ожогов от горячего антифриза. Подготовьте ёмкость для слива охлаждающей жидкости (не менее 5 литров), ветошь и защитные перчатки.

Откройте капот и найдите два резиновых патрубка, идущих к металлическим штуцерам в районе перегородки моторного щита. Верхний патрубок обычно подводит нагретую жидкость от двигателя, нижний – возвращает остывший антифриз обратно в систему.

Порядок демонтажа

Слейте антифриз из системы через пробку радиатора или блока цилиндров
Ослабьте хомуты на обоих патрубках:
- Проволочные – сожмите пассатижами "усы" хомута
- Пластиковые – ослабьте отвёрткой винтовое соединение
Сдвиньте хомуты на 3-5 см по патрубку от места соединения
Проверните патрубки на штуцерах для разрушения прикипевшего слоя
Снимите нижний патрубок резким движением вниз, подставив ёмкость для остатков жидкости
Демонтируйте верхний патрубок аналогичным способом

При затруднениях аккуратно подрежьте место соединения канцелярским ножом, но не повредите штуцеры радиатора. Сразу заткните открытые отверстия чистой ветошью для предотвращения утечек и попадания мусора в систему охлаждения.

Выемка блока печки из посадочного места

Отсоедините три патрубка системы охлаждения от радиатора печки, предварительно слив тосол в чистую ёмкость. Ослабьте хомуты крестовой отвёрткой, аккуратно снимите шланги, избегая резких движений – пластиковые штуцеры хрупкие.

Снимите крепёжные гайки (или саморезы), фиксирующие блок печки к кузовному тоннелю. Для доступа к нижним креплениям потребуется снять декоративные накладки тоннеля пола и отогнуть звукоизоляцию. Используйте трещоточный ключ с удлинителем для труднодоступных гаек.

Последовательность демонтажа блока

Отключите разъёмы электропроводки вентилятора печки и датчика температуры.
Выкрутите 4 болта крепления блока к кузову (2 сверху за бардачком, 2 снизу в районе ног пассажира).
Освободите блок от уплотнителя в моторном щите, аккуратно поддев его монтажной лопаткой.
Плавно потяните блок в сторону салона, одновременно контролируя положение воздуховодов.

Важные нюансы:

При закисании болтов обработайте резьбу WD-40 за 10 минут до откручивания.
Фиксируйте снятые гайки на скотч – мелкий крепёж легко теряется.
Не допускайте перегиба тросиков заслонок – их отсоединяют после извлечения блока.

Тип крепежа	Кол-во	Инструмент
Болт М6	4 шт	Головка на 10
Гайка М6	2 шт	Трещотка с удлинителем
Хомут патрубка	3 шт	Крестовая отвёртка

Раскрытие корпуса отопителя ВАЗ 2109

Отсоедините минусовую клемму аккумулятора для безопасности. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты и аккуратно отведя его в сторону. Демонтируйте нижнюю панель под торпедой, открутив саморезы по периметру и сняв пластиковые заглушки при их наличии.

Ослабьте хомуты и отсоедините патрубки печки от штуцеров радиатора, подготовив ёмкость для слива охлаждающей жидкости. Снимите центральную консоль: открутите винты под дефлекторами обдува, снимите рычаги управления печкой и магнитолу (если мешает), затем потяните консоль на себя, отсоединив разъёмы подсветки и прикуривателя.

Разборка корпуса печки

Демонтируйте корпус отопителя: открутите 4 гайки (2 сверху и 2 снизу) крепящие его к кузову в моторном отсеке со стороны салона.
Извлеките узел в салон: аккуратно потяните корпус на себя, освобождая резиновый уплотнитель и выводя патрубки в салон.
Открутите крышку корпуса: найдите и выкрутите все саморезы (обычно 6-8 шт.) по стыковочному периметру передней и задней половин корпуса.
Разделите половинки: аккуратно подденьте отвёрткой места стыка, начиная с углов. Не применяйте чрезмерное усилие во избежание поломки пластиковых защёлок.

Внимание! Перед раскрытием отметьте маркером взаимное положение половинок для упрощения сборки. После разделения вы получите доступ к радиатору, закреплённому на задней части корпуса.

Тип крепежа корпуса	Пластиковые защёлки + саморезы
Количество основных саморезов	6-8 штук
Ключевая сложность	Не повредить хрупкий пластик и защёлки

Рекомендуется очистить внутренние полости корпуса от пыли и мусора перед установкой нового радиатора. Проверьте состояние заслонок и приводов во время открытого доступа.

Фиксаторы и защелки на корпусе печки

Фиксаторы и защелки на корпусе печки ВАЗ 2109 обеспечивают плотную сборку пластиковых деталей воздуховодов и кожухов, предотвращая появление щелей и дребезжания во время движения. Они представляют собой пластиковые язычки или клипсы, расположенные по периметру стыкуемых элементов, и требуют предельной осторожности при разборке.

Наиболее хрупкими являются верхние защелки, фиксирующие дефлекторные направляющие и центральную часть корпуса возле панели приборов. Нижние фиксаторы, удерживающие кожух вентилятора и корпус радиатора, обычно более массивны, но тоже подвержены поломке при грубом воздействии или старении пластика.

Особенности работы с фиксаторами

Инструмент: Используйте плоскую отвертку с закругленными краями или специальный пластиковый демонтажный клин.
Техника: Отжимайте защелки строго по направлению их зацепления, придерживая корпус рукой. Не прилагайте силу перпендикулярно плоскости фиксатора.
Риски: Перекошенная защелка, приложенная избыточная сила или низкая температура пластика (особенно зимой) гарантированно приводят к сколам.

Тип фиксатора	Расположение	Количество
Верхние боковые защелки	По краям под торпедой	2-4 шт.
Нижние клипсы кожуха вентилятора	Под бардачком	3-5 шт.
Защелки крышки радиатора	По периметру сердцевины	4-6 шт.

При сборке убедитесь, что все язычки полностью зашли в ответные пазы до характерного щелчка. Незащелкнутый фиксатор вызовет подсос воздуха и снизит эффективность печки. Если родные крепления сломаны, используйте нейлоновые стяжки или эпоксидный клей для пластика, избегая металлических саморезов (вибрация разрушит корпус).

Извлечение старого радиатора из корпуса

Отсоедините фишки питания вентилятора салона и снимите моторчик, открутив крепежные гайки или саморезы. Аккуратно отогните пластиковые защелки или демонтируйте винты, удерживающие крышку кожуха печки, обеспечив доступ к радиатору.

Ослабьте хомуты и снимите два патрубка охлаждающей жидкости с нижнего и верхнего штуцеров радиатора. Подставьте емкость для слива остатков тосола, избегая попадания на проводку. Заглушите открывшиеся шланги чистыми тряпками для защиты от загрязнений.

Демонтаж радиатора

Важно: радиатор крепится в корпусе пластиковыми скобами-фиксаторами по бокам. Последовательно выполните:

Найдите фиксаторы с левой и правой стороны агрегата
Сожмите их пальцами или плоской отверткой, освобождая защелки
Потяните радиатор на себя, одновременно покачивая из стороны в сторону
Извлеките элемент вместе с резиновыми уплотнителями по контуру

Проверьте посадочное место на наличие мусора и остатков уплотнителей – очистите его ветошью. Убедитесь в целостности крепежных скоб на корпусе перед установкой нового радиатора.

Очистка посадочного места радиатора

После извлечения старого радиатора тщательно осмотрите посадочную зону в моторном щите. Удалите крупные фрагменты уплотнителя, грязи и остатки герметика пальцами или пластиковым скребком, избегая острых металлических инструментов, чтобы не повредить поверхность.

Обработайте контактную площадку ветошью, смоченной в уайт-спирите или бензине «Калоша», для растворения застарелых масляных пятен и остатков клея. Протрите поверхность насухо чистой тканью, проверяя отсутствие ворсинок и мусора в крепежных отверстиях.

Ключевые этапы финальной очистки

Продувка воздухом: Используйте компрессор для удаления пыли из вентиляционных каналов и труднодоступных углов
Зачистка коррозии: Обработайте мелкой наждачной бумагой (P400-600) очаги ржавчины на металлическом контуре
Обезжиривание: Протрите площадку салфеткой с изопропиловым спиртом перед монтажом

Материал	Назначение
Пластиковый шпатель	Снятие отслоившегося герметика без царапин
Кисть с жестким ворсом	Выметание песка из дренажных пазов

Убедитесь в отсутствии перекосов площадки и целостности резиновых демпферов. При замене уплотнителя примерьте новый контур до установки радиатора, чтобы исключить замятие.

Проверка состояния вентилятора отопителя

Исправная работа вентилятора печки критична для комфортной эксплуатации ВАЗ 2109 в холодный сезон. Неполадки проявляются отсутствием обдува, слабым потоком воздуха на высоких скоростях или посторонними шумами при работе.

Диагностику начинают с проверки предохранителя F7 (20А) в монтажном блоке салона. Далее тестируют сам электродвигатель, переключатель скоростей и целостность проводки. Для работ потребуется мультиметр и контрольная лампа на 12В.

Порядок диагностики

Проверка питания:
- Снимите декоративную панель под пассажирской стороной торпедо
- Отсоедините разъём питания вентилятора
- Включите зажигание и мультиметром убедитесь в наличии 12В на красном проводе разъёма
Тест электродвигателя:
- Подайте "+" напрямую от АКБ на красный контакт моторчика
- "Массу" подключите к чёрному проводу корпуса
- Отсутствие вращения укажет на неисправность двигателя или подшипников

Проверка переключателя скоростей:

Режим	Цвет провода	Действие
I (Мин.)	Голубой	Замкните красный и голубой провода – должен включиться 1-й режим
II	Жёлтый	Замкните красный и жёлтый – проверьте 2-ю скорость
III	Зелёный	Замкните красный и зелёный – проверьте 3-ю скорость
IV (Макс.)	Розовый	Замкните красный и розовый – проверьте 4-ю скорость

Диагностика реостата:
- При неработающих 1-3 скоростях проверьте сопротивление между контактами реостата
- Нулевое или бесконечное сопротивление требует замены блока резисторов

Особенности установки нового радиатора печки ВАЗ 2109

Перед монтажом нового радиатора убедитесь в точном соответствии модели и отсутствии дефектов патрубков или сот. Тщательно очистите посадочное место от грязи и остатков старой прокладки металлической щеткой – это критично для герметичности. Проверьте состояние уплотнительной резинки на корпусе воздуховода, при необходимости замените ее.

Обязательно обработайте места соединения патрубков с радиатором силиконовой смазкой для легкой посадки. Устанавливайте агрегат строго в правильной ориентации – патрубок подачи (меньшего диаметра) должен находиться сверху, а обратки (большего диаметра) снизу. При перекосе возможны воздушные пробки и неполный прогрев салона.

Ключевые нюансы подключения

Фиксация корпуса: Закрепляйте радиатор только родными металлическими скобами через новые прокладки. Чрезмерное усилие при затяжке деформирует пластиковые крепления.
Патрубки:
- Используйте оригинальные хомуты типа "улитка"
- Сдвиньте хомуты на патрубки ДО соединения
- Наденьте шланги до упора на фитинги
Проверка течей: Запустите двигатель, прогрейте до рабочей температуры и осмотрите стыки при средних оборотах. Особое внимание – зоне под термостатом.

Ошибка	Последствие
Пережатие трубок	Трещины радиатора при вибрации
Перетяжка хомутов	Разрушение патрубков
Неправильная сборка дефлекторов	Свист воздуха в салоне

После установки обязательно выполните прокачку системы охлаждения через расширительный бачок, поднимая обороты двигателя до 2500-3000 об/мин. Повторяйте процедуру до полного исчезновения воздушных пузырей в патрубках. Контролируйте уровень антифриза в течение 2-3 дней после замены.

Уплотнение соединений термостойким герметиком

После установки нового радиатора печки ВАЗ 2109 критически важно обеспечить герметичность всех соединений патрубков с патрубками радиатора и штуцерами. Термостойкий герметик применяется для предотвращения утечек охлаждающей жидкости в местах стыков, особенно на пластиковых фланцах или неровных поверхностях, где хомуты могут не обеспечить идеальное прилегание.

Используйте исключительно специализированный термостойкий автомобильный герметик (обычно красного или оранжевого цвета), рассчитанный на температуры свыше 120°C и контакт с антифризом. Никогда не применяйте обычные сантехнические или универсальные составы – они разрушатся от высоких температур и агрессивной среды системы охлаждения.

Технология нанесения герметика

Подготовка поверхностей: Тщательно очистите посадочные места патрубков радиатора и концы шлангов от грязи, старой резины и остатков герметика. Обезжирьте поверхности специальным очистителем или уайт-спиритом.
Нанесение герметика: Нанесите тонкую непрерывную полоску герметика:
- На наружную поверхность патрубка радиатора (основной метод).
- Дополнительно – тонким слоем на внутреннюю поверхность нового шланга (если контактная зона повреждена).
Сборка: Немедленно наденьте шланг на патрубок до упора. Слегка проверните шланг вокруг оси для равномерного распределения герметика.
Фиксация: Наденьте и затяните новые червячные хомуты с усилием, достаточным для плотного обжима, но без деформации пластиковых патрубков радиатора.
Удаление излишков: Сотрите ветошью выступившие наружу излишки герметика до его полимеризации.
Полимеризация: Выдержите время первичного отверждения, указанное на тюбике (обычно 15-30 минут), перед заливкой охлаждающей жидкости. Полное отверждение происходит после прогрева двигателя.

Ключевые моменты:

Избегайте избыточного нанесения герметика – выдавливание излишков внутрь патрубка может привести к засорению каналов радиатора или термостата.
Герметик не заменяет правильную установку шланга и качественный хомут! Он лишь компенсирует микронеровности.
Перед запуском двигателя убедитесь, что герметик схватился. Первый прогрев проводите, контролируя места соединений на предмет появления капель.

Сборка корпуса отопителя после замены радиатора

Установите радиатор в корпус печки, совместив крепежные выступы с пазами на пластиковом корпусе. Убедитесь, что резиновые уплотнители по контуру радиатора не смещены и плотно прилегают к стенкам корпуса. Проверьте отсутствие перекосов и зазоров между деталями.

Соедините нижнюю и верхнюю части корпуса отопителя, совместив фиксаторы по периметру. Защелкните все пластиковые зажимы по краям корпуса, прилагая умеренное усилие до характерного щелчка. Проконтролируйте равномерность прилегания плоскостей по всему контуру.

Ключевые этапы сборки

Установка крыльчатки вентилятора: Наденьте крыльчатку на ось электродвигателя, совместив шлицы. Зафиксируйте стопорное кольцо в канавке вала.
Крепление двигателя: Прикрутите электродвигатель к корпусу тремя винтами через термостойкие прокладки.
Монтаж заслонок: Вставьте ось заслонки в направляющие, закрепите регулировочный рычаг на квадратном штоке.

При монтаже шлангов обязательно замените стальные хомуты червячного типа на новые. Наденьте шланги на патрубки до упора, после чего равномерно затяните хомуты:

Элемент	Усилие затяжки
Хомут патрубка радиатора	3-5 Н·м
Крепеж электродвигателя	4-6 Н·м
Болты корпуса к кузову	8-12 Н·м

Перед установкой корпуса на авто проверьте:

Свободный ход всех заслонок
Отсутствие помех для крыльчатки вентилятора
Целостность резиновых уплотнителей дроссельных узлов

Установка уплотнителей на патрубки радиатора

Правильная установка уплотнителей критична для герметичности системы охлаждения. Неплотное прилегание приведёт к утечке антифриза при работе печки, что грозит перегревом двигателя и выходом из строя нового радиатора. Особое внимание уделите нижнему патрубку – протечка в салоне повредит элементы интерьера.

Тщательно очистите посадочные места патрубков на радиаторе от старой резины, грязи и окислов металла. Проверьте новые уплотнительные кольца на отсутствие трещин и деформаций, смажьте их тонким слоем тосола для облегчения монтажа. Убедитесь, что диаметр уплотнителей точно соответствует размеру патрубков.

Порядок монтажа уплотнителей

Наденьте уплотнительные кольца на входной и выходной патрубки радиатора до упора в металлический буртик
Проверьте равномерность расположения резины по всей окружности патрубка
При установке шлангов следите, чтобы уплотнитель не сместился и не перекрутился
Затяните хомуты строго по центру уплотнительного кольца с усилием 2-3 Н·м

Контрольная точка	Действие
После запуска двигателя	Проверьте отсутствие капель под соединениями
Через 100 км пробега	Дотяните хомуты на прогретом двигателе

Важно: Не используйте герметики вместо уплотнителей – они засоряют систему и временно маскируют проблему. При малейшем сомнении в качестве колец замените их до сборки. Утечки в салоне потребуют полного демонтажа педального узла для устранения.

Обратная сборка блока печки в салоне

Установите новый радиатор печки в корпус отопителя, совместив крепежные выступы с пазами на корпусе. Убедитесь, что резиновые уплотнители по контуру радиатора не имеют перекосов и плотно прилегают к посадочным местам – это критично для предотвращения подсоса воздуха и протечек антифриза.

Аккуратно соедините половинки корпуса печки, соблюдая первоначальное положение всех внутренних перегородок и направляющих заслонок. Зафиксируйте корпус саморезами через штатные отверстия, равномерно затягивая крепеж крест-накрест без перекоса. Проверьте свободный ход рычагов управления заслонками до подключения тяг.

Подключение коммуникаций:

Наденьте нижний патрубок подачи ОЖ на штуцер радиатора и затяните хомут
Аналогично подключите верхний патрубок обратки, контролируя отсутствие перегибов
Восстановите разъем электродвигателя вентилятора
Проложите жгут проводов датчика вентилятора без натяжения

Важно: Перед установкой декоративной панели заполните систему охлаждения антифризом и проверьте герметичность соединений при работающем двигателе. Убедитесь в отсутствии подтеков в районе штуцеров радиатора и равномерном прогреве воздушных потоков на всех режимах печки.

Подключение штатных патрубков системы охлаждения

Подготовьте два штатных патрубка системы охлаждения: верхний (идущий от термостата) и нижний (связанный с водяным насосом). Проверьте их целостность, отсутствие трещин и внутренних расслоений резины. Очистите посадочные места на штуцерах радиатора от грязи и остатков старого герметика.

Наденьте новые хомуты на оба патрубка заранее, не затягивая. Смажьте внутренние поверхности патрубков чистой охлаждающей жидкостью для облегчения монтажа. Аккуратно совместите верхний патрубок с верхним штуцером радиатора, а нижний – с соответствующим ему штуцером.

Фиксация и контроль соединений

Сдвиньте хомуты на зону соединения патрубков со штуцерами радиатора. Равномерно затяните хомуты крестовой отверткой или торцевым ключом, избегая перекосов. Усилие затяжки должно быть достаточным для герметизации, но без деформации штуцеров. Убедитесь, что патрубки не имеют перегибов и не касаются элементов кузова или подвижных деталей.

Обязательные этапы после подключения:

Заправка системы охлаждающей жидкостью до нормы
Удаление воздушных пробок через пробку расширительного бачка
Контроль уровня ОЖ после прогрева двигателя

Запустите двигатель и прогрейте до рабочей температуры. Проверьте соединения на предмет протечек, уделяя внимание областям под хомутами. При обнаружении капель ОЖ:

Слегка подтяните хомуты
Если течь сохраняется – замените патрубок
Проверьте целостность штуцеров радиатора

Заправка системы охлаждения антифризом

После установки нового радиатора печки и сборки всех патрубков, тщательно проверьте герметичность соединений. Убедитесь, что сливные пробки радиатора и блока цилиндров плотно закручены, а хомуты шлангов надежно зафиксированы.

Откройте крышку расширительного бачка и радиатора (если предусмотрена конструкцией). Подготовьте свежий антифриз, рекомендованный производителем – для ВАЗ 2109 обычно подходят составы класса G11 или G12 зеленого/красного цвета с температурой замерзания не выше -40°C.

Порядок заполнения системы

Медленно заливайте антифриз через горловину расширительного бачка до отметки «MAX», используя воронку для предотвращения пролива.
Запустите двигатель на 5-7 минут без закрытия крышек для выхода воздушных пузырей. Держите обороты на уровне 2000-2500 об/мин для ускорения прокачки.
Заглушите мотор, дождитесь остывания и долейте жидкость до нормы. Повторяйте цикл «прогрев-остывание-долив» 2-3 раза, пока уровень стабилизируется.

Критические моменты:

Не допускайте «воздушных карманов в патрубках печки – это приведет к холодному воздуху из дефлекторов.
Контролируйте температуру двигателя во время процедуры – перегрев опасен деформацией уплотнений!

Параметр	Значение
Объем системы охлаждения ВАЗ 2109	7,8-8,0 л
Требуемый запас антифриза	2 л (для долива после прокачки)

После завершения плотно закройте крышки, проверьте отсутствие подтеков под автомобилем и функциональность печки на всех режимах. Утилизируйте отработанный антифриз экологически безопасным способом.

Прокачка системы: удаление воздушных пробок

После замены радиатора печки в ВАЗ 2109 необходимо удалить воздух из системы охлаждения, так как воздушные пробки нарушают циркуляцию антифриза и снижают эффективность обогрева салона. Воздух скапливается в верхних точках контура, блокируя поток жидкости через печку и двигатель, что может привести к локальному перегреву.

Перед началом работ убедитесь, что двигатель остыл до 40–50°C во избежание ожогов. Проверьте уровень ОЖ в расширительном бачке – он должен находиться между метками «MIN» и «MAX». Если жидкости недостаточно, долейте антифриз той же марки, что залит в систему.

Порядок действий

Этап 1: Подготовка

Снимите пластиковую декоративную накладку с двигателя для доступа к штуцерам
Открутите пробку расширительного бачка
Прогрейте двигатель до рабочей температуры (80–90°C) и заглушите его

Этап 2: Удаление пробки через патрубок дросселя

Найдите штуцер прокачки на корпусе дроссельного узла (металлическая трубка с резиновым колпачком)
Наденьте прозрачный шланг на штуцер и опустите его конец в пустую емкость
Открутите колпачок штуцера на 1–2 оборота ключом на «8»
Дождитесь выхода воздушной смеси (шипение) и появления равномерной струи антифриза без пузырей
Затяните колпачок, снимите шланг, протрите штуцер

Этап 3: Контрольная проверка

Запустите двигатель на 5–10 минут при оборотах 2000–2500 об/мин
Проверьте температуру патрубков печки – оба должны быть равномерно горячими
Убедитесь в отсутствии подтёков в местах соединений
При необходимости повторите прокачку после остывания мотора

Признак успешной прокачки	Симптом воздушной пробки
Ровная струя ОЖ из штуцера без пузырей	Прерывистая подача жидкости с шипением
Горячий воздух из дефлекторов	Холодный или слабый обдув
Равномерный нагрев патрубков печки	Верхний патрубок горячий, нижний холодный

Важно: Не открывайте штуцер на работающем двигателе – возможен выброс горячего антифриза. Если пробка не удаляется с первого раза, дайте системе остыть и повторите процедуру, слегка прожимая верхний патрубок печки рукой для вытеснения воздуха.

Установка панели приборов на штатное место

После замены радиатора печки и проверки герметичности соединений патрубков, аккуратно поднимите панель приборов. Контролируйте положение жгута проводки и тросика спидометра, чтобы избежать их зажима или перекручивания между панелью и кузовом. Совместите все крепежные проушины панели с отверстиями в металлическом каркасе кузова.

Начинайте вкручивать винты крепления панели приборов вручную, наживляя их во все отверстия для равномерного прилегания. Используйте крестовую отвертку или шуруповерт на малых оборотах для окончательной затяжки винтов, соблюдая умеренное усилие во избежание срыва резьбы или деформации пластика.

Финишные операции и проверка

Подсоедините электрические разъемы к задней части комбинации приборов (спидометр, указатели уровня топлива, температуры ОЖ, индикаторы). Убедитесь в характерном щелчке каждого коннектора.
Закрепите механический тросик спидометра в гнезде на КПП и на самом приводе спидометра, зафиксировав пластиковую скобу-фиксатор.
Установите декоративную накладку рулевой колонки, совместив ее пазы с креплениями панели приборов. Затяните винты или защелкните клипсы (в зависимости от модификации).
Верните на место подрулевые переключатели, подключите их разъемы и зафиксируйте винтами.
Смонтируйте руль, затяните гайку крепления с моментом 35–40 Н·м.

Подключите аккумулятор. Включите зажигание и проверьте работу всех приборов (контрольные лампы, указатели), подсветки, звукового сигнала и подрулевых переключателей. Запустите двигатель, убедитесь в отсутствии посторонних шумов от панели, корректных показаниях температуры ОЖ и уровня топлива. Проверьте функциональность печки на всех скоростях вентилятора и режимах обдува, контролируя температуру выходящего воздуха и герметичность системы.

Монтаж декоративных элементов салона

После установки нового радиатора печки приступайте к обратной сборке салонных панелей. Начните с крепления нижней части торпедо, совместив ее с фиксаторами на кузове и зафиксировав саморезами по периметру. Убедитесь в правильном расположении воздуховодов и отсутствии перегибов патрубков печки.

Проверьте целостность резиновых уплотнителей дефлекторов перед установкой. Аккуратно вставьте их в посадочные места на центральной консоли, нажимая до характерного щелчка пластиковых фиксаторов. Избегайте чрезмерных усилий во избежание поломки креплений.

Последовательность сборки

Установите кожух рулевой колонки, затяните винты крепления
Закрепите центральную консоль:
- Совместите клипсы с пазами торпедо
- Зафиксируйте боковые саморезы
- Вставьте магнитолу и заглушки
Смонтируйте панель приборов, подключив разъемы подсветки

Верните на место рукоятки печки и переключатели:

Элемент	Тип крепежа
Рычаг рециркуляции	Пластиковая защелка
Ручка вентилятора	Стопорное кольцо
Переключатель температуры	Фиксатор троса

Контрольная проверка: Перед финальной сборкой включите печку на максимальный режим, убедитесь в отсутствии течей антифриза и равномерном прогреве дефлекторов. Установите боковые карманы и облицовку тоннеля, завершив монтаж крепежными клипсами по нижнему краю.

Подключение электропроводки и разъемов

Подсоедините электрический разъем к вентилятору отопителя. Разъем имеет фиксирующую защелку – убедитесь, что она надежно застегнута после подключения. Провода не должны натягиваться или контактировать с движущимися элементами.

Проверьте подключение разъема резистора вентилятора (при его наличии). Резистор крепится на корпусе печки и регулирует обороты двигателя. Контакты должны быть чистыми, без следов окисления – при необходимости зачистите их мелкой наждачной бумагой.

Ключевые точки контроля

Цветовая маркировка проводов:
- Красный/черный – питание электродвигателя
- Синий/желтый – управление резистором
Обязательные проверки:
- Фиксация всех разъемов (характерный щелчок)
- Отсутствие перегибов жгутов возле кронштейнов
- Изоляция проводов от острых кромок корпуса

После подключения обязательно выполните тестовый запуск системы. Включите зажигание и проверните регулятор скорости вентилятора во всех положениях. Отсутствие посторонних шумов и плавное изменение оборотов подтвердит правильность монтажа.

Крепление педального узла после сборки

После установки радиатора печки и сборки панели приборов верните педальный узел на штатное место. Совместите монтажные отверстия кронштейнов педалей с проушинами кузова, соблюдая исходную ориентацию узла. Удерживайте узел в правильном положении, предварительно наживив крепежные болты.

Затяните болты крепления педального узла в следующей последовательности: сначала центральный болт, затем верхний и нижний. Используйте динамометрический ключ с моментом 16-21 Н·м для равномерной фиксации. Убедитесь в отсутствии перекосов и плотном прилегании площадок.

Последовательность подключения элементов

Подсоедините тягу педали сцепления к вилке выжимного подшипника
Закрепите возвратную пружину акселератора на кронштейне
Наденьте наконечник троса газа на шаровый штифт дроссельной заслонки
Восстановите контакт датчика стоп-сигналов на тормозной педали

Контрольные операции после установки:

Проверьте свободный ход педали сцепления (10-15 мм)
Убедитесь в отсутствии заеданий при нажатии акселератора
Протестируйте работу стоп-сигналов при легком касании тормоза
Проконтролируйте полный возврат всех педалей в исходное положение

Элемент	Тип крепежа	Кол-во
Основной кронштейн	Болт М8х35	3 шт
Кронштейн сцепления	Гайка М6	2 шт
Тяга акселератора	Стопорное кольцо	1 шт

Важно: При затяжке креплений избегайте попадания смазочных материалов на резиновые уплотнители и пластиковые фиксаторы. Проведите пробный пуск двигателя с проверкой работы педального узла до установки декоративных накладок.

Установка центральной консоли и бардачка

После завершения монтажа радиатора отопителя и проверки герметичности соединений, приступайте к обратной сборке салонных элементов. Центральная консоль и бардачок монтируются в последнюю очередь, обеспечивая доступ к печке и скрывая технологические полости.

Перед установкой убедитесь, что все воздуховоды плотно присоединены к радиатору, а тросы управления заслонками свободно перемещаются. Проверьте отсутствие перегибов патрубков и размещение резиновых уплотнителей по периметру печного узла.

Порядок сборки

Наденьте декоративную накладку воздуховодов на радиатор, совместив крепежные выступы с пазами корпуса печки.
Установите центральную консоль, заводя ее нижнюю часть под панель приборов. Совместите боковые крепежные скобы с монтажными отверстиями в тоннеле пола.
Зафиксируйте консоль винтами: два спереди под пепельницей, два в районе рычага КПП и один с каждой стороны в ногах переднего пассажира.
Подключите разъемы электрооборудования: прикуриватель, лампы подсветки пепельницы, кнопку аварийной сигнализации.
Вставьте бардачок в направляющие консоли до характерного щелчка фиксаторов. Проверьте плавность открывания створки.

Критические моменты:

Не затягивайте винты консоли слишком сильно – пластик может треснуть
Убедитесь, что жгут проводки не контактирует с рычагами КПП
Проверьте работу заслонок обдува до полной сборки

Проверка креплений всех снятых элементов

После установки нового радиатора печки последовательно проверьте надежность фиксации каждого компонента, который демонтировался в процессе работы. Начните с визуального осмотра мест соединений и точек крепления – все элементы должны занимать штатное положение без перекосов и зазоров.

Поочередно подтяните ключами или отверткой крепежные болты и гайки кожуха печки, воздуховодов и кронштейнов, но избегайте чрезмерных усилий, чтобы не сорвать резьбу. Особое внимание уделите патрубкам системы охлаждения – они должны сидеть на штуцерах радиатора до упора и быть зафиксированы хомутами в правильном положении.

Ключевые узлы для контроля

Корпус печки: проверьте фиксацию всех саморезов по периметру, отсутствие деформации пластика.
Воздуховоды: убедитесь в плотном прилегании гофр к заслонкам и дефлекторам.
Патрубки ОЖ: проконтролируйте затяжку хомутов (рекомендуется двойная проверка: до и после запуска двигателя).
Электропроводка: надежно закрепите разъемы вентилятора и датчиков, исключив провисание проводов.

Обязательно проверьте отсутствие незакрепленных деталей в подкапотном пространстве и салоне – даже мелкий забытый болт может вызвать вибрацию или короткое замыкание. После завершения работ вручную покачайте крупные элементы (радиатор, корпус вентилятора) – люфт или стук недопустимы.

Тестирование работы печки на холодном двигателе

После замены радиатора печки ВАЗ 2109, но до запуска двигателя, необходимо провести предварительную проверку герметичности системы и функциональности крана. Это позволяет выявить возможные течи в местах соединений без риска перегрева мотора.

Заполните систему охлаждения тосолом до рекомендуемого уровня, обращая внимание на отсутствие воздушных пробок в патрубках печки. Визуально осмотрите все соединения (подводящий/отводящий патрубки радиатора, кран, места крепления шлангов хомутами) на предмет подтеканий.

Порядок проверки крана печки

Переведите регулятор температуры в салоне в крайнее синее положение («Min» или «Холодно»).
Медленно поверните регулятор в красную зону («Max» или «Горячо»), контролируя движение тяги/троса крана под капотом. Шток крана должен плавно переместиться в открытое положение.
Верните регулятор обратно в положение «Холодно» – шток крана должен полностью перекрыть подачу антифриза.

Важно: При перемещении регулятора в салоне посторонних шумов (скрип, заедание) быть не должно. Если кран не реагирует на движения рукоятки – проверьте правильность установки и регулировки троса/тяги.

Положение регулятора	Действие штока крана	Норма
"Min" / "Холодно"	Полностью втянут	Подача антифриза перекрыта
"Max" / "Горячо"	Полностью выдвинут	Подача антифриза открыта

Убедитесь, что после манипуляций с краном уровень тосола в расширительном бачке остался неизменным, а под автомобилем и в районе печки нет пятен охлаждающей жидкости. Только после успешного "холодного" теста запускайте двигатель для окончательной проверки.

Контроль температуры воздушного потока

После установки нового радиатора печки ВАЗ 2109 критически важен этап проверки регулировки температуры воздушного потока. Переведите рычаг управления краном печки в крайнее левое положение ("холод") и запустите двигатель, дав ему прогреться до рабочей температуры (около 90°C).

Медленно перемещайте регулятор температуры вправо до упора ("максимальный нагрев"), отслеживая изменение тепла воздуха из дефлекторов. На исправной системе ощущается плавный переход от холодного к интенсивно горячему потоку без скачков или посторонних запахов тосола.

Критерии корректной работы

Отсутствие задержки нагрева: Рост температуры воздуха начинается в течение 20-30 секунд после перемещения регулятора.
Стабильность температуры: При фиксированном положении рычага теплоотдача не снижается, нет волнообразных изменений нагрева.
Равномерность прогрева: Температура идентична на центральных и боковых дефлекторах.

Если при проверке выявлены проблемы:

Воздух не нагревается – проверьте герметичность подводящих/отводящих шлангов, работу крана печки.
Неравномерный прогрев – прокачайте систему охлаждения для удаления воздушных пробок.
Появление конденсата или запаха тосола – убедитесь в отсутствии протечек радиатора в салоне.

Симптом	Возможная причина	Действие
Холодный воздух на всех режимах	Заклинивание крана, засор радиатора	Диагностика привода крана, промывка контура
Нагрев только на высоких оборотах	Воздушная пробка, низкий уровень ОЖ	Проверка уровня тосола, прокачка системы
Шум при включении печки	Попадание воздуха в радиатор	Удаление воздушной пробки через расширительный бачок

Проверка на отсутствие протечек антифриза

После установки нового радиатора и сборки системы охлаждения критически важно проверить герметичность соединений перед запуском двигателя. На этом этапе выявляются возможные ошибки монтажа, недотянутые хомуты или повреждения патрубков, которые приведут к утечке антифриза в процессе эксплуатации.

Проверку начинайте на холодном двигателе, предварительно заполнив систему охлаждения антифризом до рекомендованного уровня. Визуально осмотрите все точки соединений: места крепления патрубков к радиатору печки, входному/выходному штуцерам, а также целостность корпуса теплообменника.

Пошаговая процедура тестирования

1. Предварительный визуальный контроль:

Убедитесь, что хомуты патрубков затянуты равномерно без перекосов
Проверьте сухость мест соединений – влага или капли тосола недопустимы
Осмотрите корпус радиатора на предмет трещин возле пластиковых бачков

2. Проверка под давлением:

Запустите двигатель и прогрейте до рабочей температуры (85-90°C)
Включите печку на максимальный режим обдува
Повысьте обороты до 2500-3000 об/мин и удерживайте 3-4 минуты
Проверьте пол салона под педалями – появление влаги укажет на протечку
Осмотрите моторный отсек в местах подключения патрубков к радиатору

3. Контроль после остановки двигателя:

Оставьте автомобиль на чистом листе картона или газете на 2-3 часа
Проверьте отсутствие пятен антифриза под машиной и в ножном отсеке
Повторно оцените уровень охлаждающей жидкости в расширительном бачке

Тип дефекта	Внешние признаки	Решение
Течь по уплотнителю	Мокрые потёки на штуцерах	Дотянуть хомуты, заменить патрубок
Трещина в бачке	Капли на боковых рёбрах радиатора	Замена теплообменника
Повреждение сердцевины	Пар из дефлекторов, сладкий запах в салоне	Немедленная замена радиатора

Важно: При обнаружении любых протечек немедленно заглушите двигатель! Дальнейшая эксплуатация с утечкой охлаждающей жидкости приведёт к перегреву мотора и выходу из строя новой печки. Устраните неисправность до возобновления поездок.

Диагностика работы режимов вентилятора

Перед заменой радиатора печки ВАЗ 2109 критически важно убедиться, что неисправность кроется именно в нём, а не в системе управления вентилятором. Неправильная диагностика приведёт к бесполезной замене детали и повторному разбору торпедо.

Проверку начинают с включения зажигания и последовательного тестирования всех скоростей обдува через переключатель на панели. Отсутствие реакции на одной или нескольких позициях указывает на возможную проблему в цепи питания, моторе вентилятора или регуляторе оборотов.

Методика проверки компонентов

Для локализации неисправности выполните следующие действия:

Тест предохранителей: Проверьте целостность предохранителей F1 (10А) и F6 (16А) в монтажном блоке. Перегоревший элемент замените.
Контроль напряжения:
- Снимите разъём с электродвигателя вентилятора (расположен под бардачком).
- Включите зажигание и установите переключатель на максимальную скорость.
- Измерьте мультиметром напряжение на контактах разъёма: отсутствие 12В указывает на обрыв цепи или неисправность реле.
Проверка резистора скоростей:

Скорость Контакты резистора Норма сопротивления (Ом)

1 1-3 0.23±0.023

2 1-2 0.82±0.082

3 1-4 1.22±0.122

Отклонение значений или обрыв требуют замены резистора (установлен в воздуховоде возле мотора).
Прямая подача питания на мотор: Подключите к выводам электродвигателя провода от АКБ. Отсутствие вращения подтверждает поломку мотора – его заменяют вместе с крыльчаткой.

Скорость	Контакты резистора	Норма сопротивления (Ом)
1	1-3	0.23±0.023
2	1-2	0.82±0.082
3	1-4	1.22±0.122

Важно! Если вентилятор работает на всех скоростях, но печка не греет – проблема в радиаторе (засор, течь) или системе охлаждения двигателя. При отказе только на низких оборотах виновником обычно является резистор, на максимальной скорости – реле К5 в монтажном блоке.

Регулировка заслонок воздухораспределения

После замены радиатора печки ВАЗ 2109 критически проверить работу воздушных заслонок: они управляют направлением потоков (лобовое стекло/салон/ноги) и корректность их регулировки напрямую влияет на эффективность отопления.

Механизм приводится в действие тросами от рукояток на панели, и при сборке часто возникают перекосы или ослабление натяжения, требующие юстировки. Неотрегулированные заслонки вызывают неполное перекрытие каналов или смешение воздушных потоков.

Порядок регулировки

Снимите декоративную панель тоннеля отопителя, открутив саморезы крепления.
Переведите все регуляторы печки в крайнее левое положение (против часовой стрелки).
Проверьте положение заслонок:
- Рециркуляция (правый трос): заслонка должна полностью открыть доступ воздуха из салона.
- Температура (центральный трос): смесительная заслонка обязана перекрыть антифриз радиатора.
- Распределение (левый трос): заслонка направляет воздух строго в ножной отсек.
Ослабьте фиксаторы тросов (пластиковые гайки у педального узла).
Натяните каждый трос вручную до устранения провисания, сохраняя положение заслонок из пункта 3.
Зафиксируйте гайки, проверьте плавность хода рукояток и крайние позиции заслонок.

Проблема	Признак неисправности	Регулируемый элемент
Слабый обдув лобового стекла	Заслонка не доходит до верхнего упора	Левый трос (распределение)
Холодный воздух при красной зоне термостата	Неполное перекрытие холодного канала	Центральный трос (температура)
Запотевание стекол при рециркуляции	Негерметичное закрытие наружного воздуха	Правый трос (рециркуляция)

Важно: При натяжении тросов избегайте перекручивания оболочки – это вызывает заедание. Если регулировка не устранила проблему, проверьте целостность петель заслонок и герметичность воздуховодов.

Ошибки при подключении патрубков радиатора

Неправильное подключение патрубков радиатора печки на ВАЗ 2109 нарушает циркуляцию антифриза, что приводит к полному отсутствию обогрева салона. Жидкость движется по замкнутому контуру, и перепутывание впускного/выпускного штуцеров блокирует ток ОЖ через теплообменник.

Распространённая ошибка – игнорирование заводской маркировки патрубков. Верхний штуцер радиатора всегда подключается к трубопроводу от помпы, а нижний – к выпускному патрубку на двигателе. Нарушение этого правила вызывает воздушные пробки и разгерметизацию.

Критические последствия ошибок

При неправильном монтаже возникают следующие проблемы:

Завоздушивание системы – воздушные пробки в радиаторе блокируют прогрев
Протечки антифриза – перекос соединений повреждает резиновые уплотнения
Перегрев двигателя – при закупорке контура нарушается общий теплообмен

Ошибка	Результат	Способ проверки
Перепутаны верхний/нижний патрубки	Холодный воздух из печки даже при прогретом двигателе	Сравнить схему подключения с руководством по ремонту
Пережатие или перекручивание шлангов	Локальный перегрев, трещины в местах деформации	Осмотр на предмет заломов после запуска двигателя

Важно: При установке новых патрубков обязательно проверяйте соответствие внутреннего диаметра и длины старым деталям. Использование нештатных элементов вызывает провисание или избыточное натяжение, что нарушает герметичность соединений.

Устранение скрипов пластика после сборки

После замены радиатора печки ВАЗ 2109 часто возникают посторонние звуки из-за неплотного прилегания пластиковых элементов обшивки. Это происходит из-за нарушения заводских креплений или появления микрощелей между панелями после демонтажа. Скрипы особенно заметны на неровных дорогах и при вибрации кузова.

Для эффективного устранения проблемы важно последовательно проверить все точки соприкосновения пластиковых деталей в районе центральной консоли, тоннеля и воздуховодов. Основные методы борьбы включают дополнительную фиксацию, демпфирование и обработку трущихся поверхностей специальными составами.

Практические методы решения

Примените следующие способы:

Повторная затяжка крепежей – проверьте все саморезы и клипсы под рулевой колонкой, бардачком и центральной консолью. Используйте крестовидную отвертку с магнитным наконечником.
Проклейка фетровой лентой – наклейте материал в местах контакта панелей:
- Стык дефлекторов и торпедо
- Кромки крышки тоннеля возле рычага КПП
- Зона крепления бардачка к центральной стойке
Обработка силиконовой смазкой – нанесите на прилегающие поверхности:
1. Обезжирьте пластик спиртовой салфеткой
2. Распылите смазку на скрипящие стыки
3. Протрите излишки после впитывания

Важно! Не используйте литол или графитовые составы – они разрушают пластик. Для сложных мест (крепление педального узла) примените монтажную пену минимального расширения, заполняя пустоты через тонкую трубку.

Материал	Где применять	Эффективность
Фетровая лента	Статические стыки	★★★★★
Силиконовая смазка	Подвижные соединения	★★★★☆
Резиновые демпферы	Крепежные клипсы	★★★☆☆

После обработки совершите тестовую поездку по ухабистой дороге, отмечая оставшиеся очаги шума. При повторном появлении скрипов через 200-300 км проведите дополнительную обработку фетром в проблемных зонах.

Оптимизация работы печки после замены радиатора

После установки нового радиатора печки на ВАЗ 2109 выполните комплексную проверку системы отопления для достижения максимальной эффективности. Убедитесь в отсутствии воздушных пробок в контуре охлаждения двигателя, так как они критично влияют на циркуляцию антифриза через печку. Проверьте герметичность всех соединений подкапотного пространства и салона, уделив внимание патрубкам радиатора и крану печки.

Протестируйте функциональность управляющих элементов: плавность хода и фиксацию троса крана печки, корректность переключения скоростей вентилятора, а также работу воздушных заслонок на разные зоны салона. Используйте качественную охлаждающую жидкость с допустимой температурой замерзания и контролируйте ее уровень в расширительном бачке после первых прогревочных циклов.

Порядок действий для повышения КПД отопления

Прокачка системы охлаждения:
- Запустите двигатель и прогрейте до рабочей температуры
- Попеременно сжимайте патрубки печки для вытеснения воздуха
- Долейте антифриз при снижении уровня в бачке

Диагностика компонентов:

Элемент	Проверка
Кран печки	Плавное открытие/закрытие из салона, отсутствие протечек
Вентилятор	Работа на всех 3-х скоростях, отсутствие вибраций
Термостат	Прогрев до 85-90°C, открытие основного клапана

Регулировка воздухопотока:
- Очистите воздуховоды от мусора
- Проверьте плотность прилегания заслонок
- Смажьте приводы режимов подачи воздуха

При недостаточном нагреве салона повторно удалите воздушные пробки через пробку расширительного бачка на работающем двигателе, слегка приподняв перед авто. Убедитесь, что дефлекторы направлены правильно, а уплотнители дверей/стекол не пропускают холодный воздух. Регулярно контролируйте температуру двигателя по штатному указателю.

Профилактика засоров радиатора печки

Регулярная профилактика радиатора печки ВАЗ 2109 предотвращает накопление отложений и ржавчины в сотах, которые снижают теплоотдачу и приводят к перегреву двигателя. Забитые каналы ухудшают циркуляцию антифриза, вызывая слабый обдув салона даже при исправном вентиляторе.

Профилактические меры существенно дешевле замены радиатора и позволяют избежать разборки торпедо. Они продлевают срок службы всей системы охлаждения, минимизируя риски протечек и коррозии металлических элементов.

Меры профилактики засоров радиатора печки ВАЗ 2109

Использование качественного антифриза: Применяйте жидкости класса G11/G12 с антикоррозийными присадками. Меняйте каждые 2-3 года или по регламенту производителя.
Промывка системы охлаждения: При замене антифриза выполняйте полную промывку дистиллированной водой или спецсредством (например, Hi-Gear). Избегайте водопроводной воды!
Установка фильтра: Врежьте в патрубок обратки печки дополнительный фильтр тонкой очистки (например, БИГ ФИЛЬТР GB-9848). Заменяйте его ежегодно.
Контроль герметичности: Своевременно устраняйте течи в соединениях патрубков – подсос воздуха ускоряет образование отложений.
Летняя эксплуатация: Включайте печку на 10-15 минут раз в месяц даже в теплое время года для циркуляции антифриза через радиатор.

Важно: Никогда не смешивайте разные марки антифризов! Химическая несовместимость компонентов вызывает выпадение осадка, который забивает соты радиатора.

Список источников

При подготовке материала о замене радиатора печки ВАЗ 2109 использовались специализированные технические ресурсы и практические руководства, посвящённые ремонту отечественных автомобилей. Основное внимание уделялось проверенным источникам с пошаговыми инструкциями и визуальными материалами.

Ниже представлены ключевые категории источников, содержащие детальную информацию о демонтаже старого радиатора, установке нового узла, нюансах подключения патрубков и прокачке системы охлаждения. Все материалы включают специфику работы с моделями ВАЗ 2108/2109/21099.

Официальное руководство по ремонту ВАЗ 2108-21099 (раздел "Система отопления и вентиляции")
Тематические разделы на автомобильных порталах: Drive2.ru, ВАЗ Ремонт, Авторевю
Видеоинструкции от автослесарей на платформах: YouTube (каналы "Главная дорога", "Авто Практика")
Форумы владельцев ВАЗ 2109: Форум клуба LADA 2109, Community ВАЗоводы
Технические статьи в журналах "За рулём" и "АвтоМир" по обслуживанию систем охлаждения
Производители автозапчастей: каталоги LUZAR, FENOX с параметрами радиаторов

Проблема	Профилактическое действие
Загрязнение сот радиатора	Продувка сжатым воздухом со стороны моторного щита
Коррозия трубок	Использование антифризов с ингибиторами коррозии
Разрыв пластиковых патрубков	Замена старых шлангов каждые 5 лет
