Замена радиатора отопителя ВАЗ-2110 - инструкция

Статья обновлена: 18.08.2025

Эффективная работа отопителя салона критически важна для комфорта и безопасности водителя и пассажиров ВАЗ-2110, особенно в условиях российской зимы.

Сердцем этой системы является радиатор печки, отвечающий за передачу тепла от двигателя в салон автомобиля.

Понимание его устройства, принципа работы и признаков неисправностей необходимо каждому владельцу "десятки" для поддержания оптимального микроклимата в любое время года.

Назначение отопителя салона в ВАЗ-2110

Основная функция отопителя ВАЗ-2110 заключается в поддержании комфортной температуры внутри салона автомобиля в холодное время года. Система обеспечивает подачу теплого воздуха за счет использования тепловой энергии охлаждающей жидкости двигателя.

Отопитель выполняет несколько критически важных задач: предотвращение запотевания стекол, обеспечение безопасности водителя и пассажиров, а также создание приемлемых условий эксплуатации транспортного средства при отрицательных температурах окружающей среды.

Ключевые функции системы

Обогрев салона: Трансформация тепла от двигателя в поток нагретого воздуха через дефлекторы
Борьба с конденсатом: Принудительная просушка лобового и боковых стекол для сохранения видимости
Вентиляция: Обеспечение циркуляции воздушных масс даже без нагрева
Регулировка микроклимата: Возможность точной настройки температуры и направления потоков воздуха

Элемент системы	Функциональное назначение
Радиатор печки	Теплообменник, передающий энергию антифриза воздушному потоку
Вентилятор	Создание давления воздуха для его продува через радиатор
Воздуховоды	Распределение теплого воздуха по зонам салона

Эффективность работы системы напрямую зависит от исправности радиатора отопителя, который подвержен коррозии и механическим повреждениям. Утечка антифриза через теплообменник приводит к полной или частичной потере функциональности обогрева.

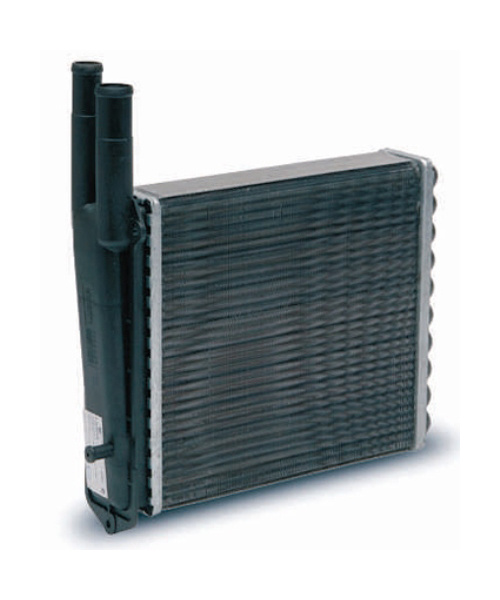

Конструкция штатного радиатора печки ВАЗ-2110

Штатный радиатор отопителя ВАЗ-2110 является теплообменником трубчато-пластинчатого типа, интегрированным в систему охлаждения двигателя. Его основная функция – передача тепла от циркулирующей охлаждающей жидкости потоку воздуха, нагнетаемому вентилятором в салон автомобиля.

Корпус устройства изготавливается из алюминиевого сплава, обеспечивающего оптимальную теплопроводность и устойчивость к коррозии. Радиатор оснащен двумя пластиковыми бачками (входным и выходным), герметично завальцованными по краям. На бачках расположены патрубки стандартного диаметра для подключения к магистралям системы охлаждения.

Ключевые элементы конструкции

Сердечник состоит из:

Вертикальных тонкостенных алюминиевых трубок овального сечения, формирующих каналы для антифриза.
Поперечных пластинчатых ребер, напаянных между трубками для увеличения площади теплообмена.

Уплотнительные элементы включают резиновые прокладки по контуру радиатора для плотного прилегания к корпусу печки и исключения утечек воздуха. Важно: все соединения патрубков комплектуются хомутами типа "червяк".

Характеристика	Значение
Толщина сердцевины	22-24 мм
Диаметр патрубков	32 мм
Рабочее давление	до 1.2 атм

Особенность монтажа – установка в верхней части корпуса печки с фиксацией через резиновые демпферы, что снижает вибрационную нагрузку. Критичный недостаток штатной конструкции – уязвимость тонких алюминиевых трубок к гидроударам и коррозионным процессам при использовании некачественного антифриза.

Принцип циркуляции антифриза через отопитель ВАЗ-2110

Основой работы отопителя служит принудительная циркуляция нагретого антифриза от двигателя через радиатор печки и обратно в систему охлаждения. Насос, приводимый ремнем ГРМ, создает постоянный поток жидкости по малому контуру после прогрева двигателя.

Антифриз поступает в радиатор печки через верхний патрубок из рубашки охлаждения двигателя. Проходя через соты теплообменника, жидкость отдает тепло воздуху, нагнетаемому вентилятором в салон. Охлажденный антифриз выводится через нижний патрубок радиатора обратно в водяной насос для повторного нагрева.

Ключевые компоненты и управление

Регулировка температуры осуществляется краном отопителя, который:

Перекрывает поток антифриза при повороте регулятора в синее положение
Пропускает жидкость полностью в красном положении
Обеспечивает промежуточные режимы работы

Элемент	Назначение в контуре
Верхний патрубок	Подача горячего антифриза в радиатор
Нижний патрубок	Отвод охлажденной жидкости к насосу
Воздушные пробки	Нарушают циркуляцию - требуют удаления

Завоздушивание системы (образование пробок) блокирует проток антифриза через радиатор, что приводит к отсутствию тепла в салоне. Для устранения выполняется прокачка охлаждающей системы с приоткрытыми пробками радиатора и расширительного бачка.

Схема подключения патрубков радиатора печки ВАЗ-2110

Правильное подключение патрубков радиатора отопителя критически важно для корректной циркуляции охлаждающей жидкости и эффективной работы печки. На двигателях ВАЗ-2110 (8 клапанов) радиатор печки имеет два патрубка: верхний и нижний. Верхний патрубок предназначен для выхода нагретой жидкости из двигателя к печке, а нижний – для возврата охлаждённой жидкости обратно в систему двигателя.

Подключение осуществляется через штуцеры, расположенные на задней части двигателя со стороны салона. Верхний штуцер (ближе к головке блока цилиндров) соединяется с верхним патрубком радиатора печки. Нижний штуцер (расположенный на блоке цилиндров или корпусе термостата, в зависимости от модификации) соединяется с нижним патрубком радиатора. Нарушение этой последовательности приводит к завоздушиванию системы, слабому нагреву воздуха в салоне или полному отказу отопителя.

Ключевые моменты подключения

Для обеспечения правильной работы системы отопления необходимо учитывать следующие детали:

Верхний патрубок радиатора (тонкий): Подключается к выходному штуцеру на двигателе (обычно расположен на головке блока цилиндров).
Нижний патрубок радиатора (толстый): Подключается к входному штуцеру на корпусе термостата или блоке цилиндров.
Направление потока: Охлаждающая жидкость должна поступать сверху вниз через радиатор печки для эффективной теплоотдачи.
Герметичность соединений: Обязательна установка новых хомутов и проверка отсутствия перегибов или повреждений патрубков.

Перед запуском двигателя после замены радиатора или патрубков систему охлаждения необходимо правильно прокачать для удаления воздушных пробок, которые блокируют циркуляцию жидкости через печку. Воздух скапливается в верхней точке контура, которой как раз и является радиатор отопителя.

Основные признаки засора радиатора отопителя

Снижение эффективности обогрева салона – ключевой симптом. Воздух из дефлекторов дует слабо даже при максимальных настройках вентилятора и положении регулятора температуры на "красную" зону. Прогрев неравномерный: ноги остаются холодными, тогда как верхние потоки чуть теплее.

Заметный перепад температуры патрубков радиатора указывает на проблему циркуляции. Входной шланг (от двигателя) горячий и твердый под давлением, а выходной – заметно холоднее или вообще холодный. Это свидетельствует о закупорке трубок или бачков радиатора.

Дополнительные индикаторы проблемы

Длительный прогрев: салон медленно нагревается в мороз, хотя двигатель достиг рабочей температуры.
Локальный перегрев: при тактильной проверке поверхность радиатора имеет участки с разной температурой (горячие и холодные зоны).
Запотевание стекол: слабый обдув не справляется с влажностью, окна постоянно "текут".
Шумы в печке: бульканье или хлюпанье при работе педали газа из-за воздушных пробок или скопления шлама.

Важно: аналогичные симптомы могут вызывать неисправности термостата, помпы или завоздушивание системы. Точная диагностика требует проверки патрубков и промывки контура.

Как определить утечку антифриза из печки ВАЗ-2110

Характерный сладковатый запах антифриза в салоне при включенной печке – первый явный признак проблемы. Особенно интенсивно он ощущается после прогрева двигателя или при работе системы на максимальных оборотах вентилятора.

Обратите внимание на запотевание или мокрые пятна на внутренней поверхности лобового стекла, особенно у нижней кромки. Это конденсирующиеся пары охлаждающей жидкости, просачивающиеся через негерметичный радиатор печки в воздуховоды.

Основные методы диагностики

Визуальный осмотр салона:

Снимите декоративную панель (торпедо) под передним пассажирским сиденьем для доступа к корпусу печки.
Внимательно осмотрите нижние углы радиатора и патрубки подключения – частые места протечек. Ищите капли, подтеки или влажный налет.
Проверьте состояние коврика переднего пассажира – мокрая или липкая поверхность указывает на утечку.

Контроль уровня антифриза:

Проверьте уровень в расширительном бачке на холодном двигателе.
Эксплуатируйте автомобиль 2-3 дня, включая печку.
Снова проверьте уровень. Постоянное снижение без следов подтеков под капотом подтверждает утечку в салон.

Тест с давлением:

Инструмент	Действие	Признак утечки
Опрессовщик радиатора	Подключите к расширительному бачку, создайте давление ~1.2 атм	Появление капель антифриза из корпуса печки в салоне
Без опрессовщика	Запустите двигатель, прогрейте до рабочей температуры	Усиление запаха/запотевания при повышении оборотов

Важно: Не игнорируйте проблему! Даже малая утечка приводит к задымлению салона токсичными парами этиленгликоля и риску перегрева двигателя из-за потери охлаждающей жидкости.

Почему дует холодный воздух при горячем двигателе

Основная причина – недостаточный нагрев или отсутствие циркуляции охлаждающей жидкости через радиатор печки. Жидкость не передаёт тепло в салон, что приводит к подаче холодного воздуха.

Система отопления использует тепло двигателя, поэтому неисправности в контуре охлаждения или управлении напрямую влияют на темперацию воздуха из дефлекторов.

Распространённые причины

Низкий уровень ОЖ – утечки в патрубках, радиаторе или кране печки снижают объём антифриза, циркулирующего через отопитель.
Воздушная пробка – воздух в системе препятствует прохождению жидкости через радиатор печки.
Неисправный кран отопителя – механический привод (трос), электропривод или сам кран не открывают путь для горячей ОЖ.
Засор радиатора – отложения или грязь в сотах блокируют проток антифриза и ухудшают теплообмен.
Повреждение радиатора – внутренние дефекты трубок или нарушение герметичности.
Неполадки термостата – двигатель прогревается медленно, либо ОЖ циркулирует только по малому кругу.

Диагностика неисправностей крана отопителя ВАЗ-2110

Основным признаком неисправности крана отопителя является отсутствие теплого воздуха в салоне при прогретом двигателе и включенной печке. Также может наблюдаться течь охлаждающей жидкости в районе ног переднего пассажира или водителя.

Перед диагностикой крана убедитесь, что двигатель достиг рабочей температуры, термостат исправен, а уровень антифриза в расширительном бачке соответствует норме. Проверьте целостность патрубков системы охлаждения, идущих к печке.

Этапы диагностики крана

Визуальный контроль:

Осмотрите кран и подводящие патрубки на предмет механических повреждений или трещин.
Проверьте соединения патрубков с краном и радиатором печки – затяните хомуты при необходимости.
Ищите следы подтекания антифриза под краном или на коврах салона.

Проверка электрической части:

Переключайте регулятор температуры на панели (от минимума до максимума), слушая щелчки крана под торпедой.
При отсутствии звуков снимите разъем с крана и подайте 12В напрямую от АКБ на контакты привода. Исправный кран должен срабатывать с характерным щелчком.

Тестирование механизма:

Состояние регулятора	Исправная работа	Неисправность
"Макс. нагрев"	Патрубки горячие равномерно	Нижний патрубок холодный
"Минимум нагрева"	Оба патрубка холодные	Патрубки остаются горячими

Промывка/замена:

Если кран не реагирует на подачу напряжения или не перекрывает поток антифриза, его требуется заменить. При заклинивании из-за накипи – демонтируйте узел и промойте спецраствором. Установите новый медный кран вместо пластикового аналога для увеличения ресурса.

Проверка состояния воздуховодов и заслонок

Воздуховоды и заслонки отопителя ВАЗ-2110 обеспечивают распределение теплого воздуха по салону и выбор режимов обдува. Их герметичность и исправная работа напрямую влияют на эффективность печки. Повреждения или засоры в этих компонентах приводят к снижению температуры в салоне, неравномерному прогреву или шумам при работе системы.

Начинайте проверку с демонтажа декоративных накладок тоннеля пола и центральной консоли для доступа к корпусу воздухораспределителя. Осмотрите пластиковые каналы на предмет трещин, расслоения материала или следов масляных загрязнений. Убедитесь в отсутствии посторонних предметов внутри трубопроводов.

Ключевые этапы диагностики

Визуальный осмотр воздуховодов:
- Проверьте целостность гофрированных трубок под торпедой и у ног переднего пассажира
- Удостоверьтесь в плотности посадки хомутов на штуцерах радиатора печки
- Исключите деформацию или перегибы каналов, ведущих к дефлекторам
Контроль работы заслонок:
- Переключайте регулятор режимов обдува на панели управления
- Наблюдайте за перемещением центральной заслонки (рециркуляция/наружный воздух) и боковых шторок
- Проверьте плавность хода тросов и рычагов, отсутствие люфтов в креплениях

Тип неисправности	Внешние проявления	Способ устранения
Разрыв воздуховода	Свист при работе печки, слабый поток на отдельных дефлекторах	Замена поврежденного участка, герметизация стыков
Заклинивание заслонки	Невозможность переключения режимов, скрежет при движении регулятора	Чистка механизма, смазка осей, замена деформированных тяг
Нарушение геометрии корпуса	Подсос холодного воздуха, заедание шторок	Восстановление крепежных клипс, замена корпуса воздухораспределителя

После ремонта соберите систему в обратном порядке, дополнительно обработав стыки воздуховодов термостойким герметиком. Проверьте функциональность всех режимов вентиляции при запущенном двигателе.

Чистка радиатора печки ВАЗ-2110 без снятия с автомобиля

Основной причиной слабого обдува салона или поступления холодного воздуха является засорение сот радиатора печки пылью, тополиным пухом и грязью. Доступ к нему возможен через моторный отсек после частичной разборки, что позволяет провести очистку без демонтажа всей печки.

Для работы потребуется набор ключей и отверток, компрессор или мощный пылесос, щетка с длинным ворсом, чистящие средства для автомобильных радиаторов (например, Liqui Moly Kuhlerreiniger) и защитные перчатки. Обязательно отсоедините клеммы аккумулятора перед началом работ.

Пошаговый метод очистки

Демонтаж элементов корпуса: снимите пластиковый кожух воздухозаборника под лобовым стеклом, открутив саморезы крепления. Отсоедините патрубок воздуховода от заслонки рециркуляции.
Доступ к радиатору: выкрутите крепежные болты металлической рамки, удерживающей радиатор. Аккуратно приподнимите ее, не повреждая трубки теплообменника.
Предварительная продувка: сжатым воздухом или пылесосом удалите крупные загрязнения с лицевой части радиатора. Двигайтесь от салона к мотору, чтобы выдувать мусор наружу.
Механическая чистка: щеткой с мягким ворсом обработайте соты, двигаясь вертикально. Избегайте сильного нажима – тонкие пластины легко деформируются.
Промывка спецсредством: нанесите очиститель радиаторов по инструкции производителя. Через 10-15 минут смойте остатки слабой струей воды под низким давлением (чтобы не погнуть пластины).
Контрольная сборка: после полного высыхания установите рамку и кожухи на место, подключите воздуховод. Проверьте герметичность соединений патрубков системы охлаждения.

Критические моменты

Не используйте: металлические щетки, мойки высокого давления или агрессивную бытовую химию – это гарантированно повредит теплообменник.
Контролируйте: состояние трубок радиатора при поднятии рамки – перекос может вызвать течь антифриза.
Проверьте: работу вентилятора печки и заслонок воздуховодов после сборки – заедание может быть вызвано попаданием мусора.

Преимущества метода	Недостатки метода
Экономия времени (1.5-2 часа против 4-5 при снятии)	Риск повреждения сот при неаккуратной чистке
Не требуется слив охлаждающей жидкости	Ограниченный доступ к тыльной стороне радиатора

Демонтаж радиатора печки ВАЗ-2110: пошаговый алгоритм

Перед началом работ полностью слейте охлаждающую жидкость из системы через сливные пробки радиатора двигателя и блока цилиндров. Подготовьте ёмкости для сбора жидкости и ветошь.

Демонтируйте аккумуляторную батарею для исключения коротких замыканий. Снимите пластиковые декоративные накладки тоннеля пола в районе рычага КПП и ручного тормоза.

Алгоритм демонтажа

Снятие центральной консоли:
- Выкрутите саморезы крепления бардачка и снимите его
- Отсоедините разъёмы прикуривателя и лампы подсветки
- Демонтируйте панель воздуховодов дефлекторов, потянув её на себя
Демонтаж элементов управления:
- Снимите рукоятки регуляторов печки, поддев их отвёрткой
- Открутите гайки крепления блока управления отопителем
- Отсоедините тросы привода заслонок и уберите блок в сторону
Подготовка радиатора:
- Ослабьте хомуты патрубков печки в моторном отсеке
- Сдвиньте патрубки с патрубков радиатора, слейте остатки ОЖ
- Заглушите открытые патрубки чистой ветошью
Извлечение радиатора:
- Открутите 2 гайки крепления радиатора к корпусу печки
- Потяните радиатор в сторону салона, освобождая уплотнитель
- Аккуратно извлеките узел, избегая деформации трубок

Важно: при установке нового радиатора замените все уплотнительные резинки и герметизирующие прокладки. Проверьте целостность патрубков перед подключением.

Как снять отопитель салона ВАЗ-2110 полностью

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Демонтируйте пластиковые элементы торпедо: снимите декоративные накладки, панель приборов, центральную консоль и вентиляционные решётки. Освободите пространство для доступа к узлу печки.

Слейте охлаждающую жидкость через сливные пробки радиатора двигателя и блока цилиндров. Отсоедините шланги печки от штуцеров моторного щита, предварительно подставив ёмкость для остатков тосола. Отключите все электрические разъёмы от блока управления отопителем и вентилятора.

Демонтаж узла отопителя

Снимите рычаги управления заслонками со штоков, отжав фиксаторы пластиковых тяг.
Выкрутите саморезы крепления кожуха печки к кузову (со стороны салона и моторного отсека).
Аккуратно извлеките радиатор отопителя:
- Отогните фиксирующие лепестки
- Потяните радиатор на себя
- Сразу заткните открывшиеся отверстия во избежание утечек
Отсоедините воздуховоды и демонтируйте корпус вентилятора.
Выкрутите гайки крепления кронштейнов отопителя к кузову (2 шт. снизу, 1 шт. сверху).

Важно: При извлечении основного блока поддерживайте его снизу – пластиковые крепления хрупкие. Проверьте целостность уплотнителей перед установкой нового узла. Монтаж производите в обратной последовательности с заменой термостойких прокладок.

Сравнение оригинального радиатора и аналогов для ВАЗ-2110

Оригинальный радиатор отопителя для ВАЗ-2110 производится на заводе-изготовителе с соблюдением всех технических стандартов и параметров модели. Он гарантированно соответствует размерам посадочных мест, обеспечивает штатную производительность системы обогрева и использует сертифицированные материалы.

Аналоги выпускаются сторонними производителями и существенно различаются по качеству исполнения. Среди них встречаются как достойные варианты от известных брендов, так и низкосортные изделия с упрощенной конструкцией, которые могут не обеспечивать заявленных характеристик.

Ключевые критерии выбора

Параметр	Оригинал	Качественный аналог	Дешевый аналог
Материал трубок	Латунь	Латунь/алюминий	Тонкостенный алюминий
Пайка соединений	Высокотемпературная	Механическая сборка	Низкокачественный припой
Теплоотдача	Соответствует ТУ	±10% от нормы	До 30% ниже нормы
Срок службы	5-7 лет	3-5 лет	1-2 года
Геометрия	Идеальная	Незначительные отклонения	Риск несовпадения

Преимущества оригинальных деталей:

Гарантированная совместимость с патрубками и крепежом
Стабильная теплоотдача во всем диапазоне оборотов
Заводская защита от коррозии

Риски при выборе аналогов:

Протечки из-за негерметичных спаек
Запотевание стекол при недостаточной теплоотдаче
Деформация пластиковых креплений при перекосах
Ускоренная коррозия при использовании некачественного металла

При ограниченном бюджете рекомендуется выбирать аналоги только от проверенных производителей (Luzar, Fenox, Hepu). Дешевые безымянные радиаторы часто требуют замены уже через сезон эксплуатации, что в итоге приводит к дополнительным затратам.

Критерии выбора нового радиатора для печки ВАЗ-2110

При подборе нового радиатора отопителя для ВАЗ-2110 ключевое значение имеют конструктивные параметры и качество изделия.

Ошибка в выборе приведет к неэффективной работе печки или сокращению срока службы компонента.

Основные параметры для сравнения

Материал изготовления:
- Алюминиевые – легче, но подвержены коррозии
- Медно-латунные – долговечнее, лучше теплоотдача
Толщина трубок (оптимально 16-22 мм) – влияет на скорость прогрева
Совместимость патрубков – диаметр и расположение должны соответствовать штатным

Критерий	Рекомендация	Последствия нарушения
Качество пластиковых бачков	Усиленные ребра жесткости	Трещины от вибраций
Плотность сот	Не менее 8 рядов	Снижение КПД обогрева
Герметичность	Тест под давлением 1,5 атм	Протечки антифриза

Проверьте сертификаты производителя – избегайте безымянных изделий
Сравните вес – алюминиевые аналоги легче оригинальных на 15-20%
Уточните комплектацию – наличие прокладок и крепежей сэкономит время

Замена резиновых уплотнителей патрубков

Резиновые уплотнители патрубков радиатора печки ВАЗ-2110 со временем дубеют и теряют герметичность, что приводит к протечкам антифриза в салоне. Несвоевременная замена вызывает снижение уровня охлаждающей жидкости и ухудшение работы отопителя.

Для замены потребуются новые уплотнители (обычно идут в комплекте с патрубками), отвертка, плоскогубцы, чистая ветошь и тосол для долива. Работы выполняйте на остывшем двигателе во избежание ожогов.

Порядок действий

Снимите пластиковую облицовку тоннеля пола под панелью приборов.
Ослабьте хомуты крепления патрубков к штуцерам радиатора печки.
Аккуратно снимите патрубки, вращая их вокруг оси для отрыва от прикипевших уплотнителей.
Извлеките старые уплотнительные кольца из посадочных канавок штуцеров радиатора.
Очистите штуцеры от грязи и остатков резины, протрите насухо.
Смажьте новые уплотнители тонким слоем тосола и установите в канавки.
Наденьте патрубки на штуцеры до упора, затяните хомуты крестовой отверткой.

Важно: не перетягивайте хомуты – это деформирует уплотнители. Перед сборкой проверьте целостность посадочных мест патрубков. При обнаружении трещин или коррозии штуцеров радиатора потребуется его замена.

Типичные ошибки:

Установка уплотнителей без смазки, приводящая к перекосу
Использование герметиков вместо уплотнительных колец
Повреждение пластиковых штуцеров радиатора при демонтаже

Установка радиатора в корпус печки: нюансы

Перед монтажом нового радиатора тщательно очистите посадочные поверхности корпуса печки от остатков старого уплотнителя, грязи и пыли. Используйте пластиковый скребок или щетку, избегая царапин на пластике. Проверьте целостность крепежных ушек радиатора и отсутствие перекосов в корпусе – даже небольшая деформация приведет к перекосу и неплотному прилеганию.

Обязательно установите новый уплотнитель по контуру радиатора – старый теряет эластичность. Нанесите тонкий слой термостойкого герметика (например, ABRO GP-660) на места стыков уплотнителя с корпусом, особенно в углах. Убедитесь, что патрубки радиатора точно совпадают с отверстиями в корпусе без натяга – принудительная стыковка повредит пластик.

Ключевые этапы и ошибки

Фиксация радиатора: Затягивайте винты крест-накрест с умеренным усилием. Перетяжка:

Продавит уплотнитель
Вызовет трещины в корпусе
Деформирует пластиковые направляющие

Проверка после установки: Подсоедините патрубки системы охлаждения только после полной сборки корпуса. Заведите двигатель, прогрейте его и убедитесь в отсутствии:

Подтеков антифриза на стыках
Свиста воздуха (признак неплотности уплотнения)
Вибраций корпуса печки на высоких оборотах

Проблема	Причина	Решение
Течь по краям радиатора	Неочищенная поверхность корпуса, порванный уплотнитель	Переборка с заменой уплотнения
Снижение потока воздуха	Радиатор установлен криво, перекрыты сотами воздуховоды	Повторная разборка и выравнивание
Треск при работе печки	Радиатор касается пластиковых элементов корпуса	Добавление демпферных прокладок

Монтаж отопителя и подключение воздуховодов

Установите радиатор печки в штатное место под торпедо, совместив крепежные отверстия с кузовными шпильками. Зафиксируйте его гайками, обеспечивая плотное прилегание уплотнителя к перегородке моторного отсека. Следите за отсутствием перекоса корпуса для предотвращения вибраций.

Подключите патрубки охлаждающей жидкости: верхний шланг (выходящий из ГБЦ) – к верхнему штуцеру радиатора, нижний (идущий к насосу) – к нижнему. Используйте новые хомуты типа «улитка», затягивая их с усилием 5-7 Н·м. Проверьте трассировку шлангов – они не должны касаться подвижных элементов или острых кромок.

Сборка воздушных каналов

Смонтируйте воздуховоды в последовательности:

Основной короб: закрепите на корпусе печки винтами, совместив направляющие пазы.
Центральные дефлекторы: установите на торпедо, соединив гибкими гофрами с боковыми выходами короба.
Ножные каналы: заведите под панель приборов, зафиксировав пластиковыми клипсами на тоннеле пола.
Воздуховод обдува стекла: присоедините к верхнему фланцу отопителя, проверив герметичность стыка с уплотнителем.

Подключите тросы управления: синий – к заслонке рециркуляции, красный – к регулятору температуры, белый – к переключателю воздушных потоков. Отрегулируйте натяжение тросов так, чтобы заслонки перемещались плавно без заеданий в крайних положениях.

Процедура замены крана отопителя ВАЗ-2110

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите декоративную панель тоннеля пола со стороны водителя, открутив крепежные винты и аккуратно поддев пластиковую накладку. Получите доступ к электропроводке и шлангам, подключенным к крану.

Пережмите специальными хомутами или плоскогубцами с мягкими накладками подводящий и отводящий патрубки антифриза для минимизации утечки. Подставьте емкость под место соединения шлангов с краном. Ослабьте хомуты крепления шлангов и аккуратно снимите их с патрубков.

Демонтаж и установка узла

Отсоедините колодку с проводами от электропривода крана, нажав на фиксатор
Выкрутите два болта крепления корпуса крана к кузову при помощи ключа на 10
Извлеките старый кран вместе с кронштейном, контролируя остатки тосола
Очистите посадочную площадку от грязи и следов старой прокладки

Важно: Новый кран устанавливайте с обязательной заменой уплотнительной прокладки. Совместите отверстия кронштейна с крепежными точками кузова, после чего затяните болты моментом 8-12 Н·м. Последовательность подключения:

Наденьте шланги на патрубки в соответствии с маркировкой (подача/обратка)
Затяните хомуты с усилием 1.5-2 Н·м, избегая перекоса
Подключите электропроводку до характерного щелчка фиксатора

Уберите страховочные хомуты с патрубков, заведите двигатель и прогрейте до рабочей температуры. Проверьте герметичность соединений на всех этапах работы печки (минимальная/максимальная подача). При необходимости долейте охлаждающую жидкость в расширительный бачок до метки MAX.

Правильная заправка системы охлаждения после замены радиатора печки ВАЗ-2110

Установите автомобиль на ровную поверхность с небольшим уклоном вперёд (передняя часть ниже задней) для обеспечения полного выхода воздуха из системы. Снимите пробку расширительного бачка и откройте кран печки в салоне на максимальный режим обогрева.

Залейте охлаждающую жидкость в расширительный бачок медленной струёй до появления уровня на отметке MIN. Дождитесь начала выхода воздушных пузырей из патрубков радиатора печки и продолжите долив, пока жидкость не достигнет отметки MAX.

Ключевые этапы удаления воздушных пробок

Прогрев двигателя: Запустите мотор на 5-7 минут при 1500-2000 об/мин без закрытия крышки бачка.
Прокачка системы: Сожмите рукой верхний патрубок печки 3-5 раз до прекращения выхода пузырей, подливая тосол при падении уровня ниже MIN.
Контроль температуры: После включения вентилятора охлаждения заглушите двигатель, дайте остыть до 40-50°C и долейте жидкость до MAX.

Повторяйте процедуру прогрева и долива 2-3 раза до стабилизации уровня. Проверьте герметичность соединений и работу печки: при исправной системе воздух из дефлекторов должен быть горячим через 3-5 минут после запуска двигателя.

Контрольный признак	Норма	Неисправность
Уровень после остывания	Между MIN/MAX	Резкое падение
Прогрев салона	Горячий воздух на всех режимах	Холодный воздух/неравномерный прогрев

Используйте только рекомендованные охлаждающие жидкости (Тосол-А40М или современные антифризы G11/G12). Избегайте смешивания разных типов хладагентов во избежание химических реакций и образования осадка.

Удаление воздушных пробок в контуре печки ВАЗ-2110

Воздушные пробки в системе охлаждения – частая причина холодного воздуха из печки ВАЗ-2110. Воздух блокирует циркуляцию антифриза через радиатор отопителя, снижая эффективность обогрева салона. Основные причины завоздушивания: негерметичность патрубков, нарушение порядка замены ОЖ, перегрев двигателя.

Для устранения пробки подготовьте автомобиль: установите на ровную поверхность с небольшим уклоном вперёд (передок выше задней части), дайте двигателю остыть до 40-50°C. Откройте расширительный бачок, снимите декоративную накладку двигателя для доступа к штуцерам. Потребуется чистая ветошь и ключ на "13".

Последовательность удаления воздуха

Прогрейте двигатель: Запустите мотор на 5-10 минут (до 2000 об/мин), печка включена на максимум.
Сожмите патрубки: Рукой ритмично сдавливайте верхний и нижний шланги радиатора печки под капотом (идут к firewall).
Проверьте штуцер подвода: Найдите тонкий шланг (около 5 мм диаметром) на металлической трубке возле впускного коллектора. Ослабьте его хомут.
Спустите воздух: Аккуратно потяните шланг со штуцера – появится шипение и пузырьки воздуха. Держите до вытекания ровной струи антифриза без пузырей.
Затяните хомут: Наденьте шланг обратно, надёжно зафиксируйте хомут. Долейте ОЖ в бачок до уровня «MAX».

Контрольные признаки успеха: горячий воздух из дефлекторов через 3-5 минут работы мотора, отсутствие бульканья в печке, стабильная температура двигателя. При повторном завоздушивании проверяйте герметичность системы: крышка расширительного бачка, помпа, соединения патрубков печки.

Обслуживание вентилятора отопителя ВАЗ-2110

Регулярное обслуживание вентилятора отопителя предотвращает характерные проблемы: снижение производительности, посторонние шумы (скрежет, гул) и полный отказ системы. Основные процедуры включают очистку лопастей от грязи, диагностику электрической части и смазку подшипников для обеспечения бесперебойной работы на всех скоростях.

Начинайте с демонтажа устройства – снимите декоративную панель под "бардачком", отключите разъем питания и отверните три гайки крепления корпуса вентилятора. Аккуратно извлеките узел через технологическое отверстие в моторном щите, избегая повреждения проводов и воздуховодов.

Ключевые этапы обслуживания

Чистка лопастей и корпуса
- Жёсткой кистью удалите пыль и листья с крыльчатки
- Протрите внутренние поверхности корпуса влажной тряпкой
Диагностика электродвигателя
- Проверьте подачу 12В на разъёме при включении зажигания
- Протестируйте работоспособность резистора скоростей
- Осмотрите щёточный узел на износ (допустимый минимум – 5 мм)
Смазка подшипников
- Нанесите термостойкую смазку (LIQUI MOLY 7568) через технологические отверстия
- Проверните вал вручную для равномерного распределения состава

Тип неисправности	Возможная причина	Действие
Шум при работе	Износ подшипников, загрязнение	Смазка/замена втулок, чистка
Не включается	Перегорел предохранитель F7 (20А)	Проверить цепь питания, заменить предохранитель
Работает только на максимум	Неисправен добавочный резистор	Прозвонить контакты реостата, заменить узел

После сборки проверьте работу на всех скоростях. При замене двигателя выбирайте оригинальные комплектующие (артикул 2110-8101060) – дешёвые аналоги часто имеют меньший ресурс. Для продления срока службы включайте вентилятор еженедельно даже летом, чтобы предотвратить залипание щёток.

Модернизация системы отопления: популярные решения

Одним из ключевых элементов модернизации является замена штатного радиатора печки ВАЗ-2110 на более эффективный аналог. Стандартные радиаторы часто имеют ограниченную теплоотдачу и склонны к засорам, особенно при использовании некачественного антифриза или воды. Установка медного или алюминиевого радиатора с увеличенным количеством трубок и пластин значительно повышает КПД системы.

Другой распространенный метод – установка дополнительного электрического вентилятора отопителя. Штатный вентилятор на малых оборотах может не обеспечивать достаточный воздушный поток через радиатор, особенно в сильные морозы. Монтаж вспомогательного вентилятора (например, от иномарки) с отдельным выключателем позволяет принудительно усилить обдув на начальном этапе прогрева салона.

Дополнительные улучшения

Для комплексного результата эти решения часто комбинируют с другими доработками:

Термоизоляция моторного щита и воздуховодов: уменьшает теплопотери и ускоряет прогрев.
Замена крана печки: керамический кран вместо штатного пластикового исключает протечки и заклинивание.
Установка фильтра системы охлаждения: защищает радиатор печки и двигателя от загрязнений.
Модернизация уплотнителей заслонок: использование войлочных или резиновых уплотнителей предотвращает подсос холодного воздуха.

Важно: Любая модернизация требует контроля за уровнем и качеством охлаждающей жидкости, а также периодической промывки системы. Неправильная установка или несовместимость компонентов может привести к разгерметизации или ухудшению работы печки.

Подготовка печки к зимнему сезону эксплуатации

Проверка уровня и состояния охлаждающей жидкости – первый критический этап. Убедитесь, что антифриз заполнен до нормы в расширительном бачке и не имеет следов загрязнения или масляных примесей. Старая жидкость (старше 5 лет) подлежит замене, так как теряет антикоррозийные свойства и способность противостоять замерзанию.

Внимательно осмотрите патрубки системы охлаждения, идущие к радиатору печки и от него, на предмет трещин, расслоений, потеков или размягчения резины. Особое внимание уделите соединениям в моторном отсеке и под торпедой автомобиля – даже незначительная течь приведет к падению уровня ОЖ и ухудшению обогрева.

Диагностика и обслуживание ключевых компонентов

Запустите двигатель и прогрейте его до рабочей температуры. Проверьте функциональность печки на всех режимах:

Скорости вентилятора: Убедитесь в стабильной работе мотора отопителя на 1, 2, 3 и 4 скоростях. Посторонние шумы (вой, скрежет) указывают на износ подшипников или мусор в корпусе.
Распределение воздушных потоков: Переключайте режимы подачи воздуха (на лобовое стекло, в ноги, на лицо). Отсутствие переключения или слабый поток в одном из положений сигнализирует о неисправности заслонок, приводов или блока управления.
Температура воздуха: На максимальном нагреве воздух из дефлекторов должен быть горячим. Холодный или чуть теплый воздух – признак засора радиатора печки, воздушной пробки в системе или неработающего крана (при его наличии).

Очистка радиатора печки и воздуховодов:

Снаружи: Продуйте соты радиатора сжатым воздухом со стороны моторного отсека (через решетку воздухозаборника) для удаления пыли, пуха и насекомых.
Внутри: Салонный фильтр (при наличии) замените. Используйте баллончик со сжатым воздухом или мягкую щетку для очистки входного вентиляционного отверстия у основания лобового стекла от листвы и мусора.
Воздуховоды: При сильном запылении салона или наличии неприятного запаха при включении печки, обработайте испаритель (если есть кондиционер) и вентиляционные каналы специальным антибактериальным спреем.

Контроль системы управления:

Элемент	Проверка
Трос крана печки	Плавность хода, полное открытие/закрытие крана из салона (при механическом управлении)
Электроприводы заслонок	Корректность срабатывания при переключении режимов, отсутствие посторонних звуков (при электронном управлении)
Блок управления	Работоспособность всех кнопок/ручек, подсветка

Завершающие действия: После всех проверок повторно осмотрите места соединений патрубков на предмет подтеков. Устраните обнаруженные воздушные пробки в системе охлаждения, прогрев двигатель на высоких оборотах с открытой крышкой расширительного бачка (осторожно!). Исправная печь гарантирует комфорт и безопасность вождения зимой.

Типичные ошибки при ремонте отопителя ВАЗ-2110

Распространённой ошибкой является установка нового радиатора печки без предварительной тщательной очистки монтажной зоны. Остатки грязи, старого герметика и коррозии нарушают прилегание уплотнителей, что приводит к протечкам антифриза и повторному демонтажу узла. Также игнорируется проверка состояния крепежных элементов и патрубков, которые часто требуют замены из-за трещин или потери эластичности.

Многие автовладельцы пренебрегают промывкой системы охлаждения перед установкой радиатора, заливая свежую ОЖ в загрязнённый контур. Это вызывает быстрое засорение сот нового теплообменника продуктами коррозии и отложениями из старых патрубков. Особенно критично при замене после длительной эксплуатации с некачественным антифризом или водой.

Основные технические просчёты:

Неправильная ориентация радиатора – установка теплообменника "вверх ногами" или с перекосом, что нарушает циркуляцию антифриза и снижает эффективность обогрева.
Перетяжка гаек крепления – вызывает деформацию пластиковых элементов корпуса печки и повреждение алюминиевых бачков радиатора.
Использование герметиков вместо прокладок – силиконовые составы попадают в каналы охлаждения, блокируя проток жидкости.

Экономия на компонентах – приобретение дешёвых аналогов радиаторов с тонкими трубками, которые быстро забиваются или протекают.
Неполная сборка воздуховодов – оставленные незакреплёнными или повреждённые уплотнители заслонок пропускают холодный воздух мимо радиатора.
Игнорирование диагностики электроприводов – замена радиатора без проверки работы заслонок и вентилятора печки.

Ошибка	Последствие	Профилактика
Попадание воздуха в систему	Воздушные пробки, слабый прогрев	Прокачка СО после замены
Повреждение ламелей радиатора	Снижение теплоотдачи	Аккуратное позиционирование при установке
Несоответствие типа ОЖ	Коррозия алюминия	Использование рекомендованных антифризов

Список источников

При подготовке материалов об отопителе ВАЗ-2110 и радиаторе печки использовались специализированные технические источники. Основное внимание уделялось документации, содержащей точные характеристики и схемы узлов.

Для верификации информации применялись экспертные мнения автомехаников и сопоставление данных из независимых изданий. Все источники прошли проверку на соответствие актуальным ремонтным стандартам.

Официальное руководство по ремонту ВАЗ-2110 (издательство "Легион-Автодата")
Техническая документация завода-изготовителя АО "АВТОВАЗ"
Специализированные автомобильные журналы: "За рулём", "Авторевю"
Форумы автомобилистов: DRIVE2, Лада.Онлайн, Клуб2108
Видеоинструкции каналов: "Главная дорога", "Автопрактика"
Профильные ресурсы: электронные каталоги запчастей Exist.ru, EMEX.ru
Книга "Система отопления и вентиляции автомобилей ВАЗ" (В.Р.Воспенко)

Периодичность	Действие
Каждые 30 000 км	Проверка креплений и виброизоляторов радиатора
Перед зимним сезоном	Тестирование герметичности соединений под давлением
