Замена радиатора отопителя Volkswagen Passat B3 - пошаговая инструкция

Статья обновлена: 18.08.2025

Неисправный радиатор отопителя салона в Volkswagen Passat B3 – распространённая проблема, приводящая к отсутствию тепла зимой и протечкам охлаждающей жидкости. Данная инструкция подробно разберёт процесс замены радиатора печки, требующий демонтажа торпедо. Чёткое следование этапам гарантирует восстановление работоспособности отопителя и предотвратит типичные ошибки.

Слив охлаждающей жидкости и демонтаж рулевой колонки

Откройте расширительный бачок системы охлаждения для сброса давления, затем установите под двигателем чистую ёмкость объёмом не менее 5 литров. Открутите сливную пробку на блоке цилиндров (расположена в районе стартера) и дождитесь полного слива антифриза. Для ускорения процесса временно снимите нижний патрубок радиатора.

После завершения слива закрутите пробку и протрите подтёки. Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите пластиковые декоративные накладки под рулевой колонкой, открутив крестовой отвёрткой саморезы крепления.

Демонтаж рулевой колонки

Отсоедините разъёмы выключателя зажигания и замка рулевой колонки
Ослабьте болт крепления карданного шарнира рулевого вала (12 мм ключ)
Снимите фиксирующую скобу вала, открутив 4 болта 13 мм головкой
Ослабьте затяжную гайку регулировки высоты колонки (17 мм ключ)
Аккуратно опустите рулевую колонку вниз до упора, освобождая пространство

Важно: Не допускайте провисания колонки на проводах – зафиксируйте её верёвкой. При работе с разъёмами соблюдайте маркировку контактов.

Извлечение педального блока и отключение электропроводки

Отодвиньте водительское кресло максимально назад для обеспечения свободного доступа к педалям. Снимите пластиковые декоративные накладки под рулевой колонкой, открутив крепежные винты крестообразной отверткой или Torx T20, аккуратно отсоединяя клипсы по периметру.

Идентифицируйте педальный узел, зафиксированный на кронштейне кузова четырьмя гайками 13 мм. Проверьте расположение толкателя тормозной системы и троса сцепления – запомните их ориентацию для корректной обратной сборки. Подготовьте емкость для мелких деталей.

Порядок демонтажа

Отключите разъемы датчиков педалей:
- Нажмите на фиксатор колодки датчика положения дросселя (слева), потяните разъем в сторону моторного щита.
- Сдвиньте пластиковую защелку выключателя стоп-сигналов (на тормозе), отсоедините проводку.
Ослабьте крепления:
- Ключом на 13 мм последовательно выкрутите гайки верхних и нижних шпилек кронштейна.
- Снимите усиленные шайбы под гайками – не потеряйте их.
Извлеките блок:
- Отведите узел педалей от кронштейна на 3-4 см в сторону салона.
- Наклоните конструкцию, выводя толкатель тормоза из вакуумного усилителя.
- Плавно вытяните блок вниз, контролируя положение троса сцепления.

Уберите демонтированный узел в сторону, избегая перегибов оставшейся проводки. Проверьте отсутствие натяжения жгутов в зоне педального кронштейна – при необходимости отсоедините дополнительные клипсы крепления проводов к кузову плоской отверткой.

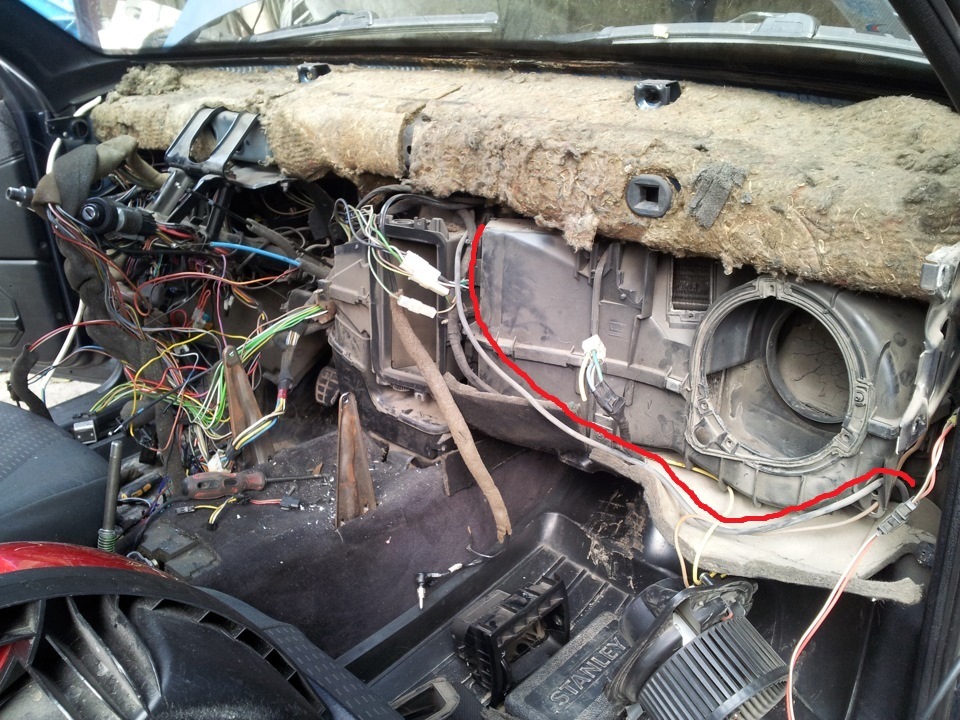

Демонтаж корпуса печки и снятие старых патрубков

Отсоедините все электрические разъемы от корпуса печки, включая датчики температуры, приводы заслонок и мотор вентилятора. Зафиксируйте их положение маркировкой или фотографией для корректной сборки.

Снимите крепления корпуса печки: верхнюю фиксирующую скобу под торпедой, два болта в ногах переднего пассажира и боковые саморезы через бардачок. Проверьте отсутствие скрытых крепежей вдоль контура узла.

Извлечение печки и работа с патрубками

Аккуратно выводите корпус печки в салон через проем бардачка, контролируя положение относительно рулевой колонки и центральной консоли. Не допускайте перегибов магистралей кондиционера.

Пережмите хомуты на подводящем и отводящем патрубках радиатора. Слейте остатки ОЖ в емкость через отсоединенные шланги. Прикипевшие соединения прогрейте строительным феном.

Ослабьте хомуты крепления патрубков к штуцерам радиатора
Сдвиньте хомуты по шлангу минимум на 5 см
Проворачивайте патрубок вокруг оси для срыва
Резким движением стяните шланг со штуцера

Тип соединения	Способ демонтажа
Пластиковый штуцер	Нагрев + плоская отвертка под край
Алюминиевый штуцер	Обработка WD-40 + вращение

Зачистите посадочные места на радиаторе от следов герметика
Проверьте целостность пластиковых штуцеров печки
Удалите остатки уплотнительных колец в патрубках

Установка нового радиатора и сборка системы креплений

Перед установкой нового радиатора убедитесь в чистоте посадочного места и целостности уплотнительных элементов. Аккуратно разместите радиатор в штатное положение, контролируя совпадение монтажных отверстий и отсутствие перекосов. Избегайте чрезмерного давления на трубки теплообменника.

Зафиксируйте радиатор крепежными болтами или клипсами согласно схеме разборки, соблюдая рекомендованный момент затяжки. Проверьте плотность прилегания корпуса к кожуху печки по всему периметру – зазоры недопустимы.

Последовательность сборки креплений

Нижние крепления: Восстановите фиксаторы пластмассового поддона радиатора, защелкнув боковые зажимы
Боковые направляющие: Установите металлические салазки с левой и правой стороны, совместив их с пазами на корпусе печки
Верхняя планка: Затяните два винта крестовидной головкой через демпферную прокладку

Контрольная точка	Требование
Зазор между трубками и кузовом	≥ 15 мм
Свобода движения салазок	Плавный ход без заеданий

Подсоедините шланги системы охлаждения к патрубкам радиатора, затянув хомуты оригинального типа. Важно: используйте новые уплотнительные кольца при подключении магистралей кондиционера (если применимо).

Заправка антифризом и финальная проверка работы отопления

Заполните систему охлаждения антифризом через расширительный бачок, используя рекомендованный производителем состав в пропорции 50/50 с дистиллированной водой. Медленно заливайте жидкость до достижения уровня между метками MIN и MAX на бачке, избегая резких движений для предотвращения образования воздушных пробок.

Запустите двигатель, установите максимальную температуру обогрева и скорость вентилятора на минимальное значение. Дождитесь открытия термостата (прогрев до рабочей температуры), после чего плавно увеличьте обороты двигателя до 2500-3000 об/мин на 10-15 секунд. Повторите процедуру 2-3 раза для циркуляции жидкости через новый радиатор.

Удаление воздушных пробок

Ослабьте винт воздухоотводчика на магистрали охлаждения (обычно расположен возле термостата или верхнего патрубка радиатора) до появления струйки антифриза без пузырей
При работающем двигателе активируйте функцию прокачки через диагностический разъем (для моделей с электронным управлением):
- Включите зажигание
- Удерживайте педаль газа 10 секунд до полного открытия дроссельной заслонки
- Запустите двигатель без нажатия педали акселератора
- Дайте поработать 5 минут
Проверьте уровень антифриза после остывания двигателя и при необходимости долейте

Проверка герметичности: Визуально осмотрите места соединений патрубков, дренажное отверстие радиатора и корпус печки на предмет подтеков. Особое внимание уделите хомутам и уплотнительным прокладкам. При обнаружении протечек немедленно заглушите двигатель и устраните причину.

Проверка	Норма	Действия при отклонении
Прогрев салона	Горячий воздух через 5-7 минут работы двигателя	Повторная прокачка системы, проверка заслонок
Температура патрубков	Одинаковый нагрев входного/выходного шлангов печки	Контроль термостата, промывка контура
Запах в салоне	Отсутствие сладковатого запаха антифриза	Диагностика утечки в испаритель

Финишный этап: Убедитесь в стабильной работе вентилятора на всех скоростях, плавной регулировке температуры воздушного потока и корректном распределении потоков между дефлекторами. Проведите тест-драйв длительностью 15-20 минут, контролируя показания температурного датчика на приборной панели.
