Замена радиатора печки ВАЗ 2112 - пошаговый разбор и рекомендации
Статья обновлена: 18.08.2025
Неисправный радиатор печки на ВАЗ 2112 приводит к отсутствию тепла в салоне зимой и протечкам охлаждающей жидкости.
Своевременная замена узла предотвратит перегрев двигателя и дискомфорт при эксплуатации автомобиля в холодный сезон.
Самостоятельный ремонт требует аккуратности, базовых навыков и строгого соблюдения последовательности действий.
Данная инструкция поможет провести замену правильно, избежав типичных ошибок и лишних затрат на услуги СТО.
Обязательные меры безопасности перед началом работ
Работы с системой охлаждения и электрооборудованием требуют строгого соблюдения мер предосторожности. Игнорирование правил безопасности может привести к поражению электрическим током, ожогам горячим антифризом, химическим травмам или механическим повреждениям.
Убедитесь в наличии средств индивидуальной защиты и подготовке рабочего пространства. Недостаточное внимание к этим этапам увеличивает риск аварийных ситуаций и порчи компонентов автомобиля.
Ключевые требования:
- Отсоединение аккумулятора:
- Снимите минусовую клемму для блокировки питания бортовой сети
- Изолируйте клемму во избежание случайного контакта
- Работа с системой охлаждения:
- Дождитесь полного остывания двигателя (не менее 2 часов после остановки)
- Сбросьте давление в системе: осторожно открутите крышку расширительного бачка
- Используйте герметичные ёмкости для слива антифриза (объёмом 7-10 литров)
- Индивидуальная защита:
- Резиновые перчатки для предотвращения контакта кожи с токсичным антифризом
- Защитные очки от брызг технических жидкостей
- Закрытая одежда из плотной ткани
- Организация рабочей зоны:
- Обеспечьте вентиляцию помещения из-за испарений антифриза
- Уберите легковоспламеняющиеся материалы от места работ
- Подготовьте ветошь для оперативного удаления проливов ОЖ
Освобождение места в салоне: снятие нижних панелей
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковые заглушки креплений тонкой отверткой или специальным съемником, аккуратно складывая метизы в отдельную емкость.
Демонтируйте боковую накладку порога водительской двери, потянув ее вверх после выкручивания саморезов. Уберите резиновый уплотнитель двери для беспрепятственного доступа к торцевой части панели.
Порядок демонтажа элементов
- Выкрутите винты крепления нижней панели под рулевой колонкой с помощью крестообразной отвертки
- Отсоедините разъемы кнопок обогрева сидений (при наличии), нажав на фиксаторы
- Снимите декоративную накладку тоннеля КПП, поддев стыковочные швы пластиковой лопаткой
- Извлеките центральную консоль, потянув вверх после удаления крепежных элементов
Внимание: при демонтаже панели педального узла избегайте резких движений - под ней расположены датчики тормоза и сцепления. Фиксаторы корпусных деталей обрабатывайте силиконовой смазкой для предотвращения поломки.
| Тип крепежа | Количество | Инструмент |
|---|---|---|
| Саморезы Torx T15 | 8 шт | Трещоточная отвертка |
| Пластиковые клипсы | 12 шт | Спецсъемник |
| Фиксаторы "ёлочки" | 6 шт | Плоскогубцы |
После извлечения всех элементов проверьте целостность крепежных отверстий. Поврежденные клипсы замените новыми - они обеспечивают плотное прилегание панелей при обратной сборке.
Демонтаж центральной консоли (торпедо) для доступа к печке
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Приготовьте набор инструментов: крестовые и плоские отвертки, ключи Torx T15-T20, плоскогубцы, пластиковый медиатор для разъединения клипс.
Снимите защитные накладки тоннеля коробки передач, поддон водительской ножной зоны и боковые заглушки торпедо. Ослабьте хомуты и отсоедините тросы управления заслонками печки, запоминая их расположение маркером или фотофиксацией.
Последовательность разборки
- Демонтируйте магнитолу, вынув декоративную рамку и открутив крепежные винты
- Снимите блок управления печкой: потяните ручки температуры на себя, подденьте фиксаторы корпуса
- Выкрутите винты крепления торпедо (6-8 шт.) в зонах:
- Под заглушками приборной панели
- В нише бардачка
- В области рулевой колонки
- Отсоедините все разъемы:
- Электропроводку подсветки
- Штекеры датчиков аварийки
- Колодки обогрева стекол
Важно: Приподнимайте консоль равномерно, избегая перекосов. Фиксаторы воздуховодов отщелкивайте плоской отверткой через технологические прорези. После извлечения торпедо уложите на мягкую поверхность во избежание царапин.
| Тип соединения | Инструмент | Особенности |
|---|---|---|
| Винты Torx | Ключ T20 | Расположены под заглушками |
| Пластиковые клипсы | Медиатор | Поддевать под углом 45° |
| Фиксаторы воздуховодов | Плоская отвертка | Требуют одновременного нажатия |

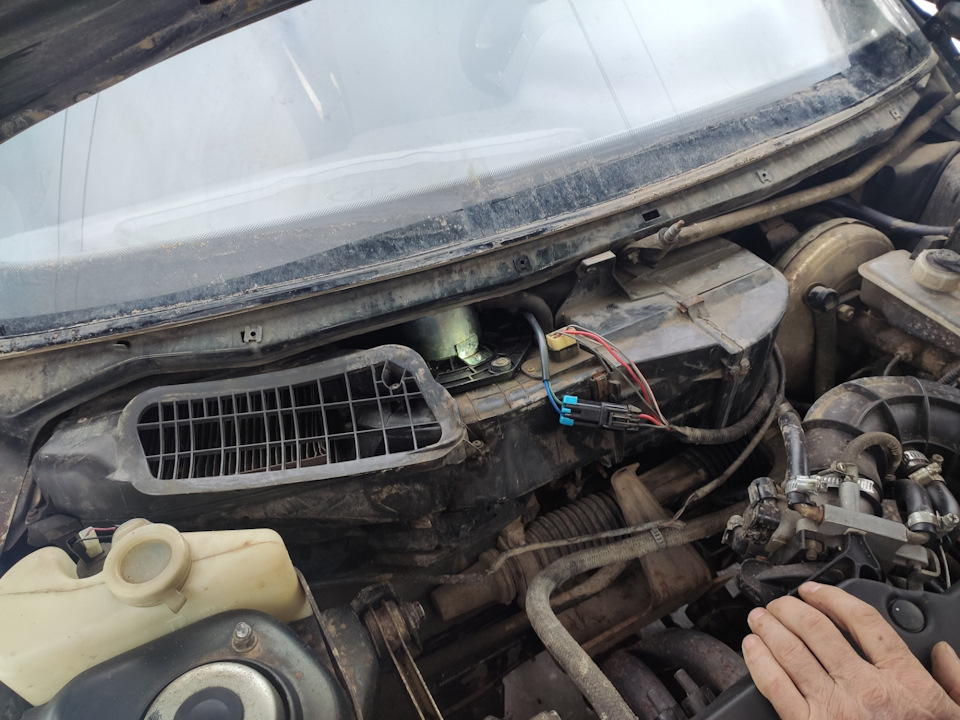

Отсоединение электрических разъемов системы отопления
Перед началом работ отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.
Определите расположение электрических разъемов, подключенных к узлам печки: основной блок управления отопителем, моторчик вентилятора, датчики температуры и регуляторы скорости обдува. Ориентируйтесь на жгуты проводов, идущие к центральной консоли со стороны моторного щита.
Порядок отключения разъемов
- Найдите разъем электродвигателя вентилятора (расположен на корпусе моторчика под бардачком). Нажмите на фиксатор-защелку и плавно отсоедините колодку.
- Отсоедините разъем блока управления печкой (обычно крепится на корпусе отопителя). Прижмите язычок фиксатора и потяните колодку на себя без резких движений.
- Снимите провода с датчика температуры антифриза (установлен в патрубках радиатора) – нажмите на пружинный зажим и аккуратно снимите разъем.
Важные нюансы:
- Не тяните за провода – всегда беритесь только за корпус разъема
- При наличии грязи или окислов обработайте контакты WD-40 до отсоединения
- Пометьте разъемы изолентой или маркером при сложной конфигурации подключения
| Тип разъема | Способ отсоединения | Риск повреждения |
| Пластиковая защелка | Нажать на фиксатор до щелчка | Выламывание крепления |
| Пружинный зажим | Сжать усики пальцами | Деформация металлических контактов |
После отсоединения всех разъемов отведите жгуты проводов в сторону, зафиксировав их стяжками. Убедитесь, что коммуникации не мешают демонтажу корпуса печки и не натянуты. Проверьте визуально целостность изоляции проводов перед продолжением работ.
Снятие рычагов управления заслонками и вентилятором
Открутите крепежные винты рукояток управления температурой и воздушными потоками на центральной консоли. Используйте крестовую отвертку или шлицевую в зависимости от типа винтов. Снимите пластиковые накладки рычагов, аккуратно поддевая их монтажной лопаткой.
Отсоедините тяги привода заслонок от шарниров рычагов. Нажмите на фиксаторы пластиковых клипс и осторожно снимите тяги. Запомните или сфотографируйте их расположение для правильной сборки.
Демонтаж блока управления вентилятором
- Отсоедините электрический разъем от переключателя скоростей вентилятора.
- Выкрутите два крепежных винта, удерживающих блок управления в консоли.
- Извлеките блок наружу, освободив его от фиксирующих пазов.
При наличии дополнительных элементов:
- Резистор вентилятора: Отключите разъем, выкрутите крепеж и извлеките из воздуховода
- Сервоприводы: Отсоедините разъемы питания и демонтируйте крепежные болты
| Элемент | Тип крепления | Инструмент |
|---|---|---|
| Рычаги управления | Винты + защелки | Крестовая отвертка |
| Тяги заслонок | Пластиковые клипсы | Плоская отвертка |
| Блок вентилятора | Винты + разъем | Крестовая отвертка |
Проверьте состояние демонтированных тяг и пластиковых шарниров. При обнаружении трещин или изломов замените поврежденные компоненты. Уберите снятые детали в безопасное место для защиты от потери.
После выполнения этих операций корпус печки будет полностью освобожден от органов управления. Переходите к демонтажу креплений самого корпуса отопителя.
Аккуратный демонтаж блока управления печкой
После снятия центральной консоли и защиты тоннеля приступайте к демонтажу блока управления. Убедитесь, что аккумуляторная клемма отсоединена во избежание короткого замыкания. Очистите зону вокруг блока от пыли и мелкого мусора для предотвращения попадания внутрь салона.
Осмотрите корпус блока на предмет фиксаторов и крепежных элементов. Обратите особое внимание на тросы управления заслонками, подключенные к нижней части блока. Зафиксируйте их текущее положение маркером или фотоаппаратом для корректной обратной сборки.
Последовательность демонтажа
- Отсоедините электрические разъемы: Нажмите на фиксаторы колодок проводов (обычно сверху и снизу блока) и аккуратно отсоедините их без рывков.
- Освободите тросы привода заслонок:
- Сожмите металлические усики фиксаторов тросов на тыльной стороне блока
- Плавно выведите наконечники тросов из посадочных гнезд
- Извлеките блок управления:
- Открутите крепежные винты по бокам корпуса (обычно 2-3 шт.)
- Подавите внутрь пластиковые защелки на верхней и нижней кромках
- Плавно вытяните блок по направлению к сиденью водителя
Важные предостережения: Не прикладывайте излишнее усилие при снятии тросов – пластиковые крепления хрупкие. Зафиксируйте положение заслонок перед демонтажем восковым карандашом на корпусе блока. Избегайте перегибов тросов – их выпрямление сложно и требует снятия торпедо.
Отсоединение патрубков охлаждающей жидкости
Перед отсоединением убедитесь, что двигатель полностью остыл, а охлаждающая жидкость слита из системы через пробку радиатора или блока цилиндров. Подставьте ёмкость под патрубки для сбора остатков ОЖ, которые могут вытечь при демонтаже.
Найдите патрубки подачи (верхний) и обратки (нижний), подключённые к штуцерам радиатора печки. Осмотрите тип крепёжных хомутов: червячные (откручиваются отвёрткой) или пружинные (требуют сжатия пассатижами).
- Ослабьте хомуты:
- Для червячных: ослабьте винт крепления крестовой или плоской отвёрткой
- Для пружинных: сожмите «ушки» хомута пассатижами и сдвиньте в сторону от штуцера
- Снимите патрубки:
- Проверните патрубок на штуцере для разрушения возможного прикипания
- Аккуратно потяните с лёгким расшатыванием, не допуская перегибов
- При сильном прикипании аккуратно подденьте соединение плоской отвёрткой
Предупреждение: Не прилагайте чрезмерных усилий – пластиковые штуцеры радиатора легко повредить. После демонтажа сразу заткните открытые штуцеры чистой ветошью для защиты от пыли.
Предварительное осушение системы охлаждения
Перед началом любых работ с радиатором печки необходимо полностью слить охлаждающую жидкость из системы. Попытка снять радиатор без этого приведет к значительному проливу антифриза/тосола в салон и на двигатель. Полный слив также позволяет проверить состояние старой жидкости и промыть систему при необходимости.
Работу проводите только на остывшем двигателе. Открытие пробок или снятие патрубков на горячем двигателе приведет к выбросу кипящей жидкости под давлением, что чревато серьезными ожогами. Убедитесь, что двигатель холодный на ощупь.
Процедура слива охлаждающей жидкости
Подготовьте емкость: Найдите чистую тару достаточного объема (не менее 8-10 литров) для сбора старой жидкости. Поставьте ее под сливные отверстия.
Снимите крышку расширительного бачка: Это необходимо для сброса возможного остаточного давления в системе и обеспечения свободного слива жидкости.
Найдите сливные пробки: Основные сливные пробки расположены:
- На блоке цилиндров двигателя: Обычно находится сбоку, в районе выпускного коллектора. Может быть болтом (чаще на 13 или 17 мм) или пластиковой пробкой (требует осторожности).
- На нижнем бачке основного радиатора двигателя: Находится внизу радиатора, со стороны водителя или пассажира. Чаще всего это пластиковая пробка, реже - болт.
| Элемент системы | Тип сливной пробки | Особенности |
|---|---|---|
| Блок цилиндров | Болт (M12, M14) или пластиковая пробка | Доступ может быть затруднен. Будьте осторожны, не сорвите грани. |
| Основной радиатор (нижний бачок) | Пластиковая пробка (белая/черная) или болт | Часто закисает. При откручивании будьте готовы к резкому потоку жидкости. |
Слейте жидкость:
- Поставьте емкость под сливную пробку блока цилиндров.
- Осторожно открутите пробку/болт блока цилиндров (ключом или вручную для пластиковой). Дайте жидкости стечь.
- Переставьте емкость под сливную пробку основного радиатора.
- Осторожно открутите пробку/болт радиатора. Слейте остатки жидкости из радиатора.
- После основного слива обязательно ослабьте хомут и снимите нижний патрубок печки (обычно идет к помпе). Это позволит слить остатки жидкости, оставшейся непосредственно в контуре отопителя и патрубках печки.
Важные замечания по безопасности:
- Используйте перчатки и защитные очки. Охлаждающая жидкость токсична и вызывает раздражение кожи и слизистых.
- Не допускайте пролива жидкости на землю – она ядовита для животных и окружающей среды. Собранную жидкость утилизируйте правильно.
- Будьте предельно осторожны при откручивании пластиковых пробок на старых автомобилях – они могут быть хрупкими и сломаться.
Извлечение старого радиатора из корпуса печки
Отсоедините оба патрубка охлаждающей жидкости от штуцеров радиатора печки, предварительно подставив ёмкость для слива остатков тосола. Заглушите открытые отверстия чистой ветошью для предотвращения попадания грязи в систему и утечки жидкости.
Осмотрите крепления радиатора внутри корпуса, запоминая расположение фиксаторов и резиновых уплотнителей. При необходимости удалите скопившуюся пыль и мусор пылесосом для улучшения обзора зоны демонтажа.
- Ослабьте хомуты пластиковых клипс-фиксаторов по бокам радиатора при помощи плоской отвёртки, нажимая на центральные выступы креплений.
- Аккуратно приподнимите верхнюю часть радиатора на 2-3 см, чтобы освободить нижние крепёжные штыри из резиновых втулок корпуса.
- Наклоните радиатор в сторону салона, одновременно контролируя положение нижних патрубков во избежание зацепления за корпус печки.
- Извлеките агрегат плавным движением вверх и на себя, удерживая его за боковые рёбра жёсткости (не за трубки!).
Критические моменты
- Не допускайте деформации трубок теплообменника при демонтаже
- Проверьте целостность посадочных гнёзд для нового радиатора
- Сохраните демонтированные резиновые демпферы при их наличии
Тщательная очистка посадочного места от грязи и отложений
Очистите поверхность корпуса печки вокруг патрубков и крепежных отверстий жесткой щеткой с длинной щетиной. Удалите рыхлые отложения, окалину и грязь механическим способом, уделяя внимание углублениям и труднодоступным участкам.
Обработайте зону контакта радиатора с корпусом специальным очистителем системы охлаждения или мыльным раствором. Нанесите состав кистью, оставьте на 5-7 минут для размягчения застарелых отложений, затем тщательно смойте остатки водой. Используйте ветошь для удаления влаги с поверхности.
Ключевые этапы финальной обработки
- Обезжирьте посадочную площадку уайт-спиритом или антисиликоном
- Проверьте состояние резиновых уплотнителей патрубков на отсутствие трещин
- Убедитесь в чистоте резьбовых отверстий для крепежных болтов
| Материал | Назначение |
| Медная щетка | Удаление коррозии с металлических поверхностей |
| Пластиковый скребок | Аккуратная очистка пластиковых элементов |
| Сжатый воздух | Продувка каналов после мойки |
Важно полностью удалить остатки старой прокладки и герметика металлическим шпателем. Проведите пальцем по очищенной поверхности – отсутствие шероховатостей и липкости гарантирует правильную посадку нового радиатора.
Проверка состояния уплотнителей и патрубков системы
Тщательно осмотрите все резиновые патрубки, подходящие к радиатору печки. Проверьте их по всей длине на предмет трещин, расслоений, вздутий или затвердеваний. Особое внимание уделите зонам изгибов и хомутам – именно там чаще всего возникают повреждения.
Обязательно проверьте уплотнительные кольца на соединительных штуцерах. Снимите их и убедитесь в отсутствии деформаций, микропор и потери эластичности. Замените все элементы с малейшими признаками износа – даже небольшая трещина позже приведет к протечке антифриза.
Критерии оценки компонентов
| Элемент | Признаки неисправности | Рекомендуемое действие |
|---|---|---|
| Патрубки | Трещины, масляные разводы, вздутия, жесткость на ощупь | Полная замена |
| Уплотнительные кольца | Сплющивание, микротрещины, утрата упругости | Обязательная замена |
| Пластиковые штуцеры | Следы коррозии, сколы, деформация посадочных мест | Замена при наличии повреждений |
Пальцами сожмите патрубки – при появлении скрипа или видимых трещин деталь непригодна. Проведите сухой салфеткой по соединениям – следы тосола указывают на нарушение герметичности. Используйте только оригинальные уплотнители – несоответствие размеров вызовет протечку.
- Очистите посадочные места штуцеров от грязи и остатков старой резины
- Смажьте новые уплотнительные кольца тосолом перед установкой
- Затягивайте хомуты крест-накрест без перетяжки (момент 1.5-2 Н∙м)
Подготовка нового радиатора перед установкой
Тщательно осмотрите радиатор на предмет заводских дефектов: микротрещины, повреждения рёбер охлаждения или пластиковых патрубков. Проверьте комплектацию – должны присутствовать резиновые прокладки для соединения с воздуховодами и крепёжные элементы согласно инструкции производителя.
Удалите транспортную упаковку и защитную плёнку с поверхности. Очистите металлические контактные площадки в местах крепления скоб от консервационной смазки с помощью ветоши, смоченной в бензине «Калоша» или WD-40. Это обеспечит надёжный контакт с кузовом.
Контроль герметичности и финальная обработка
Перед монтажом обязательно выполните тест на герметичность:
- Заглушите все выходные патрубки пластиковыми заглушками из комплекта
- Погрузите радиатор в ёмкость с водой
- Подайте воздух под давлением 1-1.5 бар через входное отверстие
- Убедитесь в отсутствии пузырьков воздуха в течение 3-5 минут
Нанесите тонкий слой термостойкого герметика (например, ABRO GP-330-G) на посадочные места резиновых прокладок. Не допускайте попадания состава внутрь трубок! Сравните технические параметры старого и нового радиатора:
| Параметр | Старый | Новый |
|---|---|---|
| Высота (мм) | 210±2 | 210±2 |
| Диаметр патрубков (мм) | 32 | 32 |
| Количество трубок | 34 | 34 |
Правильная установка радиатора в корпус печки
Перед монтажом радиатора тщательно очистите посадочное место в корпусе от грязи, остатков старого герметика и пыли. Убедитесь в отсутствии повреждений пластиковых направляющих и крепежных пазов внутри корпуса, которые могут помешать плотной фиксации теплообменника.
Нанесите тонкий равномерный слой термостойкого силиконового герметика (например, ABRO HT-100) на контактную поверхность корпуса вокруг посадочного окна. Избегайте избыточного количества состава – при затяжке болтов излишки не должны попасть внутрь воздуховодов или патрубков радиатора.
Процесс монтажа и фиксации
- Установите радиатор строго параллельно плоскости корпуса, совместив крепежные ушки с отверстиями на корпусе печки
- Вручную наживите все болты крепления (обычно 4 шт), убедившись в свободном ходе резьбы без перекосов
- Затягивайте болты крестообразно с умеренным усилием (8-10 Н·м) в 2 этапа:
- Предварительная затяжка до касания шайб
- Равномерная дотяжка на ¼ оборота каждый
- Проверьте отсутствие зазоров между фланцем радиатора и корпусом по всему периметру
Важно: Не допускается использование старых болтов с сорванной резьбой или деформированными шайбами. При установке патрубки радиатора должны выходить строго вертикально вниз – перекос приведет к напряжению в местах соединения с магистралями охлаждения.
| Контрольная точка | Параметр |
| Выступ патрубков | 35±2 мм от плоскости корпуса |
| Зазор корпус-радиатор | Не более 0,5 мм по всему контуру |
| Усилие притвора крышки | Без дополнительного давления |
После сборки дайте герметику полимеризоваться 20-30 минут перед подключением патрубков. Проверьте свободную установку пластмассовой крышки корпуса – она должна фиксироваться без усилий. Принудительное прижатие свидетельствует о неправильном позиционировании радиатора.
Надежное подсоединение шлангов охлаждающей жидкости
После установки радиатора печки критически важно герметично подключить шланги охлаждающей жидкости. Любая небрежность на этом этапе приведет к утечкам антифриза, воздушным пробкам в системе и перегреву двигателя. Обратите особое внимание на состояние патрубков и хомутов перед монтажом.
Перед подсоединением новых шлангов смажьте внутреннюю поверхность чистой охлаждающей жидкостью для легкой посадки. Убедитесь, что шланги не перекручены и не перегибаются на изгибах – соблюдайте заводскую траекторию прокладки. Рекомендуется оставить небольшой провис для компенсации вибраций двигателя.
Ключевые этапы фиксации
- Наденьте шланги на штуцеры радиатора и двигателя до упора (минимальная глубина – 50 мм)
- Расположите хомуты строго над бортиками штуцеров (не ближе 3-5 мм к краю)
- Затягивайте червячные хомуты крестовой отверткой до плотного обжима, но без деформации резины
Контроль качества соединения:
- Запустите двигатель и прогрейте до рабочей температуры
- Проверьте места соединений на ощупь (температура шлангов должна быть равномерной)
- Осмотрите зону под радиатором при 2000 об/мин – капли антифриза недопустимы
| Тип соединения | Момент затяжки | Признак правильной установки |
|---|---|---|
| Шланг 16 мм (вход) | 3.5-4.5 Н·м | Отсутствие проворачивания при усилии 5 кг |
| Шланг 18 мм (выход) | 4.0-5.0 Н·м | Равномерный обжим по окружности |
Никогда не используйте старые хомуты с признаками коррозии или деформации – замените их новыми винтовыми аналогами из нержавеющей стали. При длине шланга от 15 см обязательно установите дополнительные пластиковые скобы крепления к кузову для предотвращения вибрационного разрушения.
Сборка блока управления печкой в обратном порядке
Убедитесь, что все элементы блока управления (рычаги, тросы, крепежные отверстия) очищены от грязи и остатков старой смазки. Проверьте целостность пластиковых фиксаторов и резиновых уплотнителей перед установкой.
Подготовьте новый радиатор печки, сопоставив его габариты и патрубки со старым образцом. Рекомендуется заранее нанести термостойкий герметик (например, Loctite 574) на места соединений патрубков для предотвращения протечек.
Последовательность сборки
- Установка радиатора:
- Аккуратно вставьте радиатор в посадочное место, совместив нижние крепежные скобы с пазами кузова
- Зафиксируйте верхнюю часть двумя винтами М6×14 (момент затяжки 5-7 Н·м)
- Подключение патрубков:
- Наденьте верхний патрубок (Ø38 мм) на штуцер термостата
- Соедините нижний патрубок (Ø32 мм) с помпой двигателя
- Затяните хомуты типа "улитка" позиционным ключом на 8 мм
- Монтаж блока управления:
- Вставьте тросы заслонок в направляющие кронштейна
- Совместите крепежные ушки блока с монтажными шпильками кузова
- Затяните гайки М5 крестовой отверткой равномерно без перекоса
- Электрические подключения:
Разъем Цвет проводов Особенности Вентилятора Красный/Черный Фиксатор-защелка Датчиков Синий/Желтый Водозащитный колпачок - Контрольная проверка:
- Запустите двигатель, прогрейте до 90°C
- Проверьте ход всех регуляторов (1-7 позиций скорости вентилятора)
- Убедитесь в отсутствии протечек в местах соединений патрубков
Подключение всех электрических разъемов к блоку
После установки радиатора в посадочное место и фиксации корпуса печки, приступайте к подключению электрической части. Обратите внимание на маркировку разъемов и колодок – они должны соответствовать друг другу по форме и количеству контактов. Каждый коннектор имеет уникальную конструкцию, исключающую неправильное соединение.
Перед подключением тщательно очистите контакты от окислов и загрязнений с помощью щетки или контактного очистителя. Проверьте целостность проводов на отсутствие переломов и потертостей изоляции. Убедитесь, что фиксаторы на разъемах не повреждены – они обеспечивают надежную посадку и защиту от вибраций.
Порядок подключения разъемов
- Главный жгут управления печкой: Найдите крупный разъем прямоугольной формы (обычно белого цвета) и соедините его с ответной частью на блоке управления. Должен прозвучать характерный щелчок фиксатора.
- Разъемы электродвигателей: Подключите колодки к вентилятору отопителя (2 контакта) и сервоприводам заслонок (3 контакта каждый). Цвета проводов:
- Двигатель вентилятора: красный/черный (+12V) и коричневый (масса)
- Сервопривод рециркуляции: желтый, зеленый, коричневый
- Датчики температуры: Установите разъемы на датчики в воздуховодах (2 шт., по 2 контакта).
- Дополнительные цепи: Подсоедините колодку подсветки регуляторов (3 тонких провода) и разъем системы кондиционирования при его наличии.
| Элемент | Тип разъема | Ключевая особенность |
|---|---|---|
| Блок управления | 10-контактный прямоугольный | Фиксатор-защелка сверху |
| Электродвигатель вентилятора | 2-контактный Т-образный | Усиленная изоляция |
| Датчик температуры | 2-контактный круглый | Зеленое уплотнительное кольцо |
Важно: Не включайте зажигание до полной сборки! После соединения всех разъемов, аккуратно протяните жгуты пластиковыми хомутами через штатные точки крепления, избегая натяга и контакта с движущимися частями. Убедитесь, что провода не касаются патрубков печки и элементов рулевого механизма.
Тестовый запуск выполняйте в последовательности: включите зажигание → проверьте работу подсветки регуляторов → запустите двигатель → протестируйте все скорости вентилятора и режимы распределения воздуха. Отсутствие посторонних шумов и плавное переключение подтвердят правильность подключения.
Монтаж рычагов управления заслонками
Перед установкой рычагов тщательно очистите посадочные места от пыли и остатков старой смазки. Убедитесь, что направляющие пазы на корпусе печки не имеют повреждений, а оси вращения свободно проворачиваются вручную без заеданий.
Нанесите тонкий слой термостойкой силиконовой смазки (например, Liqui Moly Silicon-Fett) на шарниры и оси крепления рычагов. Это предотвратит скрипы и обеспечит плавный ход системы управления заслонками при переключении режимов обдува.
Последовательность установки
- Совместите рычаг управления центральной заслонкой рециркуляции с белым пластиковым поводком сервопривода. Фиксирующий штифт должен войти в отверстие рычага до характерного щелчка.
- Установите нижний рычаг распределения потоков (на стекло/ноги/лицо) на ось заслонки, совместив метку на рычаге с риской на корпусе в нейтральном положении.
- Защелкните верхний рычаг температурной заслонки (синий/красный) на приводном штоке, проверив совпадение цветовых меток. Должен остаться минимальный свободный ход (1-2 мм).
| Элемент | Контрольная точка | Ошибки монтажа |
|---|---|---|
| Центральный рычаг | Щелчок фиксатора | Перекос сервопривода |
| Температурный рычаг | Свободный ход штока | Перетяжка троса "печка-кондиционер" |
| Рычаг распределения | Совпадение меток | Неправильная сборка лапок демпфера |
Проверьте работоспособность: рукоятки на панели должны переключаться с легким усилием по всему диапазону. Если рычаг упирается или не доходит до крайнего положения – ослабьте крепление и перепозиционируйте тягу. Зафиксируйте все пластиковые защелки и крепежные скобы до характерного щелчка.
Установка центральной консоли (торпедо) автомобиля
Перед началом монтажа убедитесь, что новый радиатор печки установлен в штатное положение, все патрубки подключены герметично, а крепления зафиксированы. Проверьте отсутствие перегибов шлангов и правильность укладки проводки в моторном отсеке, чтобы избежать её повреждения при сборке.
Аккуратно поднимите центральную консоль и заведите её за рулевую колонку, контролируя положение фиксаторов. Совместите крепёжные отверстия на торпедо с ответными шпильками кузова, одновременно пропуская через технологические проёмы элементы управления печкой, воздуховоды и жгуты электропроводки.
Ключевые этапы фиксации
- Наживите гайки крепления на все шпильки кузова без затяжки
- Восстановите соединения:
- Разъёмы блоков управления климатом и магнитолы
- Тросы управления воздушными заслонками
- Трубки омывателя лобового стекла
- Зафиксируйте боковые декоративные накладки на креплениях типа «ласточкин хвост»
- Равномерно затяните гайки крепления торпедо динамометрическим ключом (момент 8-12 Н∙м)
После монтажа обязательно выполните:
- Проверку хода всех регуляторов печки и дефлекторов
- Тест работы вентилятора на всех скоростях
- Контроль герметичности соединений патрубков (признаки течи антифриза)
- Установку декоративных заглушек и панелей приборов
| Тип крепежа | Количество | Расположение |
|---|---|---|
| Гайка М6 | 6 шт | Центральная часть |
| Болт М8 | 2 шт | Зона тоннеля КПП |
| Саморезы | 4 шт | Нижние крепления |
Внимание: При затяжке избегайте перекоса консоли – это может привести к залому пластика и появлению скрипов. Убедитесь, что жгуты проводки не контактируют с подвижными элементами рулевого управления.
Заправка системы охлаждения качественной жидкостью
Полностью заполните систему охлаждающей жидкостью через расширительный бачок, избегая образования воздушных пробок. Используйте только рекомендованные производителем антифризы (класса G12, G12+ или G13), смешивание разных типов недопустимо из-за риска химических реакций и выпадения осадка.
После заливки запустите двигатель на 5-7 минут без крышки бачка, прогревая его до рабочей температуры для активации термостата. Включите печку на максимальный режим обдува и температуру – это обеспечит циркуляцию жидкости через новый радиатор и вытеснит остатки воздуха.
Контроль и финальные проверки
Доведите уровень антифриза до нормы: после остановки мотора долейте жидкость до отметки «MAX» на расширительном бачке. Повторно прогрейте двигатель, проверьте герметичность всех соединений (особенно патрубков печки) и отсутствие подтеков под автомобилем. Убедитесь в стабильной работе термостата по стрелке температуры на панели приборов – она должна находиться в среднем секторе (90°C).
Важные рекомендации:
- Проверяйте уровень антифриза в течение 2-3 дней после замены – возможна усадка из-за выхода микроскопических пузырьков
- Используйте чистую ветошь для оперативной ликвидации подтеков при заливке
- Не допускайте попадания жидкости на элементы электропроводки
| Параметр | Норма | Ошибки |
|---|---|---|
| Общий объем системы | 7,8 л (ВАЗ 2112) | Неполная заправка |
| Цвет антифриза | Красный/фиолетовый | Смешивание с зеленым/синим |
| Рабочая температура | 90±5°C | Перегрев или недогрев |
Обязательная прокачка системы для удаления воздушных пробок
После установки нового радиатора в системе охлаждения неизбежно образуются воздушные пузыри, блокирующие циркуляцию антифриза. Это вызывает перегрев двигателя и отсутствие тепла в салоне, поэтому устранение воздушных пробок – критически важный этап работ.
Для эффективной прокачки установите автомобиль на ровную поверхность с небольшим уклоном (передняя часть выше), прогрейте двигатель до рабочей температуры (90°C) и подготовьте ветошь для возможных подтеков жидкости. Убедитесь, что пробка расширительного бачка легко откручивается.
Пошаговая процедура прокачки
- Запустите двигатель и дайте ему поработать на холостых оборотах 5 минут.
- Снимите крышку расширительного бачка, предварительно накрыв её плотной тканью.
- Постепенно повышайте обороты до 2500-3000 об/мин, удерживая педаль газа 2-3 минуты.
- Пальцами сильно сожмите верхний патрубок печки 5-7 раз до исчезновения воздушных пузырей в бачке.
- Долейте антифриз до уровня между метками MIN и MAX.
- Повторите цикл 2-3 раза до прекращения появления пузырей.
Контрольные признаки успешной прокачки:
- Равномерный прогрев обеих патрубков печки
- Отсутствие булькающих звуков в радиаторе
- Стабильная температура двигателя на всех режимах работы
При сохранении симптомов воздушной пробки проверьте герметичность соединений и целостность патрубков – подсос воздуха часто возникает в местах ослабленных хомутов.
Визуальный контроль соединений на предмет протечек
После установки радиатора и подключения патрубков тщательно осмотрите все точки соединений при естественном освещении или с использованием фонаря. Особое внимание уделите местам крепления подводящих и отводящих шлангов к штуцерам радиатора, соединениям с краном печки и термостатом.
Проверьте плотность прилегания хомутов и отсутствие перекосов резиновых патрубков. Убедитесь, что резиновые уплотнители не имеют видимых повреждений, а металлические поверхности штуцеров очищены от коррозии и загрязнений.
Ключевые точки для диагностики
- Верхний и нижний патрубки радиатора – наиболее вероятные места подтеканий
- Стык с краном печки – проверьте герметичность резьбовых соединений
- Зона соединений с двигателем – осмотрите участки возле термостата и помпы
- Дренажные отверстия корпуса печки – следы тосола укажут на скрытую течь
Для точной диагностики выполните пробный запуск системы: запустите двигатель, прогрейте до рабочей температуры, включите печку на максимальный режим. Повторно осмотрите соединения под давлением, обращая внимание на:
- Появление мокрых пятен в местах стыков
- Капли тосола на патрубках и корпусе радиатора
- Парение или шипение в проблемных зонах
- Снижение уровня охлаждающей жидкости в расширительном бачке
При обнаружении протечек заглушите двигатель, сбросьте давление в системе через крышку расширительного бачка и выполните подтяжку хомутов. Если проблема сохраняется – замените патрубки или уплотнители.
Подключение аккумулятора и первичная проверка работы
Установите аккумулятор на штатное место, соблюдая полярность. Наденьте клемму «+» и плотно затяните гайку ключом на 10. После этого подключите клемму «–» аналогичным образом. Убедитесь в отсутствии перекоса и надежной фиксации обеих клемм.
Перед запуском двигателя визуально проверьте места соединений патрубков с новым радиатором печки на герметичность. Убедитесь, что все хомуты затянуты, а трубки не перегнуты. Проверьте уровень охлаждающей жидкости в расширительном бачке – он должен находиться между метками MIN и MAX.
Порядок тестирования системы
- Включите зажигание (поверните ключ в положение «ON»), не запуская двигатель.
- Активируйте печку:
- Переведите регулятор скорости вентилятора на минимум
- Установите рычаг температуры в максимально теплое положение
- Выберите режим обдува «лицо/ноги»
- Плавно увеличьте скорость вентилятора до максимума через все положения. Контролируйте:
- Отсутствие посторонних шумов (скрежет, вибрации)
- Плавность изменения оборотов электродвигателя
- Работоспособность всех скоростей
- Проверьте переключение режимов обдува последовательно: лобовое стекло → лицо → ноги → комбинированные. Убедитесь в корректном перенаправлении воздушных потоков.
- Осмотрите область под педалями и ковры на предмет подтеков тосола. При обнаружении влаги немедленно заглушите зажигание и проверьте соединения патрубков.
Тестирование функций печки на всех режимах работы
После завершения монтажа радиатора и сборки панелей запустите двигатель автомобиля ВАЗ 2112 и прогрейте его до рабочей температуры (около 90°C на приборной панели). Это обеспечит необходимый тепловой режим для полноценной проверки работы печки.
Поочередно проверьте каждый режим вентилятора и распределения воздушных потоков. Начните с минимальной скорости вентилятора, постепенно увеличивая обороты до максимума, контролируя уровень шума и вибрации. Убедитесь в отсутствии посторонних запахов антифриза в салоне при работе отопителя.
Порядок тестирования режимов
Выполните проверку по следующим параметрам:
- Регулировка скорости вентилятора:
- Переключайте положения (1-4) на панели управления
- Контролируйте соответствие скорости звуку работы двигателя вентилятора
- Распределение воздушных потоков:
Положение регулятора Правильная реакция ↗ (стекло) Интенсивный обдув лобового стекла ↑ (лицо) Поток из центральных дефлекторов ↓ (ноги) Подача воздуха в ножную зону ↘ (ноги/стекло) Комбинированная подача - Температурный режим:
- Перемещайте регулятор температуры от синего до красного сектора
- Контролируйте изменение температуры воздуха с задержкой 15-20 секунд
Особое внимание уделите проверке герметичности системы: осмотрите места соединений шлангов и патрубков радиатора под капотом на предмет подтеков тосола. При работе на максимальных оборотах вентилятора приложите руку к новому радиатору со стороны салона (через бардачок) для выявления возможных микропротечек.
Контроль температуры выходного воздуха из дефлекторов
После завершения сборки и заполнения системы охлаждения антифризом критически важно проверить работоспособность отопителя и правильность регулировки температуры воздуха на выходе из дефлекторов. Эта проверка позволяет убедиться в отсутствии воздушных пробок, герметичности соединений и корректной работе крана печки.
Запустите двигатель автомобиля и дайте ему прогреться до рабочей температуры (около 90°C). Убедитесь, что термостат открылся, о чем свидетельствует начало прогрева нижнего патрубка радиатора системы охлаждения. Только на прогретом двигателе можно адекватно оценить работу печки.
Порядок проверки температуры
Выполните следующие шаги для контроля:
- Переключите регулятор скорости вентилятора печки в максимальное положение.
- Установите регулятор распределения воздушных потоков в положение «Обдув ног и лобового стекла» (центральное положение).
- Проверните регулятор температуры («сине-красный») до упора в положение максимального нагрева (красная зона).
- Через несколько минут (обычно 3-5 минут после прогрева двигателя) проверьте температуру воздуха, выходящего из дефлекторов у ног пассажиров и центральных дефлекторов на торпедо. Воздух должен быть очень горячим.
- Медленно проворачивайте регулятор температуры в сторону охлаждения (синяя зона). Температура воздуха из дефлекторов должна плавно снижаться.
- Доведите регулятор до упора в положение максимального охлаждения. Воздух из дефлекторов должен стать ощутимо холодным (или соответствовать температуре наружного воздуха, если кондиционер не включен).
- Повторите проверку, переключая регулятор распределения потоков в разные положения («ноги», «лицо», «лобовое стекло»), чтобы убедиться в правильной подаче воздуха нужной температуры во все зоны.
Ожидаемые результаты контроля температуры:
| Положение регулятора температуры | Ожидаемая температура воздуха из дефлекторов |
|---|---|
| Максимальный нагрев (Красная зона) | Очень горячий воздух (близко к температуре ОЖ ~85-90°C) |
| Среднее положение | Теплый воздух |
| Максимальное охлаждение (Синяя зона) | Холодный воздух (близко к температуре наружного воздуха) |
Если температура воздуха не меняется или меняется недостаточно:
- Проверьте уровень антифриза в расширительном бачке (должен быть на отметке MAX на прогретом двигателе).
- «Продыхайте» систему охлаждения для удаления воздушных пробок (прогретый двигатель, печка на макс. нагрев, обороты ~2500-3000 об/мин 2-3 минуты, осторожно откройте крышку расширительного бачка).
- Убедитесь, что кран печки полностью открывается и закрывается тросом привода (проверьте ход троса под панелью).
- Проверьте предохранитель F7 (7.5А) в монтажном блоке, отвечающий за двигатель вентилятора печки.
- Проверьте герметичность всех соединений шлангов печки и самого радиатора на предмет подтеканий антифриза.
Установка снятых панелей интерьера салона
Перед установкой тщательно очистите все демонтированные элементы от пыли и загрязнений, проверьте целостность крепежных клипс и пластиковых фиксаторов. Убедитесь, что все технологические отверстия (для электропроводки, тяг управления заслонками) свободны от посторонних предметов.
Проложите новые уплотнительные материалы в местах прилегания панелей к кузову и радиатору печки, используя рекомендованный производителем термостойкий герметик. Проверьте правильность укладки жгута проводки и тросов управления заслонками во избежание перегибов и защемлений.
Порядок сборки салонных элементов
- Центральная консоль:
- Совместите корпус консоли с крепежными шпильками на тоннеле пола
- Зафиксируйте передние болты крепления (2 шт.) с усилием затяжки 8-10 Н·м
- Подключите разъемы магнитолы, блоков управления кондиционером и прикуривателя
- Панель приборов:
- Установите панель на направляющие кронштейны до характерного щелчка
- Восстановите подключение электроразъемов спидометра и контрольных ламп
- Закрепите нижние фиксаторы винтами с внутренним шестигранником
- Нижние облицовочные панели:
- Совместите крепежные клипсы с посадочными гнездами в металлическом каркасе
- Наживите боковые винты крепления без полной затяжки
- Отрегулируйте зазоры между панелями (рекомендуемый допуск 1.5-2 мм)
| Критичные соединения | Требуемое усилие | Контрольный признак |
| Болты крепления консоли | 10 Н·м | Отсутствие продольного люфта |
| Винты облицовки рулевой колонки | 5 Н·м | Равномерный прижим по периметру |
| Фиксаторы воздуховодов | Защелкивание | Характерный щелчок |
После установки всех компонентов проверьте функциональность систем: плавность хода рычагов управления вентиляцией, отсутствие дребезжания панелей при вибрации, герметичность воздуховодов. Заведите двигатель и протестируйте работу печки на всех режимах, контролируя температуру воздушного потока и равномерность обдува.
Особое внимание уделите подключению разъема датчика температуры салона – его неправильная установка вызовет ошибки в работе климатической установки. При обнаружении перекосов или повышенных зазоров между панелями (>3 мм) демонтируйте проблемный узел и устраните причину деформации.
Особенности выбора качественного радиатора печки
При подборе нового радиатора отопителя для ВАЗ 2112 критически важно учитывать материал изготовления. Медно-латунные модели отличаются максимальной теплопроводностью и ремонтопригодностью, но подвержены коррозии при использовании некачественного антифриза. Алюминиевые аналоги легче и дешевле, но хуже передают тепло и практически не поддаются восстановлению после протечек.
Обращайте внимание на конструкцию трубок и рёбер теплообмена. Радиаторы с более частыми и тонкими пластинами обеспечивают эффективный прогрев салона, но требуют повышенной чистоты охлаждающей жидкости. Убедитесь в наличии защитного антикоррозийного покрытия на алюминиевых версиях – это продлевает срок службы при контакте с агрессивными тосолами.
Ключевые критерии выбора
- Совместимость с системой охлаждения: проверяйте геометрию патрубков и габариты корпуса согласно каталогам производителя
- Качество пайки/сварки: визуально оцените равномерность швов на бачках и отсутствие зазоров в местах соединений
- Давление тестирования: изделия с маркировкой 1.8-2 Бар устойчивее к гидроударам и перепадам температур
| Тип радиатора | Средний срок службы | Риски |
|---|---|---|
| Медно-латунный | 7-10 лет | Коррозия при смешивании антифризов |
| Алюминиевый | 4-6 лет | Электролиз, разрушение пластин |
- Проверяйте сертификаты – оригинальные детали Luzaр, Фенокс или TZA имеют голограммы и заводскую упаковку
- Тестируйте герметичность перед установкой – подайте воздух под давлением 1.5 Бар, погрузив радиатор в воду
- Избегайте подделок – слишком легкий вес или нечёткая маркировка на бачках указывают на контрафакт
Типичные ошибки при замене и способы их избежать
Неправильная последовательность демонтажа приводит к повреждению пластиковых креплений или патрубков системы охлаждения. Спешка при отсоединении шлангов часто заканчивается сломанными фиксаторами и утечкой антифриза.
Игнорирование герметичности соединений после сборки провоцирует протечки тосола в салон. Многие недооценивают важность проверки затяжки хомутов и чистоты посадочных мест уплотнителей перед установкой нового радиатора.
| Типичная ошибка | Как избежать |
|---|---|
| Демонтаж радиатора без слива охлаждающей жидкости | Обязательно слейте антифриз через пробку в блоке цилиндров и нижний патрубок радиатора в ёмкость |
| Применение силы при отсоединении патрубков | Аккуратно ослабьте хомуты, проверните шланги на штуцерах, смажьте соединения WD-40 при закисании |
| Установка радиатора с перекосом | Выровняйте корпус относительно крепежных проушин перед фиксацией болтов |
| Негерметичное соединение воздуховодов | Очистите фланцы от грязи, замените порванные уплотнители, проверьте прилегание заслонок |
| Неправильное подключение патрубков | Сверьтесь со схемой двигателя, отметьте шланги маркером перед демонтажем |
| Попадание мусора в систему охлаждения | Закройте открытые штуцеры чистой ветошью во время работ |
| Проверка на герметичность без тестового запуска | Залейте антифриз, запустите двигатель и прогрейте печку на всех режимах, контролируя соединения |
Рекомендации по дальнейшей эксплуатации системы отопления
После замены радиатора печки соблюдайте правила эксплуатации для предотвращения повторных поломок и продления срока службы системы. Качественное обслуживание напрямую влияет на эффективность обогрева салона и защищает двигатель от перегрева.
Регулярно контролируйте состояние компонентов отопительного контура и используйте только рекомендованные технические жидкости. Пренебрежение обслуживанием может привести к ускоренной коррозии радиатора или нарушению циркуляции антифриза.
Основные правила обслуживания
- Контролируйте уровень антифриза в расширительном бачке еженедельно. Доливайте только идентичную по составу охлаждающую жидкость.
- Заменяйте антифриз полностью каждые 60 000 км пробега или раз в 2 года – старый состав теряет свойства и вызывает коррозию.
- Проверяйте герметичность системы: осматривайте патрубки, соединения и места креплений на предмет подтеков каждые 3 месяца.
- Мойте внешние соты основного радиатора и конденсатора кондиционера ежегодно перед зимним сезоном для сохранения теплообмена.
- Заменяйте салонный фильтр каждые 15 000 км – засор снижает воздушный поток через радиатор печки.
- При запуске двигателя в мороз включайте печку только после прогрева антифриза до 50°C (2-3 деления на датчике).
- Избегайте максимальной температуры подачи воздуха первые 5 минут работы – резкий перепад может повредить новый радиатор.
При появлении посторонних запахов в салоне, снижении эффективности обогрева или признаках течи немедленно проведите диагностику. Использование несертифицированных герметиков для системы охлаждения недопустимо.
Список источников
При написании инструкции по замене радиатора печки ВАЗ 2112 критически важны проверенные технические данные. Использование недостоверных источников может привести к ошибкам монтажа, повреждению узлов или неработоспособности системы отопления.
Следующие категории материалов обеспечивают точность и полноту информации. Они включают официальную документацию, практический опыт автомехаников и актуальные технические рекомендации для данной модели.
- Официальное руководство по ремонту ВАЗ 2112 издательства "Арус"
- Технические бюллетени АвтоВАЗа по модификациям системы отопления
- Видеоинструкции от сертифицированных СТО на платформе YouTube
- Тематические разделы форума "Клуб ВАЗ 2110-2112"
- Статьи из журнала "За рулём" по обслуживанию переднеприводных ВАЗ
- Практические отчеты с фотофиксацией на портале "Дром"
- Методические рекомендации учебного центра "Профессионал"
