Замена рулевой тяги Форд Фокус 2 своими руками - шаги и рекомендации

Статья обновлена: 04.08.2025

Рулевые тяги Форд Фокус 2 – ключевой элемент системы управления, непосредственно влияющий на точность реакции руля и безопасность движения. Люфт, стук в передней подвеске или неравномерный износ покрышек сигнализируют о критическом износе детали, требующем незамедлительной замены.

Самостоятельный монтаж рулевой тяги требует внимательности, но доступен при наличии базовых навыков. Подробная инструкция ниже и практические советы помогут выполнить работы без сервиса, гарантируя надежное соединение компонентов и восстановление управляемости автомобиля.

Выбор качественной рулевой тяги для Форд Фокус 2

Определение срока службы компонента – первый шаг при выборе. Оригинальные рулевые тяги (артикулы 1704536, 1704535) оптимальны по геометрии и долговечности (средний ресурс 70-120 тыс. км), но вдвое дороже аналогов. При ограниченном бюджете рассматривайте сертифицированные аналоги уровня Delphi, Lemförder или TRW – избегайте безымянных брендов из-за риска быстрого люфта и вибраций.

Контроль геометрических параметров критичен – неоригинальные тяги с отклонениями длины или углов крепления приведут к неравномерному износу шин и смещению рулевой рейки. Уточняйте в описании: "для Ford Focus II (2004-2011)", "C307 platform". Дополнительно проверяйте шарнирные соединения: тефлоновые вкладыши обязательны для плавности хода, а пыльники должны иметь металлокорд для защиты от выворачивания.

Ключевые критерии при покупке

Материал корпуса: только кованая сталь – литые аналоги хрупкие
Состояние резьбы: защитная консервационная смазка и отсутствие заусенцев
Комплектация: наличие новых контргаек и установочных шайб (арт. W712235S300)

Бренд	Ресурс* (тыс. км)	Особенности
Ford (оригинал)	80-120	Герметичный шарнир с гидрозатвором
Lemförder (ZF)	60-100	Усиленные полимерные втулки
TRW (PYC1480)	50-90	Экран защиты пыльника от ГРМ

* Ресурс указан при эксплуатации на дорогах без критических повреждений покрытия

Проверка перед установкой:

Убедитесь в отсутствии люфта – зафиксируйте шарнир тисками, приложите усилие вниз-вверх
Проверьте ход резьбы (рекомендуется 45-60° свободного проворота до затяжки)
Осмотрите пыльник на эластичность и герметичность стяжных хомутов

Поиск подходящей смотровой ямы или эстакады

Работа снизу автомобиля требует устойчивой и безопасной площадки. Оптимальный вариант – гараж со стационарной смотровой ямой, обеспечивающей свободный доступ к рулевому механизму. Если гаража нет, ищите открытые бетонные или металлические эстакады на СТО или специализированных площадках. Никогда не используйте грунтовые поверхности или неустойчивые конструкции.

Проверьте параметры выбранного места: яма должна быть глубже вашего роста в положении стоя, а эстакада – выдерживать вес автомобиля без деформации. Убедитесь в отсутствии трещин, коррозии на металлоконструкциях и наличии противооткатных упоров для колес. Работа при недостаточной высоте или на ненадежных опорах может привести к травмам.

Минимальная высота: расстояние от днища авто до пола – не менее 1,5 м для комфортного использования инструментов.
Покрытие: только твердые поверхности (бетон, асфальт) – грунт или песок проседают под нагрузкой.
Безопасность: наличие свободного проезда и отсутствие риска затопления при работе в яме.

Применение стояночного тормоза и противооткатных упоров

Перед началом работ обязательно затяните рычаг стояночного тормоза на максимально возможную позицию для активации задних колодок. Это предотвращает самостоятельное движение автомобиля даже при случайном снятии с механической коробки передач или неисправном селекторе АКПП.

Используйте противооткатные упоры минимум на двух колёсах – обеих задних или диагонально противоположных (обязательно включая одно переднее). Поместите их плотно к шинам сверхштатной доупорной поверхности для страховки против срыва машины с упоров при значительных нагрузках во время демонтажа элементов рулевой тяги.

Порядок действий

Зафиксируйте трансмиссию: рычаг на нейтрали (МКПП) или режим "Park" (АКПП)
Сильно задействуйте стояночный тормоз до щелчков фиксации
Разместите упоры: прямоугольный треугольник резины/металла между протектором и землёй с двух сторон задних шин
Дополнительно: клинья спереди при работе с подвеской/рулевым управлением

Важно: Регулярно проверяйте устойчивость автомобиля и положение упоров при приложении усилий динамометрическим ключом.

Ослабление болтов крепления передних колес

Перед поднятием автомобиля ослабьте болты крепления колес ключом с усилителем ("трещоткой") на земле. Установите автомобиль на ровную поверхность, затяните стояночный тормоз и подложите противооткатные башмаки под задние колеса.

Снимите колпаки дисков (при наличии), затем последовательно обработайте каждый болт смазкой типа WD-40 для упрощения демонтажа. Придерживайтесь схемы "крест-накрест" при ослаблении, используя динамометрический ключ для контроля усилия в пределах 110-120 Нм согласно техническим регламентам Ford для Focus II.

Техника безопасного ослабления

Освободите каждое колесо от нагрузки, покачивая рычаг ключа вверх-вниз при фиксированном положении автомобиля
Не откручивайте болты полностью – оставьте минимум 2-3 витка резьбы для временной фиксации
Проверьте устойчивость домкрата перед подъемом авто

Контрольные параметры:

Диаметр болтов М12x1.75 у моделей до 2008 года
Момент начального ослабления: 15% ниже номинальной затяжки

Тип диска	Особенности	Рекомендуемый ключ
Стальной (база)	Не требует центрирующего конуса	17 мм шестигранник
Легкосплавный (опция)	Используйте пластиковые проставочные кольца	Головка на 21 мм с удлинителем

Избегайте бокового давления на колесо при работе с закисшими креплениями – примените нагрев термофеном или спецсредство 3ton Break-Free для корродированных соединений. После выполнения этапа переходите к подъему авто домкратом и удалению болтов полностью.

Поддомкрачивание передней части автомобиля

Найдите установленные производителем точки поддомкрачивания под порогами в передней части автомобиля. Никогда не используйте для подъема рыхлый грунт, неровный асфальт или места, не предназначенные для домкрата: это угрожает устойчивости машины и вашей безопасности.

Зафиксируйте задние колеса противооткатными упорами и переведите ручную КПП в нейтральное положение (для автоматической коробки – в «Park»). Убедитесь, что поблизости нет посторонних предметов, способных помешать работе. Перед поднятием ослабьте гайки крепления передних колес на несколько оборотов – это упростит их последующее снятие.

Последовательность подъема:

Установите гидравлический домкрат строго под штатную точку на пороге (маркирована выдавленным треугольником или насечкой), используя резиновую проставку для защиты кузова.
Плавно поднимите автомобиль до отрыва переднего колеса от земли на 10-15 см. Избегайте резких движений рычагом.
Перед работой обязательно установите страховочные подставки (козлы) под силовые элементы кузова (например, лонжероны). Опустите автомобиль на подставки, убедившись в плотном контакте.

Важные нюансы при работе:

Используйте только исправное оборудование: домкрат грузоподъемностью ≥1,5 т и страховочные подставки.
Проверяйте устойчивость конструкции перед началом работ: автомобиль не должен шататься или проседать.
Никогда не залезайте под машину, опирающуюся только на домкрат.
При длительном ремонте снимите аккумуляторную клемму для предотвращения случайного пуска.

Установка автомобиля на надежные подпорки

Паркуйте автомобиль на ровной бетонной или асфальтированной поверхности. Затяните ручной тормоз до отказа и установите противооткатные башмаки под колеса задней оси для предотвращения сдвига.

Убедитесь, что домкрат установлен в штатное гнездо на лонжероне (место отмечено треугольным вырезом на пороге). Поднимите переднюю часть авто до высоты, позволяющей разместить подпорки под контрольные точки кузова, указанные в руководстве. Никогда не используйте только домкрат как единственную опору во время работ.

Подготовьте подпорки: проверьте их устойчивость, стальные штыри должны быть полностью вертикальными.
Базирование: расположите подпорки под усиленными точками несущего кузова – обычно за монтажными площадками двигателя и предпороговой зоной под дверью.
Фиксация: аккуратно опустите домкрат до полного контакта веса авто с подпорками. Убедитесь, что контакт равномерен на обеих стойках.
Контроль устойчивости: интенсивно покачайте машину руками за крылья, проверяя отсутствие люфта или смещения опор.

Элемент	Требование
Поверхность	Ровная, твердая, без уклонов
Точки подпорок	Только несущие элементы кузова
Допзащита	Противооткатные башмаки + включенная передача (МКПП)

Помните: несоблюдение правил страховки автомобиля угрожает жизни! Домкрат должен оставаться в поднятом состоянии под ненагруженной точкой как дублирующая поддержка.

Полное снятие переднего колеса со стороны замены

Убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Установите противооткатные упоры под задние колеса для предотвращения случайного движения.

Ослабьте болты крепления колеса на земле ключом-трещоткой с головкой 19 мм, но не снимайте их полностью. Это требует значительного усилия из-за сильной затяжки при предыдущей установке.

Домкратирование и финишное снятие

Найдите штатную точку поддомкрачивания на лонжероне со стороны замены и зафиксируйте домкрат. Поднимите автомобиль до полного отрыва колеса от земли. Поставьте под кузов надежную опору (подставку для домкрата) для дублирования точки подъема – никогда не работайте под машиной, удерживаемой только домкратом!

Снимите все пять болтов крепления колеса окончательно.
Возьмитесь за колесо обеими руками сверху и снизу и аккуратно потяните на себя.
Если диск прикипел к ступице, нанесите проникающую смазку WD-40 по периметру ступицы и аккуратно постучите резиновым молотком по тыльной стороне колеса с разных сторон для его высвобождения.
Снимите колесо и отложите его в сторону в безопасное место.

Выставьте болты крепления в ступичные отверстия временно, чтобы предотвратить попадание грязи извне в резьбовые соединения до завершения работ.

Очистка рабочей зоны от грязи и коррозии

Удалите крупные загрязнения щёткой с жёсткой щетиной или скребком, особое внимание уделяя крепёжным элементам (гайки, болты) и внутренним поверхностям поворотного кулака. Используйте сжатый воздух для выдувания пыли из труднодоступных мест перед началом механической обработки.

Обработайте коррозию на резьбовых соединениях проникающей смазкой (например, WD-40), выждав 15-20 минут для размягчения окислов. Для стойких образований примените ручной инструмент: надфиль очистите резьбу стержня тяги, а шарообразной насадкой на дрель – посадочное гнездо.

Методы финальной очистки перед монтажом

Обезжиривание: протрите контактные поверхности ветошью, смоченной в уайт-спирите или бензине «Калоша».
Контроль качества: убедитесь в полном удалении окалины в зоне прилегания новых деталей – остатки спровоцируют люфт.

Элемент	Рекомендуемый инструмент
Резьба тяги	Металлическая щётка + растворитель
Поворотный кулак	Абразивная губка 120-грит

Определение конструкции рулевого наконечника

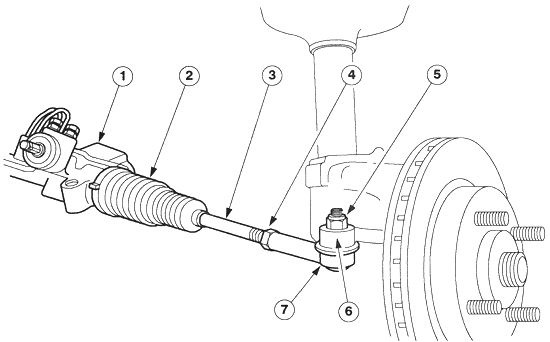

Конструкция рулевого наконечника Форд Фокус 2 основана на шаровом шарнире, обеспечивающем подвижное соединение между рулевой тягой и поворотным кулаком колеса. Основной корпус выполнен из высокопрочной стали и интегрирует резьбовую часть для регулировки схождения колес.

Ключевыми элементами являются шарнирный палец с полимерным вкладышем для плавности хода, защитный резиновый чехол (пыльник), предотвращающий попадание абразивов и сохраняющий смазку, а также стопорное кольцо для фиксации шарнира. На резьбовом конце установлена контргайка для точной регулировки длины тяги.

Шаровый шарнир: поглощает ударные нагрузки и обеспечивает угловое перемещение.
Защитный пыльник: бессмазочный, из термостойкой резины.
Резьбовая регулировочная муфта: позволяет изменять длину тяги при настройке углов установки колес.
Стопорные элементы: шплинты и контргайки для предотвращения самопроизвольного откручивания.

Маркировка положения старой рулевой тяги мелом

Нанесите четкую меловую линию на резьбовое соединение старой тяги с регулировочной муфтой, захватывая оба компонента. Это строго фиксирует текущее положение элементов перед демонтажем.

Дополнительно отметьте соотношение поворота тяги относительно муфты (например, вертикальной чертой на боковой поверхности). Такая разметка сохранит заводские параметры схода колес.

Ключевые рекомендации:

Используйте яркий мел для максимальной видимости меток
Проверьте устойчивость разметки – линия не должна стираться при касании
Сфотографируйте меловые отметки перед началом работ для страховки

Точность маркировки напрямую влияет на сохранение углов установки колес. Даже небольшое смещение приведет к нарушению регулировок и ускоренному износу шин.

Ослабление контргайки натяжной муфты

Перед началом работ убедитесь в надёжной фиксации автомобиля на подъёмнике или домкратных стойках, исключив движение передней оси. Получите доступ к необходимому креплению под передней частью авто, предварительно убрав защиту картера при её наличии.

Отыщите натяжную муфту рулевого механизма (расположена между промежуточным валом и рейкой). Используя гаечный ключ на 17 мм для фиксации корпуса муфты, вторым ключом на 19 мм ослабьте контргайку на пару оборотов против часовой стрелки. Не выкручивайте её полностью – это нарушит заводские настройки схождения!

Критические моменты:

Инструмент:	Два рожковых ключа (17 мм + 19 мм)
Риски:	Деформация пыльника муфты при неосторожном движении ключом
Контроль:	Отметьте мелом положение муфты относительно шлицов

Защита резьбовых соединений проникающей смазкой

Обязательно обработайте резьбовую часть рулевой тяги и регулировочной муфты проникающей смазкой перед установкой. Это критически важно для предотвращения коррозии и электрохимического разрушения из-за контакта разнородных металлов.

Используйте специализированные составы: медную, алюминиевую или графитовую смазку. Наносите равномерный слой по всей длине резьбы шпилек, исключая сопрягаемые поверхности шаровых шарниров – там смазка нарушит трение, необходимое для стабильной работы узла.

Нанесите смазку кистью или аэрозолем после очистки резьбы металлической щеткой
Контролируйте количество состава: излишки выдавятся при затяжке
Избегайте агрессивных растворителей – они разрушают резиновые пыльники

Последствия игнорирования обработки

Без защиты детали корродируют, образуя монолитный блок. При последующем демонтаже придется:

Применять термообработку горелкой
Использовать ударные инструменты
Рисковать сорвать резьбу или сломать тягу

Правильно обработанные соединения позволят регулировать схождение без усилий даже спустя годы эксплуатации, сократив время обслуживания системы рулевого управления.

Отсоединение рулевой тяги от поворотного кулака

После поднятия автомобиля на подъемнике и снятия соответствующего колеса, найдите место крепления рулевой тяги к поворотному кулаку. Очистите резьбовую часть пальца тяги и гайку от грязии ржавчины с помощью металлической щетки и WD-40, обращая особое внимание на участок шлицов под гайкой.

Зафиксируйте палец тяги с помощью шестигранного ключа на 8 мм (внутри) или монтировки, предотвращая его проворачивание. Используйте накидной ключ на 19 мм для ослабления крепежной гайки. При сильном закисании применяйте ударный гайковерт или нагрейте соединение строительным феном.

Процедура демонтажа

Сбейте палец молотком: После снятия гайки установите съемник рулевых тяг между поворотным кулаком и тягой. Затягивайте съемник до легкого щелчка, сигнализирующего об освобождении конуса
Альтернативный метод: Если съемника нет, нанесите резкие удары тяжелым молотком по ушку кулака вблизи пальца тяги
Проверьте люфт: слегка покачайте тягу рукой - полностью отделенный палец будет свободно двигаться

Оборудование	Предупреждения
• Съемник типа "вилка"	Не нагревать кулак до красна
• Молоток 500-800г	Защищать глаза от окалины

При демонтаже рулевой тяги сохраняйте стиральную шайбу под гайкой и контролируйте положение стопорного кольца на самом пальце тяги. Не допускайте перекоса съемника относительно оси пальца, чтобы не повредить резьбу и пыльник поворотного кулака.

Применение съемника шаровых опор для отсоединения

Убедитесь в соответствии съемника типоразмеру шаровой опоры рулевой тяги, используя стандартный авторазборный инструмент с V-образными захватами. Наденьте лапы съемника на корпус шарнира максимально близко к резьбовому пальцу, избегая контакта с пыльником, чтобы не повредить резиновый уплотнитель. Выровняйте центральный штифт строго по оси шарового пальца. Предварительно обработайте соединение проникающей смазкой WD-40 для борьбы с прикипанием.

Затягивайте центральный винт съемника равномерными усилиями, контролируя усилие динамометрическим ключом в диапазоне 50-70 Нм. При заклинивании соединения выполните серию коротких ударов молотком средней силы по боковой поверхности корпуса шаровой опоры, параллельно увеличивая давление съемником. Не допускайте перекоса инструмента – это ведет к срыву резьбы и деформации узла. Если шарнир не отсоединился после 5-7 оборотов под максимальным усилием, прекратите операции и прогрейте узел строительным феном до 180°С.

Типовые ошибки при демонтаже

Установка съемника с перекосом более 15° относительно оси пальца приводит к закусыванию механизма
Использование ударного гайковёрта вместо ручного ворота провоцирует сколы на конусе шарнира
Продолжение затяжки при заклинивании винта – признак необходимости нагрева или замены подхода

Критерии успешного снятия: характерный щелчок при разрушении конусной посадки, свободное отделение пальца от поворотного кулака руками, отсутствие деформаций на пыльнике и резьбовой части. После демонтажа очистите конусное гнездо в кулаке от коррозии металлической щёткой.

Альтернативный метод отсоединения молотком

Поставьте молоток сбоку от поворотного кулака в точке максимально близкой к месту посадки шарового пальца. Наносите резкие удары по корпусу кулака, создавая вибрации. Работайте осторожно, избегая прямого контакта с резьбовой частью тяги или пыльником. Чередуйте стороны для равномерного воздействия.

Контролируйте положение пальца: при движении он может заклиниваться под углом из-за конусной формы. Если вылет недостаточен, слегка ослабьте крепление шаровой опоры без полного откручивания гайки, соблюдая осторожность! Не используйте крайние детали как рычаги – это повредит ШРУСы или наконечник.

Типичные ошибки:

Прямые удары по пальцу (деформация резьбы)
Перекос гайки при обратной установке
Игнорирование признаков износа пыльника

Алгоритм проверки после демонтажа:

Осмотрите резьбу на отсутствие забоин
Убедитесь в плавности хода шарнира
Проверьте целостность защитного колпачка

Симптом проблемы	Последствия игнорирования
Затрудненное вращение шарнира	Ускоренный износ рейки
Люфт пальца после установки	Стук в подвеске при поворотах

Контроль положения рейки при демонтаже тяги

Фиксация рулевой рейки строго в центральном положении предотвращает её смещение при откручивании тяг. Перед отсоединением старой тяги убедитесь, что передние колёса установлены прямо, а руль зафиксирован в нейтрали с помощью специального замка или стяжек (не доверяйте только механизму блокировки руля).

После демонтажа тяги избегайте полного проворачивания рейки влево или вправо – это может привести к повреждению пластиковых внутренних направляющих или уплотнителей. Для дополнительной безопасности нанесите метки несмываемым маркером на картере рейки и валу рулевой колонки, чтобы визуально контролировать отсутствие вращения.

Критические ошибки при отсутствии контроля:

Смещение рейки относительно центра → нарушение углов установки колёс
Заклинивание механизма при перекручивании
Утечка гидравлической жидкости из-за повреждения сальников

Инструмент для фиксации	Способ применения
Стяжные ремни	Жёстко закрепить руль в нулевом положении
Заводской фиксатор руля	Активировать блокировку замка зажигания
Монтажная паста для меток	Нанести контрольные точки на вал и корпус

Счет количества оборотов при выкручивании тяги

Перед снятием старой рулевой тяги обязательно посчитайте количество полных оборотов, сделанных при её выкручивании из рулевого наконечника или рейки. Фиксируйте точное число витков поворота тяги относительно резьбового соединения.

Используйте контрольную метку (мел, краска или насечка) на корпусе тяги для отслеживания вращения. Каждый полный оборот (360°) – ключевой параметр при установке новой детали.

Порядок действий:

Нанесите вертикальную метку на тягу и ступицу до начала работ.
Выкручивайте тягу, считая каждый оборот (следя за смещением метки).
Запишите итоговое количество (пример: 7.5 оборотов).

Деталь	Действие
Старая тяга	Счёт при откручивании
Новая тяга	Вкручивание на идентичное число оборотов

Важно: Повторение точного количества при установке позволяет сохранить заводские настройки схождения колес.

Фиксация рулевой рейки от проворачивания

Со стороны водителя, в месте выхода рулевого вала через переборку моторного отсека, расположен доступ к фиксирующему шестиграннику рейки. Под пластиковой защитной заглушкой находится шлиц под ключ-шестигранник.

Аккуратно снимите пластиковую заглушку, поддев её отверткой. Используйте шестигранный ключ размером 8 мм с длинной рукояткой. Вставьте ключ в шлиц до упора, надёжно фиксируя рулевую рейку от проворачивания.

Прокачайте гидроусилитель руля перед работами: поверните руль до упора в обе стороны 2-3 раза при заведённом двигателе.
Установите колеса в положение прямолинейного движения (предварительно разметить положение рулевого вала на электрическом разъёме).

При монтаже тяги: удерживая ключ в зафиксированном положении, откручивайте контргайку рулевой тяги и саму тягу. На протяжении всего процесса снятия и установки не допускайте проворачивания вала рейки. После фиксации новой тяги верните защитную заглушку на место.

Использование данных точек фиксации предотвращает нарушение центровки рейки без блокировки рулевого колеса и позволяет избежать повреждения датчика угла поворота.

Очистка резьбы на рейке перед установкой новой тяги

Грязь, ржавчина и старая герметизирующая паста на резьбе рейки - главные враги правильной установки новой рулевой тяги. Неочищенная резьба не позволит закрутить тягу на необходимую глубину, что приведет к неточному регулировочному диапазону углов установки колес и потенциально опасному люфту. Качество нарезки и состояние резьбы напрямую влияют на усилие затяжки и надежность соединения.

Перед началом очистки обязательно нанесите проникающую смазку (WD-40 или аналог) на резьбу снаружи и, по возможности, изнутри через технологическое отверстие рейки, если оно доступно. Дайте смазке время (15-30 минут) для проникновения и растворения коррозии. Обязательно проверьте состояние резьбы визуально и путем пробной НАКРУТКИ НОВОЙ ТЯГИ НЕСКОЛЬКО ОБОРОТОВ РУКАМИ – она должна входить ровно и без ощутимых задиров или ощущения срезания металла.

Основные способы очистки

Щетка и чистящий раствор: Используйте жесткую щетку из нержавеющей стали (желательно с длинной щетиной для стержня резьбы и узкой – для межвитковых промежутков). Смочите щетку бензином, уайт-спиритом или специализированным обезжиривателем и тщательно пройдитесь по резьбе, вращая щетку по ходу резьбы. Повторяйте до удаления всех загрязнений.
Резьбоочистительная гребенка (бегунок): Этот инструмент имеет твердосплавную или стальную граненую насечку по форме резьбы. Наденьте его на резьбу рейки. Обильно увлажните очищаемую область и саму гребенку проникающей смазкой. Проворачивайте гребенку ВПЕРЕД и НАЗАД вдоль резьбы, снимая накипь и ржавчину. Сильно не давите, чтобы не повредить резьбу. Регулярно очищайте насечку гребенки от остатков.
Нарезание новой резьбы плашкой (последний вариант!): Если резьба сильно повреждена коррозией или сорвана, аккуратная очистка не помогает, а новая тяга все еще туго идет после повторной обработки смазкой и гребенкой, используйте плашку нужного размера (M14x1.5 для тяг Форд Фокус 2). ЗАПРЕЩЕНО применять ударный гайковерт! Смажьте хорошей резьбовой смазкой резьбу рейки и внутренние режущие кромки плашки. Очень аккуратно, строго перпендикулярно оси рейки, начните осторожно вращать плашку ПРОТИВ часовой стрелки (обратный ход) до ощущения захода на первом витке. Затем вращайте ПО часовой стрелке (нарезая) всего на 1/4-1/2 оборота за проход, постоянно давая обратный ход для слома стружки. Нарезайте до конца только при легком и уверенном ходе. Этот метод несет риск окончательного повреждения резьбы!

В любом случае после очистки или нарезки тщательно удалите все продукты трения, стружку и остатки смазки с помощью ветоши и щетки с чистящим раствором. Перед установкой новой тяги ОБЯЗАТЕЛЬНО нанесите резьбовой герметик/фиксатор (Loctite 577 или аналогичный одобренный производителем), предназначенный для систем рулевого управления. Это обеспечит герметизацию соединения и облегчит откручивание в будущем.

Визуальная проверка состояния пыльника рейки

Проведите осмотр резинового пыльника рулевой рейки на обоих концах. Для этого потребуется доступ под автомобилем – используйте смотровую яму, эстакаду или поднимите переднюю часть домкратом, зафиксировав машину на упорах. Убедитесь, что руль находится в нейтральном положении.

Вращайте рулевое колесо от упора до упора, внимательно отслеживая состояние пыльников на протяжении всего хода. Основные дефекты, требующие замены:

Трещины и разрывы (даже мелкие) на поверхности резины
Масляные подтёки или следы смазки вокруг пыльника
Деформация (сплющивание, перекос)
Отслоение зажимных хомутов или неплотная посадка
Наличие житей пыли, песка, влаги внутри (свидетельствует о нарушении герметичности)

Любое повреждение пыльника приводит к загрязнению и выходу из строя рулевой рейки. При обнаружении дефектов демонтаж старой тяги обязателен с последующей ревизией узла и заменой всех повреждённых компонентов.

Сравнение длины новой и старой рулевой тяги

Контроль длины рулевой тяги критичен для сохранения правильных углов установки колес. Перед началом работ очистите резьбу старой тяги от грязи струей сжатого воздуха или металлической щеткой.

Замерьте расстояние между центрами шарниров на старой тяге штангенциркулем. Фиксируйте показания в миллиметрах – это эталонный размер, который требуется повторить при монтаже новой детали.

Инструкция по измерению и сравнению

Последовательность действий:

Совместите новые и старые тяги на ровной поверхности перед снятием
Вращайте контргайку новой тяги до полного совпадения межосевого расстояния
Проверьте маркировку: резьбовая часть должна иметь одинаковое число витков с обеих сторон

Параметр	Старая тяга	Новая тяга
Межосевое расстояние (мм)	Замеренное значение	Должно соответствовать
Положение контргайки	Отметить краской	Совместить по меткам

При установке не допускается сдвиг длины даже на 1 оборот резьбы – это вызовет отклонение схождения до 15-20 мм. Всегда выполняйте проверку углов установки колес после замены.

Нанесение медной смазки на резьбу новой тяги

Очистите резьбу новой тяги и резьбу контргайки (если она есть в комплекте или снята со старой тяги) от возможных загрязнений, заводской смазки или консервации. Используйте чистую ветошь без ворса или специальный очиститель.

Тщательно нанесите медную высокотемпературную смазку толстым слоем на всю рабочую длину резьбы тяги. Особое внимание уделите самые первые и последние витки резьбы. Обязательно смажьте также внутреннюю резьбу контргайки.

Ключевые моменты нанесения:

Толстый слой: Наносите смазку обильно, полностью заполняя канавки резьбы. Экономия здесь недопустима.
Рабочая область: Смазьте только те участки резьбы, которые будут находиться внутри рулевой рейки и в гайке при затяжке. Старайтесь не допускать попадания большого количества смазки на шаровый шарнир или пыльник.
Оба элемента: Смазка нужна и резьбе тяги, и внутренней резьбе контргайки для обеспечения правильного трения при затяжке.

Важно:

Медная смазка предотвращает закисание резьбового соединения, облегчает последующую разборку и обеспечивает точное соблюдение момента затяжки при установке (через правильный коэффициент трения резьбы).
Убедитесь, что смазка безопасна для резиновых и полиуретановых пыльников рулевой рейки.

Ручная накрутка тяги на рейку до упора

Нанесите небольшое количество смазки на резьбовой участок новой рулевой тяги для облегчения монтажа и предотвращения коррозии. Удерживая пальцами или ключом вал рейки от проворачивания, аккуратно совместите резьбу тяги с резьбовым отверстием рулевого механизма. Проверьте правильность угла входа во избежание перекоса и срыва резьбы.

Медленно вращайте тягу по часовой стрелке, первоначально направляя её руками без использования инструментов. Прикладывайте минимальное усилие для предотвращения повреждения резьбы. Контролируйте плавность хода – заедания или ощутимый дискомфорт при вращении сигнализируют о необходимости перепроверки совмещения.

Завершающий этап накрутки

Продолжайте вращение до момента плотного механического контакта тяги с посадочным местом рейки – упора. Не прилагайте избыточного усилия ключом на этой стадии. Критерием правильности служит полное устранение зазора и устойчивое сопротивление дальнейшему ручному проворачиванию.

Контрольные точки:

Тяга должна быть накручена строго до упора без зазоров
Резьбовая часть не должна виднеться за плоскость сопряжения
Отсутствие перекосов и деформации элементов подтверждает корректность установки

Выставление новой тяги по меловым меткам

Перед демонтажем старых рулевых тяг критически важно нанести точные метки. Тщательно очистите резьбовые соединения тяг муфты (рулевой наконечник со стержнем тяги) от грязи. Мелком или маркером проведите четкие линии, продолжающиеся с резьбовой части стержня тяги на муфту – это фиксирует исходное положение регулировочной втулки.

При установке новой тяги плотно прижмите муфту к меткам на старой тяге. Аккуратно вращайте саму муфту (не поворачивая стержень новой тяги!), совместив метки на муфте с линиями, переведенными со старой детали на ее резьбу. Такой подход условно сохраняет базовую схождение.

Контроль чистоты резьбы: Убедись в отсутствии повреждений или мусора на новой тяге перед совмещением.
Фиксация муфты: Придерживай муфту ключом при предварительной затяжке наконечника, чтобы она не провернулась.
Обязательная проверка стендом: Метки обеспечивают лишь приближенную настройку! Точное схождение регулируется на развал-схождение после замены обеих тяг.

Важно: При отсутствии старых меткок или установке тяги другой марки незамедлительно посетите сервис для регулировки углов установки колес.

Фиксация резьбового соединения контргайкой

Контргайка играет решающую роль в обеспечении стабильности регулировки схождения колес, предотвращая самопроизвольное раскручивание резьбового соединения тяги. Её правильный монтаж исключает люфты в рулевом механизме и сохраняет заводские параметры углов установки колес.

Перед фиксацией обязательно очистите резьбу тяги и наконечника от загрязнений, проверьте целостность метчиков. Смажьте резьбу графитной смазкой или медной пастой для предотвращения коррозии и облегчения последующих регулировок – это критически важно для соединений, работающих в условиях вибраций.

Предварительно зажмите внутреннюю тягу гаечным ключом для исключения проворота (используйте штатные грани возле шарового шарнира).
Наживите контргайку рукой до плотного соприкосновения с тягой, избегая перекосов.
Затяните контргайку динамометрическим ключом моментом 90–110 Нм (уточните в руководстве по ремонту для вашего года выпуска).

При отсутствии динамометрического ключа допускается затяжка на угол 60–70° после плотного контакта гайки с тягой, но этот метод менее точный. После фиксации обязательно проверьте надёжность соединения рывковым воздействием на механизм.

Присоединение наконечника к поворотному кулаку

Заправьте шлицевой конец пальца рулевого наконечника в проушину поворотного кулака. Убедитесь в правильном позиционировании пальца - его коническая часть должна входить в коническое отверстие проушины кулака.

Если при замене использовалась съемная ступица/кулак (тормозной диск снят), временно установите ее на место для точного совпадения осей. Наденьте новую стопорную шестигранную гайку с плоской шайбой (если она предусмотрена конструкцией конкретной версии Фокус 2) на хвостовик пальца. Начальную затяжку гайки можно произвести вручную, длинной накидной головкой с карданчиком и трещоткой либо ключом.

Окончательную затяжку стопорной гайки производите с регламентным моментом. Для большинства поколений Ford Focus 2 он составляет:

35-50 Н·м - основной момент затяжки.
Плюс, если конструкция гайки требует, доворот на 60°.

Используйте динамометрический ключ для строгого соблюдения норм. Возможный допуск ±5 Н·м указывается в спецификации, но свериться с руководством по ремонту именно вашей модели всегда предпочтительно.

Действие	Параметры
Исходная затяжка	35 Н·м (начало)
Окончательная затяжка	50 Н·м или 35 Н·м + 60°

Проверьте отсутствие заеданий в сочленении: наконечник должен свободно проворачиваться на пальце при приложении небольшого усилия от руки, при этом вертикального люфта быть не должно. Если наблюдаются рывки или закусывание при вращении, а также люфт – разберите соединение, определите причину (загрязнение, дефект деталей, недостаточно затянуто) и устраните её.

Насадите новую стопорную шайбу (если применимо) и пропустите новый заводской шплинт через отверстия в хвостовике пальца и паз гайки. Отогните длинную ножку шплинта вокруг грани гайки. Короткий хвостик оставьте в исходном положении или также аккуратно подогните к основанию пальца для предотвращения цепляния. Крайне важно использовать именно новый шплинт – старый может быть ослаблен и ненадежен.

Правильная затяжка болта крепления шарнира

Ключевое значение имеет соблюдение момента затяжки болта верхнего крепления шаровой опоры рулевой тяги. Используйте динамометрический ключ – ручной затяжки "на глаз" недостаточно из-за критичных последствий недостаточного или избыточного усилия. Номинальный момент затяжки для Форд Фокус 2 составляет 60 Н·м (Ньютон-метров) с последующим доворачиванием на угол в 30°.

После первоначальной затяжки до 60 Н·м отметьте положение болта относительно узла маркером. Примените угломер или транспортир для точного доворота на указанные 30 градусов – это обеспечивает необходимое предварительное натяжение пружинной шайбы (гровера) и предотвращает самоотвинчивание. Никогда не используйте ударные инструменты, только плавное силовое воздействие.

Типичные ошибки и последствия

Недостаточная затяжка: Болт со временем раскручиется из-за вибраций, вызывая люфт в рулевом управлении и стук. Возможно выпадение тяги.
Чрезмерная затяжка: Деформация резьбы, срыв шпильки шарового шарнира или корпуса опоры. Приводит к дорогостоящему ремонту.
Игнорирование угла доворота: Отказ от доводки на 30° после достижения 60 Н·м ставит под угрозу надежность соединения.

Обязательно проверка после монтажа: Подвесьте передок автомобиля, покачайте рулевую тягу рукой – не должно быть ощутимого продольного люфта в месте крепления. Проверните руль от упора до упора для оценки хода.

Установка нового корончатого шплинта

После затяжки новой гайки рулевой тяги установленным моментом (85–120 Н·м для Ford Focus 2), проверьте совпадение паза гайки с отверстием в шаровом пальце. Если отверстия не выровнены, осторожно подтяните гайку динамометрическим ключом до момента их совпадения. Не превышайте максимальный момент затяжки: это приведёт к деформации резьбы.

Достаньте новый корончатый шплинт из упаковки, удерживая его за "корону". Убедитесь, что диаметр шплинта (обычно 5 мм для Focus 2) соответствует отверстию. Прижмите "корону" к гайке и вбейте ножки шплинта параллельно в отверстие молотком или рукой до упора коронки в гайку. Стрелка на шплинте должна смотреть наружу оси автомобиля.

Фиксация шплинта

Разведите усики шплинта в противоположные стороны специальными пассатижами на 60–90°. Длинный конец заверните вдоль гайки, короткий – в противоположную сторону. Убедитесь, что усики не касаются пыльника шарового шарнира и не создают помех соседним деталям.

Нельзя:

Использовать старый шплинт повторно
Загибать усики вовнутрь гайки
Обрезать усики до загиба

После установки проверьте отсутствие люфта, вращая рулевой наконечник рукой.

Замена поврежденного пыльника тяги при необходимости

Перед установкой новой рулевой тяги осмотрите пыльник – при трещинах, разрывах или утечке смазки замените его немедленно во избежание попадания грязи и выхода шарнира из строя. Подготовьте запрессовку нового пыльника и синтетическую смазку для шарнира (например, SHC 1000), так как повторное использование старой запрещено.

Снимите стопорное кольцо со шпильки шарнира, аккуратно демонтируйте поврежденный пыльник металлическим крючком или отверткой, избегая царапин на металле. Тщательно очистите посадочную канавку на корпусе шарнира и смажьте её моторным маслом для упрощения монтажа.

Установка нового пыльника

Заполните пыльник свежей смазкой на 1/3 объёма.
Наденьте пыльник на шпильку шарнира узкой стороной к корпусу.
Равномерно запрессуйте основание пыльника в канавку шарнира пальцами или монтажной лопаткой до щелчка стопорного кольца.
Убедитесь в отсутствии перекосов и полном заходе кольца в паз.

Важно: После монтажа проверьте герметичность соединения пальцами – пыльник должен плотно прилегать по всему диаметру без замятий. Протрите излишки смазки перед установкой тяги на автомобиль.

Повторная проверка надежности всех соединений

После фиксации рулевой тяги незамедлительно проконтролируйте момент затяжки всех резьбовых компонентов динамометрическим ключом. Сверьте параметры с официальными данными Ford Focus 2: крепление тяги к рейке – 85 Н·м, гайки шарового шарнира поворотного кулака – 35 Н·м.

Убедитесь в отсутствии перекосов резьбовых муфт при соединении рулевых тяг, проверьте целостность пыльников шаровых опор и корректность их посадки. Подвигайте элементы вручную – посторонние стуки или люфты недопустимы.

Выполните финальный контроль после пробной поездки:

Прокатитесь 15-20 км по неровной дороге для приработки деталей
Затяните ключевые соединения повторно на поднятом авто
Проверьте уровень рабочей жидкости в гидроусилителе руля

Установка колеса и затяжка болтов крепления

Совместите отверстия диска со шпильками ступицы, аккуратно наденьте колесо. Придерживайте его коленом, чтобы избежать перекоса. Вручную наживите все гайки или болты крепления в форме «звезды» для равномерного притягивания. Не допускайте провисания колеса – оно должно плотно прилегать к ступице.

Слегка опустите автомобиль с домкрата, чтобы колесо коснулось земли (полная нагрузка на подвеску еще не должна быть). Это предотвратит вращение колеса при дальнейшей затяжке. Не снимайте машину с домкрата полностью на данном этапе.

Предварительная затяжка: Ключом с подходящей головкой (чаще 17-19 мм) затяните крепежи в диагональной последовательности («звездой»), прилагая умеренное усилие. Цель – равномерное прилегание диска без перекоса.
Окончательная затяжка: Полностью опустите автомобиль на землю. Динамическим динамометрическим ключом доведите момент затяжки до значения, указанного в руководстве Ford Focus 2 (обычно 110-130 Н·м). Соблюдайте диагональный порядок (например: 1-3-4-2).
Контроль через 50-100 км: Обязательно повторно проверьте момент затяжки после короткой поездки. Новые детали могли «усесть».

Важные нюансы:

Не используйте ударный гайковерт для финальной затяжки – только динамометрический ключ.
Старые болты/гайки с поврежденной резьбой или фаской под ключ подлежат замене.
Перетяжка деформирует диск или сорвет резьбу, недотяжка опасна откручиванием колеса в движении.

Опускание автомобиля с подпорок на землю

Убедитесь, что все компоненты подвески полностью собраны: гайки рулевых тяг и наконечников затянуты с рекомендованным моментом (обычно 35-50 Н·м для тяг и 40-60 Н·м для наконечников), а шплинты установлены во все корончатые гайки. Проверьте отсутствие инструментов или посторонних предметов под автомобилем, в зоне хода подвески.

Снимите колёса с передних ступиц, если они были установлены для проверки соосности, либо убедитесь, что болты крепления ослаблены (для последующей регулировки развала-схождения). Подготовьте домкрат для контролируемого спуска: установите его под силовую точку кузова (порог или подрамник), но не под рычаги подвески.

Порядок опускания

Плавно поднимите автомобиль домкратом на 1-2 см, чтобы снять нагрузку с подпорок.
Важно! Страхуйте подпорки от смещения рукой.
Извлеките обе подпорки, удерживая домкрат в рабочем положении.
Медленно опускайте домкрат, следя за движением рычагов подвески. Остановитесь, когда шины коснутся земли легким касанием.
Докрутите гайки ступиц динамометрическим ключом с усилием 100-120 Н·м (ориентируйтесь на мануал вашей модификации).
Полностью опустите автомобиль. Переместите его на ровную площадку для финальных работ.

Обязательные действия после опускания:

Установите колеса и затяните болты крест-накрест (момент: 110-130 Н·м).
Прокачайте рулевое управление: поверните руль от упора до упора 3-4 раза при заведённом двигателе.
Проверьте уровни жидкостей (тормозной, ГУР) на предмет протечек.
Выполните регулировку развалаGt;схождения.

Окончательная затяжка колесных болтов динамометрическим ключом

Установите колесо на ступицу аккуратно, совместив крепёжные отверстия с болтами или шпильками. Наживите все болты (или гайки) вручную до соприкосновения диска колеса со ступицей, исключая перекосы.

Предварительно подтяните крепёж диагональным методом ("звёздочкой") ключом с обычной трещоткой до плотного прилегания колеса. Это обеспечивает равномерное распределение нагрузки перед финальным моментом затяжки.

Этапы финальной затяжки

Настройте динамометрический ключ на значение момента, указанное в руководстве Ford Focus 2 (обычно 140 Н·м для моделей с крепежом М12 и 165 Н·м для М14). Проверьте, отключена ли блокировка шкалы.
Затягивайте каждый болт строго по схеме крест-накрест. Например, для 4-болтового колеса: 1→3→2→4 (где 1 – верхний болт, далее по часовой стрелке). Для 5-болтового: 1→3→5→2→4.
Прикладывайте усилие плавно до щелчка ключа. Прекращайте тянуть сразу после сигнала – перетяжка повреждает резьбу или деформирует диск.
Повторите проход по всей схеме 2-3 раза. Механизм ключа позволяет "дожёвывать" болты после срабатывания. Так достигается точная равномерность момента на всех крепежах.

Критические рекомендации:

Никогда не используйте ударные гайковёрты для финальной затяжки – только ручной динамометрический ключ!
Перед установкой очистите резьбу болтов и шпилек щёткой от грязи и коррозии.
Не смазывайте резьбу маслом или графитом без предписания производителя – это изменяет фактический момент трения.
Контролируйте момент затяжки перед каждым длительным выездом в течение первых 100 км после ремонта.

Проверка уровня жидкости гидроусилителя руля

Паркуйте автомобиль на горизонтальной поверхности. Запустите двигатель на 5–10 секунд, затем выключите – это распределит жидкость по системе. Держите руль в нейтральном положении во избежание некорректных показаний.

Откройте капот, найдите полупрозрачный бачок ГУР со значком руля (обычно слева от двигателя). Убедитесь, что на корпусе нет следов утечек – маслянистых подтёков или трещин.

Порядок проверки:

Протрите крышку и горловину бачка чистой ветошью от грязи
Открутите крышку (повернув против часовой стрелки)
Извлеките щуп, прикреплённый к крышке
Сотрите масло с щупа салфеткой
Верните щуп в бачок до упора без закручивания
Снова извлеките – уровень должен быть между метками MIN/MAX

Если уровень ниже MIN:

Долейте только жидкость PSF-3 (Ford WSS-M2C204-A2)
Используйте воронку во избежание пролива
Доведите уровень до середины между рисками

При запуске двигателя жидкость должна сохранять однородный цвет без пузырьков и пены. Бурое масло или запах гари указывают на необходимость замены через каждые 60 000 км пробега.

Тест люфта рулевого колеса на неподвижном авто

После установки новой рулевой тяги критически важно проверить люфт рулевого колеса при заглушённом двигателе. Этот тест помогает выявить избыточный свободный ход в рулевом механизме, который может свидетельствовать о неправильном монтаже компонентов или наличии скрытых дефектов в сопряжённых узлах.

Поставьте автомобиль на ровную площадку с включённым стояночным тормозом. Расположитесь на водительском месте и возьмитесь за руль в стандартном положении "9-3". Плавно покачивайте рулевое колесо влево-вправо с минимальным усилием, фиксируя момент начала сопротивления.

Методика оценки результатов

Замерьте свободный ход руля с помощью угломера или линейки на ободе рулевого колеса

Сравните полученные значения с техническими стандартами Ford Focus II:

Условие	Допустимый люфт
Норма для бензиновых модификаций	до 5° градусов
Норма для дизельных модификаций	до 7° градусов

При превышении значений проверьте:
- Момент затяжки крепления рулевой тяги (90-110 Нм)
- Соосность пыльников рулевой рейки
- Отсутствие перекоса шаровых шарниров

Важно! Измерения проводятся при установленных параллельно друг другу передних колесах. Люфт свыше нормы указывает на необходимость перепроверки монтажа или дефект смежных деталей (рулевая рейка, кардан рулевой колонки, подшипники ступиц).

Проверка хода руля при запущенном двигателе

После установки новой рулевой тяги критически важно проверить поведение руля при работающем двигателе. Заведите автомобиль и позвольте системе усилителя руля активироваться – это создаст реальные условия управления.

Медленно вращайте рулевое колесо от крайнего левого до крайнего правого положения. Контролируйте плавность хода: малейшие рывки или заедания указывают на проблемы с тягой или шарнирами. Обратите особое внимание на посторонние звуки (скрипы, стуки) в районе установки новой детали.

Точки контроля при проверке

Рабочее усилие: сопротивление повороту должно быть равномерным без "проседаний"
Самовозврат руля: после поворота колесо должно стремиться возвращаться в нейтральное положение
Люфты: зафиксируйте руль в центральном положении и резко покачайте его – стук недопустим

Проверьте соответствие развала-схождения колёс по характерным признакам: при движении по прямой машину не должно тянуть в сторону. Наличие увода требует незамедлительного посещения сервиса для регулировки углов установки колёс.

ВАЖНО: Все проверки выполняются только на обездвиженном автомобиле с включенным стояночным тормозом!

Пробная поездка на малой скорости

Проедьте 3-5 км на скорости до 40 км/ч по ровному участку дороги с минимальным трафиком. Держите руки свободно на руле, концентрируясь на обратной связи: отсутствие вибраций, посторонних стуков в передней подвеске и характерных щелчков при поворотах – главные индикаторы корректности установки. Любое подёргивание руля или увод автомобиля в сторону требуют немедленной остановки для проверки затяжки контргаек и фиксации тяг.

Выполните серию манёвров: плавные повороты руля вправо/влево при движении «змейкой», разворот на 180° на свободной площадке и торможение двигателем. Проверьте, сохраняется ли стабильность траектории после отпускания руля на прямом участке – самопроизвольное изменение направления указывает на ошибки в регулировке углов установки колёс.

Обязательные проверки после поездки:
1. Осмотр пыльников тяг на целостность
2. Контроль температуры шарниров (локальный перегрев = заклинивание)
3. Повторная протяжка всех резьбовых соединений

Важно: Даже при отсутствии отклонений запланируйте визит в сервис для контроля развала-схождения в течение 200 км пробега.

Проверка отсутствия стуков в передней подвеске

После установки новой рулевой тяги на Ford Focus 2 выполните статическую проверку затяжки всех резьбовых соединений. Убедитесь, что гайки крепления тяги к рулевой рейке и поворотному кулаку затянуты с рекомендованным моментом 50-60 Нм, а контргайки фиксирующих муфт плотно зафиксированы ключом. Проверьте целостность пыльников и отсутствие перекосов деталей.

Для динамической диагностики проведите тест-драйв по дороге с неровностями на низкой скорости (20-40 км/ч). Обратите внимание на звуки при преодолении препятствий и в поворотах. Отсутствие характерных металлических стуков подтвердит корректность установки. Если звуки сохраняются – переходите к углубленной проверке.

Методы выявления потенциальных проблем:

Тест покачивания руля: при заглушенном двигателе резко вращайте рулевое колесо влево-вправо с амплитудой 15-20 см. Попросите помощника проверить люфт в местах соединений.
Контроль точек крепления: поддомкратьте передок, возьмитесь за колесо в положениях "3 и 9 часов". Раскачивание с ощутимым стуком укажет на неисправность наконечника тяги или других элементов подвески.

Причина стука	Характер звука	Метод проверки
Недотянутые гайки	Глухие удары при старте/торможении	Повторный замер момента затяжки
Износ смежных узлов	Многократные щелчки в поворотах	Диагностика шаровых опор и сайлентблоков

Продолжайте движение 10-15 км, фиксируя поведение авто. Идеальный результат – отсутствие вибрации на руле и посторонних шумов при любом режиме эксплуатации, что подтвердит успешность замены.

Регулировка развал-схождения после замены рулевой тяги

После замены рулевой тяги на Ford Focus 2 регулировка развал-схождения обязательна. Новые тяги изменяют геометрию подвески, что приводит к неправильному положению колес. Отсутствие регулировки вызовет ускоренный износ резины и ухудшит курсовую устойчивость авто.

Эту процедуру проводят на профессиональном стенде в сервисном центре. Самостоятельная корректировка без оборудования невозможна – требуется точная компьютерная диагностика углов установки колес.

Порядок выполнения работ:

Убедитесь, что давление в шинах соответствует норме, подвеска и рулевое управление исправны, отсутствуют люфты.
Установите автомобиль на стенд развала-схождения, выполните калибровку оборудования по данным производителя для Ford Focus 2.
Мастер проводит замеры текущих параметров: развала, схождения, кастера. Данные выводятся на экран в виде графиков.
Корректировка выполняется вращением муфты на рулевой тяге. Для новых тяг часто требуется несколько циклов "замер-регулировка".
После достижения норм, указанных в спецификациях Ford, фиксируют контргайки тяг моментом 75-85 Нм.

Критические параметры для Ford Focus 2:

Схождение передних колес	-0°10' ± 0°10' (минус 10 угловых минут)
Развал передних колес	-0°55' ± 0°30'

Важно:

При регулировке руль должен быть отцентрирован строго по оси движения.
Проверьте углы установки задних колес – они влияют на переднюю ось.
Повторите проверку через 500-1000 км пробега.

Важность сход-развала для равномерного износа шин

Сход-развал (регулировка углов установки колес) является обязательной процедурой после замены рулевой тяги, рычагов подвески или других компонентов, влияющих на геометрию подвески и рулевого управления. Нарушение этих углов – развала (наклона колеса относительно вертикали) и схождения (взаимного наклона колес относительно друг друга в горизонтальной плоскости) – неизбежно приводит к неправильному контакту шин с дорожным полотном.

Без регулировки резко увеличивается сопротивление качению колес. Помимо повышенного расхода топлива, это создает критически неравномерную нагрузку на протектор шин. Определенные участки резины испытывают значительно большее давление и трение, вызывая локальный, интенсивный износ – характерное «запиливание» кромки протектора внутрь или наружу (зависит от типа нарушения). Такой износ не только сокращает ресурс дорогостоящей резины в разы, но и ухудшает управляемость, сцепление с дорогой (особенно на мокрой поверхности), увеличивает шумность.

Основные последствия неправильного сход-развала для шин:

Ускоренный износ: Резина стирается гораздо быстрее положенного срока.
Неравномерный ("пилообразный") износ: Проявляется как затирание одной части протекторного блока сильнее другой, например, внутренних или внешних кромок шины. Частый признак проблем со схождением.
Визг в поворотах: Возникает из-за проскальзывания перекошенной шины.
Ухудшение сцепления: Снижает безопасность на сухой и особенно мокрой/скользкой дороге, способствует аквапланированию.
Повышенный шум качения.

Виды анализов и их частота	Необходимое оборудование	Цели мероприятий
Плановое обслуживание сервисной системы	Контрольно-измерительные приборы	Проверка работоспособности узлов
Диагностика энергетического оборудования	Аналитические стенды	Выявление скрытых неисправностей
Оценка качества смазочных материалов	Лабораторное оборудование	Определение необходимости замены

Замена рулевой тяги напрямую влияет на угол схождения, так как именно тяги задают положение передних колес относительно продольной оси автомобиля. Новая тяга с другим размером или измененное положение наружного наконечника после установки с высокой вероятностью нарушает заводскую настройку схождения. Поэтому регулировка сход-развала на профессиональном стенде после любого вмешательства в рулевое управление или подвеску (включая замену рулевой тяги) является не рекомендацией, а жизненно необходимой процедурой для сохранения ресурса шин, обеспечения точной управляемости и активной безопасности вашего Ford Focus 2.

Повторная проверка затяжки через 500 км пробега

После замены рулевой тяги критически важно выполнить повторную проверку затяжки резьбовых соединений после пробега 400-600 км. За это время под воздействием вибраций и переменных нагрузок возможна естественная осадка компонентов, а также незначительное ослабление стопорних элементов. В рамках проверки разгрузите подвеску, установив автомобиль на ровную поверхность и придав колёсам прямое положение.

Основные точки контроля сосредоточены на:

Регулировочной муфте (стыковки тяги с наконечником) – затяните контрагайку моментом 40–50 Н·м
Болтах крепления рулевой тяги к рейке (М14) – соблюдайте момент 35–45 Н·м + угол доворота 30°
Гайке шарового шарнира тяги к ступичному рычагу (М18) – 50–60 Н·м

Дополнительно визуально осмотрите пыльники на целостность и проверьте положение защитных шайб.

Дополнительные рекомендации:

Не обрабатывайте узлы составами типа WD-40 до замера момента – это исказит данные.
При выявлении люфта в сайлент-блоках или шарнирах замените тягу повторно.
После процедуры проведите тест-драйв для выявления посторонних стуков и проверки сохранения угла установки колёс.

Плановый осмотр тяги при каждом ТО

Проверяйте состояние пыльников рулевых тяг при каждом техническом обслуживании автомобиля. Целью является выявление трещин, разрывов или следов утечки смазки – повреждения приводят к загрязнению шарниров и ускоренному износу. Контроль осуществляйте при полностью вывернутых колёсах для доступа к внутренней поверхности защитных чехлов.

Оцените люфт шарниров рулевых тяг с помощью покачивания рычагов в вертикальной и горизонтальной плоскостях. Фиксируйте малейшие стуки или несанкционированные перемещения: допустимый свободный ход не должен превышать 1,5 мм. Для точности диагностики пользуйтесь монтировкой, создавая рычажное усилие между тягой и сопряжёнными элементами подвески.

Критерии критического износа

Деформации корпуса: искривления, вмятины от ударов
Резьбовые повреждения: срывы витков, задиры на наконечниках
Коррозия: глубокое поражение металла в зоне резьбы

Параметр	Норма	Требует замены
Усилие вращения шарнира	Плавное, без заеданий	Чрезмерно лёгкое или тугое
Осевой люфт пальца	≤ 0.8 мм	> 1.5 мм

При обнаружении хотя бы одного дефекта из перечисленных рекомендована внеплановая замена тяги. Пренебрежение осмотром провоцирует ухудшение управляемости и повышает риск аварии из-за потери контроля над траекторией движения.

Признаки износа рулевых тяг Форд Фокус 2

Рулевые тяги обеспечивают точную передачу усилия от рейки к колесам, и их износ напрямую влияет на управляемость и безопасность автомобиля. Регулярная диагностика этого узла позволяет своевременно выявить неисправность.

Отсрочка замены изношенных тяг приводит к ускоренной порче смежных деталей подвески, дорогостоящему ремонту и потенциальной потере контроля на дороге. Распознавание характерных признаков критически важно для сохранения стабильного поведения машины.

Характерные симптомы неисправности:

Стук или глухие удары из передней подвески при проезде мелких неровностей, лежачих полицейских или выбоин.
Чрезмерный люфт рулевого колеса, сопровождающийся запаздыванием реакции колес («рысканием» передка).
Неравномерный износ протектора шин («пилообразная» форма беговой дорожки) даже при корректном сход-развале.
Вибрация руля на определенных скоростях (часто 60-90 км/ч), усиливающаяся в поворотах.
Самопроизвольный увод автомобиля в сторону при движении по прямой с отпущенным рулем.
Шумное гудение от передних колес, нарастающее при ускорении.
Тугие или «закусывающие» движения рулем при маневрировании на малой скорости.

Сезонная обработка резьбовых соединений на рулевой тяге

Перед установкой новой рулевой тяги критически важно обработать резьбу шарового пальца и тяги специальным антикоррозийным составом. В условиях российского климата с регулярным воздействием соли, воды и температурных перепадов незащищённая резьба быстро окисляется. Это вызывает закисание соединения, что в дальнейшем затруднит регулировку развала-схождения или замену детали при обслуживании.

Нанесите медную смазку или тефлоновый герметик исключительно на резьбовую часть, избегая контакта с конусным посадочным местом или резиновым пыльником. Основную область наконечника перед вкручиванием в тягу оставьте чистой – любая смазка здесь нарушит трение в конусе и приведёт к преждевременному люфту. Слой защиты должен быть тонким и равномерным, излишки удалите ветошью.

Практические секреты нанесения

Очистка резьбы: Используйте металлическую щётку или ветошь с WD-40 для удаления заводской консервационной смазки и возможного мусора
Выбор состава: Применяйте только составы с высоким содержанием меди (например, LiQUI MOLY Kupfer-Spray) или аэрозольные антифрикционные покрытия по металлу. Обычный графит или Литол не обеспечивают должной защиты от закипания
Техника нанесения: Распыляйте с расстояния 15-20 см либо наносите кистью, затем слегка прокрутите грани гайки для распределения состава вглубь витков
Особые точки: После затяжки контргайки нанесите каплю герметика на линию её прилегания к тяге – это предотвратит откручивание от вибраций

Материал	Температурный диапазон	Особенности применения
Медная смазка	-40°C до +110°C	Боится длительного воздействия промывочных жидкостей
Тефлоновый спрей	-30°C до +260°C	Образует прочную плёнку, подходит для тяг с регулировочной муфтой
Анаэробный герметик	-55°C до +150°C	Не применяется в зоне контакта резинового пыльника

Хранение старой рулевой тяги для сравнения при проблемах

Никогда не выбрасывайте старую рулевую тягу сразу после замены. Она послужит эталоном для диагностики возможных проблем с новой деталью или установкой. Сохраните её в сухом месте (гараж, кладовая), избегая контакта с влагой и агрессивными веществами.

Если возникнут подозрения на брак новой тяги или нетипичные симптомы (вибрация, люфт, неравномерный износ шин), сравните демонтированную деталь с заменённой. Особое внимание уделите:

Длине резьбовых участков – должна совпадать с точностью до миллиметра
Углам изгиба рычага – кривизна обязана соответствовать оригиналу
Состоянию шаровых шарниров – определите, была ли люфтом причина замены

Меры предосторожности при работе с подвеской

Работа с рулевой тягой требует неукоснительного следования правилам безопасности из-за высоких нагрузок на узлы подвески и риска критических последствий при ошибках. Пренебрежение этими нормами может привести к внезапной поломке во время движения и потере управления автомобилем.

Перед началом демонтажа обязательно убедитесь в наличии специализированных инструментов: динамометрического ключа для точной затяжки, надёжных домкратных подставок и противооткатных башмаков. Учтите, что ослабленные соединения при работающей подвеске создают неконтролируемые механические напряжения.

Подъём автомобиля: Используйте только промышленные подпорки после поднятия домкратом. Запрещено работать под машиной, опирающейся исключительно на домкрат – всегда дублируйте опорами.
Стабилизация кузова: Прежде чем ставить машину на подпорки, установите противооткатные башмаки под колёса оставшиеся на земле. Включите стояночный тормоз.
Средства защиты: Обязательно наденьте защитные очки и перчатки. При откручивании ржавых соединений возможно разлёт металлической стружки.
Контроль нагрузок: При вывешивании передних колёс обеспечьте снижение давления на рычаги подвески. Ослабляйте болты крепления тяги до полного снятия колеса с земли.
Правильная демонстрация: Пометить резьбу регулировочной муфты мелом перед разборкой. Используйте масло-растворитель для обработки резьбовых соединений заранее.
Подбор компонентов: Применяйте только тяги с сертификатом производителя. Сочетайте замену рулевых наконечников соответствующей пары.
Финишный контроль: После сборки проверьте отсутствие инструментов под машиной. Затяните все гайки с моментом, указанным в мануале Ford Focus 2 (для тяги обычно 35–50 Нм).

Обязательные пост-работы: Обязательно сделайте сход-развал на СТО. Отказ от регулировки приведёт к ускоренному износу шин и нестабильности рулевого управления.

Ошибки новичков при замене рулевой тяги и как их избежать

Неправильный демонтаж старой тяги – частая проблема. Приложив избыточное усилие к гайке шарового шарнира или резьбовому наконечнику, легко повредить резьбу или сместить защитный пыльник. Это усложнит установку новой детали или потребует замены смежных узлов.

Игнорирование предварительных замеров приводит к критичному нарушению развала-схождения. Без фиксации положения рулевой рейки и подсчёта оборотов при откручивании наконечника невозможно точно выставить новые тяги, что вызовет увод автомобиля и ускоренный износ шин.

Основные ошибки и профилактика

Срыв граней наконечника
Используйте только подходящий накидной ключ (обычно 18-19 мм) и шестигранник для фиксации пальца. Прикипевшие гайки обработайте проникающей смазкой WD-40 за 10-15 минут до работы.
Перетяжка гаек крепления
Соблюдайте момент затяжки: гайка шарового шарнира – 35-45 Н·м, стопорная гайка тяги – 50 Н·м. Применяйте динамометрический ключ вместо «на глаз».
Повреждение пыльника рулевой рейки
При демонтаже тяги убедитесь, что мощьф не касаетс€ защитного резинового гофра. Закройте резьбовой шток рейки чистой ветошью при длительной работе.
Неисправность смежных деталей
Обязательно проверьте люфт рулевых наконечников, состояние втулок стабилизатора и шаровых опор. Установка новой тяги при изношенных соседних узлах бесполезна.

Когда лучше доверить работу специалистам

Несмотря на возможность самостоятельной замены, рекомендовать доверить эту работу сервису стоит в нескольких ключевых случаях:

Отсутствие необходимого опыта и инструмента: Если вам не приходилось работать с подвеской или рулевым управлением ранее, отсутствует критически важный инструмент (типа съемника шаровых опор/тяг или мощного ключа).
Сложность откручивания элементов: Гайки шаровых опор, особенно на поворотных кулаках, часто прикипают. Попытки их открутить без надлежащего инструмента и навыка приводят к срыву граней или поломке.
Риск повреждения смежных компонентов: Неаккуратное приложение усилий при демонтаже старой тяги (например, при использовании монтировки или молотка) легко повреждает пыльники ШРУСов, сайлентблоки рычагов или сам поворотный кулак.

Регулировка развала-схождения после замены является неотъемлемой частью ремонта, и она корректно проводится только на стенде.

Ошибки при установке или регулировке тяг критически влияют на безопасность и ресурс других узлов:

Проблема	Последствие
Неправильная затяжка	Отворачивание гаек в пути, потерю управления.
Нарушение регулировки схождения	Быстрый износ покрышек до металла («съеденная» резина за сотни км)
Неточная установка	Увод автомобиля в сторону, снижение курсовой устойчивости
Недостаточная герметичность	Ускоренный износ новой тяги из-за попадания грязи

Оптимальное решение – выполнять замену рулевых тяг в сервисе, имеющем профессиональный инструмент для демонтажа, опыт работы с "прикипевшими" соединениями и стенд развала-схождения. Это гарантирует безопасность, точность и долгий срок службы новых деталей.

Список источников

Для обеспечения точности и достоверности рекомендаций по замене рулевой тяги на Ford Focus 2 использовались специализированные технические источники. Информация проверена на соответствие спецификациям модели и правилам техники безопасности.

Ниже представлены ключевые материалы, на которых основана инструкция. Они включают официальные документы производителя, руководства для механиков и проверенные практические ресурсы.

Руководства и техническая документация

Официальное руководство по ремонту Ford Focus II (2004-2010) – заводское издание с детальными схемами компонентов рулевого управления
Каталог запчастей Ford Motor Company – актуальные номера оригинальных деталей и требования к затяжным моментам
Сервисный бюллетень TSB 07-9-2 – спецификации процедур регулировки рулевых тяг для европейского рынка

Проверенные веб-ресурсы

Подробный гайд на FocusFan.ru – пошаговый разбор замены с фотографиями процесса
Видеоинструкция от канала "Гаражные решения" – демонстрация работ на автомобилях 2008-2011 годов выпуска
Обсуждения на форуме Ford Focus Club Russia – опыт владельцев по диагностике люфтов и подбору аналогов запчастей

Дополнительные материалы

ГОСТ Р 51709-2001 "Требования безопасности к техническому состоянию рулевого управления"
Методичка "Диагностика ходовой части" (издание Тольяттинского автотехникума, 2020)
