Передняя подвеска ВАЗ-2106 – критически важный узел, напрямую влияющий на управляемость, безопасность и комфорт эксплуатации автомобиля.
Постоянные нагрузки, удары от неровностей дороги и естественный износ приводят к выходу из строя ее компонентов, прежде всего рычагов, шаровых опор и сайлент-блоков, требуя своевременной диагностики, ремонта или замены.
Признаки неисправностей передней подвески "классики"
Эксплуатация автомобиля с неисправной передней подвеской ВАЗ-2106 не только ухудшает комфорт и управляемость, но и создает прямую угрозу безопасности. Своевременное выявление характерных симптомов позволяет избежать более серьезных повреждений и дорогостоящего ремонта.
Износ или поломка элементов подвески проявляются через ряд специфических признаков во время движения. Владельцу "классики" необходимо внимательно прислушиваться к поведению автомобиля и оперативно реагировать на появление следующих "сигналов".
Основные признаки износа или неисправности:
- Стуки и посторонние шумы: Глухие или металлические стуки, скрипы в передней части при проезде неровностей, поворотах или торможении. Чаще всего указывают на износ сайлентблоков рычагов, шаровых опор, втулок стабилизатора или ослабление креплений.
- Увод автомобиля в сторону: Машина самопроизвольно отклоняется от прямолинейного движения, требует постоянного подруливания. Причина часто кроется в нарушении углов установки колес (развал-схождение) из-за деформации рычагов, износа сайлентблоков или неисправности рулевых тяг.
- Вибрация руля: Дрожание рулевого колеса на определенных скоростях или при торможении. Может быть вызвано выходом из строя шаровых опор, износом ступичных подшипников, деформацией дисков или нарушением балансировки колес.
- Неравномерный износ шин: Появление "пятен" (пилообразный износ, "гребенка") или ускоренный износ внутренней/наружной части протектора передних колес. Является прямым следствием неправильного развала-схождения, вызванного износом элементов подвески.
- Раскачивание и "клевки": Чрезмерное раскачивание кузова после проезда неровностей, сильные "клевки" носом при торможении. Свидетельствуют о потере эффективности амортизаторов (масляные потеки на стойках – явный признак).
- Жесткий удар в кузов: Резкий, отдающий в руль или педали удар при наезде на небольшую неровность. Характерен для полного выхода из строя амортизатора или разрушения резинового отбойника.
- Люфт в подвеске: Ощутимый свободный ход элементов при покачивании автомобиля руками (требуется помощник) или проверке монтировкой на подъемнике.
Важно: Многие симптомы могут иметь несколько возможных причин. Точная диагностика на СТО или в условиях гаража (с подъемником, монтировкой для проверки люфтов) необходима для выявления конкретного неисправного узла перед началом ремонта или замены рычагов.
Необходимые инструменты для замены подвески ВАЗ-2106
Для качественного выполнения работ потребуется набор исправных инструментов. Отсутствие ключей нужного размера или приспособлений для запрессовки сайлентблоков приведет к невозможности завершения операции.
Подготовьте защитные средства: очки и перчатки обязательны. Учитывайте необходимость применения домкрата и страховочных подставок – работа под машиной без них смертельно опасна.
Основной набор инструментов
- Гаечные ключи: Набор рожковых (13, 14, 17, 19, 22 мм) и накидных ключей, торцевые головки тех же размеров с воротком и трещоткой.
- Специнструмент: Съемник шаровых опор (типа "вилка" или резьбовой), съемник для рулевых наконечников.
- Молотки: Кувалда (2-3 кг), молоток средний (500-800 г) и резиновая киянка.
- Монтировки: Две прочные монтировки разного размера для разъединения узлов.
- Пассатижи/плоскогубцы: Для стопорных колец и хомутов.
Дополнительное оборудование и материалы
- Подъемное оборудование: Гидравлический домкрат (5 тонн минимум), пара надежных страховочных подставок ("козлы").
- Прессовое оборудование: Гидравлический пресс или универсальный съемник/запрессовщик сайлентблоков (для замены втулок рычагов).
- Измерительный инструмент: Штангенциркуль, линейка, рулетка (для контроля геометрии).
- Расходники: WD-40 или аналогичная проникающая смазка, ветошь, графитовая смазка (для сборки), новые гайки и болты (часто не идут в комплекте с рычагами).
Запчасти для ремонта: подбор и проверка качества
Ключевыми компонентами для замены рычагов передней подвески ВАЗ-2106 являются сами рычаги (нижние/верхние), шаровые опоры, сайлентблоки, а также крепежные элементы. Качество этих деталей напрямую влияет на безопасность, управляемость и ресурс подвески. Несоответствие геометрии или прочности может привести к ускоренному износу, вибрациям и нарушению развала-схождения.
Контрафактные запчасти часто имеют видимые дефекты: неоднородность металла, слабую сварку, деформации, несоответствие посадочных размеров. Резиновые элементы сайлентблоков в подделках быстро растрескиваются, а шаровые опоры выходят из строя из-за люфтов или заклинивания. Экономия на качестве здесь недопустима.
Практические рекомендации
При выборе и проверке деталей руководствуйтесь следующими критериями:
- Производители:
- Оригинал: АО "АвтоВАЗ" (маркировка VAZ)
- Проверенные аналоги: "БелМаг", "SS20", "Трек", "Profit"
- Визуальный осмотр:
- Сварные швы – ровные без пор и наплывов
- Отсутствие коррозии и следов шпаклевки
- Четкая маркировка детали (штамповка, а не краска)
- Проверка подвижных узлов:
- Шаровая опора: плавный ход без заеданий, нулевой люфт
- Сайлентблоки: резина без трещин, плотная посадка в проушины
| Компонент | Параметры проверки | Типовые дефекты |
|---|---|---|
| Рычаг | Соосность крепежных отверстий, толщина металла (≥4 мм) | Перекошенные посадочные места, следы правки |
| Шаровая опора | Усилие поворота (20-80 Н·м), целостность пыльника | Люфт пальца, задиры на поверхности |
| Сайлентблок | Отсутствие отслоений резины от втулки | Неравномерная толщина резинового слоя |
Обязательно проверяйте сертификаты соответствия у продавца. Для ответственных узлов (шаровые, рычаги) требуйте предоставление заключений испытаний. При сомнениях в геометрии сравните новую деталь со снятым оригиналом – расхождение более 1,5 мм недопустимо.
Подготовка автомобиля к работам по подвеске
Установи автомобиль на ровную твердую поверхность (бетон, асфальт) и включи ручной тормоз. Для дополнительной фиксации под колеса задней оси установи противооткатные упоры (башмаки) или крупные камни. Переключи коробку передач в первую скорость (механическая КПП) или положение «Р» (автоматическая).
Демонтируй колеса с передней оси, предварительно ослабив болты крепления на стоящем автомобиле. После вывешивания передней части домкратом сними колеса полностью. Размести под лонжеронами или порогами страховочные опоры («козелки»), исключив работу только на домкрате. Убедись в стабильности положения авто перед началом работ.
Ключевые этапы подготовки
- Очистка соединений: Щеткой по металлу удали грязь с резьбовых участков (гаек шаровых опор, болтов стабилизатора, сайлентблоков). Обработай проблемные соединения проникающей смазкой (WD-40, «жидкий ключ»).
- Инструментарий:
- Набор рожковых/накидных ключей (13-22 мм)
- Головки с воротком и трещоткой
- Монтировка
- Съемник шаровых опор
- Динамометрический ключ
- Маркировка: Мелом или краской обозначь положение: регулировочных болтов кастера (на опорах стоек), развала (на резьбе рулевых наконечников), центровки руля (отметка на рулевой колонке).
| Элемент | Проверка при подготовке |
| Домкрат | Грузоподъемность ≥1т, исправность механизма |
| Страховочные опоры | Высота ≥300мм, целостность конструкции |
| Резьбовые соединения | Отсутствие сорванной резьбы на ответных частях |
Безопасность при демонтаже: установка упоров и страховка
Перед началом демонтажных работ с передней подвеской ВАЗ-2106 критически важно обеспечить устойчивое положение автомобиля. Установите противооткатные упоры («башмаки») под задние колеса с двух сторон, даже если машина стоит на ровной площадке. Это предотвратит неконтролируемое движение при приложении усилий к компонентам подвески.
Приподнимите переднюю часть домкратом только после фиксации задних колес. Никогда не работайте под автомобилем, опирающимся исключительно на домкрат! Обязательно установите под лонжероны или усиленные точки кузова надежные страховочные опоры (козелки). Проверьте их стабильность, слегка раскачав кузов руками перед началом демонтажа.
Ключевые меры безопасности при снятии рычагов
- Сброс напряжения пружин: Прежде чем откручивать шаровые опоры или сайлент-блоки рычагов, обязательно разгрузите подвеску. Для этого используйте специальный съемник пружин или поднимите нижний рычаг домкратом до выравнивания угла, затем медленно опустите его, контролируя распор.
- Контроль положения узлов: При отворачивании гаек шаровых опор и креплений стабилизатора поперечной устойчивости придерживайте рычаг рукой или используйте строп. Резкое смещение рычага под весом может привести к травме.
- Защита от падения: После полного отсоединения рычага от ступицы и поперечины, медленно опустите его вместе с пружиной (если она не снята заранее) на пол, избегая резких движений. Не допускайте провисания узлов на шлангах или проводах.
Помните, что пружины подвески хранят значительную энергию сжатия. Любая ошибка при их разборке без надлежащего оборудования чревата тяжелыми травмами. Если нет опыта или специнструмента – доверьте эту операцию профессионалам.
Снятие колеса с передней оси
Перед подъемом автомобиля установите противооткатные упоры под задние колеса и затяните стояночный тормоз. Убедитесь в наличии исправного домкрата грузоподъемностью не менее 1 тонны и страховочных подставок.
Ослабьте болты крепления колеса баллонным ключом на ½ оборота, не снимая их полностью. Проверьте устойчивость автомобиля на поверхности без уклонов.
Пошаговая процедура демонтажа
- Установите домкрат под штатное место на переднем лонжероне
- Поднимите автомобиль до отрыва колеса от земли на 3-5 см
- Подставьте страховочную опору под порог в зоне стойки амортизатора
- Окончательно выверните все болты крепления колеса
- Аккуратно снимите колесо с направляющих шпилек ступицы
Важно: Никогда не работайте под автомобилем, опирающимся только на домкрат. Обязательно используйте дублирующие опоры для предотвращения падения.
Демонтаж тормозного суппорта и тормозного диска ВАЗ-2106
Перед началом демонтажа зафиксируйте автомобиль стояночным тормозом, подложите противооткатные упоры под задние колеса. Ослабьте затяжку болтов крепления передних колес, приподнимите переднюю часть домкратом и установите на надежные опоры. Снимите соответствующее колесо.
Проверьте состояние тормозного шланга суппорта. При необходимости отсоединения шланга (например, для полной замены суппорта) подготовьте емкость для сбора тормозной жидкости и иммобилизуйте педаль тормоза. Если шланг остается на суппорте – убедитесь в отсутствии его натяжения при перемещении узла.
Последовательность работ
Снятие тормозного суппорта:
- Отверните два болта крепления суппорта к поворотному кулаку (расположены с тыльной стороны).
- Аккуратно снимите суппорт в сборе с кронштейном, направляющими пальцами и колодками.
- Подвесьте суппорт на проволоке к пружине или элементу кузова. Не допускайте его зависания на тормозном шланге!
Снятие тормозного диска:
- Снимите стопорный винт (если присутствует), фиксирующий диск на ступице (часто требует ударного инструмента из-за прикипания).
- Снимите тормозной диск со ступицы. При затруднении – аккуратно постучите резиновым молотком по фланцу диска, чередуя точки удара.
- Очистите посадочную поверхность ступицы от грязи и ржавчины металлической щеткой.
Ключевые моменты:
| Элемент | Тип крепежа | Примечание |
| Болты суппорта | Головка на 17 мм | Часто закисшие, требуют усилия |
| Стопорный винт диска | Шлиц PH3 / Torx T30 | Может отсутствовать или быть поврежденным |
| Тормозной диск | Посадка на ступицу | Проверьте биение при установке нового |
Отсоединение рулевой тяги от поворотного кулака
Перед началом работ установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными башмаками и поднимите переднюю часть домкратом. Обязательно поставьте под пороги надежные опоры (козлы), снимите колесо с нужной стороны для обеспечения доступа к узлу.
Очистите резьбовую часть наконечника рулевой тяги и гайку крепления от грязи металлической щеткой. Обработайте соединение проникающей смазкой (WD-40 или аналогичной) и выждите 10-15 минут для облегчения откручивания.
Последовательность операций:
- Зафиксируйте пассатижами шток наконечника рулевой тяги, предотвращая его проворачивание.
- Сорвите контргайку ключом на 22 мм, удерживая шток вторым ключом или пассатижами.
- Снимите контргайку полностью, освободив резьбовую часть наконечника.
- Вставьте съемник шаровых опор между поворотным кулаком и корпусом наконечника. Плотно затяните центральный шпиндель съемника.
Важно: Не пытайтесь выбивать наконечник молотком – это повредит пыльник и резьбу. Если съемник не справляется, повторно обработайте соединение смазкой и аккуратно увеличьте усилие. При коррозии прогрейте узел строительным феном (не используйте открытое пламя!).
| Тип съемника | Особенности применения |
|---|---|
| Вилочный (лопастной) | Требует аккуратного позиционирования, может повредить пыльник при неправильной установке |
| Резьбовой (шпилечный) | Наиболее безопасный вариант, создает равномерное давление без перекосов |
- После снятия наконечника закройте резьбу защитным колпачком или чистой ветошью.
- Осмотрите пыльник рулевой тяги – при трещинах или разрывах деталь подлежит замене.
- Перед обратной установкой очистите посадочное отверстие в поворотном кулаке от коррозии.
Освобождение шаровой опоры от рычага подвески
Открутите гайку пальца шаровой опоры, оставив 2-3 витка резьбы для предотвращения срыва. Установите съемник, зацепив его захватом за палец, а упором в рычаг. Медленно затягивайте съемник, создавая давление, пока палец не выйдет из посадочного отверстия рычага.
При отсутствии съемника вставьте монтажную лопатку между рычагом и поворотным кулаком. Нагружая лопатку, одновременно наносите резкие удары молотком по боковой поверхности уха рычага в зоне посадочного гнезда. Вибрация и усилие рычага освободят палец. Избегайте деформации рычага и повреждения пыльника опоры.
Дополнительные рекомендации
Если гайка не откручивается из-за коррозии, обработайте резьбовое соединение проникающей смазкой типа WD-40 и выждите 10-15 минут. При сорванной грани гайки используйте торцеголовку с экстрактором или аккуратно срежьте гайку болгаркой, защитив глаза очками.
Необходимый инструментарий:
- Съемник шаровых опор - для безопасного выпрессовывания пальца
- Набор головок с воротком и удлинителем
- Молоток (желательно с бойком из мягкого металла)
- Монтажная лопатка или прочный монтирок
- Проникающая смазка и ветошь
- Защитные очки
Выпрессовка ступицы съемником
Для демонтажа ступицы потребуется гидравлический съемник типа "гармошка" или винтовой съемник с силовым винтом и захватами. Предварительно снимите стопорное кольцо подшипника, открутите гайку крепления ступицы и снимите тормозной диск вместе с суппортом, предварительно зафиксировав его проволокой, чтобы не повредить тормозной шланг.
Установите съемник так, чтобы центральный упор упирался в торец шпильки ступицы или цапфы, а лапы захватывали заднюю часть ступицы. Прикладывайте усилие плавно, контролируя параллельность положения элементов. Ступица должна выйти из посадочного места без перекосов – в противном случае возможна деформация поворотного кулака.
Последовательность работ
- Фиксация съемника: Заведите лапы за ступицу, убедитесь в симметричном захвате и отсутствии перекоса.
- Приложение усилия: Проворачивайте центральный винт съемника равномерно, без рывков. При заедании обработайте соединение WD-40.
- Контроль процесса: Следите за движением ступицы – она должна выходить строго вдоль оси цапфы. Прекратите выпрессовку при появлении резонансной вибрации.
- Извлечение: После сдвига ступицы на 3-5 мм снимите съемник и завершите демонтаж ударами молотка через медную или алюминиевую проставку.
Важно: Запрещается использовать монтажную лопатку или клинья – это приводит к разрушению подшипника и повреждению посадочных поверхностей. Перед установкой новой ступицы очистите посадочное гнездо в поворотном кулаке от коррозии и загрязнений.
Демонтаж стабилизатора поперечной устойчивости
Обеспечьте надежную фиксацию автомобиля на подставках (козлах) после подъема домкратом и снятия передних колес. Подготовьте необходимый инструмент: ключи на "13", "17", "19", возможно потребуется молоток и монтировка.
Осмотрите состояние стоек стабилизатора (тяг), резиновых втулок и кронштейнов крепления к кузову, чтобы заранее определить изношенные детали, подлежащие замене. Демонтаж начинайте с отсоединения стоек стабилизатора от нижних рычагов подвески.
Последовательность работ:
- Отсоединение стоек (тяг) стабилизатора:
- Найдите место крепления стойки стабилизатора к нижнему рычагу подвески (обычно соединено болтом и гайкой).
- Ключом на "17" удерживайте головку болта стойки с внутренней стороны рычага.
- Ключом на "19" открутите контргайку со стороны стойки стабилизатора. Возможно потребуется снять защитный колпачок.
- Выбейте болт из проушины рычага молотком (можно использовать бородок), освобождая конец стойки.
- Повторите операцию для второй стойки с другой стороны автомобиля.
- Отсоединение кронштейнов крепления стабилизатора к кузову:
- Найдите кронштейны (обычно два), прижимающие резиновые втулки стабилизатора к лонжеронам кузова.
- Ключом на "13" (реже на "10") открутите два болта крепления каждого кронштейна.
- Снимите кронштейны. Будьте готовы, что стабилизатор под собственным весом может опуститься вниз.
- Снятие стабилизатора:
- Аккуратно отведите стабилизатор вниз и в сторону от передней подвески.
- Извлеките стабилизатор поперечной устойчивости из под автомобиля, протащив его вперед или назад между элементами подвески и рулевыми тягами. Действуйте осторожно, чтобы не повредить смежные узлы.
- Снимите резиновые втулки со штанги стабилизатора. Осмотрите их на предмет трещин, разрывов и чрезмерного износа.
Важно: Перед установкой нового или отремонтированного стабилизатора обязательно очистите посадочные места кронштейнов на кузове от грязи и ржавчины. Осмотрите штангу стабилизатора на предмет отсутствия деформаций и трещин.
Снятие пружины со стойки подвески
Перед демонтажем пружины обязательно установите стяжки для сжатия. Расположите минимум две стяжки диаметрально противоположно, равномерно затягивая их ключом до полного снятия нагрузки с опорных чашек. Никогда не работайте без стяжек – пружина содержит опасную энергию сжатия.
После обездвиживания пружины стяжками, зафиксируйте шток амортизатора шестигранником. Отверните гайку крепления верхней опоры стойки, используя торцевой ключ. Снимите последовательно: верхнюю опору с подшипником, резиновую подушку и отбойник. Контролируйте положение стяжек во избежание соскальзывания.
Порядок демонтажа
- Сожмите пружину стяжками до свободного хода в опорах
- Удерживая шток амортизатора, открутите гайку верхней опоры
- Снимите опорный подшипник и резиновые демпферы
- Аккуратно выньте пружину со стойки вместе со стяжками
- Ослабляйте стяжки только после извлечения пружины из рабочей зоны
| Опасные ошибки | Последствия |
|---|---|
| Демонтаж без стяжек | Травмирование от разлета деталей |
| Неравномерное сжатие | Перекос и повреждение витков |
| Ослабление стяжек до снятия | Неконтролируемое распрямление |
Важно: При установке новой пружины убедитесь в совпадении характеристик (маркировка витков, диаметр проволоки). Нижний виток должен плотно прилегать к чашке кулака, верхний – к резиновой подушке без перекосов.
Выкручивание растяжек крепления рычагов
Ослабьте гайку крепления растяжки к лонжерону кузова, используя ключ на 19. Удерживайте головку болта от проворачивания вторым ключом, так как резьба часто прикипает. При сильной коррозии обработайте соединение проникающей смазкой за 10-15 минут до работы.
Снимите резиновую подушку с кронштейна лонжерона, аккуратно поддев её монтажной лопаткой. Осмотрите втулки растяжки на наличие трещин и расслоений – при любых дефектах деталь подлежит замене. Зафиксируйте положение растяжки перед полным выкручиванием, чтобы избежать смещения рычага.
Порядок демонтажа растяжек
- Выкрутите болт крепления растяжки к переднему рычагу (ключ на 17)
- Извлеките шайбы и стопорные пластины, отметив их ориентацию
- Снимите резиновую втулку с пальца рычага, проверив её эластичность
- Выбейте палец растяжки из кронштейна лонжерона молотком через медную проставку
Важно: не прикладывайте ударные нагрузки к резьбовым частям болтов – повреждённые крепления потребуют замены. При заклинивании пальца используйте съёмник шаровых опор, предварительно прогрев кронштейн строительным феном до 150°C.
| Тип крепежа | Размер ключа | Момент затяжки (после сборки) |
| Болт лонжерона | 19 мм | 70-85 Н·м |
| Болт рычага | 17 мм | 60-75 Н·м |
Перед установкой новых растяжек обязательно очистите посадочные места в кронштейнах от грязи и ржавчины металлической щёткой. Смажьте внутренние поверхности втулок графитовой смазкой для предотвращения скрипов.
Извлечение старых рычагов передней подвески ВАЗ-2106
После снятия колеса и отключения стабилизатора поперечной устойчивости, приступайте к отсоединению рычага от поворотного кулака. Выбейте молотком и съемником палец верхней шаровой опоры, предварительно открутив гайку крепления. Аналогично удалите палец нижней шаровой опоры, используя монтировку для разжатия соединения при необходимости.
Открутите болты крепления кронштейна рычага к лонжерону кузова. Обратите внимание на расположение регулировочных шайб позади задней проушины – аккуратно соберите их, запомнив количество и порядок установки. Ослабьте гайку на оси растяжки (реактивной тяги), соединяющей два рычага, но не снимайте полностью.
Ключевые этапы демонтажа:
- Снимите растяжку, полностью выкрутив гайку и выбив палец из проушин рычагов молотком
- Извлеките передний рычаг, потянув его вниз и вперед, освобождая кронштейн из посадочного места в лонжероне
- Выведите задний рычаг наружу, манипулируя им для вывода из-под тормозного суппорта и рулевой тяги
Важно: При выбивании шаровых пальцев используйте съемник "грибок" – прямое воздействие молотком повреждает резьбу. Если пальцы закисли, обработайте соединения проникающей смазкой WD-40 за 10-15 минут до демонтажа.

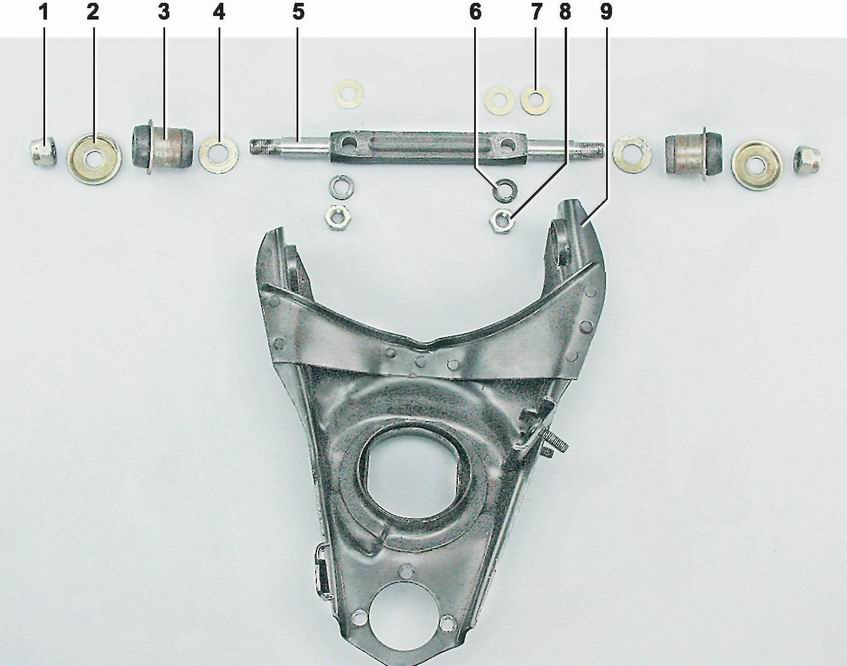

Подготовка новых рычагов к установке
Тщательно осмотрите новые рычаги на предмет механических повреждений, коррозии и дефектов литья. Проверьте состояние резьбовых отверстий для крепежных болтов и шаровых опор – они должны быть чистыми, без заусенцев.
Убедитесь в наличии и целостности всех компонентов: сайлент-блоков, пыльников шаровых опор, стопорных колец и технологических заглушек. Отсутствие даже одного элемента сделает монтаж невозможным.
Последовательность операций
- Очистка поверхностей
- Удалите консервационную смазку с металлических частей ветошью, смоченной в уайт-спирите
- Обезжирьте посадочные места под сайлент-блоки и шаровые опоры
- Подготовка шарниров
- Проверьте плавность хода шаровой опоры – заеданий и люфтов быть не должно
- Наполните шаровые опоры смазкой ШРБ-4 через пресс-масленки до выхода свежего состава из уплотнений
- Убедитесь в правильной посадке пыльников (отсутствие перекосов)
- Обработка крепежа
- Резьбу новых болтов и шпилек обработайте графитной смазкой
- Проведите калибровку резьбы метчиком/плашкой при обнаружении дефектов
Установка втулок и сайлент-блоков в рычаги
Перед установкой новых сайлент-блоков и втулок тщательно очистите посадочные места в рычагах от грязи, ржавчины и остатков старых резинотехнических изделий. Используйте металлическую щетку, наждачную бумагу или пескоструйную обработку, добиваясь гладкой поверхности без задиров. Убедитесь в отсутствии деформаций отверстий.
Смажьте внутренние поверхности проушин рычагов и наружные обоймы новых сайлент-блоков мыльным раствором или специальной смазкой на силиконовой основе. Это снизит трение и облегчит запрессовку. Никогда не применяйте минеральные масла или солидол – они разрушают резину.
Технология запрессовки
- Установите рычаг на жесткую опору (тиски с защитными накладками или станину пресса).
- Правильно сориентируйте сайлент-блок:
- Металлическая втулка должна располагаться строго соосно отверстию рычага.
- Фланец наружной обоймы плотно прижимается к торцу проушины без перекосов.
- Запрессовывайте детали только с помощью оправки подходящего диаметра и гидравлического пресса. Усилие прикладывайте строго по оси сайлент-блока.
- Контролируйте процесс: резиновая часть не должна выпирать за пределы обоймы, а фланец – деформироваться.
Важно:Запрещается использование ударных инструментов (молотка, кувалды) – это повреждает структуру резины и деформирует металлические элементы. После запрессовки проверьте легкость вращения внутренней втулки относительно рычага – небольшое усилие допустимо, заклинивание недопустимо.
| Компонент | Типовые неисправности при ошибках монтажа |
|---|---|
| Сайлент-блок | Разрыв резины, смещение обоймы, преждевременный износ |
| Втулка | Заклинивание, перекос, повреждение резьбы |
Установите рычаги на автомобиль в соответствии с обратной последовательностью снятия. Обязательно затяните пальцы крепления к кронштейнам кузова и поворотным кулакам с моментом, указанным в руководстве по ремонту (обычно 70-90 Н·м для пальцев), только после полной загрузки подвески весом машины.
Монтаж новых рычагов на крепежные растяжки
Установите новые рычаги на крепежные растяжки, совместив монтажные отверстия на рычагах с проушинами растяжек. Временно зафиксируйте соединение болтами, не затягивая гайки окончательно – это потребуется для последующей регулировки углов установки колес.
Наденьте резинометаллические шарниры (сайлентблоки) на оси растяжек, предварительно смазав их мыльным раствором или специальной смазкой для облегчения процесса. Убедитесь, что сайлентблоки полностью сели в посадочные места без перекосов.
Ключевые этапы сборки
- Фиксация растяжек: Притяните кронштейны растяжек к лонжеронам кузова штатными болтами, используя динамометрический ключ для соблюдения момента затяжки (68-84 Н·м).
- Соединение с поворотным кулаком: Вставьте шаровые опоры рычагов в посадочные гнезда кулаков, закрепите пальцы гайками (момент затяжки 80-100 Н·м) и застопорите их новыми шплинтами.
- Регулировка растяжек: Ослабьте контргайки на резьбовых концах растяжек. Вращением муфт добейтесь расстояния 750±1 мм между центрами болтов крепления растяжек к кузову.
Проверьте соосность отверстий всех соединений перед окончательной затяжкой. Установите колеса, опустите автомобиль и прокачайте подвеску, несколько раз нажав на передние крылья. Только после этого окончательно затяните все гайки крепления рычагов к растяжкам с рекомендованным моментом (50-70 Н·м для болтов растяжек, 80-100 Н·м для шаровых опор).
| Элемент | Момент затяжки (Н·м) |
|---|---|
| Болты кронштейнов растяжек | 68-84 |
| Гайки шаровых опор | 80-100 |
| Соединения рычаг-растяжка | 50-70 |
Сборка стойки с пружиной и установка на место
Соберите стойку, предварительно установив на амортизатор опорный подшипник и чашку. Сожмите пружину специальным съемником, обеспечив безопасную фиксацию. Аккуратно наденьте пружину на амортизатор, контролируя совпадение витков с посадочными местами на верхней и нижней чашках. Убедитесь, что концы крайних витков пружины правильно упираются в технологические выступы чашек.
Смонтируйте верхнюю опору с резиновым буфером отбоя и защитным чехлом. Наденьте верхнюю чашку и установите новую гайку крепления штока амортизатора. Затяните гайку динамометрическим ключом с усилием 35-45 Н·м, удерживая шток шестигранником под защитным колпачком. После затяжки снимите съемник пружин.
Установка стойки на автомобиль
- Поднимите собранную стойку и введите шток амортизатора в отверстие верхнего опорного кузова
- Совместите нижнюю проушину стойки с крепежным отверстием поворотного кулака
- Установите болт крепления стойки к кулаку и временно наживите гайку
- Закрепите верхнюю опору тремя гайками к кузову, равномерно затягивая их крест-накрест
- Окончательно затяните нижний болт стойки к кулаку с моментом 70-90 Н·м
- Соедините поворотный кулак с рулевой тягой, затянув гайку шплинтом
Проверьте правильность положения всех компонентов. Обязательно установите защитный колпачок на шток амортизатора для предотвращения коррозии. После установки обеих стоек выполните регулировку углов установки колес.
Подсоединение шаровой опоры к поворотному кулаку
После установки новой шаровой опоры в рычаг подвески и затяжки ее болтов с требуемым моментом, переходят к соединению с поворотным кулаком. Шаровая опора фиксируется в проушине кулака посредством пальца, который проходит через отверстия обеих деталей.
Перед соединением тщательно очистите посадочное отверстие поворотного кулака от грязи и старой смазки. Убедитесь в отсутствии задиров и коррозии на поверхностях пальца шаровой опоры и отверстия кулака, которые могут помешать свободному ходу соединения.
Порядок сборки соединения
- Смажьте палец шаровой опоры и внутреннюю поверхность проушины поворотного кулака тонким слоем Литол-24 или аналогом.
- Совместите отверстие поворотного кулака с пальцем шаровой опоры, аккуратно наживите новую гайку пальца вручную.
- Затяните гайку моментом 70-86 Н·м (7-8.8 кгс·м) с помощью динамометрического ключа.
- Наденьте на гайку новую шайбу-стопор и загните ее усики в торец гайки минимум на двух противоположных гранях.
Контролируйте усилие поворота шаровой опоры в кулаке после затяжки – палец должен проворачиваться без заеданий, но с небольшим сопротивлением. При возникновении люфта или чрезмерного трения замените узел.
| Компонент | Параметр | Значение |
|---|---|---|
| Гайка пальца | Момент затяжки | 70-86 Н·м |
| Шайба стопорная | Тип | 2108-3103030 |
| Смазка | Тип | Литол-24 |
Не используйте старую стопорную шайбу или гайку – это гарантированно приведет к самоотвинчиванию соединения. После сборки проверьте отсутствие контакта пальца с пыльником рулевой тяги при полном ходе подвески.
Установка ступицы и тормозной системы
Наденьте ступицу на шейки поворотного кулака, совместив шлицы с полуосью. Установите новую стяжную гайку и затяните ее динамометрическим ключом с моментом 18-20 кгс·м, контролируя свободное вращение ступицы без люфта. Забейте стопорную шайбу в паз гайки и загните ее усики на грани.
Смонтируйте тормозной диск на ступицу через направляющие втулки, зафиксируйте его двумя винтами. Установите суппорт в сборе с колодками на поворотный кулак, совместив направляющие пальцы с отверстиями скобы. Вверните болты крепления суппорта с моментом 7-10 кгс·м.
Подключение тормозных элементов
Выполните присоединение тормозного шланга к суппрорту, затянув гайку ключом на 14-17 Н·м. Обязательно замените медные шайбы для предотвращения утечки тормозной жидкости. Прокачайте контур согласно схеме:
- Наденьте шланг на штуцер прокачки
- Откройте штуцер на ½ оборота
- Нажмите педаль тормоза до упора
- Заверните штуцер после прекращения пузырьков
Контрольные параметры:
| Момент затяжки гайки ступицы | 18-20 кгс·м |
| Момент затяжки болтов суппорта | 7-10 кгс·м |
| Момент затяжки штуцера шланга | 14-17 Н·м |
Проверьте уровень тормозной жидкости в бачке и отсутствие подтеков на соединениях. Перед движением произведите несколько резких торможений на малой скорости для притирки колодок.
Регулировка сход-развала после замены рычагов
Замена рычагов передней подвески неизбежно нарушает установленные заводом углы положения колес. Даже при аккуратной установке новых деталей геометрия подвески изменяется из-за допусков в размерах рычагов и мест их крепления. Без последующей регулировки это приведет к ускоренному износу резины и ухудшению управляемости автомобиля.
Регулировку проводят на специальном стенде, проверяя три ключевых параметра: схождение колес, угол их наклона в вертикальной плоскости (развал) и угол продольного наклона оси поворота (кастер). Основное внимание уделяется схождению, так как его корректировка возможна непосредственно на ВАЗ-2106 путем вращения рулевых тяг.
Порядок и особенности регулировки
Процесс включает обязательные этапы:
- Контроль давления в шинах (должно соответствовать норме)
- Проверка состояния сайлент-блоков, шаровых опор и рулевых наконечников
- Установка автомобиля на ровную платформу с имитацией дорожного просвета
- Измерение текущих углов установки колес
- Корректировка параметров по данным стенда
Нормативные значения для ВАЗ-2106:
| Схождение | 0±1 мм (или 0°05'±0°10') |
| Развал | 0°30'±0°30' |
| Кастер | 3°30'±0°30' |
Важно: Регулировку развала и кастера выполняют только при наличии регулировочных шайб в болтах крепления амортизаторной стойки к поворотному кулаку. Если шайбы отсутствуют или их толщины недостаточно, потребуется замена крепежных болтов.
После регулировки обязательна пробная поездка с последующей проверкой затяжки всех резьбовых соединений подвески. Игнорирование этой процедуры приведет к неравномерному износу протектора (типичные признаки - "пилообразный" износ по краям), уводу автомобиля в сторону при движении по прямой и повышенной нагрузке на рулевое управление.
Проверка работоспособности подвески на ходу
После замены рычагов передней подвески ВАЗ-2106 обязательна проверка в движении. Начните тест на ровном безопасном участке дороги с минимальной скоростью 20-30 км/ч, постепенно увеличивая нагрузку на подвеску. Контролируйте поведение автомобиля при разных режимах движения.
Обращайте внимание на посторонние звуки, вибрации кузова и отклонения от траектории. Используйте участки дороги с разным покрытием: асфальт, грунт, мелкие неровности. Избегайте резких маневров на начальном этапе проверки.
Ключевые аспекты контроля
Диагностика на прямой траектории:
- Отпустите руль на скорости 50-60 км/ч – автомобиль не должен уводить в сторону
- Отсутствие вибрации рулевого колеса при разгоне до 80 км/ч
- Проверка реакции на продольные неровности (швы, рельсы)
Тестирование в динамических режимах:
- Плавное торможение со скорости 60 км/ч – отсутствие рыскания
- Объезд препятствий с переменой полосы – контроль возврата колес в исходное положение
- Проезд волнообразных неровностей – демпфирование без "пробоев"
| Симптом | Возможная неисправность |
| Стук при проезде ям | Износ втулок или шаровых опор |
| Авто "приседает" при торможении | Неисправность амортизаторов |
| Виляние задней оси | Люфт реактивных тяг |
Важно: после замены деталей подвески проверьте затяжку всех резьбовых соединений через 500 км пробега. При выявлении отклонений проведите повторную диагностику на СТО.
Список источников
Для подготовки материала по ремонту и замене передней подвески ВАЗ-2106 использовались специализированные технические руководства и проверенные практические пособия.
Ниже приведены ключевые источники, содержащие детальные схемы, спецификации и пошаговые процедуры работ:
- Официальное руководство по ремонту автомобилей ВАЗ-2101–2107 издательства «Третий Рим»
- Практическое пособие «Подвеска автомобиля. Устройство, обслуживание, ремонт» (автор С. Корниенко)
- Сборник технических нормативов «ВАЗ-2106. Каталог деталей» (АО «АвтоВАЗ»)
- Статьи из специализированного журнала «За рулём» (раздел «Автосервис»)
- Методические рекомендации «Регулировка и диагностика ходовой части ВАЗ классических моделей» (НИИАТ)
- Рабочая тетрадь «Слесарь по ремонту автомобилей» (проф. издательство для СПО)
