Замена сцепления в коробке передач DSG-7

Статья обновлена: 18.08.2025

Роботизированная коробка передач DSG-7 с двумя сцеплениями обеспечивает молниеносное переключение скоростей и повышенную топливную экономичность. Однако ресурс её фрикционных узлов ограничен, что рано или поздно приводит к необходимости замены сцепления.

Износ дисков проявляется характерными симптомами: рывками при старте, вибрацией на малых скоростях, пробуксовками и ошибками в бортовом компьютере. Игнорирование этих признаков провоцирует ускоренную деградацию мехатроника и корзины.

Процедура замены требует специализированного оборудования и точной калибровки. Неправильная адаптация ведёт к преждевременному выходу из строя нового комплекта. При выборе запчастей критически важно учитывать модификацию трансмиссии: DQ200 для 1.6-литровых двигателей и 0CW/0DL для силовых агрегатов 1.4 TSI существенно различаются по конструкции.

Необходимые инструменты и комплектующие для замены сцепления DSG-7

Замена сцепления на коробке передач DSG-7 требует точного подбора комплектующих и применения специализированного инструментария. Использование неподходящих компонентов или оборудования может привести к некорректной работе трансмиссии и преждевременному выходу узла из строя.

Работы выполняются после демонтажа коробки передач, что предполагает наличие подъемника или смотровой ямы. Строгое соблюдение регламента установки и процедуры адаптации нового сцепления критически важно для дальнейшей безотказной эксплуатации агрегата.

Основные комплектующие

Комплект сцепления (диски пакета DQ200): Оригинальный (VW/Audi) или качественный аналог (LUK, Sachs), включающий ведомые диски, нажимной диск, выжимной подшипник.
Комплект болтов крепления коробки к двигателю: Одноразовые болты (требуют обязательной замены).
Прокладка поддона DSG-7: Для замены трансмиссионной жидкости.
Трансмиссионное масло: Спецификация VW G 052 529 A2 (обычно ~1.7 литра).
Фильтр масляный DSG-7: Сменный элемент.
Герметик: Для поддона (при отсутствии сменной прокладки с заводским герметиком).

Специальный инструмент

Опорная балка двигателя: Для фиксации силового агрегата при снятии КПП.
Трансмиссионная стойка: Для безопасного съема, удержания и установки коробки.
Направляющие штифты: Для центровки коробки при установке на двигатель.
Приспособление для фиксации маховика (VW T10352 или аналог): Блокирует вращение.
Съемник стопорного кольца выжимного подшипника: Узкоспециализированный инструмент.
Динамометрический ключ: Обязателен для затяжки ответственных соединений с точным моментом.
Адаптер VCDS / ODIS: Для проведения адаптации сцепления после замены.

Дополнительные расходные материалы

Очиститель тормозов / контактов: Для обезжиривания поверхностей.
Ветошь.
Перчатки нитриловые.

Демонтаж коробки передач: последовательность действий

Подготовьте рабочее пространство: установите автомобиль на подъемник или смотровую яму, зафиксируйте колеса противооткатными башмаками. Отсоедините минусовую клемму аккумулятора для обесточивания системы. Демонтируйте элементы, ограничивающие доступ к коробке: воздуховод воздушного фильтра, аккумулятор с площадкой, ECU (при необходимости), защиту двигателя.

Снимите стартер, отсоединив электрические разъемы и крепежные болты. Ослабьте хомут и демонтируйте гофру воздушного фильтра, освобождая пространство над КПП. Отключите все электрические разъемы на коробке передач: датчики частоты вращения входного/выходного валов, датчик температуры масла, разъем мехатроника (роботизированного модуля).

Ключевые этапы демонтажа

Отсоединение приводов:
- Выпрессуйте ШРУСы из коробки передач через технологические отверстия, используя съемник
- Отсоедините тягу переключения передач и трос акселератора от рычагов КПП
Поддержка силового агрегата:
- Установите опорную стойку под двигатель через деревянный брусок
- Закрепите коробку передач стропой на кран-балке или трансмиссионной подставке
Демонтаж креплений:
- Открутите болты кронштейна коробки к блоку двигателя
- Снимите переднюю и заднюю опоры КПП, отметив положение регулировочных шайб
- Выкрутите нижние болты крепления коробки к двигателю (со стороны колес)

Сдвиньте коробку передач по направляющим штифтам для разъединения с двигателем на 10-15 мм. Проверьте отсутствие оставшихся соединений: трубки гидросистемы охлаждения мехатроника, кронштейны проводки. Равномерно распределите усилие при снятии – коробка подается вперед с одновременным опусканием задней части. После полного отделения от двигателя плавно опустите КПП вниз, контролируя положение первичного вала и строповочного оборудования.

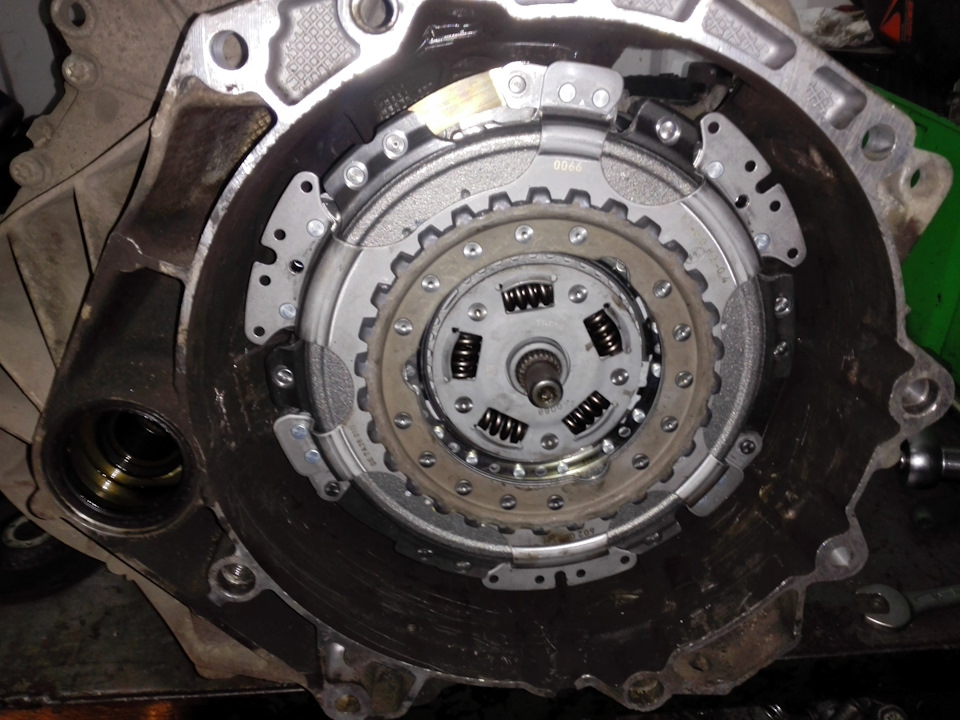

Снятие старого сцепления: критичные моменты

Перед демонтажем сцепления DSG-7 обязательна фиксация положения маховика. Используйте специальный стопорный инструмент (VW/Audi T10352 или аналог) через технологическое отверстие в картере коробки. Отсутствие фиксации приведет к проворачиванию коленвала и некорректному снятию нажимного диска.

Все болты крепления нажимного диска откручивайте исключительно крестообразно (по схеме "звезда") в 2-3 этапа, снижая момент постепенно. Резкое или последовательное откручивание вызовет перекос корзины и заклинивание фрикционных дисков. После снятия болтов аккуратно вытяните узел сцепления строго вдоль оси валов – перекосы при демонтаже повредят шлицы первичного вала КПП.

Опасности при демонтаже

Критичные ошибки, ведущие к повреждениям:

Игнорирование центровки – при установке съемника на корзину стопорные лапки должны равномерно цепляться за края. Перекос при выпрессовке деформирует кожух сцепления.
Падение фрикционных дисков – после извлечения корзины немедленно извлеките ведомые диски. Попадание абразива с них на поверхности валов недопустимо.
Чистка без защиты – перед мойкой корпуса маховика закройте открытый торец первичного вала чистой ветошью. Загрязнение каналов мехатрона металлической стружкой выведет его из строя.

Контроль состояния после снятия:

Осмотрите шлицы первичного вала КПП на отсутствие задиров – риски глубиной более 0,3 мм требуют замены вала.
Проверьте биение поверхности маховика индикатором (допуск – не более 0,05 мм).
Убедитесь в чистоте посадочного места датчика частоты вращения – металлические частицы на магните искажают сигнал.

Подготовка нового сцепления к установке

Перед монтажом нового сцепления DSG-7 критически важно выполнить корректную подготовку компонентов. Несоблюдение процедур приведёт к преждевременному износу или выходу из строя узла.

Убедитесь в наличии всех элементов комплекта: двухдискового сцепления, выжимного подшипника, направляющей втулки и крепёжных болтов. Проверьте соответствие каталожных номеров спецификации производителя транспортного средства.

Этапы предустановочной обработки

Очистка контактных поверхностей:

Обезжирьте фрикционные накладки дисков специальным составом без масляных добавок
Удалите защитную смазку с направляющей втулки сухой ветошью

Смазка ответственных узлов:

Нанесите графитовую смазку тонким слоем на шлицы ступицы ведомого диска
Обработайте монтажные пазы нажимного диска высокотемпературной пастой
Смажьте посадочное отверстие маховика консистентной смазкой

Компонент	Тип смазки	Примечание
Выжимной подшипник	Синтетическая паста G-000100	Только на контактную площадку
Направляющая втулка	Медная смазка	Равномерным тонким слоем

Запрещается: прикасаться к фрикционным поверхностям голыми руками, использовать универсальные смазочные материалы, превышать рекомендованный производителем объём смазки.

Монтаж сцепления и выставление зазоров

После установки нового сцепления в корпус коробки передач DSG-7 критически важно выполнить точную регулировку зазоров. Неправильные зазоры приведут к пробуксовкам, рывкам при переключениях или преждевременному износу дисков.

Процедура выполняется с помощью специализированного калибровочного приспособления и диагностического сканера, взаимодействующего с мехатронным модулем. Сканер активирует режим калибровки, блокируя положение исполнительных механизмов сцепления.

Последовательность регулировки

Фиксация сцеплений: Установите калибровочное приспособление на фланец коробки передач, совместив его штифты с монтажными отверстиями.
Предварительная настройка: Вращением регулировочных гаек на приспособлении выставьте базовое положение, указанное в спецификации производителя (обычно 25-30 мм от плоскости фланца).
Механическая синхронизация:
- Аккуратно перемещайте рычаги приспособления до плотного контакта с нажимными дисками обоих сцеплений.
- Зафиксируйте гайки приспособления моментом, указанным в руководстве.
Электронная калибровка:
- Подключите сканер к диагностическому разъему автомобиля.
- Активируйте процедуру "Basic Setting" для блока мехатроника (группа адаптаций сцепления).
- Следуйте инструкциям сканера для сохранения нулевых позиций.
Контрольный замер: С помощью щупов или цифрового калибра убедитесь в равномерности зазоров между дисками (стандартное значение 0.8-1.2 мм для каждого сцепления).

Важно: Не запускайте двигатель до завершения электронной калибровки! Любые отклонения в процессе потребуют повторения всей процедуры. Использование неоригинальных инструментов или игнорирование шага сканирования гарантированно вызовет некорректную работу трансмиссии.

Сборка коробки передач и подключение агрегатов

После замены сцепления и проверки состояния компонентов приступают к обратной сборке коробки передач DSG-7. Тщательно очищают посадочные поверхности картера и фланцы, удаляя остатки старого герметика металлическим скребком и обезжиривателем. Наносят новый герметик (Loctite 574 или аналог) непрерывной тонкой полосой по контуру картера, избегая разрывов и излишков, которые могут попасть внутрь механизма.

Устанавливают картер коробки на место, совмещая направляющие втулки и валов. Затягивают болты крепления картера в диагональной последовательности динамометрическим ключом, соблюдая момент 8 Н·м + 90° доворота. Контролируют параллельность стыковочных плоскостей и отсутствие перекосов. Проверяют свободное вращение первичного вала рукой до фиксации сцепления.

Порядок подключения систем

Монтаж мехатроника: устанавливают блок управления в посадочное место, подключают электрические разъемы (основной 38-контактный и дополнительный для датчиков). Фиксируют болтами с моментом 8 Н·м.
Подсоединение гидравлики: подключают магистрали охладителя DSG к теплообменнику, затягивая хомуты. Проверяют целостность трубок подачи масла к мехатронику.
Установка приводных валов: вставляют ШРУСы в ступицы, фиксируя новыми стопорными кольцами. Затягивают гайки крепления (момент 50 Н·м + 90°).
Подключение троса селектора: совмещают рычаг переключения на коробке с тягой селектора, регулируют длину тяги и фиксируют контргайкой.

Компонент	Момент затяжки	Примечание
Болты картера КПП	8 Н·м + 90°	Диагональная последовательность
Гайки приводных валов	50 Н·м + 90°	Обязательна замена стопорных колец
Крепление мехатроника	8 Н·м	Без перекоса разъемов
Кронштейн опоры ДВС	40 Н·м + 90°	С предварительной центровкой

После сборки заливают новое масло DSG через заливное отверстие (объем 1.7–1.9 л) до появления уровня на контрольной трубке. Подключают аккумулятор, выполняют адаптацию сцепления через диагностический сканер: калибровку точек соприкосновения дисков и обучение мехатроника. Проверяют отсутствие утечек масла на стыках, работу передач на неподвижном автомобиле и в движении.

Адаптация сцепления DSG-7 после замены

Процедура адаптации сцепления является обязательным этапом после установки нового сцепления или ремонта мехатроника в коробке передач DSG-7 (DQ200). Она выполняется через диагностическое оборудование (например, VCDS, ODIS или аналоги) и позволяет блоку управления мехатроника "обучиться" характеристикам новых фрикционных дисков. Без этой калибровки коробка будет работать некорректно: возможны рывки, толчки при переключениях, повышенный износ или полный отказ трансмиссии.

Адаптация состоит из двух ключевых циклов: базовой установки нулевой точки и обучения хода сцепления. Первый этап определяет положение выключенного сцепления, второй – точку начала контакта дисков под нагрузкой. Все операции проводятся на прогретом двигателе (температура масла DSG 35-95°C) при работающем моторе на холостом ходу. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом, педаль тормоза выжата, селектор в режиме "P" или "N".

Этапы процедуры адаптации

Инициализация через диагностический сканер: подключение к блоку управления трансмиссией (адрес 02).
Сброс старых адаптационных значений: очистка памяти адаптаций в разделе "Basic Settings".
Калибровка нулевой точки:
- Автоматическое определение положения полностью разомкнутого сцепления.
- Длительность: 20-60 секунд.
Обучение под нагрузкой:
- Плавное смыкание дисков с контролем момента трения.
- Фиксация точки контакта для каждого пакета (K1 и K2).
Проверка успешности:
- Анализ логов на наличие ошибок (например, "Clutch Adaptation Aborted").
- Тест-драйв для оценки плавности переключений.

Критические ошибки при выполнении: Прерывание процесса (отключение сканера, заглохший двигатель), несоответствие температуры масла, механические дефекты нового сцепления или низкий заряд АКБ. При неудаче адаптацию повторяют после устранения причин сбоя.

Параметр	Нормальное значение	Признак ошибки
Точка контакта K1	22-35 мм	Значения 0 мм или >40 мм
Точка контакта K2	18-32 мм	Разница с K1 > 8 мм
Статус адаптации	"ADP_OK"	"Interrupted" или "Not Performed"

Важно! После адаптации необходимо выполнить пробную поездку (15-20 км) в смешанном цикле для стабилизации параметров. Резкие старты первые 500 км не рекомендуются.

Список источников

При подготовке материала о замене сцепления в коробке DSG-7 использовались специализированные технические источники. Основное внимание уделялось официальной документации и практическим руководствам.

Для обеспечения точности информации были проанализированы профильные издания и ресурсы, содержащие детализированные описания процедур. Все упомянутые источники доступны в открытом доступе.

Техническая литература и руководства

Официальное руководство по ремонту Volkswagen Group для трансмиссий серии DQ200
Технический бюллетень ZF Service: "Процедуры обслуживания 7-ступенчатых DSG"
Практическое пособие "Коробки передач Volkswagen/Audi DSG: диагностика и ремонт"
Журнал "Автосервис Практика", спецвыпуск "Преселективные КПП", 2023 г.

Электронные ресурсы:

База технических данных электронной системы ELSA Pro
Обучающие модули академии Bosch: раздел "Мехатроника DSG"
Архив технических рекомендаций Национальной федерации авторемонтников (РФ)
