Замена шкива коленвала своими руками

Статья обновлена: 18.08.2025

Шкив коленчатого вала – критически важный компонент двигателя, передающий крутящий момент на навесное оборудование через ремни. Его неисправность (расслоение демпфера, повреждение зубьев, износ посадочного места) приводит к сбоям в работе генератора, ГУР, кондиционера и риску обрыва ремня.

Своевременная замена шкива предотвращает дорогостоящий ремонт и гарантирует стабильную работу силового агрегата. Данная статья содержит полную инструкцию по замене: необходимый инструмент, пошаговый алгоритм действий и ключевые нюансы работ для безопасного и качественного результата.

Подготовка рабочего пространства и демонтаж аккумулятора

Обеспечьте устойчивое положение автомобиля на ровной поверхности, активируйте стояночный тормоз и подоприте задние колеса противооткатными башмаками. Для доступа к моторному отсеку откройте капот и зафиксируйте его штатной опорой.

Перед началом работ наденьте защитные очки и резиновые перчатки для предотвращения контакта с электролитом. Убедитесь в наличии свободного доступа к клеммам аккумуляторной батареи и отсутствии препятствий в зоне демонтажа.

Последовательность отключения АКБ

Используя торцовый ключ на 10 мм, ослабьте гайку отрицательной клеммы (маркирована «–» или черным цветом)
Снимите клемму с токовывода и надежно изолируйте её от контакта с металлом
Аналогично отсоедините положительную клемму (маркирована «+» или красным цветом)

Тип крепления АКБ	Инструмент	Действия
Нижняя прижимная планка	Головка на 13 мм	Выкрутите стяжные болты по бокам корпуса
Верхняя рамка	Ключ-трещотка	Демонтируйте гайки крепления поперечины

Извлеките батарею вертикальным движением вверх, контролируя вес груза (стандартная АКБ весит 15-20 кг). При наличии дополнительных кронштейнов или кабельных фиксаторов предварительно снимите их крепежные элементы.

Снятие защиты двигателя и кожуха ремня ГРМ

Отверните крепежные болты защиты двигателя, используя головку подходящего размера с трещоткой или воротком. Учитывайте количество точек крепления – обычно от 4 до 8 штук, расположенных по периметру защиты. Снимите защитную панель, аккуратно вынимая ее вниз, при необходимости слегка покачивая для освобождения от резиновых подушек или направляющих.

Обеспечьте доступ к кожуху ГРМ, демонтировав мешающие элементы (воздушный патрубок, декоративную накладку, кронштейн генератора – если они перекрывают зону работ). Проверьте состояние ремня ГРМ через смотровое окно (при его наличии) перед дальнейшей разборкой, фиксируя любые признаки повреждений.

Порядок демонтажа кожуха ремня ГРМ

Снимите верхнюю секцию кожуха:
- Выкрутите саморезы/болты крепления (обычно 3-5 шт.) по верхнему контуру
- Аккуратно отсоедините пластиковые защелки по бокам кожуха
- Извлеките верхнюю часть, двигая ее вверх и вперед
Демонтируйте нижнюю секцию кожуха:
- Выверните болты крепления к блоку цилиндров (часто 2-3 шт.)
- Открутите винты, фиксирующие кожух к крышке масляного насоса
- Снимите нижний кожух, осторожно выводя его из зоны шкива коленвала

Важно: Маркируйте или запоминайте расположение различающихся по длине болтов. Не допускайте попадания масла или грязи на зубья ремня ГРМ во время демонтажа. При сильном загрязнении кожухов выполните очистку перед обратной установкой.

Тип крепежа	Инструмент	Особенности
Болты защиты двигателя	Головка 10-13 мм	Длинные, могут иметь конусную посадку
Саморезы кожуха ГРМ	Крестовая отвертка	Хрупкий пластик – избегайте срыва шлица
Болты нижнего кожуха	Головка 8-10 мм	Короткие, часто расположены в труднодоступных местах

Проверьте целостность посадочных мест пластиковых кожухов и резиновых демпферов защиты. При обнаружении трещин или деформаций подготовьте замену перед сборкой. Уберите демонтированные детали в сторону, исключив их случайное повреждение в процессе дальнейших работ.

Фиксация маховика через монтажное отверстие

Фиксация маховика через специальное отверстие в блоке цилиндров предотвращает проворачивание коленчатого вала при откручивании болта шкива коленвала. Этот метод обеспечивает безопасность работ и защищает элементы двигателя от повреждений при приложении значительного усилия.

Монтажное отверстие расположено на картере двигателя или кожухе коленвала и совпадает с технологическими пазами на маховике. При правильном совмещении этих элементов фиксатор надёжно блокирует вращение кривошипно-шатунного механизма.

Порядок выполнения работ

Обеспечьте доступ к маховику: снимите стартер или защитный кожух (в зависимости от конструкции авто)
Прокрутите коленвал за болт шкива до совпадения отверстия в блоке с пазом маховика
Вставьте фиксирующий штифт заводского изготовления (например, VAG 3212) или подходящий по диаметру металлический стержень
Убедитесь в жёсткой фиксации – маховик не должен иметь люфта при попытке провернуть коленвал
Наденьте накидной ключ на болт шкива, используя удлинитель для увеличения рычага
Сорвите болт резким усилием против часовой стрелки (при этом штифт воспринимает всю нагрузку)

Важно: Не используйте зубило или самодельные шпильки ненадлежащего диаметра – это может повредить отверстие блока или маховик. После завершения работ обязательно извлеките фиксатор перед запуском двигателя.

Ослабление болта крепления шкива коленвала

Болт крепления шкива коленвала затянут с высоким моментом и часто фиксируется герметиком или механическим стопором. Попытка его открутить при обычном положении двигателя приводит к проворачиванию коленвала, что делает операцию невозможной без специальных методов блокировки.

Необходимо полностью обездвижить коленчатый вал для создания противодействия усилию откручивания. Использование ударных инструментов или нагрев болта горелкой без должного опыта может повредить шпоночный паз, датчики или сальник коленвала.

Методы фиксации коленчатого вала

Применяются следующие способы блокировки:

Через монтажное отверстие маховика: Снимите защитный кожух КПП, вставьте металлический штырь или специальный фиксатор в технологическое отверстие на картере.
Стопорение через шкив ГРМ: На некоторых двигателях доступно отверстие для стопора в шестерне распредвала.
Клинья против проворота: Зафиксируйте зубья маховика монтировкой через смотровое окно.

Инструмент	Назначение
Профессиональный стопор маховика	Жёсткая блокировка через заводское отверстие
Удлинитель с воротком (1м+)	Создание повышенного рычага для отворачивания
Пневматический/электрический гайковёрт	Применение ударного усилия (осторожно!)

Порядок откручивания:

Зафиксируйте коленвал выбранным методом, убедившись в надёжности блокировки.
Установите головку подходящего размера (чаще 19-22мм) с шестигранным профилем.
Используйте отрезок трубы как рычаг на воротке, прикладывая усилие резким движением против часовой стрелки.
При сопротивлении болта: нанесите проникающую смазку WD-40, слегка постучите молотком по головке болта.

После первоначального срыва болта дальнейшее откручивание производите руками. Не допускайте перекоса инструмента – это приводит к срыву граней.

Демонтаж приводных ремней навесных агрегатов

Перед началом работ снимите клеммы с аккумулятора для исключения случайного запуска двигателя. Убедитесь в наличии доступа к натяжителям ремней и проверьте маркировку их траектории (при отсутствии схемы зарисуйте расположение или сфотографируйте).

Ослабьте крепление натяжных роликов ключом соответствующего размера (обычно 13-17 мм). Проверните механизм натяжения против часовой стрелки для ослабления ремня. Не применяйте чрезмерное усилие во избежание поломки натяжителя.

Порядок снятия ремней

Ослабьте гайку/болт крепления генератора, затем ослабьте регулировочный болт.
Сдвиньте генератор к двигателю для ослабления ремня, снимите его со шкивов.
Для ремня ГУР/кондиционера: ослабьте центральный болт натяжного ролика шестигранником.
Поверните натяжитель специальным ключом (требуемый тип указан в руководстве) для освобождения натяжения.
Аккуратно стяните ремень со шкивов, избегая перекручивания.

Критические моменты:

Не допускайте попадания масла на ремни – это вызовет проскальзывание
Фиксируйте положение регулировочных болтов перед демонтажем
Проверьте состояние роликов на люфт и биение при снятых ремнях

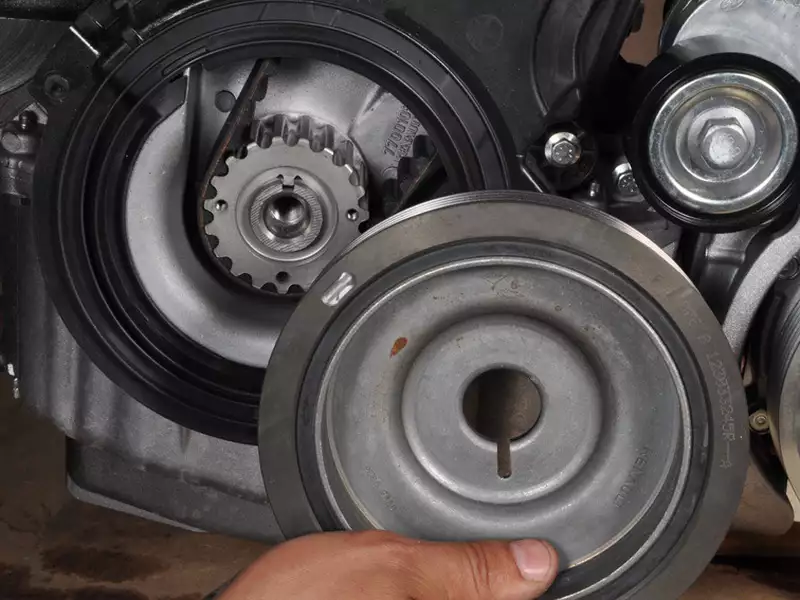

Извлечение шкива с применением съёмника

После фиксации коленчатого вала от проворачивания снимите центральный крепёжный болт или гайку шкива, используя соответствующий головчатый ключ и мощный вороток. Если крепёж затянут с большим усилием или прикипел, может потребоваться применение ударного гайковёрта либо удлинителя ("трубы") на ключ для создания достаточного рычага.

Тщательно очистите резьбовое отверстие в торце вала от грязи и масла, так как съёмник будет вворачиваться именно в него. Проверьте состояние резьбы – повреждения могут привести к срыву при приложении усилия. При необходимости восстановите резьбу метчиком подходящего размера и шага.

Порядок установки и работы съёмником

Подберите съёмник с центральным штоком и двумя/тремя захватами, соответствующий диаметру вала и размерам шкива. Выполните следующие шаги:

Вверните центральный болт съёмника в резьбовое отверстие коленвала до упора, избегая перекоса.
Закрепите захваты инструмента за внутренний край шкива, равномерно распределив их по окружности.
Убедитесь, что захваты надёжно зафиксированы за буртик шкива, а не за зубья демпфера или ремень.

Медленно вращайте центральный винт съёмника по часовой стрелке, создавая давление на вал. При этом захваты будут тянуть шкив на себя. Действуйте плавно, без рывков:

При появлении характерного щелчка или треска остановитесь – это свидетельствует о срыве шкива с посадочного места.
Если шкив не поддаётся, аккуратно постучите молотком по корпусу съёмника через деревянную проставку для снятия напряжения.
Запрещено бить непосредственно по шкиву или валу!

Типовая проблема	Решение
Съёмник соскальзывает	Проверить надёжность фиксации лапок, очистить кромку шкива от загрязнений
Шкив не снимается при максимальном усилии	Прогреть периметр шкива строительным феном (избегая перегрева демпфера)

После демонтажа осмотрите шпоночный паз вала и ответный паз шкива на предмет заусенцев и повреждений. Удалите остатки коррозии и старой смазки с посадочного конуса вала металлической щёткой.

Очистка посадочного места вала от загрязнений

Тщательная очистка посадочной поверхности коленчатого вала перед установкой нового шкива критически важна для обеспечения надежной посадки и предотвращения проскальзывания. Любые следы коррозии, грязи, масла или остатков старого фиксирующего состава могут нарушить геометрию соединения и привести к биению шкива.

Используйте только безворсовые ветоши и специализированные очистители, не оставляющие пленки. Абразивные материалы или металлические щетки категорически недопустимы – они повреждают прецизионную поверхность вала.

Порядок очистки:

Обезжиривание: Нанесите аэрозольный очиститель тормозов или универсальный обезжириватель на ветошь (не распыляйте напрямую на вал во избежание попадания на датчики). Протрите конусную часть и шпоночный паз, удаляя масляные пятна.
Удаление коррозии: При наличии ржавчины аккуратно обработайте поверхность медной щеткой или мелкозернистой наждачной бумагой (не выше P600), сохраняя исходную геометрию. Избегайте шпоночного паза.
Финишная очистка: Повторно протрите вал чистой ветошью с обезжиривателем. Убедитесь, что в шпоночном пазе отсутствуют частицы грязи или металлическая стружка.
Контроль: Визуально и тактильно проверьте гладкость посадочной зоны. Допустимы только микроскопические риски от медной щетки.

Ключевые запреты:

Не используйте молоток или ударный инструмент при установке шкива на загрязненный вал
Не применяйте смазку на посадочное место (кроме случаев, прямо указанных производителем)
Не допускайте попадания абразивной пыли в масляные каналы двигателя

Проверка состояния шпоночного паза и шпонки

Осмотрите шпоночный паз на коленчатом валу на предмет деформаций, заусенцев или расширения стенок. Используйте металлическую щётку для удаления грязи и масляных отложений, затем протрите ветошью. Особое внимание уделите угловым зонам и дну канавки – там часто скапливаются микрочастицы металла.

Оцените геометрию шпонки: она должна иметь чёткие прямоугольные грани без скруглений. Проверьте боковые грани на отсутствие вмятин и равномерность прилегания к стенкам паза при примерке. Отбраковке подлежат шпонки с трещинами, сколами или следами коррозии, нарушающими плоскостность.

Критерии оценки и порядок действий

Зазоры: Приложите шпонку к пазу – допустимый люфт не превышает 0.05 мм по ширине и высоте
Посадка: Шпонка должна входить в паз с лёгким натягом от руки, без перекосов
Дефекты: Замените элемент при обнаружении:
- Визуально заметного износа граней
- Окатанных краёв (свидетельство проскальзывания)
- Остаточной деформации после извлечения

Параметр	Норма	Метод проверки
Ширина паза	По номиналу шпонки +0/-0.02 мм	Микрометр/калиброванные щупы
Глубина паза	Высота шпонки +0.5 мм	Штангенциркуль с глубиномером

При сомнениях в геометрии используйте медный молоток для контрольной посадки: лёгкий удар по торцу шпонки должен вызывать характерный звонкий отклик без глухого звука, указывающего на неполное прилегание. Запрещается установка деталей со следами шлифовки или подгонки напильником – это нарушит балансировку коленвала.

Контроль целостности нового шкива перед установкой

Перед монтажом нового шкива коленвала обязателен тщательный визуальный и тактильный контроль. Любой дефект может привести к ускоренному износу, вибрациям или разрушению узла при эксплуатации.

Особое внимание уделите проверке демпфирующего слоя (если шкив оснащен резиновой вставкой), состоянию зубчатого венца (для приводов ГРМ) и геометрии посадочного отверстия. Несоответствие параметров потребует замены детали до установки.

Пошаговая процедура проверки

Визуальный осмотр при хорошем освещении:
- Ищите трещины, раковины литья, следы коррозии
- Проверьте отсутствие сколов на зубьях (для шкивов ГРМ)
- Убедитесь в равномерности резинового демпфера (отсутствие вздутий, расслоений)
Тактильная диагностика:
- Проведите пальцем по критическим зонам для выявления шероховатостей
- Проверьте люфт резиновой вставки легким покачиванием
Сравнительный анализ:
- Сопоставьте старый и новый шкивы по размерам и весу
- Убедитесь в идентичности посадочного диаметра и шпоночного паза
- Проверьте совпадение количества зубьев (для приводов ГРМ)

Параметр	Метод контроля	Критерий браковки
Геометрия отверстия	Калибр-втулка	Натяг при посадке на оправку
Соосность элементов	Вращение на оправке	Биение свыше 0.5 мм
Целостность демпфера	Сжатие отверткой	Расслоение, масляные пятна

Важно: Не устанавливайте шкив при малейших сомнениях в качестве. Использование дефектной детали вызовет повторный демонтаж узла, что увеличит трудозатраты в 2-3 раза.

Обработка посадочных поверхностей антикоррозийной смазкой

Перед установкой нового шкива коленвала тщательно подготовьте посадочные поверхности. Удалите все следы ржавчины, грязи и остатков старой смазки металлической щеткой или мелкой наждачной бумагой. Обезжирьте конус вала и отверстие шкива с помощью уайт-спирита или специального очистителя, затем протрите поверхности насухо ветошью без ворса. Это обеспечит максимальный контакт деталей и предотвратит биение.

Нанесите тонкий равномерный слой антикоррозийной смазки (рекомендуются составы на основе дисульфида молибдена или высокотемпературной меди) на посадочный конус коленчатого вала и внутреннее отверстие шкива. Избегайте попадания смазки на зубья ремня ГРМ или шлицы шкива – это может вызвать проскальзывание. Слой должен быть минимальным, но полностью покрывающим контактные зоны.

Ключевые правила обработки

Используйте только совместимые с резиной смазки для исключения повреждения сальников
Не применяйте графитовые составы или Литол – они теряют свойства при нагреве
Контролируйте количество: излишки смазки выдавит при затяжке, образуя загрязнения

Зона обработки	Рекомендуемый состав	Запрещенные материалы
Конус коленвала	Медная смазка (до 1100°C)	Солидол, циатим
Отверстие шкива	Паста с дисульфидом молибдена	WD-40, масло моторное

После нанесения немедленно установите шкив на вал, не допуская попадания пыли. Антикоррозийный слой защитит посадочные поверхности от фреттинг-коррозии (разрушения при микросдвигах), облегчит будущий демонтаж и предотвратит прикипание деталей даже при длительной эксплуатации в условиях высокой влажности.

Установка демпферного кольца (при наличии)

Перед монтажом шкива коленвала установите демпферное кольцо (если оно предусмотрено конструкцией двигателя). Это резинометаллическое кольцо гасит крутильные колебания и защищает привод от вибраций.

Убедитесь в отсутствии повреждений на посадочной поверхности кольца и фланце коленвала. Тщательно очистите контактные плоскости от грязи и остатков старой резины. Нанесите тонкий слой моторного масла на внутренний диаметр демпфера для облегчения посадки.

Порядок установки

Совместите монтажные метки на демпфере и фланце коленвала (если предусмотрены).
Наденьте кольцо на вал строго перпендикулярно без перекосов.
Аккуратно запрессуйте демпфер вручную до упора. Запрещается использовать ударные инструменты!
При необходимости используйте монтажную втулку или оправку, равномерно распределяющую усилие по всей площади кольца.

Проверьте плотность прилегания демпфера по всему периметру. Любой зазор указывает на неправильную установку или деформацию детали. Убедитесь, что кольцо не мешает последующей фиксации шкива болтом.

Совмещение шпоночного паза с шпонкой коленвала

Аккуратно наденьте новый шкив коленчатого вала на посадочную поверхность, совмещая шпоночный паз на внутреннем диаметре шкива с установленной шпонкой на валу. Контролируйте параллельность шкива относительно блока цилиндров во время установки, не допуская перекоса.

Плавно наживите шкив пальцами до плотного прилегания к упорному буртику коленвала, убедившись, что шпонка полностью вошла в паз без задиров. Шкив должен садиться на вал с небольшим натягом, исключающим люфт, но не требующим ударных воздействий на начальном этапе.

Порядок работ

Визуально проверьте чистоту посадочного места вала и отсутствие повреждений на шпонке
Смажьте моторным маслом шпоночный паз шкива и поверхность шпонки
Совместите паз шкива с шпонкой, держа деталь строго перпендикулярно оси вала
Наживите шкив рукой до упора, проворачивая его при необходимости на 2-3° для точной посадки шпонки
Проконтролируйте глубину посадки: торец шкива должен плотно прилегать к буртику коленвала

Критические ошибки:

Перекос при установке (приводит к сколу шпонки)
Забивание шкива молотком при неправильной ориентации паза
Использование загрязненной или поврежденной шпонки

Важно: Если шкив не садится до конца руками, извлеките его и проверьте совпадение размеров шпонки и паза. Не применяйте силу до момента точного совмещения элементов.

Предварительная затяжка болта крепления

Перед финальной затяжкой с указанным моментом и углом поворота необходимо выполнить предварительную затяжку болта крепления шкива коленвала. Эта операция обеспечивает правильное и плотное прилегание шкива к посадочному фланцу вала без перекоса. Пренебрежение этим этапом может привести к повреждению шпоночного паза, биению шкива или ослаблению соединения в процессе эксплуатации.

Убедитесь, что шкив полностью сел на посадочное место коленчатого вала и шпонка (если предусмотрена конструкцией) вошла в паз без зазоров. Протрите резьбу болта и отверстия в валу от смазки или загрязнений, так как их наличие искажает показатели момента затяжки. Нанесите на резьбу болта и его торцевую часть рекомендованную производителем двигателя смазку – обычно это моторное масло или специальная ассамблейная паста.

Порядок выполнения предварительной затяжки

Вручную наживите болт крепления шкива в резьбовое отверстие коленвала, убедившись в отсутствии перекоса.
Зафиксируйте коленчатый вал от проворачивания. Используйте для этого:
- Специальный стопорный инструмент (фланец с зубьями)
- Монтировку, упертую в маховик/зубья венца стартера (с осторожностью)
- Стопор через технологическое отверстие в картере (если предусмотрено)
Установите динамометрический ключ с головкой под размер болта.
Плавно затяните болт с моментом, составляющим 50-60% от финального значения, указанного в спецификации для вашей модели двигателя (например, при финальном моменте 100 Нм предварительная затяжка составит 50-60 Нм).
Проверьте равномерность прилегания шкива по всему периметру фланца коленвала. Не должно быть видимого зазора или перекоса.

Только после корректного выполнения предварительной затяжки переходите к финальному этапу – затяжке с полным моментом и последующим доворотом на указанный угол. Контролируйте состояние болта: при малейших признаках деформации или повреждения резьбы (заусенцы, стружка) замените его новым.

Натяжение и установка приводных ремней

После монтажа шкива коленвала установите новые приводные ремни согласно схеме их расположения, указанной в технической документации автомобиля. Строго соблюдайте траекторию прокладки каждого ремня между шкивами навесного оборудования (генератор, помпа, ГУР, кондиционер), избегая перекручивания или смещения ребер.

Натяжение выполняется для каждого ремня отдельно с помощью регулировочного болта или механизма натяжителя. Недостаточное натяжение вызывает проскальзывание и свист, чрезмерное – перегруз подшипников и преждевременный износ. Используйте динамометр-линейку для точного контроля: при нормальном усилии прогиб ремня между шкивами должен составлять 5–7 мм на длине 100 мм при давлении 10 кгс.

Порядок регулировки натяжения

Для механических натяжителей:

Ослабьте крепежную гайку агрегата (например, генератора)
Монтировкой сместите узел наружу до получения требуемого прогиба
Затяните крепеж при сохранении положения (момент 35–50 Н·м)

Для автоматических натяжителей:

Поверните натяжной ролик против направления вращения ключом на монтажном квадрате
Фиксируйте механизм через технологическое отверстие штифтом
Установите ремень, извлеките фиксатор – пружина обеспечит корректное натяжение

Тип ремня	Допустимый прогиб	Риск неверной регулировки
Клиновой (ручейковый)	5–6 мм / 100 мм	Обрыв ребер, перегрев шкивов
Зубчатый (ГРМ)	Не допускается! Только по меткам	Сдвиг фаз газораспределения

Проверните коленвал на 2–3 оборота ключом за болт крепления шкива для распределения нагрузки, повторно измерьте прогиб. Убедитесь в отсутствии биения ремней при запуске двигателя на холостом ходу – вибрация указывает на перекос шкивов или дефект натяжителя.

Окончательная затяжка болта с контролем момента

Перед финальной затяжкой убедитесь, что шкив плотно прилегает к посадочному месту коленвала без перекосов. Проверьте чистоту резьбы болта и отверстия, удалите остатки старого герметика или загрязнения металлической щеткой. Нанесите на резьбу болта каплю моторного масла (если производитель не рекомендует иное) для точного контроля момента.

Используйте только исправный динамометрический ключ с диапазоном, соответствующим требуемому моменту для вашей модели двигателя. Уточните спецификации момента в руководстве по ремонту – типичные значения варьируются от 120 до 250 Нм, часто с дополнительным доворотом на угол.

Пошаговая процедура затяжки

Предварительная затяжка: Зафиксируйте коленвал спецключом или упором через монтажное отверстие. Затяните болт с моментом 40-60 Нм для центровки шкива.
Основной этап: Плавно увеличивайте усилие до ⅔ от финального момента (например, 100 Нм при требуемых 150 Нм).
Контроль по спецификации:
- При указании только момента: Доведите усилие строго до заданного значения (например, 180±10 Нм).
- При методе «момент + угол»: Достигнув базового момента (напр. 120 Нм), доверните болт на предписанный угол (обычно 60°-90°) угломером.

Тип крепления	Пример момента	Дополнительное действие
Без доворота	150-160 Нм	Проверка шкива на биение
Момент + угол	90 Нм + 60°	Замена болта после снятия

Важно: Не применяйте ударные инструменты – используйте только плавное усилие. После затяжки проверните коленвал за болт на 2 оборота для оценки плавности хода. Любое сопротивление указывает на перекос или дефект установки.

Монтаж защитных кожухов и элементов двигателя

Убедитесь в чистоте посадочных мест на блоке цилиндров и головке блока перед установкой защитных кожухов. Тщательно очистите поверхности от грязи, старого герметика и остатков масла, используя ветошь и обезжириватель. Проверьте целостность резиновых уплотнений и крепежных отверстий на самих кожухах.

Совместите нижний кожух привода ГРМ с направляющими штифтами на блоке цилиндров и аккуратно установите его на место. Наживите болты крепления вручную, избегая перекоса. Последовательно затяните болты крест-накрест с моментом, указанным в спецификации производителя (обычно 15-25 Н·м). Аналогичным образом смонтируйте верхний кожух, обеспечив плотное прилегание к нижней части.

Установка навесных компонентов

Замените приводные ремни (генератора, ГУР, кондиционера):
- Наденьте ремни на шкивы согласно схеме маршрутизации (сверьтесь с технической документацией)
- Оттяните натяжитель ключом и зафиксируйте в положении ослабления
- Проверьте совпадение ручьев шкивов и ремня
Смонтируйте шкив генератора и поликлиновой ремень:
- Установите шкив на вал генератора
- Затяните крепежную гайку динамометрическим ключом (40-60 Н·м)
Верните на место остальные элементы:
- Кронштейн генератора с болтами (момент 40-50 Н·м)
- Защитный экран картера (при наличии)
- Пластиковые подкрылки и брызговики моторного отсека

Прокрутите коленчатый вал за болт крепления шкива на 2-3 полных оборота по часовой стрелке. Убедитесь в отсутствии посторонних шумов и затирания кожухов о вращающиеся детали. Проверьте точность совмещения меток ГРМ на шкивах распредвала(ов) и коленвала после проворота. При необходимости повторите регулировку натяжения ремня ГРМ.

Подключение аккумулятора и проверка работоспособности

Убедитесь, что все крепления навесного оборудования зафиксированы, ремень генератора правильно уложен в ручьи шкивов, а защитные кожухи установлены на место. Визуально проверьте отсутствие посторонних предметов в моторном отсеке и чистоту контактных поверхностей клемм аккумулятора.

Подсоедините положительную клемму (+) аккумулятора к соответствующему выводу, затяните крепление ключом с усилием 5-8 Н∙м. Аналогично подключите отрицательную клемму (-), соблюдая полярность. Нанесите тонкий слой антикоррозийной смазки на соединения.

Проверка работоспособности

Включите зажигание без запуска двигателя, проверьте индикаторы на приборной панели.
Запустите двигатель, прислушайтесь к посторонним шумам в районе ремня генератора.
Контролируйте показания вольтметра: напряжение на холостом ходу должно составлять 13.6-14.2 В.
Прогрейте двигатель до рабочей температуры, проверьте стабильность оборотов на холостом ходу (700-900 об/мин).
Включите мощные потребители энергии (фары, обогрев стекол, климатическую установку).

Убедитесь в отсутствии проскальзывания ремня по характерному свисту и вибрациям. Проверьте траекторию движения ремня – он не должен смещаться к краям шкива коленвала. При выявлении отклонений немедленно заглушите двигатель для повторной диагностики.

Контроль отсутствия вибраций после запуска двигателя

Запустите двигатель и дайте ему поработать на холостых оборотах (800–1000 об/мин). Сосредоточьтесь на тактильных ощущениях: положите руку на рулевое колесо, рычаг коробки передач и панель приборов. Отсутствие выраженной дрожи в этих точках – первый позитивный признак.

Постепенно повышайте обороты до 1500–3000 об/мин, отслеживая изменения в вибрациях. Особое внимание уделите диапазону, в котором ранее наблюдались проблемы (например, 1800–2500 об/мин). Любые новые или усилившиеся колебания – тревожный сигнал.

Порядок диагностики вибраций

Если вибрации присутствуют, выполните пошаговую проверку:

Визуальный осмотр шкива при работающем двигателе (соблюдая осторожность!). Убедитесь, что деталь вращается без биения, "восьмёрки" или перекосов.
Проверьте крепёж центрального болта шкива после остановки мотора. Используйте динамометрический ключ для контроля момента затяжки (значение уточните в спецификации авто).
Исключите сопутствующие факторы: осмотрите опоры двигателя (подушки), целостность приводных ремней, балансировку смежных узлов (шкив генератора, помпы).

Тип вибрации	Возможная причина	Действие
На холостом ходу	Неправильная установка демпфера, ослабленный крепёж	Переустановка шкива с проверкой центрирующего штифта/ступицы
При разгоне (2000–3000 об/мин)	Дисбаланс шкива, повреждение резинового демпфера	Замена шкива, проверка биения
На всех режимах	Критичная ошибка монтажа, разрушение подушек ДВС	Полная диагностика системы крепления двигателя

Важно: Повторяющиеся вибрации после замены требуют немедленной остановки двигателя. Дальнейшая эксплуатация приведёт к ускоренному износу коленвала, подшипников и ременного привода.

Список источников

При подготовке инструкции по замене шкива коленвала использовались проверенные технические материалы, обеспечивающие точность и безопасность выполняемых работ. Достоверность информации подтверждена многократной практической апробацией в автомастерских.

Основу составили официальные документы производителей, специализированные руководства и экспертные мнения. Ниже перечислены ключевые категории источников без конкретных гиперссылок.

Официальные руководства по ремонту автомобилей от производителей (Ford, Toyota, Volkswagen и др.)
Технические буклеты и сервисные бюллетени производителей двигателей
Авторитетные пособия по автомеханике (например, издательства "За рулём")
Видеоинструкции от сертифицированных автосервисов
Протоколы технических вебинаров для автомехаников
Специализированные форумы профессиональных автотехников (Drive2, Автотематика)
