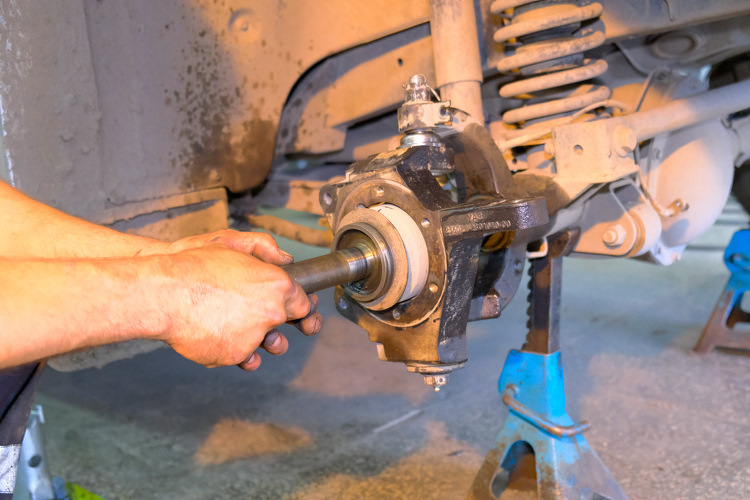

Замена шкворней УАЗ Патриот

Статья обновлена: 18.08.2025

Шкворневой узел – критически важный элемент передней подвески УАЗ Патриот. Он обеспечивает поворот колес и воспринимает значительные ударные нагрузки при эксплуатации внедорожника.

Со временем шкворни и их втулки подвергаются естественному износу, что проявляется люфтом рулевого колеса, стуком в передней подвеске и ухудшением управляемости.

Своевременная замена изношенных шкворней – обязательная процедура для поддержания безопасности и сохранения ходовых характеристик автомобиля. Данная операция требует технической подготовки и использования специализированного инструмента.

Подготовка автомобиля к работам (подъёмник/домкрат)

Установите УАЗ Патриот на абсолютно ровную и твёрдую поверхность, например бетонную плиту или асфальт. Включите стояночный тормоз до упора для фиксации задних колёс. Заглушите двигатель и убедитесь, что коробка передач находится на первой скорости (механическая) или в положении «P» (автоматическая).

Разместите противооткатные упоры под задними колёсами с обеих сторон, используя кирпичи, специальные клинья или деревянные бруски. Это критически важно для предотвращения случайного движения автомобиля во время подъёма. Извлеките из багажника домкрат, баллонный ключ и комплект опорных подставок («козелков»), если подъёмник отсутствует.

Процедура подъёма автомобиля

1. Ослабьте гайки колёс перед подъёмом: Используя баллонный ключ, частично ослабьте (на 1/2 оборота) все гайки передних колёс, не снимая их полностью. Автомобиль должен стоять на земле для этого этапа.
2. Поднимите переднюю ось:
   • С подъёмником: Заведите лапы под стандартные точки поддомкрачивания на лонжеронах рамы (указаны в руководстве). Равномерно поднимите автомобиль до комфортной высоты для работы (обычно 40-50 см от земли).
   • С домкратом: Установите домкрат в штатное место под передним мостом (избегая картера редуктора) или под лонжероном. Медленно поднимите одну сторону, установите подставку под раму вблизи точки подъёма. Опустите автомобиль на подставку. Повторите для второй стороны. Никогда не работайте под машиной, опирающейся только на домкрат!
3. Снимите колёса: Полностью выкрутите гайки и снимите оба передних колеса. Уложите их под пороги автомобиля или боковины моста в качестве дополнительной страховки на случай соскальзывания с подставок.
4. Контроль устойчивости: Перед началом работ с шкворнями убедитесь, что автомобиль неподвижен, не шатается на подставках/лапах подъёмника, а все точки опоры надёжны. Пошатайте кузов руками для проверки.

Снятие переднего колеса для доступа к узлу

Перед началом работ установи автомобиль на ровную площадку, затяните ручной тормоз и подложи противооткатные упоры под задние колёса. Переключи коробку передач в нейтральное положение для предотвращения случайного движения.

Сними декоративный колпак с колеса (при наличии), после чего ослабь затяжку гаек крепления диска при помощи баллонного ключа. Не выкручивай гайки полностью – это выполняется позже, когда колесо будет приподнято.

Последовательность подъёма и демонтажа

1. Найди штатные точки поддомкрачивания под передним лонжероном (указаны в руководстве по эксплуатации).
2. Установи домкрат строго под точку подъёма, избегая перекосов. Подними автомобиль до отрыва колеса от земли на 3-5 см.
3. Дополнительно установи страховочную подставку под силовую балку рамы для обеспечения безопасности.
4. Окончательно выверни все гайки крепления колеса и сними колесо, потянув его на себя. Уложи диск внешней стороной вниз.

Важно: Не оставляй подвеску в вывешенном состоянии без страховочных опор – это может привести к непреднамеренному опусканию домкрата и аварийной ситуации.

Инструмент	Требуемый размер
Баллонный ключ	19 мм или 21 мм (в зависимости от модели)
Домкрат	Грузоподъёмностью от 2,5 тонн

После снятия колеса очисти посадочную площадку ступицы и тормозной диск от грязи. Убедись, что доступ к шкворневым узлам и шаровым опорам полностью открыт для последующей разборки.

Демонтаж тормозного суппорта и фиксация тормозного шланга

Открутите два направляющих болта суппорта, крепящих его к скобе, используя торцевой ключ на 17 мм. Аккуратно снимите суппорт с тормозного диска, избегая резких движений и провисания тормозного шланга. Подвесьте демонтированный суппорт на заранее подготовленный крюк или проволоку к элементам подвески – это предотвратит повреждение шланга под весом узла.

Надежно зафиксируйте тормозной шланг, исключая его натяжение или перекручивание. Ни в коем случае не допускайте свободного свисания шланга – это может привести к микротрещинам, заломам внутренних армирующих нитей или отслоению штуцера. Убедитесь, что шланг не контактирует с острыми кромками или подвижными деталями рулевого управления.

Критичные моменты при работе

Запрещается:

• Отсоединять тормозной шланг от магистрали – это вызовет утечку тормозной жидкости и потребует последующей прокачки системы.
• Допускать перегиб шланга под острым углом или его механическое напряжение.
• Класть суппорт на землю или допускать его удар о другие компоненты.

Перед обратной сборкой тщательно очистите посадочные поверхности направляющих болтов и отверстий в скобе от грязи и коррозии. Нанесите на болты специальную смазку для суппортов (например, медную) перед установкой – это предотвратит закисание и обеспечит свободный ход механизма.

Отсоединение элементов рулевых тяг от поворотного кулака

Перед демонтажем поворотного кулака необходимо полностью освободить его от соединений с рулевым механизмом. Это обеспечит безопасный и беспрепятственный доступ к шкворневым узлам. Работу выполняйте на ровной площадке с надежной фиксацией колес противооткатными башмаками.

Очистите резьбовые соединения наконечников тяг и гайки крепления пальца шарового от грязи и ржавчины с помощью металлической щетки и WD-40. Убедитесь в наличии необходимого инструмента: накидной ключ на "19", молоток, монтировка, съемник шаровых опор или съемник рулевых тяг типа "вилка".

Последовательность отсоединения

Основные этапы:

1. Снимите стопорную шплинту с гайки шарового пальца рулевой тяги.
2. Удерживая палец шестигранником под ключ "13" от проворачивания, открутите гайку ключом на "19".
3. Установите съемник "вилку" между поворотным кулаком и наконечником тяги так, чтобы резьбовой шток уперся в торец шарового пальца.
4. Затягивайте съемник до характерного щелчка, сигнализирующего о выходе конуса пальца из посадочного отверстия кулака.
5. Аккуратно извлеките палец из сочленения, избегая перекоса и повреждения пыльника.

При отсутствии съемника используйте альтернативный метод:

• Ослабьте, но не снимайте полностью гайку пальца (оставьте 3-4 витка резьбы).
• Резким ударом молотка по боковой поверхности проушины поворотного кулака вблизи пальца выбейте конусное соединение.
• Полностью отверните гайку и извлеките палец. Избегайте ударов непосредственно по резьбе пальца!

Важные замечания:

Ситуация	Действие
Палец не выходит после затяжки съемника	Нанесите легкие удары молотком по корпусу съемника параллельно оси пальца
Повреждение пыльника шарового шарнира	Обязательна замена наконечника тяги при сборке
Сорвана резьба на пальце	Используйте экстрактор или замену наконечника

После отсоединения рулевых тяг от обоих поворотных кулаков надежно отведите тяги в сторону, зафиксировав проволокой, чтобы исключить нагрузку на рулевые шланги и механизм. Проверьте целостность пыльников шаровых опор перед последующей сборкой.

Снятие ступичного подшипника с оси

После демонтажа ступицы колеса и откручивания тормозного суппорта, освобождаем ось от всех крепежных элементов. Тщательно очищаем посадочные места под подшипник от грязи и остатков смазки металлической щеткой. Проверяем состояние шлицов и резьбовых соединений на предмет повреждений.

Фиксируем ось в тисках через мягкие прокладки, исключая деформацию. Используем универсальный гидравлический съемник подшипников: центральную шпильку съемника упираем в торец оси, а захваты зацепляем за внутреннее кольцо подшипника. При отсутствии съемника применяем выколотку из цветного металла, нанося удары равномерно по периметру кольца.

Ключевые этапы работ

Важно: запрещается воздействовать на наружное кольцо или сепаратор – это разрушит подшипник!

1. Прогрейте феном внутреннюю зону подшипника (≈150°C) для снижения посадки
2. Создавайте усилие съемника строго вдоль оси без перекосов
3. При закисании обработайте стык проникающей смазкой WD-40

Тип съемника	Особенности применения
Гидравлический трехлапый	Требует центровки, подходит для сильных закисаний
Механический с регулируемыми захватами	Используется при ограниченном доступе

После демонтажа очистите посадочную зону оси от задиров и окислов. Проверьте биение поверхности индикаторным нутромером – допустимое отклонение не превышает 0.05 мм. При обнаружении выработки или конусности ось требует замены.

Фиксация рычага подзаски для предотвращения смещения

При замене шкворней крайне важно надёжно зафиксировать рычаг передней подвески УАЗ Патриот. Это предотвратит его самопроизвольное смещение под собственным весом или при приложении усилий во время демонтажа старых и установки новых деталей. Неподвижное положение рычага существенно упрощает процесс центровки шкворней и обеспечивает точность работ.

Смещение рычага во время процедуры приводит к перекосу посадочных мест шкворней в поворотных кулаках и нижних/верхних рычагах. Это вызывает затруднения при запрессовке новых шкворней, риск повреждения резьбовых соединений и нарушение углов установки колёс. Фиксация исключает необходимость повторной регулировки подвески после сборки.

Способы надёжной фиксации

• Гидравлический домкрат – Установите под нижний рычаг, создав умеренное давление вверх для компенсации веса. Избегайте избыточного подъёма.
• Монтажные подставки (козлы) – Расположите под рычагом после частичного подъема авто, обеспечив плотный контакт и устойчивость.
• Страховочная струбцина – Зажмите рычаг через проушины к раме или стабилизатору поперечной устойчивости крупной струбциной.
• Такелажные ремни – Жёстко зафиксируйте рычаг в штатном положении, притянув его к элементам рамы.

Критические моменты: Фиксация обязательна до полного вывешивания колеса и снятия ступицы. Контролируйте положение рычага после каждого этапа разборки (отсоединения рулевой тяги, тормозного шланга, шаровой опоры). Используйте минимум два метода одновременно для гарантии неподвижности, особенно при работе с нижним рычагом.

Выпрессовка шаровых опор из поворотного кулака

Для замены шкворней необходимо демонтировать шаровые опоры из поворотного кулака, что требует применения специального съемника и соблюдения технологии выпрессовки. Нарушение процесса может привести к повреждению посадочных мест кулака или самой опоры, усложнив последующий монтаж новых компонентов.

Перед началом работ тщательно очистите зону соединения от грязи и ржавчины, обработайте резьбовые соединения проникающей смазкой. Убедитесь в наличии съемника типа «гармошка» или гидравлического пресса, так как стандартные съемники для рулевых наконечников здесь неэффективны из-за высокого усилия запрессовки.

Порядок выпрессовки

Соблюдайте строгую последовательность действий для минимизации риска деформации деталей:

1. Зафиксируйте поворотный кулак в тисках через мягкие прокладки, исключая перекосы
2. Установите съемник так, чтобы его центральный шпильок упирался в торец шаровой опоры, а захваты – в края кулака
3. Равномерно затягивайте съемник, контролируя отсутствие перекоса опоры в гнезде
4. При закисании соединения аккуратно прогрейте кулак горелкой до 150-200°C, избегая перегрева

Критические ошибки при демонтаже:

• Ударные воздействия кувалдой – вызывают деформацию посадочного отверстия
• Перекос съемника – приводит к заклиниванию механизма
• Перегрев свыше 250°C – меняет структуру металла

Проблема	Решение
Опорное кольцо съемника соскальзывает	Используйте переходные втулки под диаметр кулака
Коррозия в посадочной зоне	Обработайте WD-40 и выждите 30-40 минут перед выпрессовкой

После демонтажа зачистите посадочные отверстия кулака мелкой наждачной бумагой, удалите заусенцы. Проверьте геометрию отверстий шаблоном – биение более 0,1 мм требует расточки или замены кулака. Утилизируйте снятые шаровые опоры, даже если внешне они целы – ресурс их исчерпан после выпрессовки.

Освобождение торсионов от нагрузки перед началом работ

Перед демонтажем шкворней необходимо полностью разгрузить торсионную подвеску, иначе снятие узлов будет невозможно из-за высокого давления на поворотный кулак. Игнорирование этого этапа приведёт к резкому самопроизвольному разбору узла под напряжением, что опасно для исполнителя и повредит компоненты подвески.

Автомобиль должен быть установлен на ровную твёрдую поверхность с поднятыми передними колёсами. Обязательно зафиксируйте задние колёса противооткатными упорами и снимите нагрузку с рулевых тяг, отсоединив их от поворотных кулаков. Используйте только исправные домкраты и страховочные подставки, способные выдержать вес машины.

Последовательность операций:

1. Поддомкратьте переднюю ось
   Поднимите авто за лонжероны рамы, оставив передние колёса в свободном зависании.
2. Установите страховочные подставки
   Расположите их под рамой в зоне крепления нижних рычагов.
3. Спустите домкрат
   Опустите авто на подставки – торсионы полностью разгрузятся, а колёса свободно провиснут.
4. Контроль разгрузки
   Убедитесь, что между опорными площадками рычагов и кронштейнами рамы появился зазор 3-5 мм.

Ошибка	Последствие
Подъём за балку моста	Торсионы остаются под напряжением
Отсутствие страховки	Риск падения автомобиля

Важно: Не отсоединяйте шаровые опоры и не выкручивайте шкворни до подтверждения разгрузки торсионов. Проверьте свободу хода поворотного кулака – он должен легко качаться без сопротивления.

Демонтаж рычагов подвески с рамы автомобиля

Открутите гайки крепления нижнего рычага к кронштейну рамы, используя торцевой ключ на 22 мм и трещотку. Удерживайте болт от проворачивания вторым ключом на 22 мм. Аналогично снимите гайки верхнего рычага, применяя ключ на 19 мм. Обратите внимание на возможное наличие шайб под гайками – сохраните их.

Аккуратно выбейте болты крепления рычагов к раме молотком через медную или алюминиевую выколотку. При закисании резьбы обработайте соединения проникающей смазкой WD-40 за 10–15 минут до демонтажа. Извлеките болты полностью, одновременно придерживая рычаг, чтобы избежать резкого падения.

Порядок дальнейших действий

1. Снимите оба рычага (верхний и нижний) с кронштейнов рамы, аккуратно отводя их в сторону от поворотного кулака.
2. Осмотрите посадочные места на раме: удалите остатки грязи, ржавчины и старой консистентной смазки металлической щеткой.
3. Проверьте состояние резинометаллических сайлент-блоков в рычагах:
   • Трещины или расслоения резины
   • Деформация втулок
   • Люфт при покачивании монтировкой

Элемент	Ключ	Момент затяжки (после сборки)
Болт нижнего рычага	22 мм	180–210 Н·м
Болт верхнего рычага	19 мм	140–160 Н·м

Важно: Маркируйте рычаги (левый/правый, верхний/нижний) мелом перед снятием. Уложите демонтированные узлы на чистую поверхность, избегая перекоса втулок под весом деталей.

Очистка зоны установки шкворней от грязи и старой смазки

Тщательно удалите крупные загрязнения металлической щёткой или скребком, уделяя особое внимание посадочным отверстиям шкворней и прилегающим поверхностям поворотного кулака. Используйте сжатый воздух для выдувания рыхлой грязи и абразивных частиц из труднодоступных полостей, избегая попадания пыли в глаза и дыхательные пути.

Обезжирьте все контактные зоны ацетоном, уайт-спиритом или специальным очистителем тормозов, нанося состав ветошью без ворса или кистью. Повторяйте процедуру до полного удаления остатков старой консистентной смазки и масляных пятен – это критично для надёжной фиксации новых шкворней и предотвращения ускоренного износа.

Детальная обработка элементов

Проработайте резьбовые отверстия под стопорные болты:

1. Прогоните метчиком соответствующего размера для удаления засохшей смазки и окислов
2. Обработайте каналы ершиком с обезжиривателем
3. Просушите сжатым воздухом

Контрольные параметры после очистки:

Поверхность поворотного кулака	Равномерный металлический блеск без раковин
Отверстия шкворней	Гладкие стенки без задиров и коррозии
Зона установки сальников	Отсутствие заусенцев и рисок

Избегайте применения абразивных материалов на ответственных посадочных поверхностях – механические повреждения приведут к разбиванию новых шкворней. Для финишной очистки используйте безворсовые салфетки, смоченные очистителем карбюратора. Перед установкой компонентов повторно удостоверьтесь в полном испарении технических жидкостей.

Откручивание стопорных болтов крепления шкворней

Стопорные болты (обычно 2 шт. на каждый шкворень) фиксируют шкворни в поворотных кулаках, предотвращая их проворачивание. Расположены перпендикулярно оси шкворня со стороны передней или задней поверхности кулака. Часто имеют шестигранную головку под ключ или внутренний шестигранник.

Болты подвержены интенсивному воздействию грязи и коррозии, что осложняет их демонтаж. Резьбовое соединение обычно обработано фиксатором (типа Loctite). Неправильное откручивание приводит к срыву граней или поломке болта.

Технология откручивания

1. Очистка зоны: Щеткой и спецсредством (WD-40, "жидкий ключ") удалите грязь с головок болтов и прилегающих поверхностей.
2. Нагрев: Прогрейте головки болтов строительным феном (150-200°C) для разрушения фиксирующего состава. Избегайте открытого пламени!
3. Инструмент:
   • Используйте идеально подходящий шестигранный ключ или биту (без люфта!).
   • Применяйте ударный гайковерт или ключ с усилителем (трещотка с длинным рычагом).
4. Срыв резьбы: Резким сильным усилием сорвите болт с места. При срыве граней:
   • Набейте на головку болта звёздочку TORX на размер больше.
   • Используйте экстрактор для сорванных болтов.
5. Извлечение: После срыва откручивайте болты плавно. Если болт проворачивается, но не выходит – прогрейте кулак вокруг него.

Важно! Замените стопорные болты на новые независимо от их состояния. Используйте болты с классом прочности не ниже 10.9 и нанесите фиксатор резьбы при сборке.

Последовательность выбивания верхнего шкворня из цапфы УАЗ Патриот

После демонтажа колеса, ступицы и рычагов подвески обеспечьте надежную фиксацию поворотной цапфы. Очистите посадочные отверстия шкворней от грязи и остатков смазки металлической щеткой. Проверьте наличие стопорных штифтов или шплинтов, при их наличии – удалите кусачками.

Подготовьте инструменты: молоток массой 1-1.5 кг, выколотку из мягкого металла (медь, алюминий) диаметром на 0.5-1 мм меньше шкворня, оправку для поддержки нижней части цапфы. Наденьте защитные очки во избежание травм от осколков.

1. Установите цапфу вертикально на массивную опору, подложив металлическую оправку под нижнее отверстие.
2. Вставьте выколотку в верхнее отверстие цапфы, плотно прижав к торцу шкворня.
3. Наносите резкие удары молотком по выколотке строго по оси шкворня. При закисании:

• Обработайте соединение WD-40 или тормозной жидкостью
• Чередуйте удары с разных сторон
• Прогрейте цапфу горелкой до 150-200°C

4. Контролируйте движение шкворня – при перекосе выровняйте выколотку
5. После выхода шкворня на 2/3 длины переверните цапфу и выбейте деталь полностью

Важно: Не используйте стальные зубила – они повреждают посадочное отверстие. При сопротивлении шкворня более 10-15 ударов прекратите работу и повторите обработку проникающей жидкостью.

Методы извлечения нижнего шкворня при закисании

Закисание нижнего шкворня – распространённая проблема из-за коррозии и загрязнения посадочного места. Для извлечения требуется сочетание механического воздействия и химических методов.

Перед началом работ демонтируйте поворотный кулак со ступицей, чтобы обеспечить доступ к шкворню. Очистите зону от грязи и обработайте резьбовое соединение проникающей смазкой за 12-24 часа.

Эффективные способы демонтажа

Применяйте комбинацию методов в указанной последовательности:

1. Ударное выбивание:
   • Используйте выколотку из мягкого металла (медь, алюминий) диаметром меньше шкворня
   • Наносите удары кувалдой 3-5 кг строго по оси шкворня, чередуя стороны
2. Термический способ:

   Прогрейте посадочное место горелкой до 300-400°C (раскалённый металл – тёмно-красный), затем резко охладите шкворень жидким азотом или охлаждающей спреем.

3. Гидравлический инструмент:
   • Установите съёмник типа "гармошка" с усилителем
   • Комбинируйте с вибрацией: нагружайте съёмник и простукивайте корпус

Метод	Критичные нюансы	Риски
Выбивание	Контролировать соосность ударов	Деформация посадочного гнезда
Нагрев	Не перегревать чугун (свыше 500°C)	Отпуск металла, пожар
Съёмник	Фиксация лап без перекоса	Срыв резьбы шпилек

При невозможности демонтажа придётся разрезать шкворень болгаркой с диском 1-2 мм: сделайте два продольных надреза на ¾ глубины, затем расколите клином. После извлечения зачистите посадочное место шарошкой.

Оценка состояния посадочных мест после демонтажа

После извлечения старых шкворней тщательно очистите посадочные отверстия в поворотных кулаках от грязи, остатков смазки и продуктов коррозии. Используйте металлическую щётку, ветошь и очиститель (WD-40, уайт-спирит). Убедитесь, что доступ к отверстиям обеспечен со всех сторон – это критично для выявления скрытых дефектов.

Визуально и тактильно проверьте поверхности отверстий на предмет задиров, глубоких рисок или эллипсности. Особое внимание уделите зонам контакта с уплотнительными кольцами и резьбовым участкам (если шкворни крепились гайками). Отсутствие равномерного прилегания по всей окружности свидетельствует о деформации.

Ключевые критерии при осмотре

• Коррозия: Рыжие пятна или раковины на стенках. Допустимы поверхностные следы, но глубокая коррозия требует расточки или замены кулака.
• Выработка: Зеркальный блеск или ступеньки на поверхности – признаки износа. Проверьте зазор щупом между новым шкворнем и отверстием (макс. 0.05 мм).
• Деформация: Вмятины от ударов или искривление оси отверстия. Выявляется калибром или установкой шкворня – он должен входить без перекоса.

Проблема	Последствия	Решение
Задиры ≥ 0.3 мм	Утечка смазки, ускоренный износ	Расточка под ремонтный шкворень
Эллипсность отверстия	Биение колеса, разрушение подшипников	Замена поворотного кулака
Сколы резьбы	Ненадёжная фиксация шкворня	Нарезка новой резьбы (если позволяет толщина металла)

Обязательно проверьте состояние сопрягаемых элементов: люфт в подшипниках ступицы, целостность сальников. Износ этих деталей косвенно указывает на нагрузку, которую испытывали посадочные места. При сомнениях в геометрии отверстий используйте нутромер – расхождение диаметра в разных точках более 0.1 мм недопустимо.

Установка новых шкворней в повреждённые гнёзда приведёт к быстрому выходу узла из строя. Если обнаружены критические дефекты – расточите отверстия под усиленные шкворни увеличенного диаметра или замените поворотные кулаки в сборе. Экономия на этом этапе спровоцирует повторный ремонт через 5-10 тыс. км.

Очистка внутренних поверхностей поворотного кулака

После демонтажа старых шкворней тщательно удалите остатки отработанной консистентной смазки, металлическую стружку и грязь из посадочных отверстий кулака. Используйте механические методы очистки – остатки смазочного материала активно накапливают абразивные частицы, ускоряющие износ новых деталей.

Осмотрите отверстия на предмет задиров, коррозии или эллипсности. Наличие глубоких рисок или деформации отверстий требует расточки или замены кулака – установка шкворней в поврежденные гнёзда приведёт к ускоренному люфту и нарушению углов установки колёс.

Порядок обработки поверхностей

1. Обработать отверстия жёсткой нейлоновой щёткой, закреплённой в дрели (обороты не выше 1500 об/мин).
2. Протереть каналы ветошью, смоченной в очистителе карбюратора или уайт-спирите для обезжиривания.
3. Продуть сжатым воздухом все полости, уделяя внимание масляным каналам и стопорным канавкам.
4. Проверить гладкость поверхностей пальцем в х/б перчатке – заусенцы удалять надфилем.

Критические зоны контроля:

• Верхняя и нижняя рабочие юбки кулака (зоны контакта со шкворнем)
• Канавки под стопорные кольца
• Отверстия под мазник и смазочные каналы

Материал	Назначение	Альтернатива
Очиститель тормозов	Обезжиривание после механической чистки	Ацетон, бензин "Калоша"
Медная щётка	Удаление въевшейся коррозии	Абразивный ёршик (с осторожностью)

Не допускайте попадания абразива в полость кулака – микрочастицы песка или металла при работе смешиваются со смазкой, превращая её в полировальную пасту. Финишная протирка чистой ветошью обязательна перед запрессовкой новых шкворней.

Выбор новых шкворней для УАЗ Патриот

Качество шкворней напрямую влияет на управляемость автомобиля, износ шин и безопасность движения. Неоригинальные или низкосортные детали могут привести к преждевременному выходу из строя ступичных узлов, увеличению люфта рулевого управления и деформации поворотных кулаков. Тщательный подбор компонентов с учетом условий эксплуатации и материалов изготовления – обязательный этап подготовки к замене.

На рынке представлены три основных типа шкворней: стандартные стальные, усиленные легированные и с тефлоновым покрытием. Стальные подходят для умеренных нагрузок, легированные выдерживают экстремальное бездорожье, а тефлоновые снижают трение и продлевают ресурс втулок. Ключевые критерии выбора – соответствие заводским допускам по твердости (не ниже 45 HRC), точность геометрических размеров и наличие защитных покрытий от коррозии.

Рекомендуемые производители и параметры

• Оригинал (УАЗ): Артикул 315190-2905120, сталь 40Х, цементированная поверхность
• ТРЭК: Модель UZ-PT-01, сталь 20ХН3А с закалкой ТВЧ, ресурс до 80 тыс. км
• Drive&Go: Серия Professional, хром-молибденовый сплав, тефлоновое напыление

Параметр	Стандарт	Усиленные	С тефлоном
Диаметр (мм)	22±0.01	22±0.005	22±0.005
Твердость	45-50 HRC	55-60 HRC	50-55 HRC
Ресурс (тыс. км)	40-50	70-90	60-80

При установке шкворней с увеличенной твердостью обязательна замена втулок на совместимые бронзовые или латунные аналоги – стандартные биметаллические вкладыши не рассчитаны на высокое давление. Для вечных пробок бездорожья оптимальны комплекты с антифрикционным покрытием, снижающим риск заклинивания при попадании грязи. Проверка сертификатов соответствия ГОСТ 3325-85 исключит риски приобретения контрафакта.

Подготовка новых шкворней к установке (смазка)

Очистите новые шкворни от заводской консервационной смазки и возможных загрязнений с помощью ветоши, обезжиривателя или растворителя. Убедитесь в отсутствии повреждений резьбы и посадочных поверхностей. Тщательно просушите детали сжатым воздухом или чистой салфеткой перед нанесением смазочного материала.

Нанесите специализированную тугоплавкую смазку для шкворней (например, ШРБ-4, Литол-24 или аналоги) равномерным слоем на все контактные зоны: наружную цилиндрическую поверхность, торцы, зону под стопорные кольца и резьбовые участки. Особое внимание уделите канавкам для смазки, если они предусмотрены конструкцией.

Ключевые этапы обработки

• Внутренние полости – заполните смазкой продольные отверстия шкворней через маслёнки до выхода состава из зазоров
• Резьбовые соединения – обработайте грани гаек и шпилек графитовой пастой для предотвращения прикипания
• Сопрягаемые детали – смажьте втулки поворотных кулаков и опорные чашки перед запрессовкой

Важно: не используйте обычные пластичные смазки – они вымываются водой и теряют свойства при нагреве от тормозов.

Правильная ориентация шкворня при установке в цапфу

Шкворень имеет конструктивные особенности, требующие строгого соблюдения ориентации при монтаже. На его поверхности расположено масляное отверстие для подачи смазки, а один торец выполнен со скосом (фаской). Эти элементы должны занимать определённое положение относительно цапфы и моста для корректной работы узла.

Неправильная установка приводит к блокировке смазочных каналов, ускоренному износу втулок, заеданию поворотного механизма и деформации деталей. Ошибки в ориентации также вызывают перекосы в подшипниковых узлах, что негативно сказывается на управляемости автомобиля.

Ключевые требования к ориентации:

Элемент шкворня	Правильное положение
Фаска (скос)	Всегда направлена вниз
Масляное отверстие	Совмещено с каналом подачи смазки в цапфе
Маркировка "TOP" (если есть)	Обращена вверх

Пошаговая последовательность установки:

1. Очистите посадочное отверстие цапфы от грязи и остатков старой смазки
2. Нанесите консистентную смазку на внутреннюю поверхность втулок и шкворень
3. Вставьте шкворень фаской вниз, совмещая масляное отверстие с каналом в цапфе
4. Проверьте совпадение каналов через технологические отверстия в цапфе
5. Зафиксируйте шкворень стопорными кольцами или болтами (в зависимости от модификации)

Контрольный тест: после установки поворотный кулак должен свободно вращаться на шкворне без заеданий. Принудительно подайте смазку через пресс-маслёнку для заполнения зазоров. Игнорирование правил ориентации сокращает ресурс шкворневой пары в 2-3 раза.

Монтаж нижнего шкворня до упора

Установите новый шарнир в поворотный кулак снизу, совместив его резьбовую часть с отверстием. Используя спецключ для шкворней или мощный шестигранник (обычно на 14 мм), начните вкручивание по часовой стрелке с умеренным усилием. Контролируйте положение детали – фланец должен плотно прилегать к поверхности кулака без перекоса.

Продолжайте затяжку до момента полного контакта опорной площадки шарнира с металлом кулака. Критерием правильной установки служит отсутствие зазора и характерный металлический стук при легком простукивании молотком через медную проставку. Избегайте чрезмерного усилия – деформация посадочного места недопустима.

Контрольные операции после установки

• Проверьте свободу вращения шкворня втулкой – движение должно быть плавным без заеданий
• Убедитесь в отсутствии люфта при попытке раскачивания шарнира пальцами
• Нанесите консервирующую смазку на резьбовую часть для защиты от коррозии

Важно: Перед финальной сборкой узла убедитесь, что верхний шкворень также установлен корректно – параллельность ослей критична для ресурса подшипников.

Фиксация нижнего шкворня стопорным болтом

После запрессовки нижнего шкворня в поворотный кулак критически важно надёжно зафиксировать его положение. Для этого предусмотрен стопорный болт, вкручиваемый в специальное отверстие перпендикулярно оси шкворня. Этот элемент предотвращает проворачивание и самопроизвольное выпадение шкворня во время эксплуатации.

Резьбовое отверстие под стопорный болт расположено в боковой стенке поворотного кулака. Оно должно быть тщательно очищено от грязи, остатков старой краски или следов коррозии перед установкой нового болта. Игнорирование этого этапа или недостаточная затяжка болта неизбежно приводят к люфтам и ускоренному износу шарнира.

Ключевые этапы установки и контроля

Процесс фиксации включает следующие обязательные действия:

1. Совмещение отверстий: Поверните шкворень так, чтобы его продольный паз точно совпал с резьбовым отверстием в кулаке.
2. Подготовка болта: Нанесите на резьбу нового болта средство для предотвращения прикипания (например, медную смазку).
3. Затяжка: Вкрутите болт вручную до упора, затем затяните с требуемым моментом (указан в руководстве по ремонту, обычно 35-50 Н·м).
4. Контроль: Убедитесь, что конец болта плотно вошёл в паз шкворня, полностью исключая его осевое смещение или вращение.

После затяжки болт обязательно должен быть законтренен. Для этого используются два основных метода:

• Шплинтование через отверстие в хвостовике болта (если конструкция предусматривает сквозное отверстие).
• Нанесение фиксирующего резьбового состава (аналог краски) на выступающую часть резьбы после затяжки.

Типичные проблемы при неправильной фиксации и их последствия:

Ошибка	Последствие
Несовпадение паза шкворня и отверстия	Болт не фиксирует шкворень, деформация резьбы или срыв головки
Недостаточный момент затяжки	Самоотвинчивание болта, появление люфта, ударные нагрузки
Отсутствие контровки	Постепенное выкручивание болта от вибрации
Грязное или повреждённое резьбовое отверстие	Невозможность достичь правильного усилия затяжки, срыв резьбы

Регулярно проверяйте состояние стопорного болта во время ТО. Появление следов масла или люфта в узле – сигнал для немедленного контроля его затяжки и целостности.

Установка верхнего шкворня по технологическим меткам

После демонтажа старых деталей и подготовки посадочных мест, проверьте наличие технологических меток на поворотном кулаке. Эти метки (обычно насечки или точки) нанесены производителем на верхней части цапфы строго напротив отверстия под шкворень. Их совмещение гарантирует правильное положение оси поворота колеса относительно геометрии подвески.

Нанесите графитовую смазку на внутреннюю поверхность втулок и наружную часть нового шкворня. Аккуратно вставьте шкворень в отверстие кулака, совместив его проточку с меткой на цапфе. Контролируйте, чтобы метки оставались совмещенными в процессе запрессовки – для этого используйте съемник с ограничителем хода или оправку, не перекрывающую зону маркировки.

Ключевые этапы фиксации

Проверьте глубину посадки: торец шкворня должен быть утоплен заподлицо с поверхностью кулака. Зафиксируйте деталь стопорным кольцом, убедившись, что оно полностью село в канавку. При наличии резьбовой заглушки (актуально для поздних модификаций) затяните её моментом 35-40 Н·м с обязательной обработкой резьбы анаэробным фиксатором.

1. Контроль совмещения меток после монтажа при помощи зеркала или эндоскопа
2. Проверка свободного хода кулака – плавное вращение без заеданий
3. Обработка смазкой ШРБ-4 через пресс-маслёнки (2-3 качков)

Параметр	Нормативное значение
Момент затяжки гайки шаровой опоры	110-130 Н·м
Допустимое смещение меток	не более ±1.5 мм

Важно: Не допускается установка шкворня без совмещения меток – это приведет к нарушению углов установки колес и ускоренному износу шин. После сборки обязательна проверка развала-схождения на стенде.

Затяжка стопорных болтов с требуемым моментом

После установки новых шкворней в поворотный кулак и совмещения технологических отверстий с канавками на шкворнях, приступают к фиксации. Стопорные болты, расположенные в верхней и нижней части кулака, необходимо последовательно затянуть с соблюдением регламентированного производителем усилия. Использование динамометрического ключа на этом этапе строго обязательно, так как недостаточная затяжка приведет к самоотворачиванию и люфту, а чрезмерная – к деформации резьбы или срыву шпилек.

Перед окончательной затяжкой убедитесь, что шкворни не проворачиваются в своих посадочных местах, а их канавки четко совпадают со стопорными болтами. Очистите резьбу от загрязнений и остатков старой фиксации, нанесите на новые болты рекомендованный резьбовой фиксатор (обычно синий, средний класс прочности). Затяжку выполняйте крест-накрест для равномерного распределения усилия.

Порядок и ключевые параметры

Рекомендуемый момент затяжки для стопорных болтов шкворней УАЗ Патриот составляет 50-55 Н·м (Ньютон-метров). Соблюдайте следующий алгоритм:

1. Предварительно затяните все стопорные болты вручную до упора.
2. Динамометрическим ключом затяните первый болт до момента ~30 Н·м.
3. Перейдите к диагонально противоположному болту и затяните его до того же значения.
4. Повторите шаги 2 и 3 для оставшихся болтов.
5. Повторите проход по всем болтам в той же последовательности, доводя момент до финальных 50-55 Н·м.

После затяжки проверьте отсутствие проворота шкворней. Установите защитные резиновые колпачки на стопорные болты для предотвращения коррозии и попадания грязи. Прокачайте тормозную систему (если снимались суппорта) и выполните контрольный тест-драйв на малой скорости, обращая внимание на плавность хода руля и отсутствие посторонних стуков.

Элемент	Момент затяжки (Н·м)	Примечание
Верхний стопорный болт шкворня	50-55	Обязательно использовать фиксатор резьбы
Нижний стопорный болт шкворня	50-55	Аналогично верхнему

Набивание смазки в пресс-маслёнки шкворней

Процедура выполняется шприцем для консистентной смазки через пресс-маслёнки, установленные в верхней и нижней части поворотного кулака. Необходимо использовать специальную тугоплавкую смазку для шкворней (например, ШРБ-4 или аналог), устойчивую к высоким нагрузкам и температуре. Перед началом тщательно очистите маслёнки от грязи ветошью.

Нагнетайте смазку до появления свежего состава из-под защитных колпачков шкворней. Избыток выдавится через зазоры, что подтвердит заполнение полости. Прекратите набивку при заметном сопротивлении шприца или видимом выходе смазки. Избегайте переизбытка – это может повредить сальники.

Ключевые этапы и контроль

1. Поочерёдно обработайте верхнюю и нижнюю маслёнки каждого шкворня.
2. Проверьте выход смазки:
   • Сверху – под резиновым колпачком рулевой сошки
   • Снизу – у основания поворотного кулака
3. Удалите излишки смазки ветошью после завершения.

Важные нюансы: При отсутствии выхода смазки проверьте целостность каналов шкворней и состояние маслёнок. Регулярность процедуры – каждые 5-8 тыс. км пробега или после езды по грязи/воде. Игнорирование приводит к ускоренному износу втулок и заклиниванию шкворней.

Параметр	Норма	Ошибка
Давление шприца	Плавное нагнетание	Резкие усилия (риск сорвать резьбу)
Объём смазки	3-5 "качков" на маслёнку	Более 10 качков (переизбыток)

Проверка свободного хода поворотного кулака на шкворнях

После установки новых шкворней критически важно проверить отсутствие чрезмерного свободного хода (люфта) поворотного кулака вокруг них. Этот люфт напрямую влияет на управляемость, стабильность и износ других компонентов подвески. Неправильная затяжка или неверный подбор втулок являются основными причинами появления недопустимого зазора.

Поддомкратьте переднюю часть автомобиля, снимите соответствующее колесо и убедитесь, что поворотный кулак полностью разгружен. Попросите помощника несколько раз резко качнуть рулевое колесо из стороны в сторону на небольшой угол, чтобы преодолеть трение в рулевых тягах и рулевом механизме, но не проворачивать колеса. Визуально контролируйте место соединения поворотного кулака с верхним и нижним рычагами подвески.

Методы проверки люфта

Проверка вручную:

• Возьмитесь руками за поворотный кулак в области крепления рычагов (верх и низ).
• Пытайтесь покачивать кулак вокруг оси шкворня – вперед-назад относительно продольной оси автомобиля (по направлению движения).
• Чувствительный люфт (ощутимое движение, стук) при таком покачивании указывает на чрезмерный зазор между шкворнем и бронзовыми втулками поворотного кулака.
• Движение кулака вверх-вниз (по оси шкворня) говорит о проблеме с регулировочными шайбами или износе упорного подшипника/шайбы.

Проверка зазора щупом:

1. Обеспечьте неподвижность поворотного кулака относительно рычага (например, подклините монтажкой).
2. Измерьте щупом зазор в стыке между проушиной поворотного кулака и рычагом (верхним или нижним) в направлении, перпендикулярном оси шкворня.
3. Зазор должен быть равномерным по всей окружности и не превышать значений, указанных в руководстве по ремонту УАЗ Патриот (обычно в пределах 0.05-0.15 мм для новых втулок).

Дополнительные проверки:

• Визуально осмотрите состояние новых бронзовых втулок на предмет задиров или неравномерного прилегания.
• Проверьте целостность и правильность установки пыльников шкворней.
• Убедитесь в отсутствии перекоса поворотного кулака относительно рычагов.

Допустимый люфт:

Направление люфта	Допустимое значение	Причина превышения
Вокруг оси шкворня (вперед-назад)	Практически отсутствует (неощутим рукой)	Износ/некондиция втулок, малый натяг, износ шкворня
По оси шкворня (вверх-вниз)	0.1 - 0.3 мм (регулируется шайбами)	Неправильная регулировка, износ упорного подшипника/шайбы

Установка рычагов подвески на штатные места

После демонтажа старых шкворней и подготовки посадочных зон, рычаги подвески аккуратно устанавливаются в оригинальные точки крепления. Важно совместить монтажные отверстия рычагов с проушинами на балке моста и кронштейнами рамы без перекоса. Предварительно на резьбовые соединения и оси шарниров наносится графитовая смазка для защиты от коррозии и упрощения последующего обслуживания.

Фиксация осуществляется штатными болтами, которые затягиваются в два этапа: сначала наживляются гайки до контакта с шайбами, затем окончательный момент затяжки применяется после полной установки узла и опускания автомобиля на колеса. Это исключает деформацию сайлент-блоков при статической нагрузке. Параллельно контролируется соосность крепежных втулок – смещение недопустимо, так как вызывает ускоренный износ резинометаллических элементов.

Ключевые этапы и параметры

При монтаже соблюдайте последовательность:

1. Установка нижних рычагов с совмещением осей шкворневых узлов
2. Фиксация верхних рычагов с регулировкой угла кастора
3. Проверка свободы хода шарниров до затяжки

Требования к моменту затяжки:

Элемент	Момент (Н∙м)
Болт крепления к балке	140-160
Гайка шарового шарнира	80-100
Кронштейн рамы (верх)	120-140

Проверьте отсутствие зазоров между фланцами рычагов и посадочными площадками после затяжки. Люфт в шарнирах устраняется заменой деталей – регулировка не предусмотрена. Завершающий этап – монтаж ступичных узлов и тормозных механизмов с подключением рулевых тяг.

Регулировка углов установки торсионов после сборки

После замены шкворней и сборки передней подвески критически важно восстановить правильные углы установки торсионов. Неверная регулировка приведет к ускоренному износу резинотехнических элементов, нарушению управляемости и снижению ресурса новых шкворней. Торсионы напрямую влияют на клиренс и положение рычагов, определяя развал-схождение колес.

Основным параметром для контроля является высота передней части рамы относительно уровня земли. Замеры выполняются от нижней плоскости лонжерона (в зоне крепления рычага) до земли при номинальной нагрузке на колеса. Рекомендуемые значения для УАЗ Патриот указаны в технической документации и обычно составляют 485±5 мм для штатной подвески. Регулировка осуществляется путем изменения угла затяжки регулировочных болтов торсионных штанг.

Порядок выполнения работ

1. Установите автомобиль на ровную площадку с полной нагрузкой (водитель + топливный бак не менее ½ объема).
2. Покачайте передок авто для стабилизации подвески.
3. Замерьте высоту от земли до контрольных точек на лонжеронах с обеих сторон.
4. Ослабьте контргайки регулировочных болтов торсионов.
5. Вращайте регулировочные болты ключом на 24 мм:
   • Затяжка (по часовой стрелке) – увеличивает клиренс
   • Отпускание (против часовой стрелки) – уменьшает клиренс
6. Добейтесь симметричной высоты в пределах 485±5 мм на обоих лонжеронах.
7. Затяните контргайки с моментом 80-100 Н∙м, удерживая регулировочный болт от проворота.

Важные нюансы:

Разница высот между левым и правым лонжеронами не должна превышать 3 мм. После регулировки обязательна проверка углов развала-схождения колес на стенде. Учитывайте, что торсионы "прирабатываются" – через 500 км пробега выполните контрольный замер высоты и при необходимости проведите коррекцию.

Параметр	Нормальное значение	Допуск
Высота лонжерона (от земли)	485 мм	±5 мм
Разница сторон	0 мм	≤3 мм
Момент затяжки контргайки	90 Н∙м	80-100 Н∙м

Монтаж шаровых опор в поворотный кулак

Очистите посадочные гнёзда поворотного кулака от грязи и следов коррозии, используя металлическую щётку и обезжириватель. Установите шаровые опоры в соответствующие пазы: верхнюю – в верхнее гнездо, нижнюю – в нижнее, соблюдая маркировку производителя. Совместите монтажные отверстия кулака с проушинами опор, вставьте штатные болты крепления без предварительной затяжки.

Зафиксируйте корпуса опор от проворачивания, аккуратно наживите гайки крепёжных болтов вручную. Обеспечьте соосность отверстий при необходимости монтажной лопаткой, избегая ударных воздействий на шарниры. Проверьте отсутствие перекосов опор относительно плоскости кулака визуально и тактильно перед финальной затяжкой.

Ключевые этапы затяжки и контроля

1. Затяните болты крепления динамометрическим ключом в два этапа:
   • Предварительно: 50-60 Н·м
   • Окончательно: 90-110 Н·м (согласно спецификации производителя опор)
2. Застопорите гайки контргайками или шплинтами (в зависимости от конструкции)
3. Убедитесь в плавности хода шарового пальца ручным покачиванием
4. Проверьте отсутствие люфта опоры в гнезде приложением монтажной монтировки

Элемент	Типовая неисправность при ошибке монтажа
Резиновый пыльник	Защемление при перекосе → разрыв уплотнения
Резьбовые соединения	Срыв резьбы от превышения момента затяжки
Посадочное гнездо	Деформация бортов из-за несовмещения отверстий

Важно: Окончательную затяжку выполняйте только при установленном колесе и опущенном домкрате – это исключит напряжения в подвеске. После пробега 500 км перепроверьте момент крепления и состояние пыльников.

Установка ступичного подшипника на ось

После демонтажа старого подшипника и очистки посадочных мест оси, подготовьте новые подшипники. Нанесите тонкий слой смазки (рекомендуется литиевая NLGI-3) на внутреннюю поверхность ступицы и наружную обойму подшипника. Убедитесь в отсутствии загрязнений на шейке оси и в ступице – даже мелкие частицы ускорят износ.

Аккуратно запрессуйте наружное кольцо подшипника в ступицу с помощью оправки, ударяя исключительно по внешнему кольцу. Установите внутреннее кольцо с роликами на шейку оси, избегая перекоса. При монтаже сальника заполните пространство за губами смазкой и аккуратно запрессуйте его заподлицо со ступицей, используя подходящую оправку.

Последовательность затяжки

Наденьте ступицу с подшипником на ось. Затяните гайку крепления моментом 19.6-24.5 Н·м (2-2.5 кгс·м), проворачивая ступицу для распределения роликов. Ослабьте гайку на пол-оборота, затем затяните с усилием 2.4-4.9 Н·м (0.25-0.5 кгс·м). Проверьте отсутствие люфта ступицы и плавность вращения без заеданий.

Этап	Действие	Момент затяжки
1	Первоначальная затяжка	19.6-24.5 Н·м
2	Ослабление	Пол-оборота
3	Фиксация	2.4-4.9 Н·м

Установите шплинт и загните его усики. При сборке избегайте:

• Попадания смазки на тормозные колодки
• Перекоса подшипника при запрессовке
• Превышения усилия затяжки гайки

После монтажа проверьте нагрев ступицы при пробной поездке – умеренное тепло допустимо, сильный нагрев указывает на перетяжку.

Подсоединение рулевых тяг к поворотному кулаку

После установки поворотного кулака на новый шкворень, совместите отверстие рулевой тяги с проушиной кулака. Вставьте палец рулевой тяги (шарнир), предварительно убедившись в чистоте посадочных поверхностей и отсутствии задиров. Смажьте палец графитовой смазкой или рекомендованным производителем составом для облегчения монтажа и предотвращения коррозии.

Наденьте стопорную шайбу на резьбовую часть пальца со стороны гайки. Затяните новую корончатую гайку динамометрическим ключом с усилием 196-245 Н·м (20-25 кгс·м). Проверьте свободное вращение шарового шарнира без люфта – тяга должна перемещаться от руки с небольшим усилием, но без заеданий.

Фиксация соединения

1. Проверните гайку до совпадения ближайшего паза на пальце с отверстием в грани гайки
2. Вставьте новый шплинт из комплекта (Ø 3.2 мм) до упора
3. Разведите усики шплинта в противоположные стороны, обжав их плоскогубцами вокруг гайки
4. Убедитесь, что шплинт не касается других деталей при повороте колеса

Важно: Запрещается ослаблять гайку для совпадения отверстия – используйте только рекомендованный момент затяжки. При деформации или повреждении шплинта произведите замену. После монтажа проверьте отсутствие течей смазки из пыльника шарнира.

Установка и центровка тормозного суппорта

После монтажа ступицы и тормозного диска, зафиксируйте суппорт на поворотном кулаке штатными болтами. Не затягивайте крепления окончательно – суппорт должен сохранить подвижность для последующей регулировки. Убедитесь, что тормозные колодки корректно установлены в направляющих скобах, без перекосов.

Наденьте тормозной шланг на штуцер суппорта и затяните соединение динамометрическим ключом с усилием 20–25 Н·м. Проверьте отсутствие перегибов шланга и его расстояние от вращающихся деталей подвески. При необходимости используйте новые медные шайбы для герметизации соединения.

Процедура центровки

1. Прокрутите тормозной диск вручную для выявления явных биений
2. Ослабьте болты крепления суппорта на 1–2 оборота
3. Резко нажмите педаль тормоза 3–5 раз до упора
4. Затяните болты крепления суппорта с усилием 90–110 Н·м

Контроль зазоров: Проверьте равномерность расстояния между колодками и диском по всей окружности. Зазор должен составлять 0,1–0,3 мм без локальных сужений. При вращении колеса диск не должен задевать колодки – характерный шум свидетельствует о перекосе.

Параметр	Значение
Момент затяжки болтов суппорта	90–110 Н·м
Момент затяжки штуцера шланга	20–25 Н·м
Допустимый радиальный люфт диска	≤ 0,05 мм

После центровки прокачайте тормозную систему, начиная с правого заднего колеса. Убедитесь в отсутствии подтеканий тормозной жидкости. Проведите тестовое торможение на неподвижном автомобиле – суппорт не должен смещаться при блокировке колеса.

Проверка герметичности тормозной системы

После замены шкворней критически важно убедиться в отсутствии утечек тормозной жидкости, особенно если проводились работы с тормозными шлангами, суппортами или трубками вблизи поворотных кулаков. Нарушение герметичности приведет к падению давления в контуре, снижению эффективности торможения и создаст аварийную ситуацию.

Внимательно осмотрите все соединения, которые подвергались разборке или могли быть случайно задеты во время демонтажа/монтажа шкворневого узла. Особое внимание уделите местам присоединения тормозных шлангов к суппортам и жестким трубкам, штуцерам прокачки, а также целостности самих шлангов и пыльников поршней суппортов.

Порядок выполнения проверки

1. Тщательно очистите от грязи все проверяемые элементы тормозной системы вокруг колес.
2. Попросите помощника несколько раз энергично нажать на педаль тормоза и удерживать её в нажатом положении с усилием.
3. Внимательно осмотрите каждое соединение, шланг и суппорт на предмет появления капель или мокрых потёков тормозной жидкости. Используйте фонарь для лучшего обзора.
4. Проверьте уровень жидкости в бачке главного тормозного цилиндра. Его заметное падение без видимых утечек может указывать на скрытую проблему.
5. Повторите проверку с вывешенными колесами, медленно проворачивая руль от упора до упора, наблюдая за шлангами на предмет перегибов или натяжения.

При обнаружении даже незначительной утечки немедленно устраните её причину (подтяните соединение, замените шланг или уплотнение) и проведите повторную проверку. Эксплуатация автомобиля с негерметичной тормозной системой категорически запрещена.

Монтаж переднего колеса и затяжка болтов крест-накрест

После установки ступицы и тормозного диска, наденьте колесо на шпильки, совместив отверстия диска со ступицей. Убедитесь, что поверхность ступицы и внутренняя часть колесного диска очищены от грязи, окислов или остатков смазки – это исключит биение колеса при движении. Ручной наживите все гайки или болты крепления, не допуская перекоса диска.

Перед окончательной затяжкой приподнимите колесо домкратом, чтобы снять нагрузку с подвески, но оставьте небольшой контакт с землёй для стабилизации. Это обеспечит правильное центрирование диска относительно ступицы при затяжке. Используйте только штатные крепёжные элементы без повреждений резьбы.

Порядок затяжки крепежа

1. Предварительная затяжка в два этапа:
   • Диагонально затяните противоположные болты с моментом 40-50 Н·м
   • Повторите диагональную последовательность до 70-80 Н·м
2. Опустите автомобиль на землю для нагрузки на подвеску
3. Окончательная затяжка крест-накрест с контролируемым моментом 98-118 Н·м (согласно руководству УАЗ Патриот)

Внимание: Обязательно используйте динамометрический ключ! Затяжка "на глаз" приводит к деформации диска, неравномерному износу шин и отрыву колеса на ходу. Для 5-болтового крепления применяйте схему: 1→3→5→2→4, где цифры соответствуют условной нумерации болтов по часовой стрелке.

Этап	Момент затяжки (Н·м)	Условие
Предзатяжка	40-50	Колесо приподнято
Доводка	70-80	Колесо приподнято
Финишная	98-118	Авто на земле

После пробега первых 50-100 км повторно проверьте момент затяжки всех болтов в указанной последовательности. Игнорирование этой процедуры снижает безопасность и ускоряет износ шкворневых узлов.

Опускание автомобиля и проверка клиренса

После завершения установки шкворней и сборки узлов подвески, плавно опустите автомобиль с домкратов на ровную поверхность. Убедитесь, что все инструменты и посторонние предметы убраны из-под днища, а колеса заняли устойчивое положение без перекосов. Дайте подвеске "устояться" в течение 2-3 минут, совершив легкое покачивание кузова для распределения нагрузки.

Проведите замеры клиренса (дорожного просвета) в стандартных контрольных точках: под картером переднего моста, под порогами в районе креплений стоек и под задним редуктором. Используйте рулетку или линейку, фиксируя расстояние от земли до металлических элементов рамы или мостов, а не до пластиковых защит.

Критерии корректной геометрии

• Симметричность: Разница между левым и правым замером в идентичных точках не должна превышать 5 мм
• Номинальные значения: Для УАЗ Патриот заводской клиренс составляет:
  • Передняя ось: 205 ± 10 мм
  • Задняя ось: 210 ± 10 мм
• Отсутствие визуальных перекосов: Зазоры между колесами и арками должны быть равномерными по всему периметру

Контрольная точка	Допустимое отклонение	Типичные проблемы при нарушении
Левый/правый порог	≤ 5 мм	Неравномерная затяжка шкворней, деформация поворотного кулака
Передний/задний мост	≤ 7 мм	Неправильная регулировка подшипников, износ втулок рессор

Важно: При обнаружении перекосов или отклонений от норматива запрещается эксплуатация авто до выявления причин. Повторно проверьте момент затяжки гайки шкворня (не менее 35 кгс·м), соосность отверстий и отсутствие перекоса втулок.

Этапы регулировки развала колес после замены шкворней

После замены шкворней регулировка развала обязательна, так как нарушение угла установки колес неизбежно. Без корректировки возникнет ускоренный износ резины и ухудшение управляемости автомобиля. Процедура требует точного оборудования и соблюдения последовательности действий.

Подготовьте УАЗ Патриот: установите на ровную площадку, проверьте давление в шинах, убедитесь в отсутствии люфтов рулевых тяг и подшипников ступиц. Обязательно покачайте кузов для стабилизации подвески перед замером углов.

Порядок выполнения работ

1. Предварительные замеры
   • Установите автомобиль на стенд развал-схождения
   • Зафиксируйте текущие значения развала/схождения
2. Корректировка развала
   • Ослабьте контргайки на верхних рычагах подвески
   • Вращением регулировочных болтов измените угол наклона колеса
   • Добейтесь значения -0°15' до +0°30' (для стандартной нагрузки)
3. Контроль параметров
   • Проверьте схождение (рекомендуемое: 0±1 мм)
   • Измерьте кастер (допуск: +1°30' ± 30')
4. Фиксация результатов
   • Затяните контргайки моментом 50-70 Н·м
   • Проверьте сохранение углов после затяжки

После регулировки выполните тестовый заезд для оценки управляемости. При появлении увода руля в сторону или вибрации повторите замеры. Для точной настройки учитывайте загрузку автомобиля – при постоянной эксплуатации с грузом допустимо увеличение развала до +1°.

Особенности установки схождения передних колёс

После замены шкворней на УАЗ Патриот критически важно проверить и отрегулировать схождение передних колёс. Новые шкворни меняют геометрию подвески, что напрямую влияет на углы установки. Неправильное схождение вызывает ускоренный износ резины, ухудшение управляемости и повышенную нагрузку на рулевое управление.

Процедуру выполняют только после полной сборки узла и обкатки (проезда 10-15 км для притирки деталей). Перед регулировкой проверяют давление в шинах, люфт рулевых тяг и состояние сайлентблоков. Замеры проводят на ровной площадке с использованием компьютерного стенда или оптического оборудования.

Ключевые этапы регулировки

1. Фиксация руля: Установите рулевое колесо строго в положение прямолинейного движения с помощью фиксатора.
2. Замер текущих значений: Определите разницу расстояний между передними и задними точками колёсных дисков (оптимальное схождение: +1/+3 мм для Патриота).
3. Корректировка длины тяг: Ослабьте контргайки рулевых тяг, вращением муфт измените их длину:
   • Укорочение тяг увеличивает положительное схождение
   • Удлинение – уменьшает

Обязательные проверки после регулировки:

Равномерность усилия	При вращении муфт обеих тяг должно требоваться одинаковое усилие
Параллельность тяг	Исключите перекосы относительно балки моста
Зазор контргаек	Затяните с моментом 70-80 Н∙м после фиксации муфт

Повторно проверьте схождение через 500 км пробега. Если значения вышли за допуски (±1 мм), выполните регулировку заново – это указывает на нестабильность соединений или дефекты новых шкворней.

Технология проверки свободного хода рулевого колеса

Проверка свободного хода руля выполняется после замены шкворней для контроля отсутствия излишних люфтов в рулевом управлении. Данная процедура обязательна перед выездом автомобиля на дорогу, так как превышение допустимых значений напрямую влияет на безопасность управления УАЗ Патриот.

Подготовьте автомобиль: установите на ровную площадку с твердым покрытием, затяните стояночный тормоз, заведите двигатель (для работы ГУРа). Убедитесь, что колеса стоят строго прямо, а шины не касаются препятствий. Рекомендуемая температура окружающей среды – от +15°C до +25°C.

Пошаговая методика замера

1. Закрепите линейку на рулевой колонке параллельно ободу руля так, чтобы её край касался верхней точки обода.
2. Поворачивайте руль влево до момента начала сопротивления (начало поворота колес). Зафиксируйте положение линейки относительно обода.
3. Медленно поверните руль вправо до аналогичного момента сопротивления. Замерьте расстояние перемещения обода относительно линейки.

Параметр	Норма для УАЗ Патриот
Допустимый люфт по ГОСТ	≤ 10°
Эквивалент по ободу руля	≤ 35 мм

Важно: Замер производится только в зоне "холостого" перемещения руля без реакции колес. Если полученное значение превышает норму, проверьте:

• Затяжку гаек шкворней
• Состояние рулевых тяг и наконечников
• Работу гидроусилителя руля

Контроль уровня смазки в шкворнях после пробной поездки

Сразу после замены шкворней и первой обкатки (20-30 км по разным типам дорог), заглушите двигатель и дайте узлам остыть 15-20 минут. Расплавленная от трения смазка успеет вернуться в полости шкворневых узлов, что обеспечит точность проверки. Используйте чистую ветошь для удаления грязи вокруг пресс-масленок и контрольных отверстий перед осмотром.

Через смотровые отверстия в нижней части поворотного кулака визуально оцените заполнение полости. Нормальный уровень – смазка плотно прилегает к нижнему краю отверстия или выступает на 1-2 мм без подтеканий. Отсутствие смазки в поле зрения или наличие металлической стружки на магнитной пробке сигнализирует о недостаточной заправке или проблемах сборки.

Порядок действий при отклонениях

Если уровень недостаточен:

1. Очистите шприц и пресс-маслёнку от грязи.
2. Плавно нагнетайте литиевую смазку NLGI №2 до выхода свежего состава из отверстия.
3. Удалите излишки ветошью и установите заглушку.

При обнаружении стружки или аномальных примесей:

• Полностью удалите загрязнённую смазку через нижнее отверстие.
• Промойте полость керосином с последующей продувкой сжатым воздухом.
• Заполните узел заново и повторите пробную поездку с последующей диагностикой.

Критически важно проверить люфты рулевого управления после дозаправки: вертикальный и горизонтальный зазоры в шкворнях не должны превышать 0.1 мм. Повторный контроль уровня выполните через 500 км пробега.

Проверка отсутствия утечек в системе смазки

После монтажа новых шкворней и заправки узлов консистентной смазкой через пресс-маслёнки, немедленно удалите излишки сочленений ветошью. Это исключит ложное определение утечки при визуальном контроле.

Запустите двигатель и энергично поворачивайте рулевое колесо от упора до упора 5-7 раз для распределения смазки в шарнирах. Повышенное давление в системе выявит потенциальные слабые места уплотнений.

Контроль герметичности соединений

Внимательно осмотрите критические зоны:

• Сальники верхних/нижних шкворней на наличие масляных подтёков
• Резьбовые соединения пресс-маслёнок и штуцеров
• Поверхность поворотного кулака вокруг шкворневых втулок
• Тормозные диски и колодки на загрязнение смазочным материалом

При обнаружении следов смазки:

1. Затяните пресс-маслёнки динамометрическим ключом с усилием 15-20 Н·м
2. Протрите проблемные участки и повторите проверку через 10 минут работы рулевым
3. При сохранении течи – демонтируйте шкворень для замены сальников

Компонент	Нормальное состояние	Признак неисправности
Сальник шкворня	Сухая посадочная зона	Масляное кольцо у основания
Резьба пресс-маслёнки	Чистая металлическая поверхность	Капли смазки на резьбе
Поворотный кулак	Равномерный слой антикора	Масляные разводы или потёки

Обязательно проверьте уровень смазки в рулевом механизме через 100 км пробега – её убыль свидетельствует о скрытой течи в магистралях или рейке.

Диагностика люфтов рулевого управления на стенде

Комплексная проверка на диагностическом стенде выявляет суммарные зазоры во всех сочленениях рулевого механизма УАЗ Патриот. Это критически важно для определения точного источника люфта: изношенные шкворни, рулевые тяги, наконечники или кардан рулевой колонки проявляют себя специфичными отклонениями при тестировании.

Стенд имитирует реальные нагрузки на рулевой трапеции при вращении колес, фиксируя угловые и линейные отклонения с помощью датчиков. Мастер последовательно проверяет реакцию узлов при покачивании руля влево-вправо под разными углами, определяя зоны недопустимого свободного хода. Особое внимание уделяется шкворневым узлам – их износ вызывает характерный "двойной ход" при смене направления вращения колеса.

Ключевые параметры диагностики

• Угол поворота руля до начала реакции колес – превышение 7° указывает на критический люфт
• Радиальное биение ступицы – выявляет деформацию поворотного кулака
• Осевой люфт колеса – свидетельствует о разрушении подшипников шкворня

Элемент	Признак неисправности
Шкворни	Вибрация при торможении, неравномерный износ шин
Рулевые тяги	Стук на мелких неровностях, "плавание" по дороге
Кардан рулевой колонки	Жесткие удары в руль при езде по бездорожью

После замены шкворней обязательна повторная диагностика на стенде для контроля углов установки колес и отсутствия остаточных люфтов. Пренебрежение этой процедурой приводит к ускоренному износу новых деталей и потере курсовой устойчивости.

Калибровка датчиков угла поворота руля (при наличии ЭУР)

После замены шкворней на УАЗ Патриот с электроусилителем руля (ЭУР) крайне важно выполнить калибровку датчика угла поворота рулевого колеса (ДУПР). Любое вмешательство в рулевую трапецию или подвеску, особенно затрагивающее точки крепления рулевых тяг или изменяющее углы установки колес, может вызвать рассогласование между реальным положением руля и показаниями датчика. Неоткалиброванный ДУПР приводит к некорректной работе ЭУР, ошибкам в системе курсовой устойчивости (ESC/ESP) и загоранию контрольной лампы на приборной панели.

Процедура калибровки необходима для "обучения" блока управления ЭУР новому нулевому положению руля, соответствующему прямолинейному движению автомобиля. Игнорирование этого этапа провоцирует опасные ситуации: усилителю может передаваться неверный сигнал о требуемом моменте помощи, что проявляется как неадекватное поведение руля (излишне легкий или тяжелый ход, рывки, самопроизвольный подруливание) особенно в поворотах или при маневрах.

Порядок выполнения калибровки

Калибровка ДУПР на УАЗ Патриот выполняется либо автоматически во время движения, либо вручную через диагностическое оборудование. Автоматический метод применим не всегда и требует соблюдения строгих условий:

• Проверка и подготовка: Убедитесь в правильности схождения колес, исправности датчиков АБС/ESC и отсутствии активных критических ошибок в ЭБУ. Аккумулятор должен быть полностью заряжен.
• Автоматическая калибровка (если поддерживается):
  1. Запустите двигатель и установите руль строго прямо (центрируйте по метке на рулевой колонке или кожухе).
  2. Плавно разгоните автомобиль по ровному прямому участку дороги до скорости 20-40 км/ч.
  3. Двигайтесь прямолинейно не менее 100-200 метров. Система должна самостоятельно определить "ноль".
  4. Заглушите двигание на 10-15 секунд для сохранения калибровки.
• Ручная калибровка (диагностическим сканером): Требуется специализированный прибор (например, АСКАН, АвтоКАМ, Delphi DS или ПО с поддержкой UAZ):
  • Подключите сканер к диагностическому разъему OBD-II.
  • Выберите в меню блок управления ЭУР (обычно обозначен как "EPS", "ЭУР" или "Electric Power Steering").
  • Запустите процедуру "Калибровка ДУПР", "Обучение нуля руля" или аналогичную.
  • Четко следуйте инструкциям на экране сканера (часто требуется удерживать руль неподвижно в центральном положении при работающем двигателе).
  • Сохраните изменения и выполните тестовую поездку для проверки.

Критические моменты:

Ошибка калибровки	Повторите процедуру, проверьте целостность проводки ДУПР и разъемов, убедитесь в отсутствии люфтов рулевой рейки.
Отсутствие эффекта	Требуется углубленная диагностика ЭУР, возможна неисправность самого датчика или блока управления.
Оборудование	Бюджетные сканеры ELM327 часто не поддерживают функцию калибровки ЭУР УАЗ Патриот. Требуется профессиональный инструмент.

При невозможности выполнить калибровку самостоятельно обязательно обратитесь в специализированный сервис, работающий с электронными системами УАЗ. Эксплуатация с неоткалиброванным ДУПР снижает безопасность управления.

Методы проверки равномерности износа шин после замены шкворней

После замены шкворней на УАЗ Патриот критически важно контролировать равномерность износа шин для выявления скрытых проблем подвески. Неправильная геометрия или дефекты установки новых шкворней могут вызвать ускоренный износ протектора, что снизит безопасность и ресурс покрышек.

Систематическая проверка износа позволяет своевременно диагностировать нарушения углов установки колес, дисбаланс или неисправности рулевого управления. Рекомендуется проводить осмотр каждые 500-1000 км пробега в течение первых 3-5 тыс. км после замены шкворней.

Способы диагностики износа

1. Визуальный осмотр протектора
   • Выявление "пилы" (волнообразного износа по краям шашек)
   • Проверка одностороннего съёма резины (внутренней/внешней кромки)
   • Обнаружение локальных пятен истирания или грыж
2. Замер глубины протектора
   • Использование глубиномера в 6 точках: три сектора по окружности × (внутренняя/центральная/внешняя зона)
   • Критическая разница: >1.5 мм между максимальным и минимальным значением на одной оси
   • Сравнение показателей на левых/правых колёсах одной оси
3. Контроль давления и балансировки
   • Проверка давления холодных шин манометром (2.0 атм для стандартных покрышек 225/75 R16)
   • Анализ равномерности прикатки: нанесение меловой линии по окружности протектора с последующей оценкой стирания после 10-15 км движения
   • Тест на дисбаланс: вибрация руля при скорости 60-80 км/ч

Тип износа	Возможная причина	Проверяемый узел
Внутренняя кромка	Отрицательный развал	Регулировка развала
Пятнами по окружности	Дисбаланс колеса	Балансировочный станок
"Пилообразные" края	Неправильный схождение	Стенд развал-схождения

При обнаружении отклонений проведите обязательную проверку углов установки колёс на сертифицированном стенде. Для УАЗ Патриот после замены шкворней рекомендованы параметры: схождение 0±0.5 мм, развал +0.5°±0.25°, кастер +2.5°±0.5°.

Особенности замены шкворней при разных условиях эксплуатации

Шкворневой узел УАЗ Патриот подвергается различным нагрузкам в зависимости от режима эксплуатации. Городской ритм, бездорожье, климатические факторы и стиль вождения напрямую влияют на характер износа деталей.

Технология замены шкворней требует адаптации под конкретные условия. От этого зависит выбор материалов, инструментов и методик демонтажа/монтажа, а также частота обслуживания узла.

Специфика работ в зависимости от режима эксплуатации

Условия	Характер износа	Особенности замены
Бездорожье (грязь, вода)	Абразивный износ втулок, коррозия шкворней	Обязательная замена пыльников и сальников Применение консистентной водостойкой смазки Промывка посадочных мест керосином
Городской режим	Локальная выработка от частых маневров	Контроль геометрии поворотного кулака Использование индикатора для проверки соосности
Холодный климат	Ускоренная коррозия от реагентов	Прогрев горелкой прикипевших деталей Нанесение антикоррозийного состава на шкворни Применение морозостойкой смазки

При замене после экстремальной эксплуатации обязательна дефектовка:

1. Проверка посадочных мест на эллипсность микрометром
2. Контроль состояния резьбы в поворотных кулаках
3. Замер биения цапф индикаторной стойкой

Для автомобилей с пробегом свыше 100 000 км рекомендуется:

• Комплексная замена втулок и подшипников
• Использование ремонтных шкворней с увеличенным диаметром
• Приварка упрочняющих шайб при критическом износе посадочных гнёзд

Типичные ошибки при замене шкворней и как их избежать

Неправильная затяжка резьбовых соединений – распространённая проблема. Применение ударного инструмента или чрезмерные усилия повреждают посадочные места, деформируют втулки, что ведёт к ускоренному износу.

Игнорирование состояния сопутствующих деталей часто приводит к повторному разбору узла. Установка новых шкворней на изношенные втулки, сальники или повреждённые поворотные кулаки сводит на нет всю работу.

Ключевые ошибки и методы их устранения

1. Нарушение технологии запрессовки:
   • Ошибка: Установка шкворней кувалдой или перекос при запрессовке.
   • Решение: Используйте гидравлический пресс и направляющие оправки. Запрессовывайте строго перпендикулярно плоскости кулака.
2. Неправильная смазка:
   • Ошибка: Нанесение недостаточного количества смазки или применение неподходящих материалов (например, графитной).
   • Решение: Заполните смазочные каналы и полости полностью. Используйте только пластичные смазки для шкворней (например, ШРБ-4, Литол-24).
3. Некорректная регулировка зазора:
   • Ошибка: Отсутствие контроля зазора между шкворнем и втулкой после установки.
   • Решение: Проверяйте зазор щупом (допустимый 0.01-0.08 мм). При превышении – замените втулки или используйте регулировочные шайбы.
4. Пренебрежение чистотой:
   • Ошибка: Монтаж без очистки посадочных мест от грязи и старой смазки.
   • Решение: Тщательно обезжирьте все детали перед сборкой. Исключите попадание абразива в узел.

Ошибка	Последствия	Профилактика
Затяжка гайки шкворня без контроля момента	Заклинивание узла или повышенный люфт	Применяйте динамометрический ключ (момент 90-110 Н·м)
Повторное использование старых стопорных колец или шайб	Самопроизвольное откручивание, разборка узла	Всегда устанавливайте новые крепёжные элементы из ремкомплекта

Рекомендации по периодичности обслуживания шкворней

Регулярная диагностика состояния шкворней критична для безопасности и управляемости УАЗ Патриот. Проверяйте узлы каждые 10 000 км пробега или перед сложными поездками по бездорожью. Особое внимание уделяйте люфтам и герметичности пыльников при плановом ТО.

Обслуживание включает очистку от грязи, оценку износа втулок и уплотнений, смазку пресс-маслёнок. Используйте только специальные тугоплавкие шкворневые смазки (например, Литол-24 или ШРБ-4). При замене расходников применяйте ремкомплекты оригинального качества.

График работ

• Каждые 5 000 км: Визуальный осмотр пыльников на трещины и разрывы
• Каждые 10 000 км:
  1. Проверка вертикального люфта (допуск до 0.8 мм)
  2. Нагнетание свежей смазки через пресс-маслёнки
• Каждые 30 000 км: Полная разборка, замена втулок и сальников

Признак износа	Требуемое действие
Скрип при повороте руля	Срочная смазка или замена втулок
Вибрация на скорости	Проверка люфта, регулировка подшипников
Течь смазки	Замена сальников и пыльников

При эксплуатации в экстремальных условиях (грязь, вода, бездорожье) сокращайте межсервисные интервалы в 1.5 раза. Игнорирование обслуживания приводит к ускоренному износу ступичных подшипников и шаровых опор.

Особенности эксплуатации Патриота после замены шкворней

Первые 500-1000 км после замены шкворней требуют щадящего режима езды без резких маневров, экстремальных нагрузок и буксировки прицепов. Это необходимо для приработки новых деталей и стабилизации настроек углов установки колес, которые могут незначительно меняться в процессе обкатки.

Обязательно проверьте затяжку всех крепежных элементов (особенно гайки поворотных кулаков и шкворневых узлов) после первых 200-300 км пробега. Контрольный осмотр на СТО рекомендуется провести через 1000 км для диагностики состояния узлов, проверки развала-схождения и отсутствия люфтов.

Ключевые аспекты дальнейшей эксплуатации

Изменения в управляемости:

• При корректной установке новых шкворней исчезает характерный стук на неровностях, улучшается реакция на поворот руля
• Может ощущаться легкая "тугость" рулевого управления в первые дни – нормальное явление для неприработанных деталей

Обслуживание и контроль:

1. Еженедельно проверяйте уровень смазки в пресс-масленках шкворней (при наличии)
2. Избегайте интенсивной мойки подкапотного пространства струей высокого давления в зоне шкворневых узлов
3. При появлении вибрации на скорости или увода авто в сторону – немедленно проверьте развал-схождение

Симптом	Возможная причина	Действия
Скрип при повороте руля	Недостаток смазки, износ втулок	Дозаправить масленки, диагностика
Люфт колеса по вертикали	Недотяжка крепежа, брак шкворня	Контрольная затяжка, замена детали

Ресурс новых шкворней напрямую зависит от условий эксплуатации: при регулярном обслуживании и отсутствии экстремальных нагрузок качественные детали служат 50-70 тыс. км. Использование неоригинальных комплектующих низкого качества сокращает срок службы в 2-3 раза.

Список источников

При подготовке материалов по замене шкворней УАЗ Патриот использовались специализированные технические ресурсы. Основное внимание уделялось источникам с практическими руководствами и спецификациями компонентов.

Ниже перечислены ключевые материалы, содержащие актуальную информацию по процедуре замены, особенностям конструкции и рекомендациям по выбору запчастей.

• Официальное руководство по ремонту УАЗ Патриот - разделы по передней подвеске и рулевому управлению
• Технические бюллетени производителей запчастей (TRW, CTR, КЗТА) - каталоги втулок и шкворней
• Протоколы измерений износа шарниров поворотного кулака от автосервисов УАЗ
• Инженерные отчеты о сравнительных испытаниях оригинальных и неоригинальных шкворней
• Видеоинструкции по демонтажу прессовых соединений от сертифицированных механиков
• Форумные обсуждения на UAZ Patriot Club и Drive2.ru - кейсы замены с фотофиксацией
• Спецификации инструмента для запрессовки (артикулы съемников, гидравлические прессы)
• Методические рекомендации по регулировке развала после замены шкворней

Видео: Замена шкворня на УАЗ Патриот.


• Nissan Connect - ваш интеллектуальный помощник в навигации

• Как отремонтировать бампер самому - фото процесса

• Обязательный набор автомобилиста - полный список вещей
