Замена стеклоподъемника на ВАЗ-2107 своими руками

Статья обновлена: 18.08.2025

Ручное поднятие стекол в салоне ВАЗ-2107 со временем становится утомительной процедурой. Изношенные механизмы скрипят, клинят или вовсе перестают функционировать, превращая простую регулировку окна в испытание.

Замена штатных механизмов на современные стеклоподъемники решает эти проблемы. Электрический привод обеспечивает комфортное управление одним касанием кнопки, повышая удобство эксплуатации "классики".

Самостоятельный монтаж – реальная задача для автовладельца с базовыми навыками. В статье подробно рассмотрим все этапы: от выбора комплектующих до подключения проводки и финальной настройки узла.

Необходимые инструменты для замены стеклоподъемника ВАЗ-2107

Подготовка правильных инструментов – ключевой этап перед началом работ. Отсутствие нужного оборудования усложнит демонтаж старого механизма и установку нового стеклоподъемника.

Основной набор включает стандартные слесарные инструменты, но некоторые специфичные позиции требуют особого внимания. Убедитесь, что всё необходимое находится под рукой до снятия дверной обшивки.

Основной комплект

Крестообразная отвертка (размер PH2) – для саморезов обшивки
Набор торцевых головок (8-13 мм) с трещоткой
Пассатижи – для фиксации тяг и стопорных колец
Плоская отвертка – для демонтажа клипс и пластмассовых заглушек
Монтажная лопатка или нож – для аккуратного снятия дверных карт

Дополнительно потребуется

Молоток – для коррекции посадочных мест
Проникающая смазка (WD-40) – при закисших креплениях
Напильник – обработка заусенцев на металле двери
Перчатки х/б – защита рук от острых кромок

Специнструмент	Назначение
Съемник стопорных колец	Демонтаж креплений валиков подъемника
Длинные щипцы	Установка пружин в труднодоступных местах

Снятие дверной обшивки и демонтаж старого стеклоподъемника

Откройте дверь полностью и снимите пластмассовую заглушку в нижней части обшивки, под которой расположен крепежный винт. Выкрутите его крестовой отверткой или шуруповертом. Аккуратно подденьте отверткой или монтажной лопаткой декоративную накладку ручки стеклоподъемника, снимите ее и открутите крепежный винт под ней. Аналогично демонтируйте накладку дверного замка, если она мешает доступу.

Начните отжимать обшивку от дверной карты по всему периметру, начиная с нижнего края. Клипсы крепления высвобождаются резким потягиванием на себя. Дойдя до верхней части, приподнимите обшивку вертикально вверх, чтобы снять с крючков крепления. Отсоедините разъемы проводов питания электростеклоподъемника (если установлен) и ручки замка. Снимите полиэтиленовую гидроизоляционную мембрану, аккуратно отклеив ее по контуру, но не рвите – она подлежит повторной установке.

Демонтаж стеклоподъемника

Опустите стекло вниз до упора и зафиксируйте его в этом положении струбциной или деревянным бруском, установленным между верхним краем стекла и дверным проемом.
Выкрутите винты крепления стеклоподъемника к дверной раме (обычно 3-4 штуки). Для механических версий снимите крепеж рукоятки с оси механизма.
Отсоедините кронштейны, удерживающие стекло, отдвинув пластиковые фиксаторы или выкрутив крепежные болты. Освободите стекло, после чего можно убрать фиксирующий элемент и осторожно поднять стекло вверх, выведя его через технологическое окно наружу.
Извлеките механизм стеклоподъемника через монтажное отверстие в дверной карте, манипулируя его положением для обхода внутренних элементов.

Тип крепежа	Инструмент для демонтажа	Примечание
Винты обшивки	Крестовая отвертка PH2	Длина 15-20 мм
Клипсы обшивки	Монтажная лопатка	Использовать аккуратно, чтобы не сломать
Болты подъемника	Головка на 10 мм	Доступ через технологические отверстия

Важно: перед установкой нового механизма тщательно очистите направляющие внутри двери от грязи и старой смазки металлической щеткой. Проверьте состояние роликов и тросов (для тросовых моделей) – при наличии коррозии или обрывов нитей обязательна замена комплектующих.

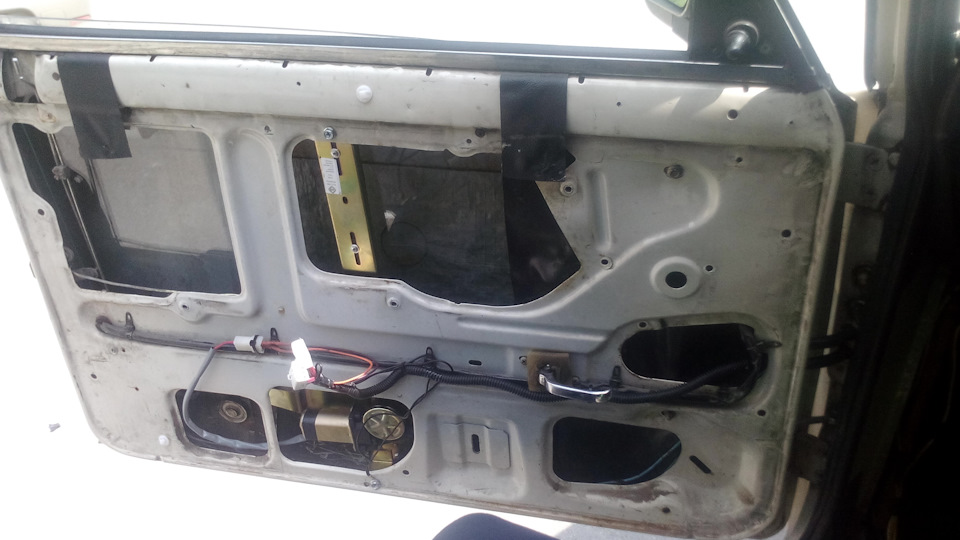

Монтаж нового механизма стеклоподъемника в дверную полость

Перед установкой тщательно очистите внутреннюю поверхность двери от грязи и старой смазки, особое внимание уделите направляющим желобам для стекла. Смажьте ролики и зубчатую рейку нового механизма графитовой смазкой, избегая попадания состава на пластиковые детали.

Аккуратно заведите механизм внутрь дверной полости через технологическое отверстие, совместив крепежные точки с отверстиями в каркасе. Придерживайте стеклоподъемник одной рукой, чтобы предотвратить его падение или перекос. Убедитесь, что приводной ролик точно вошел в паз на нижней кромке стекла, а зубчатая шестерня не соприкасается с металлическими краями двери.

Фиксация и регулировка

Зафиксируйте механизм штатными болтами через монтажные проушины, но не затягивайте их до конца. Последовательно выполните проверки:

Плавность хода: Проверните рукоятку подъемника – стекло должно двигаться без заеданий по всей высоте
Отсутствие перекосов: Зазор между стеклом и уплотнителем по всему периметру должен быть равномерным
Фиксация в крайних положениях: В верхней точке стекло плотно прижимается к уплотнителю, в нижней – надежно удерживается стопором

Постепенно затяните крепежные болты после устранения перекосов, совершая 2-3 полных цикла подъема/опускания для окончательной проверки. При необходимости ослабьте крепление и скорректируйте положение механизма.

Соединение электропроводки и установка кнопки управления

Подключите провода к клеммам моторчика стеклоподъемника согласно схеме: обычно коричневый провод соединяется с массой, а два силовых (часто синий и красный) – с питанием для движения стекла вверх/вниз. Обязательно используйте термоусадочные трубки или изоленту для защиты соединений от влаги и замыканий, предварительно проверив полярность тестером при кратковременной подаче напряжения.

Проложите проводку через гофру между дверью и стойкой кузова, фиксируя пластиковыми хомутами. В салоне проведите кабель под обшивкой к месту установки кнопки (стандартно – на водительской двери или центральной консоли), избегая острых кромок металла и зон перемещения тросов. Основной плюсовой провод подключите через предохранитель (15-20А) к замку зажигания или отдельной клемме АКБ.

Монтаж кнопочного модуля

Снимите обшивку двери/панель приборов в зоне монтажа
Закрепите кнопку в подготовленное отверстие, используя штатные фиксаторы или металлические скобы
Подсоедините провода к контактам кнопки: центральный – на +12V после предохранителя, боковые – на управляющие кабели моторчика

Важно! При подключении кнопки временно снимите клемму с АКБ. После монтажа проверьте работу системы: при нажатии кнопки стекло должно плавно двигаться без заеданий. При реверсии направления движения поменяйте местами силовые провода на моторчике.

Регулировка хода стекла и проверка работоспособности

Плавно опустите стекло до нижнего положения, проверяя отсутствие перекосов и заеданий, затем поднимите его до упора, контролируя параллельность движения относительно дверного проёма. При необходимости ослабьте крепёжные болты стекла к подъёмному механизму и сдвиньте его в нужном направлении, после чего затяните крепления с усилием 8-10 Н·м.

Убедитесь в плотном прилегании верхней кромки стекла к уплотнителю двери при полном закрытии. Если наблюдается неплотное примыкание или избыточное давление на уплотнитель, выполните коррекцию положения стекла путём изменения точек крепления механизма к каркасу двери через овальные отверстия крепёжных пластин.

Проверка работоспособности

После регулировки протестируйте систему в трёх режимах:

Полный цикл: 5-7 раз поднимите и опустите стекло, отмечая плавность хода
Промежуточные позиции: остановите стекло на середине окна при движении вверх/вниз
Удержание: приложните рукой умеренное сопротивление движению стекла для проверки сцепления шестерён

Критерии корректной работы:

Отсутствие посторонних шумов	Тихая работа без скрежета и щелчков
Скорость движения	Равномерный подъём/опускание за 3-5 секунд
Автостоп	Мгновенная остановка при отпускании рукоятки

При обнаружении проскальзывания троса или неполного закрытия, демонтируйте обшивку двери и проверьте правильность укладки тросов в направляющих канавках, целостность пластиковых роликов и отсутствие перегибов тросов. Замените деформированные компоненты при выявлении повреждений.
