Замена троса сцепления на Лада Приора - пошаговое руководство для начинающих
Статья обновлена: 18.08.2025
Неполадки с тросом сцепления – распространенная проблема на автомобилях Лада Приора. Если педаль сцепления проваливается, тяжело нажимается или машина не переключает передачи – вероятно, виноват изношенный трос.
Самостоятельная замена возможна даже без специальных навыков. Это руководство поможет новичкам выполнить работу в гараже, используя базовый набор инструментов.
Внимание к деталям и соблюдение последовательности действий – ключ к успеху. Следуйте инструкциям шаг за шагом, и вы сэкономите деньги на услугах автосервиса.
Установка автомобиля на эстакаду или подъемник
Безопасная фиксация автомобиля – обязательное условие для замены троса сцепления. Работы под машиной требуют исключения любого риска сдвига или падения. Пренебрежение этим этапом создает прямую угрозу жизни и здоровью.
Перед подъемом убедитесь в исправности оборудования: эстакада должна быть без трещин и деформаций, подъемник – с рабочими стопорными механизмами. Проверьте поверхность под устройством: грунт обязан быть плотным и ровным, асфальт – без трещин. Уберите посторонние предметы в зоне работ.
Порядок действий
При работе на эстакаде:
- Установите противооткатные упоры под задние колёса
- Плавно заезжайте передними колёсами на аппарели, контролируя траекторию
- После полного заезда затяните ручной тормоз до упора
- Дополнительно подложите упоры под задние колёса
- Проверьте устойчивость: покачайте кузов руками перед началом работ
При использовании подъемника:
- Зафиксируйте автомобиль ручным тормозом и передачей КПП
- Позиционируйте лапы подъемника под штатными точками подъёма на днище
- Приподнимите кузов на 10-15 см и проверьте надёжность контакта лап с кузовом
- Полностью поднимите автомобиль и активируйте стопорный механизм
- Убедитесь в отсутствии кренов и вибраций перед залеганием под авто
Никогда не работайте под автомобилем без страховочных опор! Даже исправный подъемник может выйти из строя гидравлически. Для эстакад используйте козлы или металлические подставки под пороги в качестве дополнительной опоры.
Фиксация транспортного средства противооткатными упорами
Установите автомобиль на ровную твердую поверхность (асфальт, бетон). Включите ручной тормоз до упора. Для механической коробки передач после остановки двигателя включите первую передачу или задний ход. При автоматической коробке переведите селектор в положение "P" (Паркинг).
Поместите противооткатные упоры ("башмаки") под колеса, противоположные поднимаемой оси. При подъеме передней части – зафиксируйте задние колеса. При подъеме задней части – зафиксируйте передние колеса. Убедитесь, что упоры плотно прилегают к шинам по всей ширине протектора.
Ключевые требования к фиксации
- Только сертифицированные упоры: Используйте металлические или усиленные резинопластиковые изделия, рассчитанные на массу вашего автомобиля.
- Правильное позиционирование: Устанавливайте упоры со стороны возможного отката – обычно сзади колес при подъеме передка и спереди при подъеме задка.
- Запрещенные замены: Никогда не используйте кирпичи, камни или деревянные чурбаки – они могут расколоться под нагрузкой.
- Контроль устойчивости: После установки слегка качните автомобиль рукой, убедившись, что колеса плотно упираются в упоры и не двигаются.
Для дополнительной безопасности продублируйте фиксацию, подложив под неподнимаемые колеса противоскользящие колодки или резиновые коврики. При длительных работах настоятельно рекомендуется использовать страховочные подставки (козелки) под несущие элементы кузова после подъема домкратом.
Помните: Надежная фиксация – обязательное условие безопасности! Пренебрежение этим этапом создает прямой риск получения тяжелых травм при случайном движении автомобиля.
Отсоединение клемм аккумуляторной батареи
Отключение питания – обязательный этап перед работами с электрооборудованием автомобиля. Это исключает риск короткого замыкания и повреждения электронных компонентов при случайном контакте инструментов с токопроводящими элементами.
Начните с визуального осмотра АКБ: убедитесь в отсутствии трещин на корпусе, подтеков электролита или вздутия батареи. При обнаружении дефектов эксплуатация запрещена – замените аккумулятор перед продолжением работ.
Порядок действий
- Подготовьте инструмент: потребуется ключ на 10 мм (обычно рожковый или накидной).
- Определите последовательность: всегда сначала снимайте отрицательную клемму (черный провод, маркировка «–»), затем – положительную (красный провод, «+»).
- Ослабьте крепление: вставьте ключ в гайку наконечника минусовой клеммы. Поворачивайте против часовой стрелки до свободного перемещения клеммы по полюсу АКБ.
- Снимите клемму: осторожно отсоедините провод, отведите его в сторону от аккумулятора и зафиксируйте (например, пластиковым хомутом), чтобы исключить случайный контакт с клеммой.
- Повторите для плюсовой клеммы: аналогично ослабьте гайку и снимите красный провод, зафиксировав его отдельно.
| Тип клеммы | Цвет провода | Маркировка | Порядок снятия |
| Отрицательная | Черный | – | 1 |
| Положительная | Красный | + | 2 |
Важно! Не допускайте одновременного контакта металлических частей ключа или инструментов с обеими клеммами АКБ – это вызовет короткое замыкание. Изолируйте снятые клеммы от корпуса автомобиля и друг от друга.
Демонтаж защиты двигателя (при наличии)
Проверьте наличие металлической или пластиковой защиты картера под двигателем. Если она установлена, демонтаж обязателен для доступа к тросу сцепления. Убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом и противооткатными упорами под колесами.
Подготовьте необходимые инструменты: ключи или головки (чаще всего на 10, 13 или 17 мм в зависимости от модели защиты), трещотку, вороток и удлинитель. Для пластиковой защиты может потребоваться крестообразная отвертка. Наденьте защитные очки во избежание попадания грязи в глаза.
Порядок снятия защиты
- Очистите крепежные элементы: Щеткой удалите крупную грязь и дорожные реагенты с болтов/гаек крепления защиты к кузову и поперечине.
- Открутите крепеж:
- Найдите все точки крепления (обычно 4-6 болтов/саморезов по периметру).
- Пластиковую защиту часто крепят саморезами в клипсы – выкручивайте их крестовой отверткой.
- Металлическую защиту фиксируют болтами в резьбовые втулки кузова. Ослабляйте крепеж ключом/головкой против часовой стрелки, удерживая гайки (если есть) вторым ключом.
- Снимите защиту:
- После откручивания всех элементов, крепко возьмите защиту двумя руками.
- Плавно опустите ее вниз, одновременно сдвигая вперед или назад для вывода из зацепления с направляющими на кузове.
- Извлеките деталь из-под автомобиля в сторону.
- Уберите крепеж: Сложите болты, гайки, шайбы и резиновые подушки в отдельную емкость (например, пластиковый контейнер), чтобы не потерять.
Важно: Осмотрите демонтированную защиту на предмет трещин и деформаций. При сильном загрязнении очистите ее – это упростит последующую установку. Перед монтажом троса сцепления убедитесь, что защита надежно убрана и не мешает работе.
Освобождение пространства в моторном отсеке
Доступ к точкам крепления троса сцепления ограничен навесными агрегатами и элементами кузова. Без освобождения рабочей зоны корректное отсоединение старого троса и установка нового невозможны. Потребуется демонтировать мешающие компоненты для прямого визуального и физического контакта с узлами сцепления.
Наиболее критичными препятствиями являются корпус воздушного фильтра и аккумуляторная батарея. Их снятие обеспечит достаточный зазор для манипуляций с тросом в районе модуля педалей и места выхода из моторного щита. Дополнительно рекомендуется ослабить крепление расширительного бачка охлаждающей жидкости, чтобы отодвинуть его в сторону.
Последовательность демонтажа элементов
- Отсоединение клемм АКБ: Сначала снимите отрицательную клемму, затем положительную.
- Снятие аккумулятора:
- Открутите гайку прижимной планки (ключ на 10 мм).
- Извлеките батарею вместе с поддоном.
- Демонтаж воздушного фильтра:
- Ослабьте хомут гофры воздухозаборника (отвертка или головка на 7 мм).
- Отсоедините разъем датчика массового расхода воздуха (ДМРВ).
- Выкрутите три гайки крепления корпуса (ключ на 10 мм).
- Подготовка расширительного бачка:
- Ослабьте верхний хомут шланга радиатора.
- Открутите две гайки крепления (ключ на 13 мм), сдвиньте бачок в сторону.
| Элемент | Инструмент | Ключевые действия |
|---|---|---|
| АКБ | Ключ на 10 мм | Снятие прижимной планки, извлечение поддона |
| Корпус воздушного фильтра | Ключи на 7 мм, 10 мм | Отсоединение ДМРВ, демонтаж гофры |
| Расширительный бачок | Ключ на 13 мм, отвертка | Ослабление хомутов, сдвиг без отсоединения шлангов |
Снятие воздушного фильтра и корпуса воздуховода
Отсоедините резиновый патрубок вентиляции картера от крышки клапанов. Он крепится пластиковым хомутом – сожмите фиксатор и аккуратно стяните шланг. Ослабьте крепления двух хомутов на гофрированном воздуховоде: один расположен у дроссельного узла, второй – возле корпуса фильтра. Используйте крестовую отвертку или головку на 7 мм.
Аккуратно снимите разъем с датчика массового расхода воздуха (ДМРВ), закрепленного на корпусе фильтра. Нажмите на пластиковый фиксатор разъема и потяните его вдоль проводов. Открутите три гайки крепления корпуса воздушного фильтра к кузову: две спереди и одну сбоку возле аккумулятора (ключ на 10 мм).
Извлечение узла
Поднимите корпус воздушного фильтра вверх, освобождая резиновые опоры от шпилек кузова. Одновременно выводите гофрированный патрубок из дроссельного узла. Отложите узел в сторону, не перегибая шланги ДМРВ. Достаньте фильтрующий элемент через верхнюю часть корпуса, если требуется его замена или осмотр.
Важные нюансы:
- Не допускайте попадания мусора в открытый дроссельный узел
- Проверьте целостность резиновых опор корпуса
- Избегайте резких движений при отсоединении ДМРВ
Определение точек крепления троса сцепления
Перед началом работ внимательно изучите конструкцию моторного отсека и зону педального узла в салоне. Трос сцепления на Приоре представляет собой стальной гибкий привод, соединяющий вилку выжимного подшипника на коробке передач с педалью сцепления в салоне автомобиля. Его крепления подвержены вибрациям и требуют тщательной проверки.
Основные точки фиксации расположены на двух концах троса: со стороны коробки передач (наружное крепление) и в районе педального узла (внутреннее крепление). Наиболее критичный участок – кронштейн возле аккумуляторной батареи, где трос проходит через специальную направляющую скобу и фиксируется резиновым демпфером. Осмотрите все точки на предмет трещин, коррозии или деформации металла.
Пошаговая идентификация узлов крепления
- Кронштейн у коробки передач: Найдите место выхода троса из резинового чехла на КПП. Проследите его путь к металлическому кронштейну, закрепленному на картере двигателя болтом М8.
- Центральный фиксатор: Следуйте вдоль троса к аккумуляторной зоне. Обнаружьте П-образную стальную скобу с резиновой втулкой, в которой трос свободно перемещается при нажатии педали.
- Демпфер салонного крепления: Через технологическое отверстие в щитке моторного отсека трос заходит в салон. В месте перегиба у педального узла он фиксируется пластиковым демпфером в стальном ушке кузова.
| Расположение | Тип крепления | Особенности |
| Возле КПП | Болтовое (М8) | Металлический кронштейн с резиновым подшипником |
| Под аккумулятором | Направляющая скоба | П-образный хомут без жесткой фиксации |
| Педальный узел | Заклепочное соединение | Пластиковая втулка в кронштейне кузова |
При диагностике проверьте целостность резиновых демпферов во всех точках – их износ вызывает люфт и дребезжание. Убедитесь, что трос не касается острых кромок кузова или подвижных элементов рулевого механизма. Особое внимание уделите пластиковому фиксатору в салоне – при пересыхании он крошится, что приводит к самопроизвольному выключению сцепления.

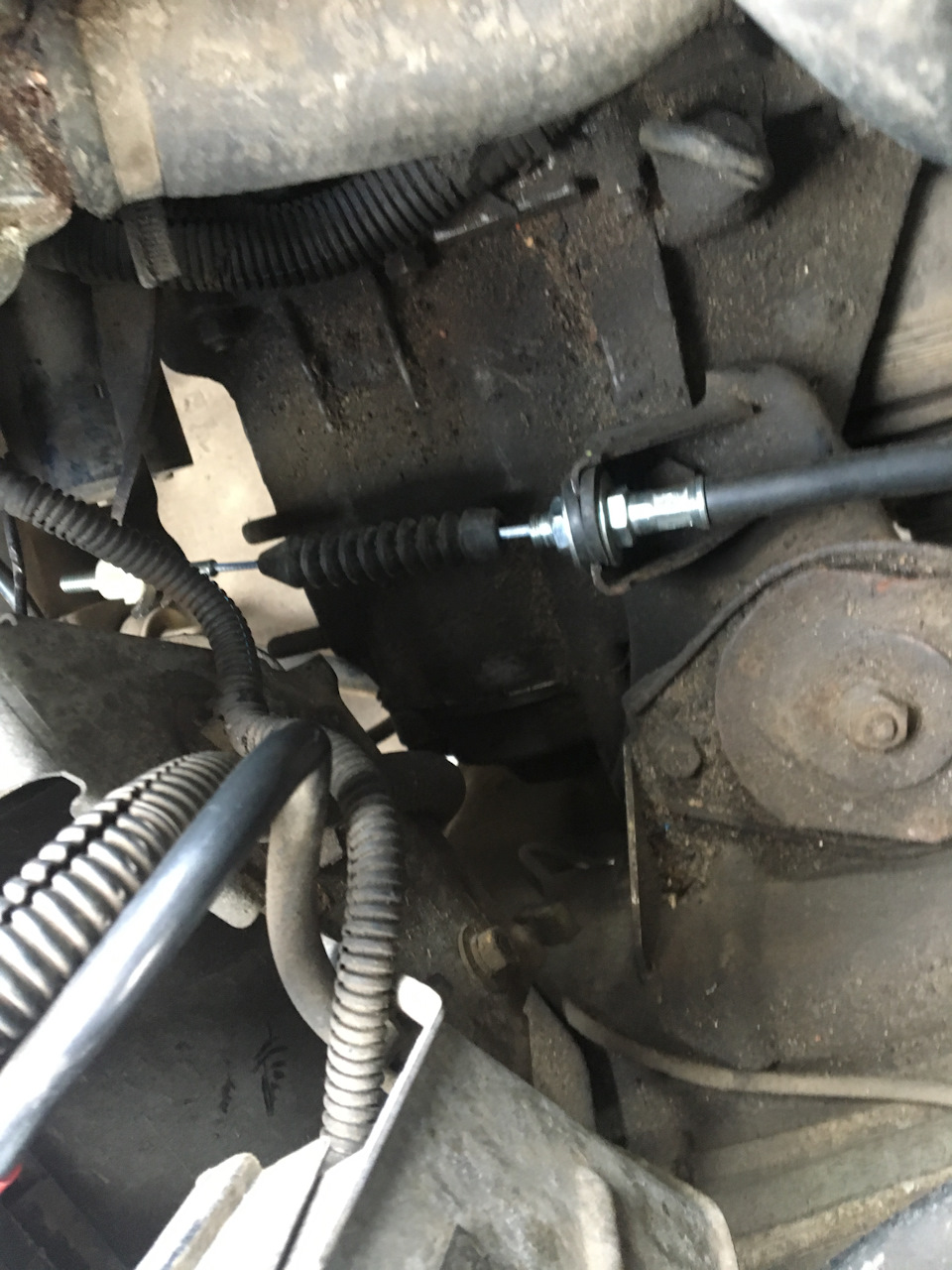

Ослабление контргайки регулировочной гайки
На этом этапе необходимо освободить регулировочный узел троса сцепления для последующего демонтажа. Контргайка фиксирует положение регулировочной гайки, обеспечивая стабильность хода педали. Без её ослабления невозможно снять трос с кронштейна коробки передач.
Узел расположен в моторном отсеке на кронштейне КПП. Для работы потребуются два ключа на 13 мм: рожковый и накидной (или два рожковых). Очистите резьбу троса от грязи ветошью перед началом работ.
Порядок действий
- Зафиксируйте регулировочную гайку первым ключом, предотвращая её проворачивание
- Вторым ключом ослабьте контргайку вращением против часовой стрелки. Придерживайте трос рукой
- Сдвиньте контргайку по резьбе на 15-20 мм от регулировочной гайки
- Проверьте свободный ход троса – он должен увеличиться
При сильном прикипании гаек обработайте резьбовую часть WD-40 и выждите 5 минут. Не применяйте избыточное усилие – рискуете сорвать грани. Если гайки не поддаются, используйте торцевую головку с трещоткой для лучшего зацепления.
Ослабление регулировочной гайки муфты троса
Найдите регулировочную гайку муфты троса сцепления в подкапотном пространстве. Она расположена на концевой части троса, где металлический наконечник соединяется с пластиковой муфтой. Ориентируйтесь на место крепления троса к кронштейну возле корпуса воздушного фильтра.
Подготовьте инструменты: вам потребуется рожковый ключ на 17 мм и пассатижи. Зафиксируйте пластиковую муфту пассатижами, чтобы предотвратить её проворачивание. Убедитесь, что захват надёжен – муфта имеет рёбра жёсткости для лучшего удержания.
Порядок выполнения операции
- Наденьте ключ на 17 мм на регулировочную гайку, придерживая муфту пассатижами
- Поверните гайку против часовой стрелки на 3-4 оборота
- Контролируйте положение муфты: она не должна смещаться вдоль резьбы троса
- Проверьте появившийся люфт троса – он должен составлять 1-2 мм
Избегайте полного откручивания гайки! Это приведёт к разъединению муфты и необходимости повторной регулировки "с нуля". При сильном закисании резьбы обработайте соединение проникающей смазкой типа WD-40 за 10-15 минут до работы.
| Типовая ошибка | Последствие |
| Проворачивание муфты при откручивании | Срыв пластиковых рёбер, повреждение узла |
| Чрезмерное ослабление (более 5 оборотов) | Выпадение пружинного фиксатора муфты |
| Отсутствие контроля люфта | Невозможность снятия троса с рычага КПП |
После ослабления проверьте свободный ход троса рукой – он должен двигаться в оболочке без заеданий. Если сопротивление сохраняется, дополнительно обработайте участки ввода троса в оболочку силиконовой смазкой. Не применяйте масло или литол – они притягивают грязь!
Отсоединение троса от педали сцепления в салоне
Расположитесь на водительском сиденье, обеспечив свободный доступ к педальному узлу. Для удобства демонтируйте пластиковую декоративную накладку (торпедо) под рулевой колонкой, открутив саморезы крестовой отверткой или шуруповертом. Это откроет обзор механизма педали сцепления и места крепления троса.
Найдите конец троса сцепления, зафиксированный в проушине педали. Внимательно осмотрите узел крепления: металлический наконечник троса вставлен в проушину педали и закреплен пластиковой клипсой (фиксатором) либо металлической шпилькой с гайкой. Определите тип крепления перед началом работ.
Порядок демонтажа
Действуйте в зависимости от типа крепления:
- Пластиковая клипса: Сожмите пальцами боковые усики фиксатора и аккуратно вытолкните его из проушины педали. Извлеките наконечник троса из отверстия.
- Металлическая шпилька с гайкой: Удерживайте шпильку ключом на 13 с обратной стороны проушины, вторым ключом на 13 открутите гайку. Снимите шайбу, после чего выбейте шпильку легкими ударами молотка через проставку (например, отвертку). Выведите наконечник троса из паза.
Важно: При демонтаже клипсы или шпильки придерживайте трос рукой, чтобы он не упал вниз. Зафиксируйте освобожденный конец троса, отведя его в сторону от педали для предотвращения случайного зацепления.
| Тип крепления | Инструмент | Риски |
|---|---|---|
| Пластиковая клипса | Руки (пальцы) | Поломка фиксатора |
| Металлическая шпилька | Два ключа на 13, молоток | Потеря шайбы/гайки |
После отсоединения проверьте ход педали – она должна свободно перемещаться до упора без сопротивления. Убедитесь, что трос полностью вышел из салона через технологическое отверстие в перегородке моторного щита, не мешая другим элементам.
Извлечение троса из кронштейна на кузове
Кронштейн крепления расположен в моторном отсеке на левом лонжероне, за аккумуляторной батареей. Перед работой снимите корпус воздушного фильтра для свободного доступа. Сам кронштейн представляет собой стальную пластину с П-образным пазом, где фиксируется наконечник троса сцепления.
Фиксация осуществляется пластиковыми усиками наконечника, которые заходят в прорези кронштейна. Часто соединение закислено из-за грязи и коррозии. Обработайте стык проникающей смазкой WD-40 за 10-15 минут до демонтажа.
Последовательность демонтажа
- Зафиксируйте кронштейн одной рукой через ветошь
- Плоской отверткой аккуратно подденьте пластиковый наконечник троса
- Сожмите усики наконечника внутрь, освобождая их из зацепления
- Потяните трос вдоль оси в сторону салона автомобиля
Критические моменты: Не прикладывайте радиальные нагрузки – пластиковый наконечник легко ломается. Если трос не извлекается, повторите обработку смазкой и аккуратно пошатайте наконечник в пазе плоскогубцами. При разрушении фиксатора потребуется замена всего троса в сборе.
| Типовая проблема | Решение |
| Заклинивание в кронштейне | Прогреть соединение строительным феном |
| Сломанные усики фиксатора | Использовать монтажную проволоку для временной фиксации |
| Деформация кронштейна | Выпрямить пассатижами перед установкой нового троса |
Отсоединение троса от вилки выжимного подшипника
Найдите вилку выжимного подшипника, расположенную на картере коробки передач. Вилка имеет проушину или паз, куда входит металлический наконечник троса сцепления. Фиксация осуществляется стальной пружинной скобой П-образной формы.
Очистите место соединения от грязи ветошью для лучшего доступа. Убедитесь, что у вас есть доступ к скобе сбоку или сверху. Подготовьте плоскую отвертку среднего размера и узкогубцы.
Снятие фиксирующей скобы:
- Зафиксируйте вилку рукой, чтобы предотвратить ее резкое смещение.
- Вставьте плоскую отвертку между скобой и корпусом вилки в месте изгиба скобы.
- Аккуратно подденьте скобу, отводя ее конец вверх и наружу из паза проушины.
- Используйте узкогубцы для полного извлечения скобы, если она не снимается отверткой.
Извлечение наконечника троса:
- Оттяните вилку выжимного подшипника назад (в сторону салона).
- Потяните трос сцепления вперед (к радиатору), выводя его наконечник из паза вилки.
- При затруднениях обработайте соединение проникающей смазкой WD-40 и слегка пошатайте трос.
Проверьте состояние демонтированной скобы и проушины вилки. При наличии деформации или сильной коррозии детали подлежат замене. Не допускайте попадания грязи внутрь картера КПП через открытое отверстие.
Извлечение троса из направляющих скоб
После отсоединения концов троса от вилки выжимного подшипника и рычага КПП переходите к освобождению его корпуса из фиксирующих скоб на кузове и двигателе. На Приоре обычно присутствуют две пластиковые направляющие: первая закреплена на щитке передка (ближе к педалям), вторая – на картере коробки передач. Эти элементы удерживают трос в стабильном положении и защищают от вибраций.
Внимательно осмотрите каждую скобу: она имеет характерный П-образный профиль с гибкими "ушками" по бокам. Для демонтажа не требуются инструменты – достаточно пальцами сжать боковые стенки скобы в средней части, где расположены фиксаторы. При правильном нажатии трос должен свободно выйти из паза. Не прикладывайте излишнее усилие, чтобы не сломать пластик.
Последовательность действий при извлечении
- Обследуйте трассу прохождения троса от салона до КПП, определив места крепления (чаще всего – две скобы).
- Зафиксируйте одной рукой корпус скобы у основания крепления к кузову/двигателю.
- Большим и указательным пальцем другой руки сожмите боковые стенки скобы до характерного щелчка.
- Потяните трос в сторону двигателя, выводя его из зажима без перекручивания.
- Повторите операцию для второй направляющей.
| Типовая проблема | Решение |
|---|---|
| Фиксаторы не поддаются | Обработайте стыки скобы WD-40, используйте плоскую отвертку для аккуратного поддевания "ушек" |
| Трос заклинил в скобе | Проверьте отсутствие деформации троса, слегка прокрутите его при вытягивании |
Важно: При установке нового троса убедитесь, что резиновые демпферы на его оболочке плотно встали в посадочные места скоб – это предотвратит дребезжание. Фиксаторы должны защелкнуться с отчетливым звуком.
Вывод конца троса из моторного отсека
Найдите место крепления троса к вилке выжимного подшипника в передней части двигателя. Трос проходит через кронштейн на картере коробки передач и фиксируется пальцем в проушине вилки. Очистите зону от грязи ветошью для лучшего доступа.
Отсоедините пластиковый фиксатор-защелку с корпуса кронштейна картера, нажав на его центральный язычок. Освободите трос из пазов кронштейна, потянув его вверх. Возьмитесь за металлический наконечник троса, прикрепленный к вилке.
Извлечение пальца крепления
Сожмите пружинную скобу пальцами или тонкогубцами, удерживающую палец в проушине вилки. Аккуратно вытолкните палец наружу, одновременно отводя трос в сторону от вилки. Не допускайте падения скобы и пальца в подкапотное пространство.
- Потяните трос вверх для вывода из направляющей втулки на картере
- Снимите резиновый пыльник с места входа троса в перегородку моторного щита
- Резко дерните трос на себя со стороны салона через технологическое отверстие
| Деталь | Действие после извлечения |
| Пружинная скоба | Поместите в контейнер для мелких деталей |
| Палец крепления | Очистите от грязи и осмотрите на предмет износа |
| Резиновый пыльник | Проверьте целостность, при необходимости замените |
Убедитесь, что трос полностью вышел из моторного отсека и свободно висит в районе педального узла. Не допускайте перегибов или защемления троса при дальнейших работах. Протрите посадочное место на перегородке щеткой перед установкой нового троса.
Оценка состояния выжимного подшипника (визуальный осмотр)
Тщательно очистите поверхность подшипника и зону его контакта с лепестками диафрагменной пружины корзины сцепления от грязи и остатков старой смазки. Используйте ветошь и подходящий очиститель (например, бензин "Калоша" или специальный обезжириватель), обеспечив полный доступ к осматриваемым деталям.
Вращайте внутреннее кольцо подшипника пальцами, удерживая наружное. Движение должно быть плавным, легким и абсолютно бесшумным. Проверьте отсутствие видимых люфтов – как радиальных (в сторону от центра), так и осевых (вдоль вала).
Ключевые признаки износа или повреждения:
- Заклинивание или затрудненное вращение: Кольца проворачиваются с заметным усилием, рывками или не вращаются вовсе.
- Посторонние звуки: При вращении слышен хруст, скрежет, скрип или ощущаются вибрации.
- Видимые дефекты:
- Глубокие выработки (борозды) на рабочей поверхности наружного кольца (место контакта с лепестками).
- Трещины, сколы или разрушение сепаратора, удерживающего шарики.
- Выпавшие или деформированные шарики.
- Сильная коррозия на поверхностях колец или шариков.
- Чрезмерный люфт: Любое ощутимое качение или смещение внутреннего кольца относительно наружного.
- Вытекшая или засохшая смазка: Отсутствие смазки внутри подшипника или наличие загрязнений (металлическая стружка, абразив).
Важное замечание: Даже если видимых дефектов нет, но подшипник отработал значительный пробег (свыше 100-150 тыс. км) или при работе сцепления ранее были слышны посторонние шумы (вой, свист при нажатии на педаль), настоятельно рекомендуется его замена. Изношенный подшипник резко сокращает срок службы нового троса сцепления и может повредить лепестки корзины.
Подготовка нового троса сцепления к установке
Внимательно осмотрите новый трос на предмет заводских дефектов: проверьте целостность оболочки, отсутствие вмятин на наконечниках и состояние резьбовых участков. Убедитесь, что пластиковая направляющая втулка присутствует в комплекте и не имеет повреждений.
Обильно обработайте внутренний стальной трос и подвижные элементы наконечников универсальной смазкой типа Литол-24 или графитной. Особое внимание уделите участкам, которые будут контактировать с оболочкой – это критически снизит трение при работе педали.
Ключевые этапы обработки
- Прогонка резьбы на регулировочной гайке и контргайке металлической щеткой для удаления консервационной смазки
- Нанесение медной противозадирной пасты на резьбовую часть муфты крепления к КПП
- Проверка плавности хода троса в оболочке путем ручного перемещения за наконечники
| Элемент троса | Тип смазки | Особенности нанесения |
| Стальной сердечник | Пластичная смазка | Равномерное покрытие по всей длине |
| Резьба регулировки | Медная паста | Только на ответственные соединения |
| Поворотные наконечники | Графитная смазка | Тонкий слой на шаровые опоры |
Заправка конца троса в моторный отсек
Проденьте металлический конец троса через технологическое отверстие в перегородке моторного отсека со стороны салона. Убедитесь, что резиновый уплотнитель плотно прилегает к краям отверстия, предотвращая попадание пыли и влаги.
В моторном отсеке найдите рычаг вилки выключения сцепления. Захватите его рукой и плавно отведите назад, создав максимальный зазор для установки наконечника троса. Контролируйте положение пружины вилки – она не должна соскочить.
Фиксация наконечника троса
Аккуратно вставьте сферический наконечник троса в посадочное гнездо на рычаге вилки. Убедитесь в правильности позиционирования:
- Шаровидный элемент должен полностью войти в углубление
- Стопорная скоба рычага обязана защелкнуться поверх шейки наконечника
- Пружинный фиксатор обязан плотно охватить корпус троса
Потяните трос на себя рукой – правильная установка подтверждается характерным щелчком и отсутствием люфта. Важно: не прикладывайте чрезмерных усилий при соединении, чтобы не повредить пластиковые элементы крепления.
| Контрольная точка | Критерий правильности |
|---|---|
| Положение фиксатора | Полностью закрыт, язычок заведен за выступ |
| Свобода хода вилки | Рычаг двигается без заеданий |
| Зазор между деталями | Отсутствие видимых промежутков в соединении |
После фиксации проверьте трассировку троса в подкапотном пространстве – исключите перегибы и контакт с подвижными элементами двигателя. Особое внимание уделите участку возле выпускного коллектора: расстояние до горячих деталей должно превышать 5 см.
Проводка троса через кузовной проем
Зафиксируйте новый трос в салоне, пропустив его металлический наконечник через штатное отверстие в моторном щите со стороны водителя. Убедитесь, что резиновый демпфер троса плотно прилегает к кромке проема, предотвращая вибрации и трение о металл. Контролируйте положение защитного чехла – он не должен перекручиваться или зажиматься.
Из подкапотного пространства проверьте угол входа троса в проем: он должен идти без резких изгибов параллельно другим коммуникациям. При необходимости ослабьте хомут крепления жгута проводки рядом с отверстием, чтобы освободить место для корректной укладки. Избегайте контакта с острыми кромками кузова или подвижными элементами подвески двигателя.
Критические моменты монтажа
При подключении к вилке выжимного подшипника выполните следующие шаги:
- Заведите изогнутый конец троса в паз вилки до характерного щелчка
- Проверьте фиксацию пластиковым фиксатором – язычок должен полностью зайти в проушину
- Вручную переместите вилку на 5-7 см, убедившись в отсутствии заеданий
Распространенные ошибки:
- Пережатие троса при затяжке жгута проводки
- Неполная посадка демпфера в проем (остается зазор 2+ мм)
- Перекручивание троса на 180° и более относительно оси
| Контрольная точка | Параметр |
| Зазор между тросом и кузовом | ≥ 15 мм по всей трассе |
| Радиус изгиба у проема | ≥ 100 мм |
| Ход вилки после установки | Плавный, без рывков |
Фиксация троса сцепления в направляющих скобах
Правильная фиксация троса в направляющих скобах критически важна для бесперебойной работы сцепления и предотвращения посторонних шумов. Скобы, расположенные на кузове и коробке передач, удерживают трос на заданной траектории, исключая его провисание, вибрацию или перегиб во время работы педали.
После заведения концов троса в соответствующие пазы на вилке выключения сцепления и педали, переходите к монтажу его центральной части в скобах. Обратите внимание на пластиковые направляющие или фиксаторы внутри скоб, они обеспечивают плавное скольжение и гасят вибрации.
Порядок установки и фиксации
- Определите расположение скоб: Найдите первую скобу на кузове в районе тоннеля пола (ближе к педалям) и вторую – на картере коробки передач.
- Подготовьте трос: При необходимости слегка смажьте участки троса, которые будут находиться в скобах, специальной смазкой для тросов (например, литолом).
- Установите в скобы:
- Аккуратно введите тело троса в паз первой скобы (кузовной).
- Продолжая укладывать трос по его естественному пути, введите его в паз второй скобы (на КПП).
- Закрепите пластиковыми фиксаторами:
- Возьмите пластиковый фиксатор (клипсу), который был снят со старого троса или шел в комплекте с новым.
- Наденьте фиксатор на трос в том месте, где он входит в скобу.
- С усилием вдавите фиксатор до характерного щелчка в предназначенное для него углубление на скобе. Фиксатор должен плотно сидеть и надежно удерживать трос от выпадения из паза скобы.
- Повторите операцию для второй скобы.
После установки обоих фиксаторов обязательно проверьте надежность крепления троса – попробуйте слегка потянуть его рукой в области скоб, он не должен выскакивать или иметь люфт. Убедитесь, что трос на всем протяжении от педали до КПП проложен свободно, без резких перегибов и натяжения, повторяя заводскую траекторию.
Соединение троса с вилкой выжимного подшипника
Убедитесь, что вилка выжимного подшипника находится в нейтральном положении. Аккуратно заведите металлический наконечник троса в паз на конце вилки, совместив отверстие в наконечнике с технологическим отверстием вилки.
Вставьте крепёжный шплинт через совмещённые отверстия вилки и наконечника троса. Разведите усики шплинта в противоположные стороны под углом 60-90 градусов для надёжной фиксации. Проверьте, чтобы шплинт не касался соседних деталей.
Ключевые этапы регулировки
После соединения выполните обязательные действия:
- Потяните трос рукой вдоль оси – соединение должно оставаться жёстким, без люфтов
- Проверьте ход вилки: при натяжении троса она должна перемещаться плавно, без заеданий
- Убедитесь, что защитный резиновый чехол троса не перекручен и не мешает работе механизма
Важно: Если шплинт повреждён или потерян, запрещается использовать самодельные крепления – установите новый оригинальный штифт. Неправильная фиксация приведёт к отсоединению троса во время движения.
| Типовая ошибка | Последствие | Профилактика |
|---|---|---|
| Неполное разведение усиков шплинта | Самопроизвольное выпадение крепежа | Проверка отгиба усиков пассатижами |
| Перекос наконечника в пазу вилки | Ускоренный износ, заедание сцепления | Визуальный контроль перед установкой шплинта |
После фиксации несколько раз выжмите педаль сцепления и визуально проконтролируйте амплитуду движения вилки – она должна быть одинаковой при каждом нажатии. При наличии подозрительных звуков (скрежет, стук) немедленно остановите работу и проверьте правильность монтажа.
Установка троса в кронштейн на кузове
Найдите кронштейн крепления на кузове в районе аккумуляторной батареи. Очистите посадочное гнездо кронштейна от грязи и остатков старой смазки ветошью. Убедитесь, что резиновая втулка внутри кронштейна не имеет разрывов и плотно сидит в металлической обойме.
Смажьте внутреннюю поверхность втулки и шаровую часть наконечника троса сцепления универсальной литиевой смазкой. Возьмите новый трос, совместите его шаровый наконечник с пазом кронштейна под углом 45 градусов относительно плоскости кузова.
Фиксация троса
- Плавно надавите на корпус троса до характерного щелчка
- Проверьте надёжность посадки: потяните трос на себя – наконечник не должен выходить из гнезда
- Зафиксируйте пластиковую клипсу на корпусе троса, вставив её в пазы кронштейна
| Контрольные точки | Критерии правильности |
| Положение шара | Полностью утоплен во втулке без перекоса |
| Клипса | Фиксирующие усики защёлкнуты по бокам кронштейна |
| Свобода хода | Трос перемещается в кронштейне без заеданий |
Приложите усилие к тросу рукой в направлении моторного отсека – должен ощущаться плавный ход без рывков. Важно: если шар не встаёт на место, не применяйте молоток – перепроверьте совпадение элементов и смазку.
Подсоединение троса к педали сцепления в салоне
Доступ к месту крепления осуществляется через монтажное отверстие в щитке передка салона, расположенное над педалью. Предварительно снимите декоративную заглушку этого отверстия, аккуратно поддев её плоской отвёрткой. Обеспечьте достаточное освещение рабочей зоны фонариком.
Найдите конец троса сцепления, выведенный в салон. На нём закреплена металлическая сферическая головка с проточкой под фиксатор. Визуально проверьте состояние посадочного гнезда на педали и пружинного фиксатора (обычно типа "ёлочка") – при повреждениях замените их.
Порядок установки троса
Ключевые этапы соединения:
- Заведите сферическую головку троса в ответное гнездо на рычаге педали сцепления под углом примерно 45°.
- Сильно надавите большим пальцем на торец головки до характерного щелчка – фиксатор должен полностью зайти в проточку.
- Убедитесь в надёжности крепления: попытайтесь вытянуть головку из гнезда обратным движением. При правильной установке смещение исключено.
- Проверьте ход педали рукой – она должна возвращаться в исходное положение без заеданий за счёт пружины.
Важно: Не используйте инструменты для запрессовки – чрезмерное усилие повредит фиксатор. Если головка не защёлкивается, извлеките её и проверьте целостность паза и "ёлочки". После монтажа уложите трос без перегибов, избегая контакта с острыми кромками кузова.
Фиксация троса регулировочной гайкой
Затяните контргайку на регулировочной гайке, используя рожковый ключ на 13 мм. Удерживайте гайку от проворачивания вторым ключом во время фиксации, чтобы избежать сбивания выставленного зазора.
Проверьте правильность натяжения троса: педаль сцепления должна иметь свободный ход 10-15 мм до начала сопротивления, а полный ход – обеспечивать четкое включение передач без пробуксовки.
Контроль после фиксации
- Резко выжмите сцепление 5-7 раз для самоустановки троса
- Запустите двигатель, проверьте переключение передач на всех скоростях
- Убедитесь в отсутствии посторонних шумов при работе педали
| Параметр | Нормальное значение | Признак неполадки |
|---|---|---|
| Свободный ход педали | 10-15 мм | Тугое переключение/пробуксовка |
| Ход педали до упора | 140-160 мм | Неполное выключение сцепления |
| Усилие нажатия | ~80 Н | Заедание или провисание |
Важно: При выявлении отклонений ослабьте контргайку и повторите регулировку. Не эксплуатируйте авто при неотрегулированном сцеплении – это приведет к ускоренному износу диска и выжимного подшипника.
Предварительная регулировка натяжения троса
Перед установкой нового троса в моторный отсек критически важно выполнить предварительную регулировку натяжения. Эта операция гарантирует корректную работу привода сцепления с момента первого нажатия педали и предотвращает преждевременный износ деталей. Непренебрегайте этим этапом, даже если кажется, что трос "и так подходит".
Возьмите новый трос и полностью ослабьте регулировочную гайку на наконечнике, вращая её против часовой стрелки до упора. Сдвиньте контргайку в сторону фиксатора, освободив ход резьбовой части. Убедитесь, что пластиковый фиксатор на педальном узле свободно перемещается по оболочке троса без заеданий – это свидетельствует об отсутствии предварительного натяжения.
Ключевые этапы регулировки
- Наденьте наконечник троса на шток вилки выключения сцепления в моторном отсеке
- В салоне закрепите фиксатор троса в кронштейне педали сцепления
- Пальцами переместите регулировочную гайку по резьбе до момента касания контргайкой фиксирующей скобы
- Проверьте люфт педали: при отсутствии натяжения он должен составлять 5-7 мм
- Придерживая гайку ключом на 13 мм, затяните контргайку на 17 мм с усилием 15-20 Н·м
| Параметр | Значение |
| Свободный ход педали | 5-7 мм |
| Усилие затяжки контргайки | 15-20 Н·м |
| Инструмент для гайки | Ключ 13 мм |
| Инструмент для контргайки | Ключ 17 мм |
После затяжки проверьте ход педали: она должна возвращаться в исходное положение без задержек. Нажмите педаль 3-5 раз с полным ходом для самоустановки троса в оболочке. При появлении ощутимого сопротивления или скрипа повторите регулировку, ослабив контргайку. Помните: слишком сильное натяжение приводит к пробуксовке сцепления, слабое – к неполному выключению передачи.
Окончательная затяжка контргайки
После точной регулировки свободного хода педали сцепления зафиксируйте регулировочную гайку контргайкой. Используйте два рожковых ключа на 13 мм: первый установите на регулировочную гайку для предотвращения её проворота, второй – на контргайку.
Плотно затяните контргайку с усилием 14-16 Н·м, постоянно контролируя неподвижность регулировочной гайки первым ключом. Избегайте перетяжки – это может повредить резьбу троса или сорвать грани.
Контроль после затяжки
- Уберите ключи и несколько раз резко выжмите педаль сцепления до упора.
- Проверьте фактический свободный ход педали рукой (норма: 5-7 мм).
- Убедитесь в отсутствии самопроизвольного смещения регулировочного узла при нагрузке.
Важно: Если свободный ход изменился после затяжки, ослабьте контргайку и повторите регулировку.
Установка корпуса воздушного фильтра
Перед монтажом убедитесь, что патрубок впускного коллектора и посадочная площадка на кузове очищены от пыли и грязи. Проверьте целостность резиновых уплотнителей на основании корпуса – они должны плотно прилегать без перекосов.
Аккуратно наденьте корпус фильтра на впускной патрубок, совмещая крепежные шпильки с отверстиями в кузове. Не прилагайте чрезмерных усилий, чтобы не повредить пластиковые элементы. Придерживайте корпус одной рукой, контролируя правильное положение относительно шланга вентиляции картера.
Фиксация корпуса
- Наденьте штатные резиновые подушки-амортизаторы на крепежные шпильки
- Установите металлические шайбы поверх резиновых подушек
- Затяните гайки крестовой отверткой или головкой на 10 мм равномерно, без перекоса
Контрольные точки после установки:
| Патрубок дросселя | Полное прилегание без зазоров |
| Шланг вентиляции | Отсутствие перегибов и натяжения |
| Корпус фильтра | Отсутствие вибраций при покачивании |
Подсоедините разъем массового расхода воздуха до характерного щелчка фиксатора. Установите воздушный фильтр, соблюдая ориентацию (обычно стрелкой к двигателю). Защелкните крышку корпуса, проверив плотность прилегания по всему периметру. Важно: перед запуском двигателя убедитесь, что все вакуумные шланги подключены к штатным местам.
Монтаж защиты двигателя
Убедитесь, что поверхность кузова в местах установки защиты чистая, без грязи и остатков старой прокладки или герметика. Проверьте целостность резьбовых отверстий в лонжеронах и состояние крепежных болтов.
Аккуратно поднимите защиту двигателя и установите ее на штатное место, совмещая все монтажные отверстия с проушинами на кузове автомобиля. При необходимости попросите помощника поддержать защиту для точного позиционирования.
Этапы крепления защиты
- Вставьте все крепежные болты в отверстия защиты и кузова вручную, избегая перекоса резьбы.
- Поочередно затяните болты крест-накрест ключом на 13 мм, соблюдая умеренное усилие до момента плотного прилегания защиты.
- Проверьте отсутствие зазоров между защитой и кузовом по всему периметру.
После затяжки удостоверьтесь, что защита не контактирует с элементами выпускной системы или рулевыми тягами. Рекомендуемый момент затяжки болтов – 25-35 Н·м.
| Элемент | Проверка после монтажа |
|---|---|
| Зазор до коробки передач | Минимум 15 мм |
| Крепежные болты | Полная длина резьбы в отверстии |
| Передний край защиты | Без выступа за линию бампера |
При наличии технологических лючков в защите убедитесь, что они совпадают с контрольными точками двигателя и сливной пробкой картера. Замените деформированную защиту или поврежденные болты немедленно.
Проверка уровня тормозной жидкости
Откройте капот и найдите бачок главного тормозного цилиндра. Он расположен в моторном отсеке со стороны водителя, обычно белого или полупрозрачного пластика, с маркировкой "DOT". Убедитесь, что автомобиль стоит на ровной поверхности. Протрите крышку бачка и область вокруг нее чистой ветошью перед открытием, чтобы предотвратить попадание грязи внутрь системы.
Снимите крышку бачка. Внутри вы увидите два отделения: одно для тормозной системы, другое (меньшее) для гидропривода сцепления. Уровень жидкости в обоих отделениях должен находиться между метками "MIN" и "MAX", нанесенными на корпусе бачка. Основное внимание уделите отделению для сцепления – именно его уровень критичен после замены троса. Осмотрите жидкость визуально: она должна быть прозрачной или слегка желтоватой, без признаков помутнения или сильного потемнения.
Действия при отклонении уровня
Если уровень ниже отметки "MIN" в отсеке для сцепления:
- Долейте жидкость: Используйте только ту марку тормозной жидкости, которая указана в руководстве по эксплуатации автомобиля (обычно DOT-4). Аккуратно долейте жидкость до уровня чуть ниже "MAX".
- Проверьте на утечки: Тщательно осмотрите место установки нового троса сцепления (особенно в районе педального узла в салоне и возле коробки передач), а также шланги и соединения гидропривода сцепления. Следы свежей жидкости указывают на негерметичность.
- Прокачайте систему: Обязательно удалите воздух из гидропривода сцепления после доливки, используя штатный штуцер прокачки на рабочем цилиндре сцепления. Воздух в системе приведет к неполному выключению сцепления и проблемам с переключением передач.
Никогда не используйте отработанную или жидкость из открытой тары, хранившейся более года. Гигроскопичность тормозной жидкости приводит к потере свойств и коррозии компонентов системы. Плотно закройте бачок после проверки или доливки.
Подключение клемм аккумуляторной батареи
Перед началом любых работ с электрооборудованием автомобиля убедитесь, что ключ зажигания находится в положении «LOCK», а все потребители энергии выключены. Это исключит риск короткого замыкания или повреждения бортовой электроники при подключении клемм.
Очистите контактные поверхности аккумуляторных выводов и внутренние части клемм от окислов и грязи металлической щёткой. Нанесите тонкий слой специальной антикоррозийной смазки на выводы батареи для предотвращения окисления.
Порядок подключения
Строго соблюдайте последовательность действий:
- Наденьте положительную (красную) клемму на соответствующий вывод АКБ (+)
- Затяните гайку крепления ключом до плотной фиксации (момент затяжки 5-8 Н·м)
- Аналогично установите отрицательную (чёрную) клемму на вывод (-)
- Проверьте отсутствие люфта клемм, попытавшись провернуть их рукой
После подключения выполните контрольные действия:
- Запустите двигатель для проверки работы генератора
- Протестируйте основные электросистемы (фары, ЭБУ, стеклоподъёмники)
- Убедитесь в отсутствии искрения или нагрева клемм при работе ДВС
| Типовая ошибка | Последствия | Профилактика |
| Обратная последовательность подключения | Выход из строя ЭБУ, возгорание | Сначала (+) всегда, затем (-) |
| Недостаточная затяжка клемм | Пропадание контакта, окисление | Контрольный момент затяжки |
Тестирование хода педали сцепления
После установки нового троса и предварительной регулировки выполните проверку хода педали сцепления. Это критически важно для корректной работы трансмиссии и предотвращения преждевременного износа дисков.
Замерьте свободный ход педали в верхней части. Нажмите рукой до момента ощутимого сопротивления – это точка начала работы выжимного подшипника. Норма для Lada Priora составляет 5-10 мм. Измерьте линейкой расстояние между педалью и полом в свободном состоянии, затем прижмите до упора – разница покажет полный ход (должен быть 120-130 мм).
Проверка работоспособности
- Запустите двигатель, выжмите сцепление до упора
- Включите первую передачу без усилий
- Плавно отпускайте педаль: авто должно трогаться без рывков
Признаки корректной регулировки:
- Передачи включаются бесшумно
- Педаль возвращается без задержек
- Сцепление не ведет при выжатой педали
| Параметр | Нормальное значение | Последствия отклонения |
|---|---|---|
| Свободный ход | 5-10 мм | Пробуксовка/неполное выключение |
| Полный ход | 120-130 мм | Сложности переключения передач |
При обнаружении провалов педали, скрежета или неполного выключения сцепления немедленно остановите тест. Проверьте правильность установки троса в моторном отсеке и салоне, отсутствие перегибов и надежность фиксации концевых наконечников.
Проверка включения передач при заглушенном двигателе
После установки нового троса и регулировки сцепления, выполните контрольную проверку переключения передач на заглушенном автомобиле. Убедитесь, что педаль сцепления полностью отпущена, и последовательно перемещайте рычаг КПП через все положения.
Обратите особое внимание на чёткость хода рычага и отсутствие посторонних звуков (скрежет, хруст). Каждая передача должна включаться с лёгким сопротивлением без заеданий, а нейтральное положение фиксироваться чётко по центру без самопроизвольного смещения.
Критерии корректной работы:
- Плавный ход – перемещение между передачами без рывков и чрезмерных усилий
- Полный диапазон – беспрепятственное достижение крайних положений (1-2 и 5-задняя)
- Отсутствие провалов – чёткое тактильное ощущение включения каждой скорости
- Самоцентрирование – рычаг самостоятельно возвращается в нейтраль из положений 3-4
При обнаружении тугих ходов или невключения отдельных передач немедленно заглушите двигатель и проверьте:
- Правильность монтажа троса в салоне и под капотом
- Отсутствие перегибов защитной оболочки троса
- Соосность креплений кронштейна на КПП
- Качество фиксации наконечников в муфтах
| Проблема | Возможная причина |
|---|---|
| Не включается задняя передача | Недостаточный ход троса или деформация тяги кулисы |
| Затруднено включение 1 и 2 передач | Перетяжка регулировочной гайки, износ пластиковой втулки рычага |
| Рычаг не держит нейтраль | Ослабление пружины фиксатора, повреждение сферической опоры |
Помните: любые дефекты переключения требуют устранения до запуска двигателя. Эксплуатация с некорректно работающим механизмом приведёт к повреждению синхронизаторов КПП и дорогостоящему ремонту.
Контрольная проверка работы сцепления на запущенном моторе
После установки нового троса и сборки узлов выполните финальную проверку работоспособности системы. Запустите двигатель автомобиля и прогрейте его до рабочей температуры, чтобы масло в коробке передач достигло нормальной вязкости.
Нажмите педаль сцепления до упора – ход должен быть плавным без скрипов и провалов. Усилие нажатия должно соответствовать заводским характеристикам (примерно 8-12 кг в верхней точке педали).
Порядок тестирования функций
- При выжатом сцеплении включите заднюю передачу – должен отсутствовать скрежет шестерен
- Последовательно переключайте все передачи на заведенном двигателе, фиксируя:
- Четкость вхождения в передачу
- Отсутствие посторонних шумов
- Проверьте точку схватывания:
- Медленно отпускайте педаль на 1-й передаче
- Автомобиль должен трогаться при ходе 30-50% от верхнего положения
| Параметр | Нормальное состояние |
| Свободный ход педали | 5-10 мм от верхней точки |
| Полный ход педали | 140-160 мм |
| Шум при выключении | Отсутствует |
Завершите проверку тестовой поездкой: при резком старте не должно быть пробуксовки, а переключения под нагрузкой обязаны сохранять плавность. Любые отклонения требуют повторной регулировки троса.
Тест-драйв автомобиля для проверки включения передач
После установки троса сцепления и сборки узлов выполните пробный запуск двигателя. Удерживая педаль сцепления, проверьте включение задней передачи и всех передних скоростей при заглушенном моторе – ход рычага должен быть плавным, без скрежета и заеданий.
Начните движение на ровной площадке. При плавном отпускании педали сцепления на первой передаче автомобиль должен трогаться без рывков и вибраций. Обратите внимание на точку схватывания – она должна находиться в средней части хода педали.
Проверка передач в движении
Выполните последовательную проверку:
- Переключение на ходу: Разгонитесь до 30-40 км/ч и попробуйте переключиться:
- С 1-й на 2-ю передачу
- Со 2-й на 3-ю передачу
- С 3-й на 4-ю передачу
- Обратное включение: После 4-й скорости выполните:
- Переход на 3-ю передачу
- Затем на 2-ю передачу
Критические параметры для оценки:
| Параметр | Нормальная работа | Неисправность |
| Включение задней передачи | Без усилий, с характерным щелчком | Хруст, необходимость дожатия педали |
| Переключение вперед | Легкое, без сопротивления | Тугое движение рычага |
| Самовыключение | Отсутствует | Передача выбивается при нагрузке |
Завершите проверку экстренной остановкой с включением 1-й передачи на минимальной скорости – коробка должна уверенно принимать положение без блокировки колес. При выявлении проблем заглушите двигатель и проверьте: уровень тормозной жидкости, свободный ход педали сцепления (12-15 мм) и целостность тросовой оболочки.
Корректировка натяжения троса (при необходимости)
Проверьте свободный ход педали сцепления после установки нового троса. Для этого измерьте расстояние между упором педали и полом при нажатии рукой до ощущения сопротивления – норма составляет 5-10 мм. Если значение выходит за эти пределы, требуется регулировка.
Ослабьте контргайку на регулировочной гайке, расположенной на конце троса в моторном отсеке (возле вилки выжимного подшипника). Вращайте саму регулировочную гайку: по часовой стрелке для уменьшения свободного хода (если педаль слишком "мягкая"), против часовой стрелки – для увеличения (если ход отсутствует).
Порядок действий
- Зафиксируйте педаль сцепления в верхнем положении рукой
- Ослабьте контргайку ключом на 13 мм
- Вращайте регулировочную гайку плоскогубцами:
- Увеличение хода: вращение от двигателя
- Уменьшение хода: вращение к двигателю
- Проверьте свободный ход после каждого поворота гайки
- Затяните контргайку при достижении нормы 5-10 мм
Убедитесь в плавном включении передач при работающем двигателе. Важно: полный ход педали должен составлять 140-160 мм от пола до максимально нажатого положения.
| Симптомы недостаточного натяжения | Симптомы избыточного натяжения |
| Сцепление "ведет", передачи включаются туго | Сцепление "буксует", рывки при старте |
| Педаль имеет большой свободный ход | Отсутствие свободного хода педали |
Уборка рабочего места и утилизация старого троса
Соберите все инструменты, проверьте их комплектность. Тщательно протрите ветошью места работ в моторном отсеке и салоне, удаляя следы масла, грязи и технической смазки. Проверьте, не осталось ли под педалями или возле коробки передач мелких деталей, обрезков троса или крепежа.
Старый трос сцепления запрещено выбрасывать с бытовыми отходами. Он содержит металлические элементы (стальной сердечник, наконечники) и пластиковые компоненты (оболочку), требующие специализированной переработки. Неправильная утилизация наносит вред окружающей среде и нарушает экологическое законодательство РФ.
- Этапы уборки:
- Промойте руки и инструменты от технических жидкостей
- Проверьте отсутствие забытых предметов в подкапотном пространстве
- Уберите защитные чехлы с сидений и ковров автомобиля
- Варианты утилизации:
Способ Где принять Преимущества Сдача металлолома Пункты приёма чёрных металлов Получение денежной компенсации Специализированная утилизация Автосервисы с лицензией на утиль Экологическая безопасность
Важно: Перед сдачей очистите трос от загрязнений – это повысит стоимость металлолома и упростит переработку пластиковых элементов.
Список источников
Данное руководство составлено на основе проверенных технических материалов и практического опыта автомехаников. Мы отобрали источники с пошаговыми инструкциями и визуальными пояснениями для максимально понятного изложения.
При подготовке статьи использовались актуальные данные по устройству сцепления Лада Приора и типовым неисправностям троса. Особое внимание уделено безопасности процедуры и распространенным ошибкам новичков.
- Официальное руководство по ремонту Lada Priora - раздел трансмиссии
- Технические форумы Lada Priora Club и Drive2.ru - отчеты пользователей о замене
- Видеоинструкции Авторемонт для начинающих на YouTube-каналах
- Практическое пособие Самостоятельное обслуживание ВАЗ-2170
- Статьи в журнале За рулем о типовых поломках сцепления
- Мануалы производителя тросов сцепления KF и ГРБ
- Конспекты технических вебинаров автосервиса Приора-Эксперт
